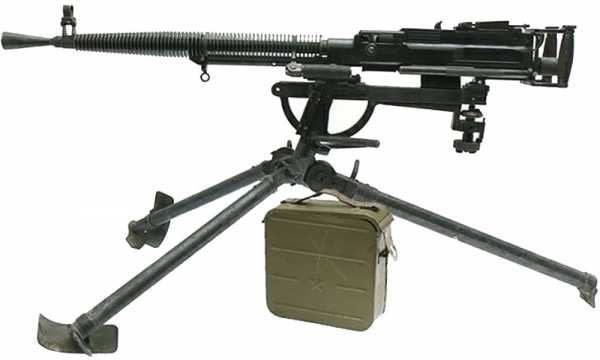

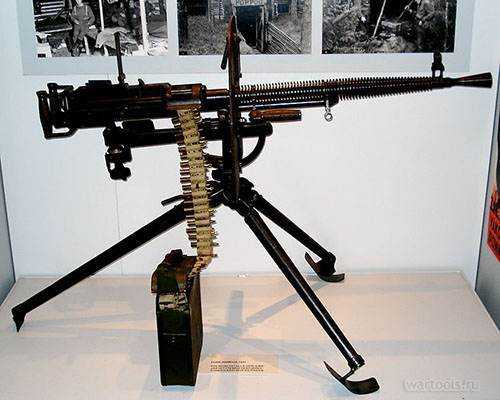

Станковый пулемет Дегтярева образца 1939 года ДС-39 под патрон 7,62х54-мм стал разрабатываться еще в 1930 году знаменитым оружейным конструктором Дегтяревым Василием Алексеевичем. На тот момент известен, как создатель первого отечественного пулемёта ДП-27 принятого на вооружение в 1927 году. В дальнейшем Дегтярев создал легендарные образцы оружия, как ПТРД, ДШК. Помимо В.А. Дегтярева в разработке принимали участие П.Е. Иванов, С.М. Крекин, мастер А.И. Кузнецов и токарь Н.Д. Зернышкин.
Новый пулемет должен был заменить пулемет системы Максима, который имел существенный недостаток-масса в 65 кг, так же новый пулемёт должен быть отечественной сборки. Пулемет должен был иметь использовать патрон 7,62х54 мм и ленточное питание. Новый пулемет был разработан на базе ДП-27. За основу механизма был взята газоотводная автоматика и затвор из боевых упоров. Уже в конце 1930 года новый пулемет был собран опытный пулемет, который было рекомендовано существенно исправить. В 1933 году пулемет был адаптированный под использование матерчатой-ленты от пулемета Максим, а поздней мог использовать стальные ленты «Максим-Виккерс». Первый опытная партия проходила полигонные испытанная с ноября 1934 года по июнь 1938 года. После пулеметных испытаний пистолетная рукоятка была заменена на двуручною рукоятку на затыльнике затвора. Двуручная рукоятка обеспечивала роль предохронителя, чтобы начать стрельбу два курка должны были нажаты одновременно. Был установлен режим темпа стрельбы 600/1200 выстрелов в минуту. Режим в 600 выстрелов в минуту предполагалось использовать по наземным целям, а 1200 в качестве зенитного пулемета. Ствол получил рукоятку для быстрой замены при перегреве, а также служил для удобства при переноске пулемета с места на место, и оберегал бойца от ожогов при смене ствола. Практика показала, что оребрение ствола таким способом не было эффективным. Для улучшения охлаждения на стволе имелись поперечные ребра для отвода тепла. Пулемет получил легкую универсальную треногу И.Н. Колесникова, а также станок Дегтярева, который был рассчитан для стрельбы по наземным целям, имел грубую и тонкую настройку прицеливания. Для защиты бойцов предусматривалась возможность монтажа бронещиток наподобие, как у пулемета Максим. Откидная прицельная планка получила шкалу дальности для использование простой и тяжёлой пули. Стоит обратить внимание на возвратную пружину, которая была перенесена на заднюю часть пулемета, где на ее работу не сказывалось длительный нагрев от ствола и она не теряла своих технических свойств (высокая температура может снижать скорострельность и не довод автоматики до рабочего положения). Данный способ расположения возвратной пружины был использован на ДПМ, но только в конце 1944 года.

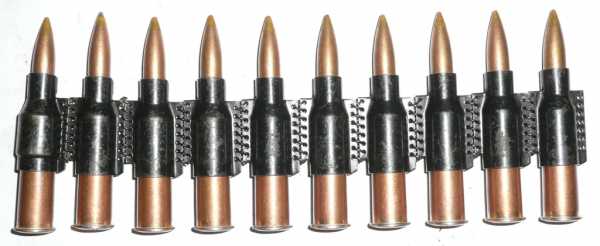

Подаватель патронов был ползункового типа, который мог использовать стальные ленты цепью на 50 патронов и холщовые ленты на 200 и 250 патронов, которые переносились стальном коробе.
22 сентября 1939 года РККА приняло на вооружение окончательный вариант пулемета под наименованием «7,62-мм станковый пулемет образца 1939 г. ДС-39».
Производство пулемета ДС-39 производилось Ковровским Оружейным Заводом, который выпускал опытные партии до июня 1940 года. В дальнейшем производство пулемета было перенесено из КОЗ на Тульский оружейный завод, который выпускал пулеметы система Максима.
Пулемет ДС-39 оказался сложным при производстве, так как требовалось более точные станки допуски. ДС-39 требовал более опытных бойцов для обслуживания в полевых условиях, а конструкция автоматики была капризной. Так во время «боевого крещения» во время Зимней войны 1939-1940 года пулемет подвергся многочисленной критике от бойцов РККА. Пулемет был капризен в полевых условиях при воздействии низких температур и пыли, не редки были разрывы патрона в ствольной коробке. Основным недостатком ДС-39, который оказалось очень сложно исправить было невозможность использовать патронов с латунной гильзой старого образца, которых было много на складах, вместо стальных и биметаллический патронов нового образца. Данный недостаток вызывал проблемы со снабжением войск во время Зимней войны. Высокая ускорение автоматики вызывала при вытаскивании патрона из ленты демонтаж патрона (пуля отделялась от патрона при захвате), что запрещало их использование в ДС-39.
Хоть ДС-39 имел меньшей вес и большую огневую мощь он был снят с производства в июне 1941 года, перед самым началом ВОВ. Тульский Оружейный Завод возобновил производство проверенных пулеметов системы Максим, который не имел проблем с патронами старого и нового образца.
В мае 1942 года РККА призвал оружейников к срочному созданию станкового пулемета на замену пулемету системы Максим. На суд оружейной комиссии был представлен модернизированный пулемет ДС-39 и пулемет малоизвестного оружейника Горюнова. Сам Дегтярев признал превосходство пулемета Горюнова СГ-43 и рекомендовал И.В. Сталину в условиях войны и интересов армии принять пулемет Горюнова СГ-43 на вооружение Советской Армии. Пулемет Горюнова оказался более живучим и надежным по сравнению с модернизированным ДС-43, который продолжал иметь недостатки.
За все рвем было изготовлено 10345 пулеметов ДС-39, часть пулеметов использовали партизаны. Помимо Советской Армии трофейные пулеметы использовали финны (порядка 200 штук). До 1986 году 145 пулеметов находились на вооружение финской армии. Так же трофейные пулеметы использовали войска Германии под индексом MG-218(r).
Так же был проект по созданию танкового варианта пулемета ДС-39 с диоптрическим прицелом. Пулемет можно было использовать после вывода из строя бронетехники и вести огонь вне танка. Для этого пулемет получил складной приклад, пистолетную рукоятку для ведения огня и комплектовался сошками. Изначально планировалось данным пулеметом оснащать танки Т-26.
Хоть пулемет и оказался сложным в производстве и не очень надежным, но в нем были реализованы новые технические решения (охлаждение ствол, быстросъемный ствол, стальная лента, пулеметный станок и т.п.), которые дали толчок в развитии отечественных пулеметов.
| Количество выстрелов | 200/250 в ленте |
| Используемый патрон | 7,62х54 мм |
| Боевая скорострельность | 300 выстрелов в минуту |
| Максимальная скорострельность | 1200 выстрелов в минуту |
| Режим огня | 500-600 и 1000-1200 выстрелов в минуту |
| Прицельная дальность | 3000 метров |
| Эффективная прицельная дальность | 1000 метров |
| Максимальна дальность стрельбы | 3800 метров |
| Начальная скорость вылета | 855 м/с |
| Автоматика | газоотводная, два цикла |
| Вес | 14,3 кг пустой, 33 кг на колесном станка, коробка с лентой на 200/250 патронов 8/9,4 кг |
| Размеры | 1170 |
war-time.ru
Пулемёт ДС-39
ДС-39
7,62-мм станковый пулемёт Дегтярёва образца 1939 года
Советский станковый пулемёт времён Второй мировой войны.
История
В 1928 году военный совет РККА поставил вопрос о необходимости нового станкового пулемёта взамен стоявшего на вооружении пулемёта системы Максима образца 1910 года, значительная масса и водяная система охлаждения которого не соответствовали принципам ведения мобильной войны.
В 1930 году к работе над проектированием станкового пулемёта приступил известный оружейный конструктор Василий Алексеевич Дегтярёв, автор принятого на вооружение Красной Армии в 1927 году ручного пулемёта ДП.
Прототип, созданный на базе ДП, был собран в конце 1930 года, однако заводские испытания показали необходимость внесения в конструкцию (в том числе — в механизм подачи ленты) существенных изменений.
В ноябре 1934 — июне 1938 года опытная серия станковых пулемётов Дегтярёва прошла полигонные испытания, сопровождавшиеся доработкой и совершенствованием конструкции.
Так, конструктор отказался от пистолетной рукоятки и заменил её рукоятками затыльника, изменил положение возвратно-боевой пружины, установил переключатель темпа стрельбы по наземным (600 выстрелов в минуту) и воздушным целям (1200 выстрелов в минуту), разработал новую конфигурацию ствола с рукояткой, позволявшей заменять нагревшийся ствол и осуществлять переноску пулемёта, вместо универсального треножного станка И.Н. Колесникова создал лёгкий станок собственной конструкции для стрельбы по наземным целям с механизмом тонкой наводки и кронштейном для оптического прицела, оказал помощь конструктору Г.С. Гаранину в создании к пулемёту нового зенитного станка-треноги.
Окончательный вариант пулемёта был принят на вооружение РККА 22 сентября 1939 года под наименованием «7,62-мм станковый пулемёт обр. 1939 г. ДС-39».
Производство пулемёта осуществлялось сначала на Ковровском оружейном заводе (где выпускались опытные серии), а затем было переведено на Тульский оружейный завод, до этого выпускавший пулемёты системы Максима.
Кроме пулемётов, поступивших в войска, некоторое количество ДС-39 было установлено в казематные установки ДОТ-4.
Станковый пулемёт Дегтярёва оказался сложным в производстве и обслуживании в полевых условиях, его конструкция не была достаточно испытана. Эксплуатация ДС-39 в войсках (в том числе, во время советско-финской войны 1939-1940 годов) вызвала многочисленные нарекания, связанные с ненадёжностью работы пулемёта в условиях запылённости и низких температур, малой живучестью основных деталей, случаями разрыва патрона в ствольной коробке. Кроме того, важным недостатком, который нельзя было устранить без кардинального изменения конструкции, оказалась невозможность использования вместо патронов со стальной или биметаллической гильзой (нового образца) аналогичных патронов с латунной гильзой, большие запасы которых имелись на складах, что при ведении военных действий могло вызвать трудности с обеспечением боепитанием.
В итоге, несмотря на простоту в эксплуатации, меньший вес и большую огневую мощь, в июне 1941 года (незадолго до начала Великой Отечественной войны) ДС-39 были сняты с производства, а ТОЗ возобновил выпуск надёжных и нетребовательных к боеприпасам пулемётов системы Максима обр.1910/30 г.
В мае 1942 года вновь был объявлен конкурс на создание современного станкового пулемёта взамен морально устаревшего «Максима». К этому времени Дегтярёв, продолжавший трудиться над разработкой и после начала войны, создал модернизированный вариант ДС, который принял участие в конкурсе вместе с образцами других конструкторов. Однако, сравнительные испытания выявили превосходство пулемёта, разработанного П.М. Горюновым и получившего поддержку Народного комиссара вооружений Д.Ф. Устинова.
В.А. Дегтярёв также по справедливости оценил работу Горюнова и даже порекомендовал принять на вооружение именно его разработку.
Конструктор М.Т. Калашников упоминал об этом в своей книге «Записки конструктора-оружейника»:
«Известно, что ещё в предвоенные годы И.В. Сталин взял под свой непосредственный контроль ход конструкторских работ по стрелковому и авиационному вооружению. Этот контроль особенно усилился в годы войны. И.В. Сталин лично предложил Наркомату вооружения СССР при создании конструкторами нового пулемёта (над ним тогда работали несколько изобретателей, в том числе и В.А. Дегтярёв) принять за базу станковый пулемёт системы Дегтярёва (ДС-39). Хотя этот пулемёт имел ряд существенных недостатков, выявившихся в процессе производства и эксплуатации в войсках, и его выпуск накануне Великой Отечественной войны был прекращён, Верховный Главнокомандующий настаивал на том, чтобы именно ДС-39 оставался основой для проектирования других образцов. Не было принято во внимание, что даже работа над устранением конструктивных недостатков пулемёта не дала положительных результатов. Требовалась коренная переделка всей системы, над чем и работал в то время сам Дегтярёв. И вдруг специальная комиссия после сравнительных государственных испытаний сделала неожиданный вывод: пулемёт системы малоизвестного для всех конструктора Горюнова по надёжности действия, безотказности в работе и живучести деталей превосходит пулемёт системы маститого изобретателя Дегтярёва и рекомендуется для принятия на вооружение Красной Армии.
Узнав о заключении комиссии, И.В. Сталин потребовал созыва в начале мая 1943 года специального совещания для окончательного решения вопроса о принятии образца станкового пулемета на вооружение войск. На это совещание вместе с руководителями наркоматов пригласили и В.А. Дегтярёва. На вопрос Верховного Главнокомандующего, какой пулемёт принимать на вооружение — Дегтярёва или Горюнова, Василий Алексеевич, не колеблясь, ответил, что если исходить из интересов боеспособности армии, то следует принять станковый пулемёт системы Горюнова.»
Эксплуатация и боевое применение
-СССР — эксплуатировались в начальный период Великой Отечественной войны, пока пулемёты довоенного выпуска не были уничтожены, утеряны или вышли из строя по техническим причинам во время боевых действий

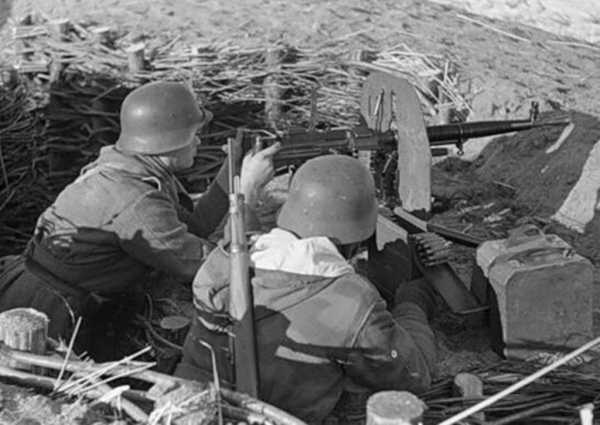

-Финляндия — менее 200 трофейных пулемётов ДС-39, захваченных в 1939-1940 и 1941-1944 годы находились на вооружении финской армии до конца Второй мировой войны. Большая часть пулемётов была захвачена в 1941 году, в конце 1942 года все сохранившиеся пулемёты были направлены в мастерские VKT и переделаны для использования пулемётной ленты финского образца. После окончания войны на вооружении финской армии осталось 145 пулемётов, они хранились на складах мобилизационного резерва до 1986 года.
-Третий рейх — трофейные ДС-39 поступали на вооружение охранно-полицейских и иных военизированных формирований на оккупированной территории СССР под наименованием MG 218(r).
ТТХ
-Масса, кг: без станка: 14,3; со станком: 33
-Длина, мм: 1170
-Длина ствола, мм: 720
-Патрон: 7,62х54 мм R
-Калибр, мм: 7,62
-Принципы работы: автоматика основана на отводе части пороховых газов из канала ствола
-Скорострельность, выстрелов/мин: боевая: 300—310, темп стрельбы: 600—1200
-Начальная скорость пули, м/с: 800
-Прицельная дальность, м:
-максимальная прицельная:
-для тяжёлой пули: 3000
-для лёгкой пули: 2400
-Вид боепитания: лента на 250 патронов в металлическом коробе, масса короба 9,88 кг
-Прицел: рамочный
| Калибр | 7,62 мм |
| Начальная скорость пули | 800 м/с |
| Прицельная дальность | около 1000 м |
| Скорострельность | темп стрельбы: 600—1200 выс/мин |
wartools.ru
Станковый пулемет Дегтярёва ДС-39 | Армии и Солдаты. Военная энциклопедия
Характеристики станкового пулемета Дегтярёва ДС-39 | |
|---|---|
 | |
| Страна: | СССР |
| Тип: | Станковый пулемет |
| Дата выпуска: | 1939 г. |
| Калибр: | 7,62 мм |
| Длинна: | 117 см |
| Вес: | Со станком 33 кг, без станка 14 кг |
| Скорострельность: | максимальный темп: до 1200 выстр/мин, реальный боевой: 310 выстрелов |
| Начальная скорость пули: | 800 м/с |
| Боекомплект: | лента на 250 патронов в металлическом коробе. |
7,62-мм станковый пулемет ДС-39 (Дегтярёва станковый образца 1939 года) создавался для замены устаревшего станкового пулемета «максим» обр. 1910/30 г. К июню 1941 года в РККА было поставлено около 10 000 пулеметов ДС-39.

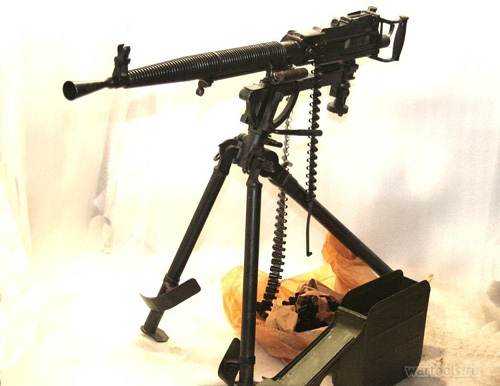

Пулемет ДС-39 представлял собой автоматическое оружие с воздушным охлаждением быстросменного ствола. Расчет пулемета состоял из 4 человек, в комплект каждого пулемета входило 2 ствола, 12 коробок с лентами, оптический прицел.
Питание патронами осуществлялось из стандартных матерчатых лент пулемета «максим» или новых нерассыпных металлических (по 250 патронов). Основной установкой для ДС-39 была пехотная тренога системы Дегтярёва. В конструкции треноги были предусмотрены механизмы точного наведения пулемета.

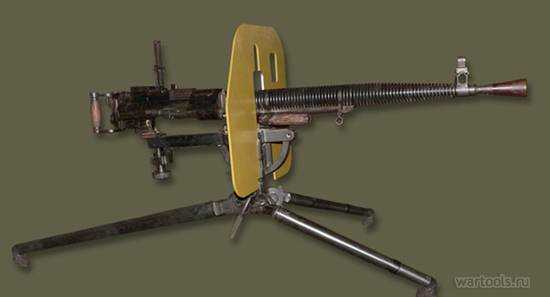

Станковый пулемет Дегтярева, ДС-39
В частях пулемет и тренога хранились в брезентовых чехлах, для приведения в боевое положение достаточно было установить треногу, закрепить на ней щит, пулемет и зарядить его.
По сравнению с пулеметом «максим» обр. 1910/30 г. новый пулемет обладал целым рядом преимуществ:
- имел воздушное охлаждение ствола (причем разогретый ствол после 500 выстрелов сменялся буквально за 35 секунд, обеспечивая гораздо большую мощность огня, чем «максим».
- в боевом положении со щитом, станковый пулемет Дегтярёва был намного легче пулемета «максим» (ЗЗ кг ДС-39 против 64 кг «Максима»).

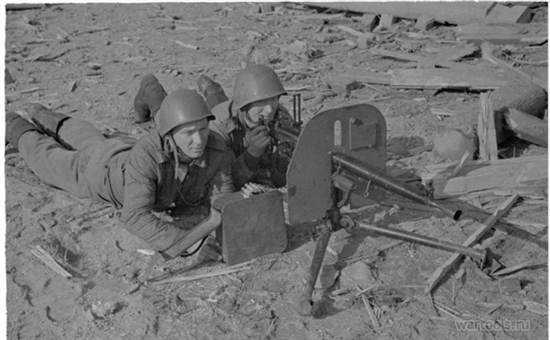

- конструкция станка пулемета, обеспечивающая двухпозиционную установку (с колена и лежа) была удобнее для оборудования огневой позиции.
- Конструкция ДС-39, в общем, повторяла конструкцию широко освоенного в войсках ручного пулемета ДП-27, что упрощало освоение нового оружия. «Максим» имея сравнительно сложную конструкцию был требовательнее к квалификации стрелка.
В условиях боевых действий 1941 года пулемет ДС-39 проявил себя с самой лучшей стороны, и обеспечивал характеристики практически аналогичные характеристикам немецкого MG-34. Однако, как не был ДС-39 хорош, полноценно заменить в 1941 году «максим» у него абсолютно не было шансов – 10 тысяч единиц пулемета Дегтярева поступившие в войска к началу войны ни шли ни в какое сравнение с бесчисленными тысячами уже не один десяток лет состоявшего на вооружении «конкурента».
источник: компиляция по книге Р.Алиева «Брестская крепость», изд.Вече, 2010
armedman.ru
Другой «Дегтярёв» | Warspot.ru
В предвоенные годы и во время Великой Отечественной войны основными пулемётами Красной армии были два пулемёта — ручной ДП-27 и станковый пулемёт Максима. Модификациями дегтярёвского «ручника» оснащалась также и вся отечественная бронетехника. Однако у этих проверенных конструкций существовали и конкуренты, которые при определённом стечении обстоятельств тоже могли бы стать широко распространёнными. Один из таких образцов — станковый пулемёт Дегтярёва ДС-39, на основе которого также были разработаны и испытаны танковые модификации.
Предыстория
Уже после окончания Гражданской войны для руководства РККА стал очевидным факт, что имевшийся на вооружении станковый пулемёт Максима имеет ряд недостатков и не вполне подходит для нужд армии — примерно к тем же выводам относительно своего MG 08 чуть ранее пришли немцы. В итоге в СССР появилось семейство пулемётов конструкции В.А. Дегтярёва: за ручным пулемётом образца 1927 года ДП-27 («Дегтярёв Пехотный») последовали ДА для вооружения самолётов («Дегтярёв Авиационный») и ДТ-29 для установки во все виды бронетехники («Дегтярёв Танковый»).
Танковый вариант пулемёта ДС-39 с прикладом в боевом положении (вверху) и с установленными сошками (внизу)Создание же нового станкового пулемёта, удовлетворявшего требованиям военных, сильно затянулось. После долгих испытаний и доработок разных образцов 22 сентября 1939 года на вооружение РККА был принят «7,62-мм станковый пулемёт образца 1939 года», или ДС-39, конструкции всё того же Дегтярёва. Развернули валовое производство нового пулемёта на Тульском оружейном заводе.
Производство «Максимов» было свёрнуто, а ДС-39 пошёл в войска. В ходе реальной эксплуатации пулемёт получил неоднозначные оценки. Несмотря на то, что он был относительно прост и легко осваивался красноармейцами, спустя некоторое время стали массово поступать нарекания на частые отказы и работу автоматики. Самым критичным недостатком было распатронивание — при извлечении патрона из ленты пулю выдёргивало из гильзы.
Дегтярёв изначально проектировал новый пулемёт под металлическую ленту с подачей патронов, аналогичной крупнокалиберному ДШК, но затем пришлось переделывать оружие под матерчатую ленту. Это потребовало серьёзных изменений и отрицательно сказалось на характеристиках пулемёта.
На использовании матерчатой ленты настояли именно военные, обосновывая свои требования унификацией боепитания с «Максимом». Увы, но матерчатая лента была очень чувствительна к влажности, что неизбежно проявлялось в полевых условиях, а конструкция автоматики вытаскивания патрона из неё была достаточно сложна. Всё это вызывало сбои в работе оружия, особенно новых образцов. ВВС РККА осознали это раньше армейцев, и в авиационном вооружении использовали либо магазинное питание, либо более практичную металлическую ленту. Однако сухопутные войска не спешили переходить на более дорогую в производстве ленту, и до середины Великой Отечественной войны не было принято образца пехотного пулемёта под неё. Модернизация «Максимов» под металлическую ленту массово была произведена уже после войны.
В 1941 году производство ДС-39 пришлось прекратить и срочно восстанавливать производство «Максимов». По разным источникам сейчас принято считать, что всего изготовили чуть более 10 000 штук ДС-39. После окончания производства из войск их не изымали и продолжали использовать.
Танковый вариант пулемёта ДС-39 в конфигурации для ведения боя вне танка, вид спереди в ракурсе 3/4Из доклада начальнику ГАУ КА (Главного артиллерийского управления Красной армии) генерал-полковнику артиллерии Н.Д. Яковлеву следует, что на 1 мая 1943 года в действующей армии имелось 1765 пулемётов ДС-39. Более того, использование более качественных патронов от авиационного пулемёта ШКАС с двойной обжимкой пули в дульце гильзы позволило улучшить надёжность оружия, избавиться от выпадения пули и разрыва патрона в ствольной коробке.
Танковый вариант ДС-39
Для вооружения танков в Автобронетанковом управлении (АБТУ, с 26 июня 1940 года — Главное автобронетанковое управление, ГАБТУ) рассматривали альтернативу ДТ-29 — например, установку авиационного ШКАСа в Т-37А. Одной из причин поисков было увеличение возимого боекомплекта, огневой мощи и длительности непрерывного огня. Достичь этого можно было разными способами, в том числе отказавшись от магазинного питания в пользу ленты. Принятие на вооружение ДС-39 не могло пройти мимо внимания танкистов, и тут же последовали попытки адаптировать новый пулемёт для бронетанковой техники. Так появился танковый вариант ДС-39, который в документах ГАУ и АБТУ называется по-разному, с отличием в годе: «7,62-мм танковый пулемёт образца 1939 года» или «7,62-мм танковый пулемёт образца 1940 года».
Танковый вариант пулемёта ДС-39, приклад сложен в положение «по-походному»Разрабатывало танковый вариант тульское центральное конструкторское бюро №14 наркомата вооружений (ЦКБ-14 НКВ). Работы начались в 1939 году, закончившись годом позднее — откуда и появились разночтения в названии. Танковый пулемёт представлял собой несколько изменённый согласно условиям стрельбы из танка ДС-39:
- на стволе удалён газовый переводчик, вместо него поставлена пробка газовой камеры;
- на затыльнике удалены ручки и спусковой рычаг; вместо них появился наплечник, а для спуска — ручка управления и спусковой крючок;
- для новых деталей изменена спусковая коробка;
- для использования вне танка пулемёт оснащён съёмными сошками по аналогии с ДТ-29, которые хранились в танке отдельно. Крепились сошки хомутом в пазах около дульной части ствола, на основании сошек была расположена мушка для стрельбы с открытым пехотным прицелом;
- надульник и мушка ствола заменены на специальный танковый пламегаситель.
Пулемёт был отстрелян и отрегулирован на темп стрельбы 850-900 выстрелов в минуту.
Внешний вид пулемётной установки в башне танка Т-38Под танковый вариант были разработаны две установки: одна для замены спаренного с пушкой пулемёта ДТ, а вторая позволяла устанавливать ДС-39 в башне лёгкого танка как основное вооружение. Помимо этого проектировалась зенитная установка, которая должна была монтироваться на крыше башни. Все установки разрабатывались в ЦКБ-14 во взаимодействии с заводом №174 им. Ворошилова.
Спаренный с пушкой пулемёт
Работы по спаренной установке велись параллельно с разработкой танкового варианта ДС-39 и были закончены к январю 1940 года. Установка проектировалась для танка Т-26, но из-за унификации узлов не вызвала бы затруднений при установке в танки других типов, состоявших на вооружении РККА.

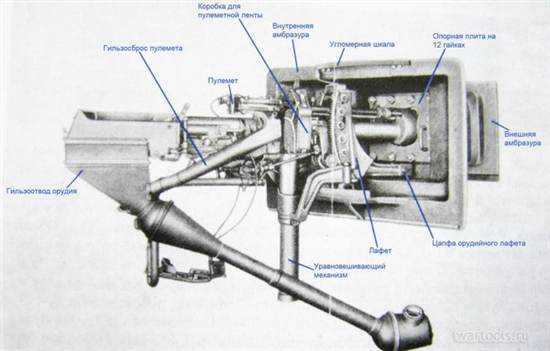

Установка монтировалась в маске башни танка вместе с 45-мм пушкой. Огонь из неё вёлся при помощи оптического прицела ТОП или диоптрического прицела на дистанции до 1000 метров. Патроны подавались из магазина с лентой на 250 патронов. Наведение осуществлялось либо вместе с пушкой — при этом использовался прицел ТОП, штатные механизмы наведения пушки и ножной спуск наводчика, — либо раздельно. В этом случае управление осуществлялось пистолетной рукояткой, а наведение велось через диоптрический прицел.
Спаренная с пушкой установка разработки инженера КуренковаНовый пулемёт устанавливался вместо ДТ-29 с дисковым питанием. Изменений в методике пристрелки не было, расположение каналов ствола пулемёта и пушки, высота прицельной линии и прочие параметры не изменялись. Все углы вертикальной и горизонтальной наводки оставались прежними — как с пулемётом ДТ. Установка состояла из:
- разъёмного шара с лотком крепления пулемёта;
- разъёмной обоймы;
- зажимного кольца;
- двух ограничителей секторов вращения шара;
- двух конусов крепления пулемёта;
- сухаря заднего крепления пулемёта, который крепился болтами к лотку.
Магазин представлял собой обыкновенную коробку для ленты на 250 патронов от пулемёта Максима. Коробка вставлялась в кронштейн, прикреплённый болтами к стенке башни, причём приваривать новые бонки не стали и использовали те, что остались от укладки дисков ДТ и одной снарядной укладки.
Варианты боеукладок и подача ленты в башне танка Т-26К пулемёту в танке полагалась укладка — ряд ящиков и креплений, в которых располагались коробки с лентами, ЗИП к пулемёту и сошки. Укладка была разработана для танка Т-26. Сошки держались в пружинной укладке на правой стенке башни. На правом борту корпуса, позади водителя, крепилась укладка на шесть коробок с лентами, там же лежал ЗИП к пулемёту. В переднем и заднем левых углах боевого отделения были расположены укладки на два ящика с лентами каждая. На полу боевого отделения, в передней и правой части были установлены ещё два ящика для коробок с лентами. Та, что левее, была разделена на два отсека, каждый из которых имел собственную крышку с запором и вмещал по четыре коробки с лентами. Правый, ближе к водителю, состоял из двух частей — верхней и нижней. В нижнем хранился инструмент и различный танковый ЗИП, а в верхнем шесть коробок для лент. Крепились эти ящики на те же места и теми же винтами, что и старые укладки дисков ДТ. Общее количество патронов в танке достигло 6250, при том, что старые укладки при тех же местах и габаритах вмещали 47 дисков на 3008 патронов.
Установка в качестве башенного и курсового пулемёта
Помимо спаренного с пушкой варианта установки пулемёта, в советских танках он мог устанавливаться в отдельной башне, а позже как курсовой. Для подобного размещения для ДТ-29 существовала специальная шаровая установка — соответственно, нужда в подобной возникла и для нового танкового пулемёта. Установка была готова к июлю 1940 года.
В новой танковой установке объединялись оптический прицел и шаровый вертлюг-маска. При выходе из строя оптического прицела мог ставиться диоптрический прицел типа ДТ. Испытания шаровой установки велись в башне танка Т-38, были зафиксированы следующие показатели: углы вертикального обстрела от −15° до +20°, горизонтальный обстрел при неподвижной башне мог вестись как влево, так и вправо на 15°. При тех же занимаемых объёмах боеукладка составляла 3250 патронов — на 1738 больше, чем в дисках ДТ.
Башенная пулемётная установка инженера Полюбина с «яблоком» шарнира в сбореПри монтаже новой установки не требовалось никаких изменений, новый шар и укладки вставали на прежние места. Единственным изменением было другое положение магазина по отношению к положению шаровой установки, что зависело от типа боевой машины. Состав установки был следующим:
- шаровая головка;
- обойма шаровой головки;
- гильзоулавливатель;
- налобник прицела;
- две укладки боекомплекта;
- магазин;
- диоптрический прицел;
- укладка прицелов и запасных стволов пулемётов;
- поддержка ленты;
- укладка сошек;
- укладка ЗИП пулемёта;
- броня пулемётного окна.
Шаровая головка, или «яблоко», объединяла пулемёт и прицел для совместного движения при наводке на цель, для этого головка устанавливалась в обойме-гнезде, прикреплённой к броневым листам танка. С внутренней стороны шара располагался кронштейн, на который устанавливались пулемёт, прицел, крепления лентоприёмника и направляющая обойма гильзоулавливателя. На дальнем от шара конце кронштейна были расположены хомут для поддержания и устройство механической выверки прицела, к хомуту крепился налобник прицела.
Размещение пулемётной установки в башне лёгкого танка Т-38На наружной стороне шара был бронекожух, защищавший уязвимые места пулемёта, там же располагалась бронезаслонка прицельного отверстия, открытие-закрытие заслонки осуществлялось с внутренней стороны рычагом.
Боекомплект размещался в укладках двух типов: одна размещалась на дне танка, а вторая — на стенках боевого отделения. Первый представлял собой раму на 10 коробок по 250 патронов, как у пулемёта Максима; рама разделялась перегородками, а сверху накрывалась брезентовой накидкой. Второй тип боеукладки — это полки, куда ставились патронные коробки и пристёгивались металлическими лентами с застёжкой.
Укладка запасных стволов и сменных прицелов в боевом отделении танка Т-38ЗИП пулемёта и оптического прицела хранился в деревянном ящике, размещённом в специальном гнезде на стенке танка. Там же в двух сумках хранились инструмент и принадлежности пулемёта. Укладка запасных стволов и прицелов размещалась неподалёку от стрелка (в Т-38 — внизу справа от него). Она представляла собой раму с четырьмя парами гнёзд: нижние две пары предназначались для запасных стволов, следом над ними для диоптрического прицела, а последняя верхняя — для оптического.
В целом, стрельба из шаровой установки нового танкового пулемёта не отличалась от стрельбы из установки ДТ. Правила стрельбы были идентичны правилам стрельбы из ДС-39, только следовало следить и направлять левой рукой вниз отходящую ленту, не допуская её скопления.
Зенитная установка
Не менее важно было предусмотреть использование нового пулемёта в качестве зенитного. Старый ДТ мог устанавливаться на турель П-40, поэтому конструкторы ЦКБ-14 предусмотрели новую люковую зенитную установку. Готовая к июню 1940 года, она должна была устанавливаться на крыше башни Т-26, могла вести огонь как по зениту, с помощью кольцевого прицела, так и по наземным целям с помощью мушки и прицельной планки.
Деталировка зенитного варианта установки пулемёта и установка в позиции для стрельбы по воздушным целямПитание предусматривалось из коробки на 250 патронов, аналогичной применяемой с пулемётом Максима. Управление огнём осуществлялось вручную. Для монтажа установки в крыше башни требовалось прорезать новый лаз люка диаметром 630 мм, просверлить шесть крепёжных отверстий диаметром 10,5 мм и опустить на 7-8 мм правую траверсу правой башенной снарядной укладки.
Зенитная установка в положении для стрельбы по наземным целямОтличие от П-40 было в том, что пулемёт монтировался не на кронштейне вне танка, а на внутренней стороне люка, который в открытом виде служил кронштейном и одновременно бронещитком. Установка состояла из следующих частей:
- круг, монтируемый на крыше башни;
- крышка люка;
- головка;
- секторный механизм.
Заключение
Из всех доступных на сегодня сведений можно сделать вывод, что очевидными дальнейшими путями развития пулемёта ДС-39 было введение металлической ленты, переделка коробки пехотного варианта по образцу танкового пулемёта с пистолетной рукоятью и прикладом, а также оснащение сошками. Всё это привело бы к появлению в РККА универсального пулемёта, аналогичного MG 34 в вермахте. Увы, предположения остались лишь предположениями.
Финский вариант шаровой установки с пулемётом ДС-39В реальности большая часть ДС-39 была потеряна в первые два года войны, часть оказалась захвачена немцами и финнами. Последние пытались использовать ДС-39 для установки в ДОТы и создали для них свои шаровые установки. Стоит отметить, что в СССР установка танкового варианта ДС-39 рассматривалась как вооружение долговременных огневых точек типа ДОТ-4.
Танковый вариант пулемёта ДС-39 так и не был запущен в массовое производство, хотя ему уже был присвоен индекс ГАУ 56-П-423Т. Также нет достоверных подтверждений монтажа разработанных установок на танки других типов, кроме указанных в статье, несмотря на ряд мутных фотографий подбитого БТ с неким отличным от ДТ-29 пулемётом.
Источники и литература:
- документы Центрального государственного архива Санкт-Петербурга
- 7,62-мм станковый пулемёт образца 1939 года. Краткое описание – М.: Воениздат НКО СССР, 1941
- 7,62-мм станковый пулемёт образца 1939 года. Руководство службы – М.: Воениздат НКО СССР, 1940
warspot.ru
Пулемет ДС-39 (7,62-мм станковый пулемет Дегтярева образца 1939 года): описание, характеристики, производитель
Наверное, каждый человек, знакомый с историей Великой Отечественной войны и интересующийся русским стрелковым оружием, знает про пулемет ДС-39. Разработанный опытным конструктором Дегтяревым, подарившим русской армии РПД, он простоял на вооружении совсем недолго, хотя и обладал определенными достоинствами. Что же о нем следует знать?
История создания
Разговор о необходимости создания нового станкового пулемета для русской армии зашел еще в 1928 году. Неудивительно, ведь единственным оружием в этой нише был всемирно известный «Максим». Однако из-за водяной системы охлаждения и большого веса он не удовлетворял требованиям, которые предъявляла современная мобильная война.
Известный конструктор Василий Алексеевич Дегтярев приступил к работе и уже к концу 1930 года представил экспертам прототип пулемета. Как и любое экспериментальное оружие, он имел определенные недостатки, которые устранялись и дорабатывались на протяжении нескольких лет – до 1939 года. К сожалению, окончательно недостатки устранены так и не были, пришлось запустить недоработанный пулемет в производство, ведь на востоке бряцала оружием Япония, а на западе стягивал силы куда более опасный противник – Третий Рейх.
С 1939 по 1941 год было выпущено более десяти тысяч пулеметов, которые практически сразу направлялись в действующие воинские части. Сначала оружие применялось в ходе советско-финской войны, а затем и в Великой Отечественной.
Технические характеристики
Чтобы читатель имел лучшее представление об этом оружии, стоит дать характеристики пулемета ДС-39.
Разрабатывался он под стандартный для своего времени патрон 7,62 х 54 миллиметра – такой же, какой применялся в пулемете «Максим» и винтовке Мосина. Очень мощный, он прекрасно зарекомендовал себя почти полвека назад.
Сам пулемет весит 14,3 килограмма. А вот со станком и щитком масса доходила до 42,4 килограмма – весьма немало. Станок весил 11 килограмм, а щит – 7,7. К этому следует добавить патронную коробку весом 9,4 килограмма. Кстати, в ходе разработки Дегтярев отказался от стандартного треножного станка конструкции Колесникова, разработав вместо него облегченный аналог. Щиток обеспечивал лучшую защиту для пулеметчика. Он имел лишь небольшую прицельную щель, а также оснащался специальным кронштейном, позволяющим устанавливать оптический прицел.
Вместе со станком длина пулемета составила 1440 миллиметров, в то время как сам пулемет имел длину 1170 миллиметров.
Дальность боя
Как уже говорилось выше, станковый пулемет ДС-39 использовал патроны 7,62 х 54 миллиметра. В сумме с длинным стволом это обеспечивало серьезную прицельную дальность, высокую пробивную силу.
Начальная скорость полета пули составляла 860 метров в секунду. При использовании легкой пули пулемет позволял поражать противника на дистанции до 2,4 километра. Если же применялась биметаллическая тяжелая пуля, это расстояние возрастало до 3 километров. Так что прицельная дальность ДС-39 оказалась на высоте – не все станковые пулеметы того времени могли похвастать столь впечатляющими характеристиками.
Немаловажно, что боевая скорострельность оказалась довольно высокой – больше 300 выстрелов в минуту.
Питание велось с использованием металлической ленты на 50 патронов или же холщовой на 250. Металлическая лента оказалась более тяжелой и менее вместительной. Зато при ее использовании резко снижался риск неровной подачи патрона и, как следствие, задержек при стрельбе. А при использовании холщовой это происходило довольно часто, если стрелять приходилось одному пулеметчику без второго номера, который подавал бы ленту.
Важные достоинства
Давая описание ДС-39, нельзя не упомянуть о некоторых важных преимуществах, какими обладал пулемет.
Конечно, одно из главных уже упоминалось выше – это высокая мощность и серьезная дистанция боя. При этом он имел уже не водяное охлаждение, как пулемет «Максим», а более современное – воздушное. Это значительно снижало вес и повышало мобильность. Именно устаревший «Максим» был основным конкурентом пулемета Дегтярева, поэтому дальше сравнения пойдут именно с ним.
Сравнительно простая перезарядка увеличивала практическую скорострельность. Простое и удобное прицеливание повышало возможность попасть в цель даже для не самых опытных стрелков. Чтобы добиться таких результатов при использовании пулемета «Максим», нужно было долгое время обучать пулеметчика.
Плюсом оказался и малый вес. Для сравнения: всего 42 килограмма против 64 килограмм «Максима».
Станок имел особую конструкцию, позволяющую стрелять с колена или же лежа. Это оказалось весьма удобно при оборудовании безопасной и удобной огневой позиции.
В целом конструкция напоминала ручной пулемет ДП-27, который был хорошо известен в войсках. Конечно, подобную схожесть также можно было отнести к преимуществам, так как она позволяла упростить процесс ознакомления с новым оружием.
Основные недостатки
Увы, несмотря на важные достоинства, пулемет Дегтярева имел и множество серьезных недостатков. Одним из них стала недостаточная надежность. Даже после многолетних доработок полностью избавиться от них не удалось.
Довольно сложная система подачи патрона оказалась не слишком удачной – патроны или пустая гильза часто деформировались, из-за чего приходилось прекращать огонь, чтобы устранить поломку. Разумеется, во время боя это было бы чрезмерной роскошью – враг не дал бы пулеметчику несколько минут для спокойной работы по приведению оружия в готовность. Правда, проблему решало использование стальных гильз на патронах для пулемета ДС-39. Но в армии преимущественно использовались более мягкие латунные гильзы. Это стало серьезным ударом по популярности пулемета.
При использовании тяжелой пули патрон часто просто распадался – сильная отдача приводила к тому, что последующие патроны распадались. Это также приводило к необходимости разбирать пулемет.
Из войск часто приходили негативные отзывы, вызванные невозможностью использования оружия при низкой температуре или в условиях высокой запыленности – пулемет просто клинило.
Именно поэтому, несмотря на многочисленные достоинства нового оружия, большую популярность оно так и не получило, не сумев стать единственным станковым пулеметом РККА.
Два режима огня
Разрабатывая ДС-39, конструктор Дегтярев предусмотрел возможность стрельбы не только по наземным целям, но и по воздушным. Да-да, этот пулемет вполне мог использоваться для уничтожения низко летящих самолетов противника. Для этого даже был предназначен специальный режим стрельбы.
Оружие имело два режима – 600 выстрелов в минуту и 1200. Высокая скорострельность существенно повышала возможность уничтожить быстро движущуюся мишень. Чтобы увеличить скорость стрельбы, использовался специальный пружинный буфер, установленный в затыльнике.
Переход с одного режима на другой осуществлялся очень легко и быстро – достаточно повернуть рукоять буферного устройства, расположенного на нижней части ствольной коробки.
Сменный ствол
Перегретый от долгой стрельбы ствол – серьезная проблема любых пулеметов, начиная от «Максимов» конца 19-го века и заканчивая современнейшими аналогами.
Не обошла она и ДС-39. После 500 выстрелов ствол сильно перегревался, что приводило к расширению и резкому снижению силы выстрела – пуля просто вываливалась из ствола, пролетая в лучшем случае несколько десятков метров. Ждать, пока ствол остынет, в условиях боя просто невозможно. Поэтому конструктор предусмотрел возможность быстрой смены ствола. Он оснащался специальной деревянной ручкой, позволяющей избежать ожогов. Причем на замену ствола у опытного пулеметчика уходило всего полминуты! Разумеется, это обеспечивало куда большую огневую мощь, чем при использовании одного ствола. За то время, пока второй ствол нагревался, первый уже успевал остыть и мог быть установлен повторно.
Где производился пулемет
Первые образцы пулемета сошли с конвейера в Коврове. Однако впоследствии производитель ДС-39 сменился. Уже в 1940 году производство перенесли в Тулу.
К сожалению, внезапно начавшаяся война привела к тому, что часть производств была захвачена, часть уничтожена. И только часть удалось спасти, эвакуировать и собрать на новом месте. Но производство станкового пулемета отличается сложностью, поэтому для снабжения армии мощным оборонительным оружием было принято решение вновь вернуться к производству пулеметов «Максим», благо, оборудование было не уничтожено, а законсервировано. В результате за годы войны с конвейеров сошло немало этих тяжелых, массивных, но мощных и надежных пулеметов, не раз позволявших удержать позиции даже при самом бешеном напоре противника.
Дальнейшая судьба оружия
Как уже говорилось выше, оружие пошло в производство недоработанным, со множеством не до конца устраненных недостатков. В первые годы войны возможности доработать его и пустить в производство не было по вполне понятным причинам.
Однако в 1943 году к вопросу ДС-39 вновь вернулись. Причем это направление курировал лично И. В. Сталин, прекрасно осознававший важность наличия качественных и надежных станковых пулеметов в войсках.
Для повторного рассмотрения потенциала пулемета была собрана специальная комиссия. Однако решение комиссии стало довольно неожиданным. Ведь кроме ДС-39, она рассматривала и иные варианты. Одним из них стал пулемет никому не известного конструктора Горюнова. Ко всеобщему удивлению, оказалось, что его пулемет превосходит аналог от маститого коллеги практически во всем: надежность конструкции, живучесть деталей, безотказность.
При личной встрече с Дегтяревым Сталин спросил его, что он сам думает по этому поводу. Василий Алексеевич, не колеблясь, заявил, что пулемет Горюнова поднимет боеспособность армии, а значит предпочтение следует отдать именно ему.
Так закончилась короткая и не слишком успешная карьера ДС-39.
Кем применялся
Конечно, основным пользователем пулемета стал СССР. Однако со временем 10 тысяч пулеметов, отправленных в части, были утеряны в ходе боевых действий или вышли из строя. Довольно долго они продержались в партизанских подразделениях.
Но во время ожесточенных боев 1941 года и Финляндия захватила около 200 пулеметов, которые были поставлены на вооружение и использовались до самого конца войны. Существует информация, что около 145 пулеметов хранились на мобилизационных складах и после Второй мировой войны до 1986 года, когда они были окончательно списаны.
Наконец, немало трофейных пулеметов попало в руки солдат Вермахта. Здесь они получили название MG 218. Правда, использовались не на передовой, а преимущественно охранными и полицейскими подразделениями на оккупированных территориях.
Заключение
На этом наша статья заканчивается. Теперь вы значительно больше знаете о пулемете ДС-39. Разобрались с его историей, преимуществами и недостатками и стали гораздо лучше разбираться в данном вопросе.
fb.ru
Пулемет ДС-39 СССР — Дон 1942
Станковый пулемет ДС — 39 (Дягтярев Станковый обр. 1939 года) предназначен для поражения групповых, живых целей противника находящихся на открытой местности и подавления его огневых средств. Его разработка была начата Василием Алексеевичем Дягтяревым в начале 1930 года, и уже в конце 1930 года им был представлен первый образец для полигонных испытаний. После выявления ряда недостатков пулемет был направлен на доработку, которой подвергся в основном только механизм подачи ленты. В 1934 году доработанный пулемет был представлен на полигонные испытания, которые продлились с ноября 1934 года по июнь 1938 года. Во время испытаний было внесено в конструкцию пулемета несколько изменений: пистолетная рукоятка была заменена на рукоятки затыльника, сделаны два режима стрельбы, было изменено положение возвратно — боевой пружины, появилось оребрение ствола, универсальный станок И.Н. Колесникова был заменен на станок более легкий, разработанный Дягтяревым. Такой вариант пулемета был принят на вооружение РККА 22 сентября 1939 года. Конструкция пулемета принятого на вооружение после всех изменений имела следующий вид:
Автоматика пулемета работает за счет отвода части пороховых газов из канала ствола. Запирание канала ствола при выстреле происходит разведением боевых упоров. Ударно — спусковой механизм позволяет ведение только автоматического огня в двух режимах — 600 и 1200 в/мин., причем второй режим стрельбы был предназначен для стрельбы по воздушным целям. Переключение режимов огня происходит при повороте рукоятки буферного устройства, которая находится внизу, на тыльной стороне ствольной коробки. Подаватель ленты ползункового типа, ползунок движется по криволинейному пазу, лента с патронами подается с правой стороны (позже этот механизм подачи ленты был использован в пулемете ДШК). Рукоятка заряжания находится с правой стороны ствольной коробки оружия. Спусковых крючка два, они расположены перед каждой рукояткой затыльника, во время стрельбы их одновременно нажимали указательными пальцами. Стрелянные гильзы выбрасывались вниз. Ствол с поперечным оребрением. При интенсивной стрельбе его заменяли на запасной, для избежания ожогов рук при его замене на нем имеется специальная ручка. Прицел рамочного типа, со шкалами для стрельбы легкой и тяжелой пулей. Треногий станок имеет механизм точной вертикальной наводки.
Серийное производство пулемета было начато сначало на Ковровском оружейном заводе, но вскоре оно было пересенено на Тульский оружейный завод. Но во время эксплуатации в войсках у пулемета ДС — 39 было выявлено несколько неустранимых недостатков. В первую очередь это частые разрывы патрона в ствольной коробке, перекосы патронов с тяжелой пулей, малая живучесть основных деталей, нестабильная работа оружия в тяжелых условиях эксплуатации (при запылении, низкой температуре). Ввиду этого в июне 1941 года (за несколько дней до начала войны !) его сняли с производства.
Технические данные пулемета ДС-39:- Калибр — 7,62х54 мм
- Длина — 1170 мм
- Масса со станком — 33 кг
- Масса коробки с патронами — 9,88 кг
- Темп стрельбы — 600/1200 в/м
- Емкость коробки — 250 патронов
- Прицельная дальность стрельбы
- для тяжелой пули — 3000 м
- для легкой пули — 2400 м
don1942.ru
Другой «Дегтярёв» » Военное обозрение
В предвоенные годы и во время Великой Отечественной войны основными пулемётами Красной армии были два пулемёта — ручной ДП-27 и станковый пулемёт Максима. Модификациями дегтярёвского «ручника» оснащалась также и вся отечественная бронетехника. Однако у этих проверенных конструкций существовали и конкуренты, которые при определённом стечении обстоятельств тоже могли бы стать широко распространёнными. Один из таких образцов — станковый пулемёт Дегтярёва ДС-39, на основе которого также были разработаны и испытаны танковые модификации.Предыстория
Уже после окончания Гражданской войны для руководства РККА стал очевидным факт, что имевшийся на вооружении станковый пулемёт Максима имеет ряд недостатков и не вполне подходит для нужд армии — примерно к тем же выводам относительно своего MG 08 чуть ранее пришли немцы. В итоге в СССР появилось семейство пулемётов конструкции В.А. Дегтярёва: за ручным пулемётом образца 1927 года ДП-27 («Дегтярёв Пехотный») последовали ДА для вооружения самолётов («Дегтярёв Авиационный») и ДТ-29 для установки во все виды бронетехники («Дегтярёв Танковый»).
Танковый вариант пулемёта ДС-39 с прикладом в боевом положении (вверху) и с установленными сошками (внизу)
Создание же нового станкового пулемёта, удовлетворявшего требованиям военных, сильно затянулось. После долгих испытаний и доработок разных образцов 22 сентября 1939 года на вооружение РККА был принят «7,62-мм станковый пулемёт образца 1939 года», или ДС-39, конструкции всё того же Дегтярёва. Развернули валовое производство нового пулемёта на Тульском оружейном заводе.
Производство «Максимов» было свёрнуто, а ДС-39 пошёл в войска. В ходе реальной эксплуатации пулемёт получил неоднозначные оценки. Несмотря на то, что он был относительно прост и легко осваивался красноармейцами, спустя некоторое время стали массово поступать нарекания на частые отказы и работу автоматики. Самым критичным недостатком было распатронивание — при досылке патрона из ленты пулю выдёргивало из гильзы.
Дегтярёв изначально проектировал новый пулемёт под металлическую ленту с подачей патронов, аналогичной крупнокалиберному ДШК, но затем пришлось переделывать оружие под матерчатую ленту. Это потребовало серьёзных изменений и отрицательно сказалось на характеристиках пулемёта.
На использовании матерчатой ленты настояли именно военные, обосновывая свои требования унификацией боепитания с «Максимом». Увы, но матерчатая лента была очень чувствительна к влажности, что неизбежно проявлялось в полевых условиях, а конструкция автоматики вытаскивания патрона из неё была достаточно сложна. Всё это вызывало сбои в работе оружия, особенно новых образцов. ВВС РККА осознали это раньше армейцев, и в авиационном вооружении использовали либо магазинное питание, либо более практичную металлическую ленту. Однако сухопутные войска не спешили переходить на более дорогую в производстве ленту, и до середины Великой Отечественной войны не было принято образца пехотного пулемёта под неё. Модернизация «Максимов» под металлическую ленту массово была произведена уже после войны.
В 1941 году производство ДС-39 пришлось прекратить и срочно восстанавливать производство «Максимов». По разным источникам сейчас принято считать, что всего изготовили чуть более 10 000 штук ДС-39. После окончания производства из войск их не изымали и продолжали использовать.
Танковый вариант пулемёта ДС-39 в конфигурации для ведения боя вне танка, вид спереди в ракурсе 3/4
Из доклада начальнику ГАУ КА (Главного артиллерийского управления Красной армии) генерал-полковнику артиллерии Н.Д. Яковлеву следует, что на 1 мая 1943 года в действующей армии имелось 1765 пулемётов ДС-39. Более того, использование более качественных патронов от авиационного пулемёта ШКАС с двойной обжимкой пули в дульце гильзы позволило улучшить надёжность оружия, избавиться от выпадения пули и разрыва патрона в ствольной коробке.
Танковый вариант ДС-39
Для вооружения танков в Автобронетанковом управлении (АБТУ, с 26 июня 1940 года — Главное автобронетанковое управление, ГАБТУ) рассматривали альтернативу ДТ-29 — например, установку авиационного ШКАСа в Т-37А. Одной из причин поисков было увеличение возимого боекомплекта, огневой мощи и длительности непрерывного огня. Достичь этого можно было разными способами, в том числе отказавшись от магазинного питания в пользу ленты. Принятие на вооружение ДС-39 не могло пройти мимо внимания танкистов, и тут же последовали попытки адаптировать новый пулемёт для бронетанковой техники. Так появился танковый вариант ДС-39, который в документах ГАУ и АБТУ называется по-разному, с отличием в годе: «7,62-мм танковый пулемёт образца 1939 года» или «7,62-мм танковый пулемёт образца 1940 года».
Танковый вариант пулемёта ДС-39, приклад сложен в положение «по-походному»
Разрабатывало танковый вариант тульское центральное конструкторское бюро №14 наркомата вооружений (ЦКБ-14 НКВ). Работы начались в 1939 году, закончившись годом позднее — откуда и появились разночтения в названии. Танковый пулемёт представлял собой несколько изменённый согласно условиям стрельбы из танка ДС-39:
на стволе удалён газовый переводчик, вместо него поставлена пробка газовой камеры;
на затыльнике удалены ручки и спусковой рычаг; вместо них появился наплечник, а для спуска — ручка управления и спусковой крючок;
для новых деталей изменена спусковая коробка;
для использования вне танка пулемёт оснащён съёмными сошками по аналогии с ДТ-29, которые хранились в танке отдельно. Крепились сошки хомутом в пазах около дульной части ствола, на основании сошек была расположена мушка для стрельбы с открытым пехотным прицелом;
надульник и мушка ствола заменены на специальный танковый пламегаситель.
Пулемёт был отстрелян и отрегулирован на темп стрельбы 850-900 выстрелов в минуту.
Внешний вид пулемётной установки в башне танка Т-38
Под танковый вариант были разработаны две установки: одна для замены спаренного с пушкой пулемёта ДТ, а вторая позволяла устанавливать ДС-39 в башне лёгкого танка как основное вооружение. Помимо этого проектировалась зенитная установка, которая должна была монтироваться на крыше башни. Все установки разрабатывались в ЦКБ-14 во взаимодействии с заводом №174 им. Ворошилова.
Спаренный с пушкой пулемёт
Работы по спаренной установке велись параллельно с разработкой танкового варианта ДС-39 и были закончены к январю 1940 года. Установка проектировалась для танка Т-26, но из-за унификации узлов не вызвала бы затруднений при установке в танки других типов, состоявших на вооружении РККА.
Установка монтировалась в маске башни танка вместе с 45-мм пушкой. Огонь из неё вёлся при помощи оптического прицела ТОП или диоптрического прицела на дистанции до 1000 метров. Патроны подавались из магазина с лентой на 250 патронов. Наведение осуществлялось либо вместе с пушкой — при этом использовался прицел ТОП, штатные механизмы наведения пушки и ножной спуск наводчика, — либо раздельно. В этом случае управление осуществлялось пистолетной рукояткой, а наведение велось через диоптрический прицел.
Спаренная с пушкой установка разработки инженера Куренкова
Новый пулемёт устанавливался вместо ДТ-29 с дисковым питанием. Изменений в методике пристрелки не было, расположение каналов ствола пулемёта и пушки, высота прицельной линии и прочие параметры не изменялись. Все углы вертикальной и горизонтальной наводки оставались прежними — как с пулемётом ДТ. Установка состояла из:
разъёмного шара с лотком крепления пулемёта;
разъёмной обоймы;
зажимного кольца;
двух ограничителей секторов вращения шара;
двух конусов крепления пулемёта;
сухаря заднего крепления пулемёта, который крепился болтами к лотку.
Магазин представлял собой обыкновенную коробку для ленты на 250 патронов от пулемёта Максима. Коробка вставлялась в кронштейн, прикреплённый болтами к стенке башни, причём приваривать новые бонки не стали и использовали те, что остались от укладки дисков ДТ и одной снарядной укладки.
Варианты боеукладок и подача ленты в башне танка Т-26
К пулемёту в танке полагалась укладка — ряд ящиков и креплений, в которых располагались коробки с лентами, ЗИП к пулемёту и сошки. Укладка была разработана для танка Т-26. Сошки держались в пружинной укладке на правой стенке башни. На правом борту корпуса, позади водителя, крепилась укладка на шесть коробок с лентами, там же лежал ЗИП к пулемёту. В переднем и заднем левых углах боевого отделения были расположены укладки на два ящика с лентами каждая. На полу боевого отделения, в передней и правой части были установлены ещё два ящика для коробок с лентами. Та, что левее, была разделена на два отсека, каждый из которых имел собственную крышку с запором и вмещал по четыре коробки с лентами. Правый, ближе к водителю, состоял из двух частей — верхней и нижней. В нижнем хранился инструмент и различный танковый ЗИП, а в верхнем шесть коробок для лент. Крепились эти ящики на те же места и теми же винтами, что и старые укладки дисков ДТ. Общее количество патронов в танке достигло 6250, при том, что старые укладки при тех же местах и габаритах вмещали 47 дисков на 3008 патронов.
Установка в качестве башенного и курсового пулемёта
Помимо спаренного с пушкой варианта установки пулемёта, в советских танках он мог устанавливаться в отдельной башне, а позже как курсовой. Для подобного размещения для ДТ-29 существовала специальная шаровая установка — соответственно, нужда в подобной возникла и для нового танкового пулемёта. Установка была готова к июлю 1940 года.
В новой танковой установке объединялись оптический прицел и шаровый вертлюг-маска. При выходе из строя оптического прицела мог ставиться диоптрический прицел типа ДТ. Испытания шаровой установки велись в башне танка Т-38, были зафиксированы следующие показатели: углы вертикального обстрела от −15° до +20°, горизонтальный обстрел при неподвижной башне мог вестись как влево, так и вправо на 15°. При тех же занимаемых объёмах боеукладка составляла 3250 патронов — на 1738 больше, чем в дисках ДТ.
Башенная пулемётная установка инженера Полюбина с «яблоком» шарнира в сборе
При монтаже новой установки не требовалось никаких изменений, новый шар и укладки вставали на прежние места. Единственным изменением было другое положение магазина по отношению к положению шаровой установки, что зависело от типа боевой машины. Состав установки был следующим:
шаровая головка;
обойма шаровой головки;
гильзоулавливатель;
налобник прицела;
две укладки боекомплекта;
магазин;
диоптрический прицел;
укладка прицелов и запасных стволов пулемётов;
поддержка ленты;
укладка сошек;
укладка ЗИП пулемёта;
броня пулемётного окна.
Шаровая головка, или «яблоко», объединяла пулемёт и прицел для совместного движения при наводке на цель, для этого головка устанавливалась в обойме-гнезде, прикреплённой к броневым листам танка. С внутренней стороны шара располагался кронштейн, на который устанавливались пулемёт, прицел, крепления лентоприёмника и направляющая обойма гильзоулавливателя. На дальнем от шара конце кронштейна были расположены хомут для поддержания и устройство механической выверки прицела, к хомуту крепился налобник прицела.
Размещение пулемётной установки в башне лёгкого танка Т-38
На наружной стороне шара был бронекожух, защищавший уязвимые места пулемёта, там же располагалась бронезаслонка прицельного отверстия, открытие-закрытие заслонки осуществлялось с внутренней стороны рычагом.
Боекомплект размещался в укладках двух типов: одна размещалась на дне танка, а вторая — на стенках боевого отделения. Первый представлял собой раму на 10 коробок по 250 патронов, как у пулемёта Максима; рама разделялась перегородками, а сверху накрывалась брезентовой накидкой. Второй тип боеукладки — это полки, куда ставились патронные коробки и пристёгивались металлическими лентами с застёжкой.
Укладка запасных стволов и сменных прицелов в боевом отделении танка Т-38
ЗИП пулемёта и оптического прицела хранился в деревянном ящике, размещённом в специальном гнезде на стенке танка. Там же в двух сумках хранились инструмент и принадлежности пулемёта. Укладка запасных стволов и прицелов размещалась неподалёку от стрелка (в Т-38 — внизу справа от него). Она представляла собой раму с четырьмя парами гнёзд: нижние две пары предназначались для запасных стволов, следом над ними для диоптрического прицела, а последняя верхняя — для оптического.
В целом, стрельба из шаровой установки нового танкового пулемёта не отличалась от стрельбы из установки ДТ. Правила стрельбы были идентичны правилам стрельбы из ДС-39, только следовало следить и направлять левой рукой вниз отходящую ленту, не допуская её скопления.
Зенитная установка
Не менее важно было предусмотреть использование нового пулемёта в качестве зенитного. Старый ДТ мог устанавливаться на турель П-40, поэтому конструкторы ЦКБ-14 предусмотрели новую люковую зенитную установку. Готовая к июню 1940 года, она должна была устанавливаться на крыше башни Т-26, могла вести огонь как по зениту, с помощью кольцевого прицела, так и по наземным целям с помощью мушки и прицельной планки.
Деталировка зенитного варианта установки пулемёта и установка в позиции для стрельбы по воздушным целям
Питание предусматривалось из коробки на 250 патронов, аналогичной применяемой с пулемётом Максима. Управление огнём осуществлялось вручную. Для монтажа установки в крыше башни требовалось прорезать новый лаз люка диаметром 630 мм, просверлить шесть крепёжных отверстий диаметром 10,5 мм и опустить на 7-8 мм правую траверсу правой башенной снарядной укладки.
Зенитная установка в положении для стрельбы по наземным целям
Отличие от П-40 было в том, что пулемёт монтировался не на кронштейне вне танка, а на внутренней стороне люка, который в открытом виде служил кронштейном и одновременно бронещитком. Установка состояла из следующих частей:
круг, монтируемый на крыше башни;
крышка люка;
головка;
секторный механизм.
Заключение
Из всех доступных на сегодня сведений можно сделать вывод, что очевидными дальнейшими путями развития пулемёта ДС-39 было введение металлической ленты, переделка коробки пехотного варианта по образцу танкового пулемёта с пистолетной рукоятью и прикладом, а также оснащение сошками. Всё это привело бы к появлению в РККА универсального пулемёта, аналогичного MG 34 в вермахте. Увы, предположения остались лишь предположениями.
Финский вариант шаровой установки с пулемётом ДС-39
В реальности большая часть ДС-39 была потеряна в первые два года войны, часть оказалась захвачена немцами и финнами. Последние пытались использовать ДС-39 для установки в ДОТы и создали для них свои шаровые установки. Стоит отметить, что в СССР установка танкового варианта ДС-39 рассматривалась как вооружение долговременных огневых точек типа ДОТ-4.
Танковый вариант пулемёта ДС-39 так и не был запущен в массовое производство, хотя ему уже был присвоен индекс ГАУ 56-П-423Т. Также нет достоверных подтверждений монтажа разработанных установок на танки других типов, кроме указанных в статье, несмотря на ряд мутных фотографий подбитого БТ с неким отличным от ДТ-29 пулемётом.
topwar.ru
