КПВТ (14,5-мм) — War Thunder Wiki

14,5-мм пулемёт КПВТ

Описание

СУ-122-54 с турельным и курсовым КПВТ

Крупнокалиберный пулемёт Владимирова танковый (КПВТ) — модификация крупнокалиберного пулемёта разработки С. В. Владимирова для установки на транспортные средства. Основной пулемёт был разработан в 1944 году, принят на вооружение в 1949 году, а модификация КПВТ в 1955 году. Удачно сочетает в себе скорострельность станкового пулемёта с бронебойностью противотанкового ружья, и предназначен для использования в целях борьбы с легкобронированными целями, огневыми средствами и живой силой противника, а также в качестве зенитного пулемёта. Является одним из самых мощных пулемётов из когда-либо использовавшихся вооружёнными силами.

Машины оснащающиеся этим вооружением

Основные характеристики

КПВТ с электроспуском
Тип пулемёт
Длина 1346 мм
Вес 52,3 кг
Калибр 14,5×114 мм
Начальная скорость 976—1005 м/с
Скорострельность 600 выст/мин

Состав лент

Патрон КПВТ (14,5 x 114) в сравнении с патроном 7,92 x 57

Ленты размещаются в патронных коробках, в танковом варианте в каждой ленте находится по 50 патронов, в ЗСУ по 150 патронов.

Состав лент представлен ниже:

Ленты танкового варианта:

  • Стандартная — БЗТ - БС-41 - БЗТ - МДЗ

Ленты для ЗСУ БТР-152А:

  • Универсал — БЗ - БЗТ - МДЗ
  • БЗТ — БЗТ - БС-41 - БЗТ - МДЗ
  • МДЗ — БЗТ - МДЗ

Расшифровка типов боеприпасов:

  1. БС-41 — бронебойно-зажигательная пуля (металлокерамический сердечник)
  2. БЗ — бронебойно-зажигательная пуля
  3. БЗТ — бронебойно-зажигательная трассирующая пуля
  4. МДЗ — пуля мгновенного действия зажигательная

Назначение и особенности разных видов пуль в игре: Авиационные боеприпасы

Применение в бою

ЗСУ БТР-152A с двумя КПВТ

Пулемёт КПВТ не только отлично поражает легкобронированную технику потенциальных противников, но и позволяет причинять существенные повреждения и более тяжёлым машинам. Например КПВТ с ближней дистанции может пробивать в борт даже Leopard I, в корму M60, тем самым повреждая двигатель и трансмиссию, а также он хорошо работает по гусеницам и орудиям танков (одна точно выпущенная лента по гусенице практически гарантированно сбивает её).

КПВТ, размещённый на башне танка в качестве зенитного пулемёта может применяться и против авиации противника, но из-за малого количества боеприпасов в ленте, долгой перезарядке и достаточно слабого боеприпаса для пятого ранга, против авиации он малоэффективен. КПВТ в ЗСУ благодаря более ёмким магазинам, более низкому БР, нескольким стволам - гораздо эффективней как против наземной техники, так и самолётов. Выбирать стоит ленту с патронами БС-41, как обладающими наивысшим пробитием.

Достоинства и недостатки

Достоинства:

  • Высокая бронепробиваемость и поражающая способность
  • Хорошая скорострельность (600 в/мин)
  • Большая лента у ЗСУ БТР-152 (150 патронов)

Недостатки:

  • Малая лента у танковых турельных пулемётов (50 патронов)
  • Долгая перезарядка (около 10 секунд)

Историческая справка

Семён Владимирович Владимиров

История создания КПВТ берёт своё начало в 1938 году, когда был разработан первый образец 14,5×114 мм патрона, изначально создававшийся для противотанковых ружей (ПТР). Однако в последние довоенные годы отношение военных к ПТР было неоднозначным, так как ошибочно предполагалось, что броня танков противника будет значительно толще пробивной способности данного оружия, из-за чего работы над всеми ПТР были остановлены. Но ситуация кардинально изменилась с началом Великой Отечественной Войны: армии были срочно необходимы легкие, простые в производстве и эффективные пехотные противотанковые средства, способные поражать основные танки противника (в начале войны основными были Pz.Kpfw. III и Pz.Kpfw. IV), а противотанковые ружья, как ничто другое, идеально подходили на эту роль. Работы над созданием ПТР и доработкой 14,5-мм патрона были оперативно возобновлены, в результате чего были созданы такие известные образцы этого типа вооружения, как Противотанковое ружьё Симонова и Противотанковое ружьё Дегтярёва. ПТР успешно применялись в боях 1941-1942 годов, поэтому в середине 1942 года появилась идея создать пулемёт с тем же патроном, который позволял бы ни только более эффективно бороться с танками, но ещё уничтожать пехоту и огневые точки противника. Однако первые попытки разработки такого пулемета не увенчались успехом, пока в 1943 году разработкой нового не оружия занялся С. В. Владимиров.

КПВ на станке А. Харыкина

Владимиров взял за основу нового пулемёта схему работы своей авиационной пушки В-20 (ранее проигравшей в конкурсе пушке Б-20 М.Е. Березина). Первые опытные образцы нового КПВ появились уже в конце 1943 года, а в 1944 он прошёл войсковые испытания и пошёл в мелкую серию, но из-за небольших недостатков конструкции окончательно на вооружение был принят лишь в 1949 году в виде пехотного пулемета на колесном станке разработки А. Харыкина. Однако в таком виде КПВ не получил большого распространения, гораздо большее распространение получили Зенитные Пулемётные Установки (одноствольная ЗПУ-1, спаренная ЗПУ-2 и счетверённая ЗПУ-4), а также танковая модификация (КПВТ). КПВТ был принят на вооружение в 1955 году и сразу получил широкое распространение. КПВТ серийно устанавливался на такую бронетехнику, как: БРДМ-2, БТР (начиная с БТР-60ПБ и до БТР-80), Т-10М, ИС-7, СУ-122-54 и многую другую. Также КПВТ зачастую устанавливали в кустарных условиях на различную военную технику и лёгкие "технички".

Первое боевое крещение КПВТ получил во время Вьетнамской войны, широко применялся во время войны в Афганистане, Чеченской войне, а также, благодаря широкому распространению его носителей (БРДМ-2 и БТР) и высокой эффективности самого пулемёта, продолжает участвовать во многих других современных крупных и малых военных конфликтах по всему земному шару. КПВТ также до сих пор состоит на вооружении в Российской и других армиях мира.

Медиа

  • ПТРС и ПТРД - противотанковые ружья Симонова и Дегтярёва времён Второй Мировой войны под патрон 14,5-мм

  • БТР-60ПБ с КПВТ

  • ЗГУ-1 - зенитная одиночная 14,5-мм горно-вьючная пулемётная установка

  • ЗПУ-2 - спаренная 14,5-мм зенитная пулемётная установка

  • ЗПУ-4 - счетверённая 14,5-мм зенитная пулемётная установка

  • БРДМ-2 (ранний прототип) с турелью КПВТ

  • ЗСУ БТР-152А с четырьмя КПВТ

  • КПВТ с кустарным станком и органами управления

  • ЗСУ БТР-50 с двумя КПВТ

  • ЗСУ БТР-40 с двумя КПВТ

См. также

Ссылки

 · Танковые пулемёты
США  7,62-мм: M1919A4 · M37 · M60D · M73 · M240
  12,7-мм: M2HB · M85
Германия  7,62-мм: MG 3A1
  7,92-мм: MG 13 Dreyse · MG 34 · MG 42 · vz.37
СССР  7,62-мм: ДТ · Пулемёт Мáксима образца 1910/30 года · СГМТ · ПКТ
  12,7-мм: ДК · ДШК · НСВТ
  14,5-мм: КПВТ
Англия  7,62-мм: L3A1 · L8A1 · L37A1
  7,7-мм: Vickers
  7,92-мм: BESA
  12,7-мм: L21A1
Япония  6,5-мм: Type 91
  7,62-мм: Type 74
  7,7-мм: Type 97
  12,7-мм: M8C
Франция  7,5-мм: MAC 31

wiki.warthunder.ru

Дополнительное вооружение бронетехники нештатными средствами Ч.1 - Артиллерия

Любой вид воорружения и техники создавался не абы как, а имея четкое понятие по его дальнейшему использованию.
Так наши БТР-60 и БТР-80, БМП-1 и БМП-2 создавались для ведения общевойскового боя на Европейском театре военных действий. Ключевой момент - именно общевойсковые боевые действия на равнниной местности и обусловили комплекс их вооружения.
Справедливости ради необходимо заметить, что основной задачей, которая ставилась перед проектировщиками БТР, было создание в первую очередь транспортного средства, быстрого, манёвренного, надёжного. Изначально БТР не рассчитывался на защиту личного состава от огня артиллерии и кумулятивных гранат, чему не могут противостоять даже большинство современных танков. Броня БТР рассчитана на защиту лишь от стрелкового оружия. В условиях боевого применения при столкновении с активной противотанковой обороной противника БТР должны были быть выведены из под огня до момента подавления опасных огневых средств. Участие БТР в непосредственном боестолкновении с противником, имеющим средства поражения бронированных целей, не является его основной задачей. Его задача — перевозка личного состава. В исключительном случае, в целях защиты от внезапного нападения, экипаж (наводчик-оператор) БТР мог оборонять себя и личный состав огнем КПВТ и ПКТ у советских машин или Браунинг М2 на американских.

Задачей же БМП явлалясь поддержка атакующей пехоты в одном боевом порядке с танками. Следовательно и вооружение подбиралось для этой концепции - противник предполагался определенно спереди, но никак не сверху, сбоку или сзади.
Так же главное условие советской и американской легкой бронетехники - авиатранспортабельность и плавучесть, что в свою очередь заставляло подбирать компромис между броневой защищенностью и массой.

Но война имеет свою логику. И там где должен быть противник с линией окопов, танками и артилерией, его не оказывается. Противник теперь прячеться в кустах и зеленке на фоне гор, а боевые действия превращаются в противопартизанские. А вот к ним наши БТРы и БМП оказались неготовы. Впрочем, не только наши.

Чтобы как-то исправить ситуацию, солдаты и офицеры "усиливают боевую мощь" сами.
Сразу оговорюсь, в обзор у меня попадёт исключительно бронетехника. Кустарное вооружение грузовиков, пикапов, багии и другой небоевой техники я оставляю за скобками, как ввиду огромного количества их видов, так и ввиду того, что всё оно аналогично указанному в этих обзорных статьях. Всяческие шушпанцеры так же идут мимо.

Структура изложения проста. Если есть штатные серийные аналоги, ставшие основой для "модернизации" - вначале пойдет речь о них. Потом краткое изложение "тюнинга", с попыткой группирования по технике и конфликту, если будет конечно такая возможность. В конце каждого способа будет упомянуто, как конкретно он повлиял на бронетехнику в отдельно взятом регионе в общем.

И так, пройдемся для начала по Пулемётно-Пушечно-Гранатомётным модификациям.

1. Первый, один из самых простых способов усиления огневой мощи - установка на технику обычных станковых или крупнокалиберных пулемётов, в зависимости от наличия образцов.

Метод приминения был так же незатейлив - противника либо накрывали из далека, вне зоны поражения его оружия, либо огненным смерчем заставляли вжаться в каменистую землю.

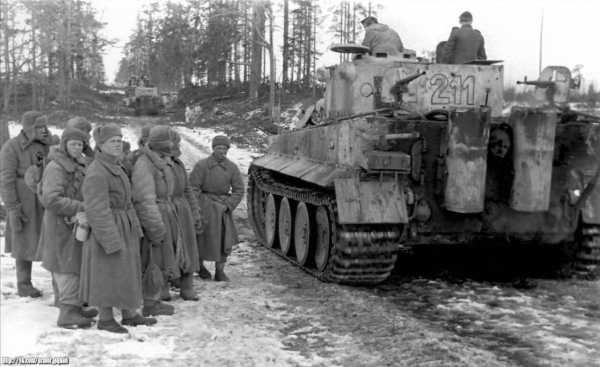

Немецкий танк Тигр с двумя советскими пулеметами ДС-39 в задней полусфере проезжает мимо советских военнопленных, Беларусь. 1944.

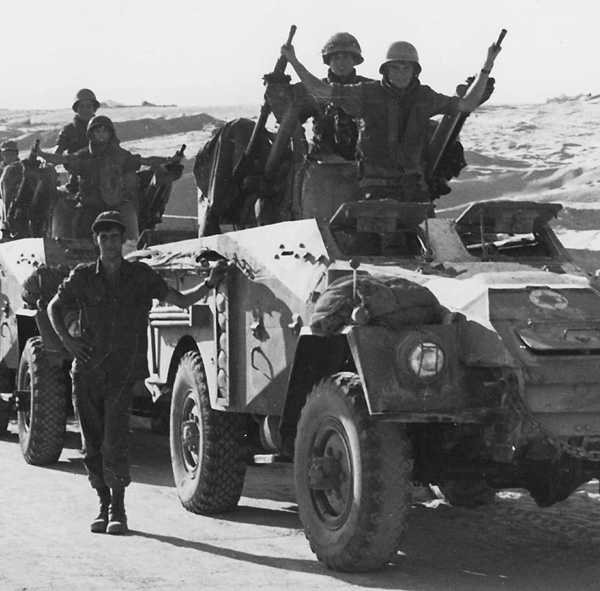

БТР-40 с дополнительным пулемётом в задней полусфере. Израиль.

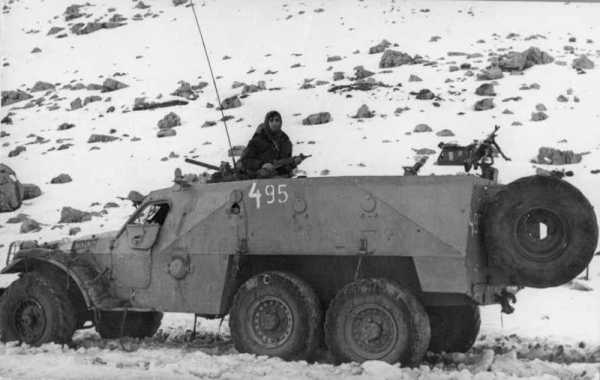

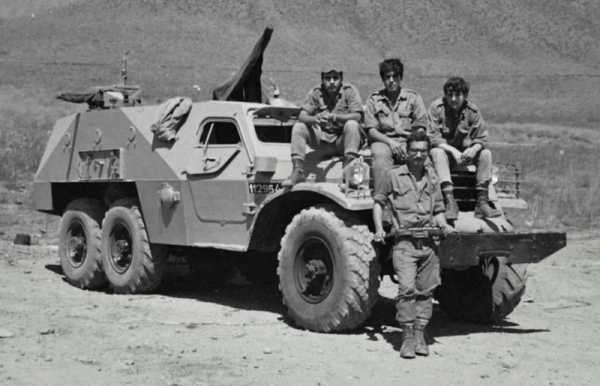

БТР-152 с дополнительным пулемётом в задней полусфере. Израиль.

БТР-152 с двумя дополнительными пулемётами. Израиль.

БТР-152 с дополнительным пулемётом в задней полусфере. Сирия.

Египетский БТР Валид с двумя дополнительными пулемётами.

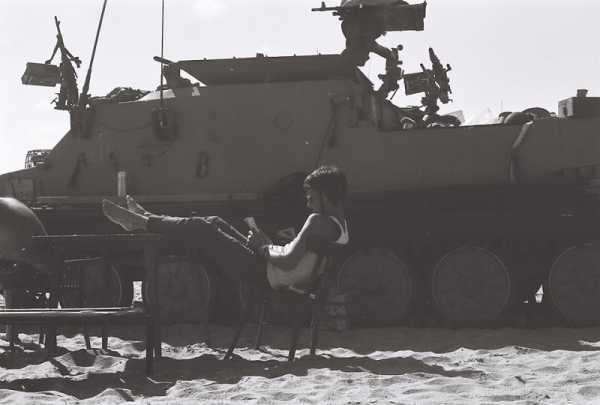

БТР-50, с установленными, помимо штатного СГМБ или ПКМБ, еще тремя дополнительным ипулемётами в разных полусферах. Израиль.

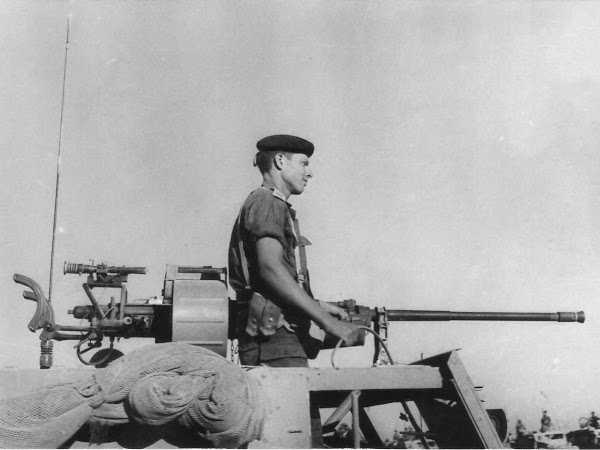

Интересный вариант - установка пулемёта Брен на стволе танка Шерман. Отлично виден электроспуск. Канада.

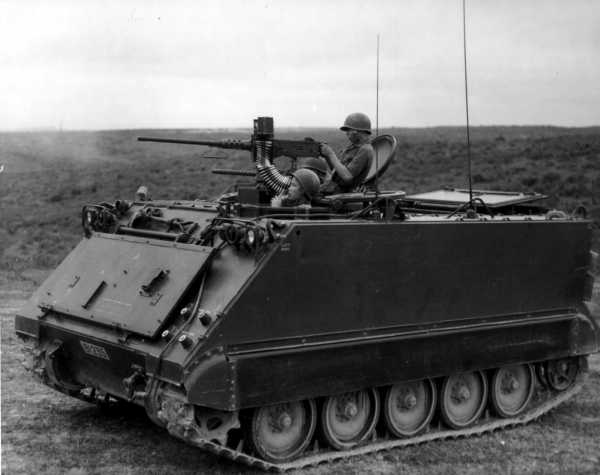

Американцы так же не далеко ушли со своим БТР М113. Изначально предполагалось, что он будет только доставлять пехоту до поля боя, и уже спешенная пехота будет вести активные боевые действия. Из всего вооружения на нём изначально стоял 12,7 мм пулемёт Браунинга М2 на открытом вертлюге. Однако очень скоро боевые действия во Вьетнаме показали, что при таком подходе личный состав гибнет в разы быстрее.
Поэтому солдаты практически сразу стали навешивать дополнительные пулемёты и облеплять их защитой.

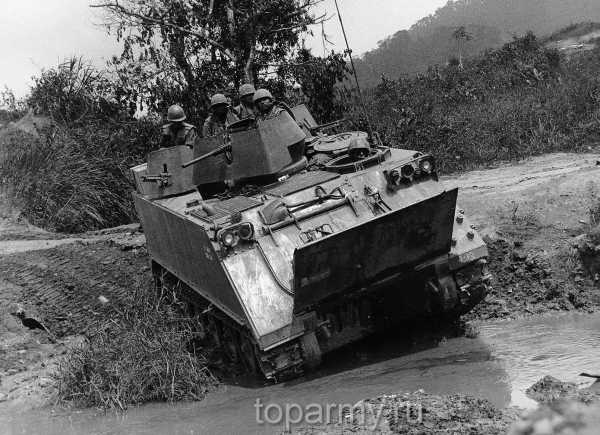

Так здесь на М113 заметен второй пулемёт.
Тут уже видна защита основного пулемёта.

В последвии такой вариант с одним крупнокалиберным пулемётом по центру и двумя пулемётами винтовочного калибра по бортам машины, защищенными бронещитками - стал вполне штатным и получил индекс ACAV - бронированной штурмовой машины, первым шагом к созданию БМП М2 "Бредли".

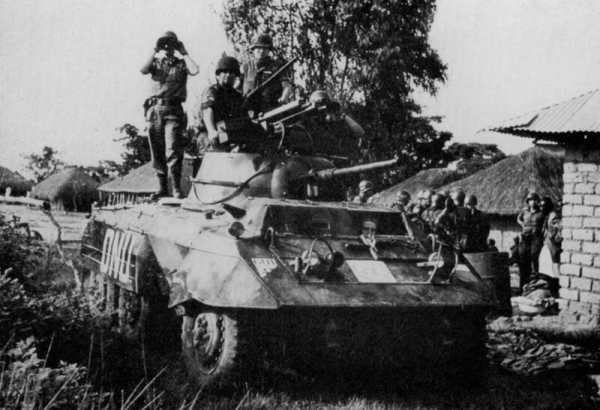

Похожий вариант. М8 "Грейхаунд" шведского миротворческого контингента в Катанге, усиленный пулемётами.

Как я уже отмечал - устанавливали и крупнокалиберные пулемёты.
Так этот БТР-40 усилен китайским клоном 12,7-мм пулемёта ДШК.

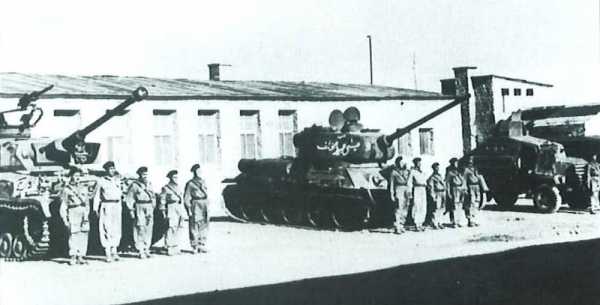

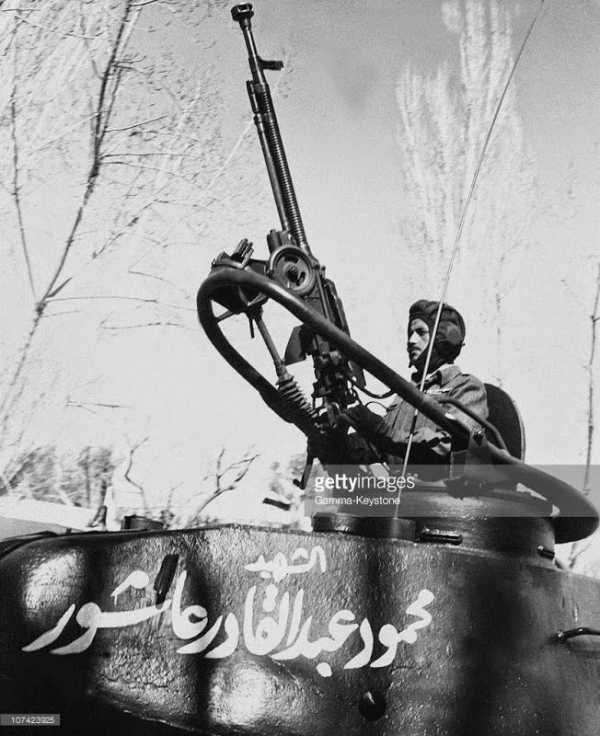

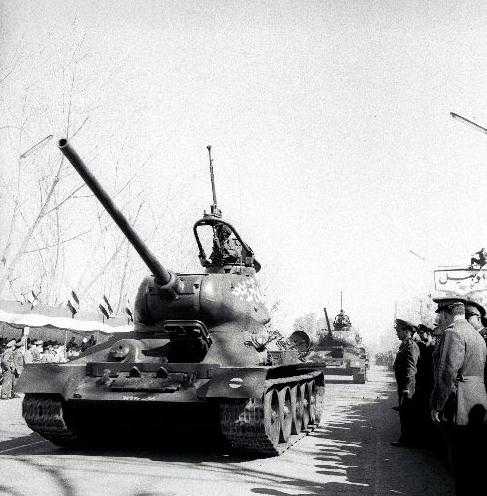

Т-34 с установленным ДШК. Сирия.


ДШК на немецком танке Pz IV. Сирия.

На этом экземпляре отлично виден станок для пулемёта.

В советской армии процес шел несколько иначе.
Здесь тренога с 12,7 мм Тип-54 (китайский клон ДШК) просто приварена к БМП-1. Афганистан.

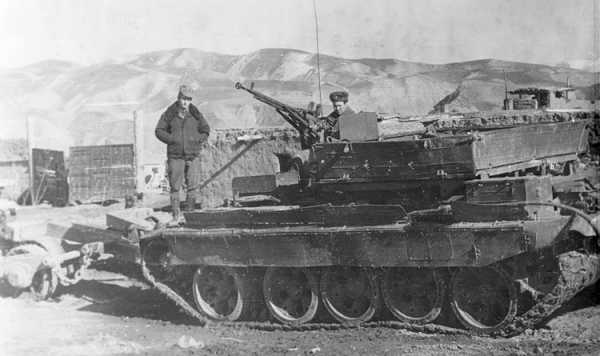

Здесь ДШК установлен на Боевой Машине Разминирования. Афганистан.

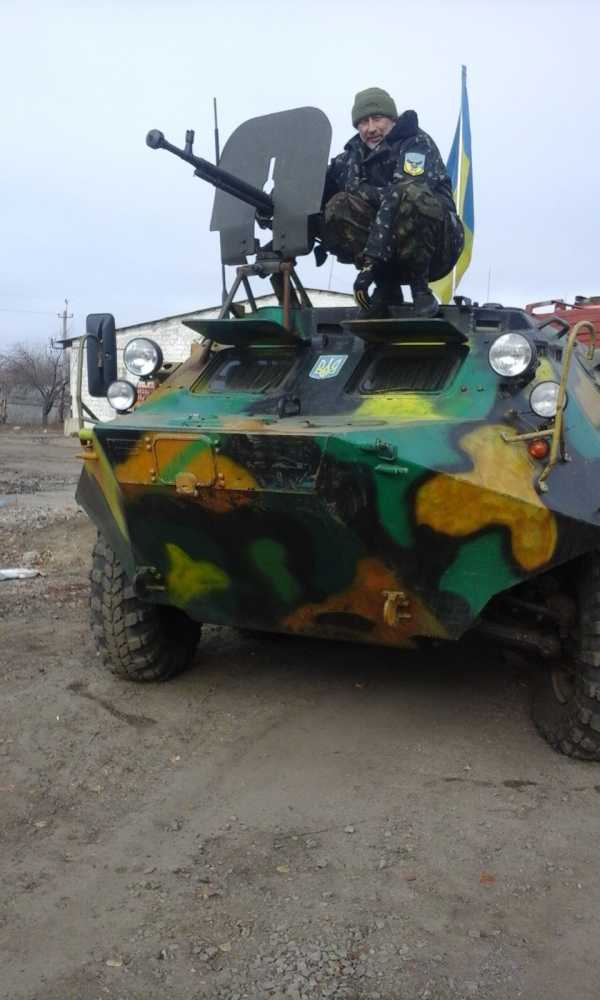

Тут ДШК поставлен на БРДМ со снятой боевой башенкой. Украина.

Дополнительный пулемёт ДШК на БРДМ-2.

Здесь МТЛБ с ДШК в задней проекции. Курдистан.

БТР-152 с 12,7-мм чехословацкой зенитной установкой из четырёх TK vz 53, клонов ДШКМ. Египет.

Английский бронеавтомобиль Shorland Mk.4 с ДШК. Сирия.

М113 с ДШК. Ирак.

М113 с ДШК. Йемен.


М113 с ДШК. Иран.

Иранский танк Зульфикар-2 с дополнительным 12,7 мм пулемётом. Иран.

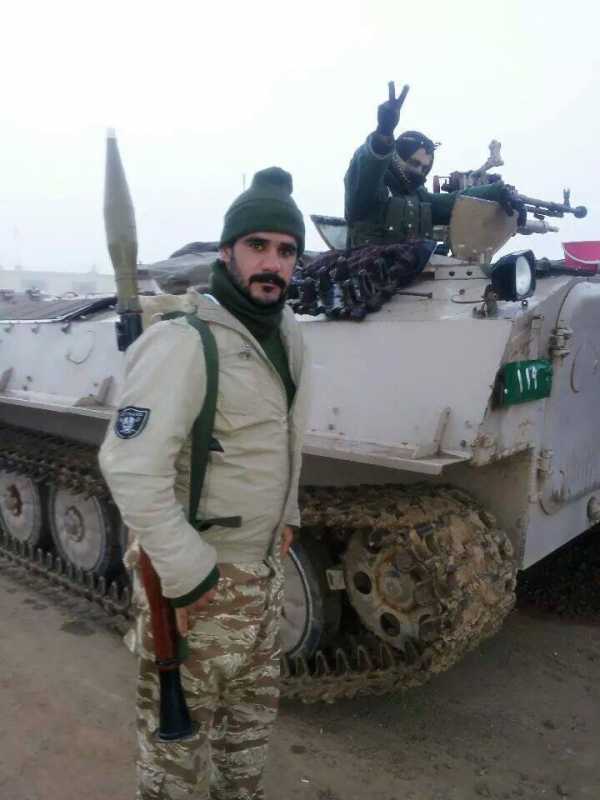

12,7 мм китайский пулемёт W85  "интегрированный" с БМП-1. Сирия.

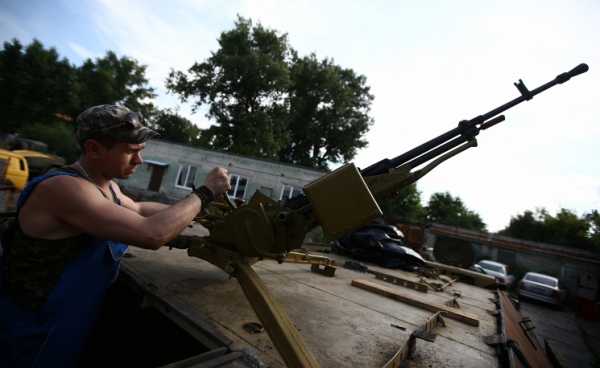

12,7 мм НСВ "Утес" на универсальный станке 6У6 на МТЛБ. Украина.

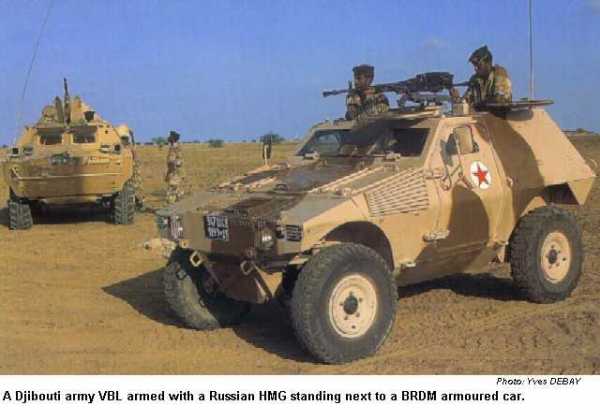

Французские бронеавтомобили VBL с 12,7-мм НСВ "Утес". Джабути.

12,7 мм пулемёт Браунинга М2 на БМП-1. Греция

БТР-152 с 12,7 мм американской зенитной установкой М-45, представляющую собой четыре пулемёта Браунинг М2. Израиль.

Вместо одинарного крупнокалиберного пулемёта на американский танк установлена спарка М2. Лаос.

Т-60 с установленой на башне спаркой М2. Турция.

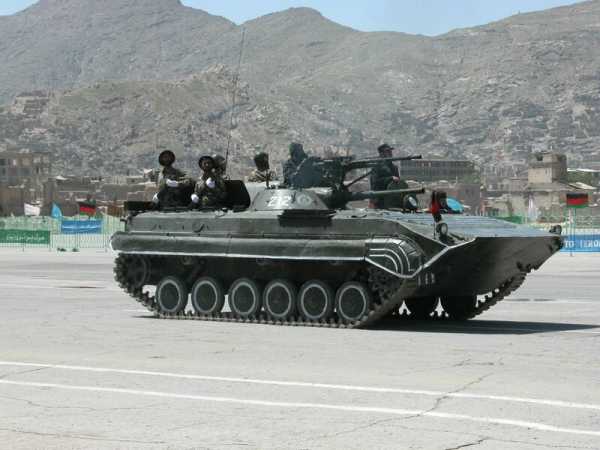

14,5-мм КПВТ на БМП-1. Афганистан.

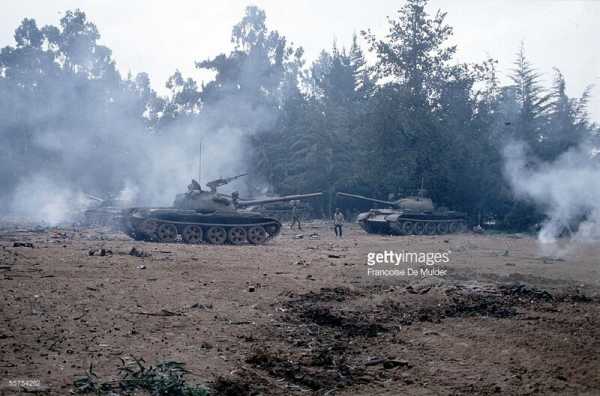

КПВТ на Т-62. Афганистан.

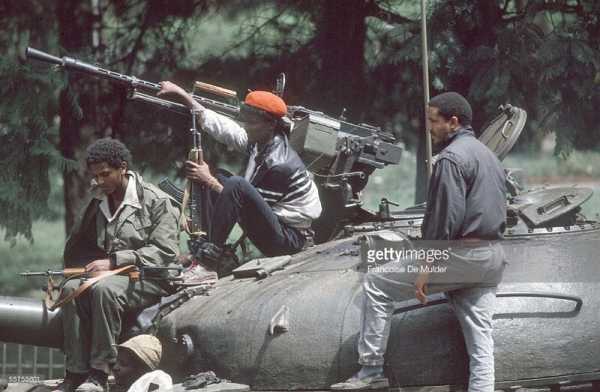

Т62 с ЗПУ-1 (14,5 мм Пулемётом Владимирова). Эфиопия.

БРЭМ-1 с КПВТ. Сирия/Ирак.

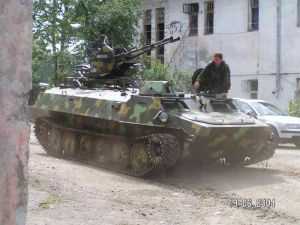

Спарка из КПВТ на МТЛБ. Украина.


Спареный КПВ на БМП-1. Армения.

ЗПУ-1 на подбитом БТР-Д. Афганистан.

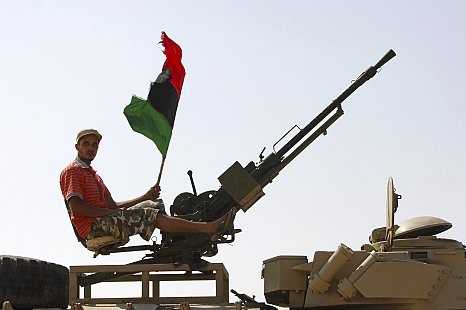

ЗПУ-1 (Пулемёт Владимирова) на южноафриканском броневике Ратель. Ливия.

ЗПУ-2 (пулемёты Владимирова) на БРДМ. Ирак.

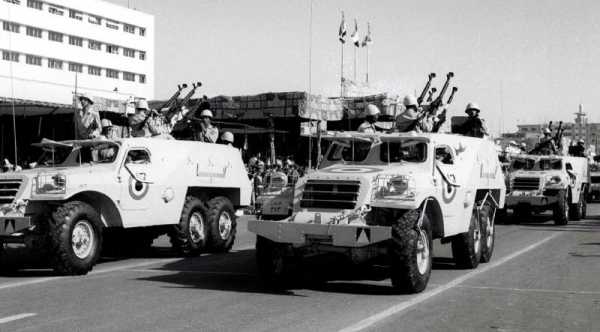

ЗПУ-2 (пулемёты Владимирова) на БТР-152. Египет.

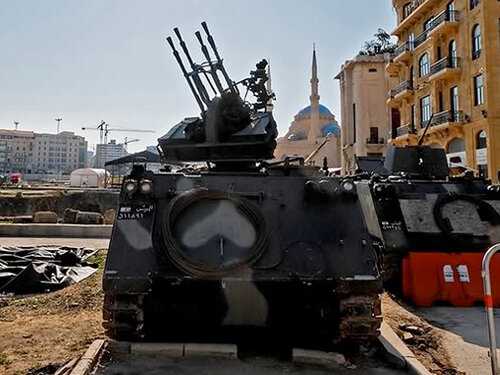

Счетверенный Владимиров (ЗПУ-4) на М113. Ливан.

ЗПУ-4 на месте боевого модуля на БМП-1. Ливия.

ЗПУ-4 на "323" Северная Корея.

Квинтисенцией этого "движения" стала установка парных Крупнокалиберных Пулеметов Владимирова прямо в башне БТРа. Северная Корея.

В башне МТ-76

2. Второй вариант так же прост. Это установка на технику автоматического гранатамёта, например АГС-17 "Пламя".

Тяжелый гранатомёт (31 кг - АГС-17 и 55 кг - Мк.19 не считая запаса боеприпасов) был не очень любим пехотой в трудных горных или пустынных условиях, например Афганистана, зато поставленный на технику - серьезно повышал огневую мощь отделения или взвода. К тому же он позвалял открывать огонь в заднюю полусферу, куда не могло "дотянуться" штатное вооружение БТРов и БМП. Так же сюда добавлялось то, что некоторая бронетехника , например БТР-Д или М113, была по сути вообще не вооружена (два курсовых ПКМ на БТР-Д не в счет).
Установка этого оружия резко меняли боевые возможности техники. Если пулемёты и штатные пушки могли достать противника только при прямой видимости и по настильной траектории, то с автоматическим гранатомётом отлично доставали неприятеля в складках местности, на обратном скате возвышености и через препятствие.
Устанавливали АГС просто - приваривали его станок-триногу к броне, и устанавливали на него сам гранатомёт. Однако, в связи с тем, что делали это не централизовано и не используя положенные инструкции, то крепили станок по разному, иногда ошибочно приваривая его к башне. Последнее доставляло определенные трудности, так как прицельная стрельба в таком случае была возможна только при нужном положении башни. Для американского гранатомёта Мк.19 была возможность установки штатной турели - Mk.64 cradle mount, однако при её отсутвии так же приваривали обычную треногу.
Плюс жесткого станка в том, что "прыгучий" АГС начинал выдавать приличную кучность.
Минус - если сварка была не качественной, то от отдачи гранатамёт мог слететь с бронетехники вместе с бойцом.

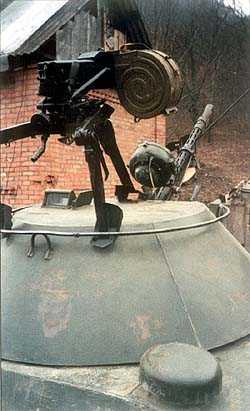

Так АГС-17 установлен на БТР-Д. Афганистан.

БТР-80 с установленным АГС-17

Чечня.

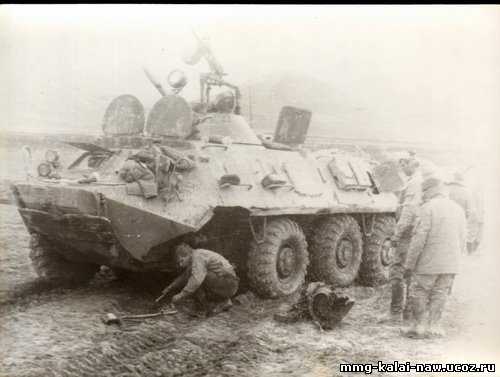

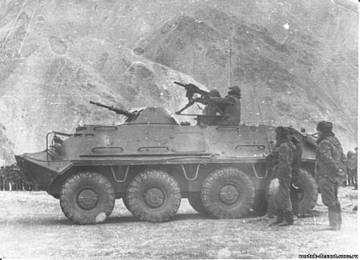

БТР-60 с АГС-17. Афганистан.

АГС-17 на БТР-70. Афганистан.

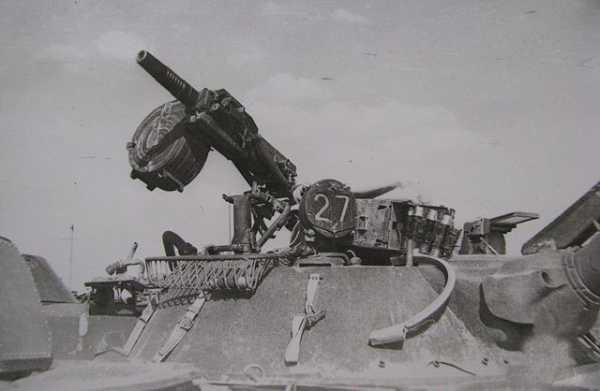

АГС-17 на башне БМП. Афганистан.

АГС-17 на БМД. Чечня.

Мк.19 на М113. Израиль.

АГС и ПКБ на БРДМ-2. Украина.

БРДМ-2 с АГС-17. Украина.

АГС на БТР. Украина.

Вот пример использования двух вышеуказанных способов. Тут на БТР-Д уже целых два автоматических гранатомета АГС-17 "Пламя", и пара пулеметов ПКМ в задней полусфере. Афганистан.

Суть этого творчества в том, чтобы при попадании колоны в засаду давить окружающее пространство огнём, не давая поднять противнику голову.


Ну а в современной российской армии на "беззащитный" БТР-Д, на котором из оружия было всего два ПКМ, дополнительно стали штатно устанавливать 12,7-мм пулемёт Корд и 30-мм автоматический гранатомёт АГС-30.

В результате во время Второй Чеченской Компании на бронетехнику крепления для АГСов стали устанавливать "Штатно" в полковых и дивизионных мастерских. А на новых видах бронетехники вертлюг для АГСа идет в штатном комплекте уже с самого начала.
Так примером может служить бронеавтомобиль Тигр

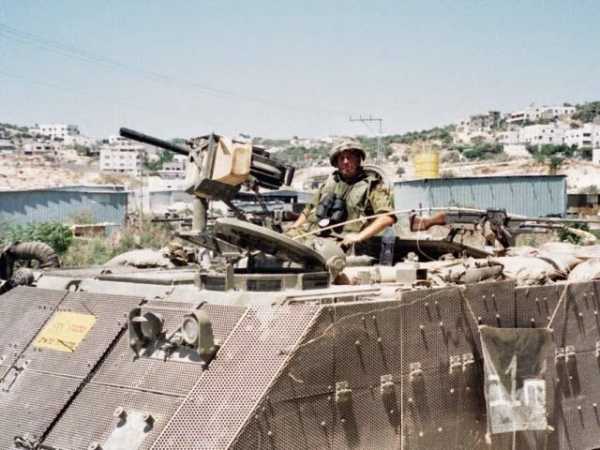

Или израильский танк Меркава

3. Иногда штатное вооружение в башнях заменяли на более мощное.

Напрмер этот БТР-60 времен Осетино-Ингушского конфликта явно красуется с 30-мм пушкой 2А42. Россия.
Прошу обратить внимание на нечто РСЗОобразное на его корпусе. Это пристпособленные противоградовые ракеты "Алазань" Чуть ниже мы поговорим об этом более подробнее.

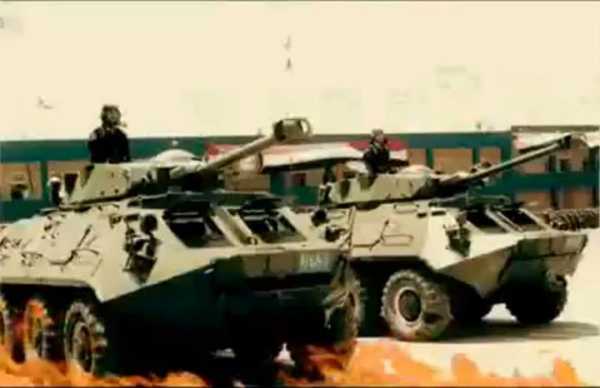

БТР-60 с 23-мм пушкой 2А14. Армения.

БТР-60ПБ с установкой боевого модуля от БМП-1. Куба.

Модуль от БМП-1 на M577 Armored Command Post Carrier. Ливия.

БТР-50 или OT-62 с башней от бразильского броневика EE-9 Cascavel. Ирак.

Интересная "дифузия" БТР-60 и АМL-90 обменялись башнями. Йемен.

Южноафриканский бронеавтомобиль "Ратель" с установленым украинским боевым модулем БАУ-23-2. Йемен.

БТР-152 с установленым боевым модулем БПУ-1 с БТР-80. Йемен.

Китайский бронетранспортёр YW 531 с установленной башней от британского бронеавтомобиля 50-х годов "Салладин". Шри-Ланка.

БТР-70 с башней от бронеавтомобиля AML 60/90 Панар. Йемен.

Американский броневик М8 Greyhound с башней от БМП М-80. Югославия.

У этого бразильсткого БТР ЕЕ-11 штатный 12,7 мм М-2 заменён на 14,5 мм Пулемёт Владимирова. Курдистан.

Стандартный пулемёт ПКТ на МТЛБ заменен на 12,7-мм ДШК. Украина.

ДШК, установленный заместо стандартного ПКТ на МТЛБ. Курдинстан.

А здесь ПКТ на МТЛБ заменен на 12.7 НСВТ. Македония.

МТЛБ с башней от БТР- 60\70\80 или БРДМа. Украина.

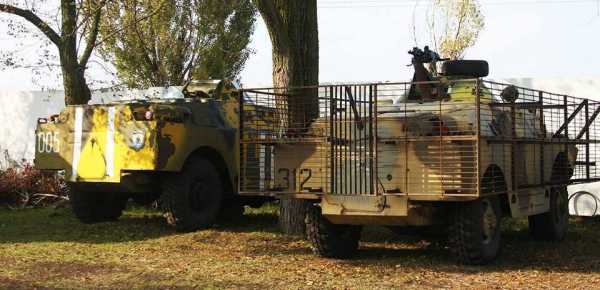

Установка боевой части от БРДМ-2 с 14,5 пулемётов Владимирова на МТЛБ. Украина.
ъ

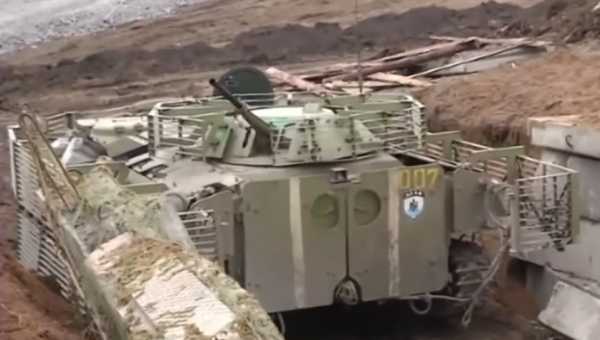

МТЛБ с БПУ-1. Украина/Новороссия.

4. Более серьезный вариант "Модернизации" - монтаж на технике скорострельных зенитных установок, "малокалиберных" и не очень.
Установка подобного вооружения сразу же превращало технику в "царицу полей", позволяя поражать противника в любой точке до горизонта, при этом надежно оставаясь в не зоны досягаемости. Последнее позволяло использовать слабобронированные образцы, такие как МТЛБ и БТР-Д.
Но самое главное - для горных условий скорострельные орудия высоких углов возвышения оказались остро необходимы. Стандартное вооружение башен бронетранспортеров и БМП просто не могла открыть огонь по высоко расположившемуся противнику, что вело к неоправданным потерям. И что в свою очередь вело к поиску решения.

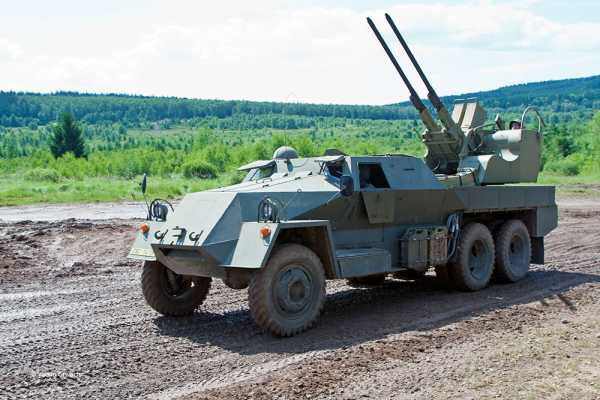

Толчком для идея явно послужила Чешская самоходная 30-мм зенитная установка Praga PLDvK VZ. 53/59 "Jesterka", разработанная еще в конце 50-х годов ХХ века и хорошо известная советским, кубинским и югославским офицерам.

Одной из самых простых вариаций была установка съемной артчасти с оригинальной Праги.
Так артчасть 30-мм зенитной установки Praga PLDvK VZ. 53/59 поставлена на БТР-50. Ирак.

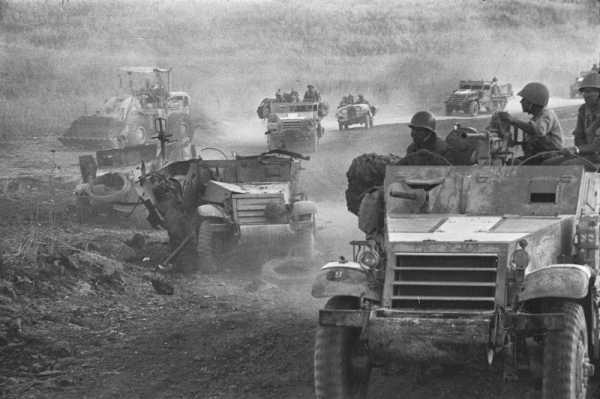

Американский колесно-гусенечный бронетранспортёр М3 с израильской 20-мм зенитной пушкой производства 1964 года, сделанной на базе Испано-Суизы HS-404. Израиль.


Американский колесно-гусенечный бронетранспортёр М3 с 20-мм франко-американо-израильской зенитной установкой TCM-20. Израиль.

БТР-40 с 20-мм зенитной установкой TCM-20. Израиль.


БТР-152 с 20-мм зенитной установкой TCM-20. Израиль.

М-113 с 20-мм Oerlikon GAD BO-1. Аргентина.

Но самая популярная модель - 23-мм спаренная зенитная установка ЗУ-23-2, которая стала монтироваться практически на всё, что можно. Например на МТЛБ.

Украина.

Приднестровье.

Чечня.

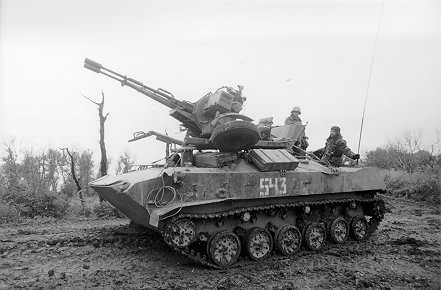

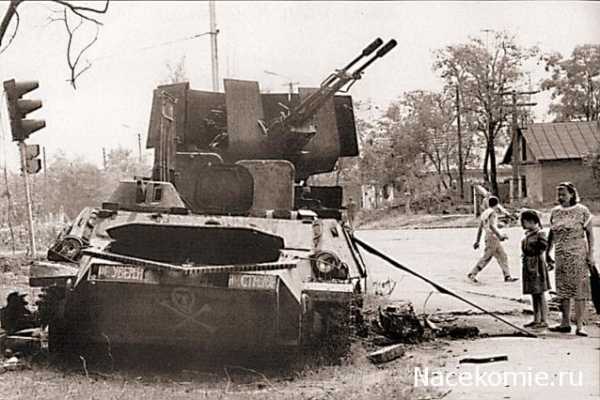

ЗУ-23-2 на БТР-Д

ЗУ-23-2 на БТР-152. Ливан.

ЗУ-23-2 на БТР-152. Куба.

ЗУ-23-2 на БМП-2. Афганистан.

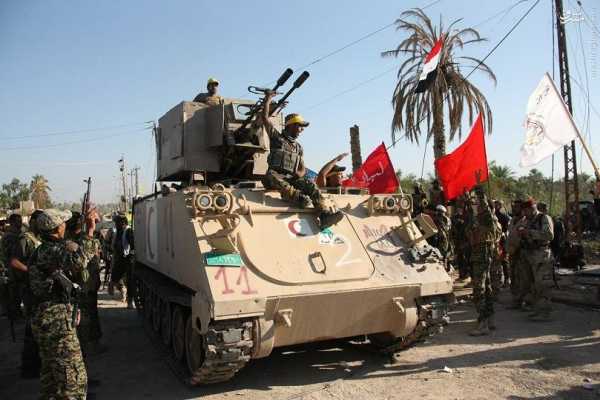

ЗУ-23-2 на БТР М113. Ирак.

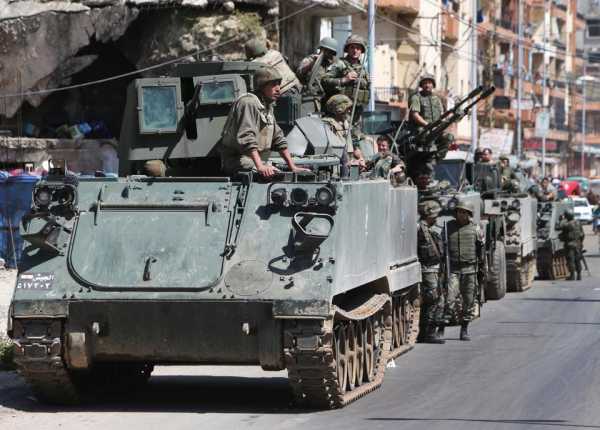

ЗУ-23-2 на БТР М113. Ливан.

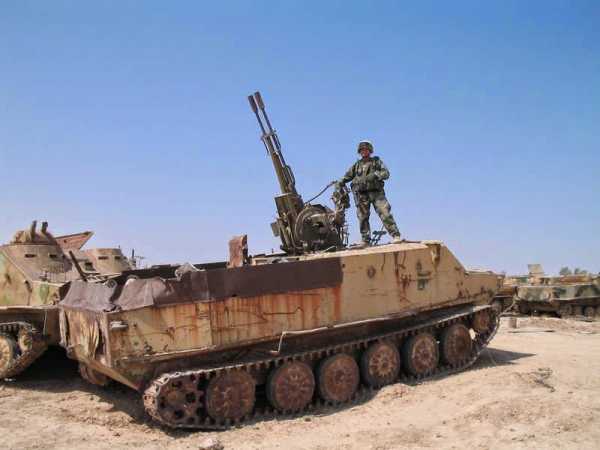

ЗУ-23-2 на БТР-50. Ирак.

ЗУ-23-2 на БТР-70.

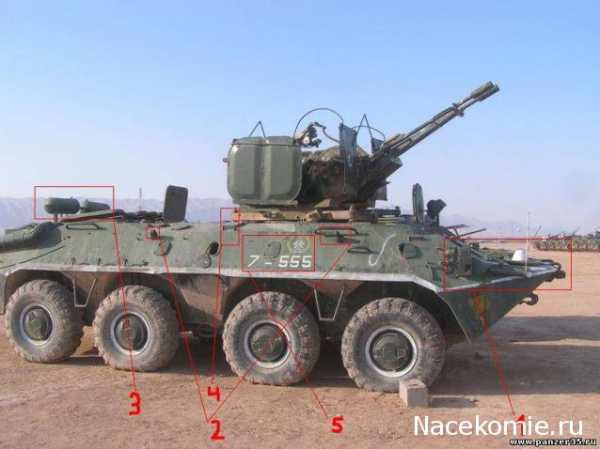

БТР-82 с ЗУ-23-2. Иран.

ru-artillery.livejournal.com

КПВТ, пулемет. Крупнокалиберный пулемёт Владимирова КПВ

Идея по поражению самолетов и легкобронированной техники привела к созданию тяжелых пулеметов калибра более 12 мм. Такие пулеметы уже были в состоянии поразить легкобронированную цель, достать низколетящий самолет или вертолет, а также укрытия, за которыми находилась пехота.

По классификации стрелкового оружия 14,5-мм пулемет КПВТ уже примыкает к артиллерийскому вооружению. И в конструкции тяжёлые пулеметы имеют много общего с автоматическими пушками. При этом отдельные модификации крупнокалиберных пулеметов имеют энергию выстрела больше, чем автоматические пушки небольших калибров.

Задание на проектирование

Перед тем как проектировать КПВТ (пулемет конструкции Владимирова), нужно было выбрать концепцию оружия. За основу взяли 20-мм авиационную пушку В-20 его же конструкции.

На заводские испытания первый пулемет был представлен в ноябре 1943 года.
Комиссия по приемке оружия отметила ряд преимуществ новой разработки, такие как:

  • серьезно проработанная автоматика;
  • прочность компонентов пулемета отвечает требованиям боевого зенитного оружия.

При этом комиссия особенно подчеркнула возможность применения пулемета в противовоздушной обороне. К апрелю 1944 года Наркоматом было предписано заводу № 2 изготовить для проведения войсковых испытаний:

  • пулеметов (под обозначением КПВ – 44) – 50 шт.;
  • зенитной установки – 1 шт.

Когда Великая Отечественная война закончилась, и пулемёт, и зенитная установка в мае 1945 года были направлены на войсковые испытания. И уже в 1946 году они были приняты на вооружение, и выпуск 14,5-мм пехотного ПКП и его зенитного варианта был налажен на заводе им. Дегтярёва. К 1952 году в вооруженные силы было поставлено восемь тысяч установок зенитного варианта КПВ.

Также синхронно велись работы по созданию КПВТ (пулемет 14,5 мм) для установки модернизированного варианта (с электроприводом) на танки и различного типа БМП.

Устройство пулемета

Автоматика была переработана таким образом, чтобы отдача ствола при коротком ходе использовала энергию пороховых газов, которые отводятся через специальное дульное устройство (усилителя отдачи).

Утяжеленный ствол пулемета Владимирова сделан из расчета стрельбы патроном с большим зарядом пороха. Подвижный ствол при работе пулемета позволил сделать работу автоматики плавной, что, в свою очередь, не увеличивает длину хода всей системы.


Конструкция спускового механизма предусматривает только автоматический огонь при стрельбе с заднего шептала. Как только происходит запирание приводом подвижной системы в крайне переднее положение – производится выстрел.

КПВТ – пулемет, обладающий автоматическими предохранителями, исключающими запирание затвора и производства выстрела при неправильно присоединённом стволе. Предохранитель также блокирует подачу ленты в пулемет, если патрон из звена не был извлечён.

Существовала возможность переключения направления подачи ленты, что облегчило установку пулемета на комплексных установках. Соответственно, и рукоятка перезарядки без труда может устанавливаться с левой или с правой стороны.
Также к достоинствам можно отнести и наличие быстросъемного ствола, который снимается вместе с кожухом, для чего на последнем предусмотрена рукоятка.

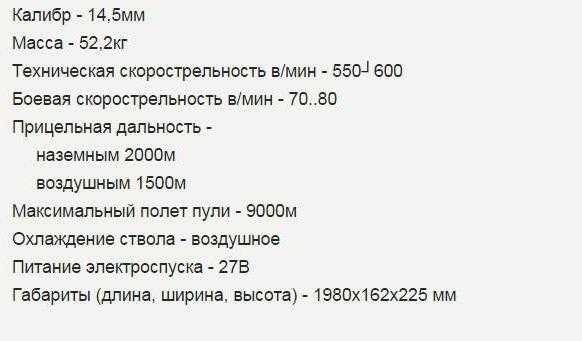

КПВТ в цифрах

Пулемет Владимирова обладает настолько большой мощью, что пуля, выпущенная из него, сохраняет свою убойность на всем расстоянии полета, а это от 7 до 8 км!

Но так как на таких больших расстояниях увеличивается рассеивание пуль, и наблюдение за результатами стрельбы и ее корректировка затруднены, то прицельную дальность рекомендовано ограничить 2000 м.

КПВТ – пулемет, ТТХ которого отображены на иллюстрации, размещенной ниже.

Масса подвижной системы и ролики на ее элементах обеспечивают плавную работу автоматики пулемета.

Также к достоинствам системы можно отнести и то, что отсутствует необходимость точной регулировке зазоров, что обеспечивает высокую надежность, несмотря на различные условия эксплуатации.

Интересные факты

Танковый пулемет КПВТ при боевых действиях показал настолько высокую бронепробивную способность по стальной броне RHA натовского стандарта, что начиная 1970-х гг. и по сегодняшний день страны НАТО, выдавая тех. задание на проектирование и создание новой боевой техники, учитывали поражающее действие бронебойной пули, выпущенной из КПВТ!

И это не удивительно, так как на дистанциях от 500 до 800 м КПВТ уверенно пробивал лобовую броню основных типов БТР вероятного противника. Под угрозой поражения оказался и самый распространённый БТР М113 (США).

Исходя из такой пробивной способности, боевая масса основных БМП стран НАТО "Мардер А3" (Германия) и "М2А2 Брэдли" (США), относительно российских БМП, была повышена вдвое.

Спаренная установка

КПВТ – пулемет, фото которого представлены в статье, нашел свое применение в качестве зенитного оружия для поражения воздушных целей одиночными (ЗПУ-1) и спаренными установками (ЗПУ-2, ЗУ-2).

На установках ЗУ-2 устанавливался зенитный прицел автоматического типа, оборудовали вторым (правым) сиденьем наводчика и дополнительным каркасом под патронную коробку. В таком варианте она и была принята на вооружение в 1955 году.

Установка имела колеса для буксирования на дальние расстояния, но силами расчета установки можно было перемещать ее и по полю на короткие дистанции.

Горная модификация

Для применения в горных условиях использовали ЗГУ-1 из-за возможности ее разборки для перемещения по горам силами расчета. Горная установка разработана еще в 1954 году, но принятие ее на вооружение было приостановлено из-за модной тогда в правительстве СССР "ракетомании".

Но в 1968 году разборная ЗГУ-1 была принята на вооружение, и поначалу боевое испытание она прошла в армии Вьетнама как помощь этой стране в борьбе с американскими самолетами.

Также и в более поздних военных конфликтах в Афганистане и в Чеченской компании ЗГУ-1 нашли широкое применение.

Счетверенный зенитный пулемет

Счетверенная зенитная установка из крупнокалиберных КПВ ЗПУ-4 была принята на вооружение в 1949 году под индексом ГАУ 56-У-562. ЗПУ-4 поступила на вооружение ПВО для защиты от воздушных атак танковых, мотострелковых полков и дивизий ВДВ.

Для ведения огня из ЗПУ-4 ввели в применение автоматический прицел АПО-3-С. За счет счетно-решающего механизма ускорился расчет задачи попадания в цель, учитывая скорость, курс и угол пикирования.

Все эти параметры расчету орудия надо было вводить вручную, что в условиях стремительно растущих скоростей самолетов снижало возможности установки. Но на то время это было существенным шагом вперед, если сравнивать предыдущие зенитные прицелы.

Но также и 14,5-мм пулемет КПВТ на ЗГУ-4 за такую компоновку можно назвать и ее основным недостатком, т. к. установка показала низкую "живучесть" ее основного вооружения. И это объясняется тем, что сам пулемет изначально разрабатывался как танковый.

Для чего предназначен КПВТ

Сам КПВТ – пулемет, характеристики которого изначально заложены с расчетом на установку на танки. Причем идея создания была такой, чтобы использовать его спаренно с пушкой танка.

Не исключался и вариант, при котором КПВТ располагался на башне как турельная установка.

Танковый вариант получил электроспуск от источника 21-В и импульсным счетчиком выстрелов, соответственно, исходя из танкового применения, обеспечивался отвод стрелянных гильз. Также он обладал разъемным приемником.

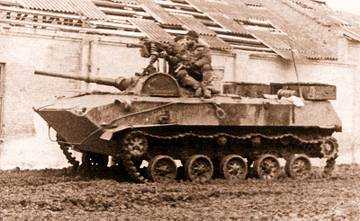

Кроме отечественной бронетехники, КПВТ (пулемет) устанавливался и на бронетехнику стран Варшавского договора.

При использовании КПВТ на бронетехнике он оказался наиболее "долгоживущим" оружием, так как, как правило, именно им комплектовалась вся бронетехника Вооруженных сил Советского Союза.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
