противотанковый ракетный комплекс, ттх, характеристики

Отгремели последние залпы Второй Мировой Войны. Страны-победительницы, да и другие государства, продолжали наращивать и восстанавливать военный потенциал армий. Основную скрипку на поле боя играли танковые подразделения. В пику развитию танков совершенствовались и меры противодействия.

Противотанковые артиллерийские орудия, в связи со своей непродолжительной жизнью на поле боя, возросшей маневренностью целей, появлением других бронированных участников сражений, не обеспечивали пехоте полноценную оборону от железных монстров. Выход нашли разработчики управляемых противотанковых средств, к числу которых относится и ПТРК «Фагот».

История

Одним из первых комплексов, принятых на вооружение Советской Армии стала знаменитая «Малютка» (ПТРК 9К11, 1960 года разработки). Но вскоре мотострелковым подразделениям потребовалось более современное вооружение, которое не требовало бы длительного обучения личного состава и имело высокие технические характеристики.

Весной 1963 года решением Комиссии по военно-промышленным вопросам при Совете Министров СССР конструкторскому бюро «Приборостроения», расположенному в городе Тула, было поручено приступить к разработке противотанкового ракетного комплекса второго поколения, с управлением боевой частью по проводам.

Целями для изделия должны были быть, визуально наблюдаемые:

  • бронированные объекты в неподвижном состоянии или движущиеся со скоростью менее 60 км/ч;
  • скрытые и защищенные укрытиями огневые средства противника.

Дальность, обеспечивающая эффективное поражение, должна составлять не более 2 км. К 1967 году был готов первый образец, испытания которого с треском провалились.

После проведенного ряда доработок и исправлений в начале 1969 года начался новый этап проверок, но и он завершился плохо. Комплекс был признан не готовым к серийному производству.

Сотрудники КБ оперативно устранили полученные замечания и после успешно сданных экзаменов в начале осени 1970 года ПТРК 9К111 «Фагот» с ракетой 9М111 был принят на вооружение Советской Армии.

К концу 1971 года серийное производство было налажено на Кировском заводе «Маяк».

К 1975 году боевая часть комплекса была модифицирована, в том числе и введением новых моделей ракет:

  • 9М111-2 с повышенной бронепробиваемостью;
  • 9М111М «Фактория» с увеличенной дальностью полета;
  • позднее была добавлена ракета 9М113 «Конкурс».

Ракета 9М113, созданная в середине семидесятых годов, имела улучшенную бронепробиваемость и меньший вес. Боевая часть построена по тандемному типу и изначально создавалась как отдельное противотанковое средство.

Боеприпасы переносного «Фагота» и самодвижущегося «Конкурса» взаимозаменяемы.

Состав комплекса

В состав противотанкового ракетного комплекса «Фагот» входит:

  • переносная пусковая установка складывающаяся 9П135;
  • ракеты в пусковых контейнерах;
  • аппаратура для проверки;
  • запасные части и инструменты.

Пусковая установка

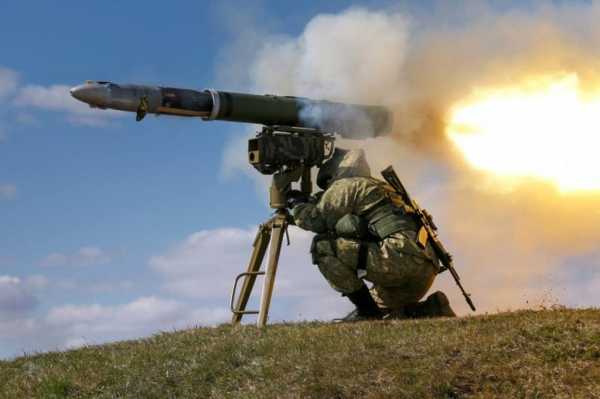

Запуск реактивных противотанковых ракет производится при помощи пусковой установки состоящей из:

  1. блока управления 9С451;
  2. визира 9Ш119;
  3. механизма запуска 9П155;
  4. станка 9П56.

Наземный блок управления предназначен для поиска и обнаружения цели, наблюдения за ней, производства выстрела, сопровождения реактивной ракеты до объекта.

Инфракрасный визир позволяет наводчику-оператору наблюдать точку наводки и держать ракету на линии прицеливания. Он так же снабжен индикатором световых помех, посредством которого наводчику сообщается, что в поле зрения действует помеха, влияющая на процесс наведения.

Механизм запуска имеет механический предохранитель и спусковую скобу, нажатием на которую производится выстрел.

Станок представляет собой треногу с вертлюгом, подъемным и поворотным механизмом, позволяющим вести круговой обстрел. Он сконструирован так, что стреляющему, приходится занимать лежачее положение или проводить стрельбу из окопа.

Но этим уменьшается боевой профиль и повышается живучесть огневого средства на поле боя, что играет главную роль при оборонительных операциях и огневых засадах. Модификация пусковой установки 9П135М имеет возможность установки на боевую технику, в том числе на БМП-2 и БМД-2.

При необходимости два члена экипажа легко переводят комплекс из машинного варианта в переносной.

Ракета в транспортно-пусковом контейнере

Контейнер представляет собой трубу из стекловолокна со съемными крышками.

Ракета состоит из четырех частей:

  • управляющая;
  • боевая;
  • двигательная;
  • вспомогательная.

Управляющая часть создана по специальной аэродинамической схеме «утка» и отвечает за наведение выстрела на цель. В носовой части самой ракеты смонтированы пластмассовые рули, оснащенные электромагнитным приводом.

В хвостовой части закреплено хвостовое оперение в виде раскрывающихся после выстрела лепестков. Сделаны они из гибкой стали, уложены внутри ТПК и раскрываются под действием силы упругости материала, после выхода из контейнера.

Управление осуществляется рулями, расположенными в голове ракеты, а сигнал доставляется от наземной аппаратуры управления по проводам. Хвостовое оперение не дает ракете рыскать и уходить с траектории полета.

Боевая часть состоит из кумулятивного заряда, позволяющего вывести из строя технику или укрытую огневую точку противника. Позволяет пробивать до 400 мм гомогенной брони. Тандемная боевая часть позволяет пробивать до 460 мм брони.

Двигательная часть оснащена двухсопельным реактивным двигателем и пороховым вышибным зарядом. Вышибной заряд предназначался для вывода ракеты из ТПК на линию стрельбы.

Основной двигатель начинал работу после выхода на линию цели и доставлял боевую часть к цели.

Вспомогательная часть размещена в хвостовом оперении и состоит из инерционной катушки с полевым кабелем и лампы-фары с зеркалом. Полевой кабель предназначен для сообщения команд на электромагнитные рули от пусковой установки. При выстреле эти элементы защищены шторкой от воздействия порохового вышибного заряда, выводящего ракету на линию прицеливания.

Элементы сгорания этого заряда одновременно прогревают зеркало, чтобы оно не потело, при отрицательной температуре воздуха, во время полета. Лампа покрыта специальным лаком, защищающим глаза наводчика от бликов в глазах при выстреле.

На первых модификациях применялся трассер, но от него пришлось отказаться, так как иногда пережигался провод управления. Снаряд становился не управляемым и не подчинялся командам стрелка.

Лампа-фара обращена в сторону наводчика и предназначена для точного наведения ракеты и визуального наблюдения за ней. После выхода ракеты на траекторию полета включалась лампа. Наводчик через визир наблюдал за ней и целью одновременно. С помощью подъемного и поворотного механизма совмещал марку с целью и сопровождал объект.

Инфракрасный пеленгатор фиксировал положение ракеты по лампе-фаре выдавал команды на рули и выводил ее на курс сближения с целью до момента попадания.

Стабилизация во время полета осуществляется за счет вращения вокруг своей оси. Комплекс может быть оборудован тепловизионным прицелом «Мулат». Обеспечивающим уверенное обнаружение вражеской техники на дальностях до 3600 м.

Тактико-технические характеристики

Благодаря своим техническим характеристикам «Фагот» может уверенно поражать танки и бронемашины любых армий мира.

ТТХ переносного ПТРК

Характеристика9М1119М111М9М113
дальность стрельбы, мот 70 до 2000от 75 до 2500от 75 до 4000
калибр, мм120120120
скорострельность, выстрел/мин.333
скорость полета max, м/с240240250
время полета max, с1113,512
бронепробиваемость, ммдо 400до 460до 600
бронепробиваемость под углом 60°, ммдо 200до 230до 250
масса в походном положении, кг49,447,147,7
вьюк №1 (пусковая установка), кг22,522,522,5
вьюк №2 (две ракеты в контейнерах), кг26,924,625,2
масса в боевом положении с контейнером, кг363434
расчет, чел.222
время перевода в боевое положение, с150150150

Простота эксплуатации, небольшие габариты, масса, позволяющая маневрировать по полю боя, высокая точность и эффективность позволяет применять данный вид вооружения практически в любых боевых операциях.

С успехом ПТУР «Фагот» можно использовать против хорошо защищенных и укрытых средств поражения, командных и наблюдательных постов, корректировщиков артиллерийского огня и снайперов, а также не скоростных низколетящих объектов.

Недостатком является, только то, что поразить можно цели, находящиеся в визуальном контакте с наводчиком-оператором.

Пятидесятилетний ветеран боевых действий и службы в различных армиях мира востребован и в настоящее время.

Он используется в ряде гражданских войн и конфликтов по всему земному шару. В новостях из горячих точек то и дело мелькают различные боевые единицы, ставшие жертвой «Фаготов».

Итог

Время идет, техника модернизируется. В передовых армиях мира принимаются или уже стоят на вооружении средства технического противодействия ПТРК.

Использование оптико-электронного подавления сигналов приводит к снижению эффективности управляющего контура на реактивных снарядах второго поколения. Но им на смену приходят новые модели вооружения, с более защищенной от различного типа помех системой управления и мощнейшие кумулятивные заряды тандемного типа.

Это позволяет уверенно и гарантированно поражать цели с динамической защитой и модернизированной броней.

Видео

warbook.club

Переносный противотанковый комплекс 9К111 'Фагот'

В состав комплекса 9К111 "Фагот" входят:

  • складная переносная пусковая установка 9П135 (]]>9П135М]]>, 9П135М-1) с аппаратурой управления 9С451, прибором наведения ракеты 9Ш119М1 и механизмом пуска 9П155 на станке ]]>9П56 (9П56М)]]>
  • ракеты 9М111(9М111-2) в транспортно-пусковых контейнерах (см.]]>схему)]]>;
  • ЗИП
  • проверочная аппаратура и другая вспомогательная техника

Пусковая установка (ПУ) 9П135М-1 предназначена для наведения снарядов 9М111, 9М111-2, 9М111М и 9М113. ПУ 9П135М-1 состоит из станка 9П56М, прибора 9Ш119М1, аппаратурного блока 9С474-1 и механизма пуска 9П135.01.000, соединенных между собой кабелем.

Ракета 9М111 имеет аэродинамическую схему "утка" - в носовой части установлены аэродинамические рули с электромагнитным приводом, в хвостовой - раскрывающиеся после старта несущие поверхности (]]>компоновочную схему]]>) . Консоли крыльев были выполнены из тонких листов нержавеющей стали. Гибкость этих листов позволяла свертывать консоли вокруг корпуса ракеты перед загрузкой в транспортно-пусковой контейнер. После выхода из контейнера консоли сами раскрываются под действием сил упругости. Схема "утка" ранее не применялась в ПТУРС, т. к. блок рулевого привода мешал действию газовой струи кумулятивного заряда и соответственно снижалась бронепробиваемость. Было найдено нестандартное решение: блок рулевого привода располагался в головной части в пределах фокусного расстояния кумулятивного заряда, и в момент удара снаряда о броню происходил сдвиг рулевого привода относительно оси снаряда. Это не только упростило снаряд, но и дало возможность уменьшить его длину за счет частичного заполнения обычно свободного пространства перед боевой частью.

Ракета 9М111 оснащается единой разгонно-маршевой двигательной установкой однокамерного типа. Сочетание ее с вышибной двигательной установкой оптимально решило вопрос по точному выводу снаряда в поле зрения аппаратуры управления. Ракета оснащена кумулятивной боевой частью и поставляется в герметичном транспортно-пусковом контейнере.

В комплексе 9К111 применено полуавтоматическое наведение ракеты на цель - управляющие команды передаются на ракету по проводам. При боевом использовании комплекса наводчик наводит на цель и после старта ракета автоматически выводится на линию прицеливания. В полете ракета стабилизируется вращением и управляется отклонением носовых рулей по сигналам наземной аппаратуры управления, передаваемым с ПУ по проводной линии связи. В хвостовой части размещена катушка с проводом и лампа-фара с зеркальным отражателем. При срабатывании вышибного двигателя отражатель и лампа защищаются шторками, раскрываемыми после выхода ракеты из контейнера. В то же время продукты сгорания вышибного заряда прогревают зеркало отражателя, исключая возможность его запотевания при низких температурах. Лампа покрыта лаком, что предотвращает ослепление оператора при низкой освещенности. В состав системы управления также входит гироскопическое устройство, аппаратура приема команд, поступающих по проводной линии связи.

]]>]]>

Станок состоит из треноги, вертлюга, подъемного и поворотного механизмов. Винтовой подъемный механизм обеспечивает угол вертикального наведения от -20° до +20° Поворотный механизм допускает круговой обстрел, причем при необходимости вертлюг можно поворачивать вручную. Контейнер представляет собой трубу из стекловолокна со съемными задней и передней крышками. Конструкция опор позволяет регулировать высоту линии огня и допускает складывание в походном положении, при этом опоры совместно с трубчатыми поручнями образовывают ограждение вертлюга, люльки, прицела и прибора управления и принимают на себя механические воздействия. Для установки разработан простой редуктор, обеспечивающий легкое и плавное наведение установки в двух режимах (для малоподвижных и скоростных целей), с инерционным механизмом, исключающим рывки при наведении. В процессе отработки вышибной двигательной установки, обеспечивающей скорость вылета снаряда около 75 м/с, была решена задача устойчивости ПУ при выстреле путем достижения динамической уравновешенности в пределах 2 кгс, что составляет не более 3.5 и 1.7% от общего импульса, получаемого при выстреле снарядами "Фагот" и "Конкурс", соответственно. Это позволило применить ПУ с простейшими амортизирующими устройствами и обеспечить возможность стрельбы с любого грунта и при глубоком снеге с лыж, причем управление полетом снаряда начинается практически сразу после его выхода из ТПК. В комплексе успешно решена задача автоматизации пуска снаряда: оператор лишь нажимает на спусковой крючок, а последующие операции - выход аппаратуры на режим, открытие крышки контейнера, старт снаряда - происходят автоматически без его участия.

Прибор 9Ш119М1 принимает излучение лампы и определяет положение снаряда в полете относительно линии визирования. Индикатор световых помех 9С469МЗ предназначен для выдачи оператору предупреждающего сигнала о наличии в поле зрения прибора 9Ш119М1 световых помех, препятствующих нормальной работе 9К111. Вес пускового устройства 22,5 кг. Скорострельность - 3 выстрела в минуту. Пусковое устройство 9П135 и его модификация 9П135М легко разбираются. Так, на БМП-2 и БМД-2 пусковые направляющие устанавливаются на башне, а приборы управления - внутри боевого отделения. Там же в укладке слева в сложенном состоянии кладется тренога. При необходимости два члена экипажа БМП-2 или БМД-2 легко переводят комплекс "Фагот" из машинного варианта в выносной. В машинном варианте угол вертикального наведения пускового устройства 9П135 от -5° до +15°. Число ПТУРС - 4.

С пусковых установок 9П135 (9П135М) могут так же применяться ракеты 9М111М, 9М113, 9М113М комплексов "Фактория", ]]>"Конкурс"]]>, ]]>"Конкурс-М"]]>. После принятия на вооружение комплекса "Конкурс" ракеты 9М111 применяются и с боевых машин 9П148 этого комплекса.

]]>]]>Комплекс прост в эксплуатации, относительно легок и может переноситься расчетом из двух человек. Вес вьюка N1 командира расчета с пусковой установкой составляет 22.5кг. Второй номер расчета переносит вьюк N2 весом 26.85кг с двумя ракетами в ТПК.

Недостатком комплекса является возможность поражения цели только при условии ее визуальной видимости. Ракета имеет обычную (не тандемную) кумулятивную БЧ и не может поражать бронетехнику, оснащенную динамической защитой.

rbase.new-factoria.ru

Фагот (ПТУР) Википедия

«Фагот» (индекс ГРАУ — 9К111, по классификации МО США и НАТО — AT-4 Spigot, англ. Кран (втулка)[1]) — советский / российский переносной противотанковый ракетный комплекс с полуавтоматическим командным наведением по проводам. Предназначен для поражения визуально наблюдаемых неподвижных и движущихся со скоростями до 60 км/ч целей (бронированной техники противника, укрытий и огневых средств) на дальностях до 2 км, а ракетой 9М113 — до 4 км.

Разработан в КБ Приборостроения (Тула) и ЦНИИТочМаш[2]. Принят на вооружение в 1970 году. Модернизированный вариант — 9М111-2, вариант ракеты с увеличенной дальностью полёта и повышенной бронепробиваемостью — 9М111М.[3]

В комплекс входят:

  • складная переносная пусковая установка с аппаратурой управления и механизмом пуска;
  • ракета в пусковом контейнере 9М111 (или 9М113).

Конструкция и принцип действия

ПТРК срабатывает по следующим шагам:[4][5]

  1. Оператор визуально наводит комплекс на цель по оптическому прицелу. Сам ПТРК не умеет обнаруживать и сопровождать цели, поэтому считается полуавтоматическим.
  2. Оператор отдаёт команду на пуск ПТУР и срабатывает вышибной двигатель.
  3. Ракета 9М111, покинув ПТРК, расправляет рули из тонкой нержавеющей стали, которые просто за счёт их упругости сворачиваются при вставке в ТПК.
  4. За ракетой начинает из катушки разматываться провод управления.
  5. После того как ПТУР покинул ПТРК, открывается защитная шторка с лампой в хвостовой части ракеты.
  6. Оптический приёмник 9Ш119М1 на ПТРК обнаруживает угловые координаты ПТУР по работе лампы и начинает по проводу отдавать команды по удерживанию ПТУР на линии прицеливания. Приёмник 9Ш119М1 также может сообщить оператору, если цель пытается ставить световые помехи при полёте ПТУР.
  7. Команды, принимаемые от ПТРК, ракета отдаёт на рули электромагнитными приводами. При этом при отдаче команд ракета использует также данные встроенного в неё гироскопа для учёта своей текущей угловой ориентации в пространстве. Траектория полёта ракеты — спираль.
  8. Поскольку ПТРК не видит саму цель, а только следует за прицелом оператора, то оператору необходимо самому удерживать цель в прицеле, если она двигается, что требует специальной подготовки.

Ракета 9М111

Ракета 9М113 «Конкурс» (в пусковой установке) и ракета 9М111М «Фактория» в пусковом контейнере (стоит)
  • Дальность стрельбы: 70—2000 м[2]
  • Скорострельность: 3 выстр./ мин.
  • Средняя скорость полёта ракеты: 183 м/с[2]
  • Максимальная скорость полёта: 240 м/с
  • Время полёта на максимальную дальность: 11 с
  • Размеры ракеты, мм:
    • калибр (диаметр корпуса): 120
    • длина: 863
    • размах крыльев: 369
  • Размеры контейнера, мм:
    • длина: 1098
    • ширина: 150
    • высота: 205
  • Масса ракеты в ТПК: 13 кг.
  • Масса ракеты без ТПК: 11,3 кг
  • Вес кумулятивной боевой части: 2,5
  • Бронепробиваемость: до 600 мм[2]
  • Бронепробиваемость (под углом 60°): 200 мм[3]

Модификации

Со 120-мм ракетой 9М111 «Фагот» Со 135-мм ракетой 9М113 «Конкурс»

Ракеты

  • 9М111 Фагот (НАТО: AT-4 Spigot и AT-4A Spigot A) — на вооружении с 1970 года. Калибр ракеты 120 мм
  • 9М111-2 Фагот (НАТО: AT-4B Spigot B) — ракета с модернизированной ДУ. Калибр ракеты 120 мм. Максимальная дальность стрельбы — 2000 м. Бронепробивемость БЧ — до 460 мм гомогенной брони.
  • 9М111М Фактория / Фагот-М (НАТО: AT-4C Spigot C) — изменена конструкция корпуса и воронки боевой части для размещения заряда увеличенной массы и бронепробиваемости. Максимальная дальность стрельбы — 2500 м[6][7]
  • 9М113 Конкурс — калибр ракеты 135 мм. Максимальная дальность стрельбы — 75—3000 м. Бронепробиваемость кумулятивной БЧ — до 600 мм.
  • 9М113М Конкурс — калибр ракеты 135 мм. Дальность стрельбы — 75—4000 м. Бронепробивемость тандемно-кумулятивной БЧ — до 800 мм за ДЗ.

Пусковые устройства

  • 9П135 — масса ПУ 22,5 кг. Может использоваться только с ракетами серии 9М111 Фагот.
  • 9П135М — может применяться для стрельбы и наведения как ракет 9М111 Фагот, так и 9М113 Конкурс.
  • 9П135М1 — модернизированная версия 9П135.
  • 9П135М2 — модернизированная версия 9П135.
  • 9П135М3 — поступила на вооружение в начале 1990-х годов. Имеет 13 кг тепловизор с дальностью наведения до 2500 м (ночью).
  • 9С451М2 — разрабатываемое ПУ с ночным прицелом, снабжённым системой автоматического затемнения.

Эксплуатация

Операторы ПТРК «Фагот»

Наличие ПТРК «Фагот» в ВС стран мира оценивается следующими числами[8]:

Комплекс 9К111 «Фагот» экспортировался во многие страны мира и применялся во многих локальных конфликтах. Так, в 2004 году была задержана машина с «Фаготом» в Южной Осетии.[14] Фагот активно использовался во время Войны в Южной Осетии, в частности во время боя в селе Никози.[15]

В августе 2015 года было опубликовано видео, на котором в ходе вооружённого конфликта в Йемене, повстанцам-хуситам удаётся уничтожить с помощью ПТРК Фагот танки американского производства M1 Abrams, состоящие на вооружении Саудовской Аравии[16].
