ПТР Симонова Википедия
| ПТРС | |
|---|---|
 ПТРС | |
| Тип | противотанковое ружьё |
| Страна | СССР СССР |
| Годы эксплуатации | 1941 год—н.в |
| Принят на вооружение | 1941 |
| На вооружении | СССР, КНДР, Китай |
| Войны и конфликты | Великая Отечественная война, Корейская война 1950—1953, Вооружённый конфликт на востоке Украины |
| Конструктор | Симонов, Сергей Гаврилович |
| Разработан | 1941 год |
| Годы производства | 1941—1945 годы |
| Всего выпущено | 190 615 (77 в 1941 году) |
| Масса, кг | 20,93 кг (без патронов) 22 кг (с патронами)[1] |
| Длина, мм | 2108 мм |
| Длина ствола, мм | 1350 мм |
| Патрон | 14,5×114 мм (См. Патроны)[1] |
| Калибр, мм | 14,5 мм |
| Принципы работы | отвод пороховых газов |
| Скорострельность, выстрелов/мин | до 15 (боевая скорострельность)[1] |
| Начальная скорость пули, м/с | 1020[1] |
| Прицельная дальность, м | 1500 м[1] |
| Максимальная дальность, м | 800 м (эффективная)[1] |
| Вид боепитания | постоянный магазин на 5 патронов, пачечное заряжание |
| Прицел | секторный |
| Медиафайлы на Викискладе | |
Противотанковое самозарядное ружьё обр. 1941 г. системы Симонова (ПТРС, индекс ГРАУ — 56-В-562) — советское самозарядное противотанковое ружьё, принятое на вооружение 29 августа 1941 года. Предназначалось для борьбы со средними и лёгкими танками и бронемашинами на дистанциях до 500 м. Также ружья применялись для ведения огня по ДОТ-ам/ДЗОТ-ам и огневым точкам, прикрытым броней, с дистанций до 800 м, и по самолётам с дистанций до 500 м [1]. Во время войны экземпляры ПТРС были захвачены противником и использовались впоследствии германскими войсками и их союзниками. Такие трофейные ружья получили в вермахте наименование Panzerbüchse 784 (r) или сокращённо PzB 784 (r).
ru-wiki.ru
ПТР Симонова Википедия
| ПТРС | |
|---|---|
| ПТРС | |
| Тип | противотанковое ружьё |
| Страна | СССР СССР |
| Годы эксплуатации | 1941 год—н.в |
| Принят на вооружение | 1941 |
| На вооружении | СССР, КНДР, Китай |
| Войны и конфликты | Великая Отечественная война, Корейская война 1950—1953, Вооружённый конфликт на востоке Украины |
| Конструктор | Симонов, Сергей Гаврилович |
| Разработан | 1941 год |
| Годы производства | 1941—1945 годы |
| Всего выпущено | 190 615 (77 в 1941 году) |
| Масса, кг | 20,93 кг (без патронов) 22 кг (с патронами)[1] |
| Длина, мм | 2108 мм[1] |
| Длина ствола, мм | 1350 мм |
| Патрон | 14,5×114 мм (См. Патроны)[1] |
| Калибр, мм | 14,5 мм |
| Принципы работы | отвод пороховых газов |
| Скорострельность, выстрелов/мин | до 15 (боевая скорострельность)[1] |
| Начальная скорость пули, м/с | 1020[1] |
| Прицельная дальность, м | 1500 м[1] |
| Максимальная дальность, м | 800 м (эффективная)[1] |
| Вид боепитания | постоянный магазин на 5 патронов, пачечное заряжание |
| Прицел | секторный |
| Медиафайлы на Викискладе | |
Противотанковое самозарядное ружьё обр. 1941 г. системы Симонова (ПТРС, индекс ГРАУ — 56-В-562) — советское самозарядное противотанковое ружьё, принятое на вооружение 29 августа 1941 года. Предназначалось для борьбы со средними и лёгкими танками и бронемашинами на дистанциях до 500 м. Также ружья применялись для ведения огня по ДОТ-ам/ДЗОТ-ам и огневым точкам, прикрытым броней, с дистанций до 800 м, и по самолётам с дистанций до 500 м
История
Производство ПТРС было начато в ноябре 1941 года, первые выпущенные ружья были переданы в войска для испытаний. В ноябре 1941 года ПТРС впервые применили в боях на московском направлении стрелки батальона Р. Габараева 437-го стрелкового полка 154-й стрелковой дивизии РККА[2].
Всего в 1941 году успели выпустить только 77 ружей. В дальнейшем производство ПТРС было увеличено и в 1942 году их было выпущено 63 308 штук. Производство ПТРС было прекращено в 1945 году, всего было выпущено 190 615 ружей этого вида[3].
Описание
Автоматика ПТРС работает по принципу отвода части пороховых газов из ствола. Имеется газовый регулятор на три положения для дозирования отводимых на поршень газов в зависимости от условий эксплуатации. Запирание осуществляется перекосом остова затвора в вертикальной плоскости. Ударно-спусковой механизм обеспечивает огонь только одиночными выстрелами. По израсходовании патронов затвор останавливается в открытом положении. Предохранитель флажковый.
Ствол имеет восемь правых нарезов и снабжен дульным тормозом. На затыльнике приклада установлен амортизатор (подушка).
Магазин неотъёмный, с откидной нижней крышкой и рычажным подавателем. Снаряжение магазина производилось снизу пятипатронной металлической обоймой (пачечное заряжание), патроны расположены в шахматном порядке. Ружьё комплектовалось шестью обоймами.
Прицел открытый, секторного типа, на дистанции от 100 до 1500 м.
ПТРС тяжелее и конструктивно сложнее, чем ПТРД, но скорострельнее на 5 выстрелов в минуту. ПТРС обслуживал расчёт из двух человек. В бою ружьё мог переносить один номер расчёта или оба вместе (рукоятки для переноски крепились на стволе и прикладе). В походном положении ружьё разбиралось на две части — ствол с сошкой и ствольная коробка с прикладом — и переносилось двумя номерами расчёта.
Патроны
Для стрельбы из ПТРС предназначены 14,5-мм патроны следующих образцов:
Характеристики
Бронепробиваемость:
- на 100 м под углом 90° — 30-40 мм,
- на 300 м под углом 60-90° — 27,5 мм[4].
Требования нормального боя для ПТРС[1]:
- три или четыре пробоины из четырёх вмещаются в круг диаметром 22 см;
- средняя точка попадания отклоняется от контрольной точки не более чем на 7 см по вертикали и не более чем на 5 см по горизонтали.
Проверка боя осуществляется стрельбой на дальности 100 м, положение — лёжа с сошек, патроны с пулей Б-32.
Показатели рассеивания пуль при стрельбе из приведённого к нормальному бою ПТРС:
| Дальность стрельбы, м | Сердцевинные полосы по высоте, см | Сердцевинные полосы по ширине, см |
| 100 | 21 | 18 |
| 200 | 42 | 36 |
| 300 | 63 | 55 |
| 400 | 84 | 73 |
| 500 | 105 | 92 |
Где сердцевинная полоса — полоса рассеивания, содержащая в себе 70 % попаданий[5].
Отражение в культуре и искусстве
Упоминания о ПТРС и его применении есть во многих произведениях: в том числе, в литературно-художественных произведениях, кинофильмах, аниме и компьютерных играх[6].
Литература
Примечания
- ↑ 1 2 3 4 5 6 7 8 9 Наставление по стрелковому делу. Противотанковое самозарядное ружьё обр. 1941 г. системы Симонова — ПТРС. Противотанковое однозарядное ружьё обр. 1941 г. системы Дегтярева — ПТРД (1944)
- ↑ Е. З. Воробьев. Москва: близко к сердцу. Страницы героической защиты города, 1941 — 1942. 2-е изд., доп. М., 1989. стр.222-223
- ↑ В.И. Шунков. Боевое и служебное оружие России. М., ЭКСМО, 2012. стр.451, 459
- ↑ Противотанковые-винтовки ЧАСТЬ 2: Иностранные
- ↑ Основы огневой подготовки Архивировано 10 февраля 2012 года.. (PDF) — Спб: Военная кафедра РГГМУ, 2006.
- ↑ PTRS-41 rifle / Internet Movie Firearms Database
Ссылки
wikiredia.ru
Противотанковое ружье Сергея Симонова сделано за 22 дня
В этот день 77 лет назад постановлением Государственного комитета обороны СССР на вооружение Красной армии было принято самозарядное противотанковое ружье системы Симонова, которое внесло свой вклад в дело приближения Победы СССР в Великой Отечественной войне.
Противотанковое ружье за 22 дня
С началом Великой Отечественной войны советская пехота испытывала огромный дефицит компактных и переносных противотанковых средств. Понимая это, а также осознав допущенные ошибки довоенной поры о разработке и широком внедрении в войска оружия данного класса в крайне сжатые сроки, создание противотанковых ружей, так нужных войскам, 8 июля 1941 года поручили сразу двум прославленным советским оружейникам: Сергею Гавриловичу Симонову и Василию Алексеевичу Дегтярёву. Уже к концу месяца были представлены 14,5 мм противотанковые ружья ПТРС-41 Симонова и ПТРД Дегтярева. По итогам прошедших испытаний оба ружья приняли на вооружение и приступили к их производству.
По своим боевым и эксплуатационным качествам ПТРС-41 превосходил практически все подобные иностранные системы, позволяя советским пехотинцам успешно бороться с легкобронированной техникой противника на расстояниях до 300 метров. ПТРС-41 имело калибр 14,5×114 мм, вес 22 килограмма и длину 2,1 метра. Расчет из двух человек мог переносить его собранным на поле боя или разобрав на две части. С введением в войска данных ружейных систем значительно повысилась огневая мощь Красной армии, обладавшей до этого из ручных противотанковых средств только гранатами и бутылками с зажигательной смесью, которые были эффективны только на дистанциях до 20 метров.
Противотанковое ружье Симонова получило высокую оценку у солдат на всех фронтах. Оно обладало такими боевыми качествами, как простота в обращении, безотказность в стрельбе и высокая бронепробиваемость. Наличие пятизарядного магазина и возможности ведения полуавтоматического огня выгодно отличали ружье Симонова от ПТР Дегтярева. Немецкие войска на тех направлениях нашей обороны, где были задействованы подразделения противотанковых ружей были вынуждены замедлять свое наступление, теряя свои бронетранспортеры и танки.
На начальном этапе Великой Отечественной войны противотанковые ружья наносили большой урон ходовой части и бортовым бронеплитам всех танков и легко бронированной техники Германии и их союзников, а также приборам наблюдения, смотровым щелям. Кроме этого, особо эффективны были ружья, в частности ПТРС-41, против ДОТов, пулеметных точек, в уличных боях и против низколетящей авиации.
Один из таких боевых эпизодов с уничтожением самолета произошел на Пуркарском плацдарме у Днестра весной 1944 года, где закрепился и удерживал оборону 1-й стрелковый батальон 509-й стрелкового полка 236-й стрелковой Днепропетровской дивизии. Отражая яростные атаки противника, применяя противотанковые ружья и стрелковое вооружение, бойцы страдали от действия вражеской воздушной разведки, которая корректировала удары артиллерии. Командир взвода противотанковых ружей лейтенант Тимофей Петенёв организовал уничтожение 21 мая 1944 года немецкого самолета-разведчика ФВ-189, который наши солдаты прозвали «Рама». Прицельным залпом пяти ружей одновременно вражеский самолет был успешно сбит.
В течение 1941-1943 годов в связи с более сложной конструкцией, противотанковое ружье Симонова осваивалось в производстве не такими быстрыми темпами, как ПТРД. Так, в 1941 году удалось выпустить всего 77 единиц этого ружья, до конца 1942 года было произведено еще свыше 60 тысяч штук, а всего до конца 1943 года было произведено около 200 тысяч ПТРС-41.

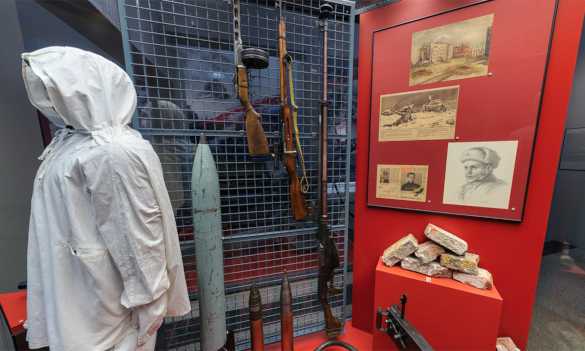

В фондах Музея Победы и на основной военно-исторической экспозиции «Подвиг и Победа великого народа» хранятся и экспонируются три противотанковых ружья конструкции Симонова и семь ружей Дегтярева. Посетители музея также могут сделать фото на память с противотанковым ружьем Симонова в фотостудии «Военный фотоальбом».
Читайте также:
Автомат «Шмайссер» не был массовым оружием немецкой…
Массовое оружие вермахта: мифы и реальность
Старое, но действенное оружие — ПТРД и ПТРС
Оружие Победы: пистолет-пулемет Судаева
Пять легенд Тульского оружейного завода
military.pravda.ru
Противотанковые ружья Дегтярева и Симонова » Военное обозрение
26-е сентября 1943 года. Взвод противотанковых ружей 78-го Гвардейского полка под командованием младшего лейтенанта Николая Пряничникова одним из первых форсировал Днепр. После кровопролитного боя солдатам удалось захватить плацдарм на противоположном берегу реки. Враг потерял тактически важный рубеж и уже не мог контролировать этот небольшой участок, на который переправлялись наши войска. Противник несколько раз пытался его отбить, но гвардейцы отражали атаки одну за другой.
Под прикрытием танков противник предпринял еще одну попытку отвоевать плацдарм. Немецкие бронированные машины были уже в сотне метров от позиции лейтенанта Пряничникова, когда раздались выстрелы противотанковых ружей. Задымился один танк, затем другой, экипажи попытались покинуть горящие машины, но сразу же были уничтожены огнем советских автоматчиков. Оставшиеся танки стали разворачиваться, опасаясь попасть под огонь противотанковых ружей. Атака немцев захлебнулась. Плацдарм удалось удержать, переправа советских войск через Днепр продолжалась. За проявленное мужество младшему лейтенанту Николаю Пряничникову было присвоено звание Героя Советского Союза. Этот бой в очередной раз доказал, что в определенных ситуациях противотанковое ружье способно заменить противотанковое орудие.
В конце 30-х годов некоторые советские военачальники сомневались в целесообразности применения противотанковых ружей. Танки совершенствовались, их броня становилась толще и толще. Сложилось мнение, что на вооружении вероятного противника будут, в основном, танки с мощной броневой защитой, против которой противотанковое ружье считалось бесполезным. Но военачальники Красной Армии переоценили противника, Германия начала войну с Советским Союзом, в основном, легкими и средними танками с толщиной брони не более 40 мм. Немцы, рассчитывая на Блиц-крик, использовали в качестве главной ударной силы танковые соединения.
Танкам Вермахта зачастую противостояли бойцы, вооруженные связкой гранат и бутылками с зажигательной смесью. Остановить танковые армады это не могло, и стремительное наступление гитлеровцев на Москву продолжалось. Противотанковое ружье в сложившихся условиях было в высшей степени актуально, его предстояло создать в кратчайшие сроки. Из-за чрезвычайной важности эту задачу поручили сразу двум опытным конструкторам-оружейникам — Василию Алексеевичу Дегтяреву и Сергею Гавриловичу Симонову. Новое оружие требовалось создать всего за один месяц. Дегтярев и Симонов немедленно приступили к работе. Как и вся страна, они внимательно следили за положением на фронте.
Позже Василий Дегтярев вспоминал: «По первым же сводкам Совинформбюро мы поняли, что главная ударная сила фашистов в танке. Их надо было остановить. Это могли сделать противотанковые пушки, но их было мало, а наладить массовое производство пушек не так-то легко. Значит, нужно легкое в производстве, дешевое и эффективное оружие. Этим оружием могло быть только противотанковое ружье».
Сергей Симонов при создании противотанкового ружья использовал свои же конструктивные решения, примененные в автоматической винтовке АВС-36. То есть фактически, в основу противотанкового ружья легли многие узлы автоматической винтовки Симонова, увеличенные под патроны калибра 14,5 мм. «Времени для экспериментов не было, — вспоминал Симонов, — ведь нам дали всего месяц сроку».
«Через 22 дня после этого оба ружья были представлены Государственной комиссии. Дегтярев представил ружье полуавтоматическое однозарядное, Симонов — пятизарядное самозарядное противотанковое ружье. Достаточно редкий случай в практике — оба представленных образца были приняты на вооружение».
Калибр ружей был одинаков — 14,5 мм. Ружье Симонова было тяжелее ПТРД на 3,5 кг и длиннее почти на 11 см. Вес пули и ее начальная скорость были одинаковые. Что касается скорострельности, то ПТРС по этому показателю превосходило ружье Дегтярева.
«Каковы были характерные особенности? Значит, ружье Дегтярева было значительно проще по устройству, оно было полуавтоматическим. То есть, после выстрела затвор открывался автоматически, и выбрасывалась стреляная гильза. Патрон вкладывался в патронник вручную, и вручную закрывался и запирался затвор. Ружье Симонова имело более сложную конструкцию, оно было пятизарядное, с магазином на 5 патронов, с пачным заряжанием, то есть патроны, снаряженные в пачку, вставлялись снизу в этот магазин, чем обеспечивалось значительно более высокая его скорострельность».
Военный парад 7-го ноября 41-го года в Москве, вооруженные колонны красноармейцев, пройдя по Красной Площади, сразу отправлялась на фронт. Враг был всего в нескольких десятках километров от стен столицы. В строю также прошли противотанкисты с новыми, еще ни разу не обстрелянными ружьями Дегтярева. В большинстве своем эти солдаты ни разу не видели вражеского танка, впереди – испытание, испытание нового оружия, испытание личного мужества.
О том, что чувствовали бойцы перед приближающимся немецким танком, можно представить по эпизоду из картины Григория Чухрая «Баллада о солдате». Герой фильма, Алеша Скворцов, подбивает из противотанкового ружья Дегтярева 2 немецких танка. Требовались незаурядная выдержка и настоящее мужество, чтобы с противотанковым ружьем в руках противостоять огромной машине. Требовалось подпустить танк на достаточно близкую дистанцию, только так его можно было поразить наверняка, и порой ценой промаха становилась жизнь бронебойщика.
«- А! Не любишь!».
«Несмотря на то, что прицельная дальность этих ружей обозначалась у ПТРД как 1000 м, у ПТРС — 1500 м, на самом деле они, конечно, были эффективны на дальностях порядка до 300 м, при стрельбе именно по танкам противника. На больших дальностях эти ружья способны были бороться с легкобронированной техникой, с огневыми точками противника, вплоть до борьбы с низколетящими воздушными целями».
Боевое крещение нового оружия состоялось 16-го ноября 41-го года в районе деревни Ширяево под Москвой. Огнем своих ПТР бронебойщики уничтожили 10 танков и несколько бронемашин противника. Позже, когда удалось осмотреть подбитую технику, на некоторых танках было обнаружено до 15-ти пробоин. Противотанковые ружья показали свою высокую надежность и эффективность в борьбе с бронированными монстрами.
«Когда в совершенстве владеешь оружием – не страшны немецкие танки. В отдельную роту противотанковых ружей пришли бойцы-добровольцы по истреблению фашистских танков».
В 41-м для борьбы с танками был создан патрон БС-41 калибра 14,5 мм. БС означает «бронебойный сердечник», он был выполнен из сплава вольфрама под названием «победит» и победитовые пули побеждали немецкую броню.
«Такая участь ждет каждый танк врага, если огонь ведут мастера своего дела».
Противотанкист мог надежно поражать легкие и средние танки противника, при попадании в бензобак, моторное отделение и боеприпасы, пробивая броню на дистанции до 300 м.
«До танка 100 метров. Один из двух танков подбит. Фашистские танкисты, пытавшиеся спастись бегством, уничтожены нашими автоматчиками».
Постепенно в ходе войны роль противотанковых ружей снижалась. Начиная со второй половины 43-го, у немцев появились тяжелые танки и самоходные орудия с мощной броневой защитой. Противотанковому ружью она была уже не по силам, но это не означало, что от бронебойных ружей отказались совсем. Их стали использовать, главным образом, против огневых точек, бронемашин и бронетранспортеров, иногда из ПТР вели стрельбу даже по самолетам, правда, без особого успеха.
К концу войны количество противотанковых ружей в действующей армии из почти полумиллиона единиц уменьшилось до 40 000, а с января 45-го их производство было и вовсе прекращено. Но в первой половине войны, особенно в битве за Москву, противотанковые ружья сыграли очень существенную роль. Своим метким огнем советские бронебойщики остановили вражеские танки у стен столицы и внесли свой весомый вклад в общее дело победы.
armsofwar.ru
Противотанковое ружьё Симонова — это… Что такое Противотанковое ружьё Симонова?
- Противотанковое ружьё Симонова
ПТРС-41
ПТРСТип: Противотанковое ружьё Страна: СССР История службы: Годы эксплуатации: 1941—? Использовалось: СССР, КНДР, Китай Войны и конфликты: Вторая мировая война, Корейская война История производства: Конструктор: Симонов, Сергей Гаврилович Разработан: 1941 Годы производства: 1941 — 1945 Всего выпущено: N/A Варианты: прорабатывалась установка оптического прицела Характеристики Масса: 20,9 кг Длина: 2108 мм Длина ствола: 1219 мм Экипаж: 2 Патрон: 14,5 x 114 мм Калибр: 14,5 мм Механизм: самозарядный, с газоотводом Дульная скорость, м/с: 1012 Прицельная дальность: 400 м Максимальная дальность: 800 м Вид боепитания: постоянный магазин на 5 патронов, пачечное заряжание ПТРС — противотанковое ружьё Симонова обр. 1941 г. (ПТРС-41, Индекс ГРАУ — 56-В-562) — 14,5-мм самозарядное противотанковое ружьё периода Великой Отечественной войны.
Конструктор — Симонов, Сергей Гаврилович
Описание
Автоматика ПТРС работает по принципу отвода части пороховых газов из ствола. Имеется газовый регулятор на три положения для дозирования отводимых на поршень газов в зависимости от условий эксплуатации. Запирание осуществляется перекосом остова затвора в вертикальной плоскости. Ударно-спусковой механизм обеспечивает огонь только одиночными выстрелами. По израсходовании патронов затвор останавливается в открытом положении. Предохранитель флажковый.
Магазин несъёмный, с откидной нижней крышкой и рычажным подавателем. Заряжание производилось снизу, металлической обоймой (пачкой) с пятью патронами, расположенными в шахматном порядке. Ружьё комплектовалось шестью пачками.
Прицел открытый, секторного типа, на дистанции от 100 до 1500 м.
Ствол снабжен дульным тормозом. На затыльнике приклада установлен амортизатор (подушка).
ПТРС тяжелее и конструктивно сложнее ПТРД, но скорострельнее на 5 выстрелов в минуту. Огонь вёлся 14,5×114 мм патронами с бронебойно-зажигательными пулями двух типов — Б-32 со стальным закалённым сердечником и БС-41 с металлокерамическим сердечником.
ПТРС обслуживал расчёт из двух человек. В бою ружьё мог переносить один номер расчёта или оба вместе (рукоятки для переноски крепились на стволе и прикладе). В походном положении ружьё разбиралось на две части — ствол с сошкой и ствольная коробка с прикладом — и переносилось двумя номерами расчёта.
Производство
В 1941 г. было изготовлено 17 765 противотанковых ружей. Из них только 77 были ПТРС, а остальные — ПТРД. Это объяснялось более сложной конструкцией симоновского образца и большими затратами на его производство.
В дальнейшем, когда выпуск ПТР стабилизировался, это соотношение несколько выравнялось. В 1942 г. было произведено 184 800 ПТРД и 63 308 ПТРС
Бронепробиваемость, мм
- на 100 м — 50-60мм
- на 300 м — 40мм
См. также
видео
Wikimedia Foundation. 2010.
- Противотанковое ружье Дегтярева
- Противотанковые пушки
Смотреть что такое «Противотанковое ружьё Симонова» в других словарях:
Противотанковое ружьё — В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете … Википедия
ПРОТИВОТАНКОВОЕ РУЖЬЁ — (ПТР), огнестрельное оружие с нарезным стволом, предназначенное для поражения бронированных целей. Высокая начальная скорость пули в ПТР обеспечивается за счёт увеличения порохового заряда и удлинения ствола. Для удобства стрельбы ПТР, как… … Военная энциклопедия
Противотанковое ружье — Противотанковое ружьё Симонова ПТРС 41 Tankgewehr M1918 Lahti L 39 … Википедия
Противотанковое ружье — (ПТР) огнестрельное оружие с нарезным стволом, предназначенное для поражения бронированных целей (лёгких и средних танков, бронемашин и др.) бронебойно зажигательными пулями на дальностях до 500 м. Первые ПТР появились в конце 1 й мировой … Большая советская энциклопедия
ружьё противотанковое ПТРД-41 — Дегтярёв 1941 Красная Армия в начале войны не имела противотанковых ружей по причине чисто субъективного характера: по данным бывшего тогда начальником Главного артиллерийского управления маршала Г.И. Кулика считалось, что германские… … Военная энциклопедия
ПТР — Противотанковое ружьё Симонова ПТРС 41 Tankgewehr M1918 Lahti L 39 … Википедия
Противотанковые ружья — Противотанковое ружьё Симонова ПТРС 41 Tankgewehr M1918 Lahti L 39 … Википедия
ПТРС-41 — ПТРС Тип: Противотанковое ружьё Страна: СССР История службы: Годы эксплуатации: 1941 ? Использовалось: СССР, КНДР … Википедия
Список аббревиатур — Это служебный список статей, созданный для координации работ по развитию темы. Данное предупреждение не устанавливается на информационные списки и глоссарии … Википедия
14,5×114 мм — Чертёж патрона с бронебойно зажигательной пулей со стальным сердечником Б 32 Тип патрона … Википедия
dic.academic.ru
Противотанковые ружья Дегтярева ПТРД и Симонова ПТРС. Оружие Победы
Первые работы по созданию противотанковых ружей (ПТР) в СССР были начаты в начале 1930-х годов, во второй половине 1930-х годов они были интенсифицированы. В 1938 году разработали основные критерии противотанкового ружья, отвечающего требованиям современного маневренного боя. Тогда же в 1938 году был разработан первый образец 14,5-мм патрона. Однако отношение к ПТР у военных было неоднозначным. После начала Великой Отечественной войны, в июне 1941 года было принято решение возобновить работы над созданием ПТР.
К работе над созданием противотанковых ружей были привлечены оружейники Н.В. Рукавишников, В.А. Дегтярёв и С.Г. Симонов. Рабочие проекты В. А. Дегтярёв и С.Г. Симонов завершили одновременно. У обоих конструкторов разработка и изготовление опытных образцов заняла по 22 дня.
16 июля 1941 года 14,5-мм патрон с бронебойно-зажигательной пулей со стальным каленым сердечником был принят на вооружение РККА под обозначением «14,5-мм патрон Б-32».
29 августа 1941 года противотанковое однозарядное ружьё образца 1941 года системы Дегтярёва ПТРД и противотанковое самозарядное ружьё обр. 1941 г. системы Симонова ПТРС были приняты на вооружение ВС СССР. Они предназначались для борьбы со средними и лёгкими танками и бронемашинами на расстояниях до 500 метров. Также из ружей мог вестись огонь по дотам, дзотам и огневым точкам, прикрытым броней, на расстояниях до 800 м и по самолётам на расстояниях до 500 м.
Ствол ПТРД имеет канал с восемью нарезами, вьющимися слева вверх направо, дульный тормоз для уменьшения отдачи, посередине располагаются рукоятка для переноски оружия и паз для крепления сошек. В передней части ствола имеется основание мушки (на которое посажена мушка), а в задней — кронштейн прицела.
На ствольной коробке ПТРД слева расположена затворная задержка, а снизу — спусковой механизм. Снаружи ствольная коробка имеет: верхнее окно (для вкладывания патрона), нижнее окно (для выбрасывания стреляной гильзы), площадку с выступом (для соединения с прикладом), вырез (для движения рукоятки затвора при запирании и отпирании канала ствола). Внутри ствольная коробка имеет: канал для помещения затвора, два продольных паза и два опорных выступа.
Спусковой механизм ПТРД состоит из спускового крючка, спускового рычага, шептала и двух пружин (для шептала и спускового рычага).
Прицел ПТРД состоит из кронштейна, целика с прорезью и пружины. В ранних образцах кронштейн имеет отверстие, по которому вверх и вниз передвигается целик. В нижнем положении целик соответствует расстояниям стрельбы до 400 м, а в верхнем — от 400 м до 1000 м. В поздних же целик поворачивается на оси на 90°, также имея два положения для стрельбы на дистанции до 400 м и от 400 м до 1000 м.
Мушка вдвинута в паз основания мушки и может передвигаться влево и вправо при приведении ПТРД к нормальному бою.
Затвор ПТРД состоит из остова затвора и ударного механизма. Остов затвора имеет: рукоятку, чашечку с венчиком (для помещения шляпки патрона), канал (для прохода бойка ударника), паз (для помещения выбрасывателя), гнездо (для отражателя и его пружины), два боевых выступа (для запирания ствола), скошенный вырез (отводящий назад ударник при открывании затвора), кольцевой паз (в который входит кольцевой выступ соединительной муфты для сцепления ударного механизма с остовом затвора) и два отверстия (отводящие пороховые газы в случае их прорыва внутрь затвора). Ударный механизм состоит из ударника (имеющего выступ с боевым взводом), соединительной муфты (соединяющей ударный механизм с затвором), боевой пружины (посылающей ударник в переднее положение), ограничительной трубки (ограничивающей отход ударника назад), муфты бойка (предохраняющей боёк от расцепления с ударником) и бойка (разбивающего капсюль).
Приклад ПТРД крепится к ствольной коробке и состоит из плечевого упора (подушки) с наружной трубой и спусковой коробки с внутренней трубой. В наружной трубе расположена пружина амортизатора, а слева находится упор для щеки наводчика. Справа имеется прилив с кривой гранью для открытия затвора после выстрела. К подушке и наружной трубе прикреплён деревянный упор для удержания левой рукой во время стрельбы. В спусковой коробке с внутренней трубкой находится спусковой механизм. К внутренней трубке для удобства стрельбы прикреплена пистолетная рукоятка. Спусковая коробка имеет площадку для соединения приклада со ствольной коробкой, отверстие для шпильки (крепящей спусковую коробку со ствольной) и спусковую скобу (предохраняющую от случайного нажатия на спусковой крючок).
Принадлежность к ПТРД: составной шомпол, ключ, отвёртка, двугорловая маслёнка и ёршик. Также на каждое ружьё имеются две брезентовых патронных сумки (на 20 патронов каждая), два брезентовых чехла (на казённую и дульную части ружья) и формуляр (с результатами проверки боя, количеством выстрелов, задержками и способами их устранения).
Автоматика ПТРС работает по принципу отвода части пороховых газов из ствола. Имеется газовый регулятор на три положения для дозирования отводимых на поршень газов в зависимости от условий эксплуатации. Запирание осуществляется перекосом остова затвора в вертикальной плоскости. Ударно-спусковой механизм обеспечивает огонь только одиночными выстрелами. По израсходовании патронов затвор останавливается в открытом положении. Предохранитель флажковый.
Ствол ПТРС имеет восемь правых нарезов и снабжен дульным тормозом. На затыльнике приклада установлен амортизатор (подушка).
Магазин ПТРС неотъёмный, с откидной нижней крышкой и рычажным подавателем. Заряжание производилось снизу, металлической пачкой с пятью патронами, расположенными в шахматном порядке. Ружьё комплектовалось шестью пачками.
Прицел ПТРС открытый, секторного типа, на дистанции от 100 до 1500 м.
ПТРС тяжелее и конструктивно сложнее, чем ПТРД, но скорострельнее на 5 выстрелов в минуту. ПТРС обслуживал расчёт из двух человек. В бою ружьё мог переносить один номер расчёта или оба вместе (рукоятки для переноски крепились на стволе и прикладе). В походном положении ружьё разбиралось на две части — ствол с сошкой и ствольная коробка с прикладом — и переносилось двумя номерами расчёта.
Для стрельбы из противотанковых ружей ПТРД и ПТРС используются патроны 14,5х114 мм:
• Б-32 — патрон с бронебойно-зажигательной пулей со стальным сердечником;
• БС-41 — патрон с бронебойно-зажигательной пулей БС-41 с металлокерамическим сердечником из карбида вольфрама.
Немецкие военные специалисты отмечали, что 14,5-мм ПТР доставили значительные неприятности не только для лёгкой бронетехники вермахта, но и для танков — для защиты ходовой части от выстрелов из ПТР на борта немецких танков и САУ пришлось навешивать дополнительные бронеплиты.
После окончания Великой Отечественной войны, ПТР были сняты с вооружения Советской Армии, но оставались на хранении.
В период с 1941 по 1945 год было выпущено 281111 ПТРД и 190615 ПТРС.
Характеристики ПТРД:
• Патрон:
14,5х114 мм
• Калибр, мм:
14,5
• Начальная скорость пули, м/с:
1020
• Масса, кг:
17,3 (неснаряжённое)
0,2 (патрон)
• Длина, мм:
2000
• Длина ствола, мм:
1350 (с патронником)
• Скорострельность, выстрелов/мин:
8-10 (боевая скорострельность)
• Прицельная дальность, м:
1000
• Максимальная дальность, м:
800 (эффективная
• Вид боепитания:
однозарядное
Характеристики ПТРС:
• Патрон:
14,5х114 мм
• Калибр, мм:
14,5 мм
• Начальная скорость пули, м/с:
1020
• Масса, кг:
20,93 кг (без патронов)
22 кг (с патронами)
• Длина, мм:
2108 мм
• Длина ствола, мм:
1350 мм
• Скорострельность, выстрелов/мин:
до 15 (боевая скорострельность)
• Прицельная дальность, м:
1500 м
• Максимальная дальность, м:
800 м (эффективная)
• Вид боепитания:
постоянный магазин на 5 патронов, пачечное заряжание
weaponland.ru
Противотанковое ружье Симонова ПТРС
Противотанковое ружье Симонова ПТРС |
Противотанковое ружье Симонова ПТРС |
Работы по созданию противотанковых ружей (ПТР) в СССР были начаты в 1930-х годах. К концу 30-х годов ХХ столетия советскими конструкторами М. Н. Блюмом, С. В. Владимировым, С. А. Коровиным, Н. В. Рукавишниковым и Б. Г. Шпитальным было создано пятнадцать образцов противотанковых ружей. На сравнительных испытаниях в 1939 году лучшим было признано 14,5 мм самозарядное противотанковое ружье системы Рукавишникова, которое в том же году было принято на вооружение РККА. Однако, в тот же период в кругах советского военного руководства возобладало ошибочное мнение, что в предстоящей войне танки вероятного противника будут иметь лобовую броню толщиной 60-80 мм и основные усилия были сосредоточены на создании и производстве соответствующих противотанковых артиллерийских систем, а серийное производство ружья Рукавишникова было свернуто практически не начавшись.
ПТРC
C началом боевых действий в июне 1941 года на территории СССР стало ясно, что в составе бронетанковых и механизированных войск Германии наряду с современными средними танками, имеется большое количество слабобронированных легких, как немецких, так и трофейных танков чешского и французского производства, а также бронеавтомобилей и бронетранспортеров.
С первых же часов Великой Отечественной Войны стал ощущаться острый дефицит в маневренных противотанковых средствах, способных действовать непосредственно в боевых порядках стрелковых войск. В предельно короткие сроки такое средство могло быть создано только в виде классического противотанкового ружья. Такая задача и была поставлена в начале июля 1941 года советским конструкторам стрелкового оружия, которым советское правительство поручило спроектировать дешевые и быстрые в производстве ПТР.
| Калибр, мм | 14.5х114 |
| Длина, мм | 2108 |
| Длина ствола, мм | 1219 |
| Вес без патронов, кг | 20.9 |
| Магазин, кол. патронов | 5 |
| Скорострельность, выстр/мин | 15 |
| Прицельная дальность стрельбы, м | 1500 |
| Начальная скорость пули, м/с | 1020 |
| Бронепробиваемость пулей БС-41, (дистанция / угол встречи / пробиваемость) | 100 м / 90o / 40 мм 300 м / 90o / 35 мм |
К решению экстренной задачи по созданию легкого и маневренного противотанкового средства пехоты — противотанкового ружья, вместе с коллективом известного конструктора стрелкового оружия В. А. Дегтярева, было привлечено и КБ его талантливого ученика — С. Г. Симонова. Симонов специализировался в конструировании автоматического и самозарядного личного стрелкового оружия пехоты, поэтому в начале работы по созданию ПТР было решено сделать новый образец самозарядным.
Работа по созданию ружья продвигалась ударными темпами и была закончена в конце июля 1941 года. У обоих конструкторов разработка и изготовление опытных образцов заняла 22 дня.
Каждый конструктор представил по два экземпляра: В. А. Дегтярев – магазинное самозарядное, а С. Г. Симонов – магазинное самозарядное и однозарядное ручного перезаряжания. Опытные стрельбы показали, что самозарядные ПТР вполне работоспособны и пригодны к использованию в войсках. В целях быстрого налаживания и еще большего удешевления производства, Дегтярев переделал магазинное самозарядное ружье в однозарядное, а от симоновской однозарядной модели пришлось отказаться из-за тугой экстракции гильз и медленного перезаряжания.
14.5×114 мм патроны в пачке (обойме) для ПТРС
В качестве боеприпасов в ПТР использовались патроны 14,5?114 мм, созданные перед войной как раз для перспективных противотанковых ружей. Как правило, использовались патроны с бронебойно-зажигательными пулями двух типов – со стальным каленым сердечником Б-32 и металлокерамическим сердечником БС-41. Пуля БС-41 обладала большей бронепробиваемостью, была дефицитнее и использовалась для стрельбы только по танкам. Обе имели хорошее зажигательное действие.
Вид на элементы управления ПТРС (затвор открыт) |
Самозарядное ПТР Симонова вместе с однозарядным ружьем разработанным В. А. Дегтяревым было рекомендовано к принятию на вооружение РККА.
Вид на элементы управления ПТРС
29 августа 1941 года постановлением Государственной Комиссии Обороны СССР 14, 5-мм самозарядное противотанковое ружье образца 1941 года системы Симонова ПТРС было принято на вооружение Красной Армии, впоследствии ему был присвоен индекс ГРАУ — 56-В-562. ПТРС предназначалось для борьбы со средними и легкими танками и бронемашинами на расстояниях до 500 метров. Также из ружья мог вестись огонь по ДОТам и ДЗОТам и огневым точкам, прикрытым броней, на расстояниях до 800 метров и по самолетам на расстояниях до 500 метров.
Противотанковое ружье Симонова ПТРС использует газоотводную автоматику. Газовый поршень с коротким рабочим ходом расположен над стволом. В конструкции газоотводного узла предусмотрен ручной газовый регулятор на три положения для дозирования отводимых на поршень газов в зависимости от условий эксплуатации. Запирание ствола осуществляется перекосом задней части затвора вниз.
Ударно-спусковой механизм обеспечивает огонь только одиночными выстрелами. По израсходовании патронов затвор останавливается в открытом положении. Предохранитель флажковый.
Заряжание ПТРС
Ствол имеет канал с восемью правыми нарезами и дульный тормоз для уменьшения отдачи. В передней части ствола посажена мушка.
Питание оружия боеприпасами осуществляется из неотъемного коробчатого магазина емкостью на 5 патронов с пачечным заряжанием. Пачка с шахматным расположением 5 патронов вставляется в магазин снизу, после откидывания вниз-вперед крышки магазина. После вставления пачки крышка магазина закрывается. Ружье комплектовалось шестью пачками.
Деревянный приклад крепится к ствольной коробке. На затыльнике приклада для уменьшения отдачи имеется амортизирующая накладка-подушка.
Прицельные приспособления состоят из открытого прицела секторного типа с делениями от 1 до 15 (каждое деление соответствует 100 м) и мушки.
Вид на прицел и ручку для переноски ПТРС
Стрельба из ружья велась преимущественно с упора, с использованием складных сошек, закрепленных на стволе.
На стволе, перед ствольной коробкой, закреплялась складная рукоятка для переноски оружия.
ПТРС обслуживал расчет из двух человек. В бою ружье мог переносить один номер расчета или оба вместе. В походном положении ружье разбиралось на две части – ствол с сошкой и ствольная коробка с прикладом – и переносилось двумя номерами расчета.
Первоначально серийный выпуск ПТРС был налажен на Тульском оружейном заводе, а после эвакуации ТОЗа – в Саратове.
Противотанковое ружье Симонова ПТРС |
Вследствие более сложной конструкции, противотанковое ружье Симонова осваивалось в производстве не столь быстрыми темпами, как ПТРД. Так, в 1941 году удалось выпустить всего 77 ружей, но до конца 1942 года было произведено уже 63308 ружей. Однако уже в 1943 году производство ружей было свернуто, так как быстрый рост бронирования немецких танков сделал оружие калибра 14.5 мм малоэффективным. Тем не менее, противотанковые ружья Симонова ПТРС достаточно активно использовались до конца войны — их применяли против легкой бронетехники, полевых укреплений, ограниченно использовали в ПВО.

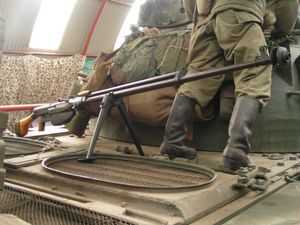

ПТРС при использовании
Противотанковое ружье Симонова получило высокую оценку на всех фронтах. Оно обладало такими боевыми качествами, как простота в обращении, безотказность в стрельбе и высокая бронепробиваемость. Наличие пятизарядного магазина и возможность ведения полуавтоматического огня выгодно отличали его от ПТР Дегтярева. По своим боевым и эксплуатационным качествам ПТРС превосходило практически все подобные иностранные системы, позволяя советским пехотинцам успешно бороться с легкобронированной техникой противника.
Захваченные в боях с советскими войсками ружья ПТРС широко использовались частями Вермахта – ружье имело немецкое обозначение PzB 784 (r) (Panzerbuchse 784 (r)). Кроме Великой отечественной войны, ПТРС использовалось в ходе гражданской войны в Китае и в корейском конфликте.
 |
ПТРС при использовании |
tonnel-ufo.ru
