Пружинное ружье для подводной охоты. Пружинное подводное ружье своими руками

Зимой появляется достаточно свободного времени, которое можно потратить с пользой. К примеру, изготовить ружье для подводной охоты в условиях домашней мастерской. Различается широкий ряд модификаций, которые можно изготовить самостоятельно. В статье будет описано, как сделать пружинное ружье своими руками.

Конструкция пружинных подводных ружей

Устройство выбрасывает гарпун под действием энергии пружины или пружин, которые находятся в сжатом или растянутом состоянии.

В конструкции рукоять расположена приблизительно посередине оружия, что делает его более маневренным и обеспечивает оптимальную балансировку.

Простота модификации обеспечивает высокую степень надежности. Пружинные ружья для подводной охоты отличаются компактностью. В особенности это касается моделей, в которых пружина растягивается, а гарпун при зарядке помещается внутри нее. Рукоять при этом находится близко к стволу. Эти показатели способствуют улучшению меткости.

Преимущества

К преимуществам подобного оружия можно отнести малый вес и точность, что способствует поимке юркой хищной рыбки.

Если сравнить пружинное ружье, основой работы которого является сжатие, с ружьем с тяжами из резины, результат такого сравнения будет явно не в пользу последнего.

У ружья с резиной деталей в два раза больше, чем у пружинного. Мягкие резинки быстро портятся. Быстро двигающиеся детали (тяжи и гарпун из резины) также малоэффективны. По точности боя его не сравнить с пружинным оружием, так как в последнем изделии гарпун находится в длинном стволе, служащем точной направляющей.

Отрицательные стороны изделия

Пружинное ружье обладает высоким уровнем шума при произведении выстрела. В процессе его зарядки пружина издает скрип. С целью снижения нежелательных звуков рекомендуется протирать рукоять тряпкой, смоченной глицерином.

Пружинное подводное ружье своими руками сделать достаточно трудно. Это объясняется тем, что сложно достается нержавейка для изготовления пружины. Также отличается трудоемкостью процесс термической обработки этой детали.

Какие материалы понадобятся?

Для изготовления ружья своими руками потребуются:

  • Проволока из металла, диаметр которой составляет 2 мм, а длина - 12-16 м. Проволока станет пружиной.
  • Трубка из дюралюминия. Ее внутренний диаметр может изменяться от 12,5 до 13 мм. Трубка станет основой для ствола ружья. Зачастую мастера используют латунь, которая почти не подвержена окислению в воде.
  • Для изготовления ствола можно применить обычную палку от лыж.
  • Две пластины одинаковой формы из пластика, толщина которых составляет 10-12 мм. Из пластика делается рукоятка ружья. Материалом для нее также может послужить капрон, винипласт, бук, дуб и алюминий.
  • Прут из металла, диаметр которого составляет 6-8 мм. Он послужит основой гарпуна. Также можно применить нержавейку или серебрянку.

Для того чтобы изготовить пружинное подводное ружье своими руками, потребуется усидчивость и терпение, так как работа отличается кропотливостью. Процесс потребует достаточно много сил и времени, но результат превзойдет ожидания.

Габариты изделия

Среднестатистическое пружинное ружье, изготовленное дома, может быть длиной не больше 900 мм. Расстояние от зацепа до отверстия должно быть не меньше 75 мм, а масса изделия должна составлять 1,5 кг.

Мощность самодельного устройства

При грамотном соблюдении всех правил можно достичь того, что изделие будет характеризовать достаточно большая сила выстрела для поражения рыбы средней величины и небольшого веса. Радиус действия составлит примерно 3 м.

Изготовление пружины

Многие интересуются, как сделать пружинное поршневое ружье своими руками.

Перед обработкой проволоки ее следует накалить до 300 ºС и остудить до комнатной температуры. Такая технология помогает достичь прочности пружины и ее стойкости к искривлению. Пружина раскаляется и подгибается таким образом, чтобы ее концы располагались перпендикулярно оси.

Начинать сборку подводного ружья в домашних условиях следует именно с пружины. Она является самой сложно выполнимой деталью, и для ее изготовления понадобится помощь профессионалов. Деталь изготавливается токарем на станке, затем подвергается термической обработке. На нее наносится покрытие против ржавления.

Диаметр пружины должен составлять 12 мм, а шаг должен быть равен 2 мм. Длина ее зависит от длины ствола. Учитывая, что рабочее усилие пружины направлено на сжатие, ее длина в таком виде должна быть больше ствола на 10 см. После произведения ряда выстрелов пружина укоротится на 1/5. Первоначальная длина берется именно с учетом этой деформации.

Обойма

Обойма является одной из составных частей подводного ружья. Ее основой должна быть латунь, толщина которой составляет 1 мм. На ней с боковых сторон просверливаются отверстия. Их лучше выпилить после изгиба заготовки.

При сборке обоймы понадобится ее припаивание к стволу. Следует подгонять детали по прорезям и отверстиям.

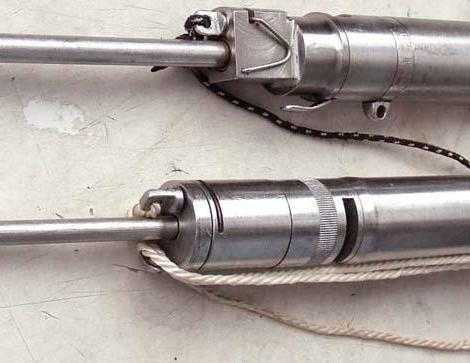

Ствол

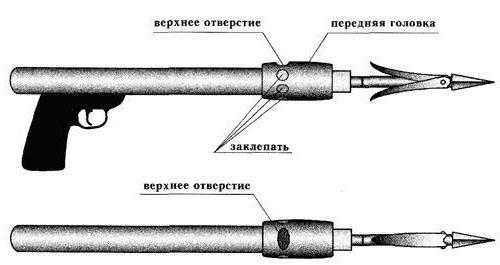

Длина ствола должна составлять 600-750 мм. Такая длина оптимальна для проведения охоты в водоемах любого типа.

На обоих концах трубы нарезается резьба. Затем в ней прорезается паз для шептала. Длина его должна составлять 150-170 мм. Такой паз позволит производить регуляцию силу боя ружья обыкновенным передвижением рукояти по стволу. В стволе делаются отверстия для быстрого выхода воды.

Из дюралюминия вытачивается заглушка и надульник. В заглушке просверливается отверстие, в которое затем вставляется гарпун для упрощения перевозки. При готовности ствола можно приступать к изготовлению механизма пуска и рукоятки.

Рукоятка и механизм для пуска

В зажатых тисками пластинах сверлятся отверстия, равные диаметру ствола. Затем на пластине вырезаются контуры рукоятки. На каждой пластинке посредством фрезы или напильника производится выборка под механизм для пуска, глубина которого составляет 3,5 мм.

Обе половины рукояти следует соединить на стволе и прижать винтами. Перед рукоятью на стволе посредством прижимного винта крепится кольцо для упора. Эта манипуляция осуществляется с целью предотвращения скольжения рукояти по стволу. Сборка рукояти ружья завершается установкой пускового механизма.

Механизм для спуска включает в себя шептало, предохранитель и пружину. Изготовление этих составляющих не представляет особой сложности и производится на слесарном станке.

Изготовление гарпуна

Гарпун является главной частью оружия. Он выполняется из прочного стального прута. Диаметр его должен составлять 5 мм. На главном конце для установки следует нарезать резьбу М5 и выпилить отверстие для линя и гарпуна. Прут следует подвергнуть закалке в печи. Помимо этого, для гарпуна вытачивается втулка. Лучше применить с этой целью нержавейку.

Гарпун должен обладать диаметром 6-8 мм. По гарпуну скользит втулка, к которой прикрепляется линь. Втулка должна быть уперта в хвостовик. Она амортизирует от кольца из фторопласта. Хвостовик, который фиксирует гарпун, вытачивается в виде цанги.

Наконечник отличается простой исполнения. Дополнительно делается флажок для удержания рыбы.

Наконечник гарпуна должен обладать трехгранной или четырехгранной, но не конусообразной заточкой. Такие стрелы лучше бьют по рыбе и легко режут чешую.

Сбрасыватель лески

Это последняя деталь ружья. Ее можно изготовить из стальной полоски. Готовая пластина крепится к заглушке ствола парой винтов.

Линь при намотке укладывается под пластину. Одновременно ее привязывают к мушке спереди. Во время произведения выстрела линь выходит с легкостью из-под пластинки и разматывается.

Изготовление вкладыша

Вкладыш в конструкции предназначен для закрепления плоских пружин возвратного действия. Как правило, его основой является текстолит. Он приклеивается к обойме, и уже после этого на него клеятся пружины.

Заклепки

Пружинное ружье собирается при помощи заклепок. Их основу должна составлять прочная сталь. Для наматывания гарпунного линя требуется специальный крючок, который делается из латуни или нержавеющей стали. Крючок припаивается к основе ствола. Пружины в предохранителе, как правило, применяются в роли стопора для двух главных положений. Основу составляет сталь, толщина которой составлет 0,5 мм. Обычно используют легированную марки 65 или углеродистую категории У8, У10, У10 А.

Правила безопасности

Пружинное ружье, описание которого было дано в этой статье, следует заряжать только в водоеме. При выходе на берег оружие обязательно разряжают. Выстрел производится в том случае, если хорошо прослеживается цель, а вода отличается чистотой и прозрачностью.

Пользование изделием

Когда все готово, следует заправить гарпун в ствол, чтобы он уперся в упор, затем прижать пружину к шепталу до осуществления щелчка. Шептало направлено вверх, а ствол прижат втулкой. В спусковой момент пружина выполняет движения поступательного характера, а затем возвращается в начальное положение. При нажатии рыболовом на механизм для пуска шептало перемещается в канавку и освобождает место для пружинной втулки. Разжимаясь, пружина способствует выталкиванию гарпуна.

fb.ru

Пружинные ружья. Азбука подводной охоты [Для начинающих... и не очень]

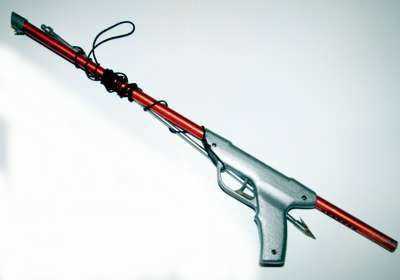

Пружинные ружья

Пружинные ружья - «пружинки» - появились приблизительно в одно время с резиновыми ружьями, и довольно долго, лет так 10–15, успешно конкурировали с другими системами, поскольку этих систем было еще совсем немного. Само название объясняет принцип действия: сила взведенной пружины выбрасывает гарпун в потенциальную добычу. Основным критерием в классификации этих ружей следует считать тип, способ работы и количество пружин:

1. пружина, работающая на сжатие;

2. пружина, работающая на растяжение;

3. пара пружин - одна работает на растяжение, а другая на сжатие.

Иногда первый или второй тип состоял из двух разных по диаметру пружин, где одна пружина располагалась внутри другой и обе работали на увеличение мощности.

Внешне ружья выглядели очень похожими на современные пневматические - труба с рукояткой почти посередине. Только труба при этом была перфорирована по всей длине, для того чтобы вода не мешала свободному ходу пружины и поршня - толкателя.

ГЛАВНЫЕ НЕДОСТАТКИ ПРУЖИННЫХ РУЖЕЙ:

1. очень шумный выстрел, пружина скрежещет по стволу в момент выстрела;

2. низкий к.п.д.;

3. стальная пружина «не любит " активную водную среду, особенно соленую воду;

4. пружина «устает», долго находясь в растянутом или сжатом состоянии, теряет эластичность, растягивается или» садится";

5. громоздкость - невозможно изготовить достаточно мощное оружие небольших размеров (в СССР выпускалось пружинное ружье, но это произведение оборонной промышленности годилось разве что для стрельбы в упор; «жабокол» - так его в шутку называли обладатели более или менее мощных ружей). Тем не менее, «пружинки» способствовали заметному шагу в развитии подводной охоты, а многие конструкторские идеи были позднее применены в создании пневматических и гидропневматических ружей.

Пружинные ружья выпускают и сейчас: они просты, дешевы и популярны как «пляжное» оружие. Малая мощность и дешевизна делают их прекрасным оружием для охоты на бычков и другую мелкую прибрежную рыбешку

Хороши и пружинные слинги, где в трубе с пружиной и простейшим спусковым механизмом двигается гарпун с наконечником. Гарпун не покидает ствол, и это очень скорострельное оружие идеально подходит для охоты на скорпен, бычков и мелкую камбалу «глосса». В Средиземноморье зимой, когда сарги и другая рыба выходят на мелководье, их тоже можно попытаться добыть с «пружинкой».

Если вы собрались обучить своего ребенка или девушку основным азам подводной охоты и навыкам обращения с оружием - здесь тоже выручит «пружинка» как наиболее простое и достаточно безопасное для окружающих (впрочем, и для рыбы тоже) ружье.

Поделитесь на страничке

Следующая глава >

sport.wikireading.ru

Ружье для подводной охоты. Виды и применение. Как выбрать

Ощущения от нахождения в подводном мире сложно с чем-то сравнить. Под водой совершенно другая флора и фауна, возникает ассоциация с другой реальностью. И ведь на самом деле под водой – совершенно другой мир, причем, не слишком хорошо изученный. Под водой нужно уметь хорошо маскироваться, двигаться не резко, ведь добыча улавливает малейшее колебание воды. Охотник, держа в руках ружье для подводной охоты, испытывает совсем иные чувства, чем те, кто выслеживает добычу на земле.

Виды

Главным атрибутом подводной охоты является оружие. Производят несколько типов подобного снаряжения. Каждый из них требуется для охоты в своих условиях и на определенный тип добычи. Стреляет оно не пулями, а гарпуном.

Для подводной охоты приобретают:
  • Арбалеты.
  • Пружинные ружья.
  • Пневматическое или гидропневматическое оружие.
Арбалет

Данный вид подводного снаряжения сейчас очень популярен. Это простая, а потому надежная конструкция, отправляющая снаряд в цель посредством резиновых ремней. Основная деталь арбалета – ствол, на котором лежит гарпун.

От особенностей ствола зависят мощность и, соответственно, дальность стрельбы. Поэтому для охоты на крупную добычу или стрельбы с дальнего расстояния нужно выбирать арбалеты с длинным, более 1 м, стволом. Имеет значение и сечение ствола, форма которого обеспечивает жесткость стрельбы. Круглая форма делает выстрел более мягким.

Арбалеты изготавливаются из:
  • Алюминия. Такое оружие имеет большой вес и низкую стоимость.
  • Дерева. Эти арбалеты легкие, прочные, плавучие. Для обеспечения точности выстрела необходимо использовать дополнительную отгрузку.
  • Стекловолокна. Прочный, легкий (тяжелее дерева), плавучий материал, но дорогой по цене.

При взведении арбалета гарпун цепляется специальным выступом за шептало, что и служит держателем спускового механизма. Как только охотник нажимает на спусковой крючок, шептало уходит вниз, гарпун освобождается и под действие резиновых тяг летит к цели. Количество и упругость тяг увеличивают мощность, но уменьшают точность выстрела, так как возрастает сила отдачи. Наконечник гарпуна изготавливают из специальной стали, чтобы он не гнулся и не тупился от механических воздействий.

Пневматическое ружье для подводной охоты

Это снаряжение посылает снаряд в цель путем воздействия сжатым воздухом, находящимся в особом резервуаре. Такие ружья отличаются большой точностью, хорошей плавучестью и плавным спуском, что уменьшает отдачу.

Чтобы зарядить это ружье для подводной охоты, нужно отодвинуть поршень, выталкивающий снаряд из ствола. Так же, как и в предыдущем варианте, мощность стрельбы зависит от длины снаряжения.

Достоинствами такого оружия являются:
  • Небольшие габариты, позволяющие охотнику легко маневрировать.
  • Точность.
  • Регулировка мощности.
  • Отсутствие необходимости использовать специальные гарпуны.
  • Широкий ассортимент, облегчающий поиски оружия.
  • Удобство хранения и транспортировки.
Минусы:
  • Чтобы нажать на спуск, требуется приложить немало усилий.
  • В первые мгновения гарпун летит медленно, а потому ружье не подходит для ближнего боя.
  • Шумность, что распугивает добычу.
  • На глубине мощность ружья резко падает.
  • Зарядка оружия требует определенных навыков. С непривычки можно пораниться.
  • В сравнении с вышеописанным точность меньше.
  • Низкая надежность, так как при разгерметизации выстрела не получится.
Пружинное

Понятно из названия, что гарпун вылетает под действием натянутой пружины. Выпускают несколько видов подобного оружия:

  • Растяжение.
  • Сжатие.
  • Сжатие и растяжение — две пружины.

Последнее отличается большой точностью и мощностью.

Отличительной особенностью пружинного ружья является удобная рукоятка, которая располагается в середине ствола. Она позволяет крепко держать оружие во время выстрела. Простота конструкции и доступная цена делают пружинное ружье популярным среди подводных охотников.

Гидропневматическое

Оно обладает более совершенной конструкцией, чем его собрат, работающий на одном воздухе, а потому дает возможность охотиться на мелководье и в зарослях. Данное подводное ружье имеет не одну, а две емкости. Один резервуар наполнен воздухом, второй жидкостью.

Снаряд взаимодействует с воздухом посредством водной полости. Когда ружье заряжено, вода вытесняется снарядом, вследствие чего давление в воздушной камере увеличивается. После нажатия спускового крючка гарпун высвобождается и под давлением двух сред летит к цели.

Такой принцип работы делает оружие очень мощным и точным. Гидропневматическое ружье стреляет под большим давлением, а потому для его изготовления используются только самые качественные материалы. Обращаться с таким ружьем следует с особой осторожностью, так как можно травмировать себя или напарника, нажав случайно на спусковой механизм. Понятно, что стоимость такого оружия велика.

Как выбрать ружье для подводной охоты

Выбор снаряжения зависит от условий охоты. К этому относятся тип воды (соленая или пресная), размер добычи, габариты водоема и глубина.

Водная среда

Для тех, кто живет и охотится в водоемах России, подводная и пресноводная охота являются синонимами. А между тем есть люди, которые проживают на морском берегу, но при этом имеют доступ к пресноводным озерам. А можно просто поехать в отпуск и заняться морской охотой. Поэтому каждый охотник должен знать, чем отличается оружие для охоты в море, от ловли добычи в пресной воде.

Морская вода прозрачна, а море глубоко. К тому же в море вода, как правило, теплая. Вот и снаряжение следует подбирать, исходя из этих параметров. Благодаря прозрачности среды добычу можно заметить издали, а потому оружие должно иметь большую дальность выстрела. Такие ружья имеют длину не менее полутора метров. Для таких условий наиболее подходящим станет арбалет.

Пресная вода – реки, озера – это небольшая глубина и плохая видимость. А если охотник любит ловить добычу в камышах, то еще и плохая проходимость. А потому оружие должно быть легким, компактным и маневренным. Большая точность выстрелов тут не требуется, так как расстояния малые. Пневматическое ружье для подводной охоты подойдет в такой ситуации как нельзя более кстати.

Размер добычи

Понятно, что в морской среде водятся более крупные экземпляры, чем в пресноводных водоемах. Соответственно, выбирать следует все же арбалет, ведь крупную рыбу нужно и убивать мощным выстрелом.

Глубина

Что касается этого параметра, то и с ним все понятно. В силу конструкции, пневматические ружья на большой глубине теряют свою мощность, следовательно не смогут позволить добыть большую рыбу. А потому и на глубинах нужно применять арбалеты.

Требования

Длина ствола определяет силу выстрела. Дело в том, что в этом случае снаряд имеет достаточную территорию для разгона, что и увеличивает расстояние и точность стрельбы. К тому же, в прозрачной воде добыча вряд ли подпустит вас к себе на близкое расстояние.

Некоторые охотники, чтобы увеличить свои шансы на добычу, берут с собой два вида снаряжения. Длинное ружье для подводной охоты в этом случае является основным. Его водолаз и держит в руках. А второе, короткое и легкое, дожидается своего часа в кобуре на поясе.

Также следует принять во внимание, что:
  • Простота конструкции, надежнее оружие.
  • Чем меньше отдача, тем больше шансов попасть в цель.
  • С компактным ружьем плавать и маневрировать легче.
  • Легкое ружье проще в обращении, чем тяжелое.
  • Меньше шума от выстрела, больше шансов добыть не одну рыбу.
  • Легкая перезарядка, быстрое сбрасывание линя, удобная рукоятка, простота снятия рыбы с гарпуна – все это облегчит условия охоты, а в некоторых случаях спасет жизнь.

Выбрав правильное и качественное ружье для подводной охоты, вы не только получите удовольствие от погружения, но и станете обладателем богатой добычи.

Похожие темы:

dlia-sporta.ru

Подводные ружья: какие типы подводных ружей бывают

Сегодня на рынке представлено множество ружей для подводной охоты. Учитывая большое количество фирм-производителей и частных лиц, изготавливающих подводные ружья, рассказать обо всех моделях просто непосильная задача. Остановим внимание на основных типах конструкции подводных ружей.

Слинги – не совсем ружья. Скорее продукт эволюции остроги и прародитель всего, что стреляет под водой. Их еще называют пика, «гавайское копье» (первые слинги появились на островах Океании). Конструктивно это шест или трубка с наконечником и резиновым (пружинным) механизмом, резко выдвигающими весь слинг, либо часть его (телескопически) на 50-80 см. При этом гарпун пределов трубки не покидает.

В самых ранних подводных ружьях гарпун выбрасывался из ствола специальным пороховым зарядом или капсюлем «жевело». Сейчас охота разрешена только с гарпунными ружьями, заряжаемыми исключительно с помощью мускульной силы самого подводного охотника. А пороховые подводные ружья запрещены и в настоящее время перешли в разряд музейных экспонатов.

В таком подводном ружье гарпун выталкивается из ствола энергией сжатой или растянутой пружины (одной или нескольких пружин). Такие ружья просты по конструкции и надежны. Пик популярности пружинных ружей пришелся на 50-е годы прошлого века. Сегодня эта категория подводного охотничьего оружия не сильно распространена.

Причины:

  • сильный шум (скрежет) при заряжании и выстреле пугает рыбу;
  • при выстреле ружье сильно подбрасывает вверх, что снижает точность;
  • недостаточная сила боя;
  • сильная отрицательная плавучесть.

Мы не рекомендуем покупать пружинные подводные ружья даже начинающим подводным охотникам.

Газовые (расходные) ружья имеют устройство сходное с пневматической винтовкой, оснащенной баллоном для сжатого газа. Нажатие на спуск освобождает, через дозатор, часть газа, который выталкивает гарпун. Это шумное, но очень мощное оружие, применяют в профессиональной охоте на очень крупных рыб (групперы, акулы, крупные тунцы). Такие ружья запрещены в спортивной и любительской подводной охоте.

В гидропневматических подводных ружьях сжатый воздух через особую муфту толкает находящуюся в стволе воду, которая, в свою очередь, выталкивает из ствола гарпун. Плунжерная система, с помощью которой создается высокое давление, позволяет увеличить силу боя. Гидропевматы – это мощные, но сложные и капризные ружья, требующие качественных материалов и исполнения.

Принцип действия вакуумных подводных ружей прост: созданный в трубе с помощью поршня и мышечного усилия охотника вакуум стремится «схлопнуться». Эта энергия «схлопывания» и используется для выталкивания гарпуна из ствола. Ружья конструктивно представляют собой отрезок трубы с поршнем большого диаметра и ствола. Гарпун сдвигает поршень и создает вакуум между поршнем и корпусом. Вакуумные ружья имеют свойственные пневматическим ружьям достоинства и недостатки при несколько сниженной надежности, в связи со сложной герметизацией.

Подводные ружья-арбалеты отличаются простотой и надежностью конструкции. Прадедушкой подводного арбалета является рогатка.

Модификаций и различных видов "резинок" выпускается огромное множество, они различаются по длине, количеству тяг, даже количеству гарпунов и многого другого, но принцип действия у всех одинаков – наличие резиновой тяги (может и не одной) и насечек на гарпуне, за которые цепляется резиновая тяга. Сила боя зависит от силы вакуумной резины, стоящей на ружье, и за какую насечку зацеплена тяга. Слабыми местами арбалетов являются насечки на гарпуне, ослабляющие гарпун при нагрузке на излом. При выборе этого типа подводных ружей, рекомендуется поинтересоваться наличием или возможностью поставки запасных резиновых тяг и запасных гарпунов.

Как правило, подводные охотники делятся на две категории – те, кто охотится с ружьями пневматического и гидропневматического боя, и те, кто считает самыми лучшими ружьями арбалеты, а все остальное ненадежным и неудобным в эксплуатации.

Принцип устройства пневматических подводных ружей очень прост. Воздух под давлением в ресивере играет роль сжатой пружины, подпирающей поршень, как в автомобильном пневмоамортизаторе. Пневматические подводные ружья, в отличие от газовых, являются безрасходными. Поршень, при зарядке ружья гарпуном, еще больше сжимает воздух в ружье, а при выстреле перемещается по стволу обратно и толкает гарпун к цели. Заряжается такое ружье мышечным усилием, перемещающим поршень до зацепа гарпуна или поршня (в зависимости от устройства ружья). При выстреле поршень перемещается до упора в конце ствола, где и останавливается, а гарпун продолжает свой путь в воде, пока не найдет цель.

Друг от друга пневматические подводные ружья отличаются в основном особенностями расположения рукоятки, системами сброса линя, регулирования силы боя и принципом действия предохранителей. Ну, и производителем, разумеется.

opensea.ru

Классификация ружей для подводной охоты

Какое подводное ружье выбрать: Классификация ружей для подводной охоты

Ружье - непременный атрибут подводного охотника. Подводник может быть без гидрокостюма, без ласт и без трубки, но ежели в руках у него ружье, он – охотник. По большому счету всю гамму современного подводного оружия по принципу действия можно разделить на две большие группы:
  • ружья для подводной охоты, стреляющие за счет энергии резиновых тяжей («арбалеты»)
  • ружья для подводной охоты, стреляющие за счет энергии сжатого воздуха («пневматы»).
В данной статье будут упомянуты еще и пружинные подводные ружья.

Ружья для подводной охоты с резиновым амортизатором (резинки, арбалеты)

Резинки или арбалеты для подводной охоты - наиболее популярный во всем мире класс ружей. Применяются такие ружья в основном для подводной охоты на морях и в прозрачной воде. Длина подводного ружья варьируется от 50 см до 2-2,5 м.

Первыми появились слинги - копья или остроги с резиновыми амортизаторами; это очень простое в изготовлении и до сих пор популярное оружие. Слинг применяют в основном для охоты на рыб, которым не свойственна осторожность (камбала, бычки, скорпены). Наконечник - чаще всего трезубец, но используют и пятизубцы, и одноконечники. Очень популярны в тропиках, метелки - многозубцы из 5-8 зубьев, собранных в пучок. При попадании в рыбу иглы метелки расклиниваются, и добыча прочно удерживается на острие. Одно из замечательных качеств слинга - высокая скорострельность, и в руках хорошего охотника это  достаточно грозное оружие.

Когда-то давно, на спор, в районе пос. Малореченское на побережье Крыма мне пришлось доказывать свои охотничьи кондиции добычей пяти кефалей подряд этим примитивным орудием. Слинг прост в обращении, дешев в производстве, относительно безопасен и, на мой взгляд, является лучшей школой для начинающих подводных охотников. Кое-кто из любителей слингов совершенствуют свое оружие, устанавливая на него элементарный спусковой механизм и превращая его тем самым в простейшее ружье для подводной охоты - с той лишь разницей, что гарпун не покидает ствол в момент выстрела. Можно также сделать и легко отделяемый наконечник - он позволит взять более крупную рыбину.

Собственно подводные ружья использующие для метания энергию растянутых резин (арбалеты), появились в 20-х -30-х гг. 20 века и практически без принципиальных изменений перешли в век следующий.

Условно подводное ружье можно разделить на несколько основных узлов:
1 - несущая труба;
2 - рукоятка;
3 - головка с резинами;
4 - гарпун;
5 - резиновые тяги и тетива.

Несущая труба определяет длину подводного ружья. Чаще всего выполняется из алюминия, но также может быть из композитных материалов: стеклопластика, углепластика (карбона, кевлара). На несущей трубе собрано все ружье для подводной охоты. К ней крепятся рукоятка, головка, катушка; на ней располагаются направляющие для гарпуна, они могут одеваться на нее и фиксироваться винтом или быть конструктивным ее элементом, канавкой, в которой скользит гарпун.

Рукоятка позволяет удобно удерживать ружье для подводной охоты, маневрировать им под водой. В ней смонтирован или крепится отдельно спусковой механизм. На некоторых моделях в торце рукоятки устанавливают специальный упор, чтобы не продавить в груди скворечник во время заряжания. Иногда упор имеет форму прицела, но как прицел практически не применяется. Спусковой механизм в современных подводны ружьях, как правило, изготавливается в виде легко заменяемой кассеты, и сборка - разборка - ремонт сводятся лишь к замене картриджа(что при желании можно сделать в течение 5-6 минут и без применения специального инструмента).

Как правило, в рукоятке также располагается механизм линесбрасывателя - устройства, которое удерживает линь во время плавания и освобождает его в момент выстрела. Материал, из которого изготавливается рукоятка, - металл, пластмасса, а в современных ружьях - специальный пластик, не скользящий в руке и окрашенный в хорошо заметные в воде цвета (белый, желтый, светло-серый).

Головка подводного ружья - узел, в котором крепятся резиновые тяги. В ней скользит гарпун в момент выстрела. Обычно это пластиковая деталь с резьбовыми отверстиями для рабочих резин и кольцом - передним отверстием для дополнительного резинового амортизатора, увеличивающего энергию выстрела. В отдельных моделях подводных ружей кольцо в головке не замкнуто, что позволяет одеть на ружье дополнительную пару резин непосредственно перед выстрелом в процессе охоты. Серия Hunter фирмы PICASSO в передней части головки имеет специальный металлический клюв-экстрактор, необходимый при вытаскивании застрявшего в расщелине гарпуна. При этом хвостовик гарпуна вставляется в прорезь  клюва , и, пользуясь ружьем, как рычагом, вы можете выкрутить гарпун из щели порою ценой оставленного там флажка (важнее спасти дорогой гарпун - флажок же потом можно поставить новый).

Гарпун для подводного  ружья изготавливается из очень жесткого прочного нержавеющего прутка. Гарпуны обычно закаливают. Наиболее популярны гарпуны диаметром 6,5 мм, но, охотясь на мелкую и осторожную рыбу, применяют и более легкие гарпуны - 6 мм диаметром. Они обладают большей резкостью боя и скоростью.

Охотясь на в меру крупных рыб, хорошо применять гарпуны 7 мм. Или титановые 8 мм - они очень прочные и жесткие, благодаря чему рыба не может согнуть или сломать гарпун в расщелине. Для blue water hunting - охоты в голубой воде - используют длинные, часто самодельные, деревянные ружья длиной 1,5-2 м с гарпунами 8-10 мм.

Наиболее удобен для охоты так называемый таитянский гарпун  - цельный стальной стержень, на одном конце которого флажок и острие, а с другой стороны - зарубки для зацепа, отверстия для привязки линя и фиксатор спускового механизма. Линь привязывается в отверстие хвостовика. Использование скользящих втулок оказалось не слишком удобным, как, впрочем, и навинчиваемые на гарпун наконечники. Исключение можно сделать лишь для гарпунов итальянской фирмы SDIVE, выпускающей универсальные гарпуны. На гарпуне, на участке перед флажком, выполнена резьба, и в случае необходимости вы можете быстро, не разряжая ружье, навинтить на гарпун четырехзубец для охоты на мелкую рыбу в камнях и гротах.

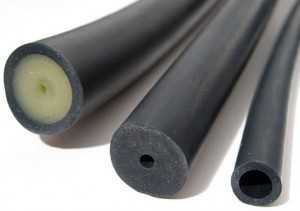

Резиновые тяги и тетива (зацеп). Резиновые тяги к ружьям для подводной охоты выпускают четырех диаметров 16, 18, 20 и 22мм. Чем больше диаметр резиновой тяги, тем она мощнее и тем сложнее ее растянуть при зарядке. Также тяги различают по цвету. Считается, желтые - мощнее. Каждая тяга - резиновый амортизатор - имеет по концам резьбовые втулки для крепления в головке и тетиве. Разные модели подводных ружей имеют различную резьбу, чаще всего 18 и 20 мм. Размер тяг - их длина и диаметр - подбираются в зависимости от длины ружья.

Так, например, на подводное ружье 100 см идет тяга 28 см; 82 см - тяга 24 см; 60 см - тяга 20 см.

Фирмы-производители часто наносят на тяги свои логотипы или характеристики - названия типа тяги. С течением времени после двух - трех лет эксплуатации резина стареет и в местах заделки, возле резьбовых втулок, появляются микротрещины, особенно хорошо заметные при растяжении. Появление трещин - сигнал к замене резиновых тяг на новые. Если этого не сделать, вы рискуете получить сильный удар по рукам внезапно оборвавшейся резинкой. Да и постаревшая резина уже не выдаст вам необходимой мощности и резкости боя.

Чтобы продлить жизнь резиновых тяг, по окончании сезона снимите их с ружья, промойте в теплой пресной воде, высушите и, пересыпав тальком, сложите в полиэтиленовый пакет, загерметизируйте. После чего спрячьте пакет подальше в прохладное (комнатной температуры) темное место дующего сезона.

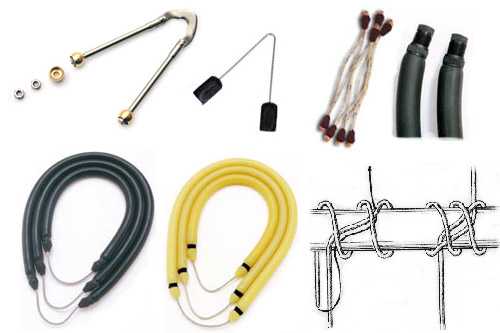

Тетива - форма и материал, из которого она сделана, - очень важны. Самая простая - V-образная проволока 1,3 - 1,6 мм диаметром, но она и ломается чаще. Ta же проволока, но согнутая пружинкой, более надежна и долговечна. Самые надежные и удобные модели тетивы - тетива с серьгой - выпускаются в трех вариантах: согнутая из пластины серьга; серьга из стального прутка с выемкой под зазубрину гарпуна; тетива из стального троса. Важно постоянно контролировать состояние тетивы, чтобы она не сломалась случайно при зарядке. В самодельных ружьях или в случае ремонта используют самодельную тетиву из проволоки 3-3,5 мм, согнув ее в форме подковы. Центральная ее часть расклепывается в месте зацепа, а на концах напаиваются или навариваются шарообразные утолщения. Резиновые тяги имеют внутри отверстия, шары вводятся в отверстия на 20 - 25 мм, а затем накладывается марка. Лучшая марка - узел двойной констриктор из капронового шнура толщиной 1-1,5 мм. Сломавшаяся во время заряжания тетива может сильно поранить вам руки, поэтому на охоте необходимо постоянно пользоваться перчатками.

Иногда бывает важно увеличить мощность боя подводного ружья. Для этого используют дополнительные резины. В головке ружья для подводной охоты имеется отверстие, в него вставляется кольцевая резина, которая и заряжается на вторую, ближнюю к рукоятке зарубку на гарпуне. Стоит только заметить, что дополнительная резина только увеличивает мощность, а точность боя при этом существенно (процентов на 15-20) страдает. Поэтому прежде чем охотиться с усиленным оружием, повесьте под водой мишень и потренируйтесь, сделав выстрелов 8-10, -привыкните к вашему новому подводному ружью.

Стоит помнить, что растянутая резина устает, и после 2-3 часов подводной охоты, особенно если за эти несколько часов вам не пришлось стрелять, полезно дать отдохнуть резине, взяв другое ружье для подводной охоты или просто сменив комплект амортизаторов.

Промышленно выпускаются резинки от 45см до 1м 50 см длиной для охоты в различных акваториях и условиях. Так, для Черного моря, на мой взгляд, универсальным будет оружие 75 - 82 см, а лучше иметь два - 50-60 см и 90-100 см. Первое - для охоты в гротах, второе - для гуляющей рыбы. В Средиземном море полезно иметь ружья 75-82 см и 120-130 см.

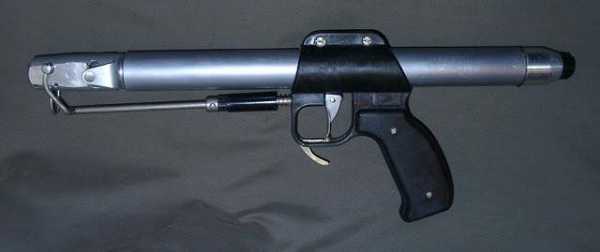

Ружья для подводной охоты с пневматической системой (пневматы)

Сегодня в кругах подводных охотников стало модно рассуждать о достоинствах, плюсах и минусах того или иного оружия для подводной охоты. Понятно, что пресса и реклама преимущественно лоббирует интересы / приоритеты производителей, тем не менее, во главу угла стоит поставить эффективность оружия и целесообразность его применения в той или иной ситуации.

Известно, что резинки просты, удобны в обращении и не требуют лишних мыслей. Но порой просто до боли охота чего-нибудь более мощного, маневренного и комфортного в обращении!

У пневматики, например, всегда основным камнем преткновения было усилие при заряжании, но ведь и резинки заряжаются не проще! Громкий выстрел - тут все зависит от того, как сделаны поршень-демпфер … и постоянные проблемы с подтравливанием и подкачкой. Изменение давления влияет на точность выстрела - это объективно, но если рукоятка сделана правильно и эргономична, то и точность выстрела страдает совсем незначительно. Известный охотник, тренер национальной сборной России Павел Антонов как-то раз с юмором заметил: “Хорошая пневматика должна иметь, как минимум, одну пару резиновых тяг!”

Пневматические ружья для подводной охоты впервые появились, если не упоминать Жюля Верна, в начале 50-х годов. И с тех пор постоянно совершенствуются, появляются новые конструкции, улучшаются и модифицируются старые. Это очень большое оружейное семейство порождает настолько же большие споры на тему выбора в нем лучшего. Очень сложно сохранить объективность в суждениях о конструкциях, направлениях и приоритетах. Однако среди всего этого разнообразия конструкций каждый может выбрать свой эскалибур (магический меч короля Артура - прим. авт.) У каждого подводного охотника со временем создаются свои приоритеты в выборе оружия, когда, учитывая всю имеющуюся информацию, зная особенности конструкций, подбирается оружие под себя (под конкретные условия охоты). Хотя и внешность, дизайн ружья для подводной охоты играет не последнюю роль. Но лучше по порядку.

Принцип действия пневматического подводного ружья: сжатый воздух нагнетается внутрь ружья и давит в торец поршня, уплотненного резиновой манжетой и свободно скользящего по стволу. Ствол в передней части имеет сужение - демпфер, который тормозит и не выпускает поршень за срез ствола. Поршень герметично уплотнен по стволу и воздух не расходуется после выстрела, работая, как пружина.

При этом если внутренняя поверхность ствола хорошо обработана, притерта и отполирована, а уплотнения не изношены, давление внутри ружья всегда остается неизменным, и оружие не теряет мощность. Подводный охотник мускульным усилием заталкивает гарпун в ствол, превозмогая давление воздуха, и в конечной точке спусковой механизм фиксирует оружие в заряженном состоянии. При нажатии на спусковой крючок сжатый воздух выталкивает поршень и гарпун, а на выходе, перед срезом ствола, поршень тормозится в демпфере, гарпун же летит дальше.

Основные элементы пневматического подводного ружья
Все пневматические ружья для подводной охоты, как, впрочем, и любое другое оружие, имеют основные узлы и элементы конструкции, в зависимости от устройства/компоновки и места расположения которых можно классифицировать каждое ружье.

Ствол - металлическая труба, притертая и полированная внутри (именно в ней и скользит поршень, который толкает гарпун во время выстрела). Определяет длину оружия, его разгонные характеристики, а значит, и мощность. Чем длиннее ствол ружья, тем оно мощнее, точнее и дальше стреляет. Известный киевский охотник и конструктор В. В. Евтушенко применял оригинальную конструкцию удлинителя ствола, при которой в течение 10-15 минут, не стравливая оружия, можно было, зарядив ружье и вынув гарпун, свинтить всю переднюю головку ружья вместе с демпфером; затем, навинтив на ствол удлиняющую надставку, передний узел и заменив гарпун на более длинный, получить в итоге более мощное и дальнобойное оружие.

Поршень - металлический, пластиковый или комбинированный цилиндр с одним или несколькими уплотнениями; двигается внутри ствола и толкает гарпун в момент выстрела.

Рессивер - его еще называют пневмоаккомулятор - обычно также определяет длину ружья. Его диаметр, как правило, колеблется между 20 и 40 мм. Материал - дюралюминий, нержавеющая сталь, титан. В некоторых ружьях (мода 60-70-х гг. прошлого века) ресивер находится в задней части ствола, а то и под ним.
Наиболее распространенная конструкция - ствол внутри ресивера, при этом и ствол, и ресивер почти одинаковы по длине.

Спусковой механизм - вне зависимости от конструкции обеспечивает (или не обеспечивает, если это плохое ружье) удержание оружия во взведенном состоянии. Зачастую именно конструкция спускового механизма и его местоположение являются главным различием подводных ружей и предметом постоянных споров подводных охотников: Особенно важными являются надежность и мягкость спуска. Спусковой механизм может быть прямого действия, непрямого действия, активный или пассивный. Он может располагаться непосредственно в рукоятке или тягой соединяться со спусковым крючком. Прямого действия: шептало удерживает гарпун или поршень во взведенном состоянии; нажимая на спусковой крючок, стрелок непосредственно воздействует на шептало и производит выстрел. Непрямого действия: т.н. шариковый спуск и его варианты, где шептало имеет свободный ход, блокируясь во взведенном состоянии. Нажимая на спуск, стрелок деблокирует шептало, поршень выдавливает его - происходит выстрел. Клапанные ружья, где механизм способствует открытию клапана, перепускающего воздух в канал ствола. Очень важно, насколько мягким спуском обладает оружие, и чаще всего клапанные ружья и ружья с пассивным спусковым механизмом выигрывают в этом споре. Однако, добиваясь мягкого спуска, важно помнить о надежности: самострелы небезопасны -можно поранить себя или партнера!

Насос - пневматические ружья работают за счет сжатого воздуха, нагнетаемого в объем ресивера специальными насосами, за исключением клапанных ружей, где роль насоса выполняют ствол ружья, поршень и гарпун.


Пружинные ружья для подводной охоты (пружинки)

Пружинные подводные ружья - пружинки - появились приблизительно в одно время с резиновыми ружьями для подводной охоты, и довольно долго, лет так 10-15, успешно конкурировали с другими системами, поскольку этих систем было еще совсем немного. Само название объясняет принцип действия: сила взведенной пружины выбрасывает гарпун в потенциальную добычу.

Основным критерием в классификации этих ружей для подводной охоты следует считать тип, способ работы и количество пружин:

  1. пружина, работающая на сжатие;
  2. пружина, работающая на растяжение;
  3. пара пружин - одна работает на растяжение, а другая на сжатие.

Иногда первый или второй тип состоял из двух разных по диаметру пружин, где одна пружина располагалась внутри другой и обе работали на увеличение мощности. Внешне ружья выглядели очень похожими на современные пневматические - труба с рукояткой почти посередине. только труба при этом была перфорирована по всей длине, для того чтобы вода не мешала свободному ходу пружины и поршня-толкателя.

Главные недостатки пружинных ружей для подводной охоты:

  1. очень шумный выстрел, пружина скрежещет по стволу в момент выстрела;
  2. низкий к.п.д.;
  3. стальная пружина не любит активную водную среду, особенно соленую воду;
  4. пружина устает, долго находясь в растянутом или сжатом состоянии, теряет эластичность,
  5. растягивается или садится;
  6. громоздкость - невозможно изготовить достаточно мощное оружие небольших размеров (в СССР выпускалось пружинное ружье, но это произведение оборонной промышленности годилось разве что для стрельбы в упор; жабокол - так его в шутку называли обладатели более или менее мощных ружей).

Тем не менее, пружинки способствовали заметному шагу в развитии подводной охоты, а многие конструкторские идеи были позднее применены в создании пневматических и гидропневматических ружей. Пружинные ружья выпускают и сейчас: они просты, дешевы и популярны как пляжное оружие. Малая мощность и дешевизна делают их прекрасным оружием для охоты на бычков и другую  мелкую прибрежную рыбешку. Хороши и пружинные слинги, где в трубе с пружиной и простейшим спусковым механизмом двигается гарпун с наконечником. Гарпун не покидает ствол, и это очень скорострельное оружие идеально подходит для охоты на скорпен, бычков и мелкую камбалу глосса. В Средиземноморье зимой, когда сарги и другая рыба выходят на мелководье, их тоже можно попытаться добыть с пружинкой. Если вы собрались обучить своего ребенка или девушку основным азам подводной охоты и навыкам обращения с оружием - здесь тоже выручит пружинка как наиболее простое и достаточно безопасное для окружающих (впрочем, и для рыбы тоже) ружье.

Андрей Лагутин

Ранее на тему Подводная охота:

www.nexplorer.ru

Пружинное ружье для подводной охоты. Пружинное подводное ружье своими руками

Домашний уют 10 декабря 2016

Зимой появляется достаточно свободного времени, которое можно потратить с пользой. К примеру, изготовить ружье для подводной охоты в условиях домашней мастерской. Различается широкий ряд модификаций, которые можно изготовить самостоятельно. В статье будет описано, как сделать пружинное ружье своими руками.

Конструкция пружинных подводных ружей

Устройство выбрасывает гарпун под действием энергии пружины или пружин, которые находятся в сжатом или растянутом состоянии.

В конструкции рукоять расположена приблизительно посередине оружия, что делает его более маневренным и обеспечивает оптимальную балансировку.

Простота модификации обеспечивает высокую степень надежности. Пружинные ружья для подводной охоты отличаются компактностью. В особенности это касается моделей, в которых пружина растягивается, а гарпун при зарядке помещается внутри нее. Рукоять при этом находится близко к стволу. Эти показатели способствуют улучшению меткости.

Преимущества

К преимуществам подобного оружия можно отнести малый вес и точность, что способствует поимке юркой хищной рыбки.

Если сравнить пружинное ружье, основой работы которого является сжатие, с ружьем с тяжами из резины, результат такого сравнения будет явно не в пользу последнего.

У ружья с резиной деталей в два раза больше, чем у пружинного. Мягкие резинки быстро портятся. Быстро двигающиеся детали (тяжи и гарпун из резины) также малоэффективны. По точности боя его не сравнить с пружинным оружием, так как в последнем изделии гарпун находится в длинном стволе, служащем точной направляющей.

Отрицательные стороны изделия

Пружинное ружье обладает высоким уровнем шума при произведении выстрела. В процессе его зарядки пружина издает скрип. С целью снижения нежелательных звуков рекомендуется протирать рукоять тряпкой, смоченной глицерином.

Пружинное подводное ружье своими руками сделать достаточно трудно. Это объясняется тем, что сложно достается нержавейка для изготовления пружины. Также отличается трудоемкостью процесс термической обработки этой детали.

Какие материалы понадобятся?

Для изготовления ружья своими руками потребуются:

  • Проволока из металла, диаметр которой составляет 2 мм, а длина - 12-16 м. Проволока станет пружиной.
  • Трубка из дюралюминия. Ее внутренний диаметр может изменяться от 12,5 до 13 мм. Трубка станет основой для ствола ружья. Зачастую мастера используют латунь, которая почти не подвержена окислению в воде.
  • Для изготовления ствола можно применить обычную палку от лыж.
  • Две пластины одинаковой формы из пластика, толщина которых составляет 10-12 мм. Из пластика делается рукоятка ружья. Материалом для нее также может послужить капрон, винипласт, бук, дуб и алюминий.
  • Прут из металла, диаметр которого составляет 6-8 мм. Он послужит основой гарпуна. Также можно применить нержавейку или серебрянку.

Для того чтобы изготовить пружинное подводное ружье своими руками, потребуется усидчивость и терпение, так как работа отличается кропотливостью. Процесс потребует достаточно много сил и времени, но результат превзойдет ожидания.

Габариты изделия

Среднестатистическое пружинное ружье, изготовленное дома, может быть длиной не больше 900 мм. Расстояние от зацепа до отверстия должно быть не меньше 75 мм, а масса изделия должна составлять 1,5 кг.

Мощность самодельного устройства

При грамотном соблюдении всех правил можно достичь того, что изделие будет характеризовать достаточно большая сила выстрела для поражения рыбы средней величины и небольшого веса. Радиус действия составлит примерно 3 м.

Изготовление пружины

Многие интересуются, как сделать пружинное поршневое ружье своими руками.

Перед обработкой проволоки ее следует накалить до 300 ºС и остудить до комнатной температуры. Такая технология помогает достичь прочности пружины и ее стойкости к искривлению. Пружина раскаляется и подгибается таким образом, чтобы ее концы располагались перпендикулярно оси.

Начинать сборку подводного ружья в домашних условиях следует именно с пружины. Она является самой сложно выполнимой деталью, и для ее изготовления понадобится помощь профессионалов. Деталь изготавливается токарем на станке, затем подвергается термической обработке. На нее наносится покрытие против ржавления.

Диаметр пружины должен составлять 12 мм, а шаг должен быть равен 2 мм. Длина ее зависит от длины ствола. Учитывая, что рабочее усилие пружины направлено на сжатие, ее длина в таком виде должна быть больше ствола на 10 см. После произведения ряда выстрелов пружина укоротится на 1/5. Первоначальная длина берется именно с учетом этой деформации.

Обойма

Обойма является одной из составных частей подводного ружья. Ее основой должна быть латунь, толщина которой составляет 1 мм. На ней с боковых сторон просверливаются отверстия. Их лучше выпилить после изгиба заготовки.

При сборке обоймы понадобится ее припаивание к стволу. Следует подгонять детали по прорезям и отверстиям.

Ствол

Длина ствола должна составлять 600-750 мм. Такая длина оптимальна для проведения охоты в водоемах любого типа.

На обоих концах трубы нарезается резьба. Затем в ней прорезается паз для шептала. Длина его должна составлять 150-170 мм. Такой паз позволит производить регуляцию силу боя ружья обыкновенным передвижением рукояти по стволу. В стволе делаются отверстия для быстрого выхода воды.

Из дюралюминия вытачивается заглушка и надульник. В заглушке просверливается отверстие, в которое затем вставляется гарпун для упрощения перевозки. При готовности ствола можно приступать к изготовлению механизма пуска и рукоятки.

Рукоятка и механизм для пуска

В зажатых тисками пластинах сверлятся отверстия, равные диаметру ствола. Затем на пластине вырезаются контуры рукоятки. На каждой пластинке посредством фрезы или напильника производится выборка под механизм для пуска, глубина которого составляет 3,5 мм.

Обе половины рукояти следует соединить на стволе и прижать винтами. Перед рукоятью на стволе посредством прижимного винта крепится кольцо для упора. Эта манипуляция осуществляется с целью предотвращения скольжения рукояти по стволу. Сборка рукояти ружья завершается установкой пускового механизма.

Механизм для спуска включает в себя шептало, предохранитель и пружину. Изготовление этих составляющих не представляет особой сложности и производится на слесарном станке.

Изготовление гарпуна

Гарпун является главной частью оружия. Он выполняется из прочного стального прута. Диаметр его должен составлять 5 мм. На главном конце для установки следует нарезать резьбу М5 и выпилить отверстие для линя и гарпуна. Прут следует подвергнуть закалке в печи. Помимо этого, для гарпуна вытачивается втулка. Лучше применить с этой целью нержавейку.

Гарпун должен обладать диаметром 6-8 мм. По гарпуну скользит втулка, к которой прикрепляется линь. Втулка должна быть уперта в хвостовик. Она амортизирует от кольца из фторопласта. Хвостовик, который фиксирует гарпун, вытачивается в виде цанги.

Наконечник отличается простой исполнения. Дополнительно делается флажок для удержания рыбы.

Наконечник гарпуна должен обладать трехгранной или четырехгранной, но не конусообразной заточкой. Такие стрелы лучше бьют по рыбе и легко режут чешую.

Сбрасыватель лески

Это последняя деталь ружья. Ее можно изготовить из стальной полоски. Готовая пластина крепится к заглушке ствола парой винтов.

Линь при намотке укладывается под пластину. Одновременно ее привязывают к мушке спереди. Во время произведения выстрела линь выходит с легкостью из-под пластинки и разматывается.

Изготовление вкладыша

Вкладыш в конструкции предназначен для закрепления плоских пружин возвратного действия. Как правило, его основой является текстолит. Он приклеивается к обойме, и уже после этого на него клеятся пружины.

Заклепки

Пружинное ружье собирается при помощи заклепок. Их основу должна составлять прочная сталь. Для наматывания гарпунного линя требуется специальный крючок, который делается из латуни или нержавеющей стали. Крючок припаивается к основе ствола. Пружины в предохранителе, как правило, применяются в роли стопора для двух главных положений. Основу составляет сталь, толщина которой составлет 0,5 мм. Обычно используют легированную марки 65 или углеродистую категории У8, У10, У10 А.

Правила безопасности

Пружинное ружье, описание которого было дано в этой статье, следует заряжать только в водоеме. При выходе на берег оружие обязательно разряжают. Выстрел производится в том случае, если хорошо прослеживается цель, а вода отличается чистотой и прозрачностью.

Пользование изделием

Когда все готово, следует заправить гарпун в ствол, чтобы он уперся в упор, затем прижать пружину к шепталу до осуществления щелчка. Шептало направлено вверх, а ствол прижат втулкой. В спусковой момент пружина выполняет движения поступательного характера, а затем возвращается в начальное положение. При нажатии рыболовом на механизм для пуска шептало перемещается в канавку и освобождает место для пружинной втулки. Разжимаясь, пружина способствует выталкиванию гарпуна.

Источник: fb.ru

monateka.com

Пружинное ружье для подводной охоты. Пружинное подводное ружье своими руками

Зимой появляется достаточно свободного времени, которое можно потратить с пользой. К примеру, изготовить ружье для подводной охоты в условиях домашней мастерской. Различается широкий ряд модификаций, которые можно изготовить самостоятельно. В статье будет описано, как сделать пружинное ружье своими руками.

Конструкция пружинных подводных ружей

Устройство выбрасывает гарпун под действием энергии пружины или пружин, которые находятся в сжатом или растянутом состоянии.

В конструкции рукоять расположена приблизительно посередине оружия, что делает его более маневренным и обеспечивает оптимальную балансировку.

Простота модификации обеспечивает высокую степень надежности. Пружинные ружья для подводной охоты отличаются компактностью. В особенности это касается моделей, в которых пружина растягивается, а гарпун при зарядке помещается внутри нее. Рукоять при этом находится близко к стволу. Эти показатели способствуют улучшению меткости.

Преимущества

К преимуществам подобного оружия можно отнести малый вес и точность, что способствует поимке юркой хищной рыбки.

Если сравнить пружинное ружье, основой работы которого является сжатие, с ружьем с тяжами из резины, результат такого сравнения будет явно не в пользу последнего.

У ружья с резиной деталей в два раза больше, чем у пружинного. Мягкие резинки быстро портятся. Быстро двигающиеся детали (тяжи и гарпун из резины) также малоэффективны. По точности боя его не сравнить с пружинным оружием, так как в последнем изделии гарпун находится в длинном стволе, служащем точной направляющей.

Отрицательные стороны изделия

Пружинное ружье обладает высоким уровнем шума при произведении выстрела. В процессе его зарядки пружина издает скрип. С целью снижения нежелательных звуков рекомендуется протирать рукоять тряпкой, смоченной глицерином.

Пружинное подводное ружье своими руками сделать достаточно трудно. Это объясняется тем, что сложно достается нержавейка для изготовления пружины. Также отличается трудоемкостью процесс термической обработки этой детали.

Какие материалы понадобятся?

Для изготовления ружья своими руками потребуются:

  • Проволока из металла, диаметр которой составляет 2 мм, а длина - 12-16 м. Проволока станет пружиной.
  • Трубка из дюралюминия. Ее внутренний диаметр может изменяться от 12,5 до 13 мм. Трубка станет основой для ствола ружья. Зачастую мастера используют латунь, которая почти не подвержена окислению в воде.
  • Для изготовления ствола можно применить обычную палку от лыж.
  • Две пластины одинаковой формы из пластика, толщина которых составляет 10-12 мм. Из пластика делается рукоятка ружья. Материалом для нее также может послужить капрон, винипласт, бук, дуб и алюминий.
  • Прут из металла, диаметр которого составляет 6-8 мм. Он послужит основой гарпуна. Также можно применить нержавейку или серебрянку.

Для того чтобы изготовить пружинное подводное ружье своими руками, потребуется усидчивость и терпение, так как работа отличается кропотливостью. Процесс потребует достаточно много сил и времени, но результат превзойдет ожидания.

Габариты изделия

Среднестатистическое пружинное ружье, изготовленное дома, может быть длиной не больше 900 мм. Расстояние от зацепа до отверстия должно быть не меньше 75 мм, а масса изделия должна составлять 1,5 кг.

Мощность самодельного устройства

При грамотном соблюдении всех правил можно достичь того, что изделие будет характеризовать достаточно большая сила выстрела для поражения рыбы средней величины и небольшого веса. Радиус действия составлит примерно 3 м.

Изготовление пружины

Многие интересуются, как сделать пружинное поршневое ружье своими руками.

Перед обработкой проволоки ее следует накалить до 300 ºС и остудить до комнатной температуры. Такая технология помогает достичь прочности пружины и ее стойкости к искривлению. Пружина раскаляется и подгибается таким образом, чтобы ее концы располагались перпендикулярно оси.

Начинать сборку подводного ружья в домашних условиях следует именно с пружины. Она является самой сложно выполнимой деталью, и для ее изготовления понадобится помощь профессионалов. Деталь изготавливается токарем на станке, затем подвергается термической обработке. На нее наносится покрытие против ржавления.

Диаметр пружины должен составлять 12 мм, а шаг должен быть равен 2 мм. Длина ее зависит от длины ствола. Учитывая, что рабочее усилие пружины направлено на сжатие, ее длина в таком виде должна быть больше ствола на 10 см. После произведения ряда выстрелов пружина укоротится на 1/5. Первоначальная длина берется именно с учетом этой деформации.

Обойма

Обойма является одной из составных частей подводного ружья. Ее основой должна быть латунь, толщина которой составляет 1 мм. На ней с боковых сторон просверливаются отверстия. Их лучше выпилить после изгиба заготовки.

При сборке обоймы понадобится ее припаивание к стволу. Следует подгонять детали по прорезям и отверстиям.

Ствол

Длина ствола должна составлять 600-750 мм. Такая длина оптимальна для проведения охоты в водоемах любого типа.

На обоих концах трубы нарезается резьба. Затем в ней прорезается паз для шептала. Длина его должна составлять 150-170 мм. Такой паз позволит производить регуляцию силу боя ружья обыкновенным передвижением рукояти по стволу. В стволе делаются отверстия для быстрого выхода воды.

Из дюралюминия вытачивается заглушка и надульник. В заглушке просверливается отверстие, в которое затем вставляется гарпун для упрощения перевозки. При готовности ствола можно приступать к изготовлению механизма пуска и рукоятки.

Рукоятка и механизм для пуска

В зажатых тисками пластинах сверлятся отверстия, равные диаметру ствола. Затем на пластине вырезаются контуры рукоятки. На каждой пластинке посредством фрезы или напильника производится выборка под механизм для пуска, глубина которого составляет 3,5 мм.

Обе половины рукояти следует соединить на стволе и прижать винтами. Перед рукоятью на стволе посредством прижимного винта крепится кольцо для упора. Эта манипуляция осуществляется с целью предотвращения скольжения рукояти по стволу. Сборка рукояти ружья завершается установкой пускового механизма.

Механизм для спуска включает в себя шептало, предохранитель и пружину. Изготовление этих составляющих не представляет особой сложности и производится на слесарном станке.

Изготовление гарпуна

Гарпун является главной частью оружия. Он выполняется из прочного стального прута. Диаметр его должен составлять 5 мм. На главном конце для установки следует нарезать резьбу М5 и выпилить отверстие для линя и гарпуна. Прут следует подвергнуть закалке в печи. Помимо этого, для гарпуна вытачивается втулка. Лучше применить с этой целью нержавейку.

Гарпун должен обладать диаметром 6-8 мм. По гарпуну скользит втулка, к которой прикрепляется линь. Втулка должна быть уперта в хвостовик. Она амортизирует от кольца из фторопласта. Хвостовик, который фиксирует гарпун, вытачивается в виде цанги.

Наконечник отличается простой исполнения. Дополнительно делается флажок для удержания рыбы.

Наконечник гарпуна должен обладать трехгранной или четырехгранной, но не конусообразной заточкой. Такие стрелы лучше бьют по рыбе и легко режут чешую.

Сбрасыватель лески

Это последняя деталь ружья. Ее можно изготовить из стальной полоски. Готовая пластина крепится к заглушке ствола парой винтов.

Линь при намотке укладывается под пластину. Одновременно ее привязывают к мушке спереди. Во время произведения выстрела линь выходит с легкостью из-под пластинки и разматывается.

Изготовление вкладыша

Вкладыш в конструкции предназначен для закрепления плоских пружин возвратного действия. Как правило, его основой является текстолит. Он приклеивается к обойме, и уже после этого на него клеятся пружины.

Заклепки

Пружинное ружье собирается при помощи заклепок. Их основу должна составлять прочная сталь. Для наматывания гарпунного линя требуется специальный крючок, который делается из латуни или нержавеющей стали. Крючок припаивается к основе ствола. Пружины в предохранителе, как правило, применяются в роли стопора для двух главных положений. Основу составляет сталь, толщина которой составлет 0,5 мм. Обычно используют легированную марки 65 или углеродистую категории У8, У10, У10 А.

Правила безопасности

Пружинное ружье, описание которого было дано в этой статье, следует заряжать только в водоеме. При выходе на берег оружие обязательно разряжают. Выстрел производится в том случае, если хорошо прослеживается цель, а вода отличается чистотой и прозрачностью.

Пользование изделием

Когда все готово, следует заправить гарпун в ствол, чтобы он уперся в упор, затем прижать пружину к шепталу до осуществления щелчка. Шептало направлено вверх, а ствол прижат втулкой. В спусковой момент пружина выполняет движения поступательного характера, а затем возвращается в начальное положение. При нажатии рыболовом на механизм для пуска шептало перемещается в канавку и освобождает место для пружинной втулки. Разжимаясь, пружина способствует выталкиванию гарпуна.

autogear.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
