Детские противогазы
Для обеспечения защиты органов дыхания детей используются пять типов детских противогазов. Противогаз ПДФ-7 предназначен для детей младшего (начиная с 1,5 лет) и старшего возрастов и комплектуется фильтрующе-поглощающей коробкой от противогаза ГП-5 и маской МД-1 пяти ростов. Кроме того, для защиты детей выпускаются противогазы ПДФ-Д и ПДФ-2Д (противогаз детский фильтрующий для детей дошкольного возраста) с масками 1-го и 2-го размера и ПДФ-Ш и ПДФ-2Ш (противогаз детский фильтрующий для школьников в возрасте до 17 лет) с масками 3-го и 4-го размера (рис. 5).
Рис 5. Детский противогаз
ПДФ-2Д (ПДФ-2Ш).
Размер детских противогазов определяется аналогично размеру взрослых гражданских противогазов. Надевать и снимать противогаз у детей дошкольного и младшего школьного возраста должны только взрослые. Дети среднего и старшего школьного возраста эту операцию выполняют самостоятельно.
Для защиты детей в возрасте до полутора лет применяются камеры защиты детские КЗД-4 и КЗД-6 (рис. 6), которыеимеют время защиты 4 и 6 часов соответственно.
Рис. 6. Камера защитная детская КЗД-6.
1 – защитная оболочка; 2 – диффузионно-
сорбирующий элемент; 3 – металлический
каркас; 4 – окно; 5 – плечевая тесьма;
6 – рукавица.
Камера защитная детская защищает от радиоактивных пыли и йода, отравляющих веществ и бактериальных средств.
Оболочка камеры представляет собой мешок из двух полотнищ прорезиненной ткани. В оболочку вмонтированы два диффузионно-сорбирующих элемента и две прозрачные пластмассовые пластины (окна), через которые можно следить за поведением и состоянием ребенка. Для ухода за ним в верхней части оболочки предусмотрена рукавица из прорезиненной ткани.
Для защиты детей дошкольного возраста от 1,5 до 7 лет применяется защитный комплект с принудительной подачей воздуха для детей дошкольного возраста ЗКД (рис. 7).
Рис. 7. Защитный комплект с принудительной
подачей воздуха ЗКД:
1 – защитная куртка-капюшон; 2 – соединительная трубка;
3 – микроэлектровентилятор; 4 – шнур питания;
5 – фильтрующе-поглощающая коробка; 6 – сумка-рюкзак;
7 – сумка для хранения ЗКД; 8 – шапочка-подшлемник.
Микроэлектровентилятор подает предварительно очищенный воздух в защитную куртку-капюшон. В ней создается постоянное избыточное давление, которое препятствует проникновению туда ХОВ.
Защитная куртка-капюшон ЗКД выпускается трех ростов.
Дополнительные патроны к гражданским противогазам
Дополнительные патроны ДПГ-3 и ДПГ-1в комплекте с противогазом защищают от аммиака и диметиламина, а также увеличивают время защитного действия от хлора, нитробензола, сероводорода, сероуглерода, синильной кислоты, тетраэтилсвинца, фенола, фосгена, фурфурола, хлористого водорода, хлористого циана и этил меркаптана (приложение 3). ДПГ-1, кроме того, защищает еще от двуокиси азота, метила хлористого, окиси углерода и окиси этилена.
Гопкалитовый патрон применяется для защиты органов дыхания от окиси углерода.
Для защиты только от окиси углерода патрон присоединяется непосредственно к лицевой части и вкладывается в отделение сумки, предназначенное для лицевой части.
При температуре воздуха, близкой к нулю, защитное действие гопкалита снижается, а при температуре от минус 10 до минус 15°C и ниже оно прекращается.
Гопкалитовый патрон считается использованным, если он находился в работе 80–90 мин, или вес его на 20 г превышает вес, указанный на коробке.
Патрон защитный универсальный ПЗУ предназначен для защиты от окиси углерода,аммиака, хлора, сероводорода, хлористого и фтористого водорода, синильной кислоты, фосгена, окислов азота, аминов, ароматических углеводородов органических кислот и спиртов и др.Очистка воздуха от окиси углерода происходит с выделением тепла, поэтому наличие опасных концентраций окиси углерода можно установить по разогреву патрона. Легкий ожог руки указывает на концентрацию 10–12 мг/л. Время пребывания в этой среде не должно превышать 15 мин. При большей концентрации окиси углерода необходимо покинуть загазованное место и дальнейшую работу производить в изолирующих противогазах.
особенности, виды, описание и отзывы
Противогазы являются средством защиты органов дыхания, кожи лица и глаз от попадания веществ, вредных для здоровья человека. Средства защиты предназначены для использования взрослыми и детьми. В настоящее время производится огромное число их разновидностей. В данной статье рассматривается противогаз детский, его виды, описание, отзывы о нем.
Общие сведения
Изобретение противогаза имеет свою историю, связанную с войсками Германии. В Первую мировую войну ими была выработана новая тактика, которая называлась газовой атакой. Ее цель – убивать людей медленно. Площадь поражения газом была огромной, человек, умирая, испытывал сильные боли. Прошло только около двух недель с тех пор как была проведена первая газовая атака, но уже появились средства защиты от вредоносных веществ, содержащихся в воздухе.
Спустя столетие химическое оружие стало популярным средством уничтожения людей в массовом порядке. Но и производство средств защиты, таких как противогаз детский и взрослый, продвинулось вперед. Их разработкой энергично занимаются ведомства всех стран мира, имеющие военное и гражданское назначение.
Как пользоваться противогазом?
При необходимости все гражданское население получает фильтрующие средства: противогазы детские фильтрующие для детей школьного возраста, малышей и взрослых. Аппарат нужно носить в специальной сумке, пуговицы на которой должны быть расстегнутыми. Размещают противогаз на животе. Перед его надеванием желательно изучить инструкцию. Действовать нужно следующим образом:
- Делается глубокий вдох.
- Дыхание задерживается на несколько секунд.
- Глаза закрываются.
- Левой рукой противогаз достается из сумки.
- Из фильтрующей коробки вынимается пробка-заглушка.
- Все пальцы (кроме больших) обеих рук вкладываются внутрь маски.
- Низ маски прикладывается на область подбородка.
- Делается выдох.
- Резким движением маска противогаза натягивается на лицо снизу вверх. Все складочки сразу же расправляются.
- Глаза открываются.
- Чтобы сумка не препятствовала свободному движению, ее нужно переместить на бок.
Если человеку противогаз выдается на длительное время, за его состоянием нужно следить. Уход за аппаратом состоит из чистки и протирания стекол маски. Если допустимый срок применения фильтрующей коробки истек, она заменяется.
Детские противогазы
Эти аппараты предназначены для того, чтобы предохранять органы дыхания ребят от воздействия на них ядовитых смесей, находящихся в воздухе. Противогаз детский бывает разных модификаций. Имеются также приспособления для младенцев. Они представляют собой конструкции из резиновых камер с металлическим каркасом. В них младенец помещается целиком. В камеру очищенный воздух нагнетается мехами.

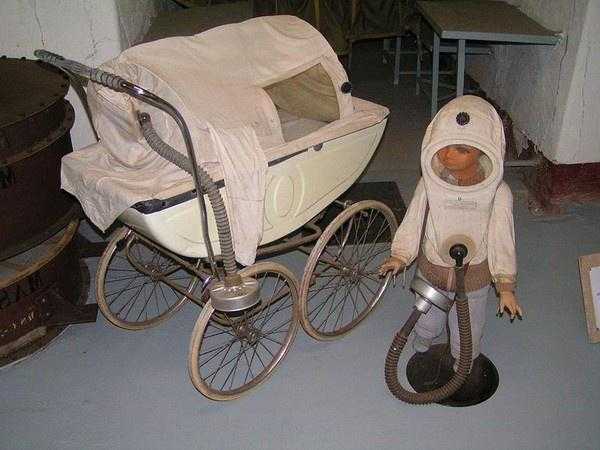

Детская защитная камера КЗД-6
Ее предназначение – защитить младенцев от воздействия на них воздуха, содержащего отравленные вещества. В состав комплекта входит накидка, защищающая ребенка от воздействия на него ярких лучей солнца, осадков, холодного ветра, коробка из картона и полиэтиленовый мешок. У камеры основным элементом является оболочка, для изготовления которой использовалась прорезиненная ткань. Для ее крепления используется разборный каркас из металла, имеющий поддон. Вместе они образуют кроватку для малыша.
Оболочка имеет отверстия, через которые очищенный воздух попадает внутрь камеры. Наблюдают за ребенком, используя смотровые окна. Помещают его в камеру через герметично закрывающееся отверстие. Младенец может находиться в ней непрерывно не более 6 часов.

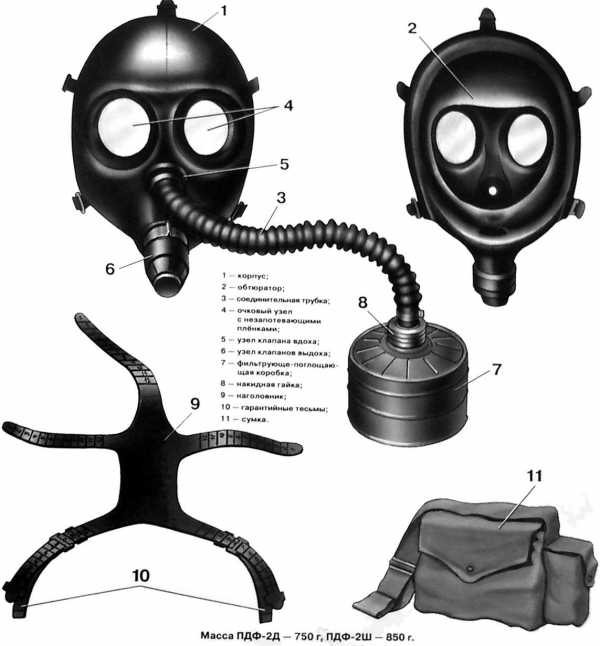

Конструкция средств индивидуальной защиты
Противогаз детский предназначен для того, чтобы в случае необходимости защитить глаза, кожные покровы лица и органы дыхания детей от вредоносных смесей в составе воздуха. Это могут быть отравляющие химические вещества, биологические аэрозоли, радиоактивная пыль. Противогаз детский ПДФ-2Д массой 750 граммов предназначен для детей дошкольного возраста старше полутора лет. Отзывы об этом средстве индивидуальной защиты положительные. При наличии полной исправности аппарата дети легко справляются с его ношением, как показывают тренировочные учения.

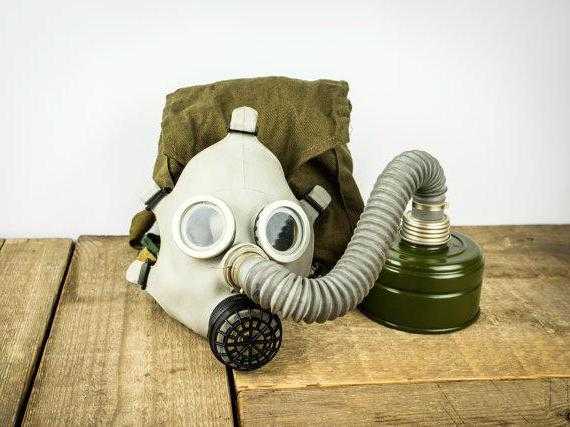

Для школьников предназначены противогазы детские ПДФ-Ш. Их масса составляет 850 граммов. Конструкция коробки для поглощения и фильтрации воздуха у обеих разновидностей аппарата устроена так, что сопротивление воздуху здесь меньше, чем в обычных гражданских противогазах. Основные части детского противогаза для малышей (ПДФ-2Д) и школьников (ПДФ-Ш): маска для лица и коробка для поглощения и фильтрации поступающего воздуха. В состав лицевой части (маски) входят следующие элементы:
- Корпус маски.
- Очковый узел, имеющий плоские круглые стекла.
- Узлы клапанов для вдоха и выдоха.
- Соединительная трубка, с ее помощью подсоединяется фильтрующе-поглощающая коробка к маске.
- Пленки, благодаря которым стекла очков не запотевают.
Особенностью лицевой части противогаза является то, что при его надевании уши остаются открытыми. Выпускается она 1 и 2 роста. Коробка для поглощения и фильтрации воздуха выполняется в форме цилиндра, снаружи которого имеется горловина с резьбой. С ее помощью коробка присоединяется к маске. Для изготовления корпуса фильтрующе-поглощающего устройства используют металл или полимерные материалы. Коробка имеет поглощающий слой (шихту) и фильтр.
Детям от полутора лет и школьникам младшего возраста противогаз детский фильтрующий подбирают, а лицевую часть подгоняют взрослые. Ребята старших классов могут делать это самостоятельно. Для этого измеряется высота лица – это расстояние между двумя точками: наибольшим углублением переносицы и серединой нижней части подбородка. Для измерения лица используется штангенциркуль, который можно изготовить самостоятельно из линейки и кусочков фанеры или картона.
Если высота лица составляет 103 миллиметра и больше, а вертикальный охват 620 и меньше (точки на замкнутой линии измерения должны лежать на макушке головы, щеках и подбородке), то такому ребенку выдают маску МД-3 четвертого роста. Подобранная по размерам ребенка маска плотно прилегает к лицу и при повороте головы не смещается.
Что нужно делать во время проведения противогазовой тренировки?
Дети дошкольного и младшего школьного возраста получают уже проверенные на исправность аппараты. Ребята старших классов перед проведением мероприятия сами проверяют противогаз, который носят в сумке, имеющей два отделения. В одно кладется коробка для поглощения и фильтрации воздуха, в другое – маска для лица. Проверяется противогаз следующим образом:
- Сначала нужно вынуть средство защиты из сумки.
- Затем визуально проверить на исправность маску, стекла очков, тесемки, передвижные пряжки.
- Далее осматривается коробка с клапанами: вдыхательным и выдыхательным и предохранительный экран. Проверяется их наличие, если все на месте, то и состояние.
- При осмотре соединительной трубки проверяется ее исправность. На ней не должны присутствовать разрывы и проколы. В исправном состоянии она плотно присоединяется к маске.
- Осматривается противогазовая коробка. Если она ржавая, на ней замечены пробоины, вмятины, ее нужно заменить, она может быть неисправной. Дно коробки имеет отверстие. Из него нужно вынуть пробку из резины.
- При осмотре противогазовой сумки внимание обращается на то, чтобы целостность ее поверхности не была нарушена и присутствовали все застежки, лямки, вкладыши из дерева, поясная тесьма, коробка с пленками, которые не запотевают при дыхании человека, или карандаш.
После того как проведен внешний осмотр, противогаз собирается и проверяется на герметичность, для чего надевается маска, из сумки вынимается противогазовая коробка, ее отверстие закрывается пробкой и делается глубокий вдох. Противогаз считается исправным, если под маску не проходит воздух.
Запрещающие действия при ношении противогаза
Никогда не следует делать разгерметизацию аппарата. Это может привести к тому, что неотфильтрованные смеси воздушных масс попадут внутрь противогаза, тогда его ношение не имеет никакого смысла. Надевая средство защиты, нужно заведомо знать, что из-за затруднительного поступления воздуха может наступить легкое удушье, особенно у людей с проблемами дыхательных путей.
fb.ru
Детские фильтрующие противогазы
В настоящее время существует 5 типов детских противогазов. Более распространен ПДФ-7 (противогаз детский фильтрующий, тип седьмой). Он предназначен для детей как младшего (начиная с 1,5 лет), так и старшего возрастов, комплектуется фильтрующе-поглощающей коробкой от взрослого противогаза ГП-5. В качестве лицевой части применяются маски МД-1А пяти ростов.
Рост масок детских противогазов
Противогаз | Тип маски | 1 | 2 | 3 | 4 | 5 |
Высота лица, мм | ||||||
ПДФ-7 | МД-1 | до 78 | 79-87 | 88-95 | 96-103 | 104-111 |
ПДФ-Д | МД-3 | До 78 | 79-87 | 88-95 | 96-103 | — |
ПДФ-Ш | МД-3 | — | — | 88-95 | 96-103 | — |
Последние годы промышленность выпускала противогазы ПДФ-Д и ПДФ-Ш (противогаз детский, фильтрующий, дошкольный или школьный). Они имеют единую фильтрующе-поглощающую коробку ГП-5 и различаются лишь лицевыми частями. Так, ПДФ-Д оснащается масками МД-3 (маска детская, тип третий) четырех ростов — 1,2,3,4. Маски имеют наголовник в виде тонкой резиновой пластины с пятью лямками, снабженными уступами с цифрами. Их подгонку начинают при следующем положении цифр лямок у пряжек: лобная — 6, височные — 8, щечные — 9. Соединительная трубка у маски 1 -го роста присоединена сбоку от клапанной коробки.
Если ПДФ-Д предназначен для детей от полутора до 7 лет, то ПДФ-Ш — для детей от 7 до 17 лет. В качестве лицевой части используются маски МД-3 двух ростов, а именно — 3-го и 4-го.

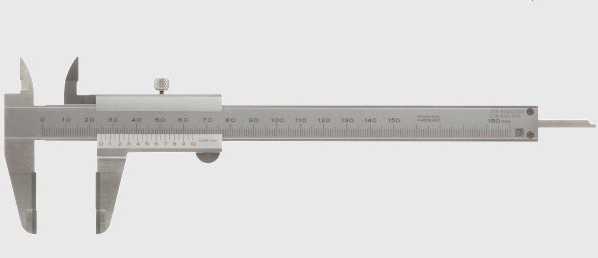

Чтобы определить рост маски, ученической линейкой с миллиметровыми делениями или штангенциркулем надо измерить высоту лица, то есть расстояние между самой нижней частью подбородка и точкой наибольшего углубления переносицы. Прежде измеряли еще и ширину лица, но, как показала практика, — это излишне. Когда высота лица более 103 мм, ребенку следует подобрать противогаз ПДФ-Ш, укомплектованный шлем-маской ШМ-62у.
Если противогаз ПДФ-Ш оснащен шлем-маской от ГП-5, в этом случае для определения роста сантиметровой лентой измеряют вертикальный обхват головы — от макушки, через щеки и подбородок. Измерения округляют до 0,5 см. При величине обхвата до 63 см нужен нулевой рост; от 63,5 до 65 см — первый; от 65,5 до 68 см — второй; от 68,5 до 70,5 см -третий.

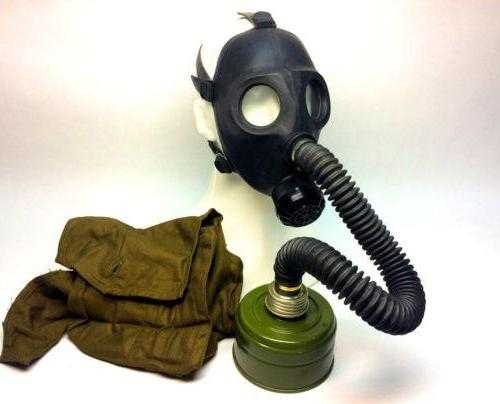

На сегодня наиболее совершенной моделью является детский противогаз ПДФ-2Д для детей дошкольного и ПДФ-2Ш — школьного возрастов. В их комплект входят: фильтрующе-поглощающая коробка ГП-7к, лицевая часть МД-4, коробка с незапотевающими пленками и сумка. ПДФ-2Д комплектуется лицевыми частями 1 -го и 2-го, ПДФ-2Ш — 2-го и 3-го ростов. Масса комплекта: дошкольного — не более 750 г, школьного — не более 850 г. Фильтрующе-поглощающая коробка по конструкции аналогична коробке ГП-5, но имеет уменьшенное сопротивление вдоху.
Рис. Противогаз детский фильтрующий ПДФ-7.
Лицевая часть, как и у ГП-7, состоит из корпуса (маски объемного типа с «независимым» обтюратором, отформованным как одно целое с ней) и соединительной трубки. Корпус лицевой части имеет очковый узел, узлы клапана вдоха и клапанов выдоха, наголовник. Соединительная трубка оканчивается накидной гайкой с ниппельным кольцом. «Независимый» обтюратор, расположенный по краю корпуса маски, обеспечивает надежную герметизацию, тонкая резина хорошо прилегает к лицу и растягивается независимо от корпуса маски. Наголовник способствует надежному закреплению лицевой части. Состоит из 5 лямок (лобной, 2 височных, 2 щечных), сделанных как одно целое с затылочной пластиной. На лямках с интервалом в один сантиметр нанесены упоры для закрепления в пряжках. У каждого упора — цифра, которая указывает его порядковый номер. В свою очередь лямки прикрепляются к корпусу лицевой части пряжками с фиксаторами, что позволяет устанавливать лямки в нужное положение и предотвращает их выскальзывание.
Узел клапана вдоха состоит из патрубка с седловиной, на оси которой размещен резиновый лепесток. Узел клапанов выдоха — из двух пластмассовых седловин, двух резиновых клапанов грибкового типа, и все это снаружи прикрыто защитным экраном. Чтобы не запотевали стекла очков, как и в противогазах ПДФ-Д и ПДФ-Ш, применяются незапотевающие пленки. Хранятся они в закрытой металлической коробке. Носят противогаз в сумке с двумя отделениями — для фильтрующе-поглощающей коробки и лицевой части. Внутри сумки — карман для коробки с незапотевающими пленками, снаружи — для индивидуального противохимического пакета. Противогазы ПДФ-2Д и ПДФ-2Ш носят на левом боку на уровне пояса, плечевая тесьма переброшена через правое плечо.
Подбирать рост и собирать противогаз для детей дошкольного и младшего школьного возрастов должны только взрослые (также надевать и снимать). Дети среднего и старшего школьного возрастов эту операцию проделывают самостоятельно. Подбирают противогазы таким же способом, как и противогаз ГП-7. Измеряют горизонтальный и вертикальный обхваты головы мерной сантиметровой лентой, округляя измерения до 5 мм. По сумме измерений, используя таблицы, определяется требуемый типоразмер лицевой части: рост маски и положение (номера) упоров лямок наголовника. Номера упоров лямок в таблице указаны в такой последовательности: первая цифра — номер упора лобной лямки, вторая — височных, третья — щечных лямок.
Размеры детских противогазов
Сумма обхватов головы, мм | Рост | Положение упоров | Сумма обхватов головы, мм | Рост | Положение упоров |
Противогаз ПДФ-2Д | Противогаз ПДФ-2Ш | ||||
До 980 | 1 | 4-8-8 | 1035-1055 | 2 | 4-7-9 |
985-1005 | 1 | 4-7-8 | 1060-1080 | 2 | 4-7-8 |
1010-1030 | 1 | 3-6-7 | 1085-1105 | 2 | 3-6-7 |
1035-1055 | 1 | 3-5-6 | 1110-1130 | 2 | 3-5-6 |
1060-1080 | 2 | 4-7-8 | 1135-1155 | 2 | 3-4-5 |
1085-1105 | 2 | 3-6-7 | 1160-1180 | 3 | 3-5-6 |
1110-1130 | 2 | 3-5-6 | 1185-1205 | 3 | 3-4-5 |
1135-1155 | 2 | 3-4-5 | 1210-1230 | 3 | 3-3-4 |
1160-1180 | 2 | 3-3-4 | 1235-1255 | 3 | 3-2-3 |
1260-1280 | 3 | 3-1-2 | |||
1285-1305 | 3 | 3-1-1 | |||
Если сумма горизонтального и ветикального обхватов головы превышает 1305 мм, то такому ребенку необходим не детский, а взрослый противогаз ГП-7.
Следует обратить внимание на то, что конструкция маски и наголовника лицевой части МД-4 позволяет при подборе противогазов варьировать пограничными для каждого роста типоразмерами. Например, если сумма вертикального и горизонтального обхватов головы ребенка будет в интервале 1035 — 1055 мм, то можно использовать лицевую часть 1-го роста с положением упоров 3-5-6 или 2-го роста с положением упоров 4-7-9. При сумме 1160 — 1180 мм — лицевую часть 2-го роста с положением упоров 3-3-4, а также 3-го роста с положением упоров 3-5-6.
Проверка комплектности, сборка противогаза и подготовка к эксплуатации практически ничем не отличаются от аналогичных действий с противогазами для взрослых.
Порядок проверки на герметичность: надеть противогаз, закрыть ладонью отверстие в дне коробки и сделать плавный глубокий вдох. Если воздух не проходит под маску, то лицевая часть подобрана верно и противогаз собран правильно. Если же воздух при вдохе все же проходит, следует тщательно проверить правильность сборки. Если и это не дает положительных результатов, подтянуть на одно деление височные и щечные лямки или заменить рост лицевой части на меньший.
На детей дошкольного и младшего школьного возрастов противогазы надевают взрослые. Делается это так: ребенка ставят спиной к себе, снимают головной убор, собирают волосы со лба и висков, лицевую часть берут за височные и щечные лямки и прикладывают к лицу так, чтобы подбородок разместился в нижнем углублении обтюратора, движением рук вверх и назад от лица ребенка наголовник натягивается на голову, устраняется перекос лицевой части, повороты обтюратора и лямок, застегиваются щечные пряжки. У детей дошкольного возраста завязываются гарантийные тесьмы. После всего надевают головной убор.
При самостоятельном надевании противогаза дети школьного возраста поступают так же, как и взрослые, в той же последовательности.
Для того чтобы снять противогаз ПДФ-2Д или ПДФ-2Ш, сначала распускают щечные лямки, затем лицевую часть берут за узел клапанов выдоха, оттягивают вниз и движением руки вперед и вверх снимают.
Новые детские противогазы имеют ряд преимуществ. У них снижено сопротивление дыханию на вдохе, уменьшено давление лицевой части на голову. Все это позволяет увеличить время пребывания детей в средствах защиты. Конструкция лицевой части такова, что стало возможным уменьшить количество ростов до трех и в значительной мере облегчить подбор противогазов.
studfiles.net
Детские противогазы
В настоящее время существует 5 типов детских противогазов. Более распространен ПДФ-7 (противогаз детский фильтрующий, тип седьмой) (рис.7). Он предназначен для детей как младшего (начиная с 1,5 лет), так и старшего возрастов, комплектуется фильтрующе-поглощающей коробкой от взрослого противогаза ГП-5. В качестве лицевой части применяются маски МД-1А пяти ростов.
Последние годы промышленность выпускала противогазы ПДФ-Д и ПДФ-Ш (противогаз детский, фильтрующий, дошкольный или школьный). Они имеют единую фильтрующе-поглощающую коробку ГП-5 и различаются лишь лицевыми частями. Так, ПДФ-Д оснащается масками МД-3 (маска детская, тип третий) четырех ростов— 1, 2, 3, 4. Маски имеют наголовник в виде тонкой резиновой пластины с пятью лямками, снабженными уступами с цифрами. Их подгонку начинают при следующем положении цифр лямок у пряжек; лобная — 6, височные — 8, щечные — 9. Соединительная трубка у маски 1-ого роста присоединена сбоку от клапанной коробки. Если ПДФ-Д предназначен для детей от полутора до 7 лет, то ПДФ-Ш — для детей от 7 до 17 лет. В качестве лицевой части используются маски МД-3 двух ростов, а именно — 3-го и 4-го (рис. 8).
Рост масок детских противогазов
Таблица 3.
Противогаз | Тип маски | 1 | 2 | 3 | 4 | 5 |
Высота лица, мм | ||||||
ПДФ-7 | МД-1 | До 78 | 79-87 | 88-95 | 96-103 | 104-111 |
ПДФ-Д | МД-3 | До 78 | 79-87 | 88-95 | 96-103 | — |
ПДФ-Ш | МД-3 | — | — | 88-95 | 96-103 | — |
Чтобы определить рост маски, ученической линейкой с миллиметровыми делениями или штангенциркулем надо измерить высоту лица, то есть расстояние между самой нижней частью подбородка и точкой наибольшего углубления переносицы. Прежде измеряли еще и ширину лица, но, как показала практика, — это излишне. Когда высота лица более 103 мм, ребенку следует подобрать противогаз ПДФ-Ш, укомплектованный шлем-маской ШМ-62у. Если противогаз ПДФ-Ш оснащен шлем-маской от ГП-5, в этом случае для определения роста сантиметровой лентой измеряют вертикальный обхват головы — от макушки, через щеки и подбородок. Измерения округляют до 0,5 см. При величине обхвата до 63 см нужен нулевой рост; от 63,5 до 65 см — первый; от 65,5 до 68 см — второй; от 68,5 до 70,5 см — третий,.
На сегодня наиболее совершенной моделью является детский противогаз ПДФ-2Д для детей дошкольного и ПДФ-2Ш — школьного возрастов (рис. 9). В их комплект входят: фильтрующе-поглощающая коробка ГП-7к, лицевая часть МД-4, коробка с незапотевающими пленками и сумка. ПДФ-2Д комплектуется лицевыми частями 1-го и 2-го, ПДФ-2Ш — 2-го и 3-го ростов. Масса комплекта: дошкольного — не более 750 г, школьного — не более 850 г. Фильтрующе-поглощающая коробка по конструкции аналогична коробке ГП-5, но имеет уменьшенное сопротивление вдоху.
Лицевая часть, как и у ГП-7, состоит из корпуса (маски объемного типа с «независимым» обтюратором, отформованным как одно целое с ней) и соединительной трубки. Корпус лицевой части имеет очковый узел, узлы клапана вдоха и клапанов выдоха, наголовник. Соединительная трубка оканчивается накидной гайкой с ниппельным кольцом.
«Независимый» обтюратор, расположенный по краю корпуса маски, обеспечивает надежную герметизацию, тонкая резина хорошо прилегает к лицу и растягивается независимо от корпуса маски.
Наголовник способствует надежному закреплению лицевой части. Состоит из 5 лямок (лобной, 2 височных, 2 щечных), сделанных как одно целое с затылочной пластиной. На лямках с интервалом в один сантиметр нанесены упоры для закрепления в пряжках. У каждого упора — цифра, которая указывает его порядковый номер. В свою очередь лямки прикрепляются к корпусу лицевой части пряжками с 41ик-саторами. что позволяет устанавливать лямки в нужное положение и предотвращает их выскальзывание.
Узел клапана вдоха состоит из патрубка с седловиной, на оси которой размещен резиновый лепесток. Узел клапанов выдоха — из двух пластмассовых седловин, двух резиновых клапанов грибкового типа, и все это снаружи прикрыто защитным экраном,
Чтобы не запотевали стекла очков, как и в противогазах ПДФ-Д и ПДФ-Ш, применяются не запотевающие пленки. Хранятся они в закрытой металлической коробке.
Носят противогаз в сумке с двумя отделениями — для фильтрующе-поглощающей коробки и лицевой части. Внутри сумки — карман для коробки с незапотевающими пленками, снаружи — для индивидуального противохимического пакета.
Противогазы ПДФ-2Д и ПДФ-2Ш носят на левом боку на уровне пояса, плечевая тесьма переброшена через правое плечо.
Подбирать рост и собирать противогаз для детей дошкольного и младшего школьного возрастов должны только взрослые (также надевать и снимать). Дети среднего и старшего школьного возрастов эту операцию проделывают самостоятельно.
Подбирают противогазы таким же способом, как и противогаз ГП-7. Измеряют горизонтальный и вертикальный обхваты головы мерной сантиметровой лентой, округляя измерения до 5 мм. По сумме измерений, используя таблицы, определяется требуемый типоразмер лицевой части: рост маски и положение (номера) упоров лямок наголовника. Номера упоров лямок в таблице указаны в такой последовательности: первая цифра — номер упора лобной лямки, вторая — височных, третья — щечных лямок.
Таблица 4.
Сумма обхватов головы, мм | Рост | Положение упоров |
Противогаз ПДФ-2Д | ||
До 980 | 1 | 4-8-8 |
985 – 1005 | 1 | 4-7-8 |
1010 – 1030 | 1 | 3-6-7 |
1035 – 1055 | 1 | 3-5-6 |
1060 – 1080 | 2 | 4-7-8 |
1085 – 1105 | 2 | 3-6-7 |
1110 – 1130 | 2 | 3-5-6 |
1135 – 1155 | 2 | 3-4-5 |
1160 — 1180 | 2 | 3-3-4 |
Противогаз ПДФ-2Ш | ||
1035 – 1055 | 2 | 4-7-9 |
1060 – 1080 | 2 | 4-7-8 |
1085 – 1105 | 2 | 3-6-7 |
1110 – 1130 | 2 | 3-5-6 |
1135 – 1155 | 2 | 3-4-5 |
1160 – 1180 | 3 | 3-5-6 |
1185 – 1205 | 3 | 3-4-5 |
1210 – 1230 | 3 | 3-3-4 |
1235 – 1255 | 3 | 3-2-3 |
1260 – 1280 | 3 | 3-1-2 |
1285 — 1305 | 3 | 3-1-1 |
Если сумма горизонтального и вертикального обхватов головы превышает 1305 мм, то такому ребенку необходим не детский, а взрослый противогаз ГП-7.
Следует обратить внимание на то, что конструкция маски н наголовника лицевом части МД-4 позволяет при подборе противогазов варьировать пограничными для каждого роста типоразмерами. Например, если сумма вертикального и горизонтального обхватов головы ребенка будет в интервале 1035 — 1055 мм, то можно использовать лицевую часть 1-го роста с положением упоров 3-5-6 или 2-го роста с положением упоров 4-7-9. При сумме 1160 — 1180 мм — лицевую часть 2-го роста с положением упоров 3-3-4, а также 3-го роста с положением упоров 3-5-6. .
Проверка комплектности, сборка противогаза и подготовка к эксплуатации практически ничем не отличаются от аналогичных действий с противогазами для взрослых.
Порядок проверки на герметичность: надеть противогаз, закрыть ладонью отверстие в дне коробки и сделать плавный глубокий вдох. Если воздух не проходит под маску, то лицевая часть подобрана верно и противогаз собран правильно. Если же воздух при вдохе все же проходит, следует тщательно проверить правильность сборки. Если и это не дает положительных результатов, подтянуть на одно деление височные и щечные лямки или заменить рост лицевой части на меньший.
На детей дошкольного и младшего школьного возрастов противогазы надевают взрослые. Делается это так: ребенка ставят спиной к себе, снимают головной убор, собирают волосы со лба и висков, лицевую часть берут за височные и щечные лямки и прикладывают к лицу так, чтобы подбородок разместился в нижнем углублении обтюратора, движением рук вверх и назад от лица ребенка наголовник натягивается на голову, устраняется перекос лицевой части, подвороты обтюратора и лямок, застегиваются щечные пряжки. У детей дошкольного возраста завязываются гарантийные тесьмы. После всего надевают головной убор.
При самостоятельном надевании противогаза дети школьного возраста поступают так же, как и взрослые, в той же последовательности.
Для того чтобы снять противогаз ПДФ-2Д или ПДФ-2Ш, сначала распускают щечные лямки, затем лицевую часть берут за узел клапанов выдоха, оттягивают вниз и движением руки вперед и вверх снимают.
Новые детские противогазы имеют ряд преимуществ. У них снижено сопротивление дыханию на вдохе, уменьшено давление лицевой части на голову. Все это позволяет увеличить время пребывания детей в средствах защиты. Конструкция лицевой части такова, что стало возможным уменьшить количество ростов до трех и в значительной мере облегчить подбор противогазов.
studfiles.net
Средства индивидуальной защиты | Фильтрующие детские противогазы
Средства индивидуальной защиты органов дыхания
Фильтрующие детские противогазы
Вернуться на страницу «Фильтрующие противогазы»
Сегодня существует 5 типов детских противогазов. Более распространен ПДФ-7 (противогаз детский фильтрующий, тип седьмой). Он предназначен для детей как младшего (начиная с 1,5 лет), так и старшего возрастов, комплектуется фильтрующе-поглощающей коробкой от взрослого противогаза ГП-5. В качестве лицевой части применяются маски МД-1А пяти ростов.
Рост масок детских противогазов
| Противогаз | Тип маски | 1 | 2 | 3 | 4 | 5 |
| Высота лица, мм | ||||||
| ПДФ-7 | МД-1 | до 78 | 79-87 | 88-95 | 96-103 | 104-111 |
| ПДФ-Д | МД-3 | До 78 | 79-87 | 88-95 | 96-103 | — |
| ПДФ-Ш | МД-3 | — | — | 88-95 | 96-103 | — |
Последние годы промышленность выпускала противогазы ПДФ-Д и ПДФ-Ш (противогаз детский, фильтрующий, дошкольный или школьный). Οʜᴎ имеют единую фильтрующе-поглощающую коробку ГП-5 и различаются лишь лицевыми частями. Так, ПДФ-Д оснащается масками МД-3 (маска детская, тип третий) четырех ростов — 1,2,3,4. Маски имеют наголовник в виде тонкой резиновой пластины с пятью лямками, снабженными уступами с цифрами. Их подгонку начинают при следующем положении цифр лямок у пряжек˸ лобная — 6, височные — 8, щечные — 9. Соединительная трубка у маски 1 -го роста присоединена сбоку от клапанной коробки.
В случае если ПДФ-Д предназначен для детей от полутора до 7 лет, то ПДФ-Ш — для детей от 7 до 17 лет. В качестве лицевой части используются маски МД-3 двух ростов, а именно — 3-го и 4-го.
Чтобы определить рост маски, ученической линейкой с миллиметровыми делениями или штангенциркулем нужно измерить высоту лица, то есть расстояние между самой нижней частью подбородка и точкой наибольшего углубления переносицы. Прежде измеряли еще и ширину лица, но, как показала практика, — это излишне. Когда высота лица более 103 мм, ребенку следует подобрать противогаз ПДФ-Ш, укомплектованный шлем-маской ШМ-62у.
В случае если противогаз ПДФ-Ш оснащен шлем-маской от ГП-5, в данном случае для определения роста сантиметровой лентой измеряют вертикальный обхват головы — от макушки, через щеки и подбородок. Измерения округляют до 0,5 см. При величине обхвата до 63 см нужен нулевой рост; от 63,5 до 65 см — первый; от 65,5 до 68 см — второй; от 68,5 до 70,5 см — третий.
На сегодня наиболее совершенной моделью является детский противогаз ПДФ-2Д для детей дошкольного и ПДФ-2Ш — школьного возрастов. В их комплект входят˸ фильтрующе-поглощающая коробка ГП-7к, лицевая часть МД-4, коробка с незапотевающими пленками и сумка. ПДФ-2Д комплектуется лицевыми частями 1 -го и 2-го, ПДФ-2Ш — 2-го и 3-го ростов. Масса комплекта˸ дошкольного — не более 750 г, школьного — не более 850 ᴦ. Фильтрующе-поглощающая коробка по конструкции аналогична коробке ГП-5, но имеет уменьшенное сопротивление вдоху.
Лицевая часть, как и у ГП-7, состоит из корпуса (маски объёмного типа с «независимым» обтюратором, отформованным как одно целое с ней) и соединительной трубки. Корпус лицевой части имеет очковый узел, узлы клапана вдоха и клапанов выдоха, наголовник. Соединительная трубка оканчивается накидной гайкой с ниппельным кольцом. «Независимый» обтюратор, расположенный по краю корпуса маски, обеспечивает надежную герметизацию, тонкая резина хорошо прилегает к лицу и растягивается независимо от корпуса маски. Наголовник способствует надежному закреплению лицевой части. Состоит из 5 лямок (лобной, 2 височных, 2 щечных), сделанных как одно целое с затылочной пластиной. На лямках с интервалом в один сантиметр нанесены упоры для закрепления в пряжках. У каждого упора — цифра, которая указывает его порядковый номер.
В свою очередь лямки прикрепляются к корпусу лицевой части пряжками с фиксаторами, что позволяет устанавливать лямки в нужное положение и предотвращает их выскальзывание.
Узел клапана вдоха состоит из патрубка с седловиной, на оси которой размещен резиновый лепесток. Узел клапанов выдоха — из двух пластмассовых седловин, двух резиновых клапанов грибкового типа, и все это снаружи прикрыто защитным экраном. Чтобы не запотевали стекла очков, как и в противогазах ПДФ-Д и ПДФ-Ш, применяются незапотевающие пленки. Хранятся они в закрытой металлической коробке. Носят противогаз в сумке с двумя отделениями — для фильтрующе-поглощающей коробки и лицевой части. Внутри сумки — карман для коробки с незапотевающими пленками, снаружи — для индивидуального противохимического пакета. Противогазы ПДФ-2Д и ПДФ-2Ш носят на левом боку на уровне пояса, плечевая тесьма переброшена через правое плечо.
Подбирать рост и собирать противогаз для детей дошкольного и младшего школьного возрастов должны только взрослые (также надевать и снимать). Дети среднего и старшего школьного возрастов эту операцию проделывают самостоятельно. Подбирают противогазы таким же способом, как и противогаз ГП-7. Измеряют горизонтальный и вертикальный обхваты головы мерной сантиметровой лентой, округляя измерения до 5 мм. По сумме измерений, используя таблицы, определяется требуемый типоразмер лицевой части˸ рост маски и положение (номера) упоров лямок наголовника. Номера упоров лямок в таблице указаны в такой последовательности˸ первая цифра — номер упора лобной лямки, вторая — височных, третья — щечных лямок.
Размеры детских противогазов
| Сумма обхватов головы, мм | Рост | Положение упоров | Сумма обхватов головы, мм | Рост | Положение упоров |
| Противогаз ПДФ-2Д | Противогаз ПДФ-2Ш | ||||
| До 980 | 1 | 4-8-8 | 1035-1055 | 2 | 4-7-9 |
| 985-1005 | 1 | 4-7-8 | 1060-1080 | 2 | 4-7-8 |
| 1010-1030 | 1 | 3-6-7 | 1085-1105 | 2 | 3-6-7 |
| 1035-1055 | 1 | 3-5-6 | 1110-1130 | 2 | 3-5-6 |
| 1060-1080 | 2 | 4-7-8 | 1135-1155 | 2 | 3-4-5 |
| 1085-1105 | 2 | 3-6-7 | 1160-1180 | 3 | 3-5-6 |
| 1110-1130 | 2 | 3-5-6 | 1185-1205 | 3 | 3-4-5 |
| 1135-1155 | 2 | 3-4-5 | 1210-1230 | 3 | 3-3-4 |
| 1160-1180 | 2 | 3-3-4 | 1235-1255 | 3 | 3-2-3 |
| 1260-1280 | 3 | 3-1-2 | |||
| 1285-1305 | 3 | 3-1-1 | |||
В случае если сумма горизонтального и ветикального обхватов головы превышает 1305 мм, то такому ребенку необходим не детский, а взрослый противогаз ГП-7.
Следует обратить внимание на то, что конструкция маски и наголовника лицевой части МД-4 позволяет при подборе противогазов варьировать пограничными для каждого роста типоразмерами. К примеру, в случае если сумма вертикального и горизонтального обхватов головы ребенка будет в интервале 1035 — 1055 мм, то можно использовать лицевую часть 1-го роста с положением упоров 3-5-6 или 2-го роста с положением упоров 4-7-9. При сумме 1160 — 1180 мм — лицевую часть 2-го роста с положением упоров 3-3-4, а также 3-го роста с положением упоров 3-5-6.
Проверка комплектности, сборка противогаза и подготовка к эксплуатации практически ничем не отличаются от аналогичных действий с противогазами для взрослых.
Порядок проверки на герметичность˸ надеть противогаз, закрыть ладонью отверстие в дне коробки и сделать плавный глубокий вдох. В случае если воздух не проходит под маску, то лицевая часть подобрана верно и противогаз собран правильно. В случае если же воздух при вдохе все же проходит, следует тщательно проверить правильность сборки. В случае если и это не дает положительных результатов, подтянуть на одно деление височные и щечные лямки или заменить рост лицевой части на меньший.
На детей дошкольного и младшего школьного возрастов противогазы надевают взрослые. Делается это так˸ ребенка ставят спиной к себе, снимают головной убор, собирают волосы со лба и висков, лицевую часть берут за височные и щечные лямки и прикладывают к лицу так, чтобы подбородок разместился в нижнем углублении обтюратора, движением рук вверх и назад от лица ребенка наголовник натягивается на голову, устраняется перекос лицевой части, повороты обтюратора и лямок, застегиваются щечные пряжки. У детей дошкольного возраста завязываются гарантийные тесьмы. После всего надевают головной убор.
При самостоятельном надевании противогаза дети школьного возраста поступают аналогично тому, как и взрослые, в той же последовательности.
Для того чтобы снять противогаз ПДФ-2Д или ПДФ-2Ш, сначала распускают щечные лямки, затем лицевую часть берут за узел клапанов выдоха, оттягивают вниз и движением руки вперед и вверх снимают.
Новые детские противогазы имеют ряд преимуществ. У них снижено сопротивление дыханию на вдохе, уменьшено давление лицевой части на голову. Все это позволяет увеличить время пребывания детей в средствах защиты. Конструкция лицевой части такова, что стало возможным уменьшить количество ростов до трех и в значительной мере облегчить подбор противогазов.
Детские противогазы
(учебный фильм)
Вернуться на страницу «Фильтрующие противогазы»
xn—-7sbbfb7a7aej.xn--p1ai
3.2. Детские противогазы
Существует несколько типов детских противогазов. Наиболее распространен из них ПДФ-7 (противогаз детский фильтрующий, тип седьмой). Он предназначен для детей как младшего, начиная с 1,5 лет, так и старшего возрастов, комплектуется фильтрующе-поглощающей коробкой от взрослого противогаза ГП-5. Лицевая часть – маска, которая выпускается 5 размеров.
Кроме того, промышленность выпускала детские противогазы пдф-д (дошкольный) – для детей возрастом от 1,5 до 7 лет; пдф-ш (школьный) – для детей от 7 до 17 лет.
Лицевая часть изготавливается в виде маски МД-3 двух ростов – 3 и 4 для детей школьного возраста и двух ростов (1 и 2) для дошкольного возраста. Соединительная трубка у маски 1-го размера присоединена сбоку от клапанной коробки. Размер (рост) маски определяется измерением высоты лица в мм – расстояние между самой нижней частью подбородка и точкой наибольшего углубления на переносице.
Если этот размер превышает 103 мм, то такому школьнику выдают лицевую часть от противогаза ГП-5 (ШМ-62У).
Наиболее совершенной моделью является детский противогаз ПДФ-2Д – для детей дошкольного и ПДФ-2Ш – для детей школьного возраста. Они комплектуются фильтрующе-поглощающими коробками ГП-7К и лицевой частью МД-4, напоминающей лицевую часть противогаза ГП-7. Подбирать рост и собирать противогаз для детей дошкольного и младшего школьного возрастов должны только взрослые. Они же одевают и снимают противогазы с детей.
Дети среднего и старшего школьного возраста эту операцию проделывают самостоятельно.
Как правильно одеть ребенку противогаз?
Ребенка ставят спиной к себе, снимают головной убор, собирают волосы со лба и висков, лицевую часть берут за височные и щечные лямки, прикладывают подбородок, наголовник натягивают на голову, устраняют возможные перекосы, застегивают щечные пряжки.
Преимуществом этих противогазов является сниженное сопротивление дыханию на вдохе, уменьшенное давление лицевой части на голову, небольшое количество ростов – всего 3 на все возрасты детей.
3.3. Камера защитная детская – кзд – 4 (6)
Она предназначена для самых маленьких детей – до полуторалетнего возраста от ОВ, радиоактивного йода, бактериальных средств. Каждая из них состоит из оболочки, изготовленной из прорезиненной ткани с двумя диффузионно-сорбирующими элементами, пластмассовыми окнами и рукавицами для ухода за ребенком; металлического каркаса, поддона в виде кроватки-раскладушки; плечевой тесьмы. КЗД-6 имеет еще приспособление для крепления детского питания и полиэтиленовую накидку на случай дождя.
Защитные свойства камер основаны на том, что диффузионный материал элементов обеспечивает проникновение кислорода в камеру и выход углекислого газа из нее за счет разности концентраций этих газов внутри и вне камеры. ОВ, РВ, БС поглощаются этим материалом и не проникают внутрь камеры.
3.4. Дополнительные патроны к гражданским противогазам
Для повышения защищенности взрослого и детского населения (старше 1,5 лет) от ядовитых веществ, увеличение времени защитного действия противогазов, а также создания защиты от аммиака и диметиламина при (превышении ПДК до 10-15 раз) используются дополнительные патроны.
Дополнительный патрон ДПГ-3.
Применяется на промышленных предприятиям при авариях с химически опасными веществами, а также при концентрации ядовитых веществ в воздухе рабочей зоны выше ПДК (но не более, чем в 10-15 раз). Поставляется в виде комплекта, куда входят: сам патрон ДПГ-3, соединительная трубка и вставка. При помощи соединительной трубки патрон прикрепляется к лицевой части противогаза; ко дну патрона на внутреннюю навинтованную горловину присоединяется фильтрующе-поглощающая коробка от противогаза ГП-5 или
ГП-7.
Внутри патрона ДПГ-3 имеется слой специального поглотителя, который надо беречь от увлажнения парами воды. Поэтому при хранении обе горловины должны быть герметично закрытыми. Масса патрона ДПГ-3 – 350 гр. Сопротивление потоку воздуха – не более 10 мм вод.ст., что значительно меньше сопротивления воздуха у противогазов.
Гарантийный срок хранения в заводской упаковке – 10 лет.
Гопкалитовый патрон – ДП-1, ДП-2.
Это дополнительный патрон к противогазам для защиты от окиси углерода. Снаряжается он осушителем и собственно гопкалитом. Осушителем является селикагель с хлористым кальцием, предназначен для поглощения водяных паров воздуха в целях защиты гопкалита от влаги, который при увлажнении теряет свои свойства.
Гопкалит – смесь двуокиси марганца с окисью меди – выполняет роль катализатора при окислении окиси углерода за счет кислорода воздуха до малоядовитого, а при невысоких концентрациях, неядовитого углекислого газа.
На гопкалитовом патроне указывается его начальный вес. При увеличении веса за счет поглощения влаги на 20 г и более против первоначального патроном пользоваться нельзя. Ориентировочно можно считать, что время защитного действия ДП-1 (2) около 2 часов, но следует помнить, что при t окружающего воздуха около 0С его защитное действие снижается, а при t -минус 15С и ниже — почти прекращается.
Масса патрона – 750 – 800 гр.
Патрон защитный универсальный (ПЗУ).
Он является новым средством защиты органов дыхания от химически опасных веществ, содержащихся в воздухе в виде газов, паров, аэрозолей. Обеспечивает защиту от окиси углерода, аммиака, хлора, сероводорода, хлористого и фтористого водорода, синильной кислоты, фосгена, окислов азота, аминов, ароматических углеводородов, органических кислот и спиртов и др. опасных веществ.
В комплект входят: сам патрон, противоаэрозольный фильтр ПАФ, соединительная трубка и сумка. Следует помнить, что при высоких концентрациях окиси углерода происходит разогрев патрона. При сильном нагревании следует немедленно покинуть загазованное место и в дальнейшем использовать только изолирующие СИЗОД. Для увеличения эффективности защиты патрон ПЗУ может использоваться с фильтрующе-поглощающей коробкой ГП-5, ГП-7 с фильтром ПАФ или без них.
studfiles.net
Детские, промышленные и изолирующие противогазы, — Мегаобучалка
Камера защитная детская.
В настоящее время существует 5 типов детских противогазов. Более распространен ПДФ-7 (противогаз детский фильтрующий, тип седьмой). Он предназначен для детей как младшего (начиная с 1,5 лет), так и старшего возрастов, комплектуется фильтрующе — поглощающей коробкой от взрослого противогаза ГП-5. В качестве лицевой части применяются маски МД-1А пяти ростов.
Наиболее совершенные модели — детский противогаз ПДФ-2Д для детей дошкольного и ПДФ-2Ш — школьного возраста. В их комплект входят фильтрующе — поглощающая коробка ГП-7К, лицевая часть МД-4, коробка с не запотевающими пленками и сумка. ПДФ-2Д комплектуется лицевыми частями 1 и 2 , ПДФ-2Ш — 2 и 3 ростов. Масса комплекта: дошкольного — не более 750г, школьного — не более 850г.
Подбирать рост и собирать противогаз для детей дошкольного и младшего школьного возрастов должны только взрослые (также надевать и снимать). Дети среднего и старшего школьного возрастов эту операцию проделывают самостоятельно.
Подбирают противогазы таким же способом, как и противогаз ГП-7. Измеряют горизонтальный и вертикальный обхваты до 5 мм. По сумме измерений, используя таблицы, определяется требуемый типоразмер лицевой части.
На детей дошкольного и младшего школьного возрастов противогазы надевают взрослые. Делается это так: ребенка ставят спиной к себе, снимают головной убор, собирают волосы со лба и висков, лицевую часть берут за височные и щечные лямки и прикладывают к лицу так, чтобы подбородок разместился в нижнем углублении обтюратора, движением рук вверх и назад от лица ребенка наголовник натягивается на голову, устраняется перекос лицевой части, подвороты обтюратора и лямок, застегиваются щечные пряжки. У детей дошкольного возраста завязываются гарантийные тесьмы. После всего надевается головной убор.
При самостоятельном надевании противогаза дети школьного возраста поступают также, как и взрослые, в той же последовательности.
Для того чтобы снять противогаз ПДФ-2Д или ПДФ-2Ш, сначала распускают щечные лямки, затем лицевую часть берут за узел клапанов выдоха, оттягивают вниз и движением руки вперед и вверх снимают.
Новые детские противогазы имеют ряд преимуществ. У них снижено сопротивление дыханию на вдохе, уменьшено давление лицевой части на голову. Все это позволяет увеличить время пребывания детей в средствах защиты. Конструкция лицевой части такова, что стало возможным уменьшить количество ростов до трех и в значительной мере облегчить подбор противогазов.
Промышленные противогазы предназначены для защиты органов дыхания, глаз и кожи лица работников промышленности, связанных с производством и использованием СДЯВ. Они комплектуются так же, как и гражданские противогазы, и отличаются от них лишь составом шихты коробок, специализирующихся по видам СДЯВ, от которых они защищают. По внешнему виду коробки различаются окраской и маркировкой. Кроме того, почти все типы коробок имеют две разновидности: с противоаэрозольным фильтром (ПАФ), обозначаемые белой вертикальной полосой, и без него.
Изолирующие противогазы (ИП-46, ИП-4, ИП-5) являются табельным средством защиты органов дыхания, глаз и кожи лица от любых вредных примесей в воздухе, независимо от их свойств и концентраций. Они используются в случае, когда не известен химический состав загрязняющих веществ, когда фильтрующие противогазы не обеспечивают надежную защиту организма и при недостатке кислорода в воздухе (менее 18%). Изолирующие противогазы позволяют также работать под водой на глубине до 7 м.
Принцип защитного действия изолирующего противогаза основан на полной изоляции организма от окружающей атмосферы. Выдыхаемый под маску воздух обогащается кислородом в регенеративном патроне, снаряженном специальными веществами (перекисью и недоперекисью натрия), которые выполняют также и функции поглотителя углекислого газа. Время пребывания в противогазе ИП-4 и ИП-5 в зависимости от физической нагрузки может составлять от 30 минут до 3 часов.
При отсутствии изолирующих противогазов для указанных целей могут использоваться не табельные изолирующие дыхательные аппараты (ИДА), применяющиеся в промышленности и строительстве. К ним относятся ИДА с баллонами со сжатым кислородом или воздухом (наиболее распространен кислородный изолирующий прибор КИП-8) и шланговые, подача воздуха под маску которых осуществляется по шлангам за счет дыхательных усилий человека с помощью воздуходувки.
Камера защитная детская.Камера защитная детская тип четвертый (КЗД-4) или тип шестой (КЗД-6) предназначены для защиты самых маленьких детей — до полуторалетнего возраста от ОВ, радиоактивных йода и пыли, бактериальных средств. Каждая из них состоит из оболочки, металлического каркаса, поддона, зажима и плечевой тесьмы.
Оболочка камеры представляет собой мешок из двух полотнищ прорезиненной ткани. В оболочку вмонтированы два диффузионно-сорбирующих элемента и прозрачная пластмассовая пластина (окно), через которую можно следить за поведением и состоянием ребенка. Для ухода за ребенком в верхней части оболочки предусмотрена рукавица из прорезиненной ткани.
Металлический каркас обеспечивает жесткость камеры. Он состоит из нижних и верхних скоб, которые вставляются в четыре отверстия-проушины на пластмассовых рамках диффузионно-сорбирующих элементов. Нижние скобы вместе с поддоном из палаточной ткани образуют кроватку — раскладушку. К верхним скобам прикреплена плечевая тесьма.
Камера хранится в разобранном виде в картонной коробке.
Для сборки камеры все узлы ее раскладывают на столе, на котором и производят сборку. Вначале верхние скобы металлического каркаса вставляют в проушины рамок диффузионно-сорбирующих элементов со стороны рукавицы; замки скоб должны защелкнуться в проушинах. Затем, перевернув оболочку и поставив ее на верхние скобы, нижние скобы вставляют в нижние проушины так, чтобы концы трубок скоб выходили на 3-4 см с другой стороны проушины; на оболочку устанавливают поддон. После этого боковые сквозные карманы поддона натягивают на концы трубок и до упора соединяют обе нижние скобы, концами поддона с тесемками огибают снизу поперечные трубки нижних скоб; затем пропускают концы поддона под ножками и завязывают узлом со стороны ног ребенка. Перевернув камеру, возвратив ее в нормальное положение, регулируют длину плечевой тесьмы.
В собранном виде (но не за герметизированную) камеру держат в комнате ребенка. В “боевое” положение ее переводят по сигналу радиационной или химической опасности. Ребенка укладывают головой к окошку, ногами в сторону входного отверстия. В камеру кладут также бутылку с детским питанием, игрушку, 1-2 запасные пеленки. После этого тщательно герметизируют входное отверстие, для чего оболочки складываются вдвое, затем каждая из половинок еще раз. Сложенные таким образом кромки зажимаются двумя планками герметизирующего зажима и двумя оборотами. Конец оболочки наматывается на планки и закрепляется резиновой стяжкой.Укладывая ребенка в защитную камеру, следует помнить, что температура в камере будет на 3-4 градуса выше наружной. При нахождении малыша в камере надо постоянно следить за его состоянием, особенно если температура окружающего воздуха превышает +25 градусов. Зимой он может быть одет как для обычной прогулки.
Переносить защитную камеру можно на тесемке в руках или через плечо. Ее можно также установить на шасси детской коляски или на санки.
Извлекать ребенка из камеры надо так: открыть герметизирующий зажим, отсоединить его от оболочки и развернуть складки входного отверстия. Аккуратно вывернуть края оболочки, завернуть их на камеру, не касаясь при этом внутренней чистой поверхностью наружных частей камеры. Быстро вынуть ребенка из камеры и перенести его в чистое помещение или укрытие.
КЗД-6 имеет незначительные отличия от КЗД-4. Во-первых, время пребывания детей в ней увеличено до 6 часов. Во-вторых, для удобства удлинена рукавица, при помощи которой удобнее обращаться с ребенком при нахождении его в камере. В-третьих, сделано приспособление для крепления детского питания, а также имеется полиэтиленовая накидка. Она в случае дождя набрасывается на камеру и предохраняет диффузионно-сорбирующие элементы от попадания влаги.
Защитные действия камер основаны на том, что диффузионный материал диффузионно-сорбирующих элементов, обладая необходимой пористостью, обеспечивает проникновение кислорода в камеру и выход углекислого газа из нее за счет разности концентраций этих газов внутри и вне камеры. ОВ поглощаются этим материалом и не проникают внутрь камеры.
Респираторы.
Название “респиратор” произошло от латинского слова, означающего дыхание. Они представляют собой облегченное средство защиты органов дыхания от вредных газов, паров, аэрозолей и пыли. Широкое распространение они получили в шахтах, на рудниках, на химически вредных и запыленных предприятиях, при работе с удобрениями и ядохимикатами, при покрасочных, погрузочно-разгрузочных и других работах.
Респираторы делятся на два типа. Первый — это респираторы, у которых полумаска и фильтрующий элемент одновременно служат и лицевой частью. Второй — очищает вдыхаемый воздух в фильтрующих патронах, присоединяемых к полумаске.
По назначению подразделяются на противопылевые, противогазовые и газопылезащитные. Противопылевые защищают органы дыхания от аэрозолей различных видов, противогазовые — от вредных паров и газов, а газопылезащитные — от газов, паров и аэрозолей при одновременном их присутствии в воздухе.
В качестве фильтров в противопылевых респираторах используют тонковолокнистые фильтровальные материалы. Наибольшее распространение получили полимерные фильтровальные материалы типа ФП (фильтр Петрянова) благодаря их высокой эластичности, механической прочности, большой пылеемкости, а главное из — за высоких фильтрующих свойств.
В зависимости от срока службы респираторы могут быть одноразового применения (ШБ-1”Лепесток”, “Кама”), которые после отработки непригодны для дальнейшей эксплуатации. В респираторах многоразового использования предусмотрена замена фильтров.
Признаком отработанности фильтров следует считать затрудненное дыхание. Значит, необходимо заменить или произвести регенерацию (восстановление) фильтров. Для этого осевшую на фильтр пыль стряхнуть или удалить продувкой чистым воздухом в направлении, обратном вдыхаемому. Если нет желаемых результатов, респиратор или фильтр заменить. Использовать противопылевые респираторы для защиты от вредных паров, газов, аэрозолей органических растворителей, легковозгарающихся и отравляющих веществ запрещается.
Противопылевые респираторы. ШБ-1”Лепесток” — предназначен для защиты органов дыхания от вредных аэрозолей в виде пыли, дыма, тумана. Он представляет легкую полумаску из тканевого материала ФПП (фильтр Петрянова из волокон полихлорвинила), являющуюся одновременно и фильтром. Поэтому в таком респираторе какие-либо клапаны отсутствуют. Воздух очищается поверхностью полумаски. Выпускаются 3-х наименований: ШБ-1 “Лепесток-200”, ШБ-1 “Лепесток-40”, ШБ-1 “Лепесток-5”. Различаются они марками материала ФПП, а внешне — цветом наружного круга: “Лепесток-200”-белый, “Лепесток-40”-оранжевый, “Лепесток-5”-голубой. Цифры говорят о коэффициенте защиты в ПДК (200, 40, 5).
Надо помнить, что он не защищает от паров и газов вредных, ядовитых, отравляющих веществ, органических растворителей и легковозгарающихся веществ.
Респиратор противоаэрозольный “Кама” служит для защиты органов дыхания от различных видов аэрозолей (растительных, животных, металлургических, минеральных, пыли синтетических моющих веществ), находящихся в воздухе. Фильтрующая полумаска сделана из материала ФП. “Кама” выпускается трех ростов -1,2,3, которые маркируются на пенополиуретановой полосе.
Респиратор противопылевой У-2К обеспечивает защиту органов дыхания от силикатной, металлургической, горнорудной, угольной, радиоактивной и другой пыли, от некоторых бактериальных средств, дустов и порошкообразных удобрений, не выделяющих токсичные газы и пары. Респиратор имеет два клапана вдоха, которые крепятся к полиэтиленовой пленке фильтрующей маски из материала ФП, и клапан выдоха, размещенного в передней части полумаски под защитой экрана. Выпускается промышленностью 3-х ростов: от99 до 109 мм-1-ый рост, от 109 до 119 мм-2-й, от 119 мм и выше-3-й.
Для защиты детей от радиоактивной пыли в гражданской обороне принят на оснащение детский респиратор Р-2Д. Отличие в том, что он изготавливается 4-х размеров и предназначен для детей от 7 до 17 лет.
Использовать респиратор У-2К целесообразно при кратковременных работах небольшой интенсивности и запыленности воздуха. Не рекомендуется применять, когда в атмосфере сильная влага. Надо остерегаться попадания на фильтрующую поверхность капель и брызг органических растворителей.
Респиратор противогазовый ФРЭД предназначен для защиты органов дыхания, глаз и кожи лица от аэрозолей и вредных газообразных веществ при применении газового оружия, а также при работе с лаками и красками.
Наличие в конструкции респиратора эластичного шлема с панорамным окном позволяет пользоваться им людям с любым размером головы и формой лица, при этом обеспечивая хороший обзор. Эластичный шлем плотно охватывает голову, практически не оставляя свободного объема внутри респиратора. Им можно пользоваться, не снимая очки.
Проверка защитной способности респиратора от газовой струи и твердых частиц при выстреле из газового револьвера показала, что колпак со смотровым окном уверенно выполняет защитные функции при обстреле с расстояния 1– 4 м. Приводится в действиеза 10 сек. Масса — 200 г.
Простейшие средства защиты органов дыхания — противопыльная тканевая маска (ПТМ) и ватно-марлевая повязка — изготавливаются силами населения и предназначены для защиты органов дыхания человека при действии на местности, загрязненной радиоактивными веществами и во вторичном облаке бактериальных средств, смоченные водой, они могут быть использованы и как простейшие средства защиты от СДЯВ при отсутствии более надежных средств.
Средства защиты кожи.
Средства защиты кожи предназначены для предохранения людей от воздействия СДЯВ, ОВ, радиоактивных веществ и бактериальных средств. Все они делятся на специальные и подручные. В свою очередь специальные подразделяются на изолирующие (воздухонепроницаемые) и фильтрующие (воздухопроницаемые).
Спецодежда изолирующего типа изготавливается из таких материалов, которые не пропускают ни капли, ни пары ядовитых веществ и обеспечивают необходимую герметичность и, благодаря этому, защищают человека.
Фильтрующие средства изготавливаются из хлопчатобумажной ткани, пропитанной специальными химическими веществами. Пропитка тонким слоем обволакивает нити ткани, а пространство между ними остается свободным. Вследствие этого воздухопроницаемость материала в основном сохраняется, а пары ядовитых и отравляющих веществ при прохождении через ткань задерживаются. В одних случаях происходит нейтрализация, а в других —сорбция (поглощение).
Предприятия химической промышленности, удобрений, нефтегазового комплекса и другие объекты оснащают свои аварийно-спасательные, противопожарные и другие формирования различными видами специальной одежды. С точки зрения защиты от СДЯВ наибольшее распространение имеют: спецодежда для защиты от токсичных веществ, от растворов кислот, от щелочей.
Конструктивно средства защиты кожи, как правило, выполнены в виде курток с капюшонами, полукомбинезонов и комбинезонов. В надетом виде обеспечивают значительные зоны перекрытия мест сочленения различных элементов.
megaobuchalka.ru
