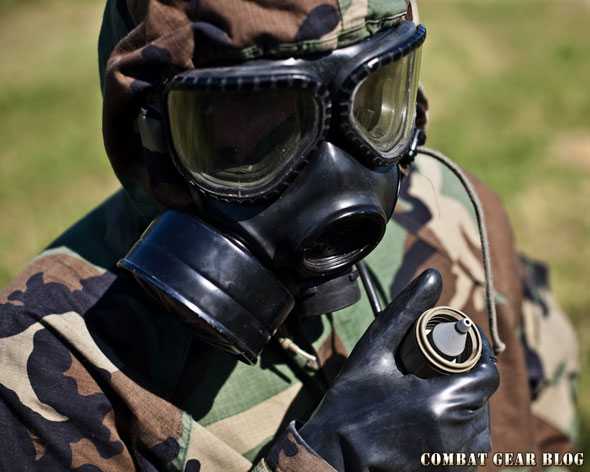

Как и обещал, возвращаюсь к написанию группы постов о протах. Сегодня у нас противогаз армии СШП М40А1.
Данный противогаз заменил противогаз М17, который использовался американскими войсками во время войны во Вьетнаме. И надо сказать,противогаз у них удался и он имеет несколько инновационных на тот момент решений.

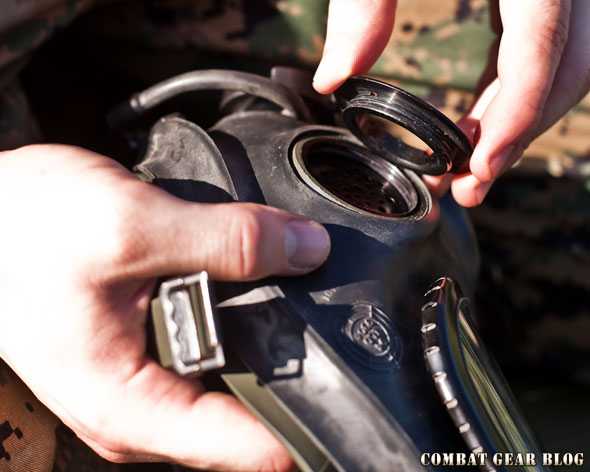

Основное нововведение-фильтр может устанавливатся как слева, так и справа. Но фильтр устанавливается только с одной стороны(хотите с левой, хотите с правой), а второе гнездо для фильтра закрывается штатной крышкой. Изнутри данное гнездо тогда также закрывается пластиковым фиксатором(на фото).

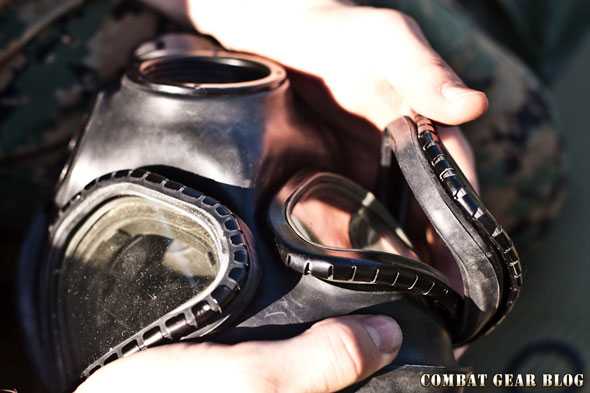

Очковый узел-два трапециевидных стекла из плексигласа(а не стекло, как у нас, которое бъется, и это стекло в ваши глаза-а я видел подобные прецеденты). Есть также и двойные и даже тонированные стёкла для ровных нигга(начали поступать во время войны в Персидском Заливе). К слову, наилучшими считают двойные стёкла.

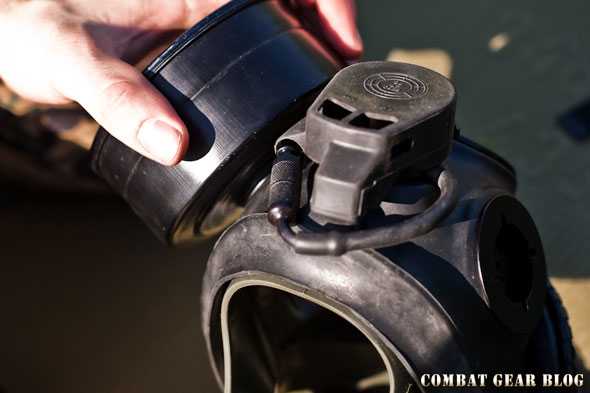

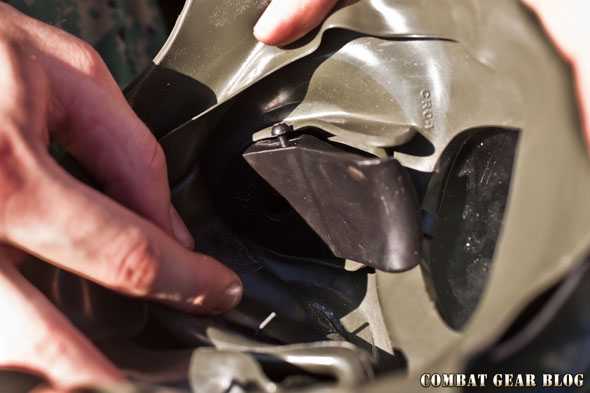

В нижней части маски расположен клапан выдоха и гнездо для трубки для питья(данная трубка используется для питья из фляг с портом для подключения данных систем).

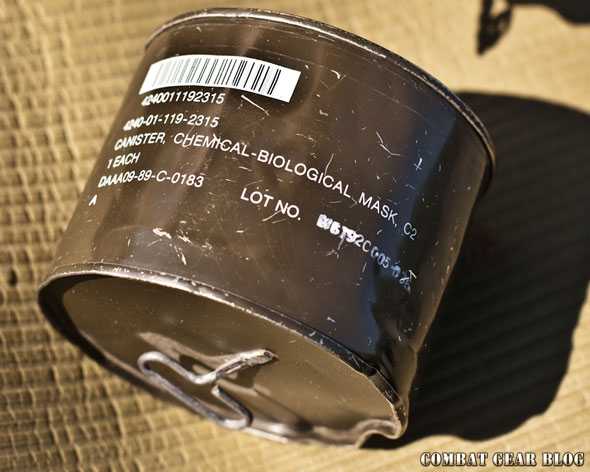

Фильтр противогаза. На нём расположена вся необходимая маркировка и даже идентификационный код. Внизу есть аппаратный ключ, предназначение которого-обеспечить доступ к самому содержимому фильтра.

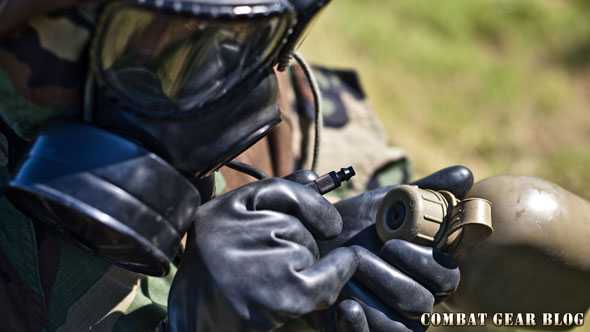

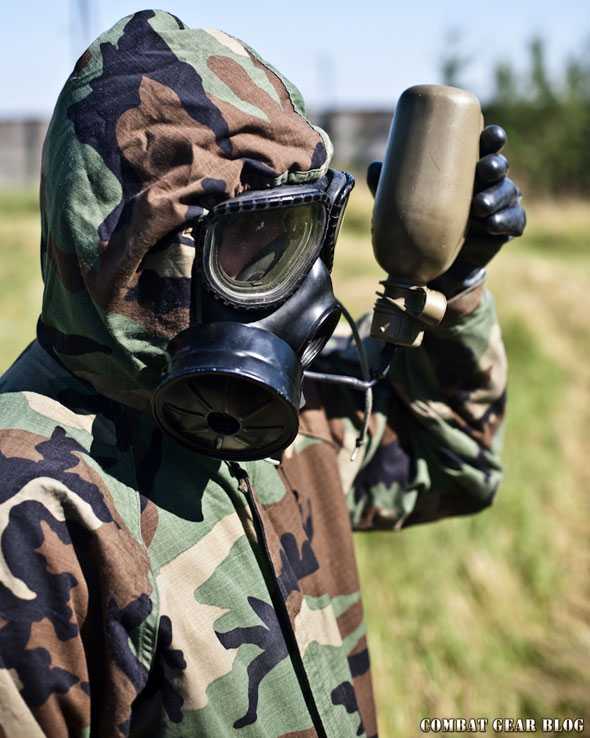

Питьевая трубка крупным планом. Да, пить придётся именно так-с перевёрнутой флягой. Теоретически, можно подсоединить и к гидре и извиняюсь, сосать из неё, но я так никогда не делал.

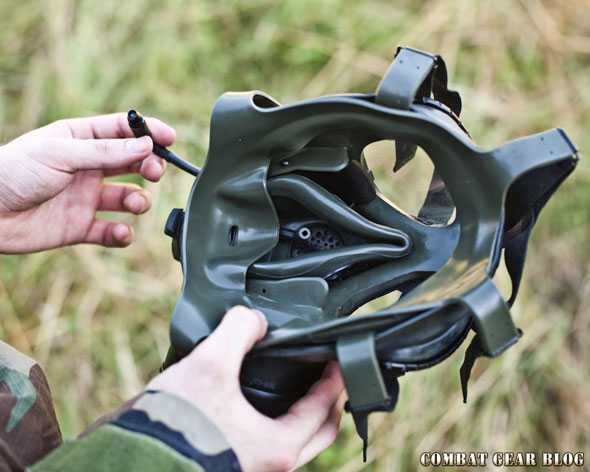

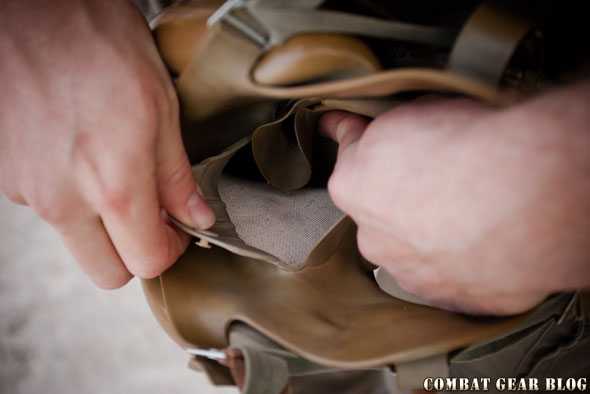

Подмасочник крупным планом. Как ясно из двух предыдущих обзоров его делали во всех НАТО-вских протах того времени. Также видна переговорная мембрана и впуск питьевой трубки.
На голове противогаз закрепляется при помощи тканевых, а не резиновых и рвущихся у новобранцев как у нас, ремнях.

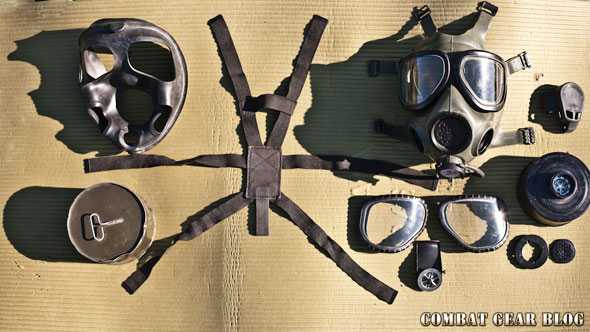

Противогаз в разобранном виде. К слову, в противогазе используются две разных резины-одна зелёного цвета и тонкая(внутренняя часть), другая-чёрная и толще, это наружная часть противогаза.
Теперь про размеры маски. Из два — S/M или M/L. Также есть немного изменённая версия маски-М42, и она используется экипажами танков и БМП, и различие там одно-фильтра как такового там нет, а маска подключается к штатной очистительной системе машины. И это чертовски плохое решение, потому как если бронемашину подорвут, танкисты вылезут наружу, а в воздухе витает хлорпикрин или иприт-они все радостно умрут. Почему, объяснять не нужно?
На данный момент противогаз всё ещё состоит на вооружении СШП, но уже заменяется на М50(в КМП США М50 к примеру, уже давно).

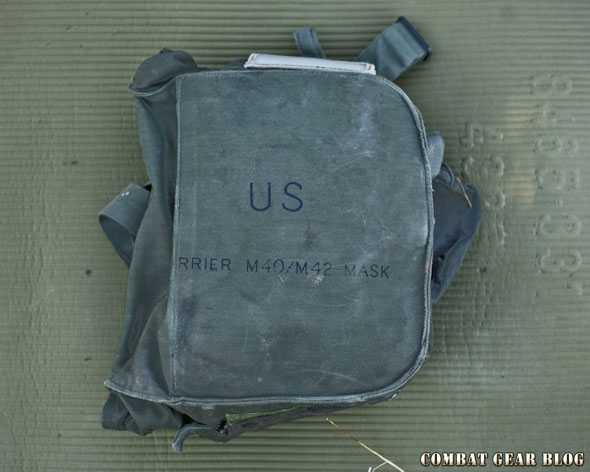

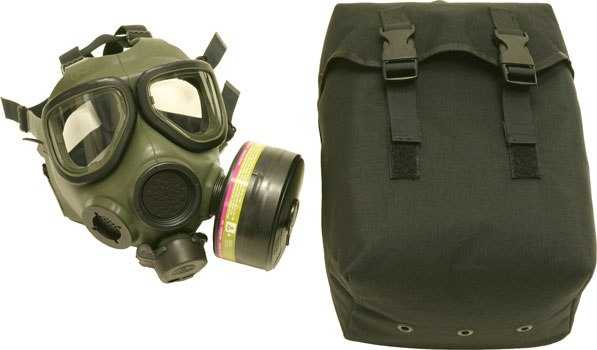

Да, почему так долго не было этого обзора. Потому что он был неполный без… купленной мною за смешную сумму сумку для М40А1. Да, я также напишу про противогазную сумку к нему.
Она более вместительна, чем сумка к М17(знаю только из достоверных источников, потому как ни сумку, ни сам М17 я в руках не держал). Изготовлена она из нейлона и влагозащищена(какие-то пропитки есть, но вот люверсов нет, это очень плохо).
Закрывается здесь всё на поганую «велкро». С одной стороны это хорошо-можно быстро достать и все дела. Но с другой стороны-этот ужасный демаскирующий звук «велкро». Имхо, лучше бы всё было на молнии либо на пуговицах.

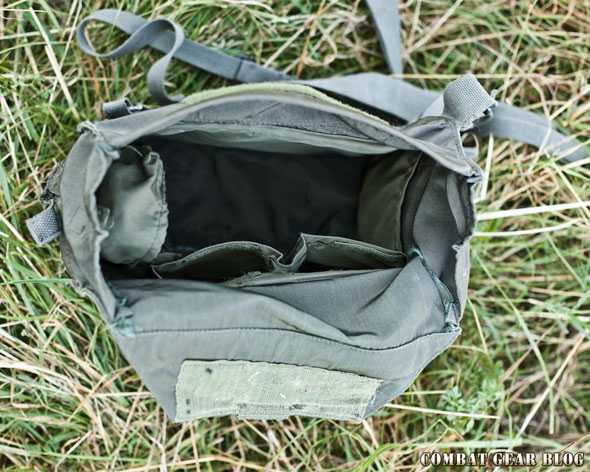

Внутри главного отсека-для противогаза, есть несколько отсеков поменьше-для ИДП/ИПП или ещё для какой мелочёвки.

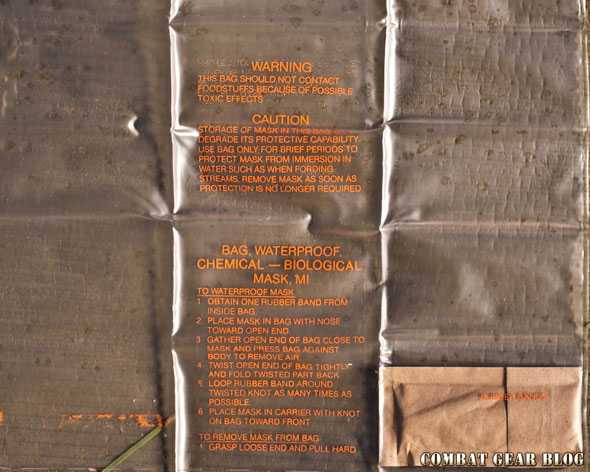

Также внутри лежит водонепроницаемый пакет(хз зачем, скорее всего для упаковки в нём противогаза или фильтра. Думаю в инструкции всё ясно(но я же учил немецкий).

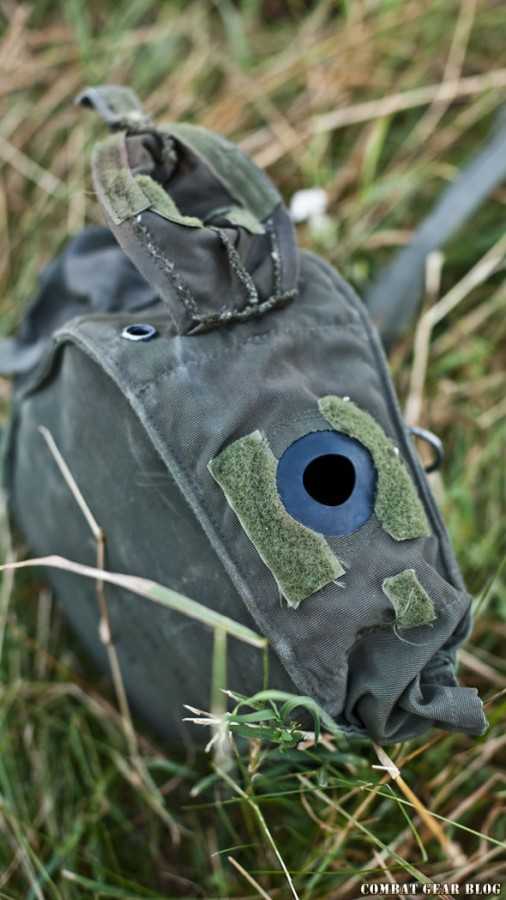

Есть отверстие, закрывающееся на клапан с поганой «велкро»-для трубки, по которой прот подключается к бортовой системе бронемашины(сумка унифицирована-используется как и с М40, так и с М42)
Переносится противогаз на талии. Для этого есть три ремня-один для талии, а два остальных пристёгивают сумку к ремню и к бедру, чтобы он не шатался и не бил вас по жопе, пока вы бежите. Пристёгиваются они при помощи карабинов и D-колец. Сумка также может переносится на плече, но… так не слишком удобно.
Противогаз в сумке обычно размещается так, как показано на фото(это уставное расположение, и зарубите себе на носу!-никогда не переносите противогаз с навинченным фильтром-шлем-маска отдельно, фильтр отдельно. Это аксиомы, но много кто про них забывает).
Если резюмировать, то это шикарная сумка. И шикарный противогаз. Больше про них сказать ничего не могу-они прекрасны.
Ну и спасибо за внимание.
tankist-sssr.livejournal.com
Американский противогаз M40 — Противогазы — СНАРЯЖЕНИЕ — Оружейный арсенал
Противогаз M40
Противогаз M40 был создан в 1980-х годах для замены стоявшего на вооружении армии США противогаза M17. Противогаз состоит из силиконовой маски и регулируемых лямок, позволяющих плотно закрепить маску на голове. В отличие от противогаза М17, в котором фильтры находятся с внутренней стороны, в консрукции M40 фильтры крепятся на внешней стороне противогаза. Также этот противогаз по сравнению с M17 обеспечивает лучшую видимость. Фильтрация осуществляется одним C2A1 фильтром, который может крепиться как с левой так и с правой стороны по желанию пользователя. Процесс закрепления фильтра производится без применения дополнительных приспособлений.

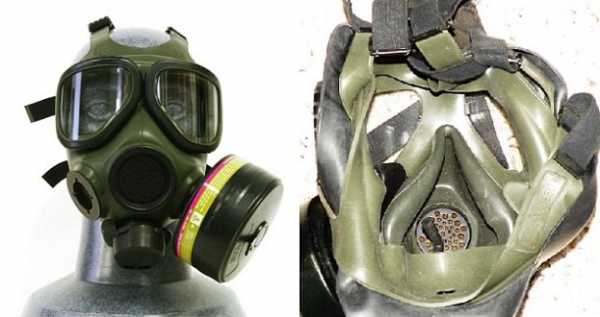

Противогаз M40: слева — вид снаружи, справа — вид с внутренней стороны
Применение двух фильтров необходимо при обезвреживании взрывоопасных веществ. В противогазе также имеется система, которая позволяет пить воду пользователю, находящемуся в течении долгого времени в химически загрязненной окружающей среде. Обратный клапан (клапан на выход) и воздушный дефлектор предотвращают запотевание линз от выдыхаемого воздуха. Линзы имеют покрытие, предотвращающее появление царапин и защищающее от воздействия яркого солнечного света. Комплект противогаза включает капюшон для защиты головы и шеи и водонепроницаемый мешок, для защиты противогаза от воздействия воды. В серии M40 существует еще две версии противогаза — M40A1, не имеющий затягиваемых лямок и M42, имеющий гофрированный шланг, крепящийся к фильтрирующей систме защиты боевой машины в которой находится пользователь. В настоящее время противогазы серии M40 заменяются более новыми противогазами серии M50.
Тактико-технические характеристики: не найдены
tillgun.ucoz.ru
Противогаз М40А1 — Живой Журнал Дениса Титова — LiveJournal
Как и обещал, возвращаюсь к написанию группы постов о протах. Сегодня у нас противогаз армии СШП М40А1.Данный противогаз заменил противогаз М17, который использовался американскими войсками во время войны во Вьетнаме. И надо сказать,противогаз у них удался и он имеет несколько инновационных на тот момент решений.
Основное нововведение-фильтр может устанавливатся как слева, так и справа. Но фильтр устанавливается только с одной стороны(хотите с левой, хотите с правой), а второе гнездо для фильтра закрывается штатной крышкой. Изнутри данное гнездо тогда также закрывается пластиковым фиксатором(на фото).
Очковый узел-два трапециевидных стекла из плексигласа(а не стекло, как у нас, которое бъется, и это стекло в ваши глаза-а я видел подобные прецеденты). Есть также и двойные и даже тонированные стёкла для ровных нигга(начали поступать во время войны в Персидском Заливе). К слову, наилучшими считают двойные стёкла.
В нижней части маски расположен клапан выдоха и гнездо для трубки для питья(данная трубка используется для питья из одноквартовой фляги).
Фильтр противогаза. На нём расположена вся необходимая маркировка и даже идентификационный код. Внизу есть аппаратный ключ, предназначение которого-обеспечить доступ к самому содержимому фильтра.
Питьевая трубка крупным планом. Да, пить придётся именно так-с перевёрнутой флягой. Теоретически, можно подсоединить и к гидре и извиняюсь, сосать из неё, но я так никогда не делал.
Подмасочник крупным планом. Как ясно из двух предыдущих обзоров его делали во всех НАТО-вских протах того времени. Также видна переговорная мембрана и впуск питьевой трубки.
На голове противогаз закреплеяется при помощи тканевых, а не резиновых и рвущихся у новобранцев как у нас, ремнях.
Противогаз в разобранном виде. К слову, в противогазе используются две разных резины-одна зелёного цвета и тонкая(внешняя часть), другая-чёрная и толще, но мягче-это подмасочная часть.
Теперь про размеры маски. Из два-S/M или M/L. Также есть немного изменённая версия маски-М42, и она используется экипажами танков и БМП, и различие там одно-фильтра как такового там нет, а маска подключается к штатной очистительной системе машины(и это чертовски плохое решение, потому как если бронемашину подорвут, танкисты вылезут наружу, а в воздухе витает хлорпикрин или иприт-они все радостно умрут. Почему, объяснять не нужно?
На данный момент противогаз всё ещё состоит на вооружении СШП, но уже заменяется на М50(в КМП США М50 к примеру, уже давно).
Да, почему так долго не было этого обзора. Потому что он был неполный без… купленной мною за смешную сумму сумку для М40А1. Да, я также напишу про противогазную сумку к нему.
Она более вместительна, чем сумка к М17(знаю только из достоверных источников, потому как ни сумку, ни сам М17 я в руках не держал). Изготовлена она из нейлона и влагозащищена(какие-то пропитки есть, но вот люверсов нет, это очень плохо).
Закрывается здесь всё на поганую «велкро». С одной стороны это хорошо-можно быстро достать и все дела. Но с другой стороны-этот ужасный демаскирующий звук «велкро». Имхо, лучше бы всё было на молнии либо на пуговицах.
Внутри главного отсека-для противогаза, есть несколько отсеков поменьше-для ИДП/ИПП или ещё для какой мелочёвки.
Также внутри лежит водонепроницаемый пакет(хз зачем, скорее всего для упаковки в нём противогаза или фильтра. Думаю в инструкции всё ясно(но я же учил немецкий).
Есть отверстие, закрывающееся на клапан с поганой «велкро»-для трубки, по которой прот подключается к бортовой системе бронемашины(сумка унифицирована-используется как и с М40, так и с М42)
Переносится противогаз на талии. Для этого есть три ремня-один для талии, а два остальных пристёгивают сумку к ремню и к бедру, чтобы он не шатался и не бил вас по жопе, пока вы бежите. Пристёгиваются они при помощи карабинов и D-колец. Сумка также может переносится на плече, но… так не слишком удобно.
Противогаз в сумке обычно размещается так, как показано на фото(это уставное расположение, и зарубите себе на носу!-никогда не переносите противогаз с навинченным фильтром-шлем-маска отдельно, фильтр отдельно. Это аксиомы, но много кто про них забывает).
Если резюмировать, то это шикарная сумка. И шикарный противогаз. Больше про них сказать ничего не могу-они прекрасны.
Ну и спасибо за внимание.
dvtitov.livejournal.com
tankist_sssr: Противогаз М40А1
Данный противогаз заменил противогаз М17, который использовался американскими войсками во время войны во Вьетнаме. И надо сказать,противогаз у них удался и он имеет несколько инновационных на тот момент решений.
Основное нововведение-фильтр может устанавливатся как слева, так и справа. Но фильтр устанавливается только с одной стороны(хотите с левой, хотите с правой), а второе гнездо для фильтра закрывается штатной крышкой. Изнутри данное гнездо тогда также закрывается пластиковым фиксатором(на фото).
Очковый узел-два трапециевидных стекла из плексигласа(а не стекло, как у нас, которое бъется, и это стекло в ваши глаза-а я видел подобные прецеденты). Есть также и двойные и даже тонированные стёкла для ровных нигга(начали поступать во время войны в Персидском Заливе). К слову, наилучшими считают двойные стёкла.
В нижней части маски расположен клапан выдоха и гнездо для трубки для питья(данная трубка используется для питья из одноквартовой фляги).
Фильтр противогаза. На нём расположена вся необходимая маркировка и даже идентификационный код. Внизу есть аппаратный ключ, предназначение которого-обеспечить доступ к самому содержимому фильтра.
Питьевая трубка крупным планом. Да, пить придётся именно так-с перевёрнутой флягой. Теоретически, можно подсоединить и к гидре и извиняюсь, сосать из неё, но я так никогда не делал.
Подмасочник крупным планом. Как ясно из двух предыдущих обзоров его делали во всех НАТО-вских протах того времени. Также видна переговорная мембрана и впуск питьевой трубки.
На голове противогаз закреплеяется при помощи тканевых, а не резиновых и рвущихся у новобранцев как у нас, ремнях.
Противогаз в разобранном виде. К слову, в противогазе используются две разных резины-одна зелёного цвета и тонкая(внешняя часть), другая-чёрная и толще, но мягче-это подмасочная часть.
Теперь про размеры маски. Из два-S/M или M/L. Также есть немного изменённая версия маски-М42, и она используется экипажами танков и БМП, и различие там одно-фильтра как такового там нет, а маска подключается к штатной очистительной системе машины(и это чертовски плохое решение, потому как если бронемашину подорвут, танкисты вылезут наружу, а в воздухе витает хлорпикрин или иприт-они все радостно умрут. Почему, объяснять не нужно?
Да, почему так долго не было этого обзора. Потому что он был неполный без… купленной мною за смешную сумму сумку для М40А1. Да, я также напишу про противогазную сумку к нему.
Она более вместительна, чем сумка к М17(знаю только из достоверных источников, потому как ни сумку, ни сам М17 я в руках не держал). Изготовлена она из нейлона и влагозащищена(какие-то пропитки есть, но вот люверсов нет, это очень плохо).
Закрывается здесь всё на поганую «велкро». С одной стороны это хорошо-можно быстро достать и все дела. Но с другой стороны-этот ужасный демаскирующий звук «велкро». Имхо, лучше бы всё было на молнии либо на пуговицах.
Внутри главного отсека-для противогаза, есть несколько отсеков поменьше-для ИДП/ИПП или ещё для какой мелочёвки.
Также внутри лежит водонепроницаемый пакет(хз зачем, скорее всего для упаковки в нём противогаза или фильтра. Думаю в инструкции всё ясно(но я же учил немецкий).
Есть отверстие, закрывающееся на клапан с поганой «велкро»-для трубки, по которой прот подключается к бортовой системе бронемашины(сумка унифицирована-используется как и с М40, так и с М42)
Переносится противогаз на талии. Для этого есть три ремня-один для талии, а два остальных пристёгивают сумку к ремню и к бедру, чтобы он не шатался и не бил вас по жопе, пока вы бежите. Пристёгиваются они при помощи карабинов и D-колец. Сумка также может переносится на плече, но… так не слишком удобно.
Если резюмировать, то это шикарная сумка. И шикарный противогаз. Больше про них сказать ничего не могу-они прекрасны.
Ну и спасибо за внимание.
Больше обзоров на http://tankist-sssr.livejournal.com
tankist-sssr.blogspot.com
Чешский противогаз ОМ-10 — Владислав Бойчук — LiveJournal
Итак, после небольшого перерыва я вновь пишу в этот блог. Честно говоря, было мало времени и было очень лень писать сюда и вообще писать что-нибудь. Городская жизнь, честно задолбала. Хотел бы я сейчас на полевой выход гайнуть на недельку в полной боевой… Ну да ладно, сейчас не про это. Будем писать про противогазы, которые изменили мир. К таким я отношу несколько иностранных(это М85, про который я уже писал здесь , ОМ-10, противогаз М40, но я буду писать про его модификацию М40А1, и немецкий M65Z. Если настроение позволит, напишу про британский S-10, но там бабка надвое гадала) и советские противогазы ГП-5(и его модификацию ГП-5М), противогаз ГП-4(и ГП-4У) и один огромный пост о ГП-7 и ПМК-серии.
Но сейчас я пишу о ОМ-10. Воистину, шикарный противогаз, с которого и были слизаны некоторые советские образы(держу интригу до абзаца о фильтрах). Он гораздо лучше чем американские М17 и советские ГП.

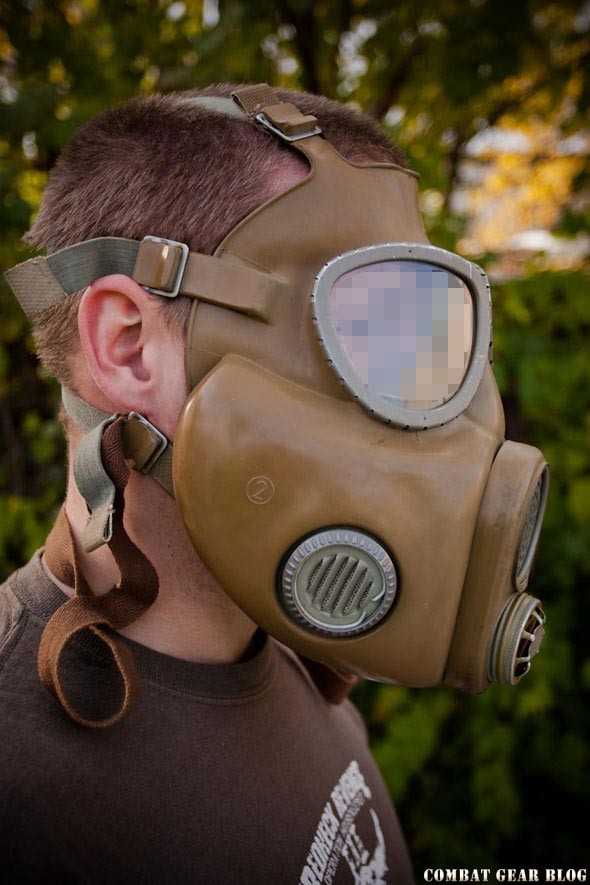

Во-первых стёкла. Они не круглые, а трапециевидные, т.е. это больший сектор обзора. Спереди размещёны два металлических колпачка-это клапан выдоха(снизу, кстати хрупкий, легко погнуть) и переговорная мембрана за вторым колпачком. Новизна ОМ-10 для того времени состояла в фильтрах. Фильтры могут размещены как с левой, так и с правой стороны. За это он получил характерное прозвище «Бульдог».
Два колпачка впереди для доступа воздуха к фильтрам.
Фильтры доступны только изнутри. Как вы уже поняли, этот противогаз-предок советского противогаза ПБФ «Хомяк»
К фильтрам нельзя установить дополнительную защиту(как например, ДП-2/ДПГ-3 у наших противогазов, эта же проблема и у наших ПБФ). Разнообразия фильтров также не ожидайте. Два варианта-против слезоточивого газа(милиции) и боевые фильтры(от газов посерьезней, но всё равно тот же иприт/зарин висит столько, что на него никаких фильтров не напастись+от серьёзных газов по типу VX и VR они не защитят). Отличаются они по упаковке-боевые упакованы в фольгу с серебрянным напылением, милицейские в пластик. На вид они идентичны.

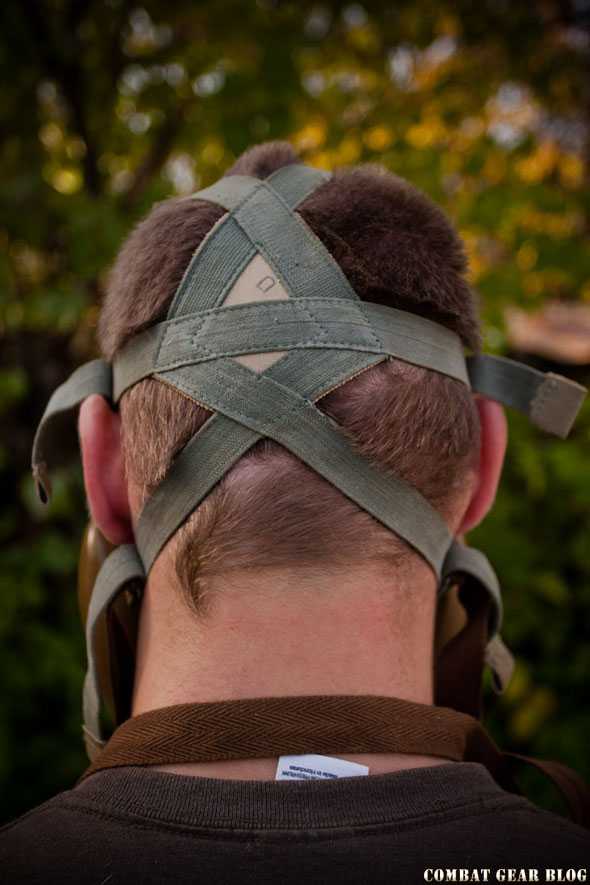

Маска закрепляется на черепушке при помощи шести тканевых ремней и сама маска довольно мягкая. Она гораздо удобнее, чем маска М40 и советских ГП-7 и ПМК-серии.

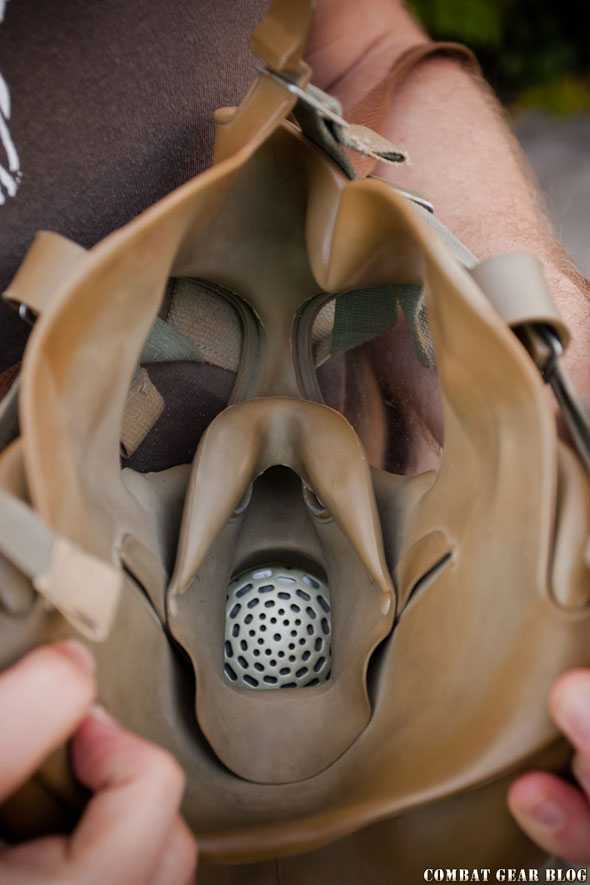

Внутри маски расположен подмасочник(частично защищает от запотевания линз, интересное решение, ну и еще одна частичная защита и герметизация)
OM10 гораздо лучше, чем чешские, польские и немецкие военные противогазы. Из недостатков можно отнести невысокий спектр фильтров и неудобство их замены, да и маска на ремнях и не цельная(именно потому у меня в ТЧ только ГП-5М). Но противогаз интересен.
Ну и спасибо за внимание
tankist-sssr.livejournal.com
Область M40 защитная маска • ru.knowledgr.com
Полевая Защитная Маска M40 — один из различных противогазов, используемых вооруженными силами Соединенных Штатов и его союзниками, чтобы защитить от полевых концентраций химических и биологических агентов, наряду с радиологическими частицами осадков. Это не эффективно при кислороде несовершенная окружающая среда или против аммиака.
Особенности
Полевая Защитная маска M40 показывает 3 voicemitters, один или на правой или на левой стороне, и один впереди. voicecom адаптер может быть помещен по фронту voicemitter, чтобы усилить голос пользователя. Маска может быть приспособлена в области, чтобы принять канистру фильтрации с обеих сторон, так, чтобы оружие могло быть взято на себя. Праворукие стрелки будут обычно определять местонахождение канистры на левой стороне маски и наоборот.
Канистра C2 на маске M40 может защитить пользователя максимум от 15 нервов, удушья, и вызвать пузыри на нападениях агента и двух нападениях вещества крови.
M40 идет с системой питья, которая позволяет пользователю пить воду, надевая маску в течение долгих промежутков времени в химически загрязненной окружающей среде. Чтобы использовать систему питья, пользователь, должно быть, также соответственно оборудовал крышки столовой или адаптер для других контейнеров.
История
M40 был результатом программы в 1980-х, чтобы развить преемника M17-ряда защитные маски, которые находились в эксплуатации с американскими вооруженными силами с 1960-х. M40 должен был быть возвращением к обычному дизайну противогаза с внешней установленной стороной канистрой фильтра, а не внутренними фильтрами щеки M17, которые было неудобно изменить, особенно в загрязненной окружающей среде. Опытно-промышленный образец, XM40, одобрялся для обслуживания и затем определялся M40.
M40 был поэтапно осуществлен на службу с американской армией в середине 1990-х, с другим новым дизайном, MCU-2/P так же заменяющими более старыми масками в обслуживании с Военно-воздушными силами. Однако обе маски пострадали от несоответствующих защитных возможностей их маски, которая имела резину силикона, восприимчивую к коррозии от агентов пузыря. Таким образом маски были эффективно неподходящими для защиты от намного больше, чем бунт управляет агентами, и бутилкаучук ‘Вторая Кожа’ должен был быть быстро выпущен для установки и укрепления маски M40, чтобы сделать его эффективным при ее намеченной роли.
Серийные маски M42 — вариант этой маски с изменениями, которые делают ее лучше удовлетворенной для использования командами бронированных машин, которые должны соединить их маски с и потянуть воздух из собственной системы фильтрации их транспортного средства.
Полевая защитная маска M40, наряду с более старой маской M17, в настоящее время заменяется Сервисной Маской Общей цели Сустава M50.
