Гражданские фильтрующие противогазы

После первой в истории газовой атаки облаком хлора в 1915 году были созданы фильтрующие средства защиты от химического оружия: маски , в которых вдыхаемый воздух пропускается через активированный уголь.

Дальнейшее развитие средств массового поражения и потенциально опасных производств с использованием крайне токсичных веществ обусловило необходимость создавать новые и новые портативные приспособления для личной защиты, которые позволяют человеку выживать и действовать в смертельно опасной среде. К числу таких средств относятся гражданские фильтрующие противогазы .

Назначение и принцип действия

Такой тип противогазов применяется взрослым гражданским населением в случае чрезвычайных и опасных ситуаций , возникших в результате аварий и катастроф, применения химического, бактериологического оружия, радиоактивного заражения.

Эти защитные приспособления предохраняют дыхательные пути , а также лицо и глаза от воздействия поражающих факторов (в том числе, находящихся в газовой фазе, в парообразном и аэрозольном состоянии) и бактериальных средств. При этом в воздухе не должно быть меньше 18% кислорода.

Данный тип противогаза пропускает вдыхаемый воздух через слой веществ и материалов, поглощающих вредные примеси.

Составляющие элементы

Основными составляющими элементами являются:

  • Корпус маски объёмного типа .
  • Обтюратор – тонкая полоса резины, которая формуется вместе с корпусом маски , пролегая по его внешнему краю, и обеспечивает герметичное прилегание этого корпуса к лицу, мягко и надёжно закрывает возможные щели между границей маски и поверхностью кожи. В результате длительное ношение маски становится более комфортным.
  • Обзорный узел – круглые либо трапециевидные стёкла, которые обеспечивают не менее чем 70%-е поле зрения. Чтобы на стёкла при дыхании не оседал водяной пар, применяют специальные незапотевающие плёнки. Они крепятся к поверхности стекла прижимными шнурами либо гелем. При низких температурах, чтобы предотвратить замерзание стёкол, применяют утеплительные манжеты.
  • Переговорное устройство – сетчатая мембрана в металлической оправе – обеспечивает герметичность и, вместе с тем, достаточную степень внятности речи, чтобы можно было успешно передавать сообщения и пользоваться телефонными средствами связи.
  • Система клапана вдоха , снабжённая резьбовым соединением, которое обеспечивает закрепление фильтрующей коробки.
  • Система клапана выдоха с защитным экранированием.
  • Обтекатель , направляющий вдыхаемый воздух в область стёкол обзорного узла. В результате они меньше запотевают.
  • Оголовье , состоящее из центральной пластины и отходящих от неё пяти крепёжных лямок с пряжками и фиксаторами, соединённых с корпусом маски . При надевании маски пластина располагается в затылочной области, две лямки закрепляют маску в области щёк, две – в районе висков, а одна, верхняя – в области лба.
  • Поглощающая коробка с фильтром
    . Её цилиндрический корпус изготавливается из металла либо полимерных композитов и снабжён горловиной с винтовой резьбой. Внутреннее наполнение состоит из шихты – поглощающего слоя и стекловолоконного противоаэрозольного фильтра. Коробка герметизирована колпачком (на горловине) и заглушкой.

Система нормативов при изготовлении и испытании изделий

Требования к производству и испытанию фильтрующих противогазов для гражданского применения определяются межгосударственным регламентом и документами государственной стандартизации .

  • Общий на едином пространстве Таможенного союза подход к безопасности, производству и распространению всего спектра средств, применяемых для индивидуальной защиты, регламентируется ТР ТС 019/2011 .
  • Технические нормативы, условия и терминология стандартизованы ГОСТ 12.4.041-2011 ; ГОСТ Р 12.4.189-99 ; ГОСТ Р 12.4.233-2012; ГОСТ Р 22.9.19-2014 .
  • Свод обязательных технических условий, методик проверки и маркировки, применяемых к поглощающим фильтрам, содержится в ГОСТ 12.4.235-2012 и ГОСТ Р 12.4.246-2008 .
  • Методики, по которым испытывают противогазы, регламентированы ГОСТ Р 22.9.20.

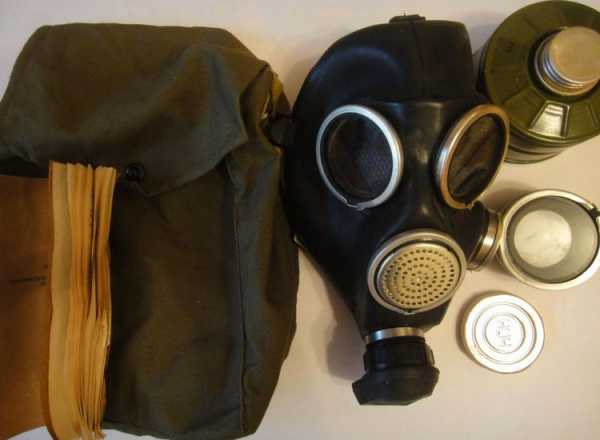

Комплектация

Изделия, изготовленные и испытанные в соответствии с требованиями стандартов и регламентов , должны поставляться следующем комплекте:

  • Поглощающая коробка с фильтром, имеющая колпачок и заглушку.
  • Объёмная маска . Её лицевая часть снабжена переговорным устройством, а также системами клапанов вдоха и выдоха.
  • Незапотевающие плёнки, комплект из нескольких единиц.
  • Шнур резиновый прижимной для крепления незапотевающих плёнок, либо закрепляющий гель.
  • Сумка для хранения и ношения укомплектованного средства защиты.

Партия изделий снабжается описанием устройства, инструкцией по применению и техническим формуляром.

Модификации


В настоящее время выпускаются гражданские противогазы: ГП-7, ГП-9, ГП-15, ГП-21, УЗС ВК, МЗС ВК.

Эти основные виды гражданских противогазов дополнены конструктивными вариантами, особенно многочисленными у ГП-7, а модифицированные конструкции ЭКРАН УЗС ВК и МЗС ВК имеют универсальный размер маски с широким панорамным обзором.

В категорию гражданских противогазов фильтрующего действия включены детские варианты ПДФ-2ДУ и ПДФ-2ШУ , а также защитная камера КЗД-6 для детей младше полутора лет.

Классы защиты

Степень очистки воздуха, прошедшего через коробку, зависит от устройства и наполнителей фильтра. В соответствии с этим, фильтры подразделяются на классы.

  • Первый , самый низкий, класс задерживает только крупную пыль.
  • Второй , средний, класс применяется при пожарах, но оказываются неэффективными против высокотоксичных продуктов горения.
  • Фильтры высокого, третьего класса защиты очищают вдыхаемый воздух от пыли, бактерий и вирусов, мелких аэрозольных взвесей и тумана.

Типы и маркировка фильтров

Фильтры подразделяются на типы в соответствии с тем, какое конкретное вещество либо воздействие они задерживают. Каждому типу присвоено буквенное обозначение, а также отличительная окраска:

  • А (коричневая) – органические газы или пары, кипящие при температуре выше 65 градусов. Таково химическое оружие массового поражения, а также токсичные газовые выбросы аварийных промышленных производств.
  • В (серая) – газы неорганического состава, за исключением угарного.
  • СО (фиолетовая) – монооксид углерода (угарный газ ).
  • Е (жёлтая) – кислотные испарения, а также кислые газы.
  • К (зелёная) – аминные соединения и аммиак.
  • NO (синяя) – азотные окислы.
  • Р (белая) – аэрозоли, в том числе, вирусные и бактериальные атмосферные взвеси.
  • Hg (красная) – летучие ртутные пары и соединения.
  • АХ (коричневая) – низкокипящие, летучие пары органических веществ.
  • SX (фиолетовая) – токсины боевого назначения.
  • Reaktor (оранжевая) – радиоактивные изотопы йода и их соединения, альфа-частицы.

Фильтры маркируются цифрами – в соответствии с классом, а также буквами и цветом, обозначающим тип — то есть, вещества и воздействия, от которых защищает фильтр.

Так, например, маркировка ФК-А2В2Е2К2 наносится на комбинированный фильтр второго класса, устраняющий высококипящую органику, неорганические газы (но не угарный газ ), кислотные пары, аммиак и летучие амины.

Рекомендации по выбору

Оптимальную защиту обеспечит тот противогаз, фильтр которого соответствует агрессивным свойствам среды.

  • В частности, противогаз гражданский фильтрующий серии

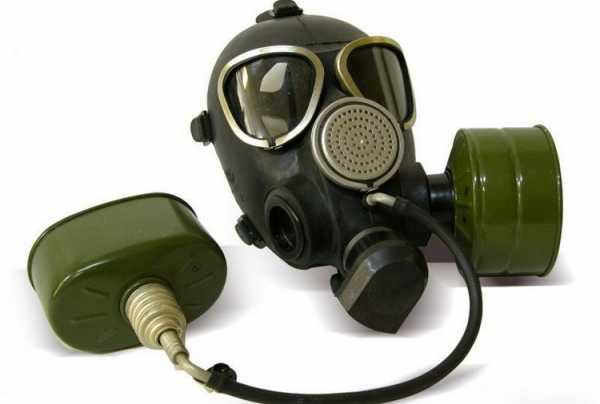

    ГП-7 и его варианты ГП-7Б, ГП-7БВ, ГП-7В, ГП-7ВМ
    защищают от нервно-паралитических боевых токсинов, от паров синильной кислоты и от хлорциана. Они предохраняют от радиоактивной пыли и соединений радиоактивного йода на срок не более шести часов, а от кожно-нарывных отравляющих веществ — не дольше двух часов.

    Патрон ДПГ-1(3) , навинчиваемый дополнительно, добавляет защиту от аммиака, сероводорода, а также хлора и его соединений: хлорциана и хлористого водорода. Задерживает этот патрон также фенол, нитробензол, сероуглерод, тетраэтилсвинец, этилмеркаптан, диметиламин и фурфурол.

  • Марка ГП-7ВМБ защищает от радиоактивной пыли, биологически опасных воздушных взвесей и тех же токсичных веществ, что ГП-7, но также от аммиака (без дополнительного патрона).
  • Гражданский противогаз серии ГП-9 с модификацией ГП9В защищает от боевых токсинов, частиц радиоактивной пыли, биологически опасных воздушных взвесей и аварийных выбросов на химически опасных производствах.
  • Изделие ГП-15Б предохраняет от токсичных, а также химически, биологически и радиоактивно опасных веществ, загрязняющих воздух при чрезвычайных ситуациях и авариях.

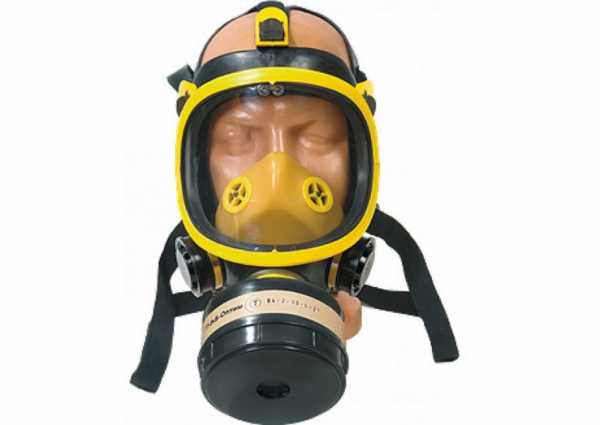

  • Надёжный и эргономичный противогаз марки ВК защищает от широкого спектра отравляющих, химически и биологически опасных, а также радиоактивных веществ.

Нюансы применения

Гражданские противогазы фильтрующего действия применяются в основном для защиты населения и работников опасных производств при чрезвычайных и аварийных ситуациях. Их нельзя использовать там, где содержание кислорода в воздухе снижено. Они бесполезны и в том случае, если фильтры не задерживают опасные примеси, присутствующие в воздухе.

Если конструктивное решение не предусматривает универсальной маски , подходящей для всех, следует правильно определить индивидуальный размер, обеспечивающий оптимальное прилегание и полную герметичность. Необходимо строго контролировать время нахождения в опасной среде , так как срок действия фильтра ограничен несколькими часами, по истечении которых его требуется заменить.

П

forma-odezhda.ru

ТОЗ - Гражданские противогазы

Противогазы гражданские являются фильтрующими средствами защиты для органов дыхания - СИЗОД. Они защищают от пагубного воздействия вредных для человеческого организма паров, газов и аэрозолей. Противогазы гражданские фильтруют поглощаемый воздух при помощи специальных очистительных элементов, таких как фильтры, сорбенты и поглотители. Данные противогазы могут также иметь вспомогательные приспособления, нагнетающие в фильтр воздух, за счет чего снижается сопротивление дыханию.

Гражданские противогазы, такие как ГП-7, ГП-9 и их модификации, применяются при условии предварительно известного состава и количества вредных веществ в воздушной среде. При этом главным условием для эксплуатации противогаза фильтрующего гражданского является не менее 18%-ный уровень содержания кислорода в воздухе. Потому данные средства индивидуальной защиты не могут быть применены в местах с трудным доступом, таких как, например, трубопроводы и цистерны.

Тот или иной СИЗОД имеет отличные технические характеристики и функциональные особенности. Определенные противогазы укомплектованы специальным питьевым приспособлением, например, модель ГП – 7В, или переговорными устройствами, лицевой частью, которая устойчива к любым механическим воздействиям и обеспечивающая обзор до 70% - модели ГП – 9 и ГП-9В.

Обязательным условием ГО на производственных объектах является присутствие комплектующих для противогазов, количество которых, согласно нормам, должно превышать общее количество работников на 5%. Обычно на предприятиях делают 10%-ный запас гражданских противогазов.

Гражданские противогазы имеют свой срок эксплуатации, максимальное значение которого составляет 12 лет. При окончании указанного срока, противогазы рекомендуется заменить. Ни для кого не секрет, что качество выполнения защитных функций противогазом зависит от грамотного его выбора, а также правильного хранения и эксплуатации.

Соединение лицевой части и коробки противогаза обеспечивается с помощью специальной соединительной трубки. В комплектации противогаза содержится также средство, предотвращающее запотевание стекол, представленное специальным карандашом и незапотевающими пленками. В зимний период маска имеет утеплительные манжеты.

protivogaz.com

3.1 Фильтрующие противогазы (гражданские)

Основными средствами защиты органов дыхания, а также глаз, лица от РВ, ОВ, БС и некоторых АХОВ являются фильтрующие противогазы

Принцип действия таких противогазов заключается в следующем. При вдохе зараженный воздух поступает в фильтрующе-поглощающую коробку (противогазовую коробку), очищается от вредных примесей, попадает под лицевую часть и в органы дыхания. При выдохе воздух из под лицевой части, минуя коробку, выходит наружу. Поглощение паров и газов осуществляется за счет адсорбции, хемосорбции и катализа, а поглощение дымов и аэрозолей (туманов) – путем фильтрации.

Адсорбция – поглощение паров и газов специальным пористым веществом – адсорбентом за счет сил молекулярного притяжения. Таким адсорбентом в противогазе является активированный уголь. На нем хорошо адсорбируются органические вещества с высокой температурой кипения и большим молекулярным весом (хлор, хлорпикрин, зарин, зоман, иприт). Плохо или совсем не адсорбируются вещества с низким молекулярным весом, например: синильная кислота, фосген.

Поглощение таких веществ в противогазовой коробке происходит за счет процессов хемосорбции,т.е. взаимодействия ядов с химически активными веществами, нанесенными на активированный уголь в процессе обработки. Однако некоторые ядовитые вещества очень медленно вступают в химическую реакцию. Для ускорения этого процесса используется процесс катализа, т.е. изменение скорости протекания химических реакций под влиянием веществ, называемых катализаторами. Это преимущественно окислы меди, серебра и хрома. Они способствуют очистке вдыхаемого воздуха от аммиака в дополнительных патронах ДПГ-1, ДПГ-3.

Фильтрация дымов и аэрозолей осуществляется противодымным фильтром, изготовленным из волокнистых материалов. Проходя через него, аэрозоли удерживаются волокнами фильтра.

В системе ГО для защиты личного состава формирований ГО и в целом всего населения применяются фильтрующие противогазы типа ГП-5, ГП-5М, ГП-7 и его модификации (ГП-7 В, ВМ).

Гражданский противогаз ГП-5, ГП-5М состоит из лицевой части – шлем- маски ШМ-62У или ШМ-66МУ, фильтрующе-поглощающей коробки ГП-5. В комплект противогаза входят сумка и незапотевающие пленки, трикотажный чехол на коробку.

Фильтрующе-поглощающая коробка выполнена из жести с выдавленными на ней зигами. Коробка имеет одну навинтованную горловину и отверстие для всасывания воздуха. Внутри коробки имеется аэрозольный фильтр и активированный уголь с добавками (шихта). Уголь закрыт сверху и снизу двумя сетками и аэрозольным фильтром. При хранении дно коробки закрывается резиновой пробкой, а горловина - колпачком с резиновой прокладкой.

В отличии от общевойскового и промышленного противогазов коробка

ГП-5 малого размера, что позволяет ее использование без соединительной трубки при непосредственном ее соединении с лицевой частью.

Лицевая часть противогаза ГП-5, ГП-5М обеспечивает изоляцию органов дыхания, подведение к ним очищенного воздуха и удаление выдыхаемого. Она изготовлена из эластичной резины серого или черного цвета. Дугообразные гофры и выпуклости для ушей предназначены для обеспечения более равномерного давления шлема на покровы головы и уменьшения болевых ощущений.

В шлем-маску герметично вделаны плоские круглые очки из обычного стекла. Вместе со стеклом в очковый манжет монтируется пружинящее кольцо для закрепления незапотевающей пленки.

Пленки бывают односторонние (НП) и двухсторонние (НПН). Комплект из 6 пленок упакован в металлическую коробку, герметизированную по линии разъема изолентой.

На внутренней поверхности шлем-маски сделаны обтекатели в виде двух каналов. Они подводят к очкам вдыхаемый воздух, являющийся более сухим, чем выдыхаемый. Омывая стекла очков, сухой воздух способствует меньшему запотеванию стекол.

Клапанная коробка содержит один клапан вдоха и два выдыхательных клапана – основной и дополнительный. Следует отметить, что выдыхательные клапаны являются наиболее слабым местом противогаза ГП-5, так как при засорении, замерзании резины клапанов наружный воздух легко проникает под лицевую часть, минуя фильтрующе-поглощающую коробку.

Шлем-маска противогаза ГП-5М (ШМ-66МУ) имеет мембранную коробку для переговорного устройства, а также сквозные вырезы для ушных раковин, что обеспечивает нормальную слышимость.

Подгонка противогаза начинается с определения требуемого роста лицевой части. Рост определяется по величине вертикального обхвата головы путем ее измерения по замкнутой линии, проходящей через макушку, щеки и подбородок. Измерения округляются до 0,5 см. Различают 5 размеров (от 0 до 4), а для шлем маски ШМ-66МУ – 4 размера (от 0 до 3). Рост маски указан на подбородочной части. С целью ускорения подбора необходимого размера шлем- маски рекомендуется использовать на пунктах выдачи СИЗ ленту с нанесенными делениями по размерам шлем маски.

Противогазовая сумка изготавливается из палаточной и х/б ткани (брезента). Она к еще выполняет роль предфильтра, т.е. очищает воздух от крупных частиц пыли и водяного тумана. Сумка состоит из собственно сумки, плечевой лямки и поясной тесьмы. На боковой стенке пришит карман для индивидуального противохимического пакета, а внутри – для коробок с незапотевающими пленками.

Незапотевающая пленка предохраняет стекла очков от запотевания (при t ниже 0С). Пленка вставляется в очковую обойму запотевающей стороной к стеклу. Определить сторону пленки можно легким выдохом на обе ее стороны. Эффект незапотевания достигается нанесением на целлулоид слоя желатина, обладающего большой гигроскопичностью. Он же защищает стекло от замерзания при t до -10С.

Незапотевающие пленки могут использоваться неоднократно. При отсутствии незапотевающих пленок стекла очков смазываются специальным “карандашом”. Перед смазыванием стекла их необходимо протереть чистой ветошью, нанести на внутреннюю поверхность 5-6 штрихов в виде сетки, сделать выдох на стекло и растереть смазку пальцем. Затем проверить выдохом на запотеваемость. При отсутствии такого «карандаша» можно пользоваться обычным мылом.

Накладные утеплительные манжеты (НУМ) изготавливаются из резины, в них вмонтированы очковые стекла. Манжеты надеваются на очки шлем-маски. Этим достигается эффект двойных рам с воздушной прослойкой между стеклами. Они используются при t воздуха ниже -10С при одновременном использовании незапотевающих пленок.

Порядок сборки противогаза.

В левую руку берут шлем маску за клапанную коробку. Правой рукой ввинчивают до отказа фильтрующе-поглощающую коробку. Клапаны выдоха продуть. С гигиенической точки зрения ранее используемый противогаз подлежит дезинфекции: шлем-маска изнутри обрабатывается этиловым спиртом или другим дезинфицирующим веществом, 2% раствором питьевой соды и насухо протирается.

Противогаз переносят в сумке: укладывают коробкой вниз, шлем-маской вверх, перегнув ее так, чтобы защитить стекла очкового узла. Плечевая лямка находится на правом плече, а сама сумка на правом боку.

В «боевое» положение противогаз переводится по команде «Газы!» или самостоятельно.

Для этого необходимо:

  • задержать дыхание, закрыть глаза;

  • снять головной убор и зажать его между коленями или положить рядом;

  • вынуть шлем-маску из сумки, взять ее обеими руками так, чтобы большие пальцы рук были с наружной стороны, а остальные – внутри у нижней (утолщенной) части;

  • подвести шлем-маску к подбородку и движением рук вверх и назад натянуть ее на голову, так, чтобы не было складок, а очки пришлись против глаз;

  • сделать полный выдох, открыть глаза и возобновить дыхание;

  • надеть головной убор, застегнуть сумку и закрепить ее на туловище.

При надетом противогазе следует дышать глубоко и равномерно, не делать резких движений, быстро бежать и т.д.

Противогаз снимается по команде «Противогаз снять!» или самостоятельно, если достоверно известно, что опасность миновала.

В зимнее время для предупреждения отвердевания резины противогаз переносится за бортом зимней одежды. Масса противогаза в комплекте около 900 гр.

Гражданский противогаз ГП-7 - это одна из самых совершенных моделей противогазов. Он обеспечивает эффективную защиту от паров ОВ нервно-паралитического действия. Радиоактивных веществ (в том числе радиоактивного йода и его органических соединений) до 6 часов; от капель ОВ кожно-нарывного действия – не менее 2-х часов в интервалах температуры от -40С до +40С.

Защищает он и от некоторых АХОВ – хлора, сероуглерода, сероводорода, некоторых паров органических соединений – бензина, керосина, ацетона, бензола и др. Однако время защитного действия для некоторых из них меньше указанного.

Состоит из фильтрующе-поглощающей коробки ГП-7К, лицевой части МГП, незапотевающих пленок (6 шт), утеплительных манжет (2 шт) защитного трикотажного чехла и сумки. Его масса в комплекте без сумки – 900 гр (в том числе ФПК – 250 гр и лицевая часть 650 гр).

Лицевую часть МГП изготавливают трех ростов. Она состоит из маски объемного типа с так называемым «независимым» обтюратором, очкового узла, переговорного устройства (мембраны), узлов клапанов вдоха и выдоха, обтекателя, наголовника и прижимных колец для закрепления незапотевающих пленок.

«Независимый» обтюратор растягивается независимо от маски и плотно прилегает к лицу. При этом механическое давление на голову незначительно.

Наголовник предназначен для закрепления лицевой части. Он имеет затылочную пластину и 5 лямок: лобную, 2 височных и 2 щечных. На каждой лямке с интервалом в 1 см нанесены упоры ступенчатого типа для закрепления их в пряжках. У каждого упора имеется цифра.

Преимущество ГП-7 перед ГП-5 ещё и в том, что фильтрующе-поглощающая коробка ГП-7К имеет уменьшенное сопротивление дыханию. Это позволяет увеличить время пребывания в противогазе, пользоваться ими могут также люди старше 60 лет и больные с легочными и сердечно-сосудистыми заболеваниями.

Подбор лицевой части необходимого типо-размера ГП-7 осуществляется по 2 измерениям: вертикальному и горизонтальному обхватам головы. По сумме измерений устанавливают нужный рост маски и положения (номера) упоров лямок наголовника (первая цифра – номер лобной лямки, вторая – височных, третья – щечных). Перед надеванием необходимо убрать волосы со лба и висков, а женщинам следует гладко зачесать волосы назад; заколки, гребешки, шпильки и украшения снять.

Имеются особенности надевания противогаза ГП-7: взять лицевую часть обеими руками за щечные лямки так, чтобы большие пальцы захватывали их изнутри; фиксируют подбородок в нижнем углублении обтюратора и натягивают наголовник на голову, подтягивают до упора щечные лямки.

Противогаз ГП-7В отличается от ГП-7 тем, что лицевая часть имеет устройство для приема воды. Резиновая трубочка проходит через маску, с другой стороны навинчивается фляга с водой. Модель выпускается с 1992 г.

Противогаз ГП-7ВМ кроме того отличается еще и тем, что маска М-80 имеет очковый узел в виде трапециевидных изогнутых стекол, обеспечивающих возможность работы с оптическим приборами. Противогазовая коробка может присоединяться как с левой, так и с правой стороны.

studfiles.net

Средства индивидуальной защиты | Фильтрующие гражданские противогазы




Средства индивидуальной защиты органов дыхания


Фильтрующие гражданские противогазы

Вернуться на страницу "Фильтрующие противогазы"

Для защиты населения наибольшее распространение получили фильтрующие противогазы:

• ГП - 5,
• ГП - 5М,
• ГП - 7,
• ГП - 7 В,
• ГП - 7 ВМ,
• ГП - 7Б,
• ГП - 7 Б Универсал,
• ГП - 7ВМБ,
• УЗС ВК 320 с МГП,
• УЗС ВК 600 с МГП,
• а также патрон ПЗУ - К

Первый противогаз ГП-7 был разработан в 80-е годы прошлого века. Благодаря доработкам предыдущей версии противогаза ГП-5 маска новой модели стала надежнее и безопаснее, уши не закрываются, поскольку была доработана система крепления ремней. С помощью фильтрующих противогазов обеспечивается защита от отравляющих веществ боевого типа. Правда, характеристика противогаза ГП-7 как защитника при критической концентрации ядов в закрытом помещении не заслужила хороших отзывов. На сегодняшний день противогазы данной марки производятся на трех заводах России.

Главное назначение этих противогазов – защита населения, которое проживает в очаге заражения воздуха разными вредными элементами. Такое оборудование привлекает внимание простотой использования, легкостью одевания и небольшим весом, возможность дышать чистым воздухом без вредных примесей в течение нескольких часов. Противогаз ГП-7 хорош тем, что его можно применять одновременно в сочетании со специальными средствами, защищающими голову. Кроме того, модификации этого противогаза имеют специальное питьевое устройство, благодаря чему можно находиться в нем достаточно долгое время. Благодаря удобному панорамному стеклу обеспечивается хорошая видимость.

Гражданский противогаз состоит из нескольких элементов:

• фильтрующе-поглощающей коробки из металла;
• лицевой части МГП;
• незапотевающей пленки – одна коробка;
• двух утеплительных манжет МНУ-3;
• сумки для противогаза;
• прижимного шнура из резины;
• руководства по эксплуатации и формуляра на изделие.

Противогаз может быть дополнен патроном ДПГ-3, который комплектует гражданские и детские противогазы и тем самым расширяет сферу их применения. Патрон способен защитить пользователя от воздействия таких элементов, как аммиак, хлор, гидрид серы, диоксид серы, циан водорода, фосген, амины.

Обзор противогаза ГП-4У

Галилео. Противогазы

Защита от оружия массового поражения

Вернуться на страницу "Фильтрующие противогазы"

xn----7sbbfb7a7aej.xn--p1ai

Противогаз фильтрующий гражданский МЗС ВК

Новая разработка из серии гражданских противогазов «двойного назначения»

Фильтрующий гражданский противогаз МЗС ВК – одна из последних военных разработок, принадлежащих к типу противогазов «двойного назначения». Т. е. данная категория противогазов относится к разряду многофункциональных защитных средств, используемых для защиты дыхательных органов, зрения, кожи лица. Противогазы могут быть использованы спасателями (в том числе из формирований МЧС), гражданским населением, работниками промышленных предприятий в условиях возникновения чрезвычайных ситуаций, в процессе ликвидации аварий природного или техногенного происхождения, которые сопровождаются выбросами в атмосферный воздух отравляющих веществ.

МЗС ВК позиционируется как альтернатива противогазам ГП всех видов. МЗС ВК обеспечивает высокий уровень защиты от газов и паров органического и неорганического происхождения, кислых газов и паров, аммиака и его производных, паров ртути, окислов азота, всевозможных аэрозолей, веществ с высоким радиоактивным фоном и специфических химически активных веществ. Дополнительно с его помощью можно обеспечить защиту органов дыхания и зрения от аммиака и его соединений, ОХВ и АХОВ.
В противогаз МЗС ВК включена лицевая часть (либо МГУ, либо МГУ-В), фильтр типа ВК 450, а также сумка для его хранения и переноски. Противогазы могут быть упакованы индивидуально или группами. Хранить их можно на протяжении 13 лет.

Данное средство защиты относится к противогазам фильтрующего типа, соответственно, использовать его можно только в том случае, если содержание кислорода в атмосферном воздухе не ниже отметки в 17%. Рекомендуемый температурный режим для его эксплуатации – от -40 до +40 °С. Он эффективно задерживает пары ртути в концентрации не более 0,0001%, оксиды азота – не более 0,25%, монооксиды углерода – не более 0,5%, остальные отравляющие вещества – не более 0,1%. Время действия зависит от перечня наименований и концентрации вредных веществ. Например, при наличии в воздухе аммиака, хлористого или фтористого водорода, фосгена или хлора его можно использовать в среднем 4 часа. Если необходимо защитить человека от зарина, радиоактивных частиц, аэрозолей, оксида углерода, использовать его можно только единоразово. Защиту от паров ртути он способен обеспечить на протяжении 50 часов.



Техническая характеристика гражданского противогаза МЗС ВК

Наименовавние показателя Значение показателя по ТУ Фактическое значение показателя

1. Начальное сопротивление противогаза на вдохе постоянному воздушному потоку при расходе 30 дм3/мин, Па, не более

235

184

2. Начальное сопротивление фильтра постоянному воздушному потоку при расходе 30 дм3/мин, Па, не более

206

172

3. Сопротивление фильтра постоянному воздушному потоку после запыления при расходе 95 дм3/мин, Па, не более

820

630

4. Коэффициент проницаемости фильтра по аэрозолю стандартного масляного тумана, %, не более  0,001  0,0001

5. Суммарный коэффициент подсоса и проницаемости противогаза по аэрозолю стандартного масляного тумана, %, не более

-

0,0007

6. Коэффициент проницаемости фильтра по парам радиоактивных веществ при концентрации Со=1·10-5 Ки/л, %, не более:

- радиоактивного йода-131 - 0,0001
- радиоактивного йодистого-131метила  -

0,001

7. Время защитного действия фильтра по ОХВ при указанной концентрации, мин, не менее:
- хлористый водород, при 2,5 мг/дм3 - 30*
- фтористый водород, при 1,4 мг/дм3 - 40*
- ацетонитрил, при 1,0 мг/дм3 - 20*
- хлорпикрин, при 0,1 мг/дм3 - 90*

- фосген, при 1,0 мг/дм3

- 110*
- хлорциан, при 5,0 мг/дм3 40 40
8. Время защитного действия фильтра по контрольным тест-веществам по ГОСТ Р 12.4.251-2009 при указанной концентрации, мин, не менее:
- оксид азота NO, при 3,1 мг/дм3 20 30*
- диоксид азота NO2,  при 4,8 мг/дм3 20 30*
- циклогексан, при 3,5 мг/дм3 90 128
- циан водорода, при 5,6 мг/дм3 50 50*
- гидрид серы, при 7,1 мг/дм3 60  75*
- хлор, при 15 мг/дм3 20 26
- диоксид серы, при 13,3 мг/дм3 20  49
- аммиак, при 0,7 мг/дм3 120  155
- пары ртути, при 0,013 мг/дм3 100 ч 120* ч
- монооксид углерода, при 6,2 мг/дм3 20 27
9. Динамическая активность фильтра по тест-веществам при указанной концентрации, г, не менее:
- 0-изопропилметилфторфосфонат (зарин), при 1,0 мг/дм3  - 4,0*
- 0-этил-s-диизопропиламиноэтилтиофосфонат (зоман), при 0,0009 мг/дм3  - 0,6*
- мышьяковистые соединения, при 0,022 мг/дм3 - 4,0*

10. Масса, г, не более

- фильтра

500

460
- противогаза (без сумки и фляги для воды)  1400  1100
11. Гарантийный срок хранения, лет 13 13

Примечание: * - фактическое время защитного действия и динамическая активность указаны без фиксации конечной величины.



Достоинства:

  • широкий спектр действия;
  • универсальность по назначению и защитным свойствам;
  • «двойное использование» - использование для гражданской и промышленной защиты;
  • экономическая целесообразность от реализации принципа «двойного использования»;
  • широкий обзор, возможность правого и левого бокового крепления фильтра;
  • высокий гарантийный срок хранения.



Сертификация. Противогаз МЗС ВК сертифицирован на соответствие требованиям Таможенного союза, ГОСТ Р и МЧС России.

protivogaz.com

Средства индивидуальной защиты | Фильтрующие гражданские противогазы




Средства индивидуальной защиты органов дыхания


Фильтрующие гражданские противогазы

Гражданский противогаз УЗС ВК с МГП Выйти в раздел Гражданский противогаз ГП-5 (ГП-5М)

Дополнительные патроны к противогазам

Современные фильтрующие противогазы в силу своих конструктивных особенностей не способны обезвреживать оксид углерода (угарный газ) и аммиак. Для защиты от вредного воздействия указанных веществ применяются дополнительные патроны к фильтрующим противогазам.

Гопкалитовый патрон ДП-1

Гопкалитовый патрон ДП-1 предназначен для защиты органов дыхания от оксида углерода. Принцип действия гопкалитового патрона основан на каталитическом окислении оксида углерода (угарного газа) до диоксида углерода (углекислого газа) за счет кислорода воздуха. Его используют по назначению только с противогазом РШ-4.

Патрон ДП-1 представляет собой цилиндрическую коробку, снаряженную осушителем и гопкалитом. В качестве осушителя используется силикагель, предназначенный для поглощения водяных паров в целях защиты гопкалита от влаги, который при увлажнении теряет свои свойства. Время защитного действия ДП-1 при положительной температуре и выполнении физической нагрузки средней интенсивности составляет около 1,5 часов.

При концентрации оксида углерода свыше 1%, при недостатке в воздухе кислорода (концентрация менее 17%) и при пожарах в закрытых помещениях гопкалитовый патрон малоэффективен. В этих случаях необходимо пользоваться изолирующими противогазами.

Дополнительный патрон к фильтрующему противогазу ДПГ-3

Дополнительный патрон к фильтрующему противогазу ДПГ-3 предназначен для защиты от аммиака и диметиламина, а также для увеличения времени защитного действия гражданского противогаза ГП-7 от аварийно химически опасных веществ (АХОВ)

ДПГ-3 в комплекте с противогазом защищает от аммиака, хлора, диметиламина, нитробензола, сероводорода, сероуглерода, синильной кислоты, тетраэтилсвинца, фенола, фосгена, фурфурола, хлористого водорода, хлористого циана и этилмеркаптана.

Наружный воздух, попадая в фильтрующе-поглощающую коробку противогаза, предварительно очищается от аэрозолей и паров АХОВ, поступает затем в дополнительный патрон, где окончательно очищается от вредных примесей и через соединительную трубку направляется в подмасочное пространство лицевой части противогаза.

ДПГ-3 содержит один слой шихты - специального поглотителя.

Чтобы защитить шихту от увлажнения при хранении, горловины должны быть постоянно закрытыми: наружная — навинченным колпачком с прокладкой, внутренняя — ввернутой заглушкой.

Масса патрона - не более 350г.

В упаковке предприятия - изготовителя патроны имеют гарантийный срок хранения 10 лет.

Подготовка к работе.

Патрон перед началом эксплуатации должен быть подвергнут внешнему осмотру, при котором необходимо обратить  особое внимание на:

  • плотное закрывание колпачка и заглушки;
  • отсутствие коррозии, помятостей, проколов и других механических повреждений;
  • состояние венчика горловины патрона и ниппеля соединительной трубки;
  • наличие на патроне маркировки.

Для включения патрона необходимо:

  • вынуть противогаз из сумки, отвернуть фильтрующе-поглощающую коробку от лицевой части;
  • присоединить соединительную трубку к лицевой части;
  • отвернуть колпачок и вывернуть заглушку из патрона;
  • накидную гайку соединительной трубки навинтить на наружную горловина патрона;
  • присоединить фильтрующе-поглощающую коробку к патрону;
  • вставить в отверстие дна пластмассовую вставку, облегчающую доступ воздуха в фильтрующе-поглощающую коробку, и уложить собранный таким образом противогаз с патроном в противогазную сумку.

Меры безопасности:

  • дополнительный патрон ДРГ-3 используется только в комплекте с фильтрующе-поглощающей коробкой ГП-7;
  • использование патрона без фильтрующе-поглощающей коробки противогаза категорически запрещено;
  • продолжительность использования патрона по предназначению в реальных условиях эксплуатации составляет не более 60 минут;

При эксплуатации запрещается:

  • отвинчивать колпачок и заглушку до начала эксплуатации;
  • пользоваться патронами, хранящимися с отвинченными колпачком и заглушкой;
  • при пользовании патроном необходимо следить за тем, чтобы в него не попадала вода, которая может проникнуть через отверстие в дне или через горловину.

Наименование АХОВ

Концентрация, мг/л

Время защитного действия, мин

противогазы без ДПГ-3

противогазы с ДПГ-3

Аммиак

5

защита отсутствует

60

Диметиламин

5

защита отсутствует

80

Хлор

5

40

100

Сероводород

10

25

50

Соляная кислота

5

20

30

Тетраэтилсвинец

2

50

500

Этилмеркаптан

5

40

120

Нитробензол

5

40

70

Фенол

0,2

200

800

Фурфурол

1,5

300

400


Патрон защитный универсальный (ПЗУ-ПК)

Патрон защитный универсальный (ПЗУ-ПК) – это новейшее средство защиты органов дыхания от окиси углерода, аммиака, хлора, сероводорода и других АХОВ, от которых защищает гражданский противогаз. ПЗУ используется в комплекте с лицевой частью противогаза.

ПЗУ-ПК - Комплект патрона защитного универсального промышленного

ВКЯП 240.177.000 ТУ

Назначение. Комплект ПЗУ-ПК предназначен для защиты органов дыхания от АХОВ: оксида углерода, хлора, аммиака, бензола и его гомологов, спиртов, эфиров и других органических соединений, сероводорода, синильной кислоты, оксидов азота, фтора, фтористого и хлористого водорода, сернистого газа, аминов, фосгена, хлорциана, присутствующих в воздухе в виде газов и паров, а также от аэрозолей. Комплект совместно с лицевой частью применяется при содержании кислорода в воздухе не менее 18 % объемных, может эксплуатироваться при температуре воздуха от минус 40 до плюс 40 оС.

Состав. Комплект ПЗУ-ПК состоит из патрона ПЗУ с двумя горловинами, противоаэрозольного фильтра ПАФ с горловиной для присоединения к патрону ПЗУ, соединительной трубки и сумки.
Комплект используется с лицевой частью промышленного фильтрующего противогаза. Для дополнительной защиты от вредных веществ комплект может применяться вместе с фильтрующе-поглощающей коробкой.

Защитные характеристики:

Время защитного действия от АХОВ при концентрации не более 0,5 % объемных, в зависимости от класса вредных веществ, составляет от 35 до 120 мин.

Время защитного действия от оксида углерода при его концентрации в воздухе не более 0,5% объемных при отрицательной температуре составляет не менее 2 ч, а при положительной - не менее 5 ч.

Комплект обеспечивает защиту от аэрозолей при их концентрации в воздухе от 200 до 1000 мг/куб.м.

Технические характеристики:

- сопротивление при объемном расходе воздуха 30 л/мин, не более 117 мм вод.ст.;

- масса не более 810 г;

- гарантийный срок хранения составляет 10 лет при хранении в отапливаемом складском помещении и 3 года - в неотапливаемом.

Вернуться на страницу "Фильтрующие гражданские противогазы"

xn----7sbbfb7a7aej.xn--p1ai

Противогаз фильтрующий гражданский МЗС ВК

Новая разработка из серии гражданских противогазов «двойного назначения»

Фильтрующий гражданский противогаз МЗС ВК – одна из последних военных разработок, принадлежащих к типу противогазов «двойного назначения». Т. е. данная категория противогазов относится к разряду многофункциональных защитных средств, используемых для защиты дыхательных органов, зрения, кожи лица. Противогазы могут быть использованы спасателями (в том числе из формирований МЧС), гражданским населением, работниками промышленных предприятий в условиях возникновения чрезвычайных ситуаций, в процессе ликвидации аварий природного или техногенного происхождения, которые сопровождаются выбросами в атмосферный воздух отравляющих веществ.

МЗС ВК позиционируется как альтернатива противогазам ГП всех видов. МЗС ВК обеспечивает высокий уровень защиты от газов и паров органического и неорганического происхождения, кислых газов и паров, аммиака и его производных, паров ртути, окислов азота, всевозможных аэрозолей, веществ с высоким радиоактивным фоном и специфических химически активных веществ. Дополнительно с его помощью можно обеспечить защиту органов дыхания и зрения от аммиака и его соединений, ОХВ и АХОВ.
В противогаз МЗС ВК включена лицевая часть (либо МГУ, либо МГУ-В, либо полнолицевая панорамная маска МАГ-3-для противогаза МЗС ВК "ЭКРАН"), фильтр типа ВК 450, а также сумка для его хранения и переноски. Противогазы могут быть упакованы индивидуально или группами. Хранить их можно на протяжении 13 лет.

Данное средство защиты относится к противогазам фильтрующего типа, соответственно, использовать его можно только в том случае, если содержание кислорода в атмосферном воздухе не ниже отметки в 17%. Рекомендуемый температурный режим для его эксплуатации – от -40 до +40 °С. Он эффективно задерживает пары ртути в концентрации не более 0,0001%, оксиды азота – не более 0,25%, монооксиды углерода – не более 0,5%, остальные отравляющие вещества – не более 0,1%. Время действия зависит от перечня наименований и концентрации вредных веществ. Например, при наличии в воздухе аммиака, хлористого или фтористого водорода, фосгена или хлора его можно использовать в среднем 4 часа. Если необходимо защитить человека от зарина, радиоактивных частиц, аэрозолей, оксида углерода, использовать его можно только единоразово. Защиту от паров ртути он способен обеспечить на протяжении 50 часов.

Техническая характеристика гражданского противогаза МЗС ВК

Наименовавние показателяЗначение показателя по ТУФактическое значение показателя

1. Начальное сопротивление противогаза на вдохе постоянному воздушному потоку при расходе 30 дм3/мин, Па, не более

235

184

2. Начальное сопротивление фильтра постоянному воздушному потоку при расходе 30 дм3/мин, Па, не более

206

172

3. Сопротивление фильтра постоянному воздушному потоку после запыления при расходе 95 дм3/мин, Па, не более

820

630

4. Коэффициент проницаемости фильтра по аэрозолю стандартного масляного тумана, %, не более  0,001  0,0001

5. Суммарный коэффициент подсоса и проницаемости противогаза по аэрозолю стандартного масляного тумана, %, не более

-

0,0007

6. Коэффициент проницаемости фильтра по парам радиоактивных веществ при концентрации Со=1·10-5Ки/л, %, не более:

- радиоактивного йода-131 - 0,0001
- радиоактивного йодистого-131метила  -

0,001

7. Время защитного действия фильтра по ОХВ при указанной концентрации, мин, не менее:
- хлористый водород, при 2,5 мг/дм3 - 30*
- фтористый водород, при 1,4 мг/дм3 - 40*
- ацетонитрил, при 1,0 мг/дм3 - 20*
- хлорпикрин, при 0,1 мг/дм3 - 90*

- фосген, при 1,0 мг/дм3

- 110*
- хлорциан, при 5,0 мг/дм3 40 40
8. Время защитного действия фильтра по контрольным тест-веществам по ГОСТ Р 12.4.251-2009 при указанной концентрации, мин, не менее:
- оксид азота NO, при 3,1 мг/дм3 20 30*
- диоксид азота NO2,  при 4,8 мг/дм3 20 30*
- циклогексан, при 3,5 мг/дм3 90 128
- циан водорода, при 5,6 мг/дм3 50 50*
- гидрид серы, при 7,1 мг/дм3 60  75*
- хлор, при 15 мг/дм3 20 26
- диоксид серы, при 13,3 мг/дм3 20  49
- аммиак, при 0,7 мг/дм3 120  155
- пары ртути, при 0,013 мг/дм3 100 ч 120* ч
- монооксид углерода, при 6,2 мг/дм3 20 27
9. Динамическая активность фильтра по тест-веществам при указанной концентрации, г, не менее:
- 0-изопропилметилфторфосфонат (зарин), при 1,0 мг/дм3  - 4,0*
- 0-этил-s-диизопропиламиноэтилтиофосфонат (зоман), при 0,0009 мг/дм3  - 0,6*
- мышьяковистые соединения, при 0,022 мг/дм3 - 4,0*

10. Масса, г, не более

- фильтра

500

460
- противогаза (без сумки и фляги для воды)  1400  1100
11. Гарантийный срок хранения, лет 13 13

Примечание: * - фактическое время защитного действия и динамическая активность указаны без фиксации конечной величины.



Достоинства:

  • широкий спектр действия;
  • универсальность по назначению и защитным свойствам;
  • «двойное использование» - использование для гражданской и промышленной защиты;
  • экономическая целесообразность от реализации принципа «двойного использования»;
  • широкий обзор, возможность правого и левого бокового крепления фильтра;
  • высокий гарантийный срок хранения.



Сертификация. Противогаз МЗС ВК сертифицирован на соответствие требованиям Таможенного союза, ГОСТ Р и МЧС России.

omchs-rezerv.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
