Составляющие элементы и модификация промышленных противогазов

На полях сражений Первой мировой войны немецкой стороной было впервые использовано химическое оружие: жёлто-зелёное тяжёлое облако хлора накрыло русскую пехоту. Погибло девять тысяч солдат и офицеров.

Сразу после этого, в 1915 году, русский химик Зелинский создал первое средство защиты от ядовитых газов: маску, в которой вдыхаемый воздух очищался слоем сухого древесного угля.

Дальнейшее развитие не только средств массового уничтожения, но и промышленности, связанное с использованием крайне токсичных и смертельно опасных веществ и воздействий, привело к дальнейшему совершенствованию приспособлений для личной защиты, которые позволяют человеку выживать и действовать в среде, трудно совместимой с жизнью.

К числу таких приспособлений относятся промышленные фильтрующие противогазы.

Назначение

Чем же отличаются промышленные противогазы от гражданских? Эта категория противогазов применяется в опасных зонах промышленных производств, а также в случае чрезвычайных и аварийных ситуаций.

Подобные средства защиты предохраняют лицо, глаза и дыхательные пути от поражающих факторов, находящихся в парообразном и аэрозольном состоянии, а также в газовой фазе.

При этом воздух не должен содержать менее 18% кислорода, а вредных примесей — свыше 0,5% по объёму. При низких концентрациях кислорода и значительных загрязнениях применяют изолирующие противогазы. Это защитное устройство очищает вдыхаемый воздух, пропуская его через слой веществ и материалов, которые поглощают и задерживают вредные факторы.

Составляющие элементы

Функциональными составляющими элементами являются:

  • Резиновая шлем-маска. Имеет разные размеры: четвертьлицевые, полулицевые и полноразмерные.
  • Обзорный узел со стёклами, обеспечивающими достаточное поле зрения. Имеется в полнолицевых вариантах маски.
  • Переговорное устройство (в некоторых марках противогазов) – мембрана-сетка, оправленная в металл – обеспечивает герметичность и в то же время внятность речи.
  • Клапанная коробка, имеющая клапан вдоха и, в зависимости от конструктивного решения, один или два клапана, работающих на выдох.
  • Обтекатель, который направляет вдыхаемый воздух к стёклам узла обзора. В результате они запотевают меньше.
  • Соединительный шланг, имеющий на концах резьбовые соединения: одно закрепляется на клапане вдоха, другое – на фильтрующей коробке. Таким шлангом снабжены некоторые модификации противогазов.

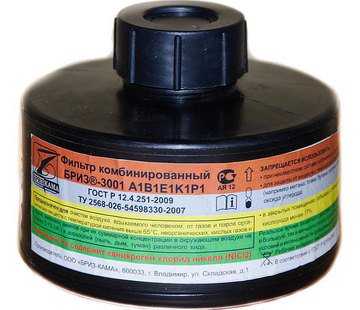

  • Поглощающая коробка с фильтрами. Её цилиндрический корпус изготавливается из металла и снабжён горловиной с винтовой резьбой. Содержимое коробки состоит из осушителя, гопкалита, активированного угля, ватной прослойки и дополнительных специализированных фильтров. Эти составляющие конструктивно дополнены разделительными сетками и подпружинивающими элементами.
  • Устройство для питья – имеется в некоторых модификациях.
  • Устройство для протирания стёкол изнутри маски при надетом противогазе. Им снабжены отдельные виды промышленных фильтрующих противогазов.

Система нормативов при изготовлении и испытании

Разработаны межгосударственный регламент и документы государственной стандартизации, которые определяют требования к производству и испытанию фильтрующих противогазов.

Основные требования к противогазам для промышленного использования и классификация этих изделий регламентируются ГОСТ 12.4.034-78 и 12.4.042-78. Технические нормы стандартизованы ГОСТ 12.4.121-83.

Свод обязательных условий, а также методик проверки и маркировки для поглощающих фильтров приведены в ГОСТ 12.4.235-2012 и ГОСТ 12.4.246-2013. Методы испытания противогазов регламентированы ГОСТ Р 22.9.20.

Какую стоит применить защиту от электрического тока, вы сможете узнать в специальной статье.

Если вы хотите узнать, для чего и где используют камерные неопреновые с хлопковой подкладкой перчатки, то мы расскажем в этой публикации.

Хозяйственные резиновые перчатки имеют свои размеры. Как правильно подобрать перчатки для уборки по размеру, узнайте здесь.

Комплектация

Средства защиты, которые изготовлены и испытаны в соответствии с требованиями стандартов, должны поставляться в следующем составе:

  • Поглощающая коробка с фильтром.
  • Лицевая маска.
  • Сумка для хранения и ношения укомплектованного средства.
  • Противогазы с полноразмерными шлемами доукомплектовываются незапотевающими плёнками, прижимными резиновыми шнурами для их закрепления либо другими средствами против осаждения влаги на стёклах.

Модификации изделий

В зависимости от веса и размеров поглотительной коробки промышленные противогазы подразделяются на:

  • малогабаритные: ПФМ-1, «Редут», ППФ-95-М
  • среднегабаритные: ПФМ-ЗП, ППФ-87
  • крупногабаритные: ППФ-95, Модульный, «АЗИК»

Перечисленные основные марки имеют конструктивные варианты.

Классы защиты

Степень чистоты воздуха, который прошёл через коробку, определяется устройством и материалом фильтра. Фильтры подразделяются на следующие классы.

  • Первый, наиболее низкий, класс задерживает достаточно крупную пыль.
  • Второй класс, средний, задерживает пыль, туманы и дымы. Используется при пожарах, однако оказывается малоэффективным, если в воздухе присутствуют высокотоксичные продукты горения.
  • Фильтры третьего, высокого класса защиты способны очистить вдыхаемый воздух не только от мелких аэрозольных взвесей и тумана, но также от пыли, бактерий и вирусов.

Правильно подобранный, хранящийся в оптимальных условиях, адекватно применяемый промышленный фильтрующий противогаз эффективно обеспечит безопасные условия труда на вредных производствах.

Типы фильтров

Фильтры подразделяются на типы, каждому из которых присвоено буквенное обозначение, а также отличительная окраска. Каждая буква и цвет соответствует конкретному веществу либо воздействию, которое данный фильтр задерживает.

  • А (коричневая) – бензин, керосин, бензол, ацетон, толуол, ксилол, спирты, эфиры, сероуглерод, анилин, ароматические нитросоединения, галогенорганические соединения, тетраэтилсвинец, хлор- и фосфорорганические соединения.
  • В (жёлтая) – двуокись серы, хлор, сероводород, хлористый водород, фосген, цианистый водород, оксиды азота.
  • Г (жёлто-чёрная) – ртуть и её органические соединения.
  • КД (серая) – сероводород, аммиак, а также смеси этих газов.
  • Е (чёрная) – гидриды мышьяка, фосфора.
  • М (красная) – угарный газ с небольшими количествами органики, кислые газы, аммиак, гидриды мышьяка и фосфора.
  • СО (белая) – монооксид азота (угарный газ).
  • БКФ (вертикальная белая полоса на коробке) – органические пары, а также кислые газы, аэрозоли, гидриды мышьяка и фосфора.

Маркировка фильтрующих коробок

«Специализация» коробки обозначается её окраской и цветом дополнительных полос.

Так, коричневая коробка с белой полосой по кругу защищает от органических паров и угарного газа. Коробки, имеющие противоаэрозольные фильтры, маркируются вертикальной белой полосой либо белой окраской днища.

Дополнительный индекс 8 проставляется на оптимизированных коробках А, В, КД, Г, Е без противоаэрозольных фильтров.

Оптимальную защиту обеспечит противогаз с фильтрующей коробкой, задерживающей именно те токсичные примеси, которые находятся в конкретной производственной среде.

Нюансы использования

Противогазы фильтрующего действия нельзя использовать при пониженном содержании кислорода в воздухе. Они непригодны также, если фильтры не задерживают опасные загрязнения, содержащиеся в воздухе. Если конструктивное решение противогаза не обеспечивает универсальной маски, пригодной для всех, следует определить его индивидуальный размер, гарантирующий оптимальное прилегание, а также полную герметичность.

Необходимо контролировать продолжительность пребывания в опасной среде, так как время эффективного действия фильтрующей коробки ограничен одним или несколькими часами, по истечении которых её требуется заменить.

Правила хранения

Условия хранения и срок годности промышленных противогазов: закрытое помещение с допустимым интервалом температур от -30ºС до +50ºС. Ящики, в которых хранятся изделия, следует располагать не ближе одного метра к тепловым приборам. Воздействия деформаций, ударных нагрузок, агрессивных паров и грунтовых вод должны быть исключены.

Перед использованием шлем-масок и соединительных трубок, хранившихся при отрицательных температурах, нужно предварительно поместить их на сутки в помещение с температурой +20ºС. Гарантия качества коробок М, Г, СО сохраняется в течение 3 лет, всех остальных – 5 лет.

fufayka.net

Промышленные противогазы.

Есть много предприятий, которые перерабатывают или используют в производственных процессах значительное количество различных СДЯВ. В результате стихийных бедствии, производственных аварий на химически опасных объектах, утечки СДЯВ при хранении или тран­спортировке, при нарушении правил техники безопасности могут про­изойти поражения работающего персонала, а иногда и населения, про­живающего вблизи.

Промышленные противогазы надежно предохраняют органы дыха­ния, глаза, лицо от поражения. Надо помнить, что они предназначены для защиты от конкретных ядовитых веществ. Поэтому имеют стро­гую направленность (избирательность), что позволяет повысить их за­щитную мощность.

Запрещается применять такие противогазы при недостатке кисло­рода в воздухе. Например, при работах в емкостях, цистернах, колод­цах и других изолированных помещениях. Их используют только там, где в воздухе содержится не менее 18% кислорода, суммарная объем­ная доля паро- и газообразных вредных примесей не превышает 0,5% (фосфористого водорода — не более 0,2%, мышьяковистого водорода — 0,3%).

Не допускается применение промышленных противогазов для за­щиты от низкокипящих, плохо сорбирующихся органических веществ, например, таких как метан, этилен, ацетилен. Не рекомендуется рабо­тать в таких противогазах, если состав газов и паров вредных веществ неизвестен.

Промышленный противогаз состоит из снаряженной коробки, лице­вой части (шлем-маски) с соединительной трубкой и сумки. Фильтру­ющая коробка служит для очистки воздуха, вдыхаемого человеком, от ядовитых веществ и вредных примесей. В зависимости от состава этих примесей она может содержать один или несколько специальных пог­лотителей или сочетание поглотителя с аэрозольным фильтром. При этом коробки строго специализированы по составу поглотителей, а поэтому отличаются друг от друга окраской и маркировкой.

На крышке каждой коробки имеется горловина с резьбой для присо­единения к лицевой части. В дне — круглое отверстие, через которое поступает воздух. Коробки марок СО и М имеют в дне вместо отверс­тия горловину с резьбой. Их поглотители легко увлажняются, поэто­му обе горловины (верхняя и нижняя) должны герметично закрывать­ся колпачками с резиновыми прокладками. В противогазах других ма­рок они закрываются только одним колпачком, а отверстие в дне — резиновой пробкой.

Шлем-маски промышленных противогазов изготавливаются пяти ро­стов –0, 1, 2, 3, 4. Чтобы подобрать шлем-маску, надо мягкой санти­метровой линейкой произвести два измерения головы. Вначале опре­делить длину круговой линии, проходящей по подбородку, щекам и через высшую точку головы (макушку). Затем измерить длину полуок­ружности, проходящей от отверстия одного уха к отверстию другого по лбу через надбровные дуги. Результаты двух обмеров суммируют и находят требуемый рост шлем-маски. Например, при сумме до 93 см — нулевой, от 93 до 95 — первый, от 95 до 99 — второй, от 99 до 103 - третий, от 103 и выше — четвертый.

Подобрав шлем-маску нужного роста, ее обязательно примеряют, предварительно удалив тальк чистой тряпочкой или тампоном ваты, смоченным в воде. Шлем-маску, бывшую в употреблении, следует от­соединить от коробки, протереть двухпроцентным раствором форма­лина или промыть водой с мылом и просушить. Перед сборкой не за­быть с горловины, а для марок СО и М — с горловины и дна, снять колпачок и вынуть резиновую пробку из отверстия в дне.

Правильно присоединить лицевые части к коробкам марок СО и М поможет стрелка, указывающая направление движения воздуха. Гоф­рированную трубку присоединяют к той горловине, на которую она указывает. При получении противогазов надо обязательно проверить, нет ли проколов и порывов на шлем-маске, трещин в стеклах очков, а также есть ли прокладочное кольцо в клапанной коробке. Использовать шлем-маску с дефектами недопустимо. Затем следует обратить вни­мание на наличие и качество клапанов. Если клапаны выхода засоре­ны, рекомендуется продуть их с внутренней стороны шлем-маски. Соединительная трубка не должна иметь проколов и порывов, на­кидная и ввинтная гайки — повреждений. Далее нужно посмотреть, в каком состоянии находится противогазовая коробка. Если будут обнаружены ржавчина, вмятины, проколы, пробоины, горловина и венчик помяты, т.е. любые повреждения, противогаз меняют на ис­правный.

Чтобы определить, правильно ли подобрана шлем-маска, собран про­тивогаз, а также установить его исправность (герметичность), необ­ходимо надеть противогаз, закрыть отверстие в дне коробки резино­вой пробкой или ладонью и сделать 3-4 глубоких вдоха. Если дышать невозможно, то противогаз герметичен. В случае прохода воздуха им пользоваться нельзя. Для обнаружения неисправности нужно прове­рить противогаз по частям — сначала шлем-маску, затем соединитель­ную трубку и потом коробку.

Коробки марок А, В, Г, Е, КД изготавливаются как с аэрозольными фильтрами, так и без них. Коробка БКФ — только с такими фильтра­ми. Коробки СО и М — без них. Белая вертикальная полоса на коробке означает, что она оснащена аэрозольным фильтром (рис. 16).

Все коробки имеют сопротивление дыханию 18 мм вод.ст., СО и М — около 20. Если на коробке стоит индекс «8», то сопротивление дыханию не превышает 8 мм вод.ст.

Время защитного действия промышленных противогазов от сильно­действующих ядовитых веществ зависит от марки фильтрующей коробки, типа СДЯВ и его концентрации. Например, коробка с фильтром противо­газа марки КД при концентрации аммиака в воздухе 2,3 г/м3защищает в течение 4ч, без фильтра — 2ч. Коробка СО при концентрации окиси углерода 6,2 г/м3— 1,5 ч. Противогаз марки Г при концентрации насы­щенных паров ртути 0,01 г/м3— 1 ч 20 мин. Коробка с фильтром и без фильтра с индексом «8» — 1 ч 40 мин.

В процессе использования защитная мощность противогазов умень­шается. Например, при появлении даже незначительного запаха вредных веществ коробками марок А, В, Е, КД, БКФ пользоваться нельзя. Надо немедленно выйти из отравленной зоны и заменить коробку на новую.

Годность коробок марки Г определяется по отработанному времени. Поэтому при обращении с ртутью необходимо вести строгий учет време­ни работы каждой.

Для коробок марок СО и М потерю защитной мощности определяют по их привесу. Для этого при снаряжении на них указывается вес в грам­мах. Перед выдачей таких противогазов коробки взвешиваются (с кол­пачками и прокладками) с точностью до 5 г и данные записываются в журнал. На коробку наклеивается этикетка с указанием даты выдачи и веса. При его увеличении по сравнению с начальным (указанным изгото­вителем) для марки СО на 50 г, для марки М — на 35 г коробки заменяют новыми.

Следует помнить, что защитная мощность противогазов марок СО и М по окиси углерода снижается, если шихта увлажняется парами воды. По­этому служба техники безопасности после каждого пользования должна отсоединять коробки, а горловины на дне и крышке закрывать колпачка­ми с резиновыми прокладками.

Только из-за небрежного обращения или хранения противогаз может прийти в негодность. Коробки следует оберегать от ударов, чтобы избе­жать их повреждения. Хранить противогазы следует в прохладном и чис­том помещении на специальных стеллажах или в шкафах вблизи рабочих мест Повышенная температура и влажность снижают качество поглоти­теля, и фильтра.

Знать особенности промышленных противогазов, правила обращения с ними должны не только рабочие и служащие промышленных предпри­ятий, имеющие отношение к СДЯВ, но и население, проживающее вбли­зи таких объектов.

studfiles.net

Противогазы промышленные фильтрующие

ППФ-1 • ППФ-5 • ППФ-5Б • ППФ-5М • ППФ-5С • ППФ-95 • ППФ-95М • ППФ-95С • ППФM-92 • ПФМГ-96 • ПФСГ-98 СУПЕР • РУБЕЖ • РУБЕЖ СУПЕР • УНИКС • АЗОТЧИК • УРАЛ • МЕТАЛЛУРГ

Противогазы промышленные фильтрующие - это индивидуальные средства защиты органов дыхания и глаз персонала промышленных предприятий от опасных химических веществ (ОХВ) и вредных примесей.

Предназначены для работы в условиях опасной атмосферы и для эвакуации из очага поражения на безопасную территорию объекта во время химических аварий. Опасная атмосфера - это атмосфера, в которой концентрация ОХВ и вредных примесей превышает допустимые нормы.

Сфера применения противогазов промышленных фильтрующих

Противогазы промышленные фильтрующие имеют направленное действие - они защищают от конкретных ядовитых веществ. Это обусловлено тем, что целевое применение противогазов промышленных фильтрующих - организация рабочего процесса в опасных условиях на химическом предприятии, в соответствии с типом используемых в процессе производства ОХВ.

Избирательность действия промышленных моделей увеличивает их мощность и повышает сорбирующие свойства средства защиты. Действующие инструкции по безопасности на химически опасных производствах предусматривают обеспечение всего персонала, работающего с ОХВ, индивидуальными средствами защиты.

На случай возникновения нештатной аварийной ситуации в каждом производственном помещении и в хранилищах ОХВ должны находиться резервные комплекты противогазов.

Противогазы промышленные фильтрующие защищают от:

- газообразных опасных веществ (пар, дым) - модели с поглощающими коробками;

- аэрозоли вредных веществ (туман) - модели с фильтрующими коробками;

- от аэрозолей и газов - модели с фильтрующе-поглощающими коробками.

Конструкция противогаза промышленного фильтрующиго

Противогаз промышленный фильтрующий состоит из снаряженной противогазовой коробки, лицевой части (шлем-маска), соединительной трубки и сумки для хранения и переноски укомплектованного средства защиты.

Противогазовая коробка - это цилиндрический корпус из металла или полимерно-композитного материала с винтовой горловиной для присоединения к лицевой части в верхней части изделия и отверстием для поступления воздуха в нижней ее части.

Наполнение коробки - осушитель, активированный уголь с добавками, ватная прослойка, гопкалит, специальные поглотители или поглотители с аэрозольным фильтром. Между собой составляющие содержимого коробки разделены специальными сетками.

Коробки выпускаются в трех объемах: крупногабаритные (ППФ-95, «АЗИК»), среднегабаритные (ППФ-87, ПФМ-ЗП) и малогабаритные («Редут», ПФМ-1, ППФ-95-М). Фильтрующая коробка очищает вдыхаемый человеком воздух от вредных примесей и ядов.

Коробки специализируются по составу поглотителей - для этого они имеют разную окраску и маркировку. Приведем два типа маркировки, которые могут использоваться в противогазах промышленных с указанием максимального времени защитного действия и типа ОХВ.

Маркировка противогазовых коробок старого поколения

- А (коричневая) - пары органических соединений (керосин, сероуглерод, бензин, спирт, эфир, ацетон), до 2-х часов.

- В (желтая) - кислые газы и растворы (фосген, сернистый газ, хлор, синильная кислота, сероводород), до 1 часа.

- Г (черно-желтая) - ядохимикаты на основе этилмеркурхлорида, пары ртути, до 1,5 часов.

- Е (черная) - фосфористый и мышьяковистый водород, до 6-ти часов.

- КД (серая) - сероводород, аммиак и их смеси, до 4-х часов.

- СО (белая) - окись углерода, до 2,5 часов.

- М (красная) - от всех соединений АХОВ, кроме ртути, до 6-ти часов.

- БКФ (защитный) - пары органических веществ, фосфористый и мышьяковистый водород, до 6-ти часов.

Маркировка противогазовых коробок нового поколения

Цветовое и буквенное обозначение современных коробок для противогаза приведено в соответствие с маркировкой, принятой в ЕС. Маркировка осуществляется буквами латинского алфавита.

- A (коричневая) - пары и органические газы с t кипения выше 65 градусов.

- AX (коричневая) - пары органических веществ с t кипения ниже 65 градусов.

- B (серая) - неорганические газы, за исключением угарного.

- E (желтая) - кислотные испарения и газы.

- CO (фиолетовая) - монооксид углерода (угарный газ).

- K (зеленая) - соединения аммиака.

- NO (синяя) - окись азота.

- P (белая) - аэрозольные вирусные и бактериальные взвеси.

- HG (красная) - ртуть и ее пары.

- SX (фиолетовая) - отравляющие токсины.

- Reaktor (оранжевая) - альфа-частицы, радиоактивные соединения.

Резиновая шлем-маска выпускается в нескольких модификациях: четвертьлицевая, полулицевая и полнолицевая и в пяти размерах. Полноразмерные маски имеют панорамный обзорный узел со стеклами.

Некоторые модели противогазов промышленных фильтрующих оснащаются переговорными устройствами, антизапотевающими устройствами и устройствами для приема воды.

Особенности эксплуатации противогазов промышленных фильтрующих

Принцип действия фильтрующего промышленного противогаза состоит в том, что при вдохе воздух проходит через фильтрующую коробку и там предварительно очищается от опасных примесей.

Время действия защиты зависит от типа используемой коробки, концентрации и вида АХОВ. При появлении малейшего запаха вредного вещества требуется незамедлительно заменить использованную коробку на другую.

Повторному использованию коробки, бывшие в употреблении, не подлежат.

Запрещено использовать фильтрующие противогазы в следующих случаях:

- недостаток кислорода в воздухе (менее 18%) - работа внутри емкостей, в колодцах, в цистернах. В таких условиях применяют только изолирующие противогазы.

- суммарная доля вредных примесей выше 0,5 %.

- работа с низкокипящими веществами с плохосорбирующимися характеристиками (метан, ацетилен, этилен).

- неизвестен состав газов и паров АХОВ.

Правила хранения противогазов промышленных фильтрующих

Из-за нарушения правил хранения и эксплуатации противогаз может выйти из строя. Противогазы промышленные фильтрующие необходимо хранить в чистых закрытых помещениях на стеллажах или в шкафах около рабочих мест персонала, на расстоянии не ближе 1 метра от обогревательных приборов. Допустимый интервал температур - от -30ºС до +50ºС.

Коробки противогазов промышленных фильтрующих следует ограждать от ударов, деформации и повышенной влажности - это снижает качество фильтра и поглотителя. Противогазы, хранившиеся при минусовых температурах, перед использованием помещают на сутки в помещения с комнатной температурой (+20ºС).

www.fire-service.ru

Классификация промышленных противогазов

Тип коробки

Цвет коробки

От каких веществ защищает

А

Коричневый

От фосфор- и хлорорганических ядохимикатов, паров органических, соединений (бензин, керосин, ацетон, бензол, сероуглерод, тетраэтилсвинец, толуол, ксилол, спирт, эфир)

В

Желтый

От фосфор- и хлорорганических ядохимикатов, кислых газов и паров (сернистый газ, хлор, сероводород, синильная кислота, окислы азота, фосген, хлористый водород)

Г

Одна половина черная, вторая желтая

От паров ртути, ртутьорганических ядохимикатов на основе этилмеркурхлорида

Е

Черный

От мышьяковистого и фосфористого

водорода

КД

Серый

От аммиака, сероводорода и их смесей

БКФ

Защитный

От паров органических веществ, мышьяковистого и фосфористого водорода

М

Красный

От окиси углерода в присутствии малых количеств аммиака, сероводорода, паров органических соединений

СО

Серый

От окиси углерода

Фильтрующе-поглощающая коробка кпф-1

Для промышленных противогазов начат выпуск новых фильтрующе-поглощающих коробок КПФ-1 марок А, В, Г, КД, МКФ (рис. 16). По внешнему виду они подобны коробкам противогаза ГП-5. Все марки окрашены в серый цвет. Различаются цветовой окраской горизонталь­ной полосы: марка А – коричневая, В – желтая, Г – черная и желтая, КД – серая, МКФ – зеленая. На цилиндрическую поверхность короб­ки нанесена маркировка: буквенное обозначение марки, предприятия изготовителя, а также дата пред­ельного срока хранения. Если раньше обозначалась дата выпус­ка, то теперь указывается срок, до которого можно использовать эту коробку. Внутри расположен противоаэрозольный фильтр, над ним – слой специального поглотите­ля. Особенность коробки состоит в том, что она имеет в средней час­ти цилиндра закатной выпуклый шов. Таким образом, зиг (вогнутая часть) оказался внутри, куда кре­пится сетка, удерживающая погло­титель.

Рис. 16. Фильтрующе-поглощающая коробка КПФ-1

КПФ-1 имеют сопротивление потоку воздуха не более 14 мм вод. ст. при расходе 30 л/мин, коэффициент проницаемости по масляному туману – не более 0,01 %, массу – 350 - 400 г. Гарантийный срок хранения – 3 года.

Перечень вредных веществ, от которых применяются коробки КПФ-1, и время их защитного действия по контрольным вредным веществам приведены в таблице 10.

Таблица 10

Перечень вредных веществ, от которых

применяются коробки КПФ-1, и время их защитного действия

Марка коробки

Перечень вредных веществ, от которых защищает данная марка коробки

Контроль-ное вещество

Концентр., мг/л

Время защитн. действия, мин, не менее

А

Пары органических соединений (бензин, керосин, ацетон, толуол, ксилол, сероуглерод, спирты, эфиры, анилин, галоидоорганические соединения, нитросоединения бензола и его гомологов, тетраэтилсвинец), хлор- и фосфорорганические ядохимикаты

Бензол

25

50

В

Кислые газы и пары (сернистый газ, хлор, сероводород, синильная кислота, окислы азота, хлористый водород, фосген), хлор- и фосфорорганические ядохимикаты

Синильная кислота Сернистый газ

10.0

8.6

20

27

Продолжение табл. 10

Г

Пары ртути, ртутьорганические ядохимикаты на основе этилмеркурхлорида

Пары ртути

0.01

4800

КД

Аммиак, сероводород и их смеси

Аммиак Сероводород

2.3

4.6

100

100

МКФ

Кислые газы, мышьяковистый и фосфористый водород, пары органических соединений (бензин, керосин, ацетон, бензол, ксилол, сероуглерод, толуол, спирты, эфиры, анилин, нитросоединения бензола и его гомологов)

Синильная кислота

Бензол

3

25.0

75

30

К

Аммиак

Аммиак

2.3

120

Е

Мышьяковистый и фосфористый водород

Мышьяковистый водород

10

110

Н

Окислы азота

Четырехокись азота

1

140

И

Радионуклиды йода

Йодистый метил

10-7 Кюри/л

Снижение концентрации в 5- 10 тыс. раз

Противогаз промышленный малого габарита ПФМ-1

Противогаз малого габарита ПФМ-1 предназначен для защиты органов дыхания, лица и глаз от воздействия вредных примесей, содержащихся в воздухе в виде газов, паров и аэрозо­лей (пыли, дыма, тумана) (рис. 17).

В комплект ПФМ-1 входит лицевая часть, малогабаритная, фильтрующе-поглощающая коробка, сумка для но­шения и хранения противогаза, фла­кон со смазкой для предохранения от запотевания панорамного стекла.

Противогаз обеспечивает очистку вдыхаемого воздуха от вредных ве­ществ до уровня предельно допусти­мых концентраций в воздухе рабочей зоны. Он позволяет выполнять работы любой степени тяжести в течение всей рабочей смены.

Рис. 17. Промышленный противогаз малого габарита ПФМ-1

Противогаз промышленный фильтрующий малогабаритный ППФМ-89

Противогаз ППФМ-89 является средством индивидуальной защиты органов дыхания, зрения от воздействия вредных газов, паров, пыли, дыма, тумана, присутствующих в воз­духе (рис. 18).

Рис. 18. Противогаз промышленный фильтрующий малогабаритный ППФМ-89

Применять этот противогаз можно при температурах окружающей среды от –30 до +50 °С.

Лицевая часть ис­пользуется с фильтрующе-поглощающей коробкой КПФ-1. Масса противогаза в комплекте (без сумки) не более 900 г.

Противогаз промышленный фильтрующий модульный ППФМ-92

На сегодня ППФМ-92 - один из новейших противогазов. У этой самой современной модели много достоинств и отличительных особенностей от тех образцов, которыми привыкли пользоваться. Во-пер­вых, в противогазе используются шлем-маска ШМП-1 (ШМ-62у) или про­мышленная панорамная маска ППМ-88. Во-вторых, противогаз модульно­го типа, что позволяет пользоваться одним или двумя поглощающими эле­ментами, дополнительно еще и фильтрующим. Если используется один фильтрующий элемент, то он крепится непосредственно к маске, если два – тогда с соединительной трубкой. Противогаз комплектуется коробками 6 различных марок – А, В, Г, К, КД, С. Это позволяет выполнить значи­тельное количество комбинаций сборки в зависимости от потребности. В-третьих, он позволяет осуществлять одновременную защиту от различ­ных вредных веществ без уменьше­ния времени защитного действия по каждой отдельной примеси. И, нако­нец, разра­ботан противогаз на основе дополни­тельного патрона ДПГ-3, широко ис­пользуемого в гражданской обороне.

ППФМ-92 (противогаз промышлен­ный фильтрующий модульный) пред­назначен для защиты органов дыхания, глаз и лица человека от газо- и парооб­разных вредных примесей и аэрозолей. Суммарная доля газо- и парообразных примесей не должна быть более 0,5 % при использовании одного поглощаю­щего элемента и не более 1 % (для аммиака – 2 %) при применении двух поглощающих элементов, за исключением фосфористого и мышьяковистого во­дорода.

Масса с одним поглощающим элементом – 1 кг, с двумя поглощающими и одним фильтрующим – 1,5 кг. Коэффициент проницаемости по аэрозолю масляного тумана – не бо­лее 0,01 %.

На рис. 19 представлен противогаз ППФМ-92 с промышленной панорамной маской ППМ-88.

Рис. 19. Противогаз ППФМ-92 с промышленной панорамной маской ППМ-88

Марки противогаза и окраски поглощающих элементов представлены в табл. 11.

Таблица 11

Марки противогаза и окраски поглощающих элементов

Марка противогаза

Окраска поглощающих элементов

От чего защищает

А

Коричневая

Органические пары (бензол, ксилол, ацетон, толуол, бензин, керосин, галоидорганические соединения, нитросоединения бензола и его гомологов, эфиры, спирты, анилин, кетоны, тетраэтилсвинец, сероуг­лерод, фосфор- и хлорорганические ядохимикаты)

В

Желтая

Кислые газы и пары (хлор, диоксид серы, гидрид се­ры, цианистый, хлористый, фосфористый водороды, арсины, фосген), фосфор- и хлорорганические ядохимикаты

Г

Черная с желтой полосой

Пары ртути, ртутьорганические ядохимикаты на основе этилмеркурхлорида

К

Зеленая

Аммиак

КД

Серая

Смесь аммиака и гидрида серы

С

Желтая с красной полосой

Окислы азота и гидрид серы

Примечание: фильтрующий элемент окрашен в белый цвет.

Примеры комплектования противогаза ППФМ-92 поглощающими эле­ментами для одновременной защиты от веществ различной химической природы представлены в табл. 12.

Таблица 12

Поглощающие эле­менты противогаза ППФМ-92 для

одновременной защиты от веществ различной химической

природы

Марка поглощающей

системы

От чего защищает

АС

Органические пары, окислы азота

ВА

Кислые газы и пары, органические пары

ВК

Кислые газы и пары, аммиак

ВС

Кислые газы и пары, окислы азота

ВГ

Кислые газы и пары, пары ртути

Возможны и другие варианты комплектования

Противогазы шланговые

Если надо обеспечить безопасность работ по ремонту и очистке раз­личных емкостей для хранения химических продуктов (цистерны, баки, котлы), колодцев, подземных тру­бопроводов химических произ­водств, дымоходов, подвальных и других помещений, где могут скап­ливаться углекислый газ и вредные газообразные вещества, то прежде всего необходимо сберечь жизнь и здоровье людей, которым, возможно, при­дется действовать при чрезвычай­ных ситуациях.В этом случае используются шланговые противогазы ПШ-1Б ПШ-РВ (рис. 20).

Они являются надежными сред­ствами защиты органов дыхания изолирующего типа в атмосфере, содержащей менее 16 объемных процентов кислорода и более 0,5 % вредных паро- и газообразных приме­сей. Шланговые противогазы эффективны при условии герметичности их сборки. Особое внимание следует обращать на то, чтобы работающие в противогазах постоянно

Рис. 20. Противогаз шланговый

находились под контролем дублеров (страхов­щиков), остающихся вне опасной зоны и в случае необходимости ока­зывающих им помощь, для чего они имеют наготове второй противо­газ.

Шланговый противогаз ПШ-1Б – безнапорного типа, состоит из ли­цевой части ШМП-1 или ШМ-62У (3 ростов) и двух последовательносоединенных гофрированных трубок, к которым прикреплен армиро­ванный шланг длиной 10 м. Кроме того, в комплект входит предохрани­тельный пояс, состоящий из ремня, плечевых лямок и сигнально-спасательной веревки. На левой лямке через угольник закреплены соедини­тельные трубки, а на ремне – посредством скобы и гайки – шланг. 12-метровая сигнально-спасательная веревка привязана со стороны спины к лямкам пояса.

Противогаз хранится и переносится в барабане, на который плотно наматывается шланг. Лицевые части (3 ростов), гайка и паспорт, упако­ванные в полиэтиленовый мешок, предохранительный пояс и соединитель­ные трубки также укладываются внутрь барабана.

Во время работы барабан со всасывающим концом шланга должен находиться в зоне пригодного для дыхания воздуха. Срок защитного действия противогаза практически ограничен лишь физическими осо­бенностями работника.

Масса противогаза – не более 16 кг.

ПШ-РВ выпускается в двух исполнениях: ПШ-20РВ (с воздухоподводящим шлангом длиной 20 м) и ПШ-40РВ (с шлангом длиной 40 м). Он является воздухонапорным средством защиты с автономной воздухо­дувкой и отличается от ПШ-1Б тем, что чистый воздух для дыхания, забираемый за пределами загрязненной зоны, подается ручной возду­ходувкой по шлангу под лицевую часть. Причем в результате этого под ней создается небольшое избыточное давление: так обеспечиваются достаточно комфортные условия для дыхания и исключается возмож­ность подсоса загрязненного воздуха.

Воздуходувка закреплена внутри барабана, первичный вал ее редук­тора выведен наружу. Она приводится в действие при помощи съемной рукоятки.

Противогаз ПШ-20РВ комплектуется такими же, как и ПШ-1Б, лице­выми частями, гайкой, предохранительным поясом, а также сигнально-спасательной веревкой (25 м). Он может выпускаться и без воздуходув­ки под индексом ПШ-20. В данном случае принцип работы у него такой же, как у ПШ-1Б, он отличается только длиной воздухоподводящего шланга – 20 м.

В комплект противогаза ПШ-40РВ дополнительно входят 2 армиро­ванных резиновых шланга (по 20 м) и сигнально-спасательная веревка (45 м). Основной и дополнительный шланг соединяются последователь­но с помощью винтовых соединений.

Хранится и транспортируется ПШ-20РВ в барабане. На него плотно наматывается в два слоя основной шланг. В барабан укладываются ру­коятка воздуходувки, предохранительный пояс и упакованные в поли­этиленовый мешок лицевые части, гайка и паспорт. В отдельном мешке хранятся смотанный в бухту дополнительный шланг и предохранитель­ный пояс в сборе с соединительными трубками.

Масса противогаза ПШ-20РВ на барабане 26,5 кг, ПШ-40РВ на барабане – 24 кг и укладки в мешке – 17 кг.

Газодымозащитный комплект

Статистика показывает, что пожары с большим количеством челове­ческих жертв чаще всего случаются в гостиницах, театрах, универсамах, ресторанах, вечерних клубах, учебных заведениях, на предприятиях, исполь­зующих легковоспламеняющиеся мате­риалы. Помещения быстро заполняют­ся окисью углерода и другими токси­ческими газами. Люди гибнут от отрав­лений. Чтобы защитить органы дыха­ния и глаза от ядовитых газов, а голову человека от огня при выходе из горя­щего помещения, создан специальный газодымозащитный комплект (ГДЗК) (рис. 21). Годится он как для взрослых, так и для детей старше 10 лет.

Рис. 21. Газодымозащитный комплект

Состоит из огнестойкого капюшона с прозрачной смотровой пленкой. В нижней части расположена эластичная манжета. Внутри капюшона находится резиновая полумаска, в которой закреп­лен фильтрующе-сорбирующий патрон с клапаном вдоха. ГДЗК хорош тем, что имеет регулируемое оголовье.

При надевании следует широко растянуть эластичную манжету и наки­нуть капюшон на голову так, чтобы манжета плотно облегала шею, при этом длинные волосы заправляют под капюшон. Очки можно не снимать.

ГДЗК обеспечивает защиту от окиси углерода и цианистого водорода не менее 15 мин. Сопротивление на вдохе при 30 л/мин – не более 149 Па (15 мм вод. ст.). Масса – 800 г.

Комплект хранится в картонной коробке в герметично заваренном па­кете из трехслойной полиэтиленовой пленки.

studfiles.net

ТОЗ - Промышленные противогазы

Основное предназначение промышленных противогазов заключается в предохранении органов дыхания, глаз и лица человека от возможного поражения под воздействием определенных ядовитых веществ. Как правило, такие противогазы имеют конкретную направленность, что значительно увеличивает степень из защиты.

Основным правилом по применению является запрет на их применение при условии недостатка кислорода в воздушной среде. Так, например, не рекомендуется применять промышленные противогазы во время работы в цистернах, колодцах и других емкостях и изолированных помещениях. Минимальный уровень количества кислорода в воздухе равен 18% . При этом количество суммарной объемной доли вредных примесей (парообразных, газообразных) не более 0,5%: фосфористый водород не превышает 0,2%, мышьяковистый водород – не более 0,3%.

Промышленные противогазы не применяются с целью защиты от низкокипящих и плохосорбирующихся веществ (метан, ацетилен, этилен).
Проводить работы в данных противогазах не рекомендуется, если не известен состав паров и газов вредных веществ.
В состав промышленного противогаза входят: снаряженная коробка, лицевая часть (шлем - маска), соединительная трубка и сумка.
Основное предназначение фильтрующей коробки – это очистка воздуха, который вдыхает человек, от вредных веществ. Состав примесей влияет на состав противогаза, который в связи с этим может иметь разное количество поглотителей или может содержать дополнительно аэрозольный фильтр. От состава поглотителя зависит маркировка и окраска коробки, таким образом можно легко отличить противогазы друг от друга.

Лицевая часть присоединяется к коробке с помощью специальной горловины с резьбой, которая содержится на крышке коробки. На дне имеется круглое отверстие для поступления воздуха. Для коробок марок СО или М характерно присутствие на дне горловины с резьбой вместо отверстия. Обе горловины имеют колпачки с резиновыми прокладками для герметического закрывания.

Промышленные противогазы, как правило, имеют шлем-маски пяти ростов: 0,1,2,3,4. Для того чтобы подобрать нужный размер, следует произвести два замера головы с помощью мягкого сантиметра. Первый замер делается от подбородка через щеки и макушку. Второй замер производится полуокружности, проходящей от одного уха к другому через надбровные дуги и лоб. Затем показатели суммируются, и таким способом вычисляется нужный рост шлем – маски.

protivogaz.com

Промышленные противогазы фильтрующие

Для работающих на предприятиях химической, горнодобывающей и металлургической промышленности и в других отраслях, где производятся, используются, хранятся и транспортируются ОХВ, для защиты органов дыхания применяются средства индивидуальной защиты фильтрующего типа промышленного назначения.

Промышленные фильтрующие противогазы предназначены для защиты органов дыхания, лица и глаз человека от воздействия вредных примесей, содержащихся в воздухе в виде газов, паров и аэрозолей (пыли, дыма, тумана). Промышленные противогазы комплектуются фильтрующими коробками больших и малых размеров, специализированными по назначению. Специализация коробки характеризуется ее маркой, буквенными обозначениями и цветом окраски. На рис. 5.5. приведена маркировка противогазовой коробки больших габаритных размеров.

Назначение коробок больших габаритных размеров промышленных фильтрующих противогазов приведено в приложении 10.

Приложение 10

Назначение коробок больших габаритных размеров промышленных фильтрующих противогазов

Марка коробки

Опознавательная окраска

От которых защищает коробка

А, А8

Коричневая

Пары органических соединений (бензин, ацетон, сероуглерод, спирты, эфиры, анилин), хлорорганические ядохимикаты

В, В8

Желтая

Кислые газы и пары (сернистый газ, хлор, синильная кислота, окислы азота, фосген), фосфор и хлорорганические ядохимикаты

Г, Г8

Черно-желтая

Пары ртути, ртутьорганические ядохимикаты

Е, Е8

Черная

Мышьяковый и фосфористый водород

КД, КД8

Серая

Аммиак, сероводород и их смеси

М

Красная

Окись углерода, кислые газы аммиака, мышьяковистого и фосфористого водорода

СО

Белая

Окись углерода

БКФ

Зеленая

Кислые газы и пары, мышьяковистый и фосфористый водород и от различных аэрозолей (пыль, дым и туман)

Примечание: 1. Коробки без противоаэрозольного фильтра с индексом «8».

2. Коробки с противоаэрозольным фильтром имеют белую вертикальную полосу.

В комплект промышленного противогаза больших габаритных размеров входят: фильтрующе-поглощающая коробка, лицевая часть, соединительная трубка, комплект не запотевающих пленок, сумка и инструкция по эксплуатации. Гарантийный срок хранения коробок больших габаритных размеров 3 года.

В промышленности для защиты органов дыхания от некоторых ОХВ, кроме противогазовых коробок больших габаритных размеров, используются противогазовые коробки малых габаритных размеров из пластмассы. В зависимости от назначения противогазовые коробки малых габаритных размеров изготовляются двух типов: с противоаэрозольным фильтром (МКПФ) и без него (МКП) и классифицируются по маркам А, В, Г, КД и С.

Промышленные фильтрующие противогазы больших и малых размеров комплектуются лицевой частью ШМП, а также лицевыми частями ШМ-41, ШМ-41М и др. Лицевую часть ШМП каждого исполнения изготовляют пяти ростов. Подбор лицевой части по росту производят по вертикальному обхвату головы, способ измерения которого показан на рис. 5.3,а: Подбор лицевой части показан в табл. 5.1 (для ГП-5).

Рис. 5.5. Маркировка (а) и схема конструкций противогазовых коробок больших габаритных размеров (б, в, г): W — условное наименование завода-изготовителя; III — месяц изготовления; 82 — год изготовления; 20 — номер партии; М — марка коробки., характеризующая ее назначение, 1220 — масса коробки; б) без аэрозольного фильтра; в) без аэрозольного фильтра с индексом "8"; г) с аэрозольным фильтром: 1 — колпачок; 2 — прокладка; 3 — горловина коробки; 4 — пружины; 5 — подвижная сетка; 6 — пылезадерживающий тампон; 7 — корпус противогазовой коробки; 8 — поглотитель вредных газов; 9—противопылевой тампон; 10 — опорная сетка; 11 — пробка; 12— большой перфорированный цилиндр; 13 — малый перфорированный цилиндр; 14 — противоаэрозольный фильтр.

studfiles.net

Противогазы промышленные и гражданские

Противогазы промышленные и гражданские, шланговые



Противогаз – средство защиты органов дыхания, изобретенное в начале двадцатого века. Создано оно было для защиты солдат во время Первой мировой войны. Состоял противогаз из резиновой маски и прикрепленного к ней угольного фильтра. Для хранения аппарата солдаты носили с собой металлическую коробку, защищающую его от загрязнений.

Классификация противогазов

Существуют два признака подразделения противогазов. Первый – принцип защиты (фильтрующие и изолирующие противогазы. Второй – назначение.  Здесь выделяют войсковые, гражданские и промышленные средства защиты органов дыхания.

Принцип действия фильтрующих противогазов заключается в очистке от вредных примесей поступающего воздуха и удалении наружу выдыхаемого. Состоят такие аппараты из шлема-маски, фильтрующе-поглощающей коробки и сумки. Часто в комплект входят утепляющие манжеты для очковых обойм, которые используются при работе в зимний период. Противогаз будет работать максимально эффективно только в том случае, если вы выбрали средство защиты органов дыхания в соответствии с условиями, в которых оно будет использоваться. Например, существуют промышленные противогазы, предназначенные для защиты от конкретных видов примесей. Также важно правильно подобрать размер.

Противогазы гражданские

Что касается изолирующих противогазов, то они работают по принципу полной изоляции лица и органов дыхания от зараженной окружающей среды. Используются эти аппараты в условиях сильной загрязненности атмосферы при недостатке кислород, а также в тех случаях, когда состав загрязняющих примесей неизвестен.

Шланговые противогазы

Различают шланговые изолирующие противогазы (воздух забирается из чистой зоны) и противогазы со сжатым воздухом или кислородом, находящимся в баллонах (время работы  1 – 2 часа).

Шланговые средства защиты органов дыхания также подразделяют по способам подачи воздуха в шлем-маску. Существуют самовсасывающие аппараты и аппараты, в которых воздух подается принудительно благодаря специальным вентиляторам или воздходувкам. Воздух обязательно проходит предварительную очистку. Неоспоримым преимуществом шланговых противогазов является то, что их время использования не ограничено.

Они чаще всего используются для работы в колодцах, подземных помещениях, подвалах, дымоходах, емкостей для химических веществ.

Огромный выбор противогазов Вы найдете в нашем магазине, а квалифицированные консультанты помогут сделать правильный выбор.

tkrim.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
