Выбор коллиматорного прицела на гладкоствольное оружие 12 калибра

Вопрос первый: почему именно коллиматор? Чем он лучше оптического прицела?

Коллиматорный прицел – устройство, направляющее луч прицельной метки в глаз стрелка параллельно лучам, формирующим изображение местности в линзе прицела. Поэтому, как бы стрелок не смещал глаз относительно линзы, положение прицельной метки все равно будет соответствовать линии прицеливания. Такая особенность существенно ускоряет поиск цели через прицел и совмещение прицельной метки с контуром цели.

При выборе такого высокоточного устройства, коллиматорный прицел обычно сравнивают с традиционной оптикой. При подборе прицела для самого распространенного типа охотничьего оружия – гладкоствольных ружей 12 калибра – коллиматор обладает следующими важными преимуществами:

• Дальность точного выстрела из гладкоствольного оружия ограничена расстоянием в 100 – 120 м. На такой дистанции возможность увеличения цели не нужна, а значит, характеристики оптического прицела оказываются явно избыточными. Или, другими словами, оптический прицел метче, чем само дробовое ружье. А раз характеристики сложного оптического прицела избыточны – нет нужды переплачивать за них. Характеристики же коллиматорного прицела вполне соответствуют возможностям самого оружия.
• При охоте с гладкоствольным оружием стрельба в большинстве случаев ведется навскидку. Время, которое можно потратить на прицеливание, в таких условиях минимально, а промедление при прицеливании почти наверняка закончится промахом. Скорость прицеливания через коллиматор гораздо выше, чем скорость прицеливания с традиционной оптикой, поэтому выбор стоит сделать в пользу коллиматора.
• Прицеливание через коллиматор не лишает стрелка возможности использовать оба глаза, а узкая рамка открытого коллиматорного прицела не мешает наблюдать за движением цели. Это позволяет быстро скорректировать прицел при стрельбе по подвижной цели, например, по пролетающей дичи. Оптический прицел же такой возможности зачастую не дает.
• Стрельба из ружья 12 калибра обычно ведется дробовым боеприпасом, а значит, для попадания не требуется максимально точно выверять прицельную линию. Следовательно, прицеливание через коллиматор будет достаточно эффективным и быстрым.



На что обращать внимание при выборе прицела?

Сегодня на полках охотничьих магазинов можно найти широкий выбор коллиматоров. Прицелы на любой вкус и кошелек, построенные на различных схемах и выполненные из разных материалов, отечественные и зарубежные… Но как выбрать среди этого многообразия подходящий вариант для 12 калибра?

Прежде всего, стоит обратить внимание на характеристики Вашего оружия. 12 калибр имеет мощный патрон, и, следовательно, большую отдачу. Стрельба из такого оружия обычно ведется навскидку, а само оружие имеет довольно большой вес. Зная эти характеристики, понятно, что при выборе коллиматора стоит обратить внимание на следующее:

• Тип прицела. Лучше всего для гладкоствольного оружия 12 калибра подойдут коллиматоры открытого типа, с единственной линзой, заключенной в тонкую рамку. Они обеспечивают наиболее быстрое прицеливание, комфортны при сопровождении подвижной цели или быстром переносе устройства. А вот закрытые коллиматоры лучше оставить для другого оружия.
• Тип крепления. Здесь существует разнообразие, превосходящее самые смелые ожидания. Многие прицелы продаются в комплекте с креплениями, а для других (например, прицелы от компании Docter) придется отдельно приобретать посадочную базу. Перед покупкой стоит уточнить, какой тип крепления подойдет к вашему оружию. Или привезти ружье в магазин, чтобы иметь возможность примерить прицел перед покупкой и убедиться, что его удастся установить.
• Вид прицельной метки. Современные прицелы могут иметь одну метку (чаще всего – точку), либо несколько переключаемых – точку, перекрестие, круг и их комбинации. Диаметр точки прицельной метки выражают в МОА. Для дробовика 12 калибра лучше всего подходят прицелы с крупными точками (не меньше 7 МОА) или меткой в виде круга.
• Яркость прицельной метки. Как правило, хороший прицел должен иметь не менее 5 уровней яркости прицельной метки. Но здесь стоит исходить из реальной потребности: если вы планируете охотиться в сумерках, то такое разнообразие режимов яркости будет действительно полезным. А вот для охоты днем может быть достаточно и меньшего количества режимов регулировки.
• Источник питания прицела. Батарейки должны быть достаточно надежными и не садиться при низких температурах. Считается, что батарейки — «таблетки» быстро разряжаются на холоде, поэтому на зимней охоте можно неожиданно остаться без прицела из-за севшей батарейки. Но современные качественные литиевые элементы питания лишены этого недостатка.
• Стоимость. Обычно цена качественного коллиматорного прицела довольно высока. Есть много вариантов дешевых коллиматоров китайского производства, однако возможность их эффективного использования на 12 калибре крайне сомнительна. Мощный патрон 12 калибра создает высокую отдачу, а низкокачественные дешевые прицелы от этого защищены очень плохо. Поэтому у такого «высокоточного элемента» после каждого выстрела могут сбиваться настройки.

Обзор коллиматорных прицелов на 12 калибр

• Docter Sight III серии 3,5. Очень качественный коллиматор немецкого производства. Достоинства прицела – качественная оптика цейссовского класса, автоматическая подстройка яркости прицельной метки, очень компактные размер и малый вес. Стоит учесть, что прицелы Docter не имеют кронштейнов для крепления к оружию, поэтому прицельную базу придется покупать отдельно. Это делает прицел более универсальным, но заставляет дополнительно тратиться на покупку прицельной базы.
• SightMark SM1 серии 3005. Недорогой прицел, хорошо приспособленный для охоты в зимних условиях. Даже при холодной погоде производитель гарантирует отсутствие негативных эффектов вроде падения яркости прицельной метки или преждевременной разрядки элемента питания. Прибор мало весит, хорошо переносит отдачу или случайный удар. Это делает прицел популярным у любителей ходовой охоты.
• SightMark SM1 серии 3001. Еще одно устройство от компании SightMark. Его главные достоинства – компактность и широкий угол обзора. Благодаря маленьким размерам и компактной посадочной базе этот прицел не будет цепляться за ветки или траву. Его линза заключена в узенький корпус, который практически не мешает при переносе прицела.
• Pilad P1x42 Weaver. Доступный широкоугольный коллиматор, очень удобный для охоты на подвижную дичь (например, зайца). Прицельная метка может регулироваться по яркости и размеру. Вес прицела маленький, а характеристики вполне достаточны для эффективной охоты. Прицел хорошо выдерживает отдачу, поэтому может крепиться даже на 12 калибр.
• Redring Mark II – очень качественный прицел для стрельбы 12-м калибром. Данное устройство было разработано тренером команды Швеции по стендовой стрельбе. Прицельная марка выполнена в виде кольца, диаметр которого очень хорошо соответствует диаметру дробового осада на 100-метровой дистанции. Прицел отлично держит отдачу, обеспечивает большую точность попаданий по быстро летящей дичи. Единственный недостаток – высокая цена.

Таким образом, правильно подобранный коллиматорный прицел будет вполне эффективен при его использовании с охотничьим оружием 12 калибра. Но при выборе прицела стоит внимательно изучить его характеристики и способ крепления.

bogofi.ru

Гладкостволка и оптика — не пара!

Резко возросшая дистанция гарантированного меткого выстрела, возможность прицельной стрельбы в сумерках, когда обычные прицельные приспособления бесполезны, более комфортное прицеливание, снижение требований к зрению стрелка — все это породило и вывело на поле боя совершенно новую фигуру: снайпера.

фото: Моткова Владимира

Снайпинг как вид военного искусства впоследствии был по достоинству оценен и востребован. А что самое удивительное, так это тот факт, что с течением времени, несмотря на стремительное развитие самых разнообразных видов всевозможных прочих вооружений, фигура человека со снайперской винтовкой сегодня не выглядит анахронизмом. Напротив, она становится все более весомой и значимой, а порой и просто незаменимой, как на поле боя, так и при решении специальных задач вне его.

Вышеупомянутые достоинства комплекса: «нарезное дальнобойное оружие + оптический прицел» во всем мире моментально были оценены и охотниками, и производителями (оптико-механической промышленностью). Это, естественно, привело к бурному росту производства охотничьей оптики и ее постоянному совершенствованию.

Причем (эта тенденция неоднократно подмечалась аналитиками) качество и технические характеристики именно охотничьих прицелов зачастую превосходили таковые у своих военных собратьев. С охотничьих карабинов прицел перекочевал на пуле-дробовые ружья и только потом настал черед гладкостволок.

НЕБОЛЬШОЕ ОТСТУПЛЕНИЕ

Конечно, дистанции стрельбы на поле боя и на охоте (кроме охоты в горах) несоизмеримы, да и задачи, стоящие перед снайпером и охотником, совершенно разные.

На поле боя — это выведение противника из строя, причем его поражение не обязательно должно быть смертельным. Раненый противник далее уже не может активно и эффективно участвовать в сражении и практически не представляет опасности. Дистанция прямого выстрела на войне составляет несколько сотен метров, ибо неважно, куда поражен противник: в лоб, в шею, в грудь или в живот.

На охоте — это поражение зверя именно ПО УБОЙНОМУ месту. Это называется гуманный выстрел, который приводит к быстрой (в идеале — к мгновенной) смерти, избавляя животное от мучений, а охотников от длительного и непростого процесса выбора подранка. Дистанция прямого выстрела на охотах вследствие этого небольшая. Поэтому нарезной карабин с оптикой, пуля которого летит по настильной траектории, является идеальным оружие для этого дела.

Но в нашем случае речь идет не о карабине, а о гладкостволке. Траектория пули, выпущенной из гладкого ствола, в подавляющем числе случаев не может похвастаться своей настильностью А уж о кучности и говорить не приходится. Отдельные редкие исключения — не в счет.)

Дискуссия о целесообразности использования на охоте комплекса «гладкостволка + оптика» то затихает, то вспыхивает с новой силой вот уже на протяжении нескольких десятков лет. Почитатели оптических прицелов с неослабевающим энтузиазмом доказывают свою правоту, а их оппоненты абсолютно убеждены в обратном.

Помнится, лет двадцать назад очередной бум прокатился по Америке. Производители оптических прицелов настоятельно рекомендовали охотникам и стрелкам ставить таковые (с однократным увеличением) на дробовики, предлагая им свою продукцию.

Потом на смену оптическим пришли коллиматорные прицелы со своей яркой маркой и минимальными габаритами.

Попробуем взглянуть на этот вопрос системно, а именно: оценим положительные и отрицательные стороны оснащения гладкостволки оптикой.

ИТАК, ПЛЮСЫ

1. Удобство прицеливания по неподвижной или малоподвижной цели, поскольку стрелку потребуется совместить всего лишь два четко видимых элемента: прицельную марку и цель.

2. Возможность прицеливания по неподвижной цели в сумерках.

И это все!

А вот перечень минусов выглядит гораздо более впечатляюще. Вот он:

1. Резко сужаются практические возможности дробовика как широкоуниверсального оружия, поскольку эффективно стрелять из него дробью влет, а уж тем более навскидку становится невозможно. Дело в том, что зона прицеливания над планкой ружья, увы, закрывается кронштейном крепления оптики.

2. Если пытаться стрелять влет, целясь через оптику, то стрелок столкнется со следующими неудобствами:

2.1. Затруднения в правильной и однообразной вскидке оружия С ОПТИКОЙ, когда глаз стрелка должен неизменно оказываться строго на оси прицела в 70-80 мм от его окуляра.

Дело в том, что при каждой вскидке оружия будет происходить одна и та же пантомима. Сначала щека стрелка привычно и четко ляжет на ту часть приклада (это движение чисто рефлекторное и ничего с ним поделать нельзя), при контакте с которой его глаз окажется на линии «прицельная планка-мушка». Затем стрелок в поиске своим зрачком выходного зрачка прицела будет вынужден поднимать голову на несколько сантиметров вверх, затем, чтобы его глаз достиг уровня оси оптического прицела и одновременно… влево, так как если не отрывать щеку от приклада, то голова стрелка (вместе с движением вверх) неминуемо должна сползти по верхней левой части приклада вправо. А если прицел установлен над планкой достаточно высоко, то щека стрелка может вообще потерять контакт с прикладом. Вот на эту пантомиму и будут уходить драгоценные секунды (я не оговорился, именно секунды, а не их доли!).

2.2. Продолжением вышеупомянутой пантомимы будет то, что еще несколько секунд уйдут на «рысканье» прицела (с оружием) в направлении быстродвижущейся цели, до тех пор, пока она не будет поймана в поле зрения.

Примечание: А теперь прикиньте, сколько великолепных шансов взять трофей будет вами упущено, когда вместо мгновенного выстрела навскидку Вы будете вынуждены ловить глазом этот чертов выходной зрачок оптики, а потом саму цель? Смею вас уверить, почти 100 %.

3. Возрастет вес вашего оружия за счет веса самого оптического прицела и кронштейна для его крепления.

4. Изменятся баланс и посадистость оружия (о «прикладистости» было сказано выше).

5. Изменятся габариты вашего оружия. Увы, то, что терпимо на нарезном карабине (оружии узкоспециализированном), на дробовике выглядит откровенным нонсенсом.

6. Оружие становится чрезвычайно неудобно носить в руках, поскольку именно в той части оружия, которую обычно охватывает рука стрелка, будет находиться кронштейн, крепящий оптику.

7. Необходимость заново пристреливать оружие (каждый раз!!!) после того, как оптика снималась и вновь устанавливалась (к примеру, для транспортировки оружия). Увы, в отличие от нарезного оружия системы крепления оптики на дробовики далеки от совершенства. А о самодельных кронштейнах и говорить не приходится!



фото: Моткова Владимира

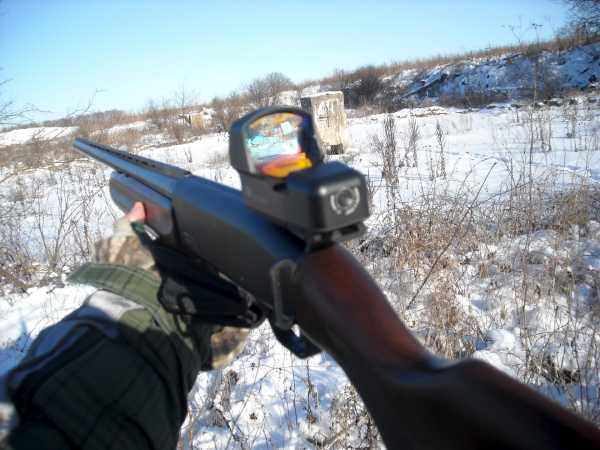

В начале статьи я мельком упомянул о коллиматорных прицелах. Когда-то они был диковинкой, но теперь эти прицелы широко известны и их отдельные достоинства в общем-то оценены. Перечислю эти достоинства:

— малые габариты,

— малый вес,

— однократное увеличение,

— яркая прицельная марка,

— отсутствие параллакса.

То есть применительно к дробовику они безусловно предпочтительнее оптических прицелов. Правда, и в этой бочке меда есть своя ложка дегтя. Дело в том, что ось, условно проходящая через центр поля зрения коллиматорного прицела (глаз стрелка должен находиться в районе этой оси), как и у оптического прицела, находится на несколько сантиметров ВЫШЕ линии «прицельная планка — мушка».

Следовательно, любое ружье, оснащенное коллиматорным прицелом, будет обладать недостатками (см. п.2), которые имеет ружье, оснащенное оптическим прицелом. Единственным исключением может быть только то, что стрелок, стреляя с помощью коллиматорного прицела бинокулярно (с двумя открытыми глазам), проблем с поиском цели в поле зрения испытывать не будет.

И что же? Думаете, что дело тут безнадежное? Как бы не так! Безвыходных ситуаций, как правило, не бывает. В нашем случае совершенно отчетливо просматриваются два возможных пути решения этого вопроса.

ПУТЬ ПЕРВЫЙ

Изобрести такой оптический (коллиматорный) прицел, ось которого после монтажа его на оружии находилась бы на расстоянии не более 3-х мм от верхней плоскости прицельной планки. Тогда при стрельбе навскидку стрелок не будет испытывать никакого дискомфорта, поскольку глаз его при этом автоматически окажется на оси прицела. Увы, таких прицелов лично мне пока встречать не доводилось, хотя идея его конструкции мне видится не такой уж сложной.

ПУТЬ ВТОРОЙ

Оснастить ваше ружье прикладом с регулируемым гребнем. Приклады такой конструкции для спортивного оружия уже давно изготавливают фирмы: Перацци, Фабарм, Браунинг и другие. Но за все приходится расплачиваться, и за универсализм тоже. Вид у ружей, приклады которых имеют такие гребни, конечно, ужасный. Зато налицо возможность отрегулировать положение гребня аж в двух плоскостях под каждого отдельно взятого стреляющего из этого ружья индивидуума. Дешево и сердито (заказ индивидуальной ложи обойдется на порядок дороже).

Но то, что приемлемо для занятия спортингом, увы, совершенно неприемлемо для охоты. В зазор между гребнем приклада и прикладом будет постоянно что-то попадать. Более того, по закону подлости, ружье ваше будет постоянно цепляться за кусты, камыши и т.д. А принимая во внимание, что немало охотников, едва собрав ружье в угодьях, тут же его заряжают и снимают с предохранителя, тут и до беды недалеко.

Тут ведь есть и самое простое решение, а именно: примотать изолентой к гребню вашего ружья соответствующей формы нашлепку из пенопласта и бог с ней, с эстетикой. Зато с прицелом!

Друзья мои, охотники! То, что вы только-только прочитали, написано человеком, установившем на многие сотни единиц охотничьего оружия (всякого и разного) точно такое же количество прицелов (всяких и разных). Автор тридцать лет отработал в «оборонке» на оптико-механическом заводе, из них двадцать пять возглавлял опытно-экспериментальное подразделение. Так вот, по роду своей работы он имел счастливую возможность (и удовольствие!) опробовать и испытать почти ВСЁ из того, что когда-нибудь выпускалось по части прицелов (как обычных, так и специальных). А его личный охотничий стаж составляет почти сорок лет.

А посему моя точка зрения совершенно определенна и однозначна: ОПТИКА НА ГЛАДКОСТВОЛКЕ — ПРЕДМЕТ СОВЕРШЕННО НЕНУЖНЫЙ!!!

И какие бы сладкие песни не напевали рекламщики заводов, производящих оптические (и коллиматорные) прицелы в своих рекламных буклетах и на страницах оружейной периодики, не будьте такими доверчивыми! Знайте, дурят нашего брата!

Не верите? Проверьте!

Р.S. Даже в американских боевиках, режиссеры которых страсть как любят понавешать на палящие в руках хороших и плохих героев дробовики всякие и разные прибамбасы, оптического прицела среди них не увидишь. Режиссеры и консультанты знают: искушенный АМЕРИКАНСКИЙ зритель ни за что этому не поверит!

Р.Р.S. Единственное, что бы я посоветовал обладателям дробовиков: оснастить свои ружья сверхяркими ФЛУОРЕСЦИРУЮЩИМИ мушками. Именно флуоресцирующими, а не фосфоресцирующими. Эффект на практике — просто потрясающий. Но это тема отдельного разговора.

Александр Посудин 14 сентября 2013 в 00:00

www.ohotniki.ru

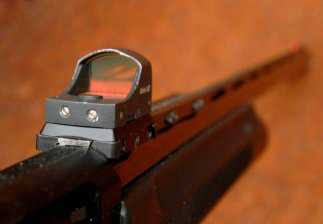

Крепление коллиматорного прицела на гладкоствольное оружие

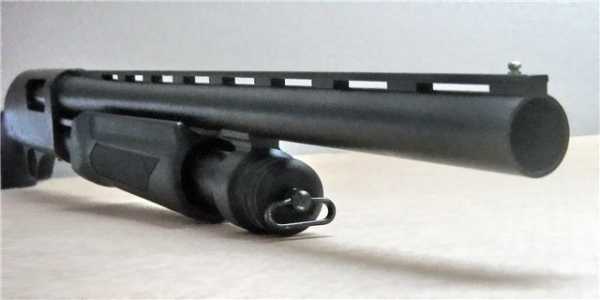

Вентилируемая планка.

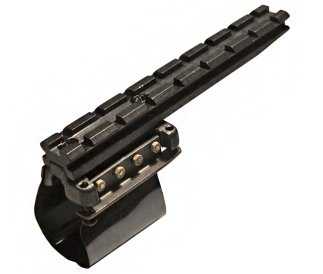

Крепление на ружья с вертикальным расположением стволов и ряд полуавтоматов. Третьим вопросом для человека занимающегося тактической стрельбой или просто охотника решившего поставить коллиматорный прицел, встаёт именно этот вопрос…как поставить прицел. Первый вопрос это выбор и покупка ружья, второй выбор и где купить коллиматорный прицел, ну и третий, этот самый, выбор куда и как поставить коллиматор на оружие…не простая тема.

Итак, как же поставить? Сперва нужно внести ряд общих уточнений:

Гладкоствольные ружья можно поделить на три вида:

«вертикалки»— двуствольные ружья с вертикальным расположением стволов,«горизонталки»— с горозонталтным расположениеми одностволки или «полуавтоматы» — это либо одноствольные ружья, типа иж-18 или полуавтоматические, типа как мр-153.

Об установке коллиматора на горизонталки и полуавтоматы (на ствольную коробку), поговорим в других статьях. На горизонталку идут свои виды креплений из-за специфики конструкции, ну и на полуавтоматы, точнее на крышку ствольной коробки или под приклад, тут так же есть ряд разновидностей и типов.

Самым распространённым выбором у начинающих охотников, при выборе ружья, идут «вертикалки» российского или советского (охотничьи ружья Б/У) производства и полуавтоматы российские или турецкие, реже итальянские из-за сегодняшнего ценника. Одним из самых популярных видов установки коллиматора, является установка на вентилируемую планку, из-за простоты установки, удобства и доступности. Плюс всё можно сделать в домашних условиях, без помощи специалиста, установить коллиматор и пристрелять его.

Если вы уже выбрали и приобрели понравившийся вам коллиматор и знаете всё о нём, о том куда и как будете его устанавливать, то тут следует выбор самого крепления, точнее базы на которую прицел будет установлен.

Обычно коллиматоры, почти все, имеют вид крепления weaver, реже ласточкин хвост, ну или своё крепление типа как у (Docter).

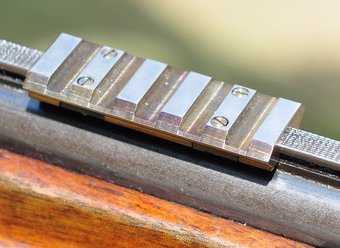

Базы weaver (вивер) на прицельную вентилируемую планку бывают разные по форме, по виду, по длине, по составу и по типу.

Ещё одно уточнение:

вентилируемые планки бывают прямого и арочного вида, это когда прорези в прицельной планке в виде арок (используют на последних моделях мр155), прямой тип у старых моделей ИЖей и ТОЗов (иж-27, ТОЗ-34 и др.). Есть так же вертикалки у которых вообще нет прорезей в планке (иж-12), на такие ружья нужно искать крепление отдельно!

Одним из важных параметров в этом вопросе является ширина самой прицельной вентилируемой планки, на которую будет установлен коллиматор.

Ещё одним не маловажным фактором являются характеристики крепления:

А) Вес крепления. Вес зависит от размеров (длины) и состава (сталь, алюминий). Тут нужно исходить из практических соображений, ходовая охота (много движений), стационарная (с вышки), активная стрельба (спортинг или утиная охота), когда необходимо часто вскидывать ружьё. Весят конечно базы не много и разница между ними не большая, но когда ружьё весит около 3-х кг, прицел грамм от 50 и выше, подствольник с крепежём грамм 250-300, то тут играет вес вплоть до миллиграммов.
Тут ещё есть нюанс, чем тяжелее вес базы с прицелом, тем большее давление на разрыв, на швы спайки планки со стволом.
Выбирайте прочную, но в то же время лёгкую базу!

Б) Длина базы, максимальное расстояние приближения коллиматора к вашему глазу, это расстояние где находится последняя прорезь в планке вашего ружья, т.е. ближе прицел вы не поставите. Поэтому есть длинные планки и планки с выносом (крепление к стволу в одном месте, а крепление коллиматора к базе на неком удалении). С длинными планками можно выбирать расстояние на котором вам более комфортно для стрельбы. На таких длинных планках много слотов и длина достигает 30 см.

В) Высота базы (крепления) над линией прицельной планки. Как правило базы с выносом или длинные, имеют определённую высоту над прицельной планкой, из соображений крепежа коллиматора (вивер), тут играет каждый миллиметр.

Считайте, подъём планки 5-7 мм, сам коллиматор имеет посадку 5-10 мм, вот и набегают миллиметры, и в итоге вы либо вкладываетесь в приклад как надо, со щекой, либо смотрите немного поверх, чтобы поймать прицельную марку.
Чем ниже база на стволе, тем лучше и комфортнее для прицеливания!

Г) Состав. Ну тут выбор не велик, сталь или алюминий. Со сталью всё понятно, надёжно, крепко, но тяжелее. А вот алюминий алюминию рознь, авиационный-анодированный, дуралюминий, и вляческие сплавы типа Д16. В основном на рынке качественные крепления из алюминиевых сплавов из авиационного алюминия или д16т, которые не уступают по характеристикам стали (по пределу прочности), но всё же бывают и не качественные базы (а ля Китай).

Д) Способ крепления базы к планке (винты зажимные, винты стяжные и их количество). Чем больше деталей чтоб зафиксировать базу к планке, тем лучше и надёжнее.

Типы баз на прицельную планку:

1) Есть базы (в основном все) закрытого типа (база закрывает прицельную планку и целится без коллиматора не возможно), но есть и открытого типа, но пока одна)), универсальная планка, но она создана в основном для ИЖей, и для подобных планок шириной 7-9 мм. При снятом коллиматоре, база не закрывает планку и легко можно целиться.
Если выбранный коллиматор не длиннее 5-6 см, то при желании базу можно обрезать по длине коллиматора, и будет всё эргономично и эстетично смотреться.
На планке будет виден один коллиматор, планка очень низкая и разделена на две части, которая как бы проходит под прицельной планкой, в её прорези.

Теоретически эту базу можно поставить на любую вентилируемую планку, лишь бы винты зацепились, но всё же лучше прикинуть на месте, подойдёт или нет!

На прицельную планку лучше всего ставить коллиматор открытого типа, и чем ниже и база, и посадка коллиматора, тем лучше, т.е. высота оптической оси на которой находится глаз параллельно планке, должна быть МИНИМАЛЬНА!

2) Есть базы закрытого типа, которые закрывают планку и при снятом прицеле, невозможно целится.

К базам относится большинство креплений на рынке. Они бывают всех размеров, видов и с разными характеристиками, и это плюс так как можно выбрать, что именно подходит для вас, и к чему душа лежит.

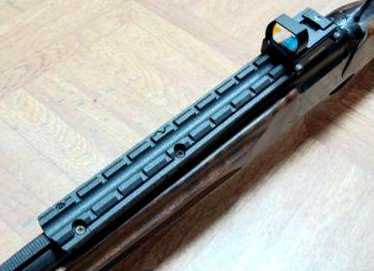

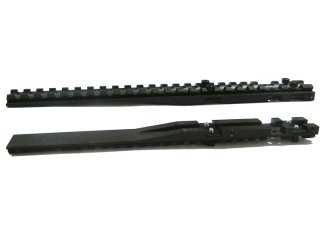

Базы для коллиматора на прицельную планку.

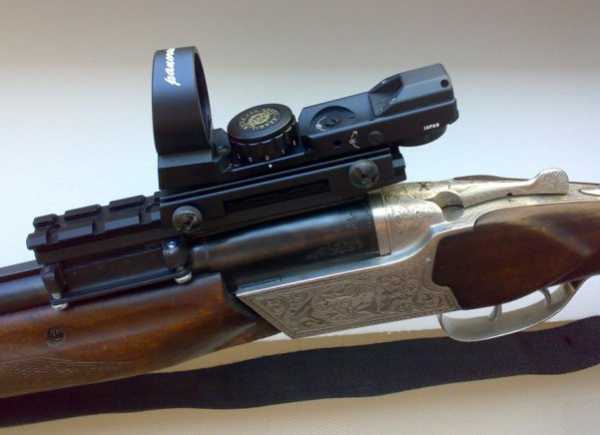

Крепление коллиматора на ружьё.

Лёгкие прицелы:

Открытый коллиматор с низкой посадкой, типа доктора, хакко бед 40, пилада или люпольда, можно установить на любом расстоянии от ствольной коробки, база крепления это позволяет, но всё же лучше выбрать оптимальное расстояние на котором вам будет легко и быстро вскидываться и комфортно чувствовать при выстреле, коллиматор ведь для этого и ставят, чтоб сократить время прицеливания. Если вы являетесь обладателем такого ружья как иж-12 или идентичной прицельной планкой, без прорезей, то тут выбор вообще не велик. Для того, чтобы поставить прицел вам нужно поискать крепление. На сегодняшний день есть дорогое крепление немецкой фирмы MAK (серия MAKnetic), крепление для установки на прицельную планку без прорезей, за счёт магнитного зажима. Данное крепление быстросъёмное, делается для коллиматоров доктор, так же можно найти с базой вивер. Такое крепление дорогое, но компактное, качественное и очень надёжное.

Тяжёлые прицелы:

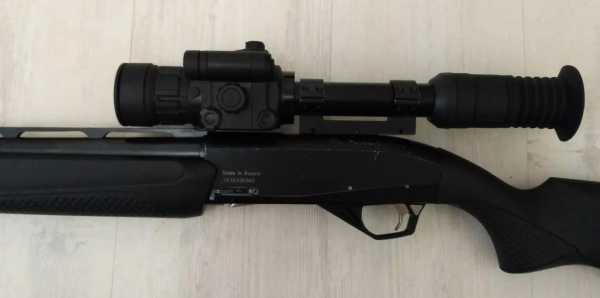

Есть люди которые ставят прицелы ночного видения или тепловизоры на прицельную планку гладкоствольного ружья, но тут нужно углубляться в этот вопрос по полной. Главным фактором является вес ночной оптики, чем больше, тем больше вероятность, что при выстреле прицельная планка может вообще оторваться. Предел разрыва спайки планки со стволов никто не знает, возможно на заводи, но мне кажется они не испытывают ружья на этом фронте. Так что всё зависит от веры самого стрелка в свою конструкцию, ну и от правильного подбора базы и оптики.

Теоретически можно поставить оптику такого плана на гладкоствол, для этого желательно брать базу вивер из алюминиевого сплава Д16Т, такой сплав не уступает по характеристикам стали, и сделан из цельного куска такого сплава. Крепится база к планке за счёт двух пластин на 4-х винтах и стягивается 4-ми стяжными винтами по бокам, достаточно надёжно. На базе много слотов, по всей длине, которая кстати очень длинная, что позволит отрегулировать оптику относительно глаз. Гарантии конечно никто не даст, что это будет вечно, но по крайней мере это самое оптимальное и лучшее, что есть на рынке.

Существовали крепления полного обхвата, т.е. ружьё полностью охватывается креплением, тут не играют роль прорези, ширина и т.д., на верхней части крепления есть база вивер для установки оптики. Такой тип крепления как раз подходит для установки тяжёлой ночной оптики, спрос кстати, на них вырос.
Но такие крепления сняты с производства и к сожалению их больше не выпускают.

Если вы обладаете ружьём зарубежного производства, турком, итальянцем или ещё какой-нибудь «иномаркой»», то тут лучше при выборе базы на прицельную планку, сразу мерить:

ширину планки вашего ружья,высоту планки над стволом, толщину планки (на сколько большие прорези, арочные, не арочные),

и с этими данными обзванивать магазины, ну или снимать ствол и идти мерить. Ни один продавец не скажет, подойдёт та или иная база на ваше ружьё, если с отечественными всё ясно, то тут сугубо индивидуально.

Не экспериментируйте сами если не знаете, лучше десять раз спросит, прежде чем покупать, как впрочем с любым товаром. Не дай Бог оторвётся планка, вы можете покалечиться, разбить оптику и испортить ружьё. Будьте внимательны!

allammo.ru

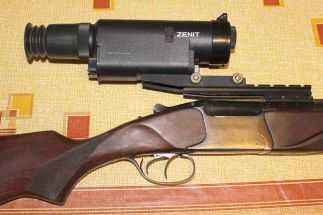

Ночной прицел для охоты на гладкоствольное оружие выбор цифровой аналоговый ПНВ

 Именно поэтому при выборе прицела ночного видения для гладкоствольного оружия нужно обязательно учитывать такой параметр, как ударная стойкость прицела, отображающий максимально допустимую величину дульной энергии, измеряемую в джоулях. Эта величина рассчитывается по формуле исходя из массы пули и её начальной скорости при выстреле. Для гладкоствольного охотничьего оружия самого популярного 12-го калибра усредненная величина дульной энергии колеблется в пределах 2500-3200 Дж, соответственно прицел ночного видения, с учётом запаса прочности, должен иметь ударную стойкость минимум до 3500-3700 Дж., а при использовании мощных патронов типа «магнум» — и того больше, т.к. дульная энергия у них намного превышает 4000 Дж.

 Следующая немаловажная характеристика гладкоствольного оружия, которую нужно иметь в виду при выборе прицела ночного видения — это расстояние эффективного использования такого вида оружия. В целом оно не превышает 100 м, поэтому если прицел способен обеспечить дальность обнаружения цели до 150 м, этого будет более чем достаточно для охотника.

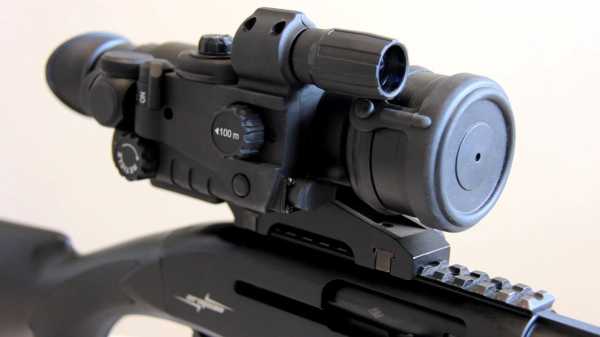

 Что касается способов установки прицела ночного видения на гладкоствольное оружие, в частности на ружья, то еще совсем недавно это доставляло владельцам определенные хлопоты в связи с отсутствием необходимых креплений заводского изготовления, но на данный момент проблем не наблюдается. Самым распространенным является крепление с помощью планки Вивера, а для гладкоствольных ружей, как одноствольных, так и двуствольных, легко подобрать специальный переходник под планку Вивера.

 Теперь рассмотрим различные типы прицелов ночного видения в контексте возможности их использования на охотничьем оружии с гладким стволом.

 Использование возможно, но в силу устаревших конструктивных решений нецелесообразно, т.к. при регулярных воздействиях ударных нагрузок такие прицелы довольно быстро обзаводятся дефектами и выходят из строя. Как бюджетный вариант аналоговые прицелы ночного видения с ЭОП поколения 1+ подойдут для нечастого использования при условии, что владелец тщательно подходит к выбору боеприпасов с точки зрения максимально допустимой дульной энергии в пределах 3200-3500 Дж. Не рекомендуются для использования на гладкоствольных карабинах.



 Теоретически отлично подходят для ночной охоты с использованием гладкоствольного оружия (в том числе карабинов) даже с применением патрона «магнум», т.к. обладают ударной стойкостью до 6000 Дж, а также отличными качественными характеристиками. Но стоимость таких прицелов ночного видения напрочь убивает рентабельность их применения на гладкоствольном охотничьем оружии, т.к. значительно превышает среднюю стоимость самого оружия (у прицелов поколения 3 и 3+ превышение в несколько раз).

 На данный момент являются самым оптимальным вариантом для установки на гладкоствольное охотничье оружие. Этому способствуют следующие факторы:

-доступная цена, а с учётом скорости развития цифровых технологий и, соответственно, их неуклонного удешевления, уже сейчас имеются все предпосылки для  постепенного заполнения данными типами приборов ночного видения всего ценового диапазона от вариантов «эконом» до вариантов «люкс»

-повышенная устойчивость к ударным нагрузкам (до 6000 Дж), что даёт владельцу гораздо большую свободу при выборе боеприпасов к своему гладкоствольному оружию

-возможность использования не только в ночное, но и в дневное время суток без потери функциональности; по данному параметру у цифровых прицелов ночного видения среди аналоговых собратьев нет ни единого конкурента

-обширный список настроек и дополнительных возможностей, таких как запись аудио- и видеофайлов (в том числе функция автоматической записи выстрела), трансляция видео в сеть интернет в режиме online, интеграция с персональным компьютером и смартфоном через  micro-USB кабель или посредством Wi-Fi соединения

 В качестве примера цифровых прицелов ночного видения, идеально подходящих для использования с гладкоствольным оружием, можно привести приборы марки Yukon серии Photon XT и более современной Photon RT. По соотношению цена/ качество на данный момент это наиболее оптимальные варианты.

bogofi.ru

Кольцевой прицел охотничьих ружей



содержание   ..  79  80  81  82  83  84  85  86  87  88  89  ..





7.4. Кольцевой прицел охотничьих ружей

Состоит из сочетания кольца с отверстием — целика и мушки.

7.4.1. Кольцевой прицел для стрельбы дробью

Прицелы с таким названием обычно устанавливают на нарезное оружие. Однако известно немало конструкций кольцевых прицелов для гладкоствольных ружей, изготовляемых для выбора правильного упреждения при стрельбе дробью влет. Все эти приспособления однотипны и могут иметь форму круга с секторами, очков, поперечной планки с вертикальными стойками и т. д.

Один из таких наиболее простых прицелов, предложенный охотником А. Чуринцевым, изготавливается из проволоки (лучше упругой — рояльной) диаметром 2-3 мм. Прицельное приспособление можно сделать как для ружей с горизонтальным расположением стволов, так и для ружей с вертикально спаренными стволами. Его размеры и конфигурация понятны из рисунка. Чтобы не поцарапать стволы, проволоку в местах соприкосновения со стволами обматывают изоляционной лентой или надевают трубочки из поливинилхлорида на ту часть прицела, которая прилегает к стволам. Устанавливают кольцевой прицел на стволах примерно в 70 см от глаза так, чтобы центр кольца совпадал с вершиной мушки. Рассчитан этот прицел на среднюю скорость полета дичи (18 м/с), летящей с ракурсом 60-90°. Характерная особенность прицела -возможность прицеливаться с ним совершенно одинаково на разном расстоянии (от 20 до 50 м). Если считать, что скорость полета птицы постоянна (18 м/с), упреждение на любой дистанции будет

близким к расчетному — с увеличением расстояния до птицы от охотника пропорционально увеличивается и упреждение, определяемое кольцом прицела. На практике прицеливание с помощью кольцевого прицела очень просто. Клюв летящей птицы должен касаться внешней стороны кольца, а ее голова всегда направлена к центру прицела — к мушке. Способы прицеливания с кольцевым прицелом представлены на рисунке. Это приспособление интересно и тем, что оно все время заставляет охотника не останавливать ружье, так как иначе силуэт летящей дичи немедленно вторгнется внутрь кольца, а это означает промах.








Рис. 84. Прицеливание при помощи кольцевого прицела.











Рис. 85. Кольцевые прицелы.
А — одинарный, для ружей с вертикальным расположением стволов; Б — одинарный, для ружей с горизонтальным расположением стволов; В — двойной, для ружей с вертикальным расположением стволов; d — 30 — 50 мм; D = 40 — 80 мм; 1 — часть прицела, надеваемая на ствол; 2 — стяжка для крепления прицела.









Рис. 86. Кольцевые прицелы ПОК.



Похожий прицел охотников М. Козлова и А. Алексеева изготавливается из металлических полосок шириной 8-15 мм (лучше
10 мм), толщиной 0.5-1 мм и длиной 17-33 мм. Сначала на бумаге чертится эскиз прицела путем обводки торцов стволов ружья и подрисовывания к ним самого круга прицела. Диаметр прицельного кольца зависит от объекта охоты: на зайца, лисицу, лося -20 мм, на утку на перелетах, вальдшнепа — 30-50 мм, универсальный прицел для любой охоты — 30 мм. Изгибать полоски надо начинать снизу; изогнув, покрыть их черным бакелитовым лаком или оксидировать. Прицел надевается на стволы ружья там, где заканчивается цевье, и стягивается снизу резинкой от камеры велосипе-да или резиновой перчатки. Держатся такие прицелы очень крепко. По утверждению авторов, прицел позволил снизить промахи до 5 -10%. Цель при стрельбе как бы сама «ложится» на мушку. По быстро движущемуся зверю, птице хорошо применять двойной прицел. Вначале цель ловится большим кольцом прицела, затем -малым. Можно также стрелять с упреждением: для этого надо целиться так, чтобы дичь касалась края прицела — тогда автоматически получается упреждение при выстреле.

Одесское станкостроительное производственной объединение с 1985 года выпускало кольцевые прицелы ПОК-1, ПОК-2 и ПОК-3 для ружей с горизонтальным, вертикальным расположением стволов и одноствольных (полуавтоматов) соответственно. Все прицелы состоят из трех концентрических полуколец для отсчета упреждения на дистанциях 50-55 м, 35-40 м и 15-20 м. Принцип действия такой же, как и у вышеописанных прицелов. Отличие в том, что прицелы располагаются надульном срезе стволов в плоскости мушки. Зная размер цели, с помощью прицела можно определить



дистанцию до нее по расстоянию между кольцами. Например, кряковая утка в полете и заяц на бегу имеют длину 65-70 см. Если эта цель вмещается в просвет между средним и большим кольцом -цель находится на расстоянии 50-55 м. Если цель вмещается в просвет между средним и малым кольцом — на расстоянии 35-40 м; если цель укладывается в просвет малого кольца — расстояние до нее 15-20 м.















содержание   ..  79  80  81  82  83  84  85  86  87  88  89  ..





zinref.ru

Приспособление для стрельбы на перелетах | Карелин И. | Библиотека



Чуринцев А., лейтенант-инженер



Как известно, стрельба на перелетах трудна. Характерной особенностью ее является выбор сравнительно правильного упреждения по движущейся цели и движения ружья до тех пор, пока дробовой снаряд не покинет дульный срез ствола.

Вот уже несколько сезонов я применяю для стрельбы на перелетах сконструированный мною прицел, благодаря которому вероятность поражения целей у меня значительно возросла. Прицел предназначен для стрельбы по целям, летящим с ракурсом 90—60°, т. е. для стрельбы по целям, требующим максимального упреждения. Прибор очень прост, его сможет сделать каждый охотник.

Прицел изготовляют из проволоки (желательно упругой — рояльной) диаметром 2—3 мм. Состоит он из прицельного кольца диаметром 8 см и крепежного устройства (по конфигурации стволов). Чтобы не царапать стволы, крепежное устройство обматывают изоляционной лентой, обшивают кожей или дерматином.

Располагают прицел на стволах на расстоянии 70 см от глаза так, чтобы центр кольца совпадал с вершиной мушки. В основу расчета диаметра кольца и расстояния от глаза прицела положена средняя скорость движения цели в 18 м/сек. Прицеливание на любой дистанции происходит одинаково: вытянутую по корпусу птицу (утка, гусь) «сажают» на кольца таким образом, чтобы голова птицы по полету была направлена в центр кольца с соответствующей его стороны. Благодаря вытянутости цели это очень легко сделать, Таким образом можно целиться по боковым целям, идущим над головой, пролетающим над головой, в угон и т. п.

Следует строго соблюдать одно решающее условие — никогда не останавливать движения ружья, даже и тогда, когда прогремит выстрел. С остановкой ружья величина необходимого упреждения возрастает во много раз и промах будет неминуем.

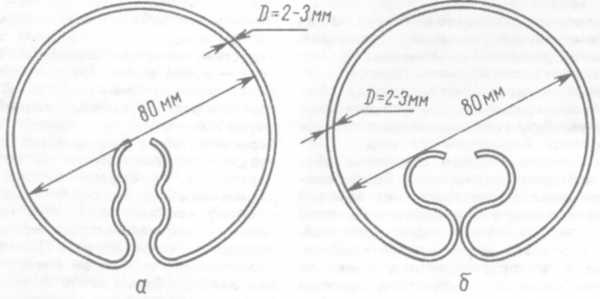

Кольцевые прицелы: а — для ружей с вертикальным расположением стволов: б — для ружей с горизонтальным расположением стволов.

Характерной особенностью прицела является возможность прицеливаться совершенно одинаково на разной дистанции (в пределах от 20 до 50 м). При этом, если скорость условно считать постоянной и равной 18 м/сек, то упреждение на любой дистанции будет близко к оптимальному, так как с увеличением дистанции пропорционально увеличивается и само упреждение, определяемое кольцом прицела.

Желающие убедиться в этом могут подсчитать точные упреждения на любых дистанциях при Vц = 18 м/сек (Vц — скорость движения цели), используя таблицу времени полета дроби на разные дистанции, и сравнить точные расчетные упреждения с теми, которые дает прицел на эти же дистанции. Погрешность получается очень небольшая, практически не имеющая значения. Скорость цели принята условно постоянной. В действительности скорость движения цели имеет разные величины, в чем и заложена основная погрешность при стрельбе по подвижным целям вообще и при стрельбе с предлагаемым прицелом, в частности. Этим-то в основном и объясняется, почему не все 100% целей поражаются при стрельбе с помощью данного прицела. К этому еще добавляется и неправильное определение направления полета цели.

Скорость Vn= 18 м/сек является средней скоростью.

Поражение цели в реальных условиях происходит благодаря наличию большого убойного круга дробового снаряда и его вытянутости по направлению движения к цели. По указанным причинам предложенный прицел, конечно, не претендует на стопроцентную поражаемость всех целей. Однако он позволяет стрелять всегда с упреждением ( о чем молодые охотники часто забывают), помогает ликвидировать такой важный, трудноуловимый «пустячок» при стрельбе, как остановка ружья в момент выстрела (всегда ведущая к промаху).

 Охота и охотничье хозяйство №7 1973

—

Карелин И., г. Фрунзе



В № 7 «Охоты и охотничьего хозяйства» за 1973 г. была помещена заметка А. Чуринцева о кольцевых прицелах для гладкоствольных ружей. Я делаю такие прицелы несколько иначе и ставлю их так, как это показано на фотографиях.

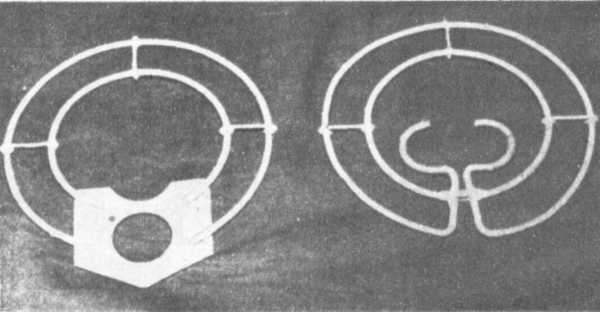

Кольцевые прицелы для самозарядного ружья и двустволки с горизонтальным расположением стволов.

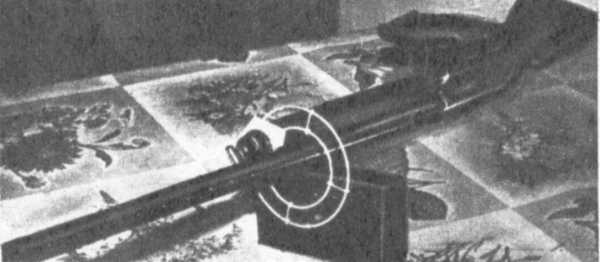

Расположение кольцевого прицела на самозарядном ружье.

Расположение кольцевого прицела на ружье с гориэонтальным расположением стволов.



 Охота и охотничье хозяйство №2 1981



piterhunt.ru

Коллиматорные прицелы на гладкоствольное и нарезное оружие, коллиматоры для охотников

В этом разделе

Открытый тип прицела

Применяя открытый прицел, стрелок добивается расположения на одной линии, носящей название прицельной, трёх объектов: цели, мушки и целика. Так как по законам оптики невозможно одновременно держать в фокусе сразу три объекта, он аккомодирует глаз на точку, находящуюся на отрезке мушка—целик и делящую этот отрезок в соотношении приблизительно 2:1. Этим он добивается приблизительно равной чёткости наблюдения как мушки, так и целика. Цель при этом видна расплывчато. Разновидность открытого прицела для охоты на опасных для жизни стрелка животных, обеспечивает более быстрое наведение. Используется V-образная прорезь целика и большая мушка с яркого цвета точкой, которую в момент прицеливания «укладывают» в прорезь. За счет большой мушки затруднено наведение на цель дальше 200 метров и поэтому не применяется в боевом оружии.

Закрытый прицел

Существуют несколько видов подобных прицелов, объединенных конструктивно целиком в виде диска, расположенным в непосредственной близости от глаз стрелка, с отверстием-апертурой.

Кольцевой — c данным прицелом стрелок как бы непосредственно смотрит через апертуру на мушку, совмещая её с целью и инстинктивно выравнивая линию прицеливания относительно светлого пятна, проецируемого апертурой на глаз. Данный тип во многом превосходит открытый: выше скорость прицеливания за счет упрощения процедуры совмещения мушки с целиком (глаз интуитивно находит положение, при котором пенёк мушки совмещается с серединой кольца), большая прицельная линия обеспечивает более высокую точность (целик открытого прицела должен находиться от глаза стрелка на существенном расстоянии, иначе при прицеливании он расплывается, что заставляет смещать его вперёд, жертвуя длиной прицельной линии, — кольцо же, наоборот, должно быть расположено в непосредственной близости от глаза, поэтому у оружия с кольцевым прицелом и получается более длинная прицельная линия), удобней в наведении при недостатке освещения; к недостаткам относится: целик частично перекрывает зрительное поле, время перевода прицела с одной цели на другую часто выше, кроме того, данный тип прицела склонен засоряться. Надо заметить, что в отечественной литературе данный тип прицела зачастую именуют «диоптрическим», — на самом деле такое определение ошибочно по причине совершенно иного оптического принципа, использованного в нём.

Ghost Ring — разновидность кольцевого прицела для использования в гладкоствольном оружии, очень большая апертура и тонкий обод целика. Обеспечивает самую высокую скорость наведения за счет некоторой потери точности, что не является критичным моментом в данном типе оружия.

Диоптрический — особая разновидность апертурного прицела, в этом варианте целик полностью перекрывает обзор глазу спереди, а сама апертура очень малого диаметра (с человеческий зрачок) работает как камера-обскура, проецируя изображение на зрачок стрелка с большей контрастностью. Данный тип прицела дает самую высокую точность из всех возможных механических прицельных приспособлений, расплатой за это служит большое время прицеливания и трудности с наведением в условиях сумерек и ночи, именно по этим причинам данный вид прицела стоит практически только на винтовках для целевой стрельбы на большие расстояния, а также требует особенно правильного способа прицеливания.

Голографический прицел

Голографический прицел относится к прицелам открытого типа, поэтому стрелку не приходится во время прицеливания зажмуривать второй глаз. Большое поле обзора позволяет стрелку пользоваться периферическим зрением и мгновенно реагировать на появляющуюся угрозу. Голограмма формирует изображение прицельной марки и выполняет функции асферического отражателя, как линза в обычном КП. Голографический асферический отражатель обеспечивает существенно меньшие, чем обычная сферическая тонкая линза, параллактические ошибки, позволяет сделать прицел весьма компактным. Обычно ГП существенно дороже своих коллиматорных аналогов, поскольку голограмма может быть получена в результате дорогого и сложного технологического процесса. При несоблюдении технических требований голограмма может искажать и разлагать в спектр яркие объекты, наблюдаемые через нее. Следует отметить, что скорость прицеливания с голографическим прицелом значительно выше, чем с закрытым коллиматорным или оптическим, поэтому его часто применяют при стрельбе по движущимся мишеням.
