Стреляющие портсигары Стечкина | Оружейный журнал «КАЛАШНИКОВ»

Видимо на создание этого оружия заказчика подвигла классическая интернациональная уличная «заводка» «Дай закурить!..» Сделать результат такого «прикуривания» у советского разведчика предсказуемым, с однозначным, причём смертельным, исходом и должно было специальное стреляющее устройство, похожее на портсигар.

До последнего времени оружием специального назначения называлось бесшумное оружие, предназначенное для использования разведывательными, контрразведываетельными, партизанскими и другими формированиями, когда использование обычного стрелкового оружия неэффективно, тактически не обосновано или не позволяло выполнить боевую задачу. Первыми отечественными моделями оружия спецназначения, принятыми на вооружение накануне советско-финской войны, были револьверы Нагана обр. 1895 г., винтовка и карабин Мосина обр. 1891/30гг. и обр. 38 г., оснащенные приборами для бесшумной стрельбы конструкции братьев Митиных — «Брамит». Дальнейшее развитие оружие спецназначения получило только в середине 50-х годов.

Специальные пистолеты-портсигары конструкции И.Я. Стечкина: 1 – ТКБ-506 2 – ТКБ-506А

Имя И.Я. Стечкина в сознании человека, хоть немного разбирающегося в оружии, прежде всего ассоциируется с 9-мм автоматическим пистолетом АПС. Однако мало кто знает что-либо о специальных пистолетах-портсигарах его конструкции.

Слева чертёж спецпули. Хвостовая часть предназначена для передачи движения от поддона к головной части. Справа специальный патрон в разрезе:
1 – пуля, 2 – гильза, 3 – поддон, 4 – пороховой заряд, 5 – капсюль.

В 1955 г. сотрудник ЦКИБ СОО (в то время ЦКБ-14) И.Я. Стечкин, в соответствии с ТТЗ ГРАУ МО разработал два варианта 7,62-мм трехствольных пистолетов специального назначения (по терминологии 50-х годов — особого назначения) ТКБ-506 и ТКБ-506А под патрон СП-2 конструкции ЦНИИТОЧМАШ (НИИ-61). Обе модели принципиально отличались только конструкцией спускового механизма. Если в облике ТКБ-506 за счет ярко выраженной «спусковой скобы» и спускового крючка угадывались черты оружия, то в ТКБ-506А опознать оружие можно было только по дульным срезам блока стволов на переднем торце пистолета.

Тактико-технические характеристики изделий ТКБ-506 и ТКБ-506А
Характеристики	ТКБ-506	ТКБ-506А
Калибр, мм	7,62	7,62
Масса с патронами, г	478	460
Габариты, мм	110х93х20	107х75х19
Начальная скорость пули, м/с	165	165

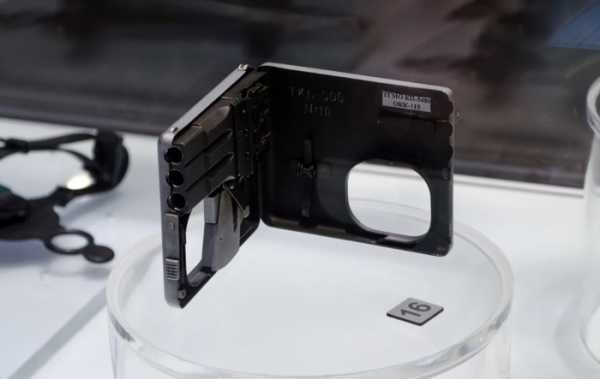

Пистолет ТКБ-506 в раскрытом виде.

Так как процесс перезаряжания был достаточно трудоемок (раскрыть корпус, отделить затвор с ударниками, извлечь стреляные гильзы и заменить их патронами, взвести ударники, собрать пистолет), пистолеты предназначались для выполнения боевых задач не более, чем тремя выстрелами. По кучности стрельбы пистолеты не уступали штатному ПМ, однако отсутствие прицельных приспособлений и неудобство удержания в руке уменьшили дальность эффективной стрельбы до 10 метров.

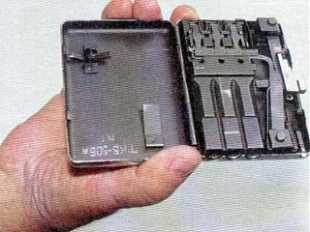

Вид пистолета ТКБ-506А с открытой крышкой: 1. Толкатель 2. Кнопка 3. Рычаг кнопки 4. Пружина кнопки 5. Пружина заделки крышки корпуса

Для производства выстрела из ТКБ-506 необходимо снять спусковой крючок с предохранительной зацепки в нижней части пистолета, вложить два пальца в спусковую скобу и одновременно нажать на спусковой крючок и автопредохранитель. Из ТКБ-506А — оттянув назад спусковую кнопку, утопить ее в корпусе. Троекратно повторив эти операции производят подряд три выстрела. Первый выстрел происходит из верхнего ствола, последний из нижнего.

Полная разборка пистолета ТКБ-506: 1. Корпус пистолета 2. Спусковой крючок с автопредохранителем 3. Ось спускового крючка 4. Пружина спускового крючка 5. Предохранитель 6. Магазин 7. Затвор 8. Рейка 9. Пружина рейки 10. Предохранитель рейки 11. Шептало 12. Ударник 13. Пружина боевая 14. Стержень

Пистолеты ТКБ-506 и ТКБ-506А явились продуктом шпиономании в разгар холодной войны. Практического применения это оружие, по-видимому, не нашло и было выпущено в единичных экземплярах.

Полная разборка пистолета ТКБ-506А: 1. Корпус пистолета 2. Кнопка с рычагом 3. Пружина кнопки 4. Толкатель 5. Ось рычага 6. Пружина зещёлки 7. Магазин 8. Затвор 9. Рейка 10. Пружина рейки 11. Предохранитель рейки 12. Шептало 13. Ударник 14. Пружина боевая 15. Стержень

Как бы то ни было, И.Я. Стечкин блестяще справился с поставленной задачей — разработкой надежного и безопасного в служебном обращении пистолета особого назначения.

Стреляющая пряжка, карманный гранатомёт и стреляющий портсигар — наследие Второй мировой войны

Уникальность — одно из тех слов, которые можно смело применять к большому количеству разработок военного назначения в период с 1939 по 1945 годы. Все стороны данного конфликта создали и испытали огромное количество образцов оружия и различных приспособлений. Историки, специализирующиеся на изучении стрелкового оружия, насчитали более 12 тысяч разнообразных изобретений тех лет, которые могли разными способами убить человека. Огромное число таких разработок пришлось на долю нацистской Германии.

Среди образцов необычного миниатюрного немецкого оружия наибольший интерес представляют пряжка-пистолет и миниатюрный гранатомет, который можно было спрятать в рукаве одежды. При этом пряжка-пистолет всем своим видом напоминает нам что-то из книг или фильмов про шпионов и по праву может считаться самым необычным стрелковым оружием, которое когда-либо было создано. Данная пряжка-пистолет создавалась для защиты офицеров СС. Второе интересное изобретение — миниатюрный гранатомет Panzerknacke («Шипцы для брони»). Он создавался специально для ликвидации лидеров стран антигитлеровской коалиции. Данное оружие должны были получить диверсанты, а спрятать его можно было в обыкновенном рукаве верхней одежды.

Пряжка-пистолет Луиса Маркуса

В 1942 году инженер Луис Маркус по собственной инициативе создал очень необычное оружие — стреляющую пряжку, рассчитанную под пистолетный патрон. Луис Маркус предложил свое изобретение вниманию офицеров СС и даже смог удостоиться аудиенции лично у рейхсфюрера Гиммлера, который дал свое согласие на выпуск опытной партии для последующей оценки пригодности разработки. Данная партия в начале 1944 года была произведена велосипедным заводом братьев Ассманнов в Лейбнице. Точное количество выпущенных пряжек-пистолетов сегодня назвать трудно, но вряд ли эта серия была большой. Известно, что сохранившиеся у коллекционеров экземпляры имеют порядковые номера 155 и 158. Речь идет о двуствольных образцах пряжки, выполненной под патрон 7,65х17. Стоит отметить, что в Германии данный патрон получил широкое распространение, благодаря пистолету Walther PP.

Пряжка-пистолет крепилась на стандартный штатный офицерский ремень. Ее корпус был выполнен из стали и покрывался синим воронением. На гладкую крышку пряжки был наложен серебристый нацистский орел со свастикой. Крышка фиксировалась на штырь, расположенный на верхнем торце корпуса за счет своей упругости. На внутренней стороне имелся штамп «Louis Marquis, W. Elderfield», на тыльной стороне корпуса проставлялись номер, калибр, клеймо испытания и клеймо «D.R.P.» (Deutsche Reich Patent). При этом стреляющая пряжка отличалась размерами от обыкновенной, но, по всей видимости, особого значения этому не придавали.

Откидной блок стволов представлял собой единую деталь, в которой были высверлены два гладких ствола. Данный блок шарнирно крепился в правой части корпуса и фиксировался в сложенном положении за специальные подствольные крюки при помощи двух рычажных защелок. В казенной части стволов были помещены патроны. В случае нажатия на две клавиши, находящиеся с левой стороны пряжки (движение, которое было аналогично расстегиванию обыкновенной пряжки) одновременно отпускалась крышка и стволы оружия. Две горизонтальных пружины при помощи кулачков и толкателей поднимали блок стволов в перпендикулярное положение. При этом крышка пряжки откидывалась на шарнире вниз, а капсюли патронов оказывались напротив утопленных в корпус ударников.

Роль спуска исполняли две маленькие клавиши (кнопки) с левой стороны пряжки. При этом владелец этого необычного оружия мог выстрелить либо сразу из двух стволов, либо произвести два выстрела подряд. При этом никто не ожидал от оружия меткости, сравнимой с Walther PP. Выстрел должен был производиться в упор и весь расчет тут был на внезапность применения оружия. Стреляные гильзы можно было легко извлечь при помощи любого подходящего стержня. Впрочем, перезаряжать данную пряжку-пистолет вряд ли бы пришлось, так как она относилась к оружию разового применения.

Помимо двуствольного варианта, был создан и четырехствольный. В этом случае калибр оружия составлял уже 5,6-мм. Скорее всего, предполагалось использование патрона .22 LR. В этом случае блок стволов также представлял собой единую деталь, в которой в ряд были высверлены 4 гладких канала ствола. Соответственно имелось 4 ударника и 4 спусковые клавиши.

Точно не известно, как именно свою необычную разработку собирался использовать сам Маркус, но в СС ей смогли найти свою нишу. Дела на фронтах в тот момент обстояли уже неважно, необходимо было готовиться к худшему. А так как офицеры СС не должны были сдаваться врагу живыми, их решили снабдить подобными пряжками. Обычно при пленении солдат и офицеров просили снять ремень, а значит в этот момент можно было легче всего произвести неожиданный выстрел в упор. Это либо дало бы шанс офицеру скрыться, либо, что более вероятно, умереть, захватив с собой хотя бы одного противника. При этом развернуть полноценное производство пряжки-пистолета не удалось. Вскоре после выпуска пробной партии авиация союзников разбомбила завод братьев Ассманнов, а искать новое место для выпуска столь экзотического оружия в тех условиях уже не стали.

Несмотря на тот факт, что стреляющая пряжка изготавливалась с традиционной для немцев педантичностью, огрехи в этом оружии имелись. Алексей Черных эксперт в области стрелкового вооружения и военный историк в интервью телеканалу «Звезда» отметил, что проект подводила реализация. К 1944 году, когда первая партия была передана в СС, у Германии уже имелись существенные проблемы с качественной сталью и железом в принципе. По этой причине хороший металл стал дефицитным товаром, а пряжку из-за всех трудностей производили фактически из всех попадавшихся под руку материалов.

Качество и эффективность изделия хромали. Сказывалось качество используемых боеприпасов, которое было хуже, чем у тех, что отправляли на фронт. Также сам металл и качество сборки вызывали вопросы. Согласно имеющимся документам, офицеры СС жаловались на то, что пряжка-пистолет увесиста, тяжела, а также ее легко можно разрушить, если просто уронить. Получилась достаточно хрупкая вещь, которая походила больше не на оружие самообороны, а на дорогой подарок. Сама идея создания данного оружия не может не импонировать своей необычностью, но реализация и практическое применение вызывают больше нареканий, отметил эксперт.

Миниатюрный гранатомет Panzerknacke

Еще одной интересной разработкой являлся миниатюрный гранатомет Panzerknacke («Щипцы для брони»), который изначально разрабатывался для вооружения диверсантов. Данное оружие немцы хотели использовать для ликвидации Сталина. Правда, затеянная немцами операция провалилась уже на начальной стадии, а необычный миниатюрный гранатомет попал в руки советских разведчиков.

Безлунной сентябрьской ночью 1944 года на поле в Смоленской области совершил посадку немецкий самолет, из которого был выкачен мотоцикл с коляской. В мотоцикле сидели двое — мужчина и женщина в офицерской форме. Покинув место посадки, они направились в Москву. На рассвете примерно в 6 часов утра их остановили для проверки документов, которые были в порядке. Стоит отметить, что гостей уже ждали и все проселочные дороги, ведущие к столице, были перекрыты сотрудниками НКВД. Лжеофицеры прокололись на сухой форме. Хотя всю ночь до этого лил дождь и офицер НКВД, проверявший их документы, сам промок до нитки.

Подозрительная пара была задержана и отправлена для проверки сотрудникам СМЕРШа. Это были немецкие диверсанты Политов (он же Таврин) и Шилова, подготовкой которых руководил лично Отто Скорцени. У «майора», помимо комплекта поддельных документов, имелся большой набор орденов, а также поддельные вырезки из советских газет «Правда» и «Известия», в которых имелась информации о награждении и портрет майора Таврина. Однако самое интересное находилось в чемодане Шиловой, где были обнаружены компактный гранатомет «Панцеркнакке» и компактная магнитная мина с радиопередатчиком для дистанционного подрыва.

Длина гранатомета составляла всего 20 см, диаметр около 50 мм. На эту трубу надевался специальный реактивный снаряд, который на дальности в 30 метров мог пробить броню толщиной примерно 30 мм. Этого было достаточно, чтобы пробить бронирование автомобиля, на котором перемещался Сталин. Гранатомет при помощи системы кожаных ремней крепился на предплечье стрелка. Для того, чтобы скрыть оружие, для Политова было сшито специальное кожаное пальто с расширенным на несколько сантиметров правым рукавом. Запуск гранаты осуществлялся нажатием кнопки, расположенной на запястье левой руки стрелка. Контакты замыкались, и ток от батареи, которая пряталась за поясом, инициировал залп. Благодаря используемому электрозапалу оружие было бесшумным.

Стреляющий портсигар Стечкина

Сразу же после завершения Второй мировой войны, советские чекисты вплотную занялись проблемой проектирования и создания спецоружия, которое легко бы можно было вместить в различные быта. Разных вариантов предлагалась масса. От стреляющего реактивными гранатами зонта до взрывающегося радиоприемника, а также такой экзотики как стреляющий портсигар, который обрел реальное воплощение в металле. Следует отметить, что сотрудники советской контрразведки и смежных ведомств практически сразу же уделили внимание разработкам смертоносных образцов оружия, которые можно было встроить в предметы повседневного быта.

Удачным примером такого оружия стал портсигар ТКБ-506А, который был создан в середине 50-х годов прошлого века известным советским конструктором-оружейником Игорем Стечкиным. Сам Стечкин, по признанию многих военных историков, придумал это оружие практически случайно. Для того чтобы обнажить внутренне убранство этого необычного пистолета, его обладателю нужно было нажать на специальную кнопку, местонахождение которой на корпусе портсигара знал только владелец, которому было положено подобное устройство.

Созданный в 1955 году трехствольный пистолет-портсигар разрабатывался под специальный малошумный патрон СП-1. СП-1 представляет собой фактически прародителя всех современных спецбоеприпасов отечественного производства. Несмотря на то, что в СП-1 использовалась гильза от обыкновенного патрона 9х18 мм, она обладала достаточной энергией, для того чтобы произвести успешный выстрел. К слову, фантастическая работа по созданию столь редкого оружия была фактически проделана на одних тисках и за одним верстаком. Как сейчас сказали бы, работа велась на коленке.

Несмотря на это, пистолет ТКБ-506А получился весьма удачным. Проведенные испытания стреляющего портсигара показали его исключительную эффективность. К тому же ствол пистолета не деформировался даже после сотни выстрелов, что было даже избыточно. Эффективная дальность стрельбы составляла всего 5-7 метров, но этого было вполне достаточно для такого экзотичного оружия и уверенного поражения противника. Стреляющий портсигар был одобрен руководством и принят на вооружение агентуры КГБ.

Источники информации:
http://tvzvezda.ru/news/forces/content/201504131857-rreg.htm
http://bratishka.ru/archiv/2000/11/2000_11_4.php
http://www.lki.ru/text.php?id=4087

topwar.ru

Стреляющий портсигар Стечкина давал прикурить врагу

Его мечтали заполучить в личное пользование разведчики различных стран мира, хотя бы раз державшие в руках это уникальное стреляющее устройство.

Внешне бесшумный трехствольный пистолет советских спецслужб ТКБ-506А напоминал обычный портсигар, но мощь его выстрелов поставила массу неразрешимых задач перед противниками.

Скрытое оружие для необъявленной войны

Первое десятилетие после окончания Второй мировой войны запомнилось беспрецедентной гонкой вооружений. Противостояние коммунистического и капиталистического лагерей выливалось не только в прямые конфликты наподобие Корейской войны, но и в скрытые столкновения, которые порой были не менее кровопролитны.

В эти годы практически во всей Африке и Азии бурлили антиимпериалистические революции, и страны одна за другой получали независимость от метрополий. Будем откровенны, огромную роль в этом сыграл Советский Союз, поддерживавший национально-освободительные движения не только деньгами и оружием, но и высококлассными советниками, способными в короткое время собрать из неграмотных людей вполне боеспособную армию.

Однако такая деятельность была, мягко скажем, не совсем законной. Поэтому специалисты официально числились торговыми представителями и дипломатами, которые не имели права носить при себе оружие. Полулегальная деятельность была сопряжена с серьезным риском, поскольку агенты иностранных спецслужб периодически совершали вооруженные нападения, стараясь представить их как «месть возмущенных жителей».

При всем профессионализме офицеров, большинство из которых прошло горнило Великой Отечественной войны, потери среди них росли. Руководство спецслужб обратилось к отечественным конструкторам с просьбой создать портативное оружие, которое бы не привлекало внимание посторонних, но эффективно защищало жизнь разведчиков.

Решить проблему в кратчайшие сроки

Уже в середине 1950-х годов известный конструктор Игорь Стечкин заявил, что ему удалось решить проблему, и представил руководству КГБ уникальный портсигар, внутри которого было вмонтировано трехствольное стреляющее устройство.

Тип нового оружия был настолько необычен, что его испытания было принято провести прямо в здании на Лубянке.

В сопровождении офицеров КГБ Игорь Стечкин проследовал в указанный ему кабинет. Он миновал бдительного постового, который тщательно проверил конструктора на наличие огнестрельного оружия, но не обратил внимания на металлический портсигар, лежавший в нагрудном кармане.

Просто стреляющая коробочка. itd2.mycdn.me

Первый этап проверки был с успехом пройден, оставалось лишь продемонстрировать боевые возможности нового оружия разведчиков. Конструктор в присутствии проверяющих лично выпустил три пули в толстый справочник, выбранный в качестве мишени. Все пули калибра 7,62 мм пробили книгу насквозь, а стоявшие за дверями кабинета члены специальной комиссии даже не услышали звуков выстрелов.

Игорь Стечкин прекрасно понимал, для каких специфических целей он конструирует такое необычное оружие, поэтому решил использовать недавно им же сконструированные патроны для малошумной стрельбы СП-1. Звук от выстрела такого боеприпаса напоминал щелчок пальцем по крышке стола и был вообще не различим на фоне городского шума.

Для выстрела требовалось достать ТКБ-506А, повернуть его стволами в сторону врага и нажать на спусковой крючок, который был замаскирован под защелку от стандартного портсигара. В целях дополнительной маскировки на поверхность портсигара наносилась гравировка, он мог инкрустироваться золотом и драгоценными металлами.

Фантастический успех стреляющего портсигара

Уже в 1955 году ТКБ-506А был принят на вооружение. Им начали снабжать офицеров ГРУ и только что созданного КГБ СССР, направлявшихся на специальные задания в другие страны. Достоверно известно как минимум о нескольких случаях применения этого оружия, в результате чего западные спецслужбы понесли серьезные потери, лишившись своих лучших резидентов.

А советский «меч» был еще и «щитом». Наши разведчики носили такие портсигары в нагрудном кармане и не раз рассказывали, как этот микро бронежилет спасал им жизнь, принимая выпущенные противником пули.

Внутреннее устройство ТКБ-506А. fishki.net

Чтобы предотвратить возможность самопроизвольного выстрела, Игорь Стечкин снабдил свое детище не имеющим аналогов предохранителем двойного действия. По соображениям секретности эта идея так и не была запатентована, чем не преминули впоследствии воспользоваться представители австрийской компании Glock GmbH.

После того, как в начале 1970-х годов в руки австрийцев попал выкраденный в одной из стран Африки ТКБ-506А, они тщательно его изучили. Из-за того что мода на ношение портсигаров начала сходить на нет (мир перешел на сигаретные пачки, портсигары уже вызывали подозрение у знающих людей), было решено не копировать это стреляющее устройство. Но идея с предохранителем была немедленно запатентована и использовалась в конструкции всемирно известного пистолета «Глок-17», появившегося на свет в 1982 году. Впрочем, и мы никогда не гнушались «заимствовать» чужие технологии – на войне как на войне.

Боевая жизнь стреляющих портсигаров Стечкина продлилась около 20 лет, пока им на смену не пришли новые образцы стрелкового оружия скрытого ношения. Даже сегодня многие пенсионеры союзного и федерального значения с гордостью рассказывают, как им доводилось пользоваться сверхсекретным ТКБ-506А. А некоторые даже могут продемонстрировать заботливо протираемые коробочки, внешне ничем не отличающиеся от обычных портсигаров, но обладающие неповторимой для своего времени боевой эффективностью.

Тактико-технические характеристики ТКБ-506А

Калибр, мм 7,62

Количество стволов 3

Число патронов, шт 3

Используемый боеприпас Специальный патрон СП-1

Вес с патронами, кг 0,465

Длина образца, мм 108

Высота, мм 74

Ширина, мм 19

Длина патрона, мм 42

Вес пули, г 6,2

Начальная скорость пули, м/с 170

www.eg.ru

Россиянам показали сверхсекретный стреляющий портсигар знаменитого оружейника Стечкина (ФОТО)

ВСЕ ФОТО В тульском Музее оружия к 85-летию со дня рождения знаменитого конструктора Игоря Стечкина выставлен сверхсекретный стреляющий портсигар его авторства
guns2.narod.ru На принципе такого «портсигара» было разработано и другое оружие, в том числе и бесшумно выбрасывающее небольшие мины
guns2.narod.ru В историю стрелкового оружия Стечкин (1922-2001) вошел как создатель и сегодня популярного в спецподразделениях автоматического пистолета АПС
philosopher.kiev.ua

В тульском Музее оружия к 85-летию со дня рождения знаменитого конструктора Игоря Стечкина выставлен сверхсекретный стреляющий портсигар его авторства. Как передает ИТАР-ТАСС, это изделие конструктор изготовил по заказу органов госбезопасности в середине 50-х годов.

В обычную портсигарную коробку Стечкин вмонтировал три ствола, заряжавшихся специальными патронами. Спусковое устройство маскировалось под обычную защелку. Для убийства человека можно было лишь предложить ему папиросу, протянуть портсигар и «открыть крышку». Такие портсигары состояли на вооружении агентуры НКГБ-КГБ.

Сам Стечкин рассказал, как его привезли на Лубянку испытывать портсигар. В большом пустом кабинете стоял лишь стол, а на нем лежала толстая книга. В нее и велено было стрелять, пока заказчики ждали в коридоре. Двери были массивные: чекисты хотели узнать, будет ли слышен сквозь них выстрел.

Как рассказывает Стечкин, он выстрелил в книгу, пристроив ее в углу, чтобы был безопаснее рикошет. Пуля насквозь прошила фолиант, заказчики за дверью ничего не услышали.

Под что можно замаскировать оружие: зажигалка, коробок, спичка

Под портсигар-пистолет заранее был разработан специальный бесшумный патрон. Игорь Стечкин предложил выталкивать пулю из ствола поддоном, который, придав пуле начальную скорость, останавливался в конце ствола, перекрывая выход пороховым газам. При следующем выстреле поддон становился пулей, а очередной элемент перекрывал канал ствола. Таким образом звук и пламя наружу не выпускались. Патрон получил наименование СП1. В качестве гильзы для него использовалась гильза штатного патрона пистолета ПМ.

Еще до завершения лабораторных исследований СП1 Стечкину пришло в голову другое решение идеи «отсечки» газов, первые опытные образцы патрона, названного СП2, были изготовлены им лично.

Первые же стрельбы из баллистического ствола показали, что идея СП2 реальна и вполне осуществима. Пуля вылетала из нарезного стволика длиной всего лишь 20 миллиметров со скоростью 160 метров в секунду и на дистанции 5 метров проламывала 5 сухих сосновых досок толщиной 25 миллиметров каждая.

На принципе такого «портсигара» было разработано и другое оружие, в том числе и бесшумно выбрасывающее небольшие мины.

Сигаретные пачки и спичечные коробки давно стали излюбленным предметом для маскировки взрывных устройств. Так, в годы Великой Отечественной в ГСКБ-47 была разработана диверсионная мина-ловушка СК («спичечная коробка»), взрывавшаяся при попытке поднять ее или сдвинуть с места.

Хорошо известны зажигалки, оформленные под миниатюрный пистолет или револьвер. Но было и обратное течение — обычные внешне зажигалки с заряженным «стволом» внутри. Одно такое приспособление представляло собой настоящий «перевертыш». Карманная бензиновая зажигалка с прямоугольным металлическим корпусом и откидной крышкой фитилька вполне могла использоваться по прямому назначению.

Правда, запас горючего был невелик, поскольку большую часть корпуса занимало однозарядное стреляющее приспособление.

НИИ Спецтехники МВД РФ в начале 90-х представил «оперативное отвлекающее средство», названное «Спичка». Это шумовой заряд, выполненный в виде стержня, внешне напоминающего обычную спичку, но чуть толще. Создаваемый «Спичкой» уровень звукового давления достигает 130 дБ и должен оказывать шокирующее или отвлекающее действие на окружающих в критический для своего владельца момент. «Несмертельное», оружие например электрошоковое, с выдвигаемыми пружиной контактами можно вмонтировать и в тот же портсигар.

Справка: Игорь Стечкин

В историю стрелкового оружия Стечкин (1922-2001) вошел как создатель и сегодня популярного в спецподразделениях автоматического пистолета АПС. Государственную премию за это изделие он получал одновременно вместе со своим учителем и другом Николаем Макаровым, удостоенным этой награды за пистолет ПМ. Стечкин также участвовал в создании противотанковых управляемых ракет «Фагот» и «Конкурс», среди его разработок — автоматы «Модерн», «Абакан», револьвер «Кобальт» и другое оружие. В общей сложности на счету конструктора — более 60 разработок и свыше 50 изобретений.

(Использованы материалы сайта Guns2).

www.newsru.com

Стреляющий портсигар и бесшумный револьвер: лучшее оружие Игоря Стечкина

С призванием определился рано

В шутку конструктор рассказывал, что его пеленали на тумбе, в которой хранился «наган» — мол, это предопределило его выбор. Оружия в семье Стечкиных – большой, интеллигентской, даже дворянской – в самом деле, было немало. Отец, будущий заслуженный врач РСФСР, в честь которого назовут больницу, слыл заядлым охотником. Хорошо стреляла и мать Стечкина – одна из комнат в доме была выстлана шкурой убитого ей медведя. В стрелковых забавах принимал участие даже дядя – Борис Стечкин – знаменитый академик, создатель теории реактивного двигателя. Для обустройства в саду перед домом тира он привез из-за границы пневматическую винтовку.

По воспоминаниям братьев, Игорь с детства был влюблен в оружие и рано обнаружил талант: начав с совершенствования «поджиги» (запаянной с одного конца трубки, куда засыпается порох и помещается снаряд – оружия хулиганов), уже в школьные годы он смастерил изящный револьвер под малокалиберный патрон. «Я проявлял интерес и к медицине, но оружие влекло меня больше», — позже признавался конструктор. Его отца это не печалило: «Лучше быть хорошим инженером, чем плохим врачом», говорил он.

В 1941 году юноша поступил в Тульский механический институт (ТМИ) на оружейно-пулеметный факультет. Не все складывалось гладко: началась война и семья эвакуировалась в Ижевск, так что Стечкину пришлось временно перевестись в МВТУ им. Баумана, которое переехало туда же из Москвы. Однако год спустя он решает вернуться в Тулу, чтобы возобновить учебу в ТМИ.

Дипломной работой Стечкина стал самозарядный пистолет под патрон 7,65 мм. Весьма честолюбивый выбор, если учесть, что в то время Советская армия как раз объявила конкурс на создание компактного личного оружия – взамен громоздкому и устаревшему пистолету Токарева. Стечкин выбрал за основу схему Браунинга 1897 года и усовершенствовал ее – например, ввел в конструкцию скрытый курок.

На защите один из членов комиссии выразил сомнение, что необычный пистолет с чертежа будет работать. Тогда студент – спросив разрешения – достал из кармана свой дипломный проект, воплощенный в металле, и произвел несколько холостых выстрелов. Стечкин не только удостоился красного диплома, но и был зачислен в конструкторское бюро, которое возглавлял председатель квалификационной комиссии И. Ф. Дмитриев.

Некрасивый пистолет не стреляет

Подающему надежды инженеру сразу была доверена сложная задача – сконструировать оружие, сочетающее свойства пистолета и пистолета-пулемета. Им планировалось вооружать связистов, танкистов, летчиков – всех, кому обычное пехотное оружие обременительно и неудобно. Эта концепция не потеряла актуальности и сегодня, только теперь она называется на западный манер – PDW (Personal defense weapon – персональное оружие обороны).

В мае 1948 года Стечкин получает техническое задание и в этом же году сдает первый образец на заводские испытания. Он вновь отдает предпочтение браунинговской схеме, но на этот раз она его подводит: пистолет получается ненадежным, тяжелым и… некрасивым. «Я люблю оружие, приятное для человека, доверительное, — впоследствии скажет конструктор. – Важна эффективность, простота в производстве, и все-таки я всегда начинаю с внешнего вида».

Пришлось переделывать: в основу будущего АПС молодой инженер положит схему работы автоматики по принципу свободного затвора. Пожалуй, самую простую схему, которою только можно реализовать в самозарядном пистолете. Компоновка была рационализирована: так, возвратная пружина «переехала» из-под ствола на сам ствол. Добавился замедлитель темпа стрельбы и разобщитель ударника с курком – пистолет стал комфортнее в стрельбе и безопаснее в обращении.

Новый вариант был отправлен на огневые испытания в 1949 году – в рамках обширной испытательной программы из него было сделано 20 тысяч выстрелов. Государственная комиссия пришла к выводу, что пистолет значительно превосходит испанскую «Астру 903» (единственного на тот момент прямого аналога АПС) и практически не уступает полноразмерному пистолету-пулемету Судаева (ППС-43). При этом образец Стечкина обошел конкурирующие конструкции Воеводина и Калашникова, которые не до конца соответствовали техзаданию.

После выпуска пробной партии и проведения войсковых испытаний, он был принят на вооружение в 1951 году под обозначением «9-мм. автоматический пистолет системы Стечкина» (АПС) в качестве оружия самообороны артиллерийский расчетов и офицерского состава, непосредственно участвующего в боевых действиях.

Пуля из табакерки

Удачный пистолет прославил конструктора; дядя Стечкина рассказывал такую историю: однажды его остановил инспектор ГАИ и, взглянув на документы, отдал честь: «Спасибо за пистолет, товарищ академик!» Заказчиком нового оружия в начале 50-х годов выступило КГБ – Первому главному управлению требовался бесшумный пистолет, замаскированный… под портсигар. Что любопытно, ему даже был присвоен индекс – ТБК-506А.

Для такого необычного оружия Игорю Стечкину потребовалось сначала разработать специальный патрон замкнутого типа – 7.62 мм СП-2. При выстреле шток, размещенный внутри гильзы, выталкивал пулю и запирал пороховые газы, за счет чего достигалась полная беззвучность и отсутствие вспышки. По воспоминаниям конструктора, на испытаниях пуля пробила стену мастерской, с обратной стороны которой висел портрет Сталина: «В пятидесятые такое не поощрялось. Побежали смотреть, она прошла в нескольких сантиметрах от портрета – обошлось».

Спустя полвека Стечкин разработает еще один образец, уже для российских спецслужб – бесшумный револьвер ОЦ-38 «Ворчун» под патрон СП-4. Он весьма необычен по конструкции: в отличие от большинства револьверов, стреляет не из верхней, а из нижней каморы барабана. Это обеспечивает минимальное плечо отдачи, что положительно сказывается на управляемости оружия.

Три в одном

Шпионское оружие, впрочем, не так занимало конструктора как автоматические пистолеты – до конца жизни Стечкин оставался приверженцем технических решений, воплощенных в АПС. В 90-х годах он разрабатывает ОЦ-23 «Дротик» и ОЦ-33 «Пернач», примечательные крайне оригинальной конструкцией.

Чтобы сохранить простую и надежную схему автоматики со свободным затвором (уже не годящуюся для мощных современных патронов), Стечкин ввел в конструкцию массивный подвижный ствол – откатываясь назад, затвор зацепляет подпружиненный блок ствола и движется с ним. Такое решение позволяет существенно снизить скорость отката, что уменьшает нагрузку, как на механизмы оружия, так и на стрелка – особенно при стрельбе очередями.

Другое новшество пистолетов – фиксированная очередь в три патрона. Такой залп гарантированно нейтрализует противника, даже облаченного в бронежилет. При этом оружие не уйдет с линии прицеливания: по отзывам пользователей, отдача «Дротика» по ощущениям сравнима с «мелкашкой». К сожалению, выпуск этого пистолета был ограничен пробной серией, а «Пернач» так и вовсе остался экспериментальным образцом.

Больше повезло мультикалиберному (9Х18, 7,62Х25 и 9Х19 мм) пистолету «Бердыш», созданному под руководством Стечкина в рамках темы НИОКР «Грач». Хоть он и был снят с армейского конкурса, необычное и элегантное оружие привлекло к себе внимание – и в настоящее время выпускается небольшими партиями в качестве наградного.

tvzvezda.ru

Weaponplace.ru — Стреляющий портсигар

Стреляющий портсигар

В тульском Музее оружия к 85-летию со дня рождения знаменитого конструктора Игоря Стечкина выставлен сверхсекретный стреляющий портсигар его авторства. В историю стрелкового оружия Стечкин (1922-2001) вошел как создатель и сегодня популярного в спецподразделениях автоматического пистолета АПС В тульском Музее оружия к 85-летию со дня рождения знаменитого конструктора Игоря Стечкина выставлен сверхсекретный стреляющий портсигар его авторства. Как передает ИТАР-ТАСС, это изделие конструктор изготовил по заказу органов госбезопасности в середине 50-х годов. В обычную портсигарную коробку Стечкин вмонтировал три ствола, заряжавшихся специальными патронами. Спусковое устройство маскировалось под обычную защелку. Для убийства человека можно было лишь предложить ему папиросу, протянуть портсигар и «открыть крышку». Такие портсигары состояли на вооружении агентуры НКГБ-КГБ.

Под что можно замаскировать оружие: зажигалка, коробок, спичка.

weaponplace.ru

Стреляющий портсигар Стечкина: сделано для КГБ

СССР, г. Тула. Центральное конструкторское исследовательское бюро спортивно-охотничьего оружия. 1955 год. КГБ желает получить на вооружение нечто эдакое и Игорь Яковлевич Стечкин создает для спецслужб пистолет ТКБ-506, получивший неофициальное название «стреляющий портсигар».

По внешнему виду и габаритам пистолет действительно соответствовал названному предмету, за исключением сквозного окна со спусковым крючком и трех отверстий стволов.

ТКБ-506 был предназначен для бесшумной и беспламенной стрельбы специальным патроном СП-2 с отсечкой пороховых газов.

В связи с тем что длина стволов всего 25 мм, для сохранения убойного действия пули стали изготавливать патроны с усиленным зарядом пороха. В качестве метательного средства применили капсюльный состав 12,7-мм крупнокалиберного патрона. Первые образцы СП-2 изготовил лично И. Я. Стечкин на базе заготовки гильзы патрона образца 1943 года.

По понятным причинам в открытых источниках нет информации ни о серийном выпуске, ни о боевом применении ТКБ-506.

Подробное описание

Три стальных ствола объединены в съемный блок прямоугольной формы, смонтированный в стальном прямоугольном корпусе с овальным сквозным отверстием, образующим спусковую скобу. Каналы стволов нарезные; запирание осуществляется затвором. Прицельные приспособления состоят из стальных овальной мушки и постоянного целика, расположенных на верхней части корпуса. Ударно-спусковой механизм куркового типа стремя курками, смонтированными в затворе сложной формы, и спусковым крючком в виде клавиши.

Предохранитель ТКБ-506 автоматический, в виде прямоугольной клавиши в верхней части спускового крючка. Корпус состоит из двух частей (крышек), соединенных рояльной петлей; под срезом блока стволов защелка в виде кнопки с насечкой.

На внутренней поверхности верхней крышки нанесена надпись – ТКБ-506 (ТКБ – аббревиатура от «Тульское конструкторское бюро»; индекс присвоенный изделию на этапе разработки), № 10 (заводской номер).

На среднем стволе, на внутренней поверхности нижней крышки под стволами, на механизме запирания коробки, на внутренней поверхности верхней крышки пистолета рядом с механизмом запирания, на внутренней поверхности нижней крышки под спусковым устройством, на каждом из трех шептал, на боковой поверхности блока стволов также выбито: № 10.

На крайнем правом шептале, на среднем шептале и на крайнем левом шептале выгравированы порядковые номера 1,2,3. Такие же номера есть на соответствующих им стволах и курках.

Калибр, мм 7,62

Длина ствола, см 2,5

Вес, кг 044

Боеприпас 7,62×34,8 СП-2

Начальная скорость пули, м/сек 170

Размеры, см 11,0×9,2×2,0

Знаете, с такой штукой выражение “стрельнуть сигаретку” приобретает совершенно иной смысл.

Также с легкостью можно представить, как к вам подходит мрачный тип с недобрыми намерениями, просит сигаретку, в то же время засовывая свою руку в карман в поисках ствола, а вы такие *бах* с портсигара, разворачиваетесь и пафосно говорите: “Курение убивает, сударь”.

P.S. В общем, как вам такая штука?
