Гарпуны и подводные ружья своими руками

Гарпуны и подводные ружья



Гарпун-самострел

Представляю вам описание наипростейшего оружия для подводной охоты, оно достаточно легкое и с хорошей силой боя.

На рисунке изображен разрез пружинного самострела.



Рис. 1. Пружинное подводное ружье:
 1 — гарпун, 2 — втулка, 3 — винт М3, 4 — ствол, 5 — поршень, 6 — боевая пружина, 7 — обойма, 8 — втулка, 9 — винт М3, 10 — крючок, 11 — вкладыш, 12 — пружина предохранителя, 13 — пружина шептала, 14 — шептало, 15 — предохранитель, 16 — спусковой крючок, 17 — ось тяги намотки линя, 18 — ручка, 19 — тяга намотки линя.

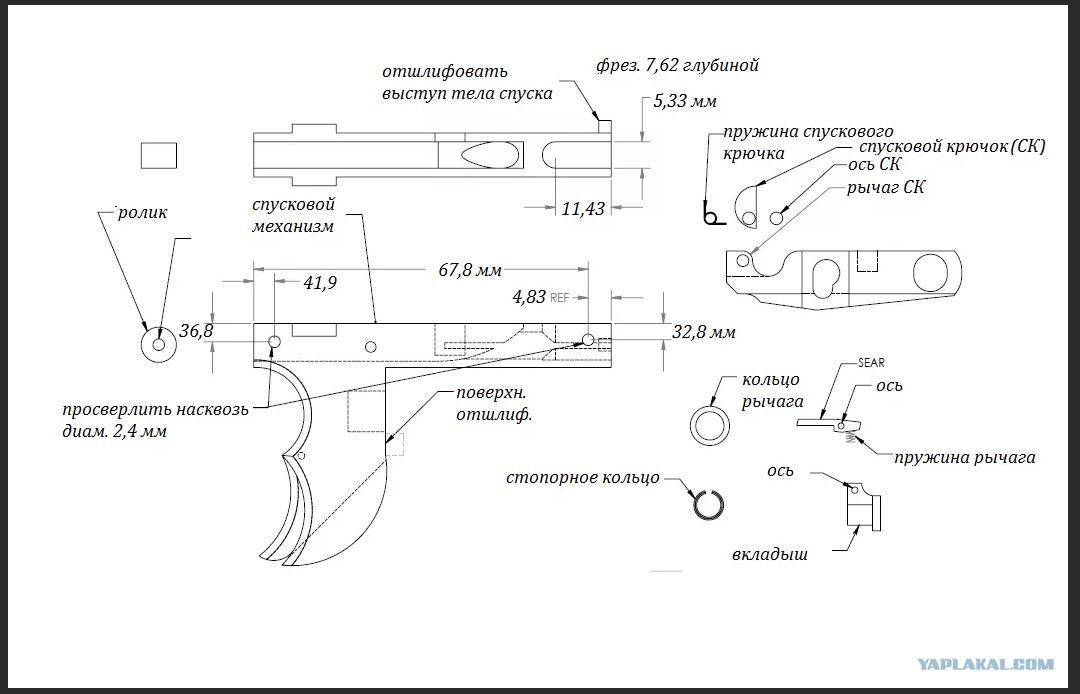

Чертежи деталей самострела

ГАРПУН — из стального прутка  5 мм («серебрянка»). На одном из его концов нарезается резьба М5 и сверлится отверстие для линя. После механической обработки гарпун закаливается. Втулка — направляющая для гарпуна — вытачивается из нержавеющей стали или дюралюминия.

СТВОЛ — это труба 12х1 мм. Материал — латунь или нержавеющая сталь. Для свободного прохода воды при выстреле или зарядке по всей поверхности ствола насверливаются отверстия  4-5 мм с шагом около 10 мм. Поршень вытачивается из нержавеющей стали или дюралюминия.
 Между прочим, и втулки, и поршень можно сделать из отрезков трубки 10х2,5 мм, что полностью исключит токарные работы при изготовлении ружья.

БОЕВАЯ ПРУЖИНА навита из проволоки марки ОВС  1,6 мм. Первоначально на стержень  6 мм виток к витку навивается проволока, которая затем растягивается до получения необходимого шага — 4,5 мм. Чтобы при обработке пружины не было остаточных деформаций, проволоку необходимо отпустить, то есть нагреть примерно до 300°С и остудить до комнатной температуры. Концевые витки, раскалив докрасна, необходимо подогнуть таким образом, чтобы их плоскость была перпендикулярна оси пружины.

ОБОЙМА вырезается из листовой латуни или нержавеющей стали толщиной 1 мм. Отверстия на ее боковых поверхностях желательно выпиливать, вложив дощечку подходящего размера после того, как заготовка будет согнута.

Это позволит избежать погрешностей в расположении отверстий на правой и левой щеках обоймы. При сборке обойму припаивают к стволу, ориентируясь на положение прорези.

КРЮЧОК предназначен для наматывания на него гарпунного линя. Он выпиливается из латуни или нержавеющей стали и припаивается к концу ствола.

ВКЛАДЫШ текстолитовый, он предназначен для крепления плоских возвратных пружин. Вкладыш приклепывается к обойме, пружины также приклепываются к вкладышу. Заклепки желательно применять стальные, в крайнем случае можно воспользоваться обычными гвоздями.

ПРУЖИНЫ ПРЕДОХРАНИТЕЛЯ предназначены для фиксации предохранителя в двух устойчивых положениях. Материалом служит стальная лента толщиной 0,5 мм марки 65Г или У10А. Прикреплять пружины к обойме целесообразнее всего винтами или заклепками.

ТЯГА для намотки линя представляет собой кусок стальной проволоки толщиной 2 мм. Один из ее концов сгибается в кольцо, с помощью которого тяга прикрепляется к спусковому крючку.
