Подкалиберные снаряды настоящего и будущего » Военное обозрение

Одной из задач современного основного боевого танка является уничтожение аналогичной техники противника, для чего ему требуются мощное орудие и соответствующие бронебойные снаряды. На вооружении российских танков имеются несколько противотанковых боеприпасов, позволяющих бороться с хорошо защищенной техникой противника. Кроме того, в ближайшем будущем в крупносерийное производство должны пойти новые образцы, предназначенные для использования с вооружением перспективной техники.

Наиболее высокие характеристики бронепробиваемости показывают бронебойные оперенные подкалиберные снаряды (БОПС). Такие боеприпасы появились еще несколько десятилетий назад, и в дальнейшем зарекомендовали себя в качестве удобного средства поражения бронетехники, имеющей мощную защиту разных типов. Как следствие, в настоящее время именно БОПС оказываются главным инструментом танков для борьбы с другими танками. Развитие этого класса снарядов продолжается.

Серийное «Манго»

По разным данным, на вооружении российских бронетанковых частей в настоящее время имеются БОПС нескольких типов, а наиболее массовым представителем этого класса является изделие 3БМ-42 «Манго». Разработка нового снаряда с повышенным могуществом под шифром «Манго» началась в первой половине восьмидесятых годов. За счет применения тех или иных материалов, технологий и решений следовало повысить бронепробиваемость в сравнении с существующими снарядами. Использовать будущий снаряд 3БМ-42 предполагалось с имеющимися танковыми пушками семейства 2А46.

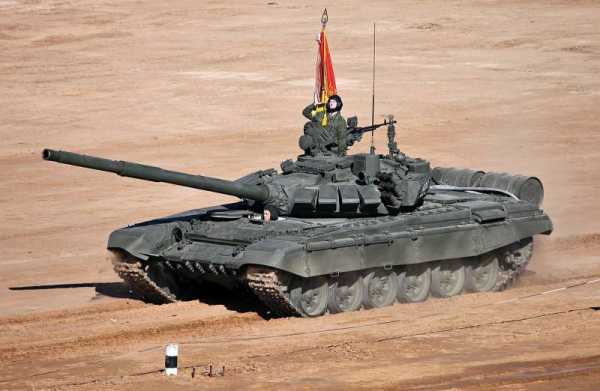

Основной танк Т-72Б3 несет улучшенный автомат заряжания, совместимый со снарядами увеличенной длины. Фото Vitalykuzmin.net

Через несколько лет на вооружение поступил выстрел 3ВБМ-17 с БОПС 3БМ-42. В его состав входит т.н. сгорающий цилиндр, внутри которого жестко крепится ведущее устройство со снарядом. Также для выстрела используется отдельная частично сгорающая гильза со средствами воспламенения. Полости гильзы и цилиндра заполняются трубчатым порохом, обеспечивающим разгон снаряда.

Создатели снаряда «Манго» справились с задачей повышения бронепробиваемости, причем сделали это весьма интересным способом. Снаряд имеет особую конструкцию, за счет которой достигается рост основных характеристик. При этом внешне 3БМ-42 почти ничем не отличается от других изделий своего класса. Этот БОПС полый цилиндрический корпус малого диаметра, выполненный из стали и оснащенный хвостовым стабилизатором. Передний торец корпуса закрывается баллистическим колпачком и т.н. бронебойным демпфером. В полости корпуса один за другим находятся два вольфрамовых сердечника, удерживаемых на месте при помощи рубашки из легкоплавкого металла.

На снаряд устанавливается сбрасываемое ведущее устройство, выполненное из алюминия. Оно имеет коническую форму с расширяющейся передней частью. Взаимодействие с каналом ствола обеспечивается несколькими кольцами на внешней поверхности устройства. Выстрел 3ВБМ-17, включающий цилиндр, снаряд и ведущее устройство, имеет длину 574 мм при диаметре 125 мм. Масса собственно снаряда – 4,85 кг.

Выстрел 3ВБМ-17 со снарядом 3БМ-42 «Манго». Фото Fofanov.armor.kiev.ua

Сгорание пороха в гильзе и цилиндре позволяет разогнать снаряд с ведущим устройством до скорости не более 1700 м/с. После выхода из ствола ведущее устройство сбрасывается. При попадании в цель происходит расплавление удерживающей рубашки, после чего вольфрамовые сердечники могут пробить броню. Максимальная бронепробиваемость на дистанции 2 км определяется в 500 мм. При угле встречи 60° на той же дистанции эта характеристика сокращается до 220 мм.

Выстрел 3ВБМ-17 со снарядом 3БМ-42 был принят на вооружение в 1986 году и заметным образом повлиял на боевые качества всех существующих основных танков Советской армии. Это изделие до сих пор используется в танковых войсках и является едва ли не основой их арсеналов. Впоследствии была проведена модернизация, заключавшаяся в увеличении длины корпуса и сердечников. В результате этого «Манго-М» весит 5 кг и может пробивать до 270 мм брони при угле 60°.

Долгий путь «Свинца»

Вскоре после появления БОПС «Манго» в нашей стране начались известные неприятные события, ударившие по массе сфер, в том числе по разработке перспективных снарядов для танковых пушек. Только к концу девяностых годов удалось получить реальные результаты в виде очередного снаряда с повышенными характеристиками. Этот боеприпас стал итогом опытно-конструкторской работы с шифром «Свинец».

Схема изделия «Манго». Рисунок Btvt.narod.ru

Имеющийся опыт показывал, что дальнейший рост основных боевых характеристик связан с обязательным увеличением длины снаряда. Такой параметр был доведен до 740 мм, однако этот факт не позволял использовать будущий снаряд с существующими автоматами заряжания танков. В результате в очередной проект модернизации бронетехники пришлось включать обновление автоматики, обслуживающей пушку.

С точки зрения общего облика выстрел 3ВБМ-20 со снарядом 3БМ-46 «Свинец-1» в некоторой мере похож на более старый 3ВБМ-17 и так же состоит из снаряда в сгорающем цилиндре и гильзы с металлическим поддоном. При этом конструкция самого снаряда серьезно отличается от существующей. На этот раз было решено использовать монолитный сердечник из обедненного урана (по другим данным, из вольфрамового сплава), фактически являющийся основой снаряда. К металлическому сердечнику присоединяется баллистический колпачок и хвостовые стабилизаторы, диаметр которых меньше калибра ствола.

Для более длинного снаряда было создано улучшенное ведущее устройство. Оно отличается большой длиной и наличием двух зон контакта. В передней части устройства имеется крупный цилиндр привычного вида, а вторая зона создается тремя задними опорами. После выхода из ствола такое ведущее устройство сбрасывается и освобождает снаряд.

«Манго-М» и гильза с метательным зарядом. Фото Btvt.narod.ru

Согласно доступным данным, «Свинец-1» имеет массу 4,6 кг и способен разгоняться до скорости 1750 м/с. За счет этого он пробивает до 650 мм гомогенной брони при дистанции выстрела 2000 м и нулевом угле встречи. Известно о существовании проекта «Свинец-2», предусматривавшего замену сердечника изделием из другого материала. Таким образом, в арсеналах могли появиться схожие снаряды из урана и вольфрама.

Из-за большой длины снаряд нового типа не мог использоваться с существующими автоматами заряжания серийных танков. Эта проблема была решена в середине двухтысячных годов. Бронемашины Т-90А новых серий комплектовались доработанными автоматами, совместимыми с «длинными» снарядами. В дальнейшем аналогичную аппаратуру стали получать модернизируемые Т-72Б3. Таким образом, значительная часть техники бронетанковых войск может использовать не только сравнительно старые «Манго» с ограниченными характеристиками.

«Вакуум» для «Арматы»

Наблюдаемый рост характеристик защиты танков вероятного противника является самым настоящим вызовом для разработчиков вооружения. Дальнейшие научно-исследовательские работы привели к выводам о необходимости нового увеличения длины боеприпаса. Оптимальное соотношение характеристик мог показать БОПС длиной 1000 мм, однако такой снаряд, по очевидным причинам, не мог использоваться с пушкой 2А46 и ее автоматом заряжания.

Снаряд 3БМ-46 с ведущим устройством. Фото Fofanov.armor.kiev.ua

Выходом из такого положения являлось создание совершенно нового орудия с дополнительным оснащением. Перспективная пушка в дальнейшем получила известность под индексом 2А82, а новый снаряд получил шифр «Вакуум». С определенного времени новый комплекс вооружения стали рассматривать в контексте проекта перспективного танка «Армата». В случае успешного завершения работ по орудию и БОПС, новый танк мог получить их в качестве основного вооружения.

Согласно некоторым источникам, проект «Вакуум» свернули в пользу новых разработок. В связи с началом разработки орудия 2А82-1М вместо такого снаряда было предложено создать менее крупный БОПС с шифром «Вакуум-1». Он должен был иметь длину «всего» 900 мм и оснащаться твердосплавным сердечником. В недавнем прошлом представители оборонной промышленности упоминали, что к разработке нового снаряда привлечены организации из состава «Росатома». Их участие обусловлено необходимостью применения обедненного урана.

По некоторым данным, параллельно создается снаряд под названием «Вакуум-2». По своей конструкции он должен быть похож на изделие с единицей, но при этом отличаться материалом. Его предлагается делать из вольфрамового сплава, более привычного для отечественных БОПС. Также для использования с орудием 2А82-М создаются осколочно-фугасный боеприпас с управляемым подрывом с шифром «Тельник» и управляемая ракета 3УБК21 «Спринтер». Точные сведения о создании нового 125-мм кумулятивного снаряда пока отсутствуют.

Основной танк Т-14 с орудием 2А82-1М. Фото НПК «Уралвагонзавод» / uvz.ru

Облик и точные технические характеристики перспективных БОПС семейства «Вакуум» пока не уточнялись. Известно лишь то, что снаряд с урановым сердечником будет пробивать порядка 900-1000 мм гомогенной брони. Вероятно, такие характеристики удастся получить при идеальном угле попадания. Прочие подробности отсутствуют.

Перспективный «Грифель»

Согласно различным сообщениям прошлых лет, перспективные танки отечественной разработки также должны были получить бронебойный снаряд под названием «Грифель». Впрочем, информации о нем было не слишком много, что приводило к путанице и заблуждениям. Так, некоторое время считалось, что «Грифель» предназначается для новых 125-мм пушек. Теперь известно, что это изделие планируется использовать с более мощным орудием 2А83 калибра 152 мм.

По всей видимости, снаряд для пушек повышенной мощности по своему облику будет похож на других представителей своего класса. Он получит сердечник большого удлинения, оснащенный баллистическим колпачком и бронебойным демпфером в головной части, а также стабилизатор сравнительно малого калибра. Ранее сообщалось, что снаряды «Грифель-1» и «Грифель-2» будут оснащаться сердечниками из вольфрама и урана. При этом какие-либо данные о параметрах бронепробиваемости новых снарядов отсутствуют.

Макеты 125-мм орудия 2А82-1М. Фото Yuripasholok.livejournal.com

По разным оценкам, основанных на калибре и предполагаемых энергетических показателях, «Грифели» смогут пробивать не менее 1000-1200 мм гомогенной брони при оптимальном угле попадания. Однако имеются сведения о некоторых характерных проблемах при разработке таких боеприпасов. В силу определенных объективных ограничений эффективность использования энергии выстрела у 152-мм пушек может быть ниже, чем у систем меньшего калибра. Удастся ли справиться с такими проблемами и полностью использовать запас энергии метательного заряда – неизвестно.

Перспективное танковое орудие 2А83 в настоящее время разрабатывается в контексте дальнейшего развития унифицированной гусеничной платформы «Армата». Уже созданный основной танк Т-14 оснащается необитаемой башней с орудием 2А82-1М. В обозримом будущем ожидается появление новой версии танка, отличающейся иным боевым отделением и более мощным орудием 2А83. Вместе с ними улучшенная «Армата» получит и БОПС линейки «Грифель».

Снаряды настоящего и будущего

В настоящее время на вооружении бронетанковых войск имеется несколько бронебойных оперенных подкалиберных снарядов, предназначенных для использования с орудиями достаточно старой, но удачной линейки 2А46. Значительная часть основных танков существующих моделей имеет сравнительно старую автоматику заряжания, и потому могут использовать только снаряды «Манго» и более старые изделия. Одновременно с этим танки Т-90А поздних серий, а также модернизированные Т-72Б3 комплектуются улучшенными автоматами заряжания, благодаря которым могут применять сравнительно длинные снаряды линейки «Свинец».

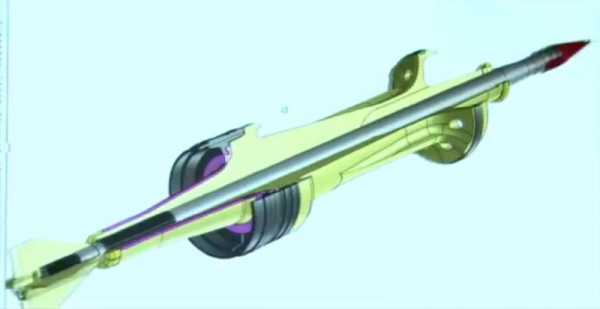

Предполагаемый облик БОПС типа «Грифель». Рисунок Otvaga2004.mybb.ru

БОПС 3БМ-42 и 3БМ-46 имеют достаточно высокие характеристики, и благодаря этому способны бороться с широким кругом целей, присутствующих на поле боя. При этом подкалиберные боеприпасы не являются единственным средством борьбы с танками противника. Для тех же целей наши танки могут применять управляемые ракеты и кумулятивные выстрелы. Таким образом, «Манго», «Свинец» и другие танковые боеприпасы обеспечивают борьбу с различными целями в широком диапазоне дальностей.

Следующее поколение российских танков, пока представленное только машиной Т-14 «Армата», оснащается новым орудием 2А82-1М, показывающим более высокие характеристики и совместимым с новыми боеприпасами. Новое семейство снарядов и ракет обеспечит заметный рост боевых качеств и вполне способно вывести «Армату» на лидирующие позиции в мире.

Не секрет, что в недавнем прошлом наметилось существенное отставание отечественных БОПС от современных зарубежных образцов. Однако ситуация постепенно меняется, и на вооружение поступают новые образцы подобного рода. В обозримом будущем бронетанковые части получат принципиально новые боевые машины с современным вооружением и боеприпасами. Есть все основания полагать, что разрыв, как минимум сократится. Более того, нельзя исключать и возможность опережения зарубежных конкурентов с понятными последствиями для боеспособности армии.

По материалам сайтов:
http://vpk.mane/
http://ria.ru/
http://tass.ru/
http://otvaga2004.ru/
http://btvt.narod.ru/
http://russianarms.ru/
http://fofanov.armor.kiev.ua/
http://gurkhan.blogspot.com/
http://bmpd.livejournal.com/

topwar.ru

Подкалиберные боеприпасы — это… Что такое Подкалиберные боеприпасы?

Бронебойный подкалиберный снаряд с неотделяющимся поддоном катушечной формы БПС с неотделяющимся поддоном баллситической формы

Подкалиберные боеприпасы — боеприпасы, диаметр боевой части которого меньше диаметра ствола. Применяется в основном для увеличения начальной скорости боеприпасов. Чаще всего используется для борьбы с бронированными целями. Еще одна область применения — увеличение дальности стрельбы за счет более пологой траектории. Для стабилизации в основном используется оперенная форма. Используются материалы с наибольшим удельным весом — на основе вольфрама, обедненного урана и т. д.

Впервые были применены Вермахтом в конце 1941 года. Однако идея подкалиберных снарядов тогда не была новой. Такие снаряды были предложены в США ещё в 1884 году. Также они разрабатывались и в СССР после Первой мировой войны.

Описание

Подкалиберные бронебойные снаряды предназначены для поражения тяжёлобронированных объектов, в частности, танков. Такой снаряд не имеет ни взрывателя, ни заряда взрывчатого вещества; его бронепробивное действие целиком обусловлено кинетической энергией снаряда, благодаря чему его с определённой натяжкой можно рассматривать как массивную высокоскоростную пулю.

Подкалиберный бронебойный снаряд состоит из корпуса катушечной или иной формы (поддона), в который вставляется тяжёлый сердечник диаметром примерно в три раза меньше калибра орудия. Материалом для сердечника служат металлокерамические сплавы, обладающие высокой прочностью. В середине XX века эту роль преимущественно выполняли карбиды вольфрама; позднее получили распространение сердечники из обеднённого урана.

Поддон обеспечивает удержание сердечника в стволе, и служит своеобразным поршнем, принимая на себя давление газов при выстреле, тем самым обеспечивая разгон всего снаряда. У снарядов с отделяющимся поддоном по выходе из ствола поддон срывается с сердечника набегающим потоком воздуха или, в случае нарезного орудия, центробежной силой. За счёт меньшей, чем у обычного снаряда, массы, дульная скорость сердечника значительно превышает таковую для иных типов снарядов (по некоторым данным, 1600 м/с против 800—1000 м/c), а небольшой диаметр сердечника гарантирует низкое сопротивление воздуха при полёте. Для обеспечения устойчивости полёта и повышения кучности сердечнику придают специальные аэродинамические формы либо снабжают небольшим оперением.

При ударе снаряда в броню массивный сердечник пробивает в ней отверстие небольшого диаметра; его кинетическая энергия при этом частично расходуется на разрушение брони, но большей частью переходит в тепловую. Раскалённые до высоких температур осколки сердечника и брони летят в заброневое пространство расходящимся конусом, поражая экипаж танка, выводя из строя механизмы и оборудование и создавая многочисленные очаги возгорания. Сердечники из обеднённого урана из-за своей высокой пирофорности при разрушении самовозгораются.

По своему действию подкалиберные бронебойные снаряды на дальностях до 1000 м обладают существенно большей бронепробиваемостью, чем калиберные бронебойные снаряды.

См. также

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 13 апреля 2012.

dic.academic.ru

Подкалиберные снаряды — 25 Июля 2014

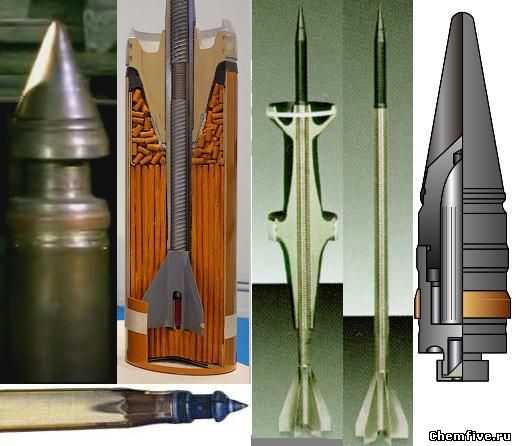

Подкалиберные снаряды – это снаряды, боевая часть которых имеет диаметр меньше, чем диаметр канала ствола. В отличие от надкалиберных снарядов, подкалиберные снаряды применяют для достижения больших скоростей поражающей части снаряда в ущерб массе боевой части.    Подкалиберный снаряд состоит из тяжелого и прочного сердечника в форме иглы или оперенной стрелы, окруженного корпусом снаряда из легкого сплава. Легкий корпус имеет диаметр соответствующий диаметру канала ствола и ведущие пояски из цветного металла. Общая масса снаряда получается значительно меньше, чем масса любого другого снаряда для данного орудия, за счет этого достигается высокая начальная скорость. Подкалиберные снаряды подразделяют на два типа: с отделяющимся поддоном и с не отделяющимся поддоном. Снаряд с отделяющимся поддоном после выхода из канала ствола сбрасывает легкую оболочку и к цели летит только тяжелый, тонкий и прочный сердечник имеющий диаметр в разы меньше диаметра канала ствола. Это дает огромный выигрыш в аэродинамике (не нужно тащить за собой легкий “парашют” калиберной оболочки). Но, этот вариант требует использования перьевого стабилизатора на конце сердечника и кроме того, для обеспечения безотказного сбрасывания оболочки требуется более точное изготовление всех деталей снаряда и повышается сложность устройства снаряда. Это может поднять стоимость снаряда в разы.     При этом в момент удара в цель, свободно летящий сердечник имеет меньшую устойчивость и при больших углах встречи с броней он склонен давать рикошет. Мягкая и легкая оболочка сердечника в момент удара в цель несколько стабилизирует и направляет сердечник, что повышает устойчивость сердечника во время вхождения в броню.     Следует отметить, что в обоих случаях, тем более, для снаряда с не отделяющимся поддоном, дистанция эффективного поражения танка невысока. Обычно, для большинства противотанковых и танковых орудий калибром 76-155 мм до 600 — 800 метров подкалиберный снаряд имеет более высокую пробивную способность, чем бронебойный калиберный снаряд. Для дистанций более 1200 метров калиберный бронебойный снаряд имеет большую пробивную силу, чем подкалиберный снаряд. Снижение пробивной способности подкалиберного снаряда с отделяющимся поддоном связано с потерей сердечника устойчивости, как следствие, больших углов встречи с целью. Для подкалиберного снаряда с неотделяющимся поддоном низкая дальность эффективного огня обусловлена быстрой потерей скорости легким снарядом (из-за аэродинамического сопротивления).     Поэтому, для подкалиберных снарядов калибром до 76 мм используют обычно не отделяющийся поддон, для снарядов калибром более 120 мм обычно используют отделяющийся поддон.    Некоторым недостатком подкалиберных снарядов является малая масса боевой части (сердечника). В отличие от калиберных бронебойных снарядов, тонкий сердечник частично разрушается при прохождении брони, так же, при ударе о броню высекаются искры. Искры и обломки сердечника подкалиберного снаряда веером влетают в отверстие в броне и поражают экипаж и узлы боевой машины. В кумулятивном снаряде поражение наносится в основном искрами, ударной волной, каплями и осколками брони. Воздействие ударной волны значительно в случае относительно тонкой брони, когда образуется отверстие значительно размера (например, при обстреле БТР или БМП снарядами большой мощности). Для калиберного снаряда происходит пробивание брони практически не фрагментированным (от него мало что отвалилось) бронебойным сердечником (который в 2-4 раза больше в диаметре, чем бронебойный сердечник подкалиберного снаряда). Помните песню про танкистов: “…в танк ударила болванка – прощай родимый экипаж, четыре трупа возле танка дополнят утренний пейзаж …”. Это про калиберный бронебойный снаряд, он обладает большим разрушительным действием внутри танка (например, при пробивании стенки снарядного ящика или выведении из строя двигателя). Для подкалиберного снаряда более характерно заброневое действие веером сравнительно мелких осколков.     В целом, подкалиберные снаряды уже пережили свой золотой век (1940 – 1970-е годы), несмотря на некоторые высокотехнологичные разработки в этом направлении (например, сердечники из обедненного урана). Будущее за кумулятивными и термобарическими боеприпасами. Главный недостаток подкалиберных снарядов – ограниченная дальность эффективного поражения бронированных целей (до 1-1,5 км). Такая дальность еще терпима для переносного противотанкового гранатомета, но не для тяжелого орудия или танковой пушки. Сегодня сильная сторона поражает танки противника при помощи авиации и крылатых ракет, а слабая сторона предпочитает противотанковые мины и переносные гранатометы с кумулятивной боевой частью. Подкалиберным снарядам осталось место только в случайной встрече примерно равных по силе танковых соединений в ближнем бою. Сегодня наиболее рентабельная тактическая ниша для подкалиберных снарядов – малокалиберные (калибр до 40 мм) автоматические орудия (в том числе авиационные) и винтовки для поражения техники. В этих амплуа подкалиберные снаряды могут повысить эффективность противотанковой обороны соединений вооруженных таким оружием.     Очень широко применяются в современном бою подкалиберные пули для стрелкового оружия, что в 1,5-2 раза повышает поражающее действие оружия по бронированным целям.

www.chemfive.info

Подкалиберные боеприпасы — Википедия

Материал из Википедии — свободной энциклопедии

БПС с неотделяющимся поддоном катушечной формы БПС с неотделяющимся поддоном баллистической формы

Подкалиберные боеприпасы — боеприпасы, диаметр боевой части (сердечника) которых меньше диаметра ствола. Чаще всего используются для борьбы с бронированными целями. Увеличение бронепробиваемости по сравнению с обычными бронебойными боеприпасами происходит за счёт увеличения начальной скорости боеприпасов и удельного давления в процессе пробития брони. Для изготовления сердечника используются материалы с наибольшим удельным весом — на основе вольфрама, обеднённого урана и другие. Для стабилизации полёта у современных подкалиберных боеприпасов, как правило, используется оперение.

Описание

Подкалиберный оперённый бронебойный снаряд. Процесс отделения поддона

Подкалиберные бронебойные снаряды предназначены для поражения тяжёлобронированных объектов, в частности, танков. Такой снаряд, как правило, не имеет ни взрывателя, ни заряда взрывчатого вещества; его бронепробивное действие целиком обусловлено кинетической энергией снаряда, благодаря чему его с определённой натяжкой можно рассматривать как массивную высокоскоростную пулю.

Подкалиберный бронебойный снаряд состоит из корпуса катушечной или иной формы (поддона), в который вставляется тяжёлый сердечник диаметром обычно примерно в три раза меньше калибра орудия. Материалом для сердечника служат металлокерамические сплавы, обладающие высокой прочностью. В середине XX века эту роль преимущественно выполняли карбиды вольфрама, позднее получили распространение сердечники из обеднённого урана. Поддон обеспечивает удержание сердечника в стволе, и служит своеобразным поршнем, принимая на себя давление газов при выстреле, тем самым обеспечивая разгон всего снаряда. За счёт меньшей, чем у обычного бронебойного, массы снаряда, дульная скорость подкалиберного боеприпаса значительно вырастает (по некоторым данным, 1600 м/с против 800—1000 м/c), что обеспечивает увеличение бронепробиваемости.

При ударе снаряда в броню массивный сердечник пробивает в ней отверстие небольшого диаметра, его кинетическая энергия при этом частично расходуется на разрушение брони, но большей частью переходит в тепловую. Раскалённые до высоких температур осколки сердечника и брони летят в заброневое пространство расходящимся конусом, поражая экипаж танка, выводя из строя механизмы и оборудование и создавая многочисленные очаги возгорания. Кроме этого, сердечники из обеднённого урана из-за своей высокой пирофорности при разрушении самовозгораются.

По своему действию подкалиберные бронебойные снаряды обладают существенно большей бронепробиваемостью, чем калиберные бронебойные снаряды. В ходе операции «Буря в пустыне» танковые части ВС США в составе войск коалиции с помощью бронебойного снаряда М829 — подкалиберного снаряда на обеднённом уране — поражали цели на дистанциях до 3000 м^[1].

Видео по теме

Разновидности

Существуют различные виды конструкции подкалиберных боеприпасов:

• С неотделяющимся поддоном (англ. Armour-piercing, composite rigid, сокр. APCR) — представляют собой тело снаряда из лёгкого металла с твёрдосплавным сердечником. Весь полёт до цели такой снаряд проходит как единое целое, а в процессе пробивания бронезащиты цели участвует только сердечник, отделяющийся от поддона при столкновении с броней. Сравнительно большое аэродинамическое сопротивление (как у обычного бронебойного снаряда) при небольшой массе приводит к существенному падению бронепробиваемости и точности с расстоянием.
• С неотделяющимся поддоном, для использования с коническим стволом (англ. Armour-piercing, composite non-rigid, сокр. APCNR) — конструкция поддона обеспечивает его смятие при прохождении по коническому стволу специальной конструкции, за счёт чего уменьшается площадь поперечного сечения снаряда и снижается аэродинамическое сопротивление.
• С отделяющимся поддоном (англ. Armour-piercing, discarding-sabot, сокр. APDS) — конструкция снаряда после выхода из ствола обеспечивает срыв поддона с сердечника набегающим потоком воздуха или, в случае нарезного орудия, центробежной силой. За счёт небольшого диаметра сердечника обеспечивается низкое сопротивление воздуха при полёте.
• Бронебойный оперённый подкалиберный снаряд (англ. Armour-piercing, fin-stabilized, discarding-sabot, сокр. APFSDS) — подкалиберный снаряд с отделяющимся поддоном, где для обеспечения устойчивости полёта и повышения кучности сердечник снабжают небольшим оперением.

См. также

Примечания

wiki2.red

Подкалиберные боеприпасы — Википедия. Что такое Подкалиберные боеприпасы

БПС с неотделяющимся поддоном катушечной формы БПС с неотделяющимся поддоном баллистической формы

Подкалиберные боеприпасы — боеприпасы, диаметр боевой части (сердечника) которых меньше диаметра ствола. Чаще всего используются для борьбы с бронированными целями. Увеличение бронепробиваемости по сравнению с обычными бронебойными боеприпасами происходит за счёт увеличения начальной скорости боеприпасов и удельного давления в процессе пробития брони. Для изготовления сердечника используются материалы с наибольшим удельным весом — на основе вольфрама, обеднённого урана и другие. Для стабилизации полёта у современных подкалиберных боеприпасов, как правило, используется оперение.

Описание

Подкалиберный оперённый бронебойный снаряд. Процесс отделения поддона

Подкалиберные бронебойные снаряды предназначены для поражения тяжёлобронированных объектов, в частности, танков. Такой снаряд, как правило, не имеет ни взрывателя, ни заряда взрывчатого вещества; его бронепробивное действие целиком обусловлено кинетической энергией снаряда, благодаря чему его с определённой натяжкой можно рассматривать как массивную высокоскоростную пулю.

Подкалиберный бронебойный снаряд состоит из корпуса катушечной или иной формы (поддона), в который вставляется тяжёлый сердечник диаметром обычно примерно в три раза меньше калибра орудия. Материалом для сердечника служат металлокерамические сплавы, обладающие высокой прочностью. В середине XX века эту роль преимущественно выполняли карбиды вольфрама, позднее получили распространение сердечники из обеднённого урана. Поддон обеспечивает удержание сердечника в стволе, и служит своеобразным поршнем, принимая на себя давление газов при выстреле, тем самым обеспечивая разгон всего снаряда. За счёт меньшей, чем у обычного бронебойного, массы снаряда, дульная скорость подкалиберного боеприпаса значительно вырастает (по некоторым данным, 1600 м/с против 800—1000 м/c), что обеспечивает увеличение бронепробиваемости.

При ударе снаряда в броню массивный сердечник пробивает в ней отверстие небольшого диаметра, его кинетическая энергия при этом частично расходуется на разрушение брони, но большей частью переходит в тепловую. Раскалённые до высоких температур осколки сердечника и брони летят в заброневое пространство расходящимся конусом, поражая экипаж танка, выводя из строя механизмы и оборудование и создавая многочисленные очаги возгорания. Кроме этого, сердечники из обеднённого урана из-за своей высокой пирофорности при разрушении самовозгораются.

По своему действию подкалиберные бронебойные снаряды обладают существенно большей бронепробиваемостью, чем калиберные бронебойные снаряды. В ходе операции «Буря в пустыне» танковые части ВС США в составе войск коалиции с помощью бронебойного снаряда М829 — подкалиберного снаряда на обеднённом уране — поражали цели на дистанциях до 3000 м^[1].

Разновидности

Существуют различные виды конструкции подкалиберных боеприпасов:

• С неотделяющимся поддоном (англ. Armour-piercing, composite rigid, сокр. APCR) — представляют собой тело снаряда из лёгкого металла с твёрдосплавным сердечником. Весь полёт до цели такой снаряд проходит как единое целое, а в процессе пробивания бронезащиты цели участвует только сердечник, отделяющийся от поддона при столкновении с броней. Сравнительно большое аэродинамическое сопротивление (как у обычного бронебойного снаряда) при небольшой массе приводит к существенному падению бронепробиваемости и точности с расстоянием.
• С неотделяющимся поддоном, для использования с коническим стволом (англ. Armour-piercing, composite non-rigid, сокр. APCNR) — конструкция поддона обеспечивает его смятие при прохождении по коническому стволу специальной конструкции, за счёт чего уменьшается площадь поперечного сечения снаряда и снижается аэродинамическое сопротивление.
• С отделяющимся поддоном (англ. Armour-piercing, discarding-sabot, сокр. APDS) — конструкция снаряда после выхода из ствола обеспечивает срыв поддона с сердечника набегающим потоком воздуха или, в случае нарезного орудия, центробежной силой. За счёт небольшого диаметра сердечника обеспечивается низкое сопротивление воздуха при полёте.
• Бронебойный оперённый подкалиберный снаряд (англ. Armour-piercing, fin-stabilized, discarding-sabot, сокр. APFSDS) — подкалиберный снаряд с отделяющимся поддоном, где для обеспечения устойчивости полёта и повышения кучности сердечник снабжают небольшим оперением.

См. также

Примечания

wiki.sc

Подкалиберные боеприпасы — Википедия

Материал из Википедии — свободной энциклопедии

БПС с неотделяющимся поддоном катушечной формы БПС с неотделяющимся поддоном баллистической формы

Подкалиберные боеприпасы — боеприпасы, диаметр боевой части (сердечника) которых меньше диаметра ствола. Чаще всего используются для борьбы с бронированными целями. Увеличение бронепробиваемости по сравнению с обычными бронебойными боеприпасами происходит за счёт увеличения начальной скорости боеприпасов и удельного давления в процессе пробития брони. Для изготовления сердечника используются материалы с наибольшим удельным весом — на основе вольфрама, обеднённого урана и другие. Для стабилизации полёта у современных подкалиберных боеприпасов, как правило, используется оперение.

Описание

Подкалиберный оперённый бронебойный снаряд. Процесс отделения поддона

Подкалиберные бронебойные снаряды предназначены для поражения тяжёлобронированных объектов, в частности, танков. Такой снаряд, как правило, не имеет ни взрывателя, ни заряда взрывчатого вещества; его бронепробивное действие целиком обусловлено кинетической энергией снаряда, благодаря чему его с определённой натяжкой можно рассматривать как массивную высокоскоростную пулю.

Подкалиберный бронебойный снаряд состоит из корпуса катушечной или иной формы (поддона), в который вставляется тяжёлый сердечник диаметром обычно примерно в три раза меньше калибра орудия. Материалом для сердечника служат металлокерамические сплавы, обладающие высокой прочностью. В середине XX века эту роль преимущественно выполняли карбиды вольфрама, позднее получили распространение сердечники из обеднённого урана. Поддон обеспечивает удержание сердечника в стволе, и служит своеобразным поршнем, принимая на себя давление газов при выстреле, тем самым обеспечивая разгон всего снаряда. За счёт меньшей, чем у обычного бронебойного, массы снаряда, дульная скорость подкалиберного боеприпаса значительно вырастает (по некоторым данным, 1600 м/с против 800—1000 м/c), что обеспечивает увеличение бронепробиваемости.

При ударе снаряда в броню массивный сердечник пробивает в ней отверстие небольшого диаметра, его кинетическая энергия при этом частично расходуется на разрушение брони, но большей частью переходит в тепловую. Раскалённые до высоких температур осколки сердечника и брони летят в заброневое пространство расходящимся конусом, поражая экипаж танка, выводя из строя механизмы и оборудование и создавая многочисленные очаги возгорания. Кроме этого, сердечники из обеднённого урана из-за своей высокой пирофорности при разрушении самовозгораются.

По своему действию подкалиберные бронебойные снаряды обладают существенно большей бронепробиваемостью, чем калиберные бронебойные снаряды. В ходе операции «Буря в пустыне» танковые части ВС США в составе войск коалиции с помощью бронебойного снаряда М829 — подкалиберного снаряда на обеднённом уране — поражали цели на дистанциях до 3000 м^[1].

Разновидности

Существуют различные виды конструкции подкалиберных боеприпасов:

• С неотделяющимся поддоном (англ. Armour-piercing, composite rigid, сокр. APCR) — представляют собой тело снаряда из лёгкого металла с твёрдосплавным сердечником. Весь полёт до цели такой снаряд проходит как единое целое, а в процессе пробивания бронезащиты цели участвует только сердечник, отделяющийся от поддона при столкновении с броней. Сравнительно большое аэродинамическое сопротивление (как у обычного бронебойного снаряда) при небольшой массе приводит к существенному падению бронепробиваемости и точности с расстоянием.
• С неотделяющимся поддоном, для использования с коническим стволом (англ. Armour-piercing, composite non-rigid, сокр. APCNR) — конструкция поддона обеспечивает его смятие при прохождении по коническому стволу специальной конструкции, за счёт чего уменьшается площадь поперечного сечения снаряда и снижается аэродинамическое сопротивление.
• С отделяющимся поддоном (англ. Armour-piercing, discarding-sabot, сокр. APDS) — конструкция снаряда после выхода из ствола обеспечивает срыв поддона с сердечника набегающим потоком воздуха или, в случае нарезного орудия, центробежной силой. За счёт небольшого диаметра сердечника обеспечивается низкое сопротивление воздуха при полёте.
• Бронебойный оперённый подкалиберный снаряд (англ. Armour-piercing, fin-stabilized, discarding-sabot, сокр. APFSDS) — подкалиберный снаряд с отделяющимся поддоном, где для обеспечения устойчивости полёта и повышения кучности сердечник снабжают небольшим оперением.

См. также

Примечания

wikipedia.green

Подкалиберные боеприпасы Википедия

БПС с неотделяющимся поддоном катушечной формы БПС с неотделяющимся поддоном баллистической формы

Подкалиберные боеприпасы — боеприпасы, диаметр боевой части (сердечника) которых меньше диаметра ствола. Чаще всего используются для борьбы с бронированными целями. Увеличение бронепробиваемости по сравнению с обычными бронебойными боеприпасами происходит за счёт увеличения начальной скорости боеприпасов и удельного давления в процессе пробития брони. Для изготовления сердечника используются материалы с наибольшим удельным весом — на основе вольфрама, обеднённого урана и другие. Для стабилизации полёта у современных подкалиберных боеприпасов, как правило, используется оперение.

Описание[ | ]

Подкалиберный оперённый бронебойный снаряд. Процесс отделения секторов поддона.

Подкалиберные бронебойные снаряды предназначены для поражения тяжёлобронированных объектов, в частности, танков. Такой снаряд, как правило, не имеет ни взрывателя, ни заряда взрывчатого вещества; его бронепробивное действие целиком обусловлено кинетической энергией снаряда.

Подкалиберный бронебойный снаряд состоит из корпуса катушечной или иной формы (поддона), в который вставляется тяжёлый сердечник диаметром обычно примерно в три раза меньше калибра орудия. Материалом для сердечника служат металлокерамические твёрдые сплавы, обладающие высокой прочностью и твёрдостью. В середине XX века эту роль преимущественно выполнял карбид вольфрама, позднее получили распространение тяжёлосплавные сердечники из обеднённого урана или сплавов вольфрама. Поддон обеспечивает удержание сердечника в стволе, и служит своеобразным поршнем, принимая на себя давление газов при выстреле, тем самым обеспечивая разгон всего снаряда. За счёт меньшей, чем у обычного бронебойного, массы снаряда, дульная скорость подкалиберного боеприпаса значительно вырастает (по некоторым данным, до 1700 м/с против 800—1000 м/c), что обеспечивает увеличение бронепробиваемости.

При ударе снаряда в броню массивный сердечник пробивает в ней отверстие небольшого диаметра, его кинетическая энергия при этом частично расходуется на разрушение брони, но большей частью переходит в тепловую. Раскалённые до высоких температур осколки сердечника и брони летят в заброневое пространство расходящимся конусом, поражая экипаж танка, выводя из строя механизмы и оборудование и создавая многочисленные очаги возгорания. Кроме этого, сердечники из обеднённого урана из-за своей высокой пирофорности при разрушении самовозгораются.

По своему действию подкалиберные бронебойные снаряды обладают существенно большей бронепробиваемостью, чем калиберные бронебойные снаряды. В ходе операции «Буря в пустыне» танковые части ВС США в составе войск коалиции с помощью бронебойного снаряда М829 — подкалиберного снаряда на обеднённом уране — поражали цели на дистанциях до 3000 м^[1].

Разновидности[ | ]

Существуют различные виды конструкции подкалиб
