Переносное заземление – назначение и установка. Устройство переносного заземления

Думаю, с понятием заземления на бытовом уровне знакомы все. А вот что такое переносное заземление в электроустановках знакомо не каждому. Относительно правил охраны труда при выполнении работ в электроустановках необходимо выполнять определенные меры подготовки рабочего места. С помощью данного средства обеспечивается защита и безопасная работа персонала на токоведущих частях оборудования.

Я не зря назвал переносное заземление «средством», так как оно является дополнительным средством защиты в электроустановках.

Приветствую всех друзья на сайте Электрик в доме. Сегодня мы с Вами разберем из чего состоит переносное заземление (ПЗ), где применяется, как его правильно устанавливать и снимать.

Назначение переносного заземления

Давайте сначала разберем для чего оно необходимо. Как я уже сказал оно для электробезопасности работающих, при выполнении работа на отключенном оборудовании или на оборудовании без напряжения, но которое находится под действием наведенного напряжения.

В чем заключается электробезопасность? Ведь по сути это голый медный провод, соединяющий токоведущие части (шины, провода, шлейфа) и контур заземления. Электробезопасность заключается в защите человека от ошибочной или случайной подачи напряжения на рабочее место, а также защищает от наведенного напряжения.

Если на рабочее место ошибочно будет подано напряжение, за счет установленного переносного заземления произойдет короткое замыкание и отключение оборудования со стороны источника питания.

Не верьте тому, кто говорит, что переносные заземления устанавливаются, только если в электроустановках нет стационарных заземляющих ножей. Также в некоторых случаях ПЗ защищает от действий наведенного напряжения и согласно правил ДОЛЖНО устанавливаться непосредственно на рабочем месте бригады.

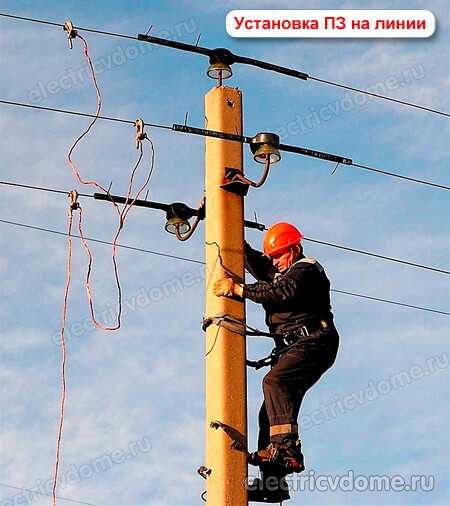

Например, бригада по наряду допуску работает на воздушной линии 110 кВ. Рядом с рабочим местом бригады проходит еще одна линия, которая находится под напряжением. Хотя выведенная в ремонт линия и заземлена с двух сторон (на питающих подстанциях) но участок на месте работ будет под действием наведенного напряжения близи проходящей линии. В таком случае непосредственно на рабочем месте также должно устанавливаться переносное заземление. И это лишь единичный пример.

Устройство переносного заземления

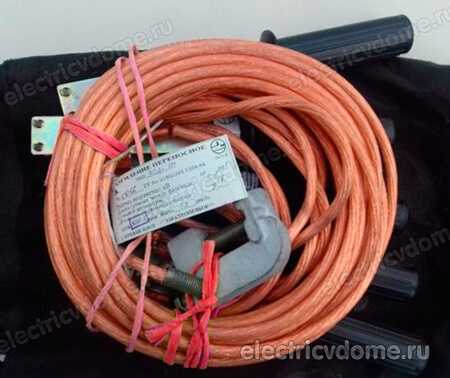

Элементами переносных заземлений являются: проводники для заземления и закорачивания между токоведущими частями различных фаз электрических установок, зажимы для присоединения проводников к токоведущим частям и к заземляющему контуру, а также изолирующие штанги.

Для изготовления заземляющих и закорачивающих проводников используется многожильный гибкий голый провод из меди. Своевременно обнаруживать повреждение жил проводника, уменьшающего его расчетное сечение и приводящего к пережиганию током короткого замыкания, можно только с использованием неизолированных проводов для заземляющих проводников.

Допускается размещать медный проводник в прозрачную оболочку или ПВХ пластика. Размещение провода в прозрачной оболочке гибкой формы позволит защитить его жилы от повреждений механического характера.

Выполнение переносных заземлений производится в качестве трехфазных или однофазных. С помощью трехфазных закорачиваются все три фазы и заземляются с общим заземляющим проводником, с помощью однофазных заземляются токоведущие части каждой в отдельности фазы. Переносные заземления однофазного типа используются в электрических установках с напряжением 110 кВ и выше, в связи с большими расстояниями между фазами и наличием чрезмерно длинных и тяжелых закорачивающих проводников.

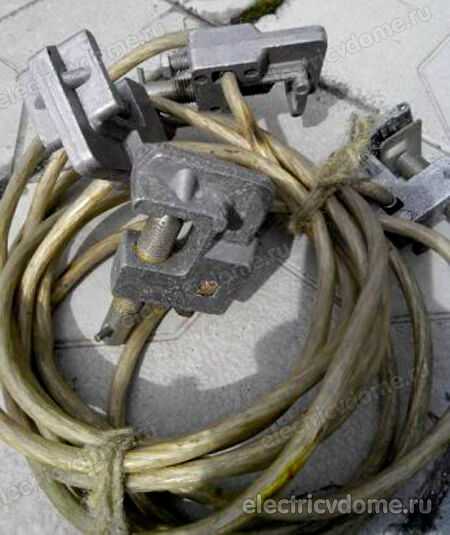

Механизм зажимов для присоединения проводников делает возможным их надежное и прочное закрепление на токоведущих частях через специальную штангу для установки заземления. Присоединение закорачивающих проводников к зажимам осуществляется без переходных наконечников. Обусловлено данное требование тем, что в наконечниках могут иметься тяжело обнаруживаемые неудовлетворительные контакты, которые выгорают при протекании тока короткого замыкания.

Для выполнения соединения между закорачивающими проводниками трехфазного заземления и соединения их к заземляющему проводнику используется простое и надежное опрессовкой или сваркой. Выполнение болтового соединения требует не только соединения болтами, но и пропаивания (лужение) концов медной оплетки припоем. При этом не может допускаться соединение только пайкой, так как температура нагрева заземлений при протекании тока достигает сотен градусов, что влечет за собой расплавление припоя и нарушение соединения.

Конструкция зажимов, с помощью которых закорачивающие провода ПЗ подключаются к шинам должна быть такой, чтобы при протекании тока КЗ переносное заземление не могло быть сорвано с места присоединения никакими динамическими силами.

Чтобы защитить провода от возможного переламывания в местах присоединения их помещают в оболочку в форме пружин из гибкого стального провода.

Требования к переносным заземлениям

Термическая и динамическая устойчивость переносных заземлений к току короткого замыкания является основным требованием, предъявляемым к ним.
Зажимы, используемые для закрепления проводников на токоведущих частях, делаются такими, которые невозможно сорвать никакими динамическими усилиями. Также зажимы должны обеспечивать чрезвычайно надежный контакт, а иначе они перегреются и обгорят при коротком замыкании.

Поскольку результатом протекания тока короткого замыкания становится сильный нагрев закорачивающих проводников, они должны характеризоваться достаточной термической устойчивостью. Благодаря этому они останутся целыми за время отключения релейной защитой участка установки, на который подано напряжение и который закорочен с помощью ПЗ. Необходимо учитывать, что температура плавления меди составляет 1083 градусов Цельсия.

Нагрев и обрыв проводников может привести к появлению на их концах рабочего напряжения электроустановки, поэтому достаточно важным фактором является устойчивость проводников к высоким температурам.

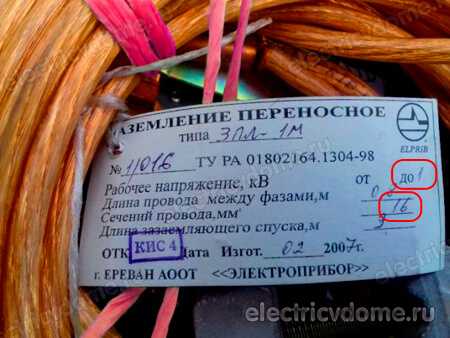

Каждое переносное заземление должно иметь обозначенный на нем номер и сечение заземляющих проводов. Выбиваются такие данные на бирке, которая закреплена на заземлении, либо на наконечнике (струбцине).

Какое сечение провода должно быть для ПЗ

При изготовлении проводов для заземления и закорачивания используются гибкие медные жилы. Поперечное сечение таких проводов должно удовлетворять одному основному требованию — термической стойкости при трехфазном коротком замыкании, и составлять:

1. — в электрических установках напряжением до 1000 В – НЕ МЕНЕЕ 16 мм2;
2. — в электрических установках напряжением выше 1000 В – НЕ МЕНЕЕ 25 мм2.

Применение проводников меньше данных сечений запрещено.

Определение сечения проводов переносных заземлений, на основании требований термической стойкости для электрических станций, подстанций и линий электропередачи, должно допускаться при следующих температурах: +850 градусов Цельсия – конечная, +30 градусов Цельсия – начальная.

Проводники переносных заземлений для электроустановок напряжением от 6 до 10 кВ при существенных показателях токов короткого замыкания имеют очень большое сечение (120 — 185 кв.мм.), являются тяжелыми и ими сложно пользоваться. В этих случаях разрешается использование двух и более переносных заземлений, посредством их параллельной установки одних вблизи других.

Расчет сечения проводников в сетях с заземленной нейтралью осуществляется по току однофазного короткого замыкания. Что касается систем с изолированной нейтралью, то здесь станет достаточным обеспечение термической устойчивости при двухфазном КЗ.

Чтобы выполнить расчет сечения проводников для переносного заземления можно воспользоваться одной из формул:

где Iуст — ток короткого замыкания, протекающий через ПЗ, Ампер; tср – время отключения (срабатывания) релейной защиты, сек.

Правила установки переносных заземлений

Установка переносных заземлений осуществляется на токоведущих частях с любой стороны участка электроустановки, который отключается для производства работ.

В случае разделения участка, на котором производятся работы, с помощью коммутационного устройства (выключателя, разъединителя) на части или при работе нарушении целости токоведущих частей участка (снятии части проводов и т.п.) и одновременном появлении опасности возникновения наведенного напряжения от соседних линий, на каждом отдельном участке должна осуществляться установка отдельного заземления.

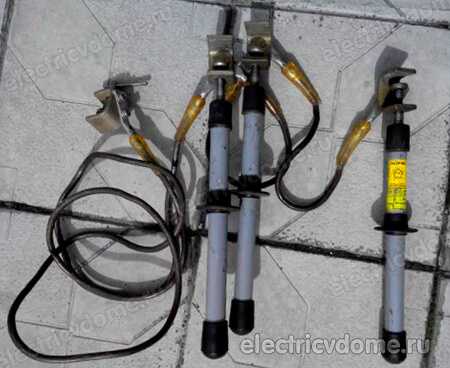

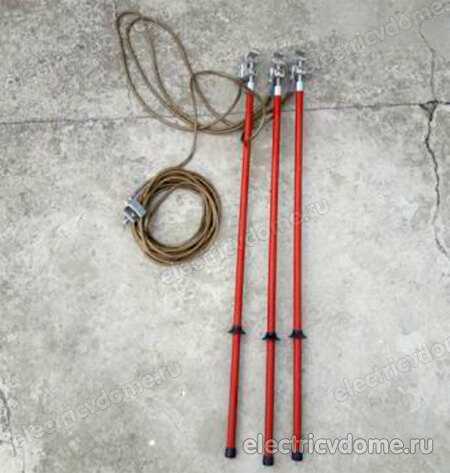

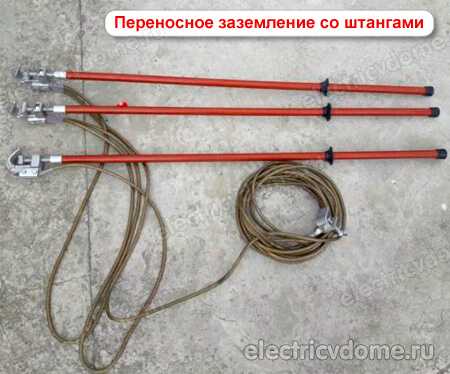

При установке переносных заземлений на токоведущие части используется изолирующая штанга. С ее помощью струбцина ПЗ надежно фиксируется на токоведущей части. Изолирующая штанга может быть как встроенной и составлять одно целое с зажимом, так и съемной для поочередного наложения ПЗ на каждую фазу.

Заземляющий проводник необходимо присоединить к заземленной конструкции или заземляющей шине, а после этого проверить отсутствие напряжения на токоведущих частях с помощью указателя напряжения. Далее через использование штанги зажимы заземления нужно поочередно накладывать и закреплять на токоведущие части всех фаз. Выполнение зажимов может осуществляться в ручном режиме или в диэлектрических перчатках, при неприспособленности штанги для закрепления зажимов.

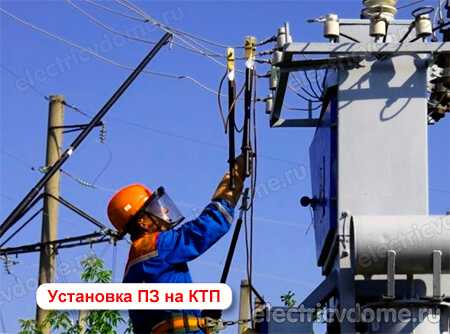

Установка заземления в распределительных устройствах производится с земли либо пола, или с лестницы, без поднятия на еще не заземленное оборудование. При невозможности установки и закреплении заземления на шинах с земли или лестницы, подъем для этой цели на устройство (выключатель, трансформатор) можно осуществлять, только удостоверившись в том, что напряжение отсутствует на всех вводах.

Ни в коем случае нельзя подниматься на конструкцию разъединителя напряжением 35 кВ и выше, который находится с одной стороны под напряжением. Ведь при этом лицо, которое устанавливает заземление, может оказаться в непосредственной близости к токоведущим частям, остающимся под напряжением. Такие операции чреваты риском поражения током.

Следует учитывать возможность отсутствия наведенного напряжения на токоведущей части только в случаях присоединения к ней заземления. Следовательно, прикасания к токоведущим частям допустимо только с защитными средствами, даже после снятия заземления или после снятия заряда с токоведущей части.

Для осуществления всех операций по установке и снятию переносных заземлений применяются диэлектрические перчатки.

Снятие переносных заземлений

Согласно правил существует определенный порядок снятия заземлений который следует соблюдать. Переносное заземление вначале необходимо отсоединить от токоведущей части оборудования, а затем снять зажим с заземляющего контура. Ни в коем случае не наоборот.

В электрических установках напряжением выше 110 кВ заземления снимаются с помощью штанг, даже при возможности произведения операции по месту установки без штанги.

В электрических установках напряжением 110 кВ и ниже при снятии ПЗ допускается использовать только диэлектрические перчатки, причем, только в случаях отсутствия необходимости в том, чтобы влезать на конструкцию выключателя или разъединителя для снятия заземления.

Испытания переносных заземлений

Электрические и механические испытания переносных заземлений не проводятся в эксплуатационных условиях. Электрическим испытаниям могут подвергаться только штанги переносных заземлений.

Периодические осмотры в процессе эксплуатации могут проводиться каждые три месяца или после протекания тока короткого замыкания. Изъятие переносного заземления из эксплуатации осуществляется в определенных случаях, таких как: разрушение или спекание проводников, расплавление контактных соединений, снижение их механической прочности, обрыв более пяти процентов жил.
