Содержание

Практические советы по выбору оптического прицела

1. Кратность

Не нужно гнаться за кратностью. Слишком большая кратность — тоже плохо. Кроме размеров и веса, начинается засада с углом зрения — трудно найти мишень, не видишь окружения, а також естественное болталово оружия многократно усиливается и "замыливает" глаз.
Общий принцип простой: оптика помогает лучше видеть цель (но не помогает лучше стрелять). Соответственно, кратность зависит от расстояния и размера мишени — нужно брать минимальную кратность, обеспечивающую комфортное прицеливание. Я исходил из размеров человеческой тушки — торс 40х60 см. Без оптики по такой мишени зона комфортного прицеливания — примерно до 100м. Соответственно, с 10х можно прицелиться до 1км. По этой, кстати, причине, армейские снайперские прицелы практически не бывают больше 12х — на дистанциях, где для уверенного наведения на человекотушку нужна бóльшая кратность (от 1300), уже начинаются трудности тупо по физическим пределам кучности, даже при отличных оружии, патроне и стрелке.

2. Переменная или фиксированная кратность


Переменная кратность нужна, чтобы было удобно стрелять сблизи, если вдруг припрёт, или можно было перейти в "панорамный режим" и видеть общую картину для наблюдения и поиска цели. Если такого не требуется (напр. на стрельбище по легко обнаруживаемой цели на разумном удалении), и есть ограничения по бюджету, очень рекомендую фиксированную кратность — не в пример надёжнее по конструкции, а за ту же цену — лучше качество оптики и механики. До 600 м по торсу, смело брал бы 4х или 6х — вполне хватает. До 1км -10х или 12х = ок.
Если есть бабло, берите переменную кратность, будет универсальнее.
Для стрельбы по торсовой мишени, думаю примерно так:
* расчётная дальность до 600 м (5,45х39, 5.56х45, и сравнимые, полуавтомат под .308 и пр.) -1-6х
* расчётная дальность до 1000 м (магазинные винтовки от .308, GP11 и выше) -3-12х

***


Для стрельбы в тире, остальные факторы, наверное — не так важны, так что дальнейшее — для более-менее практического использования прицела.

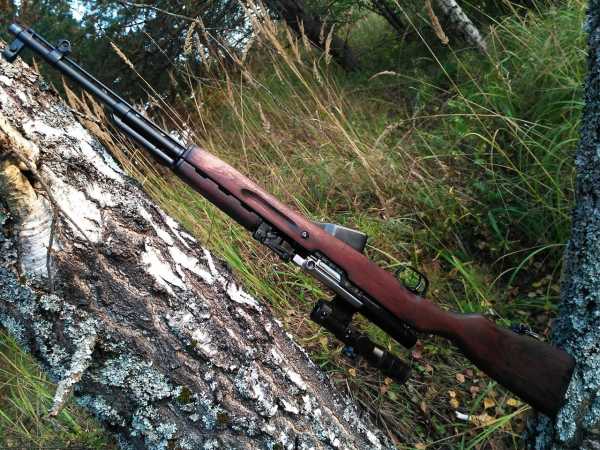

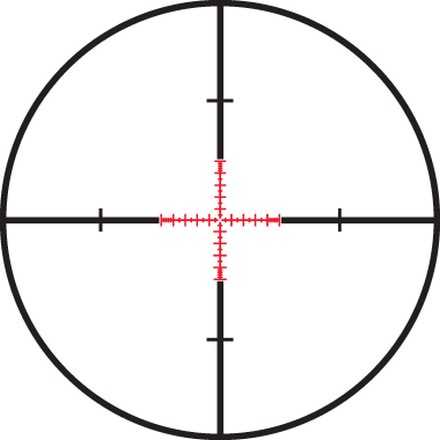

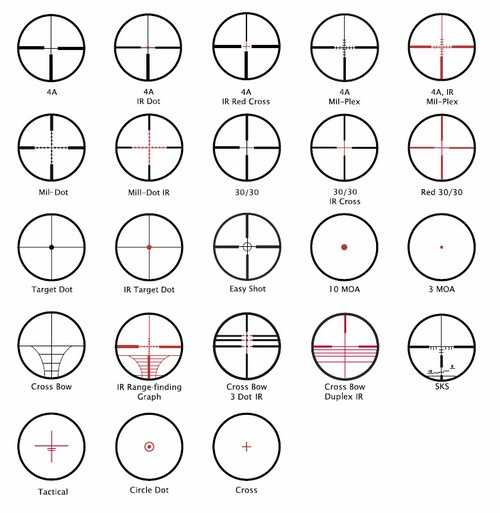

3. Прицельная сетка


...бывает со всякими вспомогательными разметками и шкалами которые нужны (1) для определения дистанции до цели и (2) стрельбы без внесения корректив в настройки, прицеливаясь "другим местом". А бывает и без вспомогательных разметок, как большинство охотничьих.
(1) в использовании — дико не удобная штука, нужна недюжинная тренировка, чтобы извлечь из этой байды пользу. Что с милдотом, что с "кривой роста" ПСО-стайл, систематически косячу процентов на 10-20 (потом проверяю себя лазерным дальномером). Если вблизи цели есть здания или транспорт — милдот точнее (имеются большие объекты известных размеров), тогда как "кривая" ПСО — универсальнее и быстрее в использовании. Лучше, конечно, обе (а ещё лучше — лазерный дальномер ).
(2) очень в этом плане полезны отметки расстояния под конкретный калибр (тот же ПСО, или старенький (но офигительный!) хенсольдт 1.5-6х42), но недостатки тоже очевидны — не на всякую винтовку повесишь (а часто и не под всякий боеприпас подходит). Для прицела общего назначения, милдот или шмитыбендеровский P4 мне представляются самым разумным компромиссом.
Разметка, в принципе, не мешает, но, по моему опыту, нужна для собственно снайперских применений — торсовые мишени от 600 м и далее, "голова" до 300, и т. п. В конфигурациях типа взводного стрелка (стандартная отобранная пехотная винтовка +
оптика
) по торсовой мишени до 500 м особой пользы от хитрой разметки не наблюдается, бо для приличных калибров (от 5.45х39 и далее) со стволом от 400 мм и более это практически (S4G) прямой выстрел.
Чем толще прицельная сетка — тем лучше, проще целиться. С другой стороны (прямо противоречащее требование) толстая сетка на дальней дистанции может загородить цель. Толщина линий того же милдота мне кажется разумным компромиссом.

4. Фокальная плоскость, в которой сетка прицела


Первая или вторая? Вопрос имеет см

forma-odezhda.ru

Оптические прицелы Пилад – всегда точный выстрел

Преимущества и особенности прицелов Пилад

Многие любители охоты или спортивной стрельбы, покупают прицелы данной линейки с целью экономии средств. Цена на них, действительно, невысокая. При этом возможности прицелов весьма достойные, и не уступают дорогим аналогам.

Виды. Основной отличительной чертой данной товарной линейки, является предложение двух видов моделей – с постоянным и переменным типом увеличения. Это дает возможность подобрать вариант для любой погоды, времени суток и различных расстояний до цели. Прицелы могут быть установлены на спортивное либо охотничье ружье. Модели, имеющие подсветку, позволяют вести стрельбу при совсем слабой освещенности.

Установка. Она осуществляется стандартным способом – посредством использования различных видов кронштейнов.

Строение конструкции. Устройство конструкции моделей Пилад мало чем отличается от стандартных вариантов оптических прицелов. Каждое такое высокоточное изделие имеет оптическую трубу, окуляр, объектив и прицельную марку. При этом прицелы Пилад имеют ряд дополнительных «опций». К примеру, ручка выверки по горизонту предусмотрена двух видов – для правшей и левшей.

Профилактика эффекта параллакса. Плюсом оптики является отсутствие параллакса при наведении на цель. Это возможно за счет работы системы перефокусировки объектива по настройке на различные расстояния. Стрелок во время прицеливания не испытывает дополнительной нагрузки по причине сдвига картинки в результате параллакса.

Возможности оптической системы. Линзы прицелов Пилад имеют просветляющее многослойное покрытие, благодаря чему можно обеспечить четкость картинки. Диаметр линз может составлять от 20 до 56 мм. Перефокусировка при этом будет возможна только в вариантах прицелов с линзовым диаметром более 42 мм.

Размер линзы влияет на весовой показатель прицела, что может оказывать влияние на балансировку оружия.

Подсветка и степени яркости. В модельном ряду прицелов Пилад выделяется отдельная линия, маркированная буквой «L». Данная оптика имеет красную подсветку прицельной сетки и 9 степеней яркости.

Прочность. Корпусная часть этих высокоточных изделий имеет цельнометаллический вариант, с отличной герметичностью. Высокая надежность и устойчивость к ударам и механическим повреждениям, делает данную линейку прицелов незаменимой для охоты или спортивной стрельбы в нестандартных условиях, при переходе реки вброд, высокой вероятности механических повреждений или транспортировке.

Прицельная сетка. Она располагается в окулярной части, в фокальных плоскостях. Оптика Пилад может иметь следующие виды прицельной сетки:

  • Пенек;
  • Парабола;
  • Крест.

Более простые варианты прицельной сетки используются охотниками, сложные применяются при спортивной стрельбе.

Маркировка. На упаковке прицелов Пилад присутствуют латинские буквенные символы для лучшей ориентированности покупателей. Каждая буква означает какой-либо технический параметр прицела.

Виды прицельных сеток обозначаются следующим образом:

  • Крест – K;
  • Пенек – S;
  • C – парабола;
  • D – крест с окружностью;
  • G - крест, вертикальная линия которого тоньше стандартной.

Также могут присутствовать следующие обозначения:

  • L – прицел оснащен подсветкой;
  • F – возможность фокусировки;
  • PV – прицел с переменной кратностью;
  • P – модель с постоянным показателем кратности;
  • M – конструкция имеет литую корпусную часть.

Разнообразие прицелов Пилад позволяет легко подобрать самый выгодный вариант, в зависимости от поставленных целей.

Линейка моделей Пилад

В коллекции оптических прицелов данного производителя имеются модели для профессиональных и любительских целей. Главный упор при производстве любых модификаций делается на технические возможности оптики.

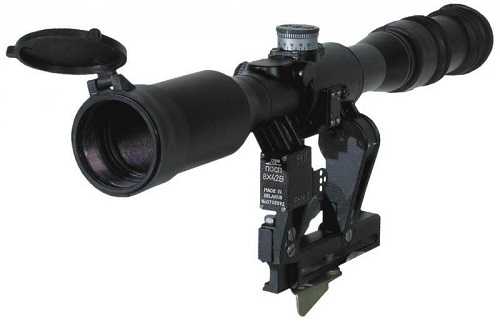

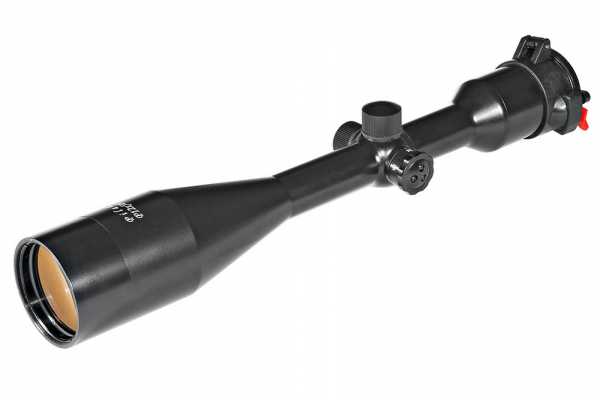

Оптический прицел Пилад P12X50F

Один из наиболее интересных вариантов линейки вологодской оптики. Его особенность – прицельная сетка, с детальной разметкой, Sporting Numbered Reticle, которая является уникальной разработкой, позволяющей широко использовать подобный прицел для РСР-пневматики и, так называемых, «мелкашек». Масса прицела - 590 г. Диаметр линзы – 50 мм, имеется просветляющее многослойное покрытие на линзах.

 Данная модель имеет 12-кратный показатель увеличения постоянного характера. Основные положительные качества – прочность корпуса, изготовленного из авиационного алюминия, герметичность конструкции, небольшая отдача, возможность перефокусировки в пределах от 10 метров до бесконечности. Прицел эффективен для предотвращения эффекта параллакса, дает четкое изображение, может использоваться при совсем низкой степени освещенности. Конструкция имеет надежно защищенный от проникновения влаги, корпус.

Оптический прицел Pilad 3,5x20

Считается старожилом по своей конструкции, которая была разработана более 70 лет назад. Имеет прочный корпус из алюминия авиационного типа. Устанавливается на любой тип крепления на ружья СКС, ОП-СКС. Прицельная сетка – тонкий пенек. Линзы изготовлены с нанесением просветляющего покрытия. Кратность увеличения – 3,5 крат, сетка – парабола.

Прицел предназначается для охотничьих и спортивных ружей при стрельбе на небольших расстояниях.



Оптический прицел Pilad 4x32

Данное высокоточное изделие подходит для дневного использования. Имеет 4-х кратное увеличение с 6 вариантами исполнения. Наибольший интерес представляют модели с подсветкой и азотозаполненным оптическим каналом. Имеются премиум-версии, например, P4x32M с высокой степенью прочности корпуса, изготовленного из высококачественной марки авиационного алюминия. Данный прицел может быть использован при ведении стрельбы в экстремальных погодных условиях, как в мороз, так и в жару. Он не боится воздействия влаги.

Имеется вариант, с маркировкой PL – уникальной пружинной системой, которая может применяться при наличии отдачи двунаправленного характера. В некоторых моделях имеется подсветка. Предусмотрено несколько вариантов прицельной сетки. Вес, в зависимости от наличия подсветки, составляет от 310 до 340 г.

Прицел Pilad 4x32 отлично зарекомендовал себя при ведении стрельбы по движущейся цели в дневное время на расстояние до 200 метров.

Оптический прицел Pilad P6x42

Данное высокоточное изделие широко используется при охоте на бобров. Причиной этому является небольшие размеры добываемого животного и особенности его поведения. Pilad P6x42 дает возможность отлично разглядеть цель, так как отличается высокой степенью кратности увеличения – 6 крат. Дистанционные возможности прицела находятся в диапазоне от 70 до 150 метров. Охота с помощью данного прицела может вестись в темное время суток.

Линзы прицела имеют многослойное покрытие просветляющего типа. Прицельная сетка может иметь 5 вариантов, чаще всего, используется «парабола». Цвет подсветки сетки – красный. Имеется 9 уровней яркости.

Диаметр трубы прицела составляет 2,5 см. Для изготовления корпуса используется авиационный алюминий, который обеспечивает небольшой вес конструкции и создает высокую степень влагостойкости. Прицел отличается высокой устойчивостью к механическим воздействиям, в том числе, падению с высоты.

Ведение стрельбы по цели с данным прицелом, может производиться на расстоянии от 150 до 200 метров. Прицел может быть установлен на различные виды охотничьего и спортивного оружия. Охотники используют данную оптическую модель при добыче крупной дичи, стрельбе в упор или мелкой дичи при её нахождении на открытом участке.

Оптический прицел Pilad 1-4x24L

Прицел с самой малой степенью кратности, равной единице, по своим качествам приравнивается к коллиматорным моделям. Изделие относится к категории прицелов с переменной кратностью до 4х. Диаметр объектива – 30 мм, окуляра – 44 мм. Вес прицела – 480 г, длина – 25 см. Высокая влагостойкость и ударопрочность. Прицельная сетка имеет красную подсветку. Прицел работает от батареи – CR 2032. Невысокий вес изделия не создает проблем с балансировкой оружия.

Данный прицел отлично подходит при всех вариантах охоты, требующих высокой скорости реакции стрелка и четкости изображения в процессе прицеливания. Особенно он актуален при загонной охоте, где необходимо высокая точность прицеливания и достаточная яркость изображения при вскидывании оружия и стрельбе по движущемуся объекту. Регулируемая яркость позволяет вести стрельбу при различных условиях освещенности. Показатель светопропускания в данной модели 80%.

Оптические прицелы Пилад от ВОМЗ позволяют добиться высокой точности стрельбы. Прицеливание с их помощью является более эффективным, чем при использовании механических изделий. Данная серия востребована, как любителями спортивной стрельбы, так и охотниками. Качество изготовления конструкции позволяет использовать ее в течение продолжительного периода в различных погодных условиях. При этом важным фактором является невысокая стоимость прицелов данной коллекции.

bogofi.ru

Оптический прицел Пилад. Руководство по эксплуатации.

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«ВОЛОГОДСКИЙ ОПТИКО-МЕХАНИЧЕСКИЙ ЗАВОД»

ПРИЦЕЛ ОПТИЧЕСКИЙ
P2,5X17, P4X32, P4X32L, Р8Х48, P8X48L, Р8Х56, P8X56L, P8X56Lf

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
МВЖИ.201331.001 РЭ

1. НАЗНАЧЕНИЕ
1.1. Оптический прицел Пилад - P2,5x17, P4x32 (Пилад 4х32), P4x32L (Пилад 4x32L), P8x48 (Пилад 8х48), P8x48L (Пилад 8x48L), P8x56 (Пилад 8х56), P8x56L (Пилад 8x56L), P8x56Lf (далее прицелы) обеспечивают прицельную наводку при стрельбе и предназначены для установки на охотничье оружие под патроны различного калибра. Прицелы P2,5x17, P4x32, P8x56 выпускаются в двух вариантах: как с правым, так и с левым расположением рукоятки выверки по горизонту.
Буквенные индексы в наименовании прицелов означают: «L» - модификации прицелов с подсветкой сетки для работы при рассветно-сумеречном освещении, «f» - наличие устройства перефокусировки объектива по дальности. Внешний вид прицелов приведен на рис. А.1, А. 2, А. 3, А. 4, А. 5, А. 6 в приложении А.
1.2. На оружие прицелы монтируются при помощи специальных кронштейнов, подбираемых в зависимости от типа оружия.
1.3. Прицелы позволяют осуществлять более точное прицеливание, так как они имеют увеличение, и при наводке на цель отсутствует параллакс, свойственный механическим прицелам.
1.4. С помощью прицела можно определить дистанцию до цели или размер цели.
1.5. Интервал рабочих температур прицела от минус 40 °С до плюс 50 °С.
ПРИМЕЧАНИЕ: Элементы питания в прицелах с подсветкой сетки рассчитаны на работу при температуре не ниже минус 1 °С, и при более низких температурах подсветка сетки работает нестабильно.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры и размеры должны соответствовать таблице 1.

Таблица 1


Наименование



Значение параметра для прицела марки

Р2,5х17

Р4х32

P4х32L

Р8х48 Р8х56

P8х48L P8х56L

P8х56Lf

1. Увеличение, крат

2,5 ±0,2

4 ±0,2

8 ±0,5

2. Угловое поле в пространстве
предметов

11°20' ±20'

6°20' ±20'

3°20' ±20'

3. Диаметр выходного
зрачка, мм., не менее

6,7

7,6

6

7

4. Удаление выходного зрачка
от последней линзы окуляра, мм.,
не менее

80

75

74

5. Посадочный диаметр, мм.

25,4

25,4

25,4

6. Габаритные размеры, мм., не более:

- диаметр объектива
- диаметр окуляра
- длина в рабочем положении



25,4
41
230



38
41
270



56
41
307



64
41
307



66
41
310

7. Масса прицела, г. не более

290

300

330

410

450

580

ПРИМЕЧАНИЕ: Возможны изменения, связанные с усовершенствованием конструкции изделия, не влияющие на основные технические характеристики.
2.2. В прицелах с подсветкой сетки применен источник питания - два элемента SR43P ТУ16-563.019-85 (ИКШЖ.563112.006ТУ). Допускается применение импортных элементов UKAR 386, VARTA 528, AG 12.

3. КОМПЛЕКТНОСТЬ
3.1. Прицелы должны быть укомплектованы позициями основного комплекта.
3.2. Предприятие-изготовитель по своему усмотрению или по особому заказу может комплектовать прицелы позициями дополнительного комплекта.

ОСНОВНОЙ КОМПЛЕКТ
Прицел 1
Крышка (на окуляре и объективе) 2
Руководство по эксплуатации прицела 1
Упаковка 1

ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ
Светофильтр 1
Бленда 1
Наглазник 1
Кронштейн 1 комплект (в зависимости от типа оружия)
Руководство по эксплуатации кронштейна

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1. Оптический прицел представляет собой оптическую зрительную трубу постоянного увеличения с механизмом ввода углов прицеливания и углов боковых поправок. Устройство прицела приведено на рисунке 1.
4.2. Оптическая схема прицела состоит из объектива 1, линзовой оборачивающей системы 7 и окуляра 3.
4.3. Объектив дает обратное уменьшенное изображение цели в плоскости сетки. Линзовая оборачивающая система переносит изображение цели с сеткой в фокальную плоскость окуляра, одновременно оборачивая изображение. Стрелок видит в окуляр прямое увеличенное изображение цели и сетки, которые при перемещении глаза не смещаются друг относительно друга.
4.4. Для улучшения резкости изображения по глазу стрелка прицел имеет фокусировку окуляра в пределах ±5 диоптрий. Фокусировка производится вращением окуляра (при близорукости – по часовой стрелке, при дальнозоркости – против часовой стрелки) от нулевого деления, а необходимое положение фиксируется установочным кольцом 10.
4.5. В фокальной плоскости объектива расположена сетка. Вид и описание модификаций сеток приведены в приложении Б.
4.6. Сетка 6 расположена в оправе (рисунок 1), которую можно перемещать в вертикальном и горизонтальном направлениях для установки углов прицеливания и углов боковых поправок.
4.7. Перемещение сетки 6 производится двумя рукоятками 2.
4.8. Установка величин углов прицеливания и углов боковых поправок производится по шкалам, закрепленным рукоятками 2.
4.9. На шкалах углов прицеливания 9 и боковых поправок 8 нанесены равномерные деления. Цена деления шкал в зависимости от марки прицела представлена в таблице 2 в тысячных дистанции (далее по тексту т. д.), цена оцифрованного деления равна 1 т. д. = 3,6' ≈ 0,00105, что соответствует на местности 10,5 см на каждые 100 м дистанции.
4.10. Углы прицеливания, соответствующие различным дистанциям до цели и зависящие от баллистики оружия, определяет стрелок в процессе пристрелки и эксплуатации. Для этого рекомендуется составить таблицу углов прицеливания (форма таблицы приведена в приложении В).

УСТРОЙСТВО ПРИЦЕЛА


1 -объектив; 2-рукоятка; 3 - окуляр; 4 - крышка; 5 - винт; 6-сетка; 7-линзовая оборачивающая система; 8 - шкала углов боковых поправок; 9 - шкала углов прицеливания; 10 - установочное кольцо.

Таблица 2

Марка прицела

Цена
деления шкалы

Р2,5х17

1/2 т.д.

Р4х32, P4x32L

1/3 т.д.

Р8х48, P8x48L, Р8х56, P8x56L, P8x56Lf

1/4 т.д.

5. ПОРЯДОК РАБОТЫ
5.1. Установка прицела на оружие.
5.1.1. Прицел установить на оружие в специальном кронштейне, который поставляется отдельно от изделия в зависимости от типа оружия. Установка прицела на оружие производится индивидуально для каждого оружия.
5.1.2. Точность стрельбы с оптическим прицелом зависит от качества выверки прицела, т. е. от правильного положения оптической оси прицела по отношению к оси канала ствола оружия, а также от качества крепления прицела в кронштейне и устойчивости кронштейна при стрельбе.
5.2. Выверка прицела при стрельбе оружия.
5.2.1. Перед пристрелкой необходимо отвинтить крышки 4 (см. рисунок 1).
5.2.2. В процессе пристрелки при определении положения средней точки попадания (СТП) в зависимости от величины отклонения СТП положение прицельного пенька исправить вращением рукояток 2.
5.2.3. Произведя пристрелку и не меняя положения прицельных штрихов, следует шкалы углов прицеливания и углов боковых поправок установить на деления «0». Для этого необходимо осторожно ослабить два винта 5, крепящих шкалы, и, не трогая рукоятки 2, развернуть шкалы так, чтобы деления «0» совпали с неподвижными индексами, и вновь закрепить винты.
5.2.4. После пристрелки и установки шкал навинтить крышки 4. Оружие с прицелом готово к эксплуатации.
5.2.5. При прицеливании стрелок должен совместить зрачок глаза с выходным зрачком прицела, при правильном совмещении видно все поле зрения, и по его краям отсутствуют лунообразные тени. Для более быстрого совмещения выходного зрачка прицела со зрачком глаза на окуляр прицела следует надевать резиновый наглазник.
5.2.6. При стрельбе в условиях яркой освещенности при необходимости можно использовать светофильтр и бленду, входящие в комплект прицела.
ВНИМАНИЕ!
1. Окуляр, установленный по глазу стрелка, при стрельбе должен быть надежно зафиксирован установочным кольцом 10.
2. Диапазон вращения рукояток прицела в одном из направлений по каждой шкале может превышать полный оборот, т. е. на прицеле возможна установка ложного нуля. Прицельные штрихи при этом окажутся значительно смещенными от выверенного положения, и показания шкал не будут соответствовать результатам пристрелки. Во избежание этого не следует вращать без необходимости рукоятки прицела.
5.3. Стрельба по неподвижным целям.
5.3.1. В этом случае шкалу углов прицеливания установить на деление, соответствующее дистанции до цели, а шкалу боковых поправок на «0».
5.4. Стрельба по движущимся целям.
5.4.1. При стрельбе по движущимся целям необходимо учитывать движение цели и выносить точку прицеливания вперед по направлению движения цели.
5.4.2. Величину выноса точки прицеливания рассчитывают в фигурах цели, при этом должны быть учтены скорость движения цели и дистанция до нее. Чем больше скорость движения цели и дистанция до нее, тем больше должна быть вынесена точка прицеливания.
5.4.3. Необходимо обращать внимание на взаимное положение цели и боковых выравнивающих штрихов сетки.

6. ПРАВИЛА ХРАНЕНИЯ
6.1. Необходимо предохранять прицел от ударов и падения.
6.2. После работы с прицелом в сырую погоду тщательно протереть его и просушить при температуре, не превышающей +50°С. Протирать оптику следует чистой мягкой тканью, лучше фланелевой.
6.3. Для предохранения оптических деталей прицела от повреждений и загрязнения необходимо хранить прицел с надетыми на объектив и окуляр крышками.
6.4. Нельзя разбирать прицел, производить его ремонт собственными средствами.
6.5. Помещение, в котором хранится прицел, должно быть сухим, температура воздуха не ниже +5 °С, без резких колебаний, влажность воздуха не более 80%.

Адрес для предъявления претензий к качеству:
160001, Россия, г. Вологда, ул. Мальцева, 54. ОАО «ВОМЗ»
e-mail: [email protected]

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
8.1. Изготовитель гарантирует соответствие оптического прицела требованиям технических условий
ТУ3- МВЖИ.201331.001-93 при соблюдении условий эксплуатации и хранения.
8.2. Гарантийный срок эксплуатации - 24 месяца со дня продажи прицела через торговую сеть.
8.3. Прицелы могут храниться в торгующих организациях не более 3-х лет со дня отправки с завода-изготовителя.
8.4. По истечении установленных сроков хранения продажа прицелов торгующими организациями допускается только при наличии разрешения завода-изготовителя.
8.5. В случае неисправной работы прицела в период гарантийного срока эксплуатации владелец имеет право на его бесплатный ремонт. Гарантийный ремонт осуществляет завод-изготовитель. Расходы, связанные с пересылкой прицела на гарантийный ремонт, оплачивает владельцу
завод-изготовитель.
8.6. На завод-изготовитель прицел для ремонта следует направлять уложенным в тару, предохраняющую прицел от повреждений при транспортировании. В посылку необходимо вложить руководство по эксплуатации, краткое описание неисправности и четкий обратный адрес.
8.7. При отсутствии даты продажи и штампа магазина в гарантийном талоне, гарантийный срок исчисляется со дня изготовления прицела заводом-изготовителем.
8.8. Технически обоснованный ремонт после окончания гарантийного срока эксплуатации выполняет завод-изготовитель. Все расходы, связанные с ремонтом, несет потребитель.

ПРИЛОЖЕНИЕ Б
(обязательное)

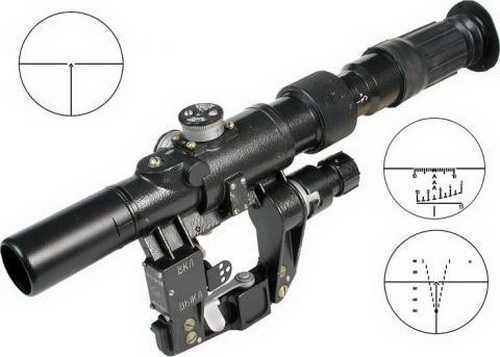

СЕТКА С ПРИЦЕЛЬНЫМ ПЕНЬКОМ И БОКОВЫМИ ВЫРАВНИВАЮЩИМИ

Сетку составляют прицельные штрихи: вертикальный, называемый прицельным пеньком, и два горизонтальных, называемых боковыми выравнивающими.
Прицеливание осуществляется совмещением острия прицельного пенька с нужной точкой видимой цели, боковые выравнивающие при этом должны быть расположены горизонтально.
При известной длине (ширине) цели и ясно видимых контурах, можно определить дистанцию до цели, для чего используют разрыв между боковыми выравнивающими, равный 7 т. д. При дистанции 100 м просвет между боковыми выравнивающими соответствует на местности 70 см. Следовательно,
если размер цели 70 см и ее изображение укладывается между боковыми выравнивающими, то дистанция до цели будет равна 100 м. При произвольном размере цели дистанция до нее (в метрах) определяется по формуле: D = N х L/0,7, где N - число, указывающее сколько раз изображение цели укладывается в просвете между боковыми выравнивающими; L, см - действительный размер цели.

СЕТКА С ПЕРЕКРЕСТИЕМ

Сетка представляет собой перекрестие с утолщенными штрихами на концах. При прицеливании центр перекрестия сетки совмещается с нужной точкой видимой цели. Измерение дистанции до цели осуществляется по методике, приведенной в описании сетки с прицельным пеньком, но вместо разрыва между боковыми выравнивающими используют расстояние между утолщенными штрихами.

СЕТКИ С ДАЛЬНОМЕРНОЙ ШКАЛОЙ

Сетка с дальномерной шкалой позволяет оценивать примерное расстояние до цели, а также оперативно изменять углы прицеливания и боковых поправок. Для определения расстояния до цели необходимо расположить ее изображение между наклонной штриховой и горизонтальной линиями шкалы 1 до касания границ цели с этими линиями. Шкала имеет градуировку дальности (в сотнях
метров) для цели высотой 1,5 м. При измерении расстояния до цели с другой высотой необходимо полученное значение умножить на коэффициент, равный отношению высоты цели к величине 1,5 м.
Например, если высота цели составляет 1/3 от высоты 1,5 м, а ее изображение вписывается между наклонным штрихом 6 (600 м) и горизонтальной линией шкалы (размер А), то дистанция до цели 600x1/3 = 200 м. . Размер от горизонтальной линии шкалы 1 до бокового выравнивающего (линии 3) для цели высотой 1,5 м соответствует расстоянию 70 м для прицепов Р4х32 и P4х32L, 100 м - для Р8х48, Р8х56 и P8x56L. Шкала 2, расположенная между боковыми выравнивающими 3, имеет цену деления 1 т. д. и позволяет как вводить боковые поправки (смещение цели на одно деление соответствует смещению средней точки попадания на 10 см на каждые 100 м дистанции), так и определять расстояние (в километрах) до цели при известной ее длине или ширине (размер цели в метрах необходимо разделить на число укладывающихся на ней делений шкалы). Цена деления на
боковых выравнивающих составляет 10 т. д., что соответствует смещению цели на 1 м на каждые 100 м дистанции. Вверху прицельного пенька 4, под центральной «пикой», расположено три дополнительных «пики», позволяющих при стрельбе по удаленным целям оперативно изменять
прицеливания соответственно на 3,4 т. д., 7,2 т. д. и 11,4 т. д. Соответствие дистанции до цели и необходимого при этом угла прицеливания определяется при пристрелке в зависимости от типа оружия и патрона.

СЕТКА С ТОЧКАМИ

Расстояние между соседними точками а = 3 т. д. – для прицепов Р4х32 и P4x32L; а = 1 т. д. - для прицелов Р8х48, Р8х56 и P8x56L. Сетки с точками, как и сетки с дальномерной шкалой, позволяют оценивать примерное расстояние до цели, а также оперативно изменять углы прицеливания и боковых поправок.
Для определения расстояния до цели необходимо:
- оценить размер объекта L (в метрах), по которому будет определяться дистанция;
- измерить величину изображения объекта с помощью сетки;
- по формуле вычислить расстояние в метрах до объекта;
Lx1000/А = Дистанция (в метрах). (Б.2)
Например, высота объекта 1 м, и изображение объекта А занимает 3 деления а, тогда для прицела с увеличением 4 крата расчет будет таким:




Также расстояние до цели можно определить по таблице Б.1.

Таблица Б.1


Размер
А,
деления
Р4х32, P4x32L
Размер объекта в сантиметрах
15 20 25 30 35 40 45 50 60 70 80 90 100 120 140 160 180
0,5 100 133 167 200 233 167 300 333 400 467 533 600 667 800 933 1067 1200
1 50 67 83 100 117 83 150 167 200 233 267 300 333 400 467 533 600
1,5 33 44 56 67 78 56 100 111 133 156 178 200 222 267 311 356 400
2 25 33 42 50 58 42 75 83 100 117 133 150 167 200 233 267 300
2,5 20 27 33 40 47 33 60 67 80 93 107 120 133 160 187 213 240
3 17 22 28 33 39 28 50 56 67 78 89 100 111 133 156 178 200
3,5 14 19 24 29 33 24 43 48 57 67 76 86 95 114 133 152 171
4 13 17 21 25 29 21 38 42 50 58 67 75 83 100 117 133 150



Продолжение таблицы Б.1


Размер
А,
деления
Р8х48, P8x48L, P8х56, P8x56L, P8x56lf
Размер объекта в сантиметрах
15 20 25 30 35 40 45 50 60 70 80 90 100 120 140 160 180
0,5 300 400 500 600 700 800 900 1000 1200 1400 1600 1800 2000 2400 2800 3200 3600
1 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800
1,5 100 133 167 200 233 267 300 333 400 467 533 600 667 800 933 1067 1200
2 75 100 125 150 175 200 225 250 300 350 400 450 500 600 700 800 900
2,5 60 80 100 120 140 160 180 200 240 280 320 360 400 480 560 640 720
3 50 67 83 100 117 133 150 167 200 233 267 300 333 400 467 533 600
3,5 43 57 71 86 100 114 129 143 171 200 229 257 286 343 400 457 514
4 38 50 63 75 88 100 113 125 150 175 200 225 250 300 350 400 450

opticdevices.ru

Оптический прицел, основы

Зачем нужен оптический прицел?

Прицеливание с помощью открытых прицельных приспособлений требует от стрелка четко видеть и точно совмещать «в одну линию» три объекта, фактически находящихся на разных расстояниях от глаза: целик, мушку и цель. Для того, чтобы правильно осуществить подобное прицеливание необходимы сноровка, опыт и отличное зрение. В современных условиях иметь в наличии все три составляющие достаточно сложно, особенно зрение, т.к. сегодня слишком много факторов его снижающих, не говоря о возрасте, который тоже прикладывает силу к снижению характеристик зрения стрелка. Открытые прицельные приспособления к тому же, несколько дезориентируют стрелка, т.к. он способен видеть только что-то одно, либо цель, либо прицельные приспособления. Стоит только немного сдвинуть целик или мушку относительно цели и … пуля летит не туда.

Но более 150 лет назад на помощь стрелку пришел оптический прицел. Этот инструмент дал ему «длинную руку» и власть на дистанции.

По началу, конечно, прицелы были достаточно примитивными приборами и то, что ценится в них сейчас, как то поле зрения, светосила, большое количество вводимых поправок и многое другое, обходилось без внимания создателей. Однако стрелки сразу оценили изобретение, которое давало им жизненно-важное преимущество над противником или целью, позволяя открыть огонь с большой дистанции, не подвергая себя риску.

Сегодня оптические прицелы стали незаменимым спутником охотников и стрелков, гарантируя следующие преимущества перед открытыми прицельными приспособлениями, не важного какого типа, простые секторные или апертурные диоптрические:

а) Оптическая система дает только одну картинку, на которой цель и прицельная сетка оптически совмещены в одной плоскости, т.е. стрелку не нужно чрезмерно напрягать свое зрение, фокусируя три объекта в одной плоскости и, он может полностью сосредоточить внимание на одной четкой картинке.
б) Полученная картинка оптически находится в бесконечности, поэтому глаз смотрит совершенно расслабленно в окуляр.
в) Увеличение прицела позволяет, как правило, безошибочно распознать цель, произвести оценку всех факторов, важных для выстрела и, нажать на спусковой крючок.
г) Современные баллистические сетки позволяют определять дистанцию до цели и компенсировать падение пули, делая стрельбу по принципу «one shot, one kill».
д) Тактические прицелы большой кратности вкупе с мощными винтовками позволяют вести стрельбу без ответного огня.

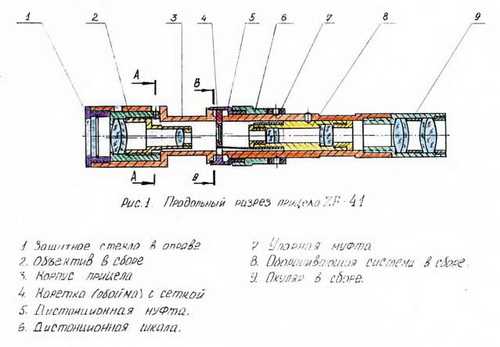

Конструкция

Объектив прицела создает перевернутую промежуточную картинку, которая проецируется в первой фокальной плоскости прицела.
После того, как поток света, а, следовательно, и состоящее из него изображение проходят через оборачивающую систему(несколько расположенных друг за другом линз), во второй фокальной плоскости изображение видно уже «правильно»
В прицелах с изменяемой кратностью увеличения изменение размера видимой глазом картинки происходит посредством смещения линз оборачивающей системы. Предубеждения, что световая трансмиссия в таких прицелах из-за дополнительных линз намного хуже, чем в прицелах с постоянной кратностью , не имеет под собой реальных фактов, все исключительно упирается в качество используемой производителем оптики.

При помощи окуляра прицела, который выполняет роль лупы, стрелок и рассматривает картинку, отображенную во второй фокальной плоскости. Во избежания травм в результате отдачи при выстреле, расстояние от окуляра до глаза у оптических прицелов должно быть не менее 8см.
Часть прицела, связывающая объектив и окуляр, а так же, содержащая внутри себя линзы и систему поправок называется — центральной или осевой трубкой.
За некоторым исключением, диаметр центральной трубки прицелов составляет 30 мм, либо 1 дюйм( 25,4 мм, округленно 26 мм). Большой диаметр позволяет оптимальнее разместить в прицеле механику, отвечающую за изменение кратности, почти все оптические прицелы с фактором увеличения больше 4х зум имеют трубу диаметром 30мм. Даже при одинаковом устройстве, в 30 мм трубе значительно больше места для механизма ввода поправок, поле зрения у таких моделей больше, но только если рассматривать идентичные прицелы с разным диаметром осевой трубки. Увеличение светосилы прицела за счет более толстой трубки — заблуждение, различий в светосиле одинаковых прицелов с разными трубками в реальности не наблюдается.

Прицельные сетки

Прицеливание через оптический прицел производится при помощи расположенной в нем прицельной сетки, выбор которой зависит от конкретно поставленных задач. Резкость ее изображения регулируется настройкой диоптрий на окуляре прицела. Некоторые сетки позволяют внесение баллистической корректировки выстрела, в зависимости от дальности до цели(часть сеток обладает и функционалом определения дистанции до цели), используемого боеприпаса и ветра. Если прицельная сетка не позволяет подобные корректировки, изменения вводятся с помощью барабанчиков внесения поправок, расположенных в центре осевой трубки и, корректирующих положение прицельной сетки внутри прицела.
Многие современные прицелы оснащены подсветкой сетки, которая, как правило, имеет регулируемую яркость, что бы прицельная марка не ослепляла и была едва видимой в сумерках, а днем была яркой и четко различимой, для мгновенного наведения на цель.

Прицельная сетка может находится как в 1-ой, так и во 2-ой фокальной плоскости, редко разные части сетки(например центральная марка и перекрестие) находятся в разных плоскостях. Разница между прицельной сеткой в 1-ой и 2-ой фокальной плоскостях очевидна при изменении кратности увеличения. Так, находясь в первой фокальной плоскости, размеры и толщина перекрестия увеличиваются пропорционально увеличению кратности.
Прицельная сетка в 1-ой фокальной плоскости находится перед оборачивающей системой, поэтому и изменяет свои размеры пропорционально изображению, увеличиваясь и уменьшаясь вместе с картинкой.
Одним из положительных эффектов того, что размеры картинки и перекрестия изменяются одинаково относительно друг друга, является возможность определения расстояния до цели. Еще одно полезное свойство сетки в 1-ой фокальной плоскости становится очевидным в сумерках и даже ночью: прицельные линии при большом увеличении становятся значительно толще и лучше видны на темном фоне. Сегодня, с изобретением дальномеров и встроенных баллистических систем сетки в 1-ой фокальной плоскости теряют свою силу и покупатели смещают свой взор, все чаще, в сторону сеток во 2-ой фокальной плоскости.
Прицельные сетки во 2-ой фокальной плоскости располагаются в прицеле между оборачивающей системой и окуляром. Так как в этом случае изменение кратности на размеры сетки не влияет, то даже при больших кратностях увеличения она лишь минимально перекрывает цель. Эта особенность является очень важным критерием при выборе прицела с большой кратностью. Причем стрелок может не переживать за дальномерные функции своей прицельной сетки, производители серьезных прицелов всегда помечают кратность, на которой баллистическая сетка работает точно по расчетной формуле, на других кратностях лишь нужно сделать перерасчет.

Пристрелка

После установки оптического прицела на оружие, получившуюся систему нужно пристрелять. В процессе пристрелки прицельная сетка должна быть скорректирована таким образом, что бы на выбранном расстоянии стрельбы (будь то 100м или 1000 м)центр прицельной сетки совпадал с точкой фактического попадания пули.

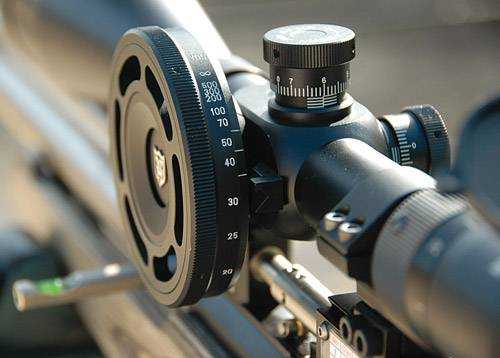

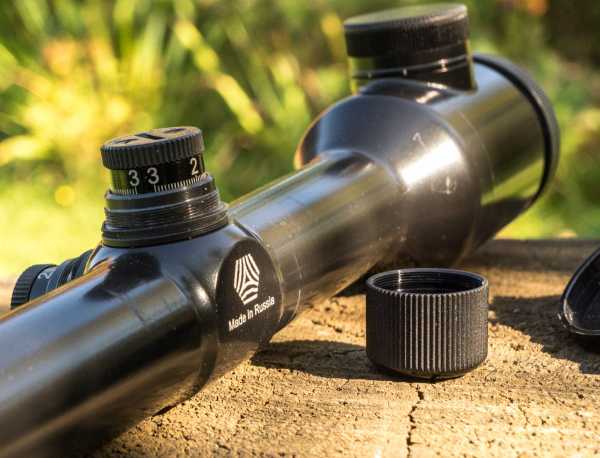

Для такой корректировки прицелы оснащаются двумя барабанчиками ввода поправок, с помощью которых прицельную сетку можно механически смещать вверх и вниз (регулировка по вертикали), а так же влево и вправо(регулировка по горизонтали). У старых прицелов и некоторых выпускаемых сегодня примитивных систем типа отечественных ПСО, ПОСП и тд, работа барабанчиков всегда означает смещение прицельной сетки в сторону от центра картинки. Современные прицелы конструктивно избавлены от этого недостатка, так как при их пристрелке и вводе поправок происходит смещение всей оборачивающей системы целиком. Это значит, что происходит смещение всего поля зрения прицела, включая прицельную сетку, поэтому она всегда остается в его центре.
Один щелчок барабанчика поправок («клик») приводит к смещению перекрестия на цели, находящейся на расстоянии 100метров, ровно на 1 сантиметр. На расстоянии 300 м — это уже 3см, а на расстоянии 1км — это 10 см. Прицелы американского производства или все другие, использующие имперскую систему исчислений, имеют разметку барабанчиков в угловых минутах, например: ½ МОА, ¼ МОА или даже 1/8 МОА. В среднем это все же ¼ МОА - примерно 0.73 см на 100м. Чем выше число делимого, тем выше точность вводимой поправки и большее количество кликов затрачивается для достижения того или иного смещения.
После пристрелки, барабанчики поправок почти всех прицелов можно «обнулить», т.е. совместить начало шкалы барабанчика с выявленным в ходе пристрелки исходным положением, без произведения кликов. Потом, после внесения поправок на дальность и ветер, можно всегда безошибочно вернуться в «нулевое» положение.

Параллакс

Обычный оптический прицел формирует изображение объекта в фокальной плоскости прицельной сетки, в то время как сам объект находится от наблюдателя на расстоянии 100 метров. Однако, на расстоянии в 300м изображение оказывается не точно в плоскости прицельной сетки, а несколько перед нею. Пока стрелок смотрит точно в центр окуляра, это незаметно, если не учитывать некоторой потери резкости на больших кратностях увеличения. Однако стоит посмотреть в окуляр под углом, различное положение плоскости изображения и фокальной плоскости прицельной сетки может привести к боковому смещению между ними. А это, в свою очередь, приведет к ошибкам и промахам при стрельбе на больших дистанциях. Таким образом, выбирая прицел с большой кратностью и, если необходимо стрелять на большие расстояния, корректировка параллакса на прицеле — необходимость. Корректировка параллакса может быть расположена на объективе или в центре осевой трубки, не важно, с помощью этого корректировщика изображение можно сместить вперед или назад, тем самым совместить с его фокальной плоскостью прицельной сетки и одновременно настроить резкость изображения. Отстройка параллакса позволяет полностью избавиться от этого явления, не взирая на то, в какой фокальной плоскости находится прицельная сетка.

 На этом, пожалуй и все, следите за разделом, в нем мы будем публиковать все интересные факты, касающиеся оптики и того, как правильно подойти к ее выбору.

Помните!

Copyright © 2013 Сергей Соколов. При использовании статьи обязательно ссылаться на 50bmg.ru

50bmg.ru

Как пользоваться оптическим прицелом

Для того чтобы понять, как пользоваться оптическим прицелом, вы должны тщательно изучить инструкцию к данному виду вашего устройства и следуя ей, координировать свои дальнейшие действия.

Есть общие характеристики, которые нужно учитывать при установке, настройке и использовании, о них мы и узнаем.

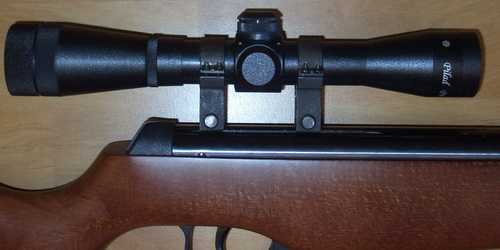

Установка

Основным требованием при установке является высота, поскольку лучшим вариантом приходится низкая установка.

При установке следите за тем, чтобы мушка не мешала работе других элементов. Будьте предельно осторожны и аккуратны при установке, следуйте четко рекомендациям в инструкции.

При сборке механизмы ввода поправок выставляют в среднее положение, если вы переставляете оптику с другого орудия, то необходимо снова выставить все в среднее положение.

Рекомендовано крепить устройство на безопасное расстояние от глаз. Данное расстояние должно находиться в диапазоне цифр 75-125 мм.

Чтобы отрегулировать данное расстояние отодвиньте до упора. Возьмите орудие и примите позицию для стрельбы. После чего двигайте прицел на себя, когда увидите четкое изображение, закрепите положение и смотрите дальнейшую инструкцию.

Если у вас короткоствольное, то настройка происходит таким образом: возьмите орудие в руку и станьте, вытянув руку вперед. Затем начните регулировать прицел. Все влияет на расстояние фокуса и фокус марки прицеливания.

После того как вы закрепили оптику в продольном положении, устанавливаем четко по линии ствола. Затем примите положение для стрельбы и предельно точно отрегулируйте ось, нужно чтобы линия (вертикальная) совпадала с вертикальной осью оружия. После чего, очень аккуратно зафиксируйте винты.

Фокусировка

Закрепив свое оружие на надежной опоре, наведите объектив на мишень, она должна быть монотонной, светлой. Посмотрите в окуляр, при расстоянии 10 см от глаза вы увидите четкую прицельную марку. При необходимости добейтесь нужной вам четкости.

Нужно придерживаться следующих правил, если у прицела Липерс, окуляр со стопорным кольцом:

  • Взяв в руку, вращая против часовой стрелки, нужно, чтобы стопорное кольцо не прикасалось к нему. После чего, чтобы отодвинуть, нужно вращать по часовой стрелке.
  • При дальнозоркости поворачивают против часовой стрелки на пару оборотов, при близорукости – на пару оборотов за часовой стрелкой.
  • На светлом фоне посмотрите в окуляр, теперь изображение размыто и сильно отличается от предыдущего. После, вращайте до достижения четкого контрастного изображения.
  • Затем зафиксируйте, вращая.

Когда нет стопорного кольца, то вся регулировка происходит на окуляре. Если вас не устраивает резкость, то так же регулируете ее.

Пристрелка и ее виды!

Пристрелка делится на три вида: предварительная – холодная пристрелка, для которой нужен коллиматорный прицел; традиционная пристрелка; завершающая – пристрелка группами по три выстрела.

«Холодная» пристрелка. Для неё используют множество лазерных устройств. Прежде чем выполнить горизонтальные поправки, нужно сделать горизонтальные поправки основания кронштейна.

Традиционная пристрелка. Закрепите оружие, снимите затвор и прищуритесь таким образом, чтобы центр мишени совпал с осью канала ствола. После того, как вы отрегулируете механизмом ввода поправок совпадение центра с центром мишени.

Завершающая – пристрелка группами из 3-х выстрелов. Оружие закреплено. Произведите один выстрел. Если вы попали на пару сантиметров дальше вашей цели, то следует отрегулировать механизм, таким образом, чтобы центр совпадал с центром мишени. После чего произведите последовательно три выстрела. При регулировке склоняйтесь на центр полученных попаданий.

Оптические прицелы Липерс имеют разные механизмы ввода поправок. Но, несмотря на это, каждая модель имеет четкие интервалы поправок, которые для понимания отлично отмечены.

Оптические прицелы Липерс с переменной кратностью увеличения отлично подойдут для тех, кто хочет регулировать дальность изображения, особенно важно при смене модели оружия или выборе новых боеприпасов.

Как пользоваться оптическим прицелом подробно указано в инструкции, которая к нему прилагается, поэтому не ленимся и читаем. Не используйте как бинокль, и не смотрите через него на других людей или объекты. Помните, безопасность прежде всего.

novoptic.ru

Оптический прицел — Википедия

Оптический прицел — оптический прибор, предназначенный для точной наводки оружия на цель. Может быть также использован для наблюдения за местностью и для аналитического расчета расстояний до предметов (если известны их размеры).

Годом изобретения телескопа считают 1608 год, когда голландский очковый мастер Иоанн Липперсгей продемонстрировал своё изобретение в Гааге. Тем не менее в выдаче патента на телескоп ему было отказано, поскольку другие мастера, в частности Захарий Янсен из Мидделбурга и Якоб Метиус из Алкмара, уже обладали экземплярами подзорных труб, а последний вскоре после Липперсгея подал в Генеральные штаты (голландский парламент) запрос на патент. Позднейшие исследования показали, что подзорные трубы были известны ещё в 1605 году[1].

В 1850 году, И.Порро применил на телескопах «обращающиеся» призмы. Затем призматическую коленчатую трубу усовершенствовал Э. Аббе, и затем К.Цейс в Германии. Ружейные телескопы с 1860-х годов получили значительное применение на охотничьем нарезном оружии за границей, и очень мало на военных винтовках. Первое применение винтовки с оптическим прицелом нашли во время гражданской войны 1861—1865 гг., где командиром первых стрелков-снайперов был полковник Х.Бердан, будущий американской изобретатель. В дальнейшем первые нерегулируемые телескопы, имеющие большую длину до 80см (и более) постепенно совершенствовались за границей, к концу 19-го века в телескопах были устроены установки прицелов по расстоянию (высотный лимб), улучшена оптика и усовершенствованы узлы.

В 1880 году Август Фидлер из Штронсдорфа (Австро-Венгрия) создал современный тип оптического прицела[2]. Некоторое значение оптические прицелы имели в англо-бурской войне 1899—1902 годов. Только во время первой мировой войны в связи с новой тактикой ведения боя, введённой иностранными военными специалистами, развитие снайпинга и распространение оптических прицелов пошло быстрыми шагами.

В 1949 году, Фредерик Калес изобрел оптический прицел с переменной кратностью увеличения. В 1972 году, компания «Калес» патентует многослойное просветление оптики (AMV Современный оптический прицел имеет устройство целиком и полностью разработанное заграницей. Увеличение (кратность) оптических прицелов составляет от 2Х до 20Х. Светосила, или ясность изображения оптических прицелов должна составлять не менее 36, при этом ещё в начале 20-го века светосила прицелов могла составлять 100 и более. Переменные кратность и светосила в оптических прицелах позволяют увеличивать светосилу путем уменьшения кратности. Первый способ изменения кратности и светосилы изобрел Ляпорт, а затем способ значительно усовершенствовали фирмы «Гер» и «Цейс». В настоящее время существует множество оптических прицелов с переменным увеличением и изменением светосилы. Поле зрения, или кругозор оптическим прицелов может быть различным в зависимости от назначения и обычно бывает от 2,5° при десятикратном увеличении, до более чем 20° при двукратном увеличении. Глазное расстояние на винтовках с большой отдачей составляет около 8 см, на винтовках с ничтожной отдачей, например калибра 5,6 мм бокового огня, может уменьшаться до 2-3 см. Прицельные приспособления оптических прицелов сначала состояли из двух тонких нитей, перекрещивающихся под прямым углом.

Такое положение телескопа оставалось далее неизменным. Современные оптические прицелы позволяют перемещать глаз вдоль оптической оси окуляра и в сторону от неё до 4 мм без параллактической ошибки в прицеливании. Современные оптические прицелы имеют для установок по горизонтали суппорт или боковой лимб. Такие приспособления были изобретены фирмами «Коллят», «Буш», «Цейс» и др. Вес и габариты оптических прицелов практически неизменны с начала 20 века. Вес оптических прицелов изменяется в пределах от 300 до 600г, длина прицелов — от 200 до 400мм.

Объектив — система из двух (или более) линз. Чем больше диаметр объектива, тем больше он собирает света и обеспечивает большую светосилу прицела и яркую «картинку» поля зрения. Первая (наружная) линза объектива обычно имеет специальное напыление, так называемое «просветляющее напыление» или просто «просветление», обычно оно имеет оранжевый или зелено-синий цвет, который зависит от материала, который был использован для нанесения напыления. Просветляющее напыление не позволяет свету, попавшему внутрь объектива отражаться обратно наружу — поскольку это потеря части светосилы прицела и изображение в окуляре будет тусклым и темным.

Оборачивающая система — обычно линзовая, служит для превращения перевернутого изображения, создаваемого объективом в прямое.

Прицельная сетка — предназначена для точного наведения на цель оружия на котором установлен прицел. Прицельная сетка располагается в одной из фокальных плоскостей прицела (объективной или окулярной) и поэтому изображение цели и прицельная сетка как бы находятся в одной плоскости и видны глазу одинаково резко. В самом простом случае прицельная сетка выглядит как крест или полу-крест и выполнена из проволочек или получена путем травления рисунка на прочной металлической фольге, размещенной внутри втулки. Рисунок прицельной сетки может иметь различную конфигурацию и нанесен на прозрачную пластину внутри оборачивающей системы или прямо на линзу. Помимо перекрестья некоторые прицелы имеют дальномерную шкалу, позволяющую рассчитать расстояние до цели если известны её размеры. Главное преимущество оптического прицела перед обычным, механическим — не нужно постоянно перефокусировать глаз, чтобы совместить на одной линии и четко видеть цель, мушку и прорезь целика при прицеливании, что позволяет видеть прицельную сетку и цель одновременно и одинаково четко.

Окуляр — представляет собой многолинзовую конструкцию и предназначен для рассматривания увеличенного прямого изображения цели и прицельной сетки. Фокусное расстояние окуляра обычно равно 50…70 мм для винтовочных прицелов и более 300мм — для пистолетных. Это расстояние с которого нужно смотреть в прицел, чтобы видеть поле зрения прицела полностью без затемнения по краям изображения. Чтобы быстро и точно зафиксировать положение глаза в зоне полной видимости поля зрения прицела, а также избежать бликов и засветок на линзе на окуляр часто надевают резиновый наглазник. Окуляры прицелов обычно имеют диоптрийное кольцо для подстройки окуляра под зрение стрелка.

Механизм ввода вертикальных и горизонтальных поправок — служит для при пристрелки оружия и совмещения центра прицельной сетки с точкой попадания пули. Прицел может иметь одну из разновидностей механизма ввода поправок — постоянную — вращение барабанчиков происходит однократно при пристрелке оружия под конкретный боеприпас, после чего дальнейшее вращение барабанчиков для стрельбы уже не требуется или тактические барабанчики — когда поправки вводятся для каждого выстрела. Барабанчики ввода поправок нужны для корректировки точки попадания пули из-за смены условий стрельбы: перемещение сетки по вертикали позволяет настраивать прицел для стрельбы по целям на различном удалении. При перемещении прицельной сетки вниз, ствол оружия <как бы> приподнимается, пуля летит по более высокой траектории и наоборот. Перемещая прицельную сетку по горизонтали можно компенсировать снос пули боковым ветром, внос боковых поправок так же облегчает стрельбу с опережением по движущейся цели. На барабанах маховичков ввода поправок нанесена шкала, а их вращение происходит с фиксирующими щелчками. Это позволяет точно определить параметры регулировки и при необходимости вернуть настройки прицела в первоначальное положение «на слух», не отрывая глаз от наблюдения за целью. Вращение маховичка поправок на один щелчок приводит к сдвигу точки прицеливания и смещению прицельной сетки на определенный угол. Величина этого угла или сдвига точки прицеливания указывается в технических характеристиках прицела и часто указана прямо на самих барабанчиках ввода поправок. В отличие от прицелов с сеткой в фокальной плоскости объектива, в прицелах с прицельной сеткой в фокальной плоскости окуляра перемещение точки прицеливания происходит одновременно с перемещением оборачивающей системы и поэтому кажется что сетка стоит на месте.

Подсветка прицельной сетки. Тонкие прицельные сетки иногда могут быть плохо видны в сумерках или на фоне растительности. Чтобы избежать этого в некоторых прицелах предусмотрена подсветка прицельной сетки. Предпочтительнее прицелы, в которых есть регулировка яркости подсветки, так как при низкой освещенности слишком ярко подсвеченная сетка может даже мешать видеть цель. Некоторые модели прицелов имеют двойную подсветку сетки, чаще всего красную и зелёную, что особенно удобно в глубокие сумерки. Иногда узел подсветки совмещают с узлом ввода поправок. В старинных и армейских прицелах сетка выполнялась из нитей по принципу спирали лампы накаливания — такие элементы ещё совсем недавно можно было увидеть в кассовых аппаратах, табло на вокзалах и древних калькуляторах, где светились проволочные цифры. Проволочная сетка выглядит чёрной, когда выключено питание и оранжевой, когда питание включено. В современных прицелах установлен светодиод, который засвечивает либо изображение всей прицельной сетки целиком или только её полупрозрачную центральную часть, иногда даже просто точку в перекрестье сетки.

Корпус прицела — изготавливается из прочных легких сплавов и объединяет все узлы прицела в единую конструкцию, которая должна обеспечивать высокую стойкость систем и механизмов прицела к воздействию ударных нагрузок возникающих при стрельбе[3].

Увеличение[править]

Оптические прицелы можно разделить на две основные группы:

  • Прицелы с постоянной кратностью. Отличаются большой светосилой и потенциально дают более чёткое изображение. В их конструкции нет массивных подвижных элементов (за исключением линз и узла поправок прицельной сетки), их оптическая система состоит из меньшего количества линз, которые, как бы не были совершенны, всё же поглощают свет. Прицелы с постоянной кратностью предпочтительнее, если точно известно в каких условиях и на каких дистанциях стрельбы они будут использоваться.
  • Прицелы с переменной кратностью (панкратические). Прицелы с переменной кратностью потенциально темнее, поэтому для их производства требуются более качественные линзы, но такие прицелы и более универсальны, поскольку позволяют изменять поле зрения, угол которого обратно пропорционален кратности: чем больше кратность, тем меньше поле зрения.

Если у прицела с переменной кратностью сетка находится в фокальной плоскости объектива, т. н. передней плоскости, FFP, то с ростом увеличения укрупняются видимые размеры и цели и прицельной сетки. У прицела с сеткой в фокальной плоскости окуляра, т. н. задней плоскости, SFP, при изменении кратности растет только изображение цели, а видимые размеры прицельной сетки и толщина её нитей остаются неизменными.

Выбор кратности прицела зависит от того, на каком оружии для каких целей и в каких условиях предполагается его использовать: для спортивной стрельбы по мишеням в тире или для охоты, а также от её разновидности. Для стрельбы на небольших дистанциях — до 60 м лучше использовать прицелы с небольшой кратностью (1,5 : 4-6х). Эти прицелы легкие, небольших размеров, позволяют вести уверенную стрельбу быстро, иногда даже навскидку, без тщательного прицеливания, возможно с двумя открытыми глазами. Прицелы с кратностью больше 6х предназначены для стрельбы не спеша, хорошо выцеливая. Такие прицелы должны иметь качественную оптику — большую светосилу, высокое светопропускание оптической системы, высокое сумеречное число, большую контрастность изображения и точную работу механизмов поправок. И первые и вторые независимо от кратности могут иметь подсветку прицельной марки. Недостатком всех прицелов с большой кратностью увеличения является малое поле зрения, затрудняющее поиск цели на больших дистанциях и стрельбу вблизи по движущимся целям. Этого недостатка частично лишены панкратические прицелы — можно установить минимальную кратность, чтобы быстро прицеливаться с двумя открытыми глазами для стрельбы на малую дистанцию или по движущейся цели. По удобству применения это сравнимо с колиматорными прицелами, при этом сохраняются все достоинства прицелов с большой кратностью увеличения.

Параллакс[править]

Оптическая система прицела устроена таким образом, что изображение удаленной цели проецируется объективом в плоскость, где расположена прицельная сетка. Параллаксом в прицелах называют несовпадение плоскости сформированного объективом изображения цели с плоскостью прицельной сетки. Это может быть как передняя фокальная плоскость (объектива, FFP), так и задняя фокальная плоскость (окуляра, SFP). Заметить параллакс нетрудно: в старинные времена, когда все прицелы имели прицельную сетку только в фокальной плоскости объектива, можно было заметить что при смещении глаза перпендикулярно оси прицела изображение цели как бы «плывет» относительно центра сетки и прицельная точка <съезжает> с цели. Для точной стрельбы необходимо, но без навыка достаточно нелегко — уметь во время прицеливания быстро найти и удерживать нужное положении глаза в точности на оптической оси прицела.

В современных прицелах, где сетка расположена в задней фокальной плоскости (окуляра) при смещении глаза стрелка с оптической оси прицела заметного смещения прицельной сетки не происходит. Но, как это ни удивительно, параллакс в них тоже есть и увидеть его так же легко, вот только проявляется он совсем по другому — размытостью прицельной сетки и невозможностью видеть одновременно и с одинаковой четкостью изображение цели и прицельной сетки, если цель находится не на бесконечно-удаленной дистанции (обычно в жизни имеет место стрельба на расстояния, несколько меньшие бесконечности). Чтобы видеть одновременно изображение цели и прицельной сетки с одинаково высокой четкостью на небесконечно удаленной (малой) дистанции нужно вносить поправку в настройки оптической системы прицела для каждой конкретной дальности стрельбы, меняя межфокальное расстояние объектива и окуляра.

Для устранения параллакса в высококлассных прицелах имеется механизм фокусировки объектива, позволяющий поместить изображение от объектива точно в плоскость прицельной сетки. Обычно для этого перемещают всю систему линз объектива прицела или только внутреннюю его часть, расположенную ближе к сетке. Различают два вида устройства отстройки параллакса — AO (Adjustable Objective) и SF (Side Focusing). Первый способ, (AO) — кольцо отстройки параллакса расположено прямо на оправе объектива прицела (отсюда и название). На кольцо нанесена шкала, обозначающая дистанцию фокусировки, чаще в ярдах или метрах (редко). Параллакс устраняется настройкой объектива на нужное деление дистанции стрельбы. Этот способ более распространен в виду его незатейливости и простоты реализации, а проще говоря — незначительного удорожания прицела с AO. Но дешевизна, как всегда, имеет и обратную сторону — невозможно крутить кольцо отстройки параллакса объектива не меняя положения изготовки для стрельбы, что не всегда удобно.

SF — механизм отстройки параллакса размещен сбоку прицела и для пущей вящести его часто снабжают огромным штурвалом, служащим для удобства и плавности отстройки параллакса, не меняя изготовки и положения головы и тела стрелка при прицеливании.

Достоинства[править]

  • изображение цели и прицельной сетки находится на одном расстоянии от глаза, что позволяет чётко их видеть и снижает утомляемость глаза;
  • оптический прицел увеличивает размеры цели, что позволяет производить точное наведение оружия на удалённые и/или малоразмерные цели;
  • оптический прицел собирает большее количество света, чем глаз, что позволяет чётко видеть предметы при низкой освещённости. Некоторые прицелы дополнительно оснащены устройством подсветки прицельной сетки, что позволяет видеть её чётко на фоне тёмной цели;
  • используя прицельную сетку, можно определить угловые размеры цели, что позволяет рассчитать расстояние до неё;
  • оптический прицел, как правило, позволяет настроить его под стрелка с дефектами зрения (близорукостью или дальнозоркостью), что позволяет стрелять без очков;

Недостатки[править]

  • оптический прицел уменьшает поле зрения, что может мешать поиску цели и замедляет прицеливание. При стрельбе с оптическим прицелом особенно усложняется ведение огня по движущейся мишени.
  • При оптическом увеличении присутствует фактор дыхания и дрожания рук, что тоже усложняет прицеливание.
  • при стрельбе с использованием оптического прицела стрелок часто закрывает один глаз, сосредоточиваясь на виде цели в прицел. Это создаёт опасность для стрелка, потому что с закрытым глазом он не сумеет заметить противника, если тот появится сбоку (скажем, при выполнении противником патрульного обхода местности), вне поля зрения оптического прицела. Поэтому опытные стрелки уделяют много времени маскировке своей позиции и ведут прицеливание, держа открытыми оба глаза;
  • на малых расстояниях (менее 20-30 м) прицел создаёт размытое изображение и появляется параллакс (при движении глаза относительно прицела прицельная сетка движется относительно изображения цели), что снижает точность прицеливания. Некоторые прицелы позволяют отрегулировать их для стрельбы на малых расстояниях;
  • при стрельбе глаз должен находиться на определённом расстоянии от прицела (как правило, это расстояние находится в пределах 5-10 см), в противном случае возникают искажения, уменьшается поле зрения и возникает угроза травмирования глаза из-за отдачи оружия. Если прицел оснащён резиновым наглазником, то глаз необходимо размещать вплотную к нему.
  • блеск линз способен демаскировать позицию снайпера.
  • оптические прицелы легко могут быть обнаружены лазерными системами снайперского обнаружения.
  • применение оптического прицела вынуждает снайпера держать голову на несколько сантиметров выше, что значительно повышает риск быть убитым.
  • при использовании оптических прицелов низкого качества снайпер может столкнуться с проблемой запотевания или инееобразования на линзах.

Прицельные сетки[править]

Различные виды прицельных сеток

Прицельная сетка представляет собой либо металлический трафарет (в простейшем случае — две пересекающиеся проволочки), либо стекло с нанесённым на него рисунком. Прицельная сетка размещается либо в первой (находится в середине прицела, изображение в ней перевёрнутое), либо во второй (находится в районе окуляра, изображение прямое) фокальной плоскости прицела.

Для наводки оружия на цель необходимо совместить изображение цели с изображением определённой части прицельной сетки (это может быть пенёк, перекрестье, уголок и т. д.). При пристрелке специальными маховичками перемещают сетку, совмещая её со средней точкой попадания. Существуют различные прицельные сетки, удобные в различных ситуациях:

Сетка «крест»[править]

Позволяет с высокой точностью навести оружие на небольшую и/или удалённую неподвижную цель. Зная угловое расстояние от перекрестья до утолщения нитей, можно оценить угловые размеры цели.

Сетка «пенёк»[править]

Прицельная сетка «пенёк»

Позволяет быстро наводить оружие на цель. Зная промежуток между боковыми линиями, можно оценить угловые размеры цели.

Сетка «ПСО-1»[править]

Прицельная сетка ПСО-1. 1 — шкала боковых поправок; 2 — основной угольник для стрельбы до 1000 м; 3 — дополнительные угольники; 4 — дальномерная шкала

Впервые была применена на советском оптическом прицеле ПСО-1, сейчас применяется на многих прицелах, в основном производства СНГ.

Сетка позволяет с высокой точностью навести оружие на небольшую и/или удалённую неподвижную цель и точно определить её угловые размеры. Имеет дополнительную дальнометрическую шкалу, которая позволяет быстро определить расстояние до стоящего в полный рост человека 1,7 м (есть версии, рассчитанные на иную высоту цели — 1,8 м). Дополнительные прицельные уголки позволяют стрелять на различные расстояния, не перенастраивая прицел.

Одно деление шкалы равно приблизительно 1/1000 радиана или просто одной «тысячной». Расстояние до предмета в единицах длины равняется его размеру в единицах длины, умноженному на 1000 и делённому на его угловой размер в тысячных. Например, если предмет имеет ширину 0,7 м и угловую ширину 4 тысячных, то расстояние до него 0,7⋅1000/4 = 175 м.

Сетка «Mil-Dot»[править]

Такая сетка также позволяет с высокой точностью навести оружие на небольшую и/или удалённую неподвижную цель и точно определить расстояние до цели. Угловое расстояние между точками на сетке — 1 мил. Угловые размеры самих точек, как правило, 0,25 мила, а угловое расстояние между краями соседних точек — 0,75 мила.

  • Потапов Алексей. Армейские оптические прицелы // Искусство снайпера. — «Фаир-Пресс», 2005. — 10 000 экз. — ISBN 5-8183-0360-8.
  • Давыдов Б., Савенко С. Советские оптические прицелы 1920 — 1940-х (рус.) // Мир оружия : журнал. — 2005. — Март (,). —. — ISSN 1607-2009.
  • Давыдов Б., Савенко С. Советские оптические прицелы 1920 — 1940-х (рус.) // Мир оружия : журнал. — 2005. — Апрель (,). —. — ISSN 1607-2009.
  • Давыдов Б., Савенко С. Советские оптические прицелы 1920 — 1940-х (рус.) // Мир оружия : журнал. — 2005. — Май (,). —. — ISSN 1607-2009.
  • Давыдов Б., Савенко С. Советские оптические прицелы 1920 — 1940-х (рус.) // Мир оружия : журнал. — 2005. — Июнь (,). —. — ISSN 1607-2009.

www.wikiznanie.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
