Пневматическая винтовка ППШ -М (Папаша)
Видео обзор на Пневматическая винтовка ППШ -М (Папаша):
Пневматическая винтовка, полностью повторяющая внешний вид легендарного оружия победы ППШ. Винтовка произведена на российском заводе Молот.
Небольшой исторический экскурс. ППШ или Пистолет Пулемет Шпагина был разработан и принят на вооружения в 1940 году, он являлся одним из основных пистолетов пулеметов в войсках времен ВОВ. Пистолет пулемет Шпагина является одним из самых узнаваемых видов стрелкового вооружения в мире.
Но перейдем к данной модели. Данная винтовка является газобаллонной пневматикой, то есть энергия выстрела обеспечивается сжатым газом, вырывающимся из баллончика CO2 на 12 грамм, при нажатии спускового крючка. Дульная энергия винтовки 3 Дж.
Корпус модели ППШ-М ВПО-512 полностью повторяет боевой аналог, ствол, ствольная коробка, а так же основная боевая механика изготовлена из высококачественной оружейной стали. Модель предназначена для стрельбы стальными BB шариками 4.5 мм
Модель может быть частично разобрана, что добавляет антуража пневматической винтовке. Как уже было сказано, стрельба из винтовки производится ВВ шариками, в конструкции винтовки присутствует магазин на 22 шарика, спрятанный под фальш барабанным — магазином. Скорость пульки при стрельбе способна достигать показателя 140 м/с. Для защиты стрелка от несчастных случаев связанных с непроизвольным выстрелом винтовка оснащена крючковым предохранителем.
Итак данная пневматическая модель ППШ — М прекрасно подойдет как для отдыха, так и для просветительской деятельности,кроме того её можно использовать как реквизит для использования в исторических постановках и фильмах.
Характеристики пневматической винтовки ППШ -М (Папаша)
| Дульная энергия (Дж) | 3 |
| Тип ствола | нарезной |
| Вид боеприпасов | стальные шарики BB |
| Калибр (мм) | 4.5 |
| Скорость (м/с) | 140 |
| Длина (мм) | 840 |
| Производитель | Молот (РФ) |
| Боевой прототип | ППШ 41 |
| Тип | Газобаллонная пневматика |
| Количество зарядов (шт) | 22 |
| Источник энергии | CO2 баллон на 12 грамм газа |
| Материал корпуса | металл |
| Материал ложе | дерево |
| Комплектация | винтовка, упаковка, паспорт, магазин, фальш барабанный-магазин |
Качественная пневматика в интернет-магазин Popadiv10.ru. У нас вы можете Купить Пневматическая винтовка ППШ -М (Папаша) и оплатить ваш заказ на почте при получении в любой части Российской Федерации.
Пневматическая винтовка ППШ -М (Папаша) цена низкая, всего 22790 руб.
Перед оформлением заказа обязательно уточняйте цену и комплектацию товара по телефону 8 (499) 677 16 37 (в рабочее время) или по e-mail и системе обратной связи (в любое удобное для вас время).
popadiv10.ru
Пневматический ППШ-41 «MP-562K». Обзор и фото.
Добрый день, любители пневматики и истории!
Поздравляю всех наступающим Днём защитника Отечества и представляю обзор посвящённый уникальному изделию ОАО «Ижевский механический завод» – пневматическому ППШ-41 «MP-562K».
К сожалению выпускался данный пневмопистолет-пулемёт всего пару лет и в настоящее время все образцы нашли своих хозяев.
Но, тем не менее, считаю своим долгом написать данный обзор для будущих, так сказать, поколений! ))) Тем более на нашем любимом сайте www.air-gun.ru информации о «MP-562K» совсем мало.
Эхо войны…
Все мы в детстве смотрели фильмы «про войну» и обязательно в кадре был ППШ с круглым диском…
Многие памятники Советским войнам-освободителям изображали солдат именно с этим оружием.
ППШ создан Георгием Семёновичем Шпагиным под патрон 7,62?25 мм ТТ и в 1940-м году был принят на вооружение Красной Армии, где и прослужил с небольшими доработками вплоть до 50-х годов.
Казалось бы, в наше время имея в запасе огромные склады с устаревшим оружием можно порадовать сограждан интересными «переделками», но после небольшой оттепели приняли закон, запрещающий такие действия.
На сегодняшний день(начало 2015 года) из боевого оружия в России были сделаны всего несколько пневматических вариантов, это «MP-562K»(ППШ-41), «МР-656» (ТТ) – оба ИжМех и «ВПО-512 ППШ-М»(Папаша) производства Вятско-Полянского завода Молот, который славится своим гладкоствольным оружием.
Кроме этого существуют ещё «стреляющие» сигнальные пистолеты: «ТТ-С» из боевого пистолета Тульский Токарев и револьвер системы Нагана — «МР-313», НАГАН-С ВПО-503 (Блеф) и Р-2. Существуют так же переделки в травматические версии (но это уже при наличии лицензии).
Как же хотелось подержать эту легенду в руках (не китайско-тайваньскую игрушку, а именно наш родной)!!! И вот мечта осуществилась!!!
Вид и аутентичность на 5 баллов! В комплекте с родным плечевым ремнём смотрится совсем замечательно!
На ствольной коробке сохранились заводские клейма, номер и год выпуска – 1943.
Краткий взгляд на технические особенности «MP-562K».
Уникальность «MP-562K» заключается в том, что в основу ПП(пистолета-пулемёта) взят реальный боевой пистолет-пулемета Шпагина (годы выпуска могут отличаться от экземпляра к экземпляру).
Переделке подверглись внутренности ППШ, но харизматичный, узнаваемый во всём мире профиль остался неизменен!
Вес 4,5кг, материал изготовления сталь — придраться не к чему, всё «родное»!
Единственный условный минус, это то, что новодельный рычаг затвора с правой стороны закреплён неподвижно и выполняет только функцию включения-выключения привода (он же предохранитель).
Да-да, именно привода, так как стрельба у данной модели реализована посредствам электронной системы питаемой от 6-ти батареек типа АА 1,5В (R6, LR6), спрятанных в прикладе.
Стрельба ведётся как одиночными выстрелами, так и короткими очередями с отсечкой по 6 шариков.
Переводчик огня сохранил свою функциональность от боевого прародителя и расположен перед спусковым крючком, что очень удобно. Под целиком слева можно заметить красный светодиод который сигнализирует о включении питания.
Барабанный магазин полностью переделан для установки внутрь 12 граммового баллончика с СО2 и 70-ти шариков ВВ, которые располагаются по периметру барабана.
Прицельные приспособления почти не подвергались модернизации, мушка в защитном кольце и L-образный целик с дальностью 10 и 20 метров (в оригинале 100-200 м).
Конечно же знатоки раритетного оружия обнаружат с десяток отличий «MP-562K» от боевого аналога, но нам, тем не менее, важен именно тот факт, что это действующий ПНЕВМАТИЧЕСКИЙ пистолет-пулемёт, а не просто ММГ.
Но всё же, необходимо привести попавший ко мне экземпляр к более-менее «боевому» виду.
Первое, что нужно было сделать, это избавиться от «чудесного» шершавого покрытия, которое получилось на заводе после обработки металлических узлов.

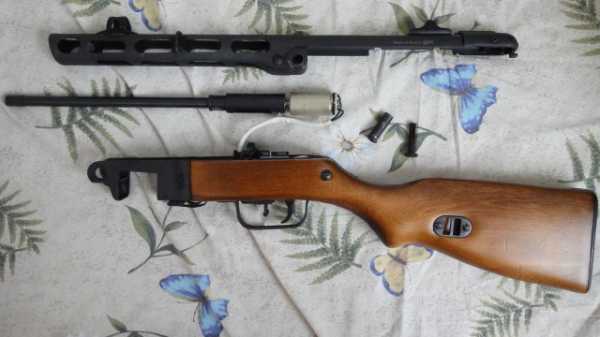

Разобрать ППШ удалось быстро, после чего все необходимые части подверглись ошкуриванию (фото «голого» ППШ не выкладываю по этическим соображениям).
Затем обезжиривание и воронение проверенным Клевером. Смазка деталей и сборка, которая прошла почти без проблем (мелкие пружинки и детальки так и норовят упрыгать под стол).
Взялся за «барабан», но решил ни чего не менять, только открутил голову магазина… из которой выпало 6 стальных шариков… удивился, высыпал их в коробку с бэбэшками и закрутил голову обратно.
Но, сомнения меня не обманули и почитав интернет выяснил, что эти шарики больше по диаметру, чем отверстие в головке магазина и всегда остаются внутри, выполняя функцию гибкого подавателя, пришлось вернуть их на место!!!
Очень интересная деталь в барабане – металлический радиатор с магнитом, для предотвращения переохлаждения баллона при темповой стрельбе!
Винтовка, как её позиционирует производитель, оснащена нарезным стволом и не факт, что это хорошо…
В комплекте с «MP-562K» идёт штатная маслёнка и отвёртка, а так же ускоритель заряжания, что очень актуально при такой ёмкости магазина.
Наконец то немного потеплело на улице (до 0 градусов) и было принято решение провести тестовую стрельбу.
После всех необходимых процедур: снаряжение магазина, установка батареек и баллона были произведены первые выстрелы… и стало понятно, что необходима настройка бойка, т.к. шарики вылетая из ствола оставляли на эталонной доске лишь неглубокую вмятину (и это с расстояния 50 сантиметров)!
Решил изменить длину вылета ударника соленоида путём механического перемещения оного. В результате скорость вылета шарика увеличилась в разы и явно была около 200 м/с .
Как видно на фото два шарика ушли в дерево на несколько миллиметров. Для сравнения справа торчит шарик выпущенный когда то из С-ТТ…
Но счастье закончилось на пятом выстреле резким падением мощности почти до нуля… баллон «сдох»!
Поколдовав ещё с выносом ударника добился того, что удалось с одного баллона расстрелять около 40 шариков (5 супер мощных ~ 200 м/с, 10 мощных ~ 130 м/с , 15 нормальных ~ 100 м/с и 10 явно ниже 80 м/с).
Стрелял с 10 метров, на улице 0 градусов, ветер… при этом 90% шариков попали в цель.
Результат виден на фото.
Теперь тонкой доводкой ударника буду заниматься когда совсем потеплеет, т.к. придётся использовать регулятор мощности, который находится на плате.
Прокол баллона очень чёткий.
Нужно ещё что-то делать с системой крепления затыльника приклада, т.к. крепится он обычными саморезами и со временем дерево сотрётся, а откручивать закручивать придётся постоянно!
По ходу пьесы доработал батарейный отсек – приклеил мягкую тесёмку, для комфортного извлечения батареек из приклада.
Ну и напоследок немного фотографий в интерьере…
Всем, плодотворной рабочей недели перед праздниками!
Специально для www.air-gun.ru
Agent1969©
З.Ы. Добавлю сюда схемку…
www.air-gun.ru
Пневматическая винтовка ППШ-М ВПО-512 («Папаша»): характеристики, устройство, апгрейд, видео
Знаменитый пистолет-пулемет, получивший имя Шпагина, появился перед самой войной – в 1940 году. Бойцы в созвучии с названием (ППШ-41) ласково окрестили его «папашей». Потом, когда оружие сняли с производства, на его основе выпустили пневматические модели, работающие на углекислом газе из баллона. Автором одной из них стал завод «Молот» в городе Вятские Поляны Кировской области. Имя винтовка получила ППШ-М ВПО-512. Впрочем, и ее стали звать «папашей».
Обзор пневматической винтовки ВПО-512 (ППШ-М)
Главная особенность аппарата – то, что он сделан из частей настоящего пистолета-пулемета. Естественно, разработчики полностью деактивировали его из опасного состояния (в частности, приварив к затвору болт, чтобы исключить его движение). В итоге мощность модели не превышает трех джоулей. Так что разрешение на покупку и ношение не нужно.
Дисковый магазин, являющийся «лицом» прообраза, конструкторы тоже переделали. От него остался лишь корпус, внутрь которого запихнули обыкновенный пневматический механизм, предназначенный для стрельбы «бебешками» (стальными шариками диаметром четыре с половиной миллиметра).
Сравнение сильных и слабых сторон
Преимущества пневматической винтовки «Папаша»:
- Большинство подвижных элементов конструкции взято от боевого оригинала. Разборка аналогична ему.
- Соответственно, хорошее качество материалов изготовления. Оружейная сталь – это тебе не силумин.
- Винтовка солидно выглядит, не требуя лицензии.
Минусами модели ВПО-512 является:
- Очень маленький ствол, являющий собой «огрызок» всего в 6 сантиметров.
- Возможность стрелять только одиночными выстрелами.
- Искалеченный затвор.
- Между магазином и стволиком часто бывает зазор, через который выходит газ.
Область применения
Так как винтовка переделана из настоящих частей боевого легендарного оружия, то она станет неплохим подарком для любителя военного оружия прошлого века. Так что устройство можно приобрести даже для коллекции.
Впрочем, хорошие результаты винтовка показывает и во время развлекательной стрельбы, а также во время тренировок, оттачивании навыков ношения и сборки-разборки. Охотно приобретают пневматический аналог ППШ и владельцы тиров.
Технические характеристики
Технические характеристики пневматической винтовки ВПО-512 (ППШ-М):
| Характеристики | Показатели | Ед. измерения |
|---|---|---|
| Тип | газобаллонный | |
| Тип выстрелов | одиночные | |
| Ложе | деревянное | |
| В качестве пуль применяют | Шарики ВВ | |
| Калибр | 4,5 | мм |
| Шаров в снаряженном магазине | 17 | шт. |
| Вес | 4250 | г |
| Длина гладкого ствола | 6 | см |
| Длина винтовки (общая) | 84 | см |
| Для стрельбы используются баллоны с СО2 по | 12 | г |
| Энергия (дульная) | не превышает 3 | Дж |
| Шарик летит из дула со скоростью | до 130 | м/с |
| Одного баллона хватает на отстрел | 80 | шариков |
Устройство
Как уже говорилось, модель имеет полное сходство с прообразом – ППШ-41. И изготовлена на его основе. Даже маркировка присутствует, где можно узнать год выпуска. Ложе соединяет все детали аппарата, и при соединении передние части ложи заходят в пазы, образуемые обоймой.
УСМ переделан для возможности стрелять металлическими шариками. Затвор можно двигать, но он служит лишь для антуража, не выполняя абсолютно никаких функций. Предохранитель расположен за курком. Прицельные приспособления – мушка с целиком – оригинальные. Они закреплены на ствольной коробке.
Вся пневматика находится под дисковым барабаном, выполняющим декоративно-защитную роль. Чтобы добраться до нее, этот барабан снимают (рычагом сзади, как на автомате Калашникова). Затем, сняв магазин на 17 шаров, можно увидеть клапанный механизм, куда вставляется баллончик. После снаряжения пневмата ставят барабан на место, следя, чтобы вороток поджимного винта не мешал это сделать.
Для регулировки клапанного механизма в коробке используются боковые винты из латуни, которые позволяют точно выставить клапанник. Так, чтобы не было шатания и сдвигов.
Схема винтовки ППШ-М
1- ствольная коробка; 2 – затвор; 3 – целик; 4 – сухарь; 5 – пружина колпачка; 6 – выступ колпачка; 7 – колпачок; 8 – штифт колпачка; 9 – зацеп колпачка; 10 – ограничитель; 11 – возвратно-боевая пружина; 12 – спусковой крючок; 13 – переводчик-размыкатель; 14 – основание переводчика; 15 – направляющий стержень; 16 – шайба стрежня; 17 – защёлка магазина; 18 – клапанный механизм; 19 – накопитель; 20 – ось ствольной коробки; 21 – разрезная чека; 22 – кнопка защёлки накопителя; 23 – мушка; 24 – магазин; 25 – затворная коробка; 26 – ложа; 27 – хвостовой винт.
Комплектация и упаковка
На длинной картонной коробке хорошо заметна крупная надпись: «папаша». И название модели. Комплектация довольно скудная: лишь сама винтовка и инструкция к ней.
Принцип действия
Баллон вставляют в установленное место под стволом и подкручивают несъемным винтом. После чего засыпают шарики в магазин, у которого не имеется фиксатора. Поэтому придется придерживать его пальцем. Прижав болт, ставят заполненный шариками магазин. Затем можно поставить на место дисковый короб.
Переведя рычажок предохранителя на красную точку, переводим оружие в боевое положение. Можно нажимать на спуск, производя одиночные выстрелы. Взводить ничего не нужно – стрельба идет автоматически. При этом каждый раз открывается клапан, дающий выход очередной порции сжатого газа. Энергия этого газа выталкивает заряд из дула.
Когда все 17 шаров в магазине закончатся, перезаряжаем винтовку. Сначала снимем дисковый короб. Остается нажать кнопку и вытащить магазин, заполнив его пулями.
Видео обзор пневматической винтовки ВПО-512 (ППШ-М):
Разборка
Сначала, надавив на рычажок, снимем дисковый магазин. Потом нажимаем на ствол в верхней части (примерно над курком) и открываем ствольную коробку. Это позволит сразу вытащить возвратную пружинку и поршень.
Отвернув плоской отверткой болтик в цевье (его верхней части), получаем возможность снять приклад, а также механизм спуска. В прикладе сзади есть закрывающееся отверстие, пустое внутри. Скорее всего, для запасных патронов. Его можно открыть, подковырнув пробку отверткой.
Берем в руки ствольную коробку. Ствол здесь не снимается – он запрессован. И если требуется замена, то нужно будет его только выбивать.
Выбор оптики
Так как модель относится к типу газобаллонных, то сильной отдачи не предвидится. Поэтому оптика, даже слабенькая, не станет рассыпаться после недели использования. Даже простенький «карандаш» подойдет. Гнаться за дорогими моделями оптических прицелов вовсе не обязательно. Можно взять что-то из разряда 4х32, например, Таско. Отечественный ВОМЗ Пилад – вариант получше.
Апгрейд
Как уже было сказано, стволик для винтовки здесь несерьезный – шесть сантиметров всего. Поэтому есть смысл его поменять. Например, в обточенный ствол от «дрозда». Чтобы он держался, в казенной части надо установить полиуретановую прокладку с сечением в форме трапеции. Для нее, к примеру, можно взять манжету от МР-512.
Теперь можно поработать с обрубком затвора, заменив его ММГ на настоящую деталь, взятую с боевого ППШ. Если, конечно, есть возможность найти такую деталь. Чтобы она вписалась как следует, сточим курок внизу миллиметра на 3, а сам затвор профрезеруем в нижней передней части.
Дисковый барабан с заваренной крышкой поменяем на настоящий – от ППШ. А чтобы использовать пространство внутри этого барабана, можно по бокам соорудить отсеки, где будут храниться два запасных баллончика с СО2. Еще можно утяжелить диск, приблизив его вес к оригиналу. Вставив внутрь пластинку из свинца, к примеру.
Напоследок потрудимся над клапанным механизмом винтовки ппш впо 512:
- Канал и отверстие перепуска увеличим до 3,5 миллиметра.
- Заменим манжету клапана, заменив ее на малое уплотнительное кольцо клипа от CFX Royal (в перевернутом виде).
- В нижних плоскостях клапана вставим миллиметровые штифты для точной вертикальной регулировки.
- На ось фиксатора магазина наденем фигурную пластинку из стали. Она будет плотно прилегать к передней части магазина – газ не уйдет впустую.
podpricelom.com
ППШ-М (ВПО-512)
На днях я снова пополнил свою коллекцию ММГ. На этот раз моделью ППШ. Верней производной от газобаллонной винтовки ВПО-512, ППШ-М. И с самого начала позиционировавшийся как ММГ.
Давайте по ближе познакомимся с сим.
Функциональные возможности данной модели.
Снятие постановка на предохранитель.
Взведение затвора.
Возможность перевести огонь с одиночного на автомат
Возможность перебросить целика со 100 метров на 200
Возможность открыть дверцу для пенала.
Подвижный спусковой крючок.
Отсоединение диска.
Возможность произвести не полную разборку.
Связь между спусковым крючком и затвором отсутствует.
Поставляется данная модель в фирменной коробке от компании Молот. Кто собственно и производит ее.
В комплект поставки входят. Сам ППШ, магазин барабанного типа. Документы и как не смешно набор прокладок.
Сама модель выпущена в 1944 г
Номера ствольной коробки
Затворной коробки
И скобы спускового механизма
совпадают.
Номер на прикладе отсутствует. А вот номер на стволе другой. Выбить его у меня не получилось. Но об этом ниже.
В полнее возможно, что ствол был заменен перед постановкой на хранение. Кстати обратите внимание на ствол. Он имеет спиральные насечки (напоминающие резьбу) которые образуются при обработки твердых сталей на высоких оборотах и быстрой авто подачи. Есть еще одна интересная деталь. Приклад. Лак на нем потерт. И сохранился лишь в тех местах, которые мало контактировали с владельцем.
Из всего этого можно предположить, что ППШ с прошлым. Попробую узнать о нем чуть по подробнее. Дам запросы по номеру на завод, хотя они не сильно хотят идти на контакт с частниками почему-то. Возможно, удастся узнать судьбу данной модели.
А теперь о грустном. Начнем с диска.
Верх срезан напрочь. Внутренностей нет. Место подготовлено под клапан. Который в данную модель не входит.
Более того, сам диск еще и заварен.
Прихвачена защелка.
И с двух сторон по периметру
Восстанавливать данный “шедевр” смысла нет ни какого. Проще купить новый за 2000 штуки.
Теперь переходим к внутренностям.
Амортизатор затвора сделан из пластика.
Хотя если я правильно помню должен быть сделан из толстой кожи и куда как проще по форме.
В копаном ППШ в место него использовался кусок кожаного ремня. Видимо амортизатор был утерян.
А вот возвратная пружина и направляющий стержень оригинальные, что приятно
И снова о грустном. Затвор если теперь его можно так назвать фрезерован в половину.
Создается впечатление, что это новодельная болванка. Так как ни каких номеров или других отметок на нем я так и не нашел.
Отделим ствольную коробку и посмотрим, что нас ждет дальше.
В место разрезной чеки и соединительной оси видим обычный палец.
Кстати кожух ствола плохо вычищен от солидола консервации.
А вот теперь о стволе. Выбить мне его так и не удалось. Хотя он должен довольно просто выходить.
Виной тому стал вот этот штифт
Загнанный во вкладыш.
И заваренный с другой стороны.
Так, что считать хорошо номер или найти другие клемма без серьезного хирургического вмешательства не получится.
Сама же затворная коробка тоже получила изменения.
Снесен отражатель. Проделан дополнительный паз для тяги. И вставлено ребро жесткости по средь всего этого безобразия.
Отделим затворную коробку от приклада.
А за тем УСМ.
Как говорится: — комментарии излишни. Почти полный передел.
Так же есть отверстие в стенке ствольной коробки для крепления клапана.
И вырез в торцевой части.
В общем и целом модель оставляет приятные впечатление, по крайней мере с наружи. Минус отсутствие связи УСМ-затвор. Но это исправимо. Хочется отметить, что конструктора из компании Молот, постарались сохранить по максимуму оригинальность модели в рамках закона. И это приятно. Кстати о целесообразности данного ММГ. Думаю, что с начало в модели ППШ-М попадали бракованные образцы. Не выбрасывать же? Или образцы, на который не хватила клапанов. Скажем, смежники подкачали. А сейчас в них в полнее могут попасть уже изготовленный, но еще не проданные ВПО-512. Благодаря изменениям в законе об оружии. В пользу первого и второго вариантов говорит то, что мой ППШ-М был произведен в 2012 году. Когда еще можно было легко найти за нормальные деньги ВПО-512. А ППШ-М стоил 9000 штук.
В общем, брать или не брать решает каждый для себя сам. Но соотношении цены с полноценным ММГ чувствуется сразу. Правда и изменений куда как больше.
www.air-gun.ru
Пневматический ППШ. Оружие и военная техника. Добавил Роман Омельченко — VilingStore.net
Одна из новейших разработок специалистов Ижевского механического завода. Модель создана на базе легендарного пистолета — пулемета ППШ-41 образца 1941 года, который был на вооружении Советской Армии в период Великой Отечественной войны.
Пневматический ППШ
Полностью сохранен внешний вид аналога, маркировка.
Пневматический ППШ
Винтовка предназначена для любителей исторического оружия, коллекционеров, а также для развлекательной стрельбы.
Электронный спусковой механизм позволяет вести стрельбу как одиночными выстрелами, так и фиксированными очередями. Питание электронного блока — 6 элементов типа АА 1,5В.
Для стрельбы используются стальные сферические пули, применяются 12-граммовые баллончики с СО2.
Винтовка комплектуется ускорителем заряжания.
Характеристики:
Калибр, мм — 4,5
Скорость полета пуль, м/с (не более) — 130
Габаритные размеры, мм 850х150х210
Темп стрельбы, выстр./мин 600
Масса, (неснаряженного), не более, кг 4,5
Количество выстрелов в очереди 6
vilingstore.net
MP-562k ППШ (часть1) — pavel_novichkov — LiveJournal
Перед 9 мая я достал долго ждавший своей очереди пневматический ППШ МР-562к производства Ижевского Механического завода (ИжМех) http://pavel-novichkov.livejournal.com/20796.html
Честно говоря, я хотел привести его в надлежащее для эксплуатации состояние еще год назад. Главное, что меня не устраивало в изделии — возможность произвести не более 40 вдумчивых выстрелов одиночными с одного баллона СО2. Под «вдумчивыми» я понимаю неторопливое прицеливание и выстрел, т.е. интервал между выстрелами не менее 1 секунды, чаще один выстрел в 2-3 секунды.
Малый ресурс 12-ти граммового СО2-баллона объяснялся очень просто — якорь соленоида сильно бил в клапан магазина, что приводило к перерасходу газа. Косвенно об этом говорила начальная скорость стальных омедненных шаров ВВ. Первые выстрелы с баллона могли покинуть ППШ со скоростью 180-190 м/с. Потом скорость достаточно быстро падала и, например, 20 выстрел был уже как намного тише по звуку, так и слабее по скорости — не более 110-115 м/с. С 30-го и до конца баллона скорсть составляла максимум 80 м/с.
Со временем первые выстрелы с баллона сопровождались усиленным прорывом СО2 в зазор между стволом и корпусом клапана — это начал вывинчиваться ствол из казенника. Как следует закрутить его через отверстия перфорированного кожуха не получалось.
И напоследок, взяв в первый раз автомат в руки, я потом долго не мог отмыть их от черно-рыжего налета ржавчины, черной краски и не совсем удачного «пескоструя» с последующим оксидированием металла. Опять же, МР-562к — это самый настоящий ППШ в прошлом, наследие конверсии и грубой переделки в пневматическое оружие если не вынуждали, то, по меньшей мере, требовали перебрать изделие.
Я планировал разобрать МР-562к, устранить вышеизложенные недостатки, промыть все стальные части очистителем карбюратора, все заново смазать и собрать. Xтобы стрелять и наслаждаться без необходимости долго потом отмывать руки.
Еще хотелось удалить черную краску, которой на ИжМехе закрасили, по-видимому, проблемные места на металле. С нее, собственно, все и началось…
Сначала я отделил верхнюю часть ствольной коробки от нижней. Для этого надо выбить разрезной штифт слева-направо, а затем полую ось шарнира ствольной коробки (справа-налево). Для выбивания разрезного штифта очень хорошо подходит носик использованного СО2-баллона.
После удаления штифта и оси (штифт на верхнем фото слева, полая ось справа), необходимо отделить верхнюю часть ствольной коробки от нижней и извлечь ствол с казенником и соленоидом в сборе. В собранном состоянии именно ось шарнира ствольной коробки не дает возможность демонтировать ствол. Если не отделить верхнюю часть, то ствол будет трудно извлечь из-за длины провода, идущего к соленоиду.
Казенник ствола и ствол (в передней (слева) части казенника видна проточка под ось шарнира ствольной коробки):
Винт справа фиксирует соленоил в алюминиевом полукольце C-образной формы. В зависимости от глубины вкручивания соленоида удар по клапану будет сильнее или слабее.
Длина ствола 266 мм, внешний диаметр 13 мм. Диаметр «родного» ствола ППШ у дульного среза 14 мм, поэтому в передней части новодельный стволик имеет насадку на резьбе, увеличивающую диаметр до 14 мм, чтобы ствол не люфтил в отверстии под него в передней части ствольной коробки в районе дульного тормоза.
Кстати, новодельный ствол цилиндрический, тогда как ствол огнестрельного ППШ был сделан «на конус». От того новый ствол кажется в кожухе слишком тонким. На чертеже, взятом с просторов интернета, это четко видно:
Начав стирать мазки краски со ствольной коробки ацетоном, я обнаружил, что оксидирование металла так же меняет цвет и становится светлее, матовый оттенок почти исчезает. При этом на смоченной ацетоном ветоши остаются не двусмысленные следы того, что оксидирование проведено совсем уж неправильно и если все оставить как есть, то избавиться от его следов на руках не удастся.
Как известно, нет ничего невозможного. Размером с зубную щетка со стальной щетиной сняла как краску, так и не удавшееся оксидирование. Заодно этой же щеткой из всех щелей ствольной коробки был убран песок. Ствольная коробка вдруг начала приобретать свой первоначальный вид. Исчезла матовость поверхностей, вместо поглощения света, поверхности начали его немного отражать. Очищенная от следов современной обработки ствольная коробка оказалась поеденной коррозией как снаружи, так и внутри. Самые сильные следы коррозии обнаружились в передней камере ствольной коробки, выполняющей функции дульного тормоза и компенсатора подброса оружия при стрельбе. Скорее всего, настоящий ППШ 1943 года выпуска с серийным номером ГИ 2826 пострелял не мало до консервации и последующей переделки в пневматическое оружие.
Для достижения равномерности результата работы стальной щеткой, внешние и внутренние поверхности ствольной коробки были обработаны очень мелкой наждачной бумагой (меньше «0» точно), причем уже бывшей в употреблении.
Мыслей полностью зашкурить ствольную коробку и заново ее заворонить у меня не возникало. И, кстати говоря, никогда не возникает. На мой взгляд, это весьма кропотливый и трудоемкий процесс, требующий при этом навыков и опыта.
Остатки «родного» оксидирования наждачной бумаге поддаются с трудом — не смотря на военный выпуск, оксидирование очень глубокое. Можно, конечно же, было фанатично «запилить» и его до белого металла, но я этого делать не стал — искусственно старить оружие я очень не люблю. Хотя настоящий ППШ ГИ 2826 был, скорее всего, весьма потертым.
На фото выше и ниже внутрення часть ствольной коробки, под которой когда-то двигался затвор пистолета-пулемета. Сейчас за задней клепкой целика приварен винт. Почему именно винт, сказать сложно. Можно было приварить и не винт. Эта ненужная деталь — дань соответствию криминалистическим требованиям. Приваренный винт не даст затвору настрояшего ППШ двигаться внутри ствольной коробки. Решение спорное и выполнено «для галочки», но тем не менее, любителям аутентичности срезать этот винт однозначно не рекомендую — именно он не позволяет визуально идентифицировать ствольную коробку МР-562к как ствольную коробку ППШ, особенно при отсутствии новодельных клейм, которые обычно стараются убрать..
После щетки и наждачной бумаги я отмыл ствольную коробку очистителем карбюратора, потом вымыл целиком с мылом и высушил на электрической плите. Вода полностью испарилась и после остывания я смазал ствольную коробку силиконовой смазкой-спреем. Почему именно ей? Во-первых, любая смазка в виде спрея обладает повышенной текучестью, а во-вторых, у меня закончилось жидкое оружейное масло Break Free.
Отмытая и смазанная ствольная коробка стала выглядеть так:
Прицельные приспособления я выровнял насколько это было возможно.Боковые щитки криво приваренного целика слегка подогнул влево, чтобы целик сместился примерно на 1 мм влево. Мушку так же сдвинул влево примерно на 1,5 мм. Заваленный влево намушник вернул на место. Все операции были выполнены с помощью молотка и большой выколотки. Выполнены, естественно, «на глазок», так как большинство деталей прицельных приспособлений не параллельны и не перпендикулярны. Это наследие массового производства военных лет — часть истории нашей страны, не уничтоженная в плавильной печи.
Проявились и стали читаемыми некоторые клейма, поверхность ствольной коробки стала более гладкой и приятной на ощупь.
Продолжение следует…
pavel-novichkov.livejournal.com
МР-562 (ППШ) АП и тюнинг
Orlon 09-01-2011 19:28Хорошая темка, но кажется мне, что сей девайс не сильно распространен среди пневманутых.
makar92 09-01-2011 19:33так он только месяца 3 в продаже, даже меньше, еще все впереди А внешне Апать есть что, бубен особо
Серый Волк 09-01-2011 20:43quote:
Originally posted by makar92:
Помогите чертежами рога
Поздравляю с приобретением! Но чертежи-то для чего?
Настоящих коробчатых магазинов к ППШ предлагают в достатке прямо на Ганзе, по цене уж никак не выше 1000 р.
Вот, например:
И чертеж может особо не помочь, ведь магазины штамповали на многих заводах и они отличаются друг от друга и по месту изготовления, и по годам выпуска.
Так что, проще (ИМХО) прямо «по месту» делать и перейти прямо в раздел купля-продажа
Нет, с рогом совсем не смотрится. Худой, как велосипед .
makar92 09-01-2011 21:11Ну все равно, лично мне и с рогом и с бубном нравится, а чертеж, чтобы примерно прикинуть как все будет и начертить пневморог для других участников ганзы
Greenthomb 09-01-2011 21:20Согласен, бубен рулит.
К тому же мне очень понравилось как ИМЗ его сделал — и вместимость большая и работает прямо как на настоящем =)
Насчет отсечки очереди я тоже думал, но потом решил ничего не делать, ибо все-равно из всей своей автоматической пневматики (в количестве 6,5 штук) стреляю только короткими очередями.
Кстати, с ДнюхоЙ!!!!
Orlon 09-01-2011 22:24Не, как по мне, так через чур здоровый и тяжелый агрегат. Но стреляет прикольно.
Может я до него просто не дорос?
Спасибо за поздравление)))) Я думаю уже дорос
Varyag 74 10-01-2011 04:35Я на своем только бубен подпиливал. А то до места не вставал и наклеп на стволике появился. Так бы еще на бубен родную защелку поставить, чисто декоративно.
Balag 10-01-2011 07:13Поздравляю! Такой и на стенку повесить не стыдно, именно украшением будет. Этакое подобие стреляющего ММГ
З.Ы.
Вот будет прикол, если Ижмех разродится на пневматический ДП.
quote:
Originally posted by Balag:
Вот будет прикол, если Ижмех разродится на пневматический ДП.
угу,а потом ДШКСерый Волк 10-01-2011 16:45
quote:
Originally posted by ZZton:
угу,а потом ДШК
Это вряд ли! Таам от затвора такая отдача будет!
Greenthomb 10-01-2011 16:49При чем тут затвор и отдача? О.о
Серый Волк 10-01-2011 16:55Так логично — нажимаешь спуск — тяга «нового» УСМ приводит в действие пневмомеханизм. И спускает выхолощенный затвор, а то уж слишком несоответствует грозный вид ДШК и тихое «шлеп!» из ствола
Balag 10-01-2011 17:17quote:
Originally posted by Серый Волк:
ДШК и тихое «шлеп!» из ствола
А типа все эти «пук-пук» из пневматических СО2 соответствуют? Серый Волк 10-01-2011 17:22
quote:
Originally posted by Balag:
А типа все эти «пук-пук» из пневматических СО2 соответствуют?
Ну… если ММГ ПБС накрутить… То похоже немного Хотя я про «Брамит» для ППШ или ППС не слышал, только Наган\Мосинка
Вот винтовка Мосина… Или ПТРС в пневмоварианте…
Ладно, праздники завершаются, пора прекращать мечтать…
makar92 10-01-2011 17:24А взять и извратиться на ППШ глушак повесить
makar92 11-01-2011 10:12А вот и чертежик
раз уж тема по апу, спрошу — ствол как крепится в коробке? Штифтами? навинчивается? я ведь правильно понимаю что ижСмех туда нарезной ствол воткнул?
Balag 11-01-2011 18:45quote:
Originally posted by BRN:
ижСмех туда нарезной ствол воткнул?
в ППШ-41 и был нарезной)))))Varyag 74 11-01-2011 18:46
На резьбе, в дульной части точно. С казенником непонятно, снимать не пробовал. Ствол нарезной, во всю длинну. Кстати свинцом сразу стреляет, без доработок.
SHTIRLITZ 11-01-2011 19:55quote:
Originally posted by makar92:
А взять и извратиться на ППШ глушак повесить
Ключевое слово здесь — «извратиться»…
makar92 11-01-2011 20:10а что как раз там резьба есть на конце ствола , еще коллиматор на него повесить и подствольник
Greenthomb 12-01-2011 10:53там ствол подвижный, попрошу заметить. Движется вдоль своей оси при установке магазина, прижимаясь к нему. Навинченная на дульной части хреновина чисто чтобы не болтался. В казенной части ствол вставлен в рамку, на которой сидит соленоид. По-моему на резьбе. Вечерком гляну, если резьба как у 654 и тп, то можно без проблем вкорячить длинный гладкий ствол для дрозда. Штатный нарезной, естественно, это ведь ИМЗ
BRN 12-01-2011 13:11quote:
Originally posted by Greenthomb:
можно без проблем вкорячить длинный гладкий ствол
вот это я и хотел услышать, ибо по отзывам не у всех свинец хорошо подавался.Nik13th 13-01-2011 13:05
а если ложе а-ля винторез, страйкбольный подствольник гп костер, лазер, колиматор или оптику, модер на пол метра. Будет эдакий помолодевший пенсионер
Deni-kin 13-01-2011 14:24quote:
Originally posted by BRN:
я ведь правильно понимаю что ижСмех туда нарезной ствол воткнул?
А «Он» ещё и девайсы со стволами без «нарезки» выпускает?
ЗЫ Тюнинг-тюнинг — а я бы, спецом его состарил, и ещё ржавчины добавил, а то «как на продажу», а не «боевой»… BRN 13-01-2011 16:02
quote:
Originally posted by Deni-kin:
А «Он» ещё и девайсы со стволами без «нарезки» выпускает?
да, выпускает. например вся линейка юнкеров Greenthomb 13-01-2011 16:51
quote:
Originally posted by BRN:
например вся линейка юнкеров
Осспидя… Сколько можно повторять, Юнкеры делает ИЖМАШ. А мурки, 654 и прочие дрозы ИМЗ, он же ИЖМЕХ. Это разные предприятия с разной продукцией.
quote:
Originally posted by Deni-kin:
А «Он» ещё и девайсы со стволами без «нарезки» выпускает?
Гладкоствольные ружья только. Вся пневматика нарезная. Даже трубка от узла прокола баллона к клапану в бункерном дрозде нарезная (ибо обрезок ствола).
ЗЫ. Выкрутить ствол пока что-то не получается, ухватиться не за что
makar92 15-05-2011 10:48Кстати никто не знает как решить проблему заклинивания магазина?
Varyag 74 15-05-2011 13:25quote:
ЗЫ. Выкрутить ствол пока что-то не получается, ухватиться не за что
Сначала надо выбить ось по которой ППШ переламывается. На стволе есть проточка под эту ось, она и не дает повернуть его.makar92 15-05-2011 14:21
а насчет заклинивания магазина, шары болтаются как г в проруби, то ли пружина слаба, толи фиг знает
makar92 15-05-2011 14:26а насчет заклинивания магазина, шары болтаются как г в проруби, то ли пружина слаба, толи фиг знает?
Varyag 74 15-05-2011 14:31У одного знакомого были проблемы с пружиной подавателя — она просто сломалась. У моего , такое впечатление, пружина немного прослабла, но пока клинов не было, недавно на игре отстрелял дисков 8, ни разу не подвел.
А насчет разобрать-почистить-смазать не пробовали?
я пробовал практически все. в том числе разобрать почистить смазать как самое элементарное. просто не могу понять в чем причина
Varyag 74 17-05-2011 11:54Ну, незнаю, не очень понятно, как выражается проблема?
klest 18-05-2011 17:08makar92, скинь пожалуйста фотку бубна без передней крышки.
makar92 19-05-2011 07:14хорошо скину. проблема такая: когда стреляю этот диск внутри не проворачивается или поворачивается с переменным успехом то бишь шары не поступают и он шарахает воздухом
Stran_nik 19-05-2011 08:44А непробовали смотреть из-за чего?
Может просто крышка неплотно прилегает и не нажимает на фиксатор, вот он и клинит, у меня по началу было так-же я не сильно закручивал крышку боясь потом ее не открутить и глючило из-за этого не по децки…
Или винт фиксатора мальца открутить чтобы он подлиннее был.
А точно подаватель не крутиться? У меня есть проблема со свинцом — если его заряжаю, то лупит одним СО, хотя шарик находится на месте. Сталью все нормально. Пока не разобрался в чем проблема.
Приветствую! Месяц назад сам приобрёл сей агрегат.
Что сказать, доволен как слон! Стрелять изо всех своих пистолетов как-то сразу расхотелось…: ) Единственно, что первые два баллона при затяжке винта сразу ушли в атмосфэру, причина-ослабленная пружина клапана, подрастянул-всё в порядке. Аппарат исключительно точен, с 10 метров одиночным уверенно бьёт корковую пробку от шампанского.
В общем,штука классная! Ижмеху спасибо.
Теперь тоже озаботился идеей с рожком. Наверняка идеи гг. Штирлица и Lexx-а
прокатят и здесь. Бум пробовать. Кстати, рожок в непиленном виде наверняка не влезет, никто не пробовал?
Да и защёлку на бубне очень хочется восстановить…
не влезает до конца проверял
makar92 20-05-2011 11:52вот проблемный бубен у меня фото:
вообще надо увеличить мощность пружины спиральной, я так считаю
KotVasja 20-05-2011 12:09Кстати, а что там на передней крышке бубна под круглым пятаком-сквозная дыра?
Stran_nik 20-05-2011 12:12У меня такое ощущение что у вас пружина тоньше… а может это из-за блика так смотрится.
Кстати, не пробовали без задней крышки в ручную зажимать фиксатор и стрелять?
quote:
Originally posted by Stran_nik:
У меня такое ощущение что у вас пружина тоньше… а может это из-за блика так смотрится.
Кстати, не пробовали без задней крышки в ручную зажимать фиксатор и стрелять?
Пробовал, когда большим пальцем помогаю пружине двигать круг который темнокрасный. фиксатор нормально зажимается вроде
alexander.k2010 31-05-2011 22:03quote:
У меня есть проблема со свинцом — если его заряжаю, то лупит одним СО, хотя шарик находится на месте. Сталью все нормально. Пока не разобрался в чем проблема.
А проблема-то в чем?! У меня почти такая-же история. Только что свинцом, что сталью — все едино(шарик находится на месте и проблем с подавателем вроде нет). Если кто с подобным сталкивался, то подскажите как с этим бороться. Заранее спасибо за ответStran_nik 01-06-2011 08:35
Может батарейкам хана, у меня когда мал заряд, то соленойд просто стучит по клапану, выходит чуток газа которого не хватает чтобы вытолкнуть шарик.
Как вариант соленоид стоит слишком далеко или слишком близко, в первом случае просто недостает, во втором не хватает силы чтобы пробить клапан или не проколот до конца баллон.
Лучше всего исключать одну проблему за другой, для начала лучше проверить батарейки и на всякий пожарный глянуть нет ли в стволе чего нибудь типа застрявшего шарика. Потом вынуть из магазина все шарики и выстрелить в холостую, должен прозвучать довольно громкий хлопок говорящий о том что газ нормально выходит а дальше попробовать подложить чего нибудь типа фольги под первый шарик и стрельнуть.
quote:
лупит одним СО, хотя шарик находится на месте
тоже есть такая проблемка, причем с новья некоторое время было нормально.
Чет мне кажется, что соленоид по клапану слабо бъет.
Что делал:
1.Добавлял напруги до 12 вольт
2.Повышал емкость конденсатора в два раза.
3.Перебирал клапан: менял резинки и пружину
4.Регулировал положение соленоида.
Струя получше стала, а все одно сталью через раз, а свинцом ваще караул
Stran_nik 01-06-2011 08:55
А не пробовали сделать так чтобы шарик был прямо напротив клапана?
Струе газа не придется в таком случае продавливать подаватель чтобы выстрелить.
quote:
А не пробовали сделать так чтобы шарик был прямо напротив клапана?
нет чёт боюсь туда лезть, но видно придется,
да он вроди и напротив стоит
Stran_nik 01-06-2011 09:17
Нет, он обычно минимум на 0,8 мм заглублен. Лезть особо и ненадо, можно поксиполом залить углубление в верху магазина, он покажет насколько данная операция эффективна, конечно надолго его не хватит но это так сказать для наглядности, потом можно будет просверлить отверстие, нарезать резьбу и вкрутить регулировочный винт.
makar92 01-06-2011 18:24quote:
Originally posted by uvn81:
тоже есть такая проблемка, причем с новья некоторое время было нормально.
Чет мне кажется, что соленоид по клапану слабо бъет.
Что делал:
1.Добавлял напруги до 12 вольт
2.Повышал емкость конденсатора в два раза.
3.Перебирал клапан: менял резинки и пружину
4.Регулировал положение соленоида.
Струя получше стала, а все одно сталью через раз, а свинцом ваще караул
короче понял, кажется из-за пружины, видимо ее че то зажимает и она не крутится, я перебрал, более менее надежно зафиксировал пружину, вроде не клинит, за редким исключением))
makar92 01-06-2011 18:26quote:
Originally posted by uvn81:
тоже есть такая проблемка, причем с новья некоторое время было нормально.
Чет мне кажется, что соленоид по клапану слабо бъет.
Что делал:
1.Добавлял напруги до 12 вольт
2.Повышал емкость конденсатора в два раза.
3.Перебирал клапан: менял резинки и пружину
4.Регулировал положение соленоида.
Струя получше стала, а все одно сталью через раз, а свинцом ваще караул
а вы перепрошить плату можете чтоб 1000 выстрелов в минуту и бесконечная очередь
klest 02-06-2011 12:41quote:
тоже есть такая проблемка, причем с новья некоторое время было нормально.
Чет мне кажется, что соленоид по клапану слабо бъет.
Посмотри: не ушёл ли у тебя соленоид вперёд,т.е. ближе к клапану. У меня на дрозде регулярно уползал — в итоге поставил шайбу пластиковую м/у соленоидом и корпусом дрозда.Шайба точится по размеру, т.е. — выставил соленоид на оптимум, замерил расстояние м/у ним и корпусом и такой толшиной сделал шайбу.
Оптимум соленоида:
-в корпусе клапана оставляете только «пробку» из которой торчит хвостик самого клапанка.Вставляете магаз на место.Ослабляете винт фиксации положения солиноида.Нажимаете на якорь сол-а сзади и якорёк не дожен доходить до седла клапана совсем кропалёк=0,2-0,3мм при максимальном его вылете.И в таком положении фиксируете соленоид в корпусе.
После этого можно покрутить радиодетальку, которая отвечает за длительность вылета якоря.
На днях скину схемку увеличения ёмкости СО2 без переделки бубна.
klest 02-06-2011 12:49Подскажите длинну поджимного винта — резьбовой части.
uvn81 02-06-2011 18:44quote:
Подскажите длинну поджимного винта — резьбовой части.
13mm,
а как силу удара соленоида померить?
KotVasja 02-06-2011 18:47
quote:
Originally posted by klest:
Подскажите длинну поджимного винта — резьбовой части.
У меня это 12,5 миллиметров.
klest 02-06-2011 20:36quote:
13mm,
quote:
12,5
спасибо!
quote:
а как силу удара соленоида померить?
«сила удара соленоида» — штука постоянная ,если можно так сказать. Она меняется только при изминении подаваемого напряжения. Регулировать можно-нужно длительность времени, когда якорёк находится в переднем крайнем положении. Но только после выставления соленоида в оптимальное положение. Для регулеровки длительности вылета якоря на плате должна быть квадратная радиодеталька (примерно 6*6мм) у которой шлиц под плоскую отвёрточку.Ну это на Дрозде.Здесь по идее то же такая деталька должна быть.
Град40 03-06-2011 16:31отмечусь
KotVasja 07-06-2011 20:57Добрый день, коллеги.
Сегодня путём подточки горловины добился, чтобы рожок вставал на место. Но-оказалось, что в родной ребристый рог баллон в 12г. не входит, рожок слишком узок.То есть, для переделки под пневму ребристый рог явно не подходит, никакую конструкцию там не разместишь……
А как в этом плане рог гладкий-никто не пробовал, входит ли туда баллон?
quote:
Originally posted by KotVasja:
Добрый день, коллеги.
Сегодня путём подточки горловины добился, чтобы рожок вставал на место. Но-оказалось, что в родной ребристый рог баллон в 12г. не входит, рожок слишком узок.То есть, для переделки под пневму ребристый рог явно не подходит, никакую конструкцию там не разместишь……
А как в этом плане рог гладкий-никто не пробовал, входит ли туда баллон?
В притык влазит я смотрел, надо просто подточить изнутри аккуратно, это у ребристого
stalker3 01-09-2011 14:58подскажите как устанавливается радиатор в барабанне
и что после усановки крышка барабана не закроется
Радиатор примагничивается к баллончику сбоку. А закрытию кршки скорее всего мешает антабка на винте поджима. Она должна быть параллельна плоскости барабана.
stalker3 01-09-2011 16:41нет антабка не мешает. уменя он почемуто не примагничивается края заходят в паз к балончику а середина ннет
Varyag 74 01-09-2011 18:22А фото можно?
stalker3 01-09-2011 21:18сделаю
ЮрБор 04-09-2011 22:52quote:
Originally posted by stalker3:
скажите как
Жми в своём сообщении на листик с карандашиком и…stalker3 05-09-2011 11:03
ивиняюсь за качество что то фотик тупит
stalker3 05-09-2011 11:12на последний фотки видно что кадбудто где закручивается крышка барабана слегка погнут и иза этоога радиатор не встает может такое быть ?
ЮрБор 05-09-2011 13:14quote:
Originally posted by stalker3:
где закручивается крышка барабана слегка погнут и из-за этого радиатор не встает, может такое быть ?
Точно! Надо разогнуть эту пластину и всё будет нормально.stalker3 05-09-2011 13:28
quote:
Originally posted by ЮрБор:
Точно! Надо разогнуть эту пластину и всё будет нормально.
спасибо значит мне не показалось. вот только как ее выпремлять ума не приложу
stalker3 05-09-2011 15:04все выпрямил теперь все встает как надо. такой вопрос при стрельбе бывает так стрельнеш и лампочка не горит выключиш предохран опять включиш работает пару раз стрельнеш опять такая фигня. а бывает нормально стреляет че это может быть ?
ГПЮ 05-09-2011 15:46При не горящем диоде стеляет ? Если стреляет то не пропай диода
скорее всего.
нет не стреляет
ГПЮ 05-09-2011 19:54Открой ствольную коробку,включи предохранитель,пошевели планку предохранителя
Будет пропадать ?Если да,то флажок предохранителя отходит от микрика включения
Подумайте на счет балона большей емкости
V A V 09-09-2011 15:47В момент выстрела (удара соленоида по клапану) на моем МР-562 яркость светодиода снижается почти до нуля. У всех так? Что это? Не хватает емкость накопительному конденсатору?Над Дрозде такого не было, при том же напряжении питания (6х1,5в). И начальная скорость совсем никакая на первых выстрелах, а после 3-5 клапан уже открывается настолько слабо что gamo round даже не выталкивается из магазина. Соленоид выставлен нормально…
Кто как справлялся с проблемой подачи шариков? Смазывали или полировали где али пружину меняли, подскажите?
Нара 30-05-2012 15:53Кстати, не искал ли кто нибудь альтернатив пружине барабанного механизма (более жесткие) — может из каких то автозапчастей доставали или еще где?
URANISHE 03-06-2012 07:25Здравствуйте, только что приобрел мп-562к есть небольшой дефект винтовка не стреляет, 1 выстрел осечка вторым выстрелом летит сразу два шара но плевком, подозреваю что слишком глубокое углубление в голове бубна (которое не дает шарам выпадать) шар углубляется в него примерно на 1 мм. если кто правил такое подскажите как лучше поправить…
Нара 03-06-2012 09:19поксипол, или сверлить отверстие в голове, вкручивать винтик и регулировать высоту
URANISHE 03-06-2012 13:15Все заработало ….. настроил соленоид стал нормально стрелять… но думается всеровно надо это отверстие уменьшить….
ЕгорКА-74 03-06-2012 17:02что то мало инфы по тюнингу и апгрейду 562го.
может есть спецы,кто это делает на коммерческой основе?
интересует такой вопрос … вообще когда нибудь бывает полезен нарезной ствол 562 (допустим при стрельбе свинцом) или по-любому менять на гладкий?
в какую сторону крутить резистор для повышении мощности выстрела (сейчас баллона хватает на 2 магазина) нет хронографа поэтому самому экспериментировать баллонов не напасешься…
А что значит «настроил соленоид»?
URANISHE 04-06-2012 22:56соленоид не был законтрен болтиком и при транспортировке и первых пробных выстрелах «уехал» вперед … я выставил что бы боек при ударе чуть чуть не доставал до корпуса головы магазина и все пулемет начал стрелять….
только что отстреляли 500 пулек автомат зверь (с 6-8 метров высадил боковые стекла на стареньком опеле)) но заметил что слишком много плюется на 6 выстрелов 2 плювка и низит здорово… нужно повышать мощность и заиметь запасной диск
запасной магазин,это вообще мечта.
Привет, коллеги.
Наконец-то собрался и привел бубен своего любимца в порядок.
Вышло как-то так:
С удовольствием и интересом прочитал! Спасибо!
Eros 09-06-2012 19:27quote:
Originally posted by ЮрБор:
С удовольствием и интересом прочитал! Спасибо!
Пожалуйста. Там есть еще несколько свежих обзоров про пневматику, которые я нигде еще не публиковал.
ЕгорКА-74 11-06-2012 16:53quote:
Originally posted by KotVasja:
Привет, коллеги.
Наконец-то собрался и привел бубен своего любимца в порядок.
Вышло как-то так:
[URL=http://forum.guns.ru/forums/icons/forum_pictures/006246/6246783.jpg][/URL]
а можно по подробней,:что и как делал.
KotVasja 11-06-2012 23:31Да в общем, всё просто, использовал крышку с защёлкой от реального бубна ППШ.
Потом сделал болт, с одной стороны резьба М4-замена штатного винта под отвёртку «крест», с другой-имитация шайбы с «пупырышком»…: )
В дыру родной крышки диска на эпоксидку изнутри вклеена выточеная шайба,
с отверстием под упомянутую резьбу М4-на фото виден её металлический блеск…
Штифт, выходящий в отверстие ижмеховской крышки, сточил нафиг,он вовсе не нужен.
а никто не пробывал решить проблему «низанья» метобом установки Хоп-Ап как в страйкболе… просто резкости хватает делать дырки в бутылках но низит…
Stoltz 24-07-2012 12:25Всем жоброго времяни суток. У меня вопрос слудующий, отстрелял диск в консервную банку но почти все попадания оставляли только вмятины, а сквозных пробитий всего пару штук, из за чего это может быть? и может ли это быть из за недопрокола болона?
ЕгорКА-74 24-07-2012 16:57quote:
Originally posted by KotVasja:
Да в общем, всё просто, использовал крышку с защёлкой от реального бубна ППШ.
Потом сделал болт, с одной стороны резьба М4-замена штатного винта под отвёртку «крест», с другой-имитация шайбы с «пупырышком»…: )
В дыру родной крышки диска на эпоксидку изнутри вклеена выточеная шайба,
с отверстием под упомянутую резьбу М4-на фото виден её металлический блеск…
Штифт, выходящий в отверстие ижмеховской крышки, сточил нафиг,он вовсе не нужен.
а куда пропало ваше фото барабана?
Meier 28-07-2012 09:36купил внутренности магазина мп562, теперь надо купить бубен и адаптировать его, а он не дешев(.
Varyag 74 28-07-2012 18:11Ну я уже жабу победил — таки заказал бубен и подсумок.)))
KotVasja 28-07-2012 18:25Пропавшее фото восстановил.
Meier 09-08-2012 13:49quote:
есть у меня магазин дисковый к ППШ (правда не много ржавенький с наружи,внутри всё хорошо)могу поменяться на ремень к ППШ.
Мне нужен как раз корпус магазина, к сожалению, у меня нет ремня для ППШ оригинального(
Dominion13 14-08-2012 19:11Недавно попробовал в деле свой экземпляр — на первых выстрелах пули летят, но почти сразу начинается много пропусков и на одиночных и в очередях. Газ вылетает, не летят. Мне кажется баллон быстро спускает, хотя может дело и не в нём. Соленоид не регулировал, думаю одна из причин в обтюраторе/расширительной камере. Её кто-нибудь разбирал? Раскручивал? У меня не получилось. Когда осматривал свою, обнаружил, что игла прокола баллона БОЛТАЕТСЯ относительно корпуса! Это так и должно быть? Прокладку надбаллонную решил не вытаскивать, так как она не как у мр654. Где её потом взять, если повредить? Хотя можно попробовать поменять и на стандартную, но сначала надо разобраться с иглой. У кого-нибудь есть мысли?
Непушист 15-08-2012 08:07quote:
Originally posted by Dominion13:
Прокладку надбаллонную решил не вытаскивать, так как она не как у мр654. Где её потом взять, если повредить?
Делается из мурочьих манжет за 15 минут с перекурами, 2-3 штуки из 1 манжеты. При наличии заточенной трубки подходящего Ф, вернее двух (просто у меня лично для отверстий такого Ф как в прокладках есть пробойники). Покупать эти ремкомплекты — только барыг кормить, пусть сосут кассовый чек.Meier 15-08-2012 13:25
quote:
она не как у мр654.
Это не важно, от 654 подойдет.
quote:
Газ вылетает, не летят.
Скорее всего малая порция газа — необходим хрон и настройка резистора/соленоида.
quote:
думаю одна из причин в обтюраторе/расширительной камере. Её кто-нибудь разбирал? Раскручивал? У меня не получилось. Когда осматривал свою, обнаружил, что игла прокола баллона БОЛТАЕТСЯ
Я разбирал — ничего интересного там нет. Игла у меня тоже болталась и прокол баллона был не очень, но все работало. Потом просто купил весь узел прокола от дрозда и вкрутил его. Прокол стал лучше.
Meier 15-08-2012 13:45
Кстати, имеет смысл поставить новые батарейки.
Dominion13 15-08-2012 19:19Спасибо за ответы. Наверно попробую вытащить надбаллонную и поменять на стандартную от 654, а то чё-то она мне совсем не нравится: баллон получается упирается в основание иглы при проколе, и лишь по краю в прокладку.
Если игла у всех болтается, за иглой должен быть уплотняющий материал, к которому её прижмёт при установке баллона?
Вообще надо всё-таки раскручивать камеру… Пробовал в небольших тисках зажимать и плоскогубцами крутить — никак. Со стороны, противоположной игле, внутри виден то-ли винт то-ли чё-то под плоскую отвёртку. Что это?
Батарейки использовал нулячие, первый отстрел.
quote:
Originally posted by Dominion13:
баллон получается упирается в основание иглы при проколе, и лишь по краю в прокладку.
Если игла у всех болтается, за иглой должен быть уплотняющий материал
Если обтюраторная держит газ, зачем там ковыряться и мешать машине ехать? За основанием иглы — объем обтюратора и камеры, они герметичны в т. ч. за счет прижатия горловины баллона к прокладке, которое просто НЕ МОЖЕТ быть неплотным или частичным благодаря ее эластичности и ровности закраины — нах там какой-то еще уполотняющий материал за иглой? Если есть сомнения в герметичности узла, ее нетрудно проверить старым дедовским способом времен юности Нэцке, в чем проблема.Dominion13 16-08-2012 19:27
Не уверен, что обтюраторная держит газ, да и из седла клапана похоже травит, из под резьбы…
Купил данный аппарат. Когда открываешь коробку и берёшь в руки — впечатления совсем другие, на фото кажется лёгким. Изляпан чёрной краской, как у них это получается, тайна) Стёр растворителем. Изкоробки не стрелял, сразу разобрал магазин полностью, отполировал, всё, что трётся, в том числе пружину, канал для шариков. У меня полностью влезло не 70, а 71, т.е. точно как в оригинале. Шарики из «гибкого подавателя» у меня не 5,5, как писали, а 5 мм. Когда извлёк клапан, охренел: с одного бока весь шероховатый, как алмазный надфиль, словно обработан пескоструйкой. Не представляю, как бы он работал. Полирнул до зеркального. Углубление для фиксации шарика замазал эпоксидкой. Были заправляемые баллоны, решил адаптировать под них, сделал вставку на иглу (цилиндрик от зажигалки + прокладка), работает. Тем не менее, когда вставил баллон, зашипело. Не сразу, но выяснилось, что пропускает прокладка клапана (которая перед стволом), х/з из за чего, новая, неповреждённая. Сделал колечко из жести, вставил в гнездо прокладки (вокруг неё), так, чтобы она сильнее обжималась. Помогло, травить перестало. Когда зарядил батарейки, получил очередную новость — выключатель не работает, не выключает, диод горит постоянно. Представляю, если бы они продукцию с таким качеством гнали на экспорт. Первые стрельбы принесли разочарование: очень малая мощность, пулю видно в полёте, летит по дуге, и звук выстрела совсем слабый. Предположил, что виновато низкое напряжение (3 аккумулятора и 3 батарейки сомнительной свежести), возможно и 30-градусная жара, т.е. ударник не пробивал клапан. Но клинов не было вообще, работал, как часы. Замер скорости показал гамо раундом 55-60 м/с. Поставил в замен блока «крону» 8,4 V. Показал 100 м/с. Попробую ещё приподнять напяжение и покрутить резистор.
Varyag 74 27-08-2012 16:28Ух и тяжкая это работа — пилить бубен…
ЕгорКА-74 28-08-2012 19:35покажите уже свои труды.
А что там показывать? обычная банка)))просто в отсутствие фрезера пришлось пилить при помощи дрели, напильника и наждака, что чертовски утомительно)))зато теперь у меня два бубна!
Непушист 30-08-2012 06:38quote:
Originally posted by Varyag 74:
чертовски утомительно
Это вы его еще под ППШ-М не пилили Я сразу махнул рукой и попросил это сделать человека с доступом к производственной базе, потом пришлось лишь огламурить краешки да подворонить.L_A_R 01-09-2012 17:53
Человек при попытке откручивания головы магазина протратил все 6 шариков «гибкого подавателя». Теперь влезает 76 шариков, но подаются 68. Естественно, при снятии бубна головой вниз все оставшиеся 8 штук покидают магазин. Хрен бы с ним, стреляет, и ладно, но дело происходит в тире, и при перезарядке перед клиентами неудобно, любые объяснения тирщика не идут на пользу делу.
Вопрос: шарики действительно были 5 мм. а не 5.5? Где взять, кроме как раскурочить подшипник?
здравствуйте!
в каком интернет-магазине посоветуете приобрести MP-562K ?
сам я из питера-возможно кто в курсе где в петербурге можно приобрести MP-562K подешевле?возможно приобрету б.у -но только в питере с проверкой работоспособности.
буду рад любой информации по вышесказанному.
quote:
Originally posted by L_A_R:
Где взять, кроме как раскурочить подшипник?
А почему бы не раскурочить? В подшипниках от совеццких великов наверняка можно подыскать подходящие по Ф: там 5 или 6 типов диаметров. И курочатся легко
Хотя подшипники в наружных обоймах не сложнее.Sherifff 04-09-2012 09:13
quote:
Originally posted by ном:
здравствуйте!
в каком интернет-магазине посоветуете приобрести MP-562K ?
сам я из питера….
В СПб покупал в «7,62» (www.7-62.ru ), есть местный барыга по имени Glam, обитает в ветке пукли-крадажи пневмы. Так же могу порекомендовать столичного барыгу по имени Nickolos, обитает здесь: http://guns.allzip.org/topic/115/550689.html и www.mp-40.ru .
ном 06-09-2012 04:52огромное спасибо за информацию!!!
Cojory 13-09-2012 16:13Вот купил себе реликвию 44 года .
Ствол откинул с бооольшим трудом. Как оказалось, диаметр соленоида больше ширины ствольной коробки и его там клинит хоть туда, хоть обратно. Напилингом расширил коробку, заходит сейчас без особого трения, да и ствол стал двигаться при установке бубна, а раньше клинился намертво.
Зато шарики после двух баллончиков вылетать перестали — слишком глубокая впадина в голове клапана, выталкиваются вручную чуть не со скрежетом.
quote:
Originally posted by Meier:
купил внутренности магазина мп562
А где нашли нутро бубна?
Alex2507 24-10-2012 13:03
послежу за темкой
Meier 24-10-2012 15:55quote:
А где нашли нутро бубна?
У одного из продавцов на хардбольном форуме. Здесь на Ганзе тоже кто-то продавал. Помню в теме по продаже пистолетов всяких видел. Поискать?Cojory 27-10-2012 12:56
quote:
Originally posted by Meier:
Помню в теме по продаже пистолетов всяких видел.
С лёту не удалось найти (( Ссылочка, случаем, не сохранилась? Оч интересует…Meier 28-10-2012 17:40
Вот к этому продавцу попробуйте обратиться: http://forum.guns.ru/forummisc…rname=AIexander
Тему не могу найти, но осталась переписка с ним в личке)
Cojory 28-10-2012 21:02quote:
Originally posted by Meier:
Вот к этому продавцу попробуйте обратиться
Вот спасибо за наводку!Dominion13 08-11-2012 14:03
В общем, перебрал голову бубна, заменил все резинки, обтюратор так и не разбирал. Вкрутил баллон уже больше месяца назад — газ до сих пор держит, сегодня проверял.
Возможно дело ещё и в соленоиде было, может не добивал как надо до штока клапана. Я подкрутил резистор, градусов на 90 по часовой (при этом не снимая платы, с помощью куска плоской железной проволоки загнутой буквой «зю»), теперь вроде всё норм. Полевые испытания пока не проводил.
Фубля!)))
THE STIG 05-12-2012 12:40купил у автора темы его ППШ-пневматический. Отстреляю, отпишусь!
а то мне сказал. что беспроблемный. а сам пишет в этой теме, что были траблы какие-то с бубном… Надеюсь, они — улажены)
Из тюнинга, буду состаривать губкой для мытья посуды, чтоб белый был на гранях, а не как из магазина и втулку от «блефа» с нарезами укорочу до 5-6 мм глубиной и вклею в ту хрень, что на ствол наворачивается, чтоб был вид полноценный дульного среза, аля 7,62. Игрушкой — очень доволен. Брал на подарок, но себе зажал )))))
С уважением,
Работа МАСТЕРА!!!
Stoltz 06-02-2013 08:49спасибо) тока вот когда я это все делал, весьма торопился, нетерпелось закончить и поставить на диск. И допустил оплошность, сделав элемент (изображающий выступ на оригенале) из нержавейки и посадил на аллюминивые заклепки, что в свою очередь не воронится, и пришлось это все закрашивать.
guns.allzip.org
