Пм рак 63 – Польский пистолет-пулемет РМ-63

Содержание

Польский пистолет-пулемет РМ-63 » Военное обозрение

Ни для кого не секрет, что соревнования между оружейниками являются основным двигателем развития огнестрельного оружия в мирное время. Желание придумать что-то новое, с более высокими характеристиками объясняется даже не финансовым вопросом, а признанием своих коллег, что для большинства конструкторов является намного более ценным результатом работы, нежели оплата за их труд. Хотя в последнее время что-то в мире поменялось, и финансовая заинтересованность является не только основной, но и зачастую единственной причиной упорной работы оружейников. Возможно, именно по этой причине в последнее время новых стоящих образцов оружия не так уж и много. Но не будем о грустном, в данной статье попробуем познакомиться с польским пистолетом-пулеметом, который является своего рода «ответом» чешским оружейникам на пистолет-пулемет Scorpion Vz. 61.

«Ответ» получился весьма интересным и имел свои уникальные особенности, которые дели данное оружие более простым и удобным в обращении. Создателем этого оружия считается Петр Вильневчик, но помимо него над проектом пистолета-пулемета трудились так же и другие конструкторы: Эрнест Дурасевич, Ришард Хельмицки, Тадэуш Беднарский, так что появление данного ПП это не заслуга одного человека, а результат слаженной работы группы конструкторов. На родине пистолет-пулемет получил имя RAK, во всем мире он стал известен как РМ-63. Изначально оружие спроектировано под патрон 9х18ПМ, в последующем появились варианты пистолета-пулемета и под более мощный 9х19 и более слабый 9х17. Интересным моментом является то, что очень часто это оружие классифицируют как пистолет. Дело в том, что РМ-63 имеет открытый кожух-затвор, как в большинстве пистолетов, в то время как большинство моделей пистолетов-пулеметов имеют скрытый затвор, двигающийся внутри оружия. Несмотря на это с первого взгляда понятно, что оружие проектировалось как пистолет-пулемет, с основным автоматическим, а не одиночным огнем. Об этом говорит и складывающийся металлический приклад, и ручка для второй руки, и расположение пистолетной рукояти оружия.

Несмотря на не совсем обычный затвор оружия пистолет-пулемет РМ-63 работает по принципу наиболее распространенному – автоматика по схеме со свободным затвором. Благодаря большой массе кожуха-затвора снижается темп ведения огня из пистолета-пулемета, что немаловажно для подобного оружия. Не совсем обычным в данном пистолете-пулемете является то, что выстрел происходит с открытого затвора, то есть для выстрела кожух-затвор должен быть отведен назад, где фиксируется до нажатия на спусковой крючок. При выстреле кожу-затвор срывается со своей задней точки и двигается вперед, извлекая новый патрон из магазина и вставляя его в патронник, после этого происходит разбитие капсюля и, как следствие, выстрел. Пороховые газы, стремясь вытолкнуть гильзу из патронника, тормозят остаточное движение кожуха-затвора вперед и через гильзу передают импульс достаточный для отката кожуха-затвора в обратном направлении. Благодаря тому, что часть энергии тратится на торможение кожуха-затвора, оружие может быть легко адаптировано и под более мощные патроны, нежели 9х18, что и произошло с вариантом пистолета-пулемета под патроны 9х19. Из-за своей схемы работы автоматики, а вернее того, что выстрел происходит с открытого затвора оружие не отличается высокой точностью первого выстрела.

Но все вышеописанное еще далеко не все интересные моменты в данном оружии. В своем спокойном невзведенном положении у пистолета можно заметить выступающий далеко вперед «поддон» под стволом. Эта выступающая деталь кожуха-затвора имеет сразу два назначения. Во-первых, при помощи этого выступа под стволом осуществляется направление дульного пламени и пороховых газов при стрельбе вверх, что уменьшает подброс оружия при стрельбе. Во-вторых, при помощи этого выступа можно отвести кожух-затвор в крайнее заднее положение используя только одну руку, уперев пистолет-пулемет выступом в какой-либо твердый предмет и надавив на оружие. Подобное решение достаточно оригинальное, хотя насчет эффективности подобной детали в роли дульного тормоза можно поспорить.

Вес пистолета-пулемета РМ-63 равняется 1,8 килограмма без патронов при длине оружия 333 миллиметра, без учета выдвинутого приклада. Длина ствола составляет 152 миллиметра. Питается оружие из отъемных коробчатых магазинов вместимостью 25 патронов, которые вставляются в рукоять оружия или же более коротких магазинов, вместимостью 15 патронов, которые не выступают далеко вниз за пределы рукояти пистолета. Скорострельность оружия составляет около 650 выстрелов в минуту, что позволяет более эффективно использовать патроны, снаряженные в магазин.

Данный пистолет-пулемет был в первую очередь предназначен для вооружения экипажей бронетехники, вооружения артиллерийских расчетов, в общем, всех тех, для кого ручное огнестрельное оружие не является основным средством борьбы с противником. Век пистолета-пулемета РМ-63 был недолог, уже в 1974 году оружие было полностью снято с производства и заменено другим более эффективным образцом. Использовалось же оружие вплоть до 90-х годов прошлого века. Даже после снятия данного пистолета-пулемета с вооружения в армии, он еще долго использовался полицией. Смелые решения, которые были реализованы в данном ПП, позволяют говорить об уникальности и особенности данного ПП. Возможно, некоторые моменты в пистолете-пулемете РМ-63 были сомнительны, возможно, что-то нужно было сделать иначе, тем не менее, образец попал в серийное производство и получил широкое распространение не только у себя на Родине, но и далеко за ее пределами. Так, данное оружие достаточно активно использовалось Вьетнамом, Кубой, получил распространение данный пистолет-пулемет и в ГДР, в Китае было даже налажено собственное производство этого оружия под именем Type 82, при этом о наличии лицензии на производство история молчит. Вот такой вот достаточно интересный и оригинальный пистолет-пулемет был создан в Польше в 1963 году.

topwar.ru

PM-63 RAK — Википедия

Материал из Википедии — свободной энциклопедии

PM-63 RAK

Тип	Пистолет-пулемёт
Страна	ПНР ПНР
История службы
Годы эксплуатации	1964 — н. в.
Принят на вооружение	1965
На вооружении	ПНР ПНР КНР КНР Куба Куба ГДР ГДР Вьетнам Вьетнам
Войны и конфликты
История производства
Конструктор	группа конструкторов во главе с Пётром Вильневчицем
Разработан	1956 — 1963
Производитель	Радомский оружейный завод
Годы производства	1964—1974
Всего выпущено	примерно 70 000
Варианты	PM-70, PM-73, Type 82
Характеристики
Масса, кг	1,6 (без магазина)^[1] 2 (со снаряжённым магазином на 25 патронов)^[1]
Длина, мм	583 (с разложенным прикладом)^[1] 333 (со сложенным прикладом)^[1]
Длина ствола, мм	152^[1]
Высота, мм	145 с коротким магазином; 213 c длинным.
Патрон	9×18 мм ПМ (PM-63) 9×19 мм Парабеллум (PM-70) 9×17 мм (PM-73)
Калибр, мм	9
Принципы работы	свободный затвор
Скорострельность, выстрелов/мин	650
Начальная скорость пули, м/с	320
Прицельная дальность, м	до 150 (9×19 мм Парабеллум)
Вид боепитания	коробчатые магазины на 15 или 25 патронов^[1]
Прицел	перекидной целик на 75 и 150 м^[1], неподвижная мушка; длина линии прицеливания — 153 мм.
PM-63 RAK на Викискладе

PM-63 RAK — польский 9-мм пистолет-пулемёт, который создали на рубеже 1950-х — 1960-х годов оружейники Петр Вильневчиц (Piotr Wilniewczyc), Тадеуш Беднарский (Tadeusz Bednarski), Рышард Хельмицки и Эрнест Дурасевич.

История

Проектирование пистолета-пулемёта с магазином в рукояти Петр Вильневчиц начал на рубеже 1956-1957 гг. (при этом в чертежах 1957 года рассматривалась возможность снижения темпа стрельбы за счёт изготовления затвора оружия с вкладышем из вольфрама). В 1957 году опытный пистолет-пулемёт с подвижным затвором получил условное наименование «». После смерти Вильневчица от рака в декабре 1960 года работы над оружием продолжила группа оружейников-конструкторов. С целью уменьшить стоимость изготовления оружия, от вольфрамового вкладыша в затворе отказались, для сохранения массы длина затвора была увеличена

[2].

В январе 1962 года комплект производственной документации был направлен на оружейный завод «Zakłady Metalowe im. gen. Waltera» в городе Радом, где в 1963 году началось изготовление опытной партии из 20 предсерийных пистолетов-пулемётов. В это же время специалисты завода Рышард Хельмицки и Эрнест Дурасевич разработали новый вариант складного приклада для RAK. Ещё одним дополнением стало создание укороченного 15-зарядного магазина (изначально, RAK планировалось комплектовать только 25-зарядными магазинами). В течение 1963 года RAK прошёл войсковые испытания и был официально принят на вооружение под наименованием

9mm pistolet maszynowy wzór 1963 (PM-63)^[2].

В дальнейшем, для wz.63 был разработан удлиненный сменный ствол (для установки глушителя)^[2].

Серийно производился с 1964 по 1974 год, поставлялся на экспорт в отдельные социалистические страны.

В 2017 году отмечен случай использования PM-63 RAK в ходе войны на востоке Украины^[3].

Описание

По концепции и конструкции находится между автоматическим пистолетом и полноценным пистолетом-пулемётом — имеет подвижный при стрельбе пистолетный кожух-затвор, но по размерам и тактико-техническим характеристикам приближается к пистолетам-пулемётам^[4].

Автоматика оружия работает по принципу использования отдачи свободного затвора. Возвратная пружина расположена под стволом. Для уменьшения подброса ствола при стрельбе в передней части кожуха-затвора выполнен ложкообразный выступ-компенсатор, который также можно использовать для взведения затвора одной рукой: оружие упирается компенсатором в любую твёрдую поверхность и подаётся вперёд до взведения. Стрельба ведётся с открытого затвора. Переводчика вида огня нет: при нажатии спускового крючка до половины происходит одиночный выстрел, при полном нажатии — очередь. Приклад и передняя рукоятка складные

[1].
Варианты и модификации
PM-70 — экспортный вариант под патрон 9х19 мм «Parabellum», разработанный в начале 1970-х (изготовлено 20 шт.)^[2]
«тип 82» — нелицензионная копия, выпуск которой в 1980-е годы начался в КНР^[2]
На вооружении
См. также
Примечания
Литература и источники
Mieczysław Adamczyk. Pistolet Maszynowy PM-63 (Typy Broni i Uzbrojenia No.14) Warszawa: Wydawnictwo Ministerstwa Obrony Narodowej, 1972.
A. Ciepliński, R. Woźniak. PM-63. // «Nowa Technika Wojskowa», № 12, 1993. s. 23-24.
Ян Хогг. Пистолеты-пулемёты. М., ЭКСМО-Пресс, 2001. стр.100-101
А. Б. Жук. Энциклопедия стрелкового оружия: револьверы, пистолеты, винтовки, пистолеты-пулеметы, автоматы. М., АСТ — Воениздат, 2002. стр.655-656
Любимец наследников «барбудос» // журнал «Мастер-ружьё», № 4 (85), апрель 2004. стр.70-73
Ссылки
wikipedia.green
Польский пистолет-пулемет Wz63. Оружие для «уличной охоты»

Мое первое знакомство с пистолетом-пулеметом Wz63 (сокращение от польского «Wzor», что означает «модель» 1963 года) состоялось вскоре после наступления Фронта имени Ф. Марти в ноябре 1989 года в Эль-Сальвадоре, когда были захвачены образцы их вооружения группой спецназначения, входившей в состав Национальной полиции. Во время тренировок спецназа у меня была возможность провести полное исследование и многократные испытания стрельбой такого пистолета-пулемета (серийный номер – MS3614 и дата изготовления 1975 год были указаны на затворе). Позднее у меня была возможность увидеть другой Wz63 (серийный номер АМ03212 с датой изготовления 1968 года), который был также захвачен у марксистов. Оба эти образца имели маркировку в виде цифры «11», заключенной в овал, указывающую на то, что они были произведены на польском государственном оружейном заводе.
В течение многих лет военизированные организации всего мира отдавали предпочтение польскому Wz63 и чешскому Vz61 «Скорпион». Главным образом потому, что это оружие предоставлялось для них безо всяких ограничений странами-производителями социалистического лагеря, а также благодаря своим компактным размерам, что позволяло легко прятать такое оружие в городских условиях. Город стал основным полем деятельности современных террористов.
С пустым 25-местным магазином Wz63 весит всего 3,97 фунта (1,8 кг). Со сложенным прикладом его длина составляет 13,1 дюйма (333 мм). Ствол, длиной в 6 дюймов (152 мм) имеет 4 правосторонних нареза с шагом 8 дюймов (203 мм). Патронник и канал ствола хромированные.
Рамка и затвор пистолета-пулемета имеют сложную форму и изготовлены из поковок путем фрезерной обработки. Практически все стальные детали имеют оксидное покрытие.
Некоторые склонны считать Wz63 автоматическим пистолетом, но он с самого начала был задуман как оружие с переключением режимов стрельбы и для ведения огня с упором в плечо. С учетом того, что используется пистолетный патрон (9×18 ПМ), Wz63 можно смело отнести к категории пистолетов-пулеметов. Большинство специалистов применяют термин «автоматический пистолет» лишь к тому оружию, которое первоначально проектировалось, как самозарядное для стрельбы с руки, к которому только впоследствии были добавлены приклад и автоматический режим огня. Одними из последних примеров могут служить Маузер Модель 1932 «Брумхэндл» («помело»), «Беретта 93Р», и «Стар» Модель БД. Однако все эти тонкости в терминологии на практике мало кого интересуют.
Wz63 известен в Польше, как ПМ-63 (РМ-63: Pistolet Maszinowy, 1963) или как РАК (RAK: Reczny Automat Komandosow, что переводится как «пистолет-пулемет спецподразделений»). Он был спроектирован в начале 1960-х годов группой конструкторов, которую возглавлял Петр Вильневчик, создавший к тому времени пистолет «Вис», больше известный под ошибочным названием «Радом», и пистолет-пулемет «Морс». Wz63 предназначался для вооружения воздушно-десантных подразделений, командиров взводов и экипажей боевых машин.
Принцип работы автоматики пистолета-пулемета Wz63 основан на энергии отдачи свободного затвора, который перед выстрелом находится в заднем положении, что не способствует повышению точности стрельбы при одиночном режиме огня. Когда затвор приходит в переднее положение передняя его часть выступает за дульный срез ствола. Эта особенность выполняет две функции. Во-первых, служит дульным компенсатором, а, во-вторых, может использоваться для взведения затвора и постановки его на шептало в боевое положение, если надавить им на какую-нибудь твердую поверхность.
При нажатии стрелком на спусковой крючок, затвор срывается с шептала, захватывает из магазина очередной патрон и досылает его в патронник. Накол капсюля производится так называемым «жестким ударником», пока затвор вместе с патроном все еще двигаются вперед. Таким образом, ударник остается неподвижным, в данном случае он впрессован в отверстие на дне «чашечки» затвора. После того, как движение затвора вперед будет остановлено и фаза инерционного движения закончится, затвор начинает двигаться назад, преодолевая сопротивление возвратной пружины. Сравнительно большой подпружиненный зацеп выбрасывателя извлекает стреляную гильзу из патронника до момента встречи с отражателем. Штампованный из листового металла отражатель ударяет в дно гильзы и выбрасывает ее за пределы коробки через специальное окно на правой стороне затвора. Затвор продолжает двигаться назад до тех пор, пока расположенная под стволом возвратная пружина полностью не сожмется.
Темп стрельбы у пистолета-пулемета Wz63 составляет всего лишь 650 выстрелов в минуту. Это много меньше, чем могло быть при таком небольшом весе затвора. В дополнение к этому на Wz63, подобно чешскому Vz61 «Скорпион», применена достаточно сложная система снижения темпа стрельбы. При движении назад затвор набегает на установленный в рамке подпружиненный рычаг, ось вращения которого совпадает с осью вращения отражателя. Рычаг захватывает переднюю ступенчатую стальную вставку на затворе и удерживает его в заднем положении. Замедлительный механизм, состоящий из двух стальных инерционных шариков и пружины, размещенный в полости позади ударника, продолжает двигаться назад по инерции уже после того, как затвор остановился, сжав возвратную пружину. Как только пружина замедлительного механизма будет полностью сжата, она выжимает инерционные шарики вперед, которые опускают рычаг, удерживающий затвор. Если спусковой крючок все еще нажат, а в магазине остались патроны, цикл автоматики повторится.
Для разборки замедлительного механизма, что рекомендуется производить только специалистам, необходимо приподнять пластинчатую пружину, расположенную на верхней части затвора и отделить ее. Сжать пружину замедлительного механизма и дать возможность стальному колпачку-ограничителю выпасть сзади из затвора. После чего извлечь пружину и два стальных инерционных шарика, покрытых хромом для увеличения твердости и износостойкости.
На верхней части затвора между экстракционным окном и мушкой для уменьшения бликов нанесена мелкая насечка. Нерегулируемая, изогнутой формы мушка выполнена заодно с телом затвора. Открытый целик с прямоугольной прорезью фиксируется в двух положениях: на 75 и 150 метров. Длина прицельной линии составляет 6 дюймов (152 мм). Левая впадина на передней части затвора (для взведения рукой) заметно длиннее правой.
На пистолете-пулемете нет переключателя режимов стрельбы. Шептало, выполненное в виде длинного рычага, вращающегося вокруг своего центра, расположено спереди от спускового крючка. При повороте вверх его передний конец входит в зацепление с пазом, расположенным спереди на нижней поверхности затвора, как только затвор остановится в заднем положении перед очередным выстрелом. Задний конец шептала взаимодействует с разобщителем, который расположен на спусковом крючке. Если спусковой крючок слегка нажат, разобщитель приподнимает задний конец шептала, передний конец выходит из зацепления с затвором, и затвор начинает движение вперед. При откате затвор ударяет по разобщителю, а передний конец шептала снова приподнимается и удерживает затвор в заднем положении. Таким образом, можно производить одиночные выстрелы при каждом легком нажатии на спусковой крючок. При полном нажатии на спусковой крючок режим стрельбы будет автоматическим, так как при достаточном повороте спускового крючка затвор уже не будет воздействовать на разобщитель.
На левой стороне рамки над щечкой рукоятки расположен рычаг предохранителя. Предохранитель может включаться только, когда затвор находится в заднем положении. При повороте рычага предохранителя вверх подпружиненный останов затвора входит в паз на задней части правого направляющего выступа затвора, затвор слегка отводится назад и блокируется от движения вперед. При повороте рычага предохранителя вниз он переходит в положение «огонь», обозначенного красной точкой на поверхности рамки. Кроме того, выступ на подавателе магазина поворачивает останов затвора вверх, который останавливает затвор в заднем положении, если в магазине не осталось патронов.
Щечки рукоятки выполнены единой деталью из черного пластика. В пистолетной рукоятке находится магазинное окно, позади которого расположена защелка магазина. Двухрядный магазин с перестроением патронов на подачу в один ряд выполнен в традиционном стиле и имеет варианты вместимости на 15 и 25 патронов. Магазины изготовлены полностью из стали и для разборки имеют съемную крышку магазина. 15-патронный магазин имеет выполненный из стальной пластины путем штамповки выступ под палец, выступающий вперед над корпусом магазина. В задней части рамки на левой стороне находится круглая скоба, за которую крепится ремень для переноски оружия.
Выдвижной приклад пистолета-пулемета Wz63 изготовлен из листового металла, кроме того имеется складная вертикальная рукоятка для удержания оружия при стрельбе. Для того чтобы перевести приклад в боевое положение, необходимо нажать на подпружиненный рычаг, расположенный сзади на правой стороне рамки пистолета – пулемета и вытянуть приклад, после чего повернуть затылок (также из листового металла) примерно на 270 градусов. Для складывания приклада необходимо повернуть затылок обратно в переднее положение, утопить кнопку, расположенную сзади на нижней поверхности рамки и задвинуть приклад вместе с затылком вперед. Для приведения передней рукоятки в вертикальное положение необходимо нажать на подпружиненную кнопку защелки из черного пластика, расположенную с левой стороны рамки.

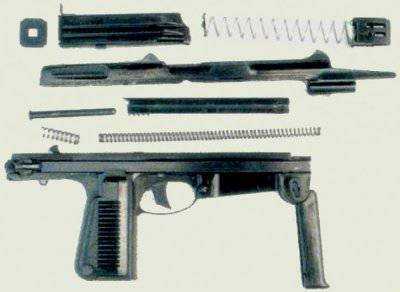

Разборка Wz63 осуществляется в следующем порядке. Сначала необходимо отделить магазин, оттянуть затвор и проверить наличие патрона в патроннике. Затем нужно совместить метку на рамке с передней меткой из двух, нанесенных на затворе. Так как Wz63 относится к оружию с отдачей свободного затвора и во время циклов работы автоматики ствол остается в зацеплении с рамкой, то для дальнейшей разборки его необходимо повернуть вокруг собственной оси (для этой цели на наружной части ствола у дульного среза выполнены специальные бороздки). Вращение производите по часовой стрелке, пока ствол не зайдет в специальное углубление на затворе, одновременно, 5 «бородок» на нижней части ствола у казенного среза выйдут из соответствующих пазов рамки. После этого затвор со стволом можно отделить, продвинув его вперед относительно рамки. Отделите возвратную пружину и направляющий стержень. Поверните ствол в первоначальное положение, чтобы «бородки» были направлены вниз. Выдвиньте ствол вперед, приподнимите дульную часть ствола и вытолкните ствол назад из затвора. Дальнейшая разборка обычно не требуется.
Сборку необходимо производить в обратном порядке.
Во время исследований и испытаний Wz63 мною было отстреляно около 1000 патронов 9×18 мм китайского производства. За все это время не произошло ни одной задержки. Низкий темп стрельбы в сочетании с малым импульсом отдачи используемого патрона определяют высокую точность и кучность стрельбы. Передняя вертикальная рукоятка также помогает в управлении этим очень легким оружием при автоматической стрельбе. Даже неопытный стрелок может легко научиться отсекать очередь в два выстрела. Однако, при одиночном режиме стрельбы, когда затвор срывается с заднего положения перед очередным выстрелом, кучность весьма посредственна, так как удары затвора о рамку значительно сбивают наводку оружия. К тому же, известно, что прицельные приспособления, двигающиеся вместе со свободным затвором ведут только к ухудшению кучности стрельбы. Во время стрельбы стрелку необходимо быть очень осторожным и беречь свое лицо от возможных ударов, когда затвор ударяется о рамку в заднем положении, так как приклад Wz63 достаточно короток.
В целом, конструкция пистолета-пулемета достаточно интересна, но, на мой взгляд, неоправданно сложна для такого калибра. Будучи, несомненно, более эффективным, чем патрон .32 АКП, используемый для чешского «Скорпиона», патрон 9×18 мм ПМ все же слишком слабоват по американским меркам. Новый высокоимпульсный патрон 9 мм ПММ, выпущенный в России, с конической пулей, носик которой имеет закругленную форму, обеспечит большую вероятность пробития бронежилета, но может иметь чрезмерную пробивную способность при попадании в незащищенные живые цели. Wz63 давно уже не выпускался, до сих пор не совсем понятен его статус в польских вооруженных силах и полицейских подразделениях. Однако, он, по-видимому, был заменен пистолетом-пулеметом, о котором никогда еще не упоминали западные источники. В одном из польских периодических изданий в 1991 году была опубликована статья, в которой говорилось о новом пистолете-пулемете, известном как ПМ-84 (РМ-84), но не уточнялось: то ли 1984 год является годом начала разработки, то ли датой начала производства. Единственно, в статье говорилось, что ПМ-84 будет принят на вооружение польской армии и постепенно вытеснит Wz63.

Во всяком случае, с первого взгляда ясно, что вновь появившийся ПМ-84 представляет собой нечто большее, чем просто увеличенный вариант ПМ-63 с некоторыми технологическими усовершенствованиями, к которому добавились конструктивные моменты, заимствованные от «Узи». Выпускается ПМ-84 на заводе «Заклади Металови», который является исключительно государственным оружейным заводом, выпускавший в свое время Wz63. Проектные работы над ПМ-84 проводились в Центре развития и исследований города Радом под руководством Главного конструктора Ришарда Хельмицки – соавтора нового польского пистолета П-83.
ПМ-84 выглядит как слегка удлиненный ПМ-63. Принцип работы автоматики остался прежним – отдача свободного затвора, который перед началом стрельбы находится в переднем положении и подпирает патрон в патроннике. Поэтому в ПМ-84 имеется подпружиненный ударник и курок, расположенный внутри ствольной коробки. Применяемый патрон остался тем же – 9×18 мм ПМ, хотя оружие может легко быть приспособлено для стрельбы патроном 9×19 мм Парабеллум (ПМ-84П). Магазины остались прежними от ПМ-63 и вставляются в пистолетную рукоятку, на которой щечки выполнены единой деталью из черного пластика, аналогично ПМ-63.
Детали оружия изготовлены в основном путем штамповки из листового металла и термостойкой пластмассы. «Пустой» вес пистолета-пулемета составляет 4,05 фунта (1,84 кг). Со сложенным прикладом общая длина оружия – 13,9 дюйма (354 мм). С выдвинутым прикладом длина увеличивается до 22 дюймов (560 мм). Высота оружия со вставленным 15-патронным магазином составляет 6,5 дюйма (166 мм), а с 25-патронным – 8,1 дюйма (205 мм). Максимальная ширина – 2 дюйма (51 мм).
По внешнему виду ПМ-84 выглядит как нечто среднее между ПМ-63 и обычным «Узи». Ствол, длиной 6,5 дюйма (165 мм) имеет такие же число, направление и шаг нарезов, как на ПМ-63, и фиксируется в корпусе ствольной коробки с помощью обычной резьбовой втулки традиционным способом. На дульную часть ствола может устанавливаться глушитель.
Затвор и штампованная из листового металла крышка ствольной коробки чем-то напоминают аналогичные детали пистолета-пулемета «Узи». Однако внутри ствольной коробки установлены две возвратные пружины, два направляющих стержня, к которым прикреплен войлочный буфер, кроме того с левой и правой стороны ствольной коробки имеются два выступающих захвата для передергивания затвора. Но влияние «Узи» на конструкцию ПМ-84 хорошо заметно. Затвор наезжает на задний конец ствола, что является конструктивной особенностью пистолета-пулемета «Узи», которая была заимствована коструктором Узи Галом от чешских пистолетов-пулеметов моделей 23, 24, 25 и 26.
В пистолетной рукоятке ПМ-84 расположен механизм замедления темпа стрельбы, аналогично, как на чешском Vz61 «Скорпион». Он имеет инерционный подпружиненный замедлитель, который двигается вверх – вниз, перпендикулярно оси канала ствола. Несмотря на всю свою сложность, этот механизм, видимо, достаточно эффективен, если темп стрельбы составляет всего 600 выстрелов в минуту.
Необычно то, что на этом пистолете-пулемете имеются два способа переключения режимов стрельбы. Сразу позади пистолетной рукоятки на корпусе ствольной коробки расположен переводчик-предохранитель. Его верхнее положение соответствует положению «предохранение». При этом положении затвор и курок заблокированы. Поворот переводчика в среднее положение будет соответствовать полуавтоматическому режиму. В нижнем положении из пистолета-пулемета будет вестись автоматическая стрельба. В дополнение к этому так же, как на ПМ-63 при небольшом нажатии на спусковой крючок можно вести огонь одиночными выстрелами, при полном нажатии стрельба будет автоматической.
На корпусе ствольной коробки ПМ-84 установлен целик. Регулируемая цилиндрическая мушка имеет предохранительные «уши». Поворотный целик может иметь четыре фиксируемых положения: для диоптра на 75 метров и для открытых целиков с прямоугольными прорезями на 75, 150 и 200 метров. Но тот, кто спроектировал прицельные приспособления для этого оружия, кажется, плохо представляет как на практике применяются пистолеты-пулеметы при стрельбе с упором в плечо. Дальности 150 и 200 метров намного превышают реальные возможности патрона 9×18 мм ПМ поразить живую цель.
Выдвижной приклад ПМ-84, выполненный из металлического прутка, пожалуй, недостаточно прочен и уступает по прочности прикладу Wz63. Выдвигается и задвигается он аналогичным способом. Передняя вертикальная рукоятка управления оружием, в сущности, та же.
То, что перед началом стрельбы затвор находится в переднем положении, а прицельные приспособления не установлены на подвижные части оружия, все это должно существенно повысить точность стрельбы из ПМ-84 по сравнению с Wz63. Чуть больший вес при увеличенных габаритах должен привести к большей устойчивости оружия при стрельбе с плеча. Приклад, изготовленный из металлического прутка является шагом в ошибочном направлении. Иногда конструкторы слишком увлечены идеей компактности, забывая о других параметрах. Жесткий приклад, как, например, на серии пистолетов-пулеметов «Хеклер-Кох» МП5 обеспечивает более устойчивое положение оружия. Однако, все сказанное выше о МП-84 всего лишь предположения, так как мне пока еще не довелось испытать его на практике.
Поделиться в социальных сетях:
otvaga2004.ru
PM-63 / Wz-63 пистолет-пулемет — характеристики, фото, ттх
Пистолет-пулемет PM-63 / Wz-63 (Польша)
Пистолет-пулемет Wz-63 со сложенным прикладом

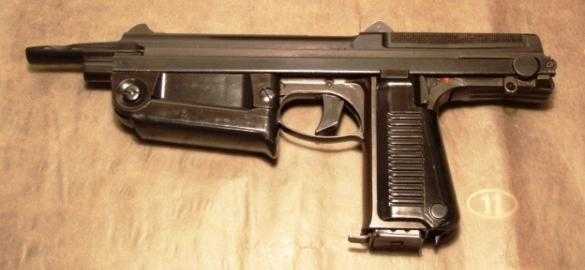

Пистолет-пулемет Wz-63 в боевом положении

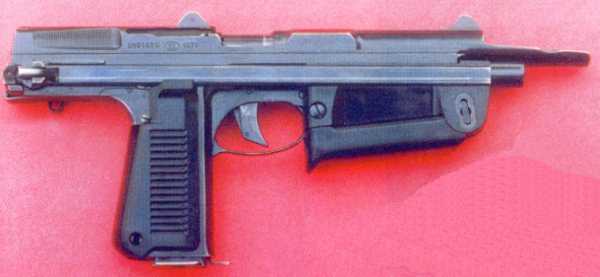

Пистолет-пулемет Wz-63
Пистолет-пулемет PM-63 или Pistolet Maszynowy wz.63 (автоматический пистолет образца 1963) спроектирован польским конструктором-оружейником Петром Вильневчицом, автором отличного самозарядного 9-мм пистолета VIS 35 Radom. В 1963 году пистолет-пулемет РМ-63 был принят на вооружение польской армии, а двумя годами позже его начали поставлять в подразделения специального назначения. PM-63 поставлялся также в полицию ГДР.
Пистолет-пулемет PM-63 обладает нестандартной конструкцией и компоновкой узлов и механизмов. В определенном роде, PM-63 объединяет особенности, характерные как для пистолетов-пулеметов, таки для пистолетов. Пистолет-пулемет PM-63 ведет огонь с открытого затвора (с заднего шептала), как и основная масса пистолетов-пулеметов, имеет переднюю рукоятку для удержания и складной приклад, однако есть и пистолетные черты – это прежде всего подвижный затвор-кожух, а также размещение магазина в рукоятке.
Из пистолета-пулемета PM-63 можно вести стрельбу как с двух рук, так и с одной — по пистолетному. С целью удобства и стабилизации оружия при ведении огня, пистолет-пулемет PM-63 оснащен складной передней рукояткой и складным металлическим прикладом. Пистолет-пулемет PM-63 может носиться как пистолет, в специальной кобуре, а так же по средством наплечного ремня, крепящегося к единственной антабке, расположенной за рукояткой. Автоматика пистолета-пулемета PM-63 работает по схеме использования отдачи при свободном затворе.
Пистолет-пулемет PM-63 ведет огонь с открытого затвора, а УСМ допускает ведение стрельбы очередями и одиночными выстрелами. Выбор режима стрельбы производится стрелком, путем изменения степени нажатия спускового крючка. Для ведения огня непрерывной очередью необходимо полностью выжать спуск, а для стрельбы одиночными выстрелами — выжимать спуск частично. Возвратная пружина размещается под стволом. Затвор-кожух спереди имеет длинный выступ-компенсатор, снижающий подброс ствола при ведении огня.
Данный выступ пригоден еще и для взведения затвора-кожуха одной рукой, для чего пистолет-пулемет упирается во что-либо твердое и подается вперед. Затвор-кожух имеет насечку на боковых гранях для отведения его назад по пистолетному. С целью уменьшить темп стрельбы, затвор-кожух в тыльной части оснащен инерционным замедлителем темпа стрельбы, который использует дополнительное шептало, блокирующее затвор-кожух в крайнем заднем положении после каждого выстрела и освобождающее его после небольшой задержки под действием инерциального груза.
Для удобства и стабилизации оружия при ведении огня, пистолет-пулемет PM-63 оснащен складной передней рукояткой и складным металлическим прикладом. Пистолет-пулемет PM-63 может носиться как пистолет, в специальной кобуре, а так же по средством наплечного ремня, крепящегося к единственной антабке, расположенной за рукояткой. Прицельные приспособления пистолета-пулемета PM-63 открытого типа, размещаются на затворе-кожухе и состоят из перекидного L-образного целика с двумя установками на дистанции 75 и 150 метров. Питание пистолета-пулемета PM-63 патронами осуществляется из коробчатых двухрядных магазинов. Защелка магазина размещается внизу пистолетной рукоятки управления огнем.

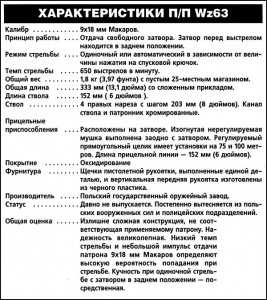

Технические характеристики
Калибр: 9×18 (9mm Makarov)
Длина оружия: 583/330 мм
Длина ствола: 150 мм
Масса без патронов: 1,6 кг.
Темп стрельбы: 650 выстр./мин
Емкость магазина: 15 или 25 патронов
Пистолеты-пулеметы
www.armoury-online.ru
PM 63 RAK
DIDI 14-02-2012 02:24
Кто-нибудь имел дело с польским ПП- PM 63 RAK?
Честно говоря я только один раз его в глаза видел.
Интересно было-бы обсудить.
http://world.guns.ru/smg/pl/pm-63-r.html
omsdon 14-02-2012 06:13
Польский Узи.
Идея конечно занятная, для определённых условий, но патрон не фантан.
Xотя попробывать я бы хотел.
clikk 14-02-2012 21:41
В армии стрелял когда-то. Полный пи@@@ц. Очень длинный спуск, очень мягкий, длинный и неудобный ствол, надо держать только обеими руками и тогда тоже неудобно. Стреляли с 10-15м. первая пуля в мишене, вторая уже хрен знает где попадает. Если нажимаеш спуск медленее можно стрелять одиночными и тогда кое-что получается, но как автомат не рекомендую. Не справились поляки с этим и думаю с Узи не можем сравнивать вообще. ИМХО
DIDI 21-02-2012 02:51
В своё время был у меня Микро Узи в гражданской версии(полуавтомат).Я тогда служил в армии и пользуясь безнаказанностью переделал его в автоматический вариант.Но при переделке не учёл массы ньюансов и при автоматической стрельбе из него вообще было затруднительно попадать.
Наверное в Микро УЗИ в орегинальном исполнениии этот вопрос решался несколько инатче,но тут не имел возможности лично сравнить.
HEAVY METAL 21-02-2012 16:16
Из Микро Узи в принципе трудно попадать…кажись разница там была тока в усм. Гражданский с открытого затвора стрелял?
А по теме — сижу и удивляюсь нах нужен этот компенсатор если так или иначе неточно стреляет очередями, тока портит габарит. А и как будет нагреваться…
Strelezz 24-02-2012 16:07
А можно фото изнутри ? Для общего , так сказать , развития .
Strelezz 24-02-2012 16:40
quote:
Originally posted by clikk:
В армии стрелял когда-то. Полный пи@@@ц. Очень длинный спуск, очень мягкий, длинный и неудобный ствол, надо держать только обеими руками и тогда тоже неудобно. Стреляли с 10-15м. первая пуля в мишене, вторая уже хрен знает где попадает. Если нажимаеш спуск медленее можно стрелять одиночными и тогда кое-что получается, но как автомат не рекомендую. Не справились поляки с этим и думаю с Узи не можем сравнивать вообще. ИМХО
.
А мне понравилось
Я из такого на вьетнамщщине несколько лет назад развлекался . Очередью вполне вменяемо . Приклад бы покрепче . Приклад — говно полное …
DIDI 24-02-2012 23:02
quote:
Originally posted by HEAVY METAL:
Из Микро Узи в принципе трудно попадать…кажись разница там была тока в усм. Гражданский с открытого затвора стрелял?
А по теме — сижу и удивляюсь нах нужен этот компенсатор если так или иначе неточно стреляет очередями, тока портит габарит. А и как будет нагреваться…
Микро УЗИ стрелял с закрытого затвора.
Там вроде у автоматической версии Микро УЗИ он должен был стрелять одиночными с закрытого затвора и очередями с открытого.
DIDI 24-02-2012 23:24
quote:
Originally posted by HEAVY METAL:

А по теме — сижу и удивляюсь нах нужен этот компенсатор если так или иначе неточно стреляет очередями, тока портит габарит. А и как будет нагреваться…
Во времямоей службы в Югославии видел ПМ63 с обрезанным орегинальным компенсатором на затворе,удлиннённым стволом на котором был установлен свой компенсатор с прорезями вверх.
HEAVY METAL 24-02-2012 23:29
quote:
Originally posted by DIDI:
Микро УЗИ стрелял с закрытого затвора.
Там вроде у автоматической версии Микро УЗИ он должен был стрелять одиночными с закрытого затвора и очередями с открытого.
Военный всегда стреляет с открытого затвора
DIDI 24-02-2012 23:35
quote:
Originally posted by HEAVY METAL:
Военный всегда стреляет с открытого затвора
Это у наскрлько я знаю у УЗИ и Мини УЗИ,а у Микро УЗИ они этот вопрос решили несколько инатче.
Впрочем может изралиетяне меня поправят,если я ошибаюсь.
HEAVY METAL 25-02-2012 22:54
Вот на Мини, стреляет с открытого. Наверно тебя заблудило положение рукоятки взведения — она возвращается вперед, а затвор остается в заднем положении. Посмотри на 1.10.
http://www.youtube.com/watch?v=GhL8hN0rIyM
на взрывсхеме кажись стандартый усм УЗИ, никаких курков не видно…
Egoz 26-02-2012 12:20
quote:
Originally posted by DIDI:
Микро УЗИ стрелял с закрытого затвора.
Там вроде у автоматической версии Микро УЗИ он должен был стрелять одиночными с закрытого затвора и очередями с открытого.
мини и микро есть в обеих вариантах плюс различия между вариантами с закрытым затвором фулл ауто и закрытым затвором семи ауто онли
самый распространеный это очередь с открытого, одиночный с закрытого
Egoz 26-02-2012 12:28
quote:
Originally posted by DIDI:
автоматический вариант.Но при переделке не учёл массы ньюансов и при автоматической стрельбе из него вообще было затруднительно попадать.
изза темпа стрельбы?
вот тут может быть ответ
http://www.c3junkie.com/uzi/info/closedbolt/
DIDI 26-02-2012 02:58
quote:
Originally posted by HEAVY METAL:
Вот на Мини, стреляет с открытого. Наверно тебя заблудило положение рукоятки взведения — она возвращается вперед, а затвор остается в заднем положении. Посмотри на 1.10.
http://www.youtube.com/watch?v=GhL8hN0rIyM
на взрывсхеме кажись стандартый усм УЗИ, никаких курков не видно…
Устройство своего Микро УЗИ я хорошо знаю до сих пор.
Там был отдельный боёк(на схеме деталь 33)и отдельный курок (на схеме деталь 34)который оставался взведённым после передёргивания ручки затвора в то время как сам затвор возвращался в закрытое положение после отпускания ручки.И выстрел был с закрытого затвора.
Egoz 26-02-2012 12:43
😀
DIDI ты ссылку смотрел? последнюю там ответ вроде на твой вопрос
Strelezz 26-02-2012 15:21
А эта хрень — РАК63 — вроде не стреляет с закрытого ? Или я чегой-то путаю ?
Egoz 26-02-2012 16:17
quote:
А эта хрень — РАК63
я как погляжу это пистолет на стероидах со всеми вытекающими
Egoz 26-02-2012 16:25
quote:
Originally posted by clikk:
В армии стрелял когда-то. Полный пи@@@ц. Очень длинный спуск, очень мягкий, длинный и неудобный ствол, надо держать только обеими руками и тогда тоже неудобно. Стреляли с 10-15м. первая пуля в мишене, вторая уже хрен знает где попадает. Если нажимаеш спуск медленее можно стрелять одиночными и тогда кое-что получается, но как автомат не рекомендую. Не справились поляки с этим и думаю с Узи не можем сравнивать вообще. ИМХО
звучит хреново я с 10-15 метров из апс короткими очередями и с прикладом из силуэта не вылазю а апс я вообще ненавижу, когда с прикладом однако получается что то все равно

4 очереди по два и одна длинная очередь если точно помню
HEAVY METAL 26-02-2012 22:22
quote:
Originally posted by DIDI:
Устройство своего Микро УЗИ я хорошо знаю до сих пор.
Там был отдельный боёк(на схеме деталь 33)и отдельный курок (на схеме деталь 34)который оставался взведённым после передёргивания ручки затвора в то время как сам затвор возвращался в закрытое положение после отпускания ручки.И выстрел был с закрытого затвора.
Ну значит их уже куча видов. Но изначално стандартный военный, потом и мини были с постоянным ударником /на сцылке Егоза затвор справа/.На моей сцылке там такой мини, с постоянным ударником. Такие были и тут, в нашем институте, микро не было, и хорошо помню как говорили что нет смысла покупать так как ничего нового не научиш, тока как испортить темп до 1200. Аж сейчас посмотрел что на твоей схеме затвор составной, раньше такое было тока у вашего Спектра.
DIDI 27-02-2012 01:47
quote:
Originally posted by Egoz:

DIDI ты ссылку смотрел? последнюю там ответ вроде на твой вопрос
Спасибо-смотрел.
Но там Мини УЗИ,а не микро,хотя устройство очень похоже.
DIDI 27-02-2012 01:51
quote:
Originally posted by Strelezz:
А эта хрень — РАК63 — вроде не стреляет с закрытого ? Или я чегой-то путаю ?
Нет она стреляет только с открытого
DIDI 27-02-2012 01:52
quote:
Originally posted by HEAVY METAL:
Ну значит их уже куча видов. Но изначално стандартный военный, потом и мини были с постоянным ударником /на сцылке Егоза затвор справа/.На моей сцылке там такой мини, с постоянным ударником. Такие были и тут, в нашем институте, микро не было, и хорошо помню как говорили что нет смысла покупать так как ничего нового не научиш, тока как испортить темп до 1200. Аж сейчас посмотрел что на твоей схеме затвор составной, раньше такое было тока у вашего Спектра.
Спектр-это моя незбыточная мечта
HEAVY METAL 27-02-2012 15:46
А он еще в производстве?
DIDI 27-02-2012 16:36
quote:
Originally posted by HEAVY METAL:
А он еще в производстве?
Уже нет.
Новгородец 29-02-2012 15:09
…
M_HORNET 08-03-2012 13:41
А по- моему этот польский пистолет- пулемет особенно для своего времени очень даже ничего
Понятно что патрон ПМ, и стреляет в старых традициях с открытого затвора, зато плоский и небольшой
Сейчас можно было бы переделать по уму
PSA 08-03-2012 23:33
Сижу, кручу сабж в руках:

Из того, что помню со службы- его очень уважали Кубинские дивера- а уж эти парни- по всей ойкумене отметились… А Польский Спецназ- считался лучшим во всём Варшавском Договоре…
Что крайне не нравиться- стрельба с открытого затвора.
PSA 08-03-2012 23:53
quote:
а апс я вообще ненавижу

А у мну на службе, в варианте АПБ,- это была любимая игрушка…PSA 09-03-2012 12:01
quote:
Сейчас можно было бы переделать по уму

Переделать- не получится…PSA 09-03-2012 12:16
К стати- создатель тот-же, что и ВИС 35 создал…
PSA 09-03-2012 23:39
«Покрутыл, повэртел, понухэл- еэ Жизэл! Выкинул!»(С.) Помацавши- сделал вывод- воевать всерьёз с ним- ну его нах! Годен токмо для танкистов, связистов, поВоров, и тех, кто стреляет из-за угла… Внешне, конечно- «сцукомегабластер», но ППС- гораздо лучше.
MVN 10-03-2012 02:08
quote:
Originally posted by PSA:

А у мну на службе, в варианте АПБ,- это была любимая игрушка…

А вот мне нет. За полтора года по выходам… уж лучше ПБ.
До сих пор «нелюбовь» к Стечкену не отпустила.
guns.allzip.org
PM-63 RAK — Википедия. Что такое PM-63 RAK
Материал из Википедии — свободной энциклопедии
PM-63 RAK
Тип Пистолет-пулемёт
Страна ПНР ПНР
История службы
Годы эксплуатации 1964 — н. в.
Принят на вооружение 1965
На вооружении ПНР ПНР
КНР КНР
Куба Куба
ГДР ГДР
Вьетнам Вьетнам
Войны и конфликты
История производства
Конструктор группа конструкторов во главе с Пётром Вильневчицем
Разработан 1956 — 1963
Производитель Радомский оружейный завод
Годы производства 1964—1974
Всего выпущено примерно 70 000
Варианты PM-70, PM-73, Type 82
Характеристики
Масса, кг 1,6 (без магазина)^[1]
2 (со снаряжённым магазином на 25 патронов)^[1]
Длина, мм 583 (с разложенным прикладом)^[1]
333 (со сложенным прикладом)^[1]
Длина ствола, мм 152^[1]
Высота, мм 145 с коротким магазином;
213 c длинным.
Патрон 9×18 мм ПМ (PM-63)
9×19 мм Парабеллум (PM-70)
9×17 мм (PM-73)
Калибр, мм 9
Принципы работы свободный затвор
Скорострельность,
выстрелов/мин 650
Начальная скорость
пули, м/с 320
Прицельная дальность, м до 150 (9×19 мм Парабеллум)
Вид боепитания коробчатые магазины на 15 или 25 патронов^[1]
Прицел перекидной целик на 75 и 150 м^[1], неподвижная мушка;
длина линии прицеливания — 153 мм.
PM-63 RAK на Викискладе
PM-63 RAK — польский 9-мм пистолет-пулемёт, который создали на рубеже 1950-х — 1960-х годов оружейники Петр Вильневчиц (Piotr Wilniewczyc), Тадеуш Беднарский (Tadeusz Bednarski), Рышард Хельмицки и Эрнест Дурасевич.
История
Проектирование пистолета-пулемёта с магазином в рукояти Петр Вильневчиц начал на рубеже 1956-1957 гг. (при этом в чертежах 1957 года рассматривалась возможность снижения темпа стрельбы за счёт изготовления затвора оружия с вкладышем из вольфрама). В 1957 году опытный пистолет-пулемёт с подвижным затвором получил условное наименование «». После смерти Вильневчица от рака в декабре 1960 года работы над оружием продолжила группа оружейников-конструкторов. С целью уменьшить стоимость изготовления оружия, от вольфрамового вкладыша в затворе отказались, для сохранения массы длина затвора была увеличена^[2].
В январе 1962 года комплект производственной документации был направлен на оружейный завод «Zakłady Metalowe im. gen. Waltera» в городе Радом, где в 1963 году началось изготовление опытной партии из 20 предсерийных пистолетов-пулемётов. В это же время специалисты завода Рышард Хельмицки и Эрнест Дурасевич разработали новый вариант складного приклада для RAK. Ещё одним дополнением стало создание укороченного 15-зарядного магазина (изначально, RAK планировалось комплектовать только 25-зарядными магазинами). В течение 1963 года RAK прошёл войсковые испытания и был официально принят на вооружение под наименованием 9mm pistolet maszynowy wzór 1963 (PM-63)^[2].
В дальнейшем, для wz.63 был разработан удлиненный сменный ствол (для установки глушителя)^[2].
Серийно производился с 1964 по 1974 год, поставлялся на экспорт в отдельные социалистические страны.
В 2017 году отмечен случай использования PM-63 RAK в ходе войны на востоке Украины^[3].
Описание
По концепции и конструкции находится между автоматическим пистолетом и полноценным пистолетом-пулемётом — имеет подвижный при стрельбе пистолетный кожух-затвор, но по размерам и тактико-техническим характеристикам приближается к пистолетам-пулемётам^[4].
Автоматика оружия работает по принципу использования отдачи свободного затвора. Возвратная пружина расположена под стволом. Для уменьшения подброса ствола при стрельбе в передней части кожуха-затвора выполнен ложкообразный выступ-компенсатор, который также можно использовать для взведения затвора одной рукой: оружие упирается компенсатором в любую твёрдую поверхность и подаётся вперёд до взведения. Стрельба ведётся с открытого затвора. Переводчика вида огня нет: при нажатии спускового крючка до половины происходит одиночный выстрел, при полном нажатии — очередь. Приклад и передняя рукоятка складные^[1].
Варианты и модификации
PM-70 — экспортный вариант под патрон 9х19 мм «Parabellum», разработанный в начале 1970-х (изготовлено 20 шт.)^[2]
«тип 82» — нелицензионная копия, выпуск которой в 1980-е годы начался в КНР^[2]
На вооружении
См. также
Примечания
Литература и источники
Mieczysław Adamczyk. Pistolet Maszynowy PM-63 (Typy Broni i Uzbrojenia No.14) Warszawa: Wydawnictwo Ministerstwa Obrony Narodowej, 1972.
A. Ciepliński, R. Woźniak. PM-63. // «Nowa Technika Wojskowa», № 12, 1993. s. 23-24.
Ян Хогг. Пистолеты-пулемёты. М., ЭКСМО-Пресс, 2001. стр.100-101
А. Б. Жук. Энциклопедия стрелкового оружия: револьверы, пистолеты, винтовки, пистолеты-пулеметы, автоматы. М., АСТ — Воениздат, 2002. стр.655-656
Любимец наследников «барбудос» // журнал «Мастер-ружьё», № 4 (85), апрель 2004. стр.70-73
Ссылки
wiki.sc
PM-63 RAK — Википедия
Материал из Википедии — свободной энциклопедии
PM-63 RAK
Тип Пистолет-пулемёт
Страна ПНР ПНР
История службы
Годы эксплуатации 1964 — н. в.
Принят на вооружение 1965
На вооружении ПНР ПНР
КНР КНР
Куба Куба
ГДР ГДР
Вьетнам Вьетнам
Войны и конфликты
История производства
Конструктор группа конструкторов во главе с Пётром Вильневчицем
Разработан 1956 — 1963
Производитель Радомский оружейный завод
Годы производства 1964—1974
Всего выпущено примерно 70 000
Варианты PM-70, PM-73, Type 82
Характеристики
Масса, кг 1,6 (без магазина)^[1]
2 (со снаряжённым магазином на 25 патронов)^[1]
Длина, мм 583 (с разложенным прикладом)^[1]
333 (со сложенным прикладом)^[1]
Длина ствола, мм 152^[1]
Высота, мм 145 с коротким магазином;
213 c длинным.
Патрон 9×18 мм ПМ (PM-63)
9×19 мм Парабеллум (PM-70)
9×17 мм (PM-73)
Калибр, мм 9
Принципы работы свободный затвор
Скорострельность,
выстрелов/мин 650
Начальная скорость
пули, м/с 320
Прицельная дальность, м до 150 (9×19 мм Парабеллум)
Вид боепитания коробчатые магазины на 15 или 25 патронов^[1]
Прицел перекидной целик на 75 и 150 м^[1], неподвижная мушка;
длина линии прицеливания — 153 мм.
PM-63 RAK на Викискладе
PM-63 RAK — польский 9-мм пистолет-пулемёт, который создали на рубеже 1950-х — 1960-х годов оружейники Петр Вильневчиц (Piotr Wilniewczyc), Тадеуш Беднарский (Tadeusz Bednarski), Рышард Хельмицки и Эрнест Дурасевич.
История
Проектирование пистолета-пулемёта с магазином в рукояти Петр Вильневчиц начал на рубеже 1956-1957 гг. (при этом в чертежах 1957 года рассматривалась возможность снижения темпа стрельбы за счёт изготовления затвора оружия с вкладышем из вольфрама). В 1957 году опытный пистолет-пулемёт с подвижным затвором получил условное наименование «». После смерти Вильневчица от рака в декабре 1960 года работы над оружием продолжила группа оружейников-конструкторов. С целью уменьшить стоимость изготовления оружия, от вольфрамового вкладыша в затворе отказались, для сохранения массы длина затвора была увеличена^[2].
В январе 1962 года комплект производственной документации был направлен на оружейный завод «Zakłady Metalowe im. gen. Waltera» в городе Радом, где в 1963 году началось изготовление опытной партии из 20 предсерийных пистолетов-пулемётов. В это же время специалисты завода Рышард Хельмицки и Эрнест Дурасевич разработали новый вариант складного приклада для RAK. Ещё одним дополнением стало создание укороченного 15-зарядного магазина (изначально, RAK планировалось комплектовать только 25-зарядными магазинами). В течение 1963 года RAK прошёл войсковые испытания и был официально принят на вооружение под наименованием 9mm pistolet maszynowy wzór 1963 (PM-63)^[2].
В дальнейшем, для wz.63 был разработан удлиненный сменный ствол (для установки глушителя)^[2].
Серийно производился с 1964 по 1974 год, поставлялся на экспорт в отдельные социалистические страны.
В 2017 году отмечен случай использования PM-63 RAK в ходе войны на востоке Украины^[3].
Видео по теме
Описание
По концепции и конструкции находится между автоматическим пистолетом и полноценным пистолетом-пулемётом — имеет подвижный при стрельбе пистолетный кожух-затвор, но по размерам и тактико-техническим характеристикам приближается к пистолетам-пулемётам^[4].
Автоматика оружия работает по принципу использования отдачи свободного затвора. Возвратная пружина расположена под стволом. Для уменьшения подброса ствола при стрельбе в передней части кожуха-затвора выполнен ложкообразный выступ-компенсатор, который также можно использовать для взведения затвора одной рукой: оружие упирается компенсатором в любую твёрдую поверхность и подаётся вперёд до взведения. Стрельба ведётся с открытого затвора. Переводчика вида огня нет: при нажатии спускового крючка до половины происходит одиночный выстрел, при полном нажатии — очередь. Приклад и передняя рукоятка складные^[1].
Варианты и модификации
PM-70 — экспортный вариант под патрон 9х19 мм «Parabellum», разработанный в начале 1970-х (изготовлено 20 шт.)^[2]
«тип 82» — нелицензионная копия, выпуск которой в 1980-е годы начался в КНР^[2]
На вооружении
См. также
Примечания
Литература и источники
Mieczysław Adamczyk. Pistolet Maszynowy PM-63 (Typy Broni i Uzbrojenia No.14) Warszawa: Wydawnictwo Ministerstwa Obrony Narodowej, 1972.
A. Ciepliński, R. Woźniak. PM-63. // «Nowa Technika Wojskowa», № 12, 1993. s. 23-24.
Ян Хогг. Пистолеты-пулемёты. М., ЭКСМО-Пресс, 2001. стр.100-101
А. Б. Жук. Энциклопедия стрелкового оружия: револьверы, пистолеты, винтовки, пистолеты-пулеметы, автоматы. М., АСТ — Воениздат, 2002. стр.655-656
Любимец наследников «барбудос» // журнал «Мастер-ружьё», № 4 (85), апрель 2004. стр.70-73
Ссылки
wiki2.red
