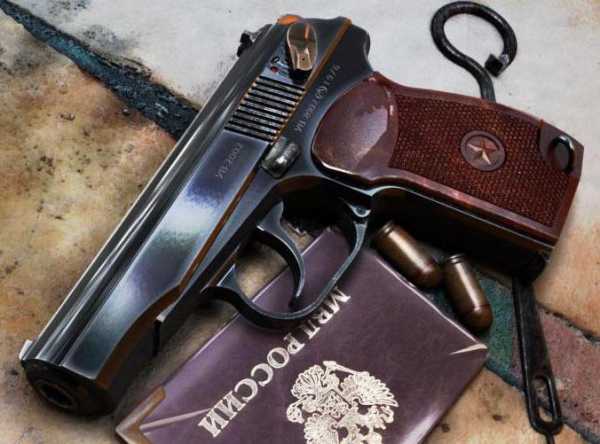

Основные части пистолета Макарова и их назначение
В 1948 году советским оружейником Н. Ф. Макаровым была разработана конструкция пистолета, который сегодня всем известен как ПМ. С 1951 года и по сей день данная модель пистолета используется сотрудниками российских вооруженных сил и правоохранительных органов в качестве личного оружия для защиты и нападения.
Основное предназначение ПМ – поражение противника на небольшом расстоянии. Надежность данного оружия обеспечивается за счет бесперебойной работы всех элементов его автоматики. В статье содержится информация о том, из каких основных частей состоит пистолет Макарова.
Начало работы
В 1947 году старший командный состав Советской армии нуждался в новом компактном пистолете. ТТ и револьверы наган к тому времени уже устарели. Необходимо было создать новое оружие — пистолет «мирного времени». В 1948 году состоялся конкурс, на котором советские оружейные конструкторы представили свои наработки.
Победитель
По условиям конкурса оружие должно оснащаться свободным затвором и самовзводным ударно-спусковым механизмом. За основу был взят уже проверенный немецкий Walther PP. Планировалось создать два образца пистолета, использующих боеприпасы калибров 7, 65 и 9 мм. После тестирования патронов оружейники отметили, что по сравнению с 7, 65, 9 мм является более мощным. Было решено сосредоточить свое внимание именно на этом калибре. Конечным результатом таких работ стал пистолет Макарова. ТТХ и основные части этого оружия позволяют его эффективно использовать во время ближнего боя.
Как работает автоматика?
Пистолет Макарова является самозарядным оружием. В использовании ПМ несложный, а автоматика пистолета дает возможность владельцу держать оружие всегда готовым к действию. Процесс автоматической перезарядки осуществляют такие основные части пистолета Макарова, как затвор и ударно-спусковой механизм. Для этого используется принцип отдачи не сцепленного со стволом затвора. Во время выстрела запирание ствольного канала осуществляется за счет большой массы затвора и силы возвратной пружины. Чтобы выстрелить, не нужно предварительно взводить курок. Достаточно нажать на спусковой крючок.

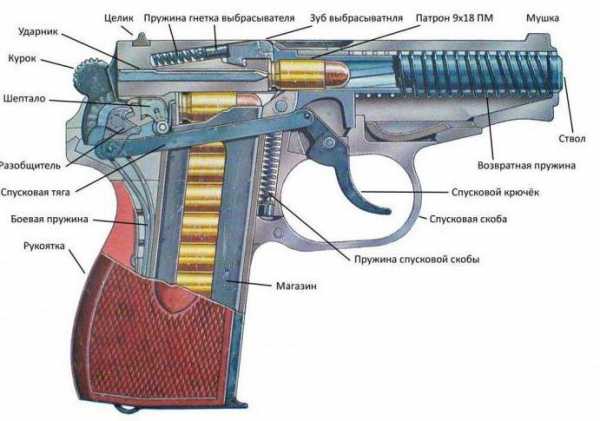

Основные части и механизмы пистолета Макарова
Оружие оснащено следующими элементами:
- Ствольной рамкой и спусковой скобой.
- Затвором, содержащим ударник, выбрасыватель и предохранитель.
- Возвратной пружиной.
- Ударно-спусковым механизмом.
- Рукояткой.
- Затворной задержкой.
- Пистолетным магазином.
Это составляющие представляют собой 7 основных частей пистолета Макарова.
Функции
Основные части пистолета Макарова выполняют следующие задачи:
- Ствол направляет полет пули. Спусковая скоба предохраняет спусковой крючок от случайного нажатия.
- Затвор подает боеприпас из магазина в патронник, запирает ствольной канал во время стрельбы, удерживает при помощи выбрасывателя в затворной чашечке гильзу и устанавливает курок на боевой взвод. При помощи ударника разбивается капсюль боеприпаса. Предохранитель обеспечивает безопасность стрелка во время эксплуатации пистолета.
- Возвратная пружина после осуществления выстрела устанавливает затвор в изначальном положении.
- УСМ оснащен курком, шепталом с пружиной, спусковым крючком, взводным рычагом со спусковой тягой, боевой пружиной и задвижкой к ней. Данные основные части пистолета Макарова обеспечивают быструю стрельбу. Стрелять можно сразу после нажатия на спусковой крючок. Предварительно взводить курок для этого теперь не нужно.
- Затворная задержка позволяет удерживать затвор в заднем положении при пустом магазине.
- Рукоять с винтом обеспечивает удобное удержание стрелком пистолета Макарова.
- Магазин пистолета служит для расположения восьми боеприпасов.
Магазин ПМ
Данный элемент имеет четыре элемента:
- Корпус магазина, который применяется для соединения всех его частей.
- Подаватель, которым осуществляется подача боеприпасов в патронник.
- Пружину, выталкивающую подаватель с патронами вверх.
- Магазинную крышку, предназначенную для закрытия корпуса.

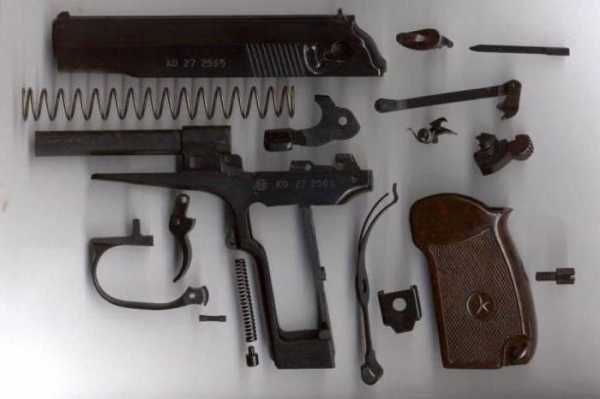

На фото ниже представлены основные части пистолета Макарова.
Чем обеспечивается безопасность?
Левая сторона затвора оснащена специальным предохранителем. При помощи автоматики и боевой пружины курок при спуске устанавливается на предохранительном взводе. На него оказывает воздействие изогнутый (отбойный) конец пера пружины: он разворачивает курок под небольшим углом от затвора. Таким образом, пружина выполняет функцию «отбой» курка. Шептало своим носиком расположено перед предохранительным взводом курка. Когда спусковой крючок отпущен, перо боевой пружины воздействует на спусковую тягу, а взводной рычаг и шептало опускаются в нижнее положение. Таким образом, шептало, прижимаясь к курку, устанавливает его на предохранительном взводе.
Как происходит выстрел?
Процесс осуществляется в несколько этапов:
- Начало работы механики осуществляется при нажатии на спусковой крючок.
- Курок взаимодействует с ударником, в результате чего тот разбивает патронный капсюль.
- Воспламенение порохового заряда. Образовавшиеся пороховые газы выбрасывают пулю из ствольного канала.
- Пороховые газы через донце гильзы воздействуют на затвор, который, отходя назад, сжимает возвратную пружину. При помощи выбрасывателя затвор удерживает гильзу. Дойдя до отражателя, она экстрагируется через окно затвора.
- Затвор в крайнем положении разворачивает установленный на цапфах курок, пока тот не окажется на боевом взводе.
- В самом крайнем положении на затвор воздействует возвратная пружина, которая выталкивает его обратно вперед.
- Продвигаясь вперед, затвор при помощи досылателя направляет в патронник очередной боеприпас из магазина пистолета.
- «Освободившийся» от патрона затвор запирает ствольный канал. После этого оружие снова готово к стрельбе.
Выстрелы из пистолета Макарова производятся до тех пор, пока не израсходуются все патроны в магазине. После этого затвор становится на затворную задержку в задней позиции.
Тактико-технические характеристики
- Пистолет Макарова предназначен для стрельбы патронами калибра 9 мм.
- Оружие весит 0,73 грамма.
- Длина 161 мм.
- Ствол ПМ имеет длину 93 мм.
- Выпущенная пуля способна развить начальную скорость до 315 м/с.
- ПМ обладает скорострельностью 30 выстрелов в минуту.
- Пистолет рассчитан на одиночный режим стрельбы.
- Дальность эффективной стрельбы не превышает 50 м.
- Убойность пули составляет 350 м.
- Магазин ПМ рассчитан на 8 боеприпасов.
Небольшой размер, надежность, простота в эксплуатации и обслуживании – характерные особенности пистолета Макарова. Из большого разнообразия моделей, относящихся к классу компактного оружия для самообороны, пистолет ПМ признан одним из лучших. Сегодня он применяется офицерами вооруженных сил и сотрудниками силовых государственных структур.
fb.ru
Наставление по стрелковому делу 9-мм пистолет макарова (пм)
МИНИСТЕРСТВО ОБОРОНЫ СССР
Издание четвертое, исправленное и дополненное
ВОЕННОЕ ИЗДАТЕЛЬСТВО МИНИСТЕРСТВА ОБОРОНЫ СССР
МОСКВА-1967
Часть первая
УСТРОЙСТВО ПИСТОЛЕТА, ОБРАЩЕНИЕ С НИМ, УХОД И СБЕРЕЖЕНИЕ
Глава I
ОБЩИЕ СВЕДЕНИЯ
Назначение и боевые свойства пистолета
1. 9-мм пистолет Макарова (рис. 1) является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.
| Огонь из пистолета наиболее эффективен на расстояниях до 50 м. Убойная сила пули сохраняется до 350 м. Огонь из пистолета ведется одиночными выстрелами. Боевая скорострельность пистолета 30 выстрелов в минуту. Вес пистолета со снаряженным магазином 810 г. 2. Для стрельбы из пистолета применяются 9-мм пистолетные патроны. Начальная скорость полета пули 315 м1сек. Подача патронов в патронник при стрельбе производится из магазина емкостью на 8 патронов. |

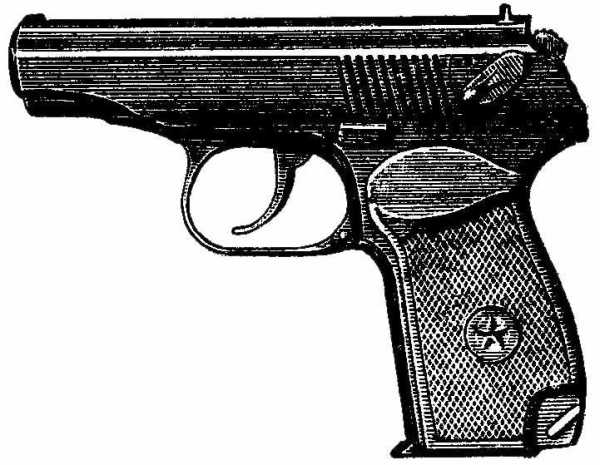

Рис.
1. Общий вид
9-мм пистолета
МакароваОбщее устройство и работа частей пистолета
3. Пистолет прост по устройству и в обращении, мал по своим размерам, удобен для ношения и всегда готов к действию. Пистолет — оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка.
Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель, расположенный на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка («отбой» курка) и при отпущенном спусковом крючке.
Курок под действием изогнутого (отбойного) конца широкого пера боевой пружины повернут на некоторый угол от затвора (это есть «отбой» курка) так, что носик шептала находится впереди предохранительного взвода курка.
После того как спусковой крючок будет отпущен, спусковая тяга под действием узкого пера боевой пружины продвинется в заднее крайнее положение. Рычаг взвода и шептало опустятся вниз, шептало под действием своей пружины прижмется к курку и автоматически курок встанет на предохранительный взвод.

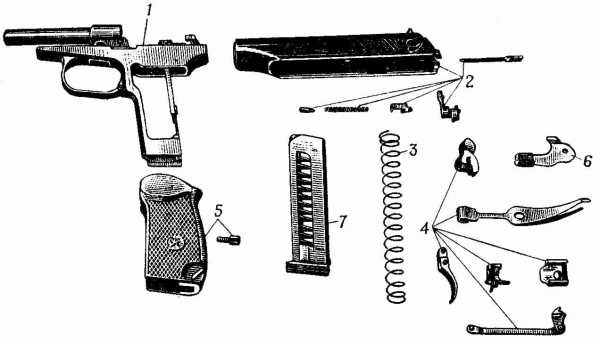

4. Пистолет состоит из следующих основных частей и механизмов (рис. 2):
рамки со стволом и спусковой скобой;
затвора с ударником, выбрасывателем и предохранителем;
возвратной пружины;
ударно-спускового механизма;
рукоятки с винтом;
затворной задержки;
магазина.
К каждому пистолету придается принадлежность: запасный магазин, протирка, кобура, пистолетный ремешок.
1 — рамка со стволом и спусковой скобой; 2 — затвор с ударником, выбрасывателем ж предохранителем; 3 — возвратная пружина; 4 — части ударно-спускового механизма; 5 — рукоятка с винтом; 6 — затворная задержка; 7 – магазин | 5. Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора. Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад й ставит его на боевой взвод. |
Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.
Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.

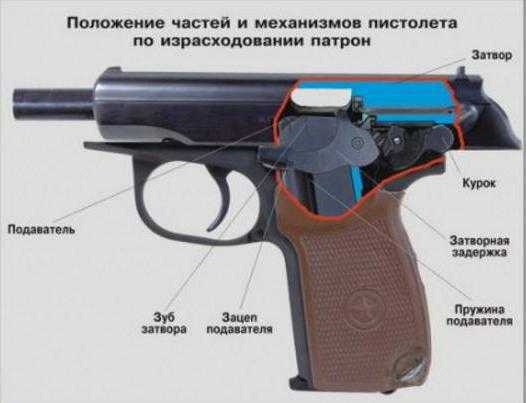

По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.
studfiles.net
Материальная часть, назначение, боевые свойства 9 мм пистолета ПМ
Наружная поверхность ствола гладкая. На ствол надевается возвратная пружина.
Ствол соединяется с рамкой прессовой посадкой и закрепляется штифтом.
Рамка служит для соединения всех частей пистолета. Рамка с основанием рукоятки составляет одно целое.
Основание рукоятки служит для крепления рукоятки, боевой пружины и для помещения магазина.
Спусковая скоба служит для предохранения хвоста спускового крючка от нечаянного нажатия на него. Она имеет на переднем конце гребень (прилив) для ограничения хода затвора при движении назад.
Затвор служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и постановки курка на боевой взвод.
Ударник служит для разбития капсюля. Он имеет: в передней части — боек, в задней части — срез для предохранителя, который удерживает ударник в канале затвора.
Выбрасыватель служит для удержания гильзы в чашечке затвора до встречи с отражателем.
Предохранитель служит для обеспечения безопасности обращения с пистолетом.
Целик вместе с мушкой служит для прицеливания.
Возвратная пружина служит для возвращения затвора в переднее положение после выстрела.
Ударно-спусковой механизм состоит:
из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвижки боевой пружины.
Курок служит для нанесения удара по ударнику.
Шептало служит для удержания курка на боевом и предохранительном взводе.
Спусковая тяга с рычагом взвода служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка.
Спусковой крючок служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом.
Боевая пружина служит для приведения в действие курка, рычага взвода и спусковой тяги.
Рукоятка с винтом прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке.
Затворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина.
Магазин служит для помещения восьми патронов.
5. Учебный вопрос Работа частей и механизмов пистолета.
Для производства выстрела необходимо выключить предохранитель, взвести курок и нажать пальцем руки на хвост спускового крючка.
При нажатии пальцем на хвост спускового крючка спусковая тяга смещается вперед, а рычаг взвода, соединенный с задним концом спусковой тяги, поворачивается на задней цапфе спусковой тяги и поднимается до тех пор, пока не упрется своим вырезом в выступ шептала; затем рычаг взвода приподнимает шептало и расцепляет его с боевым взводом курка. Разобщающий выступ рычага взвода входит в выем затвора.
Курок освобождается от шептала и под действием широкого пера боевой пружины резко поворачивается на цапфах вперед и ударяет по ударнику.
Ударник энергично движется вперед и бойком разбивает капсюль патрона; происходит выстрел.
Давлением образовавшихся газов пуля выбрасывается из канала ствола; в то же время газы давят на стенки и дно гильзы. Гильза раздается и плотно прижимается к стенкам патронника. Давление газов на дно гильзы передается на затвор, вследствие чего он движется назад.
Работа частей и механизмов пистолета после выстрела
Затвор от давления пороховых газов на дно гильзы отходит назад вместе с гильзой. В начале движения назад (на длине 3-5 мм) затвор своим выступом смещает разобщающий выступ рычага взвода вправо, расцепляя его тем самым с шепталом (происходит разобщение).
Освобожденное шептало под действием пружины прижимается к курку; когда курок повернется назад до отказа, носик шептала заскакивает за боевой взвод курка и удерживает его до следующего выстрела.
При дальнейшем движении затвора назад разобщающий выступ рычага взвода скользит по пазу затвора; гильза, удерживаемая выбрасывателем в чашечке затвора, ударяется об отражатель и выбрасывается наружу через окно в стенке затвора.
Подаватель подает очередной патрон и ставит его перед досылателем затвора.
Затвор, дойдя до крайнего заднего положения, под действием возвратной пружины возвращается в переднее положение; затвор досылателем выталкивает из магазина очередной патрон и досылает его в патронник. Когда затвор дойдет до крайнего переднего положения и дошлет патрон в патронник, зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.
Рычаг взвода упирается в шептало (сбоку), и разобщающий выступ его находится против выема на затворе. Пистолет готов к очередному выстрелу.
Для производства следующего выстрела необходимо опустить хвост спускового крючка и снова нажать на него.
При отпускании хвоста спускового крючка
спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отходит назад, одновременно рычаг взвода опускается вниз и своим вырезом заходит под выступ шептала.
При нажатии на хвост спускового крючка
рычаг взвода поднимает шептало и снова освобождает курок от шептала. Происходит следующий выстрел.
6. Учебный вопрос ТТХ 9-мм пистолета ПМ.
Вес пистолета с магазином без патронов 730 г.
Вес пистолета с магазином, снаряженным 8 патронами 810 г.
Длина пистолета 161 мм
Длина ствола 93 мм
Высота пистолета 126,75 мм
Калибр ствола 9 мм
Число нарезов 4
Емкость магазина 8 патронов
Вес патрона 10 г
Длина патрона 25 мм
Боевая скорострельность 30 выс\мин.
Начальная скорость полета пули 315 м\сек
