Парк Победы в городе Казань основан в 1970-е годы, тогда здесь высадили 1418 деревьев по числу дней Великой Отечественной войны. В 1995 году было завершено строительство мемориального комплекса. Сейчас парк Победы занимает около 50 гектар, здесь расположены пруд, мемориальный комплекс, памятники, выставка военной техники и детские площадки. В парке Победы можно увидеть: образцы бронетанковой техники - БМП-1, БТР-70, Т-34-85, ИСУ-152, Т-54-3, Т-62, Т-72, Т-80Б, БРДМ-2; артиллерию - ЗиС-3, БС-3, Д-1, М-30, ЗиС-2; вертолеты - Ми-2 и Ми-8; самолеты - МиГ-27К, Су-7Б, По-2, L-29, МиГ-17, Пе-2; и конечно "Катюшу" и полуторку, а также морские мины, рубку подводной лодки "Казань" и другую военную технику. На плакатах к технике много ошибок.
Фото кликабельны, с географическими координатами и привязкой к яндекс-карте, 07.2015г.
Полная статья о парке Победы Казани >>>...

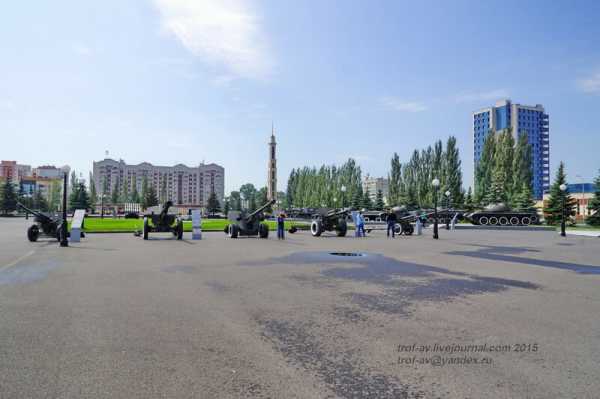

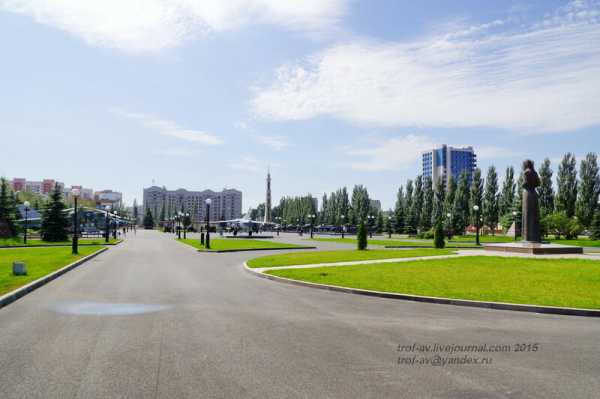

1. Выставка военной техники

2. Танк Т-34-85 и ИСУ-152

3. БРДМ-1, на плакате ошибочно указано БРДМ-2

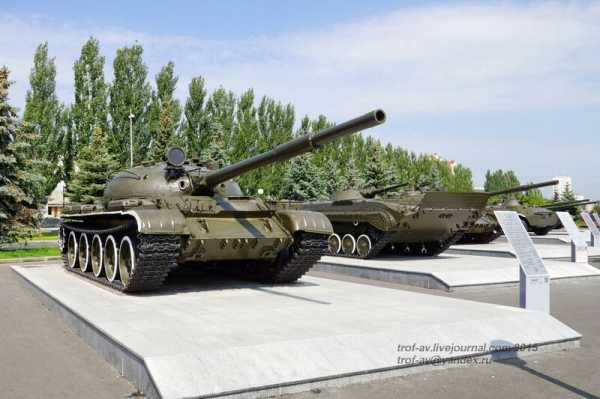

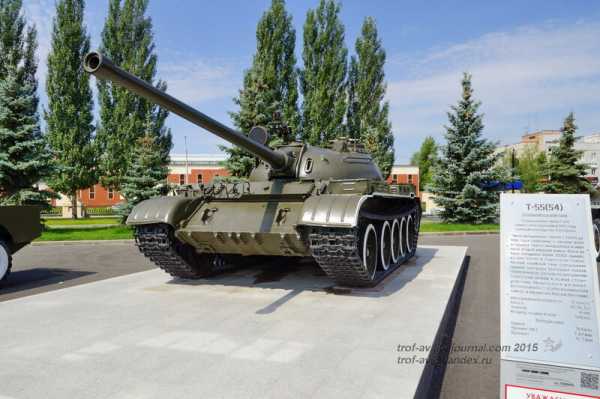

4. Танк Т-54-3 (новая башня, Д-10Т без эжектора), похоже позже модернизированный (установлен инфракрасный прицел)

5. Танк Т-62 и БМП-1

6. БМП-1

7. БТР-70

8. Танки Т-72 и Т-80Б

9. Танк Т-80Б

10.  Сверхзвуковой истребитель-бомбардировщик третьего поколения МиГ-27К

11.

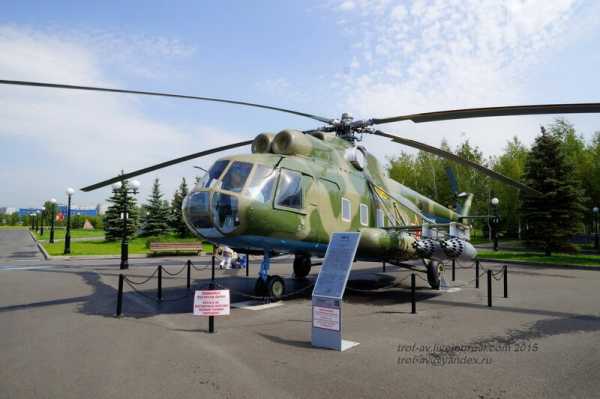

12. Многоцелевой вертолет Ми-8

13. Истребитель-бомбардировщик Су-7Б

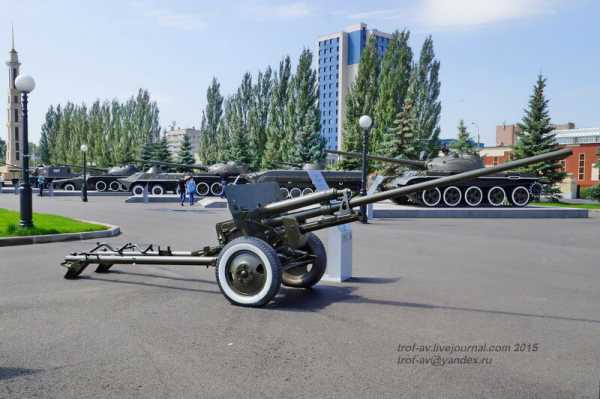

14. 76-мм дивизионная пушка образца 1942 г. ЗИС-3 (на плакате ошибочно указано ЗиС-5) и 152-мм гаубица образца 1943 г. Д-1

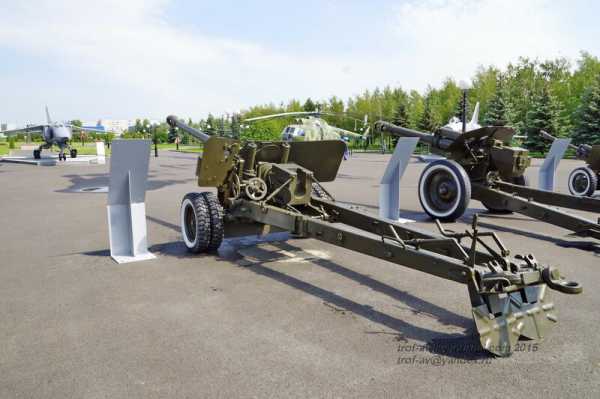

15. 100-мм полевая пушка образца 1944 г. БС-3

16. 100-мм полевая пушка образца 1944 г. БС-3

17. 122-мм гаубица образца 1938 г. М-30 и 57-мм противотанковая пушка образца 1941 г. ЗИС-2

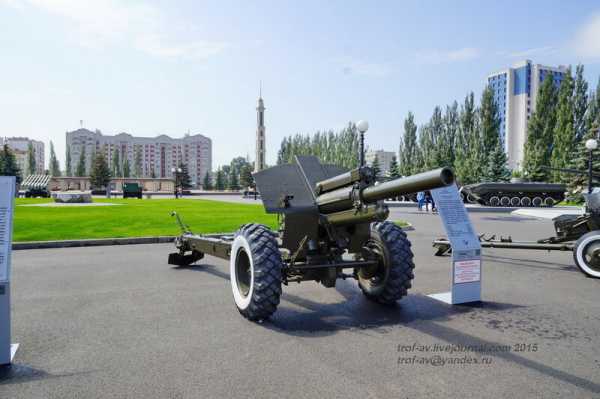

18. 122-мм гаубица образца 1938 г. М-30

19. 57-мм противотанковая пушка образца 1941 г. ЗИС-2

20. Многоцелевой вертолёт Ми-2

21. Многоцелевой биплан По-2 (макет?)

22.  Чехословацкий учебно-тренировочный самолёт Aero L-29 Delfin

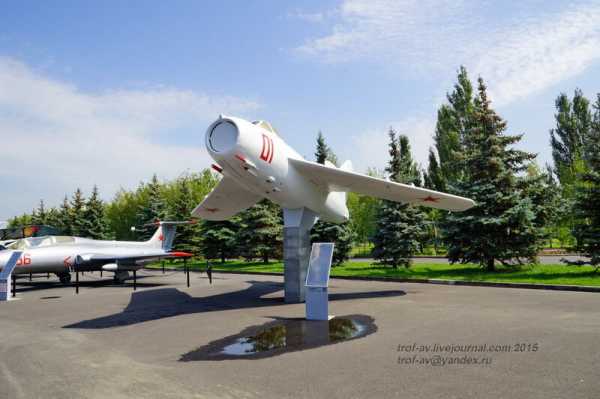

23. Реактивный истребитель МиГ-17

24. Пикирующий бомбардировщик Пе-2 (макет)

25. БМ-13 "Катюша" на базе ЗиС-6 (УралЗиС). На плакате ошибочно указано: БМ-8-48 (два пакета по 24 направляющих). По шасси специалисты поправте.


ЗЫ: для любителей Катюш - в моем жж есть еще Катюши: Катюша БМ-13НМ на шасси ЗИЛ-157 , БМ-13НМ, БМ-13Н, макет БМ-13, БМ-13Н в Рязани

26. Ошибочный плакат

27.

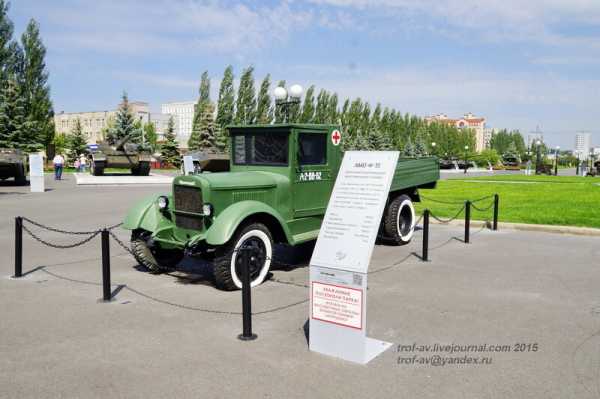

28. На плакате указано АМО-Ф-15, но это явно не он. Скорее это УралЗиС-5, по шасси специалисты поправте.

29.

30. Памятный знак морякам, сражавшимся в Великую Отечественную войну. Морская мина и противолодочный бомбомет БМБ-2

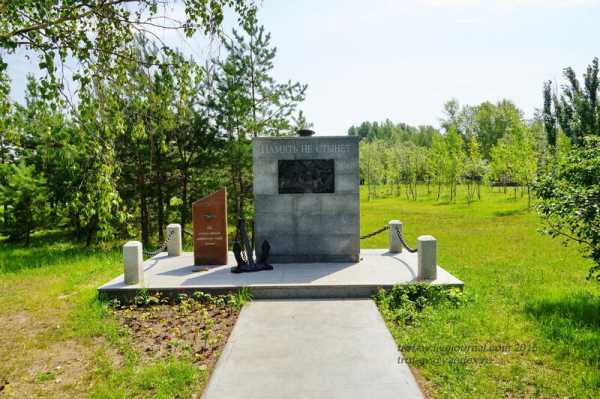

31. Памятный знак "Сей камень-гранит матросскую славу хранит", "Память не стынет"

32.

Также в Парке Победы установлена рубка подводной лодки "Казань", но о ней в отдельной статье.
Полная статья о парке Победы Казани >>>...

Парк Победы в городе Можайск

Парк Победы в п. Калининец Московской обл.
Парк Победы в Краснознаменске
Парк Победы в Омске

Еще Казань:
Казанский Воскресенский Ново-Иерусалимский мужской монастырь (Архиерейская дача)
Древние надгробия в Казани

techmonuments.livejournal.com

Боевая техника и вооружение - комплект плакатов (Москва, издательство ДОСААФ, 1988 год)

Плакаты (1280 x 910 pix)
Внешняя обложка комплекта плакатов


Автомат Калашникова АКМС


Станковый пулемет НСВ-12,7 "Утес"

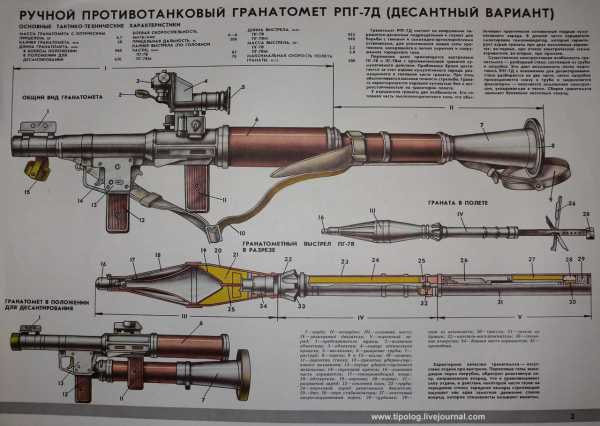

Ручной противотанковый гранотомет РПГ-7Д (десантный вариант)


Боевая машина десанта БМД-1


Разведывательная химическая машина БРДМ-2рхб


Тактическая ракета 2К4 "Филин"


Реактивная система залпового огня БМ-21 "Град"

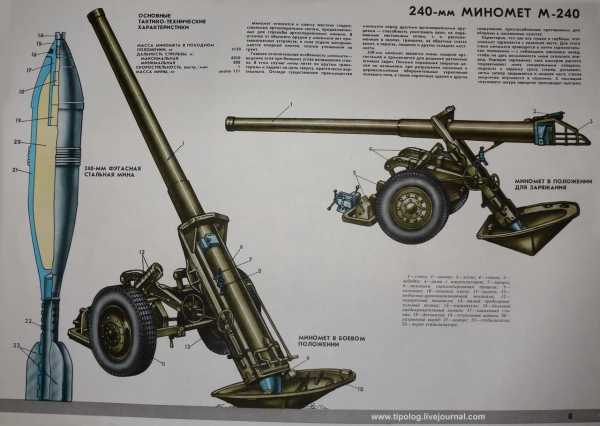

Буксируемый 240-мм миномет М-240
