9-мм пистолет Walther Р.38 (Вальтер П.38). / Оружие / magSpace.ru
История пистолета Walther Р.38 началась с 9-мм Walther MP первой модели. В этом пистолете еще не проглядывается Р.38, он очень похож на увеличенный в размерах Walther PP.
К тайной работе по проектированию служебных (как пытались замаскировать это новое оружие) пистолетов нового поколения, предназначавшихся для перевооружения Рейхсвера, немецкие оружейные фирмы вновь приступили уже в конце 1929 г. Инженеры фирмы Carl Walther Waffefabrik GmbH попытались развить свой первоначальный успех, взяв за основу удачную конструкцию пистолета PP. Его увеличенный в габаритах вариант, получивший название Walther MP (Militarpistote. нем. -военный пистолет), был рассчитан на использование патронов 9х19 мм Parabellum. Пистолеты Walther MP первой и второй моделей различались между собой незначительно, только отдельными деталями. Автоматика новых пистолетов также работала по принципу отдачи свободного затвора при неподвижном стволе. Однако результаты заводских испытаний обеих моделей пистолета Walther MP убедительно продемонстрировали, что применение мощного 9-мм патрона невозможно в системах оружия с несцепленным затвором.
Схема сборки Walther Р.38
Отсутствие финансирования на некоторое время заставило германских конструкторов отложить эти работы. И только приход нацистов к власти в 1933 г. с их курсом на подготовку к новой войне, способствовал началу работ по созданию более совершенных образцов боевой техники и вооружения, в том числе и стрелкового оружия. Однако устаревшие технологии и значительные объемы механических работ по ручной доводке не только влияли на высокую себестоимость изготовления тех или иных изделий, но исключали возможность быстрого перевооружения вермахта. В частности, это касалось и штатного армейского 9-мм пистолета Р.08. Поэтому уже к середине тридцатых годов в Германии очень остро встал вопрос по поиску достойной замены старому пистолету Parabellum. Немецкие конструкторы-оружейники приступили к проектированию качественно новой модели военного пистолета, испопьзуя при этом все свои конструкторские заделы, причем не только технические, но и технологические, наработанные ими за время создания предыдущих образцов короткоствольного оружия самообороны.
Уже в 1934 — 35 гг. фирма Carl Walther Waffenlabnk GmbH передала в HWaA новую модель пистолета военного образца, известного под тем же названием Walther MP. Также, как и предыдущие варианты MP, он был рассчитан на использование 9-мм пистолетного патрона Parabellum. Несмотря на то, что внешне это был совершенно другой пистолет, в его конструкции были развиты идеи, заложенные в пистолетах Walther РР и MP первых образцов: автоматика третьей модели пистолета MP также работала по принципу использования отдачи свободного затвора, ударно-спусковой механизм с самовзводом. Специально для этого пистолета Георг и Эрих Вальтер разработали новые узлы и детали. В том числе: укороченный кожух-затвор, экстрактор, ударник, указатель наличия патрона в патроннике, запатентованные 10.04.1936 г. в Германии (патент DRP № 706038). Особенностью этой модели стал и оригинальный курковый ударно-спусковой механизм со скрытым расположением курка. Впрочем, после многочисленных заводских и полигонных испытаний выявилось множество конструктивных недостатков этой модели, поэтому работы над ней были прекращены. Этот образец пистолета MP остался исключительно в опытных моделях.

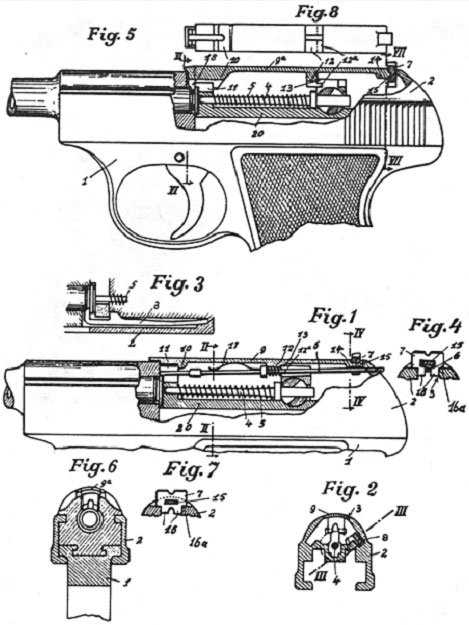

Схема взята из патента DRP № 721702.
Новая неудача не охладила исследовательский пыл немецких оружейников. Уже в октябре того же года один из совладельцев фирмы Carl Walther Waffenfabrik GmbH младший из династии -Фриц Вальтер и инженер Фриц Бартхлеменс (Barthlemens) получили патент (DRP № 721702 от 27.10.1936 г.) на систему запирания канала ствола — защелкой, вращавшейся в вертикальной плоскости. Именно это решение легло в основу нового поколения германских военных пистолетов Walther. Вскоре фирма Walther чтобы не путать вновь создаваемое оружие с предыдущими моделями MP присвоила новым пистолетам название Walther АР (Armeepistole, нем. — армейский пистолет).
Модифицированный Walther АР представлял собой совершенно иную конструкцию. Автоматика работала по принципу отдачи с коротким ходом ствола, запирание канала ствола осуществлялось качающейся защелкой. Ударно-спусковой механизм был заимствован из предыдущей модели MP — самовзводный, куркового типа со скрытым расположением курка. Ствол и кожух-затвор под действием отдачи передвигались по наружным направляющим рамки, причем в передней части кожуха-затвора появился большой вырез, открывавший практически всю казенную часть ствола. Флажковый предохранитель монтировался с левой стороны кожуха-затвора. Две возвратные пружины располагались по обеим сторонам пистолетной рамки.
Новый шаг к Р.38 — опытный пистолет Walther АР. Главное, что их роднит, — это система запирания защелкой, вращающейся в вертикальной плоскости.
Уже весной 1937 г. фирма Сам Walther Wafflenfabrik GmbH представила на полигон в Кум мерс дор-фв 200 пистолетов АР для проведения испытаний. И вновь потерпела фиаско. Представители HwaA отметили многочисленные конструктивные недоработки Walther АР. в первую очередь это касалось внутреннего расположения курка, что было небезопасно, поскольку визуально не позволяло определить, заряжено ли оружие. По мнению военных, Walther АР были также присущи большая трудоемкость изготовления и высокая себестоимость.
Все это побудило Вермахт отказаться от пистолета, хотя перспективность самой конструкции была очевидна.
Несмотря на неудачу, в том же году фирма Walther в инициативном порядке разработала еще одну модификацию, известную под названием четвертой модели MP. Переделки коснулись в основном конструкции ударно-спускового механизма и деталей кожуха-затвора модели АР. Курок сделали более безопасным в обращении -наружным, теперь его можно контролировать визуально и в темное время суток — на ощупь.
Дабы не вносить путаницу в заводскую техническую документацию, последней модели пистолета MP вскоре присваивают новое обозначение — HP (нем. — Heeres-Pistole — пистолет для вооруженных сил, военный пистолет). В его конструкцию ввели указатель наличия патрона в патроннике, как и в Walther PP.

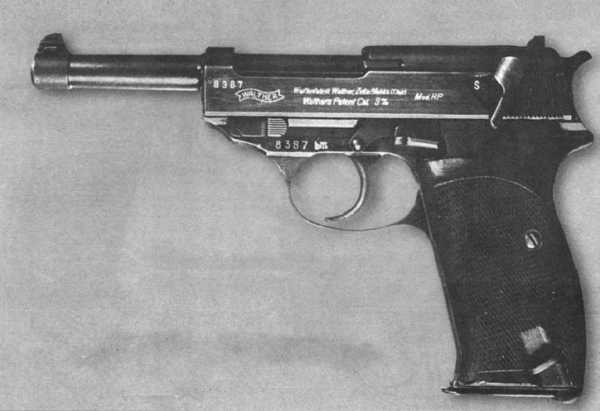

Пистолет Walther HP — это уже почти Р.38. Осталось доработать лишь некоторые детали конструкции.
Новая модель Walther HP, представленная на окончательные конкурсные испытания в 1938 г., одержала победу над образцами короткоствольного оружия фирм-конкурентов: Mauser-Werke A.G., Sauer & Sohn и Berlin-Suler Waffenfabrik. После доработки механизма предохранителя 9-мм Walther HP, который без всяких оговорок можно отнести к одной из наиболее удачных технических конструкций оружия того времени, был принят на вооружение Вермахта в качестве стандартного служебного пистолета под названием Р.38 (нем. — Pistole 38, пистолет образца 38 (1938) года). Основное его отличие от Walther HP состояло в упрощении механизма предохранителя.
Пистолет имел два предохранителя — ручной флажок которого располагался снаружи на левой стороне кожуха-затвора, и автоматический внутренний. Первый не допускал случайных выстрелов, второй — преждевременных, когда затвор не полностью запирал канал ствола. При включении ручного предохранителя блокировался ударник и курок не мог быть поставлен на боевой взвод. Действие автоматического предохранителя также было связано с работой ударника, который освобождался от блокировки только при приходе затвора в переднее положение. По сравнению с прототипом Walther Р.38 также имел более широкий выбрасыватель, улучшивший его функционирование в затрудненных условиях работы; упрощенный в изготовлении ударник круглой формы, взамен прямоугольного у HP; штампованную задержку затвора вместо фрезерованной.
Пистолет Walther Р.38 состоял из 58 основных деталей, узлов и механизмов: ствола; рамки пистолета; затвора; запирающей защелки; ударно-спускового механизма; магазина; предохранительных устройств и прицельных приспособлений.
Прежде чем Р.38 стал таким, он прошел долгий путь эволюции. Зато труды создателей не пропали даром. По мнению многих специалистов, этот пистолет стал лучшим военным пистолетом периода Второй мировой войны.
Автоматика Walther Р.38 работала по принципу использования отдачи при коротком ходе ствола. Запирание канала ствола осуществлялось кожухом-затвором с помощью защелки, вращающейся в вертикальной плоскости. Ударный механизм — куркового типа с открытым расположением курка, боевая пружина была смонтирована в рукоятке. К особенностям пистолета Р.38 относится и ударно-спусковой механизм с самовзводом, значительно повысивший боеготовность пистолета с точки зрения его ношения с патроном в патроннике, поскольку, наряду с сокращением времени на первый выстрел, позволял производить повторный удар ударника по капсюлю патрона в случае его осечки.
Необходимо отметить, что самовзвод вызывал и определенные сложности в использовании пистолета, поскольку это неизбежно приводило к резкому (примерно трехкратному) увеличению усилия спуска. Необходимость сжатия сильной боевой пружины приводила (даже у хорошо обученных стрелков) к значительному ухудшению кучности боя пистолета. Дергание оружия при стрельбе у малообученных стрелков приводило к потере меткости. По израсходованию патронов затвор останавливался на затворной задержке в заднем положении. На Р.38, как и на других пистолетах Walther монтировался указатель наличия патрона в патроннике, что позволяло не только визуально, но и на ощупь, в темное время суток, определять, заряжено ли оружие. Пистолет имел постоянный прицел, рассчитанный на дальность стрельбы до 50 м. Емкость магазина — 8 патронов.
Сборочная схема пистолета Walther Р.38. Его конструкция более проста и технологична, чем у предшественника — Parabellum Р.08.
Вермахт выдал тюрингской фирме колоссальный заказ на 410000 пистолетов Walther Р.38. Уже в конце 1939 г. фирма Carl Walther Wattenlabrik GmbH приступила к его реализации, однако только 26 апреля 1940 г. их первая партия в 1500 шт. покинула сборочные цеха фирмы. К лету 1940 г. было выпущено 13000 пистолетов Walther Р.38 нулевой серии, которые предназначались первоначально только для сухопутных войск. Пистолеты Р.38 выпуска 1940-41 гг. имели вороненую поверхность, кроме того, на оружии нулевой серии монтировались такие же деревянные щечки с мелкой ромбовидной насечкой, как у HP.
Пришедший на смену Parabellum пистолет Р.38, будучи намного проще в производстве, соответственно требовал и гораздо меньше материало и трудозатрат на свое изготовление. На производство одного Р.38 требовалось 4.4 кг металла, при массе самого пистолета 0,94 кг и 13 чел./ч. Новый пистолет был в производстве дешевле, чем Р.08. Так в январе 1945 г. его себестоимость на фирме Mauser-Werke составляла 31 марку, в то время как Parabellum двумя годами ранее обходился той же фирме в 35 марок.
Первоначально пистолетами Walther Р.38 вооружались офицеры сухопутных войск, первые номера расчетов тяжелого оружия, а также часть унтер-офицерского состава Вермахта и полевых войск СС. Уже первые бои Второй мировой войны в полной мере выявили высокую эффективность, простоту в обращении и надежность в использовании этих пистолетов. Развертывание широкомасштабных боевых действий на Восточном фронте в 1941-42 гг. привело к значительным потерям Вермахта в короткоствольном оружии. Многократное возрастание потребностей германской армии в оружии личной самообороны потребовало резко увеличить объемы производства штатных пистолетов Р.38.
Walther P.38 в разрезе. Он уже не похож на модель РР, от которой пытались «оттолкнуться» его создатели.
Маломощность фирмы Walther (в 1939 г. весь ее персонал насчитывал всего 500 человек) послужила основной причиной для беспрецедентного акта в новейшей германской истории — передачи лицензий и технической документации на производство пистолета фирмам-конкурентам: оберн-дорфской Mauser-Werke A G. начавшей изготовление пистолета в сентябре 1942 г., а также Spree-Werke GmbH — с мая 1943 г., организовавшей с помощью инженеров с Mauser-Werke выпуск Р.38 на своих предприятиях в Шпандау (Германия) и чешском городе Градков-над-Нисой.
Расширение производства пистолетов Walther Р.38 потребовало нарастающего выпуска запасных и комплектующих деталей. Поэтому в кооперации по их изготовлению был задействован и ряд западноевропейских оружейным предприятий, работавших под полным контролем немцев. Так чешский оружейный концерн в Праге Bohmische Waffenfabrlk AG (бывшая Ceska Zbrojovka) изготавливал стволы для фирм Carl Walther Waffenfabrlk GmbH и Spree-Werke GmbH. Крупнейшие оружейные концерны -бельгийский Fabrique Nationale d’Armes de Guerre в Герстали и чешский Zbrojovka Brno в Брно выпускали рамы и кожухи-затворы Р.38. Другая чешская фабрика Erste Not dbohmische Waffenfabrik и одна из старейших германских оружейных фирм C.G. Haenel Waffen — und Fahrradfabnk AG специализировались на изготовлении магазинов. Все эти мероприятия позвопили резко увеличить выпуск личного оружия самообороны, столь необходимого фронту.
Для использования германскими спецслужбами для Walther Р.38 были разработаны различные типы глушителей.
К 1944 г. фирма Carl Walther Waffenfabrik GmbH довела ежемесячное производство пистолетов Р.38 до 10 000 шт., Mauser-Werke A.G. — до 12 500, однако всех обогнала Spree-Werke, одна из немногих германских оружейных фирм периода Второй мировой войны, которая поставила производство стрелкового оружия на поток. Ее показатель в том же году рекордный — 25000 пистопетов Р.38 в месяц.
В годы войны конструкция Р.38 не претерпела особых изменений, хотя оружейники продолжали исследования, связанные, в частности, с применением прессо-штамповочного оборудования для изготовления из стального листа рамы и кожуха-затвора. Для удешевления производства и упрощения обслуживания в полевых условиях пистолеты Walther Р.38 получили щечки новой конструкции — с поперечными широкими канавками, которые производились из специального сорта пластмассы — бакелита коричневого цвета. Впрочем, в зависимости от фирмы-поставщика и времени изготовления они получались самых различных оттенков, вплоть до черного. Дальнейшее снижение требований военной приемки к внешней отделке оружия привело к тому, что в 1942-45 гг. на пистолетах Walther для уменьшения их себестоимости после окончательной механической обработки на металлические детали стали наносить более дешевое полуматовое покрытие. И только в самом конце войны в связи с общим ухудшением снабжения оружейной промышленности необходимыми материалами фирмы-производители Р.38 пошли на некоторое ухудшение внешней отделки пистолета, что, однако, не повлияло на снижение боевых качеств оружия.
На фронтах Второй мировой войны Р.38 отличали простота в эксплуатации и неприхотливость в обслуживании, а также неплохая меткость боя. Он не уступал по этому показателю легендарному Parabellum. При стрельбе на 25 м пуля, выпущенная из пистолета Р.38 с начальной скоростью 355 м/с, пробивала сосновую доску толщиной 23 см. Железный лист толщиной в 2 мм при попадании пули под углом в 90 градусов пробивался с дистанции до 20 м. В то же время стальной лист толщиной 2 мм и железный лист толщиной 3 мм с дистанции 25 м не пробивались, а получали лишь сильную вмятину. Однако и этого вполне хватало для борьбы с живой силой противника на дистанции 25 — 50 м.
Уменьшенный в габаритах за счет укорачивания ствола Walther Р.38К был разработан на основе стандартного Р.38 для гестапо и СД.
Наряду с Вермахтом, небольшое количество Р.38 и их модификаций использовалось также в службе безопасности — СД. Только для МВД Третьего рейха в годы войны было изготовлено 11 150 пистолетов модели Вальтер HP. В 1944 г. по специальному заказу Главного управления имперской безопасности (РСХА) для нужд гестапо и СД Spree-Werke GmbH изготовила несколько тысяч укороченных пистолетов Р.38 с длиной ствола всего 70 мм. А годом ранее, по неподтвержденным данным, германские оружейные фирмы произвели партию 1500 шт. Р.38. рассчитанных под патрон 7,65×22 Parabellum, что было сделано явно с коммерческими целями для продажи на латиноамериканском оружейном рынке.
Всего в годы войны германская военная промышленность поставила вооруженным силам и спец-службам Третьего рейха 1 180 000 пистолетов Р.38. Причем в 1939- 45 гг. фирма Carl Walther Waffenafbrik GmbH выпустила 555 000 шт. Walther Р.38, Mauser-Werke A.G. в 1942-45 гг. соответственно -340 000 шт., a Spree-Werke GmbH -с конца 1943 по 1945 гг. — 285 000 шт.
Разгром Третьего рейха завершил еще одну, но далеко не последнюю страницу в истории уникального пистолета Walther Р.38. С капитуляцией Германии военные производства фирм Walther и Spree-Werke были ликвидированы, а их оборудование вывезено по репарациям в СССР, Польшу, Чехословакию и Югославию.
Лишь Mauser-Werke продолжала выпуск Р.38 после войны. 20 апреля 1945 г. французские войска заняли г.Оберндорф-на-Неккаре, где располагались основные мощности этой фирмы. И вскоре здесь возобновилось производство Р.38, но уже для французских оккупационных войск. Впоследствии это оружие еще несколько десятилетий использовалось как вооруженными силами, так и спецслужбами Франции, что, кстати, послужило причиной одного из множества конфликтов между Востоком и Западом. И только летом 1946 г., в результате неоднократных протестов советской стороны, оборудование Mauser-Werke A.G. удалось также вывезти по репарациям, а сам производственный комплекс взорвать, дабы немцы не наладили здесь выпуск оружия снова. Впрочем, это не помешало многим другим пистолетам Walther Р.38 военных лет выпуска получить после разгрома Вермахта вторую жизнь. Так, пистолетами Р.36, изготовленными в 1940-45 гг. вооружались армии и правоохранительные органы многих государств. Наряду с бундесвером, где Р 38 с конца 1940-х гг. вновь стали штатным армейским пистолетом, они, вплоть до середины 1950-х гг… использовались и казарменной полицией ГДР. Кроме того, в 1945-46 гг. на бывшем предприятии фирмы Spree-Werke в чешском городе Градков -над-Нисой из оставшихся на складах запасов деталей было собрано примерно 3000 пистолетов Р.38. впоследствии переданных Чехословацкой народной армии. И сегодня, спустя уже 50 лет после окончания войны, многие Р.38 военного выпуска находятся на вооружении армий и правоохранительных органов в Австрии, Ливане, Мозамбике, Пакистане…
Первоисточник www.weaponplace.ru
magspace.ru
| Пистолет Walther P38, P1 и P4

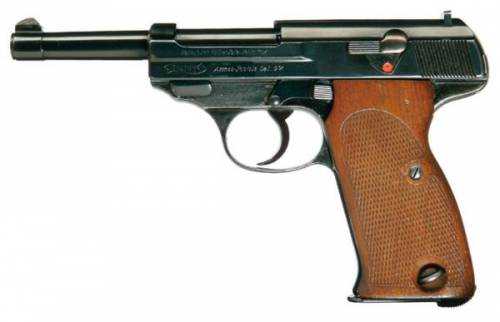

Walther «Armee pistole» или сокращенно «AP» — прямой предшественник пистолета Р38 Walther P38 выпуска 1944 года Walther «Heeres Pistole» (сокращенно HP) — ранний коммерческий вариант пистолета P38
Послевоенный армейский пистолет Walther P1 Walther P4, выпущенный для полиции ФРГ Компактный пистолет Walther P38K, выпуска начала 1980х Walther P38, неполная разборка
Пистолет Р38 был разработан еще во второй половине тридцатых годов специально как армейский пистолет. Первым его пользователем стала Швеция, закупившая в 1938 году небольшое количество пистолетов Walther НP (Heeres Pistole, то есть армейский пистолет), в 1940 году этот пистолет под официальным обозначением Pistole 38 был принят на вооружение Вермахта и широко использовался в ходе Второй Мировой войны. Производство пистолетов Р38 продолжалось и сразу по окончании войны в 1945 – 46 годах, из военных запасов, и велось под надзором французских оккупационных властей. В середине 1950х годов фирма Carl Walther начала подниматься из послевоенных руин. Производство пистолетов РР и РРК, а чуть позже и Р38 было налажено во Франции фирмой Manurhin по лицензии фирмы Walther, а в конце 1950х годов фирма возобновила выпуск пистолетов Р38 для коммерческого рынка, а также для нужд недавно созданных вооруженных сил ФРГ. При этом по сравнению с пистолетами военного выпуска имелись незначительные различия, обусловленные технологическим особенностями нового производства. В 1957 году Бундесвер принял на вооружение пистолет Р1, отличавшийся от первых Р38 только алюминиевой рамкой. При этом коммерческий вариант того же пистолета по-прежнему именовался Р38. Выпуск коммерческих пистолетов Р38 со стальной рамкой в послевоенный период был довольно незначительным. В 1975 году в конструкцию пистолетов Р1/Р38 был введен усиливающий поперечный стержень шестигранного сечения, расположенный в рамке в районе размещения запирающей личинки ствола. В начале 1970х годов для унификации и модернизации весьма разношерстного парка пистолетов немецкой полиции был разработан и одобрен для использования пистолет Р4, представлявший собой модификацию пистолета Р1/Р38 с укороченным стволом и модифицированным предохранительным механизмом. В производстве пистолеты Р4 продержались до 1981 года, будучи вытесненными более совершенной моделью Walther Р5. Интересно, что некоторые серийные пистолеты Р4 имели маркировку «P38 IV», а не «Р4», из чего можно сделать вывод, что их переделывали из обычных пистолетов Р38. Несколько позже специально для скрытого ношения сотрудниками антитеррористических подразделений ФРГ был создан еще более короткоствольный вариант Р38К, имевший ствол длиной всего 90мм, едва выступавший вперед из короткого кожуха затвора. Пистолет Р38К выпускался в незначительных количествах и использовался бойцами знаменитого антитеррористического подразделения KSK. Этот укороченный вариант имел значительное сходство с аналогичной модификацией пистолета Р38, выпущенной в очень небольшом количестве для Гестапо в годы Второй Мировой войны. Визуально послевоенный Р38К отличался от «Гестаповского» варианта расположением мушки – на послевоенных пистолетах мушка располагалась на затворе, тогда как на военных – на укороченном стволе, вплотную к переднему обрезу затвора. Последние коммерческие пистолеты Р38 были выпущены фирмой Walther в 2000 году. Пистолеты серии Р38 в целом были достаточно неплохим и в свое роде этапным оружием, однако в бундесвере пистолеты Р1 заслужили презрительное определение «8 предупредительных выстрелов плюс один прицельный бросок», а в немецких же испытаниях на полицейский пистолет в середине 1970х годов ни Р38, ни Р4 не выдержали проверки на надежность. Кроме того, эти пистолеты отличала типично немецкая любовь к переусложненности — например, в конструкции пистолета Р38 начитывалось 11 пружин, по большей части мелких, тогда как в конструкции его предшественника, пистолета Luger P08 «Parabellum» пружин было всего 8, а в конструкции пистолета Токарева ТТ и того меньше — всего 6. Специально для тренировки стрелков фирма Walther выпускала вариант пистолета Р38 под малокалиберный патрон 5.6мм кольцевого воспламенения (.22LR). Этот вариант имел автоматику со свободным затвором. Кроме того, выпускались переделочные комплекты для адаптации обычных 9мм пистолетов Р38 под дешевый малокалиберный патрон. Эти комплекты включали в себя сменные ствол, затвор, возвратные пружины, и магазин. Walther Р38 — самозарядный пистолет с самовзводным курковым УСМ (двойного действия). Автоматика пистолета построена по схеме с использованием энергии отдачи при коротком ходе ствола. Сцепление ствола и затвора осуществляется специальной личинкой, расположенной под стволом и качающейся в вертикальной плоскости. При выстреле, ствол вместе с затвором отходят на несколько миллиметров назад. Затем личинка «натыкается» на рамку пистолета и опускается вниз, расцепляясь с затвором. Ствол с укрепленной под ним личинкой останавливается, а затвор продолжает свое движение назад, производя полный цикл перезаряжания оружия. Пистолет имеет характерный вид, обусловленный коротким затвором с большим окном сверху. Еще одна отличительная особенность конструкции пистолета – наличие двух возвратных пружин, расположенных по бокам рамки под затвором. На задней стороне затвора, над открытым курком, расположен индикатор наличия патрона в патроннике в виде выступающего назад при заряженном оружии стержня. Предохранитель расположен на затворе слева, на рамке под предохранителем расположена защелка затворной задержки. При включении предохранителя ударник запирается и отводится от курка, после чего производится безопасный спуск курка с боевого взвода. Пистолеты серии Р4 имели модифицированные предохранительные устройства, у них рычажок на затворе выполнял только функцию безопасного спуска курка, не блокируя УСМ, и автоматически возвращаясь в положение «огонь» после нажатия. Дополнительно Р4 имел автоматический предохранитель, блокирующий ударник до момента нажатия на спусковой крючок. В передней части рамки слева расположена защелка-фиксатор для разборки пистолета. Интересная особенность конструкции Р38 (позднее унаследованная в пистолете Беретта 92, вместе со схемой запирания) — спусковая тяга расположена снаружи рамки, на правой стороне оружия. Щечки рукоятки выполнены из черного или коричневого пластика, защелка магазина выполнена на пятке рукоятки. Прицел постоянный. | ||
calibr.ucoz.ru
Пистолет Вальтер обр. 38 (P38)
Огнестрельное оружие данной системы есть не что иное, как современные образчики автоматических пистолетов. Знаменитое немецкое оружие – вариант HP, разработанный под калибр 9 мм, условно значится, как военная модель и выпускалась специально для офицеров Третьего Рейха — «Pistole 38» (Пистолет образца 1938 года). У него было несколько модификаций, самые знаменитые из которых – пистолеты PP и PPK, стоят на вооружение полиции ФРГ – «Пистолеты Вальтер полицейские».
Описание образца 1938 года
Военный Вальтер P38 – это автоматическое немецкое оружие, действующее благодаря отдаче ствола при его коротком ходе. Возврат затвора в крайне заднее положение после того, как произошло его разъединения со стволом, обеспечивается полученной энергией движения и действием пороховых газов.
Внешний вид оружияСтвольный канал пистолета запирается благодаря специализированной защелке, которая способна поворачиваться вокруг своей оси. УСМ куркового типа, в котором курок имеет открытое положение. В рукоятке «Вальтер P38» располагается боевая пружина.
Способ ведения огня у данного типа оружия – только одиночными выстрелами. Характерная черта УСМ является то, что присутствует технологическая возможность производства выстрела путем самовзвода. Пистолет Вальтер оборудован простым предохранителем, который блокирует возможность непроизвольного спуска, и предохранителем, сконструированным специально во избежание выстрелов при открытом стволе.
Магазин является коробчатым и вмещает в себя восемь патронов, располагается он в классической манере – в пистолетной рукоятке. При завершении стрельбы, затвор фиксируется в крайне заднем положении. Также присутствует указатель наличия боеприпасов в патроннике.
Экстрагирование гильз происходит при воздействии отражателя качающегося типа, который функционирует лишь при помещенном в пистолетную рукоятку магазине.
Система прицеливания постоянная, рассчитана с учетом характерной пистолетной дистанцией для стрельбы – 20-50 метров. При стрельбе из немецкого «Вальтер обр. 38» используют боеприпасы немецкого производства с индексом 08, калибра 9 мм.
Основные характеристики оружия
Тактико-технические характеристики, которые имеет данный немецкий пистолет, приведены в виде списка:
- масса оружия вместе со снаряженным магазином — 1 кг;
- калибр оружия — 9 мм;
- начальная скорость полета пули — 330 м/сек;
- длина ствола — 125 мм;
- практическая скорострельность — 32 — 40 выстрелов в минуту;
- длина прицельной линии пистолета — 180 мм;
- общая длина пистолета — 212 мм;
- дульная энергия — 44,5 кг/м.
Устройство пистолета
Ниже приведена классическая схема, используемая во всех справочниках. Пистолет «Вальтер обр. 38» разобран, детали пронумерованы и подписаны.
1 — рамка, 2 — возвратные пружины, 3 — стержни возвратных пружин, 4 — щечка правая 5 — щечка левая, 6 — соединительный винт, 7 — защелка магазина, 8 — боевая пружина, 9 — тяга боевой пружины, 10 — курок, 11 — ось курка, 12 — шатун с осью и пружиной, 13 — спусковой крючок с осью и пружиной, 14 — спусковая тяга с пружиной, 15 — спусковой рычаг с пружиной, 16 — ствольная задержка, 17 — подъемный рычаг, 18 — ограничитель поворота, 19 – отражатель.Взаимодействие частей и механизмов при выстреле из пистолета
Дабы произвести выстрел из «Вальтер обр. 38», предохранитель переводится в режим «выключен», затем стреляющий взводит курок, прицеливается и совершает выстрел либо, реализуется возможностью стрельбы самовзводом, и курок не взводится.
При оказании воздействия на спусковой крючок и последующем контакте ударника и капсюля патрона, пороховой заряд воспламеняется. Вследствие воздействия пороховых газов на пулю, она следует по ствольному каналу вперед, обретая вращательное движение благодаря его нарезам, в то время как кожух-затвор, совместно со сцепленным стволом, следуют в обратном направлении и сжимают тем самым возвратные пружины. Благодаря этому происходит отпирание (открытие) ствола, который упираясь в рамку, останавливается. Под действием затвора производится разобщение, вследствие чего, курок немецкого пистолета взводится, становясь на шептало. В то же самое время экстрагируется стреляная гильза и в патронник помещается новый патрон.
Похожее
lockwork.ru
9-мм самозарядный пистолет «Вальтер» Р-38
Пистолет «Вальтер» Р-38 фирмы Carl Walther GmbH (г. Целла-Мелис, что в Тюрингии) бьш представлен на конкурсные испытания комиссии управления вооружением германской армии (Heereswaffenamt) в 1938 году под обозначением НР-38 (Heeres-Pistole — армейский пистолет).
Он пришел на смену пистолету «Парабеллум» Р-08, уже тридцать лет состоявшему на вооружении германской армии. Параллельно с НР-38 в конкурсе участвовали пистолеты нескольких немецких фирм, включая Mauser-Werke AG и Sauer & Sohn. Победа «Вальтера» была безоговорочной. И по сей день он привлекает к себе внимание своеобразием и целесообразностью технических решений, положенных в основу конструкции. Кроме этого, производство его обходилось ровно в два раза дешевле «Парабеллума». В том же году он бьш принят на вооружение германской армии под наименование Р-38 (Die Pistole 38 — пистолет образца 1938 года). Первые пистолеты появились в сухопутных частях вермахта и Waffen SS в середине 1940 года. В 1944 году по заказу имперского управления безопасности (RSHA) для служб SD и гестапо были выпущены пистолеты Р-38 с укороченным (85-мм) стволом.
Автоматика пистолета основана на принципе отдачи ствола при коротком его ходе. Ствол пистолета выступающий, открытый. Затвор не прикрывает ствол и кожухом ствола, подобно пистолетам Браунинга, не является.
Особенность армейского пистолета «Вальтер» состоит в том, что у него две возвратные пружины небольшого диаметра, располагаемые по обеим сторонам рамки. Запирание канала ствола осуществляется защелкой, качающейся в вертикальной плоскости и расположенной под стволом. Из-за такого расположения возвратных пружин ширина пистолета по затвору — 30 мм (без учета выступающих влево флажка предохранителя и останова затвора), что на 4 — 8 мм больше, чем у других пистолетов под такой же патрон. По существующей оружейной классификации это запирание аналогично запиранию, использованному на немецком «Маузере», японском «Намбу», финском «Лахти» и др., хотя конструктивное его исполнение совершенно другое. Некоторые советские довоенные опытные образцы и современные — американская «Беретта» и наша «Гюрза» — имеют такой же тип запирающего узла. Причем у последних двух конструкция узла запирания имеет явные вальтеровские черты.
| Калибр, мм | 9 |
| Вес с магазином без патронов, кг | 0,91 |
| Длина, мм | 132 |
| Длина ствола, мм | 125 |
| Ширина, мм | 30 |
| Высота, мм | 132 |
| Начальная скорость пули, м/с | 330 |
| Емкость магазина, патронов | 8 |
Ударно-спусковой механизм двойного действия, с открытым курком. Механизм самовзвода армейского пистолета Р-38 такой же, как и у его служебных предшественников РР (Polizepistole) и РРК (Polizepistole-Kriminal-Modell), разработанных соответственно в 1929 и 1931 годах. Механизм этот имеет миниатюрные взаимодействующие элементы и при производстве требует особого внимания к выбору стали и качеству термообработки. Вероятно, по этой причине заимствования вальтеровского самовзвода другими авторами не наблюдается. Широкое распространение получил значительно более простой самовзвод по типу примененного на пистолете «Зауэр» образца 1938 года.
Магазин пистолета штампованный из листовой стали, емкостью 8 патронов. Девятый патрон может вкладываться в ствол.
На Р-38, как и на всех вальтеровских пистолетах, имеется указатель наличия патрона в патроннике. Положение указателя может определяться визуально и на ощупь.
Щечки пистолета штампованные из термореактивной пластмассы — бакелита. Во время войны мелкое сетчатое рифление на щечках было заменено на широкие поперечные канавки. В основном щечки были коричневого цвета, но встречались пистолеты и с черными щечками.
Прицел пистолета постоянный, рассчитан для стрельбы на дальностях до 50 метров.
Кроме автоматических предохранителей, предохраняющих от несанкционированного выстрела при недоходе затвора и срыве курка с шептала, пистолет имеет флажковый предохранитель. Этот предохранитель расположен с левой стороны затвора и управляется большим пальцем правой руки. Одновременно флажковый предохранитель является устройством, сбрасывающим взведенный курок с шептала. После постановки пистолета на предохранитель затвор не стопорится, и возможно перезаряжание пистолета. Последнее безопасно, так как курок не становится на шептало и, обскальзывая по затвору, плавно ложится на запертый ударник.
Описанный тип предохранителя, вероятно, впервые применен на «Вальтере» PP. Позже он стал атрибутом многих современных пистолетов включая наши ПМ и АПС. Но на практике такой предохранитель проявил себя не лучшим образом. Были зарегистрированы случаи, когда в стрессовой ситуации оружие с него забывали снять. Еще до войны эту техническую ошибку попыталось устранить управление вооружения вермахта. Оно распорядилось разработать вариант Р-38, у которого флажок после сброса курка с шептала специальной пружиной возвращался в исходное положение (именно такой механизм ранее бьш применен на польском пистолете VIS образца 1935 года). Это повышало боеготовность пистолета. Но далее получения немецкого патента N 722322 от февраля 1939 года, выданного Фрицу Вальтеру и Вальтеру Хаасенштайну, и изготовления опытной партии пистолетов дело не пошло. Из имеющейся в архиве редакции «Солдата удачи» статьи немецкого исследователя нам известно, что этому воспрепятствовал некий высокий армейский бюрократ, заявивший, что оружие тем безопаснее в эксплуатации, чем больше у него предохранительных рычагов!
Все стало на свои места лишь в наше время — современные пистолеты, например австрийский «Глок» и российские СР-1, ГШ-18 и 6П35 , так же, как и все револьверы, никаких управляемых от руки предохранительных устройств не имеют.
Надо заметить, что если история «Парабеллума» описана во многих подробностях, то о «Вальтере» достоверно известно немного.
