После Великой Отечественной войны пистолеты-пулемёты в Советском Союзе практически вымерли. Хотя в отдельных случаях такое оружие разрабатывалось, но до массового производства дело не доходило. После развала СССР ситуация резко изменилась – уже в начале 90-х годов были разработаны и приняты на вооружение несколько образцов, например, «Кедр».
Началось и производство «Кипариса», созданного ещё в 70-е годы. Но среди оружия традиционной конструкции выделялся ПП-90. Этот пистолет-пулемёт предназначался для скрытого ношения. Обеспечить скрытность должна была складная конструкция.
История создания
В 80-е годы оружейник Фрэнсис Варин, работавший в фирме «ARES» занялся созданием нового оружия скрытого ношения. В те годы по Южной Америке прокатилась волна покушений и похищений крупных бизнесменов и влиятельных политиков. Это навело Варина на мысль о необходимости создания оружия, которое не привлекало бы внимания при ношении, обеспечивая при этом высокую огневую мощь.

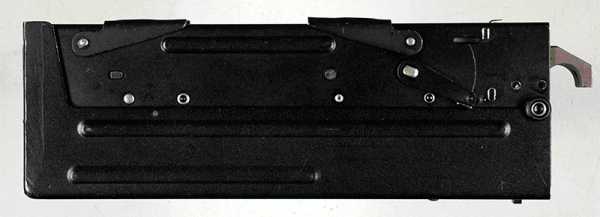

В результате появился складной пистолет-пулемёт FMG. В сложенном состоянии он походил на металлическую коробочку. Независимо от Варина подобное оружие разработал другой оружейник – Юта Коннор. Но ни UC-9, ни FMG распространения не получили, были выпущены лишь единицы.
Какое отношение имели американские опытные образцы к российскому ПП-90?
Возможно, что вообще никакого, однако в начале 90-х годов тульское КБП предложило органам МВД свой образец складного пистолета-пулемёта, весьма схожего с FMG внешне и по конструкции.
Конструкция
Автоматика ПП-90 использует для работы простейшую схему – принцип отдачи свободного затвора. Огонь ведётся только в автоматическом режиме, при этом выстрел производится при открытом затворе. В данном случае стрельба с открытого затвора повышает безопасность ношения оружия со вставленным магазином и уменьшает время на подготовку к выстрелу.
Применена так называемая «безударная» схема – боёк воздействует на капсюль в тот момент, пока затвор ещё движется к крайней точке. А когда выстрел происходит, то затвор не успевает удариться о ствол – пороховые газы сперва его замедляют, а потом начинают отводить назад. Такой принцип позволяет уменьшить вибрации при стрельбе и повысить кучность огня.
Ударно-спусковой механизм ПП-90 ударниковый, рычажок предохранителя, блокирующего шептало, находится с левой стороны ствольной коробки. Штампованная ствольная коробка пистолета-пулемёта состоит из двух половин, соединённых штифтом. При раскладывании половин они соединяются фиксатором, а пистолетная рукоятка, в которую вставлен магазин, откидывается автоматически. Мушка и целик и ПП-90 складные, в боевое положение их надо приводить вручную.
Ёмкость магазина – 30 патронов, в качестве боеприпасов используются патроны 9х18 мм от пистолета Макарова. Штатным боеприпасом для пистолета-пулемёта считается патрон «57-Н-181» с оболочечной свинцовой пулей массой 6 г.
На то, чтобы разложить оружие и открыть огонь, уходит не более 4 секунд.
При этом благодаря безударной схеме и длинным ходом затвора обеспечивается высокая кучность. Производитель заявлял, что на дистанциях до 25 м вся очередь будет точно поражать грудную мишень.
Модификации и эксплуатация
Уже в 1993 году пистолет-пулемёт ПП-90 был модернизирован. Доработанный вариант, названный ПП-90М, получил усиленную ствольную коробку и режим стрельбы одиночными выстрелами. Производство базовой модели после этого было свёрнуто.
В том же году появился ПП-93 – по устройству автоматики он аналогичен пистолету-пулемёту ПП-90, но вот возможности складываться не имеет. За счёт этого удалось добиться улучшения эргономики, оружие стало удобнее в ношении. ПП-93 получил возможность установки глушителя и ЛЦУ.
А вот образец с индексом ПП-90М1, несмотря на название, к оригинальному образцу ПП-90 уже отношения не имеет. Это совершенно новая модель, использующая более мощные патроны 9х19 мм, и рассчитанная на использование шнекового магазина большой ёмкости.
Пистолет-пулемёт ПП-90, на первый взгляд, оказался успешнее своих идейных предшественников из США.
Он не только был запущен в серию, но и был принят на вооружение органов правопорядка. Опыт эксплуатации, однако, оказался не очень удачным. В частности, нарекания вызвала непрочная ствольная коробка. Это и привело к созданию модернизированного варианта – ПП-90М. А вот победить чувствительность к загрязнениям и лёгкость самого загрязнения – не удалось.
«Врождённым» оказался и такой недостаток, как плохая эргономика – следствие необходимости скрытности в сложенном виде. Да и сама идея складного оружия на практике оказалась не совсем такой, как в теории. Сложенный «пенал» носить было неудобно, а в случае опасности пресловутые 3-4 секунды для приведения в боевую готовность оказались слишком долгим временем.
Так и появился «окончательный» вариант – ПП-93, более удобный в повседневной носке и при стрельбе. Тем не менее, оригинальный образец ПП-90 (модернизированный) по-прежнему производится и предлагается на продажу. Помимо российских «органов», заинтересовался им Казахстан. Там этими пистолетами-пулемётами с 1995 года вооружена ВОХР, а с 2003 года – финансовая полиция. В том же 2003 году партию из 880 штук ПП-90 передали казахскому министерству обороны.
Тактико-технические характеристики
Рассмотрим основные параметры пистолетов-пулемётов ПП-90 и ПП-93. Для сравнения возьмём американский образец FMG-9, представленный в 2008.
| ТТХ | ПП-90 | ПП-93 | Magpul FMG-9 |
|---|---|---|---|
| Масса, кг | 1,42 | 1,47 | 0,5 |
| Длина, мм | 485/270 | 325 | 503/262 |
| Длина ствола, мм | 203 | 203 | 168 |
| Темп стрельбы, выстрелов в минуту | 800 | 800 | 1200 |
| Начальная скорость, м/с | 320 | 320 | 380 |
Надо отметить, что в таблице приведена длина ПП-93 со сложенным прикладом. Разложенный приклад увеличивает длину до 585 мм. Появление американского образца FMG-9 говорит о том, что идея складного «замаскированного» оружия ещё жива. А за счёт применения лёгких полимеров массу образца удалось значительно снизить. Однако даже сейчас в США не нашлось достаточного количества любителей подобной экзотики, и FMG-9 остался прототипом.
Пистолет-пулемёт ПП-90 оказался уникальным явлением. Изначально подобное оружие разрабатывали, как средство «неожиданной» самообороны. В России же оно стало служебным и боевым.
И ничего удивительного в том, что ничем замечательным оно себя не проявило, нет. При этом на вопрос о том, насколько полезными бы оказались подобные пистолеты-пулемёты, если их использовать по прямому назначению, ответа до сих пор нет.
Видео
warbook.club
Пистолет-пулемет ПП-90 ТТХ. Фото. Видео. Размеры. Скорострельность. Скорость пули. Прицельная дальность. Вес
ПП-90 — 9-мм специальный пистолет-пулемёт скрытого ношения, разработанный по заказу МВД РФ.
Как говорят оружейники, военным законы физики не писаны, потому так часто можно встретить требования к оружию противоречащие здравому смыслу. Нашим же конструкторам, почти всегда удавалось сделать практически невозможное и если не полностью удовлетворить все требования в своих образцах, то хотя бы вплотную приблизиться к ним. Ярким примером является пистолет-пулемет ПП-90, о котором обычно встречаются негативные отзывы. Тем не менее, это оружие очень интересно, а главное полностью соответствует тем требованиям, которые к нему предъявляли.

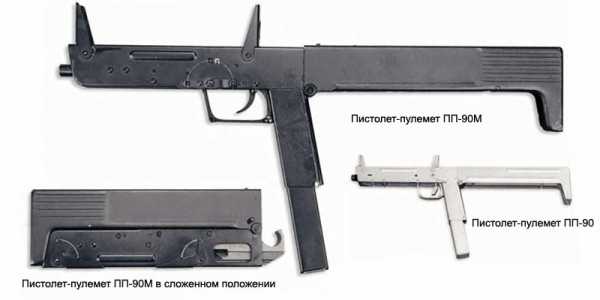

Пистолет-пулемет ПП-90М
Разработан данный пистолет-пулемет был в начале 90-х годов прошлого века, именно тогда потребовался компактный ПП, который бы не обременял стрелка при ношении своим весом или габаритами и идеально подходил бы для скрытого ношения. Оружие было решено сделать складным, хотя на этом прокололись уже множество оружейных компаний, так и не добившись распространения подобных образцов. Попытаться сделать складной пистолет-пулемет решили сделать тульские оружейники и добились того, что в сложенном виде оружие даже на оружие было непохоже, хотя и разложенным образец только отдаленно напоминал ПП. Внешний вид пистолета-пулемета достаточно интересный. Будучи сложенным, он представляет собой блок 270 миллиметров в длину, 90 в ширину и 32 в толщину. Из этого блока буквально за 3-4 секунды можно разложить пистолет-пулемет длиной 485 миллиметров, весом 1,8 килограмма.
Пистолет-пулемет ПП-90
Автоматика образца построена по схеме со свободным затвором, огонь ведется с закрытого затвора, только автоматический, одиночного огня оружие не имеет. Темп стрельбы равняется 600-800 выстрелов в минуту, так что, в принципе, вести учет израсходованных боеприпасов стрелку достаточно просто. Питается пистолет-пулемет ПП-90 из отъемных коробчатых магазинов вместимостью 30 патронов 9х18ПМ, патроны ПММ не могут использоваться. Эффективная дальность оружия не превышает 50 метров, чему способствуют не самые лучшие прицельные приспособления и эргономика пистолета-пулемета, впрочем, от подобного образца большая эффективная дальность ведения огня и не требуется.
Конструкция оружия очень сильно напоминает складной нож «бабочку». При приведении пистолета-пулемета в боевое состояние, блок раскладывается на две части: ствольную коробку и приклад, по центру остается рукоять, она же приемник магазина. К сожалению, конструкция оружия такова, что хранить пистолет-пулемет в сложенном состоянии с магазином невозможно. Поэтому для того что бы начать стрелять из оружия его сначала нужно разложить, вставить магазин, взвести затвор, при этом по желанию необходимо так же поднять прицельные приспособления, которые имеют не самую жесткую фиксацию, что сказывается на эффективности огня из оружия. Именно на прицельные приспособления ругаются чаще всего. Приклад оружия, в силу сохранения компактных размеров пистолета-пулемета в целом так же получился очень короткий и человеку хорошо развитому физически он будет неудобен. Много нареканий вызывает и надежность автоматики ПП, все-таки, как ни крути, а когда оружие складывается и раскладывается в разные стороны, то люфт деталей неизбежен, а значит будут и проблемы с работой образца.

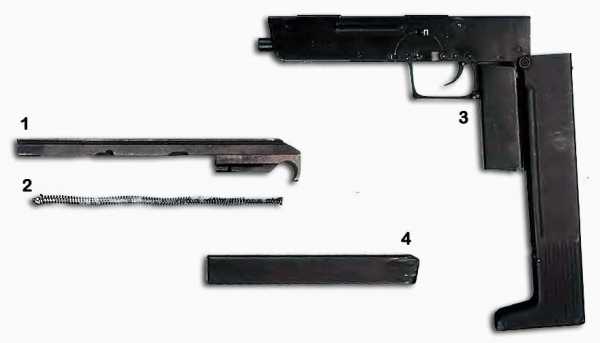

Пистолет-пулемет ПП-90М в неполной разборке: 1 — затвор; 2 — возвратно-боевая пружина; 3 — ствол со ствольной коробкой, прицельным приспособлением, спусковым механизмом, предохранителем-переводником, пистолетной рукояткой и прикладом; 4 — магазин.
В целом оружие получилось достаточно простым, и хотя его в карман не положишь, но нельзя отрицать того, что конструкторам удалось создать образец достаточно компактный в сложенном состоянии. Для повсеместного распространения данный ПП, естественно не подходит, причиной тому и небольшая эффективная дальность ПП-90 и длительное время подготовки оружия к стрельбе, да и нарекания на работу оружия так же явно не на пользу этого пистолета-пулемета. Несмотря на это нельзя оценивать данное оружие строго негативно, не стоит забывать, что речь идет о складывающемся ПП компактных размеров, а это оружие достаточно специфическое. Но нашему соотечественнику чаще всего проще ругаться на оружие, без учета того, что этот пистолет-пулемет не является полноценным образцом, хотя спрашивают с него как с обычного ПП.

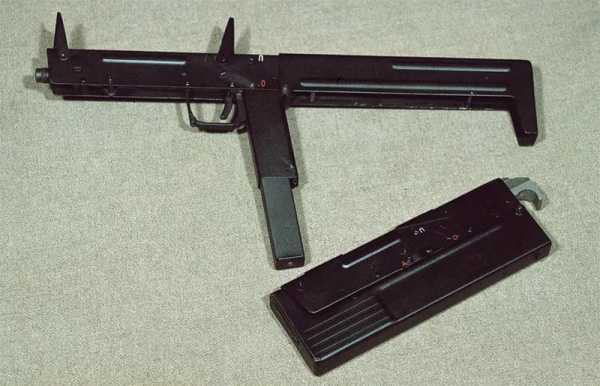

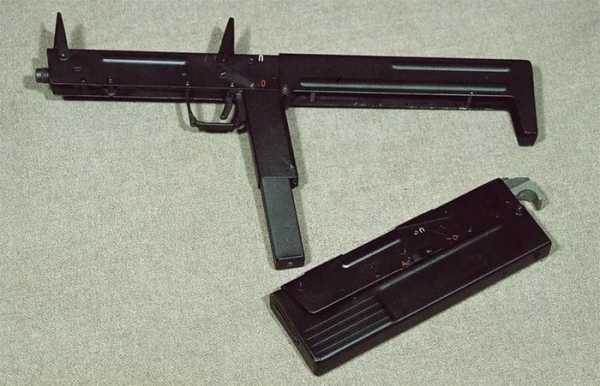

ПП-90 в готовом для стрельбы положении
Тактико-технические характеристики ПП-90
— Конструктор: Грязев, Василий Петрович
— Производитель: Конструкторское бюро приборостроения
Вес ПП-90
— 1,42 кг (без магазина)
Размеры ПП-90
— Длина, мм: 270 в сложенном состоянии; 485 в боевом положении
— Длина ствола, мм: 203
— Ширина, мм: 32
— Высота, мм: 90 (в сложенном состоянии)
Патрон ПП-90
— 9×18 мм ПМ
Калибр ПП-90
— 9 мм
Скорострельность ПП-90
— 600—800 выстрелов/мин
Прицельная дальность ПП-90
— 100 метров
Емкость магазина ПП-90
— 30 патронов
Принципы работы: свободный затвор
Прицел: открытый
Фото ПП-90М
Добавить комментарий
oruzhie.info
Компактный пистолет-пулемет ПП-90 » Военное обозрение
Как говорят оружейники, военным законы физики не писаны, потому так часто можно встретить требования к оружию противоречащие здравому смыслу. Нашим же конструкторам, почти всегда удавалось сделать практически невозможное и если не полностью удовлетворить все требования в своих образцах, то хотя бы вплотную приблизиться к ним. Ярким примером является пистолет-пулемет ПП-90, о котором обычно встречаются негативные отзывы. Тем не менее, это оружие очень интересно, а главное полностью соответствует тем требованиям, которые к нему предъявляли.
Разработан данный пистолет-пулемет был в начале 90-х годов прошлого века, именно тогда потребовался компактный ПП, который бы не обременял стрелка при ношении своим весом или габаритами и идеально подходил бы для скрытого ношения. Оружие было решено сделать складным, хотя на этом прокололись уже множество оружейных компаний, так и не добившись распространения подобных образцов. Попытаться сделать складной пистолет-пулемет решили сделать тульские оружейники и добились того, что в сложенном виде оружие даже на оружие было непохоже, хотя и разложенным образец только отделенно напоминал ПП. Внешний вид пистолета-пулемета достаточно интересный. Будучи сложенным, он представляет собой блок 270 миллиметров в длину, 90 в ширину и 32 в толщину. Из этого блока буквально за 3-4 секунды можно разложить пистолет-пулемет длиной 485 миллиметров, весом 1,8 килограмма.
Автоматика образца построена по схеме со свободным затвором, огонь ведется с закрытого затвора, только автоматический, одиночного огня оружие не имеет. Темп стрельбы равняется 600-800 выстрелов в минуту, так что, в принципе, вести учет израсходованных боеприпасов стрелку достаточно просто. Питается пистолет-пулемет ПП-90 из отъемных коробчатых магазинов вместимостью 30 патронов 9х18ПМ, патроны ПММ не могут использоваться. Эффективная дальность оружия не превышает 50 метров, чему способствуют не самые лучшие прицельные приспособления и эргономика пистолета-пулемета, впрочем, от подобного образца большая эффективная дальность ведения огня и не требуется. Конструкция оружия очень сильно напоминает складной нож «бабочку». При приведении пистолета-пулемета в боевое состояние, блок раскладывается на две части: ствольную коробку и приклад, по центру остается рукоять, она же приемник магазина. К сожалению, конструкция оружия такова, что хранить пистолет-пулемет в сложенном состоянии с магазином невозможно. Поэтому для того что бы начать стрелять из оружия его сначала нужно разложить, вставить магазин, взвести затвор, при этом по желанию необходимо так же поднять прицельные приспособления, которые имеют не самую жесткую фиксацию, что сказывается на эффективности огня из оружия. Именно на прицельные приспособления ругаются чаще всего. Приклад оружия, в силу сохранения компактных размеров пистолета-пулемета в целом так же получился очень короткий и человеку хорошо развитому физически он будет неудобен. Много нареканий вызывает и надежность автоматики ПП, все-таки, как ни крути, а когда оружие складывается и раскладывается в разные стороны, то люфт деталей неизбежен, а значит будут и проблемы с работой образца.
В целом оружие получилось достаточно простым, и хотя его в карман не положишь, но нельзя отрицать того, что конструкторам удалось создать образец достаточно компактный в сложенном состоянии. Для повсеместного распространения данный ПП, естественно не подходит, причиной тому и небольшая эффективная дальность ПП-90 и длительное время подготовки оружия к стрельбе, да и нарекания на работу оружия так же явно не на пользу этого пистолета-пулемета. Несмотря на это нельзя оценивать данное оружие строго негативно, не стоит забывать, что речь идет о складывающемся ПП компактных размеров, а это оружие достаточно специфическое. Но нашему соотечественнику чаще всего проще ругаться на оружие, без учета того, что этот пистолет-пулемет не является полноценным образцом, хотя спрашивают с него как с обычного ПП.
topwar.ru
Пистолет-пулемет ПП-90М1 » Военное обозрение
Пистолет-пулемет ПП-90М1 – детище тульских оружейников, которое увидело свет в начале 90-х годов XX столетия. КБ приборостроения г. Тула получило этот выгодный, на первый взгляд, заказ от МВД России, которое поставило аналогичную задачу конструкторам Ижевского механического завода. Требование было одно — создать отечественный складной пистолет — пулемет по аналогии с американским ПП FMG (аббревиатура на английском языке, переводящаяся как «складной пистолет-пулемет»), выпуском которого занималась фирма «Арес». Удмуртские оружейники по каким-то причинам отказались от выполнения заказа, по нашему убеждению, не хотели создавать конкурентоспособный образец своему изделию – ПП-19 «Бизон». Справедливости ради следует заметить, что эта продукция ижевских мастеров имеет высокую скорострельность, обеспечивает подавляющую плотность огневого контакта при кратковременных боевых действиях на коротких расстояниях. Несравнимый плюс ижевской модели – большая ёмкость обоймы. А туляки выпустили сначала ПП-90, а вскоре и модернизированный ПП -90 М (М1), которым вооружали не только оперативников МВД. Таким штатным оружием снабжались соответствующие подразделения ГУО (бывшее 9 управление КГБ СССР) и ФСБ РФ. В сравнении с изделием «Бизон» ижевских мастеров стрелкового оружия, «туляк» ПП-90М1 имеет более оригинальный дизайн, который предполагает обширное применение пластмассовых изделий, а также дает возможность к применению простых, удешевленных вариантов магазинов коробчатого типа с использованием штатного приспособления, который одновременно является и цевьём этого изделия.
Устройство пистолета-пулемета ПП-90М1
Пистолет-пулемет ПП-90М1 служит для нанесения поражающих ударов по противнику на небольших расстояниях и представляет собой оружие скрытого ношения, помещенное в специальный пенал-кобуру.
Автоматическое действие изделия основано на использовании возвратной энергии затвора свободного типа, при производстве выстрела ствольный канал не запирается. В положение для стрельбы из походного в боевое положение приводится за 3-4 секунды за счет раскрывания пенала, при котором два ведущих блока – коробка ствола и УСМ раскрываются и соединяются в единое целое. Одновременно с приведением этих блоков в положение для стрельбы разворачивается и рукоятка пистолета-пулемета со спусковым крючком и обоймой. Для производства выстрела остается только переставить флажок-предохранитель и взвести затвор. Если из ПП-90 огонь ведется одиночными патронами, то из ПП-90М1 дополнительно ведется огонь в автоматическом режиме. Пистолет-пулемет ПП-90М1 столь удачно скомпонован и отцентрован, что момент опрокидывания при ведении огня сведен к минимуму. Механический целик и мушка сделаны в откидном варианте, прицел для изготовки к стрельбе в боевую позицию устанавливается ручным способом.
Тактико- технические данные ПП-90М1
Калибр 9 мм
Патрон 9х18 мм/, 9х19 мм
Размеры изделия в сложенном виде 270х90х32 мм
Длина изделия при готовности к ведению огня (в разложенном состоянии) — 485 мм
Длина ствола 200 мм
Высота изделия с обоймой 265 мм
Масса без боеприпасов 1.83 кг
Масса обоймы 0.425 кг
Дульная энергия 330 Дж
Начальная скорость пули — 320 м/с
Скорострельность 600-800 в/м
Ёмкость обоймы — 30 патронов
Дальность стрельбы (прицельная) -100 м
Поставка ПП-90М1 изделия потребителям осуществляется в следующем комплекте: непосредственно изделие, две обоймы ёмкостью по 30 патронов, сумка для ношения изделия, техническая документация и протирка. Допускается монтаж на изделие приспособлений для бесшумного применения и пламегасителя. В походном состоянии ПП-90М1 находится в «оперативке» — применения варианта скрытого ношения оружия.
Использование пистолета-пулемета ПП-90М1
Данное изделие рассчитано на применение российских 9мм патронов 7Н21 и 7Н31 (9х19мм ПБП) большой мощности с бронебойными пулями. Также возможно применение стандартных патронов 9х19мм Parabellum или 9мм NATO.Так, пуля 7Н31 «прошивает» лист стали толщиной 10 мм на расстоянии в 10 м. Особенностью этого изделия служит нестандартный, вызывающий много споров, способ взведения затворной части при нажатии толкателя в виде утапливателя, который находится над дульным срезом ствольной части. Это было бы объяснимо при компоновке изделия для скрытого ношения оружия и мгновенной изготовки для стрельбы, но выступающий с правой стороны рычаг предохранительного механизма и другие конструктивные особенности не дают повода к таким заключениям.
Результаты тестовых испытаний показывают, что разброс выстрелов находится в реальном эллипсе рассеивания. Это значит, что короткая очередь из 4-5 патронов остается в круге кучности диаметром 10 см.
Как недостаток отмечается зависимость изделия от воздействия загрязненной окружающей среды, из-за чего возможны осечки и отказы от производства выстрелов. Также большим минусом остается время приведения оружия в боевую готовность.
topwar.ru
ПП-90М1 ТТХ. Фото. Видео. Размеры. Скорострельность. Скорость пули. Прицельная дальность. Вес
Пистолет-пулемет ПП-90М1 является новой и оригинальной конструкцией, созданной в Тульском КБ Приборостроения,невзирая на то, что его обозначение наводит на мысль о модификации «складного» ПП-90М разработки того же КБП.
Видео ПП-90М1
Пистолет-пулемет ПП-90М1 разработан как конкурент пистолету-пулемету ПП-19 «Бизон» с его шнековым магазином большой емкости, обеспечивающим высокую плотность огня при скоротечных огневых контактах на малой дальности. В отличие от ижевского «Бизона», тульский ПП-90М1 имеет более современную конструкцию с широким использованием пластмасс, а также позволяет использовать обычные, более дешевые коробчатые магазины при помощи штатного адаптера, одновременно выполняющего роль цевья. на данный момент нет информации о том, состоит ли ПП-90М1 на вооружении в каких либо правоохранительных или охранных структурах России.
Пистолет-пулемет ПП-90М1 построен на основе автоматики со свободным затвором. Корпус оружия целиком выполнен из высокопрочного пластика, зацело с пистолетной рукояткой и спусковой скобой. Корпус шнекового магазина большой емкости, по устройству примерно аналогичного магазинам ПП «Бизон» и Calico, также выполнен из пластика. Корпуса коробчатых магазинов выполнены из штампованного металлического листа.

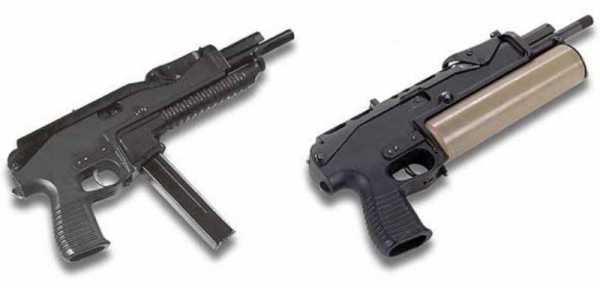

Пистолет-пулемет ПП-90М1 с цевьем — адаптером для коробчатых магазинов (слева) с винтовым («шнековым»)магазином повышенной емкости (справа).
ПП-90М1 позволяет вести огонь одиночными выстрелами и очередями. Приклад металлический. складной вверх и вперед, поверх ствольной коробки. Переводчик-предохранитель расположен слева, над спусковой скобой, и позволяет вести огонь одиночными выстрелами и очередями. Из необычных особенностей нужно отметить весьма спорный способ взведения затвора при помощи нажатия на кнопку-толкатель, расположенную над дульной частью ствола. Такое расположение механизма взведения можно было бы объяснить желанием сделать ПП боле пригодным для скрытого ношения и быстрого извлечения из-под одежды, однако торчащие справа рычаг предохранителя и головка винта для разборки явно не будут способствовать этому. Для разборки ПП-90М1 необходимо вывернуть длинный поперечный винт, расположенный над магазином, после чего из корпуса вынимается ствол вместе с затворной группой и возвратной пружиной, расположенной над стволом.
Пистолет-пулемет ПП-90М1 рассчитан на использование мощных Российских 9мм патронов 7Н21 и 7Н31 (9х19мм ПБП) с бронебойными пулями, также могут использоваться обычные патроны 9х19мм Парабеллум или 9мм НАТО.

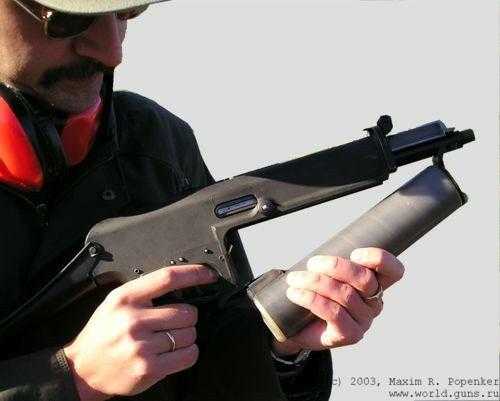

Я имел возможность подержать ПП-90М1 в руках осенью 2003 года, хотя и не стрелял из него. В целом у меня осталось не самое лучшее впечатление об этом оружии, особенно после знакомства с его механизмом взведения затвора, прицелом (чересчур мелким и нерегулируемым), а также способом сборки-разборки. М.П.

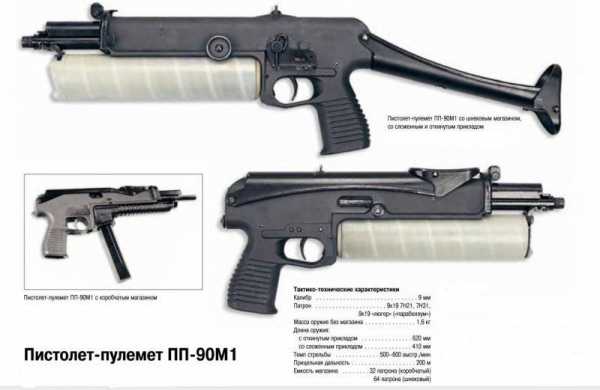

Пистолет пулемет ПП-90М1 с коробчатым магазином
Тактико-технические характеристики ПП-90М1
Производитель: Конструкторское бюро приборостроения
Вес ПП-90М1
— 1,7 кг (без магазина)
Размеры ПП-90М1
— Длина, мм: 635/424 с плечевым упором/без упора
— Длина ствола, мм: 190
— Ширина, мм: 65
— Высота, мм: 176
Патрон ПП-90М1
— 9×19 мм (Парабеллум, 7Н21, 7Н31)
Калибр ПП-90М1
— 9 мм
Скорострельность ПП-90М1
— 600-800 выстрелов/мин
Прицельная дальность ПП-90М1
— 100 метров
Максимальная дальность ПП-90М1
— 200 метров
Емкость магазина ПП-90М1
— секторный магазин на 32 патрона или шнековый на 64
Принципы работы: свободный затвор
Прицел: открытый
Фото ПП-90М1
Неполная разборка ПП-90М1
1 — корпус с пистолетной рукояткой, прмцельным приспособлением» ударно-спусковым механизмом и прикладом; 2 — ствол; 3 — возвратный механизм; 4 — затвор; 5 — шнековый магазин.
Взведение затвора у ПП-90М1 осуществляется при нажатии на «кнопку» над дульной частью ствола. Довольно неудобно и небезопасно в боевой обстановке.
ПП-90М1, вид слева. Хорошо виден переводчик-предохранитель над спусковой скобой и винт для разборки оружия с большой круглой головкой над магазином.
Смена магазина. Защелка магазина расположена в передней части спусковой скобы
Добавить комментарий
oruzhie.info
ПП-90 М1 пистолет-пулемет — характеристики, фото, ттх
Пистолет-пулемет ПП-90 М1
Пистолет-пулемет ПП-90 М1
Пистолет-пулемет ПП-90 М1 был разработан в тульском КБП в качестве конкурента ижевскому ПП-19 Бизон-2. Не смотря на сходство в обозначении со складным пистолетом-пулеметом ПП-90, данный образец по конструкции не имеет с ним ничего общего и представляет собой вполне оригинальную разработку. Целью создания пистолета-пулемета ПП-90 М1 являлось оружие с магазином большой емкости, имеющее высокую плотность огня в ближнем бою. Назначением ПП-90 М1 является вооружение бойцов подразделений специального назначения МВД, армейского спецназа и внутренних войск.
В конструкции ПП-90 М1 широко использован пластик, что значительно снизило массу оружия, в сравнении с ПП-19. Пистолет-пулемет ПП-90 М1 снабжен шнековым магазином емкостью 64 патрона, однако есть возможность использовать обычные более дешевые коробчатые магазины емкостью 32 патрона при помощи адаптера, служащего также цевьем. Пистолет-пулемет ПП-90 М1 стреляет патронами 9×19 отечественного производства — 7Н21 и 7Н31 (ПБП) с бронебойными пулями, но в нем также могут использоваться и обычные патроны как отечественного, так и иностранного производства.
Автоматика ПП-90 М1 работает по схеме использования отдачи со свободным затвором. Ударно-спусковой механизм позволяет вести стрельбу одиночным огнем и очередями. Переводчик-предохранитель размещается с левой стороны оружия, над спусковой скобой. Ствольная коробка с рукояткой и спусковой скобой представляют собой единую деталь из высокопрочного пластика. Из пластика выполнены и корпуса шнековых магазинов. Кроме пластика, в конструкции этого оружия широко используются штампованные из листовой стали детали, к которым относятся и корпуса коробчатых магазинов емкостью 32 патрона.
Вместо обычной рукоятки взведения затвора, пистолет-пулемет ПП-90 М1 имеет кнопку-толкатель, размещающуюся над дульной частью ствола. Отсутствие выступающей сбоку рукоятки взведения дает преимущество в отношении меньшей толщины оружия, однако использованный способ взведения с кнопкой оказался весьма неудобным. К тому же, значительно выступающие сбоку рычаг предохранителя и головка винта не способствуют малой толщине и удобству скрытого ношения. Пистолет-пулемет ПП-90 М1 оснащен металлическим плечевым упором, складывающимся вверх.
Неполная разборка ПП-90 М1 осуществляется вывертыванием длинного поперечного винта, размещающегося над магазином сбоку, и извлечением из корпуса ствола с затворной группой и возвратной пружиной. Сложность процесса неполной разборки и сборки является одним из недостатков ПП-90 М1. Прицельные приспособления состоят из нерегулируемых мушки и целика, мелких и не лучшим образом подходящих для маневренного ближнего боя. По этому значительно более предпочтительным является использование коллиматорного прицела, который может быть установлен на верхнюю часть ствольной коробки.
Технические характеристики ПП-90 М1
- Калибр: 9×19 (9mm Parabellum)
- Длина оружия: 645/420 мм
- Длина ствола: 200 мм
- Масса без патронов: 1,7 кг.
- Темп стрельбы: 500 выстр./мин
- Емкость магазина: 32 или 64 патрона
Пистолеты-пулеметы
www.armoury-online.ru
Пистолет-пулемет ПП-90 | огнестрельное оружие России
После произошедших на Западе в конце 1970-х гг. похищений и убийств известных политиков и бизнесменов американец Юджин Стонер (Е. Stoner) разработал для служб безопасности складной пистолет-пулемет FMG (Folding Submachine gun — складной пистолет пулемет), выпущенный фирмой Ares малой серией. В походном положении он выглядел как не вызывающая подозрений металлическая коробка размером с портативную радиостанцию, которая в течение нескольких секунд превращалась в грозное оружие, способное отразить нападение вооруженных террористов.
Складным пистолетом-пулеметом заинтересовались в СССР. В конце 1980-х гг. тульское предприятие КБП получило задание разработать аналогичное оружие.
Опытный образец советского складного пистолета-пулемета ПП-90 был готов в 1991 г. После непродолжительных испытаний его приняли на вооружение армейских и милицейских спецподразделений, поступил он и в подразделения Главного управления охраны и Федеральной службы безопасности Российской Федерации.
ПП-90 по своей конструкции близок к пистолету-пулемету ИМС.
Он состоит из двух почти одинаковых по размерам металлических коробчатых контейнеров, при складывании входящих один в другой. При этом образуется параллелепипед с размерами 280 х 90 х 32 мм.
В одном из контейнеров смонтированы ствол и затвор в сборе, второй используется как приклад.
Для перевода пистолета-пулемета в боевое положение необходимо лишь нажать на выступ защелки и повернуть переднюю часть ствольной коробки вокруг оси до сцепления фиксатором с задней частью в разложенном положении.
Одновременно разворачиваются складные пистолетная рукоятка со вставленным магазином емкостью 20 патронов и скоба со спусковым крючком. На это требуется около 3 — 4 секунд и еще одна секунда необходима для снятия оружия с предохранителя и взведения затвора: пистолет-пулемет готов к бою.
Механизмы автоматического пере- заряжания пистолета-пулемета действуют за счет использования энергии отдачи массивного свободного затвора. Благодаря тому, что при откате затвор входит в полости пустотелого приклада, его энергия отдачи полностью компенсируется длинным ходом и достаточно большой жесткостью пружины. Устойчивости оружия при стрельбе способствует расположение приклада на оси канала ствола.
В переднем положении затвора безударность работы обеспечивается тем, что выстрел происходит при выкате затвора. То есть затвор еще не дошел до своей крайней точки, а боек уже наколол капсюль патрона. Пока происходит выстрел, затвор по инерции продолжает двигаться вперед. Это приводит к тому, что пороховые газы сначала гасят инерцию движения затвора вперед и лишь затем начинают отводить его
в крайнее заднее положение. Это происходит без жесткого соударения, что обеспечивает плавность работы механизмов автоматики и высокую точность стрельбы.
Первые образцы ПП-90 имеют ударно-спусковой механизм, позволяющий вести только непрерывную стрельбу. Модификация ПП-90 М снабжена ударно-спусковым механизмом, допускающим ведение стрельбы и одиночными выстрелами. У этой модификации рычажок предохранителя выполняет также функции переводчика режимов огня. Он находится на правой стороне ствольной коробки.
Рукоятка взведения смонтирована внутри короба приклада. При стрельбе она не причиняет неудобств своим движением, но дотянуться до нее внутри короба достаточно проблематично.
Темп стрельбы составляет 600 — 800 быстр/мин. Стрельбу можно вести с одной руки. Выступ на спусковой скобе делает удобной и стрельбу с двух рук. Но для большей устойчивости оружия обычно используют приклад.
Для стрельбы используют патроны 9 х 18мм ПМ. Для современных условий, когда широко используются индивидуальные средства бронезащиты, мощность патрона Эх 18 мм ПМ (57Н1811С) недостаточна, что отрицательно сказывается и на эффективности пистолета пулемета ПП-90.
Впрочем, после принятия на снабжение бронебойного патрона 9 х 18 мм ПБМ (7 Н25) пистолет-пулемет может поражать и защищенные цели.
Питание патронами производится из стального коробчатого магазина, вставляемого в рукоятку управления огнем. Магазин разработан в двух вариантах: емкостью 20 и 30 патронов. 20-зарядный магазин полностью утапливается в рукоятку, пистолет-пулемет с ним может складываться. Магазин емкостью 30 патронов вставляется в рукоятку только после приведения оружия в боевое положение.
Перед складыванием оружия его извлекают. Для замены магазина нужно только нажать на защелку, и пустой магазин выпадает в руку.
На стволе может быть установлен глушитель звука выстрела. Перед складыванием пистолета-пулемета его также нужно снять.
Стрельба ведется с использованием открытых механических прицельных приспособлений: мушки и целика. Возможна установка лазерного целеуказателя.
Для ношения пистолета-пулемета, запасного магазина и протирки в комплект поставки входит подсумок, который крепится на поясе или подвешивается на плечо.
При необходимости оружие можно переносить и без подсумка, для чего в прикладе имеются отверстия для креп ления ремня. Прицельные приспособления — откидные мушка и целик.
