Пермская царь пушка – Пермская царь пушка | история пермской царь пушки

Пермская царь пушка | история пермской царь пушки

Пермская царь пушка, отлитая на чугунно – пушечном заводе в Мотовилихе, могла бы стать символом города. Тяжелое творение мотовилихинских мастеров должно было стать одним из мощнейших орудий русской армии, но в итоге пушки так и не встали на службу.

20-ти дюймовая пушка в форте Гамильтон, ставшая прототипом пермской царь – пушки

После поражения в крымской войне ведущие мировые державы начали ускоренное перевооружение флота с деревянных на железные суда. Бронированные корабли, имевшие броню от 100 мм были недосягаемы для артиллерии судов противника и береговой артиллерии. В 60 годы начинается гонка брони и калибров, продолжающаяся в наши дни. В Российской империи начинается формирование броненосного флота, который предполагалось оснастить пушками калибром, пробивающим все известные суда противника. В первую очередь – французов и англичан. Например, английский броненосец спущенный на воду в 1857 году HMS Royal Sovereign имел броню 114 – 140 мм.

Казенная часть пушки в США отличается от пермской, из-за разных технологий изготовления

В 1868 году Морское министерство размещает заказ на 20 дюймовое орудие, которое бы заряжалось с казенной части. В качестве образца взяли проект 20 дюймового американского орудия, спроектированного инженером Дальгреном. Завод должен был изготовить 8 орудий, которые планировалось разместить на броненосцах. В феврале 1869 года на заводе отливают болванку, которая весила 62 тонны. К маю завершается обработка ствола и орудие весит чуть больше 40 тонн. Лафет для пермской царь – пушки изготавливают на Воткинском железоделательном заводе. Вес лафета – 55 тонн.

Пермская царь пушка

Испытания царь – пушки проходили в августе – сентябре 1869 года. Заряжание ядром происходило с помощью специального крана (вес ядра составлял 459 кг). В ходе испытаний были выявлены серьезные недостатки пушки – в первую очередь, это плохой прицел и невысокая дальность стрельбы. Но самое главная причина, по которой пушка не стала не крейсер – это развитие технологий, которые позволили выпускать орудия из стали (более легкие), с нарезным стволом (лучшая дальность стрельбы и прицельность стрельбы), заряжаемые с казенной части (улучшает скорость стрельбы и облегчает заряжание).

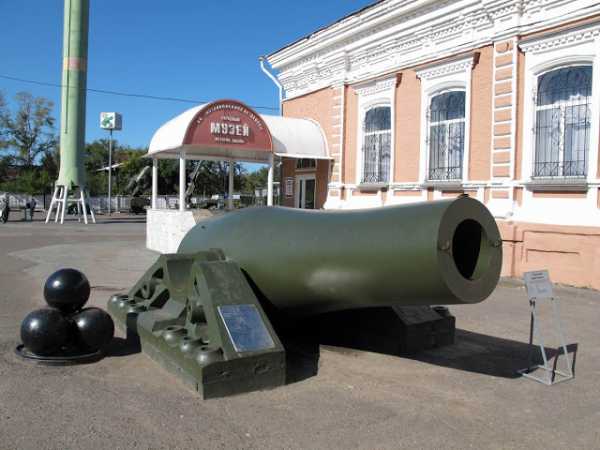

Царь пушка находится у входа в музей артиллерии

Пермскую царь – пушку было решено разместить в бастионах Кронштадта, для охраны морских рубежей страны. Однако доставка, установка и эксплуатации подобного образца была гораздо затратнее. Установка пушек калибром 11 дюймов (280 см), крупнейший на тот момент калибр береговой артиллерии, имел дальность стрельбы 8,5 километров (что в 8 раз лучше царь – пушки в Перми), ствол весил 26,8 – легче на 1/3. Данные пушки выпускались на заводе в Санкт – Петербурге и пробивали броню всех спускаемых на тот момент броненосцев Англии и Франции (потенциальных противников). Вступление царь – пушки на боевое дежурство стало неактуальным.

Харатеристика пермской царь-пушки

Несмотря на то, что царь – пушке не удалось встать на защиту рубежей Отечества, она стала настоящим символом города и завода. Чугун царь – пушки в Перми такого качества, что простояв на открытом воздухе 150 лет, так и не покрылся ржавчиной. В 1989 году было принято решению о переносе пушки в Музей артиллерии (бывший музей Мотовилихинских заводов), где она встречает посетителей и поныне.

Пермская царь-пушка на карте

parmaday.ru

Пермская царь-пушка — 20″ чугунная пушка 1868 года Пермского завода: starcom68 — LiveJournal

Про музей АО «Мотовилихинские заводы» я уже неоднократно писал и все не оставляю надежды подробно остановиться на каждом экспонате выставочной площадки на открытом воздухе. Когда-то я ее переснимал на пленку, а все остальные попытки были кране неудачными из-за времени года или погодных условий. Тем не менее этим летом у меня получилось детально отснять несколько самых старых образцов артиллерии.
Безусловной жемчужиной коллекции является 20″ (508 мм) гладкоствольная дульнозарядная пермская царь-пушка.

Отлита она была в 1868 году по «американскому чертежу» и предназначалась для установки в башнях фрегатов «Крейсер» и «Минин». Однако, пока шли испытания стало понятно что эра гладкоствольных орудий закончилась и эта пушка, ставшая самой большой из российских гладкоствольных, осталась стоять как памятник перед проходной завода.
В «толстом Широкораде» ей посвящена целая статья. Из нее можно узнать, что пушка по разным данным весила 40 или 45 тонн и могла стрелять 459 кг ядром (вес без ВВ) при угле возвышения 3 гр. на дальность 1280 м. При большем угле возвышения ядро улетело в лес за пределы полигона и дальность определена не была. Всего пушка произвела 313 испытательных выстрелов. По всей видимости ядра рядом с пушкой подлинные (надо посмотреть на предмет наличия отверстия под винт), а вот то, что изображает лафет — нет (это скорее всего детали какого-то станка или механизма). Созданный для этой пушки станок Пестича был изготовлен на Камско-Воткинском заводе и доставлен в Пермь. До наших дней он не сохранился, зато хорошо виден на исторической фотографии из фондов музея.



С пушкой связаны еще две истории. Так на табличке из нержавейки изображена схема размещения орудия в башне фрегата. На самом деле это картинка размещения 15″ орудия 1864 года в башне монитора все из того же «толстого Ширакорада», а как планировалось вписать в башню 20″ орудие никто не знает. Возможно так же, а возможно и нет. И вторая история связана с парой строк в какой-то из книг уральского сказочника Иванова, где он упоминает перевозку второго экземпляра пушки из Перми в Санкт-Петербург по льду озера Ильмень. Лед как водится проломился и пушка утопла. Этот свежий исторический факт ввел любителей истории артиллерии в ступор и некоторые из них даже побежали в соответствующий архив. Но документы по прежнему свидетельствовали только об одном изготовленном экземпляре. Вот и верь после этого писателям.

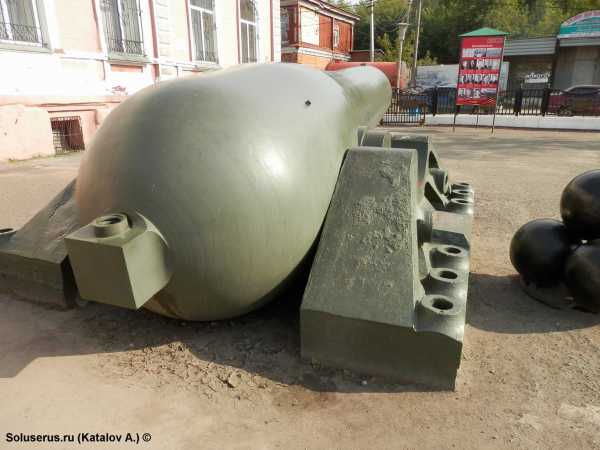

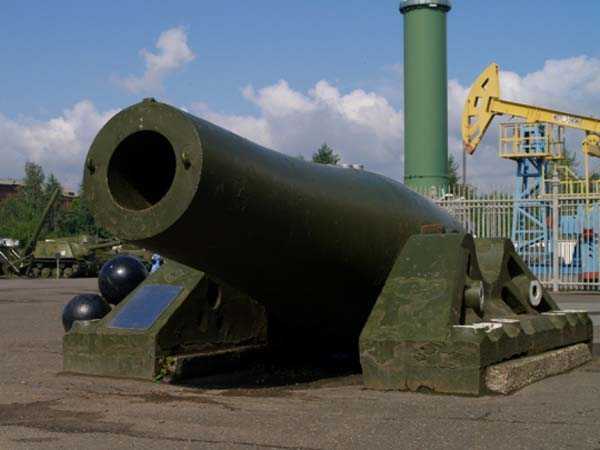

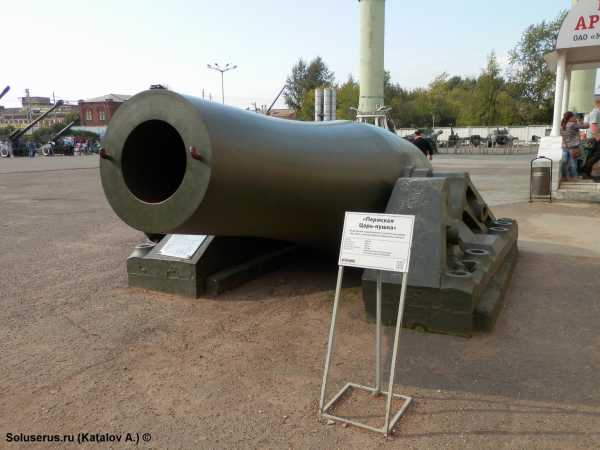

А сейчас пушка выглядит вот так

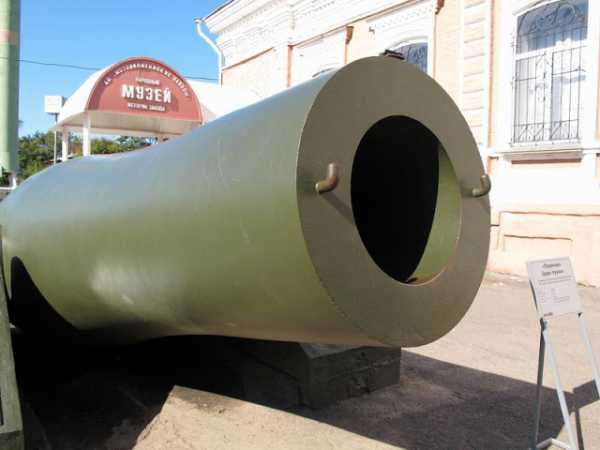

Крюки по бокам дульного среза служили для поднятия кокора с ядром. Это хорошо видно на исторической фотографии

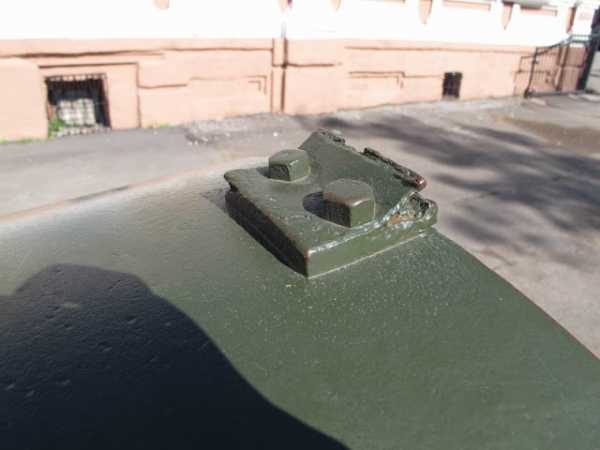

Прицельное приспособление

На фотографии хорошо видно запальное отверстие

Винград с резьбой для подъемного винта

starcom68.livejournal.com

Историки раскрыли тайну пермской Царь-пушки

Символом мастерства пермских литейщиков стала легендарная Царь-пушка — этот чугунный монстр уже полтора века удивляет нас своей мощью.

История пермской Царь-пушки началась в Америке. Именно там во время гражданской войны впервые на кораблях-мониторах была использована артиллерия больших калибров. Американцы придумали хитрый способ отливать гигантские орудия, охлаждая дульную часть при помощи специального вкладыша. Ствол получался особо прочным.

В 1866 году в Кронштадт прибыла делегация из США на броненосном мониторе Miantonomoh. Калибр его орудий впечатлил императора Александра II настолько, что он принял решение о продаже Аляски — мол, всё равно, случись война, её не отстоять. Через год российские владения в Америке продали, и в это же время начинается история пермской Царь-пушки. По указу царя адмирал Попов начинает проектировать российский монитор-крейсер, а полковник Пестич конструировать 20-дюймовые орудия для этого корабля.

Мотовилихинский завод уже тогда был передовым предприятием. Филимон Пестич был прекрасным артиллеристом, он отличился в Крымскую войну и технологию производства знал отлично — набрался опыта в командировке в Америке.

Пушку пермские мастера отлили в 1869 году с первого раза. Руду использовали самую лучшую — магнитный железняк с Чусовой и Косьвы. А ещё — гематит, в этом и есть особый секрет. На Урале гематит называют «железным блеском», есть у него и другое имя — кровавик. Считается, что это магический камень — заговорённый талисман, спасающий от порчи и сглаза.

Железо, при отливке которого используется гематит, устойчиво к ржавчине, это наши предки хорошо знали.

Название гематита переводится с греческого как «кровавый камень». Хотя по цвету он тёмно-серый, но если его растолочь, то порошок будет буро-красным. А если полированный гематит обмыть водой, то он станет розовым. Из-за этой «кровавости» камень прослыл магическим ещё в Древнем мире. Считалось, что он делает воина неуязвимым. Маги использовали гематит как охранный амулет во время оккультных практик.

Гематит не только защищает железо от ржавчины, это ещё и магический камень, заговорённый талисман, спасающий от порчи и сглаза.

Освящение

Был у мотовилихинских мастеров обычай — перед каждым важным делом на завод приглашали священника отслужить молебен. Двадцатидюймовую пушку тоже окропили святой водой. Чин освящения оружия на Руси и сейчас в почёте. Даже стратегические ракеты освящают с теми же словами, что и Царь-пушку, чтобы служили не злому делу, а защите Отечества.

Вес орудия вместе с лафетом составил аж три тысячи пудов. Опасения, что при испытаниях пушку разорвёт, у инженеров были. Пестич приказал поместить орудие в вырытый на берегу Камы блиндаж. Первый залп сделали на всякий случай без ядра.

А потом — ещё 313 выстрелов через Каму. Гул стоял адский! В Мотовилихе от сотрясения воздуха каменные трубы на избах разрушились.

После каждых 25 выстрелов чистили пушку — внутрь спокойно залазил человек. В своём отчёте Пестич написал, что испытания прошли успешно, можно было стрелять и больше, но закончился порох — выделили только тысячу пудов.

Интриги

Пестича произвели в генералы, пушку хотели запустить в серию. Сохранились протоколы обсуждения его доклада в «Русском техническом обществе».

— Нарезные орудия, заряжающиеся с казённой части ствола, удобнее и скорострельнее! — наседали на Пестича оппоненты.

— В России нет качественной стали, чтобы делать нарезные стволы, — отвечал Пестич. — А чугунные орудия гораздо дешевле, ухаживать за ними проще, и в ближнем бою они удобнее. А скорострельность точно не хуже, у пермской пушки промежуток между выстрелами от четырёх до пяти минут, обслуживают её восемь человек. И пороховые газы внутрь башни не попадают!
Завод в Мотовилихе был готов запускать пушку в серию, но немцы, узнав об этом, подсуетились. Уж как и чем они ублажили чиновников военного ведомства — неизвестно. Но заказ на орудия для крейсера «Пётр Великий» отдали в Германию, заводам Круппа.

А потом нарезные стальные стволы начали делать и в России. Нужда в пермской Царь-пушке отпала.

За пермскую Царь-пушку Филимона Пестича произвели в генералы.

Слава

Но Царь-пушка всё-таки с честью послужила России. В 1870 году её полноразмерную модель показали на Всероссийской мануфактурной выставке в Санкт-Петербурге. У иностранных дипломатов был примерно такой же шок, как у их нынешних коллег, увидевших российский ракетный комплекс «С-500».

В 1873-м модель Царь-пушки показали на Всемирной выставке в Вене рядом с новым пермским 9-дюймовым нарезным стальным орудием, которое уже заряжалось с казённой части. Чугунная пушка стала историей, едва родившись.

По приказу царя пермскую 20-дюймовку сохранили, она до сих пор стоит перед музеем компании «Мотовилихинские заводы». Несколько лет назад она официально была признана памятником техники республиканского значения. Броненосец «Пётр Великий», для которого предназначалась эта пушка, прослужил флоту аж до 1959 года. А его название перешло атомному ракетному крейсеру, флагману наших военно-морских сил. В его создании тоже участвовали уральские рабочие и инженеры, в стальном теле корабля есть железо, выплавленное из нашей руды. Так что гематит — и сейчас самый воинский камень. Слава пермских мастеров не ржавеет!

Григорий Петров

v-kurse.ru

Пермская «Царь-пушка» (20-дюймовая литая чугунная пушка)

Среди экспонатов пермского музея Мотовилихинских заводов наиболее интересным и ценным экспонатом является артиллерийский исполин середины 19 века называемый пермской «Царь-пушкой».В июне 1868 года Морское министерство заказало орудие с комплектом из 500 снарядов. Артиллерийская система создавалась трудолюбивыми уральскими инженерами и рабочими на протяжении всей второй половины 1868 года. Заготовкой для орудия послужил цельный металлический слиток весом в 4000 пудов (около 65,5 тонн), из закаленного чугуна очень высокого (для того времени) качества. Плавка велась из лучших местных руд — магнитного железняка с рек Чусовой и Косьвы, а также «железного блеска» с реки Вишеры. Уголь шел древесный, от углежогов Добрянского завода, он сообщал металлу ценнейшее антикоррозийное свойство. Когда орудие окончательно обработали, его вес оказался равным 2800 пудов (45,9 т.) при калибре 20 дюймов (508 мм). Как и большинство образцов артиллерии того времени пермское орудие имело дульнозарядное заряжение. Сначала закладывали пороховой метательный заряд, затем снаряд (ядро или бомбу) весом до 508 килограмм. Эта операция производилась при помощи системы полиспастов, подвешиваемых на особые крюки, встроенные в обрез ствола. Бомбу клали в специальную люльку или «корзину» и по команде дружно поднимали к жерлу орудия, затем «корзина» опрокидывалась, и бомба сама вкатывалась в канал ствола.

Орудию было уготована учесть встать на защиту столицы Российской империи Санкт-Петербурга. Перед отправкой орудием были проведены учебные стрельбы. Стрельбы продолжались с января 1869 года и окончились 12 сентября этого же года. Из уральской «царь-пушки» произвели 314 выстрелов ядрами и бомбами различных систем, при постоянном угле возвышения. Пороховой заряд при этом последовательно увеличивали до 120 килограммов, максимальная дальность выстрела достигала 8 километров. При проведении испытаний стрельба велась с одного берега Камы на другой. В памяти наших предков данное событие запечатлелась как пугающие и в то же время красочное зрелище. При выстреле артиллерийского исполина вылетал огромный сноп огня и дыма, содрогалась земля. В близлежащих крестьянских избах от удара воздушной волны распахивались двери и вылетали оконные стекла. На месте падения ядер и бомб срезались и разносились в щепки могучие 300-летние сосны. По окончанию испытаний орудие не имело никаких серьёзных повреждений за исключением небольшого выгорания в канале ствола у запального отверстия. Проведённые испытания показали превосходное качество отливки. Вызывало опасение только сильная отдача орудия на станок орудия. После проведения успешных испытаний орудию предстоял долгий путь на место своей боевой службы. Для транспортировки по Каме и Волге до Москвы были построены специальные крепкие баржи. Затем по железной дороге «царь-пушку» со всеми предосторожностями должны были везти до Петербурга и вновь по воде до Кронштадта. В декабре 1869 года орудие решили принять на вооружение флота, одновременно шло проектирование специальной вращающейся башни. Для установки был выбран монитор «Крейсер». Однако, уральской «царь-пушке» не суждено было, попасть в Кронштадт. В Златоусте начали выплавлять более совершенную пушечную сталь инженера Павла Матвеевича Обухова. Технический прогресс стал главным врагом гигантомании. Нарезные орудия не требовали таких больших калибров, а заряжение с казённой части упрощало и ускоряло стрельбы. Пермское орудие практически единовременно стало устаревшим и малоэффективным. Однако император Александр II принял решение одну из пушек сохранить как историческую память. Пушка вернулась на место своего рождения в Пермь. Сегодня это памятник мастерству и труду уральских инженеров, металлургов и рудознатцев.

Автор и фото: Андрей (Soluserus)

Все текстовые и фотоматериалы принадлежат владельцам сайта. Любая частичная или полная публикация возможна только с указанием ссылки на данный материал.

soluserus.ru

Царь-пушка в Перми — Letopisi.ru

Материал из Letopisi.Ru — «Время вернуться домой»

Пермская Царь-пушка

1 марта 1866 году была пущена Мотовилихинcкая чугунолитейная фабрика, и орудийщики получили свой чугун. Первые орудия фабрики выдержали тройную пробу и были официально признаны лучшими. К этому времени на фабрике появилось немало умельцев, прекрасно освоивших новое производство.

В 1868 году был отлит чугунный слиток весом в 4000 пудов, из которого и была сделана пушка. Предназначалась она для защиты Петербурга со стороны моря и должна была занять своё место в Кронштадте, для вооружения фрегата «Крейсер».

Уникальное орудие было отлито из закаленного чугуна очень высокого качества по «уральскому методу». Плавка велась из лучших местных руд — магнитного железняка с рек Чусовой и Косьвы, а также «железного блеска» с реки Вишеры. Уголь шел древесный, от углежогов Добрянского завода, он сообщал металлу ценнейшее свойство сопротивления ржавчине. Дело в том, что в «железном блеске» практически не было серы, вот почему пушка, несмотря на то, что более ста лет находилась под открытым небом, только слегка покрылась тончайшим слоем темного окисла.

Но практическая проверка боевой стрельбой и дальнейшие теоретические расчеты показали, что такой толщины ствол отливать нет необходимости. Пушка получилась очень громоздкой ― ведь один только лафет весил 6000 пудов (98,3 тонн).

«20-дюймовая чугунная гладкоствольная пушка изготовлена на Пермском сталепушечном заводе в 1868 году. Вес ствола 2800 пудов (45,9 тонн). Вес круглого ядра 30 пудов (480 кг). Вес порохового заряда 4 пуда (64 кг.). При испытании пушки произведено 300 выстрелов. Испытания показали хорошие боевые качества» ― надпись на стальной пластине, прикрепленной к лафету.

Железной дороги до Перми тогда еще не было, поэтому орудию предстоял путь в специально построенных крепких баржах по Каме и Волге до Москвы. Затем по железной дороге «царь-пушку» со всеми предосторожностями должны были везти до Петербурга и вновь по воде до Кронштадта.

Однако уральской «царь-пушке» не суждено было, попасть в Кронштадт. В Златоусте начал варить превосходную пушечную сталь инженер-изобретатель Павел Матвеевич Обухов. Разбогатев, он основал завод в Петербурге. Изготовленные на нем орудия заряжались с казенной части и были много легче пермской «царь-пушки». Словом, надобность в ней отпала. Однако императором Александром II было принято решение одну из пушек сохранить как историческую реликвию для потомства. На Балтийское море её не повезли, длительное время она оставалась в цехе, а потом её установили при входе в заводоуправление. Она вернулась с дороги в Пермь.

Знаменитая Царь-пушка, отлитая Андреем Чоховым в 1586 году в Москве, на Пушечном дворе, во время правления сына Ивана Грозного — Федора Ивановича. Появление такого уникального произведения явилось закономерным результатом развития старейшей отрасли русского ремесла ― литейного дела, которое было известно на Руси с X века. Длина этого огромного орудия составляет 5 метров 34 сантиметра. Наружный диаметр ствола — 120 сантиметров, диаметр узорного пояса у дула ― 134 сантиметра, калибр — 890 миллиметров. Первоначально стояла на Красной площади у Лобного места, защищая ее с юга.

Как видим, по весу уральская «царь-пушка» была много больше, стреляла ядрами и на большую дальность (ядра ее при выстреле долетали до другого берега Камы)и в отличие от московской Царь-пушки уральская «царь-пушка» и сейчас находится в полной боеготовности.

Надо отметить, что в 1870 году на Мотовилихинском заводе города Перми была сделана еще стальная литая 9-ти дюймовая пушка, которая при испытании успешно выдержала 700 выстрелов. Это орудие было использовано во время русско-турецкой войны в 1877 году.

«Царь-пушка» простояла за проходной завода более 120 лет! И её мало кто видел. Заводская охрана запрещала её фотографировать, и это чудо литейного дела многие пермяки так и не увидели. А оно было рядом… В 1989 году предложили «царь-пушку» перенести в центр города, на предложение пермяки дружно откликнулись, и в первую очередь директор Мотовилихинского завода Юрий Андреевич Булаев. Были подогнаны подъемные краны, платформы, механизмы, и руками инженеров и рабочих огромное орудие было водружено на площади на постамент.

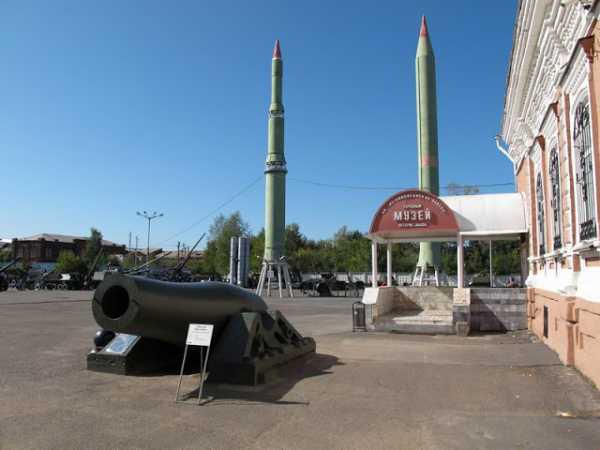

В настоящее время Пермская царь-пушка выставлена в музее боевой техники под открытым небом ОАО «Мотовилихинские заводы», и двум экспонатам этого музея — пермской «Царь-пушке» и аппарату для сварки металлов, изобретенному Николаем Славяновым, первыми в Пермском крае присвоен статус памятника науки и техники. Решение о присвоении статуса принимается экспертным советом и указывает на особое историческое и культурное значение памятника, а также повышает статус музея, обладающего такими объектами культурного наследия. Большинство российских памятников науки и техники находится в музеях Москвы, Московской области и Санкт-Петербурга.

Автор статьи:Тронина Лиза

letopisi.org

Царь-пушка в Перми | Памятники всего мира

В Перми есть настоящая царь-пушка, многие называют ее сестрицей пушке, что стоит в Москве, но эта настоящая боевая, т.к. из нее стреляли.

Опять же стреляли не в боевой обстановке, а лишь по картонным сооружениям. Но на то были причины, т.к. в 1869 году (когда ее отлили) она была пределом инженерной мысли и оборудовать такими пушками корабли и крепости еще просто не успели. А она была изобретена, отлита и испытана.

На самом деле у нее трагическая судьба, как и у пейджера. Дело в том, что после успешно пройденных испытаний, она была направлена в Кронштадт, там для нее даже сделали специальный лафет, чтобы она могла стрелять во все стороны. Но уже по дороге ее отозвали обратно. Т.к. пока она добиралась до Кронштадта инженер-изобретатель Павел Матвеевич Обухов сумел разработать процесс получения более высокопрочной пушечной стали. Благодаря этому вес орудий значительно снизился. И в спешном порядке завод в Санкт-Петербурге начал выпуск пушек по его изобретенному способу. А эта пушка получается, что безнадежно устарела. Но выкидывать ее не захотел Александр II, и он распорядился, чтобы ее оставили как историческую реликвию, ведь она была верхом инженерной мысли, определенным этапом. Вот пушка и вернулась в Пермь и была установлена перед музеем боевой славы в Перми.

Для того, чтобы не просто отмахнуться, а понять почему же именно эта пушка, так сильно засела в головах людей, что они ее отказались переплавить, а решили оставить. Для этого необходимо ознакомиться с техническими данными ее выплавки.

Прежде всего размеры пушки поражают. Ведь калибр 480 мм завораживает. Диаметр ствола 1536 мм, длина ствола 5184 мм, вес пушки 44,8 тонн. Один только снаряд для нее весит 480 кг. А дальность стрельбы 1280 метров (1,2 км). Отлито для нее было 314 снарядов (313 боевых и 1 холостой (хотя я не очень понимаю, как можно пушечное ядро выполнить холостым)).

Занимался всем процессом отлива царь-пушки в Перми инженер Грасгоф. Он для получения необходимой прочности чугуна, отливал чугун в литейной форме футерованным металлическим стержнем, который охлаждался водой изнутри. Постоянно и обильное охлаждение со всех сторон должно было гарантировать прочность чугуна и его неразрывность. Когда были все приготовления готовы, то в готовую форму за 25 минут было залито 68 240 кг чугуна (ствол + прибыль). Вода подавалась в стержень в процессе отливки, но даже после завершения заливки, еще 161 час подавалась вода для охлаждения ствола. Вся проделанная работа была проделана не зря, т.к. благодаря интенсивному охлаждению прочность чугуна на поверхностях составила 30кг/мм2, тогда как внутренние (периферийные) слои имели прочность в среднем 10кг/мм2. Лафет для пушки был изготовлен в Ижевске.

В Америке была попытка повторить сей подвиг, но она не увенчалась успехом.

Царь-пушка в Перми
