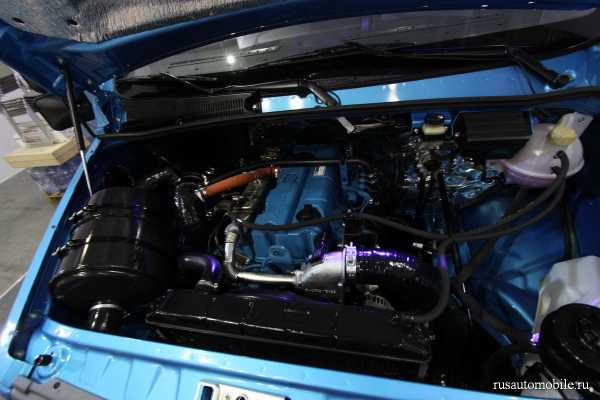

Установка комплект для усиления рессор на Газон некст
В проекте использовались —
Представитель компании обратился к нам с просьбой усилить рессоры и исключить боковые крены на Газон Некст. Авто заказывался в эксклюзивной комплектации с 10 метровым кузовом, и предназначался для перевозки паллетов.
Представители компании рассчитали что такой объем кузова позволит перевозить около 300 паллетов , против 200 при обычном объеме кузова. Для этого на заказ была усиленна заводская рама и увеличена общая длинна грузовика до 9.9 метров.
При общем увеличении объема рессоры и подвеска остались без изменения.
Исходя из того, что 1 паллет весит около 20 кг, при погрузке вы обычный (не удлиненный кузов) вес груза составлял около 4 тонн, что вполне соответствовало завяленной заводом изготовителем грузоподъемности. Но при увеличении количества паллетов на 50 процентов, рессоры газона уже не выдерживали.
Решено было установить задний осевой комплект вспомогательных пневмоэлементов , с поперечным усилителем рамы (для компенсации нагрузки на раму).
Разработка данного комплекта осуществлялась при учете возможных перегрузов. Во все элементы системы закладывался 2 кратный запас прочности. Перед установкой все элементы проверяются на герметичность, это позволяет давать гарантию не только на работу, но и на установку.
Для дополнительной поддержки грузовика дополнительно к передним рессорам были установлены комплект пневмоэлементов 3 «составный сильфон» . Сопротивление сжатию у такой подушки около 900 кг.
Для подачи и сброса давления в салон были установлены комплекты отбора воздуха из заводских ресиверов. Подключения клавиши манометров осуществлялось через заводские заглушки предусмотренные производителем.
Газон получил независимое управление задней оси что исключило перетекание воздуха при боковых кренах и значительно улучшило управляемость авто.
Для переднего моста использовалась 1 канальная система позволяющая осущствлять смежную подачу и отслеживать общее давление передней оси.

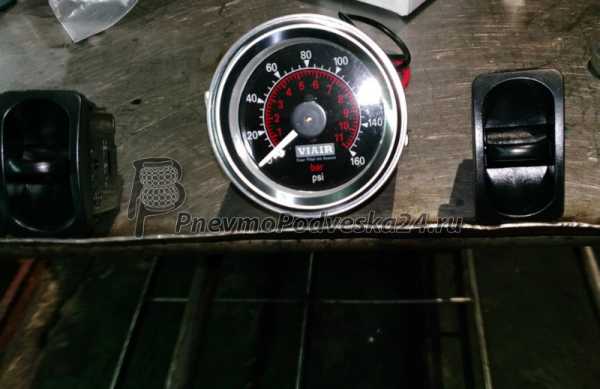

Контроль управления был интегрирован в боковую обшивку и не нарушал внутренней эргономики салона. А так же позволял осуществлять мониторинг давления в системе. Включение подсветки осуществлялось автоматически при включении габаритов.
pnevmopodveska24.ru
Особенности конструкции передней подвески ГАЗель Некст
Страница 1 из 2
Передняя подвеска автомобиля независимая, пружинная, рычажная (с поперечным расположением рычагов), с гидравлическими однотрубными амортизаторами двустороннего действия.

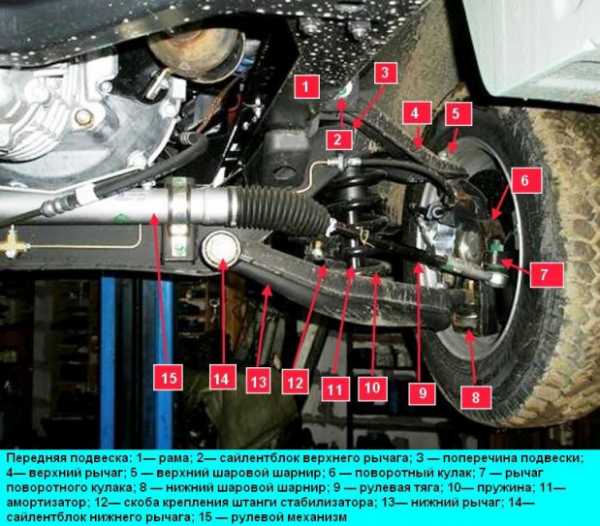

Передняя подвеска представляет собой узел, состоящий из следующих основных частей: поперечины 3, поворотных кулаков 6, нижних 13 и верхних 4 рычагов, пружин 10, амортизаторов 11, стабилизатора.
В узел подвески также входят ступицы передних колес с подшипниками и тормозными дисками.
Передняя подвеска, объединенная с рулевым механизмом 15 и рулевыми тягами 9, представляет собой самостоятельный узел, собранный на съемной поперечине.
Поперечина в свою очередь крепится болтовыми соединениями к вертикальным и нижним горизонтальным полкам лонжеронов рамы 1 автомобиля.
Поворотный кулак передней подвески соединен с верхним и нижним рычагами шаровыми шарнирами 5 и 8.
К кулаку прикреплены щит переднего тормоза и ступичный узел, состоящий из ступицы с тормозным диском, запрессованной в конический двухрядный подшипник и закрепленной в нем центральным болтом с упорным кольцом.
Двухрядный роликовый конический подшипник с двусторонним уплотнением смазан пластичной смазкой и не требует регулировки и пополнения смазки в течение всего срока эксплуатации.
Шаровые шарниры неразборной конструкции. Они не требуют регулировки и пополнения смазки в течение всего срока эксплуатации.

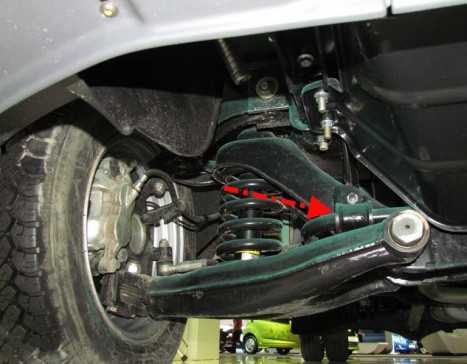

Верхний рычаг штампованный, с приваренными проушинами для сайлентблоков.
Верхний рычаг прикреплен к кронштейнам поперечины двумя регулировочными болтами через эксцентриковые шайбы.
Нижний рычаг штампованный сварной, с приваренными проушинами для сайлентблоков.
Нижний рычаг прикреплен к кронштейну поперечины через сайлентблоки сквозной осью с двумя гайками.
Пружины подвески цилиндрические с нешлифованными опорными витками.
Через резиновые прокладки пружины верхними торцами опираются в чашки поперечины, Нижними — в чашки нижних рычагов.
Амортизаторы телескопические, гидравлические, с газовым подпором, двустороннего действия. Установлены внутри пружин подвески.
В нижнюю проушину амортизатора запрессован резинометаллический шарнир, ось которого двумя болтами прикреплена к чашке пружины нижнего рычага.

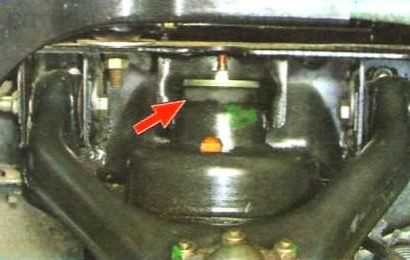

Верхний конец штока амортизатора прикреплен через резиновые подушки к поперечине подвески.
Внутрь корпуса амортизатора встроен буфер отдачи, а на шток надет буфер хода сжатия.
Выступающая из амортизатора верхняя часть штока защищена от грязи резиновым колпаком.
Стабилизатор поперечной устойчивости служит для уменьшения крена в поворотах и улучшения управляемости.
Средняя часть штанги стабилизатора скобами через резиновые втулки прикреплена к поперечине подвески.
Концы штанги соединены с нижними рычагами также скобами через резиновые втулки.
Возможные неисправности передней подвески и методы устранения
Причина неисправности (Способ устранения)
Стук в передней подвеске:
— Ослабление крепления деталей подвески
Подтяните резьбовые соединения
— Износ втулок стабилизатора
Замените дефектные втулки
— Ослабление крепления амортизатора
Подтяните крепления
— Износ нижнего шарнира переднего амортизатора
Замените амортизатор
Снижение эффективности работы амортизатора:
— Нарушение углов установки колес
Отрегулируйте углы установки передних колес (статья – Регулировка углов установки передних колес ГАЗель Некст)
— Увеличенный люфт подшипников ступиц передних колес
Замените подшипники (статья – Замена подшипника ступицы переднего колеса ГАЗель Некст)
— Снижение эффективности работы амортизаторов
Замените амортизаторы
— Не отбалансированы колеса
Отбалансируйте колеса
— Изношены сайлентблоки рычагов передней подвески
Замените рычаги в сборе или сайлентблоки
Сильные удары в подвеске на неровной дороге:
— Проседание или поломка витков пружины подвески
Замените пружину
— Снижение эффективности работы амортизаторов
Замените амортизаторы
— Потеря упругости или разрушение буфера хода сжатия
Замените буфер хода сжатия на штоке амортизатора
Скрип в подвеске на дорожных неровностях
— Изношены сайлентблоки рычагов подвески
Замените рычаги в сборе или сайлентблоки
Проверка передней подвески
Убедитесь, что на деталях подвески нет трещин или следов задевания о дорожные препятствия.
Проверяем состояние металлических шарниров верхних рычагов
Проверяем состояние нижних рычагов
Осматриваем шарниры нижнего крепления амортизатора
Осматриваем резиновые втулки верхнего крепления амортизатора
Проверяем состояние защитных чехлов верхних шаровых шарниров
Проверяем состояние нижних шаровых шарниров
Если чехлы повреждены, заменяем шаровые шарниры.
Проверяем состояние резиновых втулок и крепление скоб штанги стабилизатора к рычагам
Проверяем состояние резиновых втулок и крепление скоб штанги стабилизатора к поперечине подвески
На резиновых деталях и резинометаллических шарнирах подвески (сайлентблоках) не допускаются:
— признаки старения, трещины, одностороннее выпучивание резинового массива;
— отрыв резинового массива от арматуры.
дефектные детали замените.
