П-800 Оникс

Противокорабельная сверхзвуковая ракета

П-800 / 3М-33 «Оникс» разработана в качестве унифицированной ракеты по Постановлению Совмина СССР от 05.06.1981 г. в НПО «Машиностроение» (ОКБ-52 В.Н.Челомея). Генеральный конструктор — Г.А.Ефремов, главный конструктор — В.А.Модестов. С 1991 г. группу разработчиков ракеты возглавил главный конструктор направления Вадим Меркулов.

Испытания ПКР предполагалось начать в 1987 г., но в 1987 г. проведен лишь первый бросковый пуск ракеты 3М-55 с МРК «Накат» пр.1234.7. В 1991 г. выпущена техническая документация, освоено производство, проведены наземные испытания ракет. В период с 1992 по 1998 г.г. проводились испытания подводного варианта ПКР «Оникс» на ПЛАРК К-452 пр.06704 (модернизированная ПЛАРК пр.670М), но по состоянию на 2000 г. испытания не завершены и ракета не была принята на вооружение. В надводном варианте испытания проводились на МРК «Накат» пр.1234.7 с принятием комплекса в опытную эксплуатацию ВМФ России в 1996 г.

Государственные испытания на МРК «Накат» пр.1234.7 завершены к концу 2002 г. и Постановлением правительства России от 23.09.2002 г. ПКР 3М-55 «Оникс» была принята на вооружение ВМФ. Производство ракет ведется на ПО «Стрела» (г.Оренбург).

Пуск ПКР 3М-55 «Оникс» с МРК «Накат» пр.1234.7 (http://www.npomash.ru)



Западное обозначение ракеты — SS-N-26 STROBILE.

Носители ракет 3М-55 «Оникс» в ВМФ России

  • атомная подводная лодка проекта 885 / 885М — пусковая установка вертикального пуска СМ-315 (24 ПКР «Оникс»).
  • атомная подводная лодка модернизированного проекта 949А — в ходе модернизации одну или несколько лодок проекта 949А планируется оснастить комплексами «Калибр-ПЛ» в том числе с ракетами 3М-55 «Оникс».
  • тяжёлый атомный ракетный крейсер «Адмирал Нахимов» — в ходе модернизации крейсер будет оснащен ракетными комплексами с ракетами 3М-55 «Оникс».
  • фрегат (СКР) пр.22350 — ракетный комплекс «Калибр-НК» с ракетами (в том числе) 3М-55 «Оникс».
  • МРК «Накат» пр.1234.7 — модернизированный в середине 1990-х годов МРК пр.1234. Установлены наклонные ПУ СМ-403 (2 х 6 ТПК). В 1996 г. МКР с ракетами «Оникс» принят в опытную эксплуатацию.
  • Малые ракетные корабли проекта 21631 «Буян-М» — оснащены ракетными комплексами «Калибр-НК» с ракетами (в том числе) 3М-55 «Оникс».



Конструкция ракеты

Крылатая ракета нормальной аэродинамической схемы с лобовым воздухозаборником с центральным телом. Тип старта — минометный. Крылья и стабилизаторы раскладываются после старта. Стартовый РДТТ находится в сопле маршевого ПВРД. Головной обтекатель отстреливается после старта.

Двигатели:
— стартово-разгонный РДТТ

— маршевый ПВРД 3Д-55.

ТТХ ракет 3М-55 «Оникс»

Длина транспортно-пускового контейнера (ТПК) - 8900 мм
Диаметр ТПК - 710-720 мм
Размах крыла - 1700 мм

Масса ракеты - 3000 кг
Масса ракеты с ТПК - 3900 кг
Масса БЧ - 200-250 кг

Скорость полета:
- 750 м/с (2,5 М, на высоте 14000 м)
- 680 м/с (2 М, на малой высоте)

Дальность действия:
- на малой высоте - 120 км
- при полете по смешанному профилю - 300 км
Высота полета по смешанному профилю - до 14000 м
Высота полета на конечном этапе - 5-15 м

Время готовности комплекса к стрельбе из выключенного состояния:
- корабельная систему управления (КАСУ) - 4 мин
- бортовая аппаратура системы управления (БАСУ) - 2 мин
Временной интервал между пусками ракет
- 2-5 с

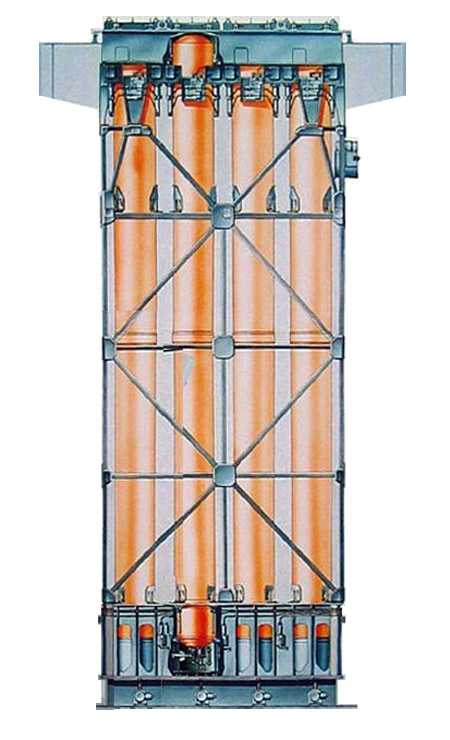

Рисунок установки вертикального пуска 3С14Э на одном из салонов МВМС в Санкт-Петербурге




Боевое оснащение

Ракеты комплекса "Оникс" оснащаются проникающей кумулятивной боевой частью.

Схема применения комплекса с ракетами 3М-55 «Оникс»



Система управления и наведение

Система управления ракеты с бортовой ЭВМ, инерциальным измерительным блоком, блоком датчиков угловой скорости и активной радиолокационной ГСН разработки ОАО "Концерн "Гранит-Электрон".
Инерциальный измерительный блок и блок датчиков угловой скорости для системы управления ракеты созданы в НПО электромеханики (г.Миасс).
ГСН обеспечивает наведение ракеты на радиоконтрастные цели с селекцией целей по заданным параметрам, в обстановке помех и волнения моря.



Модификации:

Комплекс 3К-55 «Оникс», ракета 3М-55 «Оникс» — SS-NX-26 / SS-N-26 STROBILE — вариант комплекса и ракеты для ВМФ России.

Комплекс 3К-55Э «Яхонт», ракета 3М-55Э «Яхонт» — экспортный вариант комплекса и ракеты, ракета вероятно отличается несколько упрощенной системой управления и наведения.

Комплекс 3К-55Э «Яшма» — экспортный вариант комплекса для подводных лодок.

Комплекс «Калибр-НК» — в составе комплекса из пусковых установок вертикального пуска используются в том числе ракеты 3М-55 «Оникс».



«Новый оборонный заказ. Стратегии»

dfnc.ru

Ракета П-800 «Оникс» / «Яхонт». Конструкция. Применение. ТТХ. Схема

История создания
Описание конструкции

    Ракета «Яхонт» выполнена по нормальной аэродинамической схеме с трапециевидным складным крылом и оперением. Аэродинамика планера в сочетании с высокой тяговооруженностью обеспечивает «Яхонту» высокую маневренность (максимальный угол атаки — до 15о), позволяющую ракете выполнять эффективные маневры уклонения от средств ПРО противника.
    Разработчик БАСУ ПКР «Яхонт» — ЦНИИ «Гранит».
    Cиловая установка ПКР включает маршевый сверхзвуковой прямоточный воздушно-реактивный двигатель (СПВРД) с интегральным стартовым твердотопливным ускорителем. СПВРД разработан НПВО «Пламя». В 1983 г. был подготовлен эскизный проект, а с 1987 г. начались летные испытания двигателя в составе ракеты.
    СПВРД рассчитан на маршевый полет со скоростью 2,0-3,5 М в диапазоне высот от 0 до 20 тыс. м. Тяга двигателя — 4000 кгс, сухая масса (камеры сгорания) — 200 кг. Воздухозаборник СПВРД — носовой осесимметричный с центральным конусом. СПВРД оборудован системой изменения тяги с регулируемым соплом.

    По сути вся ракета — от лобового воздухозаборника до среза сопла представляет собой органично совмещенную с планером силовую установку. За исключением центрального конуса воздухозаборника, в котором размещены блоки системы управления, антенна радиолокационной станции самонаведения и боевая часть, все внутренние объемы ракеты, включая воздушный тракт прямоточного двигателя, использованы под маршевое топливо и встроенную твердотопливную стартово-разгонную ступень.
    Пусковые устройства (ПУ) разработаны в ленинградском ЦКБ-34.

  • УВПУ 3С14, стандартный модуль из 8 ячеек, размер ячейки примерно 10 м в высоту, 1 на 1 м в сечении. Эти ПУ устанавливаются на строящихся для Индии СКР пр.11356. Может быть установлено различное количество модулей.
  • УПУ СМ-403 — наклонная ферменная конструкция с «Ониксами», она может быть и 6-, и 8-зарядная. Проходила испытания на МКР «Накат».
  • УВПУ СМ-315 — три ПУ в вертикальном цилиндрическом контейнере. Должна устанавливаться на ПЛА пр.885 и СКР пр.12441.

    После выхода ракеты из пускового контейнера включается твердотопливный разгонный блок, установленный по принципу “матрешки” в камере сгорания маршевого двигателя. Несколько секунд его работы разгоняют ракету до скорости 2 маха. Затем стартовик выключается, его выбрасывает из маршевого набегающим потоком воздуха, и «Яхонт» продолжает полет на скорости в 2,5 маха, обеспечиваемой прямоточным жидкостным воздушно-реактивным двигателем. Ракета оснащена комбинированной системой наведения (инерциальной на маршевом участке траектории и активной радиолокационной — на заключительном этапе полета).
    Полетное задание формируется по данным от автономного источника целеуказания. Радиолокационная станция (РЛС) головки самонаведения может захватывать надводную цель класса «крейсер» на дальности до 75 км. После первоначального захвата цели ракета выключает радиолокационную станцию и выполняет снижение на предельно малые высоты (порядка 5-10 м). В результате на среднем участке полет осуществляется под нижней границей зоны ПВО. В дальнейшем, после выхода ПКР из-за радиогоризонта, РЛС включается повторно, захватывает и сопровождает цель, на которую наводится ракета. На этом относительно коротком участке полета сверхзвуковая скорость «Яхонта» затрудняет его поражение средствами ПВО малой дальности, а также постановку помех его головке самонаведения.

    Благодаря малому полетному времени и большой дальности действия головки самонаведения ПКР «Яхонт» не предъявляет жестких требований к точности информации целеуказания.
    Обзор всей зоны положения целей с большой высоты создает условия предварительного целераспределения ракет по кораблям группы и селекции ложных целей. Главное достоинство ракеты «Яхонт» — программа наведения на цель, позволяющая действовать против одиночного корабля по принципу «одна ракета — один корабль» или «стаей» против ордера кораблей. Именно в залпе раскрываются все тактические возможности комплекса. Ракеты сами распределяют и классифицируют по важности цели, выбирают тактику атаки и план ее проведения. В автономную систему управления заложены данные не только по противодействию РЭБ противника, но и приемы уклонения от огня средств ПВО. Уничтожив главную цель в корабельной группе, оставшиеся ракеты атакуют другие корабли ордера, исключив возможность поражения двумя ракетами одной и той же цели. Для исключения ошибки при выборе манёвра и поражения именно заданной цели в бортовую вычислительную машину (БЦВМ) ракеты заложены электронные портреты всех современных классов кораблей. К тому же в БЦВМ есть и чисто тактические сведения, к примеру, о типе кораблей, что позволяет определить кто перед ней — конвой, авианосец или десантная группа, и атаковать главные цели.
    Заблаговременное снижение ракеты из расчета ухода за радиогоризонт относительно обстреливаемой цели обеспечивает срыв сопровождения ПКР стрельбовыми комплексами ПВО, что наряду с высокой сверхзвуковой скоростью и предельно малой высотой полета на участке самонаведения резко снижает возможности по перехвату ПКР «Яхонт» даже самой развитой корабельной ПВО.
    Сама ракета заключена в герметичный транспортно-пусковой контейнер (ТПК). О плотности компоновки свидетельствует почти полное отсутствие зазоров между фюзеляжем крылатой ракеты и внутренней поверхностью ТПК. Габариты ракеты дают возможность двух-, трехкратного наращивания боекомплекта носителей ПКР аналогичного класса.
    Транспортно-пусковой стакан — неотъемлемая часть ракеты. В ТПС, будучи полностью готовой к боевому применению, ракета покидает завод-изготовитель, транспортируется, хранится и выдается на носитель. Без извлечения из контейнера через специальный борт-разъем контролируется техническое состояние ракеты и ее систем.
    ТПС с ракетой крайне неприхотлив в эксплуатации, не требует подвода жидкости и газа и не предъявляет дополнительных требований по микроклимату в местах хранения и на носителях. Все это в целом не только упрощает эксплуатацию, но и служит залогом высокой надежности техники, которая находится в «комфортных» условиях в течение всего срока службы.
    Использование ТПС, широкий диапазон возможных углов старта, схема запуска, не требующая организации отвода газов реактивной струи, позволяют легко вписывать ракету в архитектуру широкого круга носителей. Причем для этого могут использоваться пусковые установки самой различной конструкции. Например — предельно простые по устройству пусковые установки стеллажного типа, предназначенные для малотоннажных судов класса «ракетный катер — корвет», и модульные вертикальные установки для надводных кораблей большего водоизмещения — фрегатов, эсминцев и крейсеров. Если комплекс устанавливается на модернизируемом корабле, вместо одной стартовой позиции «старой» крылатой ракеты можно будет установить три контейнера ПКР «Яхонт». Например, при модернизации катера проекта 1241 «Тарантул» вместо четырех ракет П-15 «Термит» может быть установлено 12 ПКР «Яхонт».

Описание
Разработчик НПО машиностроения
Обозначение комплекс П-800 «Яхонт» («Яхонт-М»)
ракета 3М55Э
Обозначение NATO SS-N-26
Первый пуск 1987
Геометрические и массовые характеристики
Длина, м 8
Размах крыла, м 1,7
Диаметр, м 0,7
Стартовый вес, кг 3000
Транспортно-пусковой стакан (ТПС) длина, м 8,9
диаметр, м 0,71
стартовая масса, кг 3900
Силовая установка
Маршевый двигатель СПВРД 3Д55
Тяга, кгс (кН) 4000
Масса КС, кг 200
Стартово-разгонная ступень твердотопливная
Масса СРС, кг ок 500
Летные данные
Скорость, м/с (М=) на высоте 750 (2,6)
у земли (2)
Дальность пуска, км по комбинированной траектории до 300
по низковысотной траектории до 120
Высота полета, м на маршевом участке 14000
на низковысотной траектории 10-15
у цели 5-15

Система управления автономная с инерциальной системой навигации и радиолокационной головкой самонаведения
ГСН дальность действия, км до 80
угол захвата цели, град +/- 45
масса,кг 89
время готовности, мин 2
Тип боеголовки проникающая
Масса БЧ, кг 200 (250)
Наклон пусковой установки, град. 0-90
Боеготовность комплекса к пуску из холодного состояния аппаратуры носителя, мин 4
Время межрегламентных проверок, год 3
Гарантийный срок эксплуатации, год 7


Помогали:

Источники информации:

  1. «Отечественные авиационные тактические ракеты» / А.В.Карпенко, С.М.Ганин, «Бастион» N1, 2000 г. /
  2. Противокорабельная ракета «Яхонт» («Оникс») / Ракетная техника /
  3. «ПВРД — задание на завтра» / Е. Ерохин, «Двигатель» #1’2001 /

testpilot.ru

П-800 «Оникс» — сверхзвуковой убийца

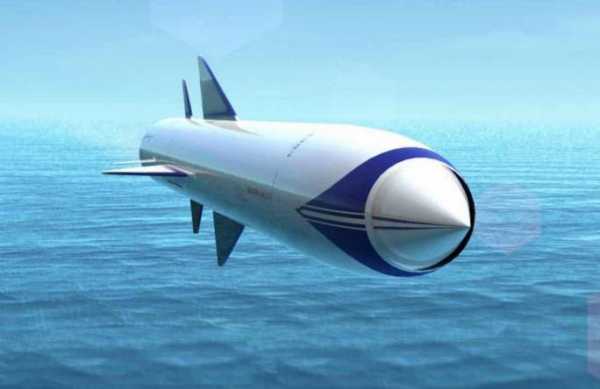

Российская противокорабельная крылатая ракета П-800 «Оникс».
Ракета предназначена для уничтожения крупных кораблей на дальностях до 300 км. Ракета летит по комбинированной траектории: маршевый участок полёта совершает на высотах 10-14 км, при подлёте к цели опускается до 15 метров от поверхности моря. Возможен также полёт ракеты полностью на сверхмалых высотах, дальность при таком полёте составляет 120 км.

В российском (раньше в советском) флоте всегда была проблема большого количества противокорабельных ракет, затруднявшая эксплуатацию, взаимозаменяемость, вынуждало использовать множество совершенно разных носителей. Одной из наиболее трудных в этом вопросе была противокорабельная крылатая ракета П-700 «Гранит», специально для которой разработали атомные подводные лодки проекта 949 «Гранит» и 949А «Антей».

Это была очень мощная, дальнобойная, высокотехнологичная ракета, единственной проблемой которой была узкая специализация (уничтожение кораблей), большие габариты (подводные лодки проекта 949А «Антей» имеют водоизмещение надводное 14000 тонн и подводное 24000 тонн, что больше водоизмещение американских атомных подводных лодок проекта «Огайо», предназначенных для более глобальных задач: нанесения ядерного удара).

Ракеты П-700 не могли нести самолёты, небольшие корабли и подвижные береговые ракетные комплексы. Нужна была более универсальная ракета, имевшая малые, по сравнению с «Гранитом» габариты.



Крылатая ракета П-800 «Оникс» имеет стартовую массу около 2 тонн, длину 8 метров. Ракета имеет стартовый ускоритель (ускоритель отсутствует на авиационной версии ракеты, при этом длина ПКР составляет 6 метров). Ускоритель имеет твердотопливный двигатель. Маршевая ступень имеет воздушно-реактивный двигатель. «Оникс» имеет инерциальное наведение на маршевом участке полёта и активную радиолокационную головку самонаведения, включающуюся на конечном участке полёта.

Носители

Крылатая ракета создавалась как универсальная. Ракету могут использовать подводные лодки (запуск осуществляется из ракетных шахт), корабли (фрегаты, корветы, малые ракетные корабли, ракетные катера, в перспективе — атомные крейсера проекта 1144 «Орлан»), самолёты (Су-30, Су-35С, Су-34, Су-33, Ту-142), наземные береговые ракетные комплексы («Бастион»).

Фрегаты проекта 22350

Новейшие российские стелс-фрегаты способны нести 16 ракет П-800 «Оникс». Вместо ракет П-800 фрегаты могут нести ракеты семейства «Калибр» (противолодочные, противокорабельные варианты и версию 3М-14, предназначенную для нанесения ударов по наземным целям). В перспективе, также корабли смогут нести ракеты 3М22 «Циркон».



Фрегат проекта 22350

В настоящее время два фрегата («Адмирал Горшков» и «Адмирал Касатонов») находятся в боевом составе ВМФ России. Также строится ещё два таких корабля.

Атомные подлодки проекта 885/885М «Ясень/Ясень-М»

Российская атомная подводная лодка К-560 «Северодвинск», головная лодка проекта 885, способна нести до 32 крылатых ракет П-800 «Оникс». Лодка была спущена на воду в 2010 году, проходила ходовые испытания до 2014 года. В июле 2014 подписан акт о приеме лодки в боевой состав Северного Флота. Следующие лодки строятся по усовершенствованному проекту 885М «Ясень-М». Всего (вместе с головной лодкой) планируется построить семь АПЛ до 2025 года.



АПЛ К-560 «Северодвинск»
Подводные лодки проекта 949А «Антей»

Планируется модернизировать часть из восьми атомных подводных лодок «Антей» (печально знаменитый К-141 «Курск» относился к данному проекту). Базовый вариант проекта 949 оснащается 24 тяжелыми сверхзвуковыми ракетами П-700 «Гранит», стартовая масса каждой ракеты 8 тонн.

Вместо каждой одной «тяжелой» ракеты П-700, планируется поставить три ракеты П-800 «Оникс» (также вместо П-800 возможно использовать ракеты «Калибр»). По данным СМИ, подводная лодка К-266 «Орел» уже прошла модернизацию и вооружена ракетами «Оникс».



АПЛ К-266 «Орел»
Многоцелевой истребитель Су-30СМ

Российский истребитель поколения 4++ способен нести три ракеты П-800 «Оникс» (отличие авиационного варианта в отсутствии стартового ускорителя, длина ракеты уменьшилась до 6 метров).



Су-30СМ

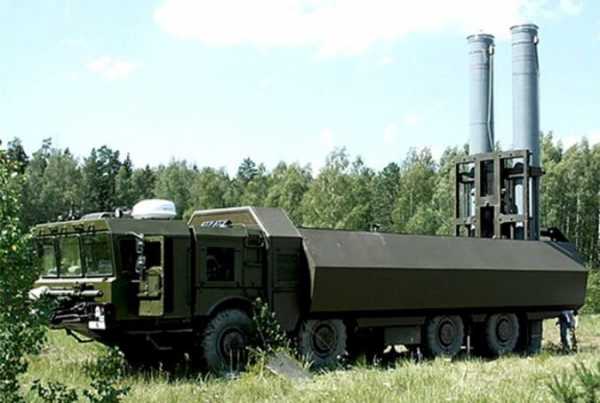

Береговой ракетный комплекс «Бастион»

Российский подвижный береговой ракетный комплекс «Бастион» способен надежно прикрывать важнейшие береговые объекты и свои корабли, находящиеся в портах.

Комплекс может комплектоваться самоходной загоризонтной РЛС обнаружения воздушных и надводных целей «Монолит-Б». Стандартный состав батареи К-300 «Бастион-П»:
1. 4 самоходные пусковые установки К-340П с двумя транспортно-пусковыми ячейками для ракет «Оникс»;
2. 1-2 машины боевого управления ПБРК;
3. 1 машина обеспечения боевого дежурства;
4. 4 транспортно-заряжающие машины (К342П).

Береговой ракетный комплекс «Бастион»

Сверхзвуковые крылатые ракеты П-800 «Оникс», летящие на малых высотах, являются сложной целью для ПВО противника (в данном случае для корабельной ПВО). Мощная боевая часть (300 кг) позволяет эффективно уничтожать разные типы кораблей вплоть до авианосцев. Ракетная атака по корабельной эскадре будет совершена не одной, а несколькими десятками таких ракет, что позволит гарантированно потопить значительную часть эскадры, а оставшиеся корабли вывести из строя.

Модификации

Brahmos

Существует индийский вариант ракеты П-800 «Оникс» — ПКР Brahmos. Ракета существует в нескольких вариантах:
— морском
— наземном
— авиационном

Морской вариант несут индийские фрегаты проекта «Тальвар». Каждый корабль несет по 8 таких ракет. Данные фрегаты первые в ВМС Индии которые построены по технологиям «стелс». Всего находится в эксплуатации 6 таких кораблей. Вместо 8 ракет Brahmos корабли способны нести 8 ракет Club-K (экспортная версия ракет «Калибр»).

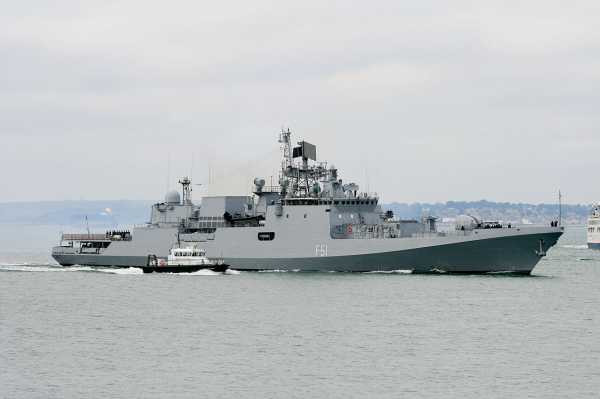

Фрегат проекта «Тальвар»

Ракеты Brahmos наравне с Club-K также способны нести 3 стелс-фрегата проекта «Шивалик».



Фрегат проекта «Шивалик»

Наземные носители ПКР «Brahmos» предсталены подвижным береговым ракетным комплексом. Пусковая установка состоит из грузовика с прицепом. Каждая пусковая установка имеет 3 ракеты Brahmos.





Авиационный вариант ракеты способны нести многоцелевые истребители Су-30МКИ. Каждый самолёт способен нести три таких ракеты. Боевой радиус самолета 1500 км, что в сочетании с дальностью ракеты (300 км по комбинированной траектории, 120 км на малой высоте) позволяет держать под контролем целую морскую акваторию.

Наличие Су-30МКИ с ракетами «Brahmos» позволяет Индии активно противодействовать авианосным ударным группам, в том числе АУГ США. Боевой радиус американских палубных истребителей-бомбардировщиков F/A-18 «Hornet» 700 км (при взлёте с палубы авианосца), что не позволит палубной авиации США атаковать наземные цели в Индии на безопасном расстоянии (США не рассматривает Индию как военного соперника, однако чтобы подчеркнуть мощь Вооруженных Сил Индии привожу данный пример, хотя есть небольшая доля вероятности обострения отношений между США и Индией, из-за конфликта индусов с Пакистаном и активной торговлей в военной сфере с Россией).

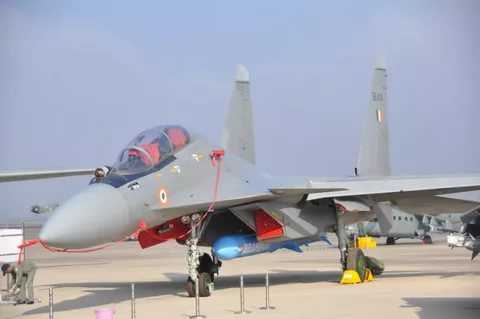

Индийский Су-30МКИ с ракетой «Brahmos»

Яхонт

Экспортная версия российской ПКР П-800 «Оникс». Ракета имеет специально несколько ухудшенные тактико-технические характеристики (для превосходства российской версии). Так «отечественная» версия имеет боевую часть 300 кг, экспортная оснащена боевой частью массой 200 кг. Также «Яхонт» имеет меньшую скорость полета.

Ракеты «Яхонт» стоят на вооружении Сирии, Вьетнама, Индонезии.



/Александр Растегин/

< Предыдущая   Следующая >

No tweets found.

seanews.su

П-800 Оникс — Википедия

Материал из Википедии — свободной энциклопедии

(перенаправлено с «»)
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 29 сентября 2018; проверки требуют 5 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 29 сентября 2018; проверки требуют 5 правок.

П-800 «Оникс» (Индекс УРАВ ВМФ — 3М55, экспортное наименование — «Яхонт», по классификации МО США и НАТО — SS-N-26 Strobile (с англ. — «шишка хвойного дерева»)) — советская/российская сверхзвуковая универсальная противокорабельная ракета среднего радиуса действия, предназначена для борьбы с надводными военно-морскими группировками и одиночными кораблями в условиях сильного огневого и радиоэлектронного противодействия. Кроме того, может применяться и против наземных целей, при этом дальность поражения цели может быть увеличена.[2]

Разработка оперативно-тактического противокорабельного комплекса четвёртого поколения начата в конце 1970-х годов в ЦКБМ МОМ. В отличие от предшествующих отечественных ПКР, имеющих относительно узкую «специализацию» по носителям, новый комплекс с самого начала задумывался как универсальный: его предполагалось размещать на подводных лодках, надводных кораблях и катерах, самолётах и береговых пусковых установках. По степени «универсальности» он должен был превзойти зарубежного «рекордсмена» в этой области — американскую ПКР «Гарпун».

Оникс, наряду с ракетами семейства Калибр, Х-35 «Уран» и перспективными ракетами Циркон в ближайшее десятилетие должны вытеснить большинство типов более старых противокорабельных ракет в ВМФ России[3][4][5][6]. Все вышеперечисленные ракеты отличаются компактностью, взаимозаменяемостью и универсальностью[7][8].

encyclopaedia.bid

П-800 Оникс и Яхонт — противокорабельные ракеты среднего радиуса действия

ПКР «Оникс» была разработана в НПО Машиностроения в конце 80-х гг. для вооружения боевых кораблей различного тоннажа. Она предназначалась для поражения морских целей, следующих в группе с учетом их приоритета. При этом целеуказание могло выполняться с борта Ка-25Ц, ТУ-95РЦ или ИСЗ системы «Легенда»

Видео запуска ракеты «Яхонт» с (ПБРК) «Бастион»

Алгоритм применения ракеты выглядит следующим образом. Старт осуществляется при помощи РДТТ, который разгоняет ракету до скорости, на которой возможен запуск маршевого СПВРД, обеспечивающего длительный полет на скорости, соответствующей М=2,5. На первом участке полета, который проходит на большой высоте, управление осуществляется бесплатформенной инерциальной системой. После выхода в район цели ракета пикированием переходит на малую высоту, где включается активно-пассивная РГСН, которая обнаруживает цели (в пассивном режиме она может работать не только по сигналам корабельных РЛС, но и с использованием других работающих в это время на борту корабля-цели радиосистем — связных, навигационных, РЭП и т.п.). Затем ГСН выключается, и ракета сближается с группой кораблей противника в режиме «тихого» полета. На завершающем этапе РГСН снова включается, производит выделение ложных целей и по отраженному сигналу самостоятельно определяет приоритет каждой и выбирает основную с помощью бортового компьютера.
Изначально ракета предназначалась для эксплуатации в герметичном и закрытом транспортно-пусковом контейнере, что определило ее малые размеры и складывающееся крыло и оперение.

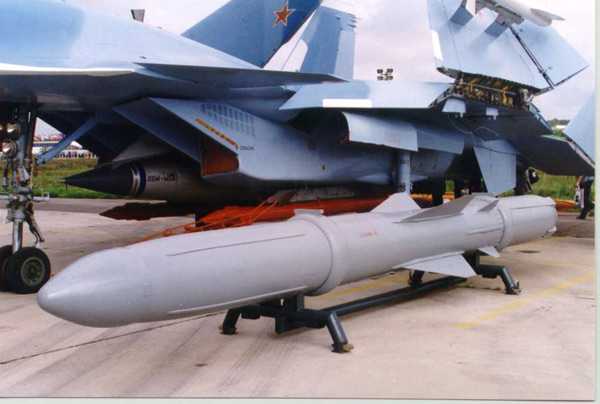

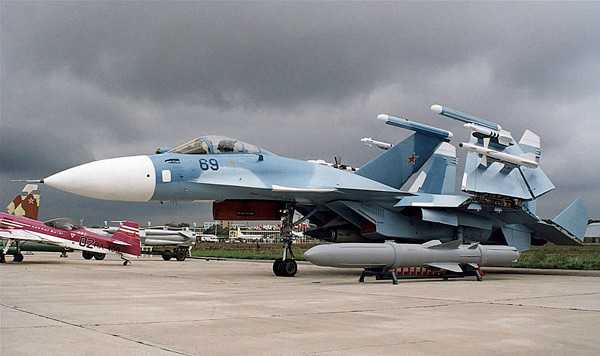

На авиасалоне Жуковский’99 был представлен авиационный вариант ракеты «Яхонт» (экспортное обозначение), предназначенный для вооружения самолетов Ту-142М (МЭ), Су-ЗОМКИ, Су-27ИБ (вариант с комплексом вооружения «Морской Змей» и его экспортное исполнение Су-32ФН), а также гораздо более легкого истребителя-бомбардировщика МиГ-29М (МиГ-33), оснащенного РЛС, способной выделять морские цели и центральным спецпилоном.
Авиационная ПКР «Яхонт» отличается от базового варианта системой крепления на АКУ, наличием обтекателя, прикрывающего лобовой воздухозаборник ПВРД и стекателя. Обтекатель и стекатель сбрасываются перед пуском. Конструкция ракеты предусматривает длительное хранение в негерметичном контейнере, тогда как базовый вариант хранится в среде нейтрального газа.
Поступление ракеты на вооружение ВВС РФ при наличии финансирования ожидается после 2001 г. Кроме того, она предложена на экспорт во всех вариантах и первым заказчиком стал Китай (вариант корабельного старта). Авиационной модификацией могут оснащаться самолеты Су-27СК, Су-30МКИ, Су-32ФН, МиГ-29СМТ и Ту-142МЭ, предлагаемые на экспорт, или другие машины, уже имеющиеся у потенциальных клиентов.

Тактико-технические характеристики крылатой ракеты «Оникс» , «Яхонт»

Дальность стрельбы максимальная, км
300
Высота полета, м
5-15000
Скорость полета, м/с
750
Система управления
инерциальная с РГСН
Стартовая масса ракеты, кг
2500 (авиационная), 3000 (корабельная)
Масса, кг
3900 — в ТПК
Боевая часть: тип/масса, кгпроникающая/до 300
