Пистолет FP-45 Liberator. Бесполезное партизанское оружие » Военное обозрение

В начале 1942 года в Великобритании и США появилось предложение об оказании материальной помощи движению Сопротивления в оккупированных странах Европы и Юго-Восточной Азии. Рассматривались разные варианты помощи, в первую очередь отправка оружия или материальной части для диверсий. По итогам обсуждений было решено делать простейший, но дешевый и массовый однозарядный пистолет. Это изделие осталось в истории под обозначением FP-45 Liberator.

Базовая концепция


Идею заброски оружия партизанам в немецком тылу в оккупированных странах приписывается едва ли не лично Уинстону Черчиллю. В начале 1942 года он якобы предложил доставлять европейским подпольщикам по воздуху комплекты в виде шашки взрывчатого вещества, взрывателя и спичек. При помощи такого комплекта они могли бы устраивать диверсии на вражеских объектах. В исходном виде эта идея развития не получила, но ее серьезно переработали.

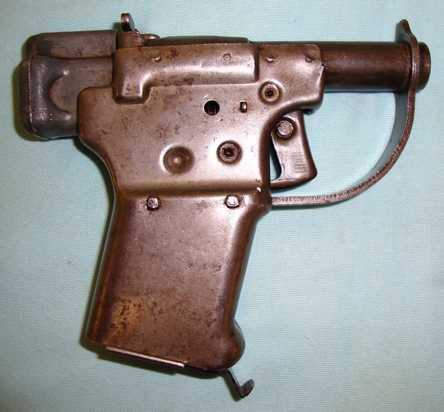

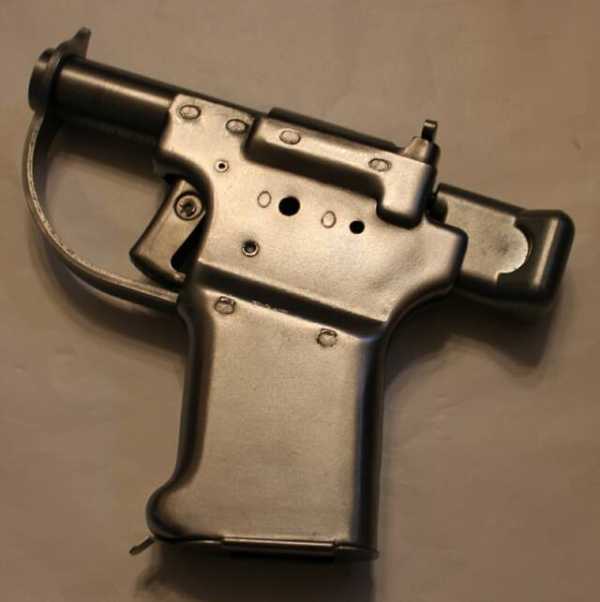

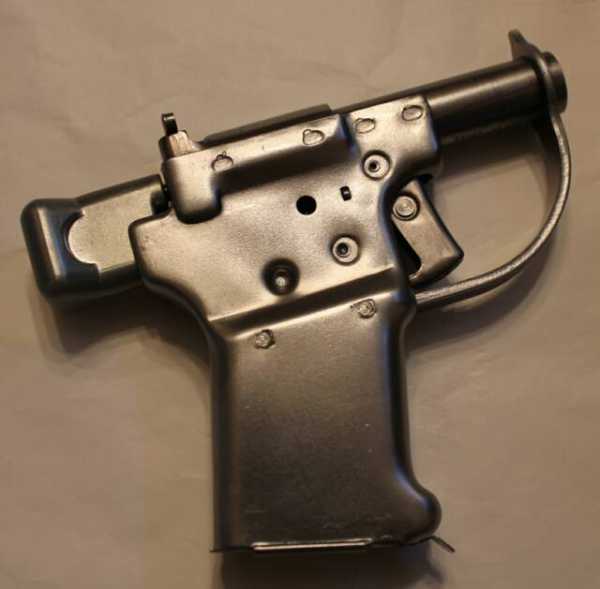

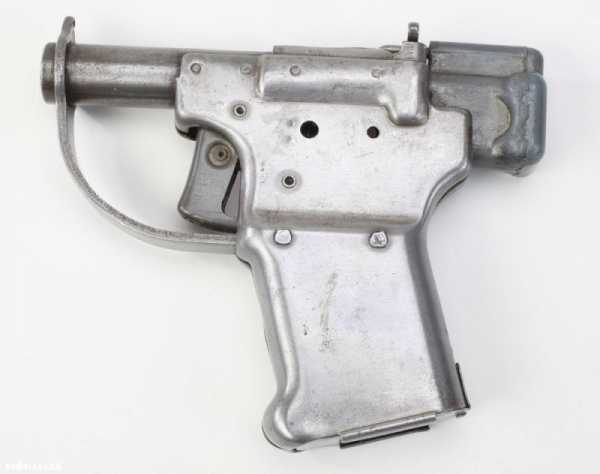

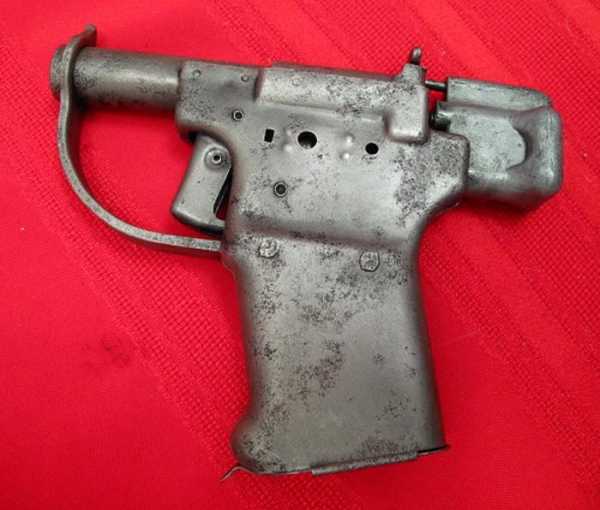

Общий вид пистолета FP-45 Liberator. Фото Rockislandauction.com

Уже в марте того же года американское командование по-своему переосмыслило британские идеи и запустило новую опытно-конструкторскую работу. Предлагалось отказаться от взрывчатки и вместо нее переправлять Сопротивлению стрелковое оружие особого рода. Новый образец должен был отличаться крайней простотой конструкции и дешевизной, что позволяло в минимальное время изготовить и переправить союзникам большое количество оружия.

Считалось, что такие поставки позволят резко повысить боеспособность партизан в тылу Германии и Японии. С помощью не самого совершенного, но рабочего оружия бойцы Сопротивления могли бы ликвидировать часовых или похищать полноценные боевые образцы вооружения. Кроме того, наличие большого количества оружия в тылу, как посчитали в США, должно было негативно сказаться на боевом духе оккупантов.

В марте 1942 года новая концепция оформилась в виде заказа на разработку перспективного образца. Проектирование поручили компании Inland Manufacturing Division – отделению корпорации General Motors из г. Дейтон (шт. Огайо). Работы возглавил конструктор Джордж Хайд, ранее создавший несколько пистолетов-пулеметов и других образцов. Всего через несколько месяцев он разработал следующее изделие, впоследствии ставшее известным как M3 Grease Gun.

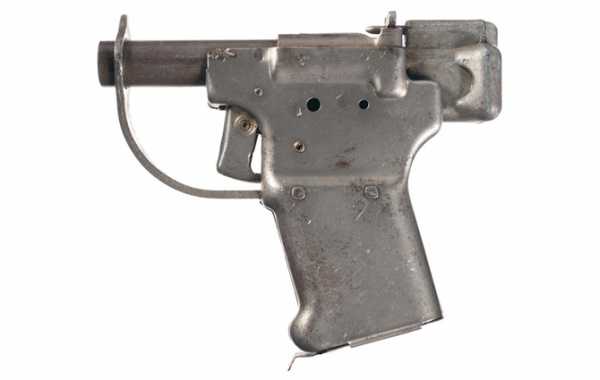

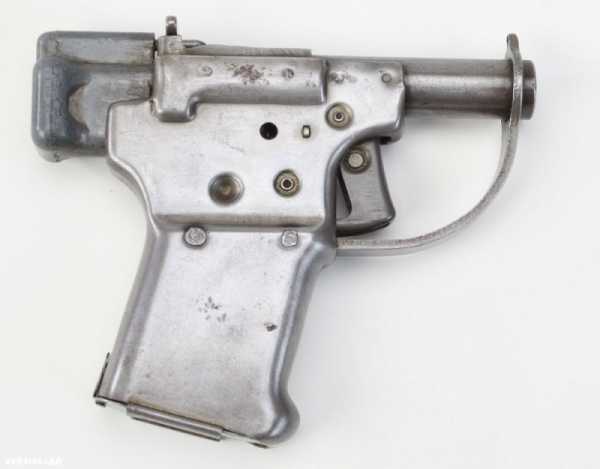

Вид с другой стороны. Фото Rockislandauction.com

Новый проект предусматривал разработку боевого пистолета, но из соображений конспирации ему дали особое обозначение. Его назвали Flare Projector Caliber .45 («Сигнальный пистолет 45-го калибра») или сокращенно FP-45. Также использовалось имя Liberator – «Освободитель».

Простейшая конструкция

Новый проект предусматривал создание максимально простого пистолета под существующий патрон. Вместе с ним разрабатывались некоторые другие средства, необходимые для эксплуатации. Итогом работ стала простейшая в производстве конструкция с весьма низкими характеристиками. На разработку проекта ушло около двух месяцев, и в мае 1942 года пистолет был готов к массовому производству.

Пистолет FP-45 состоял всего из 23 деталей, подавляющее большинство которых изготавливалось штамповкой. Он был компактным, но не слишком легким. За простоту конструкции пришлось заплатить отсутствием какой-либо автоматики и невозможностью быстрой перезарядки. Также оружие не отличалось удобством использования и высокими боевыми качествами. Тем не менее, заказчик посчитал, что все это соответствует базовой концепции.

Основу «Освободителя» составляла рамка, изготовленная из двух штампованных половин. Вверху на них закреплялись ствол и элементы спускового механизма. Нижняя часть рамки, выполнявшая функции рукоятки, оставалась полой. Снизу на ней поместили сдвижную крышку, под которой предлагалось переносить боекомплект. Патроны в количестве 8-10 штук попросту вкладывались внутрь и удерживались на своем месте крышкой.


Патрон .45 ACP. Фото Wikimedia Commons

Пистолет оснастили гладким стволом с патронником под боеприпас .45 ACP (11,43х23 мм). Изначально ствол имел длину 4 дюйма (101,6). Отсутствие нарезки и малая длина ствола должны были негативно сказаться на характеристиках огня. Казенная часть ствола крепилась к рамке через металлическую трубку. На последней сзади имелось отверстие для подачи патрона и направляющие для пластины-затвора. Затвор выполнили в виде Т-образной детали с отверстием под ударник. Его верхняя часть имела вырез и являлась целиком.

Использовался курковый ударно-спусковой механизм двойного действия. Курок выполнили в виде массивного блока, расположенного непосредственно за стволом. Сверху на нем помещался конический ударник. Под стволом внутри рамки находилась боевая пружина с направляющим стержнем: на последнем закреплялся курок. Спусковой крючок был связан с курком через тягу. Отдельный предохранитель не применялся. Для безопасного обращения с оружием спусковой крючок прикрыли изогнутой скобой, соединявшей рамку и дульную часть ствола.

Liberator имел рудиментарные прицельные приспособления. На кольцевой передней части скобы имелась небольшая мушка. Функции целика выполняла прорезь в пластине-затворе. Впрочем, при имеющихся характеристиках оружие не нуждалось в прицеле.

Изделие в сборе имело длину всего 141 мм и весило около 1 фунта (450 г). Короткий гладкий ствол мог разогнать пулю лишь до 250 м/с. Малая скорость и отсутствие стабилизации вращением ограничивали дальность стрельбы несколькими метрами. «Табличная» максимальная эффективная дальность составляла всего 8 ярдов (7,3 м).

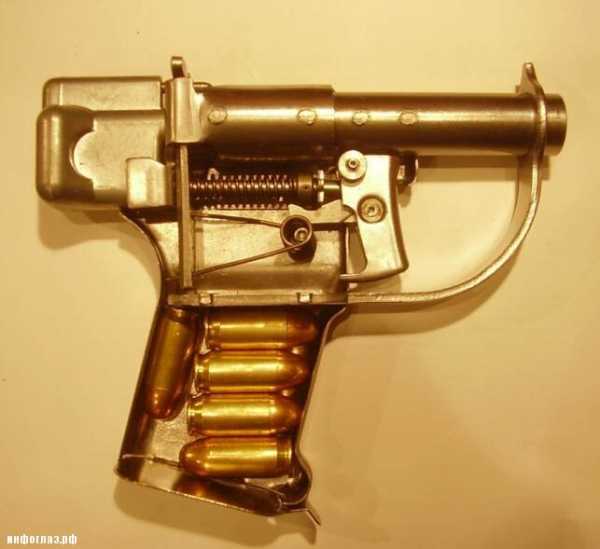

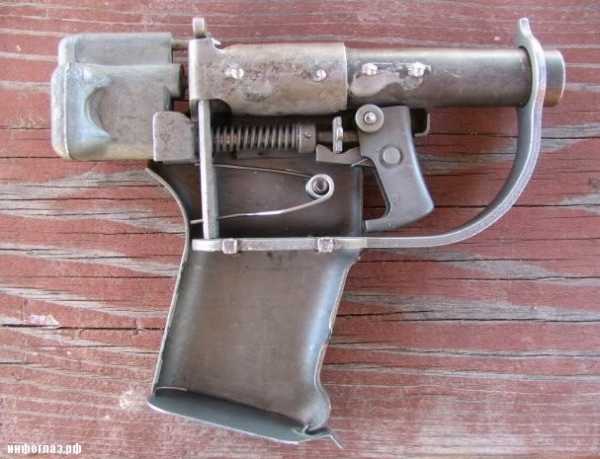

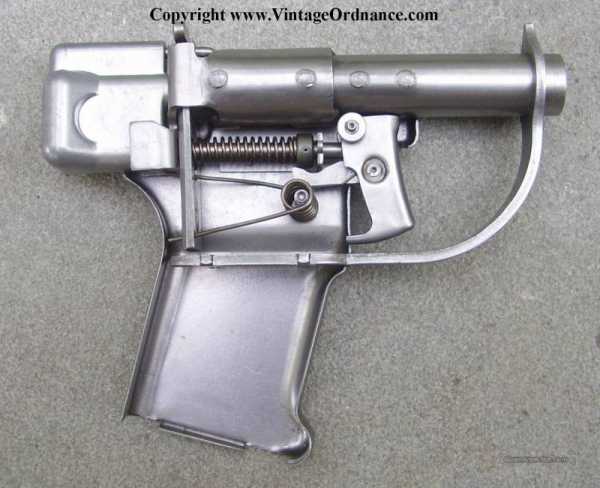

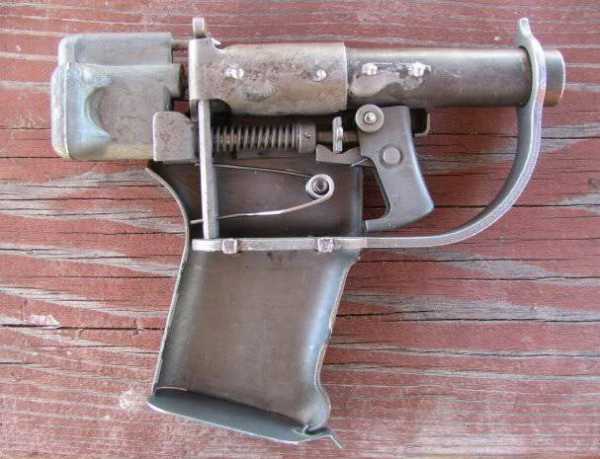

Вид со снятой боковой пластиной рамки. Фото Gunsamerica.com

Пистолет предлагалось поставлять пользователям в квадратных коробках из водостойкого картона. В коробке помещался сам пистолет, 10 патронов типа .45 ACP, деревянный шомпол и простейшая графическая инструкция по использованию оружия. Коробки планировалось упаковывать в ящики по 20 штук, затем в более крупную тару и отправлять партизанам на парашютах или маловысотным сбросом с самолетов.

Принцип действия

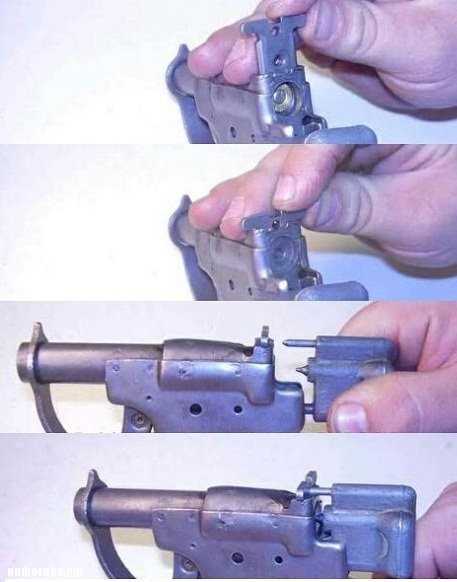

Перед выстрелом стрелок-подпольщик должен был потянуть на себя курок и повернуть его на 90° по часовой стрелке. Затем следовало поднять пластину-затвор и поместить патрон в патронник. После затвор и курок возвращались на место. При нажатии на спусковой крючок осуществлялось отведение курка назад с одновременным сжатием боевой пружины. Освобождаясь, курок резко уходил вперед, и ударник бил по капсюлю.

После выстрела следовало опять отвести курок в сторону и открыть затвор. При помощи деревянного шомпола извлекалась стреляная гильза, и пистолет можно было подготовить к новому выстрелу. Для большего удобства, патроны предлагалось переносить внутри рукоятки под сдвижной крышкой.

Производство и развитие

Изначально выпуск пистолетов FP-45 Liberator планировали развернуть на заводе Inland Manufacturing, но это не устроило материнскую General Motors. Завод «Инленд» и так имел массу оборонных заказов, из-за чего новые пистолеты предложили делать на предприятии Guide Lamp Division (г. Андерсон, шт. Индиана). Вскоре туда прибыла необходимая документация, что позволило запустить серийное производство.

Компания-изготовитель организовала производственную линию, на которой работало 300 мастеров. Крайние простота и технологичность конструкции обеспечили выдающиеся темпы производства. По ряду причин, производство «Освободителей» продолжалось в течение 11 недель и завершилось в августе 1942-го. За это время было изготовлено около миллиона пистолетов со всем оснащением. В среднем, каждый день завод Guide Lamp Division выпускал 13 тыс. комплектов партизанского оружия – почти 45 единиц на каждого рабочего.

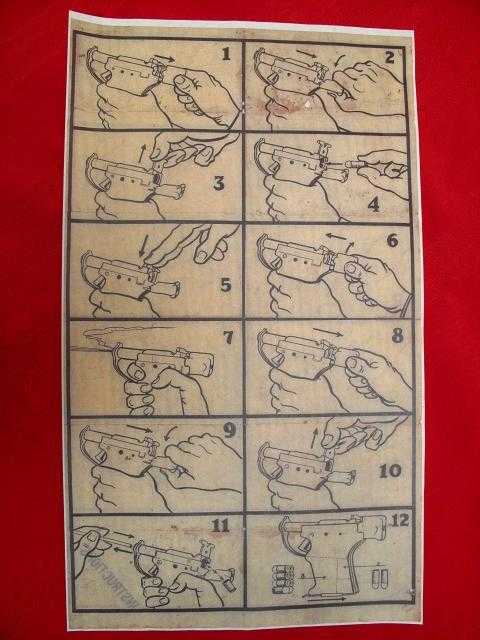

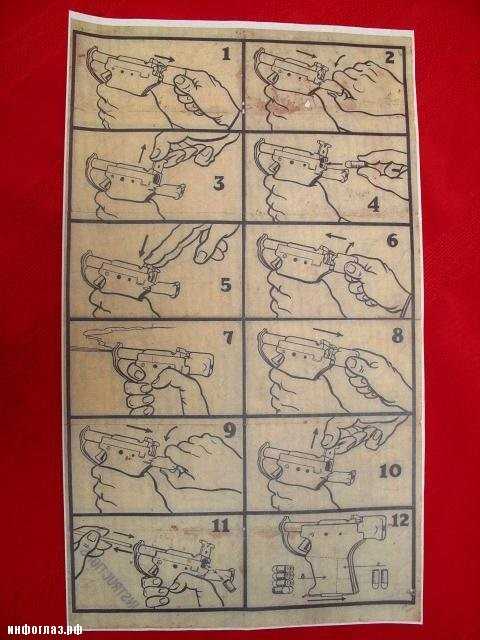

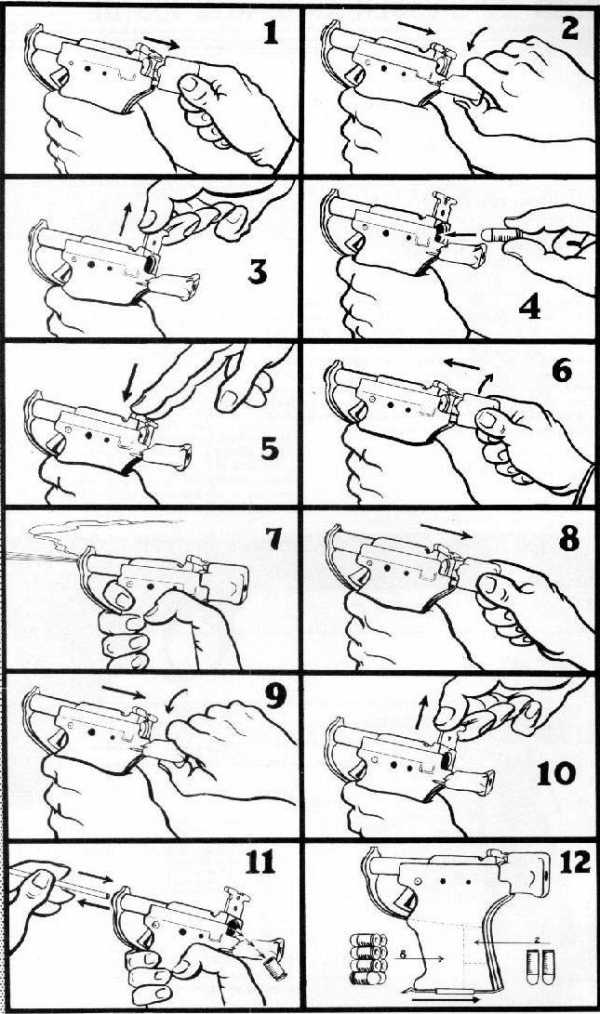

Инструкция по использованию пистолета. Рисунок "OSS Weapons: Special Weapons and Devices"

Технологичность также сказалась на стоимости изделий. Серийный пистолет стоил всего 1,7 доллара (около $26 в нынешних ценах). Комплект в виде FP-45, патронов, шомпола и инструкции с упаковкой стоил 2,10 доллара (менее $33). Таким образом, за все время производства армия США потратила чуть более 2 млн долларов, но закупила колоссальные количества нового оружия.

Следует отметить, что по мере выпуска конструкция пистолета FP-45 изменялась. Так, первая партия на испытаниях показала низкую надежность УСМ: курок мог поворачиваться на своей оси, не попадая ударником в отверстие затвора. Эту проблему решили при помощи дополнительного отверстия наверху затвора и продольного направляющего стержня на курке. В следующих сериях этот узел усилили для повышения надежности.

Небольшой партией собрали пистолеты под патрон 9х19 мм «Парабеллум» – стандартный боеприпас гитлеровской Германии. Такое оружие предлагалось поставлять европейским партизанам. Предполагалось, что они смогут без особого труда добывать необходимые боеприпасы у противника.

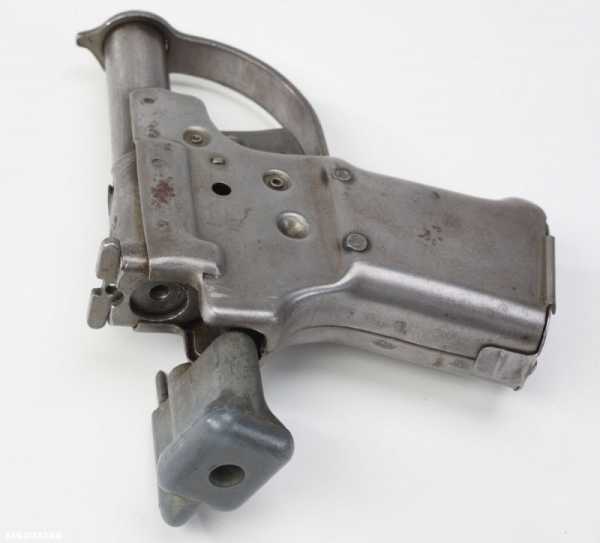

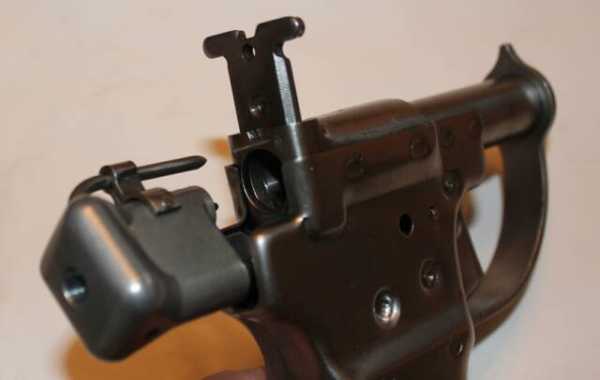

Пистолет во время подготовки к выстрелу: нижняя крышка снята, патроны извлечены, курок повернут в сторону, затвор поднят. Фото Breachbangclear.com

Невысокие огневые характеристики были связаны с малой длиной ствола и отсутствием нарезов. В связи с этим испытывалась модификация пистолета со стволом длиной 10 дюймов. Прирост характеристик оказался недостаточным, и в серию это изделие не пошло.

Известно о существовании опытных двухзарядных пистолетов. Готовый к применению боекомплект помещался в патронниках подвижного горизонтального блока позади укороченного ствола. За исключением конструкции ствола и новых дополнительных устройств, двухзарядный «Освободитель» не отличался от базового пистолета.

Распространение и эксплуатация

К началу июня 1942 года армия США получила первые партии новейшего партизанского оружия. Вскоре полмиллиона пистолетов отправили в Великобританию для дальнейшей переправки французскому Сопротивлению. Верховное командование Соединенных Штатов относилось к пистолетам FP-45 без энтузиазма, и потому темпы его отправки оставались небольшими. Партизанам Франции сбросили всего 25 тыс. комплектов – 5% от наличного количества.

Крупные партии нового оружия доставлялись на Тихий океан для распространения среди подпольных организаций в оккупированных странах. По разным данным, в первые месяцы там «распространили» всего несколько тысяч пистолетов – еще меньше чем в Европе.


Один из немногочисленных двухзарядных "Освободителей". Фото Invaluable.com

К концу лета 1942 года командование разочаровалось в новом партизанском оружии и прекратило закупки новых партий. На складах скопилось около миллиона комплектов и новые поставки не планировались. Впрочем, отсутствие заказов не исключало передачу оружия получателям из оккупированных стран.

Вскоре после окончания производства армия передала 450 тыс. пистолетов недавно образованному Управлению стратегических служб (Office of Strategic Services – OSS). Эта организация теперь отвечала за взаимодействие с подпольщиками и партизанами, и именно ей предстояло распределять оружие и специальные средства. В 1942-44 годах OSS отправляла пистолеты FP-45 отрядам Сопротивления в Греции, Франции, Китае, на Филиппинах и т.д. При этом подавляющее большинство комплектов оставалось на американских складах.

Документальные свидетельства боевого применения пистолетов FP-45 Liberator против бойцов противника отсутствуют. Причины этого неясны. Возможно, партизаны быстро осознавали низкую практическую ценность такого оружия и отказывались от его использования. Впрочем, существует и более суровое объяснение. Подпольщик с «Освободителем» мог совершить только один выстрел практически в упор, после чего оставался беззащитным перед противником с нормальным оружием.

Конец проекта

В связи с низкой боевой ценностью пистолеты FP-45 передавались партизанам в сравнительно малых количествах. Основная масса такого оружия оставалась на складах в США и Великобритании, где и дождалась конца войны. Более не нужные пистолеты вскоре были списаны. Подавляющее большинство изделий Liberator со складов США пошли в переплавку. «Британские» пистолеты вместе с другим оружием отправились в печь или на морское дно.

Некоторое количество пистолетов сохранилось до наших дней. Сейчас это оружие представляет большую коллекционную ценность. «Освободитель» в хорошем состоянии может уйти с аукциона за 2-3 тыс. долларов США. Видя интерес публики, некоторые оружейные компании в последние десятилетия запускали производство современных реплик. По очевидным причинам, такие изделия в разы дешевле оригинальных пистолетов 1942 г. выпуска.

Специальный однозарядный пистолет FP-45 Liberator стал одним из самых массовых образцов стрелкового оружия Второй мировой войны, а по темпам производства он, вероятно, не имел себе равных. Однако такие рекорды не помогли ему поступить в полноценную эксплуатацию и решать все поставленные задачи. Причины таких результатов проекта достаточно просты. В основе пистолета лежала интересная, но не слишком удачная концепция «одноразового» оружия для партизан, которой не удалось оправдать себя на практике. Кроме того, специфическая конструкция резко ограничивала характеристики и практическую ценность оружия.

Все это привело к известным итогам. США выпустили около миллиона простых и дешевых пистолетов, но подавляющее их большинство так и осталось на складах, откуда отправилось прямо на утилизацию. Часть оружия все же добралась до своих эксплуатантов, но ни разу не была использована по прямому назначению. Пистолет FP-45 Liberator остался яркой, но бесполезной страницей в истории вооружений США.

По материалам:
http://forgottenweapons.com/
https://militaryfactory.com/
https://thefirearmblog.com/
https://breachbangclear.com/
https://gunsamerica.com/
https://rockislandauction.com/
OSS Weapons: Special Weapons and Devices. Washington: Special weapons and devices research and development branch OSS, 1944.

topwar.ru

Пистолет FP-45 Liberator однозарядный

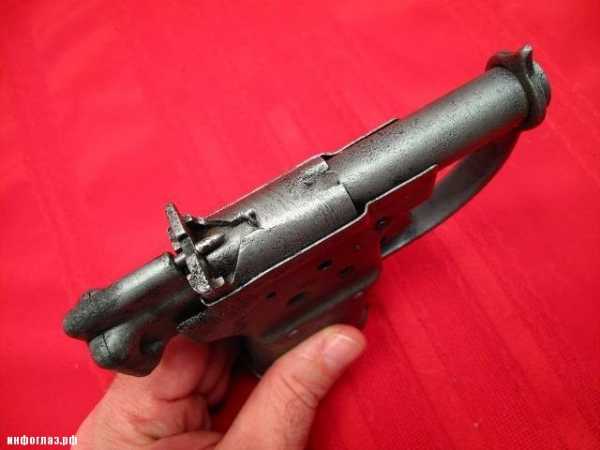

Пистолет FP-45 Liberator

Пистолет FP-45 Liberator представляет собой весьма примитивное однозарядное личное огнестрельное оружие, простое и дешевое в массовом производстве. FP-45 на первый взгляд можно принять за кустарную поделку, однако это все же весьма интересный образец стрелкового оружия Второй Мировой войны. Liberator не получил такую известность, как знаменитые немецкие пистолеты-пулеметы MP.40, советские ППШ-41, английские СТЕН или американские самозарядные винтовки М1, став одним из оружейных казусов, редким экспонатом музеев и частных коллекций. Тем не менее, у этого, весьма своеобразного пистолета, довольно интересная история.

Обозначение «FP-45» означает Flare Projector - «ракетница» или «сигнальный пистолет», а наименование «Liberator» - «Освободитель». При его производстве очень широко использовалась штамповка из стального листа, что делало оружие максимально дешевым и позволяло вести изготовление крупными партиями за короткое время. Для стрельбы использовался крупнокалиберный пистолетный патрон .45 ACP (11,43х23). Эффективная стрельба из этого оружия может вестись на дистанции 1-4 метра. Но рассмотрим подробнее историю создания этого необычного оружия.

Управление стратегических служб (англ. Office of Strategic Services, OSS) созданное 13 июня 1942 г., на основе которого после войны было создано ЦРУ, и Объединенный Комитет психологической войны пришли к выводу, что для содействия вооруженным силам США в войне с Японией на островах Тихого океана и в странах Дальнего Востока необходимо в массовом порядке наладить снабжение оружием отрядов сопротивления в этом регионе. Однако поставки оружия в оккупированные территории являлись рискованным предприятием, включая попадание современных образцов предназначенного для партизан вооружения силам противника, к тому же в большом количестве.

В результате было принято решение спроектировать специальное оружие для повстанческих сил, которое было бы простым в применении, компактным и легким, максимально дешевым по себестоимости и в массовом производстве, но в то же время давало бы возможность партизанам наносить противнику урон в живой силе, захватывая при этом его оружие в качестве трофея. Основной идеей плана было производство и поставка оружия силам сопротивления в таких количествах, что оккупанты никогда бы не смогли захватить большую его часть.

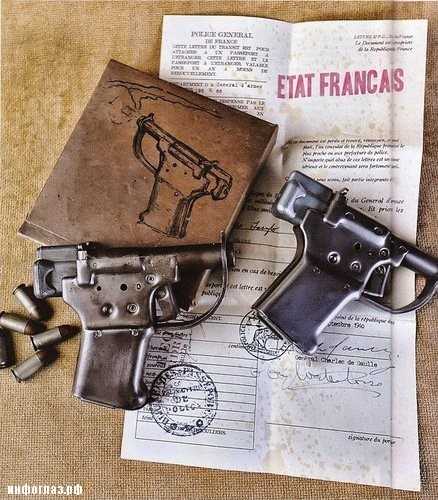

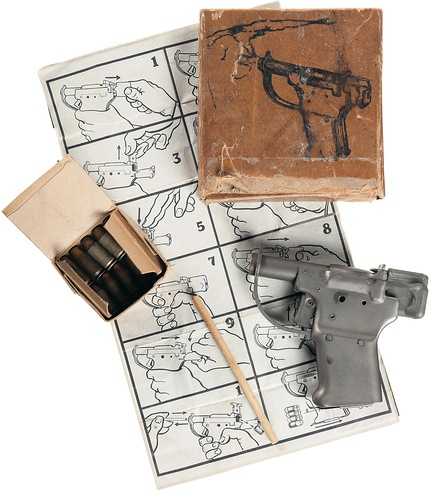

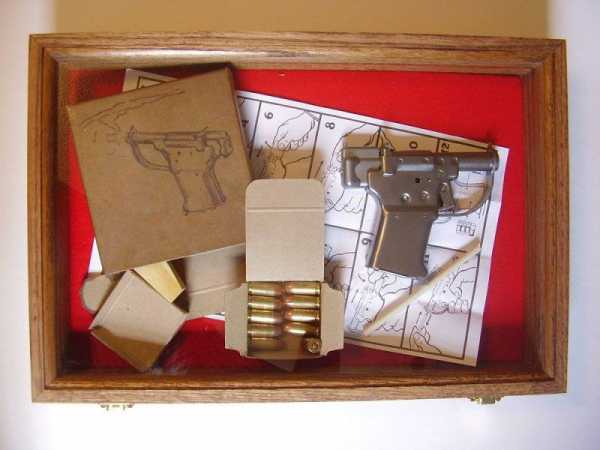

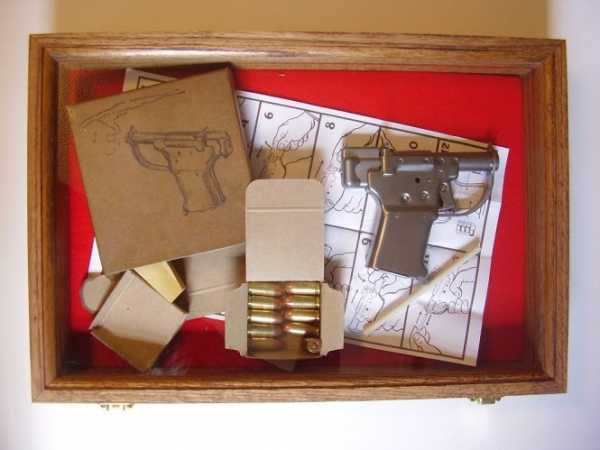

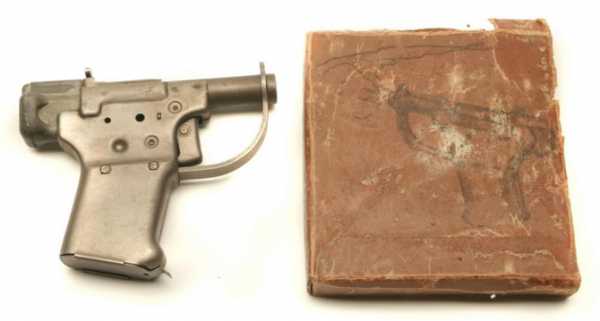

Пистолет FP-45 Liberator с коробкой для него

Результатом проведенных изысканий на эту тему стал заказ Объединенного Комитета психологической войны на малогабаритный однозарядный пистолет под штатный американский пистолетный патрон .45 АСР. В 1942 году комитет выдал начальнику отдела специальных операций УСС полковнику Престону Гудфеллоу рекомендацию о разработке максимально дешевого, технологичного и простого пистолета для вооружения партизан. Такое оружие было разработано конструкторской группой под руководством Джорджа Хайда, конструктора пистолета-пулемета M3 «Grease Gun», а проект получил кодовое название Flare Projector Caliber .45 («Флэр прожектор ФП-45», англ. «сигнальный пистолет»).

Заказ на выпуск 1 миллиона экземпляров данного оружия на общую стоимость в 1712767 долларов США получила компания «Гайд Лэмп» (Guide Lamp), являвшаяся подразделением концерна «Дженерал Моторс». Такой объем выпуска был выбран исходя из расчета того, что если из каждого пистолета будет убит хотя бы один солдат противника, то это спасет жизни сотен тысяч солдат союзников. Компания «Гайд Лэмп» была выбрана для такой задачи, так как имела большой опыт по производству изделий штамповкой из стального листа различного профиля и соответствующие производственные мощности. Пистолет получился действительно простым и технологичным. Он состоял из штампованного корпуса с рукояткой и ударно-спусковой скобой, затвора, спускового механизма и ствола, а в общей сложности всего из 23 деталей.

Кроме ствола, практически все детали производились штамповкой. Ствол, имевший гладкий канал, крепился в губках верхней части корпуса. Рукоятка, являвшаяся также корпусом пистолета, выполнялась из двух симметричных деталей, штампованных из тонкого стального листа. Спусковая скоба крепилась в рукоятке, плавно загибалась вверх и охватывала дульную часть ствола. Верхняя часть спусковой скобы выполняла функцию мушки. Затвор представлял собой перемещавшуюся вертикально плоскую стальную пластину, при помощи которой вручную запирался канал ствола. Вверху этой пластины имелась прорезь, служившая целиком, а в центре имелось отверстие для ударника.

Ударно-спусковой механизм состоял из поворотного ударника, массивная задняя часть которого отливалась из цинка, с бойком посередине и штампованного спускового крючка со спусковой тягой. Внизу рукоятка имела закрывавшаяся сдвижной крышкой полость, в которой размещались десять запасных патронов. Эта полость не являлась магазином пистолета, а представляла собой носимый непосредственно в оружии своеобразный патронташ. 8 патронов были упакованы в пачку из водонепроницаемого картона, в то время как два других размещались отдельно от них, так как предполагалось, что после израсходования боекомплекта пистолет можно будет выбросить и далее использовать захваченное у противника «полноценное» оружие.

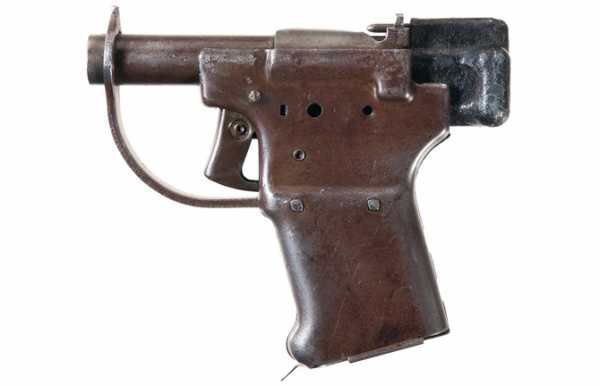

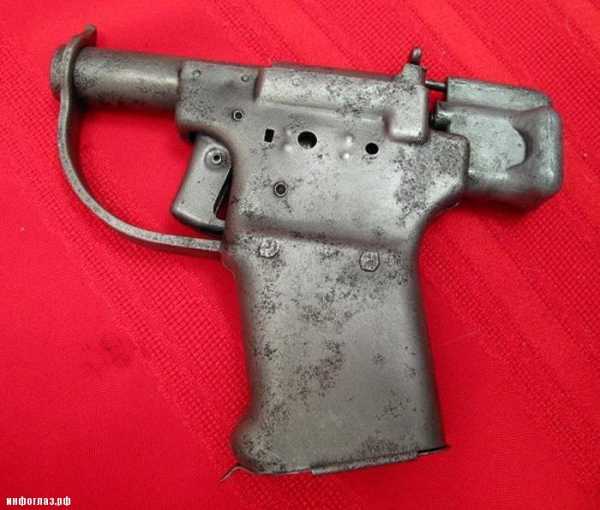

Пистолет FP-45 Liberator

Для заряжания требовалось осуществить ряд действий - извлечь из полости в рукоятке патрон, оттянуть назад ударник и повернуть его влево на 90 градусов, вытянуть вверх пластину-затвор, вложить патрон в патронник, запереть ствол опустив затвор вниз и вернуть ударник в прежнее положение. Боек ударника займет положение перед капсюлем патрона. Сам ударник теперь находится во взведенном положении, а для выстрела остается нажать на спусковой крючок. Для извлечения стрелянной гильзы после выстрела необходимо снова оттянуть назад и повернуть ударник, вытянуть вверх затвор, а затем вытолкнуть стрелянную гильзу при помощи отдельного стержня-экстрактора, либо другого подходящего предмета.

Однако у компании Guide Lamp отсутствовал опыт проектирования стрелкового оружия, что сказалось на ранних экземплярах FP-45. При нажатии на спуск ударник мог повернуться так, что боек не попадал в отверстие затвора. Это было устранено введением в конструкцию ударника центрирующий стержня, размещенного над бойком, а в верхней части пластины-затвора стали делать отверстие под него. Стержень проходил в отверстие затвора, фиксируя положение ударника и его бойка. Однако была выявлена недостаточная прочность крепления стрежня, что было устранено его усилением в «третьей модели» этого оружия.

За лето 1942 г. «Гайд Лэмп» смогла наштамповать около миллиона пистолетов FP-45 со средним темпом одна штука за 7,5 секунды, что стало возможным благодаря исключительной технологичности этого оружия и простоте его конструкции. По темпу производства пистолету FP-45 не было равных, благодаря чему появилась шутка о том, что «он производился быстрее, чем заряжался». Себестоимость каждого пистолета FP-45 составила всего 1,72 доллара США. Основную часть выпуска составляли FP-45 «третьей модели». Когда необходимость в секретности отпала в связи с массовым производством, пистолету присвоили собственное, по-американски довольно таки громкое, название «Liberator» - «Освободитель». Большой объем производства позволил расширить географию поставок этого оружия и снабжать им движения сопротивления в Европе.

Технически, пистолет FP-45, так же известный под прозвищем «Вулворсган» (Woolworth gun), обладает общей длиной 141 мм, длиной ствола 102 мм и массой в 454 г. без патронов в рукоятке и патроннике. Начальная скорость пули составляет 250 м/с, а ее дульная энергия - 465 Дж. Максимальная прицельная дальность формально была установлена в 25 ярдов (22.8 м), однако в реальности дистанция эффективной прицельной стрельбы не превышала четырех метров из-за не имевшего нарезов гладкого ствола с большими допусками. Выстрел из пистолета FP-45 Liberator был впечатляющим – сильный грохот в сочетании с большим дульным пламенем, что являлось результатом малой длины ствола, в котором пороховой заряд не успевал сгорать полностью. Отдача была также значительной по причине малой массы оружия. Об удобстве удержания с такой рукояткой говорить не приходилось.

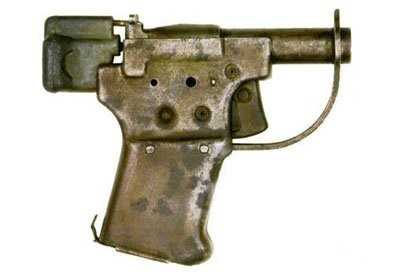

Пистолет FP-45 Liberator

Разумеется, на пистолете не ставились клейма изготовителя. FP-45 помещался в коробку вместе с 10 патронами, инструкцией-комиксом и деревянным стержнем-экстрактором. Инструкция была рассчитана на самый широкий кругу пользователей, так как в ней не содержалось ни единого слова, которые заменялись вполне доходчивыми и наглядными рисунками. Пользователю «Освободителя» вполне было достаточно такой инструкции, так как это оружие не было рассчитано на длительную службу и уход с разборкой, чисткой и смазыванием. Один такой комплект из оружия, патронов, упаковки, инструкции и стержня-экстрактора стоил всего 2 доллара и 10 центов.

Коробки для пистолета изготавливались из картона, пропитанного парафином. Однако некоторая часть пистолетов просто обертывалась промасленной бумагой. Пистолеты «Освободитель» сбрасывались силам сопротивления с воздуха. Для сброса оружия использовались контейнеры, вмещавшие по 20 комплектов и весом по 22,7 кг. Благодаря простой конструкции пистолета, комплекты могли сбрасываться как с парашютом, так и без - с бреющего полета.

Пистолет FP-45 Liberator, помимо упомянутых выше трех вариантов, имел и три модификации. Одной из них был пистолет под распространенный в Европе патрон 9х19. Другой «Освободитель» был предложен с глушителем, для бесшумного применения, однако большие габариты и более высокая стоимость такого оружия лишала его самых главных преимуществ - компактности и низкой стоимости. Еще одной модификацией был двухзарядный вариант, имевший подвижный блок патронников. За стволом размещался горизонтальный блок с двумя каморами под патроны .45 АСР. После производства выстрела из левого патронника стрелок заново взводил ударник, перемещал блок влево и производил следующий выстрел. Все эти модификации так и не пошли в массовое производство.

Не смотря на малую стоимость и большой объем выпуска этого оружия, OSS никогда не рассматривало практичность его массовых поставок в Европу, предпочитая сбрасывать контейнеры с FP-45 силам сопротивления на Филиппинах и в Китае. К тому же, специалисты OSS признавали более «психологическое» действие и значение снабжения этим оружием повстанцев, чем поддержку вооруженных сил в виде дополнительных потерь противника в живой силе от его применения. FP-45 являлся не более чем одноразовым пистолетом последнего шанса для стрельбы в упор. После применения «Освободителя», его владелец должен был незамедлительно подобрать оружие убитого противника. Боекомплект «Либерейтора», по сути, был нужен лишь для тренировки перед одним решающим выстрелом.

Инструкция к пистолету FP-45 Liberator

Всего в Великобританию для сброса силам сопротивления в Европе с бомбардировщиков, вместе с другим оружием, боеприпасами и взрывчаткой было поставлено 500000 пистолетов FP-45. Известно, что «Освободители» сбрасывались югославским партизанам. Куда более эффективным оружием, поставлявшимся англичанами партизанским движениям на континенте стал пистолет-пулемет СТЕН, который действительно сыграл роль поддержки действий вооруженных сил союзников. Оставшиеся в Великобритании после войны «Либерейторы» были уничтожены за ненадобностью. Основную часть пистолетов FP-45 американцы сбросили над Филиппинами, Индонезией и Китаем. Не сохранилось даже приблизительных данных по количеству «Либерейторов», доставшихся силам сопротивления в этом регионе.

«Освободители» никогда не выдавали каким-либо военным формированиям США или союзных держав. Нет также документов, подтверждающих хотя бы один случай реального боевого применения FP-45. На смену FP-45 пришел пистолет Deer Gun, разработанный для ЦРУ в 1964 году, так как большинство из оставшихся «Освободителей» было уничтожено после войны. Сегодня оригинальный пистолет FP-45 Liberator в хорошем состоянии может стоить около 1200 долларов США, с оригинальной коробкой - плюс дополнительные 500, с оригинальной крайне редкой инструкцией стоимость может превышать 2000 долларов. Но в США желающие приобрести пистолет FP-45 Liberator имеют возможность выбрать его реплику от компании Vintage Ordnance Co. стоимостью около 600 долларов США.

Технические характеристики пистолета FP-45 Liberator

  • Калибр: .45 ACP
  • Длина оружия: 141 мм
  • Длина ствола: 102 мм
  • Масса без патронов: 454 г.
  • Начальная скорость пули: 250 м/с
  • Дульная энергия: 465 Дж
  • Однозарядный пистолет

Пистолеты

www.armoury-online.ru

Пистолет Либерейтор (Liberator) FP-45 » Военное обозрение

противоречивых видов оружия. Существуют несколько точек зрения на этот пистолет: это удачный PR-ход американского правительства и попытка заработать на войне, это элемент психологической войны, это стрелковое оружие, предназначенное для партизанского движения. На мой взгляд, каждая из этих версий в чем-то справедлива. Необходимость обеспечения оружием повстанческого движения и сил сопротивления в Филиппинах и Китае в период войны с Японией (во время Второй Мировой Войны) осознавали специалисты Управления Стратегических Служб США (Office of Strategic Services, OSS) и Объединенный Комитет психологической войны. Именно сотрудниками данных служб было принято решение о разработке оружия, простого в применении, компактного и максимально дешевого. Основная идя была в том, чтобы забросить в тыл противника данное оружие в таких количествах, чтобы полностью изъять его противник не имел возможности. Осознание противником того, что где-то на территории имеются вооруженные группы в достатке снабженные огнестрельным оружием имело колоссальный психологический эффект.


Пистолет Либерейтор (Liberator) FP-45 был разработан группой конструкторов под руководством Джорджа Хайда под кодовым названием Flare Projector Caliber .45 (пистолет ракетница 45 калибра). Конструкция представляла собой кроме ствола еще 22 детали, большая часть которых были выполнены методом штамповки. Заказ на изготовления одного миллиона пистолетов Liberator FP-45 был поручен компании «Гайд Лэмп» (Guide Lamp) филиала «Дженерал Моторс» по той причине, что хотя компания и не имела опыта в выпуске стрелкового оружия, но обладало оборудованием и наработанной технологией по выпуску штампованных изделий из листового металла. Сумма заказа превысила 1.7 миллионов долларов США. Благодаря высокой технологичности пистолета за 6 месяцев 1942 года в г. Андерсон (штат Индиана) предприятием с штатом сотрудников примерно в 300 человек, было изготовлено 1 миллион экземпляров пистолета Либерейтор (Liberator). Пистолет вошел в историю, как самый быстро изготавливаемый. На изготовление одного пистолета требовалось 7.5 секунд (к слову сказать, на перезарядку оружия требовалось гораздо больше времени). Себестоимость пистолета составила 1.72 доллара (в ценах 1942 года).

Пистолет упаковывали в коробку из картона, пропитанного парафином, с 10 патронами, инструкцией в виде рисунков и деревянным стержнем-экстрактором. Подобный комплект уже стоил 2.1 доллар США. Пистолету дали наименование Liberator (освободитель), хотя за низкое качество оружие называли так же Woolworth gun.

Пистолеты разбрасывали над захваченной оккупантами территорией в контейнерах по 20 комплектов, используя как парашютный сброс, так и простой выброс с небольшой высоты. Основная часть оружия была сброшена над Филиппинами, Индонезией и Китаем, однако из-за большого количества выпущенных пистолетов, оружие так же сбрасывали над Европой: над Францией, югославским партизанам, странам балканского полуострова.

Пистолет Либерейтор (Liberator) FP-45 имеет гладкий ствол длиной всего 102 мм, патронник которого предназначен для размещения патронов калибра 0.45 ACP.

Ствол крепится в верхней части рамки.

Спусковая скоба охватывает ствол и крепится вторым концом в рукоятке. Верхняя часть спусковой скобы выполняет роль мушки. Рукоять пистолета состоит из двух симметричных штампованных половинок.

Затвор выполнен в виде простой пластины, которая перемещается вертикально и в нижнем положении запирает канал ствола. Пластина имеет в верхней части прорезь которая служит целиком. В центральной части пластины имеется отверстие для ударника.

Ударно-спусковой механизм состоит из штампованных спускового крючка, спусковой тяги, связанной с подпружиненным массивным поворотным ударником с бойком в центральной части.

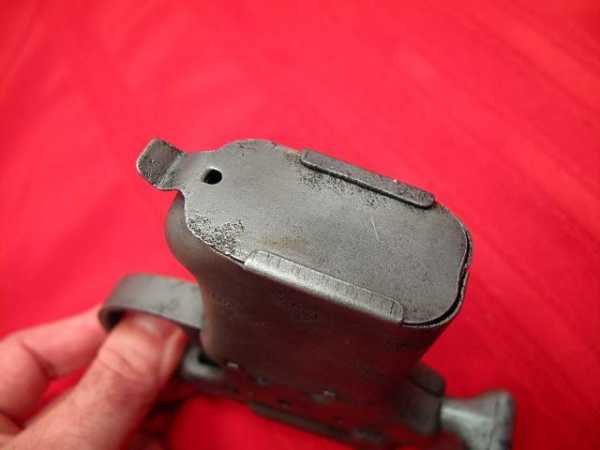

Рукоятка пистолета в нижней части имеет сдвижную крышку под которой в полости размещают 10 запасных патронов (8 горизонтально и 2 вертикально).

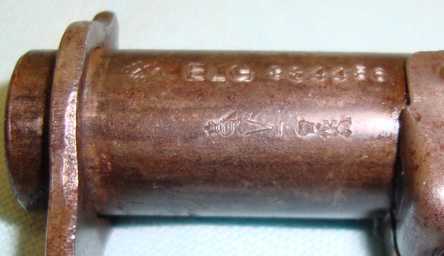

В большинстве источников указывается, что на поверхности пистолета отсутствовали какие-либо маркировочные обозначения. Однако я на одном из аукционов увидел пистолет с маркировкой на левой части поверхности ствола.

Пистолет Либерейтор (Liberator) FP-45 имеет длину 141 мм, массу без патронов 445 гр., скорость пули 245-250 м/с, прицельная дальность около 22.8 м. Фактическая дальность эффективной стрельбы не превышала 4-8 метров, так как ствол не имел нарезов и был короткий, порох попросту не успевал полностью сгореть в канале ствола.
Подробнее с конструкцией пистолета Вы можете ознакомиться, совершенно бесплатно скачав Чертежи пистолета Либерейтор (Liberator) FP-45 на странице Shop.HistoryPistols.ru.

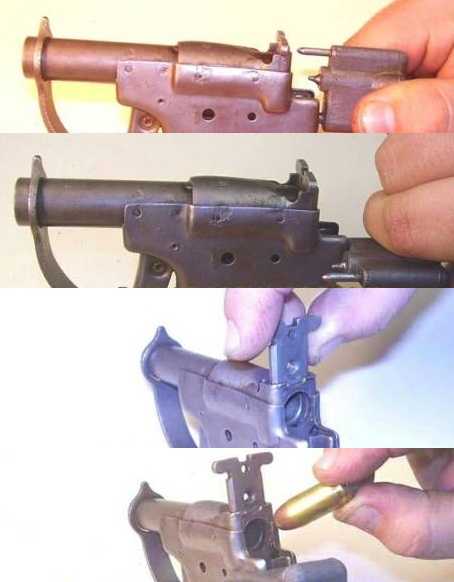

Для снаряжения пистолета необходимо было извлечь из рукоятки патрон, предварительно сдвинув крышку в нижней части рукоятки. Ударник оттягивали назад и поворачивали влево на 90 градусов. Пластину-затвор по пазам казенника перемещали вверх и вставляли в патронник ствола патрон. Затем запирали ствол, опуская пластину-затвор в нижнее положение, а ударник поворачивали на 90 градусов в исходное положение. В результате ударник вставал на боевой взвод, а боек располагался точно напротив отверстия в центре пластины-затвора и напротив капсюля патрона. После нажатия на спусковой крючок происходит выстрел.

Для извлечения гильзы и перезаряжания необходимо вновь оттянуть и убрать влево ударник, пластину-затвор поднять вверх, а гильзу извлечь с помощью деревянного стержня-экстрактора или подручными предметами, после чего вновь зарядить оружие.

Пистолет Либерейтор (Liberator) FP-45 выпускался в виде трех серий.

У пистолетов первой серии из-за недоработки конструкции, часто происходили перекосы ударника, боек которого не всегда попадал в отверстие пластины-затвора.

Во второй серии данный недостаток попытались устранить, предусмотрев в конструкции наличие направляющего центрирующего стержня, который расположили над бойком. В пластине затвора было изготовлено отверстие под данный стержень. Стержень позволил центрировать положение ударника и его бойка относительно отверстия пластины-затвора.

Третья серия позволила устранить недостатки прочности крепления центрирующего стержня – он был усилен.

Кроме трех серий пистолет выпускался так же в нескольких опытных модификациях. Одна представляла собой пистолеты, имевшие более длинный ствол и позволявшие увеличить дистанцию прицельного выстрела.
Другая модификация пистолета предназначена была в качестве оружия, которое должно было сбрасываться над территорией Европы. Данные пистолеты изготавливали по распространенный в Европе патрон 9×19 Luger (Parabellum).

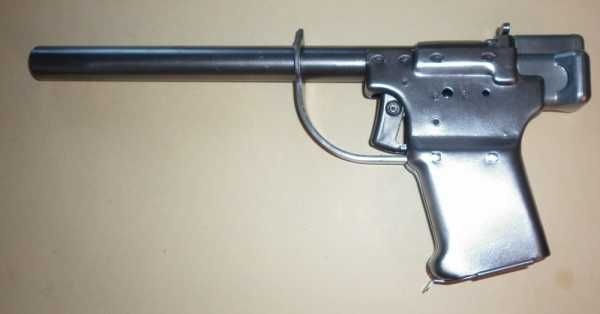

Выпускался пистолет Либерейтор (Liberator) FP-45 с глушителем для бесшумной стрельбы.
Предлагали для применения двухзарядный пистолет, в котором имелся подвижный горизонтально расположенный блок патронников, размещенный за стволом под патрон 0.45 ACP. После первого выстрела, патронник перемещался, ударник взводился и пистолет был готов ко второму выстрелу.
Однако все экспериментальные образцы не выпускались в большом количестве, так как все они были лишены основных достоинств обычного пистолета Либерейтор (Liberator) FP-45: низкой стоимости, компактности и простоты в обращении.

Пистолет Либерейтор (Liberator) FP-45 пользуется спросом у коллекционеров и любителей оружия. Современные реплики данного оружия выпускает фирма Vintage Ordnance Co. стоимостью примерно 600 долларов.

Оригинальные пистолеты оставшиеся после войны продаются на аукционах в зависимости от состояния по цене от 800 долларов. Цена на пистолет в родной картонной упаковке с оригинальной инструкцией по применению может превышать 2500 долларов США.

topwar.ru

Пистолет Либерейтор (Liberator FP-45) и его разновидности

Пистолет Либерейтор (Liberator – освободитель) FP-45 один из противоречивых видов оружия. Существуют несколько точек зрения на этот пистолет: это удачный PR-ход американского правительства и попытка заработать на войне, это элемент психологической войны, это стрелковое оружие, предназначенное для партизанского движения. На мой взгляд, каждая из этих версий в чем-то справедлива. Необходимость обеспечения оружием повстанческого движения и сил сопротивления в Филиппинах и Китае в период войны с Японией (во время Второй Мировой Войны) осознавали специалисты Управления Стратегических Служб США (Office of Strategic Services, OSS) и Объединенный Комитет психологической войны. Именно сотрудниками данных служб было принято решение о разработке оружия, простого в применении, компактного и максимально дешевого. Основная идя была в том, чтобы забросить в тыл противника данное оружие в таких количествах, чтобы полностью изъять его противник не имел возможности. Осознание противником того, что где-то на территории имеются вооруженные группы в достатке снабженные огнестрельным оружием имело колоссальный психологический эффект.

Пистолет Либерейтор (Liberator) FP-45 был разработан группой конструкторов под руководством Джорджа Хайда под кодовым названием Flare Projector Caliber .45 (пистолет ракетница 45  калибра). Конструкция представляла собой кроме ствола еще 22 детали, большая часть которых были выполнены методом штамповки. Заказ на изготовления одного миллиона пистолетов Liberator FP-45 был поручен компании «Гайд Лэмп» (Guide Lamp) филиала «Дженерал Моторс» по той причине, что хотя компания и не имела опыта в выпуске стрелкового оружия, но обладало оборудованием и наработанной технологией по выпуску штампованных изделий из листового металла. Сумма заказа превысила 1.7 миллионов долларов США. Благодаря высокой технологичности пистолета за 6 месяцев 1942 года в г. Андерсон (штат Индиана) предприятием с штатом сотрудников примерно в 300 человек, было изготовлено 1 миллион экземпляров пистолета Либерейтор (Liberator). Пистолет вошел в историю, как самый быстро изготавливаемый. На изготовление одного пистолета требовалось 7.5 секунд (к слову сказать, на перезарядку оружия требовалось гораздо больше времени). Себестоимость пистолета составила 1.72 доллара (в ценах 1942 года).

Пистолет упаковывали в коробку из картона, пропитанного парафином, с 10 патронами, инструкцией в виде рисунков и деревянным стержнем-экстрактором. Подобный комплект уже стоил 2.1 доллар США. Пистолету дали наименование Liberator (освободитель), хотя за низкое качество оружие называли так же Woolworth gun.

Пистолеты разбрасывали над захваченной оккупантами территорией в контейнерах по 20 комплектов, используя как парашютный сброс,  так и простой выброс с небольшой высоты. Основная часть оружия была сброшена над Филиппинами, Индонезией и Китаем, однако из-за большого количества выпущенных пистолетов, оружие так же сбрасывали над Европой: над Францией, югославским партизанам, странам балканского полуострова.

Пистолет Либерейтор (Liberator) FP-45 имеет гладкий ствол длиной всего 102 мм, патронник которого предназначен для размещения патронов калибра 0.45 ACP.

Ствол крепится в верхней части рамки.

Спусковая скоба охватывает ствол и крепится вторым концом в рукоятке. Верхняя часть спусковой скобы выполняет роль мушки. Рукоять пистолета состоит из двух симметричных штампованных половинок.

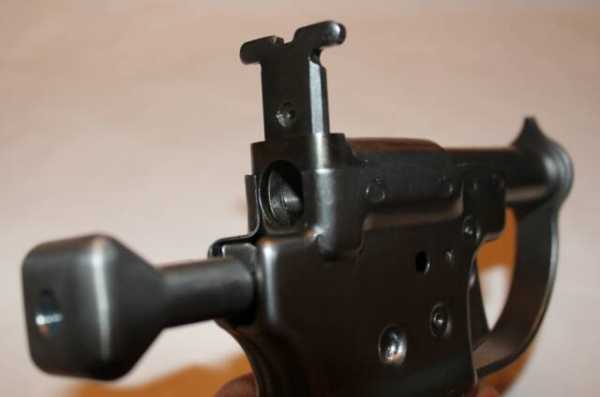

Затвор выполнен в виде простой пластины, которая перемещается вертикально и в нижнем положении запирает канал ствола. Пластина имеет в верхней части прорезь которая служит целиком. В центральной части пластины имеется отверстие для ударника.

Ударно-спусковой механизм состоит из штампованных спускового крючка, спусковой тяги, связанной с подпружиненным массивным поворотным ударником с бойком в центральной части.

Рукоятка пистолета в нижней части имеет сдвижную крышку под которой в полости размещают 10 запасных патронов (8 горизонтально и 2 вертикально).

В большинстве источников указывается, что на поверхности пистолета отсутствовали какие-либо маркировочные обозначения. Однако я на одном из аукционов увидел пистолет с маркировкой на левой части поверхности ствола.

Пистолет Либерейтор (Liberator) FP-45 имеет длину 141 мм, массу без патронов 445 гр., скорость пули 245-250 м/с, прицельная дальность около 22.8 м. Фактическая дальность эффективной стрельбы не превышала 4-8 метров, так как ствол не имел нарезов и был короткий, порох попросту не успевал полностью сгореть в канале ствола.
Подробнее с конструкцией пистолета Вы можете ознакомиться, совершенно бесплатно скачав Чертежи пистолета Либерейтор (Liberator) FP-45 на странице Shop.HistoryPistols.ru.

Для снаряжения пистолета необходимо было извлечь из рукоятки патрон, предварительно сдвинув крышку в нижней части рукоятки. Ударник оттягивали назад и поворачивали влево на 90 градусов. Пластину-затвор по пазам казенника перемещали вверх и вставляли в патронник ствола патрон. Затем запирали ствол, опуская пластину-затвор в нижнее положение, а ударник поворачивали на 90 градусов в исходное положение. В результате ударник вставал на боевой взвод, а боек располагался точно напротив отверстия в центре пластины-затвора и напротив капсюля патрона. После нажатия на спусковой крючок происходит выстрел.

Для извлечения гильзы и перезаряжания необходимо вновь оттянуть и убрать влево ударник, пластину-затвор поднять вверх, а гильзу извлечь с помощью деревянного стержня-экстрактора или подручными предметами, после чего вновь зарядить оружие.

Пистолет Либерейтор (Liberator) FP-45 выпускался в виде трех серий.

У пистолетов первой серии из-за недоработки конструкции, часто происходили перекосы ударника, боек которого не всегда попадал в отверстие пластины-затвора.

Во второй серии данный недостаток попытались устранить, предусмотрев в конструкции наличие направляющего центрирующего стержня, который расположили над бойком. В пластине затвора было изготовлено отверстие под данный стержень. Стержень позволил центрировать положение ударника и его бойка относительно отверстия пластины-затвора.
Третья серия позволила устранить недостатки прочности крепления центрирующего стержня – он был усилен.

Кроме трех серий пистолет выпускался так же в нескольких опытных модификациях. Одна представляла собой пистолеты, имевшие более длинный ствол и позволявшие увеличить дистанцию прицельного выстрела.
Другая модификация пистолета предназначена была в качестве оружия, которое должно было сбрасываться над территорией Европы. Данные пистолеты изготавливали по распространенный в Европе патрон 9×19 Luger (Parabellum).
Выпускался пистолет Либерейтор (Liberator) FP-45 с глушителем для бесшумной стрельбы.
Предлагали для применения двухзарядный пистолет, в котором имелся подвижный горизонтально расположенный блок патронников, размещенный за стволом под патрон 0.45 ACP. После первого выстрела, патронник перемещался, ударник взводился и пистолет был готов ко второму выстрелу.
Однако все экспериментальные образцы не выпускались в большом количестве, так как все они были лишены основных достоинств обычного пистолета Либерейтор (Liberator) FP-45: низкой стоимости, компактности и простоты в обращении.

Пистолет Либерейтор (Liberator) FP-45 пользуется спросом у коллекционеров и любителей оружия. Современные реплики данного оружия выпускает фирма Vintage Ordnance Co. стоимостью примерно 600 долларов.

Оригинальные пистолеты оставшиеся после войны продаются на аукционах в зависимости от состояния по цене от 800 долларов. Цена на пистолет в родной картонной упаковке с оригинальной инструкцией по применению может превышать 2500 долларов США.

Популярность: 30%

Другие материалы сайта:


Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

Пистолет Либерейтор (Liberator) FP-45 - Мастерок.жж.рф — LiveJournal

Пистолет Либерейтор (Liberator) FP-45 один из самых противоречивых видов оружия. Существуют несколько точек зрения на этот пистолет: это удачный PR-ход американского правительства и попытка заработать на войне, это элемент психологической войны, это стрелковое оружие, предназначенное для партизанского движения. На мой взгляд, каждая из этих версий в чем-то справедлива. Необходимость обеспечения оружием повстанческого движения и сил сопротивления в Филиппинах и Китае в период войны с Японией (во время Второй Мировой Войны) осознавали специалисты Управления Стратегических Служб США (Office of Strategic Services, OSS) и Объединенный Комитет психологической войны. Именно сотрудниками данных служб было принято решение о разработке оружия, простого в применении, компактного и максимально дешевого.

Основная идя была в том, чтобы забросить в тыл противника данное оружие в таких количествах, чтобы полностью изъять его противник не имел возможности. Осознание противником того, что где-то на территории имеются вооруженные группы в достатке снабженные огнестрельным оружием имело колоссальный психологический эффект.






Пистолет Либерейтор (Liberator) FP-45 был разработан группой конструкторов под руководством Джорджа Хайда под кодовым названием Flare Projector Caliber .45 (пистолет ракетница 45 калибра). Конструкция представляла собой кроме ствола еще 22 детали, большая часть которых были выполнены методом штамповки. Заказ на изготовления одного миллиона пистолетов Liberator FP-45 был поручен компании «Гайд Лэмп» (Guide Lamp) филиала «Дженерал Моторс» по той причине, что хотя компания и не имела опыта в выпуске стрелкового оружия, но обладало оборудованием и наработанной технологией по выпуску штампованных изделий из листового металла. Сумма заказа превысила 1.7 миллионов долларов США.

Благодаря высокой технологичности пистолета за 6 месяцев 1942 года в г. Андерсон (штат Индиана) предприятием с штатом сотрудников примерно в 300 человек, было изготовлено 1 миллион экземпляров пистолета Либерейтор (Liberator). Пистолет вошел в историю, как самый быстро изготавливаемый. На изготовление одного пистолета требовалось 7.5 секунд (к слову сказать, на перезарядку оружия требовалось гораздо больше времени). Себестоимость пистолета составила 1.72 доллара (в ценах 1942 года).



Пистолет упаковывали в коробку из картона, пропитанного парафином, с 10 патронами, инструкцией в виде рисунков и деревянным стержнем-экстрактором. Подобный комплект уже стоил 2.1 доллар США. Пистолету дали наименование Liberator (освободитель), хотя за низкое качество оружие называли так же Woolworth gun.



Пистолеты разбрасывали над захваченной оккупантами территорией в контейнерах по 20 комплектов, используя как парашютный сброс, так и простой выброс с небольшой высоты. Основная часть оружия была сброшена над Филиппинами, Индонезией и Китаем, однако из-за большого количества выпущенных пистолетов, оружие так же сбрасывали над Европой: над Францией, югославским партизанам, странам балканского полуострова.



Пистолет Либерейтор (Liberator) FP-45 имеет гладкий ствол длиной всего 102 мм, патронник которого предназначен для размещения патронов калибра 0.45 ACP.



Ствол крепится в верхней части рамки.

Спусковая скоба охватывает ствол и крепится вторым концом в рукоятке. Верхняя часть спусковой скобы выполняет роль мушки. Рукоять пистолета состоит из двух симметричных штампованных половинок.



Затвор выполнен в виде простой пластины, которая перемещается вертикально и в нижнем положении запирает канал ствола. Пластина имеет в верхней части прорезь которая служит целиком. В центральной части пластины имеется отверстие для ударника.



Ударно-спусковой механизм состоит из штампованных спускового крючка, спусковой тяги, связанной с подпружиненным массивным поворотным ударником с бойком в центральной части.





Рукоятка пистолета в нижней части имеет сдвижную крышку под которой в полости размещают 10 запасных патронов (8 горизонтально и 2 вертикально).





В большинстве источников указывается, что на поверхности пистолета отсутствовали какие-либо маркировочные обозначения. Однако я на одном из аукционов увидел пистолет с маркировкой на левой части поверхности ствола.





Пистолет Либерейтор (Liberator) FP-45 имеет длину 141 мм, массу без патронов 445 гр., скорость пули 245-250 м/с, прицельная дальность около 22.8 м. Фактическая дальность эффективной стрельбы не превышала 4-8 метров, так как ствол не имел нарезов и был короткий, порох попросту не успевал полностью сгореть в канале ствола.
Подробнее с конструкцией пистолета Вы можете ознакомиться, совершенно бесплатно скачав Чертежи пистолета Либерейтор (Liberator) FP-45 на странице Shop.HistoryPistols.ru.



Для снаряжения пистолета необходимо было извлечь из рукоятки патрон, предварительно сдвинув крышку в нижней части рукоятки. Ударник оттягивали назад и поворачивали влево на 90 градусов. Пластину-затвор по пазам казенника перемещали вверх и вставляли в патронник ствола патрон. Затем запирали ствол, опуская пластину-затвор в нижнее положение, а ударник поворачивали на 90 градусов в исходное положение.

В результате ударник вставал на боевой взвод, а боек располагался точно напротив отверстия в центре пластины-затвора и напротив капсюля патрона. После нажатия на спусковой крючок происходит выстрел.



Для извлечения гильзы и перезаряжания необходимо вновь оттянуть и убрать влево ударник, пластину-затвор поднять вверх, а гильзу извлечь с помощью деревянного стержня-экстрактора или подручными предметами, после чего вновь зарядить оружие.

Пистолет Либерейтор (Liberator) FP-45 выпускался в виде трех серий.



У пистолетов первой серии из-за недоработки конструкции, часто происходили перекосы ударника, боек которого не всегда попадал в отверстие пластины-затвора.



Во второй серии данный недостаток попытались устранить, предусмотрев в конструкции наличие направляющего центрирующего стержня, который расположили над бойком. В пластине затвора было изготовлено отверстие под данный стержень. Стержень позволил центрировать положение ударника и его бойка относительно отверстия пластины-затвора.



Третья серия позволила устранить недостатки прочности крепления центрирующего стержня – он был усилен.



Кроме трех серий пистолет выпускался так же в нескольких опытных модификациях. Одна представляла собой пистолеты, имевшие более длинный ствол и позволявшие увеличить дистанцию прицельного выстрела.

Другая модификация пистолета предназначена была в качестве оружия, которое должно было сбрасываться над территорией Европы. Данные пистолеты изготавливали по распространенный в Европе патрон 9×19 Luger (Parabellum).

Выпускался пистолет Либерейтор (Liberator) FP-45 с глушителем для бесшумной стрельбы.
Предлагали для применения двухзарядный пистолет, в котором имелся подвижный горизонтально расположенный блок патронников, размещенный за стволом под патрон 0.45 ACP. После первого выстрела, патронник перемещался, ударник взводился и пистолет был готов ко второму выстрелу.

Однако все экспериментальные образцы не выпускались в большом количестве, так как все они были лишены основных достоинств обычного пистолета Либерейтор (Liberator) FP-45: низкой стоимости, компактности и простоты в обращении.

Пистолет Либерейтор (Liberator) FP-45 пользуется спросом у коллекционеров и любителей оружия. Современные реплики данного оружия выпускает фирма Vintage Ordnance Co. стоимостью примерно 600 долларов.



Оригинальные пистолеты оставшиеся после войны продаются на аукционах в зависимости от состояния по цене от 800 долларов. Цена на пистолет в родной картонной упаковке с оригинальной инструкцией по применению может превышать 2500 долларов США.



источник



И еще вам интересное про пистолеты : вот например Прародитель всех пистолетов и современная  Пуля «Покойся с миром». Посмотрите еще на Залповый пистолет Duck Foot Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия - http://infoglaz.ru/?p=43049

masterok.livejournal.com

Призрачные стволы | Warspot.ru

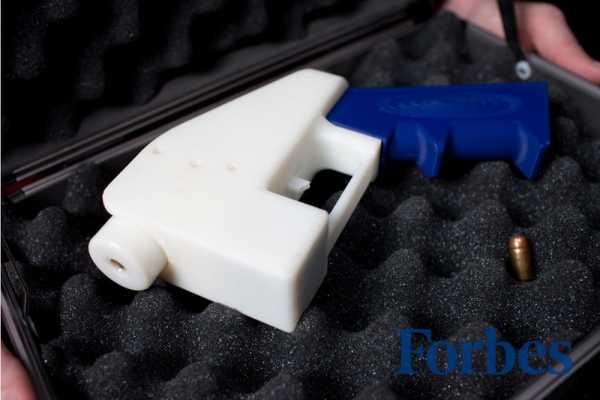

Идея печати трёхмерных объектов зародилась ещё в середине XX века. Первые 3D-принтеры по своим габаритам больше напоминали промышленные станки и стоили примерно столько же: от нескольких десятков до сотен тысяч долларов. Однако эта технология продолжала развиваться, и сейчас человечество имеет компактные и недорогие устройства, которые по карману не только крупным промышленникам, но и частным лицам. Благодаря этому увеличилась и сфера их применения. Современные 3D-принтеры или «фабберы», используя различные материалы, могут создать что угодно, от шоколадных фигурок до человеческих органов.

Увы, но история полна примеров того, как человек умудрялся приспосабливать под военные нужды даже самые безобидные изобретения. Людям очень скоро наскучило печатать бижутерию, цветочные горшки и безобидные механизмы, поэтому некоторые из представителей нашего вида задались целью использовать 3D-принтер для изготовления чего-то менее гуманного.

Борьба Коди Уилсона

Эта история началась с идеи, идеи одного молодого техасца о том, что вторая поправка «Билля о правах» не только позволяет хранить и носить огнестрельное оружие, но также не запрещает его изготовление, если в этом нет коммерческой подоплеки. 4 июня 2012 года двадцатичетырёхлетний студент-юрист Коди Уилсон регистрирует домен defensedistributed.com. Целью этого ресурса стало накопление и свободное распространение материалов, связанных с изготовлением оружия или его элементов при помощи фаббера. Одновременно с этим идейный студент запустил программу по сбору средств на краудфандинговой платформе Indiegogo. Коди просил 20 000 долларов на аренду 3D-принтера и покупку расходных материалов. Как ни странно, идея Уилсона снискала популярность в народе, и спустя почти месяц ему удалось собрать нужную сумму и взять принтер в аренду. Однако уже в сентябре 2012 года фирма, сдавшая в прокат фаббер, расторгла соглашение с Коди в одностороннем порядке, ссылаясь на то, что у Defense Distributed нет лицензии на изготовление огнестрельного оружия. Одновременно с этим платформа Indiegogo заморозила финансирование и вернула деньги их прежним владельцам.

Коди Уилсон стреляет из винтовки AR-15 с распечатанным магазином (http://www.parismatch.com)

Но США не была бы страной возможностей, если бы после закрытия одной двери не открывалась другая. Коди получил необходимую лицензию и начал сбор средств через Pay Pal и Bitcoin. Предприимчивый студент собрал команду из IT-специалистов и инженеров из США и Европы. На вырученные средства Defense Distributed разработали свой 3D-принтер – «Ghost Gunner», который может приобрести любой желающий всего за 1300 долларов. При этом сама фирма продолжила выкладывать в сеть файлы для печати компонентов оружия. К декабрю 2012 года сотрудниками сетевой организации были распечатаны и протестированы пластиковый магазин к автомату АК-47, а также элементы ствольной коробки, глушитель и магазин к винтовке AR-15. Все они показали себя как прочные и дешёвые заменители металлических аналогов.

Пластиковый «Освободитель»

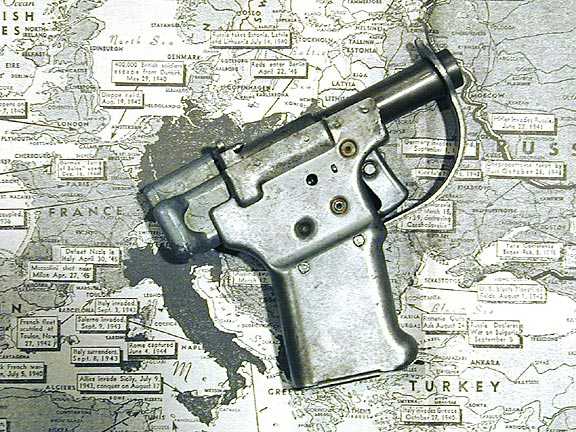

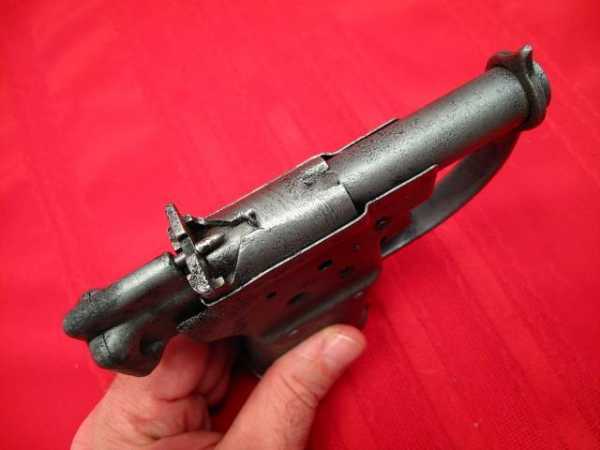

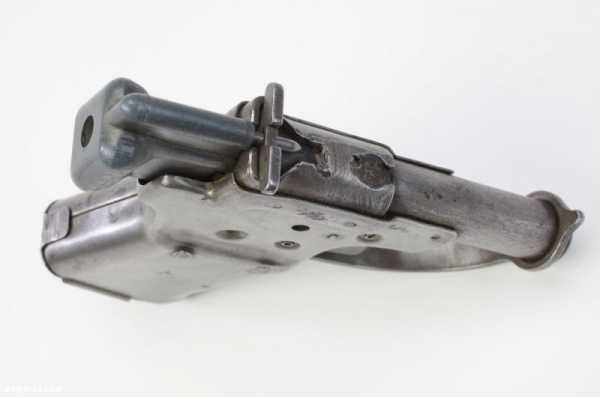

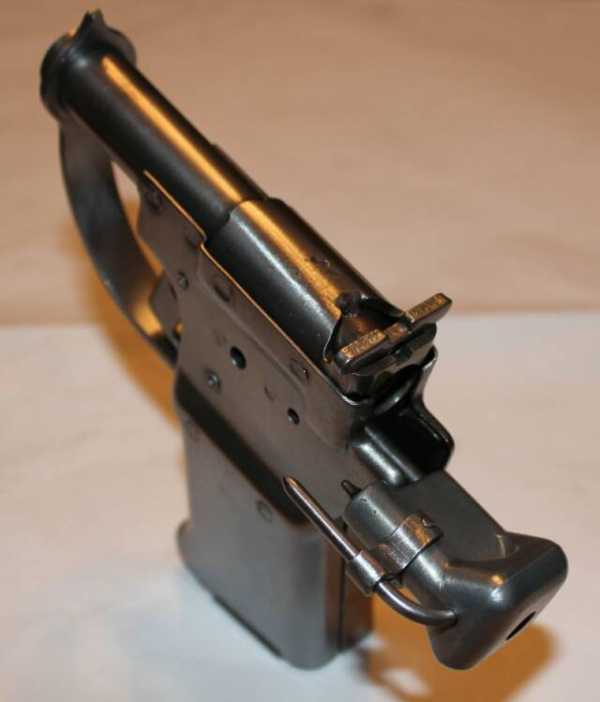

5 мая 2013 года на сайт сетевой организации Defense Distributed был выложен файл в формате STL. Скачав его, любой обладатель 3D-принтера мог с лёгкостью распечатать полноценный однозарядный пистолет. За основу этой разработки был взят гладкоствольный пистолет времён Второй мировой войны FP-45 «Liberator». Это оружие выпускалось в США в 1942 году, им снабжали партизан и бойцов французского сопротивления. Новый «Освободитель», в отличие от своего полностью металлического предка, состоит из 15 пластиковых элементов, а из металла изготовлен лишь боёк, который, по сути, является куском гвоздя. Металл в пистолете присутствует ещё и для того, чтобы оружие было заметно для металлодетектора, иначе оно автоматически попало бы под американский «Акт о незаметном оружии». Пистолет Уилсона рассчитан под патрон калибра 9х17 миллиметра.

Согласно тестам, которые проводил сам глава Defense Distributed, «Liberator» способен выдержать до 11 выстрелов, после чего ствол покрывается трещинами и приходит в негодность, однако его с лёгкостью можно заменить и продолжить стрельбу. Конечно, такое изобретение не могло пройти мимо политиков. Правительство США выступило с жёсткой критикой в адрес Defense Distributed и самого Коди Уилсона. По их мнению, в Америке и без того каждый день совершаются десятки преступлений с применением огнестрельного оружия, поэтому создавать пистолет, который доступен для подростков (его себестоимость примерно $10) и не может быть отслежен полицией – преступление. Спустя четыре дня Управление по контролю за оборонной торговлей при Госдепартаменте США обвинило Defense Distributed в нарушении сразу двух законов: Arms Export Control Act (Закон о торговле оружием) и International Traffic in Arms Regulations (Международные правила торговли оружием). Помимо этого, конгрессмен от Нью-Йорка Стив Израэль (тот самый, который через газету «Ъ» передал «Открытое письмо народу России») и сенатор от демократической партии Чарльз Шумер предложили переработать «Акт о незаметном оружии» и законодательно запретить печать оружия на 3D-принтерах.

Коди Уилсон давлению поддался и удалил с сайта все файлы касательно печати «Освободителя», однако к этому времени их успели скачать уже более ста тысяч человек со всего мира. Однако уже в начале 2014 года источники, приближённые к Defense Distribute, сообщили, что Уилсон распечатал модель штурмовой винтовки M-4, которая смогла совершить шесть выстрелов, прежде чем пришла в негодность.

Liberator. Презентационный ролик от DD

Последователи

Миссия Коди по «воплощению в реальность ночного кошмара политиканов, препятствующих легализации огнестрельного оружия», нашла популярность не только среди частных лиц, но и в корпоративной среде. Так, весной 2014 года в сеть просочились чертежи пятизарядного револьвера «Reprringer Pepperbox». Этот револьвер спроектирован под 5,6-мм патрон Флобера. Камора «Reprringer Pepperbox» усилена металлическими вставками, что делает его износостойким и функциональным, а также выводит из-под акта о «невидимом оружии».

Револьвер показал себя как удобное и эффективное оружие, а на русскоязычных сообществах обладателей 3D-принтеров даже появился слоган «Рабовладельцев – под откос! Даешь могучий Pepperbox!» Вслед за пистолетами из пластика интернет-оружейники стали выкладывать в сеть проекты гладкоствольных ружей. Канадский интернет-пользователь под ником «Mathew» опубликовал в сети видео, на котором запечатлены испытательные стрельбы распечатанного на фаббере ружья «Grizzly .20».

Согласно комментариям самого оружейника, методом проб и ошибок ему удалось создать образец, способный выдержать до 14 выстрелов, после чего «Grizzly» всего лишь нужно заменить ствол. После этого уже не так удивляет, что фаббер-оружейники додумались до того, чтобы распечатать ствольную коробку от AR-15 и соединить её с модулями от пистолета «Liberator». В итоге получился полуавтоматический пистолет «Shuty-9». Этот гибрид не так уязвим к механическим повреждениям, как «Освободитель», и представляет собой оружие, схожее по характеристикам с настоящими армейскими пистолетами.

Полуавтоматический пистолет калибра 5,6 мм
(http://bezumno.ru)

Но и это ещё не всё: спустя совсем немного времени в сети появился файл с полуавтоматическим пистолетом калибра 5,6 мм. Внешне он чем-то напоминает компактные пистолеты-пулемёты «Ingram». Согласно некоторым данным, этот образец является лишь базой для создания полноценного пистолета-пулемёта, выполненного исключительно из полимерных элементов.

Стрельба из полимерного ружья Grizzly

Уже не игрушки

Пока интернет-энтузиасты балансируют на грани закона о «призрачном оружии», американская корпорация Solid Concepts, которая до этого печатала лишь медицинские инструменты, автомобильные детали и различные безделушки исключительно мирного характера, вдруг презентовала в ноябре 2013 года полноценный металлический пистолет. Для этого сотрудники фирмы распечатали по технологии DMLS (бескислородное селективное лазерное спекание) более трёх десятков деталей. Исходя из информации, выложенной на сайте компании, пистолет, сконструированный по образцу «Browning 1911» калибра .45, смог произвести 50 выстрелов и после этого всё ещё оставался боеспособным и не нуждался в замене каких-либо деталей.

Представители компании заявили, что не собирались доказывать существование быстрого способа изготовления оружия, а лишь хотели продемонстрировать преимущество DMLS-технологии. В принципе, им это удалось, так как ни один из полимерных образцов до сих пор не может побить этот рекорд по прочности. Однако фаббер-оружейники не унывают, так как, в отличие от DMLS-станков, 3D-принтер компактнее и доступнее для среднестатистического обывателя. К тому же, пистолет Solid Concepts нельзя незаметно пронести через металлодетекторы. Однако эта технология заинтересовала тех, кто не страдает от недостатка финансирования и отсутствия производственных мощностей – военных. Они увидели в DMLS отличную возможность быстрого изготовления заменяемых элементов стрелкового оружия и боеприпасов.

Если верить неофициальным источникам, такие организации, как ЦРУ, уже давно используют полимерное оружие в операциях по ликвидации нежелательных элементов. Конечно, пока это лишь домыслы сторонников теории заговора, однако технологии трёхмерной полимерной печати всё же используются силовыми структурами, но немного в других целях. Согласно заявлению инженеров из британского Университета Саутгемптона, с этого года британская полиция получит в распоряжение беспилотные летательные аппараты, закрылки и фюзеляж которых печатаются при помощи фаббера. Беспилотники «2Seas» будут применяться для борьбы с наркомафией в Великобритании, Бельгии, Франции и Нидерландах. На испытаниях, которые начались ещё в конце 2011 года, 2Seas продемонстрировал, что может противостоять сильному ветру и прочим разновидностям европейской непогоды.

Как создавался и тестировался DMLS Browning 1911

Борьба с призраками

Если верить, что вся затея с распечатанным оружием планировалась лишь для того, чтобы как следует насолить американским политикам – то она удалась, но не совсем так, как того хотел Коди Уилсон. В декабре 2013 года Конгресс США пересмотрел закон о «призрачных пушках». В результате мораторий на изготовление оружия, которое невозможно обнаружить металлоискателем и отследить по серийным номерам, был продлён ещё на 10 лет. Изготовление и хранение «Освободителя» теперь считается преступлением, так же как и распространение файлов для его печати.

Сенат, понимая опасность легкодоступного пластикового оружия, с большим удовольствием одобрил этот документ. Однако большинство аналитиков сходятся во мнении, что Коди Уилсон запустил процессы, которые уже невозможно остановить. Ярким доказательством тому служит рейд полиции Манчестера на первую в мире «Фабрику по 3D-печати оружия». Полиция Манчестера начала слежку за британцем, которого подозревали в изготовлении пороха и продаже наркотиков, но в результате облавы был изъят фаббер и десятки элементов, предназначенных для сборки пистолетов типа «Освободитель».

Также весной 2014 года в Японии был арестован двадцативосьмилетний Еситомо Имура, в квартире которого полицейские нашли 3D-принтер и шесть образцов полимерного оружия. Имуру приговорили к двум годам лишения свободы. В отличие от США, в Японии запрещено изготавливать и хранить оружие, поэтому действия подсудимого были расценены как опасные. Хоть сам Имура утверждал, что изготовил пистолеты исключительно ради любопытства, по мнению судьи, он мог спровоцировать других граждан к созданию оружия. В связи с тем, что фабберы в Японии легальны, а арест Имуры поднял шумиху в СМИ, скорее всего, у него уже появились последователи.

Споры о легальности фаббер-оружия не утихнут ещё очень долго, так как каждая из сторон борется за то, что считает правдой. Но уже сейчас видно, насколько большие перспективы для вооружённых сил сулит освоение технологий полимерной 3D-печати или DMLS. Между тем, энтузиасты из всемирной паутины уже научились печатать патроны к своим призрачным пушкам, а с развитием подобных технологий армии могут стать намного мобильнее. К сожалению, эта панацея от проблем со снабжением солдат в горячих точках сейчас лишь зыбкий мираж на горизонте – как альтернативные источники энергии, чьё развитие влечёт за собой потери миллиардной прибыли для нефтяных, газовых и угледобывающих компаний, так и альтернативные способы производства стрелкового оружия являются угрозой для крупных производителей «легальных стволов». Вряд ли какая-то оружейная корпорация вдруг откажется от своей империи ради эволюции технологий быстрого и недорогого изготовления оружия, придуманных каким-то анархистом из Техаса. Но борьба с либертарианцами также обречена на провал, ведь пока ещё никто не смог победить идею, тем более ту, что была выпущена на просторы всемирной паутины.

warspot.ru

первый в мире огнестрельный пистолет, полностью отпечатанный на 3D принтере / Habr

Похоже на то, что те, кто говорит об очередном значительном изменении привычного нам мира с появлением 3D принтеров, правы. Сейчас печатают уже не только обычные пластиковые детали, но и уши, и даже пистолеты. Если вы подумали о том, что речь идет об игрушке, ошибаетесь. Liberator — первый в мире пистолет, все детали которого отпечатаны на 3D принтере. И да, создатели этого оружия вскоре планируют выложить CAD-файлы для принтера, так что любой человек, у которого есть такой принтер, сможет напечатать себе огнестрел. Странно звучит, правда? Но это так.

Liberator состоит из 16 частей, каждая из которых распечатана на принтере Dimension SST с использованием ABS пластика. Текущий прототип, насколько можно понять, способен стрелять патронами разного калибра, для чего предусмотрена возможность смены некоторых частей.

В начале статьи говорилось о том, что пистолет создан исключительно на принтере. Это так, однако, есть все же одна деталь, которая не была напечатана. Это — кусочек металла, вставленный в пластик. Металл нужен был для того, чтобы привести оружие в соответствие Undetectable Firearms Act, т.е., пистолет должен обнаруживаться металлодетекторами. В марте, кстати, разработчики (некоммерческая организация Defense Distributed) получили федеральную лицензию на производство огнестрельного оружия. Так что все легально.

Само собой, есть очень большая вероятность того, что клиенты Defense Distributed, получившие тот самый CAD-файл (или любой другой человек, скачавший этот файл после появления его в Сети), смогут печатать оружие без серийного номера, без металлической вкладки и прочих необходимых для соблюдения соответствующих законов вещей. Но тут, похоже, уже ничего не поделать — целью указанной организации и была демонстрация возможности создания огнестрельного оружия своими руками.

Кроме всего прочего, организация создала и детали для оружия других типов. Например, это магазины увеличенной емкости для AR-15s т AK-47s, а также корпус для винтовки AR-15, к которому можно присоединить ствол и магазин, получив собственную винтовку без всяких проблем.

Понятно, что Коди Вилсон, глава Defense Distributed, сразу стал объектом критики, как обычных граждан, так и чиновников разных мастей. Сейчас предлагается даже поправка к Undetectable Firearms Act (США), с дополнениями для «напечатанного» оружия и оружейных деталей.

Но на главный вопрос «Может ли любой человек с появлением 3D принтеров в широкой продаже напечатать себе пистолет?» Коди Вилсон уже ответил. Ответ — не просто положительный, он подкреплен убедительными доказательствами в виде готового оружия. Что будет дальше? Пока неясно.

Вполне может быть, что в США запретят пластиковое оружие. Но кто сможет проверить тысячи гаражей и подвалов, где, по сути, можно создавать мини оружейные фабрики? Тоже неясно.

Via forbes

habr.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
