План — конспект. Тема: Основы стрельбы.

ВВЕДЕНИЕ

Огневая подготовка проводится с целью обучения личного состава умелому использованию своего оружия в различных условиях боевой обстановки.

Огневая подготовка для молодежи, проходящей начальную военную подготовку, включает изучение следующих разделов: основы стрельбы; материальная часть оружия; приемы и правила стрельбы; метание ручных гранат; наблюдение в бою и определение расстояний.

В основах стрельбы изучаются явление выстрела, а также закономерности полета пули в воздухе. Это необходимо знать для усвоения правил стрельбы и грамотного использования оружия для поражения противника в бою.

Материальная часть оружия включает изучение боевых свойств, назначения и устройства оружия. Это необходимо знать для правильного обращения с оружием, его сохранения и обеспечения безотказной работы при стрельбе в различных условиях.

Изучение приемов и правил стрельбы необходимо для того, чтобы научиться метко поражать огнем неподвижные, появляющиеся и движущиеся одиночные и групповые цели на разных расстояниях из различных положений, в любых условиях местности, погоды, в любое время года и суток.

Обучение метанию ручных гранат имеет целью научить метать ручные гранаты из разных положений по различным целям в любых условиях сложившейся боевой обстановки, особенно при близком столкновении с противником.

Обучение наблюдению в бою и определению расстояний проводится для выработки навыков в наблюдении за противником, обнаружении целей, в точном определении расстояния до них, правильном выборе прицела и точки прицеливания, а также в корректировке стрельбы и выполнении огневой задачи в кратчайшие сроки.

Явление выстрела. Выстрелом называется выбрасывание пули (снаряда, гранаты) из канала ствола оружия давлением газов, образующихся при сгорании порохового заряда.

Выстрел происходит в очень короткий промежуток времени (0,001-0,06 с). От удара по ударному составу капсюля патрона образуется пламя, которое воспламеняет пороховой заряд. При сгорании порохового заряда образуется большое количество сильно нагретых газов, которые в канале ствола создают высокое давление, действующее во все стороны с одинаковой силой. Под давлением газов пуля сдвигается с места, врезается в нарезы, продвигается по каналу ствола с непрерывно возрастающей скоростью и выбрасывается наружу по направлению оси канала ствола. Раскаленные газы, истекающие из канала ствола вслед за пулей, при встрече с воздухом образуют пламя и ударную волну, которая является источником звука при выстреле.

Поскольку нарезы в стенках .ствола выполнены винтообразно, пуля, продвигаясь по каналу ствола, получает вращательное движение.

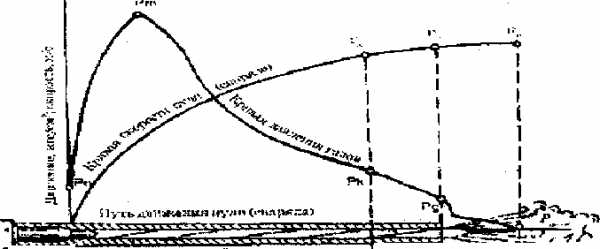

В выстреле различают четыре последовательных периода (на рис. 28 эти периоды показаны графически).

Предварительный период длится от начала горения порохового заряда до полного врезания оболочки пули в нарезы ствола. В этот период в канале ствола создается давление 2 500-5000 Н/см2 (250-500 кгс/ см2), которое необходимо для того, чтобы сдвинуть пулю с места и преодолеть сопротивление ее оболочки врезанию в нарезы ствола.

РИС, 28. Периоды выстрела: Р_О — давление форсирования; Рм —наибольшее (максимальное) давление; Рк и V_к — давление газов и скорость движения пули в момент полного сгорания пороха; Р_д и Vд -давление газов и скорость движения пули в момент вылета ее из канала ствола;V_м — наибольшая (максимальная) скорость движения пули; Р_атм — давление, равное атмосферному.

Первый, или основной, период длится от начала движения пули до полного сгорания порохового заряда. В начале этого периода, при прохождении пулей 4-6 см пути, количество газов растет быстрее, чем объем запулъного пространства (между дном пули и дном гильзы), давление газов быстро повышается и достигает наибольшей величины (максимального давления), например, у стрелкового оружия под патрон образца 1943 г.- 27450 Н/см2 (2800 кгс/см2). Затем вследствие большой скорости движения пули объем запульного пространства увеличивается быстрее притока новых газов и давление начинает падать.

Второй период, длится от момента полного сгорания порохового заряда до момента вылета пули из канала ствола. Хотя приток газов и прекращается, но сильно сжатые и нагретые газы расширяются, давят на пулю и увеличивают ее скорость движения. Давление быстро падает, и у дульного среза у различных образцов оружия оно составляет 3000 — 9000 Н/см2 (300 — 900 кг/ см2).

Третий период, или период последействия газов, длится от момента вылета пули из канала ствола до момента прекращения возрастания скорости движения пули. Пороховые газы, истекающие из канала ствола, на протяжении нескольких десятков сантиметров от дульного среза ствола продолжают воздействовать на пулю и увеличивают скорость ее движения до тех пор, пока давление пороховых газов на дно пули не будет уравновешено сопротивлением воздуха. Далее полет пули в воздухе продолжается по инерции и в значительной степени зависит от ее начальной скорости.

Начальной скоростью движения пули называется та скорость, с которой пуля покидает канал ствола, — скорость движения пули у точки вылета. Она обозначается обычно у_о и измеряется в метрах в секунду (м/с).

Начальная скорость движения пули является одной из важнейших характеристик боевых свойств оружия. Возрастание начальной скорости движения увеличивает дальность полета пули, убойное и пробивное действие пули, уменьшает влияние внешних условии на ее полет.

Величина начальной скорости движения пули зависит от длины ствола, массы пули, массы порохового заряда и от других факторов. Чем длиннее ствол (до известных пределов), тем дольше действуют на пулю пороховые газы и тем больше ее начальная скорость движения. При постоянной длине ствола и постоянной массе порохового заряда начальная скорость движения тем больше, чем меньше масса пули.

multiurok.ru

Основы стрельбы из стрелкового оружия

Основы стрельбы включают теоретические положения,

знание которых необходимо для сознательного и глубокого

изучения вопросов устройства и сбережения оружия, приёмов

и правил стрельбы из него.

Выстрелом называется выбрасывание пули из ка нала

ствола под действием пороховых газов, образующихся при

сгора нии порохового заряда. От удара бойка по капсюлю па-

трона возникает пламя, воспламеняю щее пороховой заряд.

При этом образуется большое количество сильно нагретых

газов, которые создают высокое давление, действующее во

все стороны с одинаковой силой. При давлении газов 250—

500 кг/см2 пуля сдвигается с места и врезается в нарезы ка-

нала ствола, полу чая вращательное движение. Порох продол-

жает гореть, следовательно, количество газов увеличивается.

Затем вследствие быстрого повышения скорости движения

пули объём запульного про странства увеличивается быстрее

притока новых газов, и давление начинает падать. Однако

скорость пули в канале ствола продолжает расти, так как

газы, хотя и в меньшей степени, но по-прежнему давят на

неё. Пуля продвигается по каналу ствола с непрерывно воз-

растающей скоростью и выбрасывается наружу по направле-

нию оси ка нала ствола. Весь процесс выстрела происходит за

очень короткий промежуток времени (0,001—0,06 с). Далее

полёт пули в воздухе продолжается по инерции и в значи-

тельной степени зависит от её начальной скорости.

Начальной скоростью пули называется скорость, с кото-

рой пуля покидает канал ствола. Начальная скорость пули —

одна из важнейших характеристик бо евых свойств оружия.

Чем больше начальная скорость, тем дальше по летит пуля,

тем устойчивее она в полёте и тем большим пробивным

действием будет обладать. Пуля малокалиберной винтовки

Образовательный портал www.adu.by/ Национальный институт образования

вы летает со скоростью 350 м/с и на расстоянии 25 м проби-

вает же лезную плиту толщиной 0,2 см, кирпичную кладку —

2 см, сосновые доски — 8 см. Из автомата Калашникова

пуля вылетает со скоростью, более чем в два раза превышаю-

щей скорость пули малокалиберной вин товки, а потому и

пробивное действие автоматной пули с учётом и её большего

веса во много раз превышает пробивное действие пули мало-

калиберной винтовки.

Движение оружия на зад во время выстрела называется

отдачей.Давление пороховых газов в канале ствола действу-

ет во все стороны с одинаковой силой. Давление газов на дно

пули заставляет её двигаться вперёд, а давление на дно гиль-

зы передаёт ся на затвор и вызывает движение оружия на-

зад. При отдаче образуется пара сил, под действием которой

дульная часть оружия отклоняется кверху (рис. 49). Отдача

стрелкового оружия ощущается в виде толчка в плечо, ру ку

или в грунт. Действие отдачи оружия характеризуется вели-

чиной скорости и энергии, которой оно обладает при движе-

нии назад. Ско рость отдачи оружия примерно во столько раз

меньше начальной скорос ти пули, во сколько раз пуля легче

оружия. Энергия отдачи у автома та Калашникова невелика

и воспринимается стреляющим без болезненно, а у малока-

либерной винтовки — почти не ощу тима. Для уменьшения

влияния отдачи на результаты стрельбы необхо димо точно

соблюдать приёмы стрельбы.

Сила отдачи

Рис. 49. Отдача

Сила сопротивления при отдаче

Кривая линия, которую описывает центр тяжести пули

при полёте в воз духе, называется траекторией (рис. 50) .

В момент выстрела ствол оружия в зависи мости от угла воз-

вышения занимает определённое положение. Полёт пу ли

в воздухе начинается по прямой линии, представляющей

продолжение оси канала ствола в момент вылета пули. Эта

Образовательный портал www.adu.by/ Национальный институт образования

линия называется линией бросания. При полёте в воздухе на

пулю действуют две силы: сила тя жести и сила сопротивле-

ния воздуха. Сила тяжести всё больше отклоняет пулю вниз

от линии бросания, а сила сопротивления воз духа замедляет

движение пули. Под действием этих двух сил пуля продол-

жает полёт по кривой, расположенной ниже линии бросания.

Форма траектории зависит от величины угла возвышения

и начальной скорости пули, она влияет на величину даль-

ности прямого выстрела, прикрытого, поражаемого и мёрт-

вого пространства. С увеличением угла возвышения высота

траектории и полная горизонтальная дальность по лёта пули

увеличиваются, но это происходит до известного предела. За

этим пределом высота траектории продолжает увеличиваться,

а пол ная горизонтальная дальность уменьшаться.

Направление

бросания

возвышения

силы тяжести

Линия

Линия

Точка вылета

Направление

силы сопротивления

Траектория Угол

воздуха

возвышения

Рис. 50. Траектория полёта пули

Угол возвышения, при котором полная горизонтальная

дальность по лёта пули становится наибольшей, называется

углом наибольшей дальности. Величина угла наибольшей

дальности для пуль различных видов оружия составляет

около 35о.

Траектории, получаемые при углах возвышения, меньших

угла наи большей дальности, называются настильными.

Прямым выстрелом называется выстрел, при котором

траектория полёта пули не поднима ется над линией при-

целивания выше цели на всём своём протяжении (рис. 51).

Дальность прямого выстрела зависит от высоты цели и

настильнос ти траектории. Чем выше цель и более настиль-

ная траектория, тем больше дальность прямого выстрела и,

Образовательный портал www.adu.by/ Национальный институт образования

следовательно, расстояние, на кото ром цель может быть по-

ражена с одной установкой прицела. Практическое значение

прямого выстрела заключается в том, что в напряжённые мо-

менты боя стрельба может вестись без перестановки прицела,

при этом точка прицеливания по высоте будет выбираться по

нижнему обрезу цели.

Высота грудной фигуры

Высота траектории

по бегущей фигуре

Высота траектории

по грудной фигуре

Высота бегущей фигуры

Линия прицеливания

Точка

Точки

вылета Дальность прямого выстрела

прицеливания

по грудной фигуре

Рис. 51. Прямой выстрел

Пространство за укрытием, не пробиваемым пулей, от

его гребня до точки встречи на зывается прикрытым про-

странством(рис. 52) . Прикрытое пространство тем боль ше,

чем выше укрытие и более настильная траектория. Часть

прикрытого пространства, на котором цель не может быть

поражена при данной траектории, называется мёртвым

( непоражаемым) пространством. Оно тем больше, чем боль-

ше высота укрытия, меньше высота цели и более настильная

траектория. Другую часть прикрытого пространства, на ко-

тором цель может быть пора жена, составляет поражаемое

пространство.

Мёртвое

Поражаемое

Траектория

пространство

пространство

Точка

Укрытие

встречи

Прикрытое

пространство

Рис. 52. Прикрытое, поражаемое и мёртвое пространство

Образовательный портал www.adu.by/ Национальный институт образования

1.Расскажите о явлении выстрела. 2.Как образуется траекто-

рия полёта пули? 3.Охарактеризуйте отдачу. Как она влияет

?на стрельбу? 4.Что такое прямой выстрел и каково его прак-

тическое значение? 5.Охарактеризуйте прикрытое, мёртвое

(непоражаемое) и поражаемое пространство. От чего зависят их

размеры?

Приёмы и правила стрельбы

Из стрелкового оружия

приёмы стрельбы из стрелкового оружия включают: из-

готовку, прицеливание, спуск курка и организацию дыхания

при стрельбе.

Изготовка.Правильная изготовка к стрельбе обеспечи-

вает устой чивость оружия, которая оказывает влияние на

меткость стрельбы. Изготовка включает принятие положения

для стрельбы, заряжа ние оружия и прикладку.

Чтобы принять положение для стрельбы лёжа из малока-

либерной вин товки, надо, удерживая винтовку в правой руке

дульной частью впе рёд, сделать правой ногой полный шаг

вперёд и немного вправо. На клониться вперёд и опуститься

на левое колено. Затем, опираясь левой рукой о землю, по-

следовательно опуститься на бедро левой ноги и предплечье

левой руки. Лечь на левый бок и быстро повернуться на жи-

вот, слегка раскинув ноги в стороны носками наружу. При

этом корпус располагается под углом 25—30о к плоскости

стрельбы. Вин товка кладётся цевьём на ладонь левой руки

(рис. 53). Для заряжания малокалиберной винтовки надо

правой рукой открыть и отвести назад затвор, взять патрон

за шляпку большим и указательным пальцами правой руки и

ввести пулю в патронник; большим паль цем подтолкнуть па-

трон вперёд, пока закраина гильзы не натолкнётся на торец

пенька ствола; правой рукой закрыть затвор.

Для прикладки с малокалиберной винтовкой левую руку,

согнутую в локте, надо выдвинуть вперёд так, чтобы винтов-

ка нижней плоскостью цевья лежала на её ладони ближе к

мякоти большого пальца. Пальцы левой руки лишь слегка,

без малейшего напряжения, прикасаются к цевью винтовки.

Кистью правой руки следует несколько обхватить шей ку

ложи, а указательный палец ложится первым суставом на

Образовательный портал www.adu.by/ Национальный институт образования

a

б

в

Рис. 53. Положение для стрельбы лёжа:

а — с руки; б — с использованием упора, на упоре кисть левой руки;

в — с использованием упора, на упоре цевьё винтовки

спусковой крючок. Приклад серединой затыльника должен

упираться в выемку плеча.

Для придания оружию большей устойчивости при стрель-

бе из поло жения лёжа можно пользоваться упором. В каче-

стве упора применяются мешочки с песком или опилками

высотой 20—25 см.

Правильное положение корпуса относительно упора стре-

лок нахо дит, незначительно перемещая корпус вперёд или

назад до тех пор, пока не примет удобное для себя положе-

ние. Если этого добиться не удаётся, надо подогнать высоту

упора и повторить приём изготовки.

Все нормативы по спортивной стрельбе лёжа без упора вы-

полняются с использованием ружейного ремня.

Правильная прикладка зависит от положения корпуса,

ног, рук и головы стреляющего. А от правильной прикладки

в свою очередь зави сит устойчивость оружия.

При стрельбе лёжа между корпусом стреляющего и пло-

скостью стрельбы должен быть некоторый угол. Величина

смещения корпуса влево от направления стрельбы зависит от

телосложения стреляющего. Если руки короткие, то корпус

Образовательный портал www.adu.by/ Национальный институт образования

целесооб разно располагать под большим углом к направле-

нию стрельбы, если длинные — под меньшим углом. Обычно

величина угла между корпусом и направлением стрельбы

колеблется от 25 до 30о.

Голову надо немного наклонить вперёд и, не напрягая

шеи, правую щеку слегка прижать к прикладу. При этом

правый глаз должен находиться на уровне прицела и в 25—

30 см от него или на таком расстоянии, которое позволяло бы

стреляющему наиболее ясно и все гда однообразно видеть про-

резь прицела и мушку. Затыльник приклада должен плотно

прилегать к плечу серединой.

Прицеливание — это совокупность действий стрелка,

предназначен ных для придания каналу ствола оружия поло-

жения в пространстве, обеспечивающего полёт пули в нуж-

ном направлении и на необходимую дальность. Эти действия

выполняются с помощью прицела и мушки.

Для того чтобы на протяжении всей стрельбы сохранилось

единообразие изготовки и прикладки, первоначальную на-

водку оружия в цель следует выполнять не руками, а пере-

мещением корпуса, не изменяя положения левой руки. Если

оружие направлено низко, то корпус на до переместить назад.

Если оружие направлено высоко, корпус пода ётся вперёд.

При перемещении корпуса вместе с ногами вправо ствол ору-

жия отклоняется влево, а когда корпус передвигается влево,

ствол перемещается вправо.

Полезно по окончании грубой наводки оружия в направле-

нии цели закрыть глаза и расслабить мышцы. Затем, открыв

глаза, посмотреть, куда направлено оружие, и при необходи-

мости поправить грубую наводку.

Для прицеливания (рис. 54) необходимо зажмурить левый

глаз, а правым смо треть через прорезь прицела на мушку

так, чтобы мушка находилась строго посредине прорези, а

её вершина оказалась вровень с верхни ми краями гривки

прицельной планки. Это и называется взять ровную мушку;

её надо удерживать. Затем, задерживая дыхание на выдохе,

следует подвести ровную мушку к точке прицеливания, одно-

временно нажимая на спусковой крючок.

При смещении мушки в сторону от середины прорези, а

также выше или ниже её краёв меткой стрельбы не полу-

чится (рис. 55). При этом, чем боль ше ошибка в положении

мушки относительно прорези прицела, тем больше будут от-

Образовательный портал www.adu.by/ Национальный институт образования

Рис. 54. Взятие ровной мушки:

1 — верхний край гривки прорези; 2 — мушка; 3 — точка прицеливания;

4 — цель; 5 — прорезь прицела

Мелкая мушка

Пули уйдут ниже

Крупная мушка

Пули уйдут выше

Мушка придержана

Пули уйдут вправо

справа

Мушка придержана

Пули уйдут влево

влево

Рис. 55. Ошибки в прицеливании

Образовательный портал www.adu.by/ Национальный институт образования

клонения пуль от точки прицеливания. Во всех слу чаях пули

отклоняются в сторону смещения мушки.

Спуск курка — один из наиболее важных и ответствен-

ных элемен тов техники стрельбы. На спусковой крючок ука-

зательный палец правой руки необходимо накладывать пер-

вым суставом и нажимать плавно и прямо назад. Если палец

накладывать вторым суставом, то нажим будет происходить

вле во назад, вследствие чего и оружие будет смещаться вле-

во. Для спуска курка надо, затаив дыхание, плавно нажи-

мать на спу сковой крючок до тех пор, пока курок незаметно

для стреляющего не спустится с боевого взвода, т. е. пока не

произойдёт выстрел.

Во время прицеливания и спуска курка необходимо

за держивать дыхание. Наиболее целесообразным моментом

для задержки ды хания является окончание выдоха. Следует

сначала осуществить гру бую наводку, сделать глубокий вдох,

а затем, медленно выдыхая, выполнить точную наводку с

одновременным плавным нажати ем на спусковой крючок,

чтобы ликвидировать его мёртвый ход. Уточняя прицелива-

ние и затаив дыхание на окончании выдоха, стрелок, про-

должая плавно нажимать на спусковой крючок, производит

выстрел.

приёмы и правила стрельбы из автомата. Стрельба из ав-

томата состоит из изготовки к стрельбе, производства стрель-

бы (выстре ла) и прекращения стрельбы.

Изготовка к стрельбе означает, что нужно принять поло-

жение для стрельбы и зарядить автомат. При ведении огня с

места автоматчик принима ет положение для стрельбы стоя,

с колена или лёжа в зависимости от условий местности и

огня противника. В движении автоматчик может вести огонь

без остановки и с короткой остановкой. Изготавливаются к

стрельбе по команде командира или самостоя тельно. Руко-

водствуясь общими правилами выполнения приёмов стрель-

бы и учитывая свои индивидуальные особенности, каждый

автоматчик вырабатывает и применяет наиболее выгодные и

устойчивые положения для стрельбы, добиваясь единообраз-

ного положения головы, корпуса, рук и ног.

Производство стрельбы включает установку прицела,

постановку переводчика на требуемый вид огня, приклад-

ку, прицеливание, спуск курка и удержание автомата при

стрельбе. В зависимости от поставленной задачи и обстанов-

Образовательный портал www.adu.by/ Национальный институт образования

ки огонь ведётся по команде командира или самостоятельно.

В команде для открытия ог ня обычно указывается, кому

стрелять, цель, прицел и точка прице ливания. При стрельбе

по целям на дальностях до 300 м прицел и точ ка прицелива-

ния могут не указываться.

При ведении огня очередями надо прочно удерживать

приклад авто мата в плече, не изменяя положения локтей,

сохраняя ровно взятую мушку под выбранной точкой при-

целивания. При стрельбе из положения лёжа разрешается

упирать автомат магазином в грунт.

В зависимости от обстановки прекращение стрельбы мо-

жет быть вре менным и полным. Для временного прекраще-

ния стрельбы подаётся ко манда «Стой» или «Прекратить

огонь». По этим командам автоматчик прекращает нажатие

на спусковой крючок, ставит автомат на предохранитель и,

если необходимо, сменяет магазин. Для полного прекраще-

ния стрельбы после команды «Стой» или «Прекратить огонь»

подаётся ко манда «Разряжай». По этой команде автоматчик

ставит автомат на предохранитель, устанавливает прицел «П»

и разряжает автомат.

Прицел и точка прицеливания выбираются автоматчиком с

таким рас чётом, чтобы при стрельбе средняя траектория про-

ходила посредине цели. При стрельбе на дальность до 300 м

огонь следует вести, как правило, с прицелом 3 или «П»,

прицеливаясь в нижний край цели или в середину, если цель

высокая.

При стрельбе на дальности, превышающие 300 м, прицел

устанавли вается соответственно расстоянию до цели, окру-

глённому до целых сотен метров. За точку прицеливания, как

правило, принимается се редина цели. Если условия обстанов-

ки не позволяют изменять установ ку прицела в зависимости

от расстояния до цели, то в пределах даль ности прямого вы-

стрела огонь следует вести с прицелом «П», прицели ваясь в

нижний край цели.

1.Расскажите и покажите, как правильно изготовиться к

?стрельбе лёжа из малокалиберной винтовки. 2.Расскажите о

при целивании. Какие ошибки случаются при прицеливании, к

чему они приводят? 3.Для чего на прицельной планке автомата

Калашникова есть постоянная установка прицела «П»?

Образовательный портал www.adu.by/ Национальный институт образования

Метание ручных гранат

На занятиях и учениях метание гранат выполняется

по команде командира (руководителя занятий), а в бою —

в зависимости от об становки по команде или самостоятельно.

Метание гранаты состоит из следующих приёмов: изготовки

для метания (заряжание и принятие соответствующего поло-

жения) и метания гранаты.

заряжание гранаты. Заряжание гранаты выполняется по

команде «Подготовить гранаты», а в бою, кроме того, и само-

стоятельно.

Для заряжания ручной осколочной гранаты необходимо

(рис. 56) достать гранату левой рукой из сумки, а правой

рукой вывинтить пробку из трубки корпуса. Затем, держа

гранату в левой руке, правой рукой извлечь из гнезда сумки

запал, вставить его в центральную трубку и ввинтить до от-

каза. Граната готова к броску.

Метание ручной осколочной гранаты. Метание гранаты

выполняется из различных положений: стоя, с колена, лёжа,

a

б

в

Рис. 56. Заряжание ручной осколочной гранаты:

а — вывинчивание пробки; б — доставание запала;

в — ввинчивание запала

Образовательный портал www.adu.by/ Национальный институт образования

а также в движе нии из БМП (БТР) и в пешем порядке (толь-

ко наступательных). Для метания гранаты выбирается место

и принимается такое положе ние, чтобы можно было сделать

бросок без помех, т. е. чтобы на пути полёта гранаты не было

ветвей деревьев, высокой травы, прово дов и других препят-

ствий.

Метание гранаты осуществляется по команде «Гранатой —

огонь», а в бою, кроме того, и самостоятельно.

Для метания гранаты необходимо взять гранату в руку и

пальцами плотно прижать спусковой рычаг к корпусу грана-

ты (рис. 57). Продолжая плотно прижимать спусковой рычаг,

другой рукой сжать (выпрямить) кон цы предохранительной

чеки; удерживая спусковой рычаг в прижатом положении, за

кольцо выдернуть предохранительную чеку; размахнуть ся и

бросить гранату в цель (при метании оборонительной гранаты

сразу после броска укрыться).

a

б

в

Рис. 57. Действия перед метанием ручной осколочной гранаты:

а — прижатие спусковой скобы к корпусу гранаты;

б — выпрямление концов предохранительной чеки;

в — выдёргивание предохранительной чеки

При метании гранаты в движении шагом или бегом

(рис. 58) необходимо, удер живая гранату в правой полусогну-

той руке, а оружие — в левой, выдер нуть предохранительную

чеку. С шагом левой ногой вынести руку с гранатой вперёд и

вниз. На втором шаге (правой ногой) рука продол жает движе-

ние по дуге вниз-назад с одновременным поворотом корпуса

вправо. На третьем шаге, выставив левую ногу по направле-

нию к цели на носок и согнув правую ногу в колене, закон-

чить пово рот корпуса и замах рукой. Используя скорость

Образовательный портал www.adu.by/ Национальный институт образования

a

б

в

г

Рис. 58. Метание гранаты в движении:

а, б, в, г — последовательность действий

движения, вложить в бросок последовательно силу ног, кор-

пуса и руки, метнуть грана ту, пронося её над плечом.

Для метания гранаты из траншеи или окопа (рис. 59) не-

обходимо положить оружие на бруствер, взять гранату в пра-

вую руку и выдернуть предо хранительную чеку; отставить

(насколько можно) правую ногу назад; прогибаясь в пояснице

и слегка сгибая обе ноги, отвести правую ру ку с гранатой на-

зад до отказа; опираясь на левую руку, резко выпрямиться

и метнуть гранату в цель, после чего укрыться в траншее

(окопе).

Для поражения живой силы противника, расположенной в

окопе (траншее), нужно метать гранату под углом к горизонту

примерно 35—45о, чтобы граната падала в окоп по навесной

траектории и мень ше перекатывалась через траншею.

Образовательный портал www.adu.by/ Национальный институт образования

a

б

Рис. 59. Метание гранаты из траншеи (окопа):

а, б — последовательность действий

infopedia.su

Презентация на тему Основы и правила стрельбы из стрелкового оружия

При выстреле из стрелкового оружия происходят следующие явления. От удара бойка по капсюлю боевого патрона, досланного в патронник, взрывается уПри выстреле из стрелкового оружия происходят следующие явления. От удара бойка по капсюлю боевого патрона, досланного в патронник, взрывается ударный состав капсюля и образуется пламя, которое через затравочные отверстия в дне гильзы проникает к пороховому заряду и воспламеняет его. При сгорании порохового заряда образуется большое количество сильно нагретых газов, создающих в канале ствола высокое давление на дно пули, дно и стенки гильзы, а также на стенки ствола и затвор. В результате давления газов на дно пули она сдвигается с места и врезается в нарезы; вращаясь по ним, продвигается по каналу ствола с непрерывно возрастающей скоростью и выбрасывается наружу по направлению оси канала ствола. Давление газов на дно гильзы вызывает, движение оружия назад. От давления газов на стенки гильзы и ствола происходит их растяжение (упругая деформация), и гильза, плотно прижимаясь к патроннику, препятствует прорыву пороховых газов в сторону затвора. Одновременно при выстреле возникает колебательное движение (вибрация) ствола и происходит его нагревание. Раскаленные газы и частицы несгоревшего пороха, истекающие из канала ствола вслед за пулей, при встрече с воздухом порождают пламя и ударную волну, последняя является источником звука при выстреле.дарный состав капсюля и образуется пламя, котороПри выстреле из автоматического оружия, устройство которого основано на принципе использования энергии пороховых газов, отводимых через отверстие в стенке ствола (автоматы и пулеметы Калашникова), часть пороховых газов, кроме того, после прохождения пулей газоотводного отверстия устремляется через него в газовую камору, ударяет в поршень и отбрасывает поршень с затворной рамой назад.

Пока затворная рама не пройдет определенное расстояние, обеспечивающее вылет пули из канала ствола, затвор продолжает запирать канал ствола. После вылета пули из канала ствола происходит его отпирание; затворная рама и затвор, двигаясь назад, сжимают возвратную пружину; затвор при этом извлекает из патронника гильзу. При движении вперед под действием, сжатой пружины затвор досылает очередной патрон в патронник и вновь запирает канал ствола.

Иногда после удара бойка по капсюлю выстрела не последует или он произойдет с некоторым запозданием. В первом случае имеет место осечка, а во втором — затяжной выстрел. Причиной осечки чаще всего бывает отсыревание ударного состава капсюля или порохового заряда, а также слабый удар бойка по капсюлю. Затяжной выстрел является следствием медленного развития процесса зажжения или воспламенения порохового заряда. е через затравочные отверстия в дне гильзы проникает к пороховому заряду и воспламеняет его. При сгорании порохового заряда образуется большое количество сильно нагретых газов, создающих в канале ствола высокое давление на дно пули, дно и стенки гильзы, а также на стенки ствола и затвор. В результате давления газов на дно пули она сдвигается с места и врезается в нарезы; вращаясь по ним, продвигается по каналу ствола с непрерывно возрастающей скоростью и выбрасывается наружу по направлению оси канала ствола. Давление газов на дно гильзы вызывает, движение оружия назад. От давления газов на стенки гильзы и ствола происходит их растяжение (упругая деформация), и гильза, плотно прижимаясь к патроннику, препятствует прорыву пороховых газов в сторону затвора. Одновременно при выстреле возникает колебательное движение (вибрация) ствола и происходит его нагревание. Раскаленные газы и частицы несгоревшего пороха, истекающие из канала ствола вслед за пулей, при встрече с воздухом порождают пламя и ударную волну, последняя является источником звука при выстреле.

infourok.ru

Основы и правила стрельбы

1. Выбор прицела и точки прицеливания при стрельбе с места по неподвижным (появляющимся) целям днем

Для выбора прицела и точки прицеливания необходимо определить расстояние до цели и учесть внешние условия, которые могут оказать влияние на дальность и направление полета пули. Прицел и точка прицеливания выбираются с таким расчетом, чтобы при стрельбе средняя траектория проходила посредине цели.
При стрельбе на расстояния до 400 м огонь следует вести, как правило, с прицелом 4 или «П», прицеливаясь в нижний край цели или в середину, если цель высокая (бегущие фигуры и т.д.).
При стрельбе на расстояния, превышающие 400 м, прицел устанавливается соответственно расстоянию до цели, округленному до целых сотен метров. За точку прицеливания, как правило, принимается середина цели. Если условия обстановки не позволяют изменять установку прицела в зависимости от расстояния до цели, то в пределах дальности прямого выстрела огонь следует вести с прицелом, соответствующим дальности прямого выстрела, прицеливаясь в нижний край цели.

2. Влияние на стрельбу угла места цели, ветра и температуры воздуха, определение и учет поправок на них

2.1. Влияние на стрельбу угла места цели определение и учет поправок на него

При стрельбе с одной установкой прицела (с одним углом прицеливания), но под различными углами места цели, в результате ряда причин, в том числе изменения плотности воздуха на разных высотах, а, следовательно, и силы сопротивления воздуха, изменяется величина наклонной (прицельной) дальности полета пули.
При стрельбе под небольшими углами места цели (до ±15°) эта дальность полета пули изменяется весьма незначительно, поэтому допускается равенство наклонной и полной горизонтальной дальностей полета пули, т. е. неизменность формы (жесткость) траектории.
При стрельбе под большими углами места цели, если расстояние до цели более 400 м, наклонная дальность полета пули изменяется значительно (увеличивается), поэтому при стрельбе в горах и по воздушным целям необходимо учитывать поправку на угол места цели, руководствуясь правилами, указанными в наставлениях по стрелковому делу.
В горах при стрельбе на дальностях свыше 400 м, если высота местности над уровнем моря превышает 2000 м, прицел, соответствующий дальности до цели, в связи с пониженной плотностью воздуха следует уменьшать на 1 деление; если высота местности над уровнем моря меньше 2000 м, то прицел не уменьшать, а точку прицеливания выбирать на нижнем краю цели.
При стрельбе в горах снизу вверх или сверху вниз на дальностях свыше 400 м и углах места цели менее 30° точку прицеливания следует выбирать на нижнем краю цели, а при углах места цели более 30° прицел, соответствующий дальности до цели, уменьшать на 1 деление.

2.2. Влияние на стрельбу ветра, определение и учет поправок на него

При попутном ветре уменьшается скорость полета пули относительно воздуха. Например, если скорость пули относительно земли равна 800 м/сек, а скорость попутного ветра 10 м/сек, то скорость пули относительно воздуха будет равна 790 м/сек (800-10). С уменьшением скорости полета пули относительно воздуха сила сопротивления воздуха уменьшается. Поэтому при попутном ветре пуля полетит дальше, чем при безветрии.
При встречном ветре скорость пули относительно воздуха будет больше, чем при безветрии, следовательно, сила сопротивления воздуха увеличится, и дальность полета пули уменьшится.
Продольный (попутный, встречный) ветер на полет пули оказывает незначительное влияние, и в практике стрельбы из стрелкового оружия поправки на такой ветер не вводятся
Боковой ветер оказывает давление на боковую поверхность пули и отклоняет ее в сторону от плоскости стрельбы в зависимости от его направления: ветер справа отклоняет пулю в левую сторону, ветер слева — в правую сторону.

Влияние бокового ветра на полет пули при стрельбе из стрелкового оружия

Табличные поправки при сильном ветре (скорость 8 м/с), дующем под прямым углом к направлению стрельбы, необходимо увеличивать в два раза, а при слабом ветре (скорость 2 м/с) или при умеренном ветре, дующем под острым углом к направлению стрельбы, — уменьшать в два раза.
Ветер, дующий под острым углом к плоскости стрельбы, оказывает одновременно влияние и на изменение дальности полета пули и на ее боковое отклонение.

2.3. Влияние на стрельбу температуры воздуха, определение и учет поправок на нее
При повышении температуры плотность воздуха уменьшается, а вследствие этого уменьшается сила сопротивления воздуха и увеличивается дальность полета пули. Наоборот, с понижением температуры плотность и сила сопротивления воздуха увеличиваются, и дальность полета пули уменьшается.
При повышении температуры порохового заряда увеличиваются скорость горения пороха, начальная скорость и дальность полета пули.
При стрельбе в летних условиях поправки на изменение температуры воздуха и порохового заряда незначительные и практически не учитываются; при стрельбе зимой (в условиях низких температур) эти поправки необходимо учитывать, руководствуясь правилами, указанными в наставлениях по стрелковому делу.
Дальность полета пули при стрельбе зимой (в условиях низких температур) на расстояния свыше 400 м уменьшается на значительную величину (50-100 м), поэтому необходимо при температуре воздуха выше -25°С точку прицеливания выбирать на верхнем краю цели, а при температуре воздуха ниже -25°С увеличивать прицел на одно деление.

goup32441.narod.ru
