Приспособления для заточки ножей своими руками: чертежи, видео

Срок службы любого ножа напрямую зависит от методов его эксплуатации и процедуры заточки лезвия. Приспособления для заточки ножей столь разнообразны, что позволяют современному человеку не прибегать к работе специалистов, а выполнить всю работу самостоятельно на дому. Для затачивания ножей можно воспользоваться как специальным приспособлением промышленного производства, так и любым приспособлением, изготовленным собственными руками. Важно знать, что простые элементы для заострения ножей (например, оселок), которые есть под рукой, могут сослужить недобрую службу и острота изделия не только не вернётся, но и постепенно изделие совсем придёт в негодность. При этом любое самодельное приспособление для затачивания ножей может базироваться на применении именно этих простейших заточных приспособлений. Подробную информацию о том, как сделать заточное приспособление своими руками, можно найти ниже.

Приспособления для заточки ножей

Самодельный ручной станок для заточки ножей, при условии выполнения всех требований при его создании, позволит упростить затачивание ножей и его исполнение будет не хуже профессионального. Правильное заострение включает в себя следующее правило: каждому типу режущего изделия присущ определённый угол затачивания кромки, который должен быть неизменным по всей длине лезвия (см. таблицу № 1). Заточное приспособление, которое будет изначально основано на этом принципе, подарит мастеру острую кромку ножа на долгое время.

Тип режущего приспособления	Угол заточки
Бритвы, хирургические ножи	10…15º
Кондитерские, хлебные и овощные ножи	15…25º
Хозяйственные ножи различного назначения	20…25º
Охотничьи, рыбацкие и туристические ножи	25…30º
Режущий инструмент для твёрдых материалов (топоры, столярный инструмент)	30…40º

Таблица № 1. Угол заточки в параллели с типом режущего приспособления

Обработка кромок при заточке должна проходить равномерно. Для выполнения этого условия требуется соблюдать следующие правила:

• лезвие должно фиксироваться в тисках приспособления надёжно и качественно, не подвергая металл лезвия повреждению;
• перемещение оселка по оси кромки ножа должно быть равномерным и строго под определённым углом;
• точка касания лезвия должна быть неукоснительно перпендикулярна к продольной оси точильного приспособления;
• нажим на клинок ножа должен изменяться плавно в зависимости от изменения площади соприкосновения лезвия и точила.

Простое устройство для заточки ножей

Самое простое устройство для заострения ножей основано на использовании угловой рамы и оселка. Цена подобного примитивного устройства заводского производства достаточно высока, как высока цена и на сменные оселки, при этом сделать такое устройство для натачивания ножей в домашних условиях не составит мастеру ни малейшего труда. Понадобится следующий инвентарь:

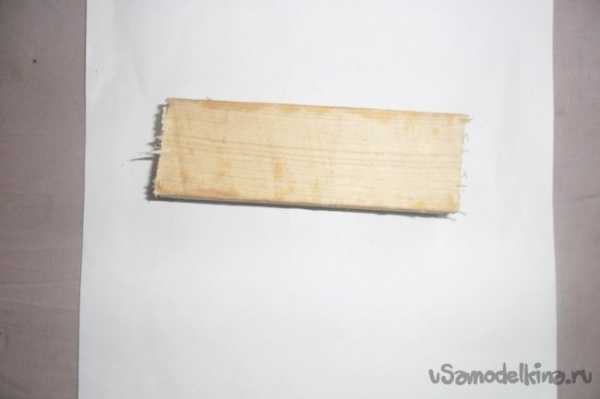

1. Деревянные бруски одинакового размера – 4 шт.
2. Дрель (или любой другой инструмент для сверловки).
3. Болты и гайки (примерно по 4 шт.).

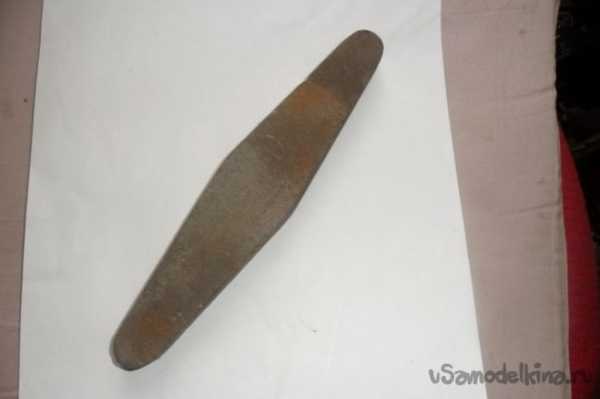

4. Оселок.
5. Транспортир.

Для начала нужно изготовить пару деревянных уголков, располагая бруски друг к другу строго под углом 90º (рис. 1). Получившиеся деревянные углы сомкнуть друг с другом параллельно как единое целое и просверлить насквозь отверстия по диаметру болтов. В отверстия вставить болты, и углы немного притянуть друг к другу гайками.

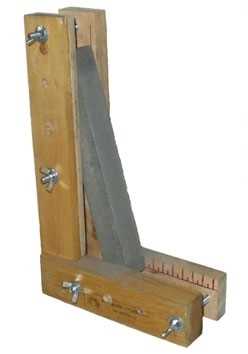

Простейшее приспособление для заточки ножей

Смысл этого изобретения в том, чтобы можно было произвести заточку просто держа нож вертикально по отношению к расположенному под заданным углом точильной поверхности.

Самое важное – правильно закрепить оселок между деревянными углами приспособления. Для этого, пользуясь транспортиром, нужно выставить нужный угол наклона оселка и туго затянуть болты для чёткой фиксации позиции оселка.

При некоторой доработке приспособления можно зафиксировать и позицию ножа относительно заточного камня. Существенным недостатком подобного станка для ручной заточки выступает невозможность плавной регулировки угла наклона точильного камня.

Устройство для заточки из монтажных уголков

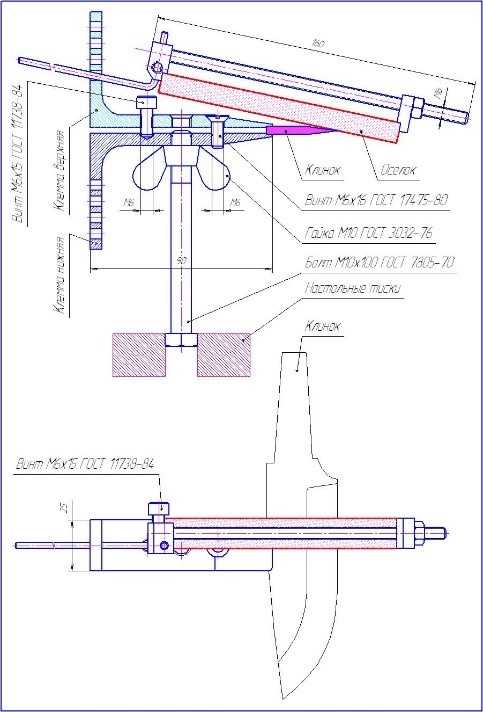

Схема и чертежи самодельной точилки для ножей из монтажных уголков, основанной на приспособлении Лански, наглядно показаны ниже.

Схема самодельной точилки из монтажных уголков

Для сборки этого приспособления понадобятся:

1. Металлические уголки 90*90 мм с толщиной стенки 6 мм.
2. Шпилька с резьбой М6 и длиной 160 мм.
3. Тонкий стержень (электрод, спица и т.д.).
4. Оселок.
5. 2 прямоугольных куска металла (губки для зажима оселка).

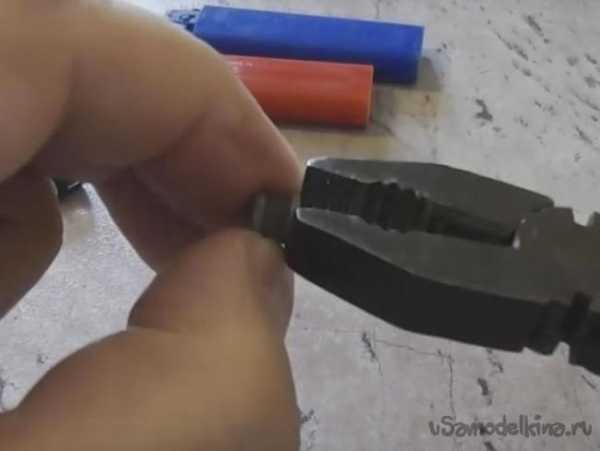

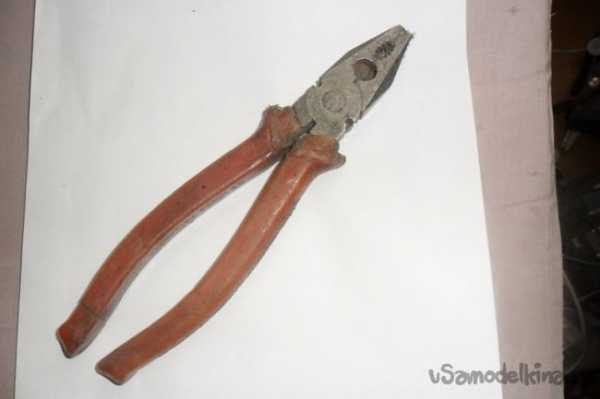

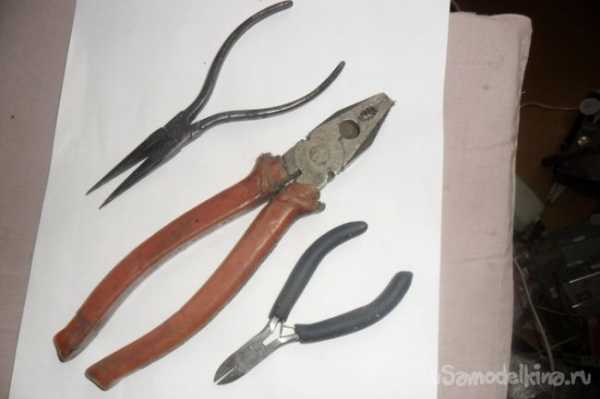

6. Плоскогубцы.
7. Ножовка по металлу.
8. Напильник (или любой другой инструмент для обработки острых углов).
9. Набор метизов (гайки и болты).

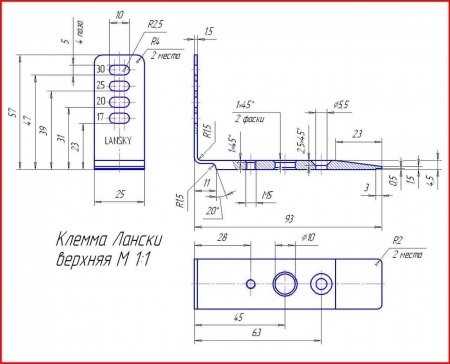

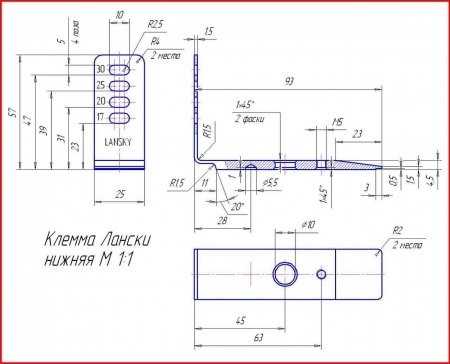

Чертеж зажимных губок приспособления типа Лански

Чертеж зажимных губок приспособления типа Лански

В металлических уголках следует выполнить отверстия и нарезать в них резьбу согласно чертежам. Затем сточить скосы на губках, которыми определена фиксация лезвия ножа, чтобы предупредить появление помехи движению точильного камня. Все острые углы и края будущего приспособления для заточки необходимо обработать напильником.

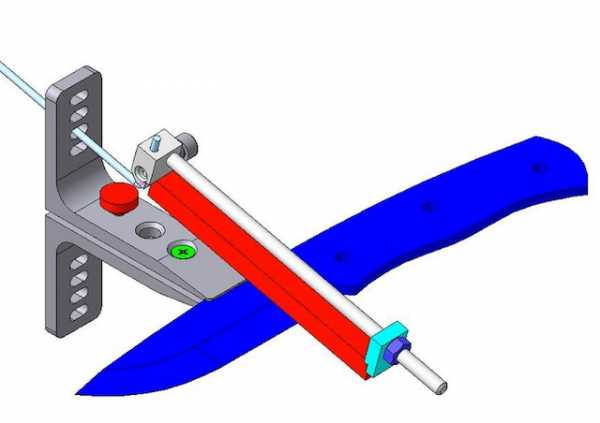

Схема готового приспособления для заточки из монтажных уголков

В обеих металлических губках, предназначенных для фиксации оселка, нужно просверлить отверстия и нарезать резьбу под соединительный болт.  Оселок зафиксировать. Тонкую гладкую спицу, предварительно согнутую под углом 90 º, необходимо вставить и закрепить в отверстии одной из губок. В дальнейшем, при помощи этого фиксатора в виде спицы, будет задаваться определённый угол наклона оселка. Подобное приспособление для заострения ножей характеризуется обширным охватом угла заточки, что, бесспорно, заинтересует большинство мастеров.

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона.

Для создания подобного самодельного станка своими руками понадобятся:

1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
4. Железная пластина 200*65 мм и толщиной металла 4 мм.
5. Рояльная петля, длиной 92 мм.
6. Шпилька М8 длиной 325 мм.
7. Гайки и болты с резьбой М8.
8. Сверло 6,5 мм.
9. Метчик М8.
10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

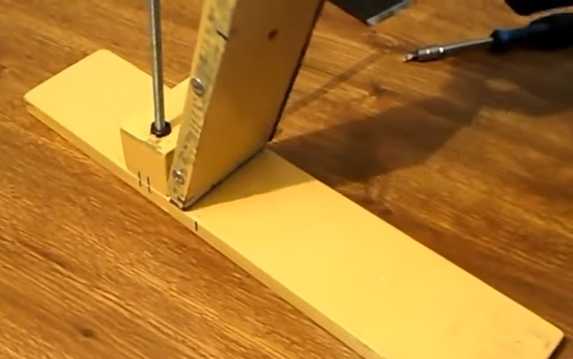

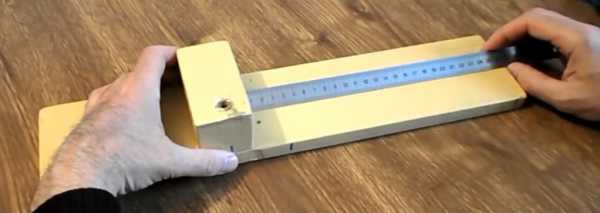

Определение места крепления бруска

Схема расположения саморезов

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

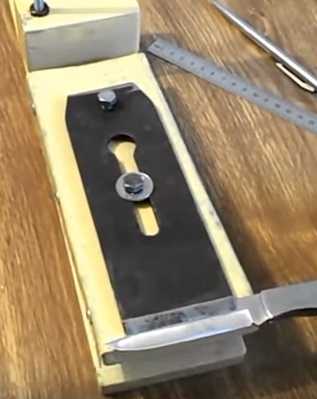

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

• металлический квадратный профиль 40×40 мм;
• мебельная скоба, шириной 40 мм;
• пара заклёпок;
• брусок фанеры 42×25 и толщиной 18 мм;
• болт и гайка М5;
• пара гаек-барашков М8;
• оселок;
• стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

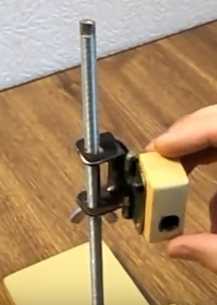

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

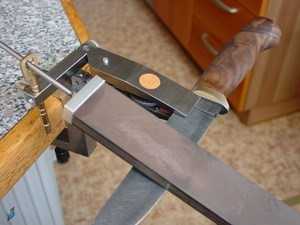

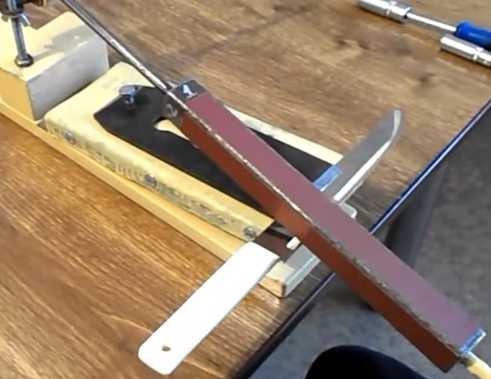

Точилка в сборе

Станки с неподвижными заостряющими поверхностями

Станки с неподвижными заостряющимися поверхностями – это простая модификация приспособления для обработки хозяйственно-бытовых ножей. В подобном устройстве отсутствует возможность регулировки угла заточки, при этом можно заранее установить несколько различных углов для заточки разных типов ножей. Работа по заточке лезвий при помощи подобных станков не трудна, достаточно лишь водить лезвием по абразивным поверхностям в углублении.

Приспособление складывается из пары наклоненных друг к другу под определённым углом плоскостей, одна из которых является точильным камнем.

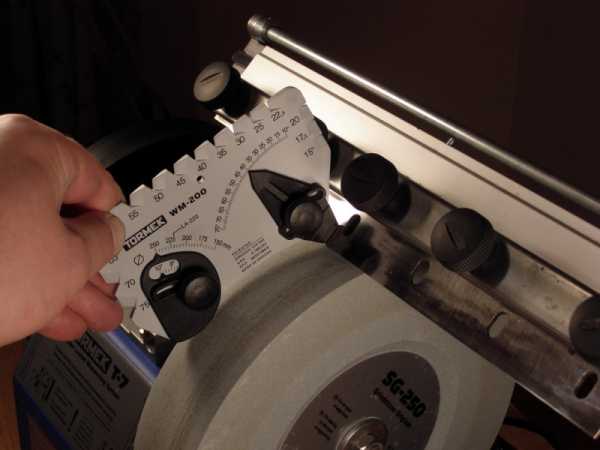

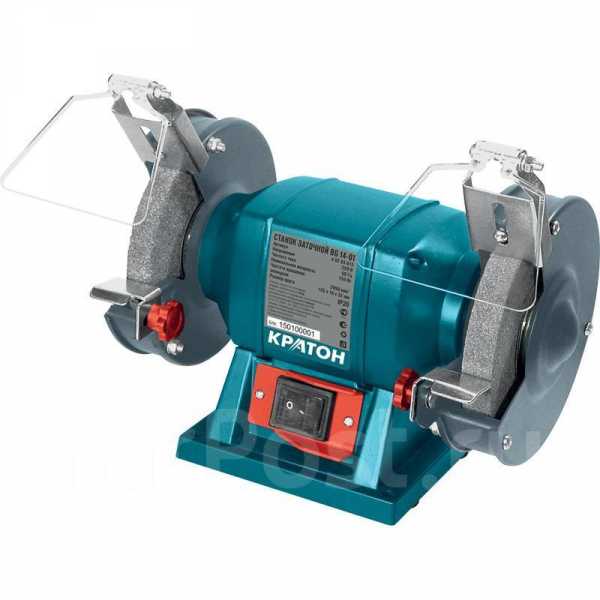

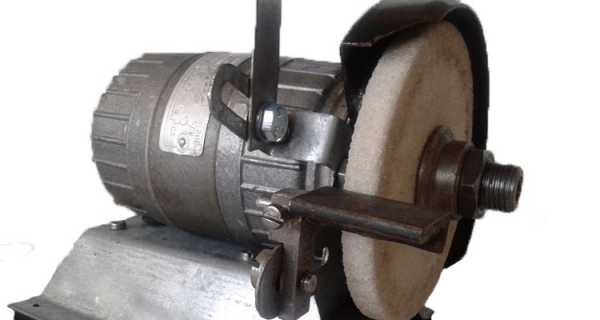

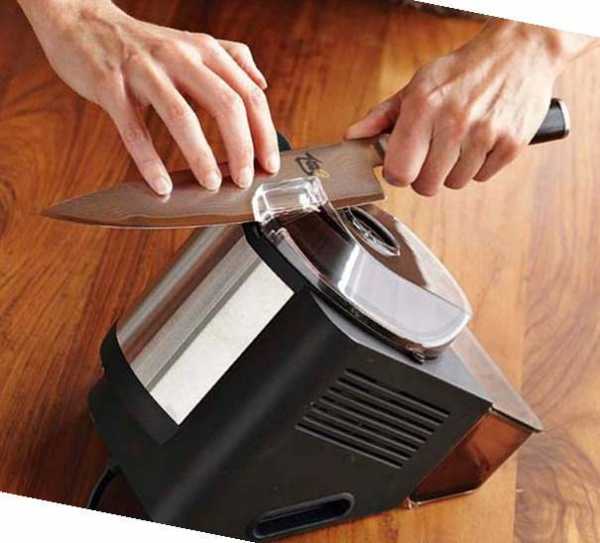

Электрические устройства для заточки ножей

Процедура создания электрического заточного станка проста: достаточно снабдить практически любое приспособление для заточки ножей и ножниц электроприводом. Подобный заточной станок позволяет быстро и качественно наточить изделие и при этом обеспечивает у кромки лезвия более качественную вогнутую полочку.

Механизм электроточила для натачивания ножей содержит в себе направляющую, которая размещена вдоль оси вращения точильного бруска, и при помощи которой прилаживается лезвие под заданным углом. Угол заточки выставлен и задаётся направляющей, а усилие прижима определяется мастером.

Особое внимание требуется уделить скорости затачивания, т.к. электропривод позволяет наточить изделие с большой скоростью, в результате чего поверхность ножа нагревается. Подобный поверхностный нагрев приводит к отпуску закалённой стали, вследствие чего нож может быстро потерять свою твёрдость и срок его службы заметно сократится. Для предупреждения отпуска стали, следует заточку на скоростном электроточиле выполнять в короткие промежутки времени и с достаточными перерывами, позволяющими ножу остыть.

Изготовление камней для заточки

Современному мастеру не составит труда изготовить камни для заточки своими руками. Для этого понадобится:

• деревянная плашка по размеру будущего точила;
• эпоксидная смола;
• картонный коробок по размеру бруска;
• абразив;
• защитные резиновые перчатки.

В качестве абразива можно использовать готовый порошок, либо можно подготовить абразив собственного производства, например, из старого бруска зелёного цвета ещё советского производства. Подобный брусок можно стереть в порошок и использовать его в дальнейшем в качестве абразива.

Приспособление для заточки ножей

Деревянную плашку требуется обработать с одной стороны наждачной бумагой и пилой сделать частые насечки. Эпоксидную смолу смешать с абразивной крошкой. Предварительно расположив брусок в склеенной по размеру бруска картонной коробочке, покрыть подготовленную поверхность деревянного бруска смесью эпоксидной смолы и абразива. После полного отверждения смолы брусок готов к использованию.

Другим вариантом изготовления камней для заточки своими руками является создание точильного бруска из небольших прямоугольных стеклянных пластин толщиной около 5 мм. При помощи двусторонней клейкой ленты на поверхность стеклянной пластины наклеивается наждачная бумага. Точильный брусок готов к работе.

Приспособление для заточки из деревянных брусков

Простым приспособлением для затачивания ножей является инструмент, состоящий из пары деревянных реек и пары брусков с абразивом, с одинаковыми геометрическими размерами.

Деревянные рейки стоит подвергнуть тщательной шлифовке абразивными шкурками. Затем, после нанесения вспомогательной разметки, зависящей от угла заточки ножа, сделать пропилы на глубину 15 мм. В получившиеся отверстия вставить наждачные бруски таким образом, чтобы каждый паз совпал, после чего закрепить их болтами. Для придания точильному устройству большей устойчивости, нижнюю часть поверхности можно проложить куском резины.

Виды приспособлений для затачивания режущего инструмента различны и каждый мастер сможет остановить свой выбор на том ручном станке, который будет удовлетворять в полной мере именно его потребности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Приспособление для заточки ножей для рубанка своими руками

Довольно большое распространение получили детали из древесины. Для обработки поверхностного слоя применяется рубанок – достаточно распространенный инструмент, которое имеет лезвие. Он проводит снятие поверхностного слоя, служит для обработки грубых краев. При длительном применении изделия есть вероятность ухудшения степени заточки режущей кромки. Стоит учитывать, что твердое дерево наиболее сильно изнашивает режущую часть приспособления. Еще большие дефекты появляются на поверхности в случае, когда приспособление натыкается на гвоздь или другой элемент. Приспособление для заточки ножей встречается довольно часто, также встречаются самодельные устройства. Рекомендуется проводить периодической обслуживание рубанка, которое позволяет поддерживать основные свойства изделия.

Ножи для рубанков: какие можно заточить

Основным элементом рассматриваемого механизма являются ножи. Их режущая часть может быстро изнашиваться при определенных условиях. При эксплуатации рубанков следует уделить внимание тому, что выделяют два вида приспособлений:

1. Ручные сегодня встречаются крайне част. При изготовлении основной части может применяться пластик, металл или дерево. Лезвие изготавливается при применении специальной стали, которая характеризуется повышенной устойчивостью к износу.

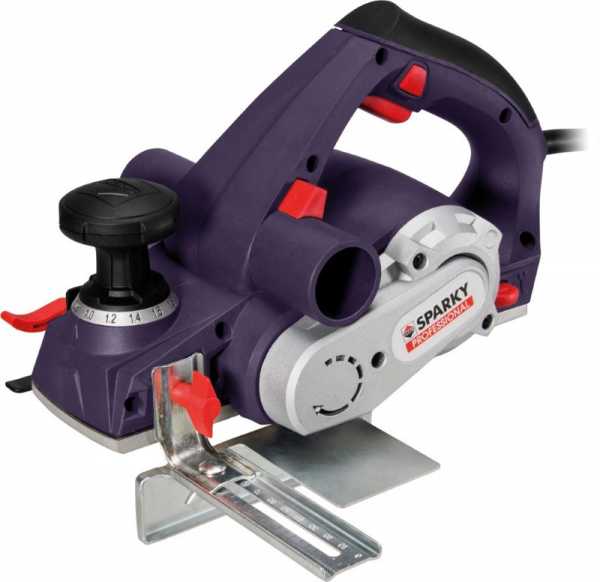

2. Электрические рубанки применяются при обработке большого количества материала. За счет встроенного двигателя можно существенно повысить скорость и эффективность проводимого процесса.

Нужно учитывать тот момент, что у электрического инструмента может быть сразу несколько резцов. За счет этого существенно повышается эффективность проводимого процесса. Основная часть изготавливается из инструментальной стали или вольфрама. Стоит учитывать, что режущая часть из вольфрама не поддается заточке, после сильного износа он должен замениться. При этом поверхность может различаться по форме и некоторым другим параметрам.

Как определить, что ножам рубанка требуется заточка?

Важно своевременно определить то, когда нужно провести заточку поверхности. Приспособление для заточки ножей рубанка можно приобрести или собрать самостоятельно. Среди особенностей отметим следующее:

1. Определить состояние резца можно при визуальном рассмотрении кромки фаски. Если при осмотре оказывается, что есть тонкая блестящая лента, то нужно приступить к заточке.
2. Некоторые изделия снабжаются двусторонними ножами. При сильном износе лезвия проводится его поворот, за счет этого можно обеспечить требуемую работоспособность.

Приспособление для заточки ножей рубанка может применяться в соответствии с определенными рекомендациями. Не стоит забывать о том, что при допущении ошибки есть вероятность появления серьезного дефекта, за счет которого провести снятие материала не получается.

Как правильно заточить ножи рубанка?

Рубанок по дереву должен применяться в соответствии с основными рекомендациями. Стоит учитывать, что заточить рубанок можно исключительно при применении следующих инструментов:

1. Бруска с мелкозернистой поверхностью.
2. Наждак со шлифовальным кругом требующегося типа.
3. Кожаный ремень со специальной полировочной пастой, а также камень для шлифования.

Заточка рубанка в домашних условиях позволяет быстро восстановить состояние режущей кромки. При сильном повреждении ножей требуется большой круг, который рассчитан на снятие большого количества материала с поверхности. Подобный инструмент позволяет исключить вероятность выгибания ножа.

Лучше всего для поставленной задачи подходит наждак с двумя различными кругами: один с крупным, второй с мелким зерном. За счет подобного сочетания обеспечиваются наиболее благоприятные условия для работы.

Не стоит забывать о том, что неправильно заточенные ножи не обеспечивают должное качество обработки. Именно поэтому нужно ответственно относится к поставленной задаче.

Одним из наиболее важных параметров можно назвать угол заточки. В большинстве случаев этот показатель варьирует в пределе от 25 до 45°. Наиболее подходящий параметр выбирается в зависимости от твердости обрабатываемой поверхности. Угол выдерживается при применении специального шаблона.

Есть довольно большое количество рекомендаций, касающихся применения приспособлений по заточке ножей рубанков. Основными можно назвать следующее:

1. На момент работы не рекомендуется осуществлять сильный нажим, так как в этом случае будет происходить снятие металла большим слоем. Подобная ошибка часто становится причиной, по которой инструмент просто выходить из строя.
2. При соприкосновении с абразивным кругом сталь нагревается, за счет чего существенно повышается показатель пластичности. Именно поэтому специалисту рекомендуют периодически проводить охлаждение металла в воде.
3. После применения крупного шлифовального круга проводится доработка мелкозернистым бруском. Финишный этап заключается в применении кожи и специальной пасты, которая позволяет получить идеально гладкую поверхность.

Приведенная выше информация указывает на то, что процедура весьма сложная в исполнении. Несмотря на это, ее рекомендуют проводить практически сразу после появления первых признаков потери заточки. Если откладывать подобную процедуру, то со временем ножи могут прийти в непригодность.

Не во всех частных мастерских встречаются специальные станки для заточки ножей. Именно поэтому часто приходится применять сочетание бруска и абразива.

Ножи электрических инструментов лучше всего затачивать у специалистов, так как даже незначительные дефекты могут стать причиной их полной непригодности. При этом стоимость изделия весьма высокая.

Проверка регулировки лезвия

После проведения рассматриваемой процедуры следует провести корректировку расположения ножей. После их установки нужно осмотреть рубанок и оценить то, на какое расстояние выходит лезвие. Основными рекомендациями можно назвать следующее:

1. Оптимальный показатель составляет 0,5 мм. Если нужно провести грубую обработку и при этом существенно повысить производительность лезвие выводится на 1 мм.
2. Стоит учитывать, что слишком сильный зазор становится причиной получения крупной стружки. Поэтому не обеспечиваются условия для получения качественной поверхности. Если зазор минимальный, то размеры стружки будут несущественными, и это приведет к существенному увеличению срока обработки.

Не стоит забывать о том, что в сравнении с другими инструментами, рассматриваемый применяется для более тонкой обработки. С учетом этого проводится регулировка расположения лезвий, а также выбирается соответствующий показатель угла заточки лезвия.

Как оценить качество заточки?

Выдержав определенный угол заточки ножа рубанка и проведя финишную шлифовку следует провести проверку качество проведенной работы. Стоит учитывать, что качество определяется по типу получаемой стружки.

Проверка предусматривает проведение рубанком по поверхности заготовки. Если поверхность получается гладкой, значит проведенная процедура была правильна.

Виды оборудования для заточки ножей

Применяемое приспособление для заточки ножей для рубанка может классифицироваться по достаточно большому количеству различных признаков. Среди особенностей классификации отметим следующие моменты:

1. Есть ручные и механизированные приспособления. Первый вариант более прост в применении и обходится намного дешевле, второй позволяет существенно повысить скорость обработки. Электрические инструменты в последнее время весьма распространены.
2. Рассматривая устройство заточки ножей рубанка следует уделить внимание зернистости абразива. Слишком большое зерно становится причиной быстрого снятия материала, уменьшение их величины позволяет за один проход уменьшить толщину снимаемого слоя.
3. Есть самодельные и покупные устройства. Точилка самодельная справляется с поставленной задачей.

Производством точильных устройство занимается большое количество различных компаний. Во многом популярность бренда определяет стоимость механизма.

Для чего нужна ручная заточка?

Применяется заточка ручного рубанка исключительно по предназначению. Среди особенностей использования отметим следующее:

1. Устройство подходит для заточки режущей кромки рубанка, а также многих других изделий.
2. Подобный механизм может проводить снятие металла с поверхности. Абразив может обладать различной зернистостью, что определяет количество снимаемого материала за один проход.

В большинстве случаев ручное приспособление применяется в случае, когда нужно провести обработку сложной поверхности. В отличии от электрического оборудования, механизм достаточно прост и обходится в небольшую сумму. Также при применении подобного инструмента может проводится заточка ножа, который также имеет режущую кромку.

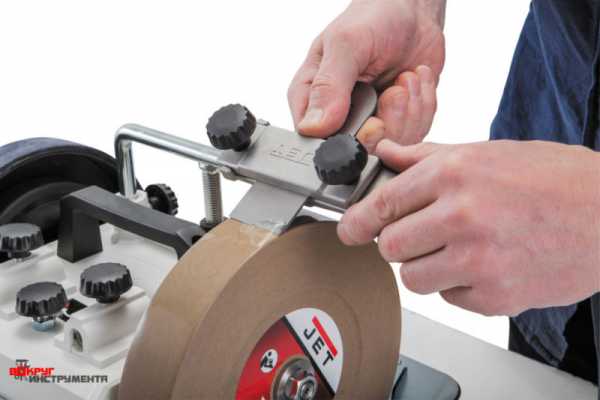

Заточка ножей рубанка на станке и их регулировка

Стоит учитывать тот момент, что заточка рубанка предусматривает его настройку и регулировку. Подобный процесс предусматривает также регулировку степени вылета лезвия. Непосредственно процедура заточки характеризуется следующими особенностями:

1. Процедура предусматривает снятие металла с режущей кромки.
2. Важно выдерживать должный угол, так как неправильный показатель становится причиной снижения эффективности применения инструмента. Правильный угол выдерживается при применении специального приспособления.

Заточка при применении станка упрощается, так как есть возможность закрепить заготовку надежно и выставить должный угол. При этом есть возможность провести замену насадки с различной степенью абразивности. Крупное зерно применяется вначале для снятия большого количества материала, мелкое позволяет обеспечить высокое качество поверхности.

Как сделать приспособление для заточки?

При необходимости можно изготовить требуемое приспособление для заточки ножей рубанка самостоятельно. Подобный вариант исполнения характеризуется следующими особенностями:

1. Невысокая стоимость.
2. Возможность применения в самых различных случаях.
3. Универсальность.
4. Длительный эксплуатационный срок.

Единственным недостатком можно назвать то, что нельзя менять угол заточки. Именно поэтому функциональность приспособления существенно снижается.

Подготовительный этап

Работа начинается с подготовительного этапа. Он выглядит следующим образом:

1. Для начала проводится скачивание чертежей с пошаговой инструкцией.
2. Следующий шаг заключается в подборе требующихся материалов.
3. Также требуются определенные инструменты, за счет которых проводится обработка материала.

Выделяют довольно большое количество различных точилок, которые можно изготовить своими руками. Большое распространение получили ручные инструменты, так как они достаточно просты в применении.

Процесс изготовления

Изготовить приспособление можно самостоятельно. Инструкция следующая:

1. Для начала подбирается абразив требуемой зернистости.
2. Следующий шаг заключается в создании шаблона под требуемым углом. Для этого идеально подходит деревянный брусок, с которого снимается материал под требуемым углом.

Создать полноценный станок с приводом от электрического двигателя достаточно сложно. Это связано с тем, что нужно провести точные расчеты.

В заключение отметим, что рубанок при своевременной заточке ножей может прослужить на протяжении весьма длительного периода. При изготовлении лезвия применяется инструментальная сталь, которая характеризуется повышенной устойчивостью к механическому воздействию.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Камни для заточки ножей: виды, правила заточки, зернистость

Для восстановления режущей кромки ножей лучше всего подходят камни для заточки. На сегодняшний день есть возможность выбора точильного камня из огромного ассортимента. Они производятся как из природных, так и из искусственных материалов. Отличие между типами обычно заключается в разной степени зернистости. Чтобы определить, какой брусок лучше выбрать, нужно запомнить несколько принципов заточки лезвий. Камни с крупной зернистостью подходят для первичной заточки, с мелкой зернистостью – для доводки и правки режущей кромки.

Основные виды точильного камня

Камни для заточки ножей можно разделить на несколько групп исходя из материала, из которого он изготовлен, предназначения и типа зернистости. В общем можно выделить следующие группы:

• природные – изготавливаются из различных природных минералов;
• керамические – производятся искусственным путем, обычно используются в качестве шлифовального камня;

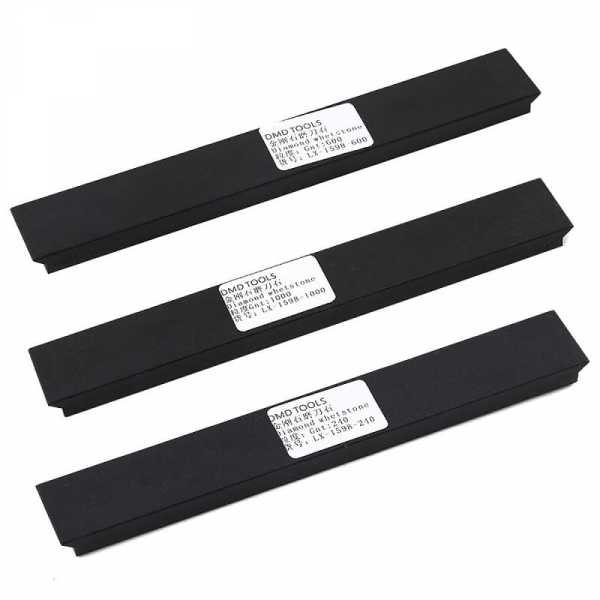

• алмазные – изготавливаются из различных материалов с нанесением алмазной крошки;
• абразивные – могут быть изготовлены из любых материалов, отличаются зернистостью, калибр зерна обычно маркируется (например, зернистость 150, также можно встретить аналогично понятие – гритность).

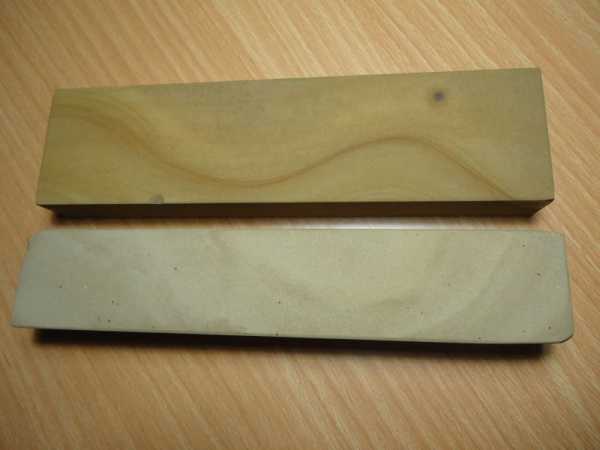

Арканзасские камни

Это так называемый арканзасский камень, официально называется новокулит. Бытовое название он получил в честь американского штата Арканзас, который считается его родиной. Основой этого натурального камня являются кристаллы кварца, которые были спрессованы под воздействием природных сил. Такой брусок отлично подходит для заточки лезвия, так как острые грани кварца отлично подходят для снятия верхнего слоя металла.

Стоит отметить, что стоимость такого камня довольно высока, что связано с ограниченным количеством месторождений, где его добывают. При этом для того, чтобы правильно с ним работать, нужно иметь определенный опыт. Новичку нет смысла его приобретать, лучше учиться ремеслу с более простыми моделями камней. Но для опытного мастера он станет незаменимым инструментом, который прослужит долгое время без потери качества.

Но, как и у другого любого камня, у него есть недостатки. Главным, из которых, является необходимость использования большого количества масла, необходимого для покрытия рабочей поверхности бруска.

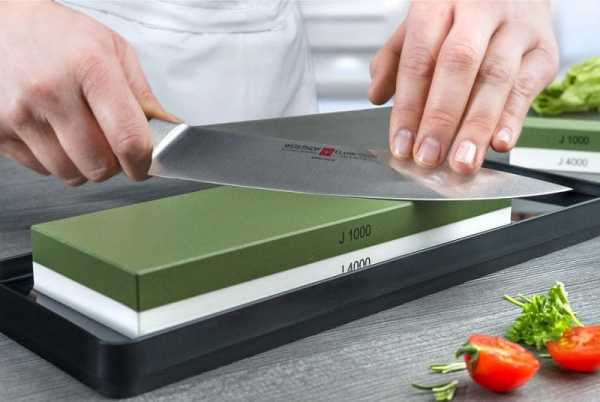

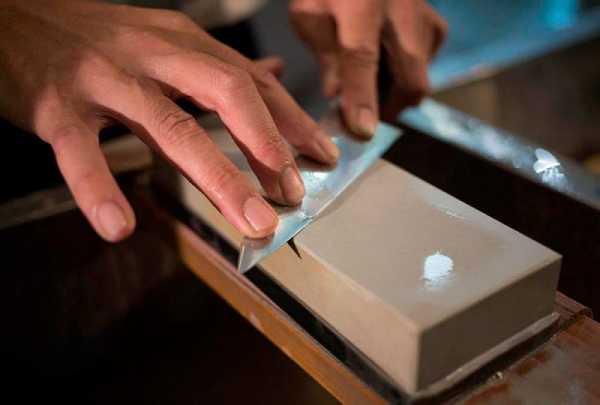

Японские водные камни

Как и предыдущая модель, японские камни получили название исходя из географической области, места их происхождения. Главное их отличие заключается в более мелкой зернистости, что позволяет производить более мягкую заточку. Качество которой превышает качество заточки новокулитом, но долговечность таких брусков значительно ниже, что связано с недостаточной износостойкостью.

Стоит отметить, что срок их эксплуатации можно увеличить, если своевременно приводить камень в порядок с помощью наждачного станка. Твердость наждака должна значительно превышать твердость точила.

Существует заблуждение, что эти японские водные камни получили название из-за того, что их добывают с дна водоемов. На самом деле это не так, приставку «водный камень» он получил из-за того, что использовать его можно только в мокром виде. Слой воды на поверхности точила вместе с частицами минералов создают суспензию, которая может снять необходимый слой металла.

Работать с таким точилом довольно сложно, нужно иметь определенную сноровку, поэтому он подходит только для опытных мастеров. Для бытовых нужд он просто не актуален, учитывая его высокую стоимость. Некоторые модели могут стоять несколько тысяч долларов.

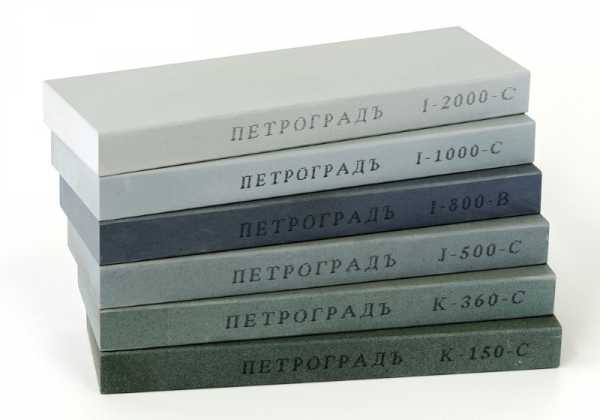

Синтетические камни

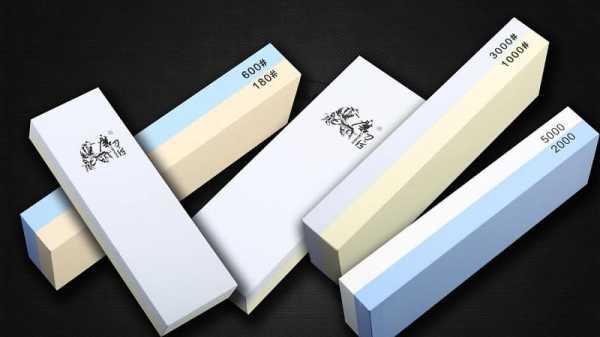

Современные технологии позволяют постепенно отказаться от природных материалов, которые имеют высокую стоимость и недостатки, которые исправить невозможно. Производя искусственный материал можно получить камень, имеющий необходимую прочность, структуру, износостойкость, калибр зернистости и небольшую стоимость.

Среди синтетических камней чаще всего можно встретить модели из керамики. Именно использование такого материала позволяет сохранить преимущества природных материалов, твердость алмазных точил и простоту производства.

Чаще всего керамические бруски применяются как камень для доводки ножей, так как работа с ними требует многого времени, поэтому для первичного снятия слоя металла лучше использовать другие камни. Благодаря своим свойствам, керамика отлично подходит для новичков. При ее использовании очень сложно испортить нож, переточив его.

Они изготавливаются обычно в виде небольших брусков, которые можно легко носить с собой, и которые не составляют неудобств. Это позволяет легко и быстро поправить кромку в любых условиях, что особенно важно для охотничьих ножей. Отметим, что не стоит доводить нож до сильного износа, который требует полноценной заточки. Лучше периодически делать правку.

Наиболее простые и дешевые модели точил изготавливаются из искусственного камня. В его основе обычно лежит крошка карбида или электрокорунда на связующей основе. Главным недостатком таких брусков является низкая износостойкость, но учитывая их невысокую стоимость, такой недостаток незначителен.

На рынке можно встретить камни с любой зернистостью, которые подходят и для грубой заточки, и для правки. Лучше всего покупать двухсторонние бруски, с разным калибром абразива с двух сторон. Для работы с таким точилом нужно использовать смазку, что продлит срок их эксплуатации. При сильном износе поверхность камня становится волнообразной. Исправить это можно, но в этом нет смысла, проще просто купить новый брусок.

Нужно помнить, что слишком дешевые камни можно использовать только для заточки кухонных ножей. Подходящее искусственное точило для правки профессионального инструмента стоит минимум 20 долларов.

Алмазные точильные бруски

Нужно сразу отметить, что такое точило не производится из сплошного куска алмаза. Алмаз используется только в качестве абразива из микроскопичной крошки. Несмотря на это, стоимость таких брусков довольно высокая. Как и модели из искусственного камня, алмазные бруски могут производиться в двухстороннем виде, с различным напылением с разных сторон.

На сегодняшний день используется два принципа создания алмазных точил:

1. Гальваническая связка. В качестве основы может использоваться любой твердый материал, на который наносится алмазное напыление с помощью связующего вещества на основе никеля. Данный метод позволяет эффективно распределить алмазную крошку на поверхности основы, что способствует высокой долговечности и эффективности такого камня. С его помощью всего лишь за несколько минут можно добиться практически идеального уровня заточки.
2. Мягкая основа. Алмазная крошка связывается органической основой и формируется брусок. Такой камень более мягкий и щадящий для металла. После обработки ножа, он практически не оставляет больших царапин. Его преимуществом является тот факт, что при износе поверхность бруска стирается и открывается новый слой алмазной крошки, полностью пригодной для полноценной работы.

Все чаще для производства камней применяются искусственные алмазы, которые значительно дешевле натуральных. Поэтому алмазный мусат сейчас доступен практически любому.

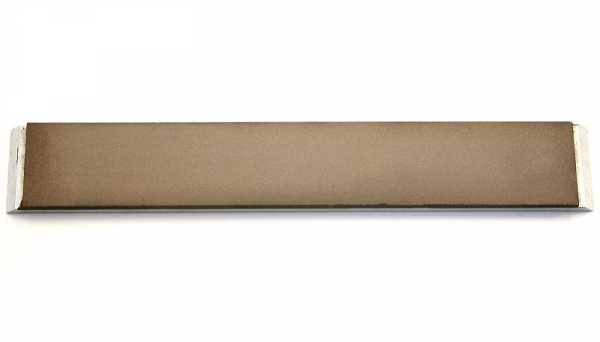

Эльборовые бруски

Эльборовый брусок можно рассматривать в качестве аналога алмазных моделей. В основе такого камня используется сверхтвердый материал – нитрид бора. Этот материал практически не уступает по свойствам алмазу. Такие бруски для заточки отличаются высокой прочностью и долговечностью. Они подходят для заточки ножей из сталей различной марки и химического состава.

Для проведения профессиональной заточки часто используются два бруска, алмазный для грубой заточки, а эльборовый для доводки режущей кромки. Это связано с тем, что кристаллы нитрита бора значительно мельче алмазной крошки.

Если требуется подобрать брусок для заточки охотничьего ножа или другого качественного инструмента, лучше приобрести качественный эльборовый камень, чем дешевый аналог. Из-за минимального износа, он прослужит множество лет. Он не требует особого ухода, не оставляет царапин на металле и позволяет достичь зеркальной поверхности лезвия.

Правила заточки

Даже имея самый лучший и самый дорогой брусок, без должных умений качественно заточить нож не получиться. Для начала стоит изучить основные правила заточки и приобрести весь необходимый инструмент.

Все что нужно иметь для заточки ножей – это точило разного калибра, смазка из специального масла или обычную воду, и средства для полировки при необходимости.

Чтобы в домашних условиях производить заточку достаточно иметь всего лишь два типа камня, с калибром №1000 и №3000. Их будет достаточно для грубой заточки и доводки лезвия. Но если режущая кромка значительно повреждена, имеются вмятины или сколы, потребуется подобрать более грубый брусок.

Очень важно подобрать правильный момент для заточки, нет определенных сроков, которых нужно строго придерживаться. Ориентироваться нужно, в первую очередь, на интенсивность использования ножа. С заточкой не нужно затягивать, как только почувствуется ухудшение качества реза, нужно сразу провести доводку. Это позволяет не снимать большой слой металла и продлить долговечность ножа.

При обслуживании дорогих клинков следует использовать дополнительные аксессуары. Отличным приобретение станет держатель угла, который позволяет строго соблюдать необходимый угол.

Если клинок изготовлен из дамасской стали, или имеет лазерную гравировку, нужно защитить его поверхность. Для этого подходит малярная лента, которой нужно заклеить боковые поверхности клинка, оставив открытой только режущую кромку.

Обычно угол заточки составляет 40-45 градусов, но определить нужный показатель можно на глаз. Нужно поставить нож лезвием на плоскую поверхность и опускать его до тех пор, пока кромка полностью не ляжет на поверхность. Затем медленно начинать протягивать нож, пока рука не привыкнет к нужному углу.

После грубой заточки важно провести доводку, что позволяет добиться идеальной остроты и сохранить ее как можно дольше.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Простой, но эффективный инструмент для заточки ножей сделал сам!

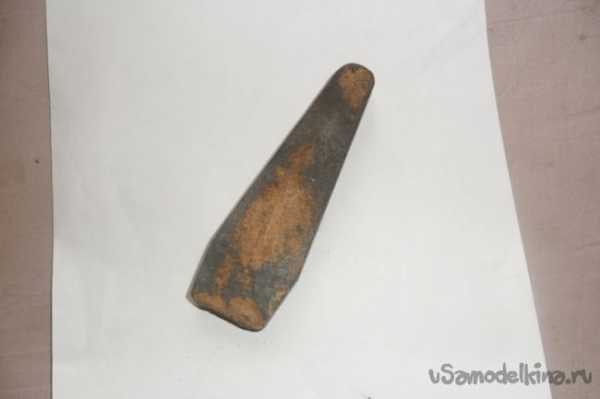

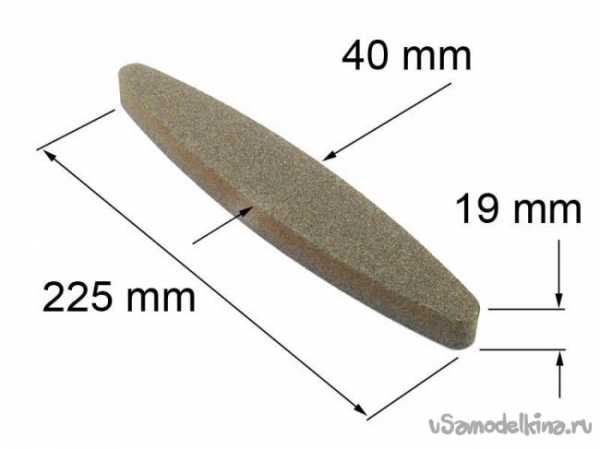

Ускорить изготовление точилки для ножей меня подтолкнул один курьезный случай. Понадобился мне брусок для заточки кос, лодочкой прозывается.

Его форма и размеры отлично подходили для исполнения одной задумки.

А вот был и нет бруска! Нашлась пропажа через два дня в выдвижном ящике кухонного стола в виде одной половины.

Ответ у жены был заготовлен заранее: — Некому в доме ножи наточить, вот и приходится самой не мужским делом заниматься.
— А брусок от великого усердия сломался?
— Мама заходила, у нее тоже некому ножик наточить — пришлось поделиться инструментом.
В интернете нахожу простую точилку и решаю делать ее.

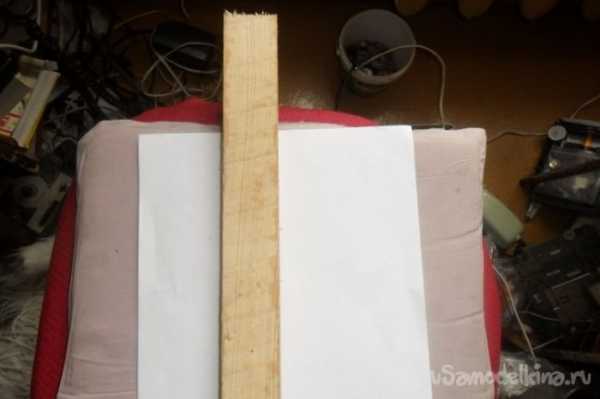

Для этого мне понадобилось: деревянная прямоугольная рейка,

две одноразовые использованные зажигалки с колесиками,

пассатижи,

кусачки,

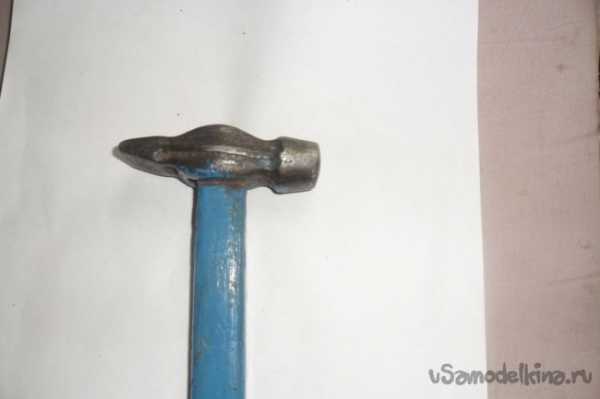

молоток,

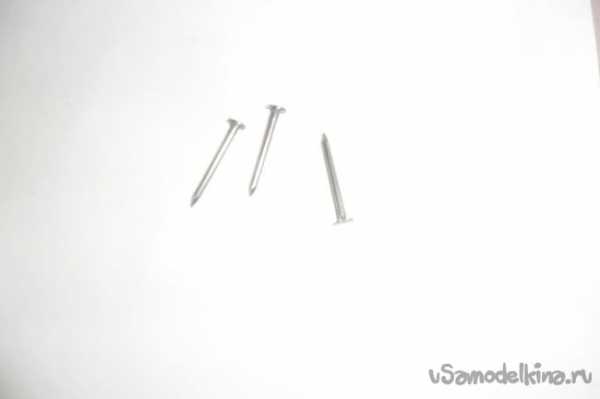

пару гвоздиков,

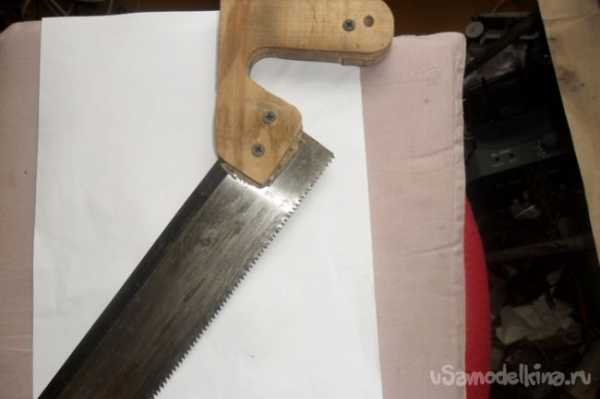

ножовка,

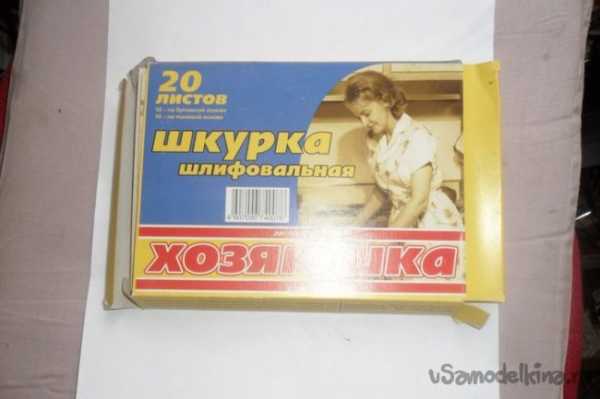

кусок наждачной шкурки

и мои мужские руки.

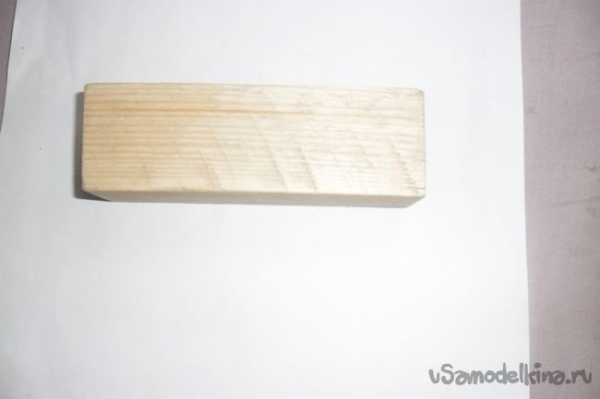

От рейки отпилил брусок произвольного, но удобного размера,

обработал его шкуркой от заусениц.

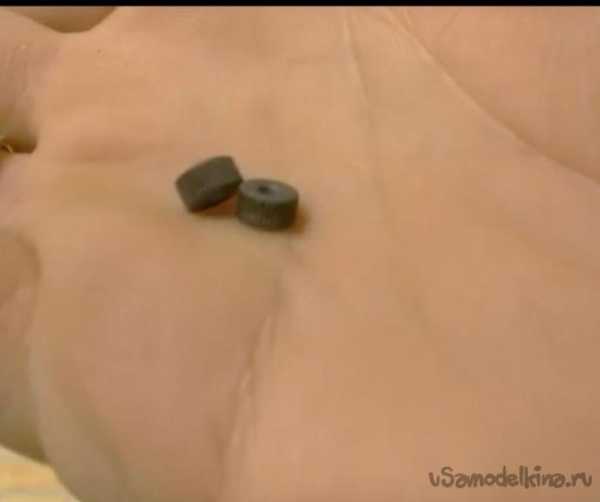

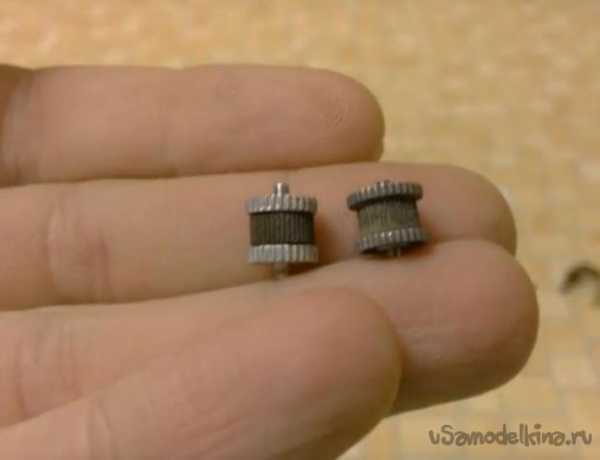

Из зажигалок вынул колесики запальных устройств,


а сами стальные колесики с помощью пассатижей

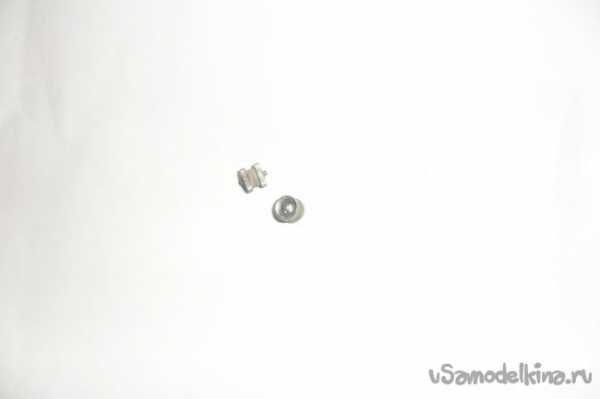

освободил от алюминиевых накладок для удобного прокручивания колесика пальцем.

Если одними пассатижами удалить накладки затруднительно — берем еще одни.

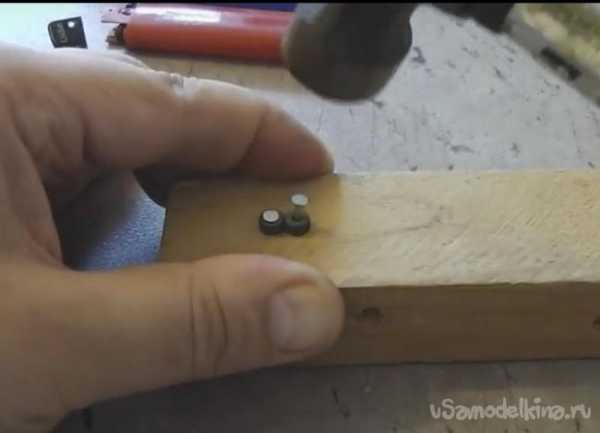

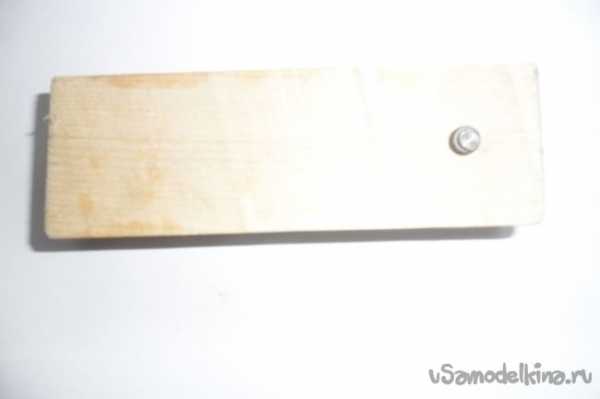

Колесико гвоздиком прибил к деревянному бруску.

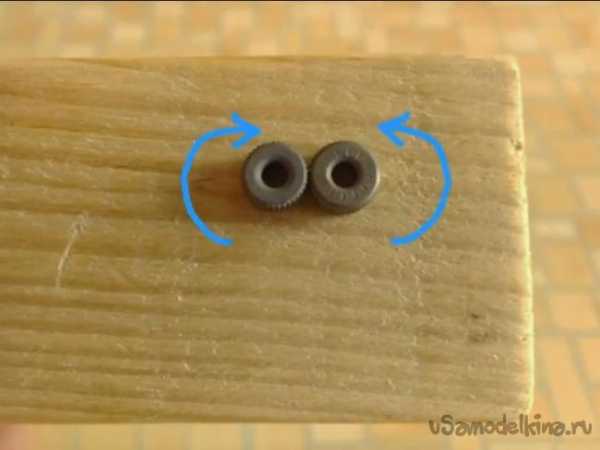

Теперь нужно не забывать один нюанс — колесики скосами своих зубьев должны быть направлены друг другу.

Для этого на боку колесика сделаны насечки. Если левое колесико прибито к бруску вверх насечками, то правое прибивают насечками вниз. Прибил гвоздем второе колесико и приступил к испытанию конструкции, изготовленной за полчаса.

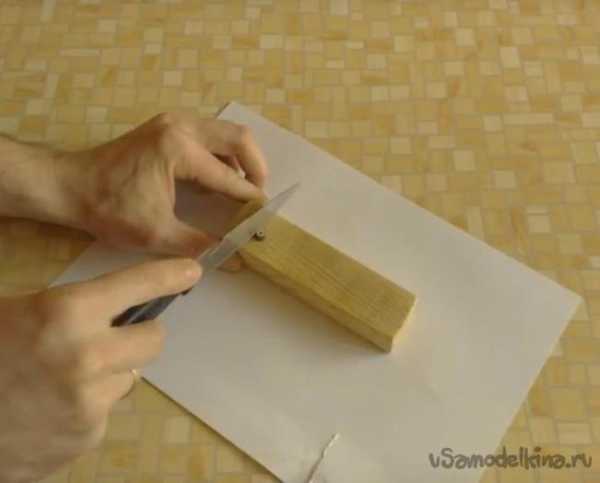

Вставил начало лезвия ножа (от ручки) между колесиками и провел на себя десятка полтора раз.

Потом еще столько и нож стал разрезать лист бумаги. Вот такого эффекта я не ожидал!

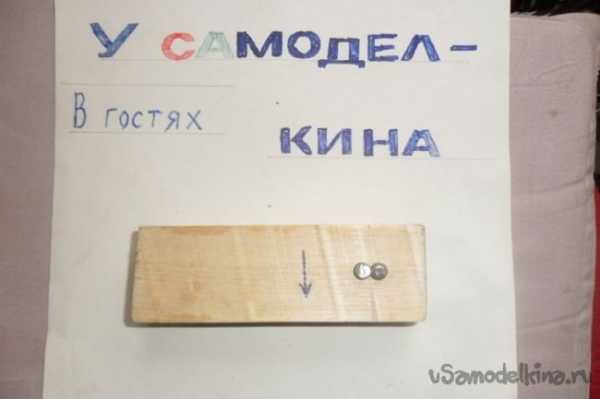

Нарисовал на бруске стрелку — инструкцию, в какую сторону двигать нож и вручил поделку супруге.

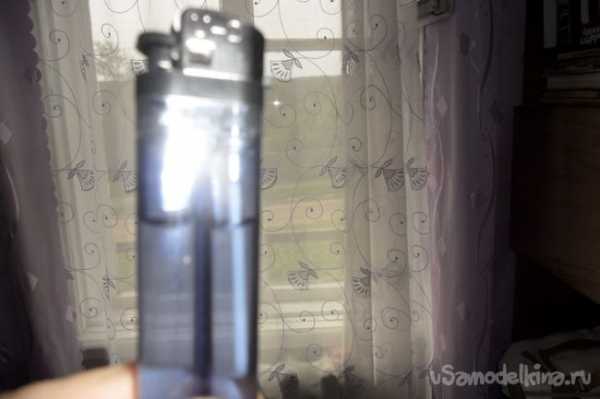

На следующий день жена вовсю рекламировала ножеточилку теще, инструктируя ее, как пользоваться. Я вздохнул, просмотрел на просвет свою одноразовую зажигалку — полная еще.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Станки и устройства для заточки ножей

Современные домохозяйки для приготовления пищи используют большое количество разнообразных ножей. Настольный прибор с правильно подобранным углом заточки поможет содержать кухонные ножи в порядке. Особая заточка лезвия применяется для охотничьих и туристических ножей. Правильно заточенное лезвие может охотникам спасти жизнь, а туристам послужить орудием для заготовки щепы для костра. Много различных ножей используется человеком, и для каждого должна быть идеальная точилка. В бытовых условиях каждый может иметь настольный станок для заточки ножей своими руками, что поможет домохозяйкам, не дожидаясь помощи от сильной половины человечества, править лезвия рабочего инструмента самостоятельно.

Заточка ножа

Небольшие точилки для кухонных ножей

Станок настольный должен иметь несколько углов заточки лезвий. Такое нехитрое приспособление не займёт много места. Ножи для мяса, и чистки овощей имеют двустороннюю заточку лезвия с одинаковым углом. Рыбный нож-пила имеет одностороннее лезвие. Серрейтер для хлеба может иметь односторонюю и двустороннюю заточку. И каждому ножу задан определённый угол заточки, предусмотренный производителем. Установка градуса наклона ножа производится регулировкой планки. Изменение угла приведёт к затуплению лезвия, нож будет непригоден для безопасной работы.

Большинство производителей миниатюрных станков используют «универсальный угол» двусторонней заточки лезвия. На таком устройстве может производиться заточка плоских ножей. Точилка на вакуумной присоске легко устанавливается на гладкой поверхности стола. Лезвия из очень тонкой стали заточить на ней без зазубрин практически невозможно, так как рассчитана она на средние по толщине стали ножи. Для серрейтерных ножей это приспособление не предназначается. Его наждак имеет строго заданную траекторию.

Долгая, но качественная правка лезвий

Профессиональная точилка в этом случае подойдёт куда лучше. Правда, стоимость она имеет довольно высокую. Рабочая её часть – это тот же брусок, что используется при ручной заточке. Особенность её состоит в том, что профессиональная точилка позволяет установить и закрепить лезвие ножа под определённым углом относительно передвигающегося бруска. Процесс займёт немного больше времени, но на лезвии из стали любой толщины зазубрин не будет, нож прослужит дольше. Правда, такой привлекательностью профессиональная универсальная точилка не обладает – у неё нет пластикового корпуса.

Использовать набор для заточки ножей с регулировкой наклона зажима более целесообразно, несмотря на его высокую стоимость. В наборе имеется крепление к столешнице. Выгоднее при покупке такого набора, выделить специальное место для его стационарной установки, чтобы закрепить корпус. В набор входят 5-6 брусков с разной степенью зернистости. Заточка проводится в несколько этапов, начиная с бруска, имеющего меньшую зернистость. Нажимать на брусок сильно не рекомендуется, так как он не отличается большой толщиной. Лучше сделать больше проходов бруска по лезвию.

В некоторых наборах имеется в дополнение к наждакам брусок покрытый кожей. Он предназначается для придания лезвиям естественного металлического блеска при помощи специальных паст, например, «гойя». Так же в большинстве наборов можно обнаружить баночку с маслом. Капля этого вещества помогает очистить брусок от металлических крошек, застрявших в нём в процессе работы. Стоит отметить, что полноценная профессиональная заточка 1 ножа на ручном станке может занять до 2 часов.

Электроточило

Электрический станок для заточки ножей даёт более быстрые результаты. Устройство его довольно простое – рабочая часть, это наждак с алмазным напылением, для черновой заточки используется абразивный диск. При помощи магнитов, служащих направляющими, задаётся угол заточки лезвия. Как правило, большинство электрических бытовых точилок имеют один угол заточки 20, 30 или 40 градусов. В некоторых предусмотрены сменные блоки, в которых наждак имеет разный угол заточки. Следует оговориться, что на такое приспособление тоже не способно точить волнообразное лезвие. Серрейтеры заточить на таком станке нельзя.

Устройство большинства механических и электрических точилок для ножей рассчитано на заточку плоских ножей, не имеющих волнообразного лезвия. Правильно расположив нож между направляющими, получится заострённое лезвие, но под тем углом, который задал производитель. На качество заточки влияет зернистость наждака, используемого в конкретной модели, как правило, этот показатель указывается в маркировке изделия. В отличие от наборов, обработка проводится одним видом абразивного вращающегося диска. В редких случаях предусматривается устройство для 2-фазной обработки лезвия.

Самодельное электроточило

Механическое приспособление, так же как и электроточило можно собрать самостоятельно. Каждый прибор оснащается точильным камнем. Для ручного станка необходимы бруски, а электроточило, устройство которого определяется используемым мотором, задающим движение, требует камня, имеющего форму круга. Чаще всего, конструируя самодельный станок для заточки ножей, используются моторы от стиральных машин активаторного типа, задающих вращательное движение.

Самодельное электроточило

Настольный самодельный станок составляют мотор, вращающийся наждак и подвижный регулировочный стол. Правильно установленный стол сделает процесс заточки безопасным и точным.

Крепится двигатель на металлической станине, которая в свою очередь закрепляется на столе. К двигателю прикрепляется втулка, на ней закрепляется точильный каменный диск. Со стороны работающего на этом станке устанавливается устройство для регулировки наклона лезвия по отношению к камню. Это устройство не хуже направляющих магнитов, но главное, чтобы рука не дрогнула, иначе можно пораниться о наждак, если в качестве упора не будет применено ещё одно приспособление – упор. Для заточки охотничьих ножей с толстой сталью, пожалуй, это единственное, правильно подобранное приспособление.

Наждак точильного камня состоит карбида кремния и корунда. Более мелкий наждак получается из корунда и оксида хрома. Сам камень должен быть очень прочным. С давних пор к таким породам камня относится кремниевые породы. В продаже можно найти камни из двуокиси кремния. Эти камни дешевле, потому как не являются такими редкими как арканзасские. Камень «арканзас» — это мелкозернистая однородная порода кристаллического кремнезёма – кварца. Правильно подобранный точильный камень не будет забиваться металлической крошкой. Наждак прослужит дольше.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru
