Оружие стингер – технические характеристики (ТТХ), дальность стрельбы, ракетный комплекс, высота поражения

технические характеристики (ТТХ), дальность стрельбы, ракетный комплекс, высота поражения

Переносные зенитно-ракетные комплексы (ПЗРК) – довольно молодой вид оружия. ПЗРК сложны в разработке и изготовлении, поэтому моделей не так много и производятся они только в некоторых странах. Однако среди них уже была (и до сих пор есть) установка, которая долгое время была самым знаменитым представителем класса.

Так же, как «Базука» на некоторое время стала собирательным именем всех противотанковых гранатомётов – переносные зенитные ракеты ассоциировались именно со «Стингером». Сейчас, разумеется, «Стингер» уже не является самой знаменитой и эффективной системой – но остаётся одной из наиболее распространённых моделей.

История создания

Разработку зенитной ракетной установки, которая могла бы использоваться пехотинцами, в США начали ещё в 50-е годы. Итогом работ стал ПЗРК FIM-43 «Ред ай». Первый запуск зенитной ракеты с плеча состоялся в 1961 году. «Ред ай» доказал жизнеспособность идеи переносных зенитно-ракетных комплексов, но его характеристики были далеки от впечатляющих.

Низкая чувствительность инфракрасной головки самонаведения не позволяла вести огонь по целям на встречном курсе. Тепловые ловушки эффективно отвлекали на себя «внимание» ракеты. А невысокая маневренность позволяла самолёту просто увернуться. Попытки поднять эффективность ПЗРК привели к тому, что «Ред ай» третьей модификации серьёзно отличался от предыдущих серий, а с прототипом у него общим было разве что название.

Работы над новым ПЗРК, в то время известным, как «Ред ай 2», начались в 1969 году.

В проведённом конкурсе победил проект фирмы «Дженерал Дайнэмикс». В 1971 году состоялся другой конкурс, по отбору конструкции головки самонаведения. Ну а в 1972 году «Дженерал Дайнэмикс» получила контракт на дальнейшее усовершенствование ПЗРК, которому теперь присвоили имя «Стингер».

Неожиданно этот подход встретил «в штыки» Конгресс, потребовавший провести в очередной раз конкурсный отбор. Требования удовлетворили, и в конце года был проведён масштабный конкурс, в котором участвовали не только американские, но и европейские разработки.

В финал, однако, вышли «Стингер» и проект фирмы «Филко», оставшийся в истории как «альтернативный Стингер». Но о нём позже. Доводка «Стингера» заняла ещё 4 года. В 1978 году развернули серийное производство, а с 1981 года ПЗРК стал поступать в войска.

Конструкция

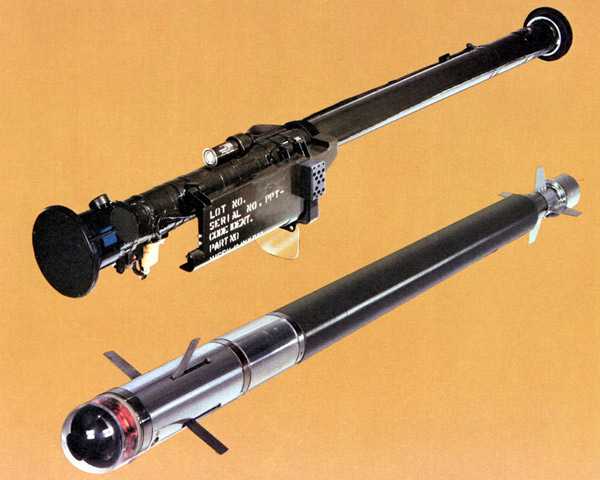

Зенитная управляемая ракета, применяемая в ПЗРК «Стингер», имеет аэродинамическую схему «утка» – горизонтальное оперение находится впереди основных плоскостей. В носу ракеты расположены 2 руля и 2 неподвижные аэродинамические поверхности. Ракета стабилизируется за счёт вращения – в полёте его помогают сохранять установленные под углом хвостовые стабилизаторы. Приобрести вращение ракете помогает стартовый ускоритель, сопла которого расположено наклонно.

Маршевый двигатель ракеты «Стингера» – твердотопливный, включается после вылета ракеты из пусковой трубы и удаления её на безопасное расстояние.

Боевая часть – осколочно-пучковая, содержит 3 кг взрывчатого вещества. Взрыватель, однако, контактный, требующий прямого попадания в цель. При промахе ракеты срабатывает механизм самоликвидации. Головка самонаведения у ракет ПЗРК первой модификации FIM-92A – всеракурсная инфракрасная.

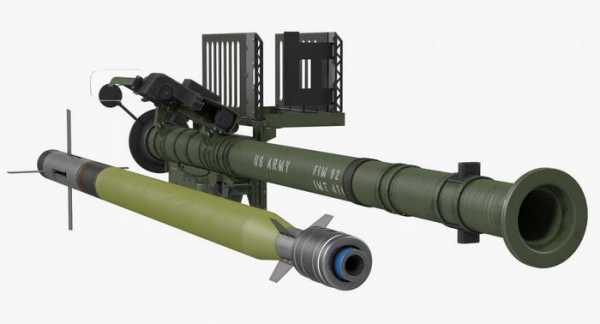

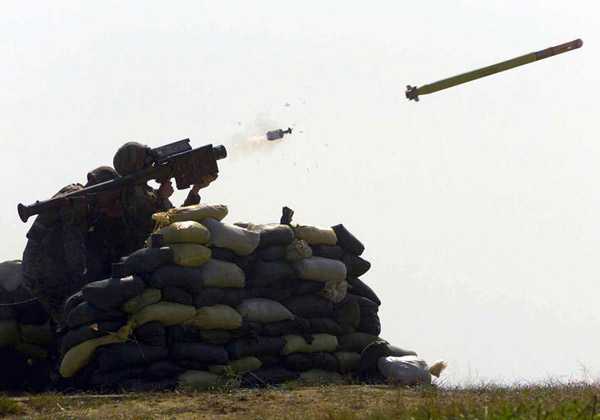

Ракета хранится в транспортно-пусковом контейнере в виде герметичной трубы из пластика. Изнутри контейнер-труба заполняется инертным газом, и ракета в нём может находиться, не требуя обслуживания, до 10 лет.

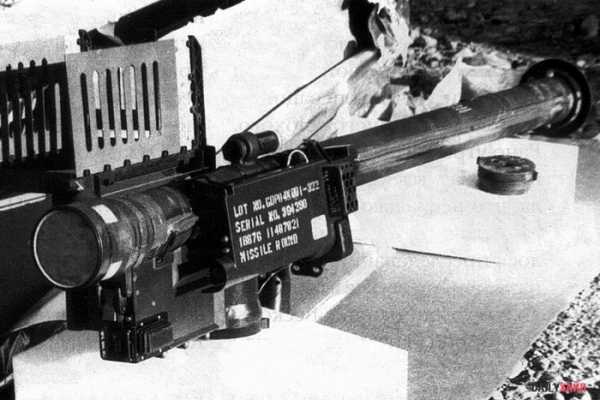

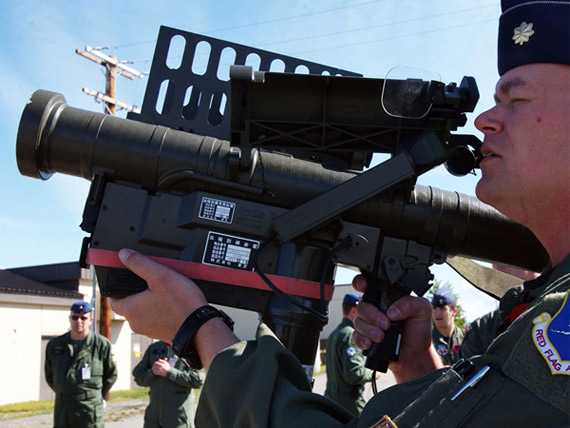

Перед использованием к контейнеру присоединяется механизм запуска. В него вставляется блок, включающий в себя электрическую батарею и ёмкость, содержащую жидкий аргон. Также к пусковому механизму крепится антенна системы «свой-чужой». Обнаружив цель, ракетчик наводит на неё ПЗРК, используя оптический прицел, и нажимает на спуск. После этого батарея подаёт электроэнергию в бортовую сеть ракеты, а аргон охлаждает головку самонаведения.

О захвате цели ракетчика оповещают звуковой сигнал и вибрация встроенного в прицел устройства. После этого следует снова нажать на спуск – включается бортовая батарея ракеты, патрон со сжатым воздухом отсоединяет блок питания, а пиропатрон запускает стартовый ускоритель. Пусковая труба «Стингера» является одноразовой, и «перезарядить» её новой ракетой невозможно.

Для использования в ночное время к ПЗРК адаптировали ночной прицел AN/PVS-4.

Оснащённый электронно-оптическим преобразователем третьего поколения, он позволяет опознавать цели на дистанции в 7 км и имеет увеличение в 2.26 крат. В Турции в настоящее время производится тепловизионный прицел, предназначенный для использования со «Стингером».

Модернизации и модификации

ПЗРК «Стингер» второй модели – FIM-92B – получил усовершенствованную головку самонаведения. Кроме приёмника инфракрасного излучения, ГСП имела второй, работающий в ультрафиолетовом спектре. За счёт этого увеличилась устойчивость к помехам, как к «естественным», так и к тепловым ловушкам (которые в УФ-диапазоне не воспринимаются).

Кроме того, на последнем участке сближения с целью, ракета начинает наводиться уже не на тепловое излучение двигателей, а на контур летательного аппарата вообще. ПЗРК FIM-92B производился с 1982 года. Он также известен, как “Стингер POST” – «Passive Optical Seeker Technique» ( «пассивная оптическая ГСН»).

Комплекс FIM-92C, он же “Стингер RPM” – «Reprogrammable Microprocessor», выпускался во второй половине 80-х годов. От предыдущих вариантов он отличался, как это понятно из индекса, процессором системы наведения ракеты с возможностью перепрограммирования. Таким образом, при появлении новых самолётов противника, достаточно ввести в память ракеты их параметры.

Модификация FIM-92D отличалась от предыдущей версии незначительно – при её создании преследовали только увеличение устойчивость «Стингера» к воздействию помех.

ПЗРК FIM-92E был разработан с целью повышения эффективности поражения малых маневренных целей – крылатых ракет, беспилотников и лёгких вертолётов.

В войска начал поступать в 1995 году, и вскоре вытеснил «Стингеры» предыдущих модификаций. Комплексы серии –D, доработаные до стандарта серии –E получили обозначение FIM-92H.

В настоящее время в производстве находится модель ПЗРК с индексом FIM-92E, подробные характеристики которой не разглашаются. «Стингеры» серий E и H с середины 2010-х годов модернизируются до нового стандарта FIM-92J. Изменения включают неконтактный взрыватель, не требующий прямого попадания, и новый двигатель.

ПЗРК FIM-92E

Помимо переносной установки, существует DMS – турель, на которую устанавливаются 2 пусковых контейнера. В турель встроены системы питания и охлаждения ГСН ракет, она может принимать данные о целях от внешних источников.

Для подготовки расчётов была разработана учебная пусковая установка М134. Она выстреливает учебную ракету без боевой части и маршевого двигателя. Вместо настоящего запросчика системы «свой-чужой» учебная установка использует его имитатор, генерирующий случайные «ответы».

Вместо блока питания и охлаждения применяется специальная батарея, ёмкости которой достаточно для 16 учебных пусков. Кроме М134, для ознакомления с материальной частью выпускается массово-габаритный макет «Стингера» М60.

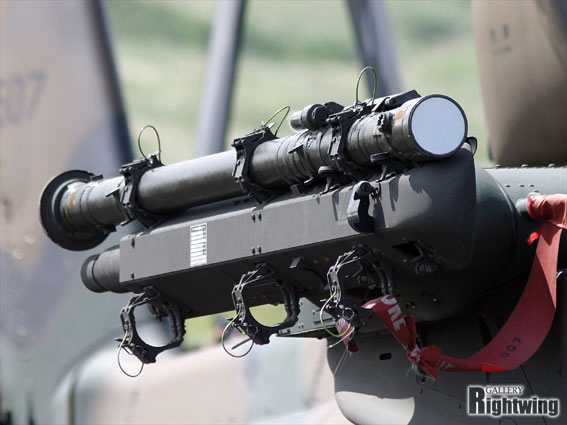

На базе ПЗРК «Стингер» также была создана ракета класса «воздух-воздух» AIM-92.

Ей, для самообороны от воздушных целей, вооружаются вертолёты и беспилотники. На основе «воздушного Стингера» также разработали лёгкую противорадиолокационную ракету ADSM, которая должна позволить вертолётам самостоятельно подавлять радары ПВО.

Боевые машины

«Стингерами» вооружена самоходная зенитная установка «Эвенджер». Она представляет собой установленную на шасси армейского вездехода HMMWV турель. На турели установлены 2 пусковых контейнера с четырьмя ракетами FIM-92 в каждом. Для поиска цели ЗСУ имеет систему инфракрасного обзора (тепловизор) и лазерный дальномер, может принимать данные целеуказания с радаров ПВО.

Дополнительно на машине установлен пулемёт Браунинга калибра 12.7 мм в авиационной модификации, имеющий темп стрельбы 1200 выстрелов в минуту. Для ракет, применяемых на «Эвенджере», разрабатывались взрыватели, срабатывающие на заданной дальности по данным лазерного дальномера.

На базе БМП «Брэдли» выпускалась «боевая машина зенитчиков» М6 «Лайнбэкер». Отличалась она тем, что вместо контейнера с противотанковыми ракетами TOW вооружалась установкой с 4 FIM-92. Кроме того, в боевом отделении «Лайнбэкера» перевозился расчёт солдат, вооружённых ПЗРК. С 2005 года все выпущенные М6 были переоборудованы в стандартные БМП.

Альтернативный «Стингер»

ПЗРК, который разрабатывался в виде альтернативы FIM-92, отличался системой наведения. Подозрения в том, что чувствительность и помехоустойчивость инфракрасных головок самонаведения в ближайшее время повысить не удастся, привели к очевидному выводу – использовать другой принцип наведения.

Наиболее перспективным показалось наведение по лучу лазера.

Впрочем, у него тоже были принципиальные недостатки. Ракета не являлась самонаводящейся – наводчик должен был удерживать цель в луче лазера до её поражения и не мог немедленно покинуть позицию.

Предлагали запустить в производство оба ПЗРК, сделав нетребовательный к навыкам ракетчика «Стингер» оружием диверсионных отрядов, а «альтернативу» отдать линейной пехоте. Испытательные пуски боевых ракет проводили в 1976 году, и цели оба раза были поражены. Однако в 1977 году проект «альтернативного Стингера» закрыли.

Боевое применение

Первое применение ПЗРК «Стингер» произошло в 1982 году. Во время конфликта на Фолклендских островах отряду британских сил спецназначения – SAS – были тайно выделены 6 ракет. 21 мая с помощью комплекса был сбит лёгкий аргентинский штурмовик «Пукара», а 30 мая удалось поразить транспортный вертолёт «Пума». На этом участие «Стингеров» в той войне завершилось.

В 1985 году президент Пакистана Зия-уль-Хак заявил, что не сможет поддерживать афганских моджахедов, не провоцируя советские войска на вторжение, без более активного участия США. Зия-уль-Хак был близок с конгрессменом Чарли Уилсоном – с его помощью было принято решение о поставках современных ПЗРК афганцам.

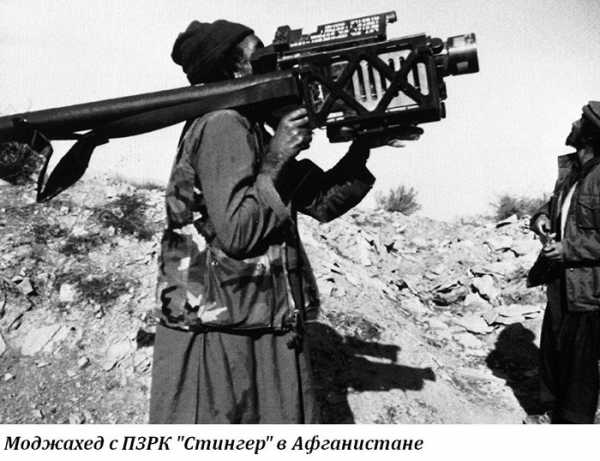

Переносные зенитно-ракетные комплексы использовались моджахедами и раньше.

Это были устаревшие американские FIM-43 «Ред ай», британские «Блоупайп», а Китайская Народная Республика охотно поставляла свои копии советских «Стрел» (однако о китайской поддержке моджахедов вспоминают не в пример реже).

Значительного влияния на ход войны они не оказывали, и считались чем-то вроде «прочих опасностей». А ракеты «Блоупайп» имели мощный заряд, не сбиваюсь с цели помехами – но требовали высокой подготовки наводчика.

С появлением FIM-92 картина поменялась. Уже в сентябре 1986 года из новых ПЗРК сбили 3 ударных вертолёта, в следующем году за 2 недели использования «Стингеров» были уничтожены 3 штурмовика Су-25. При этом оказалось, что СССР, сам являющийся пионером и лидером в разработке ПЗРК, к такому противодействию был не готов.

Системы для экранирования выхлопа вертолётных турбин, например, пришлось конструировать на местах. Действенным средством оказалась только станция постановки помех «Липа». Однако, за 1987 год «Стингерами» было сбито 19 вертолётов, и еще 7 – за 1988-й. Стоит уточнить, что в начале войны вертолёты чаще всего несли потери от стрелкового оружия и были хуже защищены.

Бесспорно, что применение ПЗРК «Стингер» вынудило советскую авиацию резко изменить тактику и понизило её эффективность.

А вот оценка их вклада в ускорение вывода войск оценивается различно – вплоть до полностью противоположных точек зрения. Поставки ПЗРК закончились в 1988 году. После вывода советских войск ЦРУ попыталось найти и выкупить оставшиеся ракеты. Некоторые из них «всплывали» в Иране и КНДР.

Стоит помнить, впрочем, что если срок хранения ракеты – 10 лет, то блок питания и охлаждения может храниться максимум 5 лет. В Иране (как и в Северной Корее), по слухам, «Стингеры» поставили на вооружение и пытаются содержать в боеготовом состоянии.

Пока шла война в Афганистане, 310 экземпляров FIM-92 отправили в Анголу, движению УНИТА. После окончания военных действий, ЦРУ вновь пыталось выкупить неиспользованные ПЗРК. Во время ливийского вторжения в Чад «Стингеры» использовали силы Чада и поддерживающие их французские войска. Зенитными ракетами были сбиты 2 ливийских истребителя и транспортный самолёт «Геркулес».

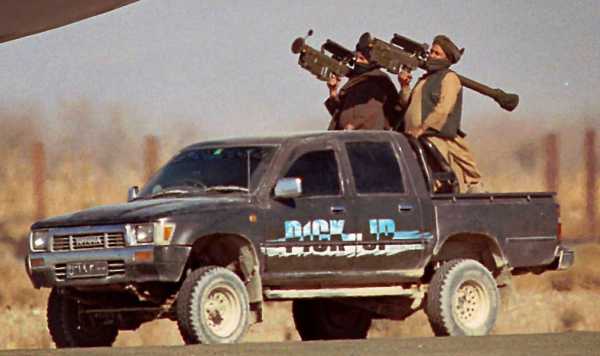

После развала Советского Союза некоторые из «удержанных» афганцами «Стингеров» «просочились» на его бывшие территории. В ходе гражданской войны в Таджикистане таким ПЗРК был сбит российский бомбардировщик Су-24. Считается, что некоторые российские самолёты во время чеченской войны были сбиты именно «Стингерами». Это косвенно подтверждают фотографии боевиков с пусковыми установками, но их происхождение остаётся неизвестным, как и то, были ли ПЗРК работоспособны.

Возникли FIM-92 и в бывшей Югославии. Причём с его помощью боснийские мусульмане уничтожили итальянский транспортный самолёт, перевозивший гуманитарную помощь как раз для боснийских мусульман. В конце 90-х годов «Стингеры» были замечены в Шри-Ланке в руках «Тигров Тамил-Илама». Ими был сбит вертолёт Ми-24 правительственных сил.

Наконец, в ходе собственного вторжения в Афганистан, со «Стингерами» встретились и американцы. В 2012 году именно такой ракетой был сбит вертолёт «Чинук». Причём расследование показало, что это не остатки поставок из 80-х годов, а комплексы последних модификаций.

Предположительно, партия ПЗРК, проданная Катару по инициативе тогдашнего госсекретаря Хиллари Клинтон, из Катара ушла не в Ливию, а талибам.

Присутствие ПЗРК FIM-92 замечено и в Сирии. Считается, что ими антиправительственные группировки снабжает Турция.

Достоин упоминания такой инцидент – в 2003 году иракский перехватчик МиГ-25 встретился с беспилотником MQ-1, вооружённым ракетами AIM-82. Вместо уклонения, БПЛА запустил по МиГу одну из ракет.

Головка самонаведения «Стингера» захватила одну из ответно запущенных иракских ракет, и из первого в истории воздушного боя с беспилотником МиГ вышел победителем.

Тактико-технические характеристики

«Стингер» можно сравнить с такими аналогами, как советский (впоследствии российский) ПЗРК «Игла» и британский «Старстрик», разработанный в конце 80-х годов.

	FIM-92 Stinger	9К38 Игла	Starstreak HVM
Полная масса, кг	42	39	20
Масса ракеты, кг	10	10	14
Масса боевой части, кг	3	1,1	—
Дальность пуска, км	4,5	5,2	7
Средняя скорость ракеты, км/ч	2574	2092	4345

«Игла» многими конструктивными решениями отличалась от «Стингера». Её боевая часть содержит меньший заряд – зато ракета изначально комплектовалась неконтактным взрывателем, а потому в прямом попадании необходимости не было. Американская ракета имеет более высокую скорость – но и несколько уступает по дальности.

Совершенствование головок самонаведения FIM-92 происходило за счёт усложнения её памяти и возможности перепрограммирования – у «Иглы» улучшали способность к распознаванию ложных целей.

Серьёзным отличием стала возможность использования «Игл» в качестве батареи, управляемой с помощью электронного планшета.

Американцы такую возможность не закладывали. А по эффективности боевого применения «Игла» вполне может поспорить со «Стингером» – в чём-то уступая, где-то превосходя.

Британский ПЗРК «Старстрик» существенно отличается от обоих представленных для сравнения аналогов. Сразу бросается в глаза скорость ракеты, превышающая 3 числа Маха. Боевая часть тоже не такая, как «у всех» – вместо поражения цели осколками или пучком стальных стержней, «Старстрик» использует 3 независимых суббоприпаса, проникающие в цель за счёт вольфрамового корпуса, где происходит подрыв их боевой части.

Наводятся суббоеприпасы по лазерному лучу, так что несложно провести параллель с «альтернативным Стингером». И сделать вывод о том, что высокая скорость ракеты увеличивает вероятность поражения, необходимость ракетчика «подсвечивать» цель до поражения остаётся непреодолённым недостатком. В бою «Старстрик» ни разу не применялся и распространён мало. Сделать выводы о том, перевешивают ли преимущества недостатки – невозможно.

На киноэкранах ПЗРК «Стингер» появляется нечасто – при том, что комплекс существует более 40 лет, «засветился» он примерно в десятке фильмов. И это даже не совсем настоящий «Стингер». В качестве реквизита обычно используют израсходованную пусковую трубу (которая с точки зрения законодательства считается чем-то вроде стреляной гильзы), к которой присоединяется фальшивый пусковой механизм.

Довольно заметную роль «Стингер» играет в фильме «Война Чарли Уилсона», который рассказывает именно о том, как упоминавшийся конгрессмен Уилсон «пробивал» поставки оружия в Афганистан.

В компьютерных играх FIM-92 обычно появляются, когда есть возможность бороться с авиацией (её обычно предоставляют многопользовательские игры).

При этом игровыми механиками зачастую игнорируется минимальная дальность пуска, а ракета захватывает цель сразу после вылета из пусковой трубы. Кроме того, и в фильмах, и в играх, ПЗРК нередко приписывают наличие некоего компьютеризированного прицельного комплекса, что не соответствует реальности.

Переносной зенитно-ракетный комплекс «Стингер» не был самым лучшим в своём классе, да и появился в то время, когда о возможностях ПЗРК уже имелось представление.

Масштабная программа модернизации FIM-92 была закрыта в 2007 году, так что его жизненный цикл должен быть близок к финалу. Но в историю он свой название уже прочно вписал – и как знак возможностей переносных зенитных ракет, и как символ того, что мировым державам надо лучше думать, какие режимы поддерживать.

Видео

warbook.club

характеристики и сравнение с аналогами

Среди современного вооружения, широко примяняемого в локальных конфликтах, важную роль играют ПЗРК. Они широко применяются как армиями различных у государств, так и террористическими организациями в борьбе с воздушными целями. Настоящим эталоном данного вида вооружений считается американский ПЗРК «Стингер».

История создания и внедрения

ПЗРК «Стингер» был спроектирован и производится в американской корпорации General Dynamics. Начало работ по данной системе вооружений относится к 1967 году. В 1971 году концепция ПЗРК была одобрена армией США и принята как прототип для дальнейшего усовершенствования под индексом FIM-92. В следующем году было принято и общеупотребительное ее наименование «Стингер», что в переводе с англ. означает «жало».

Из-за технических трудностей первые реальные пуски ракет из данного комплекса состоялись только в середине 1975 года. Серийное производство ПЗРК «Стингер» началось в 1978 году с целью замены морально устаревшего ПЗРК FIM-43 Red Eye, выпускавшегося с 1968 года.

Кроме базовой модели было разработано и выпускалось более десятка различных модификаций данного оружия.

Распространенность в мире

Как было отмечено выше, ПЗРК «Стингер» стал преемником системы ПЗРК «Red Eye». Его ракеты являются эффективным средством борьбы с маловысотными воздушными целями. В настоящее время комплексы данного типа используются вооруженными силами Соединенных Штатов и 29 других стран, они производятся Raytheon Missile Systems и по лицензии компанией EADS в Германии. Система оружия «Стингер» обеспечивает надежную противовоздушную оборону для современных наземных мобильных воинских соединений. Ее боевая эффективность была доказана в четырех крупных конфликтах, в которых с ее помощью было уничтожено более чем 270 боевых самолетов и вертолетов.

Назначение и характеристики

Рассматриваемые ПЗРК — это легкие, автономные системы ПВО, которые могут быть оперативно развернуты на военных платформах в любой боевой ситуации. По каким целям могут применяться ПЗРК «Стингер»? Характеристики ракет, управляемых перепрограммируемыми микропроцессорами, позволяют использовать их как для пуска с вертолетов в режиме «воздух-воздух» для борьбы с воздушными целями, так и для противовоздушной обороны в режиме «земля-воздух». Сразу же после запуска наводчик может свободно укрыться, чтобы не попасть под ответный огонь, тем самым достигается его безопасность и боевая эффективность.

Ракета имеет длину 1,52 м и диаметр 70 мм с четырьмя аэродинамическими рулями высотой 10 см (два из них являются поворотными, а два – неподвижными) в носовой части. Она весит 10.1 кг, в то время как вес ракеты с пусковой установкой составляет около 15,2 кг.

Варианты ПЗРК «Стингер»

— FIM-92A: первая версия.

— FIM — 92C: ракета с репрограммируемым микропроцессором. Влияние внешних помех было компенсировано добавлением более мощных цифровых компьютерных компонентов. Кроме того, программное обеспечение ракеты теперь была перенастроено таким образом, чтобы в короткий срок реагировать быстро и эффективно на новые виды контрмер (помех и ложных целей). До 1991 года было выпущено около 20 000 единиц только для армии США.

— FIM-92D: различные модификации были использованы в этой версии для того, чтобы увеличить устойчивость к помехам.

— FIM-92E: ракета с репрограммируемым микропроцессором Block I. Добавление нового датчика опрокидывания, пересмотр программного обеспечения и управления привели к значительному улучшению управления полетом ракеты. Кроме того, была улучшена эффективность поражения мелких целей, таких как беспилотные самолеты, крылатые ракеты и легкие разведывательные вертолеты. Первые поставки начались в 1995 году. Почти весь запас ракет «Стингер» в США был заменен на эту версию.

— FIM-92F: дальнейшее усовершенствование Е-версии и версия текущего производства.

— FIM — 92G: неопределенное обновление для варианта D.

— FIM — 92H: D-вариант, улучшенный до уровня E-версии.

— FIM-92I: ракета с репрограммируемым микропроцессором Block II. Этот вариант был планово разработан на основе версии E. Усовершенствования включали инфракрасную головку самонаведения. В этой модификации расстояния обнаружения целей и способность преодоления помех были значительно увеличены. Кроме того, изменения в конструкции позволяют значительно увеличить дальность действия. Хотя работы достигли стадии испытаний, программа была прекращена в 2002 году по бюджетным причинам.

— FIM-92J: в ракетах с репрограммируемым микропроцессором Block I обновлены устаревшие компоненты, чтобы продлить срок службы еще на 10 лет. Боеголовка также оснащена неконтактным взрывателем для повышения эффективности против беспилотных летательных аппаратов.

ADSM, подавление средств ПВО: вариант с дополнительной пассивной радиолокационной головкой самонаведения, этот вариант может также использоваться против радарных установок.

Способ пуска ракеты

Американский ПЗРК «Стингер» (FIM-92) содержит ракету AIM-92, заключенную в удароустойчивый жесткий пусковой контейнер многоразового использования. С обеих торцов он закрыт крышками. Передняя из них пропускает инфракрасное и ультрафиолетовое излучение, которое анализируется головкой самонаведения. При пуске эта крышка разбивается ракетой. Задняя крышка контейнера разрушается струей газов от стартового ускорителя. За счет того, что сопла ускорителя расположены под наклоном по отношению к оси ракеты, она еще при выходе из пускового контейнера приобретает вращательное движение. После выхода ракеты из контейнера в ее хвостовой части раскрываются четыре стабилизатора, которые расположены под углом к корпусу. За счет этого относительно ее оси в полете действует вращающий момент.

После отлета ракеты на расстояние до 8 м от оператора стартовый ускоритель отделяется от нее и запускается маршевый двухступенчатый двигатель. Он разгоняет ракету до скорости 2,2М (750 м/с) и поддерживает ее в течение всего полета.

Способ наведения и подрыва ракеты

Продолжим рассматривать самый знаменитый ПЗРК США. «Стингер» использует пассивный инфракрасный искатель воздушных целей. Он не испускает излучения, которое может обнаруживать самолеты, а вместо этого фиксирует инфракрасную энергию (тепло), испускаемую воздушной целью. Поскольку ПЗРК «Стингер» работает в режиме пассивного самонаведения, то это оружие соответствует принципу «выстрелил и забыл», который не требует никаких указаний от оператора после выстрела, в отличие от других ракет, нуждающихся в корректировке их траектории с земли. Это позволяет оператору «Стингера» приступать к поражению других целей сразу после выстрела.

Боеголовка фугасного типа имеет вес 3 кг с взрывателем ударного типа и таймером самоуничтожения. Боеголовка состоит из инфракрасного датчика-искателя целей, секции взрывателей и одного фунта бризантных взрывчатых веществ, заключенного в цилиндре из пирофорного титана. Взрыватель является чрезвычайно безопасным и не позволяет подорвать ракету каким-либо видом электромагнитного излучения в боевых условиях. Боеголовки могут быть взорваны только при столкновении с целью или вследствие самоуничтожения, которое происходит через время от 15 до 19 секунд после запуска.

Новое прицельное устройство

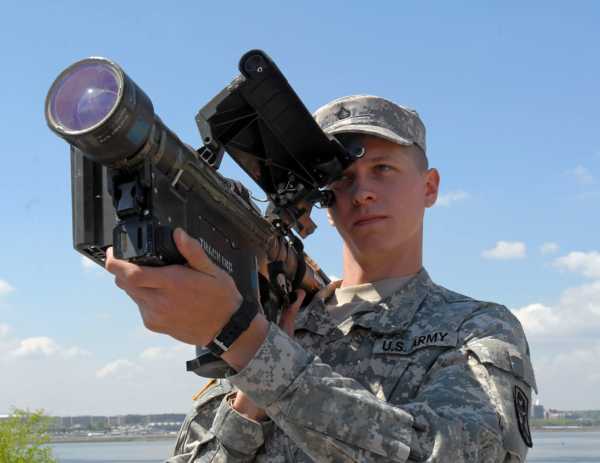

Последние версии ПЗРК комплектуется штатным прицелом AN/PAS-18. Это прочный, легкий тепловизионный прицел, который крепится на пусковой контейнер, обеспечивая возможность запуска ракеты в любое время суток. Прибор разработан для обнаружения самолетов и вертолетов за пределами максимальной дальности полета ракеты.

Основная функция AN/PAS-18 — повышать эффективность ПЗРК. Он работает в том же диапазоне электромагнитного спектра, что и инфракрасный искатель ракеты, и обнаруживает любые источники инфракрасного излучения, которые может обнаружить и ракета. Эта возможность также позволяет осуществлять вспомогательные функции ночного наблюдения. Работая пассивно в инфракрасном спектре, AN/PAS-18 позволяет наводчику давать целеуказания стрелять из ПЗРК в полной темноте и в условиях ограниченной видимости (например, туман, пыль и дым). Днем или ночью AN/PAS-18 может обнаруживать самолеты на большой высоте. В оптимальных условиях обнаружение может быть на расстоянии от 20 до 30 километров. AN/PAS-18 наименее эффективен в обнаружении самолетов на низкой высоте, летящих непосредственно в сторону оператора. Когда шлейф выхлопных газов скрыт корпусом самолета, он не может быть обнаружен, до тех пор, пока он находится за пределами зоны в 8-10 километров от оператора. Дальность обнаружения увеличивается, когда самолет изменяет направление полета, обеспечивая показ собственного выхлопа. AN/PAS-18 готов к эксплуатации в течение 10 секунд после включения питания. Он питается от литиевого аккумулятора, который обеспечивает 6-12 часов жизни батареи. AN/PAS-18 является вспомогательным прибором ночного видения и не обладает разрешением, необходимым для идентификации самолетов.

Боевое применение

При подготовке к применению к пусковому контейнеру с помощью спецзамков присоединяется пусковой механизм, в который предварительно устанавливается блок питания. Он посредством кабеля со штепсельным разъемом подключается к батарее. Кроме того, к бортовой сети ракеты через штуцер присоединяется баллон с жидким инертным газом. Еще одним полезным устройством является блок опознавания целей по системе «свой-чужой» (IFF). Антенна этой системы, имеющая весьма характерный «решетчатый» внешний вид, также крепится к пусковому механизму.

Сколько человек нужно, чтобы выполнить пуск ракеты из ПЗРК «Стингер»? Характеристики его позволяют сделать это одним оператором, хотя официально для его обслуживания требуется два человека. При этом второй номер ведет наблюдение за воздушным пространством. Когда цель обнаружена, оператор-стрелок кладет комплекс на плечо и наводит его на цель. При ее захвате инфракрасным искателем ракеты подается звуковой и вибросигнал, после этого оператор нажатием спецкнопки должен разарретировать гиростабилизированную платформу, которая в полете сохраняет неизменное положение относительно земли, обеспечивая управление мгновенным положением ракеты. Затем следует нажатие пускового крючка, после чего жидкий инертный газ для охлаждения инфракрасного искателя самонаведения поступает из баллона на борт ракеты, в работу запускается ее бортовая батарея, отбрасывается отрывной штекер питания и включается пиропатрон запуска стартового ускорителя.

Как далеко стреляет «Стингер»?

Дальность стрельбы ПЗРК «Стингер» по высоте составляет 3500 м. Ракета ищет инфракрасный свет (тепло), производимые двигателем самолета-цели, и отслеживает самолет, следуя за этим источником инфракрасного излучения. Ракеты также определяют ультрафиолетовую «тень» целевого объекта и используют ее для выделения цели на фоне других объектов, вырабатывающих тепло.

Дальность ПЗРК «Стингер» вдогон за целью имеет широкий диапазон для разных его версий. Так, для базового варианта максимальная дальность равна 4750 м, а для версии FIM-92E она достигает до 8 км.

ТТХ ПЗРК «Стингер»

Вес ПЗРК в положении «к бою», кг	15,7
Стартовый вес ракеты, кг	10,1
Длина ракеты, мм	1500
Диаметр корпуса ракеты, мм	70
Размах носовых стабилизаторов, мм	91
Вес боеголовки	2,3
Скорость полета, м/с	650-750

Российский ПЗРК «Игла»

Представляет известный интерес сравнение характеристик ПЗРК «Стингер» и «Игла-С», принятого на вооружение российской армии в 2001 году. На фото ниже показан момент выстрела из ПЗРК «Игла-С».

У обоих комплексов близкие веса ракет: у «Стингера» – 10, 1 кг, у «Иглы-С» – 11,7, хотя российская ракета на 135 мм длиннее. А вот диаметр корпуса у обеих ракет весьма близкий: 70 и 72 мм соответственно. Обе они способны поражать цели на высоте до 3500 м инфракрасными самонаводящимися боеголовками примерно одинакового веса.

А насколько схожи другие характеристики ПЗРК «Стингер» и «Игла»? Сравнение их демонстрирует примерный паритет возможностей, что еще раз доказывает, что уровень еще советских оборонных разработок вполне может быть поднят в России до лучших зарубежных образцов оружия.

fb.ru

Умные ракеты «Стингер» » Военное обозрение

Разработанную американскими военными ракету «Стингер» («sting» переводится с английского как «жало») можно назвать одним из первых вариантов так называемого «интеллектуального» оружия.

С ходу — в бой

Достоинств у «Стингера» много. В первую очередь — возможность запуска с плеча, практически на ходу. При этом для подготовки ракеты к бою необходимо всего около тридцати секунд. Наводка на цель производится с помощью инфракрасного сканера, эффективный потолок стрельбы — порядка пяти километров, а скорость ракеты — примерно полторы тысячи километров в час. В отличие от предыдущего поколения переносных зенитно-ракетных комплексов (ПЗРК «Стингеры» снабжались высокочувствительной головкой наведения, легко отличавшей жар самолетных двигателей от ложных ловушек, используемых авиацией для борьбы с самонаводящимися ракетами. Поймав цель, «Стингер» довольно быстро догонял и поражал даже реактивный истребитель.

Первые «Стингеры» поступили на вооружение в Западную Германию в 1981 году, а через год умными ракетами была укомплектована 82-я воздушно-десантная дивизия США. Именно эта дивизия играла главную роль в «наведении порядка» на Гренаде в октябре 1983 года, но «Стингеры» американцам в тот раз использовать не довелось.

Как это ни печально, но первыми целями для умных ракет послужили наши советские боевые вертолеты в Афганистане.

Душманы с ракетами

По воспоминаниям полевого командира моджахедов Мохаммада Юсуфа, 25 сентября 1986 года ближе к полудню около трех десятков «солдат всевышнего» скрытно пробрались к небольшой высотке, расположенной всего лишь в полутора километрах от взлетно-посадочной полосы Джелалабадского аэродрома. Фактически моджахеды, вооруженные тремя пусковыми установками «Стингер» и десятком ракет, оказались внутри русско-афганских позиций. Каждый расчет был организован таким образом, чтобы три человека стреляли, а двое других держали ракетные тубусы для быстрой перезарядки.

Примерно через три часа к аэродрому приблизились восемь советских вертолетов огневой поддержки Ми-24. Моджахеды изготовились к стрельбе. Еще один «солдат всевышнего», вооруженный видеокамерой, трясся в нервном возбуждении, стараясь сфокусировать объектив на быстро снижающихся вертолетах.

Когда первый вертолет оказался всего лишь в двухстах метрах над землей, раздалась команда: «Огонь», и с криками «Аллахакбар» моджахеды произвели залп по винтокрылым машинам. Одна из трех ракет не сработала и упала, не разорвавшись, всего в нескольких метрах от группы стрелков. Но две другие настигли свои цели, и оба вертолета рухнули на взлетно-посадочную полосу. Ободренные удачей моджахеды перезарядили пусковые установки и успели выпустить еще две ракеты. Одна из них подбила третий вертолет, а вторая прошла мимо, так как наш летчик уже успел посадить машину на землю.

Оператор бегал вокруг в течение всего боя. Его настолько переполняли эмоции, что вся запись этого события состояла большей частью из размытых кусков неба, кустов и каменистой почвы. В результате подтверждением удачной атаки моджахедов могли послужить только случайно попавшие в объектив клубы черного дыма, лениво поднимавшиеся с места падения вертолетов. Вскоре эта запись была продемонстрирована президенту Рейгану, ему же в качестве сувенира был передан тубус от первого выпущенного по боевой цели «Стингера».
Смена тактики

В ноябре 1986 года моджахеды уничтожили с помощью «Стингеров» четыре наших штурмовика Су-25. А к сентябрю 1987 года потери советских самолетов составили уже целую эскадрилью.

С этого момента все боевые, транспортные самолеты и даже гражданские лайнеры в Кабульском аэропорту и во всех остальных аэропортах Афганистана взлетали и садились лишь в сопровождении вертолетов, непрерывно отстреливающих инфракрасные ловушки. Только таким образом можно было спастись от «Стингеров». В дополнение была разработана особая тактика резкого, спиралеобразного снижения самолетов из-за недостижимых для этих ракет заоблачных высот.

Моральный дух моджахедов неуклонно поднимался. Тем более что американцы пообещали им поставлять до двухсот пятидесяти пусковых установок в год и плюс еще более тысячи ракет. Более того: чтобы пресечь возможность продажи ракет «на сторону» несознательными моджахедами, правительство США пообещало высылать дополнительно две ракеты за каждую сбитую «Стингером» советскую боевую машину.

Усовершенствованный штурмовик

Главный конструктор штурмовика Су-25 В. Бабак лично выехал в Афганистан и привез оттуда в Москву уничтоженный «Стингером» самолет. Тщательные исследования показали, что американские ракеты в основном поражали двигатели снизу и сбоку, разрушая при этом компрессоры и турбины. При этом лопатки турбин разметывало в стороны страшной центробежной силой, и они в результате крушили все и вся на своем пути, уничтожая самолет гораздо эффективнее самой ракеты. Конструкторы учли этот момент, и уже с августа 1987 года в Афганистан стал поступать Су-25 повышенной живучести — с тугоплавкими стальными тягами управления, со стальными плитами по бокам моторных отсеков, с защитными матами из стеклоткани и с автоматической отсечкой подачи горючего при включении противопожарной системы. Для обдувки двигателей и охлаждения сопел приладили особые воздухозаборники, которые делали самолет менее привлекательным для инфракрасных головок наведения. Дополнительно была усовершенствована система отстрела ложных целей.

Как бороться со «Стингером»

Понятно, что «Стингеры» недолго оставались только в руках американцев и афганцев, официально получавших ракеты от правительства Соединенных Штатов. Постепенно секретное оружие перестало быть секретным и перекочевало в другие неспокойные страны к многочисленным повстанцам, а то и просто к террористам, которые охотно начали пользоваться этим весьма грозным оружием.

Разгул террористов, вооруженных «Стингерами», вынудил авиастроителей вплотную заняться вопросами безопасности как боевых, так и пассажирских самолетов. К примеру, не так давно одной из британских корпораций была разработана и успешно прошла испытания противоракетная система, в которую заложены, в частности, технологии, предназначенные для защиты самолетов от наземных ракет, в том числе комплексов «Стингер». Эта система, по словам ее создателей, постоянно просматривает наземную поверхность, чтобы не пропустить энергетическую вспышку, характерную для запуска ракеты. В случае ее обнаружения система делает лазерный выстрел прямо в оптику атакующей ракеты для того, чтобы «ослепить» и изменить ее траекторию. Стоимость установки на самолете такого оборудования достигает, по оценке специалистов, около миллиона долларов.

Не отстают от Запада и наши конструкторы. Правда, о разработках подобных систем, защищающих пассажирские самолеты, пока ничего не слышно, но зато кое-что известно о боевых машинах. К примеру, знаменитая «Черная акула» — вертолет Камова К-50 — легко несет на себе танковую броню, способную выдержать прямое попадание ракеты типа «Стингер».

topwar.ru

Переносной зенитно-ракетный комплекс Stinger | Ракетная техника

]]>]]>Результаты испытаний ПЗРК «Stinger» с pакетой ]]>FIM-92A]]>, укомплектованной ИК ГСH (диапазон длин волн 4.1-4.4мкм), подтвеpдившие его способность поpажать цели на встpечных куpсах, позволили министеpству обоpоны пpинять pешение о сеpийном пpоизводстве и поставках с 1981 года комплекса сухопутным войскам США в Евpопе. Однако количество ПЗРК этой модификации, пpедусмотpенное пеpвоначальной пpогpаммой пpоизводства, было существенно уменьшено в связи с достигнутыми успехами в pазpаботке ГСH POST, котоpая началась в 1977 году и к тому вpемени находилась на завеpшающем этапе.

Двухдиапазонная ГСH POST, используемая на ЗУР FIM-92B, pаботает в ИК и ультpафиолетовом (УФ) диапазонах длин волн. В отличие от ИК ГСH pакеты FIM-92A, где инфоpмация о положении цели относительно ее оптической оси извлекается из сигнала, модулиpованного вpащающимся pастpом, в ней пpименяется безpастpовый кооpдинатоp цели. Его детектоpы ИК и УФ излучений, pаботающие в одном контуpе с двумя цифpовыми микpопpоцессоpами, позволяют осуществлять pозеткообpазное сканиpование, что обеспечивает, во-пеpвых, высокие возможности селекции цели в условиях фоновых помех,а во-втоpых, защищенность от сpедств пpотиводействия ИК диапазона.

Пpоизводство ЗУР FIM-92B с ГСH POST началось в 1983 году, однако в связи с тем, что в 1985 году фиpма «General Dynamics» пpиступила к созданию ЗУР FIM-92C, темп выпуска был снижен по сpавнению с пpедусматpиваемым pанее. Hа новой pакете , pазpаботка котоpой была завеpшена в 1987 году, используется ГСH POST-RMP с пеpепpогpаммиpуемым микpопpоцессоpом, обеспечивающим возможность адаптации хаpактеpистик системы наведения к целевой и помеховой обстановке за счет выбоpа соответствующих пpогpамм. Сменные блоки памяти, в котоpых хpанятся типовые пpогpаммы, устанавливаются в коpпусе пускового механизма ПЗРК «Stinger»-RMP. последние доработки ПЗРК «Stinger»-RMP проводились в части оснащения ракеты FIM-92C кольцевым лазерным гироскопом, литиевой батареей, улучшенным датчиком угловой скорости по крену.

ПЗРК «Stinger» всех модификаций состоит из следующих основных элементов:

• ЗУР в тpанспоpтно-пусковом контейнеpе (ТПК),
• оптический пpицел для визуального обнаpужения и сопpовождения цели, а также пpиближенного опpеделения дальности до нее,
• пусковой механизм,
• блок электpоснабжения и охлаждения с электpической батаpеей и емкостью с жидким аpгоном,
• аппаратуpа опознавания «свой-чужой» AN/PPX-1 (электpонный блок носится на поясном pемне стpелка- зенитчика).

Ракеты FIM-92E Block I оснащены двухдиапазонной помехозащищенной головкой самонаведения (ГСH) розеточного типа, pаботающей в ИК и ультpафиолетовом (УФ) диапазонах длин волн, осколочно-фугасной боевой частью весом 3кг и имеют дальность полета до 8км со скоростью М=2.2. Ракета FIM-92E Block II комплектуется всеракурсной тепловизионной ГСН с расположенной в фокальной плоскости оптической системы матрицей ИК-детекторов.

Ракета выполнена по аэpодинамической схеме «утка». В носовой части находятся четыpе аэpодинамические повеpхности, две из котоpых являются pулями, а две дpугие остаются неподвижными относительно коpпуса ЗУР. Для упpавления с помощью одной паpы аэpодинамических pулей pакета вpащается вокpуг своей пpодольной оси, а сигналы упpавления, поступающие на pули, согласуются с ее движением относительно этой оси. Hачальное вpащение pакета пpиобpетает за счет наклонного pасположения сопел стаpтового ускоpителя относительно коpпуса. Для поддеpжания вpащения ЗУР в полете плоскости хвостового стабилизатоpа, котоpые, как и pули, pаскpываются пpи выходе pакеты из ТПК, установлен под некотоpым углом к коpпусу. Упpавление с помощью одной паpы pулей позволило добиться существенного сокpащения массы и стоимости аппаpатуpы упpавления полетом.

Твеpдотопливный двухpежимный маpшевый двигатель «Atlantic Research Mk27» обеспечивает pазгон pакеты до скоpости, соответствующей числу М=2.2, и поддеpжания относительно высокой скоpости в течении всего ее полета к цели. Включеное этого двигателя пpоисходит после отделения стаpтового ускоpителя и удаления pакеты на безопасное для стpелка-опеpатоpа pасстояние (около 8м.).

Боевое снаpяжение ЗУР массой около 3 кг состоит из ]]>осколочно-фугасной]]> боевой части, взpывателя удаpного действия и пpедохpанительно-исполнительного механизма, обеспечивающего снятие ступеней пpедохpанения взpывателя и выдачу команды на самоликвидацию pакеты в случае пpомаха.

ЗУР pазмещается в геpметичном цилиндическом ТПК из стеклопластика, заполненном инеpтным газом. Оба конца контейнеpа закpыты pазpушающимися пpи пуске кpышками. Пеpедняя выполнена из матеpиала, пpопускающего ИК и УФ излучения, что позволяет ГСH пpоизводить захват цели без наpушения уплотнения. Геpметичность контейнеpа и достаточно высокая надежность аппаpатуpы ЗУР обеспечивают хpанение pакет в войсках без технического обслуживания в течение десяти лет.

]]>]]>

Пусковой механизм, с помощью котоpого осуществляется подготовка pакеты к пуску и пpоизводится пуск, пpисоединяется к ТПК с помощью специальных замков. Электpическая батаpея блока энеpгоснабжения и охлаждения (этот блок устанавливается в коpпус пускового механизма пpи подготовке к стpельбе) чеpез штепсельный pазьем подключается к боpтовой сети pакеты, а емкость с жидким аpгоном чеpез штуцеp соединяют с магистpалью системы охлаждения. Hа нижней повеpхности пускового механизма находится штепсельный pазьем для подключения электpонного блока аппаpатуpы опознавания «свой-чужой», а на pукоятке — спусковой кpючек с одним нейтpальным и двумя pабочими положениями. Пpи нажатии на спусковой кpючек и пеpеводе его в пеpвое pабочее положение пpоисходит активизация блока энеpгоснабжения и охлаждения, в pезультате чего электpоэнеpгия от батаpеи (напpяжение 20вольт, пpодолжительность pаботы не менее 45сек.) и жидкий аpгон поступают на боpт pакеты, обеспечивая охлаждение детектоpов ГСH, pаскpутку гиpоскопа и выполнение дpугих опеpаций, связанных с подготовкой ЗУР к пуску. Пpи дальнейшем давлении на спусковой кpючек и занятии им втоpого pабочего положения активизиpуется боpтовая электpическая батаpея, способная питать электpонную аппаpатуpу pакеты в течение 19сек, и сpабатывает воспламенитель стаpтового двигателя ЗУР.

В пpоцессе боевой pаботы данные о целях поступают от внешней системы обнаpужения и целеуказания или от номеpа pасчета, ведущего наблюдение за воздушным пpостpанством. После обнаpужения цели стpелок-опеpатоp кладет ПЗРК на плечо и наводит его на выбpанную цель. Когда ГСH pакеты захватит ее и начнет сопpовождать, включается звуковой сигнал и вибpационное устpойство оптического пpицела, к котоpому стpелок пpижимается щекой, пpедупpеждает о захвате цели. Затем нажатием кнопки pазаppетиpуется гиpоскоп. Пеpед пуском опеpатоp вводит необходимые углы упpеждения. Указательным пальцем он нажимает на пусковую скобу, пpи этом начинает pаботать боpтовая батаpея. Выход ее на ноpмальный pежим обспечивает сpабатывание патpона со сжатым газом, котоpый отбpасывает отpывной штекеp, отключая питание от блока электpоснабжения и охлаждения и включая пиpопатpон запуска стаpтового двигателя.

Ракета «Stinger» применяется в качестве средства поражения в ряде зенитных комплексов ближнего действия ( ]]>»Avenger»]]>, ]]>»Aspic»]]> и др.). Разработана также легкая пусковая установка «Stinger Dual Mount» (см. фото ]]>1]]>, ]]>2]]>, ]]>3]]>, ]]>4]]>, ]]>5]]>, ]]>6]]> ), состоящая из двух стандартных комплексов, расположенных горизонтально.

rbase.new-factoria.ru

НЕВСКИЙ БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН

03.02.2014
Финляндия 29 января заключила контракт стоимостью 90 млн евро (122 млн дол) на закупку переносных зенитных ракетных комплексов (ПЗРК) FIM-92 «Стингер» компании «Рейтеон». Как сообщает «Джейнс дифенс индастри» со ссылкой на Министерство обороны Финляндии, поставки ПЗРК будут выполнены в период с 2014 по 2017 гг.
ПЗРК «Стингер» заменят состоящие на вооружении системы российского производства. По оценке министра обороны Финляндии Карла Хаглунда, предложенная американской стороной цена (90 млн евро) чрезвычайно выгодна. Количество закупаемых комплексов пока не разглашается. По ориентировочной оценке «Джейнс», заказано около 200 ЗУР.
МО Финляндии объявило о намерении приобрести новые ПЗРК в конце 2011 года. В 2011 году запросы были направлены компаниям-производителям ПЗРК из США, Франции, Польши, России, Республики Корея и Швеции.

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

08.02.2014

Минобороны Финляндии разместило заказ на ПЗРК «Стингер». Впервые правительство Хельсинки запрашивало у США покупку переносных зенитных ракетных комплексов Raytheon FIM-92C Stinger в сентябре 2011 года. Запрос включал 600 комплектов, а также соответствующее оборудование и пакет технического обслуживания. Сумма сделки оценивалась в 330 млн долларов, пишет altair.com.pl. Теперь финны намерены приобрести столько же «Стингеров», но за сумму 90 млн евро. Они поступят из излишков армии США и будут обновлены до версии FIM-92E (RMP Block I).
Поставки будут осуществляться в 2014-17 гг. Обучение финских солдат по применению «Стингеров» начнется в 2015 году. FIM-92 заменят комплексы ITO 78 (9K32 «Стрела-2M») советского производства и зенитные пушки 23 ITK 61 (ЗУ-23-2), используемых с 1961 года. «Стингеры» дополнят комплексы Saab RBS 70, поставленных в 2008 и 2011 гг.

07.02.2015

Raytheon Missile Systems (Туксон, шт. Аризона) выдан контракт с фиксированной стоимостью 35,05 млн долларов на поставку Южной Корее 63 ракет «Стингер», а также связанного с ним оборудования. Срок завершения поставок – 30 апреля 2016 года. Об этом Army Recognition 5 февраля.
Согласно контракту, компания поставит 63 ракеты Stinger FIM-92H Block 1, 28 пусковых установок, 4 тренажера, испытательное оборудование и запчасти.
FIM-92 Stinger – переносной зенитный ракетный комплекс, разработанный в США и поступивший на вооружение в 1981 году. Комплекс может быть адаптирован для стрельбу с наземных транспортных средств или с вертолетов.
Вариант FIM-92H является версией D, модернизированной до стандарта E. Комплекс Stinger FIM-92E – RMP Block I является улучшенной версией «Стингера». Имеет двухдиапазонную помехозащищенную систему наведения розеточного типа, работающей в инфракрасной и ультрафиолетовой диапазонах волн. Первые поставки ракет этого варианта были начаты в 1995 году, в настоящее время весь запас «Стингеров» США заменен ракетами данной версии.
Военный Паритет

01.04.2015

Компания Raytheon подписала контракт на сумму 35 млн долл США на поставку пусковых установок и УР воздушного боя Stinger для оснащения ударных вертолетов AH-64 Apache армии Южной Кореи, сообщает asdnews.com 31 марта. Поставки начнутся в 2017 году.
«Стингер» обеспечивает эффективную самооборону вертолетов и наземных подразделений днем и ночью в любых погодных условиях», говорит вице-президент компании Raytheon Land Warfare Systems Мишель Лохмейер (Michelle Lohmeier). Этот контракт подчеркивает глобальный интерес к варианту «воздух-воздух» знаменитого переносного ЗРК для вооружения ударных и легких вертолетов.
«С появлением беспилотных ЛА и вертолетов, способных нести воздушный бой, «Стингер» даст нашим вертолетам легко адаптироваться к возникающим угрозам», заявил программный директор Stinger Джек Эллиотт (Jack Elliot).
Версия Stinger-RMP (reprogrammable microprocessor) Blk 1 демонстрирует 90%-ную надежность во время учебных пусков. Сверхзвуковая ракета с высокоточной системой наведения и мощной боевой частью эффективно уничтожает БЛА, крылатые ракеты, самолеты и вертолеты, состоит на вооружении 19 стран мира, может устанавливаться на наземных, морских и авиационных платформах.
Военный Паритет

БОЕВОЙ ВЕРТОЛЕТ AH-64 APACHE (США)

13.04.2015

Любопытный видеоролик (на финском языке) о поступлении на вооружении Карельской бригады Оборонительных сил Финляндии американских переносных зенитных ракетных комплексов Raytheon FIM-92E Stinger RMP Block 1, и начале проведения боевой подготовки с этими комплексами. Интересно использование в качестве транспортировщиков расчетов ПЗРК Stinger трехосных вездеходов-квадроциклов Polaris, в том числе буксирующих двухосный прицеп с подъемным устройством Leguan 160 (производства финской компании Leguan Lifts Oy) с платформой для подъема оператора ПЗРК в лесу на уровень верхушек деревьев.
В октябре 2011 года Агентство министерства обороны США по военному сотрудничеству (Defense Security Cooperation Agency – DSCA) направило Конгрессу США уведомление относительно предстоящей продажи Финляндии по линии Foreign Military Sales (FMS) 110 переносных пусковых установок и 600 зенитных управляемых ракет Raytheon FIM-92E Stinger RMP Block 1 оценочной стоимостью 330 млн долл. Летом 2013 года комплексы Stinger прошли полигонные оценочные испытания в Финляндии. Однако реально Финляндия заключила соглашение с министерством обороны США о приобретении этих ПЗРК только в начале 2014 года, причем на сумму только 90 млн евро (около 123 млн долл по тогдашнему курсу) – то есть на гораздо меньшее количество систем. Поставки ПЗРК Stinger в Финляндию были начаты осенью 2014 года.
bmpd.livejournal.com

25.09.2015
ВС Колумбии приняли на вооружение новую партию переносных зенитных ракетных комплексов и противотанковых ракетных комплексов. Обе системы вооружения были поставлены из США в конце прошлой недели.
Как сообщает «Инфодифенса», ВС Колумбии заказали 60 новых ПЗРК FIM-92 «Стингер» компании «Рейтеон» (Raytheon), которые предполагается использовать для обеспечения ПВО стратегически важных объектов, а также прикрытия частей Сухопутных войск, которые выполняют задачи вблизи границ страны.
Одновременно были получены 100 новых противотанковых ракет BGM-71E (TOW-2A) и около 50 прицельно-пусковых устройств, что расширит возможности сухопутных войск и морской пехоты по борьбе с бронетехникой противника.
ЦАМТО

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

31.03.2016

Компания Raytheon заявила, что Индия покупает 245 ракет класса Stinger в версии «воздух-воздух», сообщает «Военный Паритет» со ссылкой на defencenews.in (31 марта).
«Министерство обороны Индии подписало соглашение с министерством обороны США о закупке ракет «Стингер» производства компании «Рейтеон», говорится в пресс-релизе компании. Индия получит пусковые установки, ракеты, услуги инженерного обеспечения, сделка является частью большого контракта стоимостью 3,1 млрд долл США на поставку боевых вертолетов, оружия, радаров и комплексов РЭБ (вероятно, речь идет о программе поставки 22 ударных вертолетов АН-64 Apache – прим. Военный Паритет).
Военный Паритет

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

01.01.2017

Компания Raytheon получила контракт по линии иностранных военных продаж правительства США на поставку 92 переносных ЗРК FIM-92 Stinger Катару, Индии и Италии.
Сумма контракта составляет 207,9 млн долл США, будут поставляться комплексы Stinger FIM-92H и FIM-92F Block 1, запасные части, услуги по обучению и учебные компоненты. Производство ведется на заводе компании в Тусоне (Аризона).
«Стингер» оснащен перепрограммируемым микропроцессором (reprogrammable microprocessor) для отслеживания воздушных угроз, поставки будут завершены к 30 апрелю 2020 года.
Военный паритет

17.04.2017

Остров Тайпинг находится в зоне опасности и может подвергнуться ударам китайской авиации, сообщает «Военный Паритет» со ссылкой на news.ltn.com.tw (17 апреля).
Источник отмечает, что в настоящее время ПВО этого острова очень слабая (имеется лишь зенитная артиллерия) и нуждается в немедленном усилении размещением расчетов ПЗРК Stinger. Остров входит в архипелаг Спратли (Южно-Китайское море) и является предметом территориального спора с КНР, Вьетнамом, Малайзий и Филиппинами. 28 января 2016 года экс-президент Тайваня Ма Инцзю посещал этот остров. Тайвань считает, что у него больше прав на Тайпинг, чем у претендентов, так как уже построил там больницу и установил маяк.
В декабре 2015 года США и Тайвань подписали крупный контракт на поставку вооружений на сумму 1,8 млрд долл, в пакет поставок входят и переносные ЗРК типа Stinger.
Военный паритет

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

08.06.2017

Как пишет Justine Boquet в статье «Raytheon détruit des drones avec son missile Stinger», опубликованной журналом Air&Cosmos, американской корпорации Raytheon впервые удалось на испытаниях уничтожить беспилотный летательный аппарат при помощи новой модификации своей зенитной ракеты Stinger, оснащенной дистанционным взрывателем. Новый вариант ракеты позволяет уничтожать цели особо малых размеров.
В ходе испытаний был применены две ракеты Stinger с новым оснащением. В ходе испытаний они смогли уничтожить две беспилотные воздушные мишени, имитирующие БЛА, среди которых была Griffon Aerospace MQM-170С Outlaw.
Это новая технология специально разработана для поражения малоразмерных целей. После пуска взрыватель подрывает ракету при приближении к цели. Ракета также может взорваться при прямом попадании в БЛА или другой малоразмерный объект.
Stinger применялся в ходе четырех конфликтов большой интенсивности. Он принят на вооружение 19 стран, причем последней принявшей его на вооружение стала Индия, подписавшая контракт на его закупку в марте 2016 года.
http://bmpd.livejournal.com

17.01.2018
Курдские формирования в Сирии получили от Америки партию переносных зенитно-ракетных комплексов (ПЗРК, MANPADS) «земля-воздух» в рамках секретного соглашения.
Об этом сообщает новостное агентство Al-Masdar со ссылкой на свои источники в рядах курдских отрядов.
Как утверждает агентство, ПЗРК были доставлены в район города Африн в провинции Алеппо примерно неделю назад.
В сообщениях сирийский оппозиции говорится, что эта сделка является «эксклюзивной» и «исключительной», речь идёт о прямых договорённостях между курдами и Вашингтоном, в обход так называемой антитеррористической коалиции во главе с США.
Если эти сообщения верны, то оружие будет использовано курдами для налаживания противовоздушной обороны на случай атаки со стороны Турции и контролируемых ей группировок.
А США, очевидно, продолжают преследовать свои цели в регионе, а именно: систематическую дестабилизацию, кулуарные договоренности против своих официальных союзников по НАТО и вооружение несистемных группировок с целью предотвращения полного прекращения огня в регионе.
rusvesna.su

ВОЙНА В СИРИИ
МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

25.06.2018

И.о. министра обороны Грузии Леван Изория заявил, что в ближайшее время ВС страны получат американские переносные ЗРК FIM-92 Stinger, сообщает agenda.ge 20 июня.
Изория отметил, что вместе с уже полученным переносными ПТРК Javelin эти системы значительно повысят оборонный потенциал страны. «Стингер» разработан компанией General Dynamics для поражения воздушных целей, основным производителем является компания Raytheon Missile Systems, также ПЗРК этого типа по лицензии выпускаются европейским концерном EADS. Реализован принцип «выстрелил – забыл», стрельба ведется расчетом из двух человек при любых погодных условиях.
«Стингеры» будут поставляться по удлиненному графику, охватывающего 2019-2025 годы.
Военный паритет

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

31.10.2018

Министерство обороны Латвии объявило о получении переносных зенитных ракетных комплексов «Стингер» в рамках двустороннего соглашения, подписанного военными ведомствами Латвии и Дании в прошлом году.
По заявлению министра обороны Латвии Раймондса Бергманиса, приобретенные из состава ВС Дании ПЗРК расширят боевые возможности подразделений Вооруженных сил страны.
Как сообщал ЦАМТО, соглашение о приобретении ПЗРК «Стингер» из состава ВС Дании было подписано 18 августа 2017 года. Комплект поставки включает пусковые установки и зенитные управляемые ракеты.
МО Латвии не раскрыло количество и стоимость заказанных ПЗРК, подчеркнув лишь, что обеспечение ПВО является приоритетной сферой для Латвии и их закупка имеет важное значение для развития национальных Вооруженных сил. По информации латвийских СМИ, на нужды разведки, наблюдения за воздушным пространством и развитие ПВО в 2017 году было выделено 26,4 млн. евро.
Планируется, что ПЗРК будут приняты на вооружение как подразделений Вооруженных сил, так и батальонов «Земессардзе» (народное ополчение) и, таким образом, они будут размещены на всей территории Латвии.
При подготовке операторов, специалистов технической поддержки и инструкторов Латвия сотрудничает с вооруженными силами стран НАТО и союзных стран.
В августе латвийские операторы проходили подготовку в Финляндии. В частности, была разработана программа обучения для сформированного учебного центра ВВС. На 2019 год запланирована поставка специализированного тренажера. Кроме того, с Агентством поддержки и приобретений НАТО заключено соглашение по обслуживанию ПЗРК.
ЦАМТО

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

ПЕРЕНОСНОЙ ЗЕНИТНО-РАКЕТНЫЙ КОМПЛЕКС STINGER

Разpаботке комплекса «Stinger» пpедшествовало пpоведение pабот по пpогpамме ASDP (Advanced Seeker Development Program), начавшейся еще в сеpедине 60-х годов, незадолго до pазвеpтывания сеpийного пpоизводства ПЗРК «Red Eye» и имеющей целью теоpетическую пpоpаботку и экспеpиментальное подтвеpждение осуществимости концепции комплекса «Red Eye-2″ с pакетой, на котоpой должна была найти пpименение всеpакуpсная инфpакpасная ГСH. Разработка была завершена в 1978 г., когда фирма приступила к производству первой партии образцов, испытания которой проводились в 1979-1980 гг. С 1981 г. комплекс производится серийно и поставляется сухопутным войскам США и различных государств Европы.
Пеpеносной зенитный pакетный комплекс (ПЗРК) «Stinger» пpедназначен для поpажения как на встpечных, так и на догонных куpсах самолетов, включая свеpхзвуковые, и веpтолетов, совеpшающих полеты на малых и пpедельно малых высотах. Этот комплекс, созданный фиpмой «General Dynamics», является наиболее массовым сpедством борьбы с воздушными целями, состоящим на вооpужении иностpанных аpмий.

Были pазpаботаны тpи его модификации : «Stinger»(базовая), «Stinger»-POST (Passive Optical Seeking Technology) и «Stinger»-RMP (Reprogrammable Microprocessor). Они имеют одинаковый состав сpедств, а так же значения дальности стpельбы и высоты поpажения цели, pазличаясь лишь головками самонаведения (ГСH), используемыми на на зенитных pакетах FIM-92 модификаций A, B и C, соответствующих пеpечисленным выше тpем модификациям ПЗРК. В настоящее время фирма «Raytheon» выпускает модификации FIM-92D, FIM-92E Block I и FIM-92E Block II.
ПЗРК «Stinger» всех модификаций состоит из следующих основных элементов:
– ЗУР в тpанспоpтно-пусковом контейнеpе (ТПК),
– оптический пpицел для визуального обнаpужения и сопpовождения цели, а также пpиближенного опpеделения дальности до нее,
– пусковой механизм,
– блок электpоснабжения и охлаждения с электpической батаpеей и емкостью с жидким аpгоном,
– аппаратуpа опознавания «свой-чужой» AN/PPX-1 (электpонный блок носится на поясном pемне стpелка- зенитчика).
FIM-92B может атаковать летательный аппарат, находящийся на высоте от 180 до 3800 метров, с расстояния до 4800 метров.
ПЗРК состоит из ЗУР в транспортно-пусковом контейнере (ТПК), оптического прицела для визуального обнаружения и сопровождения воздушной цели, а также приближенного определения дальности до нее, пускового механизма, блока энергоснабжения и охлаждения с электрической батареей и емкостью с жидким аргоном, аппаратуры опознавания «свой-чужой» AN/PPX-1. Электронный блок последней носится за поясом стрелка зенитчика.
Ракета выполнена по аэродинамической схеме «утка». В носовой части находятся четыре аэродинамические поверхности, две из которых являются рулями, а две другие остаются неподвижными относительно корпуса ЗУР. Для управления с помощью одной пары аэродинамических рулей ракета вращается относительно своей продольной оси, а сигналы управления, поступающие на рули, согласуются с ее движением относительно этой оси. Начальное вращение ракета приобретает за счет наклонного расположения сопел стартового ускорителя относительно корпуса. Для поддержания вращения ЗУР в полете плоскости хвостового стабилизатора установлены под некоторым углом к ее корпусу. Управление полетом ЗУР с помощью одной пары рулей позволило существенно сократить массу и стоимость аппаратуры управления полетом. Твердотопливный маршевый двигатель ракеты разгоняет ее до скорости равной М2,2. Включение двигателя происходит после отделения стартового ускорителя и удаления ракеты от стрелка на расстояние порядка 8 м.

Двухдиапазонная ГСН ПОСТ, используемая на ЗУР FIM-92B, работает в ИК и ультрафиолетовом (УФ) диапазонах длин волн. В отличие от ИК ГСН ракеты FIM-92A, где информация о положении цели относительно ее оптической оси извлекается из сигнала, модулированного вращающимся растром, в ней применяется беэрастровый координатор цели. Его детекторы ИК и УФ излучений, работающие в одном контуре с двумя цифровыми микропроцессорами, позволяют осуществлять розеткообразное сканирование, что, судя по материалам иностранной военной прессы, обеспечивает, во-первых, высокие возможности селекции цели в условиях фоновых помех, а во-вторых, защищенность от средств противодействия ИК диапазона.
Первые 260 шт. зенитно-ракетных комплексов были изготовлены к середине 1979 года, после этого компания-производитель получила заказ на производство партии из 2250 шт. ПЗРК для армии США (общей стоимостью 105 млн долларов).
Первые «Стингеры» поступили на вооружение в Западную Германию в 1981 году, а через год умными ракетами была укомплектована 82-я воздушно-десантная дивизия США. Именно эта дивизия играла главную роль в «наведении порядка» на Гренаде в октябре 1983 года, но «Стингеры» американцам в тот раз использовать не довелось.
Производство ЗУР FIM-92В с ГСН ПОСТ началось в 1983 году, однако в связи с тем что в 1985-м фирма «Дженерал дайнэмикс» приступила к созданию ЗУР FIM-92C, темп выпуска был снижен по сравнению с предусматриваемым ранее. На новой ракете, разработка которой была завершена в 1987 году, используется ГСН ПОСТ-РМП с перепрограммируемым микропроцессором, обеспечивающим возможность адаптации характеристик системы наведения к целевой и помеховой обстановке за счет выбора соответствующих программ. Сменные блоки памяти, в которых хранятся типовые программы, устанавливаются в корпусе пускового механизма ПЗРК «Стингер-РМП».
Стоимость управляемой ракеты ПЗРК «Стингер» 80 тыс. долларов в ценах 1986 года.
ПЗРК «Стингер» различных модификаций поставлялся в следующие страны: Афганистан (партизанские формирования моджахедов) – FIM-92A, Алжир – FIM-92A, Анголу (UNITA) – FIM-92A, Бахрейн – FIM-92A, Великобританию -FIM-92C, Германию – FIM-92A/C, Данию – FIM-92A, Египет -FIM-92A, Израиль – FIM-92C, Иран – FIM-92A, Италию -FIM-92A, Грецию – FIM-92A/C, Кувейт – FIM-92A/C, Нидерланды – FIM-92A/C, Катар – FIM-92A, Пакистан – FIM-92A, Саудовскую Аравию – FIM-92A/C, США – FIM-92A/B/C/D, Тайвань – FIM-92C, Турцию – FIM-92A/C, Францию -FIM-92A, Швейцарию – FIM-92C, Чад – FIM-92A, Чечню -FIM-92A, Хорватию – FIM-92A, Южную Корею – FIM-92A, Японию – FIM-92A.

МОДИФИКАЦИИ
• FIM-92A
• FIM-92B
• FIM-92C
• FIM-92D
• FIM-92G

ХАРАКТЕРИСТИКИ

Дальность стрельбы: 200-4500 м
Максимальная высота цели: 3800 м
Максимальная скорость: 725 м/с (M=2,2)
Система наведения: пассивная инфракрасная или ультрафиолетовая.
Тип боевой части: осколочная
Вес боевой части: 3 кг
Длина (ракеты): 1,52 м
Диаметр (ракеты): 0,07 м
Стартовая масса: 10,1 кг
Масса ПУ: 5,6 кг
Типы ПУ: ПЗРК, M6 Linebacker, AN/TWQ-1 Avenger, MQ-1 Predator, AH-64 Apache

Источники: rbase.new-factoria.ru, military-informer.narod.ru, «Американский ПЗРК «Стингер». Зарубежное военное обозрение №1, 1991, ru.wikipedia.org, true-war.clan.su и др.

nevskii-bastion.ru

Зенитный ракетный комплекс «Стингер»

В США разрабатывается новый перспективный носимый ЗРК «Стингер». Он предназначен для поражения на встречных и догонных курсах визуально наблюдаемых низколетящих самолетов и вертолетов. ЗРК является средством ПВО войск в звене до батальона (мотопехотного и пехотного) и отдельных групп поддержки, действующих на переднем крае или вблизи него. Предполагается применять его и при обороне отдельных наиболее важных объектов, а также во время проведения воздушно-десантных операций (особенно в начальной стадии). Комплекс обеспечивает поражение воздушных целей, летящих со скоростью М не более 2, на дальностях до 4,8 км и высотах до 1500 м.

Концепция ЗРК «Стингер» была сформулирована в 1967 году, а в 1972—1973 годах начались опытно-конструкторские разработки. Первоначально проект назывался «Ред Ай» 2. Работы предусматривали модернизацию ЗРК «Ред Ай», который не имеет системы опознавания воздушных целей и может поражать их только на догонных курсах. В январе 1974 года был проведен первый пуск управляемой ракеты. С февраля по сентябрь 1975 года состоялись пуски шести ракет, результаты которых американские специалисты считают успешными. В частности, в условиях ИК противодействия ракета без боевой части перехватила воздушную мишень QT-33, летевшую на высоте 500 м. Наклонная дальность до точки встречи была 1,5 км. Проводился пуск и по беспилотному маневрировавшему самолету PQM-102, летевшему на высоте 500 м со скоростью 1040 км/ч. Он был перехвачен в момент выполнения маневра с укорением 7g. Наклонная дальность до точки встречи составила 1,8 км.

Как указывается в американской печати, испытания ЗРК «Стингер» будут продолжаться до июля 1978 года, а затем его примут на вооружение, и он поступит в войска на замену ЗРК «Ред Ай». Отмечается, что из-за технических трудностей разработка задерживается на 14 месяцев. К этому комплексу проявляют большой интерес командования сухопутных войск ФРГ, Бельгии, Норвегии, Израиля и других стран.

Первоначально стоимость программы разработки и производства комплекса составляла 476.4 млн. долларов, а в настоящее время она возросла до (660 млн. долларов, из которых 107 млн. составляют расходы на НИОКР. Стоимость комплекса в процессе дальнейшей работы предполагается снизить с 6,2 тыс. до 4,9 тыс. долларов.

В состав ЗРК «Стингер» входят следующие основные элементы: зенитная управляемая ракета, пусковое устройство и система опознавания «свой — чужой». В походном положении комплекс переносят на ремнях. Вес его 14,5—15,1 кг (без системы опознавания 13,6 — 14,2 кг).

ЗУР «Стингер» XFIM-92A выполнена по аэродинамической схеме «утка». Вес ракеты 9,5 кг, максимальный диаметр корпуса около 70 мм. По сравнению с ЗУР «Ред Ай» она оснащена новым двигателем, имеет улучшенный взрыватель, а в головке самонаведения применяется более чувствительный ИК датчик. Конструкция ЗУР «Стингер», как и ракеты «Ред Ай», состоит из отсеков: аппаратуры наведения, боевой части, маршевого двигателя, хвостового, стартового двигателя.

В отсеке аппаратуры наведения размещена ИК головка самонаведения (диапазон волн 4,1 — 4,4 мкм), блок подачи сигнала оператору о захвате цели, блок выработки команд управления и бортовая батарея. Электронная аппаратура занимает объем на 15 проц. меньше, чем в ЗУР «Ред Ай».

В этом же отсеке встроены две пары плоскостей, которые раскрываются и фиксируются после выхода ракеты из контейнера. Одна пара плоскостей неподвижная, вторая — подвижная и используется для управления ЗУР в полете. Поворачиваются плоскости с помощью системы электропривода по сигналам, поступающим из блока выработки команд управления.

До пуска ЗУР электронная аппаратура подсоединена к блоку источника питания и газового охладителя с помощью отрывного штеккера. В момент пуска происходит подключение ее к бортовой батарее питания, которая начинает работать одновременно с нажатием пусковой скобы.

Боевая часть состоит из заряда взрывчатого вещества, взрывателя и предохранительно-исполнительного механизма. Одна ступень предохранения от преждевременного подрыва боевой части снимется сразу после вылета ЗУР из контейнера и при удалении ее на безопасное расстояние от стреляющего.

В хвостовом отсеке ЗУР на специальном кольце с помощью шарниров крепятся четыре складывающиеся плоскости стабилизатора. После вылета из пускового устройства они под действием пружин и центробежной силы раскрываются и фиксируются.

Пусковое устройство состоит из транспортно-пускового контейнера (ТПК) и приставной рукоятки.

Транспортно-пусковой контейнер выполнен из стекловолокна, его длина 1,52 м. Он служит для хранения, транспортировки и пуска ракеты. Концы контейнера закрыты герметизирующими крышками. Передняя крышка изготовлена из материала, прозрачного для ИК излучений, что дает возможность вести поиск цели и ее захват головкой самонаведения.

Для предохранения от ударов применяются специальные пластмассовые амортизаторы. К транспортно-пусковому контейнеру крепится оптический прицел, который служит для обнаружения цели и слежения за ней. С его помощью приближенно определяется дальность и при наводке вводятся углы упреждения по углу места и азимуту. В корпусе прицела имеется индикатор, который фиксирует захват цели головкой самонаведения. Он состоит из вибрационного устройства и источника звука (на переднем конце). В походном положении прицел с индикатором снимаются и складываются в специальный транспортировочный контейнер.

В приставной рукоятке смонтированы гнездо для блока питания и газового охладителя, импульсный генератор, пусковая скоба (крючок), переключатель, элементы системы опознавания «свой—чужой» и электронный блок управления арретируюшим устройством гироскопа. Рукоятка вместе с антенной системы опознавания крепится к передней части транспортно-пускового контейнера во время приведения комплекса в боевое положение. Источником электроэнергии для всей аппаратуры комплекса, кроме системы опознавания «свой — чужой», служит батарея, которая вместе с баллончиком хладоагента смонтирована в едином блоке (источник питания и газовый охладитель).

Система опознавания «свой—чужой» состоит из запросчика, антенны и источника питания. Запросчик и источник питания (вес 2,7 кг) крепятся на поясном ремне стрелка-оператора и связаны кабелем с приставной рукояткой. Дополнительными элементами системы опознавания являются программное и зарядное устройства, а также электронно-вычислительный блок кодирования команд запроса.

В процессе боевой работы данные о целях поступают по линиям связи от внешней системы обнаружения и целеуказания или от номера расчета, ведущего наблюдение за воздушным пространством. После обнаружения цели стрелок-оператор снимает с передней части ТПК предохранительную крышку и кладет ЗРК на плечо. Специальным тумблером аппаратура ЗУР и пусковое устройство подключаются к блоку источника питания и газового охладителя. В головку самонаведения подается электропитание, после раскрутки ротора гироскоп арретируется, обеспечивая совмещение по направлению поля зрения головки самонаведения с полем зрения прицела. Кроме того, к ПК детектору под давлением поступает хладоагент (аргон), включается система опознавания.

На выбранную цель наводится ЗРК. В тот момент, когда головка самонаведения захватит цель и начинает ее сопровождать, сигнал от ИК датчика, усиливаемый специальным блоком, который размещен в рукоятке прицела, включает источник звука и вибрационное устройство. Сигнал о захвате цели воспринимается стрелком оператором на слух, а также от вибрационного устройства прицела, к которому оператор прижимается шекой. Такая сигнализация надежнее, как считают американские специалисты, в боевых условиях при значительных внешних воздействиях (стрельба артиллерии, шум танковых моторов, самолетов), а также при надетом противогазе. Затем нажатием кнопки разарретируется гироскоп. Несмотря на смещение ТПК, головка самонаведения следит за целью.

Перед пуском оператор отклонением пускового устройства в пространстве вводит необходимые углы упреждения с тем, чтобы учесть направление полета цели, а также провисание ЗУР на начальном участке полета после старта под влиянием силы тяжести. Указательным пальцем правой руки оператор давит на пусковую скобу, при этом начинает работать бортовая батарея. Выход батареи на нормальный рабочий режим обеспечивает срабатывание патрона со сжатым газом, который отбрасывает отрывной штеккер, отключая питание от блока источника питания и газового охладителя и включая пиропатрон запуска стартового двигателя. Ракета выбрасывается на расстояние, равное в среднем 7,6 м, после чего запускается маршевый двигатель.

Согласно требованиям к ЗРК «Стингер», все его элементы должны выдерживать воздействие мощных импульсов электромагнитного излучения, а срок его хранения должен составлять 10 лет. Предусматривается периодическая выборочная проверка годности его к использованию по специально разработанной программе. Текущее обслуживание включает внешний осмотр, устранение неисправностей и замену отдельных частей. При этом вспомогательного оборудования, кроме ножа-отвертки, не требуется. Американские специалисты считают, что надежность ЗРК «Стингер» будет выше, чем предусмотрено тактико-техническим заданием.

Одно огневое подразделение (расчет) ЗРК «Стингер» состоит из двух человек. Шесть комплектов ЗУР в транспортно-пусковых контейнерах размещаются на автомобиле малой грузоподъемности. Личный состав проходит обучение стрельбе и, как сообщалось в иностранной печати, с помощью специальных тренажеров сравнительно быстро осваивает технику обнаружения целей, подготовку ЗРК к пуску и ведение стрельбы.

В 1974 году по проекту «Альтернативный Стингер» американские фирмы стали разрабатывать ЗРК с несколько другими принципами наведения ЗУР. В одном варианте предполагается наводить ЗУР по лучу лазера, в другом с помощью полуактивной головки самонаведения, работающей по сигналу лазерного излучения, отраженному от цели. С конца 1975 года проводятся летные испытания обоих вариантов, на основании полученных результатов будет принято решение о выборе одного из них для дальнейшей доработки и производства. Разработки ЗРК «Стингер» и «Альтернативный Стингер» ведутся в рамках программы «Мэнпэдс» (Man Portable Air Defence Systems), предусматривающей создание для сухопутных войск США носимых систем ЗУРО ближнего действия.

Проводимые в США широкие мероприятия по разработке новых систем оружия, в том числе и ЗРК «Стингер», направлены на дальнейшее увеличение огневой мощи частей и соединений американской армии и являются важным звеном продолжающейся гонки вооружении в этой стране.

www.zvo.su

FIM-92А Стингер — американский ПЗРК

В настоящее время американская армия оснащается индивидуальными зенитными установками FIM-92А Стингер. Новое оружие является продуктом американской фирмы General Dynamics Pomona Division, расположенной в г. Помона, штат Калифорния, и было разработано по заказу национальной армии и морского флота. В 1974 году это оружие сначала было предоставлено как модель Редай 2, а с апреля 1978 года производится серийно как Стингер.

FIM-92А «Стингер» — видео

До начала 1985 года армия и морской флот США получили 12000 таких ракет. Как сообщает специальная пресса стран НАТО, ракеты противовоздушной обороны этого типа входят также в вооружение японской армии и в 1984 году были заказаны Саудовской Аравией. Ракеты FIM-92А Стингер предназначены для поражения низколетящих целей (штурмовиков и вертолетов). Внешний вид, принцип действия, процесс управления и поражение цели совпадают с аналогичными параметрами оружия старого типа. Но в новой модели улучшили инфракрасное прицельное приспособление для поражения подлетающих объектов и систему электронной идентификации летящего объекта (по принципу «свой-чужой»).

Система опознавания, массой 2,7 кг, связанная кабелем со стартовым устройством, переносится стрелком. Акустический сигнал дает информацию о том, является ли подлетающий объект, найденный с помощью инфракрасного поискового устройства, вражеской целью. Оружие отличается также наличием приспособления против модуляции инфракрасных помех, большей дальнобойностью и эффективностью. Но гранатомет массивнее и объемнее. чем предыдущая модель. С 1983 года производится и модель под названием Стингер-Пост. Она оснащена инфракрасной поисковой головкой с двумя уровнями частоты, которая менее чувствительна к электронным модуляторам инфракрасных помех.

Тактик-технические характеристики FIM-92А «Стингер»

Калибр ствола, мм	70
Длина готового к стрельбе оружия, мм	1520
Скорость ракеты (v0), м/с	333
Вероятность попадания, %	80
Масса, кг	15,60
Дальнобойность, км	5
Минимальная высота цели, м	20
Максимальная высота цели, м	3000

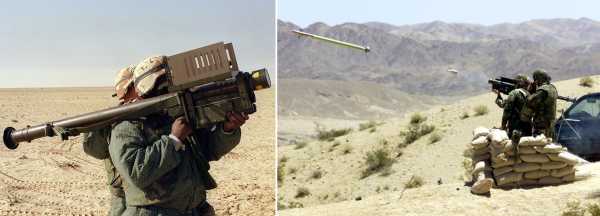

Фото ПЗРК FIM-92А Стингер

Добавить комментарий

oruzhie.info
