Оружие браунинг – модели, особенности применения, калибр, разрешение на покупку и отзывы

История бренда Browning | Brandpedia

Browning Arms Company — компания-производитель огнестрельного оружия. Компания расположена в Моргане, штат Юта, США. Производит оружие для армейских и полицейских структур, спортивные и охотничьи ружья, а также винтовки.

Джон Мозес Браунинг родился 23 января 1855 в городе Огден (Ogden), Штат Юта. Он был один из 22 детей Джонатана Браунинга, который, будучи мормоном, имел три жены. Джон с раннего детства был окружен оружием, его отец работал оружейным кузнецом и название частей, деталей и механизмов маленький Джон узнал раньше, чем научился читать.

В октябре 1869 года Джон собрал винтовку, чтобы подарить её своему брату на день рождения.

В 1878 году Джон Мозес Браунинг и его брат Мэтью получили в наследство от отца оружейный цех и кузницу. Вскоре Джон Браунинг сконструировал однозарядную винтовку с внешними курками и запатентовал свое изобретение. Винтовка получила название «J. M. Browning Single Shot Rifle» или «Модель 1879 года». Новинка понравилась покупателям и стала высоко востребованной на рынке, но у молодой компании «J.M. Browning & Вro.» не было финансовых ресурсов для дальнейшего развития ее производства.

В 1883 году положительные отзывы об изобретенной Браунингом винтовке стали известны американской компании «Winchester Repeating Arms Company». Изучая тенденции спроса на оружие марки Winchester, сотрудник компании Эндрю МакОсланд выяснил, что винтовка Браунинга более популярна, чем оружие Винчестер. МакОсланд купил одну винтовку и показал ее директору компании Томасу Беннетту. Руководство «Winchester» оценило изобретение Джона Браунинга, и Томас Беннетт лично посетил город Огден, в котором находилась компания Browning. В результате переговоров был подписан контракт, который положил начало 19-летнему сотрудничеству компаний «J.M. Browning & Вro.» и «Winchester», а Джон Браунинг получил 8 тысяч долларов за лицензию на выпуск его однозарядной винтовки.

Джон Браунинг разработал для «Winchester» 13 моделей гладкоствольных ружей и 31 винтовку, однако изготавливали только 7 моделей винтовок и 3 модели ружей. Остальные изобретения «Winchester» приобрела только затем, чтобы Браунинг не продал их конкурирующим компаниям. Конструкция винтовки модели 1879 года была доработана, и в 1885 году компания «Winchester» начала серийное производство этой однозарядной винтовки, получившей название Winchester 1885. Вслед за этой моделью были созданы винтовка Winchester 1886 и многозарядное ружье Winchester 1887. В 1888 году Браунинг сконструировал охотничий магазинный карабин калибра .22LR с помповым механизмом перезарядки, через два года было создано помповое дробовое ружье 12 калибра. Обе разработки также были проданы компании «Winchester».

В 90-х годах XIX века компания Browning разработала для «Winchester Repeating Arms Company» ружья с помповой и рычажной системами перезарядки. Был сконструирован также пулемет для американской компании «Colt′s Patent Firearms Mfg Co», выпускавшийся под маркой Colt Model 1895. В 1897 году Browning заключила контракт с бельгийской компанией Fabrique Nationale d’Armes de Guerre, s.a. на производство новой разработки — самозарядного пистолета 32 калибра и патрона к нему. Конструкция пистолета была немного изменена инженерами Fabrique Nationale с целью усовершенствования технологии его производства. Пистолет, названный «Модель 1889 Браунинг», и патроны начали изготавливать в 1899 году, а через год развернулось производство широко известного во всем мире 7,65-мм пистолета FN-Browning M.1900, копии Модели 1889, но меньшего размера.

Самозарядный пистолет Браунинга 38 калибра, использовавший энергию отдачи, а также модель M.1900 стали производить и в США в 1900-1903 годах, причем компания «Colt» и фирма Fabrique Nationale заключили договор, согласно которому «Кольт» имела право производить и продавать пистолеты только в западном полушарии, а Fabrique Nationale — в восточном. В начале ХХ века модель M.1900 широко использовали в бельгийской армии и полицейских ведомствах различных стран, в том числе России. Пистолет пользовался высоким спросом и среди гражданских лиц как оружие для самообороны. Достоверно известно, что уже к 1912 году было изготовлено миллион экземпляров пистолета M.1900. Этот пистолет попал в мировую историю, так как связан с трагическими событиями. В 1914 году в сербском городе Сараево именно из этого пистолета убили эрцгерцога Австро-Венгрии Фердинанда, что послужило поводом для начала Первой мировой войны. Российские террористы использовали M.1900 для покушений на Столыпина и Ленина.

В 1900 году Джон Браунинг закончил работу над охотничьим автоматическим дробовым ружьем Auto-5 калибра 12 с расположенным под стволом трубчатым магазином, подвижным стволом и системой перезарядки за счет энергии отдачи ствола. Ружье Auto-5, признанное наиболее успешным изобретением великого оружейника, выпускалось в различных модификациях около 100 лет, а объемы его производства превысили несколько миллионов экземпляров. Самозарядка Auto-5 стала причиной разрыва между Browning и компанией «Winchester». Руководство «Winchester Repeating Arms Company» отказалось выплатить Браунингу требуемую сумму за право изготавливать это ружье, поэтому в 1902 году Джон Браунинг подписал контракт с Fabrique Nationale. Бельгийская компания в этом же году начала серийное производство самозарядки, позже к изготовлению Auto-5 приступили «Remington Arms Company» (США) и «Rheinische Metallwaren und Maschinen Fabrik» (Германия).

На базе Auto-5 было разработано несколько моделей ружей, использующих энергию отдачи подвижного ствола, при этом конструктор не оставлял идею применения в самозарядном ружье газоотводного механизма. В начале века внедрение подобной системы перезарядки в охотничьем оружии было невозможным, поскольку охотники повсеместно применяли патроны с черным дымным порохом, имевшие недостаточную мощность для использования с газоотводным механизмом. К тому же неполное сгорание частиц черного пороха приводило к загрязнению механизма. Первое дробовое охотничье ружье марки Browning, перезаряжающееся за счет давления отводимых газов, появилось только в 1973 году.

Первое десятилетие ХХ века компания Browning занималась разработкой конструкций пистолетов. В 1903 году были созданы самозарядный 9-мм пистолет М.1903 и патроны к нему. Компания Fabrique Nationale в течение 37 лет произвела около 10 миллионов экземпляров этих пистолетов. Модель М.1903 была принята на вооружение армией Бельгии и некоторых других стран, использовалась в российской полиции и как штатное личное оружие офицеров. В 1905 году компанией Browning совместно с Fabrique Nationale был изготовлен малогабаритный самозарядный пистолет М.1906 специально для женщин. 1906 год известен появлением малогабаритного пистолета калибра 7,65 мм, созданного на основе модели М.1903.

Модель М 1911, сконструированная Браунингом и выпускаемая фирмой «Кольт», победила в объявленном командованием вооруженных сил США конкурсе на лучший автоматический пистолет и была принята на вооружение американской армии. Пистолет Colt M 1911, называемый также «Правительственная модель», использовался военными США до 1986 года.

В 1913-1914 годах фирма Browning создавала оружие для компании «Remington», в частности, были представлены помповое ружье Remington Model 17 и полуавтоматическая винтовка Remington Model 24 калибра .22LR. 1917 год ознаменовался появлением целой серии новинок: крупнокалиберного пулемета, станкового пулемета с водным охлаждением Browning М1917 и автоматической винтовки Браунинга BAR (Browning Automatic Rifle), ставшей прообразом охотничьего карабина BAR, выпускаемого в настоящее время. Особенностью винтовки BAR была газоотводная система перезарядки. Серийное производство винтовки началось в 1918 году.

Крупнокалиберный пулемет Browning M2, состоявший на вооружении около 50 стран мира, а также пистолет М.1935 HP (High Power) под 9-мм патрон Парабеллум были разработаны в начале 20-х годов. Джон Браунинг не дожил несколько месяцев до получения патента на этот пистолет. Его конструкцию доработал директор компании Fabrique Nationale Дидьен Сэв, серийное производство М.1935 HP началось лишь в 1935 году.

Последней разработкой Джона Браунинга стал бокфлинт «Superposed». Ружье было выполнено в 12 калибре, комплектовалось стволами 32 или 28,3 дюйма длиной и оснащалось спусковым механизмом с двумя спусковыми крючками. Изобретатель предполагал применить в дальнейшем инерционный механизм с одним спусковым крючком, но не успел. 26 ноября 1926 года во время посещения Fabrique Nationale остановилось сердце знаменитого оружейника. Работу над совершенствованием ружья продолжил его сын Вэл Браунинг, однако ему удалось создать односпусковую инерционную систему лишь в 1938 году.

Ружье Superposed с двумя спусковыми крючками компания Fabrique Nationale выпускала с 1931 года, а производство модели с инерционной системой было налажено в 1939 году. За первой моделью Superposed последовали вертикалки Superposed В25 и В125, сохранившие конструкцию первоначальной модели. Все модели Superposed очень быстро приобретали популярность среди охотников благодаря доступным ценам, надежности и отличному качеству.

С 1940 по 1946 годы в связи со Второй мировой войной и оккупацией Бельгии компания Fabrique Nationale не выпускала охотничье оружие. Во время войны охотничьи ружья Browning производили только на заводе «Remington» в США.

В 1951 году владельцы Browning закрыли старую компанию и зарегистрировали новую фирму «Browning Arms Company». В 1955 году была основана еще одна фирма «Browning Industries», а в 1958 году была образована совместная акционерная компания Browning и Fabrique Nationale. В 50-е годы специалистами «Browning Arms Company» было освоено производство ружья Auto-5 20 калибра и 12-калиберной модели Auto-5 Magnum, сконструировано ружье Double Automatic 12 калибра и винтовка Semi-Automatic. В 1965 году началось сотрудничество Browning с японской компанией Miroku. Совместная разработка этих фирм – одноствольное ружье BT-99 появилась в продаже в 1968 году.

Еще одним значительным изобретением считается сконструированный в 1966 году охотничий карабин BAR с механизмом перезаряжания, действующим за счет давления отводимых пороховых газов. На протяжении шестого десятилетия ХХ века специалисты Browning создали также винтовки T-Bolt и BL-22, и ряд моделей пистолетов. В результате совместной деятельности Browning и Miroku в 70-х годах были представлены охотничья 12-калиберная гладкоствольная вертикалка Miroku Citori, конструкция которой позаимствована у Browning Superposed В25, ружье с вертикально расположенными стволами Liege 12 калибра, горизонталка 20 калибра B-SS и одноствольная модель B-78. В продаже появились также модели Citori 20 калибра, Citori Trap&Skeet и самозарядный дробовик B-2000 с газоотводной системой перезаряжания.

В 1977 году компании Miroku и Fabrique Nationale приобрели «Browning Arms Company» и в Бельгии была создана новая фирма «Browning s.a». Самозарядное ружье Auto-5 начали выпускать на заводе Miroku, а на заводе Fabrique Nationale в Эрстале запустили в производство вертикалку B125. Охотничий карабин BAR стали изготавливать в Португалии.

В 1978 году, компания Browning отпраздновала 100-летнюю годовщину со дня основания. В честь юбилея были выпущены ружье высокого класса Superposed Continental и ряд других эксклюзивных моделей оружия. Самозарядное ружье B-2000 прекратили выпускать в 1980 году, заменив эту модель новой разработкой B-80, созданной совместно с компанией «Pietro Beretta». Винтовка с рычажной системой перезарядки Model 81 BLR, магазинный карабин с ручной системой перезарядки A-Bolt, самозарядное газоотводное ружье A-500G и многие другие новинки Browning были представлены в 80-х годах.

В последнее десятилетие ХХ века компания Browning предложила одну из самых известных своих инноваций – сверловку стволов Back-Bored, которая стала применяться практически на всех моделях гладкоствольных ружей кроме эксклюзивных экземпляров. Ассортимент компании пополнился самозарядной моделью Gold с автоматической газоотводной системой, позволяющей использовать патроны любых калибров, карабином BAR II с усовершенствованной газоотводной системой, рядом моделей на основе двустволки B125, а также многочисленными модификациями ружья Gold и карабина BAR. Производство легендарного ружья Auto-5 было прекращено в 1998 году. Компания «Browning s.a» вновь была перерегистрирована как «Browning International s.a.», это название она носит и по сей день.

www.brandpedia.ru

Пистолет Браунинг 1903 ТТХ. Фото. Видео. Размеры. Скорострельность. Скорость пули. Прицельная дальность. Вес

Browning M1903 — самозарядный пистолет, разработанный Дж. М. Браунингом для вооружения армии и сил полиции. Это оружие производилось бельгийской фирмой «Fabrique Nationale D’armes de Guerre Herstal» (FN).

 Браунинг 1903 года — видео

С именем выдающегося американского конструктора Джона Мозеса Браунинга связан ряд разнообразных систем, сыгравших важную роль в развитии оружия в XX веке. Но, пожалуй, наибольший вклад внес он в формирование и развитие систем самозарядных пистолетов. Долгое время само имя «Браунинг» воспринималось как синоним самозарядного пистолета.

Весной 1895 г. Джон Мозес Браунинг предложил созданный им прототип пистолета со свободным затвором фирме «Кольт», но та не рискнула им заняться. В 1897 г. коммерческий директор бельгийской фирмы «Фабрик Насьональ Де Армз, Эрсталь, Льеж» (FN) Харт Берг выехал в США для ознакомления с производством велосипедов. Однако его ждала более важная находка — в Америке он познакомился с семьей Браунингов, и «на велосипедных колесах» в Льеж приехала система самозарядного пистолета. 17 июля 1897 г. президент FN барон Шарль де Мармол заключил с Браунингом соглашение, а в 1899 г. FN выпустила первые 7,65-мм «автоматические» (в действительности, самозарядные) пистолеты. «Модель 1900 г.» резко изменила ситуацию на рынке самозарядных пистолетов, до того формировавшемся германцами.

1900 год, когда бельгийская FN выпустила на европейский рынок пистолет Браунинга, а германская DWM пистолет Люгера-Борхарда, положил начало подлинному «пистолетному буму». 7,65-мм пистолеты «Браунинг» 1900 г. стали чрезвычайно популярны, но в основном — на «гражданском» рынке. В начале своей «карьеры» самозарядные пистолеты имели калибры 7,63–8 мм. Но уже вскоре начинается увеличение калибров с целью повысить останавливающее действие пистолетных пуль. Уже в 1903 г. FN начала выпуск модели Дж. М. Браунинга калибра 9 мм, разработанной как «военная». Это была совершенно новая модель. Стоит отметить, что одновременно такая же модель, но калибра 7,65 мм (под патрон .32 АСР) была выпущена в США фирмой «Кольт».

Автоматика пистолета действовала за счет энергии отдачи свободного затвора, возвратная пружина располагалась под стволом. Браунинг применил удачно найденный им ранее принцип затвора-кожуха — «мертвая» масса затвора перенесена вперед, так что затвор полностью укрывает ствол. Ударно-спусковой механизм куркового типа, со скрытым курком допускал выстрел только с предварительным взведением: перед первым выстрелом нужно передернуть затвор — при этом взводится курок, а патрон из магазина досылается в патронник ствола. В конструкции ударно-спускового механизма имелось три предохранителя. Флажковый неавтоматический предохранитель в рамке в поднятом положении блокировал шептало курка и затвор. Курок блокировался только во взведенном положении. Таким образом, можно было относительно безопасно носить пистолет с патроном в патроннике, взведенным курком и включенным предохранителем. Невозможность же поднять флажковый предохранитель указывала на то, что курок спущен. Автоматический рамочный предохранитель, выполненный как нажимная задняя стенка рукоятки, блокировал шептало спускового механизма и выключался при полном охвате рукоятки ладонью — вопреки встречающимся утверждениям, он служил не для «предотвращения самоубийств» (что было бы весьма странно для военного пистолета), а для безопасности разряжания и обслуживания. Роль третьего — также автоматического — предохранителя играл разобщитель ударно-спускового механизма, предотвращавший выстрел при недоходе затвора в крайнее переднее положение, т.е. при не вполне запертом канале ствола.

Питание патронами осуществлялось из отъемного однорядного магазина. По израсходовании патронов включалась затворная задержка, удерживавшая затвор в открытом положении. На рукоятке имелось кольцо для страховочного шнура или ремешка. Имелась модель с пазами снизу рукоятки для крепления жесткой деревянной кобуры-приклада — популярное в те годы решение для «военных» пистолетов, которые предполагалось использовать в варианте своего рода «карабинов», в особенности в кавалерии.

Патрон к этому пистолету поначалу именовался просто «9 мм браунинг», но после появления 9-мм «короткого» патрона к пистолету модели 1910 г. стал именоваться «9 мм браунинг длинный». С 35 шагов (около 25 м) пуля пробивала 6–7 дюймовых сосновых досок: для сравнения — пуля 7,62-мм револьвера «Наган» пробивала 3–4 доски. Но со временем 9-мм патрон «браунинг длинный» не выдержал конкуренции с 9-мм патроном «парабеллум».





«Браунинг» модели 1903 г. отличался хорошими боевыми качествами при относительной простоте устройства (конструкция включала 30 деталей), надежностью действия, удобством обращения, обтекаемостью форм. Он получил очень широкое распространение, послужил основой для массы подражаний, состоял на вооружении в Бельгии, Нидерландах, Сербии, Турции, Парагвае, Перу, его копию под обозначением М/07 выпускал в Швеции завод «Хускварна».



В России «Браунинг» модели 1903 г. был известен также под названием как «Браунинг II-го образца» или «Браунинг №2» («I-м образцом» считался «Браунинг» 1900 г.). В 1907 г. «Браунинг» 1903 г. вошел в число пистолетов, официально разрешенных офицерам для закупки на собственные средства, «для ношения в строю». Кроме того, он централизованно закупался в варианте с жесткой кобурой-прикладом для вооружения Отдельного Корпуса жандармов и городской полиции. В частности, он состоял на вооружении Московской Столичной Полиции — такой «Браунинг» можно встретить в коллекции Центрального музея Вооруженных Сил в Москве. Пистолеты имелись в таком большом количестве, что Петроградский патронный завод даже выпускал некоторое время 9-мм патроны «браунинг длинный».

Тактико-технические характеристики Браунинг 1903 года

— Конструктор: Джон Браунинг
— Производитель: «Fabrique Nationale»

Патрон Браунинг 1903 года

— 9х20 (9 mm Browning, «браунинг длинный»)

Калибр Браунинг 1903

— 9 мм

Вес Браунинг 1903

— 0,93 кг без патронов

Размеры Браунинг 1903

— Длина оружия, мм: 205
— Длина ствола, мм: 128

Скорость пули Браунинг 1903

— 330 м/с

Емкость магазина Браунинг 1903

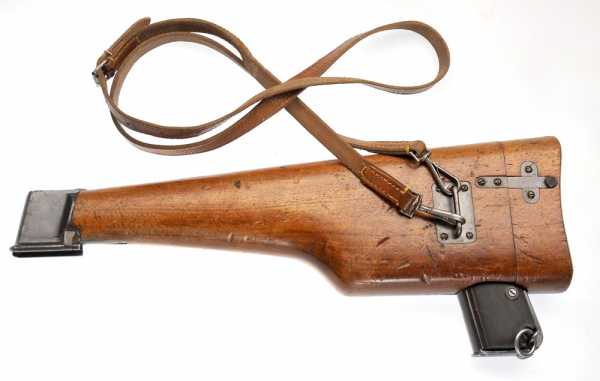

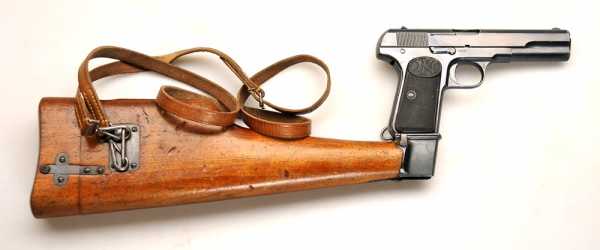

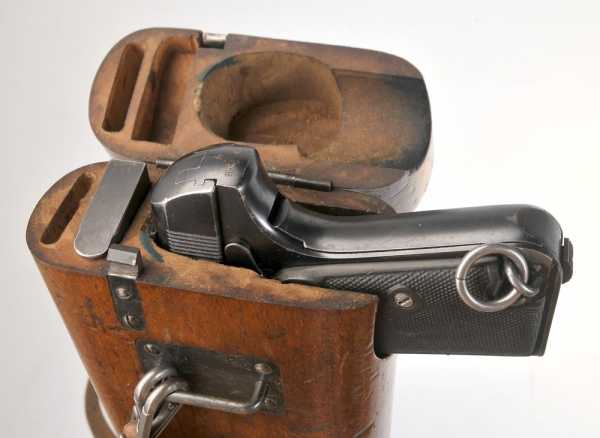

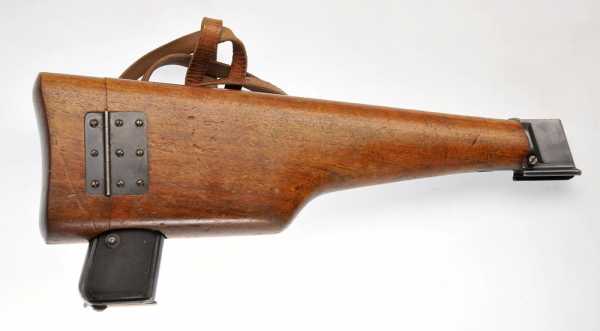

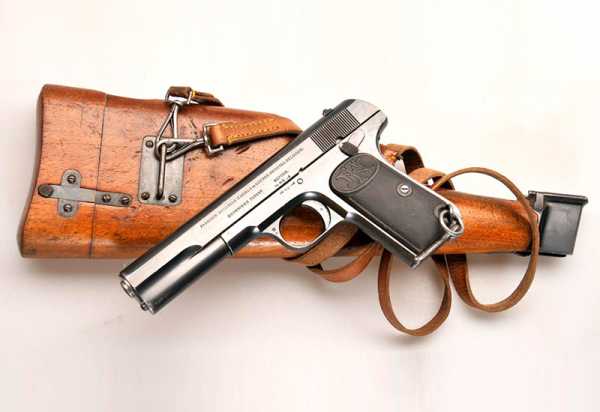

— магазин на 7 патронов (10 патр. с примкнутой кобурой-прикладом)

Принципы работы: Свободный затвор.

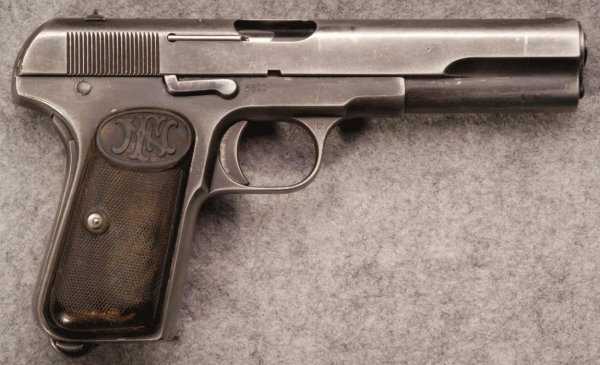

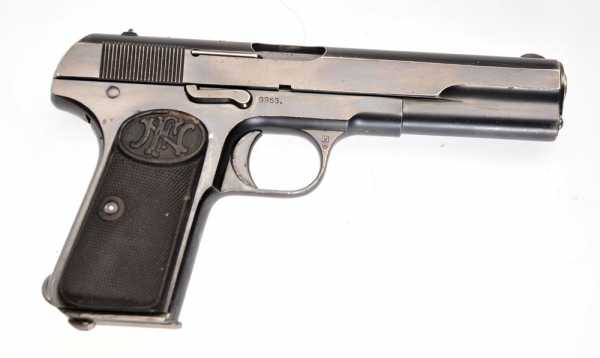

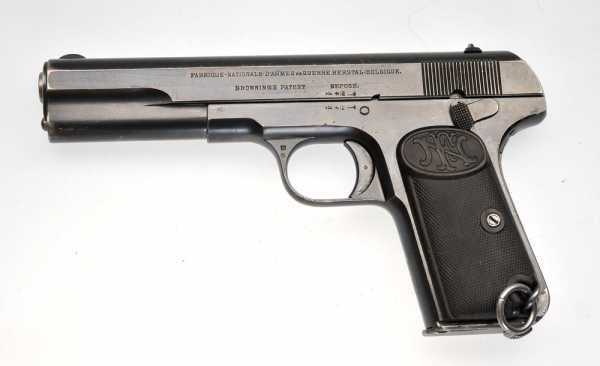

Фото пистолета Браунинг 1903 года

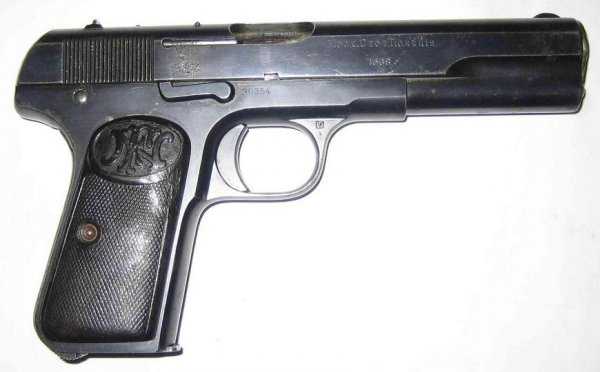

Пистолет Браунинг 1903 с надписью на затворе-кожухе «Моск. Стол. Полиция»

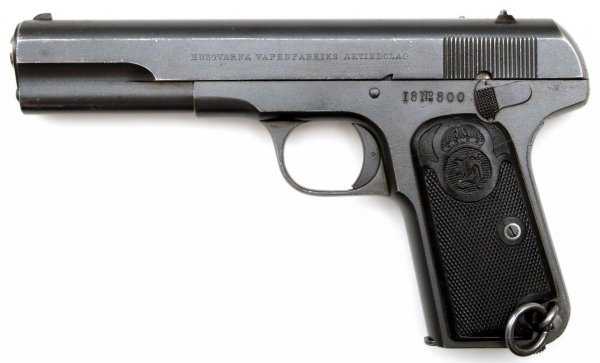

Шведский Браунинг 1903/07 производства Husqvarna

Добавить комментарий

oruzhie.info

Самые знаменитые пистолеты и оружие конструктора Джона Браунинга

• Подписаться
• Лента публикаций
• Последние публикации
• Лучшие публикации
  • за все время
  • за полгода
  • за месяц
• Категории
  • Города и страны
  • Здоровье
  • Изобретения
  • Интересные факты
  • История
  • Космос
  • Наука
  • Природа
  • Рекорды
  • Технологии
  • Человек

Наука и техника Подписаться

vseonauke.com

Самозарядное ружье Browning Auto-5 » Военное обозрение

Джон Мозес Браунинг разработал множество образцов стрелкового оружия и предложил ряд технических решений, до сих пор пользующихся большой популярностью. Кроме того, ряд образцов оружия Дж.М. Браунинга и сейчас состоят на вооружении разных армий, а также продолжают эксплуатироваться стрелками. Одним из подобных изделий, используемых до сегодняшнего дня, является самозарядное гладкоствольное ружье Browning Auto-5. Это было первое самозарядное ружье в мире, которому удалось дойти до серийного производства.

В конце XIX века армии и стрелки-любители осваивали новые магазинные винтовки с ручной перезарядкой, а автоматические системы только делали первые шаги. Тем не менее, это не мешало конструкторам пытаться создавать системы совершенно новых классов. В деле создания самозарядных гладкоствольных ружей первопроходцем стал Дж.М. Браунинг. Первый вариант нового проекта он создал в самом конце столетия.

Работы по перспективной тематике начались в 1898 году, и вскоре Браунинг подготовил конструкторскую документацию по новому образцу. Вскоре он собрал опытный образец ружья и проверил его на практике. В течение нескольких следующих лет появились еще два варианта проекта, которые так же проверялись с помощью ружей-прототипов. Три варианта оружия должны были использовать ружейные патроны с бездымным порохом и работать за счет отката ствола с длинным ходом, однако в конструкции этих образцов присутствовали заметные отличия.

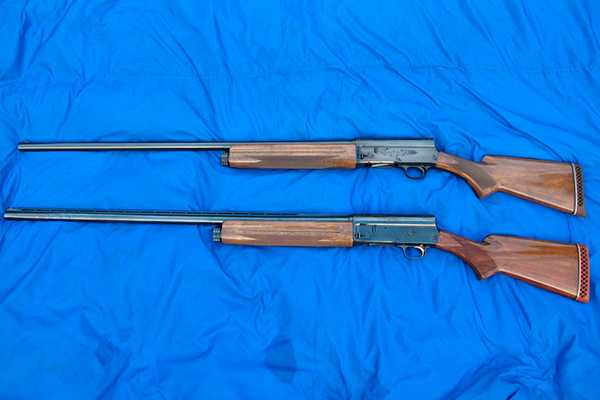

Общий вид ружья Browning Auto-5 фирмы FN позднего выпуска. Фото Wikimedia Commons

По результатам испытаний трех опытных ружей конструктор остановился на последней версии. Она отличалась от предшественников высокими характеристиками и более удачной конструкцией. Именно ее было решено доводить до серийного производства. После недолгого совершенствования проект самозарядного ружья был завершен и предложен потенциальному производителю. Кроме того, конструктор подал ряд заявок на регистрацию изобретений и получил четыре патента.

Немного позже, после начала серийного производства, новое ружье получило условное обозначение Browning Auto-5. В этом названии отражалась возможность автоматической перезарядки, а цифра обозначала готовый к применению боекомплект в виде четырех патронов в магазине и одного в патроннике.

Новое самозарядное ружье было разработано с использованием опыта создания иных систем с ручной перезарядкой. В частности, общая компоновка в целом была заимствована у других образцов. К передней части ствольной коробки предлагалось крепить ствол и трубчатый магазин, на котором располагалось цевье. Сзади к коробке присоединялся приклад требуемой формы. Подобная архитектура ружья, среди прочего, позволила в дальнейшем провести ряд модернизаций, затрагивающих эргономику системы без значительных изменений внутренней механики.

Винтовка бельгийского производства и запасной ствол. Фото Icollector.com

Основной деталью оружия, предназначенной для монтажа прочих механизмов, стала ствольная коробка, выполненная в виде агрегата с прямоугольной нижней частью и закругленной верхней. От задней стенки коробки отходила наклонная трубка, выполнявшая функции кожуха возвратной пружины. В передней стенке коробки имелись отверстия для установки ствола и магазина, а вместо дна предлагалось монтировать рамку ударно-спускового механизма и приемное устройство магазина. На правой стенке коробки предусматривалось окно для выброса стреляных гильз с небольшой елью в задней части.

Ружье Browning Auto-5 получало гладкий ствол длиной 711 мм. В казенной части ствола крепилась специальная накладка для взаимодействия с другими механизмами оружия. В центральной части ствола имелось кольцо для контакта с возвратной пружиной. Цилиндрическая возвратная пружина ствола, в свою очередь, должна была надеваться на корпус магазина и находиться внутри цевья. В системе отката ствола были предусмотрены средства для дополнительного торможения. С головной частью возвратной пружины должно было контактировать кольцо с переменным сечением. Кольцо ствола, надвигаясь на коническую часть кольца пружины, должно было сжимать его и увеличивать сцепление с корпусом магазина. Изменение конструкции системы торможения позволяло сравнительно быстро и просто адаптировать самозарядное ружье под разные боеприпасы.

Реклама ружья «Авто-5» в российском каталоге, 1910 г. Фото World.guns.ru

Под стволом нового ружья Дж.М. Браунинг разместил трубчатый магазин простой конструкции. Он имел цилиндрический корпус требуемого диаметра, на передней части которого предусматривалась резьба для крышки. Подача патронов должна была осуществляться при помощи толкателя и витой пружины, помещенных в передней части магазина. Снаряжение магазина производилось через окно на нижней части ружья, прикрытое подпружиненной крышкой. Поверх магазина на ружье закреплялось деревянное цевье U-образного профиля. Ружья Browning Auto-5 некоторых серий получали специальный рычаг на левой передней части ствольной коробки. При повороте он блокировал перемещение патронов из магазина к подавателю, что позволяло быстро поменять боеприпас без полного и длительного снаряжения магазина.

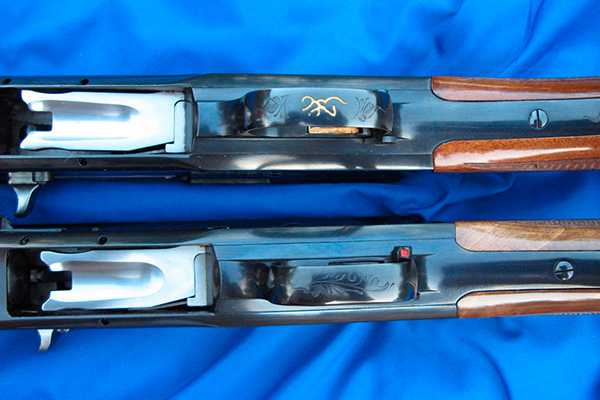

Затвор ружья был выполнен в виде металлического блока сложной формы. Обводы затвора были рассчитаны так, чтобы он мог плотно сопрягаться с задней накладкой ствола. Также на затворе предусматривались средства сцепления со стволом в виде набора рычагов и качающейся личинки. Внутри затвора имелся цилиндрический канал для ударника и боевой пружины. Своей задней частью затвор должен был контактировать с возвратной пружиной, помещенной в трубчатом кожухе. Для взведения оружия следовало использовать рукоятку затвора, выведенную на правую сторону ружья.

Ружье Auto-5 получило ударно-спусковой механизм куркового типа. Все основные агрегаты этого устройства располагались в задней нижней части ствольной коробки. Конструкция УСМ обеспечивала взведение курса с последующим его спуском при помощи крючка, выведенного на нижнюю часть оружия. В задней части скобы спускового крючка была помещена подвижная кнопка предохранителя. С ее помощью можно было блокировать перемещение деталей УСМ и тем самым предотвращать нежелательный выстрел.

Схема ружья из пользовательского руководства. Рисунок Stevespages.com

Первым проектом Дж.М. Браунинга предусматривалось оснащение ружья деревянной фурнитурой. Применялись цевье, закрепляемое под стволом и магазином, а также приклад с пистолетным выступом. В шейке приклада предлагалось проделывать канал небольшого диаметра, входящий глубоко в деталь. В нем должен был располагаться кожух возвратной пружины затвора.

Базовый вариант ружья «Авто-5» получал ствол 12-го калибра (18,5 мм) и мог использовать соответствующие патроны для гладкоствольных систем. В дальнейшем были созданы варианты оружия, рассчитанные и под другие боеприпасы. Выпускались ружья, оснащенные стволами 16- и 20-го калибров. Возможность создания таких модификаций была обусловлена удачной автоматикой, которую можно было адаптировать для применения разных патронов с отличающимися характеристиками.

Неполная разборка ружья. Фото Wikimedia Commons

Ружье получило самые простые прицельные приспособления в виде открытого механического прицела, помещенного над передней частью ствольной коробки, и мушки над дульной частью ствола.

При длине ствола 711 мм ружье базовой модификации имело полную длину 1270 мм и весило 4,1 кг. В дальнейшем доработки конструкции и переделка различных агрегатов неоднократно приводили к изменению габаритов и веса. Одни модификации были короче и легче базового ружья, другие – крупнее и тяжелее.

Принципы работы автоматики нового самозарядного ружья были достаточно простыми. В то же время, проект Browning Auto-5 стал настоящим прорывом в деле разработки и строительства стрелкового оружия. Заложенные в нем идеи в дальнейшем неоднократно применялись при создании новых ружей, как модификаций «Авто-5», так и самостоятельных разработок.

Ружье L23A1, использовавшееся британской армией. Фото World.guns.ru

Подготовка ружья к стрельбе была достаточно простой. Снаряжение магазина производилось при помощи окна с подпружиненной крышкой на нижней поверхности ствольной коробки. В магазин последовательно следовало загружать четыре патрона (в базовой конфигурации 12-го калибра). После этого производилось взведение механизмов путем отведения рукоятки затвора назад и возвращения обратно. Отключив предохранитель, можно было начинать стрельбу.

Нажатие на спусковой крючок приводило в действие курок, который бил по ударнику и производил выстрел. Под действием отдачи ствол, сцепленный с затвором, должен был двигаться назад, сжимая обе возвратные пружины. За счет специфической конструкции системы отката ствола производилось некоторое поглощение импульса отдачи с сокращением скорости движения агрегатов. После прохождения расстояния, равного длине стреляной гильзы, автоматика производила расцепку затвора и ствола, после чего последний мог вернуться в крайнее переднее положение.

Во время перемещения ствола вперед производилось извлечение стреляной гильзы из патронника. После полного извлечения гильза выбрасывалась через окно в стенке коробки. В это же время производилось взведение курка и отведение ударника в нейтральное положение. Затем подпружиненный подаватель должен был выталкивать новый патрон из магазина на линию досылания. Под действием собственной возвратной пружины затвор должен был уходить вперед, проталкивать патрон в патронник и вновь сцепляться со стволом. После этого ружье было готово к новому выстрелу.

Ружье на станке, предназначенное для обучения стрелков. Фото World.guns.ru

Изначально Дж.М. Браунинг планировал, что перспективное самозарядное ружье Auto-5 будет выпускаться фирмой Winchester, которая уже выпускала множество образцов его разработки. Тем не менее, руководитель компании Т.Дж. Беннетт отказался от заключения контракта на выпуск ружья. У такого решения было две предпосылки маркетингового и экономического характера. Руководство «Винчестера» сомневалось в перспективах нового оружия. Кроме того, впервые в истории совместной работы конструктор отказался просто продать проект и затребовал процент с продаж серийных ружей. Все это не устроило руководителей оружейной фирмы, что привело к прекращению сотрудничества с Дж.М. Браунингом.

Далее конструктор предложил свою разработку компании Remington, однако и в этот раз контракт не был заключен. Появлению договора помешала неожиданная смерть главы фирмы и последовавшая за ней смена руководства. Дж.М. Браунингу вновь пришлось искать потенциального производителя первых в мире самозарядных ружей.

В 1902 году оружейник предложил новую систему бельгийской компании Fabrique Nationale, которая уже выпускала пистолеты его разработки. Коммерсанты из Бельгии заинтересовались предложением, результатом чего стало появление нового контракта и дальнейшее развертывание серийного производства. В это же время произошла любопытная история, показавшая ошибочность суждений Т.Дж. Беннетта. За собственные деньги Дж.М. Браунинг заказал партию из 10 тыс. новых ружей, которые отправил в США. Примерно за год все ружья были распроданы, что показало реальные перспективы самозарядного оружия. Продажи в Европе также позволили выявить крупный интерес со стороны стрелков.

Ружье Remington Model 11 американского производства. Фото Wikimedia Commons

В 1906 году официальный Вашингтон поднял импортные пошлины на стрелковое оружие, что оказало значительное влияние на рынок. Не желая терять прибыльный бизнес, Дж.М. Браунинг и компания Fabrique Nationale решили продать лицензию на производство ружей Auto-5 американской компании Remington. Вскоре после этого на рынке Соединенных Штатов появились новые ружья под названием Browning Model 11. О базовой системы их отличали некоторые незначительные детали. В частности, ружья американского выпуска не оснащались системой блокировки подачи патронов.

Основными эксплуатантами новых ружей стали охотники и стрелки-спортсмены. Возможность производства нескольких выстрелов без необходимости постоянной ручной перезарядки стала заметным преимуществом перед другими ружьями аналогичного класса. Подобные преимущества нередко становились решающим фактором при покупке, способным нивелировать заметную разницу в цене.

Кроме того, самозарядные ружья привлекли внимание нескольких армий. К примеру, в межвоенный период значительное количество ружей «Авто-5» бельгийского производства было приобретено армией Великобритании. Проанализировав опыт Первой мировой войны, в которой некоторыми армиями применялись «окопные метлы», британские военные решили усилить пехотные подразделения самозарядными ружьями. В британской армии ружья Browning Auto-5 получили обозначение L23A1. В ходе Второй мировой войны это оружие активно использовалось в различных операциях, в первую очередь при борьбе с японскими войсками в Юго-Восточной Азии. Ружья оставались на вооружении и после Второй мировой.

Схема ружья Remington Mod.11. Рисунок Okiegunsmithshop.com

Интересен способ применения ружей Дж.М. Браунинга, использовавшийся в военной авиации США. Ружья монтировались на специальных станках, имитирующих пулеметные установки бомбардировщиков, что позволяло проводить начальную подготовку стрелков. Такой подход позволял отработать наводку оружия со значительной экономией боеприпасов. Некоторое количество ружей Auto-5 также в течение длительного времени применялось в пехоте.

Время от времени обе фирмы-производителя проводили модернизацию самозарядного ружья с целью повышения характеристик, упрощения эксплуатации, удешевления производства и т.д. Кроме того, создавались варианты «Авто-5», рассчитанные под новые патроны иных калибров. Как и базовая система, новые модификации привлекали внимание заказчиков и продавались большими партиями.

По имеющимся данным, ружья семейства Browning Auto-5 производились фирмами Fabrique Nationale и Remington в течение нескольких десятилетий, почти на всем протяжении XX века. За это время было выпущено более двух миллионов ружей всех вариантов и модификаций. Так, бельгийские оружейники, с постоянными модернизациями, выпускали ружья Browning Auto-5 до 1974 года, после чего производство по лицензии передали японскому предприятию Miroku. Японские лицензии ружья производились до конца девяностых годов. Американское производство продолжалось до 1967 года, причем в конце сороковых годов на рынок выпустили модернизированное ружье Model 11-48, отличавшееся облегченной конструкцией и формой различных деталей.

Маркировка на ружье фирмы «Ремингтон». Фото Rockislandauction.com

Уже в самом начале прошлого века, вскоре после начала производства, самозарядные ружья Дж.М. Браунинга привлекли внимание потенциальных покупателей. Кроме того, со временем эта разработка заинтересовала других оружейников. Как следствие, на рынок вышли несколько новых ружей, основанных на механике «Авто-5», но выпущенных другими фирмами. Те или иные копии либо переделанные варианты ружья Дж.М. Браунинга выпускаются до сих пор и имеют определенное распространение.

Еще в конце XIX века Дж.М. Браунингу удалось разработать первое в мире гладкоствольное ружье с возможностью самостоятельной перезарядки. Этот образец вскоре стал и первым представителем своего класса, поставленным в серию и вышедшим на рынок. Наконец, ружью Browning Auto-5 принадлежит еще один рекорд. Это оружие производилось в течение почти 100 лет без значительных переработок конструкции: все изменения касались только отдельных деталей и не затрагивали автоматику. Таким образом, конструктору Дж.М. Браунингу удалось создать во всех смыслах уникальное и выдающееся оружие.

По материалам сайтов:
http://world.guns.ru/
http://browning.com/
http://remington.com/
http://stevespages.com/
https://all4shooters.com/
http://militaryfactory.com/

topwar.ru

Браунинг: эталон качества — Охотники.ру

Наверное, нет другого человека, который бы оставил столь заметный след в разработке и производстве стрелкового оружия, как Джон Браунинг. Он преуспел во всех направлениях, и ему везде сопутствовал успех. За что бы он ни брался — за винтовки ли, пистолеты, пулеметы или дробовики, — на свет всегда появлялся шедевр.

ФОТО КОМПАНИИ BROWNING

Джон Браунинг оставил глубокий след в разработке как гражданского, так и армейского стрелкового оружия, и, что необычно, конструктор практически не занимался заимствованием у других разработчиков: его схемы оригинальны, а решения технически остроумны и безупречны.

Многие из них стали классикой, используются и заимствуются до сих пор. Некоторые модели оружия спустя более ста лет не потеряли своей актуальности и выпускаются серийно с минимальными изменениями.

В 23 года Джон Браунинг придумал и запатентовал свое первое изобретение. За 71 год жизни мастер создал 37 моделей нарезного и 18 — гладкоствольного оружия, включая и легендарные браунинги А5 и Б25.

В этой статье мы остановимся на ружье, которое стало классическим именно благодаря Браунингу. Это двуствольная вертикалка Б25.

Самый первый «Браунинг Б25» 12-го калибра с блоком вертикально расположенных стволов и стальной колодкой увидел свет в 1928 году. Он стал первой серийной вертикалкой, доступной большинству охотников и спортсменов.

Для разработчиков оружейных систем «Браунинг Б25» до сих пор считается эталонной моделью и основой для многочисленных копий, клонов и вариаций.

Ружье было настолько успешным, что даже вариант в другом калибре фирма выпустила только спустя два десятилетия. Модификация Б25 20-го калибра появилась в продаже только
в 1949 году.



ФОТО GABY53MT/FLICKR.COM (CC BY-ND 2.0)

Сегодня вертикалка для нас привычна, а в начале XX века ружье с таким расположением стволов смотрелось необычно и, можно сказать, даже революционно.

Все привыкли к классическим формам: только горизонтальное расположение, и никак иначе. У вертикально расположенных стволов есть ряд преимуществ. Они имеют больший угол обзора, маневренны, у них удачный баланс. Стволы на вертикалках практически не «крестят».

Ось отдачи у них проходит в одной плоскости с прикладом, и поэтому отвод оружия меньше в горизонтальной плоскости, при выстреле. Многим нравится внешний вид такого оружия. Но у него есть и некоторые недостатки.

Так, колодка вертикалок массивнее, а угол открытия стволов больше, чем у горизонталок. Некоторые эксперты считают, что запирание на горизонталках надежнее.

Конечно, все плюсы и минусы были обыграны рекламщиками и маркетологами в полной мере. И, как это обычно бывает, у вертикалок появились ярые поклонники и противники.

Но ружье «Браунинг Б25» стоит как бы в стороне от этих споров, у него практически нет критиков. Браунингу удалось создать конструкцию, которая максимально нивелировала недостатки и усиливала достоинства ружья с вертикально расположенными стволами.

Безупречный внешний вид, элегантная форма и, конечно, техническое совершенство сделали это оружие желанным и престижным. Как и большинство ружей, которые сконструировал Браунинг, Б25 было предназначено для самого широкого круга стрелков.

Его главные составляющие — простота конструкции, надежность и сравнительно невысокая цена.

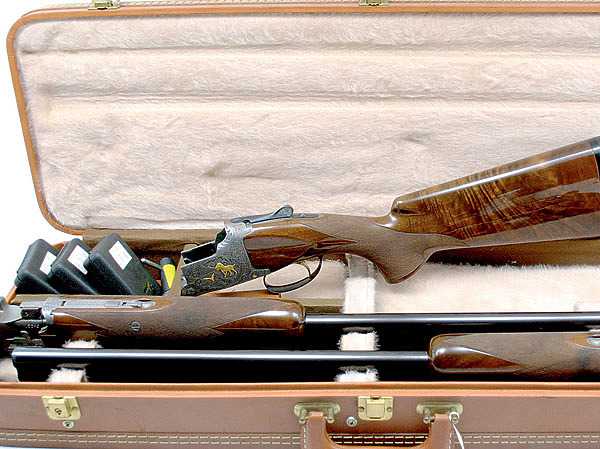

Ружье может комплектоваться как одной, так и несколькими парами стволов.

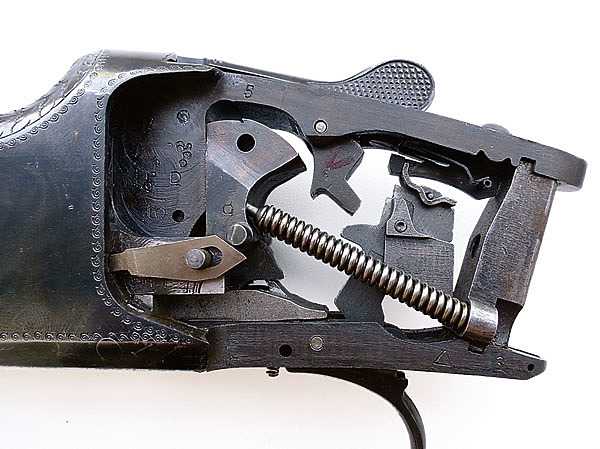

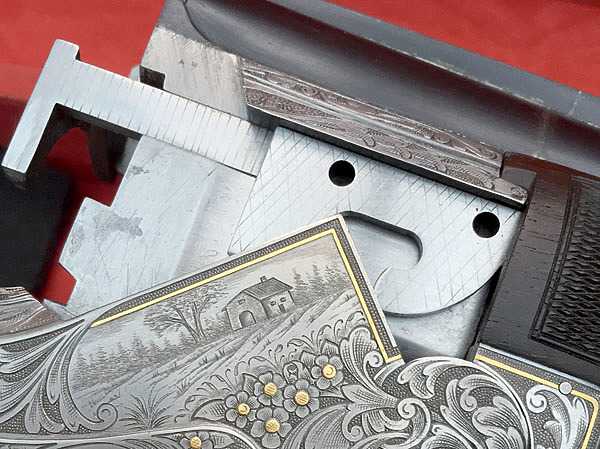

Сердцем ружья Б25 является колодка. Поскольку вертикалка коренным образом отличается от классического ружья с горизонтально расположенными стволами, Браунингу пришлось разрабатывать колодку практически с нуля.

Сделана она из цельного куска металла, имеет прямоугольную форму. В передней части есть небольшой полукруглый выступ, по которому модель Б25 можно узнать в любых обстоятельствах. В колодке расположен УСМ и запирающий механизм.

Курки и бойки разделены, боевые пружины спиральные, что для того времени редкость: обычно использовались пластинчатые пружины, но витые, значительно технологичнее и проще, что в итоге влияло на конечную цену изделия.

Курки взводятся при переламывании стволов. В традиционном варианте ружье идет с одним спусковым крючком, очередность выстрелов меняется.

Одной из самых больших проблем стала разработка надежного запирания. На блоке стволов имеются два крюка. На первом блок поворачивается вокруг оси, проходящей через колодку.

У оси увеличенный диаметр, что позволяет сделать площадь контакта заметно больше и тем самым усиливает надежность конструкции.

Увеличенная ось повышает живучесть ружья и позволяет добиться больших настрелов без появления шата. Второй крюк входит в специальный вырез в колодке, и таким образом блок стволов фиксируется в колодке; массивная пластина при закрывании ружья входит в специальный вырез на блоке стволов и запирает их.

Чтобы освободить блок, нужно повернуть ключ, расположенный на верхней части коробки. Несмотря на отсутствие каких-либо других упоров, система оказывается надежной и долговечной.



Вариант ружья, богато украшенного гравировкой. ФОТО КОМПАНИИ BROWNING

Стволы спаяны по всей длине; к верхнему припаяна сужающаяся прицельная планка. Цевье крепится к блоку стволов снизу, при помощи оригинальной защелки, конструкция которой позволяет сделать это максимально плотно и избежать появления люфтов.

Приклад чаще всего с английской ложей, без «пистолета», что сегодня смотрится архаично, но на деле удобно и практично. Крепление приклада осуществляется при помощи одного стяжного болта, который проходит через весь приклад.

Многие охотники обращают внимание на отличный баланс ружей Браунинга с вертикально расположенными стволами. Когда мы берем в руки это ружье, кажется, что оно продолжение нас самих.

Отличный баланс и комфортный вес делают его привлекательным не только для охотников, но и для спортсменов. Мало какое ружье может похвастаться таким хорошим сочетанием баланса и удобства.

Несмотря на то что браунинги изготовлялись большими сериями, подбор и подгонка всех деталей и механизмов осуществлялись вручную, поэтому конечное качество модели Б25 можно сравнить с качеством ружей, полностью собранных руками.

Несколько десятилетий «Браунинг Б25» была единственной моделью с вертикальным расположением стволов, которую предлагала компания. Конечно, существовало множество вариантов этой модели, как говорится, на любой вкус и кошелек. Но шло время, и рынок требовал чего-то нового.



Конструкция вертикалки Браунинга, как и конструкции его других видов оружия, была революционной: до Браунинга двустволки были только с горизонтально расположенными стволами. Изменение расположения стволов неминуемо привело к изменению всей конструкции оружия. Колодка стала значительно массивнее, угол раскрытия ружья тоже увеличился. Наряду с этим заметно расширился угол поля зрения стрелка. До Браунинга на двустволках в качестве боевых пружин использовались пластинчатые, на Б25 их функцию выполнили пружины витые.

В результате в 1985 году появилась новая и заметно более дорогая вертикалка «Браунинг Б125», и теперь обе модели выпускались параллельно.

А через шесть лет в продажу поступила несколько упрощенная двустволка «Браунинг Б325». С тех пор обновления модельного ряда стали носить регулярный характер.

Нельзя было просто продавать хорошее ружье, рынок требовал, чтобы каждые несколько лет в продажу поступала новая рестайлинговая версия, и компания «Браунинг» чутко реагировала на новые вызовы времени.

В 1995 году она выпустила новую, ставшую удачной модель «Браунинг Б425» со стальной колодкой. Ее тираж превысил совместный тираж 125-й и 325-й моделей. Компания вернулась к технологии ручной предварительной сборки и доводки всех деталей и механизмов ружья, хорошо себя зарекомендовавшей ранее.

В новом тысячелетии конструкторы компании предложили сразу несколько вариантов ружей, созданных на основе старых разработок.

С 2003 года в продажу поступило совершенно новое ружье, как теперь принято говорить, пятого поколения: «Браунинг Б525 Classic». Этот вариант имеет традиционную кованую колодку из стали, запирание блока стволов осуществляется на более массивную и усиленную нижнюю задвижку, которая выполнена из единой заготовки.

Следуя веяниям времени, компания создала и облегченный вариант ружья «Браунинг Б525 Classic Light». Уменьшение массы удалось добиться за счет применения легкого алюминиевого сплава при изготовлении колодки.

Интересно, что подобные инновации не очень характерны для классических ружей компании «Браунинг», и, возможно именно поэтому не все ружья 525-й модели получили такую колодку, а только эта модификация.

«Браунинг Б525» выпускается в 12, 20 и 28-м калибрах. В комплект с современным ружьем Б525 входят пять сменных чоков Invector, которые дают дополнительные возможности стрельбы дробью, изменяя характеристики дробовой осыпи.

В любом Б525, оснащенном чоками Invector, может использоваться стальная дробь. Ружье оснащается автоматическим эжектором, который обеспечивает постоянную силу выброса гильзы.

Как и модель Б25, «Браунинг Б525» собирается вручную. Этот проверенный временем метод производства отличается от всех других на рынке, т.к. в процессе изготовления высококвалифицированные оружейники полагаются на собственный опыт и мастерство, что дает в результате уникальное ружье, не имеющее взаимозаменяемых частей с любым другим ружьем этой модели.

Аналогичным образом подгоняются и деревянные части ружья, ложа и цевье.



По характерной форме коробки модель Б25 легко отличить от любой другой вертикалки.

Существует несколько вариантов ложи: прямая английская, с пистолетной рукоятью, с полупистолетной рукоятью. На все ложи традиционно наносится насечка, улучшающая контроль ружья во время стрельбы. Фирма гарантирует, что каждое ружье прекрасно сбалансировано.

Ружье Б525 выпускается с несколькими вариантами гравировки. В зависимости от пожелания и финансовой возможности клиента гравировка бывает разной степени сложности. Сюжеты оформления ружья — это, как правило, классические охотничьи сцены (летящая утка, фазан) или орнаменты.

Гравировка тем богаче и детальней проработана, чем выше класс выбранного ружья — от самого простого исполнения Сlassic, до наиболее богато украшенного Heritage.

Компания предлагает более тридцати различных вариантов Б525, чтобы охотник мог выбрать для себя свое ружье, плюс почти каждая модель имеет дополнительную возможность выбора одной из трех длин ствола. Браунинг предусмотрел и варианты для стрелков-левшей.

Все ружья имеют четыре варианта исполнения: Classic, Elite, Prestige и Heritage. Есть также две версии B525 Hunter Light — Classic и Advance. Все охотничьи модели 12-го калибра имеют 76 мм патронник, который позволяет использовать патроны с длиной гильзы 70 мм (2,75 дюйма) и 76 мм (3 дюйма).

Есть несколько вариантов длины ствола: 66, 71, 76, 81 см, все подходят для стрельбы стальной дробью, и каждый поставляется с комплектом из пяти сменных чоков Invector.

Кроме охотничьей линейки Браунинга, существует еще и спортивная, в нее входит шесть моделей: Sport, Sport Premium Gold, Sport Elite, Sport Prestige и модель Sport Heritage. Шестая версия Б525 Trap выпускается только в 12-м калибре, имеет расширенную планку 13 мм и ложу для стрельбы на траншейном стенде.

Все спортивные ружья имеют аналогичные характеристики с охотничьими моделями. На всех моделях Б525, предназначенных для спортинга, предусмотрена регулировка положения спускового крючка, который может устанавливаться в одно из трех положений. Это позволяет стрелкам максимально точно настроить оружие под себя.

Модель Б25 была первой вертикалкой и стала самым продаваемым ружьем в мире. Это своеобразный эталон для всех ружей с вертикальным расположением стволов.

Ее успех — это сочетание продуманной и оригинальной конструкции, дизайна, особой прикладистости, отличного баланса и удобства эксплуатации.

Показателем гениальности автора остается то, что даже при развитии и разработке модификаций основа изначальной конструкции осталась неизменной с момента ее появления и до наших дней.

Сергей Смолнин 5 июля 2017 в 11:53

www.ohotniki.ru

Ружьё Браунинг Авто-5 ТТХ. Фото. Видео. Размеры. Прицельная дальность. Вес

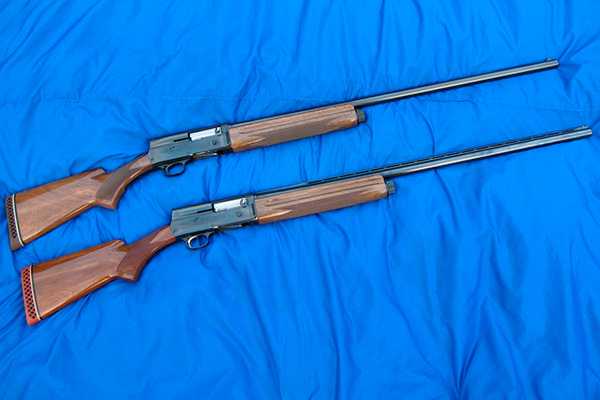

Автоматическое ружье Browning Auto-5 было разработано Джоном Браунингом в 1898 г., запатентовано в 1900 г., а серийный выпуск наладили к 1902 году. Сказать, что конструкция ружья Браунинг авто-5 была новаторской, будет явно недостаточно. Даже сейчас разработки Джона Мозеса Браунинга выглядят достаточно современно, а в то время были настоящим техническим чудом, особенно если учесть, что первая по-настоящему надежная автоматическая винтовка появилась на поле боя лишь в 1918 году.

Браунинг Авто-5 — видео

Появление охотничьего полуавтоматического ружья вызвало необычайный интерес; надо учесть, что использование газоотводной схемы для работы автоматики перезаряжания в то время еще не было распространено повсеместно; только-только стали появляться автоматические боевые винтовки.

В отличие от современных ему боевых образцов, разработанных под винтовочный патрон, ружье Browning Auto-5 показало себя неприхотливым и надежным оружием. Оно безотказно функционировало в условиях как низких температур, так и жарких влажных джунглей. К сожалению, не сохранилось фотографических свидетельств использования Browning Auto-5 американским Корпусом морской пехоты в ходе Первой мировой войны. Свою боевую службу ружье продолжило и во время Второй мировой. Ружье чрезвычайно нравилось солдатам американских вооруженных сил, сражавшихся на всех театрах военных действий. И понять их восторг можно: ведь именно безотказное оружие ближнего боя было тем самым условием, которое очень часто отделяло жизнь от смерти.

В ходе Второй мировой войны ружье Browning Auto-5 проявило себя с наилучшей стороны не только в условиях умеренного европейского лета, но и в условиях чрезвычайно холодной зимы 1944 г., в ходе наступления в Арденнах. Так же хорошо, как и в Европе, это оружие показало себя на Тихоокеанском театре военных действий. Высокие влажность и температура, а также постоянная грязь угнетали солдат, которых убивали не только японцы, но и изнурительные болезни, вызванные вирусами, бактериями и паразитами. Можно сказать, что в этих тяжелейших условиях по-настоящему хорошо работало только ружье Browning Auto-5.
Свой боевой путь ружье продолжило и во время войны в Корее. Последним конфликтом, в котором массово использовались эти ружья, была война во Вьетнаме.

Среди охотников всего мира ружье Browning Auto-5 стало популярным буквально с момента своего появления на рынке. За время выпуска, т. е. с 1902 по 1998 г., оно производилось не только силами завода Browning Arms. Также ружье собирали на заводах Fabrique Notionale (Бельгия), Remington Arms и Savage Arms (США).
К сожалению, сегодня данные ружья уже не производят. Однако благодаря техническому гению Джона Браунинга ружья Browning Auto-5, сделанные даже сто лет назад, продолжают радовать своих хозяев. Есть немало свидетельств, что охотники всего мира до сих пор используют это оружие, выпущенные еще до начала Первой мировой войны.

Тактико-технические характеристики Браунинг Авто-5

— Принят на вооружение: 1905
— Конструктор: Браунинг, Джон Мозес
— Разработан: 1898
— Производитель: Browning Arms Co. Fabrique Nationale. Remington Arms Co.
— Годы производства: 1902—1998

Вес Браунинг Авто-5

— 4,1 кг

Размеры Браунинг Авто-5

— Длина, мм: 1270
— Длина ствола, мм: 508, 660, 711 или 812

Калибр Браунинг Авто-5

— 12, 16, 20

Прицельная дальность Браунинг Авто-5

~40 метров

Емкость магазина Браунинг Авто-5

— подствольный трубчатый магазин на четыре патрона

Принципы работы: отдача ствола при его длинном ходе

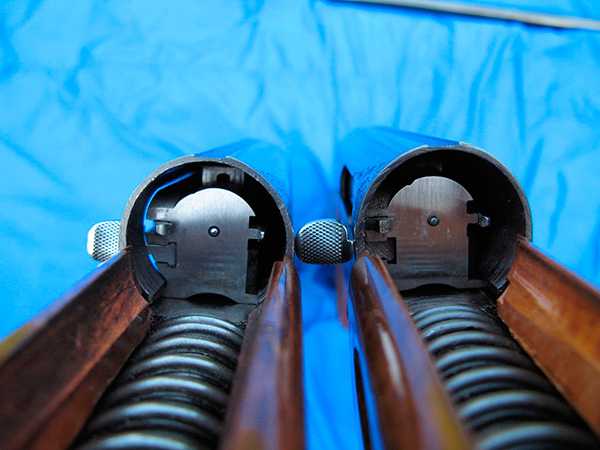

Фото Браунинг Авто-5

Добавить комментарий

oruzhie.info

Browning 1903 пистолет — характеристики, фото, ттх

Пистолет Браунинг 1903

Шедевр Джона Браунинга и прообраз компоновки всех современных самозарядных пистолетов. Именно с этой разработки короткоствольное личное самозарядное оружие начало развиваться по пути эволюционного усовершенствования, достигнув того уровня, который мы знаем сейчас. Этот пистолет стал основой, платформой, на которой начали опробоваться самые разные конструкторские решения и технологии. Но костяк схемы все же остался прежним — это размещение магазина внутри рукоятки, возвратная пружина под стволом, затвор-кожух закрытого типа. Все просто и гениально. Пистолет изначально разрабатывался как военный и был принят на вооружение армии Бельгии, Швеции, Дании, а также полиции России и Турции. Существовал так же вариант этого пистолета с горизонтальными пазами на боковых поверхностях нижней части рукоятки для крепления деревянной кобуры-приклада. К такому оружию выпускались удлиненные магазины емкостью 10 патронов.

В царской России эта модель Браунинга состояла на вооружении Отдельного жандармского корпуса. На правой стороне затвора-кожуха ставилась надпись «МОСК. СТОЛ. ПОЛИЦИЯ». Кроме Бельгии, модель 1903 с 1917 по 1942 гг. изготавливалась на оружейном предприятии Husqvarna в Швеции. Браунинг 1903 с небольшими изменениями производился фирмой Кольт под наименованием Colt Model 1903 Pocket Hammerless. Эти пистолеты, выпускавшиеся под патроны 7,65mm Browning и 9mm Short, вплоть до 1970-х годов широко использовались офицерским составом и генералитетом армии и полицейскими США. Браунинг выбрал работу автоматики, основанную на использовании силы отдачи и свободным затворе-кожухе. Крепление ствола осуществляется сухарным способом. В отличие от большинства пистолетов с такой схемой автоматики, пистолет Браунинга образца 1903 года стреляет патронами 9mm Browning Long с длинной гильзы 20 мм. Хотя необходимо уточнить, что по энергии и начальной скорости пули они уступают знаменитому и самому распространенному в мире на данный момент пистолетному патрону 9mm Parabellum. Однако 9mm Browning Long считался в то время вполне эффективным патроном, отлично подходящим для армейского использования.

Этот пистолет позиционировался в основном как личное оружие офицеров, но, в то же время, получил большое распространение и на гражданском рынке оружия Европы. Так как же удалось Джону Браунингу выполнить пистолет такой простой конструкции под довольно мощный патрон? Опять же, все просто — конструктор использовал не только массивный, тяжелый затвор-кожух и возвратную пружину с подходящим усилием, но и сделал его ход достаточно длинным. Кстати, такой же прием использовал Игорь Яковлевич Стечкин в пистолете ОЦ-27, правда, добавив для эффективности устройство гашения отдачи, так как патроны в нем применялись куда более мощные, чем в пистолете Браунинга. В общем, у американского конструктора, работавшего тогда на бельгийскую «Национальную фабрику военного оружия в Эрстале» получилось простое по устройству и достаточно мощное оружие.

Модель Браунинг 1903 с кобурой-прикладом и магазином емкостью 10 патронов

Шведский Браунинг 1903/07 производства Husqvarna

Но модель 1903 года отличалась не только простотой конструкции запирания. Чем пистолет проще в эксплуатации, тем лучше для его владельца, что не раз было доказано практикой. За счет чего же еще этот образец столь хорош? Берем оружие, вставляем снаряженный магазин в горловину рукоятки, оттягиваем назад и отпускаем затвор-кожух, чем досылается патрон в патронник и взводится скрытно расположенный курок. Хотите перевести в верхнее положение рычаг флажкового предохранителя, находящийся с левой стороны рамы? Конечно можно совсем обезопасить себя и окружающих таким образом, но этот предохранитель, включающийся только если курок взведен, да и нужен только в том случае, если в применении оружия на какое то время отпадает всякая необходимость. Ведь для выключения потребуется время, а оно жизненно важно в критических ситуациях. У этого пистолета есть еще одно устройство обеспечения безопасности в обращении — автоматический магазинный предохранитель. Он приводится во включенное состояние при извлечении магазина из рукоятки. Здесь можно посчитать, что Браунинг перестраховался, так как практика подтвердила ненужность и даже вредность в некоторых ситуациях этого устройства. Если вы собираетесь убрать заряженный пистолет с патроном в патроннике в кобуру и пройтись по вечернему городу, тогда вам достаточно просто сделать это! Ведь как только ваша рука перестанет сжимать рукоятку, размещенный в ее тыльной части, рычаг автоматического рукояточного предохранителя надежно заблокирует ударно-спусковой механизм, фиксируя шептало и, соответственно, курок.

Ударно-спусковой механизм этого пистолета куркового типа, со скрыто расположенным курком, который взводится затвором-кожухом и спускается нажатием на спусковой крючок. Сам по себе УСМ одинарного действия очень прост, но имеет свои особенности конструкции. Его колодка выполняет функцию отражателя стреляных гильз при помощи своей передней части. Позже Федор Васильевич Токарев при проектировании своего пистолета для Красной армии, используя идею колодки, разместит УСМ в отдельном быстросъемном блоке, значительно облегчившим уход за оружием в полевых условиях. И снова возвращаемся к пистолету Браунинга. Что делать, если придется стрелять? Просто выхватить оружие из кобры и нажать на спусковой крючок. Можно стрелять в быстром темпе, а можно сделать точный прицельный выстрел. Так что, как следует из вышеизложенного, пистолет очень прост в использовании и безопасен в обращении. Его однорядный магазин вмещает семь патронов, что конечно совершенно не соответствует современным стандартам для полноразмерного боевого пистолета. Но по меркам своего времени такого количества патронов в магазине было вполне достаточно. Когда все патроны израсходованы, а стреляная гильза экстрактируется, затвор-кожух будет зафиксирован в крайнем заднем положении рычагом затворной задержки, что указывает стрелку на необходимость зарядить оружие. Если нужно разрядить пистолет или присоединить полностью снаряженный магазин вместо частично разряженного, нужно отжать назад защелку магазина, находящуюся внизу рукоятки и удерживающую магазин за его крышку. Впоследствии защелка магазина будет размещаться в основании спусковой скобы, но у некоторых пистолетов место ее размещения останется прежним.

Каждому оружию требуется уход. Если вы хотите, чтобы пистолет дарил вам радость точной стрельбой и красотой вороненой стали нужно регулярно его чистить и смазывать, а после стрельбы это строго обязательно. Но легко ли ухаживать за этим пистолетом? Опять же, элементарно. Ведь сама конструкция до предела проста. Сначала нужно отсоединить магазин, затем зафиксировать затвор-кожух в крайнем заднем положении рычагом флажкового предохранителя, а после повернуть ствол вокруг его оси на 90° по часовой стрелке. Выступы казенной части ствола выйдут из пазов рамы, зайдя в пазы затвора-кожуха. Далее остается только перевести рычаг предохранителя вниз и снять с рамы затвор-кожух вместе со стволом и возвратной пружиной. Ну а потом все совсем уж просто. Теперь о самом интересном — стрельбе. Когда патрон находится в патроннике и курок удерживается шепталом за боевой взвод, остается только навести оружие на цель, поместить указательный палец в спусковую скобу, а затем плавно и равномерно выбрать свободный ход спускового крючка и так же плавно дожать оставшуюся часть его хода.

Браунинг 1903 с надписью на затворе-кожухе «Моск. Стол. Полиция»

Пистолет FN Browning model 1903. Фото ygran.ru

Если вы ровно удерживали оружие, мушка оставалась посередине прорези целика и на уровне его верхних граней, если не «дергали» спусковой крючок, то результат вас обязательно порадует. После израсходования последнего патрона подаватель магазина поднимает вверх рычаг затворной задержки, фиксируя затвор-кожух в крайнем заднем положении, указывая на необходимость зарядить оружие. Конечно, для точной стрельбы нужно использовать качественные патроны. Необходимо отметить, что прорезь целика не велика, а мушка узкая, что не лучшим образом подходит для скоростной стрельбы на коротких дистанциях. Отдача, не смотря на свободный затвор и калибр 9 мм не велика. Подброс оружия при выстреле совсем незначительный. В целом, из этого пистолета приятно стрелять и попадать в цель. Именно таким оружием, доставляющим радость своему владельцу на стрельбище или в тире, хочется обладать. Такое оружие любишь даже если у него есть не один недостаток. Однако прямым предназначением пистолета Браунинга является боевое применение. Для гражданского человека оно означает, как правило, самооборону в доме или на улице.

Дома и в бардачке авто оружие хранится в основном в заряженном состоянии, готовое к немедленному открытию огня, и достаточно долго. Таким образом, его конструкция должна исключать постоянное напряжение боевой пружины. Пистолет Браунинга можно хранить в полной боеготовности только со взведенным курком. Если так и делать, то боевую пружину будет необходимо просто периодически менять, впрочем, вовремя устанавливать новые пружины требуется во всех пистолетах. Конечно же, некоторые владельцы предпочитают включать флажковый предохранитель на хранящимся дома оружии, даже если у него есть надежный автоматический. Теперь необходимо разобраться с ношением. Так как же лучше носить такой большой полноразмерный пистолет, как Браунинг модели 1903 года? В начале XX века уже существовали поясные кобуры, хорошо подходящие для удобного ношения пистолета скрытно. Но тогда еще не было в массовой продаже кобур, подобных тем замечательным современным моделям, которые позволяют моментально выхватить оружие при необходимости и в то же время комфортно себя чувствовать все время, пока ты носишь снаряженный пистолет весом около килограмма. В настоящее время имеется отличный выбор поясных и подплечных кобур, так что ношение даже такого, довольно крупного пистолета, не представляет собой никаких проблем при правильном подборе соответствующего изделия. Да и сам пистолет достаточно плоский, сильно выступающих деталей у него нет, по этому он и сам по себе хорошо подходит для скрытого ношения, по сравнению с многими современными полноразмерными моделями ведущих производителей.

Оружие тех лет знаменито своей долговечностью, прочностью и качеством исполнения. Все это в полной мере относится и к рассматриваемому в этой статье пистолету. Достаточно просто подержать в руках один из этих шедевров оружейной конструкторской мысли начала эры самозарядных пистолетов. Сразу же становится ощущаема неповторимая харизма этого замечательного оружия. Идеальное сочетание простоты и эстетики, так характерное для первых самозарядных пистолетов из belle epoque. Лично у меня такое ощущение возникает когда держишь и любуешься пистолетом TT, не смотря на то, что их начали выпускать значительно позже. Впрочем, это не так уж и удивительно, ведь Токарев основывался на разработках Браунинга, несколько совершенствуя их и адаптируя к поставленным требованиям. Конечно же, Браунинги выполнялись с высоким качеством изготовления и обработки поверхностей. О степени надежности такого простого и качественного оружия говорить излишне, пистолет бесперебойно стреляет даже в тяжелых условиях эксплуатации. Доказательством долговечности и прочности этого оружия служат сами пистолеты, изготовленные в начале XX века и отменно работающие по сей день. Особенный шарм этому Браунингу придает то обстоятельство, что современные высокотехнологичные пистолеты с полимерными рамами быстро сменяют друг друга и в большинстве своем являются лишь не более чем практичным инструментом, в то время как любители оружия снова и снова отдают должное оружейному изяществу старых пистолетов тех лет. Пистолет Браунинга модели 1903 года является не только коллекционной ценностью и отличным оружием сам по себе, но и воплощением гениальной конструкторской мысли одного из талантливейших оружейников — Джона Мозеса Браунинга.

Технические характеристики пистолета Browning 1903

• Калибр: 9mm Browning Long
• Длина оружия: 205 мм
• Длина ствола: 128 мм
• Высота оружия: 116 мм
• Ширина оружия: 30 мм
• Масса без патронов: 930 г
• Емкость магазина: 7 или 10 патронов

Пистолеты

www.armoury-online.ru
