Военное обозрение: В пятом поколении Т-50 нет равных — Свободная Пресса

Главнокомандующий Воздушно-Космическими силами (ВКС) генерал-полковник Виктор Бондарев сообщил журналистам в Жуковском, что завершен первый этап испытаний истребителя пятого поколения Т-50 (ПАК ФА — Перспективный авиационный комплекс Фронтовой авиации). «Переходим ко второму этапу испытаний. Также получена рекомендация о начале изготовления установочной партии самолетов», — сказал Бондарев.

Установочная партия будет состоять из 12 самолетов. Их поставка в ВКС начнется в 2019 году. Правда, два года назад производители обещали начать поставки к концу этого года. Вполне понятно, что при создании столь сложной техники желания не всегда совпадают с реальностью.

Необходимость проведения второго этапа испытаний вовсе не означает, что на первом проверены не все летно-технические характеристики, и что самолет не был обкатан на всех режимах работы. Просто у Т-50 заменяют важнейший узел — двигатель. Дело в том, что все десять уже изготовленных летных прототипов сейчас летают на двигателе, которого не будет на серийных машинах. С этим двигателем — АЛ-41Ф1 («изделие 117») — первый прототип Т-50 дебютировал еще в январе 2010 года. Примерно такой же используется на истребителе Су-35С. На форсаже он развивает прекрасную скорость. Но в бесфорсажном режиме «вытягивает» только околозвуковую, что не удовлетворяет требованиям к истребителям пятого поколения.

Новый двигатель имеет в настоящий момент только заводское обозначение — «изделие 30». Он разработан в рыбинском НПО «Сатурн» за десять лет. Столь внушительный срок объясняется тем, что это не модернизация какого-либо из сузествующих в авиации двигателей, а полностью новый агрегат. В котором применены новые конструкторские решения, некоторые являются уникальными, не имеющими мировых аналогов.

Наземные испытания «изделия 30» недавно завершены. И вот теперь, после установки двигателя на истребитель Т-50, начнутся испытания второго этапа. То есть — и самолета, и двигателя. По плану это должно начаться осенью.

«Изделие 30» существенно превосходит двигатель, уже облетанный на первом этапе. Его бесфорсажная тяга — 11000 кгс против 8800 кгс у «изделия 117». На форсаже — 19000 кгс против 15000 кгс. Существуют и другие отличия: более высокая надежность, экономный расход топлива, повышенный межремонтный интервал, стоимость эксплуатации.

На создание Т-50 ушло не так уж много времени, если соотнести трудозатраты с теми, которые потребовались на разработку двух первых в мире истребителей пятого поколения — американских F-22 Raptor и F-35 Lightning II. ОКБ Сухого, имея на руках концепцию нового самолета и несколько эскизов самого общего плана, приступило к ОКР в 2005 году. Первый прототип подняли в воздух, как было сказано, в 2010 году. Серийное производство должно начаться через девять лет после этого события.

Российский многофункциональный истребитель пятого поколения ПАК ФА Т-50, разрабатываемый «ОКБ Сухого» в рамках проекта «ПАК ФА» (Фото: Сергей Бобылев/ТАСС)

Для сравнения: F-22 после первого полета в 1990 году начали производить только спустя пятнадцать лет — в 2005-м. На доведение до серии F-35 ушло примерно столько же времени. Однако тот самолет настолько сырой, что все еще находится в опытной эксплуатации.

Необходимо сказать, что внедрить в войска многоцелевой истребитель пятого поколения собираемся не только мы, но и Китай. И у него по этой части серьезные наработки. Хоть, судя по всему, китайский J-20 «Черный орел», совершивший первый полет в 2011 году, не по всем характеристикам соответствует требованиям, предъявляемым к «пятерочникам». Однако это не такая уж большая проблема. Например, F-35 нельзя назвать ни сверхманевренным, ни скоростным. Успех на поле боя, в конце концов, обеспечивается не догмами.

В связи с выходом Т-50 на финишную прямую представляется интересным сравнить его боевые возможности с возможностями двух американских машин и одной китайской. Хоть китайцы и хранят в секрете большую часть характеристик «Черного орла», но кое-что о нем известно.

По маневренности Т-50 вне конкуренции. Это предопределено и конструкцией планера, и отклонением вектора тяги двигателей в двух плоскостях со скоростью 60 град./с. У «американцев» двигатели отклоняются только в вертикальной плоскости.

Что касается незаметности, то это качество, выражаемое в эффективной площади рассеяния (ЭПР) волн радиолокатора противника, — тема для самых разнообразных домыслов. И базируются они на дезинформации, которую предоставляют разработчики либо в рекламных целях (когда надо продавать самолеты), либо в целях дезориентации противника (чтобы он не выстраивал заранее тактику воздушных боев и перехвата силами ПВО).

Можно лишь сказать, что наименьшее значение ЭПР у F-22. Наибольшее (т.е. наихудшее) — у F-35. Т-50 где-то в этом промежутке. О «китайце» ничего в этом плане неизвестно.

Важнейшим свойством современного самолета является не только его незаметность, но и способность к обнаружению целей и их уничтожению. И тут «запаздывание на старте» сыграло на руку разработчикам бортовой РЛС для Т-50, поскольку у нас сегодня появились новые радиоэлектронные компоненты. Также российские конструкторы учли, насколько это было возможно, опыт применения РЛС «Раптора».

Прежде всего, необходимо сказать о том, что плоскость активной фазированной решетки (АФАР) в Т-50 под наклоном. Благодаря чему снижена ЭПР этого самолета. Пойти на такую меру, при которой также уменьшается и мощность станции при работе по наземным целям, стало возможно благодаря прекрасным характеристикам РЛС Н036 «Белка» с АФАР. Она пришла в военную авиацию на замену РЛС с пассивной фазированной антенной решеткой Н035 «Ирбис».

«Белка» эффективнее «Ирбиса», который, в свою очередь, в сравнении с американской станцией AN/APG-77 выглядит очень убедительно. Он обнаруживает цель с ЭПР 1 кв. м. на расстоянии 300 км. Американская РЛС — на 225 км. Для целей с ЭПР 0,01 кв. м. у нас показатель — 90 км. По «американцу» он не приводится.

Другие показатели «Белки» засекречены, но они точно выше, чем у «Ирбиса».

На Т-50 установлено сразу шесть РЛС — носовая, две бортовые, две крыльевые и кормовая. Одновременно ими можно сопровождать до 60 целей. А с их помощью обстреливать — до 15.

На негосударственном австралийском сайте, посвященном вопросам обороны, высказываются предположения относительно того, что РЛС российского Т-50 способна обнаруживать F-22 на расстоянии в 30 км, а F-35 — в 55 км. При боковом ракурсе обзора F-22 виден на расстоянии 85 км, F-35 — 100 км.

К ФА Т-50, разрабатываемые «ОКБ Сухого» в рамках проекта «ПАК ФА» (перспективный авиационный комплекс фронтовой авиации) (программа «И-21») (Фото: Сергей Бобылев/ТАСС)

Помимо радиолокационного обзора имеется оптико-электронная система ОЛС-50М, в состав которой входит уникальный по разрешающей способности и дальности действия тепловизор на QWIP-матрице. В этой области, по утверждению того же австралийского сайта, Россия является безусловным мировым лидером.

Впрочем, ОЛС есть и у F-35. Она предоставляет пилоту возможность обнаруживать цели (хоть и на меньшем удалении) с выключенной РЛС. А это снижает радиолокационную заметность самолета. У F-22 такой станции нет, что не лучшем образом отражается на его боевых возможностях.

Необходимо сказать и об одном достоинстве авионики F-35, которого нет у Т-50. Это шлем пилота, который делает самолет «прозрачным». То есть, в нем видимость не ограничена остеклением кабины. Вся панорама выводится на визоры пилота. Причем как в видимом, так и в инфракрасном спектре. Компьютер, отслеживая повороты головы и движения глаз, выдает необходимую панораму и снабжает летчика подсказками. А также управляет наведением оружия на цель.

А теперь о вооружении. У каждого из трех названных типов самолетов по пушке. У Т-50 — одноствольная калибра 30 мм. У F-22 — шестиствольная калибра 20 мм. У F-35 — четырехствольная калибра 25 мм.

Наиболее широкий ракетно-бомбовый арсенал у Т-50. Для него специально уже разработано 14 высокоточных ракет и корректируемых бомб. Половина принята на вооружение, половина — на испытаниях. Самая дальнобойная ракета «воздух-воздух» КС-172 имеет максимальную дальность стрельбы до 400 км. Это вдвое больше, чем у американской ракеты AIM-120D, улетающей всего максимум на 180 км. А вот «штатовская» ракета ближнего боя AIM-9X обладает прекрасной динамикой и эффективной матричной инфракрасной головкой самонаведения (ГСН), нечувствительной к тепловым ловушкам.

Среди ракет «воздух-поверхность» для Т-50 есть такие, которые в авангарде технических решений. С ними у летчика есть возможность осуществлять «свободную охоту». Такая ракета сама выбирает цель для атаки. «Американцы» оснащены ракетами, разработанными в лучшем случае в начале нулевых годов и модернизированными в этом десятилетии.

И в заключение — о китайском «Черном орле». Эксперты утверждают, что его планер сочетает черты F-22 и F-35. Что касается двигателей, то это предположительно российский АЛ-31ФН, в большом количестве закупленный Пекином у России. То есть, речь идет о модификации двигателя, использующегося на Су-27. Уже существуют как минимум два летающих прототипа «Черного орла».

Справка «СП»

svpressa.ru

Ждем новый двигатель для истребителя Т-50

На специализированных отечественных и зарубежных сайтах широко обсуждается информация о сроках начала летных испытаний перспективного отечественного двигателя «изделие 30», предназначенного для установки на военных самолетов. В первую очередь перспективный двигатель планируется установить на истребителе пятого поколения Т-50, который сейчас проходит летные испытания.

Новый авиационный двигатель также называют «двигателем второго этапа» для машины Т-50.

По словам генерального конструктора — директора двигателестроительного ОКБ им. А.Люльки (филиал Уфимского моторостроительного завода) Евгения Марчукова, первый полет Т-50 (Перспективный авиационный комплекс фронтовой авиации) с «двигателем второго этапа» состоится в конце 2017 г., либо в начале 2018 г., при этом машина Т-50 будет задействована в качестве летающей лаборатории.

По словам Е.Марчукова, прототип «двигателя второго этапа» для Т-50 находится в производстве, а на стенде испытывается внутренний контур этого перспективного ТРДДФ. Наземные испытателя двигателя-демонстратора начнутся летом нынешнего года.

По своим характеристикам «изделие 30» будет превосходить установленный сейчас на Т-50 двигатель «изделие 117» (АЛ-41Ф1) на 15-20%. Характеристики силовой установки повышены за счет резкого улучшения параметров рабочего цикла, КПД агрегатов, новых конструкционных материалов, значительно уменьшен удельный расход топлива (не только на крейсерском режиме, но и в режиме форсажа) и др.

По словам разработчиков, количество деталей в компрессоре высокого давления (КВД) «изделия 30» сократили практически вдвое по сравнению с компрессором двигателя предыдущего этапа (АЛ-41Ф1), при этом обеспечили значительное увеличение работы на одну ступень. Стоимость изготовления такого компрессора не будет превышать стоимость изготовления КВД двигателя четвертого поколения (АЛ-41Ф1) при условии применения новых материалов и технологий. В новом двигателе для Т-50 (ПАК ФА) применяются композиционные материалы, которые построены не только на полимерной матрице для холодной части, а также детали, созданные из высокотемпературных композиций.

КБ-интегратором по разработке двигателя «изделие 30» является филиал ПАО «Уфимское моторостроительное производственное объединение» (УМПО) – ОКБ им. А.Люльки. В кооперации по созданию «изделия 30» также задействованы московское АО «НТЦ газотурбостроения «Салют» и АО «НПП «Мотор» (Уфа). Также в работе участвуют специалисты рыбинского НПО «Сатурн», входящего в ПАО «Объединенная двигателестроительная корпорация». Головным изготовителем серийных «двигателей второго этапа» для Т-50 определено УМПО.

[Тынц]http://zhukvesti.info/articles /detail/38421

Новый график для Т-50-10:

01.04 — Стыковка фюзеляжа
01.06 — Стыковка ОЧК
01.08 — Передача на ЛИС
05.11 — Нанесение РПП
20.11 — Первый полёт
01.12 — Сдача

chervonec-001.livejournal.com

В ЛИИ ждут новый двигатель для истребителя Т-50

На специализированных отечественных и зарубежных сайтах широко обсуждается информация о сроках начала летных испытаний перспективного отечественного двигателя «изделие 30», предназначенного для установки на военных самолетов. В первую очередь перспективный двигатель планируется установить на истребителе пятого поколения Т-50, который сейчас проходит летные испытания. Новый авиационный двигатель также называют «двигателем второго этапа» для машины Т-50.

По словам генерального конструктора — директора двигателестроительного ОКБ им. А.Люльки (филиал Уфимского моторостроительного завода) Евгения Марчукова, первый полет Т-50 (Перспективный авиационный комплекс фронтовой авиации) с «двигателем второго этапа» состоится в конце 2017 г., либо в начале 2018 г., при этом машина Т-50 будет задействована в качестве летающей лаборатории.



По словам Е.Марчукова, прототип «двигателя второго этапа» для Т-50 находится в производстве, а на стенде испытывается внутренний контур этого перспективного ТРДДФ. Наземные испытателя двигателя-демонстратора начнутся летом нынешнего года. По своим характеристикам «изделие 30» будет превосходить установленный сейчас на Т-50 двигатель «изделие 117» (АЛ-41Ф1) на 15-20%. Характеристики силовой установки повышены за счет резкого улучшения параметров рабочего цикла, КПД агрегатов, новых конструкционных материалов, значительно уменьшен удельный расход топлива (не только на крейсерском режиме, но и в режиме форсажа) и др.

По словам разработчиков, количество деталей в компрессоре высокого давления (КВД) «изделия 30» сократили практически вдвое по сравнению с компрессором двигателя предыдущего этапа (АЛ-41Ф1), при этом обеспечили значительное увеличение работы на одну ступень. Стоимость изготовления такого компрессора не будет превышать стоимость изготовления КВД двигателя четвертого поколения (АЛ-41Ф1) при условии применения новых материалов и технологий. В новом двигателе для Т-50 (ПАК ФА) применяются композиционные материалы, которые построены не только на полимерной матрице для холодной части, а также детали, созданные из высокотемпературных композиций.

КБ-интегратором по разработке двигателя «изделие 30» является филиал ПАО «Уфимское моторостроительное производственное объединение» (УМПО) – ОКБ им. А.Люльки. В кооперации по созданию «изделия 30» также задействованы московское АО «НТЦ газотурбостроения «Салют» и АО «НПП «Мотор» (Уфа). Также в работе участвуют специалисты рыбинского НПО «Сатурн», входящего в ПАО «Объединенная двигателестроительная корпорация». Головным изготовителем серийных «двигателей второго этапа» для Т-50 определено УМПО.

Фото АО «ОКБ Сухого»

Источник

http://cont.ws/post/227876

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

super-arsenal.ru

Сила будущего. Двигатели для истребителей пятого поколения » Военное обозрение

В рамках программы разработки истребителя пятого поколения авиационной промышленности и смежным отраслям необходимо решить ряд сложнейших задач и создать все необходимое оборудование. Одной из самых сложных составляющих такой программы является создание двигателя с требуемыми характеристиками. Проекты перспективных силовых установок разрабатываются в ряде стран, причем несколько таких систем уже доведены до серийного производства. Рассмотрим текущее положение дел в этой области.

США


Первыми разработку двигателей для истребителей пятого поколения начали предприятия Соединенных Штатов. Эти проекты так же были первыми завершены, а затем доведены до серийного производства и последующей эксплуатации. Как следствие, к настоящему времени США получили возможность сообщать о новых рекордах и серьезном отрыве от зарубежных конкурентов. Буквально несколько дней назад американская промышленность сообщила о преодолении очередного важного рубежа.

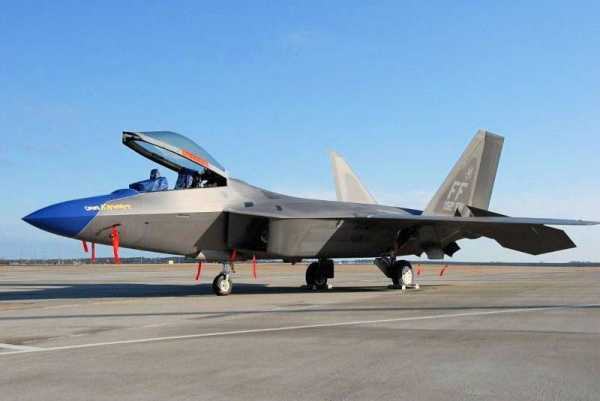

Серийный самолет F-22A одной из строевых частей. Фото US Air Force

Первым американским двигателем нового поколения стало изделие Pratt & Whitney F119, создававшееся в рамках программы ATF и теперь используемое на истребителях Lockheed Martin F-22 Raptor. Несколько дней назад было объявлено, что такие двигатели, достаточно давно находящиеся в полноценной эксплуатации, в общей сложности наработали 500 тыс. летных часов. Руководитель проекта F119 Аманда Глоуд отметила, что подобное достижение ярко демонстрирует возможности имеющихся технологий. Также сообщается, что с 2005 года все построенные истребители F-22 в общей сложности провели в воздухе 200 тыс. часов.

Разработка двигателя F119 началась еще в восьмидесятых годах с целью оснащения будущих истребителей пятого поколения программы ATF. Контракт на полноценное проектирование был подписан в 1991 году. Через год первый опытный F119 был установлен на испытательный стенд, а в 1997-м готовые изделия нового типа были испытаны на опытных самолетах. Двигатели компании Pratt & Whitney использовались на опытных самолетах Lockheed YF-22 и Boeing YF-23. Последний не в полной мере устроил военных, и выбыл из конкурса. В итоге к серийному производству был рекомендован истребитель F-22 с двигателем модификации F119-PW-100.

Серийные самолеты Raptor оснащаются двумя двигателями F119-PW-100. Такое изделие представляет собой турбовентиляторный двигатель с форсажной камерой и отклоняемым соплом, управляющим вектором тяги в одной плоскости. Двигатель построен по двухвальной схеме, роторы контуров высокого и низкого давления вращаются в противоположных направлениях. Компрессор низкого давления имеет три ступени, компрессор высокого давления – 6. Имеется по одной ступени турбины в обоих контурах. Сопло двигателя выполнено плоским и имеет отклоняемые створки, позволяющие изменять направление вектора тяги.

Двигатель Pratt & Whitney F119-PW-100 имеет общую длину чуть менее 5,2 м при максимальном диаметре менее 1,2 м. Масса изделия – 1,8 т. Температура перед турбиной составляет 1647°C. Тяга на форсаже – 15876 кгс (по другим данным, 16785 кгс). Согласно официальным источникам, два двигателя F119-PW-100 обеспечивают истребителю тяговооруженность не менее 0,88. При нормальном взлетном весе этот параметр достигает 1,15. Имеется возможность разгона до скорости 2410 км/ч. Без использования форсажа самолет способен развивать скорость 1960 км/ч. Боевой радиус определен в 760 км, тогда как перегоночная дальность достигает 2960 км.


Опытный образец двигателя F119 с управляемым соплом. Фото Wikimedia Commons

По имеющимся данным, к настоящему времени было выпущено более 500 двигателей Pratt & Whitney F119 всех модификаций. Эти изделия использовались на нескольких опытных образцах истребителя F-22, а в дальнейшем устанавливались на серийные самолеты. В общей сложности было построено 195 самолетов, из которых 187 являются серийными и предназначались для поставки военно-воздушным силам. Согласно последним данным, с момента официального старта эксплуатации истребители Raptor успели налетать в общей сложности 200 тыс. часов. При этом общая наработка двигателей, включая летные испытания опытных образцов, достигла 500 тыс. часов. Таким образом, став первым серийным двигателем для истребителя пятого поколения, изделие F119 смогло установить рекорд, который вряд ли будет побит в ближайшем будущем.

В дополнение к тяжелому и весьма дорогому истребителю F-22 американской промышленностью был создан самолет Lockheed Martin F-35 Lightning II. Для оснащения такой техники был создан турбореактивный двигатель Pratt & Whitney F135. Разработка такой силовой установки стартовала в девяностых годах и завершилась в середине прошлого десятилетия. Двигатель F135 создавался на основе существующего F119, из-за чего проект изначально носил обозначение F119-JSF – по названию программы разработки истребителя.

Разработка проекта F119-JSF / F135 завершилась в середине двухтысячных годов, и в 2007-м был представлен первый серийный образец. В дальнейшем продолжилась доводка техники, в результате чего проект заметным образом затянулся. Тем не менее, к 2013 году компания Pratt & Whitney поставила сотый серийный двигатель F135. К этому времени удалось избавиться от основной массы имевшихся проблем, а также поставить в серию три модификации двигателя, предназначенные для разных версий истребителя F-35.

Являясь дальнейшим развитием существующего изделия, двигатель F135 сохраняет основные его черты. Используется двухконтурная схема со схожим составом ступеней компрессоров. Была сохранена одноступенчатая турбина высокого давления, тогда как в контуре низкого давления была применена новая турбина с двумя ступенями. При помощи разных дополнительных устройств или технологий были созданы три модификации двигателя: F135-PW-100, F135-PW-400 и F135-PW-600.


Звено истребителей F-35 в полете. Фото US Air Force

Двигатель версии «PW-100» является базовым изделием семейства и предназначается для установки на самолетах F-35A военно-воздушных сил. Он имеет длину 5,6 м при диаметре не более 1,17 м. Масса изделия – 1,7 т. Максимальная тяга такого двигателя составляет 13 тыс. кгс, форсажная – 19,5 тыс. кгс. На базе «сотого» двигателя была создана модификация F135-PW-400, предназначенная для палубных истребителей F-35C. Единственным серьезным отличием такого двигателя является наличие усиленного антикоррозийного покрытия. Все характеристики остаются на прежнем уровне.

Самолеты F-35B, имеющие возможность укороченного взлета и вертикальной посадки, получают двигатели F135-PW-600, имеющие самые серьезные отличия. Такой двигатель имеет поворотное сопло, позволяющее перенаправлять тягу вертикально вниз. Кроме того, от двигателя вперед отводится дополнительный приводной вал, вращающий подъемный вентилятор. В результате такой переработки длина силовой установки в целом увеличилась до 9,37 м, из которых 1,35 м приходится на крупнейшие части подъемного вентилятора. Максимальная тяга такого двигателя составляет 12250 кгс, форсажная – 18600 кгс.

Первые самолеты семейства F-35 были построены и подняты в воздух в 2006 году. За прошедшее время машины трех модификаций были доведены до полноценного серийного производства. Уже построено и передано заказчику более 230 машин. Все эти самолеты несут по одному двигателю соответствующей модификации. Заявлена возможность разгона до максимальной скорости 1930 км/ч. Без использования форсажа истребитель F-35A способен лететь со скоростью 1470 км/ч. Боевой радиус достигает 1400 км, дальность – не менее 2200 км.

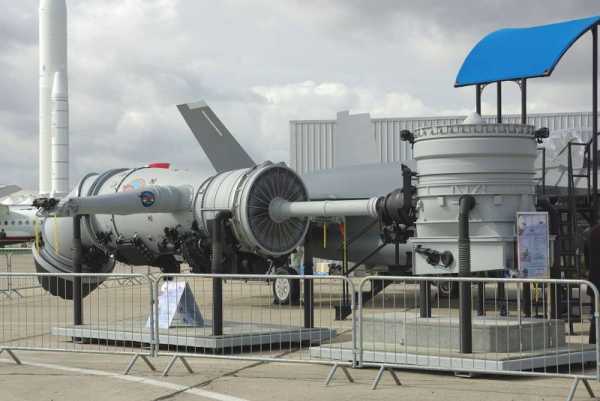

Двигатель F135-PW-600 с подъемным вентилятором. Фото Wikimedia Commons

Как видим, Соединенные Штаты, начав работы раньше других стран, к настоящему времени успели разработать и довести до серийного производства сразу два турбореактивных двигателя для истребителей пятого поколения. Эти изделия строятся в значительных количествах и эксплуатируются вооруженными силами.

Китай

Заметных успехов в деле создания истребителей пятого поколения и двигателей для них достиг Китай. В настоящее время китайская промышленность работает сразу над двумя перспективными самолетами, а также создает для них необходимые комплектующие. При этом, однако, в области двигателестроения наблюдается неоднозначная ситуация. Имея ограниченные возможности в деле разработки современных авиационных двигателей, КНР вынуждена самым активным образом использовать зарубежные изделия.

В январе 2011 года впервые поднялся в воздух истребитель пятого поколения Chengdu J-20. К настоящему времени было построено и выведено на испытания несколько опытных образцов, отличающихся по конфигурации и составу бортового оборудования. Так, по известным данным, опытные J-20 имели силовую установку двух версий, как китайского, так и зарубежного производства.

Ранее появлялась информация о закупке российских двигателей АЛ-31Ф, отличающихся высокими характеристиками. Такие двигатели могли бы использоваться вплоть до начала серийного производства самолетов и появления собственных изделий с аналогичными характеристиками. Также публиковалась информация о возможности использования последних модификаций двигателя Shenyang WS-10, представляющего собой китайской вариант развития советского/российского АЛ-31.


Китайские истребители Chengdu J-20 во время демонстрационного полета. Фото Wikimedia Commons

Согласно последним данным, серийные самолеты J-20 будут оснащаться турбореактивными двигателями Xian WS-15, разрабатываемых до настоящего времени. Проект стартовал еще в девяностых годах, и в середине двухтысячных дошел до стендовых испытаний. К концу прошлого десятилетия были получены определенные положительные результаты. Ранее в зарубежных профильных изданиях высказывались предположения, согласно которым проект WS-15 является китайской попыткой скопировать американский двигатель F119. Также ходили слухи о желании Китая скопировать российские двигатели последних модификаций семейства АЛ-31.

Из имеющихся данных следует, что изделие Xian WS-15 представляет собой турбовентиляторный двигатель с форсажной камерой. Сообщалось о применении трехступенчатого компрессора низкого давления и шестиступенчатого компрессора в контуре высокого давления. Двигатель имеет общую длину более 5 м. При температуре перед турбиной порядка 1600°C планируется получить тягу до 19-20 тыс. кгс.

По разным оценкам, истребитель Chengdu J-20 с двумя двигателями WS-15 сможет показывать тяговооруженность не менее 1,05. При этом он сможет развивать скорость до 2100 км/ч. Возможность разгона до сверхзвуковых скоростей без использования форсажа пока не уточняется. Какие характеристики будет иметь серийный самолет с доведенными двигателями – пока неизвестно.

С 2012 года продолжаются летные испытания легкого истребителя пятого поколения Shenyang J-31. Согласно имеющимся данным, как минимум, в течение некоторого времени этот самолет испытывался в специфической конфигурации. Он был оснащен двумя турбореактивными двигателями РД-93 российского производства, используемыми на истребителях четвертого поколения. В прошлом десятилетии Китай смог наладить выпуск своей версии РД-93 под названием Guizhou WS-13. В обозримом будущем планируется оснастить самолеты J-31 улучшенным двигателем WS-13E.


Легкий истребитель Shenyang J-31 на авиационной выставке. Фото Wikimedia Commons

Согласно ранее публиковавшимся сведениям, WS-13E будет представлять собой двухконтурный турбовентиляторный двигатель, являющийся дальнейшим развитием существующего РД-93. Серийные изделия базовой модификации WS-13 имеют восемь ступеней компрессоров высокого и низкого давления. При длине менее 4,2 м и диаметре около 1 м двигатель WS-13 весит 1,14 т. Существующее изделие на форсаже развивает тягу более 8800 кгс. В новой модификации WS-13 форсажную тягу планируется увеличить и довести до 9-9,1 тыс. кгс.

По понятным причинам, точное состояние перспективных проектов WS-13E и WS-15 не раскрывается. Китайская оборонная промышленность традиционно хранит свои основные секреты и не спешит оглашать самые интересные сведения о новых проектах.

Россия

Российская промышленность продолжает работы над единственным собственным проектом истребителя пятого поколения – ПАК ФА или Т-50. В рамках крупной программы также ведется разработка перспективного двигателя, отличающегося от существующих образцов повышенными характеристиками и новыми возможностями. Тем не менее, сложность подобных работ привела к тому, что опытные самолеты пришлось оснащать двигателями имевшихся типов, имеющими приемлемые характеристики. Прототипы Т-50 пока оснащаются турбореактивными двигателями АЛ-41Ф1. В дальнейшем предполагается завершить разработку и поставить в серию совершенно новый двигатель, пока известный под обозначением «Изделие 30» или «Тип 30».

В контексте программы ПАК ФА «Изделие 30» рассматривается как т.н. двигатель второго этапа. Пока этот проект имеет только рабочее обозначение, но в дальнейшем возможно появление нового названия с литерами «АЛ». Ранее сообщалось, что к настоящему времени была разработана конструкторская документация и стартовала сборка опытных двигателей. Установка «Изделий 30» на опытный самолет и первый полет с их использованием запланированы на конец текущего года. В течение нескольких следующих лет будут выполняться новые проверки, а в 2020 году предполагается провести государственные испытания.

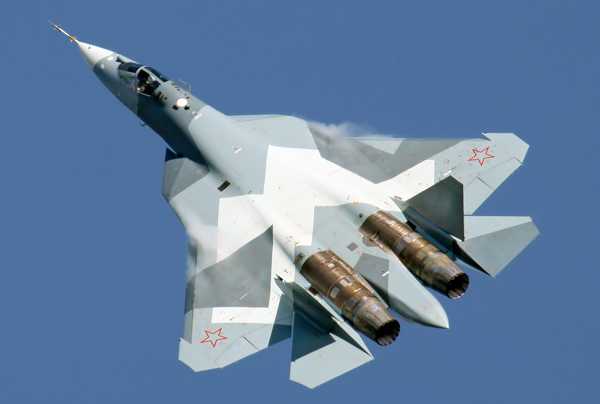

Один из опытных ПАК ФА / Т-50. Фото Alex S / Russianplanes.net

Несколько дней назад издание «Газета.ру» опубликовало новые подробности хода проекта «Изделие 30», полученные от неназванных источников в Московском ОКБ им. А.М. Люльки. Согласно информации от источника, предприятие работает в три смены, чтобы успеть к назначенным срокам и уложиться в установленный график. При этом имеются проблемы со смежниками: со своими обязательствами не справляется поставщик автоматики управления двигателем. После завершения текущих работ планируется установить опытный двигатель на летающую лабораторию и испытать в полете. Первая такая проверка запланирована на 6 ноября. Тем не менее, если смежники не справятся со своими задачами, график испытаний может быть изменен.

Также источник «Газеты.ру» подтвердил, что перспективный двигатель заметно отличается от существующих изделий, таких как АЛ-41Ф1, но получает новую турбину и полностью цифровую систему управления. Следствием этого станет получение повышенных характеристик тяги в сочетании со сниженным потреблением топлива. Все это позволит самолету, оснащенному «Изделиями 30», развивать сверхзвуковую скорость без использования форсажа с соответствующими положительными последствиями для применения техники в целом.

По разным данным, перспективный двигатель будет развивать тягу до 11000 кгс без использования форсажа и до 18 тыс. кгс с его применением. За счет этого самолет Т-50 будет иметь тяговооруженность, в зависимости от взлетной массы, не менее 1. Максимальная скорость оценивается в 2500-2600 км/ч, максимальная без использования форсажа – до 2000 км/ч. Двигатель «Тип 30» будет оснащен отклоняемым соплом, позволяющим управлять вектором тяги. Это даст самолету значительный прирост маневренности на всех режимах полета.

***

Несмотря на бурное развитие радиоэлектронных систем и рост их значения, двигатели по-прежнему остаются одной из самых важных и сложных в разработке частей перспективных самолетов. Особые требования, предъявляемые к истребителям пятого поколения, приводят к соответствующим последствиям в контексте двигателестроения. Конструкторам приходится решать особо сложные задачи, без чего не удастся выполнить все требования заказчика и создать самолет с необходимыми характеристиками.


Двигатель АЛ-41-Ф1, используемый на существующих прототипах Т-50. Фото Wikimedia Commons

На данный момент сразу несколько стран работают над своими вариантами истребителей пятого поколения, однако далеко не все подобные разработки продвинулись достаточно далеко. Более того, лишь одна страна смогла довести перспективные самолеты до серийного производства. Другие пока проводят испытания или занимаются опытно-конструкторскими работами. Тем не менее, очевидно, в течение нескольких следующих лет США потеряют свое первенство, поскольку в серию могут пойти сразу несколько самолетов зарубежной разработки.

Ситуация с двигателями для перспективных истребителей выглядит похоже, однако заметным образом отличается. Так, Соединенные Штаты уже имеют два серийных двигателя, один из которых к тому же выпускается в трех модификациях, Россия только готовится к испытаниям первого образца схожего назначения, а о ходе китайских проектов почти ничего не известно. При этом очевидно, что разработка перспективной техники и комплектующих для нее продолжается и постепенно приводит к все новым и новым результатам. Конечным итогом всех проектов должно становиться начало серийного производства новых двигателей для установки на серийных самолетах, предназначенных для вооруженных сил. Два двигателя нового поколения уже решили эту задачу. Остальным только предстоит это сделать.

По материалам сайтов:
http://defensenews.com/
http://globalsecurity.org/
http://airwar.ru/
http://defence-update.com/
http://armyrecognition.com/
http://gazeta.ru/
http://janes.com/
http://flightglobal.com/
http://airforceworld.com/

topwar.ru

В ЛИИ ждут новый двигатель для истребителя Т-50

На специализированных отечественных и зарубежных сайтах широко обсуждается информация о сроках начала летных испытаний перспективного отечественного двигателя «изделие 30», предназначенного для установки на военных самолетов. В первую очередь перспективный двигатель планируется установить на истребителе пятого поколения Т-50, который сейчас проходит летные испытания. Новый авиационный двигатель также называют «двигателем второго этапа» для машины Т-50.

По словам генерального конструктора — директора двигателестроительного ОКБ им. А.Люльки (филиал Уфимского моторостроительного завода) Евгения Марчукова, первый полет Т-50 (Перспективный авиационный комплекс фронтовой авиации) с «двигателем второго этапа» состоится в конце 2017 г., либо в начале 2018 г., при этом машина Т-50 будет задействована в качестве летающей лаборатории.

По словам Е.Марчукова, прототип «двигателя второго этапа» для Т-50 находится в производстве, а на стенде испытывается внутренний контур этого перспективного ТРДДФ. Наземные испытателя двигателя-демонстратора начнутся летом нынешнего года. По своим характеристикам «изделие 30» будет превосходить установленный сейчас на Т-50 двигатель «изделие 117» (АЛ-41Ф1) на 15-20%. Характеристики силовой установки повышены за счет резкого улучшения параметров рабочего цикла, КПД агрегатов, новых конструкционных материалов, значительно уменьшен удельный расход топлива (не только на крейсерском режиме, но и в режиме форсажа) и др.

По словам разработчиков, количество деталей в компрессоре высокого давления (КВД) «изделия 30» сократили практически вдвое по сравнению с компрессором двигателя предыдущего этапа (АЛ-41Ф1), при этом обеспечили значительное увеличение работы на одну ступень. Стоимость изготовления такого компрессора не будет превышать стоимость изготовления КВД двигателя четвертого поколения (АЛ-41Ф1) при условии применения новых материалов и технологий. В новом двигателе для Т-50 (ПАК ФА) применяются композиционные материалы, которые построены не только на полимерной матрице для холодной части, а также детали, созданные из высокотемпературных композиций.

КБ-интегратором по разработке двигателя «изделие 30» является филиал ПАО «Уфимское моторостроительное производственное объединение» (УМПО) – ОКБ им. А.Люльки. В кооперации по созданию «изделия 30» также задействованы московское АО «НТЦ газотурбостроения «Салют» и АО «НПП «Мотор» (Уфа). Также в работе участвуют специалисты рыбинского НПО «Сатурн», входящего в ПАО «Объединенная двигателестроительная корпорация». Головным изготовителем серийных «двигателей второго этапа» для Т-50 определено УМПО.

Фото АО «ОКБ Сухого»

Источник

cont.ws

Т-50 с новым двигателем будет летать на крейсерском сверхвуке

Дата: 5:50, 11.12.2017

Новый двигатель для истребителя пятого поколения Су-57 (ПАК ФА, Т-50) позволяет развивать самолету сверхзвуковую крейсерскую скорость, сообщили в «Объединенной двигателестроительной корпорации».

      «При создании перспективного двигателя (ПД) для Су-57 были применены новейшие технологии и материалы, использование которых позволило достичь технических требований, предъявляемых к силовой установке пятого поколения. Увеличение удельной тяги силовой установки обеспечивает самолету сверхзвуковую крейсерскую скорость, а за счет уменьшения удельного расхода топлива улучшена экономичность двигателя»,- сообщил «Интерфаксу» в пятницу представитель ОДК.

     По его словам, в день первого полета Су-57 с новым двигателем всё прошло штатно. «Испытания прошли штатно: на различных режимах двигатель отработал 37 минут, из них 17 минут — в полете»,- заявил представитель корпорации.

     В ОДК также сообщили, что данная силовая установка оснащена интегрированной интеллектуальной системой управления «самолет-двигатель», максимально информативной и удобной для летчика.

      Разработчик двигателя второго этапа для ПАК ФА — ОКБ имени А.М. Люльки (филиал ПАО «ОДК — УМПО»).

      5 декабря в Минпромторге сообщили, что российский истребитель пятого поколения Т-50 (Су-57) с новым двигателем совершил свой первый полёт.

      Перспективный авиационный комплекс фронтовой авиации Т-50 (ПАК ФА, Су-57) — российский многоцелевой истребитель пятого поколения, разрабатываемый ОКБ Сухого. Он оснащён принципиально новым комплексом глубоко интегрированной авионики, обладающей высоким уровнем автоматизации управления и интеллектуальной поддержки экипажа. Первый полёт ПАК ФА состоялся 29 января 2010 года в Комсомольске-на-Амуре.

      До последнего времени в летных испытаниях участвовали 9 летных образцов Т-50 с двигателем «первого этапа».

      Минобороны России планирует подписать контракт на закупку установочной партии истребителей пятого поколения Су-57 в 2018 году с поставкой машин в 2019 году, сообщил замминистра обороны Юрий Борисов.

http://www.militarynews.ru/story.asp?rid=0&nid=468697

rt.vk34.ru

Испытания ПАК ФА с двигателем второго этапа начнутся в конце 2017 года

20 октября в Рыбинске Ярославской области гендиректор Объединённой двигателестроительной корпорации (ОДК) Александр Артюхов сообщил, что лётные испытания двигателя второго этапа для ПАК ФА начнутся в конце следующего года.

— Испытания двигателя для перспективного авиационного комплекса фронтовой авиации непосредственно на самолёте начнутся в IV квартале 2017 года. Вся работа сейчас нацелена именно на это, — отметил глава ОДК. — Остальные работы по двигателю ПАК ФА будут развернуты в период с 2018 по 2020 год. Госиспытания запланированы на 2020 год.

Таким образом он подтвердил слова генерального конструктора/директора КБ им. Люльки Евгения Марчукова, сказанные им ещё марте этого года .

— Если все пойдет по плану, первый полёт Т-50 с двигателем второго этапа состоится в конце 2017 года, при этом прототип Т-50 будет выступать в качестве летающей лаборатории. В одной из мотогондол будет существующий двигатель, в другой — новый, — сказал генеральный конструктор.

— В производстве находится прототип двигателя второго этапа, на демонстраторе проводятся испытания внутреннего контура ТРДД. Летом этого года мы начнём наземные испытания демонстратора нового двигателя, — сообщал весной Марчуков.

Генеральный конструктор подчеркнул: «Двигатель второго этапа предназначен в первую очередь для ПАК ФА, но он будет устанавливаться и на самолёты поколения 5+, и даже на 5++». По своим характеристикам двигатель на 15-20% превосходит существующие модели.

— Характеристики двигателя были усовершенствованы, в первую очередь, за счёт серьёзного улучшения параметров рабочего цикла, КПД агрегатов и внедрения передовых технологий и материалов. Он имеет увеличенную тягу, значительно снижен удельный расхода топлива практически на всех режимах работы, т.е. не только в режиме крейсерской скорости, но в режимах взлёта и форсажа. Это подразумевает снижение стоимости жизненного цикла. Кроме того, за счёт использования современных технологий и материалов, удалось значительно снизить вес двигателя, — пояснил генеральный конструктор.

По словам Марчукова, «из-за того, что не все материалы прошли сертификацию, были трудности в разработке двигателя, и в настоящее время использовать их нельзя. Поэтому первые прототипы будут несколько отличаться от тех, которые поступят на официальные испытания. Мы работаем над силовой установкой в ​​сотрудничестве с конструкторами самолёта, в том числе и по воздухозаборникам, потому что это двигатель нового поколения, который будет оставаться в эксплуатации в ближайшие 30 лет».
