40 лет САО 2С9 «Нона-С»

?

Previous Entry | Next Entry

1 июля 1981 на вооружение приняли САО 2С9 «Нона-С»
Постановлением ЦК КПСС и Совета министров СССР № 630-187 от 1 июля самоходное артиллерийское орудие 2С9 «Нона-С» было официально принято на вооружение Советской Армии.

Серийно 2С9 выпускалась на Пермском машиностроительном заводе с 1981 года. По различным оценкам, всего выпущено около 1000 штук. В ноябре 1990 года в Европейской части СССР (10 округов) находились 452 орудия 2С9.
Сейчас для ее замены предлагают очередную летающую и прыгающую с парашюта САО САО «Лотос».

В стране, в которой нет денег нормально модернизировать БМП-1, который действительно будет воевать и нужен, продолжают этот «пир во время чумы» с дорогущими десантируемыми катафалками которые никогда не будут сбрасывать с самолетов.

Зато такого нет нигде в мире.
Весь этот цирк нужно было делать на базе единой унифицированной платформы, какой и планировалась БМП-3.

  • Испытания НКДЗ «Контакт»

    После проведения испытаний пробегом ( 1000 км ) появился волновой прогиб резинотканевых экранов до всей длине, колебаний ПЭДЗ в большей части…

  • 116 лет со дня рождения Александра Александровича Морозова

    16 [29] октября 1904, в городе Бежица (ныне в черте Брянска), Орловской губернии родился Александр Александрович Морозов. Дважды герой…

  • Решение совещания по теме «Контакт» (НВ7-246-78)

    В дополнение к материалу Первый «Контакт». Краткая история создания ДЗ. Часть 1. Решение совещания по теме «Контакт»…

  • Первый «Контакт». Краткая история создания ДЗ. Часть 1.

    Советские танки второго послевоенного поколения, начиная с Объект «432» (Т-64) оснащались комплексной комбинированной защитой…

  • нам ничегоненада, все есть

    нам ничегоненада, все есть (с) Реальность – защиту танков делают кустарно на шиномонтажке. Службы тыла нет, ремонт БТВТ выполняет не МО РФ, а…

  • Испытания ДЗ «Контакт-1». Танки Т-62 и Т-55.

    В последнее время много внимания Т-62. Танк, похоже, отмечает второе рождение. Понятно, что это не от хорошей жизни – машина проще для…

  • Индусы модернизируют Т-72М1

    Почему-то индусы умеют установить ДЗ прикрывая уязвимые проекции, нужно отправить туда светил из УКБТМ для стажировки.

  • Взялись за Т-62

    Похоже, этот ветеран 70-х еще долго послужит. Из любопытного – защиту танка, который и ранее (модификация Т-62М) был мягко говоря, не очень…

  • Новинки

    Новое поколение танков AbramsX https://btvtinfo.

    blogspot.com/2022/10/abramsx.html и Всплыла пара видео Армат не на параде. Еле ползет, дымит,…

  • Мой сайт http://btvt.info/
  • Видео про танки
  • Страничка в Facebook
  • Historia y tecnología militar

Powered by LiveJournal.com

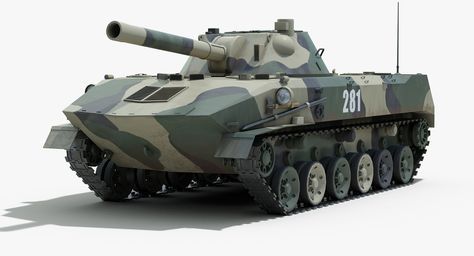

2С9. 120 мм самоходное артиллерийское орудие «НОНА-С»



   С созданием и принятием на вооружение в начале 70-х годов минувшего века бронированных машин, приспособленных к десантированию парашютным способом (БМД-1 и БТР-Д), пехота ВДВ обрела мобильность и огневую мощь сравнимые с аналогичными  характеристиками мотострелковых подразделений. Артиллерия же парашютно-десантных частей и подразделений, способная выполнять огневые задачи с закрытых огневых позиций (ЗОП), была представлена 122 мм гаубицами Д-30, 120 мм минометами ПМ-120, 82 мм минометами различных образцов, 85 мм пушками Д-44, которые являлись буксируемыми артиллерийскими системами и поэтому с трудом успевали обеспечивать поддержку огнем и маневром мобильных общевойсковых подразделений ВДВ.

Кроме того, возникали серьезные проблемы связанные с раздельным десантированием орудий и их средств тяги. ВДВ нуждались в высокоманевренной артиллерийской системе, которую было бы возможно десантировать парашютным способом. Проблему пробовали решить путем установки 122 мм артиллерийской части самоходной гаубицы 2С1 «Гвоздика» на шасси разработанное на базе БТР-Д (самоходная гаубица 2С2 «Фиалка»). Однако, выстрелы из мощного 122 мм орудия  Д-32 быстро приводили к разрушению достаточно легкого шасси. В результате «Фиалка» так и не была принята на вооружение. Параллельно велись работы по созданию 120 мм самоходного миномета 2С8 «Ландыш» на той же базе, но и его конструкция по ряду причин была признана неудачной. В конце 70-х годов ГРАУ выдало заказ на проектирование универсальных самоходных орудий для ВДВ и морской пехоты, самоходного и буксируемого универсальных орудий для вооружения  артиллерии мотострелковых батальонов.
Тему проектирования  назвали «Нона» (по одной из версий -«Новое орудие наземной артиллерии»). Головным разработчиком самоходного орудия для ВДВ и морской пехоты по теме «Нона» был определен Центральный научно-исследовательский институт точного машиностроения (ЦНИИточмаш г. Климовск Московская область), руководил проектом известный конструктор А.Г. Новожилов, артиллерийскую часть проектировало конструкторское бюро Пермского машиностроительного завода (ныне ОАО «Мотовилихинские заводы») под руководством Ю.Н. Калачникова. Шасси было разработано в конструкторском бюро Волгоградского тракторного завода (об. 926). Одним из условий тактико-технического задания на проектирование орудия было использование 120 мм минометных мин в большом количестве имевшихся на складах и производящихся советской промышленностью. Это определило калибр орудия — 120 мм. Вместе с тем, для того чтобы придать системе  качества гаубицы пришлось разработать целое семейство 120 мм снарядов с готовыми нарезами на ведущем пояске.
Разработкой нового типа боеприпасов к «Ноне» занималось Научно-производственное объединение (НПО) «Базальт»  (г. Реутов Московская область). Новое орудие , получившие индекс 2А51, стало поистине новым словом в наземной артиллерии. Орудие обладает качествами миномета и гаубицы, помимо боеприпасов, производящихся советской и российской промышленностью, может применять 120 мм мины иностранного производства. Универсальные качество орудие приобрело благодаря оригинальному профилю казенной части. В конструкции 2А51 применены много новаторских решений, в частности пластический обтюратор пороховых газов затвора, который служит одновременно и досылателем боеприпаса. Заряжание орудие производится сжатым воздухом, причем устройство заряжания служит одновременно для продувки канала ствола после выстрела. Шасси орудия было разработано на базе гусеничного бронетранспортера БТР-Д, благодаря этому самоходку можно десантировать парашютным способом.
Орудие имеет возможность применять комплекс корректируемого вооружения «Китолов-2» В конце 1980 г. система под названием самоходное артиллерийское орудие 2С9 «Нона-С» было принято на вооружение. Серийное производство было организовано на Пермском машиностроительном заводе. По настоящее время было изготовлено более тысячи самоходных орудий. Боевое крещение система приняла в Афганистане. Для морской пехоты ВМФ производился вариант орудия под названием 2С9-1 «Свиристелка», отличающийся от основного увеличенным до 40 выстрелов боекомплектом. В начале 90-х годов на основе артиллерийской части 2С9 были созданы самоходное артиллерийское орудие 2С23 «Нона-СВК» на базе бронетранспортера БТР-80 и буксируемое орудие 2Б16 «Нона-К». Орудие на экспорт не поставлялось. В настоящее время состоит на вооружении в ВС России и в вооруженных силах бывших союзных республик. По некоторым сведениям в настоящее время в ВС России находятся около 500 единиц 2С9.


Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения Значение характеристик
1 Расчет чел. 4
2 Вооружение комбинированное орудие 1 х  120 мм 2А51
3 Вес артиллерийской части т 0,6
4 Боекомплект                         количество выстрелов 3ОФ49 — 20

3БК19 — 5

5 Шасси на базе БТР-Д об. 926
6 Мощность двигателя 5-Д20-240 л.с. 240
7 Максимальная скорость км/час 60
8 Максимальная скорость на плаву км/час 9
9 Боевая масса т 8,5
10 Длина по корпусу мм 6020
11 Ширина мм 2630
12 Высота мм 2300
13 Запас хода по топливу км 500
14 Бронирование мм 6 -26
15 Дорожный просвет мм 100-450
16 Время перевода в боевое положение сек. 30
17 Масса снаряда 3ОФ49 кг 17,3
18 Начальная скорость полета снаряда (на полном) м/сек 367
19 Прицельные приспособления                                                     перескопичный прибор

панорама

оптический прицел

коллиматор

1П8

ПГ-1М

1П30

К-1

20 Угол горизонтального обстрела градус 70
21 Угол возвышения максимальный градус 80
22 Угол возвышения минимальный градус -4
23 Длина ствола калибр 24,2
24 Максимальная дальность стрельбы                    3ОФ49

                                                                                        ОФ843

                                                                   3ОФ50 (активно-реактивный)

м 8700

7100

12800

25 Комплекс корректируемого вооружения м «Китолоа-2»
26 Радиостанция   1 х Р-123М
27 Парашютная система   ПБС-915 «Шельф»



САО 2С9 Нона-С, Русские танки 59

Категории . ..Коллекционные моделиИнструментКраска, химия, материалыМаскиКаталоги, Книги, ЖурналыСборные моделиФототравлениеБоксы и стеллажи Журнальные серииИгрушкиРадиоуправляемые моделиСувенирыConcept CarАвтоспортАэродромная техникаВоенныеКиноМедицинаПожарныеПолицияПочта / mailСпецслужбыСтроительная техникаТакси

Производители …3DF Express78artA-ModelAA ModelsAberAbordageAbrexAbteilung502AcademyACEACMEAD-ModumAdvanced ModelingAFV clubAGMAHC ModelsAIM Fan ModelAiresAirFixAK InteractiveAKhobbyAlanAlangerAlclad IIAlex MiniaturesAlezanALFAlmost RealALRAltayaAmercomAmerican DioramaAmerican Heritage ModelsAMG ModelsAmigo ModelsAMKAMMO MIGAmodelAmourAMPAMTAmusing HobbyAnsonAoshima (DISM)Apex RacingApplywood workshopARK modelsARM.PNTArmada HobbyArmaHobbyARMOR35ArmoryArmour CollectionARS ModelArt ModelART-modelAscensioASK ModelsASQATCAtlasAudi MuseumAuhagenAurora HobbyAuthentic DecalsAuto PilenAuto WorldAutoArtAutobahn / BauerautocultAutomodelle AMWAutomodelloAutotime / AutograndAvanstyle (Frontiart)Avart ArhiveAVD ModelsAVD дополненияAVD покрышкиAvisAWMAZModelAzurBachmannBalaton ModellBangBare-Metal Foil Co. BauerBaumiBBRBburagoBegemotBest ModelBest of ShowBetexaBianteBingBizarreBM CreationsBM-ToysBobcat dealerBorder ModelBravo-6BrekinaBrengunBroncoBrooklin ModelsBrummBS DesignBuschby AKBy VolkCaesar miniaturesCar BadgeCararama / HongwellCarlineCarNelCartrixCBModelsCeleroCentauriaCenturyCentury DragonCentury WingsCHIEFF ModelsChina ModelsClassic 43Classic CarlectablesClassicbusClassy HobbyCLC ModelsClearPropCM ModelCMCCMFCMKCMRColibri DecalsCollector’s ClassicsConradCopper State ModelsCorgiCrazy Classic TeamCrown PremiumsCult Scale ModelsCursorCYBER HOBBYD.N.K.DaffiDANmodelsDarksideDas WerkDasModelDAYdiecastETCHDays-goneDeAgostiniDecal ShopDel PradoDenisssModelsDetailCarsDiapetDickie SpielzeugDie-Cast superDie-cast по-домашнемуDifferent ScalesDinky ToysDiOlex ProductionDioparkDioramaTechDiP ModelsDirekt CollectionsDistlerDMA Hue StudioDNADoctor DecalDong GuanDora WingsDorlopDragonDSPIAEDUPLI COLORDVCEaglemossEasy ModelEbbroEco-Wood-ArtEdison GiocattoliEdmon StudioEduardEidolon Make-UpELFEligorEmanEMC ModelsERAERTLESCIEsval ModelsEUREKA XXLEvergreen (USA)EVR-miniExcelExotoEXPRESSO WINGSExtratechFalcon ModelsFallerFeelin_3dFigutecFine MoldsFirst 43 ModelsFirst ResponseFirst to FightFLAGMANFlyFly Car ModelFlyHawk ModelForces of ValorFormat72Forward-68FoxtoysFranklin MintFranzisFreedom ModelsFriulmodelFrom JapanFrontiartFUGU_GARAGEFujimi MokeiFury ModelsGAMAGarageGarbuz modelsGartexGearboxGecko-ModelsGeminiJetsGems & CobwebsGIMGK Racer SeriesGlencoe modelsGLMGMP / ACMEGMU ModelGold Medal ModelsGoldvargGorky ModelsGP ReplicasGreat Wall HobbyGreen Stuff WorldGreenlightGroup MastersGT AutosGT SpiritGTI CollectionGuiloyGuisvalGunTower ModelsHachetteHarder_SteenbeckHartoy Inc. HasbroHasegawaHat Plastic ModelsHedgeModelsHekiHellerHerpaHi-StoryHigh SpeedHighway 61HistoricHK ModelsHobby 2000Hobby BossHobby DesignHobby MasterHobby PlanetHobbyCraftHomerHot WheelsHot Wheels EliteHPIHumbroli-ScaleIBG ModelsICMICV (СПб)IGRAIlarioInno ModelsInterusIOM-KITISTISTPlusItaleriIVYIXOJ-CollectionJACOJada ToysJadiJASJB ModellautosJF CreationsJim ScaleJoalJohn Day ModelsJohnny LightningJolly ModelJouef EvolutionJoy CityJTKK-ModelKadenKajikaKangnamKatoKAV modelsKDWKengFaiKESS ModelKineticKing starKinsmartKitechKitty HawkKK ScaleKondorKorean modelsKOVAPKovozavody ProstejovKP ModelsKremlin Vehicle parkKuivalainenKV ModelsKyoshoK_S Precision MetalsLa Mini MinieraLada ImageLastochkaLaudoracing-ModelsLCD MODELSLe Mans MiniaturesLeadwarriorLenmodeLLeo ModelsLev ResinLeX modelsLIFE in SCALELife MiniaturesLion-ToysLionRoarLittle dumpLiveResinLledoLooksmartLouis SurberLP ModelsLS CollectiblesLucky DiecastLucky ModelsLucky PlanLUSO-toysLuxcarLuxury CollectiblesLuxury die-castM-SmartM2 MachinesM4 MAC DistributionMacadamMACHETEMagic ModelsMaistoMajoretteMake UpMAKSIPROFManWahMaquetteMarklinMARSMars ModelsMarsh ModelsMARTINMASTERMaster BoxMaster ModelMaster ToolsMasterClubMasterCraftMatchboxMatrixMax-ModelsMaxi CarMAXI COLORMaxichampsMaxima ScaleMaxModelsMBH ModelsMCWMD-modelsMengMercuryMeritMetroMicro Scale DesignMIG productionsMIL CustomsMilestone MiniaturesMilitaryWheelsMini GTMinialuxeMiniarmMiniArtMiniaturmodelleMinibaseMinichampsMiniClassicMinicraftMiniCraft Scale ModelsMiniHobbyModelsMiniTankMiniWarPaintMIRAMirage HobbyMirror-modelsMISTERCRAFTMiticaMMPModel BoxModel PointModel-IconsModelCarGroupModelcollectModelerModelGunmodelkModellingMasterModelLuxModelProModelSvitModimioMODUS 90MolotowMondo MotorsMondseeMonogramMONTI SYSTEMMoonMoremMorrisonMosKitMotipMotor MaxMotoramaMotorartMotorheadMotoScaleModelsMPCMPMMR CollectionMr. HobbyMTech (M4)Nacoral S.A.NEONeomegaNew PenguinNew RayNH DetailNickelNik-ModelsNittoNMDNochnonameNorevNorscotNorthStar ModelsNostalgieNVANZG ModelleOdeonOKB GrigorovOld CarsOLFAOlimp ModelsOne by One ProductionONYXOpus studioOrionORNST modelOtto MobileOvs-DecalsOxfordPacific88Palma43Panda HobbyPANTHEONPanzerstahlParagonPasDecalsPasModelsPaudi ModelsPavla ModelsPB Scale ModelsPegas-ModelsPegoPhoenix MintPikoPinKoPlatzPlusmodelPMSPolistilPorsche MuseumPotato CarPremium ClassiXXsPremium CollectiblesPremium Scale ModelsPremiumXPrint ScaleProDecalsProgetto KPrommodel43Prop&JetProvence MoulagePSTPt ModelsQuartzoQuickboostQuinta StudioRacing Champions inc.Rare Car ModelsRAROGRastarRB ModelRBA CollectiblesRebel CustomRecord — M.R.F.Red BoxRed Iron ModelsRed LineRenn MiniaturesRenner WerbemittelReplicarsResKitRetro WingsRevaroRevellRextoysREXxRickoriddikRietzeRiich ModelsRIORMZ HobbyRO MODELSRoad ChampsRoad KingsRob-TaurusRodenROSRossoRosso & FlyRoubloffRPG-modelRPMRS ModelsRTMRuppert KoppRusAirRussian collectionRye Field ModelS-ModelSABRESabreKitsSaicoSC Johnson (USA)ScaleGarageSchabakSchucoSEATSG-ModellingShelby CollectiblesShurikenSignatureSIKUSkale WingsSKIFSky-HighSmerSMMSnakeModelSochi 2014SolidoSophiArtSouth FrontSOVA-MSoviet ArmourSparkSpAsovSpecial HobbyStalingradStarlineStart Scale ModelsSTC STARTSTMStudio Perfect ModelSullen-ModelistSunnysideSunstarSuper ASuyataSwordSX-ArtS_BT-ModelT. R.L. ModelTakomTameo KITsTamiya (J)TANMODELTarmacTech4TecnomodelTeknoTemp modelsThunder ModelTic TocTiger ModelTin WizardTins’ ToysTippcoTMTmodelsTOGATomicaTop MarquesTop ModelTop Model CollectionTopSpeedToxso ModelTraxTriple 9TristarTrofeuTrumpeterTSM ModelUCC CoffeeUltimate DiecastULTRA modelsUM Military TechnicsUM43UMIUnimaxUniversal HobbiesunoMAGUpRiseUT ModelsV.V.M / V.M.M.V43Vallejovanamingo-nnVanboVanguardsVAPSVectorVector-ModelsVeeHobbyVeremVery FireVespid ModelsVictoriaVintage Motor BrandsVIPcarVitesseVixenVM modelsVMmodelsVmodelsVOIIOVoyagerModelVrudikW-modelW.M.C. ModelsWar MasterWasanWaterlooWeiseWellyWEMWEMI ModelsWerk83White BoxWhite RoseWikingWilderWingsyWinModelsWIX CollectiblesWM KITWSIXQ Xuntong ModelYat MingYVS-ModelsZ-ModelsZack AtakZebranoZedvalZip-maketZISSZZ ModellаRтБаZаАБ-МоделсАвто-бюроАвтоистория (АИСТ)АвтопанорамаАвтопаркАГАТАиФАканАМформаАнтонюкартель УниверсалъАтелье Etch modelsАтомБурБеркутБригадирВитязьВМТДВойны и битвыВолжский инструментВосточный экспрессВЭС (Воронеж)Гараж на столеГРАНЬГрузы в кузовДекали BossДекали ModelLuxДекали SF-AutoДилерские модели БЕЛАЗДругойЕКБ-modelsЗвездаИмпериалъКазанская лабораторияКиммерияКОБРАКолхоZZ DivisionКомбригКомпаньонЛитература (книги)ЛОМО-АВММажор Моделсмастер Dimscaleмастер ВойтовичМастер Дровишкинмастер Колёсовмастер ЛепендинМастер СкаляровМастерПигментМастерская Decordмастерская JRМастерская SECМастерская АВТОДОРМастерская ГоСТМастерская ЗнакМастерская КИТМастерская МЕЛМастерская РИГАМаэстро-моделсМикродизайнМикроМирМиниградМинимирМир МоделейМодел. лабМОДЕЛИСТМоделстройМодель-СервисМодельхимпродуктМоя модельМР СТУДИЯНаш АвтопромНаши ГрузовикиНаши ТанкиОгонекПАО КАМАЗПетроградъПетроградъ и S_BПламенный моторПланета ПатворковПобедаПрапорПрестиж КоллекцияПромтракторПТВ СибирьПУЗЫРЁВЪРетроЛабРусская миниатюраРучная работаСарлабСВ-МодельСделано в СССРСергеевСибртехСМУ-23.SСоветский Автобус (СОВА)СолдатикиСоюзМакетСПБМСТАРТ 43Студия КАНСтудия КолесоСтудия МАЛСтудия ОфицерТанкоградТАРАНТемэксТехнологТехноПаркТри А СтудиоТри БогатыряТРЭКСУральский СоколФарфоровая МануфактураФинокоХерсон-МоделсЦейхгаузЧЕТРАЭ.В.М.ЭкипажЭлеконЭскадраЮный коллекционер

Марки моделей …AbarthACAcuraADLERAECAGUSTAWESTLANDALFA ROMEOALPHA TAURIALPINE ALVISAMCAMERICAN LaFranceAMPHICARArmstrongAROArrowsARTEGAASCARIASTON MARTINAUBURNAUDIAURUSAUSTINAustro DaimlerAUTO UNION AutobianchiAVIAAWZBACBARKASBarreirosBATMOBILEBEDFORDBEIJINGBenelliBENETTONBENTLEYBERLIETBERNARDBESTURNBIANCHIBIZZARINIBLUEBIRDBMWBobcatBORGWARDBRABHAMBrawner-HawkBRISTOLBRMBUCCIALIBUFFALOBUGATTIBUICKBussingBWTCADILLACCAPAROCASECATERHAMChanganChangheCHAPARRALCHAUSSONCHECKERCHEETAHCHEVROLETCHRYSLERCISITALIACITROENCOBRACOMMERCooperCOPERSUCARCORDCORVETTE CORVIAR MONZACsepelDACIADaewooDAFDAIHATSUDAIMLERDALLARADATSUNDE DION BOUTONDe SotoDE TOMASODELAGEDELAHAYEDeLOREANDENNISDerwaysDESOTODEUTZ DevonDIAMONDDKWDODGEDongfengDONKERVOORTDUBONNETDUCATIDUESENBERGDYNAPACEAGLEEBROEDSELEMWENVISIONFACEL-VEGAFAWFENDTFERRARIFIATFORDFORDSONFOTONFRAMOFREIGHTLINERFSOFWDGINAFGMCGOGGOMOBILGOLIATHGORDONGRAHAMGREAT WALLGreyhoundGUMPERTHAMMHANOMAGHARLEY DAVIDSONHEALEYHENSCHELHindustan HINOHISPANO SUIZAHITACHIHOLDENHONDAHORCHHOTCHKISSHUDSONHUMBERHUMMERHYUNDAIIAMEIFAIKARUSIMPERIALINFINITIINGINNOCENTIINTERNATIONALINVICTAIRISBUSISOISOTTA FraschiniISUZUIVECOJAGUARJAWAJEEPJELCZJENSENKAISERKalmarKAWASAKIKENWORTHKIAKOENIGSEGG KOMATSUKRAMERKRUPPKTMLA SALLELAGONDALAMBORGHINILANCIALAND ROVERLANDINILanzLatilLaurin & KlementLaverdaLDSLEXUSLEYATLEYLANDLEYTONLIAZLIEBHERRLIGIERLINCOLNLISTERLLOYDLOCOMOBILELOLALORENZ & RANKLLORRAINE-DIETRICHLOTECLOTUSLUBLINLYKANMACKMAD MAXMAGIRUSMANMARCHMARMONMARUSSIA-VIRGINMASERATIMASSEY MATRAMAVERICKMAXIMMAYBACHMAZDAMAZZANTIMCAMcLARENMEGAMELKUSMERCEDES-BENZMERCERMERCURYMESSERSCHMITTMGBMIGMIKRUSMINARDIMINERVAMINIMIRAGEMITSUBISHIMONICAMORETTIMORGANMORRISMOTO GUZZIMULTICARMVMZNASH AMBASSADORNEOPLANNEW HOLLANDNISSANNIVA CHEVROLETNOBLENORMANSUNYSAOLDSMOBILE OLTCITOM LEONCINOOPELOPTIMASORECAOscaPACKARDPAGANIPanhardPANOZPANTHERPEGASOPESCAROLOPETERBILTPEUGEOTPHANOMEN PIERCE ArrowPLYMOUTHPOLONEZPONTIACPORSCHEPRAGAPRIMAPRINCE PUMARAMRAMBLERRED BULLRENAULTRoburROCARROLLS-ROYCEROSENBAUERROSENGARTROVERRUFSAABSACHSENRINGSALEENSALMSONSAMSUNGSANSANDEROSATURNSAUBERSaurerSAVASAVIEM SCAMMELSCANIASCIONScuderiaSEAGRAVESEATSETRASHADOWSHANGHAISHELBYSIMCASIMPLEXSIMSONSINPARSKODASMARTSOMUASoueastSPYKERSSANG YONGSSCSTANLEYSTARSTEYRSTUDEBAKERSTUTZSUBARUSUNBEAMSUZUKISYRENATALBOTTARPANTATATATRATEMPOTeslaTHOMASTolemanTOYOACETOYOPETTOYOTATRABANT TRIUMPHTUCKERTUKTVRTYRRELLUNICVan HoolVANWALLVAUXHALLVECTORVELOREXVENTURIVERITASVESPAVincentVOISINVOLKSWAGENVOLVOWANDERERWARSZAWAWARTBURGWESTERN STARWHITEWIESMANNWILLEMEWILLIAMSWillysYAMAHAYOSHIMURAYUGOZAGATOZASTAVAZUKZUNDAPPZunderZYTEKАМОБЕЛАЗВИСВНИИТЭ-ПТВолжскийГорькийЕрАЗЗАЗЗИLЗИSЗИМЗИУИЖКАЗКамскийКИМКРАЗКубаньКурганскийЛАЗЛенинградЛикинскийЛуаЗМинскийМоАЗМОСКВИЧМТБМТЗНАМИНАТИОДАЗПавловскийПЕТРОВИЧПУЗЫРЁВЪРАФРУССО-БАЛТСаранскийСемАРСМЗСТАРТТАРТУУАЗУралЗИSУральскийЧЕТРАЧМЗАПЯАЗЯТБ

Типы товаров . ..ДекалиЗапчасти, аксессуарыЭлементы диорамАвиацияВоенная техникаВодный транспортЖ/Д транспортАвтобусВнедорожник / КроссоверГрузовикКемперГужевая повозкаЛегковой автомобильМикроавтобус / ФургонМотоциклПикапПрицепыТракторы, комбайныТроллейбусФигурки

Масштаб …1:11:21:31:41:51:61:81:91:101:121:141:161:181:201:211:221:241:251:261:271:281:291:301:321:331:341:351:361:371:381:391:401:421:431:441:451:461:471:481:501:511:521:531:541:551:561:571:601:641:681:691:721:751:761:801:831:871:901:951:961:1001:1031:1081:1101:1121:1201:1211:1251:1261:1301:1421:1441:1451:1481:1501:1601:2001:2201:2251:2501:2851:2881:3001:3501:3901:4001:4261:4501:5001:5301:5351:5501:5701:6001:7001:7201:8001:10001:11001:12001:12501:15001:20001:25001:27001:3000

СброситьНайти

2С9 Нона-С | Weaponsystems.net


СО-120


Обзор


2С9 «Нона-С»

Самоходная артиллерийская установка 2С9 перевозится по железной дороге в 2009 г. Обратите внимание, что гидропневматическая подвеска находится в крайнем нижнем положении.
Источник: Сергеев Павел — © GNU Attribution Share-Alike лицензия

Происхождение

Советский Союз

Тип

Самоходная артиллерийская установка

Введен в эксплуатацию

1981 г. для 2С9
1989 г. для 2С9-1
2003 г. для 2С9М

Статус

В эксплуатации

Разработка

1974 — 1980: Конструкторский проект 2С9
1980: Советские государственные испытания
1985: разработка 2С9-1
Начало 2000-х: пакет модернизации 2С9М

Разработчик

Советский Союз — ЦНИИточМаш
Советский Союз — СКБ-172 Мотовилихинского завода

Производство

1979 г. (прототипы)
1981 — 1988 (2С9)
1988 — 1989 (2С9-1)

Производитель

СССР — Мотовилихинский завод

Количество выпущенных

1432 машины, в т.ч. 2С9-1

Обозначения

Нона-С
Анона
СО-120 (ВС РФ)
Свиристелка
Зарегистрированное прозвище 2С9-1, по-русски «свиристель». Он был разработан в 1970-х годах для повышения мобильности минометов, стоящих на вооружении десантно-штурмовых дивизий. Кроме того, он обеспечивает огонь прямой наводкой и ограниченные противотанковые возможности. 2С9является одной из самых массовых артиллерийско-минометных систем в мире.

Макет

Основой для 2С9 служит шасси бронетранспортера БТР-Д. В средней части машины размещена большая башня с казенной частью орудия-миномета. Командир и водитель сидят в корпусе, а наводчик и заряжающий в башне.

Огневая мощь

120-мм гладкоствольная пушка-миномет с казенником 2А51 является основным вооружением 2С9. Башня допускает ограниченный поворот влево и вправо. Максимальная эффективная дальность составляет 8,8 км и 13 км со вспомогательными боеприпасами. Скорострельность составляет от 6 до 8 выстрелов в минуту. В качестве артиллерийского миномета он может вести огонь прямой наводкой, а для использования против бронетехники доступны специальные кумулятивные боеприпасы. Вторичного вооружения нет.

Защита

2С9 эксплуатируется под полной бронезащитой. Алюминиевая броня защищает от осколков снарядов и огня стрелкового оружия.

Мобильность

Гусеничное шасси с гидропневматической подвеской обеспечивает хорошую проходимость по пересеченной местности. Дизельный двигатель мощностью 240 л.с. обеспечивает движение. 2С9 можно сбрасывать с парашютом с различных самолетов.

Пользователи

2С9 Анона широко используется в России и бывших странах СНГ. В отличие от большей части российской военной техники, она почти не используется в Восточной Европе и экспортируется в ограниченном количестве.

Детали


2С9 Нона-С

2С9 Нона-С, вид спереди на всеобщее обозрение.
Источник: Кузьмин Виталий Владимирович — © GNU Attribution Share-Alike license

Варианты 2С9

2С9: 2С9 «Нона-С» — самоходный миномет, вооруженный 120-мм гладкоствольной пушкой-минометом с казенной частью. Пушка-миномет может использоваться как для ведения огня прямой наводкой, так и с закрытых позиций.

2С9-1: Продукт улучшенный 2С9-1 имеет некоторые внутренние изменения и способен нести 40 снарядов вместо 25. Поскольку этот вариант производился всего около 1 года, он менее распространен, чем исходный 2С9. Сообщается, что по прозвищу «Свиристелка»

2С9М: 2С9М — это 2С9, оснащенный улучшенной системой управления огнем и новой инерциальной и спутниковой навигационной системой. Он был представлен в 2003 году. 2С9М не выпускается как новая машина, а представляет собой модернизацию существующей 2С9, применяемую при плановом ремонте.

Факты 2С9 Нона-С

General

Origin

Soviet Union

Type

Self-propelled gun-mortar

Crew

4 (commander, driver, gunner, loader)

Dimensions

Weight

8. 5 t боевая нагрузка 2С9

8,7 т боевая нагрузка 2С9-1

Length

6.02 m

Width

2.63 m

Height

2.3 m on the move

1.9 m in firing position

Armament

Type

120mm smoothbore 2A51 gun-mortar

Боеприпасы

25 снарядов в 2С9

40 снарядов в 2С9-1

Угол возвышения

от -4 до +80 градусов

Траверса

35 градусов

19 градусов вправо

Стабилизатор вправо

Automotive

Engine

5D20 diesel engine

Power output

240 hp

Transmission

Manual, 5 forward, 1 reverse

Mobility

Speed ​​

60 km/h on road

9 км/ч по воде

Запас хода

500 км по дороге

75–90 км по воде

Преодоление препятствий

Дорожный просвет от

до 9,1017 017

Wall

0. 8 m

Gradient

60 %

Slope

33 %

Trench

1.8 m

Fording

Amphibious

Protection

Armor type

Aluminum

Armor thickness

Передняя часть корпуса 16 мм

Передняя часть башни 16 мм

Система NBC

Да

Дым

Нет

Связанные статьи


2С23 «Нона-СВК»

2С23 «Нона» использует башню и боеприпасы, заимствованные у 2С9. В отличие от 2С9, 2С23 базируется на колесном шасси.

Чтение подробнее о 2С23 Нона-СВК

2С9 Нона-С

2С9 Нона-С
2С9 Нона-С
исх: Alanger # 35012 2С9 Нона-С ВДВ 120-мм САУ
Sector35#ST3521 БМД-1, 2 ; БТР-Д

2С9 «Нона-С» — это самоходный 120-мм миномет. Первоначально он был разработан для воздушно-десантных войск. войск на базе БТР-Д. Морской пехоте был выдан модифицированный версия. Вступил в строй в 1981. По оценкам, около 1000 автомобилей построено.

Его вооружение представляет собой 120-мм миномет с казенной частью. Может использоваться как миномет или пушка. Он может стрелять фугасные, зажигательные, дымовые и бронебойные снаряды. Его максимальная дальность с стандартные выстрелы составляют 8800 м и 12800 м с реактивными снарядами. Боеприпасы составляет 25 патронов (40 для морской пехоты)

Его алюминиевый корпус делает его полностью амфибийным и защищает экипаж от огня стрелкового оружия и осколки снаряда. 2С9защищен от агентов РХБ и оснащен система пожаротушения. Его гидропневматическая подвеска позволяет регулировать грунт от 110 до 450 мм. Его можно перевозить самолетом и сбрасывать с воздуха.

Экипаж 4 человека в составе командира и механика-водителя, размещенных в корпусе, и наводчика и заряжающий в башне.

2С9 был развернуты в Афганистане и Чечне, где его маневренность и его пушка были высоко ценится. Он по-прежнему обслуживается на русском языке и в нескольких странах мира. бывший СССР.

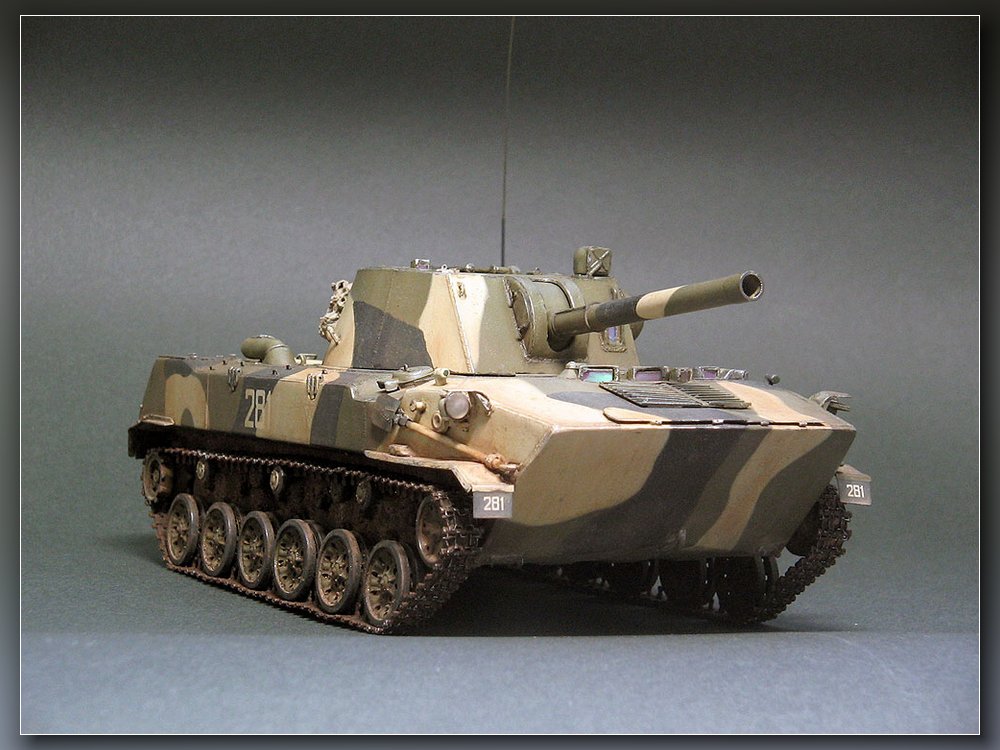

Комплект

Производитель Alanger, эта модель поставляется в картонной коробке, состоящей из 4 светло-серых пластиковых литников и 14 дополнительных для траков. Так же есть две половинки корпуса, лист декалей на один комплект маркировки и сборочный лист формата А3.

Уровень детализации беден, и Аланже опустил некоторые детали, в то время как они явно присутствуют на боксарт. Так что есть много вещей, которые нужно изменить, чтобы получить точное изображение. молдинг не требует комментариев.

Инструкции разделен на 17 шагов. Они ясны. К сожалению, для многих частей нет метки на корпусе или башне.

Сборка

Корпус

Сборка начинается путем выпрямления верхней части корпуса, которая деформировалась. Затем формованные решетки на задняя часть корпуса вырезана. Их стороны отшлифованы перед тем, как обклеить каким-нибудь абером сетку и, наконец, вернув их на место. Прежде чем добавить все недостающие детали, все недостающие сварные швы представлены полосами Evergreen.
Панель А25 имеет два выступающих люка, которые должны быть на одном уровне с корпусом. Периметр гравируется, затем люки зашлифовываются. Петли и Система запирания изготовлена ​​из пластиковой карты и стержня.
Добавлено много головок болтов, сняты и заменены все формованные крепления. какой-нибудь металлической проволокой. На моторной палубе есть своего рода ходовой замок. это детализировано металлической проволокой и полосой Evergreen.

Спереди, блоки обзора неверны, поэтому все они модифицированы и детализированы с помощью Вечнозеленые полосы. Вращающийся неправильный. Его лицевая сторона должна иметь прямоугольная защита, которая делается пластиковой картой.
Полосы, формованные за декоративной пластиной, удалены и заменены на Evergreen. полосы и несколько болтов Plastruct. Отверстия для конвойных огней заполнены. Аланже разместил их слишком на корме.

На данном этапе Нижний корпус начинает детализироваться. Добавлены плавники сзади, а также другие детали. Водометы тоже детализированы.

Обе половины корпуса собраны, и детализация возобновляется на верхней части. На правой стороне, воздухозаборник D18 расположен слишком высоко. Его основание отшлифовано, кроме того головки болтов и добавлена ​​одна привязка. Фары приклеены и их силовая линия добавлена ​​как а также один из рога. Защита фар, которую не использовал Alanger, складываются из фигурной пластиковой карты. Защелки всех инструментов отшлифованы и переделан из алюминиевого листа и смоляных гаек-барашек.

Сзади воздух воздухозаборник (шаг 9) выдалбливается, а на внутреннюю поверхность добавляется небольшая решетка. Его защита А6 модифицирована. У него должно быть 4 ножки, сделанные из пластикового стержня. Детали M31 полые. Чтобы закончить, мусорные ведра детализированы. Вам нужно добавить петли крышек, а также система крепления бункера к транспортному средству.

Корпус в сборе закончилось добавлением рычагов подвески. Опорные колеса, а также звездочки и ленивцы добавляются только после покраски нижней части корпуса. Треки Sector35 очень легко собираются. Наоборот, нужно увеличить разрыв между обе половинки звездочки, чтобы можно было приспособить направляющие выступы. Рекомендуется делать то же и для бездельников.

Башня

Очень упрощено слишком. Поэтому вам нужно добавить некоторые детали. Как и корпус, сварные швы опущены Добавлены аланжеры.
Затем козырек с левой стороны лобового листа, который изображен твердая часть, изменена. Вы должны выдолбить его центр, затем изобразить стекло, его опора и стеклоочиститель. Справа от пушки нужно добавить своеобразный овальный люк.

На крыше, система открывания панорамного прицела детализирована пластиковым стержнем. Взгляд на правая сторона детализирована и защищена Alanger. немного воздухозаборник перед ним переделан глухой.

Многие детали добавлены также люки наводчика и заряжающего. Формованные крепления на башне турнюры заменены металлической проволокой. Блоки обзора усилены небольшим количеством пластиковая полоска сверху.
Поручни по бокам заменены металлическим стержнем. Наконец-то путешествие замок и ограничители поворота добавлены в основании башни.

Украшение

Только выпуск Alanger один комплект опознавательных знаков для автомобиля, окрашенного в трехцветный камуфляж. декали желтоватые, я решил использовать декали из моей запасной коробки.

Заранее машина окрашена XF-67 NATO Green. Был нанесен слой глянцевого лака затем, вдохновившись некоторыми фотографиями в Интернете, я нанесла цифры на стороны и заднюю часть автомобиля. Выветривание началось с охры оли фильтр. Затем были добавлены масляные точки. Смывка для зеленых транспортных средств была применена в углубления, чтобы выделить детали. Наконец-то появилась легкая пелена XF-60. распыляют над транспортным средством, настаивая на днище корпуса и стороны.

Заключение

Эта модель очень базовый и требует много работы, чтобы получить достойное представление. Но это в настоящее время является единственным на рынке.



Нажмите на миниатюру, чтобы увидеть картинку в полном размере

Индекс


12/2017

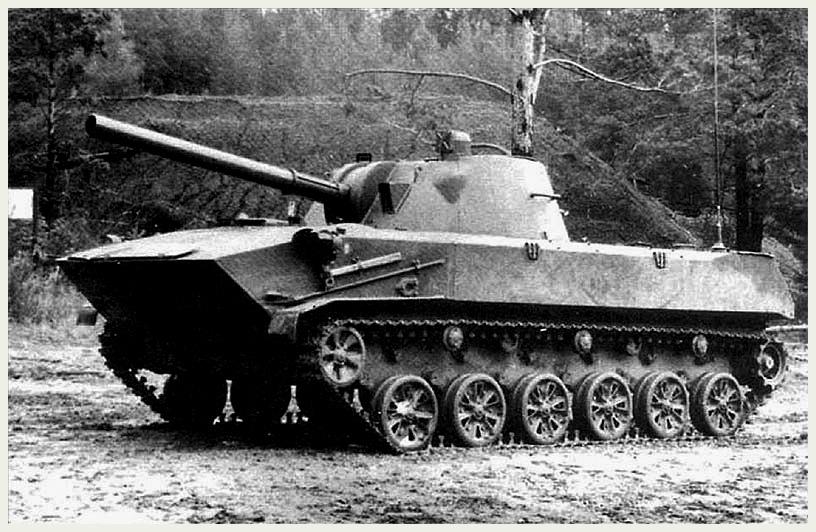

САУ 2С9 «Нона-С» — самоходное артиллерийское орудие калибр 120 мм

Самоходная артиллерийская установка 2С9 «Нона-С» считается уникальной артиллерийской системой, которая создавалась специально для непосредственной огневой поддержки ВДВ войск на поле боя. Необходимость в такой машине возникла, когда появились планы использования «крылатой пехоты» на территории противника. При этом огромная роль авиадесантной самоходной артиллерии. Однако существующие модели АМС-57 и АСУ-85 предназначались для борьбы с танками. Кроме того, они были не совсем пригодны для посадки, так как требовали посадки транспортного самолета на взлетно-посадочную полосу, что исключало внезапность. Именно поэтому в середине 60-х гг. началась работа, направленная на создание более удобной и в то же время мощной машины.

2С9 «Нона-С» – видео

В середине 70-х гг. на конкурсной основе на Волгоградском и Курганском машиностроительных заводах конструкторы построили два легких танка – «Объект 934» и «Объект 685». .В качестве основного вооружения в этих машинах используется длинная 100-мм пушка. Но машины не были приняты на вооружение из-за их недостаточной мощности.В то же время конструкторы ЦНИИ точного машиностроения совместно с пермскими инженерами известной «Мотовилихи» создана новая и уникальная 120-мм нарезная пушка 2А51, способная эффективно поддерживать сухопутные войска.Эта артиллерийская система удачно сочетает в себе орудие, гаубицу и миномет.Машине был присвоен индекс 2С9«Нона-С», и, по легенде, это название можно расшифровать как «новое орудие наземной артиллерии». Эта самоходка в боевых условиях способна выполнять несколько функций: разрушать укрепления противника, поражая живую силу противоположного борта, и уничтожать танки противника. С 1981 г. машина стала серийной. Всего было создано более 1000 экземпляров. До сегодняшнего дня эта машина состоит на вооружении Российской армии и многих армий стран СНГ.
С самого начала конструкторы планировали создать мобильную артсистему, поэтому машина имеет относительно небольшой вес и изначально предназначалась для перевозки самолетов и вертолетов. Кроме того, возможно десантирование многокупольных парашютов с помощью парашютных и парашютных систем реактивной системы ПРСМ-9.25.

«Нона-С» создана на базе гусеничного бронетранспортера БТР-Д, который отличается удлиненным на один каток шасси и отсутствием поворотной башни. Корпус новой самоходки в связи с этим был сварен из алюминиевого броневого сплава толщиной 15 мм. В носовой части корпуса находилось отделение управления, размещались командир и механик-водитель. Боевое отделение в средней части машины. Силовая установка с двигателем 5Д20-240, трансмиссия, водометы, топливные баки располагались в корме самоходки. Мощный мотор позволяет машине развивать скорость 60 км/ч по шоссе и 9км/ч на плаву.
Башня была оборудована орудием 2А51, прицелом 1П8, приборами обзора (двухТНПО-170А, МК-4), а также электро- и пневмоаппаратурой. Плавность хода достигается за счет управляемой подвески, которая также позволяет изменять величину клиренса, например, уменьшая его до 35 см. Из орудия
, установленного на самоходке, можно стрелять всеми типами мин калибра 120 мм, которые находятся в производстве в российской промышленности и уже хранятся на складах. Кроме того, с учетом специфики десантирования для стрельбы должны были подходить и боеприпасы вероятного противника. Именно поэтому первоначально орудие было рассчитано и на применение французской 120-мм мин, но последующие испытания показали, что оно может успешно стрелять боеприпасами израильского, китайского, немецкого и испанского производства.

Если мины нужного калибра уже существовали на момент создания 2С9 «Нона-С», то снаряды приходилось разрабатывать заново. В процессе напряжённой работы в этом направлении находились выстрелы ЗВОФ54 с осколочно-фугасным снарядом ЗОФ49, ЗВОФ49 с осколочно-фугасным снарядом ЗОФ51, ЗВОФ55 с активно-реактивным осколочно-фугасным снарядом и кумулятивный выстрел ЗВОФ50 ЗВБК14 с реактивным снарядом ЗБК19. При стрельбе по уникальной конструктивно-баллистической схеме «выстрел-выстрел» это не распространяется на другие орудия. 2А51 нарезной, казнозарядный, необычной конструкции, с использованием безгильзового заряжания.
Разрывное взрывчатое вещество А-IX-2 при реализации производит выстрел из 3500 осколков массой от 0,5 до 15 г. Толщина пробиваемой брони на дистанции 15-20 м равна 8 мм, на дистанции 7-10 м — 12-14 мм. Стрельба из САУ возможна только из космоса, как непрямой наводкой, так и прямой наводкой. Горизонтальное наведение осуществляется под углом 70 градусов (на 35 градусов в сторону), вертикальное в диапазоне от -4 до +80°. Скорострельность может достигать 10 выстрелов в минуту. Боекомплект САО составляет 25 выстрелов: пять кумулятивных снарядов, 20 мин или других боеприпасов в любой комбинации. Кроме того, в него входят 13 кейсов с двумя полными зарядами на зарядном устройстве в каждом и 20 пакетов пороховых пучков для комплектования переменных зарядов, размещенных в двух ящиках. При длительном использовании орудия в бою подача боеприпасов осуществляется с земли по специальному лотку.

Ружье имеет комбинированный полуавтоматический затвор с пластиковым обтюратором пороховых газов, который также стреляет в ствол досылателем. Досылка с помощью сжатого воздуха. САУ
имеет три прибора наблюдения ТНПО-170А, расположенные перед люком механиков, благодаря чему центральный при необходимости легко заменяется бесподсветочным прибором ночного видения ТВНЕ-4Б или ТНП-350Б. На командирском люке также находятся два прибора ТНПО-170А и танковый перископ ТПК-2.
За время своего боевого применения, в частности в Афганистане, «Нона-С» показала столь высокие результаты, что само собой родилось решение о поставках подобных САУ не только ВДВ, но и морской пехоте, и сухопутным войскам. . С этой целью было создано орудие 2С9.-1 «Свиристелка». К 1986 г. Российские конструкторы разработали буксируемую 2Б16 «Нона-К»

Тактико-технические характеристики САО 2С9 «Нона-С»

Масса, т 8,76 (8,2 в посадке)
Длина, м 6,02
Ширина, м 2,63
Тип брони алюминий
Калибр/марка оружия 120-мм / 2А51
тип пистолета нарезная полуавтоматическая пушка-гаубица-миномёт
боеприпасы для оружия 25 2С9; 40 на 2С9-1 и 2С9-1М
Дальность стрельбы, км 0,04 – 12,8
Боевая скорострельность, мин 6-8
Горизонтальный угол наведения оружия, град.
