7,92-мм немецкий автомат StG 44 (Sturmgewehr 44)
Sturmgewer 44 — штурмовая винтовка обр. 1944 г. (или по отечественной терминологии автомат) создана немецким конструктором Гуго Шмайссером. В основном он известен как основоположник (совместно со своим отцом Луисом) класса оружия, называемого пистолетом-пулеметом. Но ему принадлежит и приоритет в создании штурмовой винтовки. Согласно немецким источникам, первый ее образец появился в Зуле на фирме Haenel в начале 1942 года под индексом MKb 42(H) — (Maschinenkarabiner, модель 1942 года). Несколько позже в тайне от Шмайссера за разработку аналогичного оружия принялась фирма Walter в Целла-Мелис. Ее образец имел индекс MKb 42(W). В конечном итоге предпочтение было оказано образцу Шмайссера. Массовое производство этого оружия намечалось на середину 1943 года. Однако в беседах с министром вооружения Шпеером в апреле и июне 1942 г., а также в феврале и марте 1943 года Гитлер высказывался против расходования средств на производство нового оружия.
Лишь в конце сентября 1943 года Шпееру удалось, ссылаясь на то, что MKb заменит пистолет-пулемет МР-40, уговорить фюрера дать добро на производство винтовки. Чтобы не раздражать фюрера, штурмовая винтовка была даже переименована на MP 43 (Maschinenpistole, модель 1943 года). После ряда конструктивных переработок подготовлены две модели оружия: MP 43А (с задним шепталом), MP 43В (с передним шепталом). Официальное разрешение на массовое производство автомата было дано Гитлером в октябре 1944 года. В серию автомат пошел под названием MP 44, но вскоре переименован на StG 44. Однако советским специалистам это оружие и его боеприпас попали в руки еще в конце 1942 года. С середины 1943 года были начаты работы по созданию отечественного аналога.
Автоматика StG 44 газоотводного типа с отводом пороховых газов через боковое отверстие в стенке ствола. Запирание канала ствола жесткое — перекосом затвора в вертикальной плоскости. Ударно-спусковой механизм куркового типа: так называемый «с перехватом курка».
Эта конструкция заимствована у чехословацкой самозарядной винтовки ZH-29 и допускает ведение одиночного огня и сериями. Газовая камера с регулятором количества отводимых газов расположена над стволом. Газовый поршень со штоком объединен со стеблем затвора. Прицел секторный с делениями для стрельбы на дистанции от 100 до 800 метров. Прорезь и мушка треугольной формы. Питание патронами производится из секторного магазина с двухрядным расположением патронов и двухрядным их выходом. Емкость магазина (согласно немецкой инструкции) 30 патронов. Ствольная и затворная коробки с горловиной магазина выштампованы из стального листа и сваркой объединены в одну деталь. Коробка ударно-спускового механизма с пистолетной рукояткой и спусковой скобой также выштампованы из стального листа. Приклад плоский, деревянный, простой формы.
В целом конструкция автомата высокотехнологичная, приспособленная для производства с развитым парком штамповочного оборудования.
По оценке некоторых отечественных специалистов, автомат излишне тяжел (вес в боевом положении 5,7 кг), однако складывается впечатление, что именно таким образом разработчики достигли приемлемых результатов по рассеиванию.
Особенностью конструкции является то, что немцы, создавшие до этого весьма удачные образцы запирания поворотом затвора, в данном случае использовали обычно критикуемое жесткое запирание перекосом затвора в вертикальной плоскости. Дело в том что жесткость эта относительна. В частности, подобное нежесткое запирание из-за длинного патрона — основной недостаток нашей СВТ. Короткий немецкий патрон позволил применить подобное запирание, что дало немцам возможность уменьшить толщину затворной коробки и упростить конструкцию запирающего узла. При немецком патроне абсолютная величина деформации деталей запирающего узла (в основном затворной коробки) была небольшой и не оказывала существенного влияния на надежность работы оружия.
Для оружия использован патрон, разработанный фирмой Polte. Гильза этого патрона представляет собой укороченную гильзу штатного винтовочного патрона «Маузер», но с облегченной 7,92-мм пулей. В качестве альтернативного существовал и патрон образца 1940 г. со специальной гильзой и пулей калибра 7,2 мм.
Основные характеристики
- Калибр, мм………………………………………..7,92
- Вес автомата без магазина, кг……………….4,78
- Вес автомата в боевом положении, кг……..5,7
- Длина автомата, мм……………………………..940
- Длина ствола, мм………………………………..400
- Темп стрельбы, выстр/мин…………………….540
- Начальная скорость пули, м/с……………….685
- Тип патрона……………………………………….7,92×33 «kurz»
- Вес пули, г…………………………………………8,1
- Длина патрона, мм……………………………….48
- Вес патрона, г…………………………………….16,8
Солдат удачи № 8 2005 г
Макет штурмовая винтовка Вермахта STG-44, с ремнем (Германия, 1943 г., 2-я Мир.война) DE-1125-C
Характеристики:
| Производитель: | Denix (Испания) |
| Серия: | I и II Мировые войны 1914-1945 |
| Боевой прототип: | штурмовая винтовка Sturmgewehr Stg-44 (Германия) |
| Материал: | металлический сплав, дерево |
| Длина: | 930 мм |
| Вес: | 4824 г |
| Сертификат: |
Описание ММГ Denix штурмовая винтовка STG-44, DE-1125/C:
Макет DE-1125-C, с ремнем — это точная полноразмерная копия штурмовой винтовки Вермахта Sturmgewehr Stg-44, Германия, 1943 год, 2-я Мировая война.
Макет штурмовая винтовка Вермахта STG-44 – это качественная копия немецкой штурмовой винтовки, которую многие специалисты считают предшественницей автомат Калашникова. Для своего времени то было прогрессивное оружие, главной его особенностью является боеприпас – патрон 7,92х33 мм. Гитлер мечтал о мировом господстве, и понимал необходимость модернизации имеющегося вооружения. Разработка концепции нового оружия под промежуточный патрон велась на протяжении нескольких лет, это автоматическое оружие должно было заменить и винтовку, и пистолет-пулемет, и частично даже ручной пулемет.
Разработкой нового оружия занимались две немецкие компании, в начале 40-х они представили свои опытные образцы на суд самого Адольфа Гитлера. Фюрер выбрал разработку компании Х. Шмайссера, оружие имело кодировку MKb, поскольку это решение было более простым и дешевым в производстве, отличалось лучшими техническими характеристиками и удобством сборки-разборки.
За несколько лет штурмовая винтовка Шмайссера несколько раз дорабатывалась и меняла названия.
Макет Штурмовая винтовка STG-44 от испанского бренда Denix отличается высоким качеством исполнения, и по всем внешним параметрам ничем не отличается от боевого прототипа. За счет подвижности УСМ и возможности неполной разборки модель получила еще большую реалистичность.
С макета DE-1125-C может начаться большая оружейная коллекция, такая вещь будет великолепным подарком каждому мужчине. Реалистичный макет винтовки подойдет для использования в качестве реквизита для съемок фильмов и постановок спектаклей военной тематики.
Информация о характеристиках, комплектации, внешнем виде и цвете товара носит ознакомительный характер; они могут быть изменены производителем без уведомления.
В интернет-магазине pnevmat24.ru Вы можете купить Макет штурмовая винтовка Вермахта STG-44, с ремнем (Германия, 1943 г., 2-я Мир.война) DE-1125-C с удобной доставкой по всей России курьером, транспортной компанией или Почтой России.
Правда ли, что АК — копия немецкого StG-44 | Оружие и техника
С самого появления автомата Калашникова образца 1947 года не утихают слухи, что легендарное оружие Михаила Калашникова было создано на базе немецкой Sturmgewehr 44, разработанной еще в годы Второй Мировой войны. Из этой статьи вы узнаете, действительно ли АК базируется на StG или это все домыслы.
Внешние сходства действительно есть…Внешние сходства действительно есть…
Отвечу сразу: и да, и нет одновременно.
Дело в том, что был в СССР такой конструктор как Алексей Иванович Судаев, который в 1944 году разработал собственный автомат — АС-44 (автомат Судаева). Вот АС-44 действительно использовал базу StG.44. Пусть цифры не вводят вас в заблуждение. В действительности немецкая штурмовая винтовка была создана и принята на вооружение не в 1944, а в 1942 году.
Так вот, Судаев внес многочисленные изменение и улучшения в конструкцию StG, так и получился АС-44, который, к слову говоря, успешно прошел испытания и был рекомендован к принятию на вооружение после устранения нескольких недочетов.
К сожалению, устранить их Алексей Судаев не успел — он умер в 1946 году, после чего был объявлен новый конкурс на создание стрелкового оружия для Красной армии.
«А причем здесь вообще вся эта история» — спросите вы? Дело в том, что Михаил Калашников разрабатывал свой автомат на базе АС-44, который был создан на базе StG.44. В АК также были внесены немалые изменения, так что общего с немецкой винтовкой у него почти ничего не осталось, но это не отменяет того факта, что StG действительно является, можно сказать, дедом АК.
К слову говоря, к 1959 году Михаил Калашников целиком переработал АК образца 1947 года, создав АКМ. По большому счету, эти два оружия имели только внешнее сходство — конструкция механизма была переделана почти полностью.
Выводы
Таким образом, можно сказать следующее:
АК действительно имеет общее с StG.44, однако более поздние модели самого популярного в мире автомата слишком далеко отошли от немецкого предка, чтобы в них можно было найти что-то общее.
StG 44 и АК-47: сравнение, описание, характеристики
Свою мировую известность автомат Калашникова получил благодаря высоким тактико-техническим характеристикам. С 1949 года он применялся во многих вооруженных конфликтах. Автомат Калашникова, или АК-47, — оружие, в вопросе о происхождении которого существует много невыясненного. Как утверждают некоторые эксперты, автомат был спроектирован вовсе не советским оружейным конструктором, а его немецким коллегой Хуго Шмайсером и назывался «Шмайсер Stg 44». Калашниковым же была создана удачная копия этой модели. Описание двух образцов, их тактико-технических характеристик, содержащееся в статье, позволит произвести сравнение Stg 44 и АК-47.
О советском «калаше»
АК-47 – оружие для своего класса самое надежное. Специалисты отмечают его недюжинную убойную силу. Автомат является достаточно неприхотливым и считается пригодным для эффективного использования в условиях Африки, а также во Вьетнаме и других восточных странах. АК-47 совершенно не боится песка и пыли. Кроме того, он может использоваться в болотистой местности. Благодаря несложной конструкции оружия, производство автомата не является дорогостоящим, что дало возможность в конце сороковых выпустить большие партии данной модели. Несмотря на то что сегодня в армиях многих государств было произведено перевооружение личного состава усовершенствованными моделями автоматами Калашникова, старые образцы по-прежнему пребывают в рабочем состоянии.
Вопрос о плагиате
Поводом для слухов о плагиате послужил тот факт, что в Ижевск, где проектировался АК-47, были завезены 50 образцов немецких автоматов Stg 44. К ним прилагалась техническая документация на 10 тыс.
страницах. Критикам советского конструктора это дало основания предположить, что Калашников разработал свой автомат не сам, а лишь скопировал и немного доработал немецкий автомат Stg 44. В 1946 году Хуго Шмайсер как консультант побывал на некоторых уральских заводах. Кроме того, известен тот факт, что в занятой союзными войсками антигитлеровской коалиции Германии, автомат Stg 44 уже не производили. Несмотря на то что немецкий оружейный конструктор вместе со своей семьей проживал в Советском Союзе в течение непродолжительного времени, его присутствие на ижевских заводах создало много легенд и натолкнуло некоторых экспертов на мысль подвергнуть сомнению авторство конструктора Калашникова в создании легендарного оружия и произвести сравнение Stg 44 и АК-47.
Выводы
Оружейные эксперты после проведенного сравнения Stg 44 и АК-47 пришли к следующему выводу: внешний вид и ударно-спусковой механизм в обеих моделях имеют много общего. На предъявляемые обвинения в плагиате со стороны критиков и сомневающихся в конструкторских способностях Калашникова, исследователи вынесли вердикт: все оружие, используемое в мире, так или иначе, скопировано друг у друга.
Сам немецкий конструктор во время проектирования ударно-спускового механизма для своего «Шмайсера Stg 44» использовал наработки фирмы «Холека». Данным производителем еще в 1920 году была выпущена большая партия первых самозарядных винтовок ZH-29.
Описание АК-47
Модель состоит из следующих элементов:
- Ствольной коробки и ствола. На коробку монтированы приклад и прицельные приспособления.
- Отъемной крышки.
- Затворной рамы и газового поршня.
- Затвора.
- Возвратного механизма.
- Газовой трубки, для которой разработана ствольная накладка.
- Ударно-спускового механизма.
- Цевья.
- Магазина, в котором содержатся боеприпасы.
- Штыка.
Все части и механизмы автомата содержатся в ствольной коробке, состоящей из двух частей: корпуса и специальной съемной крышки сверху, задача которой заключается в обеспечении защиты внутренних механизмов автомата от грязи и пыли. Внутренняя часть ствольной коробки оснащена четырьмя направляющими «рельсами».
Они задают движение затворной группе. Передняя часть ствольной коробки оборудована специальными вырезами, которые используются в качестве боевых упоров во время закрытия ствольного канала. При помощи правого боевого упора осуществляется направление движения боеприпаса, подаваемого из правого ряда автоматного магазина. Левый упор предназначен для патрона из левого магазинного ряда.
Принцип действия
Автомат использует в работе энергию пороховых газов, вывод которых осуществляется через специальное верхнее отверстие в стволе. Перед выстрелом боеприпас подается в ствольный патронник. Стрелок, используя специальную рукоятку, оттягивает затворную раму назад. Данная процедура называется «передергиванием затвора». Пройдя свободный ход на всю длину, рама своим фигурным пазом взаимодействует с затворным выступом. Она проворачивает его против часовой стрелки. После того как выступы покинут боевые упоры, расположенные на ствольной коробке, произойдет отпирание ствольного канала. Затем рама и затвор начинают совместное движение.
УСМ в автомате Калашникова
Осуществляя сравнение Stg 44 и АК-47, можно заключить, что обе модели стрелкового оружия оборудованы ударно-спусковым механизмом куркового типа. В УСМ автомата Калашникова имеется П-образная боевая пружина. Для ее изготовления используется тройная витая проволока. Спусковой механизм позволяет осуществлять как одиночную стрельбу, так и стрельбу непрерывной очередью. Режим огня переключается при помощи специальной поворотной детали (переключателя). Флажковый предохранитель двойного действия предназначен для запирания спускового крючка и шептала. В результате перекрывания продольного паза между ствольной коробкой и отъемной крышкой движение затворной рамы назад блокируется. Тем не менее это не исключает движения назад подвижных частей необходимого при проверке патронника. Однако, для того чтобы дослать туда следующий боеприпас, данного хода недостаточно.
Ударно-спусковой механизм в модели Хуго Шмайсера: о сходстве с АК-47
В немецкой винтовке также используется курковый тип УСМ.
Оружие рассчитано на стрельбу одиночными и очередями. Спусковая коробка оснащена переводчиком, который регулирует ведение одиночного и автоматического огня. Концы переводчика выходят с двух сторон корпуса в виде двух кнопок. Для удобного использования они имеют рифленую поверхность. Чтобы произвести одиночную стрельбу, переводчик необходимо передвинуть вправо на позицию «E». Автоматический огонь возможен, если переводчик будет стоять на обозначении «D». С целью сделать эксплуатацию немецкой винтовки безопасной, конструктором для оружия был разработан специальный флажковый предохранитель. Расположен он ниже переводчика. Чтобы выполнить блокировку спускового рычага, данный предохранитель следует переместить на позицию «F».
Отличия
Отличие Stg 44 и АК-47 заключается в расположении их возвратных пружин. В немецкой винтовке местом для пружины стала внутренняя часть приклада. Это полностью исключает возможность создания модернизированного образца со складным прикладом.
Из-за конструктивных различий ствольных коробок для моделей предусмотрены разные процедуры сборки-разборки.
Конструкция немецкой винтовки при ее разборке позволяет произвести «переломку» оружия на две части. В одной из них будут ударно-спусковой механизм и приклад, а во второй – ствольная коробка, патронник, ствол, цевье и газоотводный механизм. Подобную схему решили реализовать американские конструкторы в различных модификациях своей штурмовой винтовки М16 – основного стрелкового оружия армии Соединенных Штатов. Автоматы Калашникова оборудованы неотъемными ударно-спусковыми механизмами. Разобрать АК-47 можно без отсоединения приклада.
О боепитании
Отъемный секторный двухрядный магазин Stg 44 рассчитан на 30 боеприпасов. Поскольку магазины были оснащены слабыми пружинами, то немецким солдатам приходилось заряжать винтовки 25 патронами. Только таким образом было возможно обеспечение нормальной подачи боеприпасов. С 1945 года к данной модели были разработаны новые магазины, рассчитанные на 25 боеприпасов. Производились они небольшими партиями. В том же году был создан новый магазин, оборудованный специальным стопором, ограничивающим снабжение 25 патронами.
В АК-47 боепитание осуществляется из коробчатого, секторного двухрядного магазина, емкость которого составляет 30 патронов. Сам магазин представлен в виде корпуса, в котором имеется стопорная планка, крышка, пружина и подаватель. Изначально для автомата Калашникова предназначался магазин, имеющий штампованный стальной корпус. Со временем были созданы пластмассовые изделия из поликарбоната и стеклонаполненного полиамида. Магазинам автомата Калашникова присущи такие качества, как надежность при подаче боеприпасов и высокая «живучесть», даже при грубой эксплуатации. Конструкция, используемая в АК, была скопирована рядом зарубежных оружейных изготовителей.
О прицельных приспособлениях
Немецкая винтовка оснащена секторным прицелом, позволяющим производить эффективную стрельбу на расстоянии до 800 метров. Устройство представлено специальной прицельной планкой, с нанесенными на ней делениями.
Каждое из них рассчитано на дальность 50 метров. Для прорези и мушки предусмотрена треугольная форма.
Дополнительно немецкую винтовку можно оснащать оптическим и инфракрасным прицелом. Использование боеприпасов малой мощности обеспечивает безопасную эксплуатацию оптических приспособлений.
В автомате Калашникова также используется прицельное приспособление, которое относится к секторному типу. Градация на прицельной планке рассчитана до 800 метров. В отличие от немецкой винтовки, «шаг» одного деления соответствует 100 метрам. Дополнительно планка имеет специальное деление, которое обозначается буквой «П», указывающей на то, что оружие установлено на прямой выстрел. Дистанция для ведения такого огня 350 метров. Гривко прицела стало местом для расположения целика с прямоугольной прорезью. Дульная часть ствола оснащена мушкой. Устанавливается та на массивное треугольное основание. Стремясь определить среднюю точку попадания, стрелок может мушку ввинчивать или вывинчивать. Чтобы наладить оружие в горизонтальной плоскости, мушку нужно передвинуть в нужную сторону. Для некоторых модификаций разработаны специальные кронштейны, которые позволяют устанавливать на оружие оптические и ночные прицелы.
О дополнительных приспособлениях
Военная техника, не обеспеченная надежным прикрытием живой силы, становилась очень уязвимой для вражеской пехоты. Та выводила из строя боевую технику при помощи магнитных мин и ручных гранат. Применение во время боя танков и самоходок создает значительную «мертвую зону» — пространство, совершенно не простреливаемое из штатного стрелково-пушечного вооружения противника. Для стрелковой модели Хуго Шмайсера было спроектировано специальное приспособление, позволяющее использовать оружие из укрытия.
Данное устройство представляло собой специальную кривоствольную насадку. Изначально для нее планировалось использовать патрон 7,92х57 мм. Однако для искривленного ствола он оказался чересчур мощным. В итоге данный боеприпас заменили на патрон 7,92х33 мм. Искривление ствола выполнено под углом 90 градусов. Насадка обладает эксплуатационным ресурсом до 2 тыс. выстрелов. Позже были изготовлены аналогичные приспособления с искривлением в 30 градусов.
Автомат Калашникова подобными насадками не располагает. АК-47 комплектуется штык-ножом, что дает возможность эффективно его использовать в условиях рукопашного боя. Изделие монтируется на ствол специальной защелкой. Изначально длина обоюдоострого клинка, оснащенного долом, составляла 20 см. Позже размер был уменьшен до 15 см. Клинок стал использоваться и в хозяйственных целях.
ТТХ «калаша»
Автомат Калашникова имеет следующие параметры:
- Калибр — 7,62 мм. Для оружия разработан боеприпас 7,62х39 мм.
- Длина оружия — 87 см. В зависимости от модификации различаются и размеры АК-47. АКС имеет длину 868 мм.
- Длина ствола оригинала АК-47 составляет 415 мм.
- Вес без боеприпаса — 4,3 кг. Масса АК-47 с полным боекомплектом — 4,876 кг.
- Дальность эффективной стрельбы — не более 800 м.
- В течение одной минуты можно произвести до 600 выстрелов и 400 — очередью.
- В режиме одиночного огня АК-47 за минуту производится от 90 до 100 выстрелов.
- Пуля обладает начальной скоростью 715 м/с.
О тактико-технических характеристиках Stg 44
- Весит оружие 5,2 кг.
- Длина винтовки составляет 94 см.
- Размер ствола — 419 мм.
- Используемый калибр — 7,92 мм.
- Длина боеприпаса — 7,92х33 мм.
- Винтовка работает по принципу отвода пороховых газов с запиранием за счет перекашивания затвора.
- В течение одной минуты с Stg 44 можно произвести до 600 выстрелов.
- Показатель прицельной дальности составляет 600 м.
- Стрельба очередями эффективна с дистанции 300 м, одиночная – с 600.
- Винтовка комплектуется секторным прицелом.
В заключение
Среди любителей стрелкового оружия очень часто ведутся споры о сходстве и различиях советского АК-47 и немецкой штурмовой винтовки. Поводом для дискуссии стало их отдаленное внешнее сходство. Именно на данном факте и акцентируют свое внимание специалисты стрелкового оружия. Во время производства штурмовых винтовок немцами соблюдалась максимальная экономия материалов.
Кроме того, изготовление осуществлялось с применением штампованных металлических деталей. Немецкие винтовки очень удобно держать в руках. Однако нигде не было создано ни одной копии Stg 44. Неудачные попытки осуществлялись в Испании и Латинской Америке. Иная ситуация сложилась с советским АК-47.
Этот автомат, в отличие от штурмовой винтовки, обладает лучшей эргономикой. Копии на автомат Калашникова создаются практически по всему миру и сегодня.
Почему на памятнике Калашникову появился немецкий автомат
- Дарья Напеева
- Русская служба Би-би-си
Cхема расположена на задней части монумента
Скульптор Салават Щербаков, создавший памятник Михаилу Калашникову, в разговоре с Русской службой Би-би-си допустил, что на монументе могла быть по ошибке изображена схема немецкого автомата «Штурмгевер». Он выразил готовность внести правки в композицию, если ошибка будет подтверждена.
Накануне историк Юрий Пашолок на своей странице в «Фейсбуке» сообщил, что заметил на одном из элементов памятника знаменитому советскому оружейнику взрыв-схему немецкого автомата StG 44. Эта схема расположена на задней части монумента, где изображены различные модификации автомата Калашникова.
«Ошибка закрасться могла. Мы советовались со специалистами [при работе над памятником]. Но если появился еще какой-то специалист, который думает по-другому, мы с благодарностью примем от него информацию, если что-то неверно — подправим. Но никакого злого умысла, что кто-то подсунул какую-то козу, чертика или дьявола, такого нет», — заявил Щербаков.
«Ошибиться мог я? Мог. Может он [Пашолок] оказаться неправ? Пока у меня впечатление, что он неправ. Но я с ним не встречался», — добавил скульптор.
Он отметил, что при работе над памятником обращался в музеи и архивы, но «что-то брали и из интернета». «В интернете могли закрасться ошибки, уже было такое», — сказал Щербаков.
«Я думаю, он [указавший на ошибку] патриот, наверняка, поэтому мы с ним найдем общий язык. Может мы что-то даже внесем еще по его совету», — заключил скульптор.
Автор фото, Valery Sharifulin/TASS
Подпись к фото,Салават Щербаков на открытии памятника Калашникову в Москве
То, что на одном из элементов памятника изображена схема «Штурмгевера», подтвердил также эксперт по стрелковому оружию, официальный интернет-представитель концерна «Калашников» Максим Попенкер.
«Я не знаю, почему эта схема там оказалась — из-за чьей-то некомпетентности или по злому умыслу. Но ее нужно оттуда убрать. В идеале — взять «консультантов», которые это пропустили, дать им в руки наждачную бумагу, и пускай стирают дочиста», — написал он в «Фейсбуке».
В работах Щербакова не в первый раз находят ошибки. В 2014 году на памятнике его авторства — «Прощание славянки» у Белорусского вокзала в Москве — была замечена немецкая винтовка «Маузер».
Впоследствии винтовку с памятника спилили.
Полезная ошибка
В Российском военно-историческом обществе (РВИО), выступившем заказчиком памятника Калашникову, уже признали, что ошибка имела место, и пообещали, что она будет исправлена.
«Мы хотим поблагодарить того человека, который заметил этот чертеж, поскольку до сегодняшнего дня специалистами в устройстве автоматов мы не были. И сейчас мы указали на это скульптору Салавату Щербакову. Он находится на месте и собирается эту плиту демонтировать, поскольку действительно он и его подмастерье что-то напутали», — заявил агентству Москва исполнительный директор РВИО Владислав Кононов.
Он добавил, что у заказчика было только одно требование — к той модели автомата, что находится в руках у Калашникова. «Все остальное — полет творческой фантазии скульптора и его помощников, поэтому пусть разбираются, они сейчас будут исправлять эту ошибку», — подчеркнул Кононов.
Вместе с тем он отметил, что произошедший инцидент подтверждает то, что Калашников был самостоятельным конструктором и не опирался на чужие разработки.
«Благодаря ошибке, сделанной по вине скульптора, каждый желающий видит, что StG и автомат Калашникова — это совершенное разные автоматы, и обвинять Калашникова в заимствовании категорически неверно», — заключил директор РВИО.
Калашников против Шмайссера
Версия, согласно которой Калашников скопировал свой автомат с немецкой штурмовой винтовки StG-44 конструкции Хуго Шмайссера, всплывает регулярно и сейчас вновь активно обсуждается в интернете.
Сторонники этой гипотезы указывают на внешнее сходство StG-44 и АК, а также на то, что конструкция советского автомата появилась в то послевоенное время, когда в Ижевске трудилась группа немецких инженеров во главе со Шмайссером.
Автор фото, Getty Images
Подпись к фото,Автомат Калашникова считается самым распространенным стрелковым оружием в мире
Потомственный оружейник Шмайссер, взятый в плен американцами, в 1946 году был принудительно направлен в СССР для передачи опыта.
В 1949-м на вооружение советской армии был принят первый автомат системы Калашникова калибра 7,62 мм, который на Западе называют АК-47.
Несмотря на внешнее сходство, по конструкции StG-44 и АК сильно отличаются. Принципиальные отличия — в конструкции ствольной коробки, устройстве узла запирания и ударно-спускового механизма, устройстве и креплении магазина, переводчика огня и предохранительного устройства.
Эксперты отмечают, что автомат Калашникова получился легче «Штурмгевера», более гибким конструктивно и более надежным, что и сделало его самым распространенным стрелковым оружием в мире.
Немецкие автоматы второй мировой войны stg 44. История первой штурмовой винтовки Sturmgewehr Stg.44
Убойная сила немецкого качества — автомат Штурмгевер 44, которая изменила тактику ведения боя. В конце 30-хх годов наиболее сильные армии мира оснащались двумя видами стрелкового оружия: пистолет-пулемет для ближнего боя и разнотипные винтовки и карабины для позиционного боя.
Характеристики немецкой штурмовой винтовки Штурмгевер
Первые отлично помогали справиться с поставленными задачами военным подразделениям на близкой дистанции, но были бесполезны для ведения огня на расстояние более 500 м. Винтовки имели прицельную и убойную дальность, измеряемую несколькими километрами, но их скорострельность была недостаточной для ведения ближнего боя.
Поэтому возникла необходимость создать оружие, которое заняло бы нишу между ПП и винтовками. И им стала штурмовая винтовка — «штурмгевер» (МГ-44), ставшая образцом для подражания при конструировании современных автоматов. Таким образом, немецкий автомат STG 44 Штурмвегер можно считать прототипом всего современного оружия.
История создания автомата Штурмвегер STG 44 (sturmgewehr)
| Дата | Событие |
| Начало 1940 года | Создание промежуточного патрона 7,92×33 мм Kurz (короткий) |
| Середина 1940 года | Начало разработок нового стрелкового оружия под промежуточный патрон фирмой Вальтер |
| Конец 1940 года | Создание компанией Шмайссера образца нового оружия под промежуточный патрон |
| 1942 год | Полевые испытания двух образцов |
| 1943 год | Принятие на вооружение опытных образцов под маркировкой MP-43A (или MP- 431) |
| 1944 год | Запуск в серию доработанного варианта Шмайссера под маркировкой StG. 44 (MG.44) |
Винтовочные патроны имеют неудобные габариты для использования в автоматическом оружии. Убойная сила пистолетных патронов на расстоянии более 200 м была недостаточной. Разработка промежуточного патрона позволила перейти к созданию принципиально нового оружия для ведения эффективного боя на средней дистанции.
Компания Вальтер начала разрабатывать опытный образец оружия под промежуточный патрон в середине 1940 года по техническому заданию государственного Управления Вооружений.
В конце этого же года компания Хуго Шмайссера представила уже готовый образец «гевера» (Sturmgewehr stg 44), который был еще достаточно сырым, но уже имел положительные отзывы специалистов.
В 1942 году прошло полевое испытание образцов от двух конкурирующих фирм. Оружие компании Вальтер оказалось довольно сложным в устройстве, капризным и не очень удобным в обращении.
Одобрение получил штурмгевер разработки Шмайссера с условием устранения выявленных мелких недочетов.
в этом году в серию запустили штурмовую винтовку под маркировкой StG.44
В 1943 году в некоторые подразделения на Восточном фронте поставлена опытная партия МР-43А для испытаний в боевых условиях. И как итог — запуск в серию в 1944 году под маркировкой StG.44 («штурмгевер 44» — штурмовая винтовка 44).
Тактико-технические характеристики винтовки
| Параметр | Значение |
| Тип патрона | 7,92×33 мм Kurtz |
| Калибр, мм | 7,92 |
| Масса без патронов, кг | 4,6 |
| Масса с патронами, кг | 5,22 |
| Обща длина, мм | 940 |
| Длина ствола, мм | 419 |
| Нарезы ствола | правосторонние, 4 шт |
| УСМ | ударниковый тип |
| Принцип перезарядки | отводом пороховых газов |
| Скорострельность, выстр/мин | 500 |
| Тип предохранителя | флажковый с левой стороны в верхней части пистолетной рукояти |
| Прицел | мушка с намушником, наличие крепления для оптического прицела |
| Прицельная дальность, м | 800 |
| Эффективная дальность, м | 300 |
| Начальная скорость пули, м/с | 685 |
| Боепитание | отъемный магазин на 30 патронов |
Конструкция и устройство
Основная новаторская идея, реализованная в этом оружии, заключается в использовании пороховых газов для перезарядки патрона.
Для этого служит газоотводная трубка, а перекос затвора производит запирание.
Фото Штурмвегер. Схема неполной разборки StG.44
Регулирование газовой каморы не предусмотрено. Снятие ее заглушки со вспомогательным штоком осуществляется специальной выколоткой при чистке оружия. Стебель затвора объединен с газовым поршнем.
УСП куркового типа позволяет вести огонь как одиночными выстрелами, так и очередями. Возвратная пружина помещается в прикладе, что не позволяет создать модификацию без приклада.
Схема-разрез Штурмгевер СТГ 44 — Фото
Основной прицел мушковый, есть направляющие для крепления оптического прицела. Но заменять обычный на оптический в боевых условиях не было нужды — эффективность у них практически одинаковая.
МП 44 автомат, фото со стандартным прицелом для StG.44
Питание штурмгевера обеспечивалось съемным двухрядным магазином на 30 патронов. Из-за слабости его пружины в реальных условиях его заряжали на 5 патронов меньше.
Из недостатков конструкции следует отметить следующие:
- прицельные приспособления оказались неудачными — не обеспечивали желаемую точность на средних и больших дистанциях;
- сравнительно большой вес;
- слабая ствольная коробка;
- низкая упругость магазинной пружины;
- цевье не очень удобное для стрелка.
Перечисленные недостатки являются следствием «сырости» оружия. Их устранением конструкторы в Германии занимались вплоть до конца войны.
Sturmgewehr 44 и автомат Калашникова
Есть мнение, что свой автомат Калашников скопировал со Шмайссер СТГ 44, есть доводы «за» и «против» этого предположения. Визуальное сравнение показывает, что компоновка и общий вид у них похожи, но есть существенные различия в устройстве. Общим является идея использования промежуточного патрона и отвода пороховых газов для перезаряда.
Еще один факт, который заставляет задуматься. После капитуляции немецко-фашистских войск Хуго Шмайссер, создатель штурмгевера, работал в конструкторском бюро, в Ижевске. Калашников в это время созидал свое творение в Коврове, но несколько раз был в командировке в Ижевске.
Подтвержденных данных нет о том, встречался ли он со Шмайссером или нет. Возможно, что присмотревшись к Sturmgewehr 44, Калашников проконсультировался со своим немецким коллегой по некоторым вопросам.
В то же время известно, что руководителем Калашникова был известный советский оружейный конструктор Судаев, разработавший свою версию автомата с газоотводной трубкой, макет которого видно на снимке ниже.
Из существенных различий между АК-47 и StG.44 нельзя не упомянуть следующие:
- величина и расположение возвратной пружины;
- тип запирания ствола;
- расположение рукоятки затвора,
- принцип разборки.
Использовала ли техническая группа Калашникова детище Шмайссера как основу для создания АК-47 или нет, остается только догадываться. Но две главные идеи, позволившие создать стрелковое оружие нового поколения, немецкий конструктор реализовал в своем оружии раньше — использование промежуточного патрона и отвода порохового газа для перезаряда.
Модификации винтовки Штурмвегер
Времени на доводку и создание модификаций у германских конструкторов практически не было.
Появление штурмгевера перед окончанием Второй мировой войны привело к тому, что официальных модификаций у него не появилось (если не считать современные образцы для страйкбола).
Можно отметить, что были придуманы и изготовлены опытные образцы специальных приспособлений — насадок для стрельбы из укрытий («кривой» ствол) и инфракрасный прицел для ведения огня ночью. «Кривые» стволы имели очень малую точность стрельбы, практической пользы от них не было.
Штурмгевер — фото с дульной насадкой — «кривой ствол» для стрельбы из-за угла
А инфракрасные прицелы имели два недостатка, не давшие им «зеленый свет» для широкого применения: дальность прицельного огня всего до 100 м и необходимость ношения дополнительного ранца с аккумулятором. И при большой влажности их изображение было сильно размытым. Приходилось использовать влагомер для коррекции прицельной стрельбы.
Штурмгевер 44 — фото с прицелом ночного виденья с питающей батареей
Были даже попытки применить подствольный гранатомет, но они не увенчались успехом — эффективных боеприпасов еще не было разработано в то время.
Достоинства и недостатки
Достоинства следующие:
- простота конструкции и механики — возможность в короткий срок изготовить большое количество;
- хорошие боевые качества при ведении огня на средней дистанции;
- высокий темп стрельбы;
- эргономика и компактность;
- малое количество запчастей в боевых частях;
- простая инструкция по применению, которую можно освоить без специальной подготовки.
Но есть у Sturmgewehr 44 и ряд недостатков, которые исправить у немцев просто не было времени:
- неудачные варианты прицела, как мушкового, так и дополнительного оптического;
- неудобность цевья — при интенсивном огне оно нагревалось, обжигало руки и требовалась аптека для стрелка;
- слабая возвратная и магазинная пружины;
- непрочное соединение приклада — в рукопашном бою оно часто ломалось, а просверливать для дополнительного крепления приклада не было смысла, так как нарушалась работа возвратной пружины;
- много штампованных деталей, которые гнулись при ударах — функционирование оружия становилось проблематичным.
Уникальная и крайне редкая вещь охолощенная штурмовая винтовка (автомат) Немекого производства схп мп 44 или стг 44 sturmgewehr — Stg 44 Штурмгевер. Охолощен заводом Молот оружие.Номер 5793. Калибр холостого 7.62х39мм. История штурмовой винтовки Stg 44 началась с разработки фирмой «Polte AG» (Магдебург) промежуточного патрона 7,92×33 мм уменьшенной мощности для стрельбы на дистанции до 1000 м, в соответствии с требованиями, выдвинутыми HWaA (Heereswaffenamt — Управление вооружений вермахта).
В 1935-1937 гг. были проведены многочисленные исследования, в результате которых первоначальные тактико-технические требования HWaA к конструкции оружия под новый патрон были переработаны, что привело к созданию в 1938 году концепции легкого автоматического стрелкового оружия, способного одновременно заменить в войсках пистолеты-пулемёты, магазинные винтовки и ручные пулемёты. 18 апреля 1938 года HWaA заключило с Хуго Шмайссером, владельцем фирмы «C.G. Haenel Waffen und Fahrradfabrik» (г. Зуль, Тюрингия), контракт на создание нового оружия, получившего официально обозначение MKb (нем. Maschinenkarabin — автоматический карабин). Шмайссер, возглавлявший конструкторскую группу, передал первый опытный образец автомата в распоряжение HWaA в начале 1940 года.
В конце этого же года контракт на проведение исследований по программе MKb. получила фирма Walther под руководством Эриха Вальтера. Вариант карабина этой фирмы был представлен офицерам отдела артиллерийско-технического снабжения HWaA в начале 1941 года.
По результатам стрельб на полигоне в Куммерсдорфе автомат Вальтера показал удовлетворительные результаты, однако доводка его конструкции продолжалась в течение всего 1941 года. В январе 1942 года HWaA потребовало от фирм «C.G. Haenel» и «Walther» предоставить по 200 карабинов, получивших обозначения MKb.42(Н) и MKb.42(W) соответственно.
В июле состоялась официальная демонстрация опытных образцов обеих фирм, по результатам которой HWaA и руководство Министерства вооружений остались в уверенности, что доработки автоматов закончатся в самое ближайшее время и уже в конце лета начнётся производство. Планировалось изготовить 500 карабинов к ноябрю, а к марту 1943 года довести ежемесячное производство до 15 000, однако после августовских испытаний HWaA внесло новые требования в ТТЗ, что ненадолго задержало начало производства. По новым требованиям на автоматах должен был быть смонтирован прилив для штыка, а также иметься возможность крепления ружейного гранатомёта. В дополнение к этому у фирмы «C.
G. Haenel» возникли проблемы с субподрядчиком, а у «Walther» — с налаживанием производственного оборудования. В результате, к октябрю не был готов ни один экземпляр MKb.42.
Производство автоматов росло медленно: в ноябре «Walther» изготовила 25 карабинов, а в декабре — 91 (при планировавшемся ежемесячном производстве 500 штук), но благодаря поддержке Министерства вооружений фирмам удалось решить основные производственные проблемы, и уже в феврале план производства был превышен (1217 автоматов вместо тысячи). Некоторое количество MKb.42 приказом министра вооружений Альберта Шпеера отправилось на Восточный фронт для прохождения войсковых испытаний. В ходе испытаний было выявлено, что более тяжёлый MKb.42(Н) хуже сбалансирован, но надёжнее и проще конкурента, поэтому HWaA отдало своё предпочтение именно конструкции Шмайссера, однако потребовало произвести в ней некоторые изменения.
Является настоящим немецким «Шмайсером», а не разработанный Генрихом Фольмером пистолет-пулемёт МП 38/40, который нам часто показывают в кинолентах о Великой Отечественной.
Именно эта винтовка стала прототипом легендарного автомата Калашникова и неменее знаменитой FN FAL, бельгийской штурмовой винтовки. Именно на нем уже имелось штатное место для оптического прицела, подствольного гранатомёта и других навесных устройств. Благодаря этому оружию в современной военной терминологии появились обозначения «промежуточный патрон» и «штурмовая винтовка». Все эти высказывания являются чистой правдой!
Создания данного оружия берет начало ещё до ІІ мировой войны, с момента разработки в 30-х годах прошлого века 7.92×33-мм «промежуточного патрона» (7.92mm Kurz). Данный патрон был средним по мощности между патроном к пистолету (9х19mm «parabellum») и патроном к винтовке (7,92х57mm).
Этот патрон разрабатывался по инициативе немецкой оружейной фирмы Полте (Polte), а не по заказу немецкого военного ведомства. В 1942 году германским управлением вооружений HWaA фирмам Вальтер и Хенель был передан заказ на разработку оружия под данный патрон.
В результате были созданы образцы автоматического оружия, которые получили название MaschinenKarabiner (с немецкого — автоматический карабин).
Образец, который создала фирма Хенель, обозначался MKb.42(H), а образец фирмы Вальтер, соответственно, Mkb.42(W).
По итогам испытаний было принято решение развивать конструкцию, которую разработала фирма Хенель. Разработка велась под руководством легендарного немецкого оружейника Хуго Шмайсера. В конструкцию внесли существенные трансформации, например, конструкция УСМ была взята с модели фирмы Вальтер.
Дальнейшие работы по разработке автоматического карабина проходили уже под обозначением MP 43 (MaschinenPistole, с немецкого — пистолет-пулемёт). Изменение названия разработки произошло по причине того, что Гитлер был против массового выпуска автоматического оружия, ссылаясь на то, что тогда миллионы патронов для винтовок на складах останутся неиспользованными. Не изменила плохого отношения Гитлера к новым образцам автоматического оружия и демонстрация возможностей автоматического карабина. Дальнейшая разработка данного оружия велась под личным контролем рейсхминистра вооружений Германии Альберта Шпеера, втайне от фюрера.
И всё же новейшее оружие было крайне необходимо Германии. Огневая мощь пехоты Вермахта к середине войны уже оказывается существенно меньше огневой мощи пехоты советской армии, которая вооружена в основном пистолетом-пулемётом Шпагина. Данный факт требовал либо производства большого количества громоздких и неудобных ручных пулемётов, либо начать серийный выпуск автоматических карабинов, у которых эффективная дальность ведения огня составляла до 500 м против 150 м у ППШ. Это же привело к изменению отношения Гитлера и всей верхушки Третьего рейха к автоматическому оружию. Уже в начале 44-го года начинается серийное производство нового образца стрелкового оружия, получившего наименование MP 44. Данным оружием в первую очередь вооружались элитные части Вермахта. Одновременно модернизируется боеприпас для MP 44: «Pistolen-Part.43m. E» — патрон образца 1943 г. стал уже сильно похож на нынешний автоматный патрон, в пуле которого был стальной сердечник.
В октябре 44-го года образец получил обозначение, выбранное лично Гитлером, StG.
44 (Sturmgewehr.44, с немецкого — штурмовая винтовка образца 1944 года). Обозначение «штурмовая винтовка» так прижилось к этому типу стрелкового оружия, что в настоящее время все образцы стрелкового оружия, которые имеют аналогичные показатели, называют штурмовыми винтовками.
StG.44 (Sturmgewehr.44, с немецкого — штурмовая винтовка образца 1944 года)
Автоматический карабин Sturmgewehr.44 являлся индивидуальным стрелковым оружием, которое построено по принципу автоматики верхнего отвода части пороховых газов, приводящих в движение газовый поршень. Запирание канала ствола производилось перекосом затвора вниз, за выступ в ствольной коробке. Ствольную коробку делали из штампованного стального листа. Ударно-спусковой механизм с пистолетной рукояткой присоединялся к ствольной коробке и при неполной разборке складывается вперед-вниз. Приклад делался деревянным, крепился к ствольной коробке и снимался при разборке. Внутри приклада располагалась возвратная пружина.
Ударно-спусковой механизм винтовки позволял вести автоматический и одиночный огонь.
StG.44 имела секторный прицел, независимые переводчик режимов огня и предохранитель, рукоятка затвора располагалась слева и при стрельбе двигалась совместно с затворной рамой. Для присоединения винтовочного гранатомета на дульном срезе ствола сделана резьба. Кроме того, Stg.44 могла быть оборудована специальным кривоствольным устройством, которое предназначалось для стрельбы из окопов, танков или других укрытий.
Sturmgewehr.44 имела следующие ТТХ
Калибр оружия — 7,92 мм.
Длина винтовки — 940 мм.
Длина ствола — 419 мм.
Масса Sturmgewehr.44 без патронов 4,1 кг, или 5,22 кг с полным магазином на 30 патронов.
Темп стрельбы около 500 в/мин.
Емкость магазинов была на 15, 20 и 30 патронов.
Начальная скорость пули около 650 м/с.
Достоинства Sturmgewehr.44. Винтовка эффективно стреляет очередями на дальность до 300 м и одиночными выстрелами на дальность до 600 м. Это больше чем в два раза выше, чем у ППШ. Для снайперов была построена винтовка МР-43/1, которая позволяла вести прицельный огонь до 800 метров. На фрезерованное крепление можно было устанавливать четырёхкратный оптический прицел или ночной инфракрасный прицел ZG.1229 «Вампир». При стрельбе отдача была почти в 2 раза ниже, нежели у карабина Mauser-98K. Это повышало точность и комфортность стрельбы.
Ее недостатки. Во-первых, это большая масса. Винтовка почти на килограмм была тяжелее карабина Mauser-98K. Деревянный приклад нередко ломался в ходе рукопашного боя. Пламя, которое вырывалось из ствола при стрельбе, очень сильно демаскировало стрелка. Длинный магазин и высокие прицельные приспособления при стрельбе лёжа заставляли стрелка высоко поднимать голову, это существенно увеличивало его профиль. В целях уменьшения высоты оружия изготавливались магазины емкостью 15 или 20 патронов.
Всего в годы ІІ мировой войны было изготовлено более 400 тысяч автоматических карабинов Stg.44, MP43, MP 44.
Автомат был дорогим трофеем не только у советских войск, но и у союзников. Имеются документальные подтверждения применения данного оружия солдатами Советской армии в ходе штурма Берлина.
По окончании войны автоматы Sturmgewehr.44 использовались полицией ГДР и армией Чехословакии. В Югославии винтовки продержались на вооружении ВДВ до 70-х годов прошлого века.
Кроме того, штурмовая винтовка, которую создал Хуго Шмайсер, оказала большое действие на послевоенное развитие стрелкового оружия. Так, конструкция бельгийской FN FAL и автомата Калашникова были если не скопированы, то сделаны по схеме, которая очень похожа на Stg.44. Также сильно похож на Sturmgewehr.44 современный штатовский автоматический карабин M4.
Американский телеканал «Милитари», который составил рейтинг 10-ти лучших винтовок прошлого века, поставил штурмовую винтовку Sturmgewehr.44 на почётное 9-е место.
На памятнике Михаилу Калашникову , открытому 19 сентября 2017 года в Москве, военный эксперт Юрий Пашолок разглядел взрыв-схему немецкой штурмовой винтовки StG 44, разработанной в 1944 году Хуго Шмайссером и внешне напоминающей вышедший позже автомат Калашникова.
Скульптор Салават Щербаков , автор памятника, сообщил радиостанции «Говорит Москва», что
Это сообщение совпало с вновь активировавшимся (в связи с открытием памятника) обсуждением о том, что автомат Калашникова якобы может быть разработан именно Шмайссером, который после войны недолгое время жил в СССР, либо «скопирован» с StG 44 (аббревиатура переводится как Sturmgewehr, то есть «Штурмовая винтовка образца 1944 года»). Обсуждение этой темы регулярно начинаются с новой силой несмотря на то, что оружейные специалисты многократно указывали на принципиальные различия в устройстве этих автоматов, подчеркивая, что причиной сравнения является отдаленное внешнее сходство оружия.

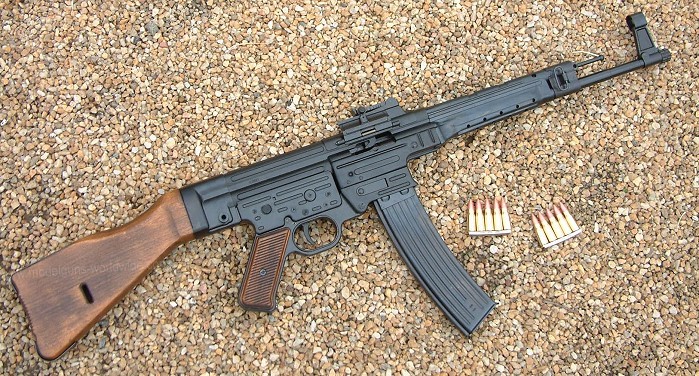

Винтовка StG 44. Фото: Public Domain
В чем различия?
Способ запирания затвора
АК и StG 44 отличаются по важнейшему для конструкции оружия признаку — способу запирания затвора. У АК запирание происходит поворотом затвора вокруг продольной оси, у StG 44 — перекосом затвора в вертикальной плоскости. Способ запирания затвора является ключевым элементом всей конструкции, но мало знаком обычным людям, не разбирающимся в строении оружия. Таким образом непонимание значимости этого отличия влияет на мнение о сходстве разных типов автоматов и винтовок друг с другом.
Ствольная коробка
У автомата Калашникова состоит из собственно ствольной коробки с сечением в виде перевёрнутой буквы П с загибами в верхней части, по которым движется затворная группа, и её крепящейся сверху крышки, которую необходимо снять для разборки. У StG 44 трубчатая ствольная коробка имеет верхнюю часть с замкнутым сечением в виде цифры 8, внутри которой смонтирована затворная группа, и нижнюю, служащую коробкой ударно-спускового механизма (УСМ). Отличия в конструкции ствольной коробки ведут к разной процедуре разборки и сборки оружия.
Компоновка, порядок разборки
Также различаются компоновка и, как следствие, порядок разборки этих автоматов. StG 44 конструктивно предполагает «переломку» оружия на две части, одна из которых состоит из УСМ и приклада, а другая — из ствольной коробки, патронника, самого ствола, цевья, газоотводного механизма и т.
д. Эта схема StG 44 почти в том же виде была реализована затем в конструкции винтовки М16, различные модификации которой являются основным стрелковым оружием армии США.
В АК ударно-спусковой механизм (УСМ) не отъёмный, для разборки не требуется отсоединять приклад, а возвратный механизм полностью размещен в ствольной коробке.
Крепление магазина
Отличается и крепление магазина. У StG — достаточно длинная приёмная горловина, у АК магазин просто вставляется напрямую в окно ствольной коробки.
Переводчик огня и предохранительное устройство
Также разнятся у немецкого и советского автоматов переводчик огня и предохранительное устройство: StG имеет отдельные двусторонний переводчик видов огня кнопочного типа и расположенный слева предохранитель в виде флажка, АК — расположенный справа переводчик-предохранитель.
«Автомат Калашникова и STG 44 с технической точки зрения различаются очень многим. Это две разные системы: и по оружию, и по патронам.
В Германии раньше, чем в других странах, изобрели новый тип оружия, который у нас называется автоматом. Это индивидуальное автоматическое оружие под патрон промежуточной мощности.
Опытные образцы, проходившие пусковые испытания, в 1942-1943 годах попадались советским солдатам в качестве трофеев. Это не стало стартом работы над автоматом в нашей стране, но позволило ускорить их. Копированием не занимались. Оба имеют автоматику на основе отвода пороховых газов. Оба могут стрелять очередями и одиночными выстрелами. Но это не означает их близкого родства. Калашников заново разработал и патрон, и оружие. Достаточно положить рядом два патрона, и будет заметна разница. Также достаточно провести неполную разборку двух автоматов, и будут видны отличия.
Автомат Калашникова гораздо легче, чем германский. Система запирания у АК поворотом затвора на два упора, у STG 44 — перекосом затвора.
Немцы при выпуске автомата старались максимально экономить на материалах, широко использовали штампованные металлические детали, из-за этого оружие в руках держать не очень удобно.
У АК эргономика лучше. Ни одна из германских разработок — ни опытные, ни сам STG 44 — впоследствии нигде не копировались. Были попытки скопировать это оружие в Испании и Латинской Америке, но безрезультатно. А автомат Калашникова копируется до сих пор», — заявил АиФ.ru специалист по огнестрельному оружию, историк, писатель Семен Федосеев .
19 сентября в Москве, на пересечении Садового кольца и Долгоруковской улицы, был открыт памятник , изобретателю самого известного в мире автомата. Эта дата пришлась на День Оружейника, праздник, учреждённым В.В. Путиным по инициативе самого Калашникова.
Через пару дней после открытия специалисты в сфере военной истории обнаружили, что на постаменте памятника изображена взрыв-схема StG 44 (Sturmgewehr 44 , немецкой штурмовой винтовки конструкции Хуго Шмайссера, оружейника Третьего рейха).
В интернетах «всплыл» старый спор о заимствовании Калашниковым для своего автомата деталей и узлов от StG 44 . Напомним — комментаторы-критики, в 99,9% случаев оказывающиеся непростительно далёкими от оружейной темы, указывают на внешнее сходство АК и StG 44 как на неоспоримое доказательство того, что российское оружие «слизано» с немецкой винтовки.
Однако если взглянуть на внутренние части и схему работу обеих винтовок, то видны принципиальные различия. В каких же отношениях находятся автомат Калашникова и Sturmgewehr 44 ?
Максим Попенкер, официальный представитель концерна «Калашников», опубликовал на сайте Kalashnikov.Media статью, хорошо отвечающую на этот вопрос. Итак…
1. Кто такой Хуго Шмайссер и почему его часто поминают рядом с Калашниковым?
Хуго Шмайссер (Hugo Schmeisser, 1884-1953) — немецкий конструктор оружия и предприниматель, потомственный оружейник. Прославился разработкой нескольких ранних автоматических пистолетов для фирмы Bergmann, одного из первых серийных пистолетов-пулеметов МР 18 (его приоритет не без оснований оспаривают итальянцы с OVP-1918 и Beretta-1918). В контексте отечественной истории оружия Шмайссера чаще всего поминают в связи с разработкой автоматов под промежуточный патрон. Действительно, в 1943 году Красная Армия получила в качестве трофея немецкий автомат Mkb 42(H) конструкции Шмайссера под промежуточный патрон 7.
9х33, что привело к созданию в 1943 году собственного промежуточного патрона 7.62х41 с несколько лучшей, чем у немцев, баллистикой и развертыванию активных работ над оружием под этот боеприпас.
Тут надо особо отметить, что, когда Шмайсер еще занимался в Германии налаживанием массового производства своего модифицированного автомата Stg 44 , в СССР шли работы по созданию целого семейства оружия под промежуточный патрон — карабинов с ручной перезарядкой и самозарядных, автоматов и ручных пулеметов. Уже летом 1945 года, когда захваченный американцами в апреле 1945 года Шмайссер еще сидел в их плену, в СССР начались войсковые испытания автомата Судаева АС-44 под патрон 7.62х41. Параллельно с ним начались испытания и самозарядного карабина Симонова СКС под тот же патрон. В 1946 году Шмайссер вместе с группой других немецких инженеров был отправлен в СССР для передачи немецкого опыта.
Напомню, в те времена это было нормальной практикой — первые советские реактивные самолеты имели двигатели немецкой конструкции, первый Ижевский послевоенный мотоцикл ИЖ-350 был копией немецкого DKW 350, французы на своих заводах собирали пистолеты Вальтера для своей полиции из трофейных деталей и по трофейной документации, а все американские космические ракеты вплоть до «лунника» Сатурн-5 были сделаны под руководством бывшего штурмбанфюрера СС Вернера фон Брауна.
2. Что известно о сотрудничестве Шмайссера и Калашникова?
По большому счету ничего. Михаил Тимофеевич работал над своим автоматом в городе Ковров и на Щуровском полигоне в Подмосковье, принимая участие в конкурсах на новый автомат 1946 и 1947 годов наравне со многими другими конструкторами, так или иначе оказавшими заметное влияние на окончательный вариант автомата АК-47 после неудачи с АК-46. В частности, тут стоит отметить туляка Булкина с его автоматом ТКБ-415, являвшегося одним из главных конкурентов Калашникова на последнем этапе конкурса 1947 года.
В Ижевск, где с 1946 года пребывал Хуго Шмайссер с группой своих бывших соотечественников, Калашников приехал в начале 1948 года уже с более или менее готовой конструкцией автомата АК для постановки ее на серийное производство.
Еще нужно отметить, что конструкция нового автомата на тот момент являлась секретной, а немецкие инженеры, работавшие в Ижевске, допуска к секретным работам не имели. Вообще, в открытом доступе в музее ИЖМАШ в Ижевске имеется достаточно большой объем документов по работе там группы немецких оружейников, включая личные характеристики на них, из которых следует, что Шмайссер, в отличие от ряда других своих коллег, также оказавшихся в советском плену (таких как Грюнер, например), не проявлял особого рвения в помощи победителям и занимался не слишком серьезными разработками вроде нового пистолета-пулемета или магазинов к оружию.
Можно предполагать, что Шмайссер мог передать советским инженерам какие-то данные по технологии штамповки деталей оружия из листовой стали, но документальных подтверждений этому пока не найдено.
3. Является ли совпадением сходство конструкций между Stg-44 и АК-47?
Если говорить о внешнем сходстве — то да, StG 44 и АК-47 похожи. Как похожи друг на друга любые другие схожие по назначению единицы оружия.Если говорить о внешнем сходстве, то тут уместно вспомнить инженерную поговорку о том, что форма определяется функцией. Одно назначение диктует схожесть внешнего вида, при этом нужно отметить, что аналогичную StG 44 общую компоновку (штампованная конструкция, отдельная пистолетная рукоятка, отъемный коробчатый магазин, откидной вниз на шарнире блок ударно-спускового механизма с рукояткой) имел скажем пистолет-пулемет Судаева образца 1942 года. С другой стороны, схожую с АК компоновку (как внешне, так и внутренне) имела автоматическая винтовка (ручной пулемет) американца Льюиса (Lewis machine rifle) 1923 года — в этой системе также имелась газоотводная автоматика с верхним расположением газового поршня с длинным ходом и запирание поворотным затвором.
Если говорить чисто об устройстве автоматики и компоновке внутренних узлов, то тут тоже различий между системами Калашникова и Шмайссера гораздо больше, чем совпадений.
Что касается StG 44 , то его компоновка с откидным вниз узлом УСМ, возвратной пружиной в прикладе, газовым поршнем с длинным ходом и характерным запиранием перекосом затвора в вертикальной плоскости имела более чем случайное сходство с устройством чешского ручного пулемета ZB Vz.26. Особенно это сходство было заметно в раннем варианте немецкого автомата Mkb 42(H), впрочем, и в «Штурмгевере» 1944 года чешские «уши» торчат самым очевидным образом.
Автомат Калашникова по устройству узла запирания и ударно-спусковому механизму базируется на американской системе Гаранда М1 (что подтверждал в своих мемуарах и сам Михаил Тимофеевич). Концепция «вывешивания» затворной группы с большими зазорами для обеспечения высокой надежности при загрязнении была ранее применена Судаевым в его автомате АС-44, конструкция ствольной коробки с отдельной крышкой и характерным решением возвратной пружины ранее были реализованы в автомате Булкина ТКБ-415.
Если говорить кратко, то и Шмайcсер, и Калашников занимались решением одной и той же инженерной задачи (то есть созданием оружия на уже известных принципах и под схожие требования), но подходы у них были принципиально разные, как и результаты — автомат Калашникова получился заметно легче «штурмгевера», более гибок конструктивно (для StG 44 создание варианта со складным прикладом вылилось бы в серьезную переделку конструкции из-за расположенной в прикладе пружины), а главное — гораздо более надежен.
Именно поэтому, невзирая на известность, StG 44 после войны всерьез не копировали в других боевых образцах, а вот АК стал одним из самых успешных, массовых и копируемых образцов не только в своем классе, но и вообще среди всего боевого стрелкового оружия 20 века.
Для более искушенных наших читателей — полная разборка StG 44. Кто хорошо знаком с устройством автомата Калашникова — увидят отличия в системах этих винтовок.
С памятника Калашникову уберут схему немецкой винтовки
На торжественно открытом в Москве памятнике конструктору стрелкового оружия Михаилу Калашникову обнаружен элемент с чертежом немецкой штурмовой винтовки StG 44, разработанной в 1944 г.
и состоявшей на вооружении вермахта и СС. Как сообщает «Интерфакс», об этом в Facebook сообщил военный историк Юрий Пашолок. Он опубликовал на своей странице фотографию этой детали памятника и взрыв-схему StG 44. Автор памятника скульптор Салават Щербаков готов демонтировать этот элемент с барельефа, сообщил «Интерфаксу» исполнительный директор Российского военно-исторического общества (РВИО) Владислав Кононов. РВИО было заказчиком памятника. Кононов добавил, что специалисты подтвердили, что действительно на памятнике изображена схема немецкой винтовки.
В АО «Концерн «Калашников»» (входит в ГК «Ростех») заявили, что специалисты предприятия «не осуществляли авторский надзор скульптурной композиции и не привлекались в качестве консультантов». Как сказала агентству представитель концерна София Иванова, эксперты готовы проконсультировать создателей памятника.
Скульптор Щербаков выразил готовность исправить ошибку, если она действительно подтвердится. Он объяснил агентству «Москва», что ему сложно общаться в социальных сетях, так как он «больше работает с глиной, чем с компьютером».
«При этом кто-то говорит, что этого специалиста из соцсетей на самом деле не существует. Если же специалист есть и он прав, то мы будем очень благодарны и внесем те или иные исправления», — добавил он.
Схема немецкой штурмовой винтовки StG 44
«У нас изображено семь автоматов, восьмой автомат в руках у Михаила Калашникова. Кроме того, у нас изображены слесарные и чертежные инструменты. Если же ошибка будет, мы ее исправим. Сейчас самое главное — отделить происходящее от политической трескотни», — сказал Салават Щербаков.
РВИО благодарно историку, который заметил ошибочный чертеж, заявил руководитель организации. Он заверил, что скульптор уже прибыл на место и «демонтирует эту плиту, поскольку действительно, по мнению специалистов, это схема немецкого оружия». У РВИО было одно пожелание к оружию — автомат, который в руках у Калашникова, должен был представлять один из первых образцов, объяснил Кононов. «Все остальное, что касается барельефа и прочего, — это полет творческой фантазии скульптора, художника.
К сожалению, вкралась эта ошибка», — отметил он.
Благодаря ошибке Щербакова «развенчан миф о том, что Калашников заимствовал какие-то идеи у своих иностранных коллег, в первую очередь у немецкого конструктора Шмайссера», считают в РВИО. «Благодаря сопоставлению схем все теперь видят и знают, что автомат Калашникова — это совершенно иное устройство», — заявил Кононов.
Памятник Калашникову торжественно открыли на пересечении Садовой-Каретной и Долгоруковской улиц 19 сентября. На церемонии министр культуры Владимир Мединский назвал Калашникова культурным брендом России. Также в церемонии участвовал руководитель «Ростеха» Сергей Чемезов.
Монумент представляет собой скульптурную композицию. Одна ее часть — пятиметровая фигура конструктора с автоматом в руках, Калашников стоит на 4-метровом постаменте.
Немецкий Sturmgewehr 44 Второй мировой войны — StG 44
Немецкая штурмовая винтовка Sturmgewehr 44 времен Второй мировой войны, сокращенно StG 44, была разработана в начале 1940-х годов.
Эта винтовка широко использовалась немецкими военными после того, как она поступила на вооружение в 1943 году, и некоторые считают ее одной из лучших винтовок всех времен. Многие историки называют Sturmgewehr 44 самой первой современной штурмовой винтовкой. Ранними версиями StG 44, находившимися на стадии разработки, являются MP 43 и MP 44. Хотя эти две более ранние версии являются развитием одного и того же оружия, между ними существует ряд различий.
В галерее огнестрельного оружия и боеприпасов Музея истории вооруженных сил выставлен Sturmgewehr 44. В этом районе находится множество впечатляющих образцов оружия времен Войны за независимость.
В основу конструкции StG44 легли как карабин-пулемет, так и автоматическая винтовка. Название штурмового оружия было выбрано намеренно, так как оно означает «штурмовая винтовка». Обозначение термина «штурмовая винтовка» привело к переводу этого вида оружия на английский язык.
Краткий обзор истории StG 44
В начале Второй мировой войны оружие, использовавшееся немецкой армией, было сравнимо с вооружением других вооруженных сил – комбинация винтовок с продольно-скользящим затвором и другой формы легких или средних пулеметов.
Однако немцы, в отличие от большинства пехотинцев, делали упор на использование пулемета в качестве основного оружия.
также оказались более контрпродуктивными в тесных помещениях, например, в бронетранспортере. В результате были выпущены пистолеты-пулеметы, но они оказались менее эффективными и не такими точными на дистанциях более 100 метров. По мере эскалации войны необходимость в оружии с промежуточными патронами стала очевидной, и в 1941 году был выбран Polte 8 x 33 мм Kurzpatrone. Были внесены некоторые модификации, в том числе винтовочный патрон, который был заменен на 7.92 х 33 мм.
После Второй мировой войны
После войны дизайн StG 44 произвел фурор во всем мире. После войны Россия начала производить АК-47, а позже США начали производить M16 и его варианты. Использование оружия с менее мощными снарядами уже началось на Западе с M1 Garand и Springfield.
Sturmgewehr 44 продолжали использоваться Национальной народной армией Восточной Германии.
Однако со временем его заменили вариантами АК-47.Несколько стран продолжали использовать StG 44 вплоть до 1980-х годов.
Технические характеристики штурмовых винтовок StG44
- История обслуживания: с 1943 по 1945 год
- Разработано: 1942
- Общее количество построено: приблизительно 426 000
- Картридж: 7,92 x 33 мм Kurz
- Затвор: газовый, поворотный затвор
- Скорострельность: от 550 до 600 выстрелов в минуту
- Эффективная дальность: 300 метров для автомата .
600 метров для полуавтомата
Немецкий Sturmgewehr 44 — StG 44 — в основном использовался во время Второй мировой войны, но он действительно появлялся в конфликтах после 1945 года по всему миру, а совсем недавно, в августе 2012 года, около 5000 единиц обозначения MP44 были обнаружены Свободной сирийской армией. — все они оказались в хорошем состоянии.
German STG 44 WWII Machine Gun Sturmgewehr $28,750
Описание: Это выдающийся образец чрезвычайно редкой, полностью оригинальной и неизмененной нацистской штурмовой винтовки STG44 (SturmGewehr 44) времен Второй мировой войны со всеми соответствующими номерами, в комплекте с одним поздним военным MP44.
отмеченный журнал. Винтовка STG44 select fire была продолжением серии оружия MP44, которая была разработана для серийного производства с использованием нескольких штампованных листов и сварных стальных деталей. Эта серия штурмовых винтовок была разработана, чтобы дать немецкому солдату больше огневой мощи за счет использования более короткого и легкого калибра 7.Патрон 92×33 мм Kurz в магазине на 30 патронов с возможностью выбора режима огня. Патрон 7,92×33 мм обеспечивает гораздо большую мощность и большую дальность стрельбы, чем стандартный 9-мм патрон для пистолета-пулемета, который используется в пистолетах-пулеметах серии MP40. Это позволило немецкому пехотинцу нести значительно больше боеприпасов, чем стандартные 8-мм боеприпасы для винтовок 98К. Серия винтовок MP44 / STG44 считается отцом концепции / конструкции современной штурмовой винтовки и легла в основу более поздней российской серии оружия АК.Этот конкретный образец представляет собой очень позднюю серийную модель, выпущенную в 1945 году.
На левой стороне ствольной коробки имеется маркировка «4332 a l/45», а на верхней части — яркая маркировка «STG 44». На нижней стороне ствольной коробки выбито четкое доказательство Waffenamt «ce / Eagle / Eagle 37», которое было кодом производителя военного времени для завода «JP Sauer & Sohns»; заводское доказательство стрельбы и контрольный знак Waffenamt (Оружейное управление), присвоенный заводу JP Sauer. Кроме того, на нем нанесен чрезвычайно редкий и желанный код «SUP», а также небольшая отметка «3/5» и отметка о принятии Waffenamt «WaA 1».Отделка этой винтовки представляет собой комбинацию зелено-серого фосфатного покрытия конца войны, смешанного с синими деталями конца войны. На многих деталях изображены оригинальные секретные производственные коды субподрядчиков времен Второй мировой войны, такие как «aqr» для Lux Metal Factory на цевье из фосфата; код конца войны «svw» для завода Mauser Werke на синем газовом баллоне и «fxo» для завода Haenel на яркой затворной раме. Ложа изготовлена из ламинированного бука и содержит руководство по эксплуатации прикладной ловушки.
Этот отличный штурмовик комплектуется одним оригинальным магазином из серого фосфата на 30 патронов с маркировкой по бокам; «qnw/Eagle 214 Waffenamt» и «MP44» на оборотной стороне.
В целом превосходно, с 98% оригинальной зелено-серой фосфатной отделкой, демонстрирующей незначительный износ по краям и местами. Небольшие легкие царапины или вмятины рядом с серийным номером, которые, вероятно, произошли, когда он был захвачен в конце войны. Бакелитовые рукоятки почти в отличном состоянии, на боковых сторонах видны лишь незначительные следы от обработки. Приклад очень хороший, с небольшими легкими вмятинами от давления и следами обращения с ним от непродолжительного использования в полевых условиях. Он немного расшатан, с небольшой трещиной, начинающейся с правой стороны у заднего края удлинителя приклада.Все внутренние детали в отличном состоянии. Этот исключительный пример имеет все совпадающие пронумерованные части. Это оружие является уникальным образцом нацистской истории поздней Второй мировой войны, которое могло бы стать центральным элементом любой передовой немецкой коллекции времен Второй мировой войны или коллекции передовых пулеметов.
Конечно для разборчивого коллекционера! ПРИМЕЧАНИЕ. Этот предмет в настоящее время зарегистрирован в Бюро по алкоголю, табачным изделиям, огнестрельному оружию и взрывчатым веществам в качестве оружия Национального закона об огнестрельном оружии (NFA), которое было классифицировано как редкость или реликвия в соответствии с определением в 27 CFR, 478.11. На это оружие по-прежнему распространяются положения 18 U.S.C. Главы 44 и 27 CFR, часть 478. Прежде чем делать ставки по этому пункту, участник торгов / владелец FFL класса 3 несет исключительную ответственность и обязанность понять и соблюдать все законы штата и федеральные законы о передаче и ограничения, которые применяются в их текущем месте нахождения. резиденция.
Denix Немецкая штурмовая винтовка StG 44 времен Второй мировой войны без ремня
Винтовка StG 44 (Sturmgewehr 44, буквально «штурмовая или штурмовая») (модель 1944 г.) — штурмовая винтовка, разработанная в нацистской Германии во время Второй мировой войны.
историки считают первой современной штурмовой винтовкой.Он также известен под обозначениями MP 43 и MP 44 (Maschinenpistole 43, Maschinenpistole 44 соответственно), которые обозначают более ранние варианты разработки одного и того же оружия с некоторыми отличиями, такими как другой приклад, дульная гайка, форма основания мушки или с ствол без ступенек, все видно только при внимательном рассмотрении. Эта копия воссоздает первую штурмовую винтовку в ошеломляющих деталях, поскольку реплика имеет деревянную ложу и прочную металлическую конструкцию, что придает винтовке реалистичный внешний вид.Винтовка также имеет выбрасывающийся магазин и функциональный ударно-спусковой механизм. Все это суммируется, гарантируя, что, когда вы держите эту копию, вы будете чувствовать, что держите настоящую вещь. Он имеет длину около 36,5 дюймов и имеет вырез в прикладе, чтобы позже можно было прикрепить плечевой ремень. Эта копия немецкой штурмовой винтовки StG 44 — именно то, что нужно коллекционеру, обладающая богатым и реалистичным внешним видом, благодаря которому эта винтовка выглядит совершенно новой.
При необходимости вы можете снять его с полки для оружия или с каминной полки и использовать в качестве отличного оружия для театральных постановок и реконструкций, где его реалистичный вид будет по достоинству оценен.
9 Примечание. Все реплики POST 1898 имеют оранжевую пробку в конце ствола, как требуется законом Штурмовая винтовка StG 44, или Sturmgewehr 1944, была разработана в нацистской Германии во время Второй мировой войны и считается большинством историков первой в мире штурмовой винтовкой. Хьюго Шмайссер разработал эту первую штурмовую винтовку на основе практических учений Второй мировой войны. На фронте использовались тяжелые армейские винтовки и пистолеты-пулеметы, и требовалось оружие, сочетающее в себе хорошие качества двух видов оружия. Армейская винтовка была тяжелой, крупной и стреляла только одиночными пулями, но, с другой стороны, она была очень мощной и имела большую дальность.Однако в современной войне противник умел маскироваться и передвигаться в укрытиях, а большую дальность нельзя было использовать, когда почти все боестолкновения происходили на дистанциях менее 200 м. С другой стороны, на более коротких дистанциях эффективное оружие не давало большого преимущества, и было бы достаточно меньшей силы удара. Пистолет-пулемет, с другой стороны, был прост в использовании, а его скорострельность была очень хорошей по сравнению с винтовками. StG прибыл на поле боя в конце войны на восточном фронте Германии. Новый вид оружия был полезен, но Германия уже фактически проиграла войну, и новое, более совершенное пехотное оружие не помогло и без того тонущему кораблю.Однако преимущества этого нового вида оружия были замечены, и сразу после войны в Советском Союзе под влиянием автомата StG 44 был разработан АК-47, а в США — автомат М16. Даже слово штурмовая винтовка является прямым переводом названия Sturmgewehr. StG 44 вела как повторную стрельбу, так и одиночные выстрелы. Использовались короткие пули калибра 7,92 мм, которые были легче и меньше пуль от предыдущих армейских винтовок, но соответственно летели быстрее. Это оружие использовалось после Второй мировой войны, т.е. в Восточной Европе до 1980-х годов, а также на территориях, которые Советский Союз хотел поддержать, например, в Северном Вьетнаме в руках Вьетконга. Сегодня это оружие все еще используется, например. в Сомали и на Ближнем Востоке в сирийском конфликте. Поставляется с кожаным плечевым ремнем. Штурмовая винтовка StG 44, Германия, 1944 г.
Описание продукта
Он также известен как MP 43 и MP 44, которые представляют собой более ранние версии одного и того же оружия с небольшими отличиями.
Однако пистолет-пулемет не обладал достаточной дальностью и точностью, а для пуль требовалась большая сила удара.Таким образом, было решено сделать новый более тяжелый пистолет-пулемет MP 43, который был бы легче и обладал бы большей огневой мощью, чем винтовка, и который, с другой стороны, имел бы лучшую дальность и силу удара, чем пистолет-пулемет. Новое оружие должно было заменить на фронте как винтовки, так и пистолеты-пулеметы.
Дальность стрельбы была эффективной до 400 м.Самым большим шагом в развитии этой первой штурмовой винтовки была возможность вести управляемый повторный огонь. StG 44 — одобрено Гитлером, оружие, которое произвело революцию в современных винтовках (включая кадры) дальнобойный пулемет на Восточном фронте.Часто переводимая на английский менее буквально как «штурмовая винтовка», это была первая успешная винтовка в своем классе, которая вдохновила последующие поколения штурмовых винтовок.
Прокрутите вниз, чтобы увидеть видео
К середине Второй мировой войны нацисты осознали, что их основное вооружение пехоты, 98k Mauser Carbine и пистолеты-пулеметы серии MP, не подходят для боев на Восточном фронте.
В то время как 98k был эффективен на дальних дистанциях, он не был особенно полезен в ближнем городском бою, а его низкая скорострельность была огромным ограничением перед лицом большого количества советской пехоты.Пистолеты-пулеметы МП отлично стреляли градом пуль, но их 9-мм снаряды были не очень мощными, а дальность стрельбы была ограниченной.
Sturmgewehr 44Нацисты поняли, что им нужна пушка со скорострельностью, достаточной для уничтожения волн пехоты, но также с дальностью стрельбы и убойной силой для ведения боя на часто равнинной местности западного Советского Союза.
Первоначальные проекты столкнулись с несколькими проблемами, одна из наиболее заметных из которых заключалась в том, что дизайнеры пытались использовать 7.Патроны 92 × 57 мм, используемые в Mouser. Они были слишком мощными для точного автоматического огня.
В конце концов, они остановились на использовании меньших патронов Kurz калибра 7,92×33 мм и селективного огня. Однако это привело к дебатам в нацистском руководстве о том, приемлемы ли эти снаряды, против которых выступал Гитлер.
В приступе разочарования Гитлер приказал прекратить разработку всех новых винтовок.
Bundesarchiv, Bild 101I-676-7996-13 / Vieth / CC-BY-SA 3.0
Разработчики нового орудия все равно решили продолжить разработку и попытались обойти запрет Гитлера, заявив, что это «апгрейд» существующих орудий, а не новое орудие. Главный конструктор Хьюго Шмайссер назвал эту «модернизацию» MP43.
В конце концов Гитлеру было представлено новое и улучшенное оружие, и в результате он позволил продолжить разработку. Хотя на тот момент было распространено немного MP43, они настолько впечатлили нацистское руководство, что в апреле 1944 года программа была расширена, и новая слегка модернизированная версия получила обозначение MP44.
В июле, когда генералы потребовали больше этих впечатляющих новых винтовок, оружие было запущено в массовое производство. В пропагандистских целях ее еще раз переименовали, на этот раз в Sturmgewehr 44 «Storm Rifle».
Оружие использовало отъемный магазин на 30 патронов, имело скорострельность 500 выстрелов в минуту и использовал газовый привод.Его автоматический огонь был разрушительным на расстоянии менее 330 ярдов (300 м), а эффективная полуавтоматическая дальность стрельбы составляла до 660 ярдов (600 м).
Всего до конца войны было выпущено более 425 000 таких автоматов. В бою они пользовались уважением как солдат, так и офицеров. Первые производства были отправлены непосредственно в дивизии СС и Вермахта.
Когда Гитлер спросил своих генералов, что им нужно для победы в войне, один из них, как сообщается, ответил: «Побольше этих новых винтовок!» по отношению к StG 44.Это оружие произвело революцию в боевых возможностях Германии, передав огромную огневую мощь в руки отдельных солдат, сохранив при этом точность и мобильность.
StG 44 экипированы фольксгренадерами, сражающимися в Арденнах.
Bundesarchiv, Bild 183-1985-0104-501 / Lange / CC-BY-SA 3.0Однако британские и американские оценки оружия сильно разошлись. Американский военный отчет Tactical and Technical Trends в целом плохо отзывался об оружии, отмечая его дешевизну.Американцы отрицательно сравнивали его с карабином M1, особенно потому, что StG был склонен к заклиниванию и изгибу из-за своей конструкции.
Следует признать, что американский отчет также служил пропагандистской цели и преувеличивал недостатки оружия несколькими способами, например, заявляя, что его недостатки были настолько серьезными, что функция автоматического огня была «неэффективной для всех практических целей».
Sturmgewehr 44В американском отчете делается вывод:
«Учитывая все обстоятельства, Sturmgewehr остается громоздким, неудобным оружием, сравнительно тяжелым и лишенным баланса и надежности U.Карабин С. М1. Его конструкция, по-видимому, продиктована производственными, а не военными соображениями.
Хотя это далеко не удовлетворительное оружие, очевидно, что неблагоприятная военная ситуация в Германии делает необходимым массовое производство этого оружия, а не автомата более удовлетворительной модели».
Наследие StG, несмотря на все его недостатки, нельзя отрицать. Оружие от AK-47 до MP5 и AR-15 (наряду с почти любой другой современной полуавтоматической винтовкой) черпало вдохновение в StG 44.Более поздние штурмовые винтовки исправили многие недостатки StG 44 и стали основой всех современных вооруженных сил.
Штурмовая винтовка StG 44 LПрочтите еще одну историю от нас: АК-47 — главные факты — самая культовая и широко используемая штурмовая винтовка в мире
Сегодня StG 44 весьма популярен среди коллекционеров, хотя и очень редок и дорого.
Hill & Mac в настоящее время делает репродукции, которые они продают за 1800 долларов. Известно, что оригиналы стоят десятки тысяч долларов.
Смотрите видео ниже для демонстрации как полуавтоматического, так и полностью автоматического режимов на более ранней версии пистолета MP-43.
Штурмовая винтовка StG 44 | Military-Today.com
|
2 кг Тем временем
нацистское завоевание Советского Союза начало захлебываться в конце
В 1941 году появился надежный карабин с продольно-скользящим затвором Karabiner 98k.
винтовка с продольно-скользящим затвором чахла от грозного коммунистического
оружие выставлено против него.
В эту неутешительную подборку вошли ППС и ППШ-41. пистолеты-пулеметы, полуавтоматическая винтовка Токарева СВТ-40, ультра надежную винтовку Мосина-Нагана с продольно-скользящим затвором, да еще и странного вида Ручной пулемет Дегтярева ДП-28. Вермахт явно нуждался в нового стрелкового оружия и двух фирм Walther и Haenel были заключены контракты с развивая его. В некоторых отчетах прослеживается причастность обоих к проект еще 1939 года.
Это было Haenel, который преуспел благодаря команде разработчиков Hugo Schmeissers.Критически важным для их НИОКР было создание оружия, которое было бы эффективным в боев в радиусе 300 метров. В результате получился Mkb 42. которые вошли в низкопроизводительное производство (от 10 000 до 11 833 были изготовлен) и даже прошел полевые испытания на Восточном фронте.
Новый автоматный карабин был под патрон жирной начинки.
патрон калибра 7,92 мм Kurz, разработанный в 1938 году и ни на что не похожий
произведены в то время.
В нем использовался штампованный стальной корпус, подкрепленный
деревянная ложа и представляла собой газоотводное селективное огнестрельное оружие, которое
использовал откидной болт.
Его характеристики были дополнительно изменены, и улучшенный MP-43 вскоре был готов к широкому внедрению, за исключением того, что программа была похоронен под хаотичной системой снабжения вермахта как война выступил против нацистов. Лишь в конце 1944 г., 22 окт. быть конкретным, что Адольф Гитлер лично окрестил впечатляющую оружие Storm Rifleотныне именуемое Sturmgewehr 44 (нем. для «Штурмовой винтовки 44») навсегда после того, как он начал выливаться с заводов Haenel, Walther, Mauser и Oberndorf-am-Neckar.
Слишком маленький, слишком поздно. Всего было выпущено 425 977 StG 44.
Всего этого было недостаточно, чтобы спасти Германию от поражения. СтГ
У 44 тоже были свои недостатки. Его футуристическая штампованная сталь
внешний вид означал, что узел ствола и покрывающее его цевье были наклонены
к перегреву.
Это объясняет, почему солдаты, использующие StG 44, либо
носил рукавицы или хорошо держал магазин при стрельбе из него.
У него была возвратная пружина, доходящая до деревянного приклада. означало любое повреждение приклада, заклинившее винтовку.Его прицельная дальность был скромным и расположение целика было бы лучше, если бы ближе к стоку.
Кроме того, его изогнутый магазин на 30 патронов имел неисправную пружину. и рисковал выпасть из нижней части ствольной коробки, когда в ней закончились патроны. Но очень необычной особенностью StG 44 была нижняя часть ствольная коробка, занятая пистолетной рукояткой, могла качаться из журнал хорошо. Это буквально открыло винтовку и позволило эффективная очистка и повторная сборка.
Начало холодной войны похоронило репутацию StG 44.
отправив его на крайний случай странность, которая так и не прижилась, даже
хотя форма и функции винтовок оказали огромное влияние на стрелковое оружие.
развитие вооружений на Востоке и на Западе.
Различные детали StG 44 повлияли на самые успешные современных винтовок, когда-либо произведенных: АК-47 (ствол в сборе, мушка и целик, магазин), ФН ФАЛ (изначально он предназначался для патрона Курц), М16 (пробойник и нижний ресивер), а Хеклер и Koch G3 (ложа, верхняя и нижняя часть ствольной коробки и пистолетная рукоятка хотя прототип StG 45 имеет больше общего с G3).
Но даже когда оно было поглощено первым поколением настоящих
штурмовых винтовок карьера StG 44 была далека от завершения. Учитывая его производственный цикл
это было около полумиллиона единиц оружия (425
977, включая Mkb 42 и MP-43). Помимо нацистской Германии,
StG-44 также использовался Советским Союзом (который захватил большие запасы
из них) во время Великой Отечественной войны. Он также обрел новую жизнь
в Восточном блоке во время холодной войны, с операторами, включая
Чехословакия, Восточная Германия, Венгрия, Израиль, Польша и
Югославия.Они также долго прослужили на вооружении нескольких
эти нации.
StG 44 стала излюбленной винтовкой югославских воздушно-десантных частей.
вплоть до 1980-х годов, и его боевой послужной список фактически вырос за
годы. У него были символические появления на Балканах в 1990-х годах.
Значительный большое количество StG 44 попало во многие экзотические места, включая зоны боевых действий в Азии и Африке. Считается, что StG 44 в оригинальных патронах Kurz были произведены в Аргентине. в течение 1950-х годов.StG 44 попали в США в качестве военных трофеев. привезены домой американскими солдатами. В декабре 2012 года женщина из г. Хартфорд, штат Коннектикут, пытался сдать StG 44 полиции в обменять на подарочный сертификат, но отговорили от этого огнестрельное оружие было просто слишком ценным.
StG 44 использовались, фотографировались и захватывались во время
арабо-израильских войн, войны во Вьетнаме и в Восточной Африке
извержения. Во время печально известной битвы за Могадишо в 1992 г. многие винтовки
у сомалийских боевиков оказались StG-44, а не
АК-47
на что и рассчитывали американские войска.
Тайники с StG 44 были обнаружены в Ираке и Афганистане в 2000-х годах.
и
Oни
время от времени были замечены в использовании повстанцами в этих
страны. В 2012 году
значительный тайник StG 44 был разграблен сирийскими повстанцами, которые позже освободили
кадры их подвига.
StG 44 в настоящее время купается в лихорадочном внимании Американские коллекционеры оружия. С 2012 года начинающие производители огнестрельного оружия и дистрибьюторы в США начали продавать реплики StG 44 как спортивные винтовки.Спрос на эти нацистские отголоски был оживленным. достаточно, чтобы StG 44 были доступны в нескольких калибрах, т.е. 7,62, 5,56 (0,223).
Призыв штурмгеверов вернулся на родину. В В последние годы немецкий оружейный магазин EL BE Tac продает коллекция реплик полуавтоматов Вермахта и Ваффен СС оружие, включая StG 44.
Спустя 70 лет после того, как он был запущен в серийное производство в качестве поля боя
меняет правила игры: будущее StG 44, похоже, находится в оружейных шкафах
частные владельцы.
Это еще один неожиданный поворот в длинном и насыщенном событиями
сага о первой удачной штурмовой винтовке.
Варианты
МКб 42: Прототипы для сериала.
MP-43: Оригинальная серийная модель. Он был обозначен как «Машинепистолет». («MP», для пистолета-пулемета).
MP-44: улучшенный MP-43 и окончательная серийная модель. Позже переименован в StG-44.
Крумлауф (вложение) Этот Аксессуар представляет собой прикрепляемый изогнутый удлинитель ствола, позволяющий StG-44 для стрельбы из-за угла, не раскрывая оператора. Это было предназначен для использования внутри бронетехники, но также мог использоваться в качестве автономный компонент.
Герат 06: оружие с компонентами и элементами от MP-43, StG-44 и Пулемет МГ-42. В производство не поступил.
CB-51: испанский вариант StG-44.Несколько вариантов были
разработаны под различные патроны 7,92×33 мм, 7,9240 мм и
7,62х51 мм. В производство не поступил.
Franchi LF-59: итальянская штурмовая винтовка с затвором и несколько других компонентов от StG-44. Вариант карабина, Также был разработан LF-58. Оба не были приняты на вооружение.
М44: Обозначение югославской армии для StG-44.
StG 45 Упрощенный вариант, разработанный в 1945 г. ударно-спусковой механизм со свободным затвором с роликовой задержкой.Позднее это повлияло на Испанская винтовка CETME Modelo A, а затем и Хеклер и Кох Г3.
Однако было изготовлено несколько репродукций для гражданских лиц. всем им не хватает возможности выборочного огня, и они не продавались. для военного использования.
Автор статьи МИГЕЛЬ МИРАНДА Хотеть публиковать собственные статьи? Посетите наш рекомендации для получения дополнительной информации. |
Stg.44 / MP 43 / MP 44
Штурмовая винтовка MP 43 , первый серийный вариант штурмгевера, левая сторона
Штурмовая винтовка MP 43, первый серийный вариант штурмгевера, правая сторона
Автомат MP 43 в частично разобранном виде
Штурмовая винтовка Stg.
44 с насадкой Krummlauf Vorsatz J (изогнутый ствол), предназначенной для стрельбы «из-за угла» или изнутри бронемашины
| Спецификация | Значение |
|---|---|
| Полное название | Stg.44 Штурмгевер / МР-43 / МР-44 Шмайссер |
| Патрон калибра | 7,92×33 мм Курц (7,9 ПП Курц, 8 мм ПП Курц) |
| Тип действия | выбор огня |
| Триггерный тип | с |
| Общая длина, мм | 940 |
| Длина ствола, мм | 419 |
| Вес пустого, кг | 5,22 |
| Емкость магазина, патронов | 30 |
| Циклическая скорострельность, выстр/мин | 500 |
Модель Stg.
44 – ‘ Sturmgewehr 44’ – считается первой в мире полноценной «штурмовой винтовкой». Гитлеровская Германия была ведущей страной в разработке штурмовой винтовки. Даже сам термин «штурмовая винтовка» является не более чем переводом немецкого термина Sturmgewehr, придуманным в пропагандистских целях не кем иным, как самим Гитлером (по крайней мере, так гласит легенда).
Германия начала разработку промежуточных патронов в середине 1930-х годов. Были некоторые разработки в 7 мм и 7.калибра 75 мм, но Heereswaffenamt (HWaA, или отдел вооружений) решил сохранить существующий винтовочный калибр 7,92 мм, чтобы сэкономить деньги на новом оборудовании, которое в противном случае потребовалось бы для производства пуль и стволов нестандартного типа. Новый 7,92-мм «короткий патрон образца 1943 года» (Kurzpatrone 43), разработанный компанией Polte Werke в 1938 году, официально получил обозначение 7,92-мм PP Kurz. Он имел метрические размеры 7,92 x 33, значительно короче и менее мощный, чем стандартный винтовочный / пулеметный патрон 7,92 x 57 мм (8 мм Маузер), и приводил в движение 8.
Пуля массой 1 г (125 гран) разгоняется примерно до 680 метров в секунду.
В то время как длина патрона патронов Kurz была меньше полного размера винтовки, разница между шириной двух типов патронов была незначительной. Это означает, что для дополнительной путаницы 8-мм патрон для винтовки Маузер на самом деле тоже был 7,92 (7,92×57 мм), но разница в размерах была достаточно небольшой, поэтому его обычно называли 8-мм. Stg.44 имел патрон, в основном аналогичный винтовочному патрону во всем, кроме длины, что обеспечивало лучшую логистическую связность с точки зрения производства, чем совершенно другой патрон.
В 1939 году HWaA заключила контракт на разработку «Maschinenkarabiner», или карабина-пулемета (сокращенно MKb), под новый патрон Kurz. Он достался компании C.G. Haenel Waffen und Fahrradfabrik. Первоначальная разработка проходила под обозначением MKb.42 – Maschinenkarabiner, 1942 г. Новое оружие предназначалось для замены пистолетов-пулеметов, винтовок с продольно-скользящим затвором и отчасти на роль ручных пулеметов для фронтовых войск с предполагаемой дальностью стрельбы. 600 метров или около того.
Известный конструктор Хуго Шмайссер возглавил группу разработчиков Haenel, которая к 1942 году изготовила первые рабочие прототипы нового оружия, известного как MKb.42(H). После обширных боевых испытаний MKb.42(H) HWaA попросила Haenel внести несколько существенных улучшений по сравнению с их первоначальной конструкцией. Наиболее заметной была просьба заменить пистолет-пулемет, подобный системе стрельбы с открытым затвором, на более удобную систему с закрытым затвором, чтобы повысить точность одиночного выстрела. Шмайссер соответствующим образом переработал оружие и к 1943 году представил улучшенную версию HWaA.Однако к этому времени Гитлер приказал разрабатывать и производить только существующие виды оружия, а машиненкарабинера в этом списке не было. Чтобы избежать этой неприятности, немцы решили просто переименовать MKb в MP, или Machinen-pistole (пистолет-пулемет), находившийся в «утвержденном» списке. Так новое и усовершенствованное оружие получило обозначение МР-43 и пошло в серийное производство и полигонные испытания на фронте.

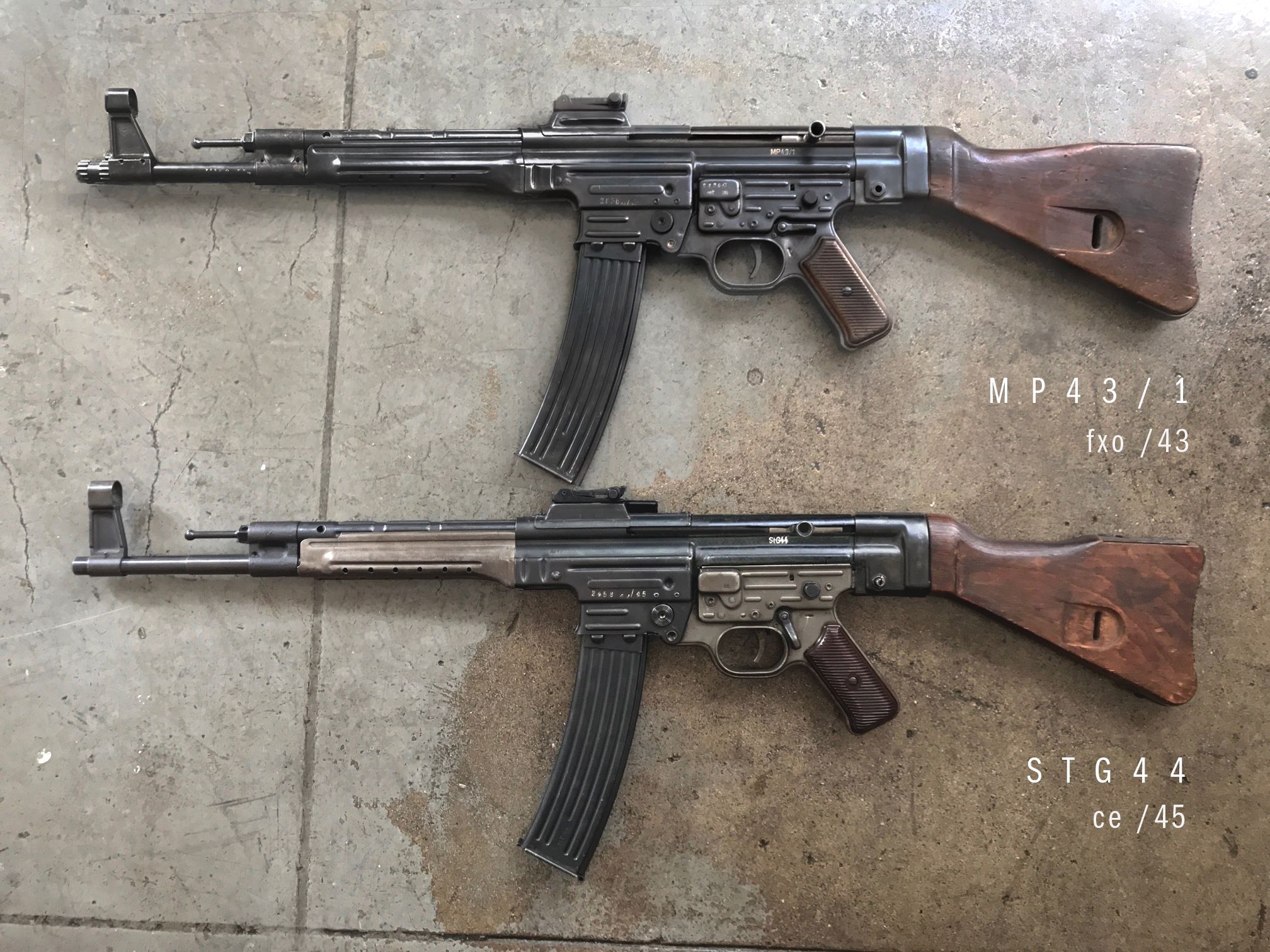

В течение следующего года MP-43 претерпел несколько незначительных модификаций, что привело к обозначениям MP-43/1 и MP-43/2, однако они отличались только небольшими деталями, такими как основания мушки и интерфейсы гранатомета.
В апреле 1944 года обозначение всех МР-43 было изменено на МР-44 без внесения в конструкцию фактических изменений. В это время было много восторженных сообщений от немецких войск, сражавшихся с МР-43 и МР-44 на Восточном фронте. Увидев эти сообщения, Гитлер окончательно одобрил серийное производство и выпуск новой «Вундерваффе», а в декабре 1944 года официально окрестил ее «Штурмгевером», (или Штурмовой винтовкой), 1944 года (StG-44). Это был чистый пропагандистский акт, но название закрепилось не только за этим ружьем, но и за целым новым классом автоматического оружия, предназначенного для стрельбы промежуточными патронами.
Всего было выпущено 450 000 МР-43, МР-44 и StG-44, и эти орудия оказались очень эффективными, хотя и не лишенными некоторых недостатков.
Относительно немногие достигли линии фронта во время Второй мировой войны. Хотя они были выдающимся оружием, в то время они составляли лишь около 15% от общего объема производства стрелкового оружия. С их аппетитом к боеприпасам, намного превосходящим аппетит пехоты, вооруженной винтовками, Третий рейх просто не мог больше производить их достаточно быстро , чтобы обеспечить более широкое распространение оружия.
Были и другие проблемы, например, некоторые критические замечания со стороны американских источников, комментирующих испытания трофейного оружия, утверждали, что Stg-44 был громоздким и его слишком легко повредить. После окончания войны непосредственная разработка Stg-44 была остановлена, но часть оставшихся орудий забрала полиция Восточной Германии. Еще одним крупным послевоенным пользователем оружия была Югославия; их десантники использовали его под обозначением «Автомат, Падобрански, 7,9-мм М44, Немацки» до начала 1980-х годов.На смену ему окончательно пришли автоматы Калашникова М64 и М70.
Югославия также производила патроны 7,92×33 Kurz до конца 1970-х годов.
Техническое описание:
Sturmgewehr StG-44 (как и его более ранние версии MP.43 и MP.44) — это газоотводное оружие выборочного огня. Ствольная коробка и корпус спускового крючка с пистолетной рукояткой изготовлены из стальных штамповок, со стальными вставками с механической обработкой. Корпус спускового крючка с пистолетной рукояткой шарнирно соединен со ствольной коробкой и откидывается для разборки.В газовом приводе используется поршень с длинным ходом, а затвор наклонен вниз, чтобы зафиксироваться в ствольной коробке. Стрельба ведется с закрытого затвора. Все MP-43 и последующие версии стреляли курком, а MKb.42(H) — бойком. Рычаг предохранителя расположен с левой стороны пистолетной рукоятки, а отдельный переключатель режимов огня с поперечным затвором позволяет вести одиночный и полностью автоматический огонь. Рукоятка заряжания прикреплена к штоку газового поршня, а отверстие для выброса имеет пылезащитную крышку.
Возвратная пружина расположена внутри деревянного приклада.В верхней части приклада находится контейнер для набора для чистки, закрытый подпружиненной стальной крышкой. Stg-44 оснащался открытым прицелом листового типа и мог быть оснащен оптическим прицелом или специально разработанным активным инфракрасным прицелом под кодовым названием «Вампир» (Вампир).
На дульной части Stg-44 была сделана резьба для чашеобразного гранатомета; резьба обычно закрывалась специальной дульной гайкой. На Stg-44 также можно было установить специальную изогнутую насадку на ствол, известную как «Krummlauf», которая позволяла вести огонь «из-за угла» или изнутри танка, не подвергая стрелка воздействию огня противника.Было разработано несколько типов этих приспособлений, но только один тип, 30-градусный «Krummlauf Vorsatz J», производился в сколько-нибудь значительном количестве. Это устройство имело специальный зеркальный (или перископический) прицельный адаптер и уменьшало скорость пули всего до 300 метров в секунду из-за высокого трения в изогнутом выступе ствола.
Этим же объяснялся и короткий срок службы устройства — всего 300 выстрелов. Это, по-видимому, не беспокоило немецкую армию, поскольку эти изогнутые переходники ствола предназначались только для ближнего боя.
Stg.44 Против. АК 47:
Особо следует отметить отношения между автоматами Sturmgewehr Stg.44 и Калашникова АК-47 и их разработчиками Хуго Шмайссером и Михаилом Калашниковым. многие западные источники утверждают, что Шмайссер, находясь в плену в России после Второй мировой войны, участвовал в разработке автомата А.К. Менее информированные источники утверждают, что АК-47 является ответвлением Stg-44.
Оба утверждения неверны. Последнее легче всего опровергнуть из-за многочисленных технических различий между двумя видами оружия.Почти все основные детали и узлы в этих двух конструкциях полностью различаются. Первое утверждение кажется заслуживающим доверия на первый взгляд, потому что Шмайссер вместе с несколькими другими немецкими конструкторами стрелкового оружия действительно содержались в Ижевске в период с 1947 по 1951 год.
разработки.
Однако большая часть конструкторских работ по АК-46 и АК-47 была выполнена Калашниковым за несколько тысяч километров от Ижевска, в маленьком городе Коврове.Калашников привез свою более или менее доработанную конструкцию АК-47 в Ижевск для серийного производства в начале 1948 года. Кроме того, в то время все, что касалось разработки АК-47, было засекречено, и немецким инженерам было категорически запрещено работать с ним. любые секретные материалы.
Подводя итог, можно сказать, что хотя штурмгевер действительно послужил источником вдохновения для разработки АК-47 (и многих его ранних конкурентов), последний был отдельной, независимой и собственной разработкой.Sturmgewehr 44 войдет в историю как первая «настоящая» штурмовая винтовка. И как начало революционных изменений в конструкции огнестрельного оружия в будущем, и как выдающееся оружие того периода само по себе.
.
