Минометы. Бог войны Третьего рейха

5-см минометы

Ротный 5-см миномет G.W.36 был создан в 1936 г. фирмой «Рейнметалл». Основное назначение миномета — поражение открыто расположенной живой силы противника.

Миномет создан по глухой схеме — все его части размещены на опорной плите. Заряд миномета постоянный. Изменение дальности стрельбы миномета от 60 до 520 м производилось изменением угла возвышения ствола.

Миномет очень компактен, на поле боя один номер расчета переносил его в собранном виде за рукоятку на стволе. На походе миномет разбирался на две части — ствол и опорную плиту — и переносился во вьюках за спиной солдата. Предусмотрена была также перевозка миномета на обычном велосипеде. При этом ствол миномета крепился на руле, а опорная плита — на раме велосипеда. Два лотка с минами крепились на раме другого велосипеда.

В боекомплект миномета входила только одна 910-граммовая осколочная мина. Мина эта подходила к советским 50-мм минометам, и в ходе войны наши минометы довольно часто вели огонь трофейными минами. (

Данные миномета 5 cm G.W.36 приведены в Приложении «Минометы».)

В пехотных дивизиях первой волны в каждой роте имелось по три 5-см миномета. Кроме того, три 5-см миномета имелось в самокатном эскадроне. Итого в дивизии имелось 84 миномета 5 cm G.W.36.

К 1 сентября 1939 г. в вермахте имелось 5914 минометов 5 cm G.W.36 и 3,672 млн. тяжелых мин к ним. Производство 5-см минометов (табл. 38) было весьма дешево, стоимость одного миномета составляла 400 RM.

Таблица 38

Производство 5-см минометов 5 cm G.W.36 в годы войны (шт.)

1939 г. 1940 г. 1941 г. 1942 г. 1943 г.
Количество минометов 1630 6622 5815 8775 3000

Из-за слабого осколочного действия 5-см мин производство этих минометов в 1943 г. было прекращено. К 1 марта 1945 г. в войсках оставалось 3953 5-см минометов.

Кроме того, на вооружении германской армии было небольшое количество 5-см крепостных автоматических минометов М 19 (у немцев они числились как гранатометы). Миномет М 19 устанавливался в трех различных бронекупольных установках, самая маленькая весила 59,5 т, а самая большая имела диаметр 3,5 м и весила 166 т. Сам миномет весил 220 кг. Питание миномета магазинное, в магазине 6 мин. Дальность стрельбы от 20 до 620 м. Стрельба из автоматического миномета велась миной от ротного миномета. Разница была в том, что часть мин имела малый заряд, не используемый в ротном миномете. Расчет миномета 3 человека. (

Данные 5-см миномета М 19 приведены в Приложении «Минометы».)

Первоначально было заказано 880 минометов М 19, позже заказ сократили до 168, но фактически к 1 сентября 1939 г. было изготовлено 37 минометов. В ноябре 1939 г. производство М 19 возобновилось, и было выпущено еще 98 минометов. На этом их производство окончательно прекратилось.

Немцы использовали и захваченные на линии Мажино французские 5-см казематные минометы 210 (f). Вес миномета составлял 11 кг, длина трубы — 450 мм. Мина весом 0,95 кг при начальной скорости 120 м/с имела максимальную дальность 1075 м.

В вермахте использовался и ряд трофейных полевых легких минометов. Среди них был оригинальный 50-мм бельгийский миномет 5 cm Gr.W.201(b)

. (По мнению автора, его более уместно отнести к гранатометам) Он был установлен на треноге. Вес бельгийского миномета без мины всего 7,8 кг, а длина ствола 188 мм. Мина весом 0,6 кг при начальной скорости 75 м/с имела дальность стрельбы 585 м. Немцы считали конструкцию миномета неудачной, но тем не менее использовали миномет в боях.

Не менее интересную конструкцию представляли собой польские 46-мм минометы обр. 1932 г. и 1936 г. конструкции инженера Вернера. 46-мм миномет был создан по жесткой схеме (т. е. без амортизаторов) мнимого треугольника. Казенник ствола переходил сразу в мощный сошник. Длина ствола миномета составляла 396 мм. Миномет не имел ни подъемного, ни поворотного устройства. Стрельба велась под жестко фиксированным углом 45°. Благодаря такой конструкции вес миномета составлял всего 12,6 кг, и миномет легко переносился на поле боя одним номером прислуги. Дальность стрельбы менялась за счет регулирования давления в канале миномета с помощью газоотводного крана. При этом дальность стрельбы миной весом 0,76 кг менялась от 100 до 800 м. Максимальная начальная скорость мины составляла 95 м/с. Скорострельность 15 выстрелов в минуту. Расчет 2 человека.

Немцам удалось захватить 855 польских 46-мм минометов обр. 1932 г. и 1936 г. Разница между этими образцами была незначительна, и немцы назвали оба миномета 4,6 cm Gr.W.36(p). Часть минометов немцы отправили в свои части второго эшелона, а часть передали союзникам.

Во Франции немцы захватили значительное число французских 50-мм и 60-мм минометов. 50-мм миномет обр. 1937 г. получил германское обозначение 5 cm Gr.W.203(f), а 60-мм миномет — 6 cm Gr.W.225(f).

Из пяти тысяч 60-мм минометов, которыми был оснащена французская армия, подавляющее большинство досталось немцам. При длине ствола 724 мм мина весом 1,3 кг при начальной скорости 198 м/с летела на дальность от 80 до 1700 м. Вес 60-мм миномета 19,6 кг.

В 1941?1942 гг. немцы захватили на Восточном фронте несколько тысяч советских 50-мм минометов. Используя в вермахте 50-мм ротный миномет обр. 1938 г.[18], немцы именовали его 5 cm Gr.W.205/3(r).

8-см минометы

Основным батальонным минометом в вермахте был 8-см миномет обр. 34[19]. Намцы называли его тяжелым гранатометом обр. 34 (Schwere Granatwerfer 34), или

8 cm s.Gr.W.34.

8-см миномет обр. 34 был создан фирмой «Рейнметалл» в 1932 г. по типу миномета Стокса — Брандта. Они имел схему мнимого треугольника — ствол и двунога составляли две стороны треугольника, а третья сторона, связывающая опору двуноги с опорной плитой, отсутствовала, то есть была мнимой. Характерным внешним отличием 8-см миномета обр. 34 от советского 82-мм миномета была прямоугольная, а не круглая опорная плита[20].

Изменение дальности стрельбы миномета производилось грубо — подбором заряда от № 1 до № 4, и более точно — изменением угла возвышения. Дальность стрельбы 3,5-килограммовой миной составляла от 60 до 2400 м.

Интересно, что 8-см германскими минами можно было стрелять из советских 82-мм минометов. Для этого ГАУ составило даже специальные таблицы стрельбы. Но из 8-см немецких минометов стрелять советскими минами было невозможно.

Миномет состоял из ствола с казенником, двуноги с установленными на ней механизмами: подъемным, поворотным и горизонтирования, амортизаторной плиты и прицела. (Данные 8-см миномета обр. 34 приведены в Приложении «Минометы».)

8-см миномет обр. 34 состоял на вооружении пулеметных рот пехотных дивизий первой волны. В батальоне было шесть 8-см минометов, а во всей дивизии — 54 миномета.

8-см миномет обр. 34 переносился в походном положении на трех людских вьюках (ствол, опорная плита и тренога). Колесного хода миномет не имел.

8-см минометы обр. 34 часто устанавливались в полугусеничном бронетранспортере Sd.Kfz 250/7. Самоходной минометной установкой эту систему можно назвать с большой натяжкой, так как миномет устанавливался на днище кузова бронетранспортера с помощью небольшого числа полукустарно изготовляемых приспособлений. При необходимости миномет вынимался из кузова и действовал с грунта как обычный миномет.

Таблица 39

Наличие 8-см минометов (без трофейных) в германской армии (шт.)

1.09.1939 г. 1.04.1940 г. 1.06.1941 г. 1.10.1944 г. 1.01.1945 г.
4624 6796 11 767 14 900 16 454

Таблица 40

Производство минометов 8 cm s.Gr.W.34 (шт.)

Год 1939 г. 1940 г. 1941 г. 1942 г. 1943 г. 1944 г. 1945 г.
Количество минометов 1523 4380 4230 9780 19 588 26 341 5788

Стоимость одного 8 cm s.Gr.W.34 составляла 810 RM.

Существенная разница в наличии (табл. 39) и в производстве (табл. 40) 8-см минометов обр. 34 объясняется их большими потерями. Так, только с 22 июня 1941 г. по 1 сентября 1942 г. потеряно 3466 минометов, причем все на Восточном фронте.

Командование вермахта в целом было довольно 8-см минометами обр. 34. Но миномет этот имел сравнительно большой вес (57 кг) и не годился для воздушно-десантных войск и различных штурмовых и диверсионных групп. Поэтому специально для ВДВ был разработан укороченный 8-см миномет обр. 42 — kz.8 cm Gr.W.42. Ствол его действительно был укорочен с 1143 мм, как у обр. 34, до 747 мм. Вес миномета был уменьшен с 57 до 26 кг. Боекомплект остался тот же, что и у 8 cm s.Gr.W.34, но за счет уменьшения заряда и длины ствола максимальная дальность стрельбы уменьшилась до 1100 м при начальной скорости мины 110 м/с. Из-за плохих баллистических качеств производство укороченного 8-см миномета обр. 42 было ограничено.

Серийное производство 8-см минометов обр. 42 было начато в 1943 г. и в том же году закончено. Всего немцы изготовили 1591 миномет.

Особый интерес представляет боевое применение трофейных 81-мм французских минометов Брандта обр. 27/31, которые у немцев получили обозначение 8 cm Gr.W.278(f). Сам по себе французский миномет не имел ничего оригинального — схема мнимого треугольника, прямоугольная опорная плита и т. п. Баллистика его была лучше, чем у 8-см германского миномета обр. 34. Легкая 3,3-килограммовая мина при наибольшем заряде имела начальную скорость 157 м/с и дальность стрельбы до 3000 м. Кроме того, в боекомплект входила и тяжелая 6,5-килограммовая мина, летевшая на дальность 1200 м.

Часть минометов обр. 27/31 немцы использовали в обычном варианте, а часть применяли в самоходных минометных установках. Так, на трофейном танке AMR 1935 фирмы «Рено» была снята башня, а взамен поставлена открытая сверху рубка, где помещался 81-мм миномет обр. 27/31. Вес самоходной минометной установки был около 6,6 т, а толщина брони 5?13 мм. Карбюраторный двигатель мощностью 80 л.с. обеспечивал максимальную скорость по шоссе 55 км/ч, запас хода до 180 км.

Другой образец самоходной минометной установки был создан в 1943 г. на шасси французского полугусеничного тягача «Сомуа» MCG/MCL. В кормовой части тягача была установлена специальная рама, в которой в два ряда размещалось 20 стволов 81-мм минометов обр. 27/31. Вертикального наведения эта установка не имела — все стволы были установлены жестко под углом 60°. Вес установки — 2,3 т. Кроме того, имелись также установки не с двадцатью, а с шестнадцатью стволами, по 8 в ряд.

Классификация этих установок представляет собой определенную трудность — их можно назвать и многоствольными самоходными минометными установками, и системами залпового огня, выполненными по схеме «закрытая труба».

Все перечисленные типы самоходных установок успешно использовались немцами в боях во Франции в 1944 г.

Кроме того, в вермахте использовались 81-мм австрийские, чехословацкие, польские и 82-мм русские минометы.

81-мм австрийский миномет обр. 1933 г. получил в вермахте обозначение 8 cm Gr.W.33(o). Это был классический миномет типа Стокса — Брандта по схеме мнимого треугольника. К 1 января 1939 г. в войсках имелось 244 таких миномета. В марте 1940 г. еще 6 минометов были отправлены в части со складов.

В Польше немцы захватили 201 миномет калибра 81 мм и 53,3 тыс. выстрелов к ним. Это были 81-мм минометы обр. 1918/28 г. и их модификация обр. 1931 г., но немцы не вникали в эти тонкости и оба миномета именовали 8 cm Gr.W.31(p). Польские минометы немцы применяли в боевых действиях в кампаниях 1940 и 1941 гг.

К 1 сентября 1939 г. в войсках имелось 514 чешских 81-мм минометов обр. 1936 г. и 236 тыс. выстрелов к ним. В вермахте они получили наименование 8cmGr.W.36(t). В 1940 г. фирма «Шкода» поставила еще 49 минометов.

С началом войны в СССР немцы захватили несколько сотен советских 82-мм минометов обр. 1937 г. В вермахте их называли 8,2 cm Gr.W.274(r). Эти минометы нашли широкое применение на Восточном фронте.

(Данные трофейных 81-мм минометов приведены в Приложении «Минометы».)

10-см минометы

10-см миномет обр. 35 (10 cm Nb.W.35)[21] назывался химическим в советских наставлениях, немцы же именовали его дымовым. Миномет создан по классической схеме мнимого треугольника. Опорная плита прямоугольная. Для перевозки на поле боя и на походе миномет имел колесный ход, отделяемый при стрельбе. (

Данные 10-см миномета Nb.W.35 приведены в Приложении «Минометы».)

К началу войны немцы имели 155 минометов калибра 105 мм и 159 тыс. выстрелов к ним.

В 1940?1941 гг. 10-см минометами обр. 35 были вооружены 7 моторизованных химических дивизионов трехбатарейного состава. Дивизионы входили в состав частей РГК.

В 1939 г. было изготовлено 110 минометов 10 cm Nb.W.35, в 1940 г. — 279, в 1941 г. — 238. В мае 1941 г. производство их было прекращено. К 1 марта 1941 г. в войсках оставалось 143 миномета 10 cm Nb.W.35.

Ограничение в производстве и боевом применении 10-см минометов обр. 35 связано с тем, что они предназначались для стрельбы минами с отравляющими веществами и, видимо, стали бы достаточно эффективными в случае начала химической войны. При стрельбе же обычными минами 10-см миномет обр. 35 существенно уступал по дальности полковым минометам, а в качестве батальонного миномета был слишком тяжел.

В начале войны фирма «Рейнметалл» создала два опытных образца 10-см миномета Nb.W.51 и Nb.W.52 с дальностью стрельбы до 6 км. Однако по ряду причин на вооружение они приняты не были.

В конце концов фирма «Рейнметалл» создала 10-см миномет обр. 40 (10 cm Nb.W.40), имевший весьма оригинальную конструкцию, так как в отличие от классических минометов была выбрана схема не мнимого, а реального треугольника. Труба миномета была гладкой, и он имел настоящие противооткатные устройства — тормоз отката и накатник, как у пушки. Заряжание производилось не с дульной, а с казенной части. Чтобы обеспечить надежную обтюрацию пороховых газов, мина была помещена в короткую гильзу.

Миномет имел подрессоренный колесный ход. Стрельба велась с колес. (Данные 10-см миномета Nb.W.40 приведены в Приложении «Минометы».)

Производство 10-см минометов обр. 40 было начато в 1940 г. и закончено в начале 1941 г. Всего изготовили 317 минометов. Они были отправлены в химические дивизионы РГК.

Миномет 10 cm Nb.W.40 был сложен в производстве и очень дорог. Он стоил 14 тысяч RM, для сравнения, 10-см миномет обр. 35 стоил 1500 RM. В ходе боевых действий выявился ряд конструктивных недостатков миномета обр. 40, и он был изъят из действующей армии. К концу войны на складах находилось 148 минометов 10 cm Nb.W.40, из них 48 неисправных.

В конце 1930-х гг. на вооружение укрепрайонов был принят 10-см миномет IGT. Угол вертикального наведения его составлял от +47° до +85°, обстрел круговой. Стрельба велась 8-килограммовыми осколочно-фугасными минами с начальной скоростью 60?330 м/с на дальность от 60 до 6000 м.

В горных дивизиях немцы использовали чехословацкий 10-см горный миномет фирмы «Шкода». Миномет имел классическую схему мнимого треугольника. От других «классических» минометов он отличался оригинальной конструкцией лафета. Ноги лафета были наклонены под углом 45° к винту подъемного механизма, что позволяло добиваться угла возвышения до 90°. Механизм горизонтирования секторного типа. Ноги были телескопического типа, что позволяло уменьшать длину двуноги в походном положении. Миномет легко разбирался и перевозился на конских и людских вьюках.

12-см минометы

Германское командование допустило серьезную ошибку, недооценив роль тяжелых минометов. К 22 июня 1941 г. в Красной Армии имелось 3857 полковых 120-мм минометов обр. 1938 г., а до конца года от промышленности было получено свыше двух тысяч таких минометов. У немцев же не было даже опытных образцов своих 120-мм минометов, если не считать небольшого числа чехословацких 120-мм минометов, изготовленных фирмой «Шкода».

Ствол 120-мм миномета фирмы «Шкода» имел длину 15 калибров, максимальный угол возвышения +85° и вес в боевом положении 350 кг. В походном положении миномет соединялся с колесным ходом, и вес его составлял 430 кг. Стрельба велась 16,4-килограммовой осколочно-фугасной миной с начальной скоростью 85?325 м/с на дальность до 7,4 км.

В ходе боевых действий на Восточном фронте немцы захватили в 1941 г. несколько сотен исправных советских 120-мм минометов обр. 1938 г. Часть из них была использована в вермахте под названием 12 cm Gr.W.378(r). А в Харькове немцы захватили и технологическую документацию на этот миномет.

В конце 1942 г. германские конструкторы на базе советского миномета обр. 1938 г. создали свой миномет 12 cm Gr.W.42. И внешне, и по своим тактико-техническим характеристикам он почти не отличался от своего прототипа. Миномет был создан по классической схеме мнимого треугольника.

Миномет состоял из трех основных частей: ствола, опорной плиты и двуноги-лафета. На двуноге крепились подъемный, поворотный и горизонтирующий механизмы, а также амортизаторы и прицельные приспособления. Ствол гладкий, заряжание с казенной части. Дальность стрельбы грубо регулировалась подбором зарядов, а более точно — изменением угла возвышения. Основной способ производства выстрела — самонаколом мины от удара капсюля мины по жалу бойка при опускании мины в канал ствола в момент заряжания. Стрельба из миномета могла вестись и из укрытия с помощью стреляющего механизма и спускового шнура.

Стрельба велась осколочно-фугасной миной весом около 16 кг с десятиперым стабилизатором, близкой по габаритам и устройству к советской мине ОФ-843. Наша и германские мины были взаимозаменяемыми, поэтому в советских таблицах стрельбы 120-мм минометов имелись данные для стрельбы немецкими минами, а немцы с удовольствием стреляли нашими. Дальность стрельбы германского 12-см миномета ненамного превосходила дальность стрельбы советских 120-мм минометов обр. 1938 г. и 1943 г. — 6050 м против 5700 м.

Миномет 12 cm Gr.W.42, как и его советский прототип, на походе перевозился на колесном ходе, который при перевозке конной тягой прицеплялся к передку с боеприпасами или непосредственно к тягачу. Миномет с колесным ходом также мог перевозиться в кузове грузового автомобиля.

Первая серия из 76 германских 12-см минометов поступила в войска в январе 1943 г. А всего в 1943 г. было изготовлено 3367 таких минометов, в 1944 г. — 4557, и в 1945 г. — 537. Соответственно к 12-см минометам было произведено выстрелов (тыс. шт.): в 1943 г. 1208; в 1944 г. 3798; в 1945 г. 367.

Стоимость производства одного миномета была сравнительно невелика — всего 1200 RM. К концу войны у немцев оставалось 3758 минометов 12 cm Gr.W.42 и 578 тыс. выстрелов к ним.

Первоначально минометы 12 cm Gr.W.42 поступали на вооружение стационарных пехотных дивизий, дислоцированных вдоль «Атлантического вала». Ими заменяли тяжелые пехотные орудия в ротах тяжелых пехотных орудий пехотных полков.

В 1943 г. при введении новой организации дивизий в состав батальона было введено четыре 12-см миномета. По новым штатам пехотные и моторизованные дивизии имели по 24 миномета 12 cm Gr.W.42, танковые по 16 минометов, воздушно-десантные по 63 миномета. На Восточном фронте 12-см минометы обр. 42 появились в августе 1943 г. (Данные миномета 12 cm Gr.W.42 приведены в Приложении «Минометы».)

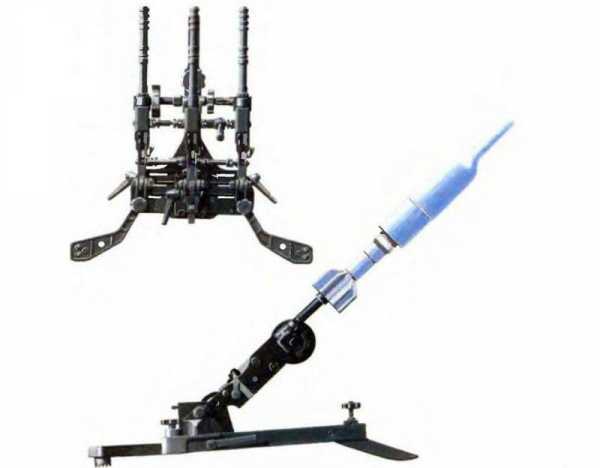

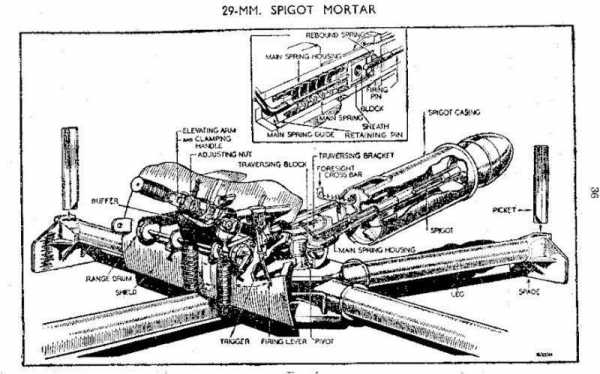

Стержневые минометы

В 1940 г. для инженерных частей были созданы 20-см легкий и 38-см тяжелый стержневые минометы. В ряде советских служебных документов военных лет их называли бомбометами. Такие минометы не имели ствола, а вместо него к опорной плите крепился стержень, на который надевался полый трубчатый хвост мины, выполнявший роль ствола. Внешне мина была похожа на реактивный надкалиберный снаряд. (Данные 20-см легкого и 38-см тяжелого минометов приведены в Приложении «Минометы».)

Достоинством этих минометов была большая мощность фугасного заряда мины при сравнительно простой конструкции миномета. К основным недостаткам можно отнести малую дальность стрельбы.

Стержневые минометы предназначались для разрушения минных полей, проволочных заграждений, противотанковых надолб и бетонных «ежей», уничтожения или подавления огневых средств дотов, а также для создания дымовых завес.

Стержневыми минометами снабжались инженерные части войск, в том числе минно-подрывные батальоны.

Первоначально вермахт заказал 400 легких минометов. Однако их боевое применение в кампаниях 1940 г. во Франции и позже в Северной Африке выявило ряд конструктивных недостатков, что привело к сокращению их производства. В 1940 г. было изготовлено 27 легких минометов, а в 1941 г. — 131. За эти два года было выпущено 3400 стержневых мин калибра 200 мм.

Тяжелый же 38-см миномет оказался еще хуже. Он был слишком тяжел (920 кг) и громоздок. Правда, для перевозки на вьюках он разбирался на 9 частей.

В 1941 г. было изготовлено 42 тяжелых 38-см стержневых миномета, и на этом производство их прекратилось. Все 42 миномета были складированы на армейском складе в Шпандау. В марте 1945 г. немцы пытались их применить в районе Магдебурга.

Нарезные минометы, выполненные по глухой схеме

В ходе Второй мировой войны немцы применяли сравнительно небольшое число легких, средних и тяжелых минометов, выполненных по глухой схеме, созданных еще в годы Первой мировой войны.

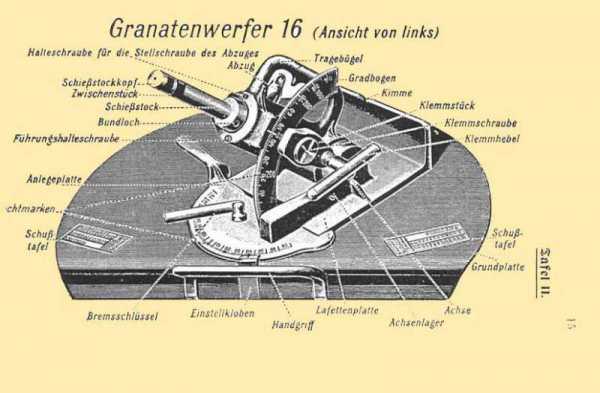

В 1915?1916 гг. Рейнским заводом совместно с Инженерным комитетом был создан 7,5-см малый миномет обр. 16 (I.M.W.16). Миномет имел ствол с шестью глубокими нарезами. Заряжание производилось с дула. Стрельба велась нарезными снарядами весом 4,6 кг с начальной скоростью 121 м/с на дальность от 200 до 1050 м. Длина ствола составляла 395 мм (5,5 калибра).

Подобно классическому артиллерийскому орудию миномет имел противооткатные устройства. Цапфы люльки находились в крайнем заднем положении и вращались в подцапфенниках двухстанинного стального лафета. Угол вертикального наведения изменялся от +45° до +75°. Сам лафет мог вращаться на деревянном основании. В основании имелась боевая ось, на которую надевались деревянные колеса. Штатный способ ведения огня — стрельба с деревянного основания, находящегося на грунте. В этом случае миномет имел круговой обстрел. Однако при необходимости стрельба могла вестись и с колес. В этом случае угол горизонтального наведения не превышал 70°.

Вес ствола миномета 23 кг, вес системы в походном положении на колесном ходу 215 кг. Миномет перевозился автомобилем или одной лошадью. Ход не был подрессорен, поэтому скорость возки не превышала 12 км/ч. Расчет 3?5 человек. Скорострельность до 20 выстрелов в минуту.

Уже после окончания Первой мировой войны фирма «Рейнметалл» создала более дальнобойный 7,5-см миномет обр. 18 (I.M.W.18). Понятно, что цифра 18 была поставлена специально для западных держав с целью доказать, что миномет был создан еще в годы Первой мировой войны.

7,5-см миномет обр. 18 также был нарезной и имел противооткатные устройства. Вес снаряда был увеличен с 4,6 кг до 6,3 кг, а дальность стрельбы повысилась с 1050 м до 3400 м. (Данные 7,5-см миномета обр. 18 приведены в Приложении «Минометы».)

7,5-см минометы обр. 16 и 18 к 1939 г. находились во второразрядных пехотных дивизиях и учебных частях.

К средним минометам, выполненным по глухой схеме, относились 15-см[22] и 17-см нарезные минометы.

Наиболее интересно устройство 17-см миномета, созданного фирмой Эрхардта (Рейнским заводом) в 1913 г. Миномет был создан по глухой схеме. Стрельба велась снарядами, имевшими готовые выступы. Ствол миномета представлял собой трубу-моноблок, наглухо закрытую с казенной части. В донной части канал заканчивался каморой для помещения заряда. В канале ствола были сделаны три нареза глубиной около 3 мм. Заряжание производилось с дула. Первоначально в канал досылался картузный заряд, а затем ввинчивался в нарезы ствола снаряд с готовыми выступами. Естественно, такая процедура существенно снижала скорострельность.

Гидравлический компрессор состоял из двух цилиндров, расположенных над и под стволом. Накатник состоял из двух колонок спиральных пружин, вложенных в компрессорные цилиндры. Подъемный механизм — сектор, прикрепленный к левой цапфе люльки. Угол возвышения от +45° до +75°.

Станок вращался вокруг штыря на платформе. Поворотный механизм секторного типа допускал угол горизонтального наведения 20°. Станок представлял собой коробчатую конструкцию, склепанную из двух стальных штампованных станин, связанных между собой поперечными связями. Высота оси цапф люльки от грунта 943 мм. Станок был установлен на железном основании длиной 1420 мм и шириной 750 мм.

При стрельбе платформа устанавливалась на грунт. Для возки на цапфы платформы надевались деревянные колеса диаметром 890 мм.

На поле боя миномет мог передвигаться вручную наподобие тачки, дулом вперед. Один номер расчета держался за дышло, а два-три номера спереди впрягались в лямки, закинутые через плечо. Для передвижения в узких местах миномет легко разбирался на части: ствол с лафетом; платформу; колеса, дышло, правило и т. д. На походе миномет перевозился парой лошадей.

Снаряд весом 54 кг при стрельбе с взрывателем без замедления пробивал или частично разрушал деревянные укрытия толщиной в 15 см, земляные — в 100 см. С взрывателем замедленного действия пробивались деревянные укрытия толщиной до 30 см. Действие осколков было эффективно на расстоянии до 100 м (разлет 300 м). При стрельбе для проделывания проходов в проволочных заграждениях снаряд разрушал последние в окружности радиусом 4 м.

В 1915?1916 гг. 170-мм миномет обр. 13 был модернизирован и получил название 17-см миномет обр. 16. Конструкция миномета в основном осталась без изменений. Был удлинен ствол и улучшена баллистика, дальность стрельбы возросла с 768 до 1425 м.

Тяжелый 25-см миномет обр. 10, созданный фирмой Эрхардта, фактически был первым в мире серийным минометом. Конструкция его была аналогична 17-см миномету обр. 13. Ствол нарезной, заряжание производилось с дула снарядами с готовыми выступами. В походном положении на боевую ось основания надевались деревянные колеса. С такими колесами и при отсутствии подрессоривания скорость возки на конной или механической тяге не превышала 12 км/ч.

В 1915?1916 гг. 250-мм миномет обр. 10 был модернизирован и получил название 25-см миномет обр. 16. В ходе модернизации конструкция миномета практически не изменилась, но был удлинен ствол и улучшена баллистика. Дальность стрельбы возросла с 563 до 970 м.

Средние и тяжелые минометы калибра 150?250 мм к 1939 г. серьезно устарели. Хотя фугасное действие их снарядов было достаточно эффективным, но дальность стрельбы, скорость перевода из походного положения в боевое и обратно считались германским командованием неудовлетворительными. Поэтому эти минометы использовались в укрепрайонах, в стационарных дивизиях и в подобных им частях. (Данные средних и тяжелых нарезных минометов приведены в Приложении «Минометы».)

Работы над минометами большой и особой мощности

Проектированием минометов большой мощности в годы войны занималась фирма «Шкода». В 1943 г. фирма изготовила несколько опытных образцов 150-мм минометов 15 cm Gr.W.43. Миномет имел схему мнимого треугольника, круглую плиту, дульное заряжание и был внешне похож на 120-мм миномет обр. 42. Оригинальной была лишь конструкция двуноги. Командование вермахта сочло вес миномета 695 кг очень большим, а дальность стрельбы 5 км слишком малой, и на вооружение 150-мм миномет принят не был.

Фирма «Шкода» разработала несколько образцов пневматических минометов, благо она в 1916?1918 гг. серийно производила пневматические минометы калибра до 200 мм. В частности, был создан опытный образец 105-мм пневматического миномета весом 320 кг. Длина ствола миномета 1700 мм. Мина весом 6,5 кг имела начальную скорость 110 м/с, и максимальная дальность стрельбы составляла 1200 м. Главным преимуществом пневматического миномета был очень слабый звук выстрела. Но германское командование решило не связываться с пневматическими минометами.

210-мм миномет фирмы «Шкода» 21 cm Gr.W.69 весил в боевом положении 2700 кг. Он имел гладкий ствол длиной 3000 мм. Стрельба велась длинной (1636 мм) оперенной миной 21 cm Wgr.5004 весом 110 кг. При заряде весом 1,4 кг начальная скорость мины составляла 239 м/с, а дальность стрельбы 5035 м. Мина несколько меньшего веса имела начальную скорость 283 м/с, а дальность стрельбы — 6410 м.

В 1944 г. фирма «Шкода» изготовила 33 миномета 21 cm Gr.W.69, а в 1945 г. — еще 96. В 1944 г. 27 210-мм минометов и 2025 выстрелов Wgr.5004 было передано 410-му корпусу народной артиллерии. В декабре 1944 г. поступило донесение из корпуса о том, что 210-мм минометы практически непригодны к боевым действиям.

В 1944 фирма «Шкода» спроектировала 305-мм миномет 30,5 cm Gr.W. Вес миномета составил 10,8 т, длина трубы 5100 мм, то есть 16,7 калибра. Мина весом 160 кг при заряде 13,5 кг имела начальную скорость 430 м/с, а максимальная дальность стрельбы была 10 км. В январе 1945 г. фирме «Шкода» была заказана опытная серия из 10 минометов 30,5 cm Gr.W. К апрелю 1945 г. был изготовлен только один экземпляр.

Параллельно «Шкода» работала над сверхмощными 420-мм минометами 42 cm s.Gr.W. Конструкция 42-см миномета была близка к конструкции классического артиллерийского орудия. Миномет имел гладкий ствол длиной 5150 мм, то есть 12,3 калибра, заряжание производилось с казенной части. Стрельба велась оперенной миной, но, подобно артиллерийскому снаряду, имела медный поясок форсирования. Угол вертикального наведения от +40° до +75°. Угол горизонтального наведения 360°.

Вес миномета по одним данным составлял 17,6 т, по другим 21,6 т. Видимо, в последнем случае включался вес основания. В походном положении миномет перевозился на двух повозках весом по 16 т. Изюминкой же миномета была система двойного отката. Ствол откатывался по люльке на 850 мм, а верхний станок — по нижнему станку на 1250 мм. Двойной откат усложнял конструкцию миномета, но позволял существенно уменьшить его вес.

К началу апреля 1945 г. фирма «Шкода» изготовила первый опытный образец 42-см миномета. В боевых действиях миномет участия не принимал. Документация на него попала в руки советских специалистов. Фирма «Шкода» предлагала наладить производство 42-см минометов для СССР, но советское руководство отказалось.

Самый же большой миномет был спроектирован в 1944 г. фирмой «Рейнметалл». Калибр его — 850 мм, а длина ствола — 15 метров, то есть 17,6 калибра. В конструкции миномета была применена схема мнимого треугольника. Заряжание производилось с дула. Стрельба велась под фиксированным углом 45° — 48°. Казенник миномета упирался в опорную плиту размером 6?6 метров.

Мина весом в 2,2 т при заряде 400 кг должна была иметь дальность стрельбы 220 км. Таким образом, с Французского побережья эти минометы могли обстреливать всю Южную Англию, включая Лондон. Мины 85-см миномета имели большее фугасное действие, чем боевые части снарядов ФАУ-1 и ФАУ-2, а сами минометы были на порядок дешевле, чем крылатые или баллистические ракеты и их пусковые установки. Однако после захвата Франции союзниками продолжение работы над 850-мм минометом было признано немецким руководством нецелесообразным.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

5 cm l Gr W 36 | 50

В начале 30-х г. Германия приступила к проектированию новых видов оружия, предназначенного для непосредственного сопровождения пехоты. Первым, в 1930 году, отдано указание о начале проектных работ по 81-мм миномету, а затем в 1934 году, о проектировании легкого миномета калибра 50 мм. Последний должен был состоять в штате каждого пехотного взвода.

История создания и производства

Основным его назначением, была борьба с живой силой и огневыми точками противника на дистанции превышающей таковую для уверенного броска ручной гранаты. Первые экземпляры миномета, созданного фирмой "Рейнметалл" стали поступать в пехотные подразделения в период 1936-37 гг. Данное орудие получило официальное название 5 cm Leichter Granatwerfer 36, но обычно использовалось его сокращенное название 5 cm l GrW 36.

Массовое производство немецкого 50-мм миномета продолжалось до июня сорок третьего года, всего было произведено в общей сложности 31 836 штук, с более или менее значительными изменениями в конструкции в течении производства. В 1942 году производство минометов 5 cm lе GrW 36 сокращено, а сами минометы начали выводить из войск первой линии.

Для боевого питания 50-мм немецких минометов, можно было использовать мины советского производства, которые давали гораздо большую дальность. В 1942 году в большом количестве 50-мм немецкие ротные минометы были отправлены в тыл, для обороны французского побережья. В 1944 году в значительное число 50-мм минометов было передано Хорватии.

Недостаток самих минометов, так и боеприпасов к ним вынуждало широко применять 50-мм минометы французского и советского образца. Тем не менее они также были отвергнуты. В мае 1944 года примерно 13000 таких минометов были отправлены в лом. Тогда как 45-мм польские, а также итальянские минометы, в 1945 году пошли на нужды вооружения фольксштурма и крепостей.

В вермахте имелось достаточное количество винтовочных мортирок, способных отстреливать гранату на дистанцию в 250 метров. Эффективность действия 50-мм гранаты, была удовлетворительна для борьбы с открыто расположенной пехотой, но совершенно недостаточна против сколь-нибудь серьезной фортификации.

Ротный 50-миномет l GrW 36 входил в состав взводов пехоты немецкой армии, включая горных стрелков и воздушный десант. Помимо вермахта 50-мм миномет использовался в Ваффен-СС. В состав каждого пехотного взвода организационно входило по одному ротному 50-мм миномету. Типичная немецкая пехотная дивизия начала войны располагала 5 cm lе GrW 36 в количестве 84 штук. Помимо пехотных рот, три миномета находились в составе роты разведки полка.

Краткое описание конструкции

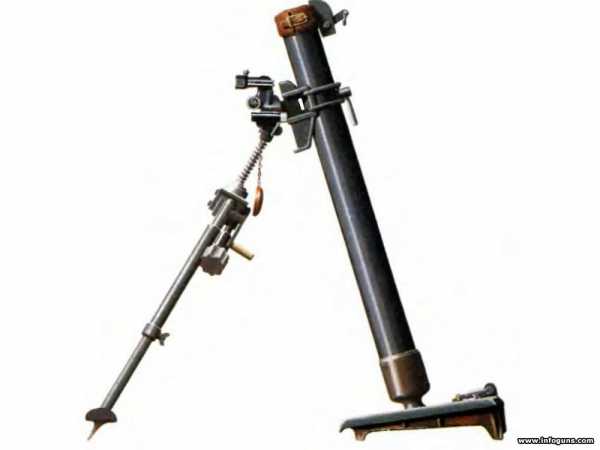

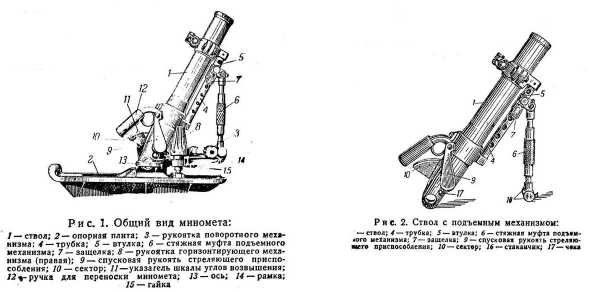

Немецкий 50-мм миномет (5 cm l Gr W 36) состоит из 2-х основных узлов:

  • опорная плита, с механизмами выравнивания и механизмом поворота по горизонтали;
  • ствол, с установленным на нем подъемным механизмом.

Предназначение подъемного механизма - наведение на цель в вертикальной плоскости. Для грубого наведения необходимо утопить защелку 7, и переместить по трубке 4, втулку 5.  Точное наведение производится вращением стяжной муфты 6 соединяющей обе его части.  Поворотный механизм предназначен для точного наведения по горизонту, что достигается вращением рукояти 3.

 Выравнивание миномета на месте (горизонтирование) достигается вращением рукояток 8, имевшихся по обе стороны ствола.

Миномет 5 cm l GrW 36 оборудован стреляющим приспособлением. Для производства выстрела надо опустить мину в стол, после чего нажать на спуск стреляющего приспособления.

В состав минометного расчёта входили три человека- командир, наводчик и заряжающий. В положении для похода, миномет переносили разобранным, в двух вьюках. Первый вьюк - ствол, с механизмом вертикального наведения, второй- опорная плита.

На короткие расстояния, как и на поле боя, 50-мм миномет переносили собранным, удерживая его за ручку. Обыкновенно, кроме самого миномета, расчет переносил также пять лотков с минами, по десять штук в лотке, а также коробку с принадлежностями.

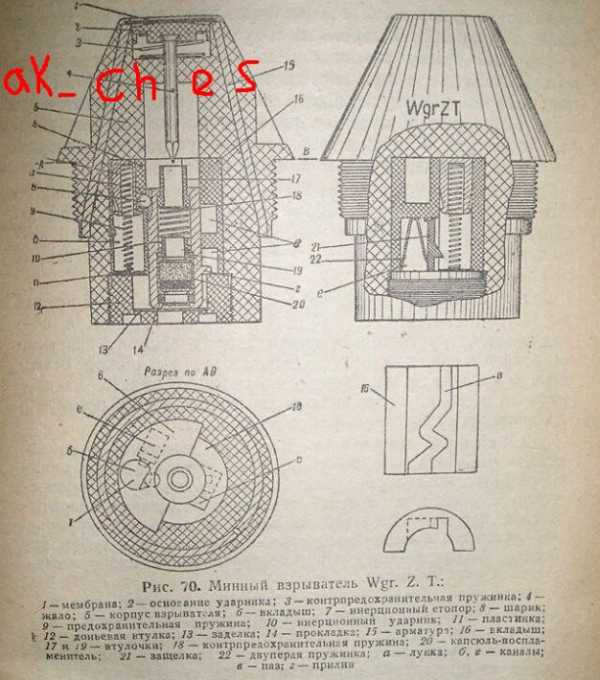

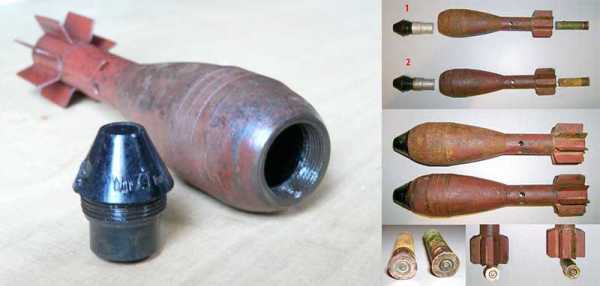

В боекомплект миномета 5 cm l GrW 36 входила единственная 910-г чугунная мина. Мина состоит из трех частей:

  • корпус, заключавшего в себя заряд тротила весом 115 г;
  • стабилизатор с хвостовым патроном внутри;

Перед стрельбой взрыватель никаких установок не требует.

Боевое применение

Главной задачей минометного расчета было подавление и уничтожение целей, расположенных за укрытиями. Наиболее эффективным являлся массированный огонь нескольких минометов 50-калибра. Как следствие, при ведении огня по скоплению живой силы, транспортных средств и пунктам наблюдения противника следовало привлекать несколько минометов, ведя огонь с высокой интенсивностью.

Работа на позиции

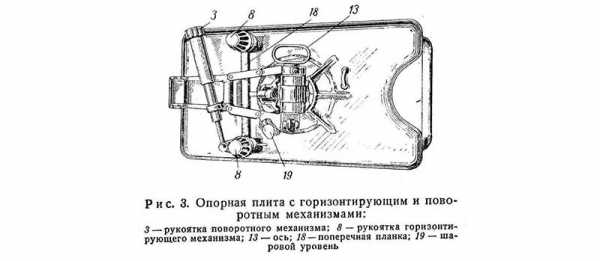

Заняв огневую позицию (ОП), расчет миномета устанавливал опорную плиту на землю таким образом, чтобы она имела небольшой наклон вперед. В случае нужды, нужного положения добивались, подравнивая грунт лопаткой.
Ориентируясь по белой полосе, нанесенной на стол, и передвигая опорную плиту, миномет 5 cm l Gr W 36 грубо наводили на цель. Поворотный механизм должен был находится в среднем положении.

Ударами черенка лопаты, опорную плиту осаживали до тех пор, пока ребра на нижней стороне не погрузятся в грунт.

Миномет горизонтируется вращением рукояток 8, покамест пузырек уровня не установится в среднем положении.

Ведение огня из 50-мм ротного миномета

После того как 50-мм ротный миномет установлен на ОП и произведена его грубая наводка по белой черте, расчет приступал к точному наведению в цель рукояткой горизонтального наведения 3.

Вертикальное наведение осуществлялось исходя из расстояния до цели, которое измеряли на-глаз. Для чего указатель прицела 11 устанавливали против цифры необходимой дальности, нанесенной на сектор 10.

Шкала сектора размечена на дистанции от 0 до 500 метров, с шагом в 100 метров. Необходимый угол возвышения придают грубо - двигая по трубке 5, втулку 4. Точное наведение - вращением стяжной муфты 6.

Для выстрела мину с установленным хвостовым патроном опускали в канал стола и производили спуск стреляющего приспособления, для чего отводили к себе рукоять спуска.

Стрельба производилась из положения лежа, пригнув голову к земле. Перед стрельбой необходимо было убедится, что на траектории мины, перед минометом, отсутствовали кусты, ветки деревьев и высокая трава, во избежание преждевременного разрыва.

ww2tanki.ru

8 -cm минометы Германии.

Слоняра 22-01-2004 19:46

8-cm s.GR.W.34.

Основным батальонным минометом в вермахте был 8-см миномет обр.34г. Немцы называли его тяжелым гранатометом обр. 34г (Schwere Granatwerfer 34). Или 8-cm s.GR.W.34.
8-см миномет обр.34 был создан фирмой 'Рейнметалл' в 1932г. по типу миномета Стокса-Брандта. Он имел схему мнимого треугольника - ствол и двунога, составляли две стороны треугольника, а третья сторона, связывающая опору двуноги с плитой отсутствовала, то есть была мнимой. Характерным внешним отличием 8-см обр.34 от советского 82-мм была прямоугольная, а не круглая опорная плита. ***

*** К началу войны в Красной армии имелось несколько десятков 82-мм минометов калибра 82-мм обрю 36г. С прямоугольными плитами, а все остальные минометы имели круглые основания.

Изменения дальности стрельбы миномета производилось грубо- подбором заряда от N1 до N4, а более точно- изменением угла возвышения. Дальность стрельбы 3,5 кг миной составляла от 0,6 до 2400м.

Миномет состоял из ствола с казенником, двуноги с установленными на ней механизмами, амортизаторной плиты и прицела. 8-см обр.34
8-см обр.34 состоял на вооружении пулеметных рот пехотных дивизий первой волны. В батальоне было шесть 8-см обр.34, а во всей дивизии-54 миномета.
8-см обр.34 переносился в походном положении на трех людских вьюках (ствол, опорная плита и тренога). Колесного хода миномет не имел.
8-см обр.34г часто устанавливались в полугусеничном бронетранспортере Sd.Kfz 250/7. Самоходный минометной установкой эту систему можно назвать с большой натяжкой, так как миномет устанавливался на днище кузова БТР с помощью небольшого числа полукустарных приспособлений. При необходимости миномет вынимался из кузова и действовал как обычный миномет.

Наличие 8-см минометов (без трофейных) в германской армии (шт.)
1.09.1939г---4624
1.04.1940г---6796
1.06.1941г---11767
1.10.1944г---14900
1.01.1945г---16454

Производство минометов 8-cm s.GR.W.34. (шт)
1939---1523
1940---4380
1941-4230
1942---9780
1943---19588
1944---26341
1945---5788

Стоимость одного миномета 8-cm s.GR.W.34. составляла 810 Rm.

Существенная разница в наличии и производстве минометов 8-cm s.GR.W.34. объясняется их большими потерями. Так только с 22 июня 1941г по 1сентября 1942г потеряно 3466 минометов, причем все на Восточном фронте.

Командование вермахта в целом б?ло довольно 8-см минометами. Но миномет имел сравнительно большой вес (57кг) и не годиля для воздушно-десантых войск и различных штурмовых и диверсионных групп. Поэтому спкциально для ВДВ был разработан укороченный 8-см миномет обр.42-kz.8 cm Gr.W.42. Ствол его действительно был укорочен с 1143мм, как у обр.34, до 747мм. Вес миномета был уменьшен с 57 до 26 кг. Боекомплект остался тот же что и 8-cm s.GR.W.34., но за счет уменьшения заряда и длинны ствола дальность стрельбы уменьшилась до 1100м, при начальной скорости 110 м/с. Из-за плохих баллистических качеств производство укороченного 8-см миномета обр.42г было ограничено.
Серийное производство 8-см миномет обр.42-kz.8 cm Gr.W.42 было начато в 1943г и в том же году закончено. Всего немцы изготовили 1591 миномет.

Устройство миномета

Ствол состоял из гладкоствольной трубы и навинчивающегося казенника.
Двунога - лафет состоял из двух одинаковых по устройству опорных ног. Наличие шарнирного соединения опорных ног позволяло производить грубую установку углов наведения, точная наводка выполнялась при помощи подъемного механизма. Кроме тог позволяло вести огонь с огневой позиции, имеющей большой поперечный перекос, и увеличивало огневую маневренность миномета. На каждой треноге имелся хомутик для крепления вьючного ремня.

Данные миномета 8-cm s.GR.W.34

Калибр,мм:::::::. 81,4
Длина ствола, мм/клб:::1143/14
Длина канала, мм/клб ::...1033/12,7
Угол ВН:::::::..:от +45 до +87
Угол ГН без перестановки лафета-двуноги:
При угле возвышения 45::.9град.
При угле возвышения 87::.15град.
Площадь опорной плиты, см.кв::2930
Вес опорной плиты :::::::19 кг
Вес миномета, кг ::::::::.57
Скорострельность, выстр./мин:::25-30
Дальность стрельбы,м:::::.....60-2400
Расчет, чел:::::::::::.4


Боеприпасы и баллистика.

Осколочная мина обр.34 8-cm Wgr.34
Вес мины, кг::::3,5
Длина мины, мм::332

Осколочная мина обр.38 8-cm Wgr.38
Вес мины, кг:::...3,5
Длина мины, мм::329

Осколочная прыгающая мина обр.39 8-cm Wgr.39
Вес мины, кг:::....3,5
Длина мины, мм:.:333

Дымовая обр.34 8-cm Wgr.34.Nb
Вес мины, кг:::...3,5
Длина мины, мм::332

Целеуказательная мина обр.38 8-cm Wgr.38 Dent
Вес мины, кг:::...3,5
Длина мины, мм::327


Основным назначением прыгающей осколочной мины являлось поражение живой силы, находящейся за различными укрытиями: складками местности, в окопах и т.д. Эффективность действия мины в таких условиях обеспечивалась тем, что она рвалась не на поверхности земли, как обычная осколочная мина, а на некоторой высоте (1.5-2 м) от земли. Поэтому осколки мины, летящие сверху вниз, поражали укрывшуюся живую силу, причем они давали большую площадь поражения, чем обычная осколочная мина.
В отличие от обычной осколочной мины прыгающая мина имела отделяющийся головную часть, внутри которой помещался вышибной заряд с замедлителем, который отделялся от основного заряда диафрагмой, соединяющей головную часть с корпусом мины. В диафрагму была ввинчена втулка газодинамического распределителя, имевшая отверстие для прохода к капсулю-детонатору.
Действие прыгающей мины у цели сводилось к следующему. При встрече мины с преградой действовал взрыватель, луч огня которого воспламенял пороховой замедлитель вышибного заряда. Во время горения замедлителя мина продолжала углубляться в грунт и теряла при этом значительную часть кинетической энергии. После сгорания замедлителя воспламенялся вышибной заряд, под давлением газов которого головная часть отделялась от диафрагмы, а корпус мины с диафрагмой выбрасывался вверх. При этом пороховые газы прорывались через отверстие во втулке в камору газодинамического замедлителя, который подрывал капсуль-детонатор, когда мина подпрыгнет на высоту 1,5-2 метра от земли.

Бог войны Третьего рейха/ А.Б Широкорад

Слоняра 23-01-2004 18:27

Окончание.
***********
Особый интерес представляет собой боевое применение трофейных 81-мм французских минометов Брандта обр. 27/31, которые получили обозначение 8 cm Gr. W.278(f). Сам по себе французский миномет не имел ничего оригинального- схема мнимого треугольника, прямоугольная опорная плита и т.п. Баллистика его была лучше, чем 8 см германского миномета обр.34. Легкая 3,3 кг мина при наибольшем заряде имела начальную скорость 157 м/с и дальность стрельбы до 3000м. Кроме того, в боекомплект входила тяжелая 6,5 кг мина, летевшая на дальность 1200м.
Часть минометов обр. 27/31 немцы использовали в обычном варианте, а часть применяли в самоходных установках. Так на трофейном танке FMR 1935 'Рено' была снята башня, а в замен поставлена открытая сверху рубка, где помещался 81-мм миномет обр. 27/31. Вес самоходной минометной установки был около 6,6 тонн, а толщина брони 5-13 мм. Карбюраторный двигатель мощностью 80л.с обеспечивал максимальную скорость по шоссе 55 км/час, запас хода до 180 км. Другой образец самоходной минометной установки был создан в 1943г на шасси французского полугусеничного тягача 'Самуа' MCG/MCL. В кормовой части тягача была установлена специальная рама, в которой в два ряда помещалось 20 стволов 81-мм минометов обр. 27/31. Вертикального наведения эта установка не имела - все стволы были установлены жестко под углом 60 градусов. Вес установки - 2,3т. Кроме того, имелись также установки не с двадцатью, а с шестнадцатью стволами по 8 в ряд.
Классификация этих установок представляет собой определенную трудность - их можно назвать самоходными минометными установками, и системами залпового огня, выполненными по схеме 'закрытая труба'.
Все перечисленные типы самоходных установок успешно использовались немцами в боях во Франции в 1944г.
Кроме того, в вермахте использовались 81-мм австрийские, чехословацкие, польские и 82-мм русские минометы.

81-мм австрийский миномет обр. 1933г. Получил в вермахте обозначение 8 cm Gr.33(o). Это был классический миномет типа Стокса-Брандта по схеме мнимого треугольника. К 1 января 1939г. В войсках находилось 244 таких миномета. В марте 1940г. Еще 6 минометов было отправлено в войска со складов.
В Польше немцы захватили 301 миномет калибра 81-мм и 53,3 тыс.выстрелов к ним. Это были 81-мм минометы обр. 1919/28г. И их модификация обр. 1931г., но немцы не вникали в эти тонкости и оба миномета именовали 8 cm Gr. W.31(р). Польские минометы немцы применяли в компаниях 1940 и 1941гг.
К 1 сентября 1939г. в войсках имелось 514 чешских 81-мм минометов обр. 1936г. и 236 тыс. Выстрелов к ним. В вермахте они получили наименование 8 cm Gr. W.36(t). В 1940г. фирма 'Шкода' поставила еще 49 минометов.
С началом войны в СССР немцы захватили несколько сотен советских 82-мм минометов обр.1937г. В вермахте их называли 8,2 cm Gr. W.274(r). Эти минометы нашли широкое применение на Восточном фронте.


Данные трофейных минометов.


8 cm Gr. W.278(f).
Калибр, мм:::::::::..81
Длина ствола, мм/клб:::::.1114/13,8
Угол ВН:::::::::::от+45 град. до + 85 град.
Угол ГН:::::::::...: 6 град.
Вес в боевом положении, кг::...58
Скорострельность, выстр/мин::35
Расчет, чел::::::::::5
Вес штатной мины, кг:::::.3,3
Начальная скорость мины, м/сек... ---
Дальность
стрельбы штатной миной, м ::..3020
Вес тяжелой мины, кг::::::6,5
Дальность
стрельбы тяжелой миной, м:::.1120

8 cm Gr. W.36(t).
Калибр, мм:::::::::..81
Длина ствола, мм/клб:::::.1140/14.4
Угол ВН:::::::::::от+45 град. до + 85 град.
Угол ГН:::::::::...: 10 град.
Вес в боевом положении, кг::...62
Скорострельность, выстр/мин::--
Расчет, чел::::::::::--
Вес штатной мины, кг:::::.3,3
Начальная скорость мины, м/сек... 70-220
Дальность
стрельбы штатной миной, м ::..3400

8 cm Gr. W.31(р).
Калибр, мм:::::::::..81
Длина ствола, мм/клб:::::.1260/15,5
Угол ВН:::::::::::от+40 град. до + 90 град.
Угол ГН:::::::::...: 12 град.
Вес в боевом положении, кг::...62
Скорострельность, выстр/мин::20
Расчет, чел::::::::::5
Вес штатной мины, кг:::::.3,25
Начальная скорость мины, м/сек... 210
Дальность
стрельбы штатной миной, м ::..3030
Вес тяжелой мины, кг::::::6,6
Дальность
стрельбы тяжелой миной, м:::.1200

8 cm Gr. W.33(o).
Калибр, мм:::::::::..81
Длина ствола, мм/клб:::::.1130/14
Угол ВН:::::::::::--
Угол ГН:::::::::...: --
Вес в боевом положении, кг::...62
Скорострельность, выстр/мин::--
Расчет, чел::::::::::5
Вес штатной мины, кг:::::.3,5
Начальная скорость мины, м/сек... 125
Дальность
стрельбы штатной миной, м ::..1900



шурик 30-07-2005 01:31

есть вапрос
в чём разница между дымовой и целеуказательной немецкой миной
хателосьбы узнать их устройство и начинку

extractor 30-07-2005 03:01

В Красной же армии приняли калибр-82 мм.
Ихней миной 80-81 можно из нашего 82БМ пульнуть , а они нашей нет!

Всеволод 30-07-2005 13:30

А вот одна из оценок работы немецких минометов:

23 сентября 1941 года

ИНСТРУКЦИЯ ПО ОРГАНИЗАЦИИ НАСТУПЛЕНИЯ НА ОБОРОНЯЮЩЕГОСЯ ПРОТИВНИКА, ПРИМЕНИВШЕГО ИНЖЕНЕРНЫЕ СРЕДСТВА ПОЛЕВОЙ ФОРТИФИКАЦИИ НА ЛЕСИСТО-БОЛОТИСТОМ ТЕАТРЕ

(Разработана на основе опыта наступательных боев войск 29-й армии)

1. Краткая характеристика тактики противника,
действующего перед фронтом 29-й армии.

...............

6. Минометы располагаются побатарейно за обратными скатами на глубине 1-2 км и имеют по несколько огневых позиций.

Как правило, немцы широко маневрируют минометами, создавая видимость большой насыщенности ими всего фронта. Минометный огонь составляет основу системы огня в обороне и используется в широком масштабе.

........................

8. Система огня противника в обороне зиждется на пулеметном, артиллерийском и особенно минометном огне. Минометный огонь ведется по площади и переносится сначала вдоль фронта, а потом по (непропечатано, видать - А.В.С.)

...................


Начальник штаба 29 армии
генерал-майор ШАРАПОВ

Военный комиссар штарма 29
баткомиссар ЧЕПУРНЫХ

------------------
Ребята, давайте жить дружно!

шурик 01-08-2005 13:17

а что за начинка в дымовой мине

Charnota 01-08-2005 13:53

Мдя. Одного не пойму. Наличие 81-мм миномётов, например, у поляков на 09.1939 - порядка 1200 ед., немцы захватили 300 ед., т.е. 75% - безвозвратные потери???

Всеволод 01-08-2005 15:21
quote:
Originally posted by Charnota:
Мдя. Одного не пойму. Наличие 81-мм миномётов, например, у поляков на 09.1939 - порядка 1200 ед., немцы захватили 300 ед., т.е. 75% - безвозвратные потери???

Утопили в речках, чтоб не отдавать. Или вывели из строя другими способами.

------------------
Ребята, давайте жить дружно!

Слоняра 01-08-2005 20:32
quote:
Originally posted by Karstjager:

Миномет восьмерка был в 2 модификациях - был еще короткий для ВДВ...


Точно, с винта недавно лил и не глянул.

Слоняра 26-03-2006 12:27

Wurfgranate 34 в металлическом лотоке.

gans2 26-03-2006 15:54

Такой вопрос. За счет чего такая разница в скорострельности 82 РККА 15-25 в\мин а немец 25-30?
Насколько различается Вб миномета и немецкой пехотной пушки с такой же начальной скоростью, но нарезным стволом? Мне минометчик утверждал, что "незначительно и приводил идеальный Вб=3м и Вд=8м для 1500 м КУ нашего 82 мм.

extractor 29-03-2006 21:55
quote:
Originally posted by gans2:
Такой вопрос. За счет чего такая разница в скорострельности 82 РККА 15-25 в\мин а немец 25-30?
Насколько различается Вб миномета и немецкой пехотной пушки с такой же начальной скоростью, но нарезным стволом? Мне минометчик утверждал, что "незначительно и приводил идеальный Вб=3м и Вд=8м для 1500 м КУ нашего 82 мм.

Скорострельность зависит от изменения прицела и устойчивости.
практически выстреливали 50 мин на нулевом заряде 1,5 -2 минуты, т.е. 2 сек. -выстрел это реально.

HocH 01-04-2006 16:57

фото

guns.allzip.org

Германские средства поддержки пехоты | Стрелковое оружие

80-мм немецкий миномет sGrW 34 часто вызывал уважение у всех, кто попадал под его огонь. Оружие отличалось высокой точностью стрельбы и быстрым темпом ведения огня, однако эти качества определялись не столько техническими характеристиками, сколько выучкой расчета.

В начальный период Второй мировой войны 50-мм миномет leGrW являлся стандартным вооружением пехотных частей германской армии, однако уже в 1941 году его перестали использовать в первом эшелоне войск из-за малой мощности и недостаточных характеристик.

В период между мировыми войнами германские конструкторы оружия начинали свои работы с нуля. Когда командование возрождающихся сухопутных войск сформулировало требования к легкому пехотному миномету для вооружения отделения, инженеры компании «Рейн- металл-Борзиг» решили не следовать традиционной схеме ствол/опорная плита/двунога лафет, а создали миномет с постоянным креплением ствола и плиты. В результате получился небольшой 50 мм легкий миномет, получивший обозначение «5-см leichte Granatwerfer 36» или leGrW 36. Его приняли на вооружение в 1936 году. Эта модель может служить примером того, как немцы любили укомплектовывать свое оружие различными «хитрыми» устройствами.

В конструкции был применен поворотный механизм, встроенный в плиту, и очень сложный оптический прицел, в котором не было никакой необходимости. Понятно, что создатели стремились сделать оружие как можно более совершенным и повысить точность стрельбы, однако для прицеливания на те дистанции, на которые стрелял leGrW 36, вполне хватало насечек на стволе, так что прицелы отменили в 1938 году. Оружие мог переносить один человек с помощью рукоятки на казеннике. При своих небольших размерах вес миномета 14 кг был достаточно велик, поэтому, как правило, один солдат переносил сам миномет, а второй — боеприпасы к нему (для стрельбы применялись только осколочные мины) в стальной коробке.

Для стрельбы плита устанавливалась на землю, наведение осуществлялось по насечкам на стволе. Стрельба велась с помощью стреляющего механизма со спуском. Если конструкторы гордились своим творением, то в войсках к нему относились с гораздо меньшим энтузиазмом. Миномет имел слишком большую массу и сложную конструкцию, а боеприпасы не отличались высокой эффективностью. Вес мины составлял 0,9 кг, максимальная дальность стрельбы не превышала 520 м.

Дорогостоящее производство

Кроме всего этого, производство миномета обходилось слишком дорого и занимало много времени Естественно, подобная ситуация не могла продолжаться во время войны, и в 1941 году миномет leGeW 36 сняли с производства. Оставшиеся в войсках образцы постепенно изымали из боевых частей, передавая резервным и тыловым подразделениям. Многие минометы направили в части, дислоцированные вдоль Атлантического вала для береговой обороны, некоторые попали в итальянскую армию.

Таким образом, миномет leGrW 36 трудно назвать удачей германских конструкторов. Они сделали маленькое оружие, получившееся слишком сложным и дорогим, а это не оправдывало результат. В Германии довольно быстро оценили ситуацию и решили перейти на новое, более эффективное оружие.

Вверх по калибрам

80-мм тяжелый миномет «8- cm schwere Granatwerfer 34 8-см» (или sGrW 34) в войсках уважали за точность и скорострельность. Миномет с 1939 по 1945 год оставался на вооружении германской армии и активно использовался в боях на всех фронтах. Миномет разработала и выпускала та же компания «Реинметалл Борзиг», но стоит сказать, что он мало чем отличался от французского 81,4-мм миномета «Брандт». Несмотря на репутацию качественного оружия, в конструкции sGrW 34 нет ничего примечательного, а своей известностью этот миномет обязан мастерству хорошо подготовленных расчетов.

На протяжении всей войны по уровню подготовки немецкие минометчики превосходили своих противников. Они научились стремительно вступать в бой и выходить из него а с помощью расчетных таблиц и прочих приспособ лений достигалась высокая точность стрельбы. По конструкции миномет был весьма традиционен и отличался очень высоким качеством изготовления. Для переноски вручную тремя солдатами миномет разбирался на три части, для переноски боеприпасов требовались дополнительные люди.

Существовала также специальная модификация миномета для установки в кормовой части полугусеничного бронетранспортера SdKfz 250/7. В производстве миномета участвовали несколько заводов, быстро был организован массовый выпуск мин, так как типов боеприпасов для этого оружия имелось множество. Обычно стрельбу вели осколочными и дымовыми минами, однако существовали осветительные мины и мины для указания целей при воздушных налетах. Создали и специальную прыгающую мину «8-см Wurfgranate 39» подпрыгивающую обратно в воздух после удара о землю за счет срабатывания небольшого реактивного двигателя.

На определенной высоте мина взрывалась, поражая большую площадь осколками. Впрочем, эта мина оказалась слишком дорогой в производстве и выпускалась малыми партиями. Значительным преимуществом sGrW 34 было то, что стрельба из него могла вестись различными трофейными минами, хотя обычно дальность стрельбы при этом уменьшалась. Для воздушно-десантных войск сделали специальную укороченную модификацию «Kurzer Granatwerfer 42» обычно известную как «Штуммельверфер» («обрубок»). Этот образец выпускали с 1942 года для замены 50-мм миномета leGrW 36. Стрельба из «Штуммельверфера» велась стандартными минами к sGrW 34, однако максимальная дальность стрельбы сократилась более чем вполовину.

Артиллерия пехоты

Одним из основных тактических уроков, вынесенных германской армией из опыта боев Первой мировой войны, стала необходимость оснащения каждого пехотного батальона достаточными средствами артиллерийской поддержки. В 1920-х годах одним из основных приоритетов для германской оружейной промышленности стала разработка нового легкого орудия для пехоты, или «leichte Infantriegeschuetz». К 1927 году компания «Рейнметалл Борзиг» разработала 75 мм пушку, принятую на вооружение в 1932 году.

Так как орудие предназначалось для моторизованных частей, для буксировки использовались заряжания. Подобная система — еще один пример нестандартного мышления германских конструкторов, хотя в целом такое устройство не имело никакого преимущества перед затворами обычной конструкции. В остальном орудие было обычным, прочным и надежным в использовании, хотя дальность стрельбы была небольшой из-за короткого ствола.

Два варианта

Пушка lelG 18 выпускалась в двух вариантах. Один из них — легкая горная пехотная пушка 18 или leGebIG 18 предназначался для горных частей. Это орудие разработали в 1935 году оно разбиралось на 10 частей для перевозки на мулах или легких автомобилях. Чтобы снизить вес, обычную коробчатую станину заменили стальной трубчатой, а щит сделали съемным. Интересно, что в целом горная пушка получилась тяжелее обычного варианта, однако возможность разборки сделала ее более пригодной для использования в таком качестве. Она создавалась как временное оружие, но оставалась на вооружении до 1945 года.

Другая модификация предназначалась для воздушно-десантных войск, она называлась lelG 18F («F» — сокращение от слова «Fallschirmjaeger», то есть парашютист). Пушка имела небольшие металлические колеса, трубчатые станины, щит сняли. Она легко разбиралась на четыре части для сбрасывания парашютным способом в контейнерах. Было выпущено лишь шесть образцов, после чего предпочтение отдали безоткатным орудиям.

Германские средства поддержки пехоты характеристики:

lelG 18
  • Калибр: 75 мм
  • Длина: орудия 90 мм
  • ствола 884 мм
  • Вес: боевой 400 кг
  • Углы возвышения: +10 —+73 град
  • Угол поворота: 12 град.
  • Начальная скорость полета мины: 210 м/с
  • Максимальная дальность стрельбы: 3550 м
  • Вес мины: осколочной — 5,45 или 6 кг; кумулятивной — 3 кг
sGrW 34
  • Калибр: 81,4 мм
  • Длина: ствола 114 мм;
  • канала ствола 103 мм
  • Вес: боевой 56,7 кг
  • Углы возвышения: <-40 — +90 град
  • Угол поворота: 9-15 град в зависимости от угла возвышения
  • Максимальная дальность стрельбы: 2400 м
  • Вес мины: 3,5 кг
leGrW 36
  • Калибр: 50 мм
  • Длина: ствола 47 мм;
  • канала ствола 35 мм
  • Вес: боевой 14 кг
  • Углы возвышения: +42 — +90 град
  • Угол поворота: 34 град.
  • Максимальная дальность стрельбы: 520 м
  • Вес мины: 0,9 кг
Предыдущая статья:120-мм полковой миномет образец 1938 года Следующая статья:Британские минометы

infoguns.com

забыты навсегда или еще нет? » Военное обозрение

Бывает и часто, что какое-то техническое приспособление сначала входит в моду, а затем выходит из нее, как, впрочем, происходит и со многими другими вещами. Например, все слышали про такое оружие, как миномет. Ствол-труба, двунога опора, плита – вот, собственно, и все оружие. Скорострельность доходит до 25 выстрелов в минуту и это при ручном заряжании. Известно, что кроме калиберных минометов существовали и надкалиберные, оставшиеся сегодня разве что только в музеях и на фотографиях. После Первой мировой войны надкалиберные минометы в их классическом виде использоваться перестали. А вот что вы скажете о так называемых штыревых минометах, у которых роль ствола играет металлический штырь, на который для выстрела как раз и надевается мина?
«Гранатный миномет» в действии.

Начало им положил немецкий миномет Granatenwerfer 16, разработанный в 1915 году австрийским священником, но попавший, прежде всего, в германскую армию. Устроено это оружие было на редкость просто: ствол с рукояткой для переноски, опорная плита с угломером, зажим ствола и стреляющий механизм. Ствол был бутылочной формы, чтобы лучше входить в пустотелую хвостовую часть гранаты. Стреляющий механизм ударникового типа находился в стволе и спускался «дерганием за веревочку». Углы возвышения находились в интервале от 45 до 85 градусов. Для наведения на цель использовалась рукоятка на стволе, после чего ствол фиксировался с помощью специального зажима. Сами немцы называли его гранатометом (метателем гранат), но ему вполне подошло бы и название «гранатный миномет».


Мина к немецкому «гранатному миномету».

Стрельба из него осуществлялась гранатой с насеченной оболочкой, дававшей при разрыве одинаковые осколки по форме и весу. Инерционный взрыватель имел высокую чувствительность, так что при ударе о грунт граната не успевала в него углубиться и все осколки летели в разные стороны. При этом в носовой части гранаты имелся специальный заряд черного пороха, чтобы разрыв гранаты был виден издали! Наибольшая дальность стрельбы достигалась при угле возвышения в 45 градусов и составляла (в зависимости от типа мины) от 255 метров до 300 метров. При угле в 85 градусов дистанция была минимальной - 50 метров, и нужно было обращать внимание на ветер, чтобы им гранату не нанесло тебе же на голову! Хотя вес системы получился около 41 кг, на поле боя его вполне мог перемещать расчет, состоявший всего из двух человек и даже тащить за ним боеприпасы, а при необходимости даже и один солдат.


Миномет Granatenwerfer 16 обр. 1916 г.

Интересно, что огонь вели с платформы-основания, в которую ввинчивался винт, расположенный на плите миномета. Получалось, что миномет вращался во все стороны вместе с плитой на этом основании, то есть мог поражать цели на все 360 градусов! Немецким солдатам этот оружие понравилось. Сиди себе в траншее и «пуляй» во врага мину за миной! Неудивительно, что и мины к нему выпускались в больших количествах, а его мины находили применение даже в авиации, где их использовали в качестве легких бомб. Но главной особенностью его, подчеркнем, было то, что мина или граната надевались на ствол, а не помешались в него.

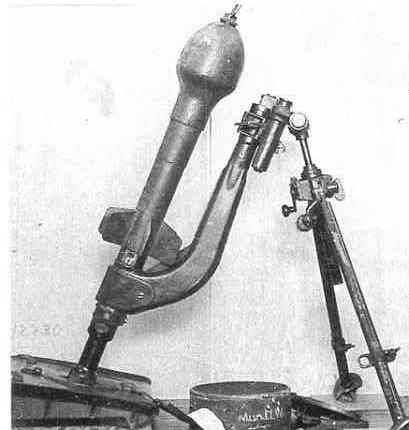

Германский 8,9/20 см стержневой миномет: фото

Прошли годы, минометы Стокса-Бранда обосновались и в германской армии, ставшей уже вермахтом, однако немцы имели на вооружении и 8,9/20 см стержневой миномет. Калибр миномета (диаметр стержня) составлял 89 мм. Вес 93 кг. Скорострельность составляла 8 – 10 выстрелов в минуту, то есть вполне прилично для оружия, стрелявшего минами весом 21,27 кг(!) на дальность около 700 м, при этом вес взрывчатого вещества, которое она доставляла к противнику, равнялся 7 кг, то есть был больше веса собственно снаряда советской 76,2-мм пушки! При калибре боевой части этот миномет применялся для уничтожения долговременных огневых точек противника, его пехоты, постановки дымовых завес, даже для уничтожения минных полей.

Ну, а состоял он из следующих частей: гладкого направляющего стержня в (простой стальной трубы), снизу у которого был казенник с шаровой опорой (кроме того на ней был закреплен кронштейн), опорной плиты и обычной двуноги. Просто, не правда ли? Но главное – калибр боевой части – 200 мм. А ведь уже для советского калиберного 160-мм миномета понадобилась и сложная система заряжания, и колесный ход, то есть это было действительно мощное орудие, вот только в траншею его для ближнего боя было не поставить! Между тем немцы наряду с 89/200-мм стержневым минометом применяли также стержневой миномет, стрелявший 380-мм фугасными и дымовыми минами. Вес мины этого калибра равнялся 150 кг, а вес разрывного заряда – 50 кг!


Схема устройства 29-мм стержневой «бомбарды Блейкера».

Ну, а теперь следует сказать об англичанах, которым в начале Второй мировой войны очень не повезло. В Дюнкерке они побросали так много оружия и боевой техники, что им просто нечем стало защищать Британские острова. Все знают историю о том, что именно так, например, появилась «мечта водопроводчика» – пистолет-пулемет «Стэн». Однако нужда-матушка подвигла английских военных принять на вооружение и более необычные конструкции и, в частности, «бомбарду Блейкера», а по сути дела еще одну, уже британскую разновидность стержневого миномета.


Испытания «бомбарды».

А было так, что подполковник Стюарт Блейкер заинтересовался стержневыми минометами, рассчитывая создать модель более эффективную, чем система Стокса. Но тут подоспел Дюнкерк, в армии катастрофически недоставало противотанковых орудий, 840 из которых были оставлены во Франции и только 167 находились в Англии. Причем снарядов к ним было настолько мало, что даже в учебных целях ими запрещалось стрелять.


Расчет «бомбарды» в «минометной яме» готовится к выстрелу.

И вот Блейкер подумал, да и предложил свою конструкцию Департаменту вооружений в качестве противотанкового средства, обещая эффективность не меньшую, чем у 42-мм орудия! Многие военные выражали сомнения по поводу того, что это все так оно и будет и «это» вообще следует принимать на вооружение. Однако 18 августа 1940 года в испытаниях нового оружия принял участие сам премьер-министр, Уинстон Черчилль, и оно ему… понравилось! Он заявил, что она будет использоваться в качестве временной замены противотанковым орудиям и поступит на вооружение для ополчения. Если учесть, что ополчение английских горожан и фермеров в это время вообще вооружалось охотничьими ружьями (в забавной французской – и совсем не толерантной кинокомедии «Бабетта идет на войну» этот момент обыгран очень хорошо), то столь серьезное оружие сразу подняло его авторитет и чувство собственной значимости. То есть его роль в качестве «оружия PR» перевесило все другие соображения!

Впрочем, что и говорить: внешне бомбарда смотрелась очень эффектно. Дело в том, что Блейкер хотя и создал ее как стержневой миномет, зачем-то еще и сохранил на ней… внешний ствол-кожух, никакой особой роли не игравший, но придававший ей солидности. Внутри находится собственно стержень диаметром 29-мм, на который и надевалась хвостом мина. Крестообразные ноги-опоры позволяли закрепить «бомбарду» на земле, а щиток защищал расчет от пуль и осколков. Вес ствола и механизма составлял 50 кг, станок весил 100! Бомба весила 20 кг и могла быть прицельно выпушена в цель на расстоянии в 100 ярдов (91 м). Было два вида боеприпасов: фугасный и зажигательный. Скорострельность достигала 5-8 выстрелов в минуту, но реально была еще меньше.


«Бомбарда» на бетонном основании.

Применять их решили в качестве… стационарных, позиционных орудий! Для этого по всему побережью Британии начали копать «mortar pits» – «минометные ямы» имевших ту особенность, что в центре каждой такой «ямы» устанавливалось бетонное или основание, на котором и закреплялся один только ствол «бомбарды Блейкера», свободно наводившейся на все 360 градусов. В таком вот качестве это было хорошее оружие, с которым можно было регулярно тренироваться, и повышать боеготовность на случай вторжения!

В качестве оружия «поля боя» «бомбарда», что называется, «не пошла». Во-первых, она высоко подпрыгивала при стрельбе и норовила сломать шею наводчику. Во-вторых, действовать этими «бомбардами» следовало из засад. Однако, как сказал один из сержантов, «мне не улыбается всякий раз менять кальсоны после того, как я в ожидании немецкого танка должен буду лежать в придорожной канаве либо в кустах, и к тому же еще и подпустить его на 50 метров!» Правда, отмечалось, что если бомба из мортиры попадала в танк, то она гарантированно выводила его из строя. Уж очень большой был в ней разрывной заряд. Но… зато тугой взрыватель, который, случалось, не срабатывал!

Тем не менее, этих блейкеровских бомбард было произведено…18 919 штук, а около 250 бомбард было поставлено в 1941 – 1942 гг. в СССР по программе ленд-лиза. В итоге положительным стал один только опыт применения таких вот бомб, что в итоге привело к созданию действительно эффективного противолодочного бомбомета «Хеджехог».


Американский морской пехотинец возле миномета «Тип 98» на Иводзиме.

Впрочем, даже германские 380-мм мины несколько меркнут перед японскими 320-мм минами к стержневым минометам их собственной конструкции, ведь вес их достигал 306 кг! Миномет имел обозначение «Тип 98» и представлял собой прямоугольную опору из брусьев, из которой торчала пусковая труба. И… все! Аналогичную конструкцию имел и еще более тяжелый 400-мм миномет. Для обустройства позиции рыли яму с наклонными стенками и на одну из них укладывали эту опору, а на ее торчащий из нее стержень надевали мину. Опоры хватало на 5-6 выстрелов, после чего опора приходила в негодность. Выстрел производился электротоком. Понятно, что ни о какой скорострельности и речи не шло, однако оружие было эффективным. Дело в том, что японцы ставили такие минометы против американских десантов на тихоокеанских островах. Где-то 12-24 было поставлено на острове Иводзима, 24 на острове Батан и еще они были на Тараве и Окинаве. Пристреливались они по урезу воды, месту, где десантная техника всегда несколько замедляет свой ход, а десантники ее покидают. Взрывы мин оставляли воронки в 2,4 м в глубину и 4.6 м в диаметре и оказывали исключительно сильное деморализующее воздействие на американскую морскую пехоту. На Иводзиме 12 таких минометов были установлены в устьях пещер и потому недосягаемы для американских бомб, в то время как сами они одновременно выстреливали по урезу воды свои огромные снаряды.


320-мм мина к японскому стержневому миномету.

Следует отметить, что в современных условиях именно стержневые минометы представляют собой идеальное оружие партизанской войны, поскольку их очень легко производить в кустарных условиях. Калибры у них могут быть самыми различными, их можно размещать в кузовах автомобилей, в траншеях, маскировать в ямах. Все это, кстати, оценили итальянцы, принявшие на вооружение трехствольный стержневой гранатомет АР/АV700, стреляющий обычными винтовочными гранатами, которые надеваются на пусковые стержни, аналогичные винтовочным стволам. Выстрел производится следующим образом: внутри стержня проходит канал, по которому движется пуля обыкновенного винтовочного патрона 5,56 или 7,62-мм в зависимости от модификации. Внутри гранаты пуля ударяется в капсюль, воспламеняющий метательный заряд и реактивный двигатель. В полете гранату стабилизирует оперение. Благодаря этому дальность стрельбы достигает 700 м.


Итальянский стержневой гранатомет АР/АV700.

Стрелять можно залпом или по очереди, со скорострельностью 6-7 выстрелов в минуту. Бронепробиваемость кумулятивной гранаты – 120 мм. Длина стержня-ствола 300 мм, вес установки – 11 кг, гранаты 920 г, ее заряда – 460 г. Понятно, что по такому принципу можно сделать и 6,8, 12-ти и более зарядные устройства опять-таки в кузовах автомобилей, ну а винтовочных гранат на складах сегодня также хватает.

topwar.ru

Взрыватели и детонаторы немецких минометных мин - Zunder - Статьи

ВЗРЫВАТЕЛИ И ДЕТОНАТОРЫ

 Немецких минометных мин



Взрыватели Wgr.Z38 с детонаторным стаканом Kl. Zdlg. 34 и без него (для 5см минометных мин)



Взрыватель - это устройство для приведение в действие боеприпаса. Без него взрыв невозможен или затруднен. Во время Второй Мировой войны выпускалось огромное количество разнообразных взрывателей. Особой сложностью устройства выделялись немецкие взрыватели

Германские минные взрыватели периода первой мировой всйны действовали вполне исправно, однако крупнейшими их недостатками были сложность устройства и отсутствие мгновенного действия, что не давало надлежащего эффекта при поражении целей осколками. Учитывая опыт войны 1914—1918 гг., немцы предъявили к вновь разрабатывающимся перед Второй Мировой войной минным взрывателям следующие главнейшие требования:

1. Безотказная взводимость взрывателей при стрельбе всеми зарядами и обязательное устройство предохранителей, выключаемых перед заряжанием (походное крепление), для обеспечения безопасности при служебном обращении с боеприпасами.
2. Мгновенное действие и высокая чувствительность уларного механизма.
3. Двойное действие ударного механизма для обеспечения надежности действия взрывателя у цели.
4. Дальнее взведение ударного механизма. Это необходимо вследствие высокой чувствительности взрывателей к мгновенному действию и из-за тактических особенностей применения минометов (частое расположение их на огневых позициях в боевых порядках пехоты и т. д.).

Выполнение указанных требований привело к созданию взрывателя Wgr. Z. 34 мгновенного и инерционного действия с дальним взведением, осуществляемым предохранителем из безвизового состава. Специальных предохранителей, выключаемых перед заряжанием, взрыватель не имел, поэтому для обеспечения безопасности в служебном обращении предписывалось хранить и и перевозить мины с этим взрывателем головной частью вниз.

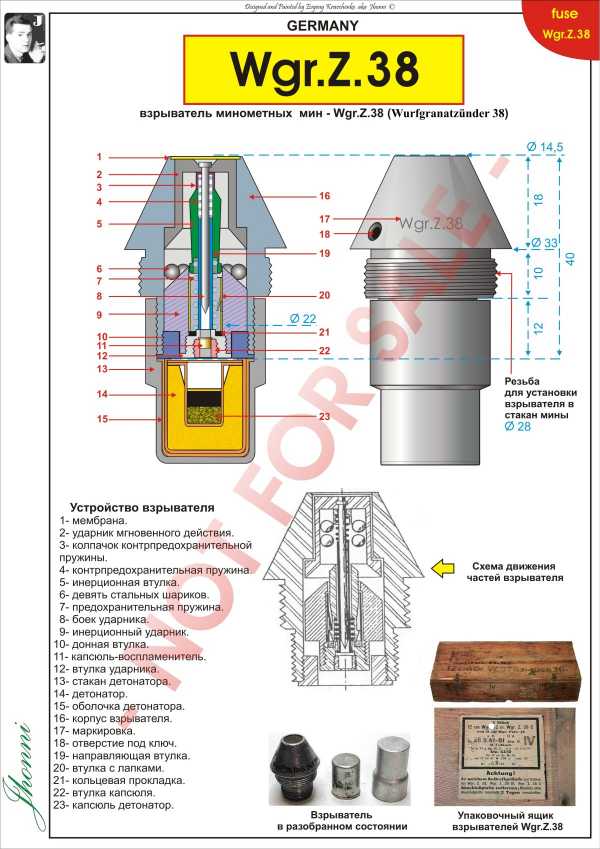

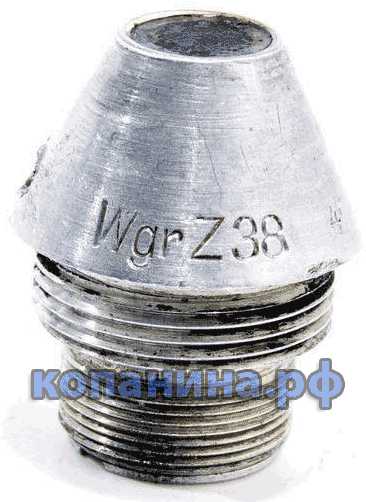

немецкий алюминевый головной взрыватель обр.38



Разобранный взрыватель Wgr. Z.38

Следующей разработкой минного взрывателя был взрыватель Wgr. Z.38, весьма удачный в плане безопасности и надежности действия. От Wgr. Z.34 он выгодно отличается тем, что даже при выстреле со взведенной инерционной втулкой взрыватель не дает преждевременного разрыва в стволе миномета. Механический принцип дальнего взведения взрывателя основан на использовании силы набегания, взводится взрыватель на расстоянии около 5 м от миномета. Требования безопасности при служебном обращении такие же что и у взрывателя Wgr. Z. 34. Инерционная чувствительность взрывателя была повышена увеличением веса ударника.

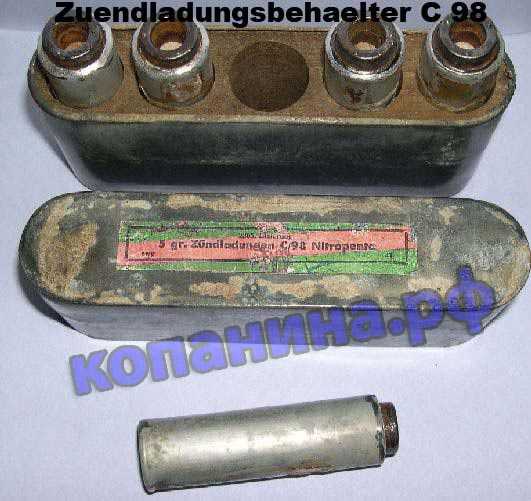

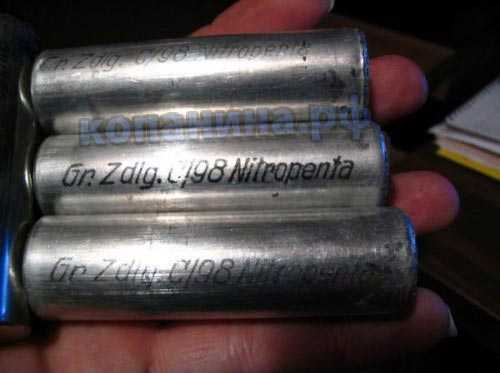

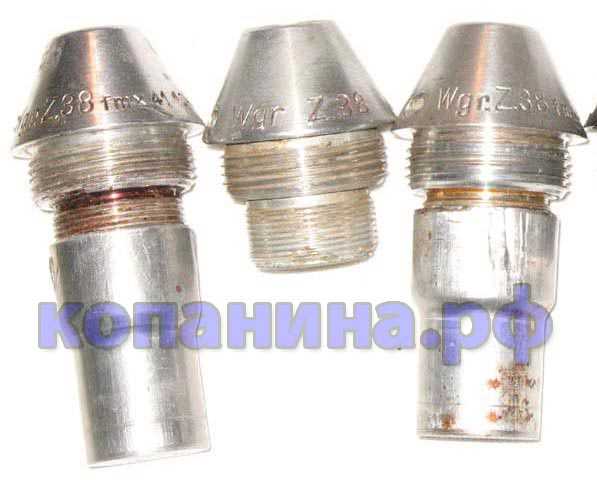

  Взрыватели   WgrZT и WgrZ38 с
 детонаторным стаканом Gr. Zdlg 98
 (для 8cm минометных мин)






Немецкий взрыватель минометных мин Wgr. Z. Т

Учитывая сложность изготовления взрывателей Wgr. Z. 38, немцы разрабатывают новый минный взрыватель из пластмассы Wgr. Z. Т. Новый взрыватель по существу не отличается от взрывателя Wgr. Z. 38. Разница состоит только в большей чувствительности взрывателя к мгновенному действию, полученной за счет уменьшения веса ударника и использования для его перемещения силы набегания.

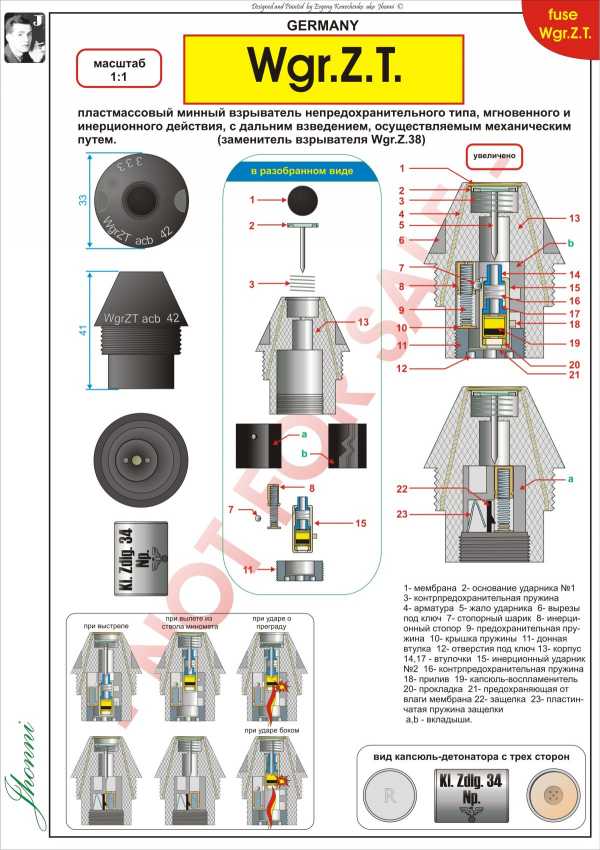

Минный взрыватель Wgr.Z.T



Из-за большого числа отказов взрывателя при попадании мины на мягкий грунт или в снег взрыватель Wgr.Z.T начали широко использовать только с 1942 года, при появлении недостатка взрывателей Wgr.Z. 38

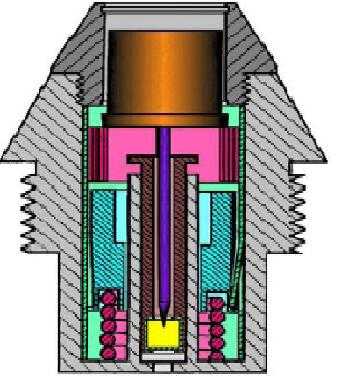

Схема взрывателя для минометных мин Wgr.Z.T



Для использования к 105мм осколочно-фугасным минам у взрывателей Wgr. Z. 38 и Wgr. Z. Т. имелся серьезный недостаток ввиду невозможности установки "на замедление. Из-за этого к 105мм осколочно-фугасным минам позднее был разработан взрыватель Wgr. Z. 36 с установкой на замедление. Для дальнего взведения во взрывателе использован предохранитель из безгазового состава, как это имело место ранее во взрывателе Wgr. Z. 34. К этому времени в Германии были разработаны безгазовые составы удовлетворительного качества и представилась возможность увеличить габарит взрывателя, а следовательно, увеличить вес инерционного ударника. Вследствие этого недостатки, свойственные предыдущим взрывателям, во взрывателе Wgr. Z. 36 в основном были устранены.



Wgr.Z.38 G
То же самое что и Wgr.Z.38  но корпус взрывателя штампованный

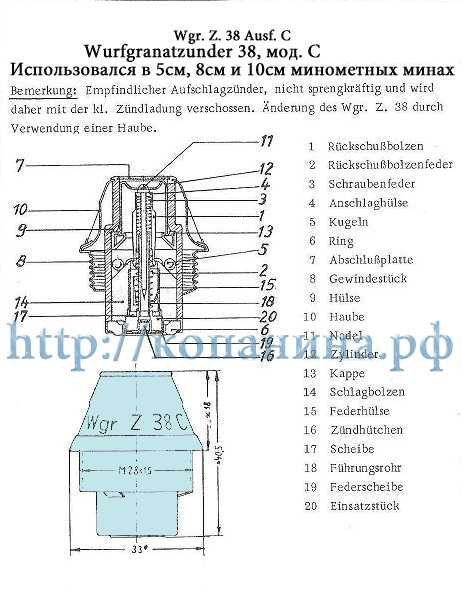

    Wgr.Z.38 C

Головной взрыватель мгновенного и инерционного действия. К осколочным, дымовым и химическим минам для 50-,81-,105-мм обр.35 минометов и к дымовым и химическим минам для 105-мм минометов обр. 40

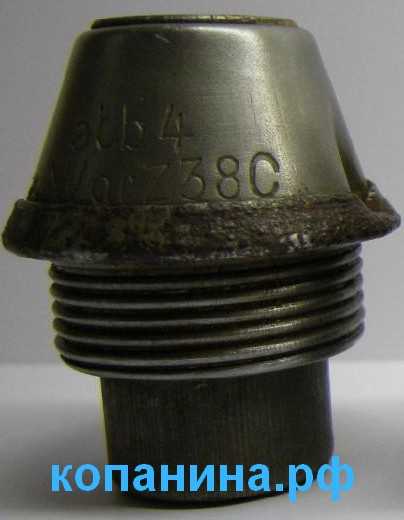

Немецкий взрыватель Wurfgranatzünder Wgr.Z.38 C

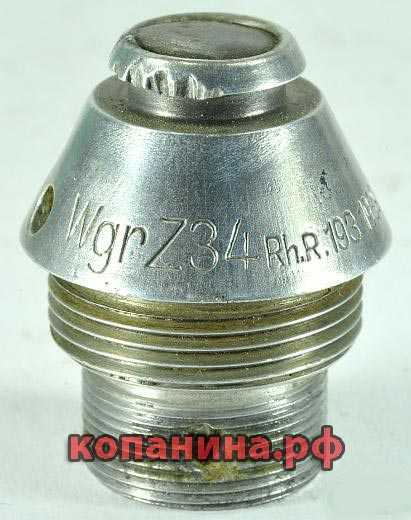

Немецкий взрыватель Wgr.Z.34





Немецкий взрыватель Wgr.Z.36

Головной взрыватель мгновенного и инерционного действия, с установкой на замедление (0,15 сек.) и с дальним взведением, осуществляемым при помощи пружинного стопора и предохранителя из безгазового состава. Взводится взрыватель на расстоянии около 15 м от дула миномета. Взрыватель снабжен чекой походного крепления,удаляемой перед заряжением. Взрыватели нового изготовления имеют окошечко из плексигласа, через которое видна предохранительная шпилька с красной полоской. Если красную полоску видно, - взрыватель взведен.
Замедлительное устройство взрывателя Wgr. Z. 36 сконструировано с использованием стандартных деталей, применяющихся и в головных взрывателях. Безопасности взрывателя в служебном обращении обеспечивалась постановкой чеки, выключаемой перед заряжанием.
Взрыватель Wgr. Z. 36 в основном удовлетворяет требованиям безопасности и надежности действия, но при этом является исключительно сложным и дорогостоящим в производстве.

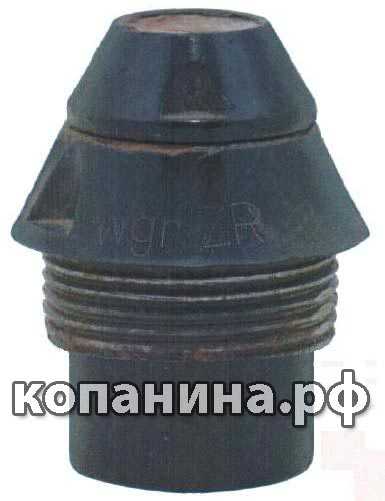

    Wgr.Z.R Wurfgranatzünder R

Применялся в 8см минометных минах WGR 8 cm


В немецкой армии наиболее распостраненными были четыре детонирующих устройства: Kl. Zdlg. с/34 (малый детонатор образца 34), Kz. Zdlg. с/98 (укороченный детонатор образца 98), gr. Zdlg. с/98 (то же самое, но большего размера) и Zdlg. с/36 (детонатор образца 36). В этих  детонаторах установлен стандартный капсюль-детонатор и отличаются они друг от друга размерами, весом и типом ВВ детонатора. В 5см немецких минометных минах использовался детонатор Kl. Zdlg. с/34, а в 8см минах gr. Zdlg. с/98

Детонатор Kl. Zdlg. 34





В детонаторах Kl. Zdlg. 34 применялся пресованный флегматизированный ТЭН окрашенный в розовый цвет (т.н. "розовый тол"), гексаген или пикриновая кислота.

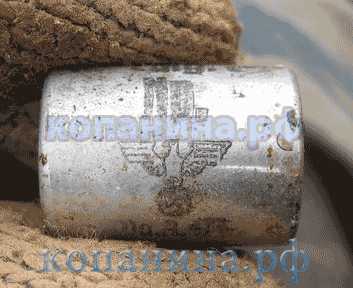

немецкий детонатор Kl. Zdlg. 34

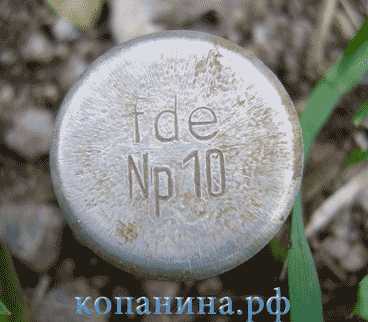

Клейма на дне детонатора - буквенный код завода и тип взрывчатки в детонаторе Np 10



Тэн (немецкое сокращение  - nitropenta) флегматезированный - окраска от розового до оранжевого цвета. Предназначен для изготовления смесевых взрывчатых веществ и детонаторов (капсюлей-детонаторов, дополнительных детонаторов и др.)

ФЛЕГМАТИЗАЦИЯ взрывчатых веществ — понижение чувствительности ВВ к механическим воздействиям (ударам, трению, нагреванию, ударно-волновому воздействию и пр.) введением в состав ВВ флегматизаторов, в данном случае горного воска.




Детонатор Gr. ZDLG. C/98 NP



Детонатор Gr. ZDLG. C/98 Np из немецкой минометной мины 8см

Детонаторы Gr. ZDLG. C/98 Np из немецкой минометной мины 8см

Наиболее широкое применение имеет gr. Zdlg. с/98 следующего устройства. В алюминиевую оболочку запрессовывается детонатор весом около 35 г. В качестве детонатора вначале применялась порошкообразная пикриновая кислота а после  — флегматизированные тэн (gr. Zdlg. с/98 Np) или гексаген (gr. Zdlg. с/98H). В гнездо в детонаторе вставляется стандартный капсюль-детонатор, поверх которого кладется кружок из пергамента и прокладка из кожи или пресованного картона. Края оболочки закатываются.


            GR.ZDLG C/98 к 8 см минометным минам


Упаковка детонаторов




Упаковка на 5 детонаторов gr.Zdlg. C/98

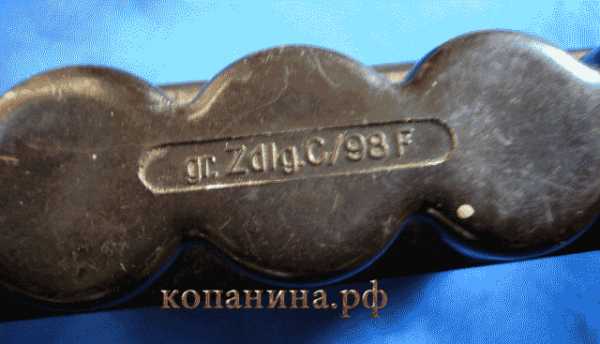

Клеймо

 gr.Zdlg. C/98 F на упаковке

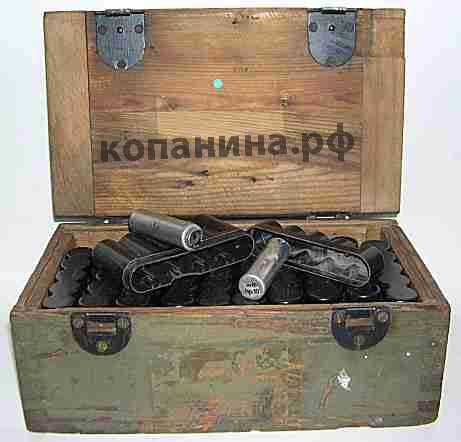

Деревянный ящик для детонаторов

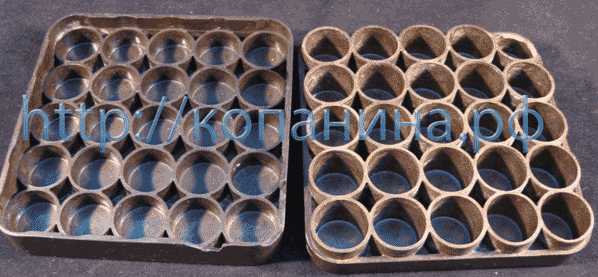

Упаковка на 25 детонаторов Kl. Zdlg. 34

xn----dtbvqbc9b0ck.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
