Немецкие зенитки – Зенитные орудия | Германия — Всё о Второй мировой

Боевое крещение 3,7 cm Flak 18 состоялось в Испании, где орудие себя в целом проявило хорошо. Однако много нареканий было на чрезмерную массу в транспортном положении, причиной чего являлась тяжелая и неудобная четырёхколёсная «телега». Не смотря на то, что к началу Второй мировой войны эта 37-мм зенитка была заменена в производстве более совершенными образцами, её эксплуатация продолжалась до момента окончания боевых действий.

Уже в 1936 году с использованием артиллерийской части 3,7 cm Flak 18 и нового лафета была создан зенитный автомат 3,7 сm Flak 36. Массу системы в боевом положении удалось снизить до 1550 кг, а в походном — до 2400 кг. При сохранении баллистических характеристик и скорострельности предыдущей модификации, в пределах от -8 до + 85° были увеличены углы вертикальной наводки.

3,7 сm Flak 36 в походном положении

Столь существенного снижения веса удалось добиться в основном за счёт перехода на новый четырехстанинный лафет с отделяемым двухколесным подрессоренным ходом. Она перевозилась со скоростью до 50 км/ч. Установка пушки на повозку и снятие с неё осуществлялось при помощи цепной лебедки. Баллистические характеристики и скорострельность орудия остались на прежнем уровне.

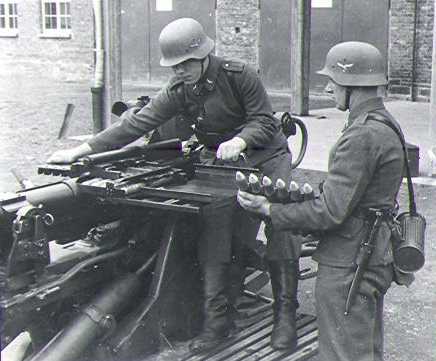

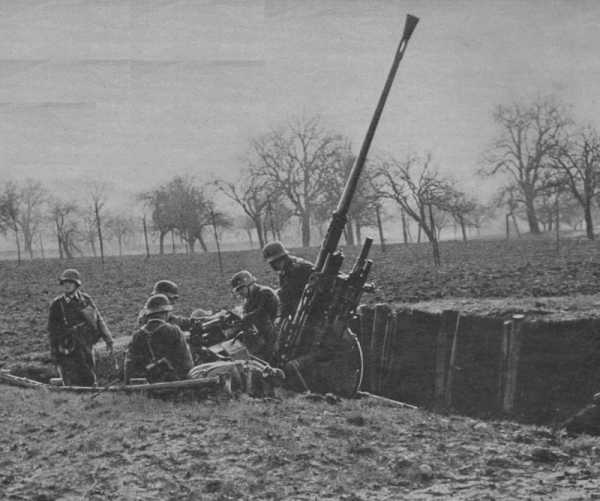

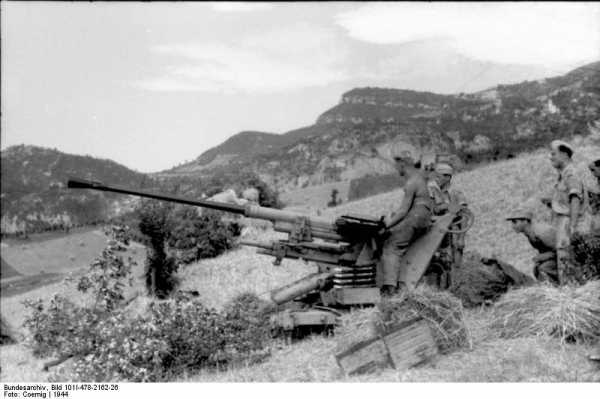

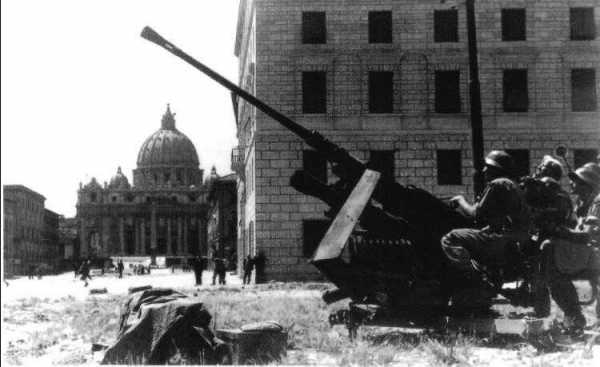

37-мм зенитный автомат 3,7 см Flak 37 на огневой позиции на севере Италии, 1944 год

В следующей модификации 3,7 сm Flak 37 внедрён усовершенствованный зенитный прицел Sonderhänger 52 со счётно-решающим устройством. Управление огнём зенитной батареи осуществлялось при помощи дальномера Flakvisier 40. Благодаря этому удалось существенно повысить эффективность стрельбы на дистанциях близких к предельным. От более ранних моделей, 3,7 см Flak 37 в боевом положении можно отличить по изменённому кожуху ствола, что связано с упрощением технологии производства.

Кроме штатных лафетов 3,7-см зенитные автоматы Flak 18 и Flak 36 устанавливались на железнодорожных платформах, различных грузовиках и бронетранспортёрах. В 1940 гуду началось производство зенитных самоходок на шасси 5-тонного полугусеничного тягача Sd.Kfz.6, получивших обозначение Sd.Kfz.6/2.

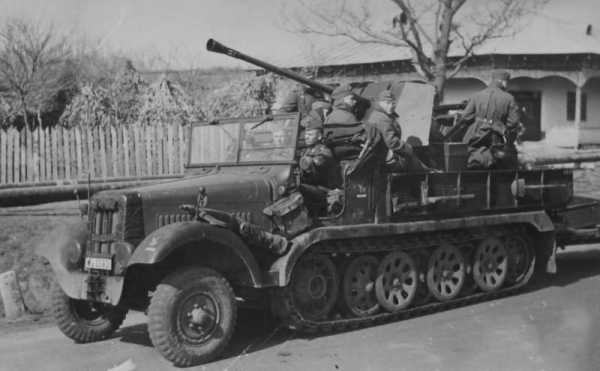

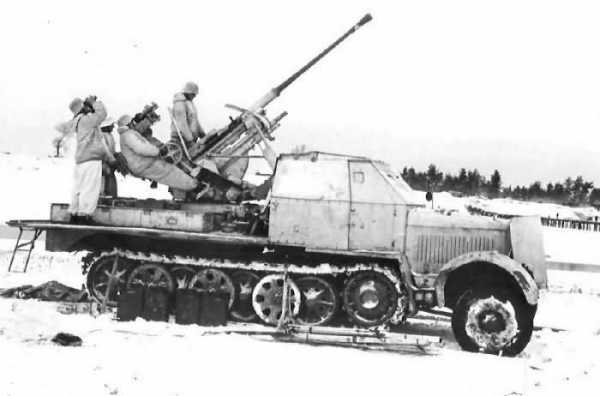

Расчет немецкой 37-мм зенитки Flak 36 на ЗСУ Sd.Kfz. 6/2

Небронированная ЗСУ массой 10,4 т вооружалась пушкой Flak 36, а её расчет состоял из 5 чел. В общей сложности Вермахту было передано 339 самоходок. Однако в условиях Восточного фронта небронированные самоходные установки несли большие потери. Особенно это сказывалось при отражении маловысотных бомбово-штурмовых ударов советской авиации и в случае оказания огневой поддержки наземным подразделениям.

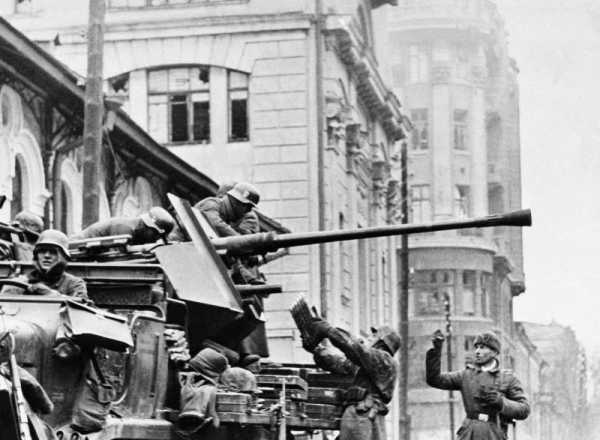

В 1942 году на базе 8-тонного полугусеничного тягача SdKfz 7 была создана ЗСУ, принятая на вооружение под индексом Sd.Kfz.7/2. Эта самоходная установка весила 11,05 т, и вооружалась 37-мм пушкой Flak 36. Исходя из опыта боевого применения, зенитная самоходка получила лёгкую бронезащиту двигателя и кабины водителя. До января 1945 года было построено более 900 таких самоходок, основная их часть воевала на Восточном фронте.

ЗСУ Sd.Kfz.7/2 на огневой позиции

В отличие от буксируемых 37-мм зенитных орудий развёрнутых на подготовленных огневых позициях в составе батареи, расчёт зенитной самоходки при ведении огня по воздушным целям, в силу более стеснённых условий, как правило, не пользовался оптическим дальномером, что отрицательно сказывалось на точности стрельбы. При этом поправки в прицел вносились по ходу стрельбы, исходя из траектории трассирующих снарядов относительно цели.

ЗСУ с 37-мм зенитками на шасси полугусеничных транспортёров активно применялись на Восточном фронте, действуя в основном в прифронтовой полосе. Они привлекались для сопровождения транспортных колонн и имелись в составе зенитного дивизиона обеспечивавшего противовоздушную оборону некоторых танковых и моторизованных (панцергренадерских) дивизий. В сравнении с зенитными самоходками вооруженными 20-мм и 30-мм автоматами (особенно со счетверёнными), 37-мм пушки обладали меньшей боевой скорострельностью. Но гораздо более тяжелые и мощные 37-мм снаряды давали возможность бороться с воздушными целями, летящими на дальности и высоте недоступной зениткам меньшего калибра. При близких значениях начальной скорости 37-мм снаряд весил в полтора-два раза больше, чем 30-мм (640 — 680 г. против 330 — 500 г.), что в итоге определяло существенное превосходство в дульной энергии (215 кДж против 140).

Опыт боевого применения продемонстрировал, что частично бронированная зенитная самоходка Sd.Kfz.7/2 оказалась более приспособленной к реалиям Восточного фронта чем 20-мм ЗСУ на танковом и полугусеничном шасси. 37-мм фугасный снаряд массой 640 г., содержащий 96 грамм тротила в смеси с пентритом при попадании наносил штурмовикам Ил-2 и Ил-10 критические повреждения. Лучшая досягаемость по высоте позволяла использовать 37-мм ЗСУ и против средневысотных целей в интересах ПВО различного рода наземных стационарных объектов. Кроме того, в случае прорыва советских танков 37-мм самоходки зачастую играли роль мобильного противотанкового резерва. На дальности до 500 м бронебойные снаряды могли достаточно уверенно преодолевать защиту лёгких и средних танков. В случае целенаправленного использования против бронетехники в боекомплект 37-мм зенитных орудий мог входить подкалиберный снаряд массой 405 г, с сердечником из карбида вольфрама и начальной скоростью — 1140 м/с. На дистанции 600 м, по нормали он пробивал 90 мм броню. Но ввиду хронической нехватки вольфрама, 37-мм подкалиберные снаряды использовались не часто. К тому же эпизодическое использование ЗСУ Sd.Kfz.7/2 против советских танков было сугубо вынужденной мерой.

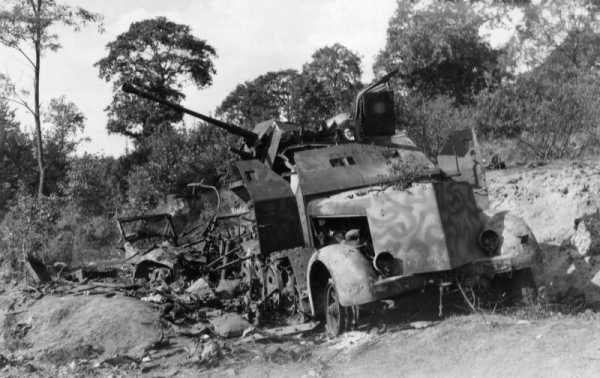

Подбитая ЗСУ Sd.Kfz.7/2

Расчёт 37-мм самоходок частично прикрывался только 8-мм противоосколочным щитом, а тонкая броня кабины и моторного отсека защищала от пуль винтовочного калибра выпущенных с дистанции не ближе 300 м. Прямого столкновения даже с лёгкими танками немецкие ЗСУ не выдерживали, и были способны действовать успешно только из засады.

В целом автоматы 3,7 сm Flak 36 и 3,7 сm Flak 37 удовлетворяли требованиям предъявляемым к 37-мм зениткам. Однако при ведении огня по быстро перемещающимся воздушным целям было крайне желательно повысить боевую скорострельность. В 1943 году на вооружение поступила 37-мм буксируемая зенитная установка 3,7 сm Flak 43 созданная концерном Rheinmetall Borsig AG. Угол вертикального наведения ствола был доведён до 90°, а принцип работы автоматики артиллерийской части подвергся существенной переработке. Короткий ход ствола при отдаче, совмещался с газоотводным механизмом, отпирающим затвор. За счёт этого удалось совместить несколько операций и сократить время необходимое на выполнение всех действий при производстве выстрела.

3,7 сm Flak 43 в музейной экспозиции

Одновременно с повышением темпа стрельбы до 250 выстр/мин, за счёт внедрения эффективного пружинно-гидравлического демпфера удалось снизить отдачу и ударные нагрузки на станину орудия. Благодаря этому масса орудия в боевом положении составила 1300 кг, в транспортном – около 2000 кг. Для повышения практической скорострельности до 100 выстр/мин и длины непрерывной очереди, число выстрелов в обойме увеличили до 8 единиц. Масса обоймы с 8 выстрелами – около 15 кг.

Длина ствола, боеприпасы и баллистика Flak 43 по сравнению с Flak 36 остались без изменений. Пушка перевозилась на одноосном подрессоренном прицепе, с пневматическим и ручным тормозами, а также лебедкой для опускания и поднимания пушки при переводе ее из походного положения в боевое и обратно. В исключительных случаях допускалась стрельба с повозки, при этом сектор горизонтального обстрела не превышал 30°. Артиллерийская часть Flak 43 была смонтирована на треугольном основании с тремя станинами, на котором она вращалась. Станины имели домкраты для выравнивания зенитной установки. Подъемный механизм секторный, с одной скоростью наводки. Поворотный механизм имел две скорости наводки. Балансировка качающейся части осуществлялась уравновешивающим механизмом со спиральной пружиной.

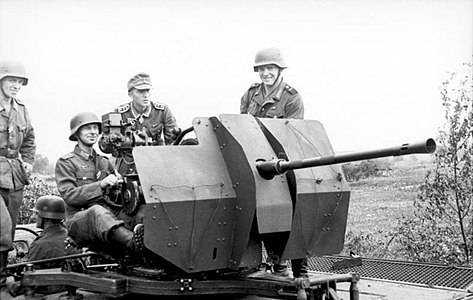

С учётом опыта боевых действий новая зенитка имела стальной щит с двумя откидными боковыми створками, что снижало уязвимость расчёта при отражении воздушных атак и обстреле с земли. Для повышения эффективности зенитного огня в качестве основной была принята наводка от единого прибора управления зенитным огнём. В тоже время, для использования вне зенитной батареи на 3,7 сm Flak 43 были сохранены индивидуальные прицелы. В Вермахте буксируемые зенитные автоматы 3,7 сm Flak 43 сводились в батареи по 9 орудий. В зенитной батарее Люфтваффе размещённой на стационарных позициях могло быть до 12 37-мм пушек.

Как и в случае с другими 20-37-мм скорострельными зенитками, 3,7 сm Flak 43 применялись для создания ЗСУ. Первоначально новый 37-мм зенитный автомат попытались смонтировать на шасси полугусеничного БТР SdKfz 251. Однако десантное отделение бронетранспортёра оказалось слишком тесным для размещения достаточно массивной зенитки, расчёта и боекомплекта. В связи с этим специалисты фирмы Friedrich Krupp AG пошли уже проторенным путём, создав 37-мм вариант «Мебельного вагона». По аналогии со счетверённой 20-мм ЗСУ на танковом шасси, для изготовления 37-мм зенитной самоходки использовали восстановленные танки Pz. Kpfw IV модификаций Н и J с демонтированной башней.

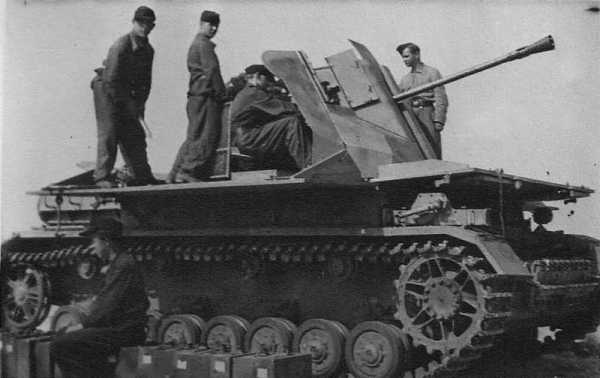

Зенитная самоходная установка 3,7 cm FlaK 43 auf Pz.Kpfw. IV в походном положении

Вокруг зенитного автомата в транспортном положении собиралась коробка из 20-мм броневых листов, которые могли защитить орудие и расчёт от пуль и лёгких осколков. Иногда для сохранения возможности вести огонь из походного положения, в лобовом листе делался вырез. При ведении зенитного огня броневые листы откидывались, образуя ровную платформу. Масса ЗСУ в боевом положении находилась в пределах 25 т, подвижность на уровне базового шасси. Экипаж машины состоял из шести человек. Хотя первоначально самоходка именовалось Flakpanzerkampfwagen IV (нем. дословно – Боевой зенитный танк IV), больше прижилось название Möbelwagen (нем. Мебельный вагон).

ЗСУ 3,7 cm FlaK 43 auf Pz.Kpfw. IV в боевом положении

Первые 37-мм ЗСУ на шасси среднего танка были отправлены в войска в марте 1944 года. К августу 1944 года самоходками 3,7 cm FlaK 43 auf Pz.Kpfw. IV «Möbelwagen» были оснащены отдельные зенитные дивизионы (по 8 машин) трёх танковых дивизий на Западном фронте и двух танковых дивизий на Восточном фронте.

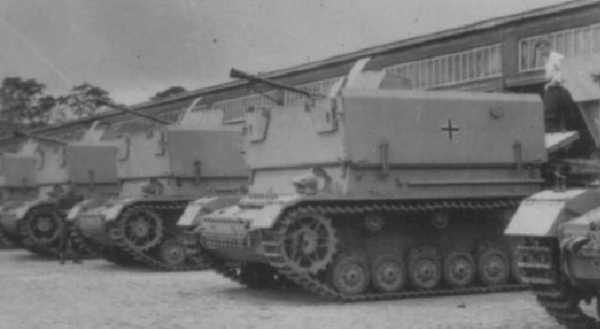

ЗСУ 3,7 cm FlaK 43 auf Pz.Kpfw. IV подготовленные для отправки на фронт

В дальнейшем ряд танковых бригад комплектовался зенитными дивизионами смешанного состава, в который входили 4 ЗСУ с 37-мм зенитными орудиями и 4 ЗСУ с 20-мм автоматами. Точное количество построенных 37-мм «Мебельных вагонов» сейчас установить невозможно. Большинство источников сходится в том, что их выпустили немногим более 205 единиц.

ЗСУ 3,7 cm FlaK 43 auf Pz.Kpfw. IV обладала рядом существенных недостатков. Для перевода установки из походного положения и обратно надо было разложить и поднять тяжелые броневые листы, что требовало времени и немалых физических усилий. На огневой позиции весь расчёт установки кроме механика-водителя находился на открытой платформе и был очень уязвим для пуль и осколков. В связи с этим было сочтено целесообразным создать зенитную самоходку с башней. Так как наводчик должен был иметь возможность самостоятельно обнаруживать воздушные цели, и при стрельбе 37-мм автомата в боевое отделение вместе со стреляными гильзами попадало большое количество пороховых газов, башню пришлось делать открытой сверху.

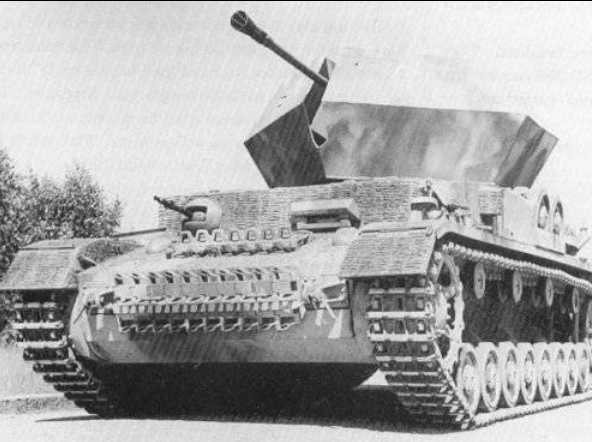

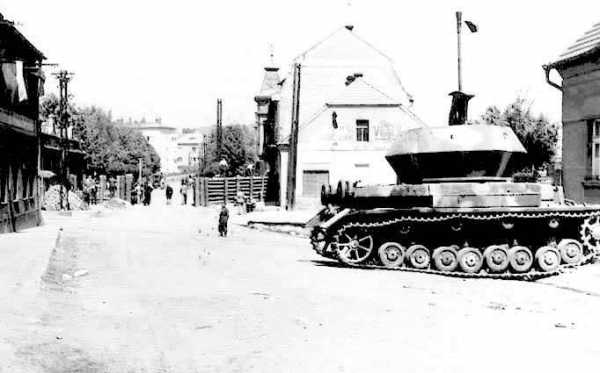

ЗСУ Flakpanzer IV «Ostwind»

В июле 1944 года фирма Ostbau Werke выпустила первый прототип ЗСУ с 37-мм зениткой FlaK 43 установленной во вращающейся башне на шасси танка Pz.Kpfw IV. Толщина брони шестигранной башни составляла 25 мм. В башне размещалось 37-мм автоматическое зенитное орудие Flak43, прицельные приспособления, боевой расчёт и 80 снарядов в кассетах. Остальной боекомплект в количестве 920 выстрелов находился в подбашенных ящиках. Расчет ЗСУ состоял из 5 человек.

ЗСУ Flakpanzer IV «Ostwind» и Flakpanzer IV «Wirbelwind»

ЗСУ получившая обозначение 3,7 cm Flak 43 auf Sfl Pz.Kpfw IV впоследствии стала больше известна как Flakpanzer IV «Ostwind» (нем. Зенитный танк IV «Восточный ветер»). По сравнению с танками Pz. Kpfw IV выпускавшимися в это время серийно, защищённость зенитной самоходки была меньше. Создатели ЗСУ вполне резонно сочли лишним устанавливать на неё противокумулятивные экраны, поскольку она не должна была действовать в первой линии боевых порядков. В августе 1944 года был оформлен заказ на производство 100 машин. Серийное производство Flakpanzer IV «Ostwind» было налажено на заводе Deutsche Eisenwerke в г. Дуйсбург, но до краха нацисткой Германии удалось сдать не более 50 самоходных зенитных установок.

Как и в случае с другими ЗСУ на базе Pz.Kpfw IV, в качестве базы в основном использовались танки восстановленные после боевых повреждений. Также существовали планы создания 37-мм ЗСУ на шасси устаревших танков Pz.Kpfw.III и Pz.Kpfw.38(t), однако до практической реализации этих проектов дело так и не дошло. Справедливости ради, стоит сказать, что немецкий «зенитный танк» Flakpanzer IV «Ostwind являлся лучшим в своём классе и в годы войны не имел серийных аналогов в других странах.

Спаренная 37-мм зенитная установка получила обозначение Flakzwilling 43 (нем. Близнецы 43). Артиллерийские автоматы располагались один над другим, причем люльки, на которых устанавливались автоматы, были связаны друг с другом тягой, образующей параллелограммное сочленение. Каждый автомат располагался в своей люльке и образовывал качающуюся часть, вращающуюся относительно своих кольцевых цапф.

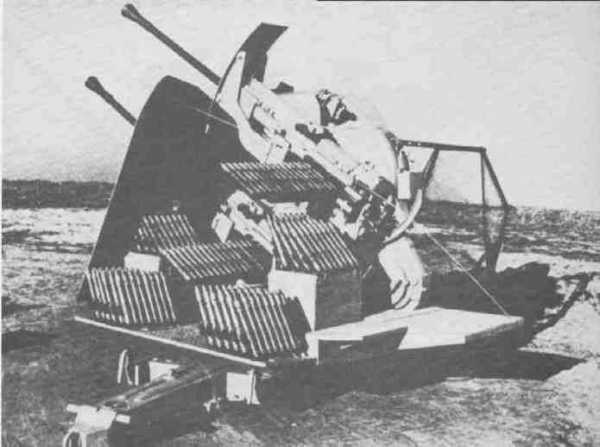

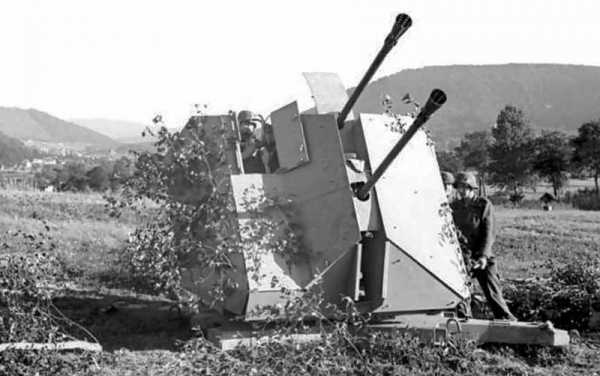

Спаренная 37-мм зенитная установка Flakzwilling 43

При вертикальном расположение автоматов, в случае выстрела из одного ствола не возникал динамический момент вращения в горизонтальной плоскости сбивающий наводку. Благодаря наличию индивидуальных для каждого автомата цапф к минимуму были сведены возмущения влияющие на качающуюся часть зенитной установки. Такое конструктивное решение улучшало кучность стрельбы и условия наводки орудия, а также в случае выхода из строя одного орудия имелась возможность вести огонь из второго без нарушения нормального процесса наводки. Также было возможно использовать автоматы из одинарных установок без каких-либо переделок.

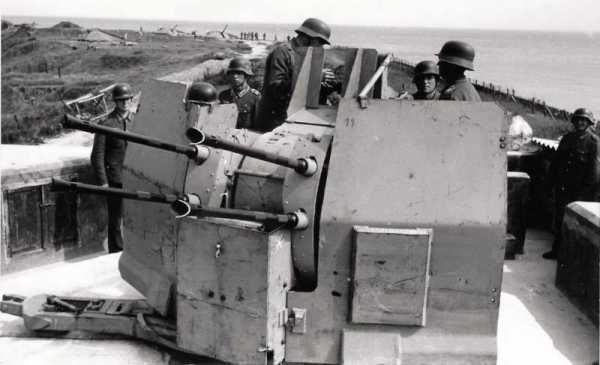

Спаренная 37-мм зенитная установка Flakzwilling 43 на огневой позиции

Недостатки такой схемы являются продолжением достоинств: при вертикальном расположении увеличивалась высота всей зенитной установки и высоты линии огня. Кроме того, такая компоновка возможна только для автоматов с боковым питанием.

В целом создание спаренной 37-мм установки себя оправдало. Масса Flakzwilling 43 по сравнению с Flak 43 возросла примерно на 40%, а боевая скорострельность увеличилась почти в два раза.

Также велись работы по спаренной в горизонтальной плоскости 37-мм зенитной установке с использованием артиллерийской части Flak 43. Её планировалось установить на ЗСУ создаваемую на базе танка Pz.Kpfw.V «Panther».

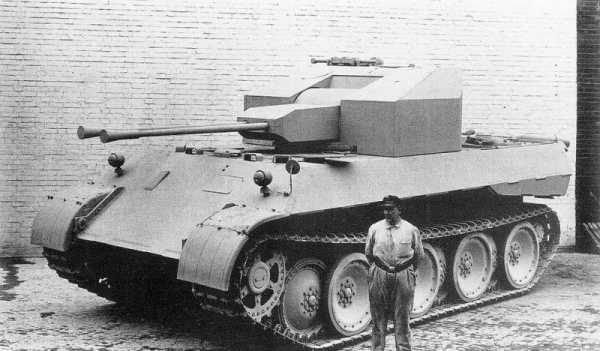

Прототип машины получившей обозначение Flakzwilling 3,7cm auf Panzerkampfwagen Panther был построен в 1944 году и имел только макет башни. По причине перегруженности немецкой промышленности военными заказами этот проект так и остался в разработке.

До марта 1945 года заводы Wesserhutte и Durrkopp изготовили 5918 37-мм зенитных пушек Flak 43, и 1187 спарок Flakzwilling 43. 3,7-см зенитные автоматические пушки Flak 43 и Flakzwilling 43 состояли на вооружении частей ПВО, как в Люфтваффе, так и в Вермахте, и широко использовались на заключительном этапе Второй мировой. Несмотря на более высокий уровень боевых характеристик Flak 43 не смогла полностью вытеснить Flak 36/37 с производственных линий — выпуск разных типов 37-мм зенитных установок осуществлялся вплоть до конца войны.

В 1945 году значительную часть имеющихся в наличии 37-мм зенитных орудий попытались приспособить для стрельбы по наземным целям. Таким образом, немецкое командование намеривалось заткнуть бреши в противотанковой обороне, параллельно зенитные автоматы должны были обеспечивать противовоздушную оборону переднего края. В силу низкой мобильности автоматические зенитки использовались в основном на заранее оборудованных позициях в узлах обороны. Благодаря неплохой для своего калибра бронепробиваемости и высокой скорострельности они представляли определённую опасность для средних советских танков Т-34 и лёгкой бронетехники. Особенно губительным их огонь был в городах, где замаскированные зенитные установки имели возможность вести огонь с минимальной дистанции.

Окончание следует…
Автор:Линник Сергей

alex-news.ru

Германия во Второй мировой войне: Зенитные орудия крупного калибра!

. Это цитата

В ходе Второй мировой войны зенитная артиллерия среднего и крупного калибра приобрела особое значение для обороны Германии. С 1940 г. английские дальние бомбардировщики, а с 1943 г. американские «летающие крепости» систематически стирали с поверхности земли германские города и заводы. Истребители ПВО и зенитные орудия были единственными средствами защиты военного потенциала и населения страны. Тяжелые бомбардировщики Англии и особенно США совершали налеты на больших высотах (до 10 км). Поэтому наиболее эффективными в борьбе с ними оказались тяжелые зенитные орудия с высокими баллистическими характеристиками.

В ходе 16 массированных налетов на Берлин англичане потеряли 492 бомбардировщика, что составило 5,5% от всех самолето-вылетов. По статистике на один сбитый самолет приходилось два-три поврежденных, многие, из которых в последствии не подлежали восстановлению.

Американские летающие крепости совершали налеты в дневное время и, соответственно, несли более существенные потери, чем англичане. Особенно показательным стал налет летающих крепостей В-17 в 1943 г. на завод шарикоподшипников, когда ПВО Германии было уничтожено около половины участвовавших в налёте бомбардировщиков.

Велика роль зенитной артиллерии и в том, что весьма большой процент (больше, чем признают союзники) бомбардировщиков сбрасывал бомбы куда попало, лишь бы уйти, или вообще не входить в зону зенитного огня.

Работы по созданию зенитных орудий среднего калибра для вооруженных сил Германии начались в середине 20-х. Дабы формально не нарушать условия наложенных на страну ограничений, конструкторы фирмы «Крупп» работали в Швеции, по соглашению с фирмой «Бофорс».

Созданное в 1930 г. зенитное орудие 7,5 cm Flak L/60 с полуавтоматическим затвором и крестообразной платформой, официально на вооружение не принималась, но активно производилась на экспорт. В 1939 г. нереализованные образцы были реквизированы германским ВМФ и использовались в зенитных частях береговой обороны.

Фирмой «Рейнметалл» в конце 20-х была создана 75-мм зенитная 7,5 cm Flak L/59, которая также не устроила немецких военных и была в последствии предложена СССР в рамках военного сотрудничества с Германией.

Оригинальные образцы, изготовленные в Германии, в феврале-апреле 1932 года прошли испытания на Научно-исследовательском зенитном полигоне. В том же году пушка была принята на вооружение в СССР, под названием «76-мм зенитная пушка обр. 1931 г.».

Пушка обр. 1931 года была вполне современным орудием с хорошими баллистическими характеристиками. Ее лафет с четырьмя откидными станинами обеспечивал круговой обстрел, при весе снаряда 6,5 кг вертикальная дальность стрельбы составляла 9 км.

Спроектированное в Германии 76-мм. зенитное орудие имело повышенный запас прочности. Расчёты показали, что возможно увеличить калибр орудия до 85-мм. Впоследствии на базе зенитной пушки «обр. 1931г.», было создано «85-мм орудие обр. 1938 года».

Среди советского вооружения, попавшего в руки немцев в первые месяцы войны, оказалось большое количество зенитных пушек. Поскольку эти пушки были практически новыми, немцы охотно их использовали сами. Все 76,2 и 85-мм пушки были перекалиброваны в 88-мм, чтобы можно было использовать боеприпасы одного типа. К августу 1944 года немецкая армия располагала 723 пушками Flak МЗ1(r) и 163 пушками Flak М38(r). Число захваченных немцами этих орудий неизвестно, однако можно точно сказать, что немцы располагали значительным количеством этих пушек. Например, корпус зенитной артиллерии «Daennmark» насчитывал 8 батарей по 6-8 таких пушек, еще около двадцати таких же батарей располагалось в Норвегии.

Кроме того, немцы использовали и относительно небольшое число других иностранных зенитных орудий среднего калибра. Наиболее широко применялись итальянские пушки 7,5-см Flak 264(i) и 7,62-см Flak 266 (i), а также чехословацкие пушки 8,35-см Flak 22(t).

В 1928 году конструкторы фирмы Круппа, с использованием элементов 7,5 cm Flak L/60, начали в Швеции проектирование 8,8-см зенитного орудия. Позже разработанная документация была доставлена в Эссен, где изготовили первые опытные образцы орудий. Прототип Flak 18 появился еще в 1931 г., а массовый серийный выпуск 88-мм зениток начался после прихода Гитлера к власти.

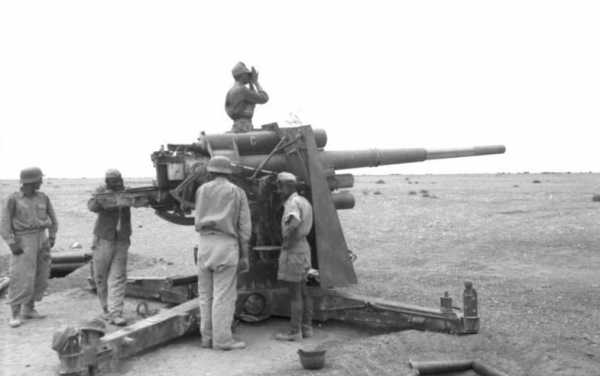

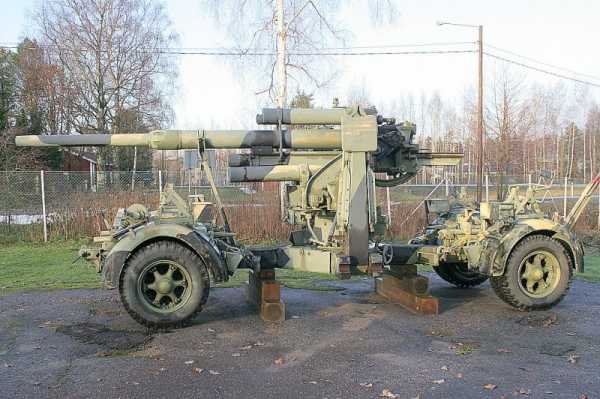

88-мм зенитная пушка, известная как Acht Komma Acht, была одной из лучших немецких пушек Второй мировой войны. Орудие имело очень высокие для того времени характеристики. Осколочный снаряд массой 9 кг. имел достигаемость по высоте 10600 м. и дальность по горизонтали 14800 м.


Система, получившая название 8,8-см Flak 18 прошла « боевое крещение» в Испании, после чего на нее стали монтировать щит, для защиты от пуль и осколков.

На основании опыта полученного при эксплуатации в войсках и в ходе боевых действий, пушка была модернизирована. Модернизация коснулась главным образом конструкции ствола, разработанного фирмой «Рейнметалл». Внутреннее устройство обоих стволов и баллистика были одинаковы.
Модернизированная 8,8-см пушка (8,8-см Flak 36) поступила на вооружение в 1936 г. В дальнейшем некоторые изменения были произведены в 1939 г. Новый образец был назван 8,8-см Flak 37.


Большинство узлов пушек обр. 18, 36 и 37 были взаимозаменяемы, например, можно было часто видеть ствол Flak 18 на лафете Flak 37. Модификации пушки Flak 36 и 37 отличались главным образом конструкцией лафета. Flak 18 перевозилась на более легкой колесной тележке Sonderaenhanger 201, поэтому в походном положении весила почти на 1200 кг легче, чем более поздние модификации, перевозившиеся на Sonderaenhanger 202.

В 1939 г. фирма «Рейнметалл» получила контракт на создание новой пушки с улучшенными баллистическими характеристиками. В 1941г. был изготовлен первый опытный образец. Орудие получило наименование 8,8 см Flak 41. Эта пушка была приспособлена для стрельбы боеприпасами с усиленным метательным зарядом. Новая пушка имела скорострельность 22-25 выстрелов в минуту, а начальная скорость осколочного снаряда достигала 1000 м/с. Пушка имела лафет шарнирного типа с четырьмя расположенными крестообразными станинами. Конструкция лафета обеспечивала ведение огня при угле подъема до 90 градусов. Автоматический затвор был снабжён гидропневматическим досылателем, позволившим повысить скорострельность пушки и облегчить работу расчёта. По высоте пушка имела достягаемость 15000 метров.

Первые серийные образцы (44 штуки) были направлены в Африканский Корпус в августе 1942 г. Испытания в боевых условиях выявили ряд сложных конструктивных недостатков. Пушки Flak 41 выпускались сравнительно небольшой серией. В августе 1944 года в войсках находилось только 157 пушек этого типа, а к январю 1945 года их число увеличилось до 318.


88-мм пушки стали самыми многочисленными тяжелыми зенитками III Рейха. Летом 1944 года немецкая армия располагала более 10000 таких пушек. 88-мм зенитки составляли вооружение зенитных батальонов танковых и гренадерских дивизий, однако еще чаще эти орудия использовались в зенитных частях люфтваффе, входивших в состав системы ПВО Рейха. С успехом 88-мм пушки использовались для борьбы с танками противника, а так же выступали в роли полевой артиллерии. 88-мм зенитка послужила прототипом танковой пушки для «Тигра».

После капитуляции Италии немецкая армия получила большое количество итальянского вооружения.
На протяжение всего 1944 года на службе в немецкой армии находилось не менее 250 90-мм итальянских зенитных пушек, получивших наименование 9 cm Flak 41 (i).


В 1933г. был объявлен конкурс на создание 10,5-см зенитной пушки. Фирмы «Круп» и «Рейнметалл» изготовили по два опытных образца. Сравнительные испытания проводились в 1935 г., а в 1936 г. 10,5-см пушка фирмы «Рейнметалл» была признана лучшей и запущена в серийное производство под наименованием 10,5-см Flak 38. Пушка имела полуавтоматический клиновой затвор. Полуавтоматика механического типа, взводилась при накате.

В рамках военно-технического сотрудничества четыре 10,5-см пушки Flak 38 были доставлены в СССР и испытаны с 31 июля по 10 октября 1940 г. на научно- исследовательском зенитном полигоне под Евпаторией. Они проходили совместные испытания с отечественными 100-мм зенитными пушками Л-6, 73-К и сухопутным вариантом Б-34. Испытания показали превосходство германского образца по большинству показателей. Была отмечена очень точная работа автоматического установщика взрывателя. Однако в силу каких-то причин было решено запустить в серию 100-мм 73-К. Однако «пушкари» завода им. Калинина так и не сумели этого сделать.

10,5-см пушка Flak 38 первоначально имела электрогидравлические приводы наведения, одинаковые с 8,8-см Flak 18 и 36, но в 1936 г. была введена система UTG 37, использовавшаяся на 8,8-см пушке Flak 37. Одновременно был введен ствол со свободной трубой. Модернизированная таким образом система получила наименование 10,5-см Flak 39.

Зенитная пушка 10,5 cm Flak 38 стала массово поступать на вооружении немецкой армии в конце 1937 года. Flak 39 появилась в частях лишь в начале 1940 года. Оба типа различались главным образом конструкцией лафета.

10,5-см Flak 38 и 39 оставались в производстве всю войну, несмотря на то, что по своим баллистическим характеристикам 8,8-см орудия Flak 41 почти сравнялась с ними.

Пушки в основном использовались в ПВО Рейха, они прикрывали промышленные объекты и базы кригсмарине. В августе 1944 года численность 105-мм зениток достигла максимума. В то время люфтваффе располагали 116 пушками, размещенных на железнодорожных платформах, 877 пушками, установленных неподвижно на бетонных основаниях и 1025 пушками, оснащенных обычными колесными лафетами. Батареи обороны Рейха насчитывали по 6 тяжелых пушек, а не по 4, как это имело место во фронтовых частях. 10,5- см пушки обр. 38 и 39 были первыми немецкими зенитными орудиями, к ПУАЗО которых подключили радиолокаторы FuMG 64 «Mannheim» 41 T.

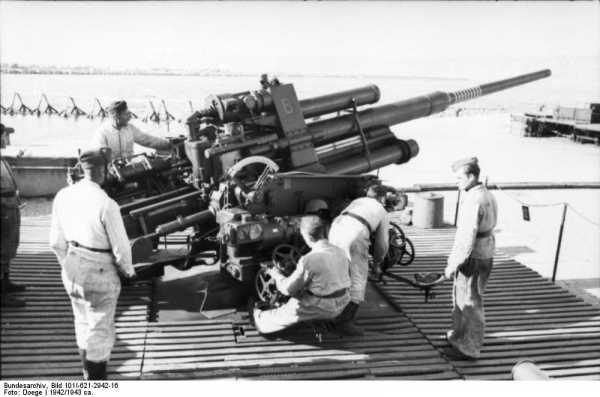

Работы по созданию 128-мм зенитного орудия на фирме «Рейнметалл» начались в в 1936 г. Первые опытные образцы были представлены для испытаний в 1938 г. В декабре 1938 г. был дан первый заказ на 100 установок. В конце 1941 г. в войска поступили первые батареи с 12,8 см зенитными орудиями.


12,8-см Flak 40 была полностью автоматизированной установкой. Наведение, подача и досылка боеприпаса, а так-же установка взрывателя производились с помощью четырех асинхронных генераторов трехфазного тока напряжением 115 В. Четырехорудийную батарею 12,8- см Flak 40 обслуживал один генератор мощностью 60 кВт.


128-мм пушки 12,8 cm Flak 40 были самыми тяжелыми зенитными пушками, использовавшимися в годы 2-й Мировой войны.
При массе осколочного снаряда 26 кг, имевшего начальную скорость — 880 м/с, достягаемость по высоте составляла более 14000 м.

Зенитные пушки этого типа поступали в части кригсмарине и люфтваффе. В основном они устанавливались на стационарных бетонных позициях, или на железнодорожных платформах. Целеуказание и корректировка зенитного огня производились по данным радиолокационных постов.


Первоначально предполагалось, что мобильные 12,8-см установки будут перевозиться на двух повозках, но позже было решено ограничиться одной четырехосной повозкой. За время войны поступила на вооружение только одна мобильная батарея (шесть орудий).

Первая батарея 128-мм пушек располагалась в районе Берлина. Эти пушки устанавливались на мощных бетонных башнях высотой 40-50 метров. Башни ПВО кроме Берлина, защищали также Вену, Гамбург и другие крупные города. 128-мм пушки устанавливались на верху башен, а ниже, вдоль выступающих террас, располагалась артиллерия меньшего калибра.

В августе 1944 г. на вооружении было: шесть мобильных установок, 242 стационарные установки, 201 железнодорожная установка (на четырех платформах).

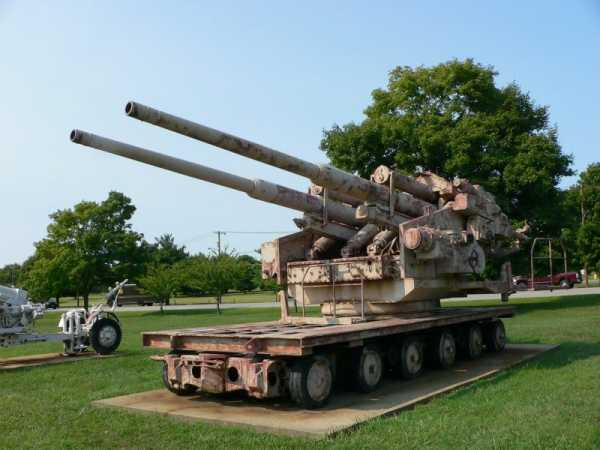

Весной 1942 г. на вооружение ПВО Берлина поступили спаренные 128-мм зенитные установки 12,8 cm Flakzwilling 42. При создании 12,8-см двухорудийной стационарной установки было использовано основание от опытной 15-см установки.


В августе 1944 г. на вооружении было 27 установок, а в феврале 1945 г. – 34 установки. В батарее было четыре установки.
Установки входили в состав ПВО крупных городов, в т. ч. Берлина, Гамбурга и Вены.

1.09.1939 г. Германия располагала 2459 – 8,8-см пушками Flak 18 и Flak 36 и 64 – 10,5-см пушками Flak 38. В 1944 г. производство 88-мм, 105-мм и 128-мм орудий достигло своего максимума, было произведено 5933– 8,8-см, 1131– 10,5-см и 664 -12,8-см.

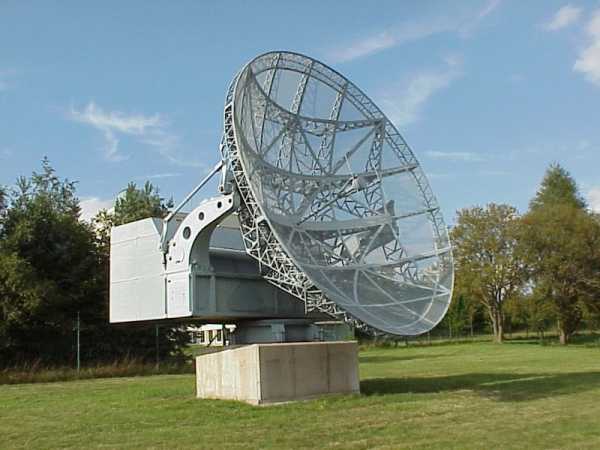

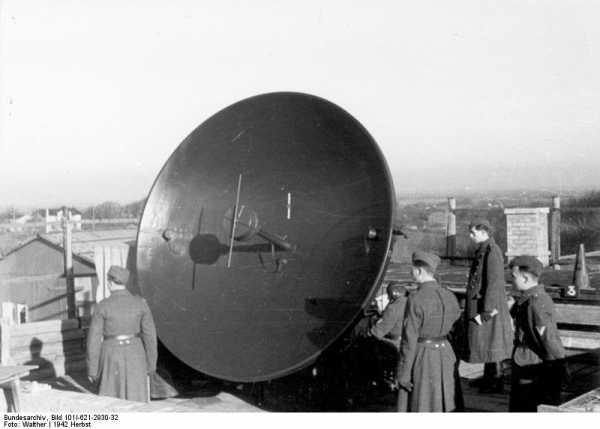

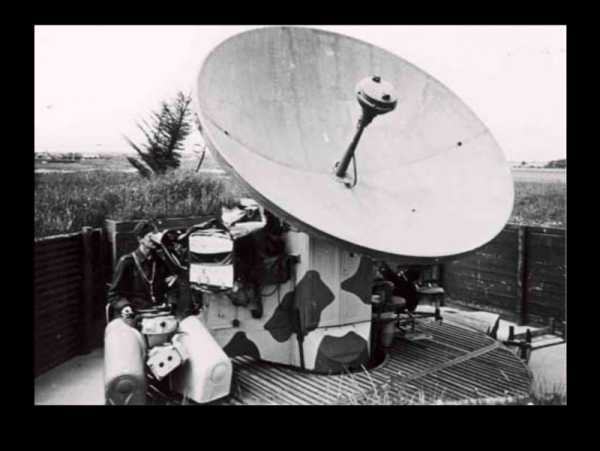

С появлением радиолокационных станций результативность стрельбы, особенно в ночное время значительно возросла.


Зенитными радиолокаторами к 1944 г, были вооружены все тяжелые зенитные батареи ПВО объектов внутри страны. Тяжелые моторизованные зенитные батареи, действовавшие на фронте, радиолокаторами были обеспечены только частично.


Германские зенитные орудия среднего и крупного калибра в ходе войны, кроме своего прямого назначения, показали себя и отличным противотанковым средством. Хотя они стоили существенно дороже противотанковых орудий своего калибра и применялись за неимением лучшего. Так, в 1941 г. единственным орудием, способным пробить броню советских танков КВ, были зенитные орудия калибра 8,8 см и 10,5 см. Разумеется, речь не идет об артиллерии корпусной и РВГК. Однако до сентября 1942 г., когда количество 8,8-см и 10,5-см зенитных установок на фронте было невелико, ими было поражено относительно немного советских танков Т-34 и КВ (3,4% – 8,8-см пушками и 2,9% – 10,5-см пушками). Зато летом 1944 г. на 8,8-см пушки приходилось от 26 до 38% подбитых советских тяжелых и средних танков, а с приходом наших войск в Германию зимой – весной 1945 г. процент подбитых танков поднялся до 51-71% (на разных фронтах). Причем, наибольшее число танков было поражено на дистанции 700 — 800 м. Эти данные приведены для всех 8,8-см пушек, но даже в 1945 г. число 8,8-см зенитных пушек значительно превышало число специальных 8,8-см противотанковых пушек. Таким образом, на последнем этапе войны германская зенитная артиллерия играла существенную роль и в сухопутных сражениях.

После войны до принятия на вооружение 100-мм зенитных пушек КС-19 и 130-мм зенитных пушек КС-30 некоторое количество 8,8-см, 10,5-см и 12,5-см германских пушек состояло на вооружении Советской Армии. По американским источникам, несколько десятков 8,8-см и 10,5-см германских орудий принимали участие в Корейской войне.

Источник

timemechanic.livejournal.com

Немецкие малокалиберные зенитные установки против советской авиации (часть 4)

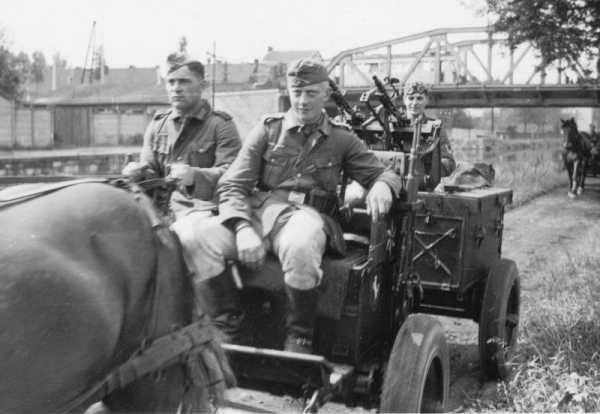

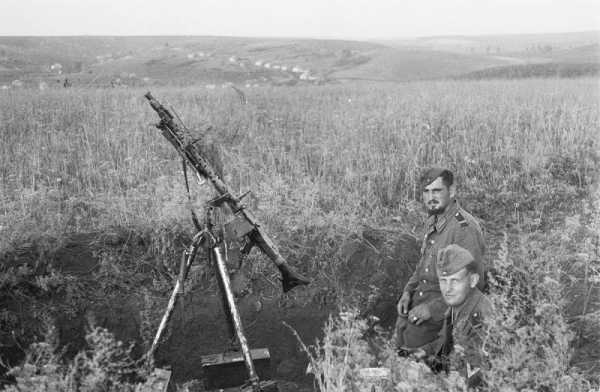

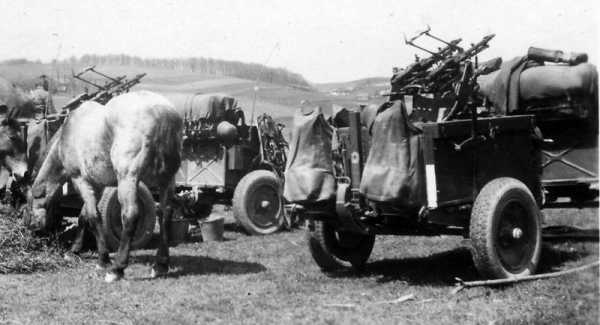

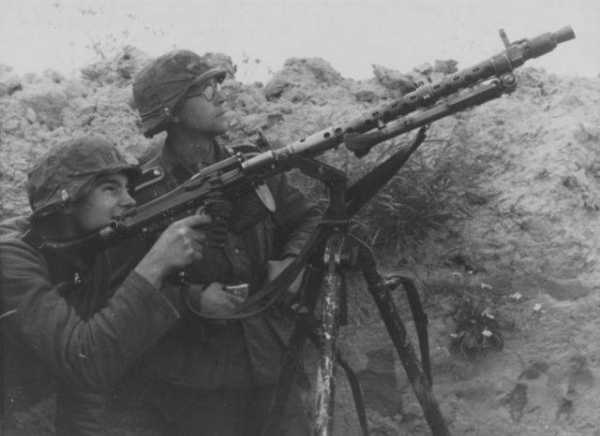

В годы Второй мировой в вооруженных силах нацисткой Германии имелось значительное количество зенитных пулемётных установок. Но основную роль в обеспечении противовоздушной обороны в прифронтовой полосе играли 20-37-мм скорострельные буксируемые и самоходные зенитные пушки.

Работы по созданию скорострельных малокалиберных зенитных автоматов велись в Германии задолго до прихода к власти нацистов.

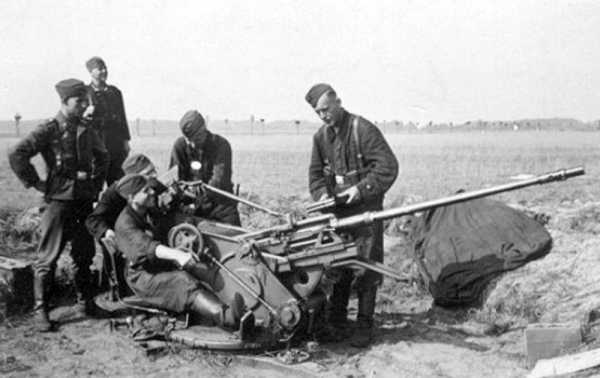

Расчёт 20-мм зенитной установки 2,0 cm Flak 28 на огневой позиции

В Вермахте эта зенитная пушка получила обозначение 2,0 cm Flak 28, а в Люфтваффе её именовали 2,0 cm VKPL vz. 36. В общей сложности в период с 1940 по 1944 годы фирма «Эрликон» поставила Германии, Италии и Румынии 7013 20-мм автоматов, 14,76 млн. снарядов, 12 520 запасных стволов и 40 000 патронных ящиков. Несколько сотен таких зениток было захвачено немецкими войсками в Бельгии, Голландии и Норвегии.

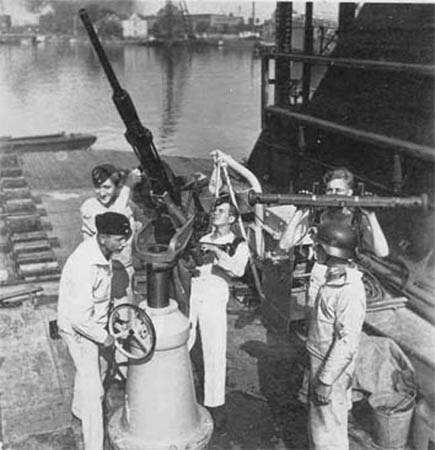

20-мм зенитный автомат на тумбовой установке

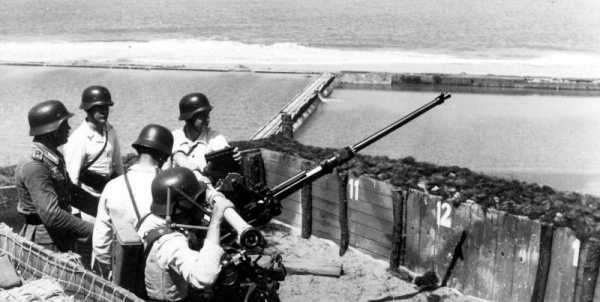

20-мм зенитные «эрликоны» поставляемые во флот монтировались на тумбовых лафетах, для обеспечения ПВО мобильных подразделений существовали варианты с треножным станком и отделяемым колёсным ходом. Впрочем, это правило не всегда соблюдалось. Тумбовые установки часто монтировались на стационарных позициях в укрепрайонах, а зенитки на треногах размещали на различных плавсредствах, или использовали в ПВО военно-морских баз.

Хотя боевая скорострельность 2,0 cm Flak 28 ввиду невысокого темпа стрельбы и использования коробчатых магазинов на 15 и барабанных на 30 снарядов была относительно не большой, в целом благодаря простой и надёжной конструкции и приемлемым массогабаритным характеристикам это было вполне эффективное оружие, с дальностью действенной стрельбы по воздушным целям — до 1,5 км. Впоследствии в годы войны у нас все 20-мм зенитные установки называли «эрликонами», хотя их на фоне других немецких зенитных автоматов того же калибра было не так много. Согласно немецким данным в Вермахте, Люфтваффе и Крингсмарине всего находилось немногим более 3000 установок 2,0 cm Flak 28.

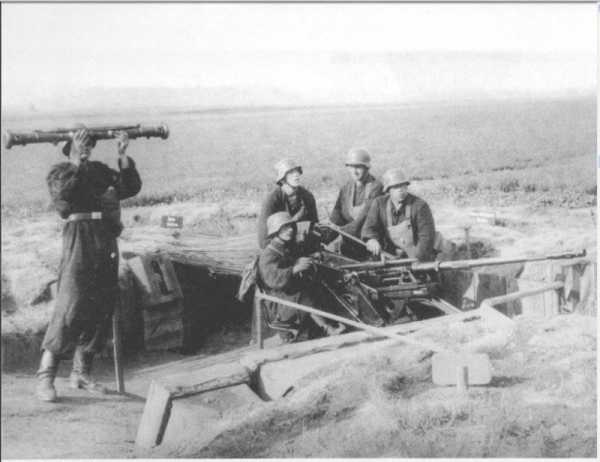

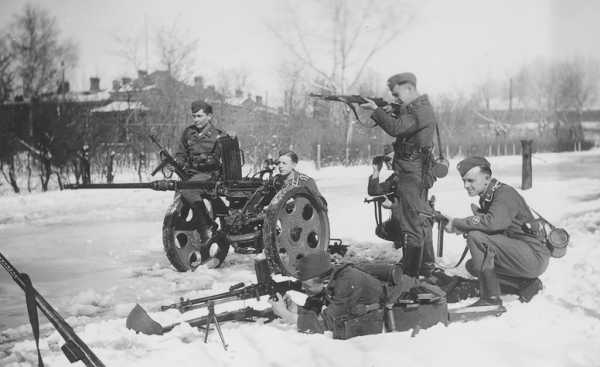

Расчёт 2,0 cm Flak 28 имитирует огонь по наземной цели

Конструктивно много общего с зенитной установкой 2,0 cm Flak 28 имела 20-мм авиационная пушка МG-FF разработанная в 1936 году немецкой фирмой Ikaria Werke Berlin на базе швейцарской автоматической пушки Oerlikon FF. Основным отличием авиационной МG-FF от зенитки 2,0 cm Flak 28 было использование гораздо более слабого боеприпаса 20х80 мм. По сравнению со швейцарской Oerlikon FF, на 60 мм была увеличена длина ствола и система перезаряжания. Для питания авиационной пушки использовались рожковые магазины на 15 или барабаны на 30, 45 и 100 снарядов. Снаряд массой 117 г, покидал ствол длиной 820 мм с начальной скоростью 580 м/с. Темп стрельбы не превышал 540 выстр/мин.

Для того, чтобы хоть как-то компенсировать не высокую пробивную способность бронебойного снаряда и слабое фугасное действие осколочного снаряда в конце 1940 года специалисты Института баллистики Технической Академии Люфтваффе создали тонкостенный фугасный снаряд с высоким коэффициентом наполнения взрывчатым веществом. Более тонкий корпус снаряда выполнялся методом глубокой вытяжки из специальной легированной стали и упрочнялся закалкой. По сравнению с прежним осколочным снарядом снаряженным 3 г пентрита, коэффициент наполнения увеличился с 4 до 20%. Новый 20-мм снаряд получивший обозначение Minengeschoss (нем. снаряд-мина) содержал пластическую взрывчатку на основе гексогена с добавкой алюминиевой пудры. Данная взрывчатка превосходившая по мощности тротил примерно в 2 раза, характеризовалась повышенным фугасным и зажигательным действием. Новые облегченные взрыватели замедленного действия обеспечивали возможность разрыва снаряда внутри конструкции самолета, нанося серьезные повреждения не обшивке, а силовому набору планера. Так при попадании нового фугасного снаряда в основание крыла истребителя, его в большинстве случаев отрывало. Так как новый снаряд содержал меньше металла, его масса уменьшилась с 117 до 94 г. что, в свою очередь, сказывалось на силе отдачи свободного затвора пушки. Чтобы сохранить работоспособность автоматики пришлось значительно облегчить затвор и уменьшить усилие возвратной пружины.

Новой модификации пушки присвоили индекс MG-FF/M. При этом, боеприпасы для старый версий MG-FF и новых MG-FF/М не были взаимозаменяемы. Изменения внесённые в конструкцию оружия были минимальными и значительное количество выпущенных пушек MG-FF путем замены затвора и возвратной пружины модернизировали в полевых мастерских до уровня MG-FF/М. Хотя введение нового фугасного снаряда повысило эффективность ведения огня по воздушным целям, дальность прицельной стрельбы даже по очень крупным и маломанёвренным самолётам не превышала 500 м.

К концу 1941 года пушка MG-FF уже перестала отвечать требованиям современной войны. Её небольшой вес и технологическая простота не компенсировались существенными недостатками: низким темпом стрельбы, невысокой начальной скоростью снаряда и громоздким барабанным магазином. Принятие на вооружение новой авиационной пушки MG.151/20 с ленточной подачей боеприпасов, хотя и значительно более сложной и тяжелой, но и гораздо более скорострельной и точной, постепенно привело к выводу авиационного «эрликона» из эксплуатации.

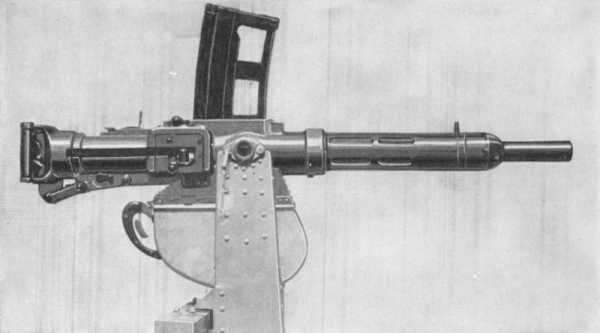

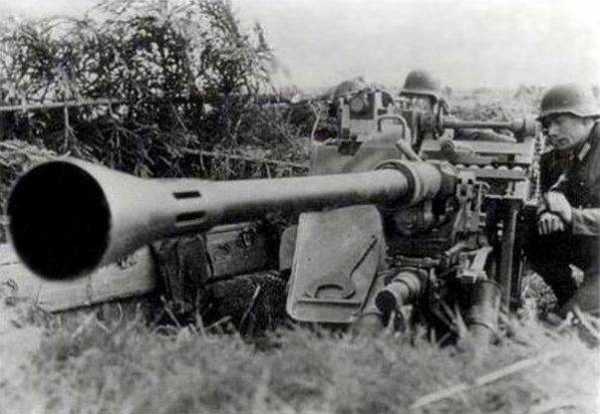

Авиационная 20-мм пушка МG-FF на зенитном станке

Во второй половине войны, многие имеющиеся на складах 20-мм пушки повторили судьбу снятых с самолётов 7,92-мм пулемётов МG.15/17 и 13-мм MG.131. Несколько сотен авиационных пушек установили на шкворневые установки, которые использовались для ПВО аэродромов и вооружения судов небольшого водоизмещения. Однако «приземлённые» МG-FF по дальности и точности огня сильно уступали специализированным 20-мм зениткам изначально создававшимся под гораздо более мощные боеприпасы. Так максимальная эффективная наклонная дальность стрельбы зенитного варианта МG-FF составляла 800 м.

Основным войсковым средством ПВО в военное время у немцев являлись 20-мм зенитные автоматы 2,0 cm FlaK 30 и 2,0 см Flak 38, отличающиеся друг от друга некоторыми деталями. Как следует их обозначения 2,0 cm FlaK 30 (нем. 2,0 cm Flugzeugabwehrkanone 30 — 20-мм зенитная пушка образца 1930 года) была разработана фирмой Rheinmetall в 1930 году и официально поступила на вооружение в 1934 году. Помимо Германии эти 20-мм зенитки официально состояли на вооружении в Болгарии, Голландии, Литве, Китае и Финляндии. Достоинствами зенитного автомата Flak 30 являлись: простота конструкции, возможность быстрой разборки и сборки, и сравнительно малый вес.

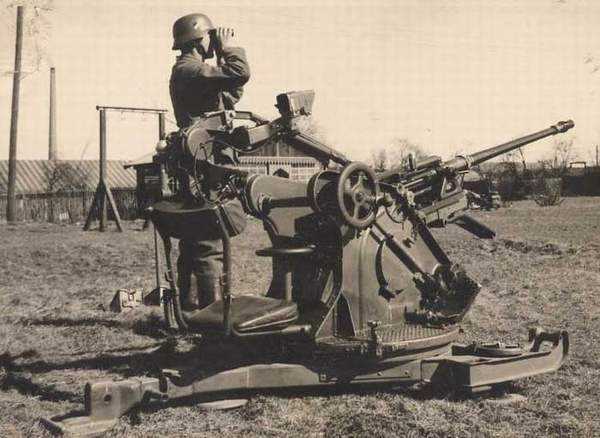

20-мм зенитная установка FlaK 30 на боевой позиции

Принцип работы автоматики 20-мм зенитной установки основывался на использовании силы отдачи при коротком ходе ствола. Установка имела противооткатное устройство и подачу боеприпасов из рожкового магазина на 20 снарядов. Темп стрельбы 240 выстр/мин.

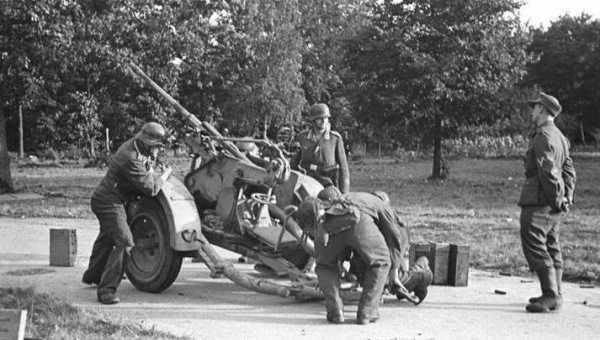

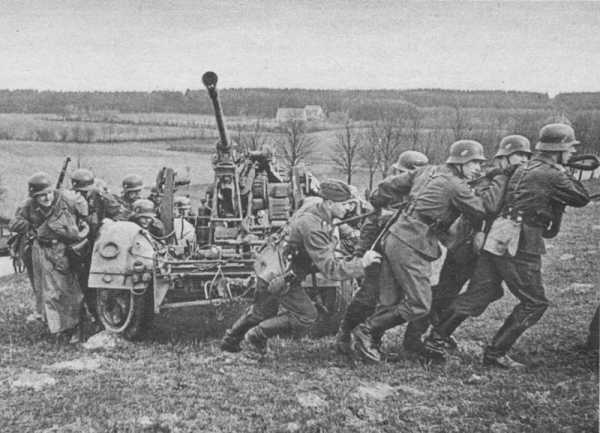

Расчёт 20-мм зенитной установки FlaK 30 переводит её в боевое положение

При перевозке орудие помещалось на двухколесном ходе и закреплялось двумя кронштейнами и соединительным штифтом. Требовалось всего несколько секунд на то, чтобы удалить штифт, после чего зажимы ослаблялись, и систему вместе с лафетом можно было опускать на землю. Лафет обеспечивал возможность кругового обстрела с наибольшим углом возвышения 90°.

Автоматический построительный прицел вырабатывал вертикальные и боковые упреждения. Данные в прицел вводились вручную и определялись визуально, кроме дальности, которая измерялась стереодальномером.

Так как 20-мм зенитки часто использовались для огневой поддержки сухопутных подразделений, начиная с 1940 года, часть их выпустили с противоосколочным щитом. Масса 2,0 cm FlaK 30 с колёсным ходом без щита составляла около 740 кг, в боевом положении — 450 кг.

Для стрельбы из 2,0 cm FlaK 30 использовались боеприпасы 20×138 мм, с большей дульной энергией, чем снаряды 20×110 мм, предназначенные для зенитки фирмы «Эрликон» 2,0 cm Flak 28. Осколочно-трассирующий снаряд массой 115 г покидал ствол FlaK 30 со скоростью 900 м/с. Также в боекомплект входили бронебойно-зажигательно-трассирующие и бронебойно-трассирующие снаряды. Последний весил 140 г и при начальной скорости 830 м/с на дальности 300 м пробивал 20 мм броню. Теоретически 20-мм зенитная установка могла поражать цели на высоте более 3000 м, максимальная дальность стрельбы — до 4800 м. Однако зона действенного огня была примерно в два раза меньше.

Помимо основного варианта, предназначенного для использования в ПВО сухопутных войск, было создано ещё две серийные модификации: 2,0 cm FlaK C/30 и G-Wagen I (E) leichte FlaK.

Расчёт с 20-мм зенитной установкой 2,0 cm FlaK C/30

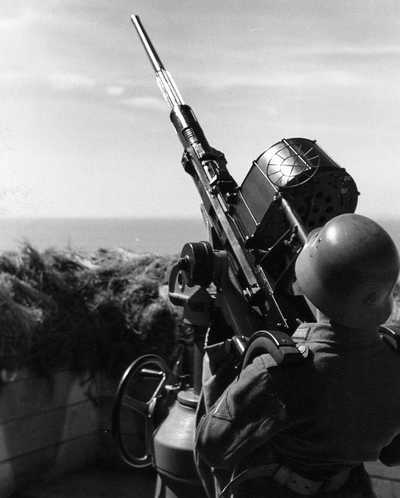

Зенитное орудие на тумбе-лафете C/35 с барабанным магазином на 20 снарядов предназначалось для вооружения боевых кораблей, но оно нередко использовалось на постоянных, защищённых в инженерном отношении позициях. Немало таких зениток имелось в укреплениях «Атлантического вала». Зенитная установка G-Wagen I (E) leichte FlaK имела сугубо железнодорожную специфику, ей оснащали передвижные зенитные батареи, предназначенные для защиты крупных железнодорожных узлов, так же данную модификацию устанавливали на бронепоездах.

Боевое крещение немецких 20-мм зенитных автоматов состоялось в Испании. В целом зенитка зарекомендовала себя положительно, она оказалась одинаково эффективна против бомбардировщиков и лёгких танков имевшихся в распоряжении республиканцев. По результатам боевого применения 2,0 сm Flak 30 в Испании фирма Mauser провела модернизацию зенитной установки. Модернизированный образец получил название 2,0 cm Flak 38. В новом зенитном автомате использовались те же боеприпасы, баллистические характеристики так же остались прежними.

Принцип работы автоматики 2,0 cm Flak 38 по сравнению с 2,0 сm Flak 30 не изменился. Но благодаря снижению массы подвижных частей и увеличению их скоростей движения темп стрельбы удалось повысить почти в 2 раза – до 420-480 выстр/мин. Введение копирного пространственного ускорителя позволило совместить отпирание затвора с передачей ему кинетической энергии. Для компенсации возросших ударных нагрузок были введены специальные буферы-амортизаторы. Изменения внесённые в конструкцию лафета оказались минимальными, в частности была введена вторая скорость в ручных приводах наведения. Массовые поставки 2,0 cm Flak 38 в войска стали осуществляться в первой половине 1941 года.

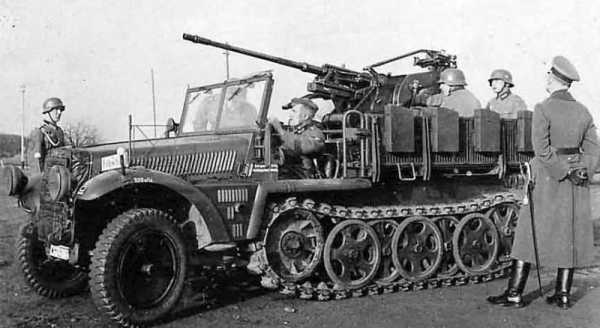

20-мм зенитная установка Flak 38 на полугусеничном тягаче SdKfz 10/4

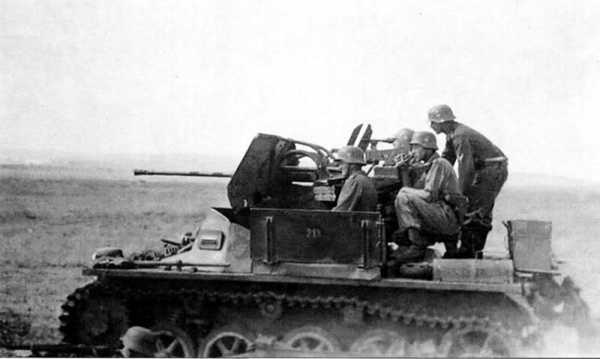

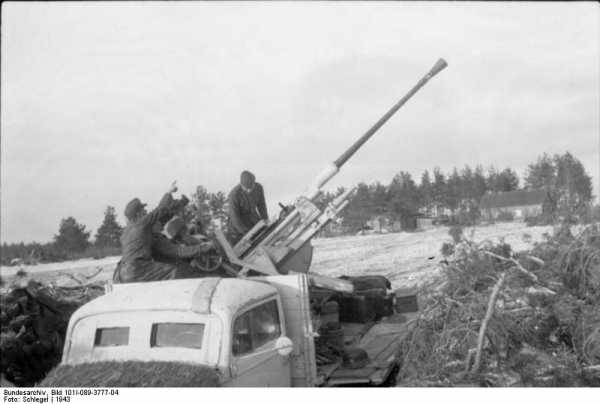

Очень часто 2,0 cm Flak 38 устанавливались на различные мобильные платформы: полугусеничные тягачи SdKfz 10/4, бронетранспортёры Sd.Kfz. 251, лёгкие танки чешского производства Pz.Kpfw.38(t), немецкие Pz.Kpfw. I и грузовые автомобили Opel Blitz. Зенитные самоходные установки привлекались для сопровождения колонн, прикрывали места сосредоточения, и нередко действуя в одних боевых порядках с другой бронетехникой вели огонь по наземным целям.

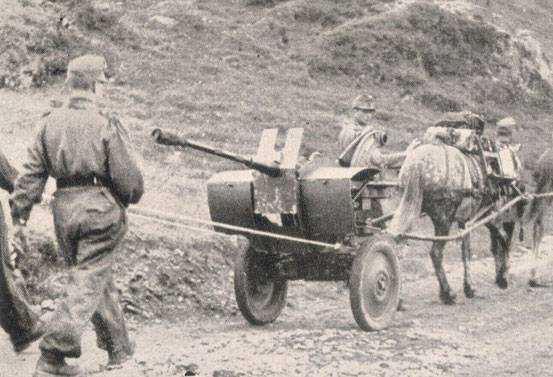

Также для Крингсмарине выпускались тумбовая установка 2,0 cm FlaK C/38 и спарка 2,0 cm FlaK-Zwilling 38. По заказу горно-пехотных частей было разработано и с 1942 года серийно производилось зенитное орудие 2,0 cm Gebirgs-FlaK 38 — на облегчённом лафете, обеспечивающим транспортировку орудия «вьючным» способом. Его масса в собранном виде составляла 360 кг. Вес отдельных частей во вьюках: от 31 до 57 кг. Баллистические характеристики и скорострельность горной зенитной установки остались на уровне 2,0 cm Flak 38. В боевом положении в случае установки противоосколочного щита масса установки возрастала до 406 кг, на колёсном ходу – 468 кг.

В первой половине 1939 года каждой пехотной дивизии Вермахта по штату должно было быть 12 20-мм зенитных орудий. Такое же количество Flak-30/38 имелось в зенитном дивизионе, приданном танковым и моторизованным дивизиям. О масштабах использования 20-мм в вооруженных силах Германии можно судить по статистическим данным собранным Министерством вооружения. По состоянию на май 1944 года в Вермахте и войсках СС имелось 6 355 зениток Flak-30/38, а обеспечивающие ПВО Германии части Люфтваффе располагали более чем 20000 пушками калибра 20-мм. Еще несколько тысяч 20-мм зенитных автоматов было установлено на палубах боевых и транспортных кораблей, а также в окрестностях военно-морских баз.

Немецкие автоматические пушки 2,0 cm Flak 38 и 2,0 сm Flak 30 на момент создания по комплексу служебно-эксплуатационных и боевых характеристик в своём калибре пожалуй являлись лучшими зенитными пушками в мире. Однако магазинная подача боеприпасов сильно ограничивала боевую скорострельность. В связи с этим специалисты оружейной компании Mauser на базе автомата 2,0 cm Flak 38 создали 20-мм счетверённую зенитную установку 2,0 cm Vierlings-Flugabwehrkanone 38(нем. 2-см счетверённая зенитная пушка). В войсках эта система обычно именовалась – 2,0 cm Flakvierling 38.

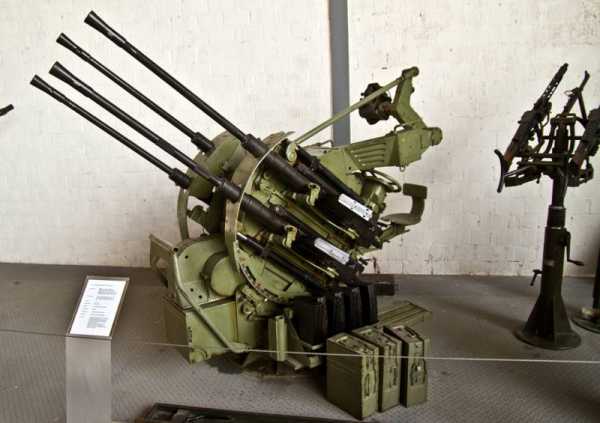

Масса счетверённой 20-мм зенитной установки в боевом положении превышала 1,5 тонны. Лафет допускал ведение огня в любом направлении с углами возвышения от −10° до +100°. Темп стрельбы составлял 1800 выстр/мин, благодаря чему существенно возросла вероятность поражения цели. При этом численность расчёта по сравнению с одноствольными 20-мм автоматами возросла в 2 раза и составляла 8 человек. Серийное производство Flakvierling 38 продолжалось до марта 1945 года, в общей сложности в войска было передано 3768 установок.

Так как масса и габариты счетверённой установки были весьма значительными, их очень часто размещали на стационарных, хорошо подготовленных в инженерном отношении позициях и устанавливали на железнодорожные платформы. При этом расчёт спереди прикрывался противоосколочным щитом.

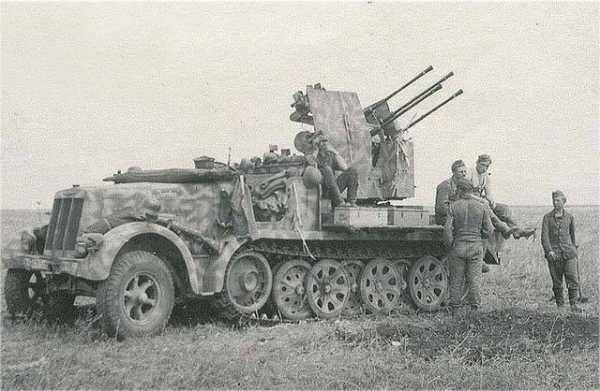

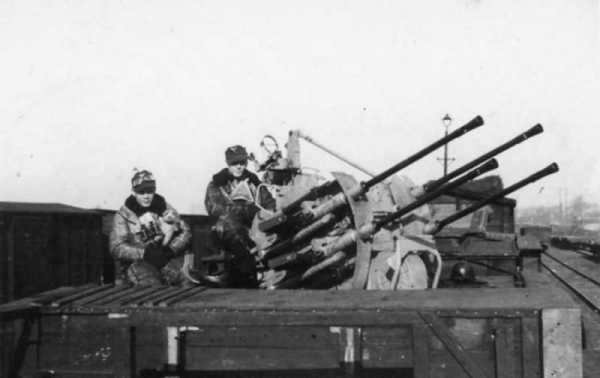

Также как и 2,0 cm Flak 38 счетверённую зенитку 2,0 cm Flakvierling 38 использовали для создания самоходных зенитных установок на шасси полугусеничных тягачей, бронетранспортёров и танков.

Пожалуй, самой известной и совершенной ЗСУ, в которой применялись счётверённые 20-мм автоматы стала Flakpanzer IV «Wirbelwind» (нем. Противовоздушный танк IV «Смерч») созданная на базе среднего танка PzKpfw IV.

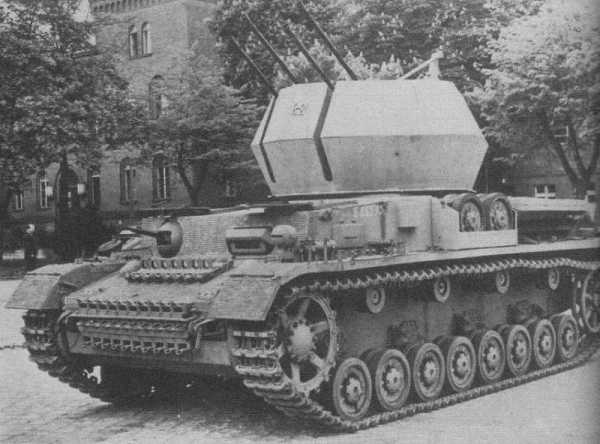

ЗСУ Flakpanzer IV «Wirbelwind»

Первая ЗСУ была построена в мае 1944 года на предприятии фирмы Ostbau Werke в г. Саган (Силезия, ныне — территория Польши). Для этого использовалось шасси повреждённого в боях и возвращённого для капитального ремонта танка PzKpfw IV. Вместо стандартной башни установили новую — девятигранную с открытым верхом, в которой размещалась счетверенная 20-мм зенитная артиллерийская установка. Отсутствие крыши объяснялось необходимостью наблюдения за воздушной обстановкой, кроме того при стрельбе из четырёх стволов выбрасывалось большое количество пороховых газов, что могло вызвать ухудшение самочувствия расчёта в замкнутом объёме. Солидный боекомплект из 3200 20-мм снарядов разместили внутри корпуса танка.

Поставки ЗСУ Flakpanzer IV в войска начались в августе 1944 года. До февраля 1945 года всего было построено 122 установки, из них 100 собрано на шасси поступивших в ремонт линейных танков. Большая часть зенитных «Смерчей» была отправлена на Восточный фронт. Сочетание достаточно сильной бронезащиты, проходимости и подвижности на уровне базового шасси, а также высокая скорострельность счетверенной артустановки делали Flakpanzer IV эффективным средством зенитного прикрытия танковых подразделений, и обеспечивало возможность бороться не только с воздушными, но и с наземными легкобронированными целями и живой силой.

В целом, 20-мм автоматы имевшиеся в распоряжении немецких зенитчиков являлись очень эффективным средством ПВО ближней зоны, способным нанести тяжелые потери штурмовой авиации и фронтовым бомбардировщикам. Вес и габариты позволяли размещать одноствольные и счетверённые установки на различных, в том числе бронированных самоходных шасси. Включение ЗСУ со скорострельными 20-мм зенитками в состав транспортных и войсковых колонн, а также размещение их на железнодорожных платформах значительно снижало эффективность действий советских штурмовиков Ил-2 и заставляло выделять специальную группу, состоящую из опытных пилотов, которые подавляли огонь МЗА.

В мемуарной литературе можно встретить упоминание о том, как 20-мм зенитные снаряды рикошетировали от бронекорпуса штурмовиков. Конечно, при встрече малокалиберного бронебойного снаряда даже с относительно тонкой бронёй под большим углом, рикошет вполне возможен. Но стоит признать, что 20-мм бронебойно-зажигательные и осколочные снаряды представляли смертельную опасность для Ил-2.
Наша штурмовая авиация несла очень значительные потери от огня МЗА. Как показал опыт боевых действий и контрольный отстрел на полигоне, бронекоробка Ил-2 в большинстве случаев не защищала от разрушающего действия 20-мм осколочных и бронебойных снарядов. Для потери работоспособности винтомоторной группы штурмовика зачастую было достаточно одного попадания 20-мм осколочного снаряда в любую часть мотора. Размеры пробоин в бронекорпусе в некоторых случаях достигали 160 мм в диаметре. Должной защиты от действия 20-мм снарядов броня кабины также не обеспечивала. При попадании в фюзеляж для выведения Ил-2 из строя необходимо было обеспечить в среднем 6-8 попаданий 20-мм осколочных снарядов. Размеры пробоин в обшивке фюзеляжа колебались в пределах 120-130 мм. При этом вероятность того, что осколками снарядов будут перебиты тросы управления рулем поворота штурмовика, была очень велика. Согласно статическим данным на долю системы управления (рули, элероны и проводка управления ) приходилось 22,6% всех поражений. В 57% случаев при попадании 20-мм осколочных снарядов в фюзеляж Ил-2 происходило перебитие тросов управления рулем поворота и 7% попаданий приводили к частичному повреждению трубчатых тяг рулей высоты. Попадания 2-3-х разрывных снарядов немецких пушек калибра 20 мм в киль, стабилизатор, руль поворота или высоты было вполне достаточно для вывода Ил-2 из строя.

Продолжение следует…

По материалам:
http://wwii.space/zenitnyie-orudiya-germaniya/
http://www.wk2ammo.com/showthread.php?596-2cm-Flak-28-Oerlik…
https://vk.com/page-50957736_45721716
https://www.pinterest.ru/pin/494199759091515722/
http://www.ww2technik.de/sites/dflak/3%20cm%20flak.htm

Let’s block ads! (Why?)

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

super-orujie.ru

Тяжелые зенитные орудия. Артиллерия Вермахта

Тяжелые зенитные орудия

Так же, как и 88-мм зенитки, более тяжелые, 105-мм зенитные орудия разрабатывались в Германии ещё в годы Первой мировой войны. В 1916 г., в частности, испытывались прототипы таких орудий концернов «Крупп» и «Эрхардт» с длиной ствола, соответственно, 45 и 35 калибров. В 1933 г. конструкторским бюро «Крупп» и «Рейнметалл» было поручено изготовить по два опытных образца 105-мм зенитных пушек. Изделия конкурирующих фирм вышли на испытания в середине 1935 г., а в следующем году победителем конкурса признали пушку «Рейнметалла», принятую на вооружение под обозначением 10,5 cm Flak 38. Практически сразу же после начала серийного выпуска орудие подверглось модернизации — был введен ствол со свободной трубой и усовершенствованная система электропитания. Такая пушка известна как 10,5 cm Flak 39.

Пушки 10,5 cm Flak 38 и Flak 39 имели полуавтоматический клиновой затвор. Гидравлический тормоз отката веретенного типа, накатник гидропневматическийЮ уравновешивающий механизм — пружинного типа.

105-мм зенитки были полностью электрофицированы: механизмы наведения, досылатель и установщик взрывателя приводились в действие электродвигателями. На батарею из четырех орудий полагался один бензиновый генератор постоянного тока напряжением 220 В мощностью 24 кВт. В пушке 10,5 cm Flak 39 электрооборудование было пререведено на переменный ток, что позволяло получать питание от городской сети. Нормальный расчет состоял из 10 чел., при заряжании вручную приходилось привлекать ещё двух дополнительных номеров.

Лафет 105-мм зениток аналогичен по конструкции лафетам 88-мм пушек. Он состоит из крестообразного основания и двух отделяемых одноосных колесных ходов.

Боекомплект состоял из выстрелов унитарного заряжания со снарядами трех типов: осколочно-фугасным (вес снаряда 15,1 кг, патрона — 26 кг), бронебойным без наконечника (соответственно, 14 и 24,5 кг) и бронебойным с баллистическим наконечником (15,6 и 26,1 кг).

К началу Второй мировой войны люфтваффе располагало 64 105-мм зенитками. К концу 1939 г. было поставлено ещё 38 таких орудий, в 1940 г. объем производства составил 290 единиц, в 1941-м — 509, в 1942-м — 701. В 1943 г. в связи с нарастанием мощи ударов союзнической авиации и поднятием потолка бомбардировщиков выпуск 105-мм зениток резко возрос — до 1220 единиц. В 1944 г. было изготовлено 1131 такое орудие, а в 1945-м — 92.

Орудия 10,5 cm Flak 38 и Flak 38 применялись в буксируемом, стационарном и железнодорожном вариантах. В августе 1944 г. в люфтваффе насчитывалось 1025 мобильных 105-мм зениток, 877 — стационарных и 116 — на железнодорожных установках.

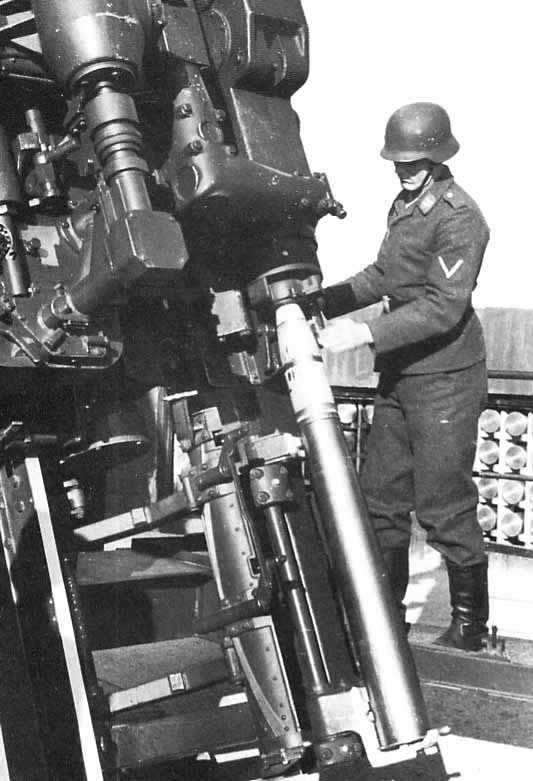

В 1936 г. фирма «Рейнметалл» получила задание на создание ещё более мощного, 128-мм зенитного орудия. В 1938 г. начались испытания опытных образцов, показавших прекрасные результаты, и уже в декабре того же года фирме был заказ на первую партию из 100 таких пушек, принятых на вооружение под обозначением 12,8 cm Flak 40. Поставки орудий в войска начались в конце 1941 г.

Конструктивно 128-мм зенитка представляла собой увеличенный вариант 105-мм орудия и также была полностью электрофицированной. Для обслуживания четырехорудийной батареи требовался генератор мощностью 60 кВт. Боекомплект состоял из унитарных выстрелов со снарядами двух типов — осколочно-фугасным весом 26 кг и бронебойным, весившим 28,35 кг.

Орудие 12,8 cm Flak 40 первоначально предусматривалось применять в мобильном варианте — в таком виде оно перевозилось при помощи двух отделяемых двухосных колесных ходов. Но в таком варианте сформировали всего одну батарею (6 орудий). К августу 1944 г., помимо этой батареи, люфтваффе располагало ещё 242 128-мм стационарными зенитками и 201 таким орудием на железнодорожных установках. К февралю следующего года количество стационарных установок было доведено до 362, мобильных и железнодорожных — осталось без изменений.

Начиная с 1938 г. в Германии неоднократно предпринимались попытки создать ещё более тяжелое, 150-мм зенитное орудие. Но несколько изготовленных образцов так и остались опытными. Наиболее тяжелой зенитной артсистемой, производившейся серийно, стала 128-мм спаренная установка 12,8 cm Flakzwilling 40, представлявшая собой два ствола Flak 40, наложенных на лафет опытной 150-мм зенитки Ger?t 50. Такие спарки применялись исключительно в стационарном варианте. Первая батарея из четырех Flakzwilling 40 была включена в систему ПВО Берлина в 1942 г. До февраля 1945 г. было изготовлено 34 такие установки, кроме Берлина прикрывавшие также Вену и Гамбург

.

ТТХ основных образцов тяжелых зенитных пушек см. приложение.

Следующая глава >

military.wikireading.ru

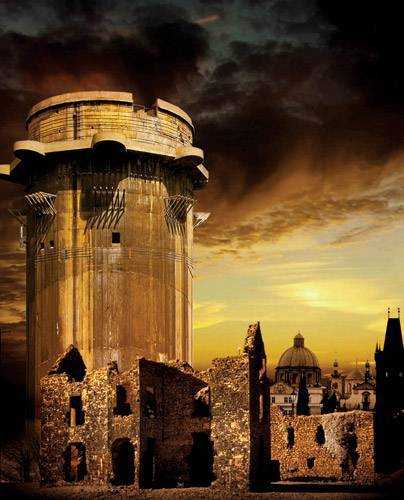

Зенитные башни нацистов » Военное обозрение

Где Венк?.. Где Штайнер?.. Когда они смогут начать наступление? Умирающая нация должна сражаться до последнего немца!.. Отчаянные вопросы и истеричные приказы фюрера поступали в войска в виде зашифрованных радиограмм через комплекс радиосвязи, скрытый за неприступными стенами башни «L» противовоздушного комплекса в Тиргартене, берлинском зоопарке. По соседству стояла куда более внушительных размеров башня «G». В этих двух циклопических сооружениях с 2,5-метровыми стенами из сверхпрочного бетона разыгрывалась одна из последних сцен драмы падения Берлина.

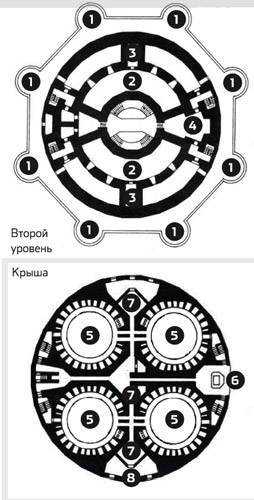

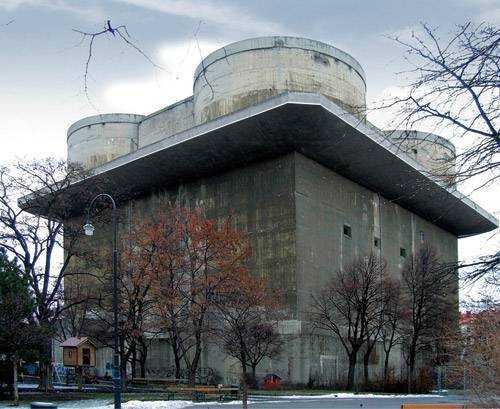

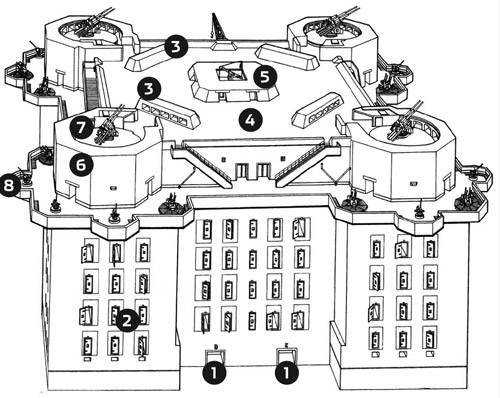

Башня «G», построенная прежде всего как база зенитной батареи, имела высоту с 13-этажный дом, хоть этажей в ней было семь. Внутри размещался госпиталь, хранились музейные ценности, но главное – там спасались от бомб, снарядов и пуль десятки тысяч берлинцев. Когда силы штурмующих приблизились к центру города, в тригартенской башне «G» скопилось более 30 000 человек. Места всем, конечно, не хватало. Люди стояли в проходах, сидели на лестницах, спали вповалку. В госпитале умирали раненые, у кого-то из гражданских не выдерживали нервы и они сводили счеты с жизнью, приняв яд. Полтысячи мертвых оставались прямо там, рядом с живыми, так как никто не решился бы выйти наружу, чтобы предать их тела земле. Воздух за бетонными стенами башни был буквально нашпигован разящим свинцом.

Противовоздушная крепость в Тиргартене в отличие от Рейхстага так и не была взята штурмом. Ее сдали советским войскам 2 мая 1945 года, когда командующий обороной Берлина генерал Вейдлинг приказал своим войскам сложить оружие. После войны башни Тиргартена и два других аналогичных комплекса берлинской ПВО были снесены. Саперам пришлось помучиться с подрывом зданий, которые не брали ни бомбы, ни снаряды, и результата удалось достичь далеко не с первой попытки. Рассказывают, что как-то ночью на еще не покорившейся британским подрывникам стене одной из башен кто-то не без гордости намалевал краской слова Made in Germany – «Сделано в Германии».

Зенитки в городе

Еще в предвоенный период немецкие специалисты обратили внимание на весьма существенный фактор, серьезно мешавший действиям зенитной артиллерии. Этим фактором оказались сами города Германии. Они, как и в большинстве стран Европы, были застроены многоэтажными домами, причем расстояния между зданиями часто оставлялись минимальными, а порой и вовсе отсутствовали. Можно было пройти по улице километр и более, не увидев ни единого просвета между домами. Да и сами улицы, особенно в старых кварталах, имели весьма небольшую ширину.

Зенитные батареи, командные пункты, пункты наблюдения, как полагали специалисты из ведомства Геринга, необходимо было размещать не только на подступах, но и внутри городов рейха, особенно таких крупных, как Берлин, Гамбург, Бремен, Вена. А между тем как раз в этих городах для объектов ПВО было крайне мало места. Фактически для размещения батарей можно было использовать только город-ские площади, парки, стадионы. При этом стоящие вокруг высокие дома значительно ограничивали не только вертикальные углы и секторы обстрела орудий, но даже и возможность прицеливания. Бомбардировщик был виден наводчику считанные секунды, за которые невозможно определить с достаточной точностью курс и скорость цели, ввести необходимые данные для стрельбы даже при использовании ПУАЗО (прибора управления зенитным огнем).

Решение всех проблем лежало на поверхности – точнее, на уровне крыш домов. Если разместить командные пункты, приборы обнаружения, сами орудия на этой высоте, то приближающиеся самолеты можно увидеть на достаточном расстоянии, можно точно определять их курс, высоту, скорость, типы самолетов, их построение. Это крайне необходимо, поскольку удаленные посты наблюдения могут давать лишь примерные, ориентировочные данные. А здесь у командиров появляется время на принятие решений и подачу соответствующих команд, а у расчетов – на то, чтобы установить на взрывателях время срабатывания, зарядить орудия, ввести в прицелы необходимые поправки, тщательно прицелиться и вовремя открыть огонь.

Ближе к небу

Но как поднять системы ПВО на нужную высоту? В советских документальных фильмах, посвященных обороне нашей столицы, не раз мелькают кадры, на которых красноармеец, стоящий на крыше гостиницы «Москва», внимательно всматривается вдаль в бинокль, а позади него стоит 37-миллиметровая зенитка.

Примерно так же поступали англичане, размещая зенитные пулеметы на крышах домов, колокольнях церквей и соборов еще в Первую мировую войну, когда им приходилось отражать налеты германских цеппелинов. Однако в годы Второй мировой войны русские и англичане предпочитали все же размещать бЧльшую часть своих средств ПВО на удаленных рубежах. Благодаря сохраняющейся подвижности своих зенитных средств они могли маневрировать ими, сосредоточивать их на наиболее важных направлениях. Правда, стоит заметить, что люфтваффе не располагала такой же воздушной мощью, как англо-американцы. И неизвестно, как сложилась бы судьба Лондона или Москвы, если бы нацисты обладали сравнимой по боевым возможностям бомбардировочной авиацией.

Но как поднять орудия над городом? Домов, на крышах которых возможно установить зенитки, в те времена как в Москве, так и в Берлине были считанные единицы. И едва ли чердачное перекрытие какого-либо здания могло выдержать вес зенитного орудия калибром крупнее 20–37 мм. Об орудиях калибра 88 мм, весящих 8–9 т, говорить не приходится.

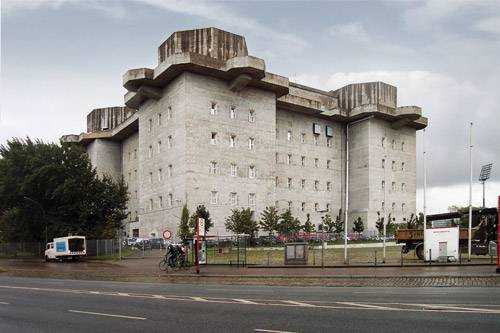

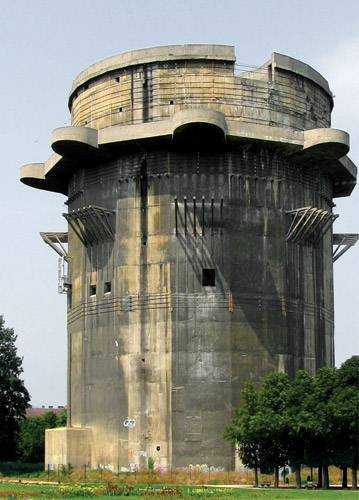

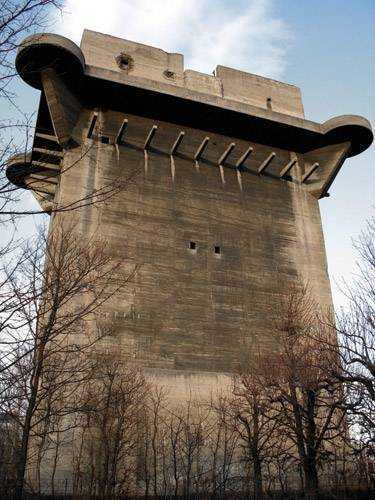

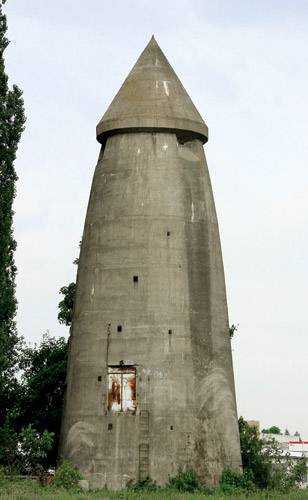

В Германии решение проблемы размещения зениток на уровне городских крыш нащупали еще в 1935 году, когда архитектор Лео Винкель разработал совершенно неожиданную конструкцию бомбоубежищ для населения. Он предложил не зарывать убежища в землю, а строить их в виде высоких и узких башен. Вскоре появились и первые проекты таких башен (WinkeltЯrme). Внешне это были конусообразной формы многоэтажные железобетонные сооружения, похожие на термитники или на ракеты. Вместимость их составляла от 300 до 750 человек. Занимая минимальную площадь, башни могли возводиться достаточно близко к местам скоплений людей – например, возле школ, заводских цехов, в жилых кварталах. При том же расходе материалов, что и для подземных убежищ, башни Винкеля снимали массу проблем, связанных с земляными работами, грунтовыми водами, подземными коммуникациями, которых обычно так много в городах. Вероятность попадания бомбы в башню относительно невелика. К тому же ее форма такова, что даже упавшая на башню бомба скользит вдоль ее наружной стенки, не проникая внутрь. А высокая стойкость к близким взрывам сооружений типа заводских дымовых труб общеизвестна. Ведь даже в Хиросиме после ядерного взрыва трубы устояли там, где все остальное было сметено ударной волной. Башня Винкеля должна была шарнирно скрепляться с фундаментом в форме плиты, свободно лежащей на грунте. При близких взрывах любых бомб она могла качаться подобно трубе, и как раз именно это спасало ее от разрушения, а людей от гибели.

Время выявит и еще один защитный фактор башен Винкеля. При массированных воздушных налетах, когда в городе начинались массовые пожары, во многих подземных убежищах люди погибали от угарного газа, который, как известно, стелется понизу. Укрывшиеся в башнях Винкеля были защищены от этого ужаса.

Крепости из бетона

Уже в 1937 году проекты Винкеля вызвали большой интерес у командования люфтваффе, вермахта и железнодорожников. Ведомство Геринга начало строить башни на предприятиях авиапромышленности, назвав их «Люфтшутцтюрме» (LuftschutztЯrme). Люфтваффе построило 29 таких башен, железнодорожники – 17. Вермахт для своих командных пунктов в Потсдаме и Цоссене построил 34 башни. Значительное количество башен возвели фирмы, занятые производством военной продукции.

В октябре 1940 года Гитлер приказал начать строительство таких бомбоубежищ (по проектам Винкеля и его конкурента Пауля Цомбека) для населения городов. Они должны были вмещать не менее 5% общей численности горожан.

Когда немецкие специалисты серьезно занялись разработкой системы ПВО Германии и, в частности, зенитной обороной крупных городов, они не упустили из виду башни-бомбоубежища Винкеля и предложили строить специальные сооружения, получившие название зенитных башен (FlaktЯrme).

Проектированием этих зенитных башен занялся любимый архитектор Гитлера Альберт Шпеер, который к августу 1940 года предложил первые проекты, одобренные фюрером. Возведение зенитных башен было возложено на государственную военно-промышленную корпорацию Organisation Todt, известную, в частности, строительством германских автобанов.

Чрево твердыни

Рассмотрим более детально одну из «G»-башен – построенную в Гамбурге Хайлигенгайстфельдскую башню IV. Она почти аналогична всем трем берлинским, но в отличие от них сохранилась до наших дней.

Башня представляла собой железобетонное семиэтажное здание, квадратное в плане. Сторона квадрата – 60 м. Высота (по орудийным площадкам) – 39 м. Гарнизон башни состоял из 8000 человек. Из них расчеты зенитных орудий – около 300 человек. Кроме гарнизона в башне во время воздушного налета могли укрываться до 18 000 гражданских лиц.

Для жизнеобеспечения башня имела собственную автономную дизель-генераторную электростанцию мощностью 100 кВт, автономную систему водоснабжения с получением воды из скважины, кухню. На одном из этажей располагался госпиталь на 200 коек. Нижний этаж предназначался для сохранения художественных и культурных ценностей из музеев и картинных галерей. По некоторым сведениям в комплексе I в Берлине укрывали археологическую коллекцию Генриха Шлимана, известную в мире как «золото Трои».

Толщина межэтажных перекрытий доходила до 2 м, крыши – до 2,5 м, стен – 2–2,5 м. Это обеспечивало защиту от прямых попаданий фугасных авиабомб весом до 1 т.

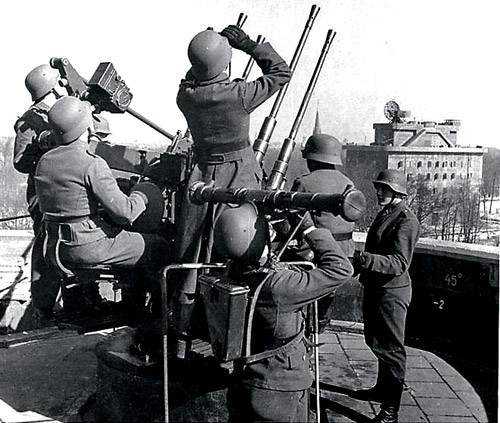

Тяжелые зенитные орудия располагались в верхней части здания в специальных бетонных башенках. Ниже каждой тяжелой зенитки на окружающих башенки площадках размещались по три одноствольные 20-мм зенитки и по две счетверенные. Их основная задача состояла в защите тяжелых орудий от самолетов-штурмовиков типа Thunderbolt или Tempest. В центре крыши здания располагался командный пункт.

Механизированные системы подачи боеприпасов с нижних этажей здания, служивших артпогребами, были заимствованы у ВМФ и обеспечивали бесперебойную подачу снарядов, удаление стреляных гильз в течение длительного времени. Все механизмы были электрифицированы.

Эти башни не были задуманы и оборудованы как опорные пункты против наземных войск, поскольку было ясно, что устоять против тяжелой артиллерии они все равно не смогут.

Замок с аквариумом

Конечно, эти мощные и основательные крепости поражали воображение, внушали почтение к национал-социалистическому государству и вселяли в немцев уверенность в том, что гений Гитлера, истребители и зенитки Геринга, строители Тодта и Шпеера обеспечат им безопасность и неуязвимость.

Однако идеологическое значение зенитных башен, судя по всему, значительно превысило их чисто военный смысл. 24 июля 1943 года англо-американская бомбардировочная авиация начала бомбить Гамбург. К 3 августа погибло почти 43 000 жителей и 37 000 получили ранения. Город был полностью разрушен. За один только налет в ночь на 3 февраля 1945 года в Берлине погибло 25 000 человек. 26 февраля Берлин пережил уже сороковой массированный авианалет. Масштабы бомбардировок оказались такими, что ничего всерьез им противопоставить люфтваффе не смогла. Когда советские войска подошли к Одеру, готовясь к решающему штурму, на немецкую столицу стали совершать налеты не только англо-американские высотные бомбардировщики, но и низколетящие штурмовики с красными звездами. Пытаясь отбить атаки советских пилотов, немецкие зенитчики были вынуждены стрелять по траектории, близкой к горизонтальной, и из-за разрывов зенитных снарядов на малой высоте гражданское население Берлина понесло новые страшные жертвы.

Зенитные башни, воплотившие в себе исконную тевтонскую мрачность и одновременно оригинальный ход мысли немецких фортификационных инженеров, можно увидеть и в наши дни. В Вене и Гамбурге сохранились все пять «G»-башен и три «L»-башни (все в Вене). В одной из них даже устроен аквариум.

Судьба берлинских башен иная. Город оказался поделенным на союзнические зоны, а союз победителей вскоре был разорван «железным занавесом»: началась холодная война. Западные союзники и СССР взаимно опасались, что вчерашние соратники по войне будут использовать башни друг против друга, прежде всего для целей разведки. Это привело к тому, что все три комплекса были снесены. Впрочем, останки некоторых башен все же сохранились до наших дней.

topwar.ru
