Немецкая каска м35 – Немецкий стальной шлем: второе поколение

Немецкий стальной шлем: второе поколение

Изменение после Первой мировой войны взглядов на роль пехоты в войне, увеличение её мобильности, отказ от позиционных боёв, при которых максимальная защита головы была главной функцией шлема, породили новые требования к его внешнему виду и степени защиты. Это привело к разработке новых образцов немецких «штальхельмов», которые в целом унаследовали форму своих предшественников.

Подтулейное устройство образца 1931 года

Значительное количество немецких стальных шлемов, выпущенных в годы Первой мировой войны, было уничтожено согласно условиям Версальского мирного договора, но в межвоенном немецком рейхсвере, тем не менее, оставалось достаточно много касок разных моделей. В процессе их эксплуатации подтулейные устройства или, как их принято называть, подшлемники, приходили в негодность, рвались и требовали ремонта или замены. К определённому моменту вопрос о разработке нового, единого для всех образцов немецких касок подтулейного устройства, стал очень актуален.

14 ноября 1934 управление вооружений и снабжения немецкой армии приняло решение заменить все типы подшлемников для касок М16, М17 и М18, использовавшиеся на тот момент в войсках, на единую улучшенную систему подшлемника, получившую в войсках обозначение «подтулейное устройство образца 1931 года» (Innenausstatung 31, М1931). Разработан и запатентован этот тип подшлемника был в 1929 году фирмой Шуберт-Верке из Брауншвейга (Schuberth-Werke Braunschweig).

Схема установки подшлемника образца 1931 года в каске

Изначально для войсковых испытаний, которые проводились в 1931-1934 гг., была произведена небольшая партия новых подшлемников. По результатам тестов было принято решение о принятии подшлемника образца 1931 года в качестве единого образца и использовании его в немецкой армии для замены подшлемников во всех типах касок, а также установки во вновь произведенные шлемы.

Официальное принятие армией подшлемника М1931 совпало с тестированием опытного образца шлема M35, который разрабатывался для использования с этим типом подтулейного устройства. Решение о передаче контрактов на производство этого типа подшлемника другим фирмам, помимо Schuberth-Werke, было принято в 1938 году, одновременно с началом массового производства шлема М35.

У подшлемников, произведённых между 1931 и 1934 годами, на внешний обод ставилось клеймо «1931», что означало модель подшлемника. Начиная с 1935 года, маркировка была изменена – на подшлемники стал наноситься фактический год изготовления.

Подшлемник образца 1931 года

За время производства подшлемника образца 1931 года было проведено две незначительных модификации в конструкции, с которыми подшлемник использовался до мая 1945 года.

Подшлемник образца 1931 года имел сложную конструкцию и сильно отличался от более ранних образцов. Конструкция подшлемника учитывала пропорции головы человека, т.е. применялся индивидуальный подход. У каждого солдата измерялась длина окружности головы (размер головы) и подбирался соответствующий подшлемник, который, в свою очередь, определял размер каски, в которую он мог устанавливаться. В каску одного размера можно было установить подшлемник двух размеров.

Каждое из двух колец, из которых состоял подшлемник, клеймилось число, обозначающим размер подшлемника в сантиметрах. Внешнее кольцо, крепившееся к каске, имело клейма завода-изготовителя с одной стороны и размеры каски и головы – с другой. Клеймо, в котором указывался размер каски и головы, писалось либо в строку, либо в виде дроби, и имело в своём составе буквы n.A., что означало сокращение от «neues Art» – новый стиль (тип).

Маркировка внешнего обода: клейма размеров (вверху) и клейма фабрик (внизу)

Индивидуальный подход, который предусматривала конструкция подшлемника образца 1931 года, с одной стороны, обеспечивал удобство ношения каски, с другой – не позволял в случае необходимости использовать подшлемник от каски другого размера. Это накладывало эксплуатационные ограничения: солдат, перепутавший свою каску с чужой, не мог её использовать, если подшлемник был не его размера. По той же причине затруднялся полевой ремонт касок.

Конструкция подшлемника образца 1931 года состоит из двух металлических полос-ободов, расположенных один внутри другого, скреплённых друг с другом металлическими полосами-пружинами.

Схема устройства подшлемника образца 1931 года

Во внешнем ободе выштампованы отверстия для крепления подшлемника в каске: одно круглое на затылке и два спереди, продолговатые и симметрично расположенные относительно заднего. Форма отверстий обусловлена тем, что отверстия для подшлемника на касках М16, М17 и М18 могли иметь разное расположение из-за несовершенства технологии производства. Все вместе эти отверстия делят окружность внешнего обода на три примерно равных части.

Отверстия для крепления подшлемника в каске: боковое (слева) и заднее (справа)

Помимо этих отверстий, во внешнем ободе выштампованы пять «ушей» для зацепа пружин, которые, в свою очередь, держат внутренний обод. Также к внешнему ободу на заклепках крепились металлические «серьги» – держатели D-образных колец, к которым крепился подбородочный ремешок.

Внутренний обод крепился к внешнему посредством пяти металлических пластинчатых пружин с закругленными краями. К внутреннему ободу пружины крепились одной заклепкой в центре. Они вставлялись в «уши» внешнего обода, причем, в одно «ухо» вставлялись две соседние пружины. Пружины окрашивались краской или грунтовались для предотвращения их коррозии. Все металлические детали подшлемника изготавливались из алюминия и его сплавов.

Крепежные элементы (кламмеры) для фиксации подшлемника в каске (слева) и фиксации кожаной части подшлемника (справа)

В свою очередь, к внутреннему ободу посредством 12-13 специальных алюминиевых заклепок-кламмеров крепилась кожаная часть подшлемника, которая соприкасалась с головой солдата. Это была полоса кожи с лепестками, стягивающаяся сверху шнурком. В каждом лепестке пробито пять отверстий для вентиляции и одно для продевания стягивающего шнурка.

Для предотвращения перетирания и растягивания кожи о край внутреннего обода изнутри к ней пришита полоса шерстяного сукна. Число лепестков – от семи до девяти – зависело от размера подшлемника. Часто встречаются разрезанные пополам лепестки. Для изготовления подшлемников использовалась свиная кожа. Кожанае детали изготавливалась по заказу субподрядчиками и поставлялись изготовителю подшлемников для окончательной сборки. На кожаной части ставилось чернильное клеймо, на котором указывался размер и (иногда) фирма-производитель.

Полоска сукна на коже подшлемника

Первая модификация подшлемника образца 1931 года официально была предложена 20 января 1938 года, когда фирма Werner Zahn Berlin получила патент на улучшенную конструкцию. Заказ от армии последовал 8 февраля 1938 года.

Модификация была необходима из-за выявленных в процессе эксплуатации недостатков: после принятия в войсках шлема M35, из сухопутных войск и люфтваффе стали поступать жалобы на деформацию внешнего обода подшлемника в местах крепления «серёг» для подбородочного ремешка. Часто происходил либо загиб обода, либо вырывание «серьги». Случалось это из-за нагрузок, создаваемых подбородочным ремешком, когда солдат цеплял за него каску на предметы амуниции или снаряжения на марше.

Модификация заключалась в укреплении внешнего обода посредством приклепывания к нему металлической полосы-усилителя в том месте, где крепились «серьги» для подбородочного ремешка. Это придало дополнительную жесткость внешнему ободу и усилило конструкцию в целом. Клейма внешнего обода (фирма производитель и размер) перекочевали на эти пластины. Все фирмы-производители ввели эту модификацию в течение 1938 года. Единственной фирмой, которая продолжала производить не модифицированный подшлемник образца 1931 года, оставалась Max Densow Berlin Kofferfabrik.

Подшлемник образца 1931 года после модернизации

В 1940 произошла вторая модификация в конструкции подшлемника образца 1931 года. Заключалась она в том, что металлические детали подшлемника стали производиться из оцинкованной стали. Также были изменены D-образные кольца крепежа подбородочного ремешка: острые углы были сглажены, им придали закругленную форму.

Подшлемники, изготовленные с использованием оцинкованной стали, были более прочными, отпала необходимость в пластинах-усилителях, предложенных в первой модификации – произошел возврат к изначальной конструкции, но с использованием другого материала. Во время перехода от алюминиевых к стальным деталям некоторые фирмы продолжали использовать старые запасы со складов, поэтому появились подшлемники, изготовленные из стальных и алюминиевых деталей одновременно.

Одновременно с введением в производство второй модификации, произошла модификация шлема М35. Стальными подшлемниками укомплектовывались каски М40 и М42.

Большинство фирм закончило производить алюминиевые подшлемники до конца 1940 года, но Werner Zahn продолжал производство подшлемников первой модификации из алюминия до 1943 года. Из-за большого количества произведенных алюминиевых подшлемников ими комплектовались каски М40 1940 и 1941 годов выпуска.

Подбородочный ремешок

Подбородочный ремешок подшлемника образца 1931 года начал производиться с 22 ноября 1935 года. Он имел литую пряжку сложной формы, которая изготавливались из различных материалов (латунь, алюминий, сталь), простое крепление к проушинам подшлемника, и мог легко переставляться с одного подшлемника на другой за счет крепежных шпеньков. Ремешок изготавливался из кожи. Он мог использоваться с другими типами подшлемников, а также легко мог быть адаптирован для солдат-левшей.

Стальной шлем образца 1935 года

В 1934 году началось тестирование нового стального шлема, разработанного на базе моделей, использовавшихся во время Первой мировой войны. Внешний вид шлема в целом остался тем же, но визуально он стал более обтекаемым. Разработками прототипа нового шлема руководил профессор Фридрих Шверд, который был участником проектирования М16. Изготовление опытных экземпляров и подготовка технологии массового изготовления велись на фабрике Eisenhuttenwerke, находившейся в городе Тале.

Стальной шлем образца 1935 года

Верховное командование официально приняло стальной шлем нового образца на вооружение с 25 июня 1935 года, он получил обозначение «Стальной шлем модели 1935 года», М1935 или М35. Базовая конструкция М35 была подобна шлему М16, но с более короткими полями и козырьком, другими вентиляционными втулками. Он был также значительно легче.

Вентиляционные втулки на М35 изготавливались в виде отдельных деталей, в виде заклепок с отверстием по оси, которые расклепывались изнутри купола шлема, в то время как на М16, М17 и М18 втулки крепились на резьбе. Вентиляционных втулок на М35 всего две, они незначительно выступают с внешней стороны и предназначены только для вентиляции, а не для крепления налобника.

В М35 устанавливался подшлемник образца 1931 года с подбородочным ремешком нового образца. Для крепления подшлемника в шлеме проделано три отверстия: два симметрично относительно вертикальной оси по сторонам шлема, ниже вентиляционных отверстий, но выше линии козырька, и третье – на затылке.

Шлем изготавливался штамповкой из плоской заготовки листовой стали. Материал заготовки – углеродистая сталь, легированная молибденом. Толщина листа колебалась от 1 до 1,15 мм. Шлем, изготовленный из такой стали, выдерживал давление до 220 кг/мм2, что обеспечивало защиту от крупных осколков и пистолетных пуль.

Процесс изготовления купола проходил в несколько основных этапов: обрезка листа заготовки, штамповка купола на прессе, вальцовка краев, сверление отверстий для крепления подшлемника и вентиляционных втулок, установка вентиляционных втулок.

М35 изготавливались семи размеров: 60-й, 62-й, 64-й, 66-й, 68-й, 70-й и 72-й. Размер шлема – это длина окружности купола шлема в сантиметрах изнутри на уровне отверстий для крепежа подшлемника. В шлем одного размера мог ставиться подшлемник, предназначенный для одного из двух размеров головы – например, в шлем 60-го размера мог ставиться подшлемник на 52-й или 53-й размер головы.

Маркировка каски производителем

Процент выпущенных касок 60-го, 68-го, 70-го и 72-го размеров составил около 10% от общего числа, т.к. солдат с такими размерами головы в армии было немного. При этом каски 70-го и 72-го размера были изготовлены совсем небольшой партией.

С производством большого количества шлемов одна фабрика справиться не могла, поэтому заказы на их изготовление были размещены на нескольких предприятиях. Основных производителей шлемов М35 в Германии было семь, и находились они в разных городах:

1. Emaillierwerke A.G. Fulda (Фулда) между Франкфуртом и Эрфуртом. Продукция маркировалась клеймом EF;
2. Eisenhuettenwerke Thale (Тале) южнее Магдебурга. Продукция маркировалась клеймом ET, с 1942 года – CKL;
3. Schsische Emaillier und Stanzwerke Lauter (Лаутер) западнее Дрездена. Продукция маркировалась клеймом SE, впоследствии HKP;
4. Vereinigte Deutsche Nikelwerke Schwerte (Шверте) между Франкфуртом и Майнцем. Продукция маркировалась клеймом DP, впоследствии NS;
5. Quist Esslingen (Эслинген) южнее Штутгарта. Продукция маркировалась клеймом Q;
6. Karl Heisler Berlin (Берлин). Продукция маркировалась клеймом QVL;
7. Bergmann & Co. Th. Abt. Automaten- und Metallwarenfabrikation Hamburg – Altona (Гамбург – Алтона). Продукция маркировалась клеймом BVL.

Эти предприятия были независимы друг от друга, из-за чего существуют различия между касками, изготовленными на разных заводах, в форме купола шлема и вентиляционных втулок. Маркировка состояла из клейма фабрики, размера каски и номера партии. Изначально клеймо фабрики и размер ставились на правом «ухе» шлема, а номер партии выбивался на затылке, позже все клейма стали ставить в одном месте на затылке.

Чернильные штампы

Помимо выбитых клейм производителя, внутри сферы каски в произвольном месте ставился чернильный штамп, в котором указывался месяц и год закупки шлема для нужд армии Германии. Существует несколько разновидностей, которые различаются написанием текста внутри штампа.

М35 использовалась в течение всей Второй мировой войны, а многие и после её окончания. В первые два года после принятия М35 на вооружение было произведено 1,4 миллиона шлемов всех размеров, еще примерно миллион был выпущен до 1940 года, когда произошло изменение в технологии производства шлемов.

Стальной шлем образца 1940 года

Почти сразу после запуска M35 в производство стали предлагаться проекты его модификации. Работы велись инженерами, работавшими на заводе Eisenhuettenwerke в Тале (Thale), который, в свою очередь, продолжал быть основным производителем касок для вермахта.

Молибден – металл, используемый для легирования стали, использованной при производстве М35, делал её твердой, но ломкой. Его использование после 1938 года было ограничено высокой ценой и фактом того, что приблизительно 90% разрабатываемых в 30-е годы месторождений этого металла находились в США и Южной Америке.

Отличие вентиляционных отверстий шлемов М35 (слева) и М40 (справа)

29 Октября 1938 года был запатентован проект модификации М35, разработанный инженером Эрихом Кизаном, работавшим на фабрике в Тале. Модификация касалась вентиляционных втулок М35: их предлагалось штамповать вместе с каской, а не изготавливать в виде отдельной детали. Вентиляционная втулка теперь, представляла собой штампованный выступ с внешней стороны каски. Это позволяло экономить сталь и одновременно улучшало защиту головы солдата – заклепка могла нанести дополнительные травмы голове, если шлем был поврежден в бою.

Помимо внедрения новых вентиляционных втулок, М40 стал изготавливаться из стали, которая легировалась силикатом марганца вместо дорогого молибдена.

В М40 устанавливался модернизированный подшлемник образца 1931 года, изготавливаемый из оцинкованной или оксидированной стали, который оказался более практичным и менее дорогостоящим, чем алюминиевая версия. В остальном M40 оставался идентичным M35, хотя и стал немного тяжелее.

Закраина шлемов М35 и М40 выглядела так – пока не появился М42

Постепенно M40 начал заменять M35 в войсках, хотя М35 продолжали использоваться вместе с М40 до конца войны. Подшлемники, изготовленные из алюминия, предназначенные для M35 и хранившиеся на складах фабрик, ставились на М40 до исчерпания запасов. М40 изготавливался в том же размерном ряду, что и М35.

Стальной шлем образца 1942 года

С 20 апреля 1942 года началась подготовка к выпуску последней военной модификации стального шлема. Производство старались максимально удешевить и упростить, для чего изменили по сравнению с М35 и М40 закраину каски – это должно было сократить время изготовления и уменьшить число производственных операций. Этот шлем получил обозначение «Стальной шлем модели 1942 года», М1942 или М42.

Закраина стального шлема М42, оставшаяся без завальцовки

Первые шлемы M42 были произведены 1 августа 1942 года. От предыдущего М40 новый М42 внешне отличался только закраинами, которые больше не завальцовывались вовнутрь каски, а оставались после штамповки практически необработанными, отогнутыми наружу (отбортованными). Другое отличие, незаметное глазу, было гораздо важнее: изменился состав стали, теперь она перестала легироваться вообще.

В целом изготовление стального шлема стало более простым и технологичным, более быстрым, но это сказалось на качестве изделия.

Размерный ряд стальных шлемов М42 остался прежним, как у М35 и М40, подшлемник в него устанавливался такой же, как в М40.

Шлем M42 выпускался серийно до конца 1944 – начала 1945 гг., когда большинство фабрик, производивших каски и комплектующие для них, было захвачено Союзниками или остановлено из-за нехватки материалов для дальнейшего производства. Выпущенные М42 использовались в армии наряду с М35 и М40 до самого конца войны, постепенно их заменяя.

---

Литература:

1. John R. Agnolia, Adolf Schlicht. Uniforms & Traditions of the German army 1933-1945 – R. James Bender Pub., 1992
2. B.C. Bell. Wehrmacht Combat Helmets, 1933–1945 – Osprey Publishing, 2002
3. Ludwig Baer. The History Of The German Steel Helmet 1916–1945 – R.J. Bender Pub., 1985
4. Ludwig Baer. Der Deutsche Stahlhelm – Journal-Verlag Schwend., 1975
5. Floyd R. Tubbs. Stahlhelm. Evolution of the German Steel Helmet – Kent State Univ. Pr., 1971

warspot.ru

Немецкая каска, стальной шлем, штальхельм, Stahlhelm — Амуниция и снаряжение

Все военнослужащие Вермахта, войск СС и вспомогательных формирований Третьего рейха носили помимо прочих головных уборов так называемый стальной шлем —Stahlhelm (штальхельм, русские солдаты его называли каской), причем в Вермахте и СС он являлся частью парадной униформы, что указывает на особое отношении немцев к этому предмету боевой амуниции. Солдаты в шутку называли его «ведерком для угля», но скорее с чувством признательности, нежели с насмешкой. Пожалуй, нет больше в мире каски, более известной, если не сказать, знаменитой, чем немецкий стальной шлем. В какой-то мере он стал символом немецкой армии и Третьего рейха. Вполне вероятно, что он был лучшим защитным головным убором Первой и Второй мировых войн. Его форма послужила образцом для подражания. Например, современный шлем американской армии чрезвычайно похож на немецкий образца 1935 года, а в касках современной чилийской армии и вовсе можно снимать фильмы о Второй мировой войне. Флаг ветеранской организации фронтовиков «Стальной Шлем» ПРЕДЫСТОРИЯ СОЗДАНИЯ СТАЛЬНОГО ШЛЕМА Пикельхауб Немецкий стальной шлем в том виде, в каком он известен всем из эпохи нацистской Германии, ведет свою историю от Первой мировой войны, точнее от 1916 года. А до тех пор в германской армии использовался так называемый «пикелхауб» (Pickelhaube — зубчатый шлем) — военный головной убор в виде шлема с высоким металлическим штырем на макушке. В октябре 1842 года он был принят на вооружение прусской армии, а позднее и в немецкой императорской армии, где просуществовал без особых изменений до 1916 года, когда началась его постепенная замена тем самым стальным шлемом, о котором и пойдет речь. Но прежде немного истории. Возникший в XIX веке шлем пикелхауб вряд ли был практичен и удобен в той мере, в какой эти требования предъявлялись в начале XX века к таким предметам военной униформы. Защита ушей и шеи обеспечивалась пикелхаубом явно недостаточно. Тем более что в условиях окопной войны, каковой стала Первая мировая, когда над брустверами траншей на всех фронтах с той и другой сторон мелькали головы солдат, а дальнобойность и точность стрелкового оружия достигли своего совершенства, когда стали массово применяться пулеметы, снайперский огонь, рвущаяся над головами шрапнель, важность защиты головы солдата приобрела решающее значение. Нужно сказать, что уже в 1915 году немецкое верховное командование было не удовлетворено конструкцией своих шлемов, считало их явно устаревшими, не отвечающими требованиям современной войны. Согласитесь, даже внешне, во время химической атаки, коими изобиловали сражения на Западном фронте, солдат в противогазе, увенчанный шлемом времен, когда воевали чуть ли не в парадных мундирах, выглядел достаточно нелепо. Да и окопная грязь никак не соответствовала роскошному и дорогому пикелхаубу. Одним словом, эта война создала условия, при которых яркие мундиры с эполетами и шлемы с бронзовыми шишаками должны были окончательно отойти в прошлое.Дошло до того, что в немецкой армии стали изготавливать самодельные шлемы. Одной из таких импровизаций стал шлем начальника армейского управления в Верхнем Эльзасе генерала пехоты Ганса Гаэде (Gaede), разработанный им лично в 1915 году. Гаэде, встревоженный большим количеством ранений его Шлем Гаэде солдат (причем, как правило, в голову) на относительно тихом участке фронта в горах у швейцарской границы, распорядился изготовить около полутора тысяч этих тяжелых (4,5 фунта — чуть более 2 кг) головных уборов для солдат передней линии. Шлем представлял собой кожаную кепку, к которой с помощью заклепок крепилась стальная изогнутая пластина, закрывающая лоб, часть макушки и нос длинным свисающим выступом наподобие норманнских шлемов XI века, при этом большая часть головы оставалась совершенно открытой. Это изделие отличалось, пожалуй, лишь одним полезным свойством — качеством хромоникелевой стали, прочность которой была очень высока. Начав первыми эксперименты с новым защитным головным убором, немцы оснастили ими свои войска последними. Уже к концу 1915 года французы одевают более 3 миллионов своих солдат в так называемые шлемы Адриана, основой для конструкции которых послужили каски французских пожарных. Шлемы Адриана, сделанные из весьма посредственной стали, были приняты на вооружение во многих других странах Антанты: в Италии, Бельгии, Сербии, России (причем, в очень больших количествах). К июлю 1916 года англичане поставляют на Западный фронт I миллион противошрапнельных шлемов из марганцевой стали. Форма его была навеяна боевыми шлемами Средневековья и оказалась очень технологичной для производства. Соединенные Штаты применяли эти шлемы (шлемы Brodie, по имени разработчика) с 1917 до 1942 года, а сами британцы аж до 1980 года. СТАЛЬНЫЕ ШЛЕМЫ (НЕМЕЦКИЕ КАСКИ) ПЕРВОЙ МИРОВОЙ ВОЙНЫ Стальной шлем модели 1916 Итак, наряду с пикелхаубом прототипом первого немецкого стального шлема образца 1916 года можно считать французский шлем Адриана, правда, в отличие от них обоих он окрашивался в серый цвет (или фельдграу), в то время как его предшественники (если они были металлическими, а не кожаными) имели бронзовый цвет. Модель 1916 года создали два человека: Фридрих Шверд (Schwerd) и доктор Август Бир (Bier). В августе 1915 года немецкое командование одобрило идею нового шлема, документация для производства которого была подготовлена уже к сентябрю. В декабре того же года шлем (модель М 16) опробовали в одном из штурмовых батальонов, после чего в его конструкцию были внесены некоторые изменения. Массовое производство началось в январе 1916 года, вслед за чем последовало его внедрение в армии на обоих фронтах. Успех нового шлема был полным, если не считать некоторых замечаний относительно его акустики: уши солдат были прикрыты, и это якобы снижало слышимость команд. Основная деталь шлема — его корпус — формировалась из цельного стального диска в результате по меньшей мере 9 операций штамповки. Изнутри к нему на трех заклепках крепилось стальное кольцо для подшлемника и подбородочного ремешка. Кожаный подшлемник был разработан с таким расчетом, чтобы между головой солдата и корпусом шлема оставалось расстояние в один палец по бокам и в два сверху. Эта мера призвана была предотвратить травму головы при некотором вдавливании металла корпуса от удара. По бокам корпуса приклепывалось по одной втулке с отверстием. Помимо функции вентиляции, втулки должны были держать тяжелую бронированную пластину-налобник (штирнпанцер) толщиной 4 мм. Пластина имела для этой цели дуговые пазы, а чуть ниже — пазы для ремня, который удерживал ее на шлеме. Наряду с пластиной-налобником был разработан и нагрудный панцирь («броня омара») весом 35 фунтов (около 16 кг). Предполагалось, что этот прообраз бронежилета вкупе с налобником надежно защитит часовых, орудийные расчеты легкой полевой артиллерии, наблюдателей и пулеметчиков. Но вскоре выяснилось, что практическая польза от такого комплекта не настолько велика, чтобы заставить солдата носить на себе более пуда железа вдобавок к штатному вооружению, да при этом еще и выполнять свою боевую работу. В итоге при первой возможности солдаты избавлялись как от налобника, так и (в первую очередь) от «брони омара». Немецкая каска м16 с налобным щитком Диапазон размеров стального шлема составлял от 60 до 68 включительно (возможно некоторое количество и 70). Размер отпечатывался на внутренней стороне юбки. В конце 1916 года была опробована белая окраска шлема, от которой уже в феврале 1917 года отказались, заменив ее на серую. Белые каски сильно бликовали в солнечном свете днем и в лунном ночью. Подшлемник каски м16 В 1917 году разработали модель М17, являвшуюся в основном точной копией М16. Было упрошено крепление подбородочного ремешка, который стали крепить непосредственно к корпусу. Позже, в начале 1918 года, появилась модель M18, тоже без видимых изменений внешней формы, разве что с более четким переходом купола к задней юбке. Наиболее просто эти три модификации можно отличить по положению или отсутствию боковых заклепок. Последняя модель выпускалась небольшими тиражами и до конца войны поступила в войска в малых количествах. 7 июля 1918 года немецкое командование распорядилось наносить на шлемы камуфляжную окраску, которая производилась прямо на местах дислокации войск в соответствии с местными природными условиями и временем года. подшлемник модели 1931 года КАСКИ ВЕРМАХТА В соответствии с Версальским договором июня 1919 года в побежденной Германии произошло массовое уничтожение военной техники и амуниции. Наряду с тысячами самолетов, орудий и практически всем крупнотоннажным военно-морским флотом эта участь постигла и сотни тысяч стальных шлемов. Однако для стотысячной регулярной германской армии (Рейхсвера), разрешенной по договору Антантой, осталось достаточное количество стальных шлемов М 16 и М 17. В Рейхсвере и вспомогательных формированиях встречались также и М 18 и даже пикелхаубы. Большое количество касок М 16 было переработано для нужд полиции. С приходом в январе 1933 года к власти Гитлера на левой и правой сторонах купола стальных шлемов под втулками вентиляторов появились яркие рисунки (декали) в форме щитов: немецкий триколор с одной стороны и орел белого цвета со свастикой в когтях (Wehrmachtadler) — с другой. Декали на стальном шлеме вермахта — wehrmachtadler и триколор Модели шлема М16 и М18 оставались в употреблении в армии и зарождавшихся вооруженных формированиях СС до 1935 года, когда началась их замена новым образцом М35. Принципиальных отличий стального шлема 1935 года от своих предшественников по-прежнему не было, хотя форма все же претерпела некоторые пропорциональные изменения. Шлем стал более приплюснут (вершина купола стала менее сферической), уменьшились размеры козырька, втулки вентиляторов сделались намного короче. Несколько уменьшилась толщина металла. Можно говорить о более современной форме нового образца, более удовлетворяющей требованиям нового Вермахта и его составных частей: Люфтваффе и Кригсмарине. Несмотря на внешние перемены, вес каски уменьшился не очень значительно. Количество произведенных немцами шлемов в конце Первой мировой войны оценивается числом 8,5 млн штук. Понятно, что после создания стотысячного Рейхсвера огромное количество касок оказалось излишним (даже несмотря на то, что много их было переплавлено). К 1934 году вся немецкая армия по-прежнему носила шлемы старого образца (однако уже послевоенного производства), на которые стали наносить с двух сторон декали по принципу переводной картинки. По инструкции декаль помещалась в 3 мм ниже вентиляторной втулки строго по ее центру. Шлем штамповался из высококачественной стали толщиной около 1,25 мм. Края по всему контуру завальцовывались внутрь. Для крепления на голове шлем оснащался подшлемником образца 1931 года. Он состоял из подпружиненного обруча, который крепился к каске тремя большими кнопками-клам- мерами (по бокам и сзади). К обручу крепились 8 (реже 9) кожаных секторов с отверстиями для вентиляции, к скобам на обручетакже крепился кожаный подбородочный ремешок, который регулировался рамочной пряжкой. Каску окрашивали в цвет фельдграу, но так как четкого определения этого цвета не было, то встречались образцы, выкрашенные в цвета от чисто серого до оливково-зеленого. Для Африканского корпуса применяли тропическую окраску характерного песочного цвета. Цветные щитки по бокам шлема продолжали рисовать и в начале войны. Их наносили по трафарету на заводах-изготовителях либо наклеивали в виде переводных картинок. Правда, уже в начале французской кампании (в июне 1940 года) в передовых частях декали стали закрашивать, так как яркая маркировка служила хорошей целью для вражеских снайперов. А начиная с 1942 года на касках уже практически не встречались цветные щитки, которые к тому времени перестали рисовать и на заводах. Тем не менее каски с декалями появлялись и в 1945 году наряду с некоторой другой амуницией из довоенных запасов. Интересно отметить, что в довоенный период стальные шлемы образца 1935 года в небольших количествах экспортировались в некоторые страны, особенно в Аргентину и Китай. Каска модели 1940 (М40)   В 1940 году появляется очередная модель, почти идентичная предыдущей. Несколько увеличились вентиляционные отверстия, исчезли шиты (триколор и Wehrmachtadler). Однако маркировки Люфтваффе, СС, полицейских формирований еще продолжали существовать. Возможно, их наносили уже непосредственно в частях, а может, по спецзаказам на заводах. В 1942 году в войска поступает новый образец (иногда называемый сейчас как модель 1943 года). Нехватка рабочих рук, качественного сырья и других ресурсов (в том числе времени) заставили немецкую промышленность переходить на упрошенные и просто менее качественные модели униформы и амуниции. Новый шлем уступал в качестве стали, но главным, бросающимся в глаза отличием стало отсутствие завальцовки краев. отбортовка на немецких касках м42 Завальцовка на немецких касках ранних моделей Поскольку применялись, скорее всего, старые вырубные и вытяжные штампы, а края стального листа не загибали, как прежде, при окончательной формовке изделия, шлем в нижней его части стал несколько больше. Появились острые кромки и уменьшилась жесткость по краям. Подшлемник остался прежним — образца 1931 года. Каска модели м42 Стальные шлемы последней версии выпускались уже без изменения до конца войны. Ими снабжались как подразделения Вермахта и ваффен СС, так и вспомогательные военизированные организации, такие как полиция, «Гитлерюгенд», службы само-защиты (зельбстшутц), батальоны фольксштурма и другие. Причем, судя по фотографиям конца войны, на которых можно увидеть немцев вспомогательных служб в итальянских, чешских и советских касках, ясно, что в Германии ощущалась нехватка стальных шлемов. По этой причине до самого конца войны в войсках применялись все предыдущие модели касок, включая первую — образца 1916 года.Ну а в хорошие времена в элитных частях и у многих офицеров были отдельные парадные шлемы, отличавшиеся качеством окраски, яркостью декалей и отсутствием царапин и вмятин. Для парадов офицеры применяли даже бутафорские каски из фибры. Боевые действия в Голландии и Бельгии показали необходимость изменения окраса касок. Мокрая каска давааа легко заметные блики, поэтому в соответствии с приказом от 12 июня 1940 года стальные шлемы стали красить в серо-голубой цвет, при этом краску смешивали с песком, отчего поверхность каски становилась шероховатой. Тем же приказом была официально отменена декаль триколора и введен матерчатый камуфлированный чехол с крючками для крепления, но об этом чуть позже. Парашютный шлем М35 Нельзя обойти вниманием специальный шлем для парашютных частей Люфтваффе и Сухопутных войск образца 1936 года. Он представлял собой стальной шлем М35, у которого почти полностью отсутствовал козырек и на 3/ 4 задняя юбка. При разработке парашютного стального шлема использовались данные, полученные при разработке стального шлема образца 1935 года и испытаний под кодовым названием «Вулканфибер» (Vulcanßber), которые проходили в 1933—34 годах. Первая модель парашютного шлема получилась путем обрезания полей каски М35. Она имела дополнительные прорези для быстросъемного подбородочного ремня, который использовался при ношении каски в полевых условиях. Эта модель шлема начала выпускаться в 1936 году. Она красилась в серый цвет и имела две декали по бокам. С левой стороны это был летящий орел, держащий свастику (эмблема Люфтваффе), а справа — германский триколор. На каски появившихся в 1937 году армейских парашютно-десантных подразделений наносилась эмблема в виде армейского орла. Однако парашютистов не удовлетворила надежность крепления подшлемника (использовался подшлемник 1931 года), который фиксировался в каске при помоши трех кнопок. Бывали случаи, когда во время прыжка потоком воздуха шлем просто срывало с головы парашютиста и он, теряя каску, приземлялся в одном подшлемнике. Это заставило немцев в 1937 году модернизировать и шлем, и подшлемник. Из шлема была удалена прорезь для ношения в полевых условиях, вместо трех кнопочных креплений подшлемника были введены четыре отверстия под болты, в самих болтах имелись вентиляционные отверстия. Со временем крепежные болты видоизменялись. На самых первых образцах шлемов болты были медными, позже они стали производиться из стали, а для удобства на головке болта появился шлиц. Спустя некоторое время болт стал алюминиевым. В конце войны в нем исчезло вентиляционное отверстие.Ремни каски регулировались по длине, а в подшлемнике появилась прослойка из пористой резины. После появления второй модели каски парашютиста первая модель либо изымалась из войск, либо в нее ставился модернизированный подшлемник, который крепился на болтах. Интересно, что, согласно инструкции Люфтваффе от 15 марта 1938 года, срок службы шлема ограничивался 15 годами. В 1940 году изменения коснулись конструкции кожаного подшлемника, который выполнялся из цельного куска овечьей кожи. Теперь его стали кроить из двух частей, а в качестве материала стало возможным использовать свиную кожу. КАМУФЛЯЖ   Проволочная сетка для крепления камуфляжа на немецкой каске В вермахте и особенно в ваффен СС немцы на своих шлемах широко стали применять маскировочный камуфляж. Его можно разделить на два типа: маскировочная сетка и матерчатый чехол из тканей, использовавшихся для шитья камуфляжной униформы. Проволочные и веревочные сетки крепились на шлемах с помощью крючков, резинок, тесемок и прочих подобных простейших приспособлений. Сетка позволяла утыкать каску травой и ветками с листвой, превратив голову, например, снайпера в подобие болотной кочки. Примерно с 1942 года в обиход стали входить маскировочные чехлы. В Вермахте такой чехол шился из 5 деталей лоскутов, снабжался шлевками для веток и резинкой или затяжным шнурком для крепления. Для СС чехлы были свои, более качественные и дорогие. Они состояли из 14 деталей, крепились на шлеме с помощью надевающегося на козырек кармана и 3 подпружиненных крючков по бокам и сзади. Ткань для эсэсовских чехлов была двусторонней для разных времен года: с коричневатым оттенком для зимы и осени и с зеленоватым — для лета. Позднее такие чехлы также снабжались петлями-шлевками для веток. Иногда чехол дополнялся пристяжной маской с прорезями для глаз, закрывающей лицо снайпера или наблюдателя. Зимние маски из хлопка или шерсти, кроме того, защищали солдата от мороза РАЗМЕРЫ Раковина шлема штамповалась 6 размеров: 60, 62, 64, 66, 68 и 70 см. В каждый типоразмер корпуса могло быть установлено два соседних типоразмера подшлемника. Внешнее кольцо подшлемника крепилось к раковине тремя заклепками с двумя разводными плоскими усиками каждая. Усики пропускались через отверстие в каске, проходили через соответствующее отверстие в кольце и после того, как на них одевалась специальная шайба с прорезями, разводились в стороны. Заклепки вырубались из листового оцинкованного железа и соответствующим образом загибались. Подшлемник состоял из двух колец, отштампованных из листового металла — внутреннего (более тонкого) и внешнего. Внутреннее кольцо с прикрепленным к нему кожаным подтулейником крепилось к внешнему, уже прикованному к раковине, причем между ними располагался ряд плоских металлических пластинок-амортизаторов, позволяющих варьировать размер внутреннего кольца. К внутреннему кольцу заклепкой крепились два кронштейна с D-образными или прямоугольными кольцами для подбородочного ремешка. Подтулейник вырубался из тонкой овечьей или свиной кожи, имел 8 или 9 лепестков с пятью вентиляционными отверстиями в каждом. Шестое отверстие (ближнее к краю лепестка) предназначалось для регулировочного шнурка и усиливалось приклеенным с внешней стороны кожаным колечком. Концы подтулейника сшивались друг с другом, после чего он крепился к внутреннему кольцу подшлемника разводными заклепками, аналогичными описанным выше, но меньшего размера. Кожаная выкройка была обращена гладкой стороной к голове и имела на этой стороне проштампованное чернилами число размера. Кожа подшлемника не окрашивалась. Подбородочный ремешок кроился из толстой кожи, гладкой с внешней стороны, и красился в черный или коричневый цвет. С ходом войны материал металлических деталей подшлемника (как, впрочем, и самого корпуса) менялся, например, внутреннее кольцо из алюминия было заменено на штамповку из оцинкованного железа. Менялись и некоторые конструктивные параметры в сторону их упрощения, но основной принцип оставался прежним. Об изменениях, коснувшихся самого корпуса, уже было сказано. ПРОИЗВОДСТВО Металлургический завод в Любеке. На столе представлены различные этапы изготовления стальных шлемов М16 для немецкой императорской армии С приходом Альберта Шпеера на пост имперского министра вооружений это производство было значительно модернизировано. В первую очередь это коснулось технологии процесса штамповки самого корпуса, который прежде был холодным, совершенно таким же, как и в 1916 году. Шлемы М42 стали формовать уже горячим способом, т. е. заготовка на всех стадиях штамповки была нагрета до определенной температуры. Это позволило, вероятно, сократить число операций и уменьшить процент брака, поскольку нагретый листовой материал гораздо пластичнее, что чрезвычайно важно при операциях глубокой вытяжки. Помимо этого немцы применили более современное оборудование и вспомогательные механизмы для автоматизации процесса. Видео дойчевохеншау про производство стальных шлемов, показаны этапы штамповки, закалки, покраски и нанесения декалей: гугл ya

xn--80aaxgqbdi.xn--p1ai

Немецкий стальной шлем (каска) во Второй Мировой войне — Амуниция и снаряжение







С 1918 года германские войска использовали
два варианта стального шлема (Stahlhelm), которые были введены во время Первой мировой войны. Речь идет о моделях образца 1916 (М16) и 1918 (М18) годов. Несмотря на небольшие отличия, эти шлемы были практически идентичны.
В 1931 году шлемы стали делать с новым типом подшлемника, тем не менее они уже не
отвечали современным требованиям, и их производство стали сворачивать. Одновременно
шли работы над созданием новой модели. В результате в 1935 году появился шлем (М35),
ставшая неотъемлемым атрибутом германского солдата на протяжении всей Второй мировой войны. Хотя стальной модели шлем М35 был принят на вооружение в мае 1935 года, до 1937 года его массовое производство развивалось медленными темпами.
Шлем изготавливался из стального листа и был окрашен в яркий темно-зеленый цвет гораздо более светлого оттенка, чем предыдущие модели. На каждой боковой
стороне размещались круглые вентиляционные отверстия:

Вентиляционное отверстие (люверс) на немецкой каске

Шлем оснащался подбородочным ремешком и подшлемником (образца 1931 года).

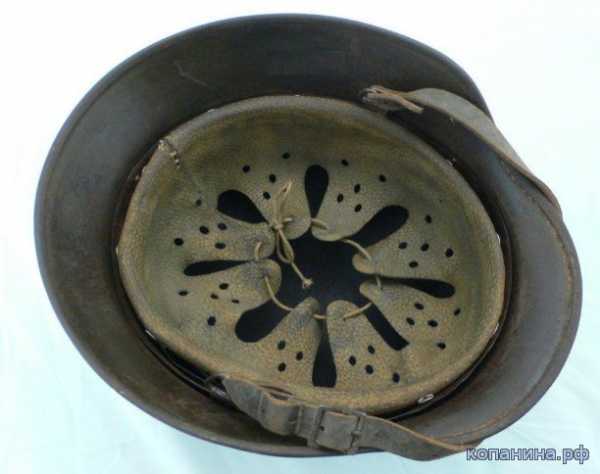

кожаный подшлемник м31

Подшлемник состоял из амортизатора, вырезанного из цельного куска кожи, и
алюминиевого обруча, крепившегося к стальной поверхности с помощью трех заклепок (кламмеров).

кламмер с немецкой каски

Две заклепки находились по бокам, а одна на тыльной стороне.
Подшлемник, как и сам шлем, выпускался в пяти размерах.
Размер шлема набивался на внутренней поверхности правого отлива. Размер
подшлемника ставился на кожаном лепестке черными несмываемыми чернилами. Отметки
производителя (несмываемые чернила) располагались на стальной поверхности внутри
шлема.

С левой стороны под вентиляционным отверстием рисовалась через трафарет (или переводным способом) эмблема вермахта — щиток черного цвета с белым орлом со сложенными крыльями, сжимающий в  когтях свастику:

С противоположной стороны располагался щиток с германским национальным триколором:

В марте 1940 года шлем претерпел первую модификацию (М40 ). Вентиляционные отверстия стали сверлить непосредственно
в стальном листе (модель М35 отличалась составной конструкцией вентиляционных отверстий). Окрашивали шлемы отныне в темно-зеленый цвет с матовым оттенком .
Правда, в дальнейшем их неоднократно перекрашивали, поэтому существовало большое
количество вариаций.
21 марта 1941 года вышло распоряжение, предписывавшее выпускать шлемы без щитка с триколором . Кроме того, подобный знак надлежало убрать со всех шлемов, уже находившихся в войсках. Тем не менее, приказ не всегда выполнялся, и многие военнослужащие использовали трехцветный щит до конца войны.
Следующее значительное изменение имело место в 1942 году (М42): исчезла завальцовка нижних поверхностей шлема, края шлема выступали наружу. Последнее нововедение датируется августом 1943 года, когда было упразднено использование имперской эмблемы . Однако, как и в случае с триколором, некоторые солдаты продолжали носить орлов на своих шлемах до мая 1945 года.

выступающий край каски на модели 1942 года



Завальцовка (загнутый внутрь край) на шлемах ранних моделей





Металлургический завод в Любеке. На столе представлены различные этапы изготовления стальных шлемов М16 для немецкой императорской армии









гугл

ya

xn--80aaxgqbdi.xn--p1ai

Немецкие шлемы М16-18 — Амуниция-снаряжение

Модель 1916 года

В 1915 армейская группа Gaede (по имени командующего генерала) занимала позиции в горах Вогез, около швейцарской границы. Генерал Гаед был озабочен большим количеством ранений в голову, получаемых его солдатами на этом, «относительно тихом» участке фронта. Возмущенный бюрократизмом и бездействием вышестоящих, он спроектировал собственный шлем и изготовив около 1500 штук, отправил их войскам на своем участке фронта.

Потери личного состава после ввода каски M1916 Stahlhelm резко сократились. Каска же Gaede’s была очень тяжелой около 4,5 фунтов. Она состояла из двух частей — мягкого кожаного колпачка и прикрепляемого к нему заклёпками подобию шлема из листов стали. Толстая искривленная стальная пластина защищала только область лба. С длинной носовой частью, свисавшей вниз, подобно шлемам викингов 11-го столетия. Каска оказалась менее чем успешной, но она имела одну характеристику, которую использовали в более поздних моделях — она была изготовлена из хромо-никелевого стального сплава, который оказался очень прочным.

Стальная каска Армейской Группы «Gaede»

В феврале 1916 года небольшое количество «стальных шлемов» поступило в войска под Верденом.

Заметное уменьшение количества тяжелых ранений приводит к массовому производству M1916 Stahlhelm, и замены им «пикельхельма» на Западном фронте в течение нескольких месяцев, а на Восточном фронте к середине 1917. Когда новый шлем только начал поступать в войска, солдаты, отходящие в тыл с передовой, передавали свои М1916 тем, кто приходил на их место. На фотографиях того времени можно часто увидеть солдат одного подразделения в разных шлемах – в М1916 и «пикеле». Производство не могло сразу удовлетворить всю огромные потребности.

Корпус шлема формировался из цельного листа и проходил девять стадий штамповки. Заклепки под кламмеры M1891 Pickelhaube позволяли быстро прикрепить подбородочный ремень пекельхельма M1891. Подшлемник крепился тремя заклепками. Он изготавливался из кожи или полосы листового металла с тремя кожаными лепестками и шнуром, которые образовывали очень эффективную внутреннюю систему подгонки размера. Подшлемник был разработан так, чтобы между шлемом и головой было расстояние в один палец по бокам и два пальца сверху. Это должно было предотвратить повреждения головы от ударов по шлему. По бокам шлема имелось две трубочки – «рожки», которые выполняли две функции. Во-первых, осуществляли вентиляцию. Во-вторых, на них навешивалась тяжелая бронепластина, так называемый Stirnpanzer. Пластина имела вырез, которым одевалась на рожки, и затягиваемый на задней части шлема кожаный ремень. Пластина дополняла комплект нагрудной брони, получивший у коллекционеров прозвище «панцирь омара», который весил 35 фунтов. Предполагалось, что эта броня защитит часовых и пулеметчиков, которые были более уязвимы для вражеского огня, чем другие войска. Но солдаты выбрасывали броню при первой же возможности, так как ношение тяжелой брони в траншеях имело сомнительную ценность, что делает в наше время пластину и броню редкой находкой. Stahlhelm выпускался нескольких размеров, как и Pickelhaube. Наименьший размер был 60, наибольший – 68. Было также выпущено некоторое количество размера 70. Шлемы малых размеров — 60, 62 и 64 — имели дополнительный шаг на рожках, дабы бронепластина (которая выпускалась одного размера) могла быть присоединена ко всем шлемам. Размер шлема обычно отпечатывался на внутренней стороне юбки.

В конце 1916 проверили камуфлирующие свойства белого покрытия. Успехи не впечатлили. В феврале 1917 года начали выпускать серое холстяное покрытие,

Каска M1916 Stahlhelm обтянутая тканью

для удаления бликов на шлеме от солнца и луны. В 1917 шлем был упрощен, «пикельхельмовское» крепление подбородочного ремня заменили на крепление непосредственно к подшлемнику. Этот шлем идентифицируется как «M1917 Stahlhelm». В начале 1918 было опробована ещё одна модификация. Коллекционеры называют эту модификацию «шлем телефониста», или «кавалерийская модель», так как в этой модификации удалили часть юбки шлема, раскрыв уши.

M1918 Stahlhelm, С различными типами окраски

Это было сделано для того, чтобы уши не повреждались при близких разрывах взрывной волной, отраженной глубокой юбкой шлема вовнутрь. Модель оказалась не очень удачной, и поэтому была произведена не очень большим количеством.

Stahlhelm окрашивался в цвет Feldgrau, пока приказ Генерального штаба, датированный 7 июля 1918, не установил схему камуфляжной окраски. Камуфляж для новых шлемов наносился по зеленому или коричневому основному фону Зеленые, желтые, охряные и ржаво-коричневые пятна в виде ромбов наносились с черной разделительной полосой шириной в палец. Допускалась подгонка камуфляжа под условия местности. Также существовали камуфляжные схемы без разделительной полосы.

Различные маскировочные образцы

Шлем этот оказался самым удачным, причем в обеих мировых войнах. Ни одна страна не смогла разработать такой же сбалансированной по параметрам «цена-эффективность» модели. Впрочем, технологичность и относительная дешевизна шлема обусловились и более развитой, чем у союзников, промышленностью Германии. Например, для русских заводов штамповка крупных деталей из толстого листа долгое время была проблемой. Сборная из трех элементов конструкция каски Адриана, принятой с небольшими изменениями Италией и Россией, показывает, что Франция также не могла позволить себе штамповать каски полностью, а не по частям.

Проблема усиления защиты для шлемов упирается не в толщину брони и не в массу самого шлема (хотя последнее весьма важно для эргономики), а в сами возможности организма противостоять удару и толчку. Даже если лобовая пластина не будет пробита, пуля, отдав свою колоссальную энергию, приведет к гибели человека от контузии, а скорее даже от перелома шейных позвонков. Рекомендовалось даже упирать затылок в какой-то неподвижный предмет в случае использования с шлемом обр. 1916 г. дополнительной пластины. Сомневаюсь, однако, что это помогало, зато наверняка снижало удобство боевой работы. Пластины сильно утяжеляли шлем, снижая удобство носки, а потому носили их редко.Совсем иное дело, когда в шлем попадал осколок или отброшенный взрывом предмет. Его энергия была, как правило, невелика, шлем не пробивался, а удар гасился без видимых последствий для солдата. Без шлема осколочные ранения в голову приводили к тяжелому повреждению или смерти. Шрапнель присутствовала в боекомплектах орудий до 1914 года в количестве от 50 до 75%, и хотя с переходом к позиционной обороне удельный вес шрапнели упал, она все еще широко применялась. Пуля шрапнели, как правило, имела весьма небольшую скорость полета, а ее сферическая форма облегчала рикошетирование при попадании в прочную преграду под углом. Появление касок в немецкой и других армиях резко снизило потери укрытой в окопах пехоты от шрапнельного огня. Впрочем, вне окопа пехота была уязвима как прежде.

M1916 Stahlhelm лобовой лист Stirnpanzer

Солдат на посту в каске M1916 Stahlhelm

с пластинчатой кирасой Strinpanzer

Надбровная пластина тяжелая, весом около 5 фунтов (2.5kg). Пластина обеспечивала пуленепробиваемость на 150 футов (50 м) и крепилась к шлему кожаным ремнем с двойной заклепкой по бокам, эта конфигурация также использовалась в более позднем М18. Двухрядная заклепочная система, однако, не позволила достаточно растягиваться коже при результирующем давлении и ремни обрывались. Возможно это одна из причин, почему оригинальные ремни на M 18 сохранились редко. Качество обработки края пластин различается. Часто край не гладкий. Он обычно красился в тот же цвет, что и шлемы, но есть много примеров, когда слой краски был настолько тонок, что сейчас кажется, будто был непокрашен. Маркировки производителей обычно штамповались на металле с внутренней стороны справа. Krupp, например, представляется тремя, частично пересекающимися кругами. Другая часто встречающаяся марка — буква R, за которой следуют любые цифры, фигура в форме «звонка» или серии букв и цифр. Часто также встречается штамп букв AK, которые являются официальной военной акцептной маркой. Такой чернильный штамп, также находился на бронежилете, который носился в то же время, что и лобовая пластина. Однако, встречаются подлинные пластины без каких-либо маркировок вообще.

www.nakop.ru

М35 — Германия — Стальной шлем — Стальной шлем

M35

Германский стальной шлем образца 1935 года (М35) был создан в процессе модернизации шлемов периода Первой мировой войны, которые все еще использовались германской армией в начале 30-х годов ХХ века. Новый шлем был более упрощенной моделью по сравнению с предшественниками. Кроме того, новая модель также соединила в себе различные системы подшлемников.




чертеж М35, 64го размера



Характерной чертой M 35 являлся завальцованный край основания шлема.





Кроме того, вентиляционные отверстия с обеих сторон шлема изготавливались, как отдельная деталь (заклепка с отверстием), в отличие от более поздних шлемов, в которых вентиляционные отверстия штамповались.





При сравнении со шлемами более поздних моделей M35 можно увидеть, что форма шлема более овальна (от лобовой до задней части) по сравнению с более округлой формой шлемов модели M40 и M42. Это незначительное различие, которое незаметно до тех пор, пока шлем М 35 не встает в один ряд с более поздними моделями.

Вес М35 составлял примерно 1300 гр.

М35 имел стандартный подшлемник образца 1931 г. Данный тип подшлемника устанавливался на все германские шлемы, выпускавшиеся немецкой промышленностью на протяжении 30-х — 40-х годов, в том числе и на шлемы периода Первой мировой войны, которые так же использовались в немецкой армии.





M35 окрашивался матовой гладкой краской, с правой стороны на шлем наносилась декаль с германским триколором, а с левой наносились декали Вермахта, Люфтваффе, Крегсмарин, СС и полиции в зависимости от принадлежности к тому или иному роду войск. С 1940 г. М35 выпускался с одной, указывающую на войсковую принадлежность.

helm.at.ua

Десантные шлемы германских парашютистов 1935-1945 годов » Военное обозрение

Немецкое военное ведомство интересовалось возможностью боевого использования воздушно-десантных войск с середины 30-х годов. Локомотивом претворения в жизнь планов их создания стал сам командующий люфтваффе и министр авиации рейхсмаршал Геринг. Заложенные в новом роде войск возможности как нельзя лучше подходили для концепции блицкрига: проведение молниеносных глубоких наступательных операций с прорывом в глубину расположения противника мощных танковых клиньев. Прокладывать для них дорогу в соответствии с этой доктриной и были призваны парашютные войска (Fallschirmtruppen — FST). В их задачу входило быстрое овладение стратегическими объектами — мостами, по которым должны пройти колонны танков и мотопехоты, укрепленными районами, узлами связи и т.д. Знаменитые киевские учения 1935 года, на которых присутствовало несколько германских военных наблюдателей, доступно проиллюстрировали теоретические выкладки армейских специалистов и послужили дополнительным толчком к началу формирования собственных ВДВ. Добавим, что руководство вермахта, вынужденное воссоздавать его практически с нуля, было во многом свободно от косных представлений о ведении современной войны, господствовавших в военных кругах прочих стран. Формирование парашютных частей началось практически одновременно как в сухопутных войсках, так и в ВВС Германии. 1 октября 1935 года полицейский отряд личной охраны генерала Г. Геринга (Landespolizeigruppe General Goering), который, помимо прочих чинов и титулов, являлся шефом полиции земли Пруссия, был перечислен в состав люфтваффе как отдельный полк “General Goering”Примерно в это же время добровольцы из его состава направляются в городок Альтенграбов, где идет формирование парашютного стрелкового полка ВВС, для прохождения специальной подготовки.

Наиболее выразительным и запоминаемым благодаря безукоризненной пластике линий на протяжении первой половины XX века, оставался шлем немецкого солдата — Stahlhelm (стальной шлем). Первые образцы таких касок были приняты на вооружение в 1916 г., получили обозначение М16.

Изменение роли пехоты в войне, увеличение ее мобильности, отказ от позиционных боев, при которых максимальная защита головы была главной функцией шлема, привели к уменьшению размеров козырька и назатыльников. Шлем стали штамповать из легированной углеродистой стали с добавлением молибдена. Толщина листа колебалась от 1 до 1,15 мм. Каска из такой стали выдерживала давление до 220 кг на квадратный мм, что обеспечивало защиту даже от крупных осколков и пистолетных пуль. В результате немецкая каска М35 (принята на вооружение вермахта в 1935 году) визуально стала более обтекаемой и пластичной.

К началу Второй мировой войны немецкая каска М35 по праву считалась лучшим образцом защитного вооружения.

Несмотря на все достоинства, уже на начальном этапе подготовки парашютистов выяснилось, что стандартные армейские шлемы М35 непригодны для использования при прыжках с парашютом. Конусные поля каски создавали вихревой воздушный поток, который срывал шлем с головы парашютиста, что могло привести не только к потере шлема, но и к серьезной травме. Таким образом, стандартный подшлемник образца 1931 года в первозданном виде тоже оказался непригоден для использования и требовал конструктивных изменений.

Разработка нового образца шлема была поручена специалистам предприятия Eisenhuttenwerk в Thale под руководством инженера Хайслера. В результате проведенной работы был представлен шлем, адаптированный для новых задач. Основой для новой модели стал модернизированный шлем стандарта M1935. Модель парашютного шлема получила наименование M1936 и была сделана в общей форме шлема M1935, но без конусных полей и выступающего козырька.

Шлем М36
Шлем М36 с модернизированным подшлемником от М38

Часто встречается мнение, что парашютные каски моделей М36, М37 изготавливались путем обрезания полей стандартной каски М35. Скорее всего, этому заблуждению способствовал не очень точный перевод (или некорректное понимание перевода) из иностранных источников в которых упоминается общая форма со шлемом М35. Для тех, кто хоть немного знаком с кузнечно-прессовым производством и промышленной (серийной) технологией металлообработки такой вопрос никогда бы не стоял. Как известно, шлемы изготавливались методом горячей штамповки из листового металла и в процессе серийного (даже мелкосерийного) производства наверняка использовался не один и не два пресса и соответственно на каждом из прессов была установлена отдельная штамп-форма. По мере износа штамповые формы регулярно заменялись на новые, которые изготавливались по единым чертежам в инструментальном подразделении предприятия, поэтому говорить об одной (единственной) форме не имеет смысла. Можно говорить только о единообразии форм, изготовленных на основе общей технической документации, единого, стандартного образца.

Обрезка полей готовой стандартной каски как отдельная, весьма трудоемкая и совершенно неоправданная технологическая операция представляется вообще лишенной всякого смысла. Намного проще и технологичней изготовить сокращенную, «обрезанную» пресс-форму на базе стандартного варианта. Непосредственно обрезку полей каски, можно представить вполне возможной только на стадии разработки шлема, в процессе проектно-испытательных работ.

При разработке специального парашютного шлема изменения коснулись и конструкции подшлемника, но только в части изменения системы подбородочных ремней. Крепление подшлемника к шлему с помощью трех кнопок-кламмеров осталось неизменным, но в основание подшлемника (шлема) был добавлен толстый слой вспененной резины. Подобно M1935, в шлеме использовались те же самые полые заклепки для воздушных вентилей. Новая система ремней был разработана, таким образом, для того, чтобы пересечься позади задней части шеи и вниз вокруг подбородка при пересечении (кроссировании) с обеих сторон ушей. Для крепления ремней в шлеме были сделаны четыре продолговатые щели.

Отличия М36 и М37
Шлем М37

В 1937 году появилась новая модификация шлема, получившая наименование М37. В каске использовались те же самые компоненты как и в модели M1936, за исключением того, что новая модель имела две, а не четыре щели для крепления ремней. Однако все конструкции на базе стандартной армейской модели М35 оказались недостаточно эффективными в процессе эксплуатации. Недостатки были столь очевидны, что возникла необходимость разработки специального шлема для парашютистов, без использования базовой общеармейской модели и ее комплектующих.

Необходимо отметить, что шлемов моделей М36, М37 практически не сохранилось. Во всем мире существуют лишь единицы подобных изделий. Все то, что появляется на рынке, является поздними переделками из общеармейских касок, иногда весьма высокого качества.

Оригинальный шлем М37 (военная археология)

Принципиально новая модель шлема специально для парашютистов была разработана и представлена 16-ого июня 1938 года и получила наименование M38. Помимо оригинальной формы сферы шлема, была полностью перепроектирована конструкция подшлемника, который крепился к сфере четырьмя болтами (два на затылочной части каски и два по бокам), в самих болтах имелись сквозные вентиляционные отверстия и два углубления под специальный ключ.

Со временем крепежные болты видоизменялись На самых первых образцах шлемов болты были медные (латунные), позже они стали производиться из стали, для удобства на головке болта появился шлиц под стандартную плоскую отвертку. Спустя некоторое время болт стал алюминиевым. В конце войны исчезло вентиляционное отверстие в болте. После появления новой модели парашютного шлема предыдущие варианты либо изымалась из войск, либо в них устанавливался модернизированный подшлемник, который крепился на болтах. Согласно инструкции Luftwaffe от 15 марта 1938 г., срок службы шлема ограничивался 15 годами. Подшлемник крепился на усиленный обруч новой конструкции. Первоначально обруч изготавливался из алюминия, который впоследствии был заменен на оцинкованную сталь.

Болты и ключ крепления подшлемника модели М38

Подшлемник изготавливался из двух кожаных сегментов, сшитых по центру в единую сферу. Для вентиляции в коже подшлемника были сделаны двенадцать отверстий, располагавшихся равномерно по всей поверхности сферы. В качестве амортизатора использовался листовой вспененный каучук в форме семи лепестков (полос) располагавшийся между обручем и кожей по всей внутренней поверхности каски. Точная индивидуальная подгонка шлема осуществлялась за счет изменения толщины каучукового листа.

Подбородочный ремень каски имел Y-образную форму и монтировался на болтах крепления подшлемника с помощью отверстий усиленных люверсами. Длина ремня могла регулироваться благодаря наличию трех отверстий подряд, расположенных на концах ремня

Шлем образца 1938 года. М38

Шлемы М38 инженера Хайслера изготавливались только на одном предприятии Eisenhuttenwerk в Thale — лидере германской промышленности в изготовлении и проектировании шлемов и маркировались соответственно клеймами ЕТ или ckl. В производстве находились шлемы 64, 66, 68, 71 размеров, причем 64 размер в отличие от общеармейских касок, встречается крайне редко.

Ранние варианты шлемов для парашютистов имели две декали — национальный щиток-триколор и эмблему принадлежности к роду войск Luftwaffe (ВВС) или Heer (сухопутные войска). Позже, 1 января 1939 года, все парашютные части были подчинены единому командованию в рамках структуры Luftwaffe и имели только эмблему военно-воздушных сил.

Первый (ранний) образец декали орла Luftwaffe использовался с 1-ого марта 1935 года, вплоть до введения нового образца, который был представлен в конце 1936 или в начале 1937 года. Инструкцией от 12-ого июня 1940 прекращалось использование национальной декали (триколора), и дальнейшие инструкции от 28-ого августа 1943 отменили декаль с изображением орла и предписывали, что декали должны быть удалены со всех шлемов находящихся в эксплуатации, хотя директивы также как и в случае с общеармейскими касками, никто твердо не придерживался.

Благодаря своей антуражности и сравнительно небольшому количеству германские парашютные шлемы модели М38, не говоря о более ранних моделях (М36, М37), часто являются объектом переделки путем «творческой доработки» обычных касок.

Подшлемник крепился на усиленный обруч новой конструкции. Первоначально обруч изготавливался из алюминия, который впоследствии был заменен на оцинкованную сталь.

Подшлемник изготавливался из двух кожаных сегментов, сшитых по центру в единую сферу. Для вентиляции в коже подшлемника были сделаны двенадцать отверстий, располагавшиеся равномерно по всей поверхности сферы. В качестве амортизатора использовался листовой вспененный каучук в форме семи лепестков (полос), располагавшийся между обручем и кожей по всей внутренней поверхности каски. Точная индивидуальная подгонка шлема осуществлялась за счет изменения толщины каучукового листа.

Каучуковый амортизатор (реплика)

Подбородочный ремень каски имел Y-образную форму и монтировался на болтах крепления подшлемника с помощью отверстий усиленных люверсами. Длина ремня могла регулироваться благодаря наличию трех отверстий подряд, расположенных на концах ремня.

Подбородочный ремень (реплика)

После появления новой модели парашютного шлема предыдущие варианты либо изымались из войск, либо в них устанавливался модернизированный подшлемник, который крепился на болтах. Согласно инструкции Luftwaffe от 15 марта 1938 г., срок службы шлема ограничивался 15 годами.

Первый образец декали орла Luftwaffe использовался с 1-ого марта 1935 года, вплоть до введения нового образца, который был представлен в конце 1936 или в начале 1937 года. Инструкцией от 12-ого июня 1940 прекращалось использование национальной декали (триколора), и дальнейшие инструкции от 28-ого августа 1943 отменили декаль с изображением орла и предписывали, что декали должны быть удалены со всех шлемов, находящихся в эксплуатации, хотя директивы, так же как и в случае с общеармейскими касками, никто твердо не придерживался.

Источники:
http://helm.at.ua/publ/stalnoj_shlem/germanija/fallschirmjager/5-1-0-29
http://battlefront.ru/stalhelm.htm
http://15061981.diary.ru/p200702695.htm?oam#more1
http://www.antik1941.ru/new_catalog/?mode=descr&cat_id=29&item_id=20785
https://historyporn.d3.ru/desantnyi-shlem-m38-567214/

topwar.ru
