Наган пистолет револьвер – Револьвер системы Наган калибр 7,62-мм обр. 1895 г.

боевые модификации, технические характеристики (ттх) и устройство пистолета

Не каждое оружие может похвастаться столь длительным периодом использования. Эпоха револьверов Нагана началась еще в 1877 году, и до сих пор ее нельзя назвать оконченной.

Были образцы дешевле, удобнее, с лучшими баллистическими показателями, большей убойной силой, но этот вид нашел свои ниши, и длительное время оставался в них лучшим из возможного.

История создания

Изобретению братьев Наган предшествовало более важное событие в оружейном деле – изобретение унитарного патрона. Около 50 лет он не использовался достаточно массово, и только с определением его настоящей роли в будущем стрелкового оружия, могло появиться стремление к новым конструкциям револьверов.

В 1877 году старший из братьев, Эмиль Наган, обратился за патентом на новый вид револьверов, который был назван в честь изобретателя, наганом. Шестизарядный, с передовым ударно-спусковым механизмом, и с калибром нагана 9 мм. Он привлек внимание многих армий, понимающих, что пришло время для смены вооружения на более современное. В 1878 оружие принято на вооружение офицерским корпусом Бельгии.

Однако на самом деле конструкторам предстояла длительная работа, чтобы довести начальную схему до известного всем уровня. В 1883 году для унтер-офицеров был выпущен специально ухудшенный вариант, требовавший постоянного повторного взвода курка. Причина – необходимость экономно расходовать боеприпасы, что гарантирует одиночная стрельба.

Так началось победное шествие пистолета братьев Наган по миру. В 1884 г. его приобрела армия Люксембурга, правда с поправкой на принятый там 7.5 калибр. Дальше южная Европа, Латинская Америка. Каждая страна требовала от конструкторов своей доработки. В Аргентине нужно было приспособиться к 11.4 калибру.

В 1892 г. Россия потребовала варианта, который был бы достаточно дешевым в производстве, простым в использовании, надежным, нетребовательным к условиям хранения, скорострельным и обладающим достаточной убойной силой. Леон Наган модифицировал револьвер в соответствии с указанными требованиями.

С 1895 г. он принят в штатное вооружение российской армии.

Особенности конструкции

Надежность и еще раз надежность – главная особенность нагана. Он продолжал исправно работать в суровые зимы, не боялся слякоти и пыли. В отличие от пистолетов, которые начинали пользоваться популярностью в других армиях начала 20 ст., его спусковые системы даже при длительном использовании не требовали ремонта.

Предохранитель в револьвере отсутствует.

Вместо него, пока не нажат спусковой крючок, специальная деталь блокирует доступ бойка к патрону.

Среди отличительных черт всех модификаций:

1. Ударно-спусковой механизм может производить два действия, стрельбу с взведенным курком и в варианте самовзвода.
2. Рама в виде монолита, без возможности разъемов.

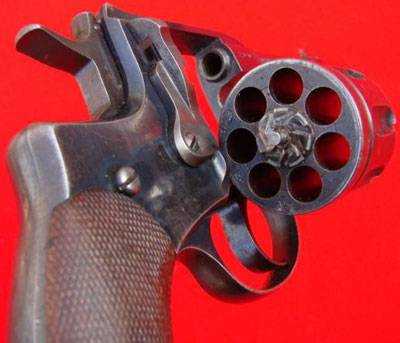

3. Барабан открывается вбок.
4. Ствол ввинчивается в раму.
5. Шомпол введен в конструкцию оси барабана, служит одновременно для удаления отработанных гильз.
6. Вся механика внутри закрыта плоской крышкой.

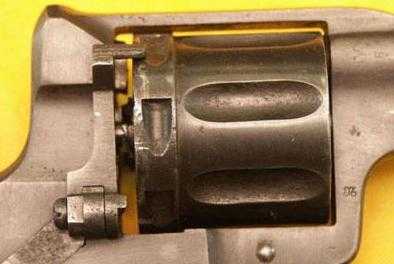

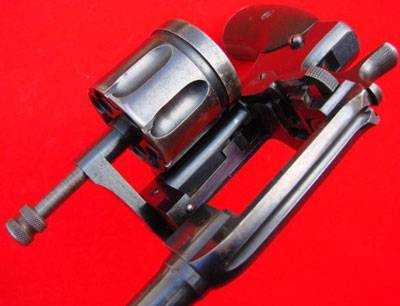

Барабан держится в раме шомпольной трубкой, поворачивается на ней. Справа специальная дверца. Когда она открыта, барабан можно зарядить, когда закрыта – ограничивает его прокрутку против часовой стрелки.

Осечка не была препятствием для следующего выстрела, что значительно поднимало пригодность для использования в венных действиях того времени.

В первой модели российской армии насчитывалось 39 деталей.

Для их производства были выписаны станки из Англии, и на Тульском оружейном заводе начался выпуск отечественного оружия приличного качества.

Примечательно, что таковым оно было до 1914 года, а далее качество продукции было восстановлено только в 20-х годах.

Патрон для нагана

До 1892 конструкция претерпевала постоянные изменения и имела серьезный недостаток – при выстреле пороховые газы вырывались между стволом и барабаном, могли нанести вред стрелку.

В дальнейшем проблему решили за счет конструирования новой гильзы. Патрон от нового нагана при выстреле посылал пулю вперед, а гильзу тем временем распрямлял в верхней части, закрывая зазор и защищая стрелка от выбросов газов наружу.

Каждая гильза в последствие удалялась специальным шомполом-выталкивателем, внесенным в конструкцию.

Стоит отметить передовые достижения – бездымный порох и оболочечную пулю, которая на то время имела отличную точность стрельбы.

Баллистические свойства

К револьверу выдвигались требования по точности прицела на дистанции около 25 шагов. Конструкторы предложили отличную мощность пули. Испытание проводились на сухих сосновых дюймовых (25,4мм) досках, расположенных одна за другой через расстояние 8 см.

Стреляли с расстояния 35 шагов.

Результатом стали сквозные отверстия:

• 3 доски – 100%;
• 4 доски – 70%;
• 5 – 25%.

На 140 м пробивалась 1 доска.

Установлено, что начальная скорость вылета пули 240-270 м/с, оптимальное прицельное расстояние – 50 м. Если говорить проще, оружие убивало наверняка, и это было главное, что требовалось для армии.

Технические характеристики

В сравнении с другим оружием того времени револьвер системы «наган» модификации 1895 года отличался небольшим весом, всего 750 гр. без патронов, 837 гр. полностью заряженный, и полной длиной – 234 мм.

Ствол в длину 114 мм, в некоторых модификациях его пытались увеличить или уменьшить, но это негативно влияло на качество.

Калибр 7.62/39 мм, барабан для нагана заполняется 7 патронами. При скорострельном режиме стрельбы на опустошение барабана уходит 15-20 сек.
Максимальная дальность– 100 – 150 м.

Прицел состоит из двух частей:

1. В верхней части рамы находится целик прорезью для прицеливания.
2. К передней стволовой части прикреплена мушка.

Прицеливание позволяет значительно сократить рассеивание при стрельбе.

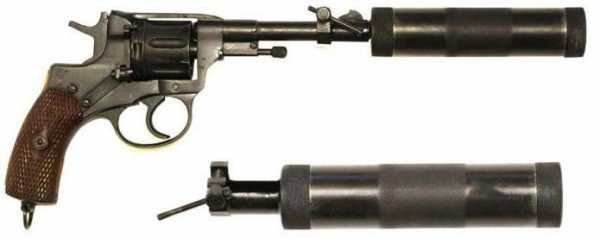

Создавался специальный глушитель «БРАМИТ». Его разработали братья Митины. Схема приспособления сделала устройство способным полностью убрать шумовые эффекты выстрелов.

В 1929 Году наган с глушителем официально использовали на вооружение разведки и диверсионных отрядов Рабоче-крестьянской Красной армии.

Боевые модификации

Различные изменения вносились практически в каждой стране, где модель находилась на вооружении, а это большинство европейских стран и Латинская Америка.

На территории нынешней России известны:

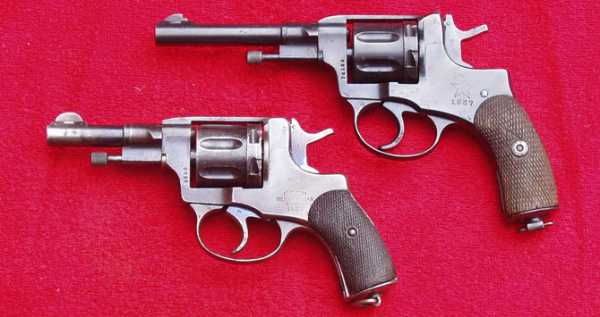

1. Офицерский наган, в котором присутствовал самовзводный механизм.
2. Солдатский, такой механизм отсутствовал в целях экономии патронов.
3. Карабины. Модификации создавалась перед Первой Мировой войной, для пограничников. Собственно карабин имел несъемный приклад и ствол, удлиненный до 300 мм. Имелся вариант со съемным прикладом и стволом в 200 мм. Оказались неудобными, с малой ударной силой, поэтому выпускались малым числом.

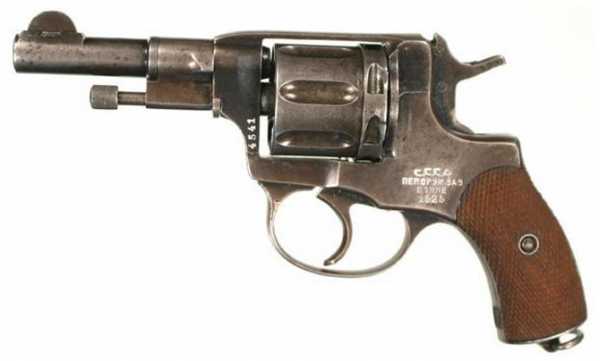

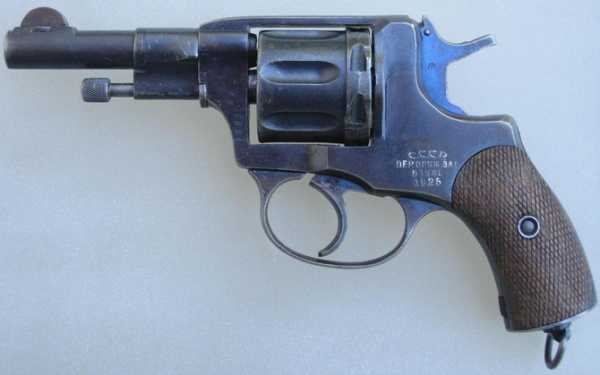

4. Командирский. Предполагал скрытность ношения, разработан для защиты командирского состава. Длина ствола снижена до 85 мм, разработандля близких расстояний. Выпуск 1927-1932 годов, далее снят с производства. Всего 20 тыс. поступило сотрудникам ОГПУ и НКВД.
5. С 1929 выпускался с глушителем, о котором уже упоминалось.

В дальнейшем для надобностей армии производились пистолеты, а наган стал использоваться для внутренних подразделений и среди гражданского населения.

Гражданские модификации

В целях самообороны разрешены с 2000 года после внесения коренных изменений: боевые заряды в таких модификациях использовать невозможно физически, как и внести соответствующие изменения в конструкцию самостоятельно.

Есть варианты для газа, травматических пуль.

Российского производства известны револьверы:

• Р1 «Наганыч», патрон от травматического нагана 9 мм Р.А.;
• ВПО-502 «Наган-М», используется 10/32ММ Т;
• в служебных целях травмат РС 10/23 мм Т.

В Украине тоже есть соответствующие образцы, среди известных «Скат 1Р», его укороченная версия «Скат 1Рк», «Г-Наган» и другие.

Патрон Флобер от нагана используется даже без разрешения властей. Калибр 4 мм не способен нанести серьезный вред, но его достаточно населению для самообороны.

Хотя, по сути, пистолет является боевым, он не может ранить и тем более убить, активно приобретается для развлечений, коллекционерами и для самообороны.

Спортивные модификации

Особенности ТТХ (тактико-технических характеристик) позволили в дальнейшем изменять качества для использования в различных сферах.

Как спортивное оружие, он модифицировался несколько раз:

• в 1925-1939 выпущено 3 500 учебно-тренировочных образцов от конструктора А. Смирнского, использовался патрон кольцевого воспламенения для нагана калибра 5.6;
• в 1953 как спортивный револьвер, отличался тяжелым стволом, регулированным, усовершенствованным прицелом и несамовзводным способом ведения стрельбы;
• в 1956-1966 как (МЦ-4) от В. Парамонова, длина ствола достигла 147 см.;
• В 1962 как ТОЗ-36, от Е. Хайдурова;
• В 1972 ТОЗ-49, Е. Хайдуров укоротил барабан нагана для использования патрона 7.62/26 мм.
• В 1996 ТОЗ-96, экспортная модификация ТОЗ-49, используется заряд 32 S&W LongWadcutter.

До сих пор наган используется, дорабатывается и остается актуальным для тренировок и спортивных занятий.

Сигнальные (шумовые) модификации

Боевой ранее наган с недавних пор используется как сигнальный вариант. Снятые с вооружения образцы переделывались под капсюль «Жевело». С 2006 по 2008 этим занимались на Вятско-Полянском заводе «Молот».

Ствол растачивается, барабан изменен под капсюли. В результате получился ВПО-503 «Наган С», хотя внешний вид полностью сохранен, и даже бывшее фабричное клеймо Тульского оружейного завода остается нетронутым. Патрон от боевого теперь использовать не удастся, хотя уход за оружием и его внешний вид остался точно таким же.

После перевода производства в Ижевск на местный оружейный завод, внесены более коренные изменения:

• новая заглушка ствола, сохраняющая нарезы;

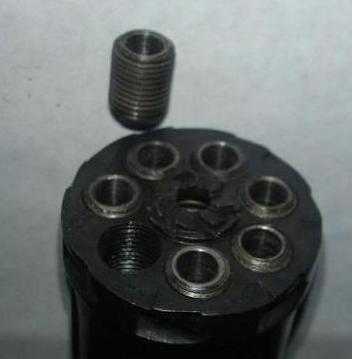

• нарезка резьбы в каморы барабана для стандартных вставок под капсюли «Жевело», которые не запрессовываются в этой модели, а вкручиваются;
• барабан не переделан, в него вкручиваются специальные втулки.

Теперь револьвер остается без своего прошлого номера, проставленного Тульским оружейным заводом при выпуске, зато к нему полагается протирка и отвертка. Модель получила название МР-313 (Наган-07), он выпускается с 2008 до сих пор.

Однако коллекционеры возмутились отсутствию серийного номера, посчитав это явным снижением исторической ценности. Так появился Р2 с нетронутым размером и оставленным серийным номером. Чтобы лишить боевой силы, оказалось достаточно изменений, внесенных в барабан.

Тюнингование

Для улучшения ТТХ и придания более современного вида, меняют рукоятку на аналогичные из текстолита, цветного металла или оргстекла, дорогих пород дерева.

Современная оптика и даже откидной приклад для возможности стрельбы с упора – все возможно для современного любителя. Наган видоизменялся огромное количество раз за время, прошедшее с его первого выпуска, однако ударно-спусковой механизм остался нетронутым до сих пор. Это говорит о многом.

Хотя наганы не являются больше востребованными в армейских частях, простота конструкции, дешевизна и надежность этого вида оружия еще долго будут востребованы гражданскими лицами.

Как средство самообороны, спортивное и развлекательное оружие, наганы отлично функционируют и имеют обнадеживающие перспективы.

Видео

warbook.club

Эмиля и Леона » Военное обозрение

Из комментариев к статье о немецком бесшумном револьвере PDSR 3 выяснилось, что люди помнят только одного из братьев Наган, Леона. Эмиль был забыт, хотя именно благодаря его труду появился всем известный револьвер M1895. Попробуем исправить эту несправедливость, а заодно попробуем проследить весь путь развития револьверов братьев Наган, от первых моделей до последнего самого массового и успешного.

От ремонта промышленного оборудования до первого револьвера

В 1859 году старший из братьев Эмиль предложил младшему, Леону, организовать предприятие, специализацией которого стали бы ремонт и производство промышленного оборудования. Несмотря на весьма неплохо идущие дела молодой компании братьев Наган, постепенно специальность поменялась, и уже через непродолжительное время больший объем работ был связан с ремонтом револьверов, винтовок и ружей других производителей.

Разумеется, что только один ремонт не мог удовлетворить молодых конструкторов. Видя несовершенство конструкций тех образцов оружия, которые попадали к ним в руки, братья начали вести разработку своего собственного оружия, сконцентрировав свое внимание на винтовках. Именно тогда компания братьев Наган получила свое имя «Fabrique d’Armes Emile et Leon Nagant». Несмотря на то, что винтовки братьев Наган были во многом проще и дешевле в производстве, ничего принципиально нового конструкторы предложить на рынке не смогли. Чтобы отвоевать себе место среди оружейных компаний с известными именами, нужно было придумать что-то, что превосходило бы по своим характеристикам другие образцы. Конструкторы даже заручились поддержкой Сэмюеля Ремингтона: посетив их производство, он дал высокую оценку как самому предприятию, так и разработкам конструкторов, заключив с ними договор на производство своих винтовок и карабинов в Европе. Братья Наган с разрешения американского конструктора несколько модернизировали затвор его оружия, и винтовка с затвором Ремингтона — Нагана была принята на вооружение армии Люксембурга.

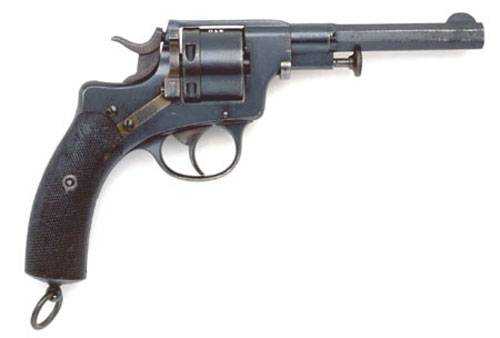

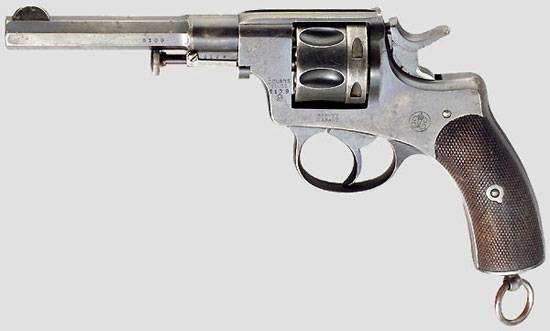

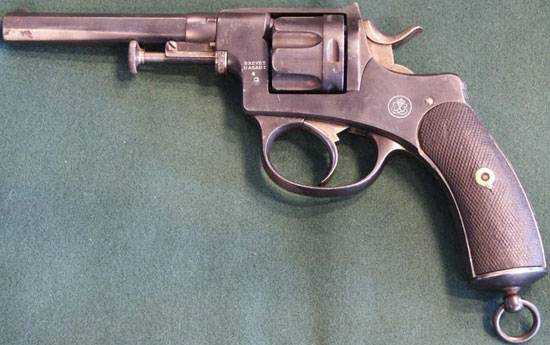

Первый признанный револьвер Nagant М1878

Эта маленькая победа конструкторов дала им возможность заявить о себе как о полноценных оружейниках, и уже в скором времени ими был разработан примитивный, но зато до безобразия дешевый двуствольный пистолет для бельгийской жандармерии. Так, братья полностью переключились с длинноствольного оружия, а так как на тот момент основным короткоствольным оружием был револьвер, то именно за разработку револьверов конструкторы взялись уже более серьезно.

В 1877 году в армии Бельгии встал вопрос о замене не самого удачного револьвера Шамело-Дельвинь, и как раз к этому же времени Эмиль Наган патентует свой револьвер с ударно-спусковым механизмом двойного действия и выталкивателем-шомполом, который был закреплен на рамке оружия и убирался в ось барабана после выполнения своих функций.

После ряда доработок этот револьвер был передан на конкурс для армии Бельгии, и уже с первых дней испытаний оставил конкурентов позади. Цельная рамка оружия позволяла использовать более мощные боеприпасы без вреда для самого револьвера, а отдельные элементы конструкции были элементарно более удобные и надежные. Ключевую роль сыграла также и цена оружия: несмотря на то, что конструкция УСМ была не самой простой, а сам револьвер требовал большого количества металла высокого качества, братья Наган предлагали его поставлять по стоимости меньшей, нежели конкуренты.

Как несложно догадаться, револьвер М1878 был принят на вооружение армией Бельгии. Это оружие стало личным для уорент-офицеров, военнослужащих старшего сержантского состава, а в последующем этот же револьвер стал основным оружием конной жандармерии Бельгии.

Револьвер был предложен под патрон, разработанный братьями Наган. Патрон состоял из металлической гильзы, в которую была помещена свинцовая безоболочечная пуля калибром 9,4 миллиметра и массой 12 грамм. Начальная скорость пули, выпущенной из револьвера, достигала 200 метров в секунду. Сам же револьвер представлял собой достаточно тяжелое оружие. Масса револьвера равнялась 1,1 килограмма. Общая длина оружия составляла 270 миллиметров при длине ствола 140 миллиметров. Питался револьвер из барабана с 6 каморами.

Данный револьвер, разработанный Эмилем Наганом, стал отправной точкой в дальнейшем развитии оружия этого класса у братьев. Все последующие модели, так или иначе, базировались именно на этом первом успешном револьвере. Всем известная откидывающаяся вбок «дверка» для экстракции стреляных гильз и снаряжения барабана револьвера новыми патронами появилась именно в этом варианте оружия.

Деградация револьвера М1878: револьвер Nagant M1883

Не всегда оружие идет по пути развития, иногда это и путь деградации. В модели револьвера М1878 ударно-спусковой механизм был двойного действия. Несмотря на относительно низкую стоимость, которую предложили братья Наган, высшие военные чины посчитали, что оружие слишком хорошее для вооружения им всех поголовно. Конструкторам было предложено отказаться от ударно-спускового механизма двойного действия и разработать более дешевый револьвер с УСМ одинарного действия. Так появился револьвер под обозначением М1883.

Братья-оружейники значительно упростили ударно-спусковой механизм оружия, сделав его одинарного действия. Внешне револьвер можно было отличить только по барабану, поверхность которого стала гладкой без долов. В целом же характеристики оружия не поменялись, если забыть о том, что теперь перед каждым выстрелом нужно было взводить курок вручную, зато изменилась стоимость оружия, хоть и не значительно.

Несмотря на то, что ударно-спусковой механизм лишился отдельных элементов за счет более тяжелого барабана револьвера, масса оружия осталась неизменной и равнялась 1,1 килограмма. Длина револьвера равнялась все тем же 27 сантиметрам при четырнадцатисантиметровом стволе. Патрон использовался все тот же 9,4х22.

Револьвер М1884 Luxemburg – старый револьвер с новым патроном

Еще одной модификацией револьвера М1878 стал револьвер М1884 Luxemburg. В армии этого небольшого государства на вооружении стояли винтовки с затворами Ремингтона, улучшенными и произведенными братьями Наган. Видимо, удовлетворение от сотрудничества и конечного продукта сыграли в пользу того, что когда встал вопрос о замене в своей армии револьверов, военные чиновники Люксембурга снова обратились к бельгийцам.

Главной проблемой было то, что военные ни под каким предлогом не хотели переходить на патрон предлагаемый братьями, потому новые револьверы были разработаны под другой боеприпас – шведский 7,5х23. Правда конструкторам удалось «протолкнуть» и свой боеприпас, но об этом чуть ниже.

Для Люксембурга Эмиль разработал сразу три модели оружия: с обозначением Officer, Safety, Gendarme.

Первый представлял собой военный револьвер, с обозначением Officer и по сути был все тем же М1878, но под новый патрон.

Стоит сразу привести характеристики используемого боеприпаса, чтобы было понятно, почему Люксембург так сопротивлялся нагановскому боеприпасу. Как понятно из обозначения патрона, длина гильзы равняется 23 миллиметрам при диаметре пули 7,5 миллиметра. Сама пуля была уже в медной оболочке и имела массу в 7 грамм. Начальная скорость при выстреле из револьвера М1884 Luxemburg составляла 350 метров в секунду. Если сравнивать с тем, что предлагали братья Наган, то и сравнивать нечего, преимущества шведского патрона очевидны. Но вернемся к револьверу.

Револьвер Nagant М1884 Luxemburg Officer имел все ту же массу в 1,1 килограмма, все ту же длину ствола в 140 миллиметров при общей длине 270 миллиметров. То есть конструкторы, просто уменьшили каморы барабана и заменили ствол револьвера.

Более интересной была модель с обозначением Safety. Ни для кого не секрет, что идеальный баланс в оружии, между максимальной безопасностью и постоянной моментальной готовностью применения, сразу после извлечения, достигнут именно в револьверах. Однако даже этого показалось мало в Люксембурге. Для оружия, которое использовалось для охраны гражданских объектов и тюрем, была заказана специальная модификация револьвера М1884, в конструкции которой был предусмотрен неавтоматический предохранитель от случайного выстрела. Спору нет, с огнестрельным оружием лучше лишний раз перестраховаться, но предохранитель у револьвера — это уже перебор.

Конструктивно предохранитель представлял собой рычаг, который блокировал барабан оружия, тем самым нажатие на спусковой крючок становилось невозможно произвести, равно, как и взвести вручную курок. Фиксировался переключатель при помощи дополнительной детали, крепящейся на рамке оружия. Характеристики револьвера остались такими же, как и у варианта оружия Officer, только масса увеличилась на 70 граммов.

Как уже говорилось выше, конструкторам удалось уговорить люксембуржцев на использование своего патрона в одном из вариантов револьвера М1884. Этим револьвером стал Nagant М1884 Luxemburg Gendarme, который, как понятно из названия оружия, предназначался для правоохранительных органов.

Главной отличительной особенностью этого револьвера стал более длинный ствол, который пришлось увеличить из-за еще одного интересного требования со стороны заказчика. Дело в том, что жандармерия Люксембурга попросила сделать возможным установку штыка на револьвер. Какой толк был от тонкого штыка длиной всего 10 сантиметров остается только загадкой, а вот проблемы он вызывал вполне известные. Крепление штыка мешало удобному использованию шомпола-выталкивателя стреляных гильз, именно по этой причине и был удлинен ствол оружия. Помимо более длинного ствола, револьвер можно было узнать по гладкой поверхности барабана.

Удлинение ствола на мизерную, казалось бы, величину в 20 миллиметров, существенно отразилось на точности оружия, но и другие параметры револьвера изменились. Так, его масса стала равняться 1140 граммам без штыка. Длина ствола составляла 160 миллиметров. Общая же длина, соответственно, выросла на те же 20 миллиметров и стала равняться 290 миллиметрам. Как уже было сказано ранее, питался револьвер патронами 9,4х22.

Револьвер М1878/1886: оружие, обновленное Леоном Наганом

В процессе работы над револьверами для Люксембурга у Эмиля Нагана начали появляться проблемы со зрением. Сказывалась и долгая работа с документами и чертежами при недостаточном освещении и возраст конструктора. Пока старший из братьев поправлял свое здоровье, младший не сидел сложа руки и разработал новый ударно-спусковой механизм двойного действия, который был не только более дешевым в производстве, но и более совершенным. Одно то, что в старом ударно-спусковом механизме братьев Наган использовалось целых 4 пружины, говорит, что развиваться еще было куда.

Именно такое развитие и предложил Леон. В его УСМ вместо четырёх использовалась только одна пружина, а отдельные разные элементы старой конструкции стали одной целой деталью. Несомненно, в производстве сложные детали обходились дороже, но их меньшее количество с лихвой компенсировало это, сделав общий результат более дешевым. Кроме того, значительно повысилась надежность оружия, которое теперь выдерживало самое варварское обращение.

Помимо более совершенного и дешевого ударно-спускового механизма револьвера, Леон основательно поработал над рамкой револьвера, убрав лишний металл там, где нагрузки при выстреле были минимальны, что привело к облегчению оружия.

Наконец, благодаря Леону был подвергнут модернизации патрон 9,4х22, который стал снаряжаться бездымным порохом, и получил пулю в медной оболочке, что обратно же благоприятно отразилось на общих характеристиках револьвера. Интересным моментом является то, что изначально Леон планировал разработать оружие под патрон 7,5х23, но взвесив потери от продаж боеприпасов и проблемы с продвижением оружия в армии и правоохранительных органах, где использовался боеприпас 9,4х22, было решено модернизировать свой собственный боеприпас. Как оказалось в последующем, разработка нового револьвера под патрон 7,5х23 не была напрасной.

Новое оружие было предложено армии Бельгии, в которой с радостью приняли новый более дешевый револьвер с ударно-спусковым механизмом двойного действия, да еще более надежный и легкий. К слову, все три варианта оружия, которые стояли на вооружении армии прослужили до конца Первой мировой войны и были заменены только из-за используемого боеприпаса.

Новый револьвер имел массу 940 грамм. Его длина составляла все те же 270 миллиметров при длине ствола 140 миллиметров.

Может сложиться впечатление, что Эмиль мешал своим авторитетом младшему брату, на самом же деле это вовсе не так. Все предыдущие разработки конструкторов были совместной работой, авторство же принято присуждать тому, на чье имя был зарегистрирован тот или иной патент. Разногласие у братьев возникли чуть позже, и хотя разногласия и касались оружейной компании, они не имели к огнестрельному оружию никакого отношения.

Череда револьверов М1878/1886 с более коротким стволом под различные боеприпасы

Как уже было сказано ранее, Леон Наган изначально разрабатывал новый револьвер под патрон 7,5х23, но отказался от этого боеприпаса в пользу модернизации собственного патрона. Однако наработки не были потрачены впустую. Уже через год Швеция объявила конкурс на новый револьвер для своей армии под патрон именно 7,5х23, единственно требование, под которое не подходил уже практический готовый револьвер Леона, – это длина оружия. Решение проблемы оказалось простейшим: ствол был укорочен со 140 до 114 миллиметров. Соответственно, общая длина стала равняться 244 миллиметрам, а не 235, как написано во многих справочниках: кроме ствола в оружии ничего не изменилось, и рамка осталась прежней. Масса нового револьвера составляла 770 грамм, он получил обозначение Nagant M1887 Swedish. Конкурс на новое короткоствольное оружие для армии, как не сложно догадаться, он выиграл.

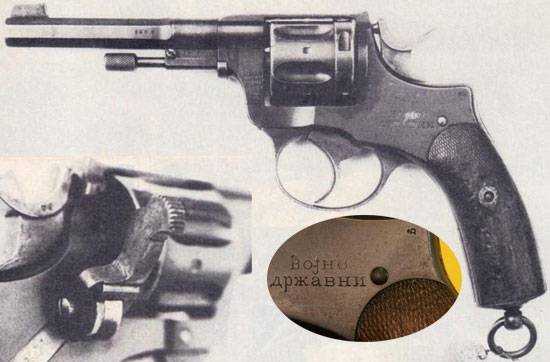

Этот же револьвер может обозначаться Nagant М1891 Serbian, под этим именем оружие было принято в Сербии. Такое же оружие имеет и еще одно название – Nagant M1893 Norwegian, под этим именем он был принят на вооружение в Норвегии и абсолютно ничем не отличался от шведского варианта револьвера.

На основе револьвера М1878/1886 были сделаны варианты под другие боеприпасы, а именно под 11,2х20 и 11,2х22 для Бразилии и Аргентины соответственно. Эти револьверы уже имели ствол в 140 миллиметров и длину 270, масса же составляла 980 грамм. Обозначаются эти револьверы Nagant M1893 Brazilian и Nagant M1893 Argentinian.

Так почему же забыли Эмиля Наган, но помнят его брата? Nagant M1895

Несмотря на то, что Эмиль Наган отошел от управления компанией и больше времени уделял восстановлению подорванного здоровья, его слепота только прогрессировала. Возможно, не привыкши сидеть без дела, а возможно, желая оставить значимый след в истории до того, как он станет полностью слепым, конструктор начал работу над последним своим револьвером.

Одним из главных недостатков револьверов является прорыв пороховых газов между стволом и барабаном оружия в момент выстрела. Такое нерациональное использование порохового заряда не могло быть не замечено оружейниками и многие пытались его минимизировать.

В 1892 году Эмиль Наган регистрирует несколько патентов, среди которых можно найти вариант ударно-спускового механизма, заставляющего «накатиться» барабан револьвера на ствол оружия и патрон с глубоко посаженной пулей внутри. Именно эти наработки стали основой для нового револьвера, который получил обозначение М1892, но не выпускался серийно.

В серию оружие не пошло из-за того, что именно этот револьвер был представлен на конкурсе на новое короткоствольное оружие для Российской армии. Все силы конструкторов были направлены на то, чтобы на этот раз победить, после проигрыша в конкурсе на новую винтовку. В процессе улучшения револьвера и Эмиль, и Леон шли на самые различные ухищрения, ведь всем известна фраза, что ствол револьвера Наган М1895 можно изготовить из отбракованных стволов винтовки Мосина. Был изменен изначальный патрон оружия, ствол и все это заслуженно было вознаграждено победой.

Гонка за контрактом от русской армии окончательно подорвала здоровье Эмиля и после победы в конкурсе, он ушел на заслуженную пенсию в 1896 году. Именно это событие и можно считать тем, которое затерло его имя в истории. С 1896 года оружейная компания была переименована с «Fabrique d’Armes Emile et Leon Nagant» на «Fabrique d’Armes Leon Nagant». Почему имело место быть изменение названия компании сказать с уверенностью сложно. Возможно, причиной стало то, что Леон Наган видел перспективу в развитии автомобилестроения, в то время как Эмиль оставался верен огнестрельному оружию. После модели револьвера М1895 оружейная компания уже Леона Нагана не смогла порадовать ничем принципиально новым, сконцентрировавшись на разработке легковых автомобилей, а не нового оружия. В 1900 году Леон Наган скончался в возрасте 67 лет. Эмиль с его подорванным здоровьем и уже фактически полной слепотой не мог заменить брата даже как руководитель компании.

Продолжение было, но недолгим

Так в 1900 году на пост руководителей компании Наган стали дети Эмиля – Шарль и Морис. Правда, нужно сделать оговорку, что дети были уже далеко не дети, а состоявшиеся мужчины, которые принимали и ранее самое активное участие в делах компании.

Так же, как и их дядя Леон, они видели будущее компании в автомобилестроении, но и оружейное дело не забрасывали, правда, для них оно было на втором плане.

Из всех разработок детей Эмиля Нагана можно выделить только одну модель револьвера, заслуживающую внимания, а именно Nagant M1910. По своей сути это был револьвер М1895, но с одним существенным отличием – его барабан откидывался в правую сторону для перезарядки, что существенно ускоряло данный процесс. К сожалению, такое обновление оружия немного опоздало, так как револьверы серьезно были потеснены самозарядными пистолетами.

Масса револьвера разработанного детьми Эмиля Нагана составляла 795 граммов. Длина оружия равнялась 240 миллиметров при длине ствола 110 миллиметров. Питался револьвер из барабана с семью каморами патронами 7,62х38.

В 1914 году производство оружия и боеприпасов в компании Nagant было прекращено. Первая мировая война и общий низкий спрос на автомобили после нее не дали развиться компании на рынке автомобилей. В 1930 году компания, основанная Эмилем и Леоном Наганами, закрылась.

По статьям Сергея Монетчикова и форуму guns.ru

topwar.ru

фото, технические характеристики, устройство :: SYL.ru

В девятнадцатом веке многие государства начали проводить перевооружение своих армий. Поскольку револьверы как личное короткоствольное огнестрельное оружие характеризовались высокой надежностью и простой конструкцией, европейскими мастерами они рассматривались как самые перспективные образцы.

В бельгийском городе Льеж начала свою деятельность «Оружейная фабрика Леона и Эмиля Наган». В этой семейной мастерской братьями-оружейниками осуществлялся ремонт револьверов голландского производства. Позже на фабрике было налажено изготовление своих собственных образцов. Именно здесь и было создано оружие, позже ставшее известным в истории как пистолет-револьвер «Наган».

Поскольку данная модель применялась в гражданскую войну в России, она стала символом революции 1917 года. В статье содержится информация об истории создания и устройстве пистолета «Наган».

С чего все начиналось?

В 1877 году старшим из братьев, Эмилем, был запатентован чертеж на конструкцию револьвера, который в дальнейшем стал основой для легендарного пистолета «Наган». Модель под обозначением «Револьвер М1877» была принята на вооружение голландской армией. После небольшой модернизации этим шестизарядным револьвером вооружились армии Норвегии, Швеции, Бельгии, Аргентины, Бразилии и Люксембурга.

Мировая известность

В основном револьвер применялся в армии Бельгии. Благодаря положительным отзывам бельгийских солдат этот вариант пистолета, как и сама фабрика братьев Наган, получили мировую известность на оружейном рынке.

Разработки

В варианте пистолета «Наган», собранном в 1895 году, братьям удалось объединить лучшие качества от всех предыдущих разработок. В результате револьвер М1892 стали считать классическим. Полицией Бельгии до 1940 года применялась именно данная модификация пистолета «Наган». Патрон к этому оружию также содержал бездымный порох, но калибр пули был увеличен до 9 мм. Содержались боеприпасы в специальном подвижном барабане. Его вращение осуществлялось в горизонтальной плоскости. Появлением следующих модификаций существенных изменений в конструкцию пистолета «Наган» 1895 года выпуска внесено не было.

Что такое револьверный барабан?

Данная деталь в пистолете «Наган» одновременно выполняет функции патронника и магазина. Большинство моделей револьверов оснащены барабанами, которые рассчитаны на семь патронов. Барабан своей полой осью в передней части револьвера вставляется в рамку, на которой фиксируется при помощи специальной шомпольной трубки. Она крепится на ствольной шейке впереди барабана.

В револьверах, в которых предусмотрено надвигание барабана на ствол, используется особый возвратный механизм. Правая часть пистолета «Наган» (фото оружия представлено в статье) стала местом для размещения стопорного приспособления – специальной подпружиненной дверцы. Для того чтобы произвести зарядку оружия, стрелку достаточно открыть (откинуть в сторону) дверцу. Точно так же производится и разряжение пистолета «Наган». Разборка оружия начинается именно с открытия дверцы и извлечения барабана. Боеприпасы располагаются в специальных гнездах. При откидывании дверцы в них вставляются патроны. Чтобы боеприпасы не выпадали из оружия, дверцу следует возвратить в закрытое положение. Кроме того, дверца предотвращает проворачивания барабана против часовой стрелки.

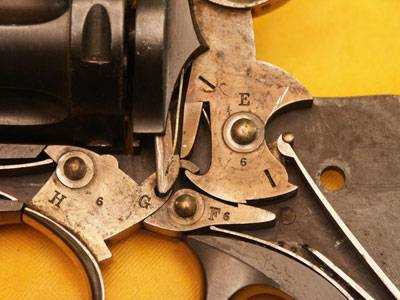

Устройство УСМ

Револьверы «Наган» оснащены курковыми, рассчитанными на двойное действие, ударно-спусковыми механизмами. Пистолеты содержат бойки, которые шарнирным способом устанавливаются на курках. Рукоятка стала местом для расположения пластинчатой двуперовой боевой пружины. Для револьверов не предусмотрены предохранители. Во время первых тестирований оружия конструкторами были замечены утечки пороховых газов в месте казенного среза и переднего торца барабана. Исправить этот недостаток удалось путем использования спускового механизма, который выдвигал барабан вперед каждый раз перед выстрелом. Таким образом во время взведения курка путем привода в действие специфического замочного механизма осуществляется смещение барабана вперед. Далее за счет спускового крючка барабан стопорится, а его вращение пресекается.

Образец для российской армии

В 1879 году морским министерством царской России у бельгийского производителя была закуплена небольшая партия пистолетов системы «Наган». Технические характеристики и конструктивные особенности этих револьверов по сравнению с предыдущими моделями 1877 года были улучшены. Закупленное Россией новое оружие (тысяча единиц) предназначалось для стрельбы боеприпасами калибра 7,5 мм. Патроны оснащались оболочечными пулями и использовали бездымный порох. Для револьверов системы «Наган» специально были созданы патроны из латунных гильз. Оружейники отметили, что использование таких патронов обеспечивает высокие баллистические показатели. К тому же выпущенная пуля обладала приличной начальной скоростью. В качестве прицельных приспособлений использовались мушки и целики.

Бельгийское оружие в царской России

Конец девятнадцатого века в российской империи стал тем периодом, когда производилось массовое перевооружение армии. Модернизация не обошла стороной и личное огнестрельное оружие для солдат и офицеров. Специально созданной комиссией, занимающейся подбором самых перспективных моделей из большого ассортимента армейских револьверов, были сформулированы требования, предъявляемые к оружию. На конкурсной основе рассматривались лучшие образцы. Победителем могла стать только та модель, которая обладала следующими качествами:

• Большим останавливающим действием.
• Высокой силой боя. Пуля, выпущенная из револьвера должна была пробивать пятидюймовые сосновые доски.
• Легкостью. Оптимальный вес не должен превышать 0,92 кг.
• Ствольные нарезы своими численностью, калибром и направлением должны были обладать идентичностью нарезам в трехлинейных винтовках Мосина. Объясняется это требование тем, что в случае поломок винтовки ее ствол в дальнейшем можно было бы использовать при изготовлении револьвера.
• Пистолеты не должны быть оснащены устройствами для стрельбы самовзводом, так как, по мнению оружейников, это отрицательно сказывается на меткости.
• Начальной скоростью пули не меньше 300 м/с.
• Несложной конструкцией.
• Высокой кучностью боя.
• Надежностью и простотой в эксплуатации. Револьвер должен быть невосприимчив к экстремальным условиям.
• Поочередной экстракцией отстрелянных гильз. Как и стрельба самовзводом, так и одновременное экстрагирование, по мнению оружейников, влечет за собой усложнение конструкции револьвера и избыточный расход боеприпасов. Следовательно, производство пистолетов будет более трудоемким и затребует больших финансовых вложений. Цена готового изделия для потребителя также повысится.
• Наличием прицельных приспособлений, рассчитанных для стрельбы на дистанции не менее 35 метров.
• Использующих патронов с бездымным порохом и оболочечными пулями во фланцевых латунных гильзах.

Конкурс

Основным конкурентом для револьверов «Наган» 1895 года выпуска (М1892) стали похожие образцы оружия бельгийского оружейника Анри Пипера — М1889 «Байяр». Придерживаясь условий конкурса, Леон Наган уменьшил калибр М1892 с 9 мм до 7,62 мм. Кроме того, в конструкции револьвера он исключил возможность осуществлять стрельбу самовзводом. Также он изготовил два варианта барабанов, рассчитанных на шесть и семь боеприпасов. Вниманию жюри было предоставлено два образца пистолетов «Наган». Характеристики револьверов Анри Пипера уступали М1892: револьвер «Байяр» был тяжелее и имел ненадежную конструкцию. В результате он был отклонен. А на вооружение царской армии России после незначительных конструкторских доработок был принят пистолет «Наган».

Технические характеристики М1892

Револьвер, спроектированный в 1892 году, начал производится только в 1895 году. Модели присущи следующие параметры:

• Револьвер оснащен автоматическим взводным барабаном, рассчитанным на 7 боеприпасов.
• Оружие обладает начальной скоростью 272 м/с.
• Предназначается револьвер для стрельбы на дистанции до 700 метров.
• Сила боя составляет 210 Дж.
• Калибр 7,62 х 32 мм
• Скорострельность – барабан (семь патронов) освобождается в течение 20 секунд.
• Весит оружие с пустым барабаном 0,75 кг. С боеприпасами – 0,83 кг.
• Габариты револьвера составляют 234 х 114 мм.
• Револьвер обеспечивает прицельную стрельбу на дистанции до 50 метров.

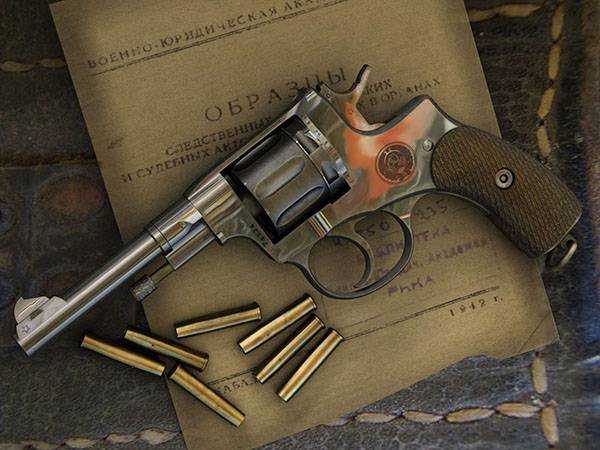

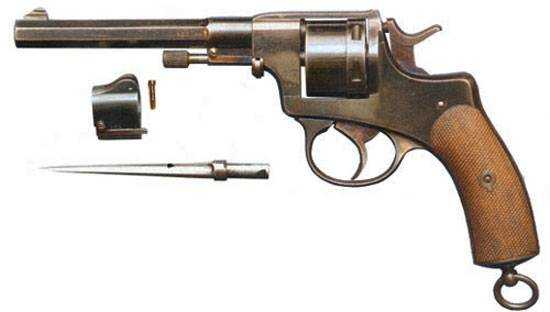

В статье представлено фото пистолета «Наган» М1892.

Что общего в моделях «Наган»?

Во всех вариантах пистолетов братьев Наган можно выделить следующие характерные конструкторские особенности:

• Каждая модификация револьвера оснащена ударно-спусковым механизмом двойного действия. Это позволяет стрелку использовать оружие, предварительно взведя курок, а также самовзводом. Исключение составляли дореволюционные модели, в которых с целью снизить расход патронов самовзводные механизмы блокировались.
• Основой револьверов является монолитная неразъемная рама.
• Открытие барабана производится за счет откинутой вбок дверцы. Однако в револьвере 1910 года выпуска данная дверца открывалась не в сторону, а назад.
• Глухая посадка револьверного ствола в раму.
• Во всех моделях используется шомпол. Перед стрельбой он скрыт в оси барабана. В ходе эксплуатации оружия шомпол используется как экстрактор: выталкивает отстрелянные гильзы.
• Рамы оснащены плоскими крышками, которые прикрывают механизм револьвера.
• Во всех моделях револьверов системы Наган барабаны используются в качестве патронника и магазина.

«Глетчер» 2012 года: травмат.

За те десятилетия, пока М1892 состоял на вооружении, он приобрел очень большую популярность. Эта модель бельгийских мастеров интересна многим любителям раритетного оружия, что и было учтено современными оружейными производителями. Так как сегодня большим спросом пользуются газовые модели, предназначенные для самозащиты, на базе боевого М1892 был создан пневматический пистолет «Наган» Gletcher NGT Black. На российский рынок оружия данный вариант поступил в 2012 году. Черный пистолет «Наган» – это на сегодняшний день одна из самых популярных газовых моделей. Производители постарались придать травматическому оружию внешнее сходство с боевым аналогом. По отзывам потребителей, массогабаритные параметры пневматического пистолета «Наган» не отличаются от М1892.

Описание газовой модели

Для газового Нагана производитель использовал силумин. Желая придать оружию эффект вороненой стали, разработчики выбрали материал черного цвета. В некоторых партиях пневматические пистолеты «Наган» имеют серебристое покрытие. Для щечек под рукоятку мастера применяют пластик, который представляет собой удачную имитацию древесины. Травматический пистолет «Наган» оснащен резервуаром с CO₂, который является источником энергии. За счет ударно-спускового механизма стрельба из газового образца возможна двумя способами:

• после предварительно взведенного курка, которую стрелок выполняет вручную;
• самовзводом.

Принцип действия

В отличие от боевого аналога, в газовом «Нагане» не предусмотрено скольжение барабана по стволу во время стрельбы. Барабан в «Глетчере» не вращается, а пребывает в недвижимом положении. За счет этого полностью исключаются утечка газа и повышается герметизация. Как и в настоящем Нагане, в травматическом варианте также возможно снятие барабана с рамки. Корпус «Глетчера» оснащен ручным предохранителем, который используется при блокировке курка и спускового крючка. Стреляет оружие стальной дробью (ВВ) с медным покрытием. Перед началом эксплуатации пуля крепится в фальшпатроне – специальном приспособлении из двух резиновых вставок, призванных предотвращать утечку газа.

Изделия NGT стреляют оригинальными боеприпасами, которые не подойдут для других аналогичных моделей. Для того чтобы произвести зарядку револьвера, стрелок должен по одному вставить в барабан патроны, вращая его при этом по часовой стрелке. Если пуля вставлена правильно, должен раздаться характерный щелчок. Барабаны в «Глетчерах» не откидные. Внутренняя часть рукоятки пистолета используется для газового баллончика. Снаружи она закрывается пластиковыми накладками.

Характеристики

Травматическому револьверу «Наган» присущи следующие характеристики:

• Вес оружия составляет 700 г.
• Пистолет предназначен для стрельбы пульками калибра 4,5 мм.
• Сила боя — 3 Дж.
• Выпущенная пуля способна развить максимальную начальную скорость до 120 м/с. Однако судя по многочисленным отзывам владельцев, после 60 выстрелов начальная скорость падает до 90 м/с.
• В качестве наполнителя для баллона используется газ СО₂.
• Револьвер используется для стрельбы на дистанции до 230 метров.

Как свидетельствуют отзывы владельцев этих травматических «Наганов», одного баллончика хватает, чтобы произвести 100-105 выстрелов. В данном параметре другие пневматические пистолеты «Глетчеру» уступают. Кроме того, для спуска самовзвода в травматическом «Нагане», в отличие от его боевого аналога, требуется меньше усилий – всего 3 кг, что повышает точность стрельбы и комфорт в эксплуатации.

Армейские модификации

На основе револьвера системы «Наган» для военнослужащих разработаны следующие специальные боевые варианты:

1. «Солдатский». В конструкции револьвера используется несамовзводный ударно-спусковой механизм.
2. «Офицерский». В данном «Нагане» предусмотрен ударно-спусковой механизм.
3. «Командирский». Эта модель является компактным вариантом револьвера: длина ствола снижена до 85 мм, рукоятка укорочена. Спроектирован в 1927 году. Серийное изготовление небольшими партиями производилось специально для ОГПУ и НКВД (25 тыс. единиц). Прекращено в 1932 году. Предназначалась модель для скрытого ношения.
4. Револьвер «Наган», использующий прибор бесшумно-пламенной стрельбы «БраМит». Данное приспособление, выполняющее функции глушителя, было разработано братьями Митиными в 1929 году. Недостаток пистолетов, оснащенными такими устройствами, заключался в том, что при стрельбе глушитель забирал часть энергии, в результате чего затвор не мог пройти весь цикл, что вело к перекосам патронов. При стрельбе из револьвера с глушителем этих недостатков не наблюдалось. Приспособления для бесшумной стрельбы были разработаны таким образом, чтобы идеально подходить для револьверных стволов. Их не нужно переделывать и адаптировать. Для фиксации устройств «БраМит» применялись специальные кронштейны. Револьверы, оснащенные этими приборами, использовались разведывательно-диверсионными подразделениями Красной Армии.

5. «Наган» WZ.30. – револьвер польского изготовления 1895 года выпуска. Серийное производство осуществлялось в течение 1930-1939 гг. в городе Радом. Было изготовлено около 20 тыс. единиц.

Модели для гражданского применения

Для любителей огнестрельного оружия представлены следующие варианты револьверов системы «Наган»:

1. ММГ. Револьвер является коллекционным и сценическим макетом-сувениром. Также может использоваться как музейный экспонат. Внешне револьверы не отличаются от боевых, однако на барабанах наганов ММГ присутствуют надписи: «уч.» Это значит, что пистолет может использоваться в учебных целях.
2. Карабин КР-22 «Сокол». Данный револьвер системы «Наган» является специальной конверсионной моделью. Длина ствола составляет 50 см. В конструкции имеется неотъемный деревянный приклад и деревянное цевье. Весит револьвер 2 кг. Серийное изготовление начато в 2010 году.
3. «Гром». Револьвер представляет собой конверсионную модель. Используется в спортивно-тренировочных целях. Пистолет предназначается для стрельбы патронами Флобера калибра 4 мм.
4. «Наган-С» ВПО-503. Данную сигнальную модель еще называют «Блеф». Сигнальный пистолет «Наган» разработан в 2006 году. Производится на Вятско-Полянском заводе «Молот». Там же осуществляется хранение боевых револьверов на специальных складах и их дальнейшая переделка. Из-за своеобразной конструкции (наличие расточенного ствола и заглушки в казеннике) сигнальный пистолет «Наган-С» переделать в боевое оружие невозможно. Внешне сигнальная модель идентична своему боевому аналогу. Стартовые пистолеты «Наган» разбираются и обслуживаются точно так же, как и настоящие. Для рамок револьверов характерно наличие фабричных номеров и контрольных клемм. Выпускать пистолеты системы Наган начали рабочие Ижевского оружейного завода. В устройство были внесены следующие конструкторские изменения:

• поменяли форму заглушки в казенной части ствола;
• уменьшили диаметр расточки стволов;
• удалили заводские номера и контрольные клеммы с рамок и барабанов револьверов;
• перестали фрезеровать рамки казенных частей ствола;
• камеры в барабанах не содержат запрессованных втулок под патрон «Жевело». Для установки используется специальная резьба;

• револьвер комплектуется протиркой и двухсторонней отверткой.

5. МР-313. В 2008 году было прекращено серийное изготовление револьверов на заводе «Молот».

6. Р-2. Револьвер системы «Наган» является усовершенствованной моделью «Блефа» и МР-313. Пистолет выпускается на машиностроительном заводе в Ижевске. Для конструкции данной спортивной модели характерно:

• Наличие специального штифта, который используется в качестве заглушки. Он вставлен в револьверный ствол с правой стороны через раму. То место, в котором осуществлена вставка штифта, рабочие завода тщательно заварили и зашлифовали. Благодаря этому стартовая модель выглядит очень аутентично. Кроме того, разработчики решили сохранить нарезы в стволе.
• Рассверленные барабаны оснащены стандартными вставками под патроны «Жевело».

Заключение

К револьверам системы «Наган» в России, как и в других странах СНГ, отношение неоднозначное. Поскольку данное оружие вплоть до 1950-х годов преимущественно использовалось сотрудниками репрессивных органов, у некоторых пользователей его название вызывает негативные ассоциации.

www.syl.ru

История оружия: простой и надёжный револьвер Наган

Револьвер системы Нагана давно стал легендой. Причин популярности этого личного оружия было много. Но самая, пожалуй, главная — его безотказность и эффективность в ближнем бою…

Барабанный переворот в военном деле

В советское время слово «наган» стало синонимом для самого понятия револьвера. В советской дворовой песне 70-х годов «Три ковбоя» говорится «Трое верных друзей, три ножа, три нагана…» Хотя на самом деле труженики американского степного скотоводства все же предпочитали европейскому оружию более крупнокалиберные «кольты» и «смит-вессоны» от отечественного производителя. Именно с этими кольтами российская армия столкнулась впервые на поле боя в Крымскую войну 1853-1856 годов. И знакомство это сопровождалось многочисленными жертвами. Револьверы тогда были капсюльные, что серьезно снижало их скорострельность. Но даже в таком варианте многозарядные «короткостволы» выглядели весьма внушительным оружием ближнего боя на фоне однозарядных пистолетов.

Воспоминания офицеров английских и французских ветеранов Крыма изобилуют сценами, где они расстреливают своих противников едва ли не пачками. Без привычного бахвальства тут, видимо, не обошлось. Но все же урон скорострельные револьверы наносили немалый. Надо еще иметь в виду, что при тогдашнем построении в сомкнутых порядках не нужно было быть особо метким стрелком, чтобы поражать цели в плотной шеренге.

Впрочем, у русских офицеров револьверы тоже были — те же кольты, произведенные по патенту на Тульском и Ижевском императорских оружейных заводах и в Гельсингфорсе, капсюльные револьверы Адамса и других систем. Только это новое оружие господам офицерам в большинстве случаев приходилось покупать за собственные деньги. При весьма скромном жалованье тогдашнего поручика это было далеко не всем по карману. Вот и вели они в атаку своих «чудо-богатырей», подняв над головой казенную саблю. Как ни удивительно, но и после проигранной Крымской войны на вооружении царской армии в большинстве своем оставались заряжаемые с дула пистолеты. В Отдельный корпус жандармов в 1860-х годах стали поступать шпилечные револьверы Лефоше.

С изобретением унитарного патрона с металлической гильзой, сначала шпилечного, а затем кругового и центрального боя, револьверы поднялись на новый уровень.

Но вскоре начались реформы прогрессивного военного министра Дмитрия Милютина. В российской армии револьвер впервые был официально принят на вооружение в 1871 году. Им стал 4,2-линейный револьвер системы Смит-Вессона. Россия стала первой страной в мире, принявшей на вооружение револьверы центрального боя. На международной выставке в Вене в 1873 году эта русская модель американского револьвера была удостоена золотой медали. Производился «смит-вессон» для российской армии в США. В 1872 и в 1880 годах револьвер был модернизирован. Но вскоре и эта модель Смит-Вессона безнадежно устарела.

Во всем виноват прогресс прикладной военной химии. Дело в том, что в 1884 году появляется бездымный порох. Собственно говоря, по отношению к прежнему, «дымному» пороху из смеси селитры, серы и угля, это было принципиально новое метательное взрывчатое вещество. Полученный из нитроцеллюлозы бездымный порох был значительно мощнее, что позволило уменьшить калибр ручного оружия при снижении его массы и габаритов. Стреляющий, словно пушка, с облаком порохового дыма Смит-Вессон калибра 10,67 мм стал слишком громоздким и архаичным.

Наган для императора

В России был объявлен конкурс на новый армейский револьвер. Требования были жесткие — например, выстрел на дистанции до 50 шагов должен был останавливать лошадь. Сколько лошадок было загублено на испытании, история умалчивает. Предъявлялись и такие разумные условия, как высокая пробивная способность пули, кучность при стрельбе, совпадение калибра и нарезки ствола с недавно принятой 3-линейной винтовкой Мосина, небольшая масса, простота, надежность и технологичность в изготовлении. Но были и такие требования, как отказ от механизмов самовзводной стрельбы и одновременного экстрагирования гильз — высший генералитет императорской армии очень боялся большого «расхода боеприпасов».

В финальной «дуэли» сошлись «стволы» двух бельгийских оружейников — Леона Нагана и Генри Пипера. Конкурс выиграл револьвер Леона Нагана. Злые языки поговаривали, что не в последнюю очередь благодаря давним связям в российском военном министерстве. Но его модель действительно отвечала всем вышеизложенным требованиям. Револьвер Пипера «Байард» был более скорострельным. Но именно поэтому, а также и потому, что имел устройство для автоматического выброса гильз, «Байард» и был отвергнут — как слишком сложный и ненадежный. Кстати говоря, предотвращение прорыва пороховых газов с помощью подачи дульца гильзы в ствол было заимствовано Наганом все же у револьверов Пипера.

Также револьвер Нагана заранее уже имел ухудшенный вариант — без самовзвода, разработанный еще ранее по требованию бельгийского военного ведомства. Российская же оружейная комиссия генерала Чагина намеревалась принять образец именно с такой сниженной скорострельностью. И только благодаря настояниям участвовавших в испытаниях офицеров удалось добиться принятия хотя бы двух образцов: «офицерского» самовзводного нагана и «солдатского» варианта, где перед каждым выстрелом курок приходилось взводить отдельно.

Револьвер и революция — почти синонимы

Впервые наган был применен в российской армии в боевых условиях при подавлении «боксерского восстания» в Китае в 1900 году. Далее револьвер участвовал в Русско-японской войне. К началу революции 1905 года служащие полиции еще не были полностью перевооружены наганами и сохраняли значительное количество устаревших «смит-вессонов». Со «смитами» и с еще более маломощными гражданскими «бульдогами» начинали борьбу с полицией и боевики различных революционных партий. Однако последние значительно быстрее, чем чины МВД, перешли на более современные автоматические пистолеты и револьверы.

Наибольшей популярностью у членов боевых революционных дружин пользовались «браунинги». Но наиболее опытные из них носили два ствола — скорострельный автоматический пистолет и надежный наган. В случае отказа «автоматики» револьвер выручал всегда. Так, Николай Комаров в своих воспоминаниях описывает сцену перестрелки с конвоем в Екатеринославе в 1906 году, когда группа эсеровских боевиков отбивала арестантов. У Комарова «соскочила каретка» парабеллума, и тогда он достал запасной наган. Наганы применялись дружинниками и на баррикадах Красной Пресни в декабрьских боях 1905 года.

Характерно, что старые наставления предполагали стрельбу из нагана не с вытянутой руки, а с полусогнутой в локте.

В Первую мировую войну наган оставался основным личным оружием русских офицеров, хотя некоторые закупали за свой кошт и автоматические пистолеты — «браунинги», «маузеры», «кольты». Оружие схожего типа, 8-мм револьвер Раста-Гассера, использовалось и в армии Австро-Венгрии.

Основные характеристики револьвера Наган:
Масса, кг:
— 0,795 (без патронов)
— 0,880 (снаряжённый)
Длина, мм: 220
Длина ствола, мм: 114 (число нарезов — 4)
Патрон: 7,62×38 мм Наган
Принципы работы: ударно-спусковой механизм двойного действия
Скорострельность: 7 выстрелов за 15—20 сек
Начальная скорость пули, м/с: 272
Прицельная дальность стрельбы, м: 50
Максимальная дальность стрельбы, м: 100—150 м
Вид боепитания: барабан на 7 патронов
Прицел: целик с прицельной прорезью на верхней части рамы, мушка на передней части ствола.

В 1917 году револьвер наган стал символом революции. «Револьвер» и «революция» — слова то, в общем-то, однокоренные. В револьвере переворачивается барабан, в революции — социальные отношения. Свою «революционную» популярность наган приобрел не в последнюю очередь благодаря тому, что к этому времени в России было выпущено около миллиона револьверов этой системы. В условиях специфики и хаоса гражданской войны такие качества нагана, как простота, надежность, неприхотливость в обслуживании и ремонте, технологичность в изготовлении, оказались весьма востребованными.

С учетом того, что ряды вооруженных формирований по все стороны фронта пополняло множество людей, не имевших зачастую ни военной подготовки, ни общего образования и технических знаний, несложный револьвер был для них как нельзя кстати. Особую популярность он снискал и в 20-е годы, как среди работников ЧК и милиции, так и среди их противников — многочисленных повстанцев и преступного элемента. Наган можно было долго прятать в тайниках под полом или стрехой хаты — и достав в нужный момент, тут же пустить в дело.

Наган против «третьего рейха»

В РККА был принят только «офицерский» вариант нагана — с самовзводом. Несмотря на поступление на вооружение в 1933 году автоматического пистолета ТТ, 7,62-мм револьвер системы Нагана продолжал и далее свою службу в Красной Армии. Как известно, до войны стрельбе из личного оружия здесь уделялось большое внимание. В частности, подготовка красноармейцев роты особого назначения коменданта Кремля в начале 30-х годов включала в себя следующее упражнение по обучению стрельбе при повышенной физической нагрузке — боец пробегал круг в несколько сот метров, затем производил выстрел из нагана в мишень, опять бежал круг — и снова стрелял…

Револьвер наган прошел всю Великую Отечественную войну, оставаясь на вооружении Советской Армии до 1945 года.

Многие опытные фронтовые офицеры предпочитали именно наган. Он имел ряд преимуществ — не давал задержек, всегда был готов к стрельбе, в случае осечки патрона из него легко было произвести следующий выстрел. Но самое главное преимущество, по воспоминаниям фронтовиков — это высокая меткость стрельбы из нагана. Прикладистый, с удобной рукояткой и удачным центром тяжести, наган всегда давал высокую кучность. В отличие от ТТ, с его подвижным и смещающимся при выстреле стволом. Наган также не страшно было уронить в окопную грязь или песок.

Особо удобен наган был в быстротечных рукопашных схватках, когда противник мог появиться с любой стороны. Компоновка нагана позволяла быстро управлять этим оружием, удобно было вести из него и интуитивную стрельбу, наводить револьвер по стволу.

Серьезными недостатками револьвера было медленная перезарядка и значительное кистевое усилие при стрельбе с самовзводом.

До последнего времени наган оставался на вооружении службы военизированной охраны, работников почты, банков и т.д.

/Константин Георгиев, topwar.ru/

army-news.ru

Укороченный Наган (Россия / СССР)

Укороченный Наган (Россия / СССР)

Укороченный револьвер 1925 года выпуска

На основе стандартного револьвера системы Нагана образца 1895 года для некоторых категорий сотрудников полиции в 1912–1914 гг. на Императорском Тульском оружейном заводе разработали компактную версию базовой модели, взяв за основу револьвер офицерского образца с ударно-спусковым механизмом двойного действия. Это оружие обозначалось в документах как «Укороченный револьвер». Позднее стали использоваться неофициальные наименования «Укороченный Наган» и «Наган для НКВД». До октябрьского переворота успели выпустить лишь небольшое количество револьверов Нагана данной модификации. Такие револьверы для полиции были значительно более удобны и менее обременительны в ношении, чем стандартные армейские, не говоря уже о их скрытом ношении. После Октябрьского переворота укороченные револьверы начали снова собирать на Тульском оружейном заводе, но уже не носившим имени «Императорский», в 1923 году, в эпоху геноцида русского населения во время большевистских репрессий Красного террора.

В связи с заказами, поступавшими на завод от милиции и таможенного управления, ТОЗ приступил к сборке укороченных Наганов. При этом использовались пригодные части бракованных стандартных револьверов, как это делалось еще при царе для сборки компактных Наганов для полиции. В результате, для сотрудников милиции 26 июня 1923 года было разрешено изготовить 5000 таких револьверов, называвшихся в документах «револьвер облегченного типа». Однако первые укороченные револьверы были собраны только в мае 1924 года, первая партия состояла из 200 штук. Общее количество изготовленных за весь 1924 год укороченных Наганов составило 1436 экземпляров. Длина ствола укороченного револьвера составляла 85 мм, общая длина — 202 мм, длина прицельной линии — 124 мм, высота — 115 мм, масса без патронов — 760 г, масса с патронами — 810 г. Эти револьверы поставлялись оперативникам НКВД и ОГПУ, сотрудникам милиции и таможенного управления Наркомвнешторга.

Укороченный Наган отличается от стандартного, кроме размеров, скрытым под щечкой рукоятки винтом пружины дверцы и соединительным винтом, а так же еще рядом заметных на фото деталей.

В следующем 1925 году на ТОЗ поступил новый заказ, по которому должно быть собрано 8000 укороченных револьверов для сотрудников милиции РСФСР. Но вновь требуемое количество изготовлено не было, за весь 1925 год ТОЗ выпустил 4571 укороченный револьвер. В 1926 году компактных револьверов было собрано еще меньше, но точное их количество не известно. За 1927–1928 гг. укороченные револьверы составили 36% от всего объема изготовленных револьверов Нагана. В частности, в 1927 году в соответствии с заказом почтовой службы СССР собрали 2251 укороченный Наган. Так же в 1927 году укороченные Наганы поставлялись в ОГПУ города Тулы. Примечательным эпизодом в истории этих револьверов является изготовление в том же 1927 г. девяти экземпляров укороченных Наганов для «Союза безбожников» — добровольной общественной организации друзей советской газеты «Безбожник».

Внутри укороченный револьвер отличается по форме боевой пружины, ее крепления, а так же гнезда в рамке для ввинчивания соединительного винта над верхним пером боевой пружины.

Как часть первого пятилетнего плана развития народного хозяйства СССР, принятого в 1928, на период с 1929 по 1933 гг., в 1928–1929 гг. должно было быть выпущено 9375 укороченных револьверов. После чего по планам должно было изготавливаться по 6000 таких револьверов в год. Полигонные испытания укороченных Наганов были начаты в конце 1929 года. Главной задачей этих испытаний было выявление возможности замены стандартных револьверов системы Нагана, состоявших на вооружении армии и флота, на револьверы с укороченными стволом и рукояткой. На точность и кучность стрельбы испытывались револьверы с длиной ствола 90 и 95 мм. Первые стрельбы прошли на стрельбище ружейно-пулеметного треста 11 октября 1912 года. Укороченные Наганы продемонстрировали как хорошую точность, так и хорошую кучность стрельбы.

Повторные стрельбы из револьверов с длиной стола 90 и 95 мм, а так же револьвера со 100 мм стволом, прошли на Научно-испытательном оружейном полигоне 11 января 1930 года. В стрельбах участвовало по три револьвера каждой модификации. Результат оказался неожиданным. Лучшая кучность стрельбы оказалась у револьверов с самыми короткими стволами. Комиссией была отмечена более короткая общая длина револьвера с 90 мм стволом, меньшая высота и масса, по сравнению со стандартным Наганом, делавшие укороченный револьвер более предпочтительным по удобству в ношении. Кроме меньшей длины ствола и рукоятки, а так же меньшего веса, укороченный револьвер отличался от стандартного 7,62-мм револьвера Наган обр. 1895 г. несколько иной последовательностью разборки и сборки. В результатах испытаний говорится о том, что укорочение длины ствола до 90 мм не влияет на точность и кучность стрельбы, в то же время укороченная рукоять так же удобно удерживается, как и стандартная.

Укороченный револьвер Нагана в сравнении со стандартным 7,62-мм револьвером Наган обр. 1895 г.

Заключительные испытания проводились на станции Осовиахим в мае 1930 года, для участия в которых ТОЗ поставил два револьвера со стволами стандартной длины 114 мм — №25230 и №24270, три с укороченными до 85 мм стволами — №5589, №5699, №6071, и три револьвера со стволами длиной 90 мм — №5573, №5877, №6536. Результаты испытаний выявили независимость кучности стрельбы от длины ствола на дистанции 25 метров. Однако на дистанции 50 метров кучность стрельбы резко уменьшалась у образцов с более короткими стволами. К сожалению, этот фактор оказался решающим для членов комиссии. Шестая секция Научно-технического комитета (НТК) Артиллерийского управления 17 июля 1930 года постановила отказаться от укороченных револьверов и далее осуществлять выпуск только револьверов со стандартной длиной ствола, равной 114 мм.

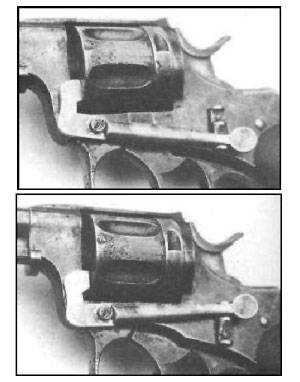

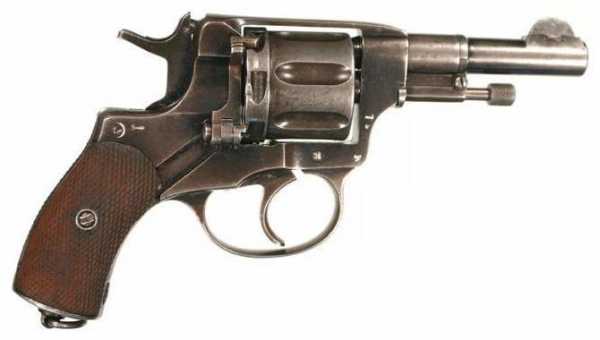

На этом фото хорошо заметны такие отличия укороченного револьвера, как скос задней грани верхней части курка, не возвышающийся над верхней стенкой рамки целик и более короткий спусковой крючок несколько иной формы.

В результате этой досадной недальновидности и узкости мышления чиновников того времени в 1930 году выпуск укороченных Наганов прекратили. Была утрачена возможность наладить крупносерийное производство самой удобной модификации револьвера системы Нагана образца 1895 года. Укороченный револьвер отлично подходил как для открытого, так и для скрытого ношения, без какого-либо ухудшения боевых и служебно-эксплуатационных качеств. Он был легким и небольшим, за счет чего удобным и незаметным в ношении за поясом или в кармане пальто, как это практиковалось в довоенные и даже послевоенные годы. Полукруглая мушка не могла при быстром извлечении револьвера зацепиться за одежду. Барабан снаряжался все теми же семью патронами, меньшая длина рукоятки не вызывала существенного дискомфорта при удержании, а как показали испытания, кучность стрельбы короткого ствола не уступала стандартному даже на максимальной для револьверов и пистолетов дистанции в 25 метров.

Но погоня за кучностью на запредельной в боевой обстановке для личного короткоствольного оружия дистанции свела на нет все преимущества укороченного револьвера. Всего в период с 1924 по 1930 гг. было изготовлено 25000 экземпляров. В настоящее время Укороченный Наган является коллекционной редкостью, а на гражданском рынке оружия достаточно большое распространение получили реплики, переделанные из стандартных револьверов, изготовленных как в Российской Империи, так и в пострусское советское время. Искусные реплики можно отличить от подлинников по форме боевой пружины, ее крепления и гнезда в рамке для ввинчивания соединительного винта над верхним пером боевой пружины. Кроме боевых реплик на рынке оружия США и Европы, в России встречаются кустарно изготавливаемые реплики укороченных Наганов из сигнальных револьверов Наган-С, МР-313 и Р-2, в свою очередь выполненных из боевых револьверов Наган.

Технические характеристики

Калибр: 7,62×38R (7,62-мм Револьверный патрон)
Длина оружия: 202 мм
Длина ствола: 85 мм
Высота оружия: 115 мм
Ширина оружия: 40 мм
Масса без патронов: 760 г
Емкость магазина: 7 патронов

Револьверы

www.armoury-online.ru

простой и надёжный » Военное обозрение

Револьвер системы Нагана давно стал легендой. Причин популярности этого личного оружия было много. Но самая, пожалуй, главная — его безотказность и эффективность в ближнем бою…

Барабанный переворот в военном деле

В советское время слово «наган» стало синонимом для самого понятия револьвера. В советской дворовой песне 70-х годов «Три ковбоя» говорится «Трое верных друзей, три ножа, три нагана…» Хотя на самом деле труженики американского степного скотоводства все же предпочитали европейскому оружию более крупнокалиберные «кольты» и «смит-вессоны» от отечественного производителя. Именно с этими кольтами российская армия столкнулась впервые на поле боя в Крымскую войну 1853-1856 годов. И знакомство это сопровождалось многочисленными жертвами. Револьверы тогда были капсюльные, что серьезно снижало их скорострельность. Но даже в таком варианте многозарядные «короткостволы» выглядели весьма внушительным оружием ближнего боя на фоне однозарядных пистолетов. Воспоминания офицеров английских и французских ветеранов Крыма изобилуют сценами, где они расстреливают своих противников едва ли не пачками. Без привычного бахвальства тут, видимо, не обошлось. Но все же урон скорострельные револьверы наносили немалый. Надо еще иметь в виду, что при тогдашнем построении в сомкнутых порядках не нужно было быть особо метким стрелком, чтобы поражать цели в плотной шеренге.

Впрочем, у русских офицеров револьверы тоже были — те же кольты, произведенные по патенту на Тульском и Ижевском императорских оружейных заводах и в Гельсингфорсе, капсюльные револьверы Адамса и других систем. Только это новое оружие господам офицерам в большинстве случаев приходилось покупать за собственные деньги. При весьма скромном жалованье тогдашнего поручика это было далеко не всем по карману. Вот и вели они в атаку своих «чудо-богатырей», подняв над головой казенную саблю. Как ни удивительно, но и после проигранной Крымской войны на вооружении царской армии в большинстве своем оставались заряжаемые с дула пистолеты. В Отдельный корпус жандармов в 1860-х годах стали поступать шпилечные револьверы Лефоше.

С изобретением унитарного патрона с металлической гильзой, сначала шпилечного, а затем кругового и центрального боя, револьверы поднялись на новый уровень.

Но вскоре начались реформы прогрессивного военного министра Дмитрия Милютина. В российской армии револьвер впервые был официально принят на вооружение в 1871 году. Им стал 4,2-линейный револьвер системы Смит-Вессона. Россия стала первой страной в мире, принявшей на вооружение револьверы центрального боя. На международной выставке в Вене в 1873 году эта русская модель американского револьвера была удостоена золотой медали. Производился «смит-вессон» для российской армии в США. В 1872 и в 1880 годах револьвер был модернизирован. Но вскоре и эта модель Смит-Вессона безнадежно устарела.
Во всем виноват прогресс прикладной военной химии. Дело в том, что в 1884 году появляется бездымный порох. Собственно говоря, по отношению к прежнему, «дымному» пороху из смеси селитры, серы и угля, это было принципиально новое метательное взрывчатое вещество. Полученный из нитроцеллюлозы бездымный порох был значительно мощнее, что позволило уменьшить калибр ручного оружия при снижении его массы и габаритов. Стреляющий, словно пушка, с облаком порохового дыма Смит-Вессон калибра 10,67 мм стал слишком громоздким и архаичным.

Наган для императора

В России был объявлен конкурс на новый армейский револьвер. Требования были жесткие — например, выстрел на дистанции до 50 шагов должен был останавливать лошадь. Сколько лошадок было загублено на испытании, история умалчивает. Предъявлялись и такие разумные условия, как высокая пробивная способность пули, кучность при стрельбе, совпадение калибра и нарезки ствола с недавно принятой 3-линейной винтовкой Мосина, небольшая масса, простота, надежность и технологичность в изготовлении. Но были и такие требования, как отказ от механизмов самовзводной стрельбы и одновременного экстрагирования гильз — высший генералитет императорской армии очень боялся большого «расхода боеприпасов».

В финальной «дуэли» сошлись «стволы» двух бельгийских оружейников — Леона Нагана и Генри Пипера. Конкурс выиграл револьвер Леона Нагана. Злые языки поговаривали, что не в последнюю очередь благодаря давним связям в российском военном министерстве. Но его модель действительно отвечала всем вышеизложенным требованиям. Револьвер Пипера «Байард» был более скорострельным. Но именно поэтому, а также и потому, что имел устройство для автоматического выброса гильз, «Байард» и был отвергнут — как слишком сложный и ненадежный. Кстати говоря, предотвращение прорыва пороховых газов с помощью подачи дульца гильзы в ствол было заимствовано Наганом все же у револьверов Пипера.

Также револьвер Нагана заранее уже имел ухудшенный вариант — без самовзвода, разработанный еще ранее по требованию бельгийского военного ведомства. Российская же оружейная комиссия генерала Чагина намеревалась принять образец именно с такой сниженной скорострельностью. И только благодаря настояниям участвовавших в испытаниях офицеров удалось добиться принятия хотя бы двух образцов: «офицерского» самовзводного нагана и «солдатского» варианта, где перед каждым выстрелом курок приходилось взводить отдельно.

Револьвер и революция — почти синонимы

Впервые наган был применен в российской армии в боевых условиях при подавлении «боксерского восстания» в Китае в 1900 году. Далее револьвер участвовал в Русско-японской войне. К началу революции 1905 года служащие полиции еще не были полностью перевооружены наганами и сохраняли значительное количество устаревших «смит-вессонов». Со «смитами» и с еще более маломощными гражданскими «бульдогами» начинали борьбу с полицией и боевики различных революционных партий. Однако последние значительно быстрее, чем чины МВД, перешли на более современные автоматические пистолеты и револьверы. Наибольшей популярностью у членов боевых революционных дружин пользовались «браунинги». Но наиболее опытные из них носили два ствола — скорострельный автоматический пистолет и надежный наган. В случае отказа «автоматики» револьвер выручал всегда. Так, Николай Комаров в своих воспоминаниях описывает сцену перестрелки с конвоем в Екатеринославе в 1906 году, когда группа эсеровских боевиков отбивала арестантов. У Комарова «соскочила каретка» парабеллума, и тогда он достал запасной наган. Наганы применялись дружинниками и на баррикадах Красной Пресни в декабрьских боях 1905 года.

Характерно, что старые наставления предполагали стрельбу из нагана не с вытянутой руки, а с полусогнутой в локте.

В Первую мировую войну наган оставался основным личным оружием русских офицеров, хотя некоторые закупали за свой кошт и автоматические пистолеты — «браунинги», «маузеры», «кольты». Оружие схожего типа, 8-мм револьвер Раста-Гассера, использовалось и в армии Австро-Венгрии.

В 1917 году револьвер наган стал символом революции. «Револьвер» и «революция» — слова то, в общем-то, однокоренные. В револьвере переворачивается барабан, в революции — социальные отношения. Свою «революционную» популярность наган приобрел не в последнюю очередь благодаря тому, что к этому времени в России было выпущено около миллиона револьверов этой системы. В условиях специфики и хаоса гражданской войны такие качества нагана, как простота, надежность, неприхотливость в обслуживании и ремонте, технологичность в изготовлении, оказались весьма востребованными. С учетом того, что ряды вооруженных формирований по все стороны фронта пополняло множество людей, не имевших зачастую ни военной подготовки, ни общего образования и технических знаний, несложный револьвер был для них как нельзя кстати. Особую популярность он снискал и в 20-е годы, как среди работников ЧК и милиции, так и среди их противников — многочисленных повстанцев и преступного элемента. Наган можно было долго прятать в тайниках под полом или стрехой хаты — и достав в нужный момент, тут же пустить в дело.

Наган против «третьего рейха»

В РККА был принят только «офицерский» вариант нагана — с самовзводом. Несмотря на поступление на вооружение в 1933 году автоматического пистолета ТТ, 7,62-мм револьвер системы Нагана продолжал и далее свою службу в Красной Армии. Как известно, до войны стрельбе из личного оружия здесь уделялось большое внимание. В частности, подготовка красноармейцев роты особого назначения коменданта Кремля в начале 30-х годов включала в себя следующее упражнение по обучению стрельбе при повышенной физической нагрузке — боец пробегал круг в несколько сот метров, затем производил выстрел из нагана в мишень, опять бежал круг — и снова стрелял…

К сожалению, этот револьвер применялся не только на поле боя — сотрудники НКВД чаще всего использовали именно наган…

Револьвер наган прошел всю Великую Отечественную войну, оставаясь на вооружении Советской Армии до 1945 года.

Многие опытные фронтовые офицеры предпочитали именно наган. Он имел ряд преимуществ — не давал задержек, всегда был готов к стрельбе, в случае осечки патрона из него легко было произвести следующий выстрел. Но самое главное преимущество, по воспоминаниям фронтовиков — это высокая меткость стрельбы из нагана. Прикладистый, с удобной рукояткой и удачным центром тяжести, наган всегда давал высокую кучность. В отличие от ТТ, с его подвижным и смещающимся при выстреле стволом. Наган также не страшно было уронить в окопную грязь или песок.

Особо удобен наган был в быстротечных рукопашных схватках, когда противник мог появиться с любой стороны. Компоновка нагана позволяла быстро управлять этим оружием, удобно было вести из него и интуитивную стрельбу, наводить револьвер по стволу.

Серьезными недостатками револьвера было медленная перезарядка и значительное кистевое усилие при стрельбе с самовзводом.

До последнего времени наган оставался на вооружении службы военизированной охраны, работников почты, банков и т.д.

topwar.ru

Револьвер «Наган» | Военное оружие и армии Мира

В 1891 году военный министр Российской Империи отдал приказ Главному артиллерийскому управлению начать разработку нового револьвера под патрон с бездымным порохом. Револьвер должен был иметь такой же калибр (но не патрон), как у только что принятой на вооружение винтовки Мосина, то есть 3 линии (одна линия — одна десятая дюйма, или 2.54 мм. три линии — 7.62 мм) и барабан на семь патронов. Оболочечная пуля должна была «на расстоянии до 50 шагов останавливать лошадь», пробивать 4-5-дюймовые доски.

«БЕЛЬГИЕЦ» НА РУССКОЙ СЛУЖБЕ

В конкурсе приняли участие зарубежные и отечественные конструкторы, но главным претендентом оказался бельгиец Леон Наган (Nagant). Образец Нагана был принят на вооружение «высочайшим» указом от 13 мая 1895 года в двух вариантах: офицерском и солдатском, -наган» стал первым в России единым образцом личного оружия, принятым как для солдат, так и для офицеров всех родов войск, а также для полиции. Отдельного корпуса жандармов. Отдельного корпуса пограничной стражи. Первые заказы на револьверы передали льежской мануфактуре Нагана, но уже в 1898 году собственное производство начал Императорский Тульский оружейный завод. Выпуск патронов к револьверу «Наган» развернули сначала Петербургский, затем Тульский патронный заводы.

УСТРОЙСТВО РЕВОЛЬВЕРА

Револьвер разработан под патрон оригинальной конструкции: дульце цилиндрической гильзы перекрывало пулю и спереди переходило на конус. Характерной особенностью револьвера было смещение барабана вдоль оси на 2 мм с помощью собачки, шарнирно связанной со спусковым крючком, и подвижного казенника. Барабан надвигался каморой на пенек ствола, гильза передним срезом входила в уширение канала ствола, что гарантировало соосность каморы и ствола. При выстреле дульце гильзы, прижимаясь давлением пороховых газов к стенкам каморы и ствола, перекрывало зазор между ними, обеспечивая хорошую обтюрацию пороховых газов.

Ударно-спусковой механизм револьвера — с открытым курком и двуперой пластинчатой боевой пружиной. Курок выполнен заодно с бойком. Взвод и спуск курка, поворот и смещение барабана требовали большого хода спуска и усилия на спусковом крючке при стрельбе самовзводом, но при некоторой тренировке барабан расстреливался за 3-4 секунды. «Солдатский» вариант револьвера, в отличие от «офицерского», имел особую деталь, препятствовавшую самовзводу. Кроме фактора ухудшения меткости при стрельбе самовзводом, было опасение напрасного и «слишком быстрого расходования нижними чинами патронов» в бою. Разряжание и заряжание 6арабана производилось через откидываемую в сторону дверцу с правой стороны рамки. Стреляные гильзы извлекались по одной нажатием на головку шомпола-экстрактора, помещенного в шомпольной трубке, укрепленной на стволе. Наполнение камор патронами также производилось поочередно. Наклон рукоятки и баланс обеспечивали удобное удержание револьвера, а цельная рамка, винтовое крепление ствола, простота конструкции — надежность и прочность.

ПРОИЗВОДСТВО И СЛУЖБА

Первое боевое применение «3-линейного револьвера обр. 1895 г. системы Нагана» имело место в 1900-1901 годах в ходе подавления «боксерского» восстания в Китае. В 1904-1905 годах «Наган» показал свои боевые качества в ходе русско-японской войны. К 20 июля 1914 года русская армия располагала 424 434 револьверами обр. 1895 г. Первая мировая война потребовала резкого роста производства личного оружия. В 1914 году ПТОЗ выпустил 76 000 револьверов, за 1915-1917 годы 387 042. В ходе Первой мировой и последующей Гражданской войн «Наган» показал себя как оружие надежное и достаточно меткое. В РККА был принят самовзводный вариант «Нагана». Выпуск «солдатского» несамовзводного образца прекратили уже в 1922 году. Несмотря на активные работы по перевооружению армии самозарядным пистолетом.

«Наган» продолжал свою службу в РККА долгие годы. В 1930 году он прошел модернизацию. В частности, треугольная прорезь целика была заменена полукруглой, полукруглая мушка получила «скос» в верхней части с целью исключить блики в сторону прицела. Главной проблемой «Нагана», с точки зрения боевых качеств, оставалась длительность перезаряжания, а в производстве — широкое использование механической обработки и ручной доводки деталей. Всего в 1932-1941 годах модернизированных револьверов выпустили более 700 000 штук. В годы Великой Отечественной войны производство «Наганов» вели в Туле и в Ижевске. В 1941 году выпущено 118453 револьвера, в 1942-м — из-за прекращения производства в Туле — всего 15 485. В 1943 году выпуск револьверов стал расти и продолжался вплоть до 1945 года.

После войны «Наган» некоторое время использовался милицией. Пожалуй, дольше всего продержался он у вооруженной охраны (ВОХР), использовавшей «наганы» до 1990-х годов, и инкассаторов. «Наганы» выдавались также гражданским специалистам, перевозившим секретную документацию, ценную аппаратуру и т. д.

Оставить эмоцию

Нравится Тронуло Ха-Ха Ого Печаль Злюсь

    5118

warfor.me
