152-мм буксируемая гаубица Мста-Б (2А65)
152-мм гаубицу «Мста-Б» (индекс ГРАУ — 2А65) можно считать последней в длинном ряду послевоенных полевых гаубиц советской разработки. В то же время известно о ней гораздо меньше, чем о 152-мм самоходной гаубице 2С19 «Мста-С», можно сказать, что буксируемый вариант находится в тени самоходной установки. При этом и 2С19 «Мста-С» (принята на вооружение в 1989 году), и буксируемая гаубица 2А65 «Мста-Б» (принята на вооружение в 1986 году) являлись наиболее современными орудиями полевой артиллерии Советской Армии, а теперь и российской.
Обе артсистемы по-прежнему находятся на вооружении и активно эксплуатируются. Артиллерийские части обеих систем (2А64 и 2А65 соответственно) обладают одинаковой конструкцией, отличие лишь в наличии у 2А64 эжектора для удаления пороховых газов из канала ствола после совершения выстрела. Серийное производство буксируемого варианта началось в 1987 году. В настоящее время 152-мм гаубица Мста-Б находится на вооружении российской армии, а также ряда стран постсоветского пространства — Белоруссии, Казахстана, Грузии и Украины. Гаубицы успели повоевать во время второй чеченской войны, а также вооруженного конфликта на востоке Украины на территории Донбасса. Также артиллерийские системы используются в Ираке, были закуплены у России правительством страны для борьбы с ИГИЛ и в Сирии.
Буксируемая гаубица Мста-Б
В середине 1970-х годов в Советском Союзе почти одновременно с НАТО осознали необходимость коренной модернизации артиллерийских систем и перехода к единому калибру в армейском и дивизионном звене сухопутных войск. В перспективе место орудий калибра 120, 130, 152, 180 и 203 мм должна была занять единая артиллерийская система калибра 152 мм раздельно-гильзового заряжания, разрабатываемая в буксируемом и самоходном вариантах, с унифицированным набором используемых боеприпасов. Такой артиллерийской системой и должна была стать новая гаубица «Мста», которая разрабатывалась с 1976 года под руководством главного конструктора Г. И. Сергеева. Работы по созданию новой артиллерийской системы велись в ОКБ ПО «Баррикады» (сегодня ЦКБ «Титан») в городе Волгоград.
Согласно техническому заданию, полученному от военных, гаубица «Мста» должна была предназначаться для уничтожения средств доставки тактических ядерных зарядов, минометных, артиллерийских и ракетных батарей, разрушения полевых фортификационных и других оборонительных сооружений, командных пунктов и пунктов управления, средств противовоздушной и противоракетной обороны, танков и других бронированных целей, живой силы и огневых средств противника. Дальность ведения огня должна была препятствовать маневрам резервов противника, расположенным в глубине его обороны. Гаубица должна была вести огонь как по наблюдаемым, так и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая эксплуатацию в горных условиях. Несмотря на то, что основной целью создания новой артиллерийской системы являлось превосходство над иностранными конкурентами, как существующими, так и только разрабатываемыми, снова обязательным требованием была оставлена возможность использования с артсистемой старых штатных выстрелов буксируемых гаубиц Д-20, МЛ-20, самоходных орудий 2С3 и 2С5, с переменными зарядами как в стальных, так и в латунных гильзах.
Комплекс НИОКР по созданию новой буксируемой гаубицы Мста-Б начался в 1976 году. Основной целью разработки новой артиллерийской системы было: повышение дальности ведения огня, увеличение угла вертикального наведения, повышение эффективного действия снаряда у цели, маневренности и остальных характеристик в сравнении с гаубицами Д-1, МЛ-20 и Д-20, находившимися на вооружении Советской Армии.
Основное внимание при разработке новой гаубицы уделялось вопросу обеспечения высоких показателей кучности стрельбы за счет конструктивных мероприятий. Компоновка основных узлов 152-мм гаубицы Мста-Б была реализована с учетом обеспечения стабильности возмущающих моментов, возникающих при стрельбе. Еще на этапе проектирования и отработки орудия конструкторами было осуществлено исследование по выбору оптимального сочетания конструктивных и геометрических параметров снаряда, что в итоге позволило обеспечить улучшенные аэродинамические характеристики нового осколочно-фугасного снаряда, а также его устойчивость на траектории, несмотря на существенную длину и дальнобойную форму снаряда.
Гаубица «Мста-Б» была оснащена полуавтоматическим затвором, а также досылателями пружинного типа, предназначенными для досылания снаряда и гильзы, гидродомкратом с поддоном для стрельбы при вывешенных колесах, гидравлическими противооткатными устройствами с жидкостным охлаждением тормоза отката, двухскоростным винтовым механизмом горизонтального наведения и двухскоростным механизмом вертикального наведения секторного типа, прицельным устройством, предназначенным для стрельбы с закрытых позиций и прямой наводкой, пневматической системой торможения колес, станинами с откидными сошками и подхоботовыми катками.
Работы по созданию гаубицы завершились успешно, в 1986 году новая артиллерийская система была принята на вооружение Сухопутных войск ВС СССР, серийное производство буксируемых гаубиц началось в 1987 году. Производством гаубиц занимался Пермский машиностроительный завод (сегодня «Мотовилихинские заводы»). Всего в Перми было собрано порядка 1200 таких гаубиц. За разработку 152-мм буксируемой гаубицы Мста-Б большая группа инженеров-конструкторов ОКБ ПО «Баррикады» была награждена различными правительственными наградами, а сама работа по проектированию артиллерийской системы и выстрелов к ней была удостоена Государственной премии СССР.
В 152-мм гаубице Мста-Б были успешно реализованы следующие конструктивные решения:
— трехкамерный дульный тормоз, обладавший эффективностью до 63%;
— механизм заряжания с бросковым пружинным досылателем снарядов, взводящимся от откатных частей, и направляющим лотком с приводом от затвора;
— двухскоростные механизмы наведения ствола орудия, которые обеспечивали углы вертикального наведения до 70 градусов и наведение по горизонтали при уклонах до 5 градусов;
Буксируемая 152-мм гаубица Мста-Б (2А65) была построена по классической для артиллерийских орудий схеме. Гаубица получила оснащенный трехкамерным литым дульным тормозом и полуавтоматическим вертикальным клиновым затвором ствол-моноблок, длина ствола — 53 калибра. Над стволом были расположены гидропневматические противооткатные устройства (накатник и тормоз отката с жидкостным охлаждением). Для защиты расчета (состоял из 8 человек) и механизмов гаубицы от мелких осколков и пуль гаубица имела верхний станок со щитовым прикрытием. Также имелись поворотный (двухскоростной, винтовой), подъемный (двухскоростной, секторного типа) и уравновешивающий механизмы.
Нижний станок гаубицы получил две станины коробчатого сечения и двухколесную ходовую часть. На нижнем станке лафета гаубицы был установлен специальный поддон, на который с помощью гидравлического домкрата опускалось орудие при переводе артсистемы из походного в боевое положение. На концах коробчатых станин были размещены вспомогательные металлические катки, при помощи которых гаубицу можно было повернуть для ведения огня в любом необходимом положении (без изменения положения станин гаубицы угол составлял 55 градусов). В вертикальной плоскости имеющийся подъемный механизм верхнего станка обеспечивает наведение 152-мм гаубицы Мста-Б на цель в диапазоне углов от −3,5 до +70 градусов. Для уменьшения утомляемости номеров расчета гаубицы и повышения скорострельности она была оснащена двумя пружинными досылателями броскового типа для досылки зарядов и снарядов.
При переводе гаубицы в походное положение поддон поднимается и крепится к стволу и люльке, а станины сдвигаются и соединяются затем с прицепным устройством тягача. В качестве штатного средства транспортировки артиллерийской системы выступает армейский грузовой автомобиль повышенной проходимости Урал-4320, обладающий колесной формулой 6х6. Имеющийся у гаубицы подрессоренный колесный ход обеспечивает ее буксировку по шоссе со скоростью до 80 км/ч, а при движении по пересеченной местности — до 20 км/ч.
В боекомплект 152-мм буксируемой гаубицы Мста-Б входили несколько типов осколочно-фугасных снарядов (включая 3ОФ61 увеличенной дальности, обладающий донным газогенератором), снаряды-постановщики радиопомех, кассетные снаряды с осколочно-фугасными и кумулятивно-осколочными поражающими элементами, дымовые снаряды-целеуказатели. Также с гаубицей может использоваться корректируемый артиллерийский боеприпас 3ОФ39 комплекса управляемого вооружения «Краснополь» с лазерной подсветкой цели. Расчет из трех человек может подсвечивать цель с помощью лазерного целеуказателя-дальномера, который входит в состав переносного комплекса автоматизированного управления огнем «Малахит». Малоразмерные цели типа танк могут подсвечиваться с расстояния до 4-х километров ночью и 5-7 километров днем, более крупные цели — до 15 километров.
Максимальная дальность стрельбы обычными осколочно-фугасными снарядами составляет 24,7 километра, снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом — до 30 километров. С гаубицей могут использоваться все типы выстрелов раздельного заряжения, созданных как для буксируемой Мста-Б, так и для САУ 2С19 Мста-С, а также для более ранних артиллерийских систем того же калибра — гаубиц Д-20 и МЛ-20, САУ 2С3 «Акация».
Тактико-технические характеристики гаубицы Мста-Б:
Калибр — 152 мм.
Масса — 7000 кг.
Максимальная дальность стрельбы — 24,7/30 км.
Скорострельность — 7-8 выстр./мин.
Боекомплект — 60 выстрелов.
Масса снаряда — 43,56 кг.
Угол возвышения — от -3 до +70 градусов.
Угол горизонтального наведения — 55 градусов.
Штатный тягач — Урал-4320 или МТ-ЛБ.
Скорость транспортировки — до 80 км/ч (по шоссе).
Расчет — 8 человек.
Источники информации:
http://otvaga2004.ru/kaleydoskop/kaleydoskop-art/msta-po-uralski
http://army-news.ru/2015/12/152-mm-buksiruemaya-gaubica-msta-b-2a65
http://mz.perm.ru/products/21/479
http://www.russianarms.ru/forum/index.php?topic=3528.0
Материалы из открытых источников
Источник
cont.ws
ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН, информация по военной технике, сайт по Военной технике
27.11.2016
Буксируемые 152-мм гаубицы «Мста-Б» поступили на вооружение артиллерийских подразделений Первой гвардейской танковой армии дислоцированных в Подмосковье.
В соответствии с гособоронзаказом 2016 года на вооружение поступили около 30 гаубиц. Военнослужащие приступят к эксплуатации орудий с нового учебного года, который стартует 1 декабря.
Гаубица «Мста-Б» предназначена для поражения артиллерийских батарей, разрушения оборонительных сооружений, подавления пунктов управления, уничтожения живой силы, огневых средств, вооружения и военной техники. Максимальная дальность стрельбы гаубицы – до 30 км. Расчёт орудия составляет 8 военнослужащих.
1-Я ГВАРДЕЙСКАЯ ТАНКОВАЯ АРМИЯ
12.06.2017
В ходе боевых действий в Сирии гаубицы 2А65 и Д-30 принимают активное участие в разгроме банд международных террористов. Так, на днях в Сети появилось фото, на котором орудия запечатлены вместе на одних позициях. На российских полигонах такое увидишь не часто, а вот в Сирии применение с одного места двух разнокалиберных систем — явление привычное.
Если опыт применения 122-мм Д-30 у сирийской армии уже значительный, то 152-мм 2А65 «Мста Б» участвует в войне только с октября 2015 года.
Данные орудия, говоря спортивных языком, относятся к разным весовым категориям. Д-30 является сравнительно компактным и легким: ее боевой вес — всего около 3,2 тонн.
Оба орудия сумели зарекомендовать себя как максимально приспособленные к данному театру военных действий. Поэтому сирийцы считают их лучшими из имеющихся у них на вооружении буксируемых орудий.
http://vestnik-rm.ru
122-ММ ГАУБИЦА Д-30 (2А18)
ВОЙНА В СИРИИ
13.01.2018

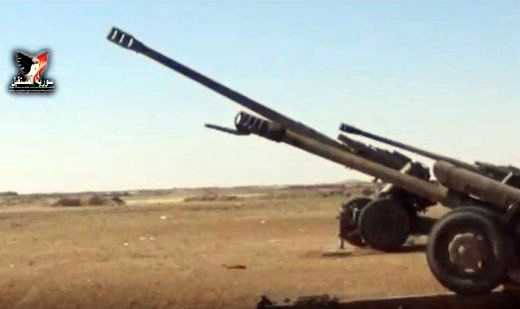

Сирийская армия в боях против террористов снова задействовала 152-мм гаубицы 2А65 российского производства. По оценкам военных экспертов, в настоящее время эти орудия являются самыми новыми из тех, что имеются в арсеналах САА.
Вначале «Мста-Б» использовали только в охране периметра базы ВКС РФ Хмеймим. Впервые в составе сирийских подразделений они были замечены в середине декабря 2016 года, во время сражения в районе Пальмиры, где находится авиабаза Т-4.
Артиллеристы тогда были вынуждены установить эти мощные орудия на прямую наводку. Дело в том, что боевики тогда активно применяли бронетехнику, в том числе танки. Кроме того, существовала угроза применения превращенных в подвижные бомбы автомобилей.
2А65, отличающееся высокой точностью стрельбы, могли применять осколочно-фугасные и кумулятивные снаряды по таким целям, находящимся на значительных дистанциях.
После боев в районе Т-4 «Мста-Б» были задействованы на различных участках фронта борьбы с международным терроризмом. Не обошлась без них и боевая операция в районе Идлиба.
Российская газета
152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б»
22.01.2018
ФОТОРЕПОРТАЖ: 152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б» НА ФОРУМЕ АРМИЯ-2017
На Международном военно-техническом форуме «Армия-2017» Минобороны РФ продемонстрировало 152-мм гаубицу 2А65 «Мста-Б».
152-мм гаубицу «Мста-Б» можно считать самой последней моделью в длинном списке полевых гаубиц советской, а ныне российской конструкции.
Серийное производство буксируемого варианта началось в 1987 году. В настоящее время 152-мм гаубица «Мста-Б» находится на вооружении российской армии, а также ряда стран постсоветского пространства — Белоруссии, Казахстана, Грузии и Украины. Гаубицы успели повоевать во время второй чеченской войны, а также вооруженного конфликта на востоке Украины на территории Донбасса. Также артиллерийские системы используются в Ираке, были закуплены у России правительством страны для борьбы с ИГИЛ и в Сирии.
ВТС «БАСТИОН», 22.01.2018
152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б» НА ФОРУМЕ АРМИЯ-2017
МЕЖДУНАРОДНЫЙ ВОЕННО-ТЕХНИЧЕСКИЙ ФОРУМ АРМИЯ-2017
05.11.2018
На вооружение учебного центра боевого применения (артиллерии) в Саратове поступило 9 единиц военной техники по гособоронзаказу.
Подразделения получили пять самоходных гаубиц «Акация» и четыре буксируемых гаубицы «Мста-Б».
631-й учебный центр боевого применения (артиллерии) является единственным в Вооруженных силах РФ местом подготовки младших специалистов для артиллерийских подразделений. В нем ежегодно для войск готовят более 1 тыс. солдат и сержантов.
Пресс-служба Центрального военного округа
28.11.2018
ЗАО «Специальное конструкторское бюро» (входит в группу предприятий «Мотовилихинские заводы») отправило в войска партию буксируемых гаубиц «Мста-Б».
В рамках выполнения гособоронзаказа на текущий год предприятие провело капитальный ремонт артиллерийских орудий.
Буксируемая гаубица «Мста-Б» предназначена для уничтожения тактических средств ядерного нападения, артиллерийских и минометных батарей, танков и других бронированных средств, разрушения полевых фортификационных и других оборонительных сооружений, подавления живой силы и огневых средств, пунктов управления, средств противовоздушной и противоракетной обороны противника.
Мотовилихинские заводы
152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б»
В 1976 году руководством Главного ракетно-артиллерийского управления (ГРАУ) Министерства Обороны Советского Союза было принято решении создания новой 152—мм дальнобойной гаубицы, которая не должна была уступать современным зарубежным образцам и заменить артиллерийские системы типа Д1, Д 20, МЛ-20. Вскоре было разработано тактико-техническое задание (ТТЗ) на разработку опытного образца гаубицы. Задание предусматривало разработку и создание маневренного, скоростного артиллерийского орудия, имеющее лучшую дальность, увеличенный вертикальный угол наводки, стреляющее снарядами с большим поражающим действием.
152-мм гаубица «Мста-Б» разработана под руководством Главного конструктора — Г. И. Сергеева (особое конструкторское бюро Производственного объединения «Баррикады» (ОКБ-221), ныне ЦКБ «Титан»).
НИОКР по созданию буксируемой 152-мм гаубицы «Мста-Б» начались в 1976 году. Цель разработки: повышение дальности стрельбы, скорострельности, увеличение угла вертикального наведения, повышение эффективного действия снаряда у цели, манёвренности и других характеристик по сравнению с гаубицами МЛ-20, Д-1, Д-20 Вооружённых Сил СССР.
Основное внимание при проектировании уделялось обеспечению высоких показателей кучности стрельбы гаубицы за счёт конструктивных мероприятий. Компоновка основных узлов гаубицы реализована с учётом обеспечения стабильности возмущающих моментов, действующих при стрельбе. На этапе проектирования и отработки орудия было проведено исследование по выбору оптимального сочетания геометрических и конструктивных параметров снаряда, что позволило обеспечить улучшенные аэродинамические характеристики нового осколочно-фугасного снаряда и устойчивость на траектории, несмотря на значительную длину и дальнобойную форму снаряда.
Гаубица предназначена для уничтожения тактических средств ядерного нападения, артиллерийских и минометных батарей, танков и других бронированных средств, разрушения полевых фортификационных и других оборонительных сооружений, подавления живой силы и огневых средств, пунктов управления, средств противовоздушной и противоракетной обороны.
Артиллерийская часть гаубицы 2А65 или «Мста-Б» имеет конструкцию аналогичную артчасти 152-мм самоходной гаубицы 2С19 или «Мста-С» (Индекс ГРАУ 2А64) и отличаются только наличием у 2А64 эжектора для удаления пороховых газов из канала ствола после выстрела.
Буксируемая гаубица 2А65 выполнена по классической схеме артиллерийского орудия. Она имеет снабжённый трёхкамерным литым дульным тормозом и полуавтоматическим вертикальным клиновым затвором ствол-моноблок длиной 53 калибра, смонтированные над стволом гидропневматические противооткатные устройства (тормоз отката с жидкостным охлаждением и накатник), верхний станок со щитовым прикрытием для защиты расчёта и механизмов гаубицы от пуль и мелких осколков, подъёмный (двухскоростной, секторного типа), поворотный (двухскоростной, винтовой) и уравновешивающий механизмы, а также нижний станок с двумя станинами коробчатого сечения и двухколесную ходовую часть. На нижнем станке лафета смонтирован специальный поддон, на который с помощью гидравлического домкрата опускается орудие при переводе его из походного положения в боевое. На концах коробчатых станин смонтированы вспомогательные металлические катки, с помощью которых орудие может быть повернуто для стрельбы в любом нужном положении (без изменения положения станин угол равен 52°). В вертикальной плоскости подъёмный механизм верхнего станка обеспечивает наведение орудия на цель в диапазоне углов от −3,5° до +70°.
Для повышения скорострельности и снижения утомляемости номеров расчёта орудие оснащено двумя пружинными досылателями броскового типа для досылки снарядов и зарядов.
При переводе орудия в походное положение поддон поднимается и крепится к стволу и люльке, станины сдвигаются и соединяются с прицепным устройством тягача. Штатным средством транспортировки гаубицы является армейский грузовой автомобиль Урал-4320 с колёсной формулой 6×6 или более мощный КамАЗ-63501АТ 8×8. Подрессоренный колёсный ход орудия позволяет буксировать его по шоссе со скоростью до 80 км/ч, а на пересеченной местности — до 20 км/ч.
В гаубице реализованы следующие конструктивные решения:
• трёхкамерный дульный тормоз эффективностью до 63 %;
• двухскоростные механизмы наведения, обеспечивающие углы вертикального наведения до 70° и наведение по горизонту при уклонах до 5°;
• механизм заряжания с бросковым пружинным досылателем снарядов, взводящихся от откатных частей и направляющим лотком, с приводом от затвора;
• автоматическое отключение подрессоривания колёс при разведении станин.
Стрельба из гаубицы ведётся 152-мм выстрелами раздельного заряжания разработанными, как специально для неё (и для 2С19 «Мста-С»), так и применяющимися на гаубицах Д-20, 2С3 «Акация», МЛ-20.
• выстрелами 3ВОФ58, 3ВОФ72, 3ВОФ73 (с полным, дальнобойным и уменьшенным зарядами соответственно) с осколочно-фугасным снарядом 3ОФ45
• выстрелом 3ВОФ91 с осколочно-фугасным снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом.
• выстрелами 3ВОФ96, 3ВОФ97, 3ВОФ98 (с дальнобойным, полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ64.
• выстрелами 3ВОФ32, 3ВОФ33 (с полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ25.
• выстрелами 3ВО28, 3ВО29, 3ВО30 (с дальнобойным, полным и уменьшенным зарядами) с кассетным снарядом 3-О-23 с кумулятивно-осколочными боевыми элементами.
• выстрелами 3ВО13, 3ВО14 (с полным и уменьшенным зарядами) с кассетным снарядом 3-О-13 с осколочными боевыми элементами.
• выстрелом 3ВНС38 со снарядом постановки КВ и УКВ радиопомех 3РБ30-1-8.
• выстрелом со снарядом-постановщиком активных радиолокационных помех 3НС30.
• выстрелом 3ВДЦ8 с дымовым целеуказательным снарядом.
• выстрелом 3ВОФ64 с корректируемым снарядом с лазерной подсветкой 3ОФ39 комплекса 2К25 «Краснополь».
В 1986 году 152-мм гаубица «Мста-Б» была принята на вооружение Сухопутных войск ВС СССР.
В 1987 году на Пермском машиностроительном заводе («Мотовилихинские заводы») начался выпуск гаубицы 2А65 «Мста-Б». Всего в Перми было собрано порядка 1200 таких гаубиц.
За разработку 152-мм буксируемой гаубицы «Мста-Б» большая группа инженеров-конструкторов ОКБ ПО «Баррикады» была награждена различными правительственными наградами, а сама работа по проектированию артиллерийской системы и выстрелов к ней была удостоена Государственной премии СССР.
Для обеспечения автоматизированного управления огнём артиллерийских дивизионов, вооружённых буксируемыми гаубицами «Мста-Б», разработаны комплексы «Фальцет» и «Капустник».
Гаубицы успели повоевать во время второй чеченской войны, а также вооруженного конфликта на востоке Украины на территории Донбасса. Также артиллерийские системы используются в Ираке, были закуплены у России правительством страны для борьбы с ИГИЛ и в Сирии.
В настоящее время 152-мм гаубица Мста-Б находится на вооружении российской армии, а также ряда стран постсоветского пространства — Белоруссии, Казахстана, Грузии и Украины.
ХАРАКТЕРИСТИКИ
Изготовитель Пермский МЗ
Дальность стрельбы, км:
максимальная: ОФС 24,7
ОФС с газогенератором 28,5
минимальная 6, 5
Скорострельность, выстр./мин. 8
Угол возвышения, град. -3…+70
Угол горизонтального наведения, град. ± 28
Кучность стрельбы:
по дальности, Вд/Хмах 1/363
по боку, Вб, м 11
Масса ОФС, кг 43, 56
Масса орудия, т 7
Расчет, чел. 6 — 8
ВТС «БАСТИОН», 01.05.2017
Источники: ВТС «БАСТИОН», В. Н. Шунков. Энциклопедия артиллерии особой мощности. — Минск: Харвест, 2004, Е. И. Трембач, К. П. Есин, А.Ф. Рябец, Б.Н. Беликов. «Титан» на Волге. От артиллерии к космическим стартам / Под общей ред. В. А. Шурыгина. — Волгоград: Станица-2, 2000, 2А65 ТО. Часть 1. Техническое описание // 152-мм гаубица 2А65. Техническое описание и инструкция по эксплуатации. — Москва: Военное издательство Министерства обороны СССР, 1991, mzperm.ru, ru.wikipedia.org, topwar.ru, tehnorussia.su и др.
152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б» НА ФОРУМЕ АРМИЯ-2017
152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б» НА ФОРУМЕ АРМИЯ-2016
152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б» НА ФОРУМЕ АРМИЯ-2015
152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65
152-ММ ДИВИЗИОННАЯ САМОХОДНАЯ ГАУБИЦА 2С19 «МСТА-С»
МОТОВИЛИХИНСКИЕ ЗАВОДЫ
ЦКБ «ТИТАН»
bastion-karpenko.ru
Битва «титанов»: гаубица 2А65 «Мста-Б» против «Дракона пустыни» М777А2
Раньше гаубицами называли устройство для метания камней. Теперь под ними понимают артиллерийское орудие, которое предназначено для стрельбы с закрытых огневых позиций. Эта техника «родилась» в Европе (Германия, Италия) в XIV веке. Их заряжали каменными «патронами».
«Мста-Б» является советской/российской буксируемой гаубицей калибра 152 мм. Основными задачами данной техники являются ликвидация средств ядерного нападения, танков, минометных и артиллерийских батарей, уничтожение оборонительных сооружений, ликвидация живой силы и огневых средств, систем противовоздушной и противоракетной обороны и пунктов управления. С 1987 года гаубица стоит на вооружении РФ.
М777А2 является английской полевой буксируемой гаубицей калибра 155 мм. Ее разработкой занималась компания BAE Systems. Основным «потребителем» данного оружия являются Штаты. Гаубица М777А2 характеризуется как самая легкая в своем классе.
Устройство Российская гаубица «Мста-Б» изготовлена по классической схеме, как и любое другое артиллерийское орудие. В основу техники лег ствол-моноблок. Он оснащен трехкамерным литым дульным тормозом, а также полуавтоматическим вертикальным клиновым затвором. Над стволом расположены гидропневматические противооткатные механизмы. Гаубица имеет верхний станок со щитовым прикрытием (это позволяет защититься от мелких осколков и пуль) и нижний станок с двумя станинами коробчатого сечения. Помимо этого, «Мста-Б» оснащена уравновешивающим и поворотным устройствами. Гаубица имеет двухколесную ходовую часть.
Для перевода «Мсты-Б» в боевое положение предусмотрен специальный поддон на нижнем станке лафета. На него опускается орудие. На концах коробчатых станин расположены металлические катки, которые позволяют повернуть гаубицу. Специалисты установили два пружинных досылателя броскового типа, чтобы увеличить скорострельность.
Если необходимо перевести технику в походное положение, то следует поднять поддон и скрепить его со стволом и люлькой, потом сдвинуть коробчатые станины и прицепить их к тягачу. Предполагается использование армейского грузового автомобиля «Урал-4320». Расчет- восемь человек.
Что касается М777А2, то орудие относится к гаубицам, которые были изготовлены на основе титанового и алюминиевого сплава. За счет такого решения был уменьшен вес артиллерийского орудия (до 4220 кг).
Боеприпасы152 мм гаубица «Мста-Б» является огнестрельным оружием. Военные ведут огонь выстрелами раздельного заряжания. Гаубица использует снаряды, которые разработаны экспертами специально для нее, а также боеприпасы для Д-20, 2С3 «Акации», МЛ-20.
Помимо этого, стрельба из данного оружия ведется выстрелами типа ЗВОФ58, ЗВОФ72 ЗВОФ73 (с полным, дальнобойным, уменьшенным зарядами) с осколочным фугасным снарядом ЗОФ45 , 3ВНС38 со снарядом постановки КВ или 3ВДЦ8 с дымовым целеуказательным снарядом.
Гаубица М777А2 использует абсолютно все типы снарядов, которые были разработаны для М198. Отличием является ведение огня с помощью снарядов M982 «Эскалибур». Они уникальны, так как имеют спутниковую систему наведения. Выстрелы совершаются с помощью шнурка. Гаубица оснащена цифровой системой управления огнем DFCS. Благодаря ей военные принимают координаты целей прямо из пункта управления огнем и используют глобальную систему навигации GPS для обстрела вражеских позиций.
Технические характеристикиГаубица «Мста-Б» весит 7000 кг. Длина артиллерийского орудия составляет 12700 мм, ширина – 2500 мм, высота – 2950 мм, длина ствола – 7200 мм. Гаубицу можно перевозить по шоссе со скоростью 80 км/ч. Расчет – восемь человек. Военные могут совершать до семи выстрелов в минуту. Начальная скорость боеприпаса составляет 810 м/с. Максимальная дальность – 28 900 м. Гаубица может быть оснащена следующими прицелами: К-1, ПГ-1М, ОПМ4М-97К.
155 мм Гаубица М777А2 имеет следующие характеристики: максимальная длина артиллерийского орудия составляет 10,7 м (в боевом положении), минимальная – 9,5 м, расчет – пять человек. Оружие способно ликвидировать цель, которая находится на расстоянии до 24,7 км. Боеприпас может ускоряться до 2900 км/ч.
Боевое применение Гаубица «Мста-Б» стоит на вооружение России, Белоруссии, Грузии, Казахстана, Туркмении и Украины. Артиллерийское орудие «принимало» участие в военных действиях в Чечне, Украине, Ираке и Сирии.
Гаубица М777А2 стоит на вооружении США. Оружие использовалось во время боевых действий в Афганистане и Ираке. Террористы группировки «Талибан»1 назвали данную гаубицу «Драконом пустыни».
Несмотря на то, что гаубица М777А2 оснащена современными системами, «Мста-Б» не уступает по мощности и превосходит по прочности.
1 Террористическая организация, деятельность которой запрещена на территории Российской Федерации
newinform.com
152-мм гаубица 2А65 — Википедия
| 2А65 «Мста-Б» | |
|---|---|
 152-мм дивизионная гаубица 2А65 «Мста-Б» в Артиллерийском музее Санкт-Петербурга | |
| Тип: | Буксируемая гаубица |
| Страна: | |
| История службы | |
| Годы эксплуатации: | с 1987 |
| На вооружении: | |
| История производства | |
| Конструктор: | ЦКБ «Титан» |
| Разработан: | с 1976 по 1986 |
| Производитель: | Мотовилихинские заводы |
| Годы производства: | с 1987 |
| Всего выпущено: | более 1200 |
| Варианты: | 2А65, МЗ-146 |
| Характеристики | |
| Масса, кг: | 7000 |
| Тип тягача: | типа Урал-4320 |
| Клиренс, мм: | 400 |
| Скорость возки по шоссе, км/ч: | 20..80 |
| Длина, мм: | 11400..12700 |
| Длина ствола, мм: | 7200 |
| Ширина, мм: | 2500 |
| Высота, мм: | 1950..2950 |
| Экипаж (расчёт), чел.: | 8 |
| Калибр, мм: | 152,4 |
| Угол возвышения: | −3..+70 |
| Угол поворота: | −27..+28 |
| Скорострельность, выстрелов/мин: | до 7 |
| Начальная скорость снаряда, м/с | 810 |
| Прицельная дальность, м: | 6400..24 700 (ОФС) |
| Максимальная дальность, м: | 28 900 (АР ОФС) |
| Прицел: | ОП4М-97К, ПГ-1М, К-1 |
| Изображения на Викискладе?: | 2А65 «Мста-Б» |
152-мм гаубица «Мста-Б» (Индекс ГРАУ — 2А65, по классификации НАТО — M1987) — российская/советская буксируемая 152-мм гаубица состоящая на вооружении вооружённых сил некоторых стран бывшего СССР, предназначена для уничтожения тактических средств ядерного нападения, артиллерийских и миномётных батарей, танков и других броневых средств, разрушения полевых фортификационных и других оборонительных сооружений, подавления живой силы и огневых средств, пунктов управления, средств противовоздушной и противоракетной обороны.
Для обеспечения автоматизированного управления огнём артиллерийских дивизионов, вооружённых буксируемыми гаубицами «Мста-Б», разработаны комплексы «Фальцет» и «Капустник».
Гаубица стоит на вооружении ВС России и ряда стран СНГ.
История создания[править]
152-мм гаубица «Мста-Б» разработана под руководством Главного конструктора — Г. И. Сергеева (особое конструкторское бюро Производственного объединения «Баррикады» (ОКБ-221), ныне ЦКБ «Титан»).
НИОКР по созданию буксируемой 152-мм гаубицы «Мста-Б» начались в 1976 году. Цель разработки: повышение дальности стрельбы, скорострельности, увеличение угла вертикального наведения, повышение эффективного действия снаряда у цели, манёвренности и других характеристик по сравнению с гаубицами МЛ-20, Д-1, Д-20 Вооружённых Сил СССР.
Основное внимание при проектировании уделялось обеспечению высоких показателей кучности стрельбы гаубицы за счёт конструктивных мероприятий. Компоновка основных узлов гаубицы реализована с учётом обеспечения стабильности возмущающих моментов, действующих при стрельбе. На этапе проектирования и отработки орудия было проведено исследование по выбору оптимального сочетания геометрических и конструктивных параметров снаряда, что позволило обеспечить улучшенные аэродинамические характеристики нового осколочно-фугасного снаряда и устойчивость на траектории, несмотря на значительную длину и дальнобойную форму снаряда.
В 1986 году 152-мм гаубица «Мста-Б» была принята на вооружение Сухопутных войск ВС СССР.
Серийное производство началось в 1987 году, в настоящее время находится на вооружении ВС России и некоторых стран СНГ.
В гаубице реализованы следующие конструктивные решения:
- трёхкамерный дульный тормоз эффективностью до 63 %;
- двухскоростные механизмы наведения, обеспечивающие углы вертикального наведения до 70° и наведение по горизонту при уклонах до 5°;
- механизм заряжания с бросковым пружинным досылателем снарядов, взводящихся от откатных частей и направляющим лотком, с приводом от затвора;
- автоматическое отключение подрессоривания колёс при разведении станин.
Устройство и характеристики[править]
Артиллерийская часть гаубицы 2А65 или «Мста-Б» имеет конструкцию аналогичную артчасти 152-мм самоходной гаубицы 2С19 или «Мста-С» (Индекс ГРАУ 2А64) и отличаются только наличием у 2А64 эжектора для удаления пороховых газов из канала ствола после выстрела.
Буксируемая гаубица 2А65 выполнена по классической схеме артиллерийского орудия. Она имеет снабжённый трёхкамерным литым дульным тормозом и полуавтоматическим вертикальным клиновым затвором ствол-моноблок длиной 53 калибра, смонтированные над стволом гидропневматические противооткатные устройства (тормоз отката с жидкостным охлаждением и накатник), верхний станок со щитовым прикрытием для защиты расчёта и механизмов гаубицы от пуль и мелких осколков, подъёмный (двухскоростной, секторного типа), поворотный (двухскоростной, винтовой) и уравновешивающий механизмы, а также нижний станок с двумя станинами коробчатого сечения и двухколесную ходовую часть. На нижнем станке лафета смонтирован специальный поддон, на который с помощью гидравлического домкрата опускается орудие при переводе его из походного положения в боевое. На концах коробчатых станин смонтированы вспомогательные металлические катки, с помощью которых орудие может быть повернуто для стрельбы в любом нужном положении (без изменения положения станин угол равен 52°). В вертикальной плоскости подъёмный механизм верхнего станка обеспечивает наведение орудия на цель в диапазоне углов от −3,5° до +70°.
Для повышения скорострельности и снижения утомляемости номеров расчёта орудие оснащено двумя пружинными досылателями броскового типа для досылки снарядов и зарядов.
При переводе орудия в походное положение поддон поднимается и крепится к стволу и люльке, станины сдвигаются и соединяются с прицепным устройством тягача. Штатным средством транспортировки гаубицы является армейский грузовой автомобиль «Урал-4320» с колёсной формулой 6×6. Подрессоренный колёсный ход орудия позволяет буксировать его по шоссе со скоростью до 80 км/ч, а на пересеченной местности — до 20 км/ч.
Расчёт — 8 человек.
Стрельба из гаубицы ведётся 152-мм выстрелами раздельного заряжания разработанными, как специально для неё (и для 2С19 «Мста-С»), так и применяющимися на гаубицах Д-20, 2С3 «Акация», МЛ-20.
- выстрелами 3ВОФ58, 3ВОФ72, 3ВОФ73 (с полным, дальнобойным и уменьшенным зарядами соответственно) с осколочно-фугасным снарядом 3ОФ45
- выстрелом 3ВОФ91 с осколочно-фугасным снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом.
- выстрелами 3ВОФ96, 3ВОФ97, 3ВОФ98 (с дальнобойным, полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ64.
- выстрелами 3ВОФ32, 3ВОФ33 (с полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ25.
- выстрелами 3ВО28, 3ВО29, 3ВО30 (с дальнобойным, полным и уменьшенным зарядами) с кассетным снарядом 3-О-23 с кумулятивно-осколочными боевыми элементами.
- выстрелами 3ВО13, 3ВО14 (с полным и уменьшенным зарядами) с кассетным снарядом 3-О-13 с осколочными боевыми элементами.
- выстрелом 3ВНС38 со снарядом постановки КВ и УКВ радиопомех 3РБ30-1-8.
- выстрелом со снарядом-постановщиком активных радиолокационных помех 3НС30.
- выстрелом 3ВДЦ8 с дымовым целеуказательным снарядом.
- выстрелом 3ВОФ64 с корректируемым снарядом с лазерной подсветкой 3ОФ39 комплекса 2К25 «Краснополь». [1]
Боевое применение[править]
- В. Н. Шунков. Энциклопедия артиллерии особой мощности. — Минск: Харвест, 2004. — 448 с. — (Библиотека военной истории). — ISBN 985-13-1462-5.
- Е. И. Трембач, К. П. Есин, А.Ф. Рябец, Б.Н. Беликов. «Титан» на Волге. От артиллерии к космическим стартам / Под общей ред. В. А. Шурыгина. — Волгоград: Станица-2, 2000. — 176 с. — 1000 экз. — ISBN 5-93567-014-3, ББК 63.3(2)6.
- 2А65 ТО. Часть 1. Техническое описание // 152-мм гаубица 2А65. Техническое описание и инструкция по эксплуатации. — Москва: Военное издательство Министерства обороны СССР, 1991.
www.wiki-wiki.ru
152-мм буксируемая гаубица Мста-Б (2А65) | Блог Aptem Ковалёв
152-мм гаубицу «Мста-Б» (индекс ГРАУ — 2А65) можно считать последней в длинном ряду послевоенных полевых гаубиц советской разработки. В то же время известно о ней гораздо меньше, чем о 152-мм самоходной гаубице 2С19 «Мста-С», можно сказать, что буксируемый вариант находится в тени самоходной установки. При этом и 2С19 «Мста-С» (принята на вооружение в 1989 году), и буксируемая гаубица 2А65 «Мста-Б» (принята на вооружение в 1986 году) являлись наиболее современными орудиями полевой артиллерии Советской Армии, а теперь и российской.
Обе артсистемы по-прежнему находятся на вооружении и активно эксплуатируются. Артиллерийские части обеих систем (2А64 и 2А65 соответственно) обладают одинаковой конструкцией, отличие лишь в наличии у 2А64 эжектора для удаления пороховых газов из канала ствола после совершения выстрела. Серийное производство буксируемого варианта началось в 1987 году. В настоящее время 152-мм гаубица Мста-Б находится на вооружении российской армии, а также ряда стран постсоветского пространства — Белоруссии, Казахстана, Грузии и Украины. Гаубицы успели повоевать во время второй чеченской войны, а также вооруженного конфликта на востоке Украины на территории Донбасса. Также артиллерийские системы используются в Ираке, были закуплены у России правительством страны для борьбы с ИГИЛ и в Сирии.

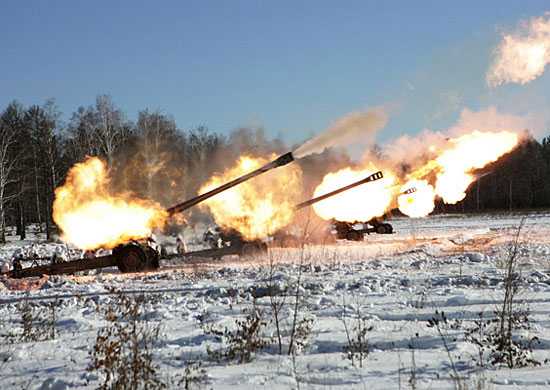

Буксируемая гаубица Мста-Б
В середине 1970-х годов в Советском Союзе почти одновременно с НАТО осознали необходимость коренной модернизации артиллерийских систем и перехода к единому калибру в армейском и дивизионном звене сухопутных войск. В перспективе место орудий калибра 120, 130, 152, 180 и 203 мм должна была занять единая артиллерийская система калибра 152 мм раздельно-гильзового заряжания, разрабатываемая в буксируемом и самоходном вариантах, с унифицированным набором используемых боеприпасов. Такой артиллерийской системой и должна была стать новая гаубица «Мста», которая разрабатывалась с 1976 года под руководством главного конструктора Г. И. Сергеева. Работы по созданию новой артиллерийской системы велись в ОКБ ПО «Баррикады» (сегодня ЦКБ «Титан») в городе Волгоград.
Согласно техническому заданию, полученному от военных, гаубица «Мста» должна была предназначаться для уничтожения средств доставки тактических ядерных зарядов, минометных, артиллерийских и ракетных батарей, разрушения полевых фортификационных и других оборонительных сооружений, командных пунктов и пунктов управления, средств противовоздушной и противоракетной обороны, танков и других бронированных целей, живой силы и огневых средств противника. Дальность ведения огня должна была препятствовать маневрам резервов противника, расположенным в глубине его обороны. Гаубица должна была вести огонь как по наблюдаемым, так и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая эксплуатацию в горных условиях. Несмотря на то, что основной целью создания новой артиллерийской системы являлось превосходство над иностранными конкурентами, как существующими, так и только разрабатываемыми, снова обязательным требованием была оставлена возможность использования с артсистемой старых штатных выстрелов буксируемых гаубиц Д-20, МЛ-20, самоходных орудий 2С3 и 2С5, с переменными зарядами как в стальных, так и в латунных гильзах.
Комплекс НИОКР по созданию новой буксируемой гаубицы Мста-Б начался в 1976 году. Основной целью разработки новой артиллерийской системы было: повышение дальности ведения огня, увеличение угла вертикального наведения, повышение эффективного действия снаряда у цели, маневренности и остальных характеристик в сравнении с гаубицами Д-1, МЛ-20 и Д-20, находившимися на вооружении Советской Армии.
Основное внимание при разработке новой гаубицы уделялось вопросу обеспечения высоких показателей кучности стрельбы за счет конструктивных мероприятий. Компоновка основных узлов 152-мм гаубицы Мста-Б была реализована с учетом обеспечения стабильности возмущающих моментов, возникающих при стрельбе. Еще на этапе проектирования и отработки орудия конструкторами было осуществлено исследование по выбору оптимального сочетания конструктивных и геометрических параметров снаряда, что в итоге позволило обеспечить улучшенные аэродинамические характеристики нового осколочно-фугасного снаряда, а также его устойчивость на траектории, несмотря на существенную длину и дальнобойную форму снаряда.
Гаубица «Мста-Б» была оснащена полуавтоматическим затвором, а также досылателями пружинного типа, предназначенными для досылания снаряда и гильзы, гидродомкратом с поддоном для стрельбы при вывешенных колесах, гидравлическими противооткатными устройствами с жидкостным охлаждением тормоза отката, двухскоростным винтовым механизмом горизонтального наведения и двухскоростным механизмом вертикального наведения секторного типа, прицельным устройством, предназначенным для стрельбы с закрытых позиций и прямой наводкой, пневматической системой торможения колес, станинами с откидными сошками и подхоботовыми катками.
Работы по созданию гаубицы завершились успешно, в 1986 году новая артиллерийская система была принята на вооружение Сухопутных войск ВС СССР, серийное производство буксируемых гаубиц началось в 1987 году. Производством гаубиц занимался Пермский машиностроительный завод (сегодня «Мотовилихинские заводы»). Всего в Перми было собрано порядка 1200 таких гаубиц. За разработку 152-мм буксируемой гаубицы Мста-Б большая группа инженеров-конструкторов ОКБ ПО «Баррикады» была награждена различными правительственными наградами, а сама работа по проектированию артиллерийской системы и выстрелов к ней была удостоена Государственной премии СССР.
В 152-мм гаубице Мста-Б были успешно реализованы следующие конструктивные решения:
— трехкамерный дульный тормоз, обладавший эффективностью до 63%;
— механизм заряжания с бросковым пружинным досылателем снарядов, взводящимся от откатных частей, и направляющим лотком с приводом от затвора;
— двухскоростные механизмы наведения ствола орудия, которые обеспечивали углы вертикального наведения до 70 градусов и наведение по горизонтали при уклонах до 5 градусов;
— автоматическое отключение подрессоривания колес при разведении станин.
Буксируемая 152-мм гаубица Мста-Б (2А65) была построена по классической для артиллерийских орудий схеме. Гаубица получила оснащенный трехкамерным литым дульным тормозом и полуавтоматическим вертикальным клиновым затвором ствол-моноблок, длина ствола — 53 калибра. Над стволом были расположены гидропневматические противооткатные устройства (накатник и тормоз отката с жидкостным охлаждением). Для защиты расчета (состоял из 8 человек) и механизмов гаубицы от мелких осколков и пуль гаубица имела верхний станок со щитовым прикрытием. Также имелись поворотный (двухскоростной, винтовой), подъемный (двухскоростной, секторного типа) и уравновешивающий механизмы.
Нижний станок гаубицы получил две станины коробчатого сечения и двухколесную ходовую часть. На нижнем станке лафета гаубицы был установлен специальный поддон, на который с помощью гидравлического домкрата опускалось орудие при переводе артсистемы из походного в боевое положение. На концах коробчатых станин были размещены вспомогательные металлические катки, при помощи которых гаубицу можно было повернуть для ведения огня в любом необходимом положении (без изменения положения станин гаубицы угол составлял 55 градусов). В вертикальной плоскости имеющийся подъемный механизм верхнего станка обеспечивает наведение 152-мм гаубицы Мста-Б на цель в диапазоне углов от −3,5 до +70 градусов. Для уменьшения утомляемости номеров расчета гаубицы и повышения скорострельности она была оснащена двумя пружинными досылателями броскового типа для досылки зарядов и снарядов.
При переводе гаубицы в походное положение поддон поднимается и крепится к стволу и люльке, а станины сдвигаются и соединяются затем с прицепным устройством тягача. В качестве штатного средства транспортировки артиллерийской системы выступает армейский грузовой автомобиль повышенной проходимости Урал-4320, обладающий колесной формулой 6х6. Имеющийся у гаубицы подрессоренный колесный ход обеспечивает ее буксировку по шоссе со скоростью до 80 км/ч, а при движении по пересеченной местности — до 20 км/ч.
В боекомплект 152-мм буксируемой гаубицы Мста-Б входили несколько типов осколочно-фугасных снарядов (включая 3ОФ61 увеличенной дальности, обладающий донным газогенератором), снаряды-постановщики радиопомех, кассетные снаряды с осколочно-фугасными и кумулятивно-осколочными поражающими элементами, дымовые снаряды-целеуказатели. Также с гаубицей может использоваться корректируемый артиллерийский боеприпас 3ОФ39 комплекса управляемого вооружения «Краснополь» с лазерной подсветкой цели. Расчет из трех человек может подсвечивать цель с помощью лазерного целеуказателя-дальномера, который входит в состав переносного комплекса автоматизированного управления огнем «Малахит». Малоразмерные цели типа танк могут подсвечиваться с расстояния до 4-х километров ночью и 5-7 километров днем, более крупные цели — до 15 километров.
Максимальная дальность стрельбы обычными осколочно-фугасными снарядами составляет 24,7 километра, снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом — до 30 километров. С гаубицей могут использоваться все типы выстрелов раздельного заряжения, созданных как для буксируемой Мста-Б, так и для САУ 2С19 Мста-С, а также для более ранних артиллерийских систем того же калибра — гаубиц Д-20 и МЛ-20, САУ 2С3 «Акация».
Тактико-технические характеристики гаубицы Мста-Б:
Калибр — 152 мм.
Масса — 7000 кг.
Максимальная дальность стрельбы — 24,7/30 км.
Скорострельность — 7-8 выстр./мин.
Боекомплект — 60 выстрелов.
Масса снаряда — 43,56 кг.
Угол возвышения — от -3 до +70 градусов.
Угол горизонтального наведения — 55 градусов.
Штатный тягач — Урал-4320 или МТ-ЛБ.
Скорость транспортировки — до 80 км/ч (по шоссе).
Расчет — 8 человек.
Источники информации:
http://otvaga2004.ru/kaleydoskop/kaleydoskop-art/msta-po-uralski
http://army-news.ru/2015/12/152-mm-buksiruemaya-gaubica-msta-b-2a65
http://mz.perm.ru/products/21/479
http://www.russianarms.ru/forum/index.php?topic=3528.0
Материалы из открытых источников
Источник
×test.box.cont.ws
2А65 — это… Что такое 2А65?
| 2А65 «Мста-Б» | |
|---|---|
 152-мм дивизионная гаубица 2А65 «Мста-Б» в Артиллерийском музее Санкт-Петербурга | |
| Тип: | Буксируемая гаубица |
| Страна: | |
| История службы | |
| Годы эксплуатации: | с 1987 |
| Использовалось: | |
| История производства | |
| Конструктор: | ЦКБ «Титан» |
| Разработан: | с 1976 по 1986 |
| Производитель: | Мотовилихинские заводы |
| Годы производства: | с 1987 |
| Всего выпущено: | более 1200 |
| Варианты: | 2А65, МЗ-146 |
| Характеристики | |
| Масса, кг: | 7000 |
| Тип тягача: | типа Урал-4320 |
| Клиренс, мм: | 400 |
| Скорость возки по шоссе, км/ч: | 20..80 |
| Длина, мм: | 11400..12700 |
| Длина ствола, мм: | 7200 |
| Ширина, мм: | 2500 |
| Высота, мм: | 1950..2950 |
| Экипаж (расчёт), чел.: | 8 |
| Калибр, мм: | 152,4 |
| Угол возвышения: | −3..+70 |
| Угол поворота: | −27..+28 |
| Скорострельность, выстрелов/мин: | до 7 |
| Начальная скорость снаряда, м/с | 810 |
| Прицельная дальность, м: | 6400..24 700 (ОФС) |
| Максимальная дальность, м: | 28 900 (АР ОФС) |
| Прицел: | ОП4М-97К, ПГ-1М, К-1 |
| Изображения на Викискладе?: | 2А65 «Мста-Б» |
152-мм гаубица «Мста-Б» (Индекс ГРАУ — 2А65, по классификации НАТО — M1987) — российская/советская буксируемая 152-мм гаубица, предназначена для уничтожения тактических средств ядерного нападения, артиллерийских и миномётных батарей, танков и других бронированных средств, разрушения полевых фортификационных и других оборонительных сооружений, подавления живой силы и огневых средств, пунктов управления, средств противовоздушной и противоракетной обороны.
Для обеспечения автоматизированного управления огнём артиллерийских дивизионов, вооружённых буксируемыми гаубицами «Мста-Б» разработаны комплексы «Фальцет» и «Капустник».
Пушка стоит на вооружении России и ряда стран СНГ.
История создания
152 мм гаубица «Мста-Б» разработана под руководством Главного конструктора — Г. И. Сергеева (особое конструкторское бюро Производственного объединения «Баррикады» (ОКБ-221), ныне ЦКБ «Титан»).
НИОКР по созданию буксируемой 152 мм гаубицы «Мста-Б» начались в 1976 году. Цель разработки: повышение дальности стрельбы, скорострельности, увеличение угла вертикального наведения, повышение эффективного действия снаряда у цели, маневренности и других характеристик по сравнению с орудиями МЛ-20, Д-1, Д-20.
Основное внимание при проектировании уделялось обеспечению высоких показателей кучности стрельбы гаубицы за счёт конструктивных мероприятий. Компоновка основных узлов гаубицы реализована с учётом обеспечения стабильности возмущающих моментов, действующих при стрельбе. На этапе проектирования и отработки орудия было проведено исследование по выбору оптимального сочетания геометрических и конструктивных параметров снаряда, что позволило обеспечить улучшенные аэродинамические характеристики нового осколочно-фугасного снаряда и устойчивость на траектории, несмотря на значительную длину и дальнобойную форму снаряда.
В 1986 году 152 мм гаубица «Мста-Б» была принята на вооружение Сухопутных войск.
Серийное производство началось в 1987 году, в настоящее время находится на вооружении Российской армии и некоторых стран СНГ.
В гаубице реализованы следующие конструктивные решения:
- трёхкамерный дульный тормоз эффективностью до 63 %;
- двухскоростные механизмы наведения, обеспечивающие углы вертикального наведения до 70° и наведение по горизонту при уклонах до 5°;
- механизм заряжания с бросковым пружинным досылателем снарядов, взводящихся от откатных частей и направляющим лотком, с приводом от затвора;
- автоматическое отключение подрессоривания колёс при разведении станин.
Устройство и характеристики
Артиллерийская часть гаубицы 2А65 «Мста-Б» имеет конструкцию аналогичную артчасти 152-мм самоходной гаубицы 2С19 «Мста-С» (Индекс ГРАУ 2А64) и отличаются только наличием у 2А64 эжектора для удаления пороховых газов из канала ствола после выстрела.
Буксируемая гаубица 2А65 выполнена по классической схеме артиллерийского орудия. Она имеет снабжённый трёхкамерным литым дульным тормозом и полуавтоматическим вертикальным клиновым затвором ствол-моноблок длиной 53 калибра, смонтированные над стволом гидропневматические противооткатные устройства (тормоз отката с жидкостным охлаждением и накатник), верхний станок со щитовым прикрытием для защиты расчёта и механизмов гаубицы от пуль и мелких осколков, подъёмный (двухскоростной, секторного типа), поворотный (двухскоростной, винтовой) и уравновешивающий механизмы, а также нижний станок с двумя станинами коробчатого сечения и двухколесную ходовую часть. На нижнем станке лафета смонтирован специальный поддон, на который с помощью гидравлического домкрата опускается орудие при переводе его из походного положения в боевое. На концах коробчатых станин смонтированы вспомогательные металлические катки, с помощью которых орудие может быть повернуто для стрельбы в любом нужном положении (без изменения положения станин угол равен 52°). В вертикальной плоскости подъёмный механизм верхнего станка обеспечивает наведение орудия на цель в диапазоне углов от −3,5° до +70°.
Для повышения скорострельности и снижения утомляемости номеров расчёта орудие оснащено двумя пружинными досылателями броскового типа для досылки снарядов и зарядов.
При переводе орудия в походное положение поддон поднимается и крепится к стволу и люльке, станины сдвигаются и соединяются с прицепным устройством тягача. Штатным средством транспортировки гаубицы является армейский грузовой автомобиль «Урал-4320″ с колёсной формулой 6×6. Подрессоренный колёсный ход орудия позволяет буксировать его по шоссе со скоростью до 80 км/час, а на пересеченной местности — до 20 км/час.
Расчёт — 8 человек.
Боеприпасы
Стрельба из пушки ведётся 152-мм выстрелами раздельного заряжания разработанными, как специально для неё (и для 2С19 «Мста-С»), так и применяющимися на гаубицах Д-20, 2С3 «Акация», МЛ-20.
- выстрелами 3ВОФ58, 3ВОФ72, 3ВОФ73 (с полным, дальнобойным и уменьшенным зарядами соответственно) с осколочно-фугасным снарядом 3ОФ45
- выстрелом 3ВОФ91 с осколочно-фугасным снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом.
- выстрелами 3ВОФ96, 3ВОФ97, 3ВОФ98 (с дальнобойным, полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ64.
- выстрелами 3ВОФ32, 3ВОФ33 (с полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ25.
- выстрелами 3ВО28, 3ВО29, 3ВО30 (с дальнобойным, полным и уменьшенным зарядами) с кассетным снарядом 3-О-23 с кумулятивно-осколочными боевыми элементами.
- выстрелами 3ВО13, 3ВО14 (с полным и уменьшенным зарядами) с кассетным снарядом 3-О-13 с осколочными боевыми элементами.
- выстрелом 3ВНС38 со снарядом постановки КВ и УКВ радиопомех 3РБ30-1-8.
- выстрелом со снарядом-постановщиком активных радиолокационных помех 3НС30.
- выстрелом 3ВДЦ8 с дымовым целеуказательным снарядом.
- выстрелом 3ВОФ64 с корректируемым снарядом с лазерной подсветкой 3ОФ39 комплекса 2К25 «Краснополь». [1]
На вооружении
Примечания
- ↑ The Military Balance 2010. — P. 178.
- ↑ The Military Balance 2010. — P. 184.
- ↑ The Military Balance 2009. — P. 364.
- ↑ The Military Balance 2010. — P. 223.
- ↑ The Military Balance 2010. — P. 227.
- ↑ The Military Balance 2010. — P. 196.
Литература
- В. Н. Шунков Энциклопедия артиллерии особой мощности. — Минск: Харвест, 2004. — 448 с. — (Библиотека военной истории). — ISBN 985-13-1462-5
- Е. И. Трембач, К. П. Есин, А.Ф. Рябец, Б.Н. Беликов «Титан» на Волге. От артиллерии к космическим стартам / Под общей ред. В. А. Шурыгина. — Волгоград: Станица-2, 2000. — 176 с. — 1000 экз. — ISBN 5-93567-014-3, ББК 63.3(2)6
- 2А65 ТО. Часть 1. Техническое описание // 152-мм гаубица 2А65. Техническое описание и инструкция по эксплуатации. — Москва: Военное издательство Министерства обороны СССР, 1991.
- Широкорад А. 152-мм гаубица «Мста-Б» // Пушки Мотовилихи. — 2011.
Ссылки
Верховного
Главнокомандования
артиллерия
артиллерия
dic.academic.ru
152-мм гаубица 2А65 — Википедия
| 2А65 «Мста-Б» | |
|---|---|
| 152-мм дивизионная гаубица 2А65 «Мста-Б» в Артиллерийском музее Санкт-Петербурга | |
| Тип: | Буксируемая гаубица |
| Страна: | |
| История службы | |
| Годы эксплуатации: | с 1987 |
| На вооружении: | |
| История производства | |
| Конструктор: | ЦКБ «Титан» |
| Разработан: | с 1976 по 1986 |
| Производитель: | Мотовилихинские заводы |
| Годы производства: | с 1987 |
| Всего выпущено: | более 1200 |
| Варианты: | 2А65, МЗ-146 |
| Характеристики | |
| Масса, кг: | 7000 |
| Тип тягача: | типа Урал-4320 |
| Клиренс, мм: | 400 |
| Скорость возки по шоссе, км/ч: | 20..80 |
| Длина, мм: | 11400..12700 |
| Длина ствола, мм: | 7200 |
| Ширина, мм: | 2500 |
| Высота, мм: | 1950..2950 |
| Экипаж (расчёт), чел.: | 8 |
| Калибр, мм: | 152,4 |
| Угол возвышения: | −3..+70 |
| Угол поворота: | −27..+28 |
| Скорострельность, выстрелов/мин: | до 7 |
| Начальная скорость снаряда, м/с | 810 |
| Прицельная дальность, м: | 6400..24 700 (ОФС) |
| Максимальная дальность, м: | 28 900 (АР ОФС) |
| Прицел: | ОП4М-97К, ПГ-1М, К-1 |
| Изображения на Викискладе?: | 2А65 «Мста-Б» |
152-мм гаубица «Мста-Б» (Индекс ГРАУ — 2А65, по классификации НАТО — M1987) — российская/советская буксируемая 152-мм гаубица состоящая на вооружении вооружённых сил некоторых стран бывшего СССР, предназначена для уничтожения тактических средств ядерного нападения, артиллерийских и миномётных батарей, танков и других броневых средств, разрушения полевых фортификационных и других оборонительных сооружений, подавления живой силы и огневых средств, пунктов управления, средств противовоздушной и противоракетной обороны.
Для обеспечения автоматизированного управления огнём артиллерийских дивизионов, вооружённых буксируемыми гаубицами «Мста-Б», разработаны комплексы «Фальцет» и «Капустник».
Гаубица стоит на вооружении ВС России и ряда стран СНГ.
История создания[править]
152-мм гаубица «Мста-Б» разработана под руководством Главного конструктора — Г. И. Сергеева (особое конструкторское бюро Производственного объединения «Баррикады» (ОКБ-221), ныне ЦКБ «Титан»).
НИОКР по созданию буксируемой 152-мм гаубицы «Мста-Б» начались в 1976 году. Цель разработки: повышение дальности стрельбы, скорострельности, увеличение угла вертикального наведения, повышение эффективного действия снаряда у цели, манёвренности и других характеристик по сравнению с гаубицами МЛ-20, Д-1, Д-20 Вооружённых Сил СССР.
Основное внимание при проектировании уделялось обеспечению высоких показателей кучности стрельбы гаубицы за счёт конструктивных мероприятий. Компоновка основных узлов гаубицы реализована с учётом обеспечения стабильности возмущающих моментов, действующих при стрельбе. На этапе проектирования и отработки орудия было проведено исследование по выбору оптимального сочетания геометрических и конструктивных параметров снаряда, что позволило обеспечить улучшенные аэродинамические характеристики нового осколочно-фугасного снаряда и устойчивость на траектории, несмотря на значительную длину и дальнобойную форму снаряда.
В 1986 году 152-мм гаубица «Мста-Б» была принята на вооружение Сухопутных войск ВС СССР.
Серийное производство началось в 1987 году, в настоящее время находится на вооружении ВС России и некоторых стран СНГ.
В гаубице реализованы следующие конструктивные решения:
- трёхкамерный дульный тормоз эффективностью до 63 %;
- двухскоростные механизмы наведения, обеспечивающие углы вертикального наведения до 70° и наведение по горизонту при уклонах до 5°;
- механизм заряжания с бросковым пружинным досылателем снарядов, взводящихся от откатных частей и направляющим лотком, с приводом от затвора;
- автоматическое отключение подрессоривания колёс при разведении станин.
Устройство и характеристики[править]
Артиллерийская часть гаубицы 2А65 или «Мста-Б» имеет конструкцию аналогичную артчасти 152-мм самоходной гаубицы 2С19 или «Мста-С» (Индекс ГРАУ 2А64) и отличаются только наличием у 2А64 эжектора для удаления пороховых газов из канала ствола после выстрела.
Буксируемая гаубица 2А65 выполнена по классической схеме артиллерийского орудия. Она имеет снабжённый трёхкамерным литым дульным тормозом и полуавтоматическим вертикальным клиновым затвором ствол-моноблок длиной 53 калибра, смонтированные над стволом гидропневматические противооткатные устройства (тормоз отката с жидкостным охлаждением и накатник), верхний станок со щитовым прикрытием для защиты расчёта и механизмов гаубицы от пуль и мелких осколков, подъёмный (двухскоростной, секторного типа), поворотный (двухскоростной, винтовой) и уравновешивающий механизмы, а также нижний станок с двумя станинами коробчатого сечения и двухколесную ходовую часть. На нижнем станке лафета смонтирован специальный поддон, на который с помощью гидравлического домкрата опускается орудие при переводе его из походного положения в боевое. На концах коробчатых станин смонтированы вспомогательные металлические катки, с помощью которых орудие может быть повернуто для стрельбы в любом нужном положении (без изменения положения станин угол равен 52°). В вертикальной плоскости подъёмный механизм верхнего станка обеспечивает наведение орудия на цель в диапазоне углов от −3,5° до +70°.
Для повышения скорострельности и снижения утомляемости номеров расчёта орудие оснащено двумя пружинными досылателями броскового типа для досылки снарядов и зарядов.
При переводе орудия в походное положение поддон поднимается и крепится к стволу и люльке, станины сдвигаются и соединяются с прицепным устройством тягача. Штатным средством транспортировки гаубицы является армейский грузовой автомобиль «Урал-4320» с колёсной формулой 6×6. Подрессоренный колёсный ход орудия позволяет буксировать его по шоссе со скоростью до 80 км/ч, а на пересеченной местности — до 20 км/ч.
Расчёт — 8 человек.
Стрельба из гаубицы ведётся 152-мм выстрелами раздельного заряжания разработанными, как специально для неё (и для 2С19 «Мста-С»), так и применяющимися на гаубицах Д-20, 2С3 «Акация», МЛ-20.
- выстрелами 3ВОФ58, 3ВОФ72, 3ВОФ73 (с полным, дальнобойным и уменьшенным зарядами соответственно) с осколочно-фугасным снарядом 3ОФ45
- выстрелом 3ВОФ91 с осколочно-фугасным снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом.
- выстрелами 3ВОФ96, 3ВОФ97, 3ВОФ98 (с дальнобойным, полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ64.
- выстрелами 3ВОФ32, 3ВОФ33 (с полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ25.
- выстрелами 3ВО28, 3ВО29, 3ВО30 (с дальнобойным, полным и уменьшенным зарядами) с кассетным снарядом 3-О-23 с кумулятивно-осколочными боевыми элементами.
- выстрелами 3ВО13, 3ВО14 (с полным и уменьшенным зарядами) с кассетным снарядом 3-О-13 с осколочными боевыми элементами.
- выстрелом 3ВНС38 со снарядом постановки КВ и УКВ радиопомех 3РБ30-1-8.
- выстрелом со снарядом-постановщиком активных радиолокационных помех 3НС30.
- выстрелом 3ВДЦ8 с дымовым целеуказательным снарядом.
- выстрелом 3ВОФ64 с корректируемым снарядом с лазерной подсветкой 3ОФ39 комплекса 2К25 «Краснополь». [1]
Боевое применение[править]
- В. Н. Шунков. Энциклопедия артиллерии особой мощности. — Минск: Харвест, 2004. — 448 с. — (Библиотека военной истории). — ISBN 985-13-1462-5.
- Е. И. Трембач, К. П. Есин, А.Ф. Рябец, Б.Н. Беликов. «Титан» на Волге. От артиллерии к космическим стартам / Под общей ред. В. А. Шурыгина. — Волгоград: Станица-2, 2000. — 176 с. — 1000 экз. — ISBN 5-93567-014-3, ББК 63.3(2)6.
- 2А65 ТО. Часть 1. Техническое описание // 152-мм гаубица 2А65. Техническое описание и инструкция по эксплуатации. — Москва: Военное издательство Министерства обороны СССР, 1991.
www.wikiznanie.ru
