Разминирование мины ПМН-2. (не для сапёров!)

Такого беспардонного отношения к минам мы себе позволить не могли… Всегда испытывали друг к другу взаимное уважение…

Противопехотная мина ПМН-2

Мина противопехотная фугасная нажимного действия. Предназначена для выведения из строя личного состава противника. Поражение человеку наносится за счет разрушения нижней части ноги (стопы) при взрыве заряда мины в момент наступания ногой на датчик цели (черный крестообразный выступ на верхней плоскости) мины.

Обычно при взрыве мины отрывается полностью стопа ноги, которой солдат противника наступил на мину, и, в зависимости от расстояния, второй ноги от места взрыва, она также может быть значительно повреждена или не получить повреждения вовсе. Кроме того, ударная волна достаточно большого заряда ВВ лишает человека сознания, высокая температура взрывных газов может причинить значительные ожоги нижним конечностям. Смерть может наступить от  болевого шока, потери крови при несвоевременном оказании первой помощи.

На снимке справа типичная картина последствий подрыва на мине типа ПМН.

Мина может устанавливаться как на грунт, так и в грунт, в снег,  вручную или раскладываться средствами механизации (прицепные минные раскладчики ПМР-1, ПМР-2, ПМР-3, прицепные минные заградители ПМЗ-4), но во всех случаях перевод мины в боевое положение осуществляется вручную. Герметичность мины позволяет использовать ее в водонасыщенных и болотистых грунтах. Установка мин под воду  (прибрежная полоса водных преград, броды) не допускается ввиду ее плавучести.

Срок боевой работы мины не ограничивается.
Самоликвидатором мина не оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет, но особенности конструкции исключают обратный перевод мины из боевого в безопасное положение. Поэтому мина относится к категории необезвреживаемых.

Мина имеет взрыватель и запал, являющиеся частью конструкции мины.

Тактико-технические характ ерист ики мины   ПМН-2

Тип мины……………………………………….противопехотная фугасная
Корпус…………………………………………..пластмасса.
Масса……………………………………….….400 гр.
Масса взрывчатого вещества (ТГ-40)…….….100 гр.
Диаметр………………………………………..12 см.
Высота ……………………………………..……5.4 см.
Диаметр датчика цели………………………9.7см.
Чувствительность……………………………15 — 25 кг.
Время приведения в боевое положение…….2-10 минут
Температурный диапазон применения…..-40 —+50 град.

Установка мины достаточно безопасна. С момента выдергивания предохранительной чеки до момента постановки взрывателя на боевой взвод   от 2 мин. (при +40град.) до 10 мин. (при -40 град.).

Применение в качестве заряда смеси тротила (40%) и гексогена (60%) вместо чистого тротила несколько повышает поражающее действие, приближая его к мине ПМН (200гр. тротила), хотя в целом мощность ПМН-2 примерно в полтора раза ниже, чем у ПМН.

Мины упаковываются в ящики по 25 шт. (масса брутто 25 кг.)  окончательно снаряженными. Размер ящика 66х60х20.5 см.

Преимущество мины ПМН-2 перед ПМН состоит прежде всего в том, что механизм дальнего взведения работает по принципу пневматики, а не перерезания струной металлоэлемента. Это обеспечивает высокую стабильность времени перевода мины в боевое положение 2-10 минут, т.е. почти не зависит от температуры оружающей среды (время дальнего взведения мины ПМН при низких температурах доходило до 59 часов, т.е. двое с половиной суток).
Второе преимущество ПМН-2 в том, что не требуется никаких предварительных действий при подготовке мины к применению (осмотр, вывинчивание   пробки, вставление запала, и т.п.) и нет никаких элементов, которыми требуется комплектовать мину (запал). Это обеспечивает высокую безопасность и  возможность пользования миной малоквалифицированными солдатами.

Несколько загрубленный датчик цели и его измененная форма (на снимке он отчетливо виден — черный крестобразный) исключают случайное срабатывание мины при кратковременных динамических нагрузках, несколько снижают чувствительность мины к взрывным средствами разминирования ( примерно на 8-12%).

Никаких подготовительных действий перед применением мины не требуется. Для перевода мины в боевое положение необходимо   просто резко повернуть  по часовой или против часовой стрелки предохранительную чеку (фигурная скобка из белого металла хорошо заметная на снимке) чтобы срезать контровочную медную проволоку и выдернуть чеку из гильзы. С этого момента через 2-10 минут мина будет переведена в боевое положение. Обратный процесс невозможен.

Мины, установленные на местности в боевое положение, снимать и обезвреживать запрещается. Они уничтожаются взрывом заряда ВВ массой 0,2 кг, уложенного рядом с миной, или многократным проездом по минному полю танков с тралами.

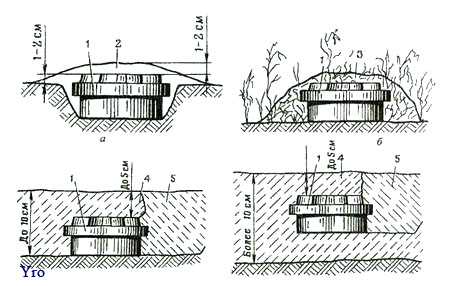

Рис. 2. Установка противопехотной фугасной мины ПМН-2:
а — в грунт; 5 — на поверхность грунта; в — в снег на поверхность грунта при снежном покрове до 10 см;г — в снег при снежном покрове более 10 см; 1 — мина; 2 — маскировка рыхлым грунтом; 3 —маскировка травой, листьями; 4 — снег; 5 — маскировка лунки снегом

Мины типа ПМН и ПМН-2 столь же популярны во многих странах, что и автомат Калашникова. ПМН-2 производились только в СССР на Брянском химическом заводе и заводе им. Чапаева, экспортировались во многие страны, особенно в Индокитай. Камбоджу следует считать страной, где мин ПМН-2 установлено наибольшее количество.
ПМН, кроме СССР, производились в пятнадцати странах мира, включая Италию (под индексом Gyata 69).  Они применяются весьма активно  в странах Азии и Африки.

popovandrey.livejournal.com

Противопехотная мина ПМН-4 (Советские и Российские мины)

Мина противопехотная фугасная нажимного действия. Предназначена для выведения из строя личного состава противника. Поражение человеку наносится за счет разрушения нижней части ноги (стопы) при взрыве заряда мины в момент наступания ногой на датчик цели (вся верхняя плоскость мины).

Обычно при взрыве мины разрушается почти полностью стопа ноги, которой солдат противника наступил на мину, и, в зависимости от расстояния, второй ноги от места взрыва, она также может быть  повреждена или не получить повреждения вовсе. Смерть может наступить от  болевого шока, потери крови при несвоевременном оказании первой помощи.

Мина может устанавливаться как на грунт, так и в грунт, в снег только вручную. Герметичность мины позволяет использовать ее в водонасыщенных и болотистых грунтах. Установка мин под воду  (прибрежная полоса водных преград, броды) не допускается ввиду ее плавучести.

Срок боевой работы мины не ограничивается.

Самоликвидатором мина не оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет, но особенности конструкции исключают обратный перевод мины из боевого в безопасное положение. Поэтому мина относится к категории необезвреживаемых.

Мина имеет взрыватель и запал, являющиеся частью конструкции мины.

Тактико-технические характеристики мины ПМН-4
Тип мины……………………………………………………………противопехотная фугасная
Корпус………………………………………………………………пластмасса.
Масса…………………………………………………………………300 гр.
Масса взрывчатого вещества (ТГ-40)……………50 гр.
Диаметр………………………………………………………………9.5 см.
Высота ………………………………………………………………4.2 см.
Диаметр датчика цели………………………………………9 см.
Чувствительность………………………………………………5 — 15 кг.
Время приведения в боевое положение………1-40 минут
Температурный диапазон применения…………-40 — +40 град.

Установка мины достаточно безопасна. С момента выдергивания предохранительной чеки до момента постановки взрывателя на боевой взвод   от 1 мин. (при +40 град.) до 40 мин. (при -40 град.).

Применение в качестве заряда смеси тротила (40%) и гексогена (60%) вместо чистого тротила несколько повышает поражающее действие, хотя мина имеет почти в четыре раза меньшую мощность, чем ПМН и вдвое, чем ПНМ-2.

На снимке слева показана мина ПМН-4 и ее вид снизу. Хорошо видны маркировка (белая полоса на месте обозначения типа ВВ указывает. что эта мина учебная, т.е. инертная), предохранительная чека и блокирующая скоба.

Мины упаковываются в ящики по 40 шт. (масса брутто 28 кг.) окончательно снаряженными. Размер ящика 66х60х20.5 см.

Механизм дальнего взведения мины ПМН-4 гидромеханический и работает по принципу   выдавливания  густого геля (жидкий каучук) через калиброванные отверстия, после того, как будет удалена предохранительная чека вместе с блокирующей скобой.  Это обеспечивает достаточно высокую стабильность времени перевода мины в боевое положение 1-40 минут, т.е. значительно менее  зависит от температуры окружающей среды, чем мина ПМН, хотя и несколько больше нежели мина ПМН-2.

При работе с миной  ПМН-4 ( как и с миной ПМН-2) не требуется никаких предварительных действий при подготовке ее к применению (осмотр, вывинчивание   пробки, вставление запала, и т.п.) и нет никаких элементов, которыми требуется комплектовать мину (запал). Это обеспечивает высокую безопасность и  возможность пользования миной малоквалифицированными солдатами.

Никаких подготовительных действий перед применением мины не требуется. Для перевода мины в боевое положение необходимо   просто выдернуть  предохранительную чеку  и удалить блокирующую скобу. С этого момента начинается процесс перевода мины в боевое положение. Обратный процесс невозможен.

Заметки на полях. Вероятно, эта мина также, как и ПМН, ПМН-2 перспектив не имеет. Она не имеет механизма самоликвидации и поэтому не соответствует ни Оттавской Конвенции, ни Женевскому Протоколу.

Веремеев Ю.Г.
Сапер

weaponland.ru

Противопехотный ужас & Минеры больше не нужны

Нашел в разделе выживание тему Мины, и понял что про мины у нас почти не кто и не чего не знает, так что читайте, если народу понравится то дам еще более подробную инфу.

Black Widow – «Черная вдова», такое название получила эта советская мина, известная в мире не меньше, чем знаменитый автомат Калашникова, и столь же широко распространенная.

Впервые об этой мине заговорили во время Вьетнамской войны 1964–1975 годов. Вместе с боевыми действиями по джунглям расползались и «черные вдовы»: Вьетнам, Камбоджа, Лаос и Таиланд. В 1967 году «вдовы» добрались до Ближнего Востока, где их активно применяли египетские и сирийские войска. Тысячами их устанавливали во время советско-афганской войны с 1979 по 1989 годы. Эту мину можно было встретить в любой стране, затронутой вооруженным конфликтом во второй половине прошлого века. Именно эта мина лишила ноги Шамиля Басаева, когда он с боевиками в январе 2000 года прорывался из Грозного. Вполне возможно, что именно ее взял в руки журналист Дмитрий Холодов в своем кабинете, когда грянул взрыв.

Как и автомат Калашникова, мина ПМН появилась на свет в СССР в 1949 году и так же, как автомат, производилась и производится по лицензиям и без них во множестве стран. В Китае под обозначением Тип 58, в Венгрии – Gyata 64, в Аргентине – FMK-1, в Болгарии – ПМН, а также в Ираке, Иране, Пакистане, Индии, на Кубе и т.д. Точных данных, почему мину окрестили «черной вдовой», нет. Может быть, из-за черного цвета резиновой крышки или из-за того, что у человека, наступившего на нее, мало шансов остаться в живых. Но скорее всего – из-за того иррационального страха перед минами, который охватывает даже обстрелянных и опытных солдат, парализует их волю, лишает смелости и способности идти вперед.

Проклятие пехоты

В действительности от мин во всех войнах погибло и было искалечено куда меньше людей, чем от пуль, снарядов и бомб. Как ни странно, но основным поражающим фактором противопехотной мины является не сила взрыва и не осколки. Мина калечит не столько тело, сколько душу солдата. Минный страх (другое название – минный ужас) – вот что останавливает наступающую пехоту, вот что заставляет бойцов бояться сделать хоть шаг. Причем, чем опытнее солдат, чем больше он воюет, тем сильнее минный ужас.

А ведь вероятность наступить на мину ПМН на стандартном советском минном поле составляет всего 0,07, то есть из ста солдат, попавших на такое поле, подорвутся всего семеро. И между тем, зная, что впереди минное поле, солдаты откажутся идти в атаку или, осознав, что они на минном поле, залягут и предпочтут стать неподвижными мишенями для вражеских пулеметов, нежели броситься вперед или отступить назад.

Солдат в бою боится, конечно, и пуль, и снарядов. Но он понимает, что на той стороне такой же солдат и по нему тоже бьют пушки и стреляют автоматы – идет противоборство. Кто более умел, опытен, смел, быстр, у того и больше шансов победить и остаться в живых. С миной все не так. И сознание того, что ты сам приводишь своего убийцу в действие, лишает человека мужества и парализует его волю.

Вблизи

Рассмотрим ПМН поближе. Это советская противопехотная фугасная мина нажимного действия. Противопехотная – то есть предназначенная специально для уничтожения или ранения человека. Фугасная – поражающая силой взрыва. Нажимного действия – значит, взорвется только тогда, когда на нее будет оказано давление силой не менее 8–25 кг. Для срабатывания достаточно наступить.

Внутри мины находится заряд тротила массой 200 г. При взрыве мины наступившая нога обычно отрывается до колена. Что происходит со второй ногой – зависит от того, шел человек или бежал. В первом случае он с большой вероятностью лишается и второй ноги; во втором – нога может уцелеть. Кроме того, мощная ударная волна лишает человека сознания, вгоняет в его тело остатки обуви, одежды, обломки собственных костей, а раскаленные взрывные газы причиняют сильные ожоги. Если человеку, подорвавшемуся на мине, не будет оказана своевременная первая медицинская помощь, может наступить смерть от болевого шока или большой потери крови.

Морозоустойчивый вариант

Наряду со всеми своими достоинствами ПМН обладала и весьма существенным недостатком: время приведения мины в боевое положение зависело от температуры. Если при температуре +40ОС мина переводится в боевое положение через 2–3 минуты, то при –40ОС на это уходит два с половиной дня – холод резко повышает сопротивляемость металла предохранительной пластины к резанию (см. врезку).

Поэтому ко второй половине шестидесятых годов на вооружение Советской армии была принята мина ПМН-2. Она отличалась от ПМН тем, что вместо перерезаемого металлоэлемента в ней был установлен резиновый сильфон, проще говоря, короткая резиновая гофрированная трубка, которая в предохранительном положении находилась в сжатом состоянии. Подобные устройства на языке минеров называются «механизмами дальнего взведения». Выдергивая предохранительную фигурную скобу, минер высвобождал сильфон, который начинал заполняться воздухом через калиброванные отверстия и расправляться. При этом в конце своего распрямления сильфон высвобождал подпружиненный движок с детонатором, который становился напротив ударника.

Мина ПМН-2, помимо того, что время ее приведения в боевое положение несравненно меньше зависело от температуры (при всех условиях от 2 до 10 минут), обладала еще одним ценным свойством – она всегда была готова к работе. Единственная операция, которую выполнял минер, состояла в том, что он поворачивал и выдергивал предохранительную скобу. А вот ПМН предварительно требовалось подготовить к работе: отвернуть пробку, вставить в мину детонатор, завернуть пробку, отвернуть пробку на противоположной стороне мины и проверить исправность металлоэлемента.

Заряд мины был уменьшен вдвое, поскольку было признано, что 200 г тротила многовато – человеку вполне хватало и вдвое меньшего заряда. Правда, тротил заменили на более мощную взрывчатку ТГ-40 (смесь тротила с гексогеном). Усилие срабатывания подняли с 8–25 кг до 15–25 кг, с тем чтобы увеличить стойкость мины к взрывному способу разминирования. Однако ПМН-2 оказалась значительно более сложной в изготовлении, а следовательно – и значительно более дорогой. Популярностью она не пользовалась. Если ПМН широко известна во всем мире, то ПМН-2 применялась ограниченно, в основном на территории СНГ, в Афганистане и некоторых других странах. Да и производилась она исключительно в Советском Союзе.

Наследницы вдовы

К концу семидесятых годов перестала удовлетворять военных и ПМН-2. Маневренный характер современных войн, их непродолжительность приводили к тому, что нередко помехой войскам становились свои же собственные минные поля. К тому же после окончания боевых действий минные поля приходилось разминировать, на что уходило много ресурсов и времени.

Требовалось, чтобы по истечении определенного времени противопехотные мины либо становились безопасными, либо самоликвидировались. Поэтому была разработана мина ПМН-3, которая внешне не отличалась от ПМН-2, но имела электронный взрыватель, который обеспечивал надежное срабатывание мины под ногой солдата, исключая взрыв мины от воздействия на нее ударной волны при подрыве зарядов разминирования (за счет разницы в продолжительности давления на мину ударной волны и ноги) и автоматически взрывал мину по истечении заданного срока. Возможно было заранее установить счетчик на время от 0,5 до 8 суток, после чего мина взрывалась, не причиняя никому вреда. Зная время боевой работы минного поля, командиры были уверены, что к нужному времени этого минного поля уже существовать не будет.

Но пришли восьмидесятые годы, финансирование армии стало сокращаться, и потребовалась значительно более дешевая мина. Было решено отказаться от выпуска дорогих ПМН-3 в пользу дешевого последнего варианта советской нажимной противопехотной фугасной мины – ПМН-4. Эта мина меньше и по диаметру, (9,5см) и по высоте (4,2см), и по массе разрывного заряда (всего 50 г ТГ-40). Механизм дальнего взведения был гидравлическим. После удаления предохранительной скобы каучуковый гель начинал выдавливаться через калиброванные отверстия, на что уходило от 1 до 40 минут в зависимости от температуры окружающего воздуха. После этого мина становилась в боевое положение. От механизма самоликвидации отказались по экономическим причинам. Наступала эра совсем других мин.

Автор Юрий Веремеев

Минеры больше не нужны

Мины XXI века должны самоустанавливаться и самоликвидироваться. А вот чего они делать не должны – так это причинять противнику существенные потери.

Вторая мировая война оказалась весьма маневренной. Войска воюющих сторон прошли многие тысячи километров. За одну кампанию линия фронта зачастую перемещалась на сотни километров. Характер войны определился наличием средств нападения (самолеты, танки). В этих условиях минное оружие получило максимальное развитие как очень важное средство обороны.

Однако и во Второй мировой периоды позиционной войны были довольно длительными. Противостоящие армии месяцами могли стоять друг против друга, накапливая силы. Так что времени для установки многокилометровых оборонительных минных полей обычно было вполне достаточно, и воюющие армии обходились весьма незначительным количеством специалистов-саперов, которые не спеша и методично, день за днем ставили и ставили все новые мины.

Сегодня средства нападения явно и намного превосходят средства обороны. Атакующие войска могут перемещаться с очень большими скоростями, быстро перебрасывая даже тяжелое вооружение (танки, артиллерию) так же легко, как и пехоту.

А значит, тот, кто сильнее, кто имеет больше войск, может в нужном месте в нужное время сосредоточить силы и создать превосходство. Обороняющийся же всегда запаздывает: он вынужден приспосабливаться в действиям нападающего, дожидаться, когда тот проявит себя, чтобы уже затем принимать оборонительные меры.

Мины для обороны

В этих условиях мины для обороняющейся стороны приобретают особенно важное значение. Ими можно тормозить натиск врага, пока на атакованный участок перебрасываются силы; можно с помощью мин заставить атакующих изменить направление движения в желательную сторону; можно заставить терять время и топтаться на месте, пока проделываются проходы среди множества мин – все это позволяет выиграть время, создать перевес в силах и нанести контрудар.

Однако сегодня скорости движения войск столь велики, что обычные традиционные мины уже не поспевают и не отвечают требованиям времени. Слишком долго устанавливать каждую из них; кроме того, для их установки требуются специалисты-саперы, которых в нужное место также надо перебрасывать, как и пехоту. Пока саперы смогут выполнить задачу по установке минного поля перед наступающим противником, они уже безнадежно опоздают. Перекрыть же заблаговременно всю линию фронта и создать сплошные минные поля нереально и нецелесообразно. Слишком много для этого потребуется мин, саперов и времени. Еще один очень существенный недостаток традиционных мин – они одинаково перекрывают движение и противнику и своим. Спасая свои войска от атак, они одновременно не позволяют им ударить по врагу, так что в ряде случаев свои же минные поля становятся помехой самим себе.

Отсюда в конце концов выработались требования к минам конца XX – начала XXI века. Во-первых, мина должна быть такой, чтобы для ее установки не требовался специалист-сапер; все процессы приведения в боевое положение должны происходить автоматически. Во-вторых, мина должна доставляться к месту минирования быстрее, чем там может оказаться противник. В-третьих, мина должна устанавливаться только там и только тогда, когда это требуется, и для ее установки не должно требоваться присутствие человека.

В-четвертых, мина должна исчезать, как только в ней миновала надобность. В-пятых, основная задача мины – остановить противника или затормозить его движение. И, наконец, в-шестых, задача мины причинить существенные потери противнику уже не столь актуальна, как раньше.

Когда были сформулированы эти, во многом противоречивые, требования, появились мины с совершенно новыми принципами установки и применения – мины XXI века. В советской военной терминологии такие мины получили наименование «мины дистанционного минирования». Американцы назвали их Scatterable Mines («разбрасываемые мины»). Оба этих термина довольно неуклюжие и громоздкие и не отражают сути этого нового класса мин. Но что делать, пока ничего лучше не придумано.

Бабочки смерти

Вообще-то, пионерами в деле дистанционного минирования стали немцы. Уже в 1939 году у них появилась осколочная бомба малого калибра (всего 2 кг), которая получила обозначение SD-2 Schmetterling («бабочка»). Несколько десятков таких бомб помещались в корпус большой кассетной бомбы. Бомбардировщик сбрасывал кассетную бомбу над противником, в воздухе она раскрывалась, и «бабочки» рассеивались в воздухе, охватывая куда большую площадь, нежели одна большая осколочная бомба.

Неизвестно кому пришла в голову мысль сделать так, чтобы «бабочки» не взрывались, коснувшись земли, а срабатывали лишь в том случае, когда их, «мирно» лежащих на земле, кто-либо заденет. Цель преследовалась простая – затруднить действия санитаров по оказанию помощи раненым после авианалета. Так интуитивно был найден способ минировать местность средствами авиации, без участия саперов и необходимости присутствовать на минном поле. Ведь эти лежащие на земле SD-2 представляли собой настоящие противопехотные мины, а участок, на котором они были разбросаны, был настоящем противопехотным минным полем.

Однако ни сами немцы, ни их противники так и не поняли, что за открытие было сделано. Минирование без минеров! Ведь если в кассету заложить SD-2 в варианте мин, получается типичная авиационная система дистанционного минирования. Впрочем, время подобных мин тогда еще не наступило. Оно пришло в годы вьетнамской войны. В предыдущих статьях упоминались мины серии Graval, BLU-43/B Dragontooth, BLU-42/B Devil apples и их советские аналоги. Однако это были первые опыты, отработка методики минирования без минеров. Все вышеупомянутые мины имели весьма малые размеры, и поражающая способность их была невелика. Например, советская мина ПОМ-1 была, в сущности, слабее гранаты Ф-1.

Через какое-то время американцы отказались от Graval, BLU-43/B Dragontooth, BLU-42/B Devil apples и создали более совершенные и мощные образцы противопехотных мин дистанционного минирования, объединив их в группу систем под названием Family of Scatterable Mines – FASCAM («Семейство систем дистанционного минирования ФЭСКЭМ»). Мины эти доставляются и устанавливаются с помощью артиллерийских снарядов (система ADAM), наземных разбрасывателей (системы GEMSS, MOMPS, Ground Volcano), вертолетов (система Air Volcano), самолетов фронтовой авиации (система Gator). Все мины семейства FASCAM отвечают тем самым шести требованиям, которые приведены выше.

Советский Союз (Россия) сохранил на вооружении некоторые аналоги американских мин (ПФМ-1, ПОМ-1), поскольку они доказали свою эффективность во время афганской войны, а позднее в период обеих войн в Чечне. Однако и в Советском Союзе осознали необходимость создания более мощных мин систем дистанционного минирования. Так была создана первая противопехотная мина дистанционного минирования ПОМ-2.

Все на виду

Кто-то скажет – мол, слишком много заметных предметов остается лежать на минном поле – крышки от кассет, крышки от стаканов, сами стаканы с длинными белыми матерчатыми лентами. Да и стоящая вертикально мина высотой около 18 см слишком заметна. Это так. Но вернемся к пятому пункту требований, которые предъявляются к современным минам. Основная задача минного поля – остановить, задержать противника.

И совершенно не важно – остановится ли он оттого, что его солдаты начнут подрываться, или по той причине, что солдаты увидят явные признаки минного поля. Да и обезвреживать даже ясно видимые мины ПОМ-2 вряд ли кто решится. Ведь неизвестно, когда эта штука решит самоликвидироваться, то есть взорваться сама по себе. Пустить впереди бронемашины, которые могут заставить эти мины взрываться, но для которых ПОМ-2 неопасны? А если на этом же минном поле лежат и противотанковые мины ПТМ-1 или ПТМ-3, которые помещаются в точно такие же кассеты и могут быть установлены одновременно и на том же минном поле, что и ПОМ-2? Так что войскам только и остается, как ждать, пока приедут саперы с соответствующими средствами проделывания проходов в минных полях.

А потом еще ждать – пока саперы выполнят свою задачу и освободят путь. А ведь именно это и требовалось – задержать передвижение войск. Тем более, что противная сторона не дремлет: как только саперы заканчивают свою работу, над полем появляется вертолет с новой порцией мин…

Можно, конечно, вызвать истребители, которые не позволят вертолету-минеру делать «свое черное дело». Но чуть глубже в обороне противника уже ползут по полю грузовики (УМЗ) или гусеничные машины (УГМЗ), из которых вылетают одна за другой новые мины. И вместо стремительного наступления, прорыва обороны и выхода на оперативный простор начинается долгое и нудное медленное продвижение с потерями, большими затратами сил и средств, расходом топлива. Военные в таком случае говорят: «Наступление завязло на минных полях».

Политический вопрос

Сегодня США и объединенная Европа многократно сильнее России. Случись крупный военный конфликт, Россия сможет только обороняться. А вот Европа будет наступать. Отсюда становится понятной вся активность по поводу запрещения мин как «негуманного» оружия: наступающим мины особенно не нужны. Мины – это оружие обороняющейся, слабейшей стороны. Отнять у России важное средство обороны – вот в чем цель Оттавской конвенции о запрещении противопехотных мин. А красочные фотографии безногих детей (якобы жертв мин) – не что иное, как передергивание фактов. Современная мина уничтожает сама себя, как только в ней миновала надобность. А вот куда более странный факт: европейские страны наотрез отказываются разговаривать о заключении конвенции об обязательном оснащении всех авиабомб и артиллерийских снарядов устройствами самоликвидации. Ведь не секрет, что вина мин (простейших самодельных, как правило) в страданиях мирного населения от взрывов в послевоенный период составляет не более 5–10%. Остальные 90–95% – это жертвы неразорвавшихся ракет, снарядов, бомб и ручных гранат.

Автор Юрий Веремеев

deadland.ru

Противопехотная мина ПМН-4 (Советские и Российские мины)

Мина противопехотная фугасная нажимного действия. Предназначена для выведения из строя личного состава противника. Поражение человеку наносится за счет разрушения нижней части ноги (стопы) при взрыве заряда мины в момент наступания ногой на датчик цели (вся верхняя плоскость мины).

Обычно при взрыве мины разрушается почти полностью стопа ноги, которой солдат противника наступил на мину, и, в зависимости от расстояния, второй ноги от места взрыва, она также может быть  повреждена или не получить повреждения вовсе. Смерть может наступить от  болевого шока, потери крови при несвоевременном оказании первой помощи.

Мина может устанавливаться как на грунт, так и в грунт, в снег только вручную. Герметичность мины позволяет использовать ее в водонасыщенных и болотистых грунтах. Установка мин под воду  (прибрежная полоса водных преград, броды) не допускается ввиду ее плавучести.

Срок боевой работы мины не ограничивается.

Самоликвидатором мина не оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет, но особенности конструкции исключают обратный перевод мины из боевого в безопасное положение. Поэтому мина относится к категории необезвреживаемых.

Мина имеет взрыватель и запал, являющиеся частью конструкции мины.

Тактико-технические характеристики мины ПМН-4
Тип мины……………………………………………………………противопехотная фугасная
Корпус………………………………………………………………пластмасса.
Масса…………………………………………………………………300 гр.
Масса взрывчатого вещества (ТГ-40)……………50 гр.
Диаметр………………………………………………………………9.5 см.
Высота ………………………………………………………………4.2 см.
Диаметр датчика цели………………………………………9 см.
Чувствительность………………………………………………5 — 15 кг.
Время приведения в боевое положение………1-40 минут
Температурный диапазон применения…………-40 — +40 град.

Установка мины достаточно безопасна. С момента выдергивания предохранительной чеки до момента постановки взрывателя на боевой взвод   от 1 мин. (при +40 град.) до 40 мин. (при -40 град.).

Применение в качестве заряда смеси тротила (40%) и гексогена (60%) вместо чистого тротила несколько повышает поражающее действие, хотя мина имеет почти в четыре раза меньшую мощность, чем ПМН и вдвое, чем ПНМ-2.

На снимке слева показана мина ПМН-4 и ее вид снизу. Хорошо видны маркировка (белая полоса на месте обозначения типа ВВ указывает. что эта мина учебная, т.е. инертная), предохранительная чека и блокирующая скоба.

Мины упаковываются в ящики по 40 шт. (масса брутто 28 кг.) окончательно снаряженными. Размер ящика 66х60х20.5 см.

Механизм дальнего взведения мины ПМН-4 гидромеханический и работает по принципу   выдавливания  густого геля (жидкий каучук) через калиброванные отверстия, после того, как будет удалена предохранительная чека вместе с блокирующей скобой.  Это обеспечивает достаточно высокую стабильность времени перевода мины в боевое положение 1-40 минут, т.е. значительно менее  зависит от температуры окружающей среды, чем мина ПМН, хотя и несколько больше нежели мина ПМН-2.

При работе с миной  ПМН-4 ( как и с миной ПМН-2) не требуется никаких предварительных действий при подготовке ее к применению (осмотр, вывинчивание   пробки, вставление запала, и т.п.) и нет никаких элементов, которыми требуется комплектовать мину (запал). Это обеспечивает высокую безопасность и  возможность пользования миной малоквалифицированными солдатами.

Никаких подготовительных действий перед применением мины не требуется. Для перевода мины в боевое положение необходимо   просто выдернуть  предохранительную чеку  и удалить блокирующую скобу. С этого момента начинается процесс перевода мины в боевое положение. Обратный процесс невозможен.

Заметки на полях. Вероятно, эта мина также, как и ПМН, ПМН-2 перспектив не имеет. Она не имеет механизма самоликвидации и поэтому не соответствует ни Оттавской Конвенции, ни Женевскому Протоколу.

Веремеев Ю.Г.
Сапер

shooting-iron.ru

Противопехотная мина ПМН. ОМОН Дзержинск

Наш новый проект — Минно-Подрывное Дело(сокращенно МПД). Здесь описываются стандартные инженерные боеприпасы и средства минирования.
Чего здесь нет: Самодельных взрывных устройств и пособий по терроризму. Все, что здесь описано можно при желании найти в библиотеках, а также на сайтах производителей.

в начало

Противопехотная мина ПМН

Мина ПМН принята на вооружение в 1950 году. Экспортировалась в различные страны мира и широко применялась в вооруженных конфликтах. За причиняемые человеку при взрыве тяжелые ранения, практически не оставляющие ему шансов остаться в живых, на Западе получила название «Черная вдова». С 1963 года производилась в Китае под индексом «мина типа 58».

Устройство и принцип действия

Мина ПМН  состоит из корпуса, заряда ВВ, нажимного устройства, спускового механизма, ударного механизма и запала МД-9.

Рис. 5.4. Противопехотная мина ПМН: а — общий вид; б — разрез; 1 — корпус; 2 — заряд ВВ; 3 — резиновый колпак; 4 — щиток; 5 — разрезное кольцо; 6 — шток; 7 — металлическая лента; 8 — резиновая прокладка; 9 — колпачок; 10 – резак; 11 — металлоэлемент № 2; 12 — кольцо; 13 — предохранительная чека; 14 — втулка; 15 — боевая пружина; 16 — ударник; 17 — пружина штока; 18 — боевой выступ; 19 — капсюль-детонатор M-l; 20 — тетриловая шашка; 21 — пластмассовая гильза; 22 — пробка; 23 — резиновая прокладка

Корпус 1 мины пластмассовый, имеет внутри два канала: вертикальный и горизонтальный. Заряд ВВ 2 — специальная тротиловая шашка, закрепленная в корпусе на лаке.

Нажимное устройство (крышка) мины состоит из резинового колпака 3 и пластмассового щитка 4. Резиновый колпак надет на корпус и закреплен на нем металлической лентой 7.

Спусковой механизм смонтирован в вертикальном канале корпуса и состоит из пластмассового штока 6, пружины 17 и разрезного кольца 5. В штоке имеется окно с боевым выступом 18. В окно проходит ударник при срабатывании мины. Боевой выступ удерживает ударник на боевом взводе после перерезания металлоэлемента. В собранной мине шток поджат пружиной вверх к разрезному кольцу.

Ударный механизм размещен в горизонтальном канале корпуса. Он собран в отдельный узел и имеет временной предохранитель. Ударный механизм состоит из втулки 14, ударника 16 с резаком 10 в виде петли из стальной струны, закрепленной с помощью вкладыша, боевой пружины 15, металлоэлемента № 2 11, предохранительной чеки 13 с кольцом 12, колпачка 9 с резиновой прокладкой 8, герметизирующих место соединения ударного механизма с корпусом мины. В минах ПМН, изготовленных до 1965 г., резак имеет другую конструкцию. Он выполнен в виде отрезка стальной струны, закрепленного в металлической рамке на конце штока ударника.

В собранном ударном механизме боевая пружина сжата, шток ударника проходит через втулку и удерживается в ней предохра­нительной чекой. Металлоэлемент № 2 помещается в пазу втулки в петле резака.

Запал МД-9 размещается в горизонтальном канале корпуса со стороны, противоположной ударному механизму. Запал состоит из пластмассовой гильзы 21, тетриловой шашки 20 массой 6,5 г и капсюля-детонатора накольного действия М-1 19, закрепленного в гнезде шашки на лаке. Тетриловая шашка выполняет роль пере­даточного заряда. Запал МД-9 закрепляется в мине пробкой 22 с резиновой прокладкой 23.

После выдергивания предохранительной чеки срабатывает вре­менной предохранитель — перерезается металлоэлемент № 2. Мина переходит в боевое положение — ударник упирается в боевой выступ штока. При нажатии на мину крышка и шток опускаются, боевой выступ штока выходит из зацепления с ударником. Ударник освобождается, под действием боевой пружи­ны проходит через окно в штоке и накалывает капсюль-детонатор М-1, который взрывается и вызывает взрыв тетриловой шашки и заряда ВВ мины.

Подготовка к установке и установка

Для подготовки мины к установке необходимо:

свинтить колпачок с втулки ударного механизма и проверить исправность резака и наличие металлоэлемента, вновь навинтить колпачок;

вывинтить пробку, установить в мину запал МД-9 и завинтить пробку.

Подготовка мин может производиться в укрытом месте непосредственно перед выходом на минирование. К месту установки мины, снаряженные запалами МД-9, переносятся в вещевых мешках.

В летних условиях (при талом грунте) мины устанавливаются в грунт (рис. 5.5, а) с возвышением крышки на 1 — 2 см над поверхностью грунта и маскируются местным материалом (травой, листьями, грунтом и т. п.). Зимой (при наличии рыхлого снежного покрова) мины устанавливаются в снег с маскировкой рыхлым снегом слоем 3 — 5 см (рис. 5.5, б). В твердый утрамбованный снег (лед) мины устанавливаются так же, как в грунт.

При мерзлом и очень твердом (скальном) грунте мины устанавливаются на поверхности грунта и маскируются местными материалами.

Для установки мины в грунт (твердый снег) необходимо:

вырыть лунку по размерам мины глубиной 3,5 — 4 см;

установить мину в лунку и, придерживая ее рукой за колпачок, не нажимая на крышку, выдернуть предохранительную чеку и довернуть усилием руки колпачок;

замаскировать мину.

Рис. 5.5. Установка мины ПМН: а — в грунт; б — в рыхлый снег; 1 — мина; 2 — маскировка травой, листьями и т. п.; 3 — маскировка лунки рыхлым снегом

Установка мины в рыхлый снег производится следующим образом:

рядом с местом установки мины ногой сделать в снегу углубление 8 — 10 см;

выдернуть предохранительную чеку, не нажимая на крышку мины, и усилием руки довернуть колпачок;

держа за колпачок, установить мину под снег через боковую стенку углубления, не нарушая слоя снега над миной;

замаскировать углубление в снегу, через которое устанавливалась мина, не нарушая снежного покрова около мины.

Мины ПМН могут раскладываться с грузовых автомобилей или прицепным минным заградителем ПМЗ-4 с дополнительным оборудованием. Установка мин в грунт, перевод их в боевое положение и маскировка производятся вручную.

Обезвреживание

Мины ПМН обезвреживать запрещается. Они уничтожаются на месте установки так же, как и мины ПМД-6М и ПМД-6.

в начало
