Считается, что история советских тяжёлых миномётов началась во второй половине 30-х годов. Сначала появился 120-мм полковой миномёт образца 1938 года ПМ-38, а через пять лет к нему добавился знаменитый 160-мм дивизионный миномёт образца 1943 года МТ-13. Как оценивали это оружие в войсках, какие достоинства и недостатки находили миномётчики в своём оружии?

Иногда утверждают, что прототипом советского 120-мм миномёта мог стать весьма удачный французский 120 mm Brandt Mle 1935. Рациональное зерно в этом утверждении есть, но оба образца схожи лишь в той степени, что и все остальные миномёты крупного калибра того периода. В СССР действительно внимательно отслеживали зарубежные военные новинки, в число которых входили и миномёты. В частности, в самом начале 30-х в здесь проходил испытания опытный 107-мм «химический» МС — миномёт Стокса.

Но калибром 107 мм работы не ограничивались – в 1932 году на испытания подавались миномёты калибром до 165 мм. Интенсивная работа над крупнокалиберными системами велась и дальше – например, дело «Отчёты по опытным испытаниям 50-мм, 82-мм, 107-мм, 120-мм, 160-мм миномётов и боеприпасов к ним» датировано… 1938 годом. Однако создание крупнокалиберных миномётов оказалось не таким простым делом. К началу Великой Отечественной войны в штате РККА успел появиться только 120-мм полковой миномёт образца 1938 года, а 160-мм системы и их более крупнокалиберные собратья до войны так и остались опытными.

Эталонные 120 мм

Едва ли не наилучшей оценкой боевых качеств советского 120-мм миномёта является факт появления у немцев 12 cm Granatwerfer 42. «Стодвадцатка» представляет собой тот довольно редкий случай, когда «барахольщики всей Европы» не только приняли трофейный миномёт на вооружение вермахта, но и после захвата технической документации наладили его производство.

В опроснике 1945 года, составленном в Главном артиллерийском управлении, к 120-мм полковому миномёту относились следующие пункты:

«Удовлетворяет ли требованиям существующая штатная организация миномётной батареи? Не следует ли увеличить количество полковых миномётов, т.е. в полку иметь дивизион трёхбатарейного состава по четыре миномёта в каждой? Считаете ли Вы необходимым передать полковые миномёты на вооружение стрелкового батальона? Какие изменения должны быть внесены в тактико-технические требования к существующему последнему образцу полкового миномёта?»

Не забыли в опросе и про 160-мм миномёт: «Не следует ли 160-мм миномёт иметь на вооружении в стрелковом полку, и в каком количестве?»

Проще всего было с техническими требованиями. Большинство солдат и офицеров, отвечавших на вопросы, были вполне довольны существующими тяжёлыми миномётами и боеприпасами к ним, приводя многочисленные примеры их эффективности в бою. Особенно много таких примеров по понятным причинам относилось к завершающему периоду войны, когда 120-мм миномёты оказывались зачастую единственной мощной артсистемой, успевавшей следовать за наступающей пехотой. Впрочем, имелись примеры и более раннего периода, когда 120-мм миномёты в условиях нехватки артиллерии цементировали оборону и позволяли осуществлять хоть какую-то артиллерийскую поддержку.

Ценность 120-мм миномётов в этот период трудно переоценить. Например, в докладной записке Особого отдела НКВД Северо-Западного фронта в марте 1942 года отдельно упоминается следующий факт:

«В подавляющем большинстве миномётных подразделений армии в первые дни наступления совершенно бездействовали 120-мм миномёты: занаряженный Главным артиллерийским управлением Красной Армии эшелон со 120-мм минами для 1-й ударной армии был перехвачен артиллерийским управлением Западного фронта».

120-мм фугасные мины при удачном попадании были опасны и для бронетехники – в частности, в одном из отчётов приводится случай, когда батарея 120-мм миномётов заставила отступить несколько немецких самоходных орудий, ведущих огонь из укрытий, при этом подбив одну самоходку.

Всё же отдельные замечания имелись и к «стодвадцаткам». Например, из-за частых осечек просили снять механизм образца 1940 года, оставив ударный спусковой механизм 1938 года. Опорную плиту просили переконструировать так, чтобы колёсный ход не отделялся от ствола при переходе из походного в боевое положение. Также имелись просьбы прочнее укрепить поперечный уровень на вертлюге и стержень прицела.

Выдвигались и другие претензии: «Конструктивные и производственные недостатки: неудачен прицел, недостаточно прочен амортизатор и подъёмный винт. Мал угол горизонтальной наводки». Также высказывались пожелания усилить возможности по буксировке миномётов, поскольку «иногда, даже несмотря на плохие дороги, приходится совершать марш с большой скоростью».

По вопросу о месте полковых миномётов в штате один из наиболее исчерпывающих ответов пришёл из 28-й армии, штаб которой провёл обобщение ответов из подчинённых частей:

«Все без исключения высказывания и доклады отрицательно решают вопрос о необходимости передачи ПМ-120 на вооружение батальонов.

При прорыве обороны противника пехота располагает достаточным количеством приданных и поддерживающих средств; при преследовании 120-мм миномёты станут обузой для батальонов вследствие громоздкости. В скоротечном бою, который завязывается батальоном, 120-мм миномёты опоздают с открытием огня.

Для непосредственного сопровождения пехоты наилучшим образцом миномёта является БМ-82; он в любое суток, в любую погоду и на любой местности способен не отставать от боевых порядков пехоты. Подвижность ПМ-120 значительно меньшая, и в бою миномёты будут неизбежно отрываться от батальона…

Вся огневая мощь 120-мм миномётов не будет полностью использована при передаче их в батальоны, так как это будет означать дробление их и децентрализацию управления миномётами в полку. Подвоз боеприпасов в боевые порядки батальонов очень затруднён, и ПМ-120 будут испытывать недостаток в минах».

При этом в отношении 120-мм миномётов в полку большинство фронтовиков дружно высказывались в стиле «расширить и углубить», то есть предлагали увеличить и число самих миномётов, и структуру вокруг них (в первую очередь, подразделения управления), а также численность расчётов. Отмечалось, что по штату миномёты должны были иметь механизированную тягу, но на практике она часто заменялась лошадьми, которые «не тянули» миномёты с боезапасом и расчётом в нужном для наступающей пехоты темпе. Наилучшим видом тяги для 120-мм миномёта назывался автомобиль типа «Студебекер».

Отмечалось, что при наличии в полку дивизиона 120-мм миномётов полк будет меньше зависеть от артиллерии высшего уровня и обретёт способность к большей самостоятельности в решении боевых задач. Усилить 120-мм миномёты в некоторых ответах предлагалось за счёт сокращения батарей 76-мм полковой артиллерии.

Отмечалось, что увеличение количества 120-мм миномётов в полку вместо передачи их в батальоны даст возможность как массировать огонь при необходимости, так и оказывать поддержку батальонам, придавая им по мере необходимости отдельные батареи дивизиона. При этом обращалось внимание, что в настоящий момент полковая батарея 120-мм миномётов не имеет даже радиосвязи, что затрудняет эффективную поддержку пехоты в наступлении дальше трёх километров.

Имелись ссылки на уже имеющийся успешный опыт сведения батарей 120-мм миномётов в миномётный дивизион при дивизии, со своим командиром, штабом и так далее. Стоит отметить, что в этом наглядно проявился опыт войны, полученный бойцами Красной армии. Во многих ответах неоднократно указывалось, что лимитирующим фактором для эффективного использования миномётов будет являться не число стволов, а структура управления и снабжения.

«В стрелковом полку иметь… нецелесообразно»

По 160-мм миномётам уже упомянутая выше 28-я армия дала следующий ответ:

«Имеется всего три высказывания за передачу на вооружение стрелковых полков 160-мм миномёта. Группа офицеров-миномётчиков частей 96-й гвардейской стрелковой дивизии пишет, что в прошедших боях в Восточной Пруссии часто были случаи, когда для овладения опорным пунктом противника огневых средств полка было недостаточно, и чувствовалась острая нужда в 160-мм миномётах. В стрелковом полку необходимо иметь одну батарею из трёх 160-мм миномётов…

Подобное предложение без его мотивировки вносит начальник штаба 54-й гвардейской стрелковой дивизии. Командир 20-й стрелковой дивизии предлагает: на вооружении стрелкового полка обязательно следует иметь батарею 160-мм миномётов (четыре ствола) для выполнения особо важных задач на разрушение. Стрелковый полк, имея эти миномёты, сможет решать самостоятельно и своевременно задачи на разрушение зданий в ходе уличных боев, а также разрушать усиленные сооружения противника при обороне полевого типа.

Все остальные участники обсуждения этого вопроса считают, что в стрелковом полку иметь на вооружении 160-мм миномёты нецелесообразно».

Интересно, что и в других частях те из отвечавших, кто отмечал необходимость передачи 160-мм миномётов на полковой уровень, ссылались именно на опыт боев в Восточной Пруссии. Например, начальник штаба 566-го стрелкового полка по опыту штурма Кёнигсберга просил себе в штат целую батарею из четырёх 160-мм миномётов.

Редко, но встречались и более радикальные мнения, настаивающие на передаче 120-мм миномётов в батальоны, а 160-мм – в полки. В частности, в одном из ответов указывалось, что 120-мм миномёты обычно ведут огонь по целям в ближней глубине обороны противника, в то время как комбат не имеет средств, чтобы подавить мешающие продвижению пехоты огневые точки на передовой.

Что касается боевого применения 160-мм миномётов, то здесь больше могли рассказать массированно применявшие их отдельные миномётные бригады РГК. Так, в отчёте 29-й отдельной тяжёлой миномётной бригады отмечалось высокое фугасное действие 160-мм мин – от воронок диаметром от 2,5 до 4 метров ДЗОТы и блиндажи противника заваливались даже при отсутствии прямого попадания. Интересно, что в сводке за период боев с 16 октября по 11 ноября 1944 года бригада, помимо прочих достижений, заявила подбитыми два танка и одну самоходку «Фердинанд».

Завершая рассказ, хотелось бы особо подчеркнуть, что все эти мнения высказывались фронтовиками по опыту Великой Отечественной войны. Разумеется, они при этом никак не могли учитывать, например, темпы моторизации и механизации армии в значительно более позднее послевоенное время. Вместе с тем, практика локальных конфликтов последних десятилетий показала, что в послевоенное время советские военные теоретики чересчур увлеклись процессом пересаживания пехоты на колеса и гусеницы.

В реальности вместо стремительных бросков через радиоактивные пятна в равнинной Европе пехота вынуждена была воевать в горно-лесистой местности. Здесь зачастую обнаруживалось, что вооружение БМП, оставшейся где-то в километре ниже по склону, так же бесполезно, как и развёрнутая за пределами дальности огня артиллерия. Наступило запоздалое понимание, что самая лучшая поддержка – та, которая может быть у пехоты здесь и сейчас, то есть, именно такая, которую могут оказать расположившиеся в нескольких километрах от поля боя тяжёлые миномёты.

Советские миномёты в годы войны. Часть 1-я

3-дюймовый миномёт конструкции капитана Стокса по схеме «мнимого треугольника», которая стала классической, был создан в 1915 году и предназначался первоначально для стрельбы неоперёнными химическими минами.

Химическая миномётная неоперённая мина

При попадании в цель такая мина разлеталась на части, разбрасывая отравляющие вещества. Впоследствии были созданы миномётные мины, начинённые взрывчаткой, обтекаемой формы, снабженные хвостовым оперением.

Фактически калибр «трёхдюймовых мин» равнялся 81 мм, так как диаметр крышек в передней и задней части цилиндра составляет 81 мм. К донной части мины прикреплялась полая трубка меньшего, чем мина, диаметра — патронник с огнепередающими отверстиями. В трубку вставлялся холостой ружейный патрон 12 калибра в картонной гильзе. Сверху на патронник налагались дополнительные пороховые заряды кольцеобразной формы. Дальность стрельбы зависела от количества колец, хотя при стрельбе на минимальную дистанцию мина могла быть использована и без них.

Заряжание миной производилось с дула. Мина имела меньший диаметр, чем калибр ствола и свободно падала на дно канала под действием силы тяжести. Мина натыкалась на боек ударника, при этом срабатывал капсюль-воспламенитель охотничьего патрона, вставленного в патронник. Воспламенившийся порох, сгорая, развивал давление, достаточное для того, чтобы пороховые газы пробили оболочку патрона напротив огнепередающих отверстий. При этом воспламенялись дополнительные заряды. Под давлением пороховых газов мина выбрасывалась из ствола.

Благодаря простоте заряжания была достигнута огромная по тем времена скорострельность (25 выстрелов в минуту), какой не имел ни один миномет или полевое орудие. Точность стрельбы, особенно неоперёнными химическими минами, была посредственной, что компенсировалось высокой скорострельностью.

В 20-30 годы миномёт был существенно усовершенствован во Франции специалистами фирмы «Брандт». Миномёт стал легче, обслуживание и стрельба из него существенно упростились. Наведение по углу места в небольшом секторе осуществлялось с помощью винтового поворотного механизма, размещенного на креплении прицела. Были разработаны новые, более тяжелые, мины обтекаемой формы, в которых увеличилась не только масса заряда, но и дальность полета.

81-мм миномет «Брандт» модели 27/31 получил широкое распространение и стал образцом для подражания. Минометы этого типа выпускались по лицензии или просто копировались, в том числе в СССР.

Перед войной в СССР произошло чрезмерное увлечение миномётами. Военное руководство считало, что лёгкие, недорогие простые в производстве и обслуживании миномёты способны заменить собой другие типы артиллерийского вооружения.

Так, под давлением «миномётного лобби» были похоронены проекты лёгких пехотных гаубиц, не принят на вооружение хорошо показавший себя на испытаниях автоматический гранатомет Таубина.

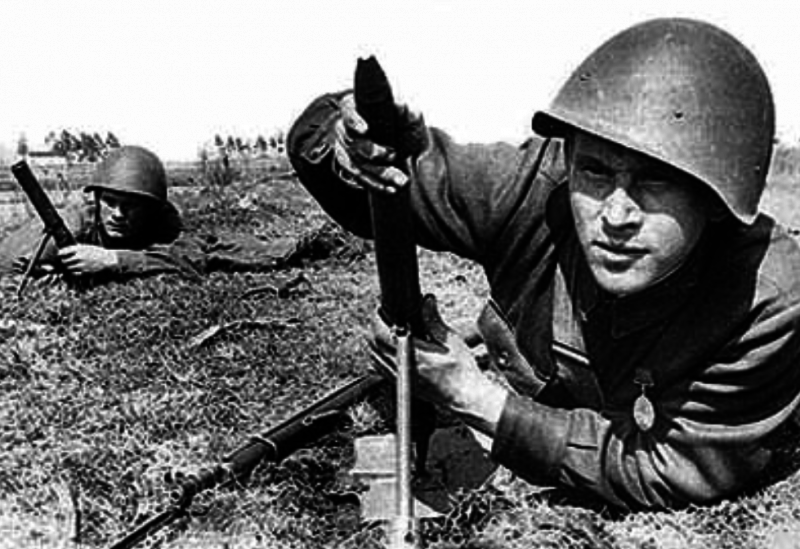

В конце 1939 года был создан простейший тип миномета — 37-мм миномет-лопата минимального калибра. Им планировалось заменить пехотный винтовочный гранатомет Дьяконова.

В походном положении миномет массой около 1,5 кг представлял собой лопату, рукоятью которой служил ствол. Миномет-лопата мог использоваться для рытья окопов. При стрельбе из миномета лопата выполняла роль опорной плиты. Лопата была сделана из броневой стали.

Миномет состоял из ствола, лопаты — опорной плиты и сошки с пробкой. Труба ствола соединена наглухо с казенником. В казенник запрессован боек, на который накладывался капсюль вышибного патрона мины. Хвостовая часть казенника оканчивалась шаровой пятой, служащей для шарнирного соединения ствола с плитой (лопатой). Ствол и лопата в шарнирном соединении сделаны неразъемными. Для соединения ствола с лопатой по-походному на казенной части ствола имелось вращающееся кольцо. Сошка служила для опоры ствола и в походном положении помещалась в стволе. Ствол при этом с дула закрывался пробкой. Перед стрельбой сошка соединялась со стволом. Скорострельность миномёта достигала 30 выстр./мин.

Какие-либо прицельные приспособления у миномета отсутствовали, стрельба велась на глаз. Для стрельбы была разработана 37-мм осколочная мина массой около 500 граммов. Мины носились в патронташе.

Зимой 1940 года при использовании 37-мм миномета-лопаты в боях в Финляндии была внезапно обнаружена его крайне низкая эффективность. Дальность полета мины при оптимальном угле возвышения была невелика и не превышала 250 метров, а осколочное действие было слабым, особенно в зимнее время, когда почти все осколки застревали в снегу. Ввиду отсутствия прицельных приспособлений точность стрельбы была крайне низкой, возможен был только «беспокоящий» обстрел противника. Всё это стало причинами негативного отношения к 37-мм миномету в пехотных подразделениях.

37-мм миномётная мина

В конце 1941 года из-за неудовлетворительной боевой эффективности 37-мм миномёт был снят с производства. Тем не менее, его можно было встретить на передовой до 1943 года. По воспоминаниям фронтовиков, его относительно успешно применяли в условиях стабильной линии фронта после пристрелки ориентиров.

В 1938 году на вооружение был принят 50-мм ротный миномёт разработки КБ завода №7. Он представлял собою жёсткую систему со схемой мнимого треугольника. Миномёт имел механический прицел без оптики.

Конструктивной особенностью миномёта было то, что стрельба производилась лишь при двух углах возвышения: 45° или 75°. Регулировка по дальности производилась так называемым дистанционным краном, находящемся в казенной части ствола и выпускающим часть газов наружу, тем самым уменьшая давление в стволе.

Угол возвышения 45° обеспечивал наибольшую дальность огня 850-граммовой миной до 800 м, а при полностью открытом дистанционном кране угол наклона ствола в 75° обеспечивал минимальную дальность в 200 м. При стрельбе на все дальности применялся только один заряд. Дополнительное изменение дальности стрельбы также осуществлялось за счёт изменения пути мины в стволе по отношению к основанию ствола путём передвижения бойка, в результате чего менялся объём каморы. Угол горизонтального наведения без перестановки плиты до 16°. Скорострельность 30 выстр./мин. Весил миномёт около 12 кг.

В процессе эксплуатации в частях и в ходе боевого применения во время конфликта с Финляндией был выявлен целый перечень недостатков ротного миномёта. Самыми существенными из них были:

— Большая минимальная дальность (200 м).
— Относительно большой вес.
— Большие габариты, что затрудняло маскировку.
— Слишком сложное устройство дистанционного крана.
— Несоответствие шкалы дистанционного крана дальности.
— Неудачное расположение выходного отверстия в дистанционном кране, из-за этого при стрельбе выходящие газы, ударяясь о грунт, поднимали пыль и тем затрудняли работу расчета.
— Ненадёжное и сложное крепление прицела.

50-мм миномётная мина

В 1940 году на вооружение поступил модернизированный 50-мм ротный миномёт. В 50-мм ротном миномёте обр. 1940 года была уменьшена длина ствола и упрощена конструкция дистанционного крана. Тем самым сократилась длина миномёта и вес уменьшился до 9 кг. На плите миномёта имелся козырёк, предназначенный для защиты расчёта от пороховых газов.

Тем не менее, устранить все недостатки без кардинального изменения конструкции миномёта не удалось. До начала Великой Отечественной войны было произведено более 30 тыс. 50-мм миномётов.

В ходе войны был создан миномёт образца 1941 года, который был создан в СКБ под руководством конструктора В. Н. Шамарина. На нём отсутствовала двунога, крепление всех элементов производилось только к опорной плите, дистанционный кран с отводом газов вверх. Плита миномета штампосварная мембранного типа. Вес миномета в боевом положении около 10 кг.

Миномёт Шамарина по сравнению с предыдущими образцами стал значительно проще и дешевле. Повысились эксплуатационные свойства миномёта.

Хотя дальность и эффективность огня остались прежними, 50-мм ротный миномёт обр. 1941 года пользовался популярностью в войсках, являясь зачастую единственным средством огневой поддержки советской пехоты в звене рота-взвод.

В 1943 году 50-мм ротные миномёты были сняты с вооружения и изъяты из войск. Произошло это из-за их невысокой боевой эффективности и перехода к наступательным операциям.

Значительное количество произведённых 50-мм миномётных мин было переделано в ручные осколочные гранаты.

При этом штатный головной взрыватель мгновенного действия и хвостовая часть изымались, а вместо головного взрывателя вкручивался взрыватель УЗРГ-1, который во время войны применялся в ручных осколочных гранатах Ф-1 и РГ-42.

В 1934 году, после изучения миномёта Стокса-Брандта, под руководством инженера Н. А. Доровлёва в СССР был создан 82-мм миномёт. В течение двух лет миномёт испытывался и сравнивался с зарубежными образцами, и в 1936 году поступил на вооружение РККА.

Выбор калибра обосновывался тем, что мины 81-мм миномётов иностранных армий могли быть использованы при стрельбе из советских миномётов, в то время как 82-мм отечественные миномётные мины не были пригодны для стрельбы из миномётов иностранных армий. Но, скорее всего это было связано либо с боязнью конструкторов заклинивания мин в каналах минометов, либо было решено округлить калибр с 81,4 мм до 82 мм для упрощения документации и подготовки производства.

82-мм батальонный миномёт обр. 1936 г.

82-мм миномет обр. 1936 г. являлся первым советским батальонным минометом и предназначался для подавления огневых точек, поражения живой силы, разрушения проволочных заграждений и уничтожения материальной части противника, расположенных за укрытиями и недоступных для настильного стрелкового и артиллерийского огня, а также расположенных открыто.

Миномёт весом в боевом положении около 63 кг вёл огонь 3,10-кг минами на дальность до 3040 м, со скорострельностью 20-25 выстр./мин. Для стрельбы применялись 82-мм осколочные и дымовые мины.

82-мм минометная мина

Оружие сочетало достаточную эффективность выстрела с возможностью переноски пехотинцами: миномёт в походном положении весил 61 кг и разбирался для переноски на три части — ствол (вес во вьюке — 19 кг), двунога (20 кг) и опорная плита (22 кг). Помимо самого миномёта расчет нес боеприпасы к нему — лоток с тремя минами весил 12 кг, вьюк с двумя лотками — 26 кг. Скорострельность миномёта составляла до 25 выстрелов в минуту, причем опытный расчет мог поразить цель с 3-4 выстрелов.

Боевую проверку 82-мм минометы обр. 1936 г. прошли в боях с японскими войсками у озера Хасан и на реке Халхин-Гол. В боях на реке Халхин-Гол было использовано 52 миномета, составлявших около 10% всей полевой артиллерии. Несмотря на выявившиеся в ходе боевых действий такие недостатки конструкции, как малый угол горизонтальной наводки и необходимость разборки миномета при переносе на поле боя, минометы заслужили высокую оценку войск. В ходе боев было израсходовано 46,6 тысячи мин.

В 1937 году в конструкцию миномёта внесли изменения с целью повышения технологичности и боевой эффективности. В частности, была изменена форма опорной плиты — у миномёта образца 1937 года стала круглой.

82-мм батальонный миномёт обр. 1937 г.

К началу Великой Отечественной войны в Красной Армии насчитывалось 14 200 шт. 82-мм миномётов.

82-мм батальонный миномет обр. 1941 г. отличался от обр. 1937 г. наличием отделяемого колесного хода, опорной плитой арочной конструкции, а также двуногой иной конструкции. Колеса надевались на полуоси ног двуноги и при стрельбе снимались.

Конструктивные усовершенствования были подчинены технологическим возможностям производства и направлены на уменьшение массы миномета, трудозатрат при его изготовлении и улучшении маневренных характеристик. Баллистические характеристики миномета обр. 1941 года были аналогичны образцу 1937 года.

82-мм миномет обр. 1941 года был более удобен при транспортировке по сравнению с обр. 1937 года, но был менее устойчив при стрельбе и имел худшую кучность по сравнению с обр. 1937 года.

С целью устранения недостатков 82-мм миномета обр. 1941 года была проведена его модернизация. В ходе нее была изменена конструкция двуноги, колеса и крепления прицела. Модернизированный миномет получил название 82-мм миномет обр. 1943 года.

В ходе войны предпринимались попытки повышения мобильности миномётных подразделений. Миномёты устанавливались на автомобили повышенной проходимости, на грузовики и коляски мотоциклов. Особенно актуально это стало после перехода нашей армии к наступательным операциям.

82-мм минометные мины, уступая по массе 76-мм снаряду полкового орудия в два раза, не уступали ему по осколочному действию. При этом батальонный миномёт был в несколько раз легче и дешевле.

По материалам:
http://ru-artillery.livejournal.com/33102.html
http://dresden43435.mybb.ru/viewtopic.php?id=49&p=2
http://infoguns.com/minomety/vtoroy-mir-voiny/sovetskie-legkie-minomety.html

Советские миномёты в годы войны. Часть 2-я

В 1939 году для вооружения частей действующих в условиях горной местности был принят разработанный в КБ Б.И. Шавырина 107-мм полковой горно-вьючный миномет обр. 1938 г. Однако серийное производство мин к 107-мм миномету было налажено лишь в начале 1941 года.

Ствол миномета состоял из трубы и навинтного казенника. Выстрел производился двумя способами: действием ударного механизма стреляющего приспособления, который взводился после заряжания миномета, и самонаколом мины при опускании ее в канал ствола.

Миномет имел неподрессоренный ход,состоящий из рамы, двух колес и ящика ЗИП. Передок предназначен для перевозки 20 окончательно снаряженных мин в лотках и для тяги колесного хода. Передок с колесным ходом миномета транспортировался конной тягой с помощью четырехконной упряжки. Колесный ход с передком обеспечивал хорошую подвижность на равнинной и резкопересеченной местности.

Для транспортировки миномета применялась также грузовая машина со специальным оборудованием кузова для погрузки в него конного хода с минометом и 24 минами в ящиках парковой укладки, кроме того, в кузов машины садился минометный расчет.

Каждый миномет снабжался комплектом конских вьюков с укладочными приспособлениями (13 вьюков на каждый миномет). На участках пути, допускающих движение на колесах, миномет должен был перевозиться на колесном ходу с передком, а по горным тропам — на вьюках.

Миномёт вёл огонь 9 кг минами на дальность до 6300 м, минимальная дальность составляла 700 м. Скорострельность 15 выстр/мин.

В январе 1940 года в войска стал поступать 120-мм полковой миномёт обр. 1938 г. Он был так же разработан под руководством Б.И. Шавырина.

Миномёт имел отделяемый колёсный ход, дающий возможность буксировки четвёркой лошадей или грузовиком (с ограничением скорости из-за простой жёсткой подвески), или же погрузкой в кузов. Тот же колёсный ход позволял перекатывать миномёт силами расчета, что было необычно для артсистемы такой мощности.

Выстрел производился накалыванием капсюля под весом мины, или же с помощью спускового механизма — в целях безопасности при стрельбе мощными зарядами. Заряд размещался в xвостовике мины. Для увеличения дальности существовали дополнительные заряды в матерчатых картузах, крепившиеся вручную на хвостовик.

Масса миномёта в боевом положении — 275 кг. Скорострельность достигала 15 выстрелов в минуту. Максимальная дальность стрельбы — 5900 м, минимальная — 460 м.

К 120-мм миномёту была создана широкая номенклатура боеприпасов. Основной считалась 15,9 кг осколочно-фугасная мина, содержащая 1,58 кг тротила. Имелась так же 120-мм мина «большой емкости». Вес такой мины составлял 27 кг, а вес взрывчатого вещества (8 кг) в два раза превышал вес взрывчатого вещества в обычной 120-мм мине. В грунте средней плотности такая мина делала воронку глубиной 1,5 м и диаметром 4,0 м. Кроме осколочно-фугасных выпускались осветительные, дымовые и зажигательные мины разных типов.

К 1941 году каждая стрелковая дивизия имела в своем составе по 12 120-мм полковых минометов (по батарее из 4 минометов в стрелковом полку). На 1 июня 1941 года Красная Армия имела на вооружении около трёх тысяч 120-мм миномётов.

Уже первые бои показали, что мощный 120-мм миномет является не только “оружием ближнего боя”, как гласили наставления, но и ценным огневым средством пехоты, особенно при нехватке артиллерии. Полковые миномёты не только уничтожали живую силу врага и разрушали его укрепления, но и неоднократно участвовали в отражении танковых атак. Конечно, прямое попадание из миномёта в танк маловероятно, но при близком разрыве 15,9 кг мины, её тяжелые осколки способны пробить бортовую 30-мм броню и разворотить ходовую часть немецких средних танков PzKpfw III и PzKpfw IV. В случае же прямого попадания верхний броневой лист танка, как правило, проламывался. После попадания под массированный обстрел мощными 120-мм минами нервы немецких танкистов часто не выдерживали, и танки поворачивали назад.

Советские полковые миномёты были по достоинству оценены противником, несколько сотен трофейных 120-мм миномётов состояли в вермахте на вооружении под обозначением GrW 378(r).

Немецкий клон миномёта обр. 1938 года, пущенный в массовое производство в начале 1943 года после изучения советских трофейных образцов и трофейной документации, стоял на вооружении Вермахта под наименованием 12-cm Granatwerfer 42. Боеприпасы были взаимозаменяемы, чем противоборствующие стороны успешно пользовались.

Несмотря на то, что 120-мм мина уступала по весу 122-мм гаубичному снаряду (15,9 кг против 21,76 кг) эффективность осколочного действия отвесно падающей мины была значительно выше. При разрыве снаряда около половины осколков уходили в небо или в грунт.

После начала войны, для восполнения огромных потерь выпускался упрощённый и без колёсного хода 120-мм миномёт обр. 1941 г.
Проведенные сравнительные испытания упрощенного миномета со штатным обр. 1938 г. показали, что упрощенный миномет по боевым характеристикам не уступает штатному, а по некоторым показателям даже превосходит его.
Запуск в производство миномета в конце 1941 года позволил на том же оборудовании увеличить выпуск минометов в 1,8 раза. Трудоемкость изготовления была сокращена почти вдвое, расход материалов – на 26%.

В 1943 году конструкторский коллектив серийного завода под руководством А. А. Котова провёл модернизацию конструкции, и на вооружение был принят 120-мм полковой миномёт образца 1943 года.

Значительные изменения претерпел ствол миномета. Конструкция встроенного в казенник ствола стреляющего механизма была упрощена. Кроме того, если раньше для замены сломанного бойка приходилось разбирать миномет и свинчивать казенник со ствола, то новая конструкция стреляющего механизма позволяет выполнять замену бойка без разборки миномета, что особенно важно в боевой обстановке.

Опытом боевого использования обусловлено и другое изменение конструкции ствола — на его дульной части был установлен предохранитель от двойного заряжания. Дело в том, что хорошо натренированный расчет может вести из миномета огонь с очень высокой скорострельностью. Известный расчет миномета, составленный из братьев Шумовых, стрелял так, что в воздухе одновременно находились восемнадцать мин. Это означает, что когда на позициях противника разрывается первая мина, в ствол опускается двадцатая мина, а восемнадцать уже летят на врага.

При таком темпе стрельбы в войсках бывали случаи, когда на оставшуюся в стволе в результате осечки мину опускалась другая. Взрыв двух мин означал неминуемую гибель расчета. В течение длительного времени такие потери относили к прямому попаданию вражеского снаряда, пока один из чудом оставшихся в живых командиров расчета не рассказал о случае двойного заряжания. Для минометов калибра 82-мм и 120-мм была срочно разработана конструкция предохранителя, металлический флажок которого препятствует опусканию в канал ствола миномета второй мины. 120-мм миномет образца 1943 года выпускался уже с таким предохранителем.

120-мм полковые миномёты отлично зарекомендовали себя на фронте, но после захвата Красной Армией стратегической инициативы и перехода к наступательным операциям, для разрушения долговременных оборонительных сооружений потребовался более мощный миномёт.

Сложность создания миномета большого калибра заключалась в том, что при использовании хорошо зарекомендовавшей себя в минометах калибра 82-120 мм схемы «мнимого треугольника» с заряжанием с дульной части, необходимо было разработать устройство для подачи мины весом более 40 кг на высоту до 3 м и заряжания миномета. Вследствие большого веса такая система неизбежно теряла свои преимущества перед обычными артиллерийскими орудиями. По этой причине группе конструкторов под руководством И.Г. Теверовского только в 1943 году удалось создать достаточно простой, легкий и удобный в эксплуатации 160-мм миномет.

В связи с тем, что большая высота ствола не позволяет заряжать миномет с дула, миномет выполнен казнозарядным. Для открывания ствола при заряжании и запирания его в момент выстрела ствол разделен на качающуюся часть и казенник. Достаточно было одного поворота рукоятки — и качающаяся часть ствола занимала горизонтальное положение для заряжания. После того, как мина послана в ствол, эта часть под действием собственного веса возвращалась в положение для стрельбы.

Обтюрация пороховых газов обеспечивается за счет введения в комплект выстрела короткой гильзы со средствами воспламенения. Являющийся основанием миномета в боевом и походных положениях лафет миномета также имеет оригинальную конструкцию. Он снабжен колесным подрессоренным ходом, не отделяющимся при стрельбе.

На лафете собраны поворотный подъемный и уравновешивающий механизмы, а также прицельные приспособления. Для ускорения освоения миномета в производстве его опорная плита создана на базе опорной плиты штатного 120-мм миномета обр. 1938 г. По периметру этой плиты была приварена стальная обечайка, упрочненная дополнительными ребрами жесткости.

При весе в боевом положении 1086 кг, 160-мм миномёт вёл огонь тяжелыми 40,53 кг минами, начинёнными 7,78 кг взрывчатки, на дальность до 5100 м, с темпом 3 выстр./мин.

120-мм и 160-мм миномёты

160-мм минометами обр. 1943 г. вооружались тяжелые минометные бригады, входившие в состав артиллерийских дивизий прорыва резерва Верховного Главнокомандования. Каждая бригада состояла из трех трехбатарейных дивизионов. В батарее имелось 4 миномета.

В отзывах, поступавших с фронта, отмечалось, что 160-мм миномет является эффективным средством разрушения всех видов полевых укреплений и надежным средством подавления и уничтожения артиллерийских и минометных батарей противника. Эти минометы с успехом применялись и в уличных боях в крупных населенных пунктах. До конца войны ни в одной армии мира не было столь мощных миномётов.

Интересно сравнить объем производства минометов в годы второй мировой войны в Советском Союзе и в других странах. В США с июля 1940 года по июнь 1945 года выпущено 110 тыс. минометов, в Британии за 1939-1944 годы — 96 тыс., в Германии в 1941-1944 годах — 68 тыс. В СССР с 1 июля 1941 года по 30 июня 1945 года изготовлено 347900 минометов, то есть в среднем по 86975 минометов в год. С одной стороны эти цифры отражают масштабы потерь, которые понёс СССР в начальный период войны, с другой стороны важность и востребованность миномётного вооружения. Если в начале войны минометы рассматривались как средство непосредственной поддержки пехоты, то к концу ее они превратились в один из основных видов артиллерии.

По материалам:
http://ru-artillery.livejournal.com/33102.html
http://dresden43435.mybb.ru/viewtopic.php?id=49&p=2
http://infoguns.com/minomety/vtoroy-mir-voiny/sovetskie-legkie-minomety.html

«Новые отечественные минометы» в блоге «Армия и Флот»

Простота устройства и применения миномета в сочетании с хорошими боевыми качествами быстро обеспечили этому виду оружия широкое распространение. С момента появления минометов прошло более ста лет. За это время они сохранили свою популярность и продолжали совершенствоваться.

Сейчас разработка новых минометных систем продолжается в нескольких странах, в том числе и в России, где развитием этого направления занимается нижегородский ЦНИИ «Буревестник». Работы по совершенствованию старых минометов и созданию новых касаются в основном двух направлений батальонного звена – вооружения калибра 82 и 120 миллиметров.

Прежде всего стоит отметить модернизацию комплекса 2С12 «Сани» с индексом 2С12А. Принятая на вооружение в 1981 году система 2С12 состоит из миномета 2Б11, колесного хода и автомобиля-буксировщика. Основным изменениям подвергся сам миномет. Главный элемент модернизации миномета 2Б11 – новая опорная плита и система ее сопряжения со стволом. Ранее ствол мог только качаться в одной плоскости. Благодаря применению новой опорной плиты с шарниром обновленный миномет может наводиться и по горизонтали. Это позволяет переносить огонь на другую цель без разворота тяжелой опорной плиты. Кроме того, 2Б11 получил ряд новых средств и возможностей.

Обновленный стреляющий механизм может быть быстро и просто снят, разбор миномета при этом не требуется. На специальной дополнительной стойке лафета имеется узел для крепления прицела, благодаря чему есть возможность наведения всей батареи с использованием только одного прицельного устройства. Кроме того, в комплект обновленных «Саней» входят устройства, позволяющие быстро и просто производить выверку прицела, а также вести огонь в ночных условиях.



120-мм миномет 2Б11

Транспортная машина на шасси Урал 43206-0651

Колесный ход 2Л81

С целью сохранения максимальной унификации с оригинальным комплексом 2С12 модернизация не затронула основную часть его агрегатов. По этой причине дальность и точность стрельбы осталась на прежнем уровне. Как и раньше, «Сани» могут стрелять обычными минами на дистанции до 7100 метров. При использовании управляемых КМ-8 «Грань» дальность поражения целей увеличивается до девяти километров. В ходе модернизации 2С12А получил новый автомобиль-буксировщик. Теперь это грузовик «Урал-43206» или тягач МТ-ЛБ. Перевозка миномета с колесным ходом может осуществляться либо простой буксировкой, либо в кузове грузовика или на крыше гусеничной машины. Для погрузки транспортные машины оснащаются быстросъемным пандусом лотковой конструкции и лебедкой.

Обновленный состав оборудования комплекса обеспечивает более быстрое переведение комплекса из походного состояние в боевое и наоборот, в том числе и силами сокращенного расчета. Другой проект модернизации старого миномета носит название 2Б24 и является дальнейшим развитием проекта 2Б14-1 «Поднос». 82-миллиметровое орудие благодаря своим габаритам и весу может транспортироваться в разобранном виде расчетом из четырех человек.

Конструкция 2Б24 главным образом отличается от предшественника длиной ствола. Это нововведение позволило значительно увеличить максимальную дальность стрельбы, теперь она равна шести километрам. Миномет 2Б24 может стрелять всеми имеющимися минами калибра 82 миллиметра. Кроме того, в ходе его разработки была создана осколочно-фугасная мина повышенного могущества 3-О-26.

Как и миномет комплекса 2С12А, 2Б24 имеет новый шарнир сопряжения ствола и опорной плиты, что позволяет вести обстрел целей в любом направлении, лишь разворачивая ствол и переставляя опоры лафета. Допустимая скорострельность орудия повысилась до отметки более двадцати выстрелов в минуту. Для обеспечения приемлемого температурного режима ствола и во избежание его деформации на казенной части имеется оребрение-радиатор.

Миномёт 2Б14 «Поднос»

Являясь носимым, миномет 2Б24 может разбираться на три основных агрегата, которые упаковываются во вьюки. Один боец из расчета при этом переносит ствол, второй несет опорную плиту, а третий – двуногий лафет и прицел. Четвертый номер расчета несет специальный рюкзак-вьюк для боезапаса. Без каких-либо изменений в конструкции миномет 2Б24 может преобразовываться из носимого в самоходный. Для этого при помощи специального монтажного комплекта миномет устанавливается в десантном отделении бронированного тягача МТ-ЛБ. Такой комплекс получил название 2К32 «Дева».

Примечательно, что монтажный комплект 2Ф510-2 позволяет быстро снимать с него миномет и использовать в носимом варианте. Боекомплект боевой машины 2К32 составляет 84 мины. Особый интерес представляет 82-миллиметровый миномет 2Б25 «Галл». В первую очередь, внимание привлекают габариты этого орудия. При значительном калибре в разобранном виде оно укладывается всего в один контейнер. Расчет «Галла» состоит из двух человек, один из которых переносит сам миномет, а второй – боезапас к нему. Несмотря на небольшой размер, 2Б25 может обстреливать цели в диапазоне дальностей от 100 до 1200 метров.

Однако самым интересным элементом комплекса является новая осколочная мина 3ВО35. Главное нововведение в ее конструкции – оригинальный хвостовик с метательным зарядом. Внутри хвостовика располагается не только заряд, но и цилиндрический поршень. Перед выстрелом мина помещается в ствол миномета, после чего стреляющий механизм воспламеняет метательный заряд. Пороховые газы, расширяясь, выталкивают из хвостовика поршень, который, в свою очередь, упирается в плитку стреляющего механизма и выбрасывает мину из ствола. Дойдя до крайнего положения, поршень застревает внутри хвостовика и не дает пороховым газам выйти наружу, благодаря чему звук выстрела 2Б25 представляет собой только несколько негромких хлопков и щелчков.

Миномёт 2Б25 «Галл»

Бесшумный миномет 2Б25 «Галл» впервые был представлен в прошлом году на выставке MILEX-2011 в Минске. Тогда же стало известно, что серийное производство миномета уже началось. Имеется информация о продолжении работ по совершенствованию «Галла» с целью увеличения дальности стрельбы. Однако и без каких-либо изменений миномет 2Б25 является первым в мире серийным бесшумным минометом с пороховым зарядом для метания боеприпаса. Несмотря на то, что все основные нюансы конструкции миномета уже давно изобретены и «отшлифованы», разработка подобных систем все равно продолжается. Развитие этого направления в первую очередь касается мер по повышению показателей дальности и точности стрельбы, а также облегчения конструкции. Также перспективным путем улучшения минометных систем считается создание и применение корректируемых боеприпасов.

Что касается специальных конструкций наподобие бесшумного 2Б25, то это скорее специальное средство для специальных подразделений, но не оружие массовой армии. В то же время, с момента начала использования «Галла» (если таковое имеет место) еще не прошло достаточно времени и пока нельзя делать выводы о перспективах всего направления.

Возможно, в будущем будут созданы минометы, объединяющие в себе боевые качества обновленного 2Б11 и бесшумного 2Б25, и именно такое оружие станет поступать в войска в большом количестве. Это пока только догадки, а как будет выглядеть миномет будущего, можно будет сказать только через несколько лет, когда специалисты ЦНИИ «Буревестник» покажут свои новые разработки.

Миномёты. Смертельная семейка тётушки Ноны и дяди Василия
Серия статей об минометах была бы не полной, если бы мы не рассказали об одном из самых известных изделий — универсальном 120-мм орудии «Нона».

Повторять причины успеха минометов как таковых не будем. Но одну причину все-таки озвучить необходимо. Она проста. Миномет и, главное, боеприпасы к нему, достаточно дешевы в производстве. Создать такое орудие сегодня по силам практически любому государству, имеющему более или менее развитую промышленность.

Но производить можно лишь минометы малых и средних калибров. Для производства крупных калибров требуется достаточно высокий промышленный и научный потенциал. Вместе с тем опыт советских оружейников по созданию минометов особо крупного калибра (см. статью «Конденсатор и «Трансформатор». Почти о минометах») показал, что усиление мощности миномета возможно лишь в усилении мощности боеприпаса.

Говоря о послевоенных разработках, стоит сказать о трудностях, с которыми столкнулись конструкторы во всем мире.

Первое. Отсутствие материалов, которые могли бы выдерживать огромные нагрузки, которые испытывает мощный миномет при выстреле.

Второе. Говоря о самоходных минометах, возникла проблема действительно надежного шасси.

Даже теоретически возможные варианты исполнения такого изделия натыкались именно на проблему отсутствия материалов. Супер-минометы, крупнокалиберные и мобильные одновременно оставались целью многих конструкторов.

Решение было найдено. И опять нашли его французы. Возможно, даже сами того не подозревая. В начале 60-х годов французы приняли на вооружение 120-мм миномет MO-RT-61.

Подробно рассказывать об этом миномете смысла нет. А вот те, прямо сказать, революционные решения, которые там есть, рассмотреть стоит.

Прежде всего, MO-RT-61 имеет нарезной ствол! И при этом сохраняет дульнозарядность. То, чего не было в артиллерии прежде. Мины для этого миномета имели заводскую нарезку на ведущем пояске. Кроме этого, в новом миномете применялось особое зарядное устройство с пороховым зарядом, которое вылетало вместе с миной.

Понятно, что такой снаряд был встречен в штыки в минометных подразделениях. Согласитесь, вставлять мину с нарезкой на пояске сложнее, чем просто вбрасывать её в ствол. Это сильно увеличивало время между выстрелами и требовало достаточной внимательности от расчета.

Кроме этого, появилась проблема «перестабилизированного снаряда». Мины при выстреле под большими углами возвышения просто «не успевали перевернуться». Фактически эти мины падали «хвостом» вниз.

В чем основной недостаток «классической» мины? Ответ парадоксален — в самой мине! Само устройство этого снаряда «отбрасывает за ненужностью» часть боеприпаса. Взрыватель в головной части. Основная масса ВВ тоже. В тоже время, стабилизатор и прилегающая к нему часть корпуса либо совсем не дают осколков, либо они большие, тяжелые и, давая необходимое количество осколков, одновременно влияют на скорость мины. В сторону ее уменьшения.

Отсюда, при срабатывании мины основные, самые эффективные и высокоскоростные осколки «уходят» в грунт. Проще говоря, мина «реально работает» примерно третью своего корпуса.

В стабилизированной же мине, с заводской нарезкой, ВВ распределяется более равномерно и количество высокоскоростных осколков, согласно данным специалистов артиллерийского направления Центрального НИИ точного машиностроения (ЦНИИТОЧМАШ) в городе Климовске, которые проводили испытания французской мины, увеличивается в 1,5 раза.

Более того, наши инженеры обнаружили то, чего безуспешно искали в крупных калибрах. Мощность 120-мм нарезного снаряда-мины по своим боевым свойствам примерно равнялась мощности 152-мм мины!

Внимательные читатели уже заметили «неточность» авторов. В предыдущей статье мы упоминали разработки американцев в 20-30 годы прошлого века — ХМ70 «Моритцер» и М98 «Хаутар» (названия образованы от сочетания слов «мортира» и «гаубица»: MORtar — howiTZER и HOWitzer — morTAR). В принципе, эти разработки можно отнести к тому, чем удивили французы. Однако, американцы отказались от идеи по причине её бесперспективности.

Но вернемся в ЦНИИТОЧМАШ. Именно результаты испытаний в Климовске заставили Главное ракетно-артиллерийское управление начать там разработку нового орудия. Универсального орудия!

Тут необходимо сделать отступление от темы статьи.

70-е годы прошлого столетия были годами активной работы по созданию ВДВ СССР. Легендарный командующий ВДВ В. Ф. Маргелов активно пробивал новый способ ведения военных действий с использованием десантных частей и соединений. Причем, по задумке командующего, это должны были быть полноценные части и соединения, способные самостоятельно выполнять боевые задачи С полным комплексом вооружения и техники.

Именно Маргелов увидел перспективность универсального орудия для ВДВ. И, во многом, именно командующий ВДВ «пробивал» разработку этого орудия в десантном варианте. Кстати, это не единственные изделия, для которых В, Маргелов стал «папой». Были ещё «Фиалка» (122-мм самоходная гаубица) и «Ландыш» (120-мм самоходный миномет).

122-мм дивизионную авиадесантную самоходную гаубицу 2С2 «Фиалка» или объект 924 так и не приняли на вооружение. Одной из причин стала высокая отдача орудия 2А32 с баллистикой гаубицы Д-30, которую не выдерживало модифицированное шасси БМД-1.

Опытный образец САУ «Нона-Д», построенный на шасси 2С2 «Фиалка». Похожим образом мог выглядеть и «Ландыш»…

«Ландыш» в серию не пошел, проект остановили на уровне разработки. Но работа была сделана, и сделана не просто так.

В 1981 году на вооружение была принята «Нона».

Появление в воздушно-десантных дивизиях этого орудия вызвало шквал восторгов. Действительно, маневренная, на шасси БТР-Д машина для десантников была «своей». Плавает, не отстает от БМД на трассе, легкая (8 тонн в первом варианте). Башней вертит +/- 35 градусов (официально). Но, стоит отсоединить шланги пневмосистемы, в ручном режиме крутит «головой» на все 360 градусов…

Орудие, которое может вести огонь как обычная пушка. Причем по бронированным целям и кумулятивным снарядом. Правда, выходить на бой с танками, например, для «Ноны» смерти подобно. Орудие десантное. Ну и броня десантная… В смысле, пуля не пробьет.

Орудие, которое является гаубицей! Проще говоря, стреляет по навесной «гаубичной» траектории обычными и активно-реактивными снарядами.

Орудие, которое является минометом при стрельбе по «мортирной» траектории. Причем, «Нона» — реальный миномет, стреляет минами любого производства. Кстати, это было одним из условий Маргелова. Десанту предстояло действовать в тылу противника. Более того, «Нона» — миномет точнее большинства минометов такого же калибра. Казенник орудия «удлиняет» ствол.

«Нона-М» (2006 г.)

Боевая масса, т: 8,8(2С9-1М)
Масса при десантировании, т: 8,2
Экипаж, чел: 4
Броня, мм: 16, алюминиевая

Мощность двигателя, л.с.: 240
Скорость, км/ч: 60
Скорость на плаву, км/ч: 9
Запас хода, км: 500

Вооружение: нарезная, полуавтоматическая пушка-гаубица-миномет 120-мм 2А51М

Боекомплект, шт: 40
при десантировании, шт: 25

Время открытия огня по
внеплановой цели, мин: 0,5-0,9

Внутри, кстати, довольно просторно. Есть некое ожидание увидеть в экипаже вполне десантных амбалов, а не танкистов.

Успех самоходного орудия «Нона» 2С9 ускорил разработку буксируемого варианта орудия.

Вариант практически идентичный «Ноне-С», но с другим названием. 2Б16 «Нона-К».

Внимательные читатели сразу заметили некоторое несоответствие в названии. отечественные буксируемые орудия имеют букву «Б» в обозначении. А тут «К». Буксируемый вариант «Ноны» принят на вооружение в 1986 году.

Мы достаточно долго искали объяснение самого слова «Нона». Вариантов множество, но 100-процентного ответа нет. Вернее всего, название выбрано «из соображений секретности». Но это всего лишь наше мнение. Как и то, что классическое обозначение орудия «Нона-Б» звучало бы достаточно интересно для наших армейских балагуров.

Более того, «Нона» пошла в пехоту. Сухопутные войска, учитывая специфику собственной бронетехники, заказали вариант «Ноны» для себя. Пушка-гаубица-миномет «пересела» с БТР-Д на БТР-80. В этом варианте она называется 2С23 «Нона-СВК». Соответственно и статус свой поменяла. На батальонное самоходное артиллерийское орудие. Принята на вооружение в 1991 году.

Есть и буксируемый вариант 2С23 Нона. Это орудие сегодня уже можно увидеть в… МЧС. Легкое, с возможностью транспортировки на вертолете, орудие с успехом используется в горах и при тушении пожаров в тайге. Применяют 2С23 «Нону-М1» и при ликвидации ледяных заторов на реках.

В целом же, если говорить об универсальных орудиях, «Нону» надо было называть «Евой». Прекрасное орудие, но первое. Родительница (коли носит женское имя). И «ребеночка» уже имеет. Дочку.

Правда названа «дочка» не совсем традиционно – «Вена». Полное имя — самоходное артиллерийское 120-мм орудие 2С31 «Вена». Орудие эксплуатируется с 2010 года.

Коренным отличием от «Ноны» для данного орудия является автоматизация. На борту имеется компьютер, управляющий всем комплексом. Практически САО работает в автоматическом режиме. От получения команды по каналам телекодовой связи до автоматического орудия в цель. Кроме этого, комплекс автоматически контролирует наведение после выстрела.

Так же в 2С31 имеются ряд систем, которые помогают экипажу в работе. Это и системы топопривязки орудия, системы разведки и целеуказания, лазерный дальномер для автоматического определения расстояния до цели. При этом, полностью сохранена возможность ручного управления.

Орудие теперь расположено на шасси БМП-3. Это позволило не только увеличить боекомплект до 70 выстрелов, но и создать механизм быстрого погашения колебаний корпуса после выстрела. Что, в свою очередь, позволяет производить несколько выстрелов не меняя прицела.

Боевая масса, т: 19,8
Экипаж, чел: 4

Вооружение: пушка 2А80, пулемет ПКТМ
Боекомплект, шт: 70

Мощность двигателя, л.с.: 450
Скорость, км/ч: 70
на плаву: 10
Запас хода, км: 600

Воздушно-десантные войска решили пойти по пути, уже освоенном мотострелками. И, по слухам, десантники требуют себе «Вену» в варианте «Обжимка». Только в отличие от сухопутного варианта, ВДВ хотят «пересадить» «Вену» на БМД-3. Так что ждем день рождения.

Потенциал универсальных орудий ещё только раскрывается. Будущее у этого вооружения радужное. Особенно если учесть новейшие разработки боеприпасов к таким орудиям…

Постскриптум. Реактивные минометы уже на подходе!

Mortar Top View изображений, стоковые фото & векторов

Вы в настоящее время используете более старый браузер, и ваш опыт может быть неоптимальным. Пожалуйста, рассмотрите возможность обновления. Выучить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial ГлавнаяРазвлеченияНовостиРояльностьСпортМузыкаМузыкальный домПремиумБитИнструментыИнструменты редактора шаттеровМобильные приложенияПлагинИзображение изменения размераФайл-конвертерМашины цветовБлогБлог ГлавнаяДизайнВидеоКонтракторНовости

---

PremiumBeat blogEnterprisePric ing

Войти в систему

Зарегистрироваться

Меню

ФильтрыВсе изображения

• Все изображения
• Фотографии
• Векторы
• Иллюстрации
• Редакция
• Кадры
• Музыка

---

• Поиск по изображению

Вид сверху ступка

Поиск по изображению

• Сортировка по

• Наиболее релевантные

  Свежий контент

• Тип изображения

• Все изображения

  Фотографии

  Векторы

  Иллюстрации

9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703-ru 900

• Все направления

  Горизонтальные

  Вертикальные

Цвет

,

Миномет (оружие) — Простая английская Википедия, бесплатная энциклопедия Солдаты США, стреляющие из миномета.

миномет — артиллерийское оружие, которое стреляет из взрывчатых снарядов. Снаряды известны как (минометные) бомбы. Они стреляют по близким целям, так как минометы не имеют большой дальности. У этого есть короткий ствол, который запускает минометную бомбу на низкой скорости высоко в воздух, чтобы достигнуть своей цели. Они использовались со времен средневековья. Минометы изготавливаются разных размеров, от крупных и тяжелых минометов до пехотных минометов, которые может перевозить только один солдат.Их называют оружием непрямого огня, потому что бомба падает на цель сверху, а не направлена ​​прямо на нее. Солдаты, стреляющие из минометов, не должны видеть свою цель.

Три разных типа минометных патронов.

Раствор довольно прост и удобен в использовании. Большинство из них — это дульные загрузчики, состоящие из трубки, в которую стрелок сбрасывает бомбу. Трубка обычно устанавливается под углом от 45 до 90 градусов к земле. ^[1] Чем выше угол, тем короче диапазон.Когда бомба достигает дна трубы, она попадает в удар. Вес минометной бомбы достаточен для того, чтобы запустить ударник, который зажигает снаряд и запускает его. ^[1] У некоторых более крупных минометов есть ударник, который запускается с помощью струны вместо автоматического.

С 18 по начало 20 века использовались очень тяжелые осадные растворы. Их было очень трудно передвигать. Они имели калибр до одного метра. Они часто были сделаны из чугуна. Меньшие проекты, которые было легче перемещать, были введены во время Первой мировой войны.Растворы все еще используются сегодня.

Схема французского миномета. Это с 18-го века.

Легкие и средние растворы легко перемещать. Они обычно используются пехотными частями. Миномет может стрелять из окопа или дефилировать.

Тяжелые минометы обычно калибра от 120 до 300 мм. ^[2] Это оружие обычно буксируется или надевается на транспортные средства. Они иногда загружаются со спины (с казенной части). Они обычно используются пехотой в батальонах или дивизиях.Даже такие минометы проще и дешевле, чем гаубицы и полевые пушки.

Миномет может перемещаться одним или несколькими людьми (более крупные минометы обычно могут быть разбиты на части) или перемещаться в транспортном средстве. Миномет пехоты обычно может быть установлен и уволен из миномета-носителя. Минометоносец — это модифицированный бронетранспортер или построенный специально для минометоносца. У них большой люк на крыше. Растворы с двумя бочками — как AMOS PT1 — являются новейшими видами тяжелых растворов.Их ставят на такие носители, как бронетранспортеры, шасси танков и патрульные катера. ^[3]

Легкие версии минометов обычно используются по крайней мере двумя мужчинами. Тяжелые минометы обстреливают от трех до пяти человек. ^[1] Легкие минометы можно запускать из любого места, которое дает хорошую огневую позицию. Однако, средние минометы обычно обстреливаются из подготовленных, хорошо укрепленных позиций. ^[1]

Изображения опорной плиты и сошек прикреплены к стволу ступки.

Большинство минометов, используемых сегодня, состоят из бочки, тарелки для бочки и сошки. ^[1]

Минометы в основном оружие среднего калибра. ^[1] Тем не менее, были изготовлены как большие, так и меньшие растворы. Примером меньшего миномета является британский 51-мм легкий миномет. 51 мм нес только один солдат. Она состоит из только трубки и базовой пластины. Более крупный пример — советский самоходный миномет 240 мм Советский 2С4 М1975 Тюльпан (цветок тюльпана).

Растворы не очень устойчивы, если они используются на снегу или мягкой земле. Это потому, что отдача толкает их в землю. Raschen Bag можно использовать, чтобы избежать этой проблемы.

Боеприпасы [изменить | изменить источник]

Боеприпасы, выпущенные из минометов, называются «бомбы». Одной из возможных причин этого является то, что ребра, которые стабилизируют раунд, когда он летит, и форма раунда делает его похожим на бомбу, сброшенную с самолета. ^[1]

Миномет может запустить много разных бомб.Вот некоторые из них:

• Высокая взрывчатость. Это нормальный раунд, который взрывается, когда он падает на землю.
• Дым круглый. Это создает густой дым, это могут быть различные цвета. Он стреляет по позициям противника или в открытых местах, чтобы заблокировать видимость, поэтому дружественные силы могут двигаться, не будучи видимыми
• Белый фосфор. Это заставляет толстую дымовую завесу ослеплять и сжигать противника, вызывая ожоги второй и третьей степени от взрыва.
• Подсветка круглая.Это вспышка, которая висит под парашютом. Он освещает поле битвы ночью. ^[1]

Особенности растворов [изменить | изменить источник]

Грузоподъемный траншейный раствор грузинской эпохи.

минометов обычно меньше и легче, чем гаубицы и полевые орудия. Когда минометная бомба запускается, она падает под очень крутым углом (почти прямо вниз). ^[1]

Растворы могут быть очень полезны, если они используются в скрытых местах. Это может быть еще более полезно, если вокруг поля битвы есть люди, которые помогают сообщить миномету, куда стрелять (передовые наблюдатели).

минометов существуют сотни лет. Они были впервые использованы в осадах. Европейское описание осады Белграда (1456 г.) Джованни да Тальякоццо гласит, что османские турки использовали семь минометов, которые стреляли из «каменных выстрелов высотой в одну итальянскую милю». ^[4] Говорят, что их скорость очень мала. Также было сказано, что можно предотвратить ранение людей, выставив наблюдателей, которые предупредили войска, под каким углом стреляли минометы. ^[5]

Ранние минометы, такие как Pumhart von Steyr, были большими и тяжелыми.Их также было трудно передвигать. Ранний миномет, который можно было легко передвигать, был изобретен бароном Менно ван Кохорном (Siege of Grave, 1673 ^[6] ). Во время осады Виксбурга генерал Улисс С. Грант сообщил, что делает минометы, «беря бревна из самого твердого дерева, которое можно найти, расточая их на шесть или двенадцать фунтовых снарядов и связывая их сильными железными лентами. и снаряды были успешно выброшены из них в окопы врага «. ^[7]

Минометы были очень полезны в грязных окопах Западного фронта.Минометный выстрел мог быть направлен прямо в траншею из-за глубокого угла, на который упали бомбы.

Во время битвы при Иводзиме японская имперская армия использовала двенадцать 320-мм минометов против американских войск.

Крупнейшие растворы [изменить | изменить источник]

Самыми крупными из когда-либо изготовленных минометов были французский «Monster Mortar» (36 французских дюймов; 975 мм; разработанный Генри-Жозефом Пайшансом в 1832 году), миномет Маллета (36 дюймов; 910 мм; разработанный Робертом Малле и испытанный Арсеналом Вулвича) , Лондон, в 1857 г.) и «Маленький Давид» (36 дюймов; 914.4 мм; разработано в США для использования во Второй мировой войне). Все три миномета имели калибр 36 дюймов. Однако использовался только «Monster Mortar» (в битве при Антверпене в 1832 году). ^[8]

«Самодельные» растворы [изменить | изменить источник]

IRA «самодельная» минометная труба.

«Самодельных» минометов использовались повстанческими группами. Они обычно используются для нападения на хорошо защищенные военные базы или для запугивания мирных жителей. Ранним примером была Davidka. Это было использовано во время войны за независимость Израиля в 1948 году.Временная Ирландская республиканская армия использовала некоторые из самых известных примеров в 1970-х, 1980-х и 1990-х годах. Самые большие типы стали известны как «разрушители казарм». Они обычно делались из тяжелых стальных труб, надетых на стальную раму.

Известные события с использованием «самодельных» минометов включают атаку Ньюри в 1985 году. Это было, когда девять членов Королевской полиции Ольстера были убиты. Другое известное событие — минометное нападение на Даунинг-стрит в 1991 году. В ходе этого ИРА убила 10 Даунинг-стрит во время встречи.Три бомбы были выпущены, но взорвалась только одна. Он приземлился на заднем дворе дома премьер-министра Великобритании. Это только разбило окна в задней части дома. Премьер-министру Джону Мейджору пришлось переехать в Адмиралтейский Дом, пока окна чинили. ^[9]

•

  81-мм взрывная минометная бомба.

•

  Wiesel 2 lePzMrs (Легкий бронированный миномет передовой минометной системы) немецкой армии.

•

  Боевая команда канадских минометов во Франции, 1944.

• Американский минометный экипаж воюет под Рейном, 1945.

•

  Много 60-мм минометов.

Примечания [изменить | изменить источник]

1. ↑ ^{1,0 1,1 1,2 1,3 1,4 1,5 1.6 1,7 1,8} Норрис, Джон; Калоу, Роберт. «Пехотные минометы Второй мировой войны». Получено 26 июня 2012 г. CS1 maint: несколько имен: список авторов (ссылка)
2. ↑ Веса Тойвонен, 2003 г., от Тампеллы до Патрии, 70 лет финского производства тяжелого оружия, Тампере, ISBN 952-5026-26-4
3. ↑ Тойвонен, 2003
4. 01 Габор Агостон (2005). Оружие для султана: военная мощь и оружейная промышленность в Османской империи .Издательство Кембриджского университета. п. 68. ISBN 978-0-521-84313-3 .
5. 01 Франц Бабингер (1992). Мехмед Завоеватель и его время . Издательство Принстонского университета. п. 140. ISBN 978-0-691-01078-6 .
6. ↑ BARON VAN MENNO COEHOO … — Информационная онлайн-статья о BARON VAN MENNO COEHOO
7. ↑ Личные мемуары Улисса S Гранта, Сэм Грант, место Kindle 12783,
8. ↑ «Самый большой миномет». рекордов Гиннеса .Архивировано из оригинального на 2006-02-10. Получено 2006-04-04.
9. ↑ http://www.keesings.com/search?kssp_a_id=38019n03uki&kssp_selected_tab=article Минометное нападение на Даунинг-стрит 10

Подробнее [изменить | изменить источник]

• FM 3-22,90 минометов — 7 декабря 2007 г. (армия США)
• FM 3-22,91 Процедуры направления минометного огня — 17 июля 2008 г. (армия США)

Wikimedia Commons имеет СМИ, связанные с минометов .

,

м для изображений, фотографий и картинок на Alibaba

Примечание: некоторые товары запрещены для показа / продажи на нашем веб-сайте в соответствии с политикой листинга. Например, такие лекарства, как аспирин.

US $ 2,0-2,0 / Килограмм (Цена FOB)

1 Килограмм (Мин. Заказ)

US $ 2000,0-2200,0 / Метрическая тонна (Цена FOB)

1 0002 1 0002 1 0002 (мин.Заказ)

US $ 1.6-2.0 / Килограмм (Цена FOB)

1 Килограмм (Мин. Заказ)

US $ 500.0-7000.0 / Набор (Цена FOB)

(минимальный заказ)

US $ 1,0-1,0 / Тонн (цена FOB)

1 тонна (мин. Заказ)

US $ 5500.0-6100.0 / набор (цена FOB)

1 комплект (мин.Заказ)

US $ 1990.0-2800.0 / Набор (Цена FOB)

1 Набор (Мин. Заказ)

US $ 1400.0-1760.0 / Набор (Цена FOB)

1 (Мин. Заказ)

US $ 1910.0-1910.0 / Набор (Цена FOB)

1 Набор (Мин. Заказ)

US $ 30000.0-30000.0 / Блок (Цена FOB)

1 Единица (Мин.Заказ)

US $ 2.0-2.0 / Килограмм (Цена FOB)

1 Килограмм (Мин. Заказ)

US $ 1656.0-1892.0 / Метрическая тонна

1 0002 1 000 6 000 000 (Цена FOB) Метрическая тонна (Мин. Заказ)

US $ 500.0-7000.0 / Набор (Цена FOB)

1 Набор (Мин. Заказ)

US $ 1.6-2.0 / Килограмм (Цена FOB )

1 килограмм (мин.Заказ)

US $ 5600.0-5800.0 / Набор (Цена FOB)

1 Набор (Мин. Заказ)

US $ 4600.0-6300.0 / Набор (Цена FOB)

(Мин. Заказ)

US $ 1400.0-1760.0 / Набор (Цена FOB)

1 Набор (Мин. Заказ)

US $ 2.0-2.0 / Килограмм (Цена FOB)

1 килограмм (мин.Заказ)

US $ 500.0-7000.0 / Набор (Цена FOB)

1 Набор (Мин. Заказ)

US $ 5800.0-6200.0 / Набор (Цена FOB)

1 (мин. Заказ)

US $ 990.0-1700.0 / шт. (цена FOB)

1 шт. (мин. Заказ)

US $ 2000.0-2200.0 / метрическая тонна (FOB цена)

1 метрическая тонна (мин.Заказ)

US $ 1.6-2.0 / Килограмм (Цена FOB)

1 Килограмм (Мин. Заказ)

US $ 1400.0-1760.0 / Набор (Цена FOB)

(Мин. Заказ)

US $ 4500.0-5500.0 / Набор (Цена FOB)

1 Набор (Мин. Заказ)

US $ 4500.0-6000.0 / Набор (Цена FOB)

1 комплект (мин.Заказ)

US $ 1.6-2.0 / Килограмм (Цена FOB)

1 Килограмм (Мин. Заказ)

US $ 200.0-200.0 / Тонна (Цена FOB)

100003 (минимальный заказ)

US $ 2.0-2.0 / Килограмм (цена FOB)

1 килограмм (мин. Заказ)

US $ 118.0-131.0 / шт. (цена FOB)

2 шт. (мин.Заказ)

US $ 3900.0-5650.0 / Набор (Цена FOB)

1 Набор (Мин. Заказ)

US $ 3500.0-3500.0 / Piece (Цена FOB)

(Мин. Заказ)

US $ 0,61-0,74 / Килограмм (Цена FOB)

1000 Килограмм (Мин. Заказ)

US $ 2,2-2,5 / Килограмм Цена FOB

1000 кг (мин.Заказ)

US $ 1700.0-1800.0 / Набор (Цена FOB)

1 Набор (Мин. Заказ)

US $ 200.0-200.0 / Тонна (Цена FOB)

100002 T000 (минимальный заказ)

US $ 200.0-200.0 / Тонн (Цена FOB)

10 тонн (Мин. Заказ)

US $ 200.0-200.0 / Тон (Цена FOB)

10 тонн (мин.Заказ)

{{#if PriceFrom}}

{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} — {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

{{/если}} {{#if minOrderQuantity}}

{{}} MinOrderQuantity {{#if minOrderType}} {{}} MinOrderType {{/если}}

{{/если}} ,
