Новейшее 120-мм самоходное артиллерийское орудие «Флокс» » Военное обозрение

С 6 сентября подмосковный парк «Патриот» принимает посетителей форума «Армия-2016». Основной целью этого мероприятия является демонстрация новейших отечественных разработок в области вооружений и военной техники. В частности, несколько образцов современной техники в этот раз представила корпорация «Уралвагонзавод». Одной из самых интересных ее разработок, впервые демонстрируемых публично, является перспективное самоходное артиллерийское орудие (САО) «Флокс».

О существовании перспективного проекта САО под названием «Флокс» стало известно 30 августа. В этот день пресс-служба корпорации «Уралвагонзавод» опубликовала пресс-релиз, посвященный участию организации в грядущей выставке «Армия-2016». Упоминалось, что на выставочной площадке корпорации будет показано более полусотни полноценных и макетных образцов новых систем, вооружений и техники. Одним из экспонатов, как утверждалось, должно было стать новейшее 120-мм самоходное артиллерийское орудие «Флокс». Прочие подробности, однако, не сообщались.

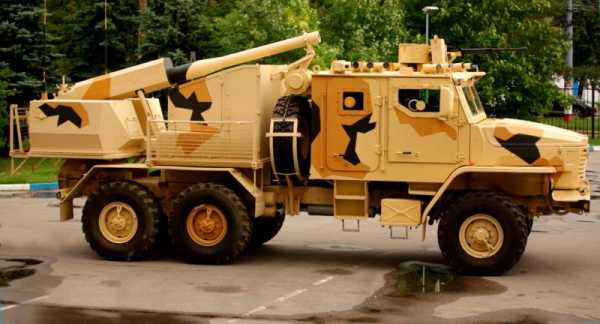

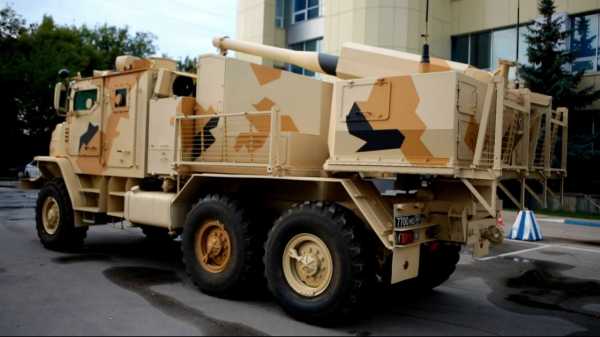

Общий вид машины

Облик новой самоходки стал известен в первый день осени. 1 сентября статс-секретарь и заместитель генерального директора корпорации «Уралвагонзавод» Алексей Жарич на своей странице в социальной сети Facebook опубликовал несколько фотографий новой разработки, созданной специалистами ЦНИИ «Буревестник». Выложенные снимки в шутку были названы шпионскими фото. В тот же день издание «Известия» опубликовало выдержки из интервью с генеральным директором ЦНИИ «Буревестник» (входит в состав корпорации «Уралвагонзавод») Георгием Закаменных, который раскрыл некоторые технические особенности нового проекта.

Опубликованные несколько дней назад сведения о проекте САО «Флокс» пока не способны полностью раскрыть все особенности облика перспективной разработки. Тем не менее, и имеющийся объем информации позволяет рассмотреть новейшую отечественную боевую машину, определить некоторые ее особенности, а также сделать те или иные оценки.

Как следует из имеющихся фотографий, в проекте «Флокс» используются как существующие, так и новые компоненты и агрегаты. В частности, все основные узлы и вооружение машины предлагается монтировать на базе одного из существующих колесных шасси. При помощи такого подхода может быть обеспечено удачное сочетание основных характеристик и простоты производства. В конечном итоге, это может оказать заметное влияние на коммерческий потенциал разработки.

В качестве основы для САО «Флокс» используется трехосное полноприводное шасси бронеавтомобиля «Урал-ВВ». В исходном виде «Урал-ВВ» является броневиком, предназначенным для перевозки личного состава или некоторых грузов. Автомобиль строится по капотной компоновке и, как показывают последние проекты, может оснащаться специальным оснащением нужного типа. Под капотом машины находится дизельный двигатель ЯМЗ-6565 мощностью 270 л.с. Трансмиссия обеспечивает передачу крутящего момента на все шесть ведущих колес.

Артиллерийская самоходка получает кабину экипажа, представляющую собой укороченный и переработанный вариант броневого корпуса базовой машины «Урал-ВВ». Этот агрегат является изделием уменьшенной длины, обеспечивающим двухрядное размещение расчета. На бортах располагаются четыре двери, необходимые для доступа внутрь. Кабина получает бронестекла. Остекление дверей дополнительно оснащается амбразурами с заслонками. Характеристики корпуса кабины пока не уточнялись, но есть основания полагать, что уровень защиты аналогичен корпусу базового броневика. Напомним, машина «Урал-ВВ» имеет 5 класс защиты кабины с усилением до 6-го на некоторых участках.

Позади кабины экипажа, после небольшого промежутка, который используется для перевозки запасного колеса и размещения некоторых дополнительных агрегатов, находятся два блока целевого оборудования. На раме шасси, над второй осью, помещается кожух-ящик, предназначенный для перевозки некоторой полезной нагрузки. Характерной чертой этого агрегата является скошенная крыша, обусловленная особенностями артиллерийской части. На передней стенке ящика-кожуха имеются крепления для удержания ствола орудия в походном положении.

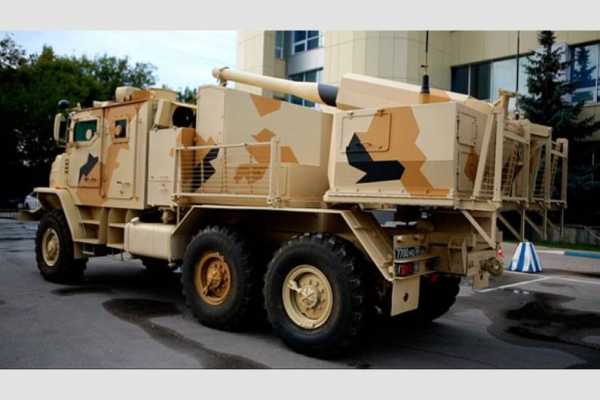

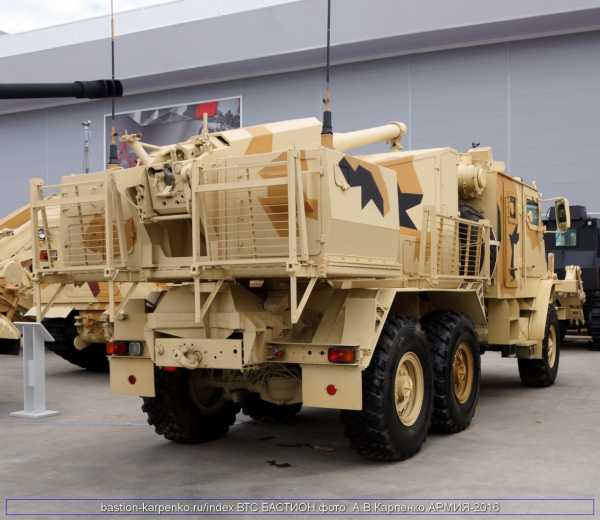

Кормовая часть самоходки

В кормовой части рамы шасси проектом САО «Флокс» предусматривается монтаж поворотной платформы, на которой располагается артиллерийская часть. В центральной части прямоугольной платформы располагаются механизмы для крепления и вертикального наведения орудия. По бокам от них находятся кожухи, предназначенные для размещения некоторого дополнительного оборудования. Как видно на имеющихся снимках, артиллерийская часть самоходки имеет возможность горизонтальной и вертикальной наводки в пределах достаточно широких секторов. Наведение осуществляется при помощи автоматизированных механизмов с дистанционным управлением.

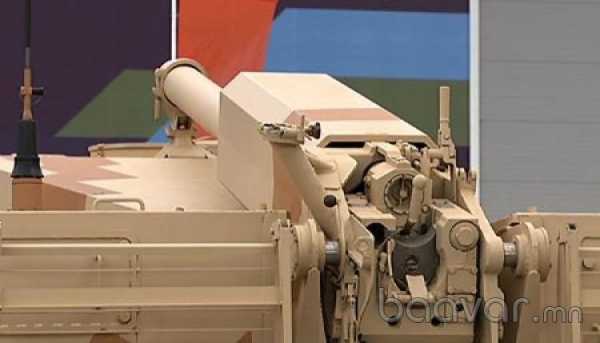

Основные сведения об орудии, использованном на новой самоходке, были оглашены гендиректором ЦНИИ «Буревестник» Г. Закаменных. Он рассказал, что на машине «Флокс» устанавливается новая артиллерийская система, частично основанная на существующих агрегатах. По баллистике и затвору орудие «Флокса» унифицировано с системой 2А80. Одновременно с этим использованы некоторые новые агрегаты. Утверждается, что при помощи новых технических решений удалось повысить кучность стрельбы и снизить нагрузку на базовое шасси.

Орудие имеет ствол калибра 120 мм и оснащается комбинированным полуавтоматическим затвором, конструкция которого заимствована из существующего проекта. Также проектом предусматриваются противооткатные устройства и ограждения. Важной особенностью артиллерийской части «Флокса» является использование автоматики, способной следить за положением ствола. С ее помощью, как утверждается, после каждого выстрела возможно восстановление установленной ранее наводки, что положительным образом сказывается на показателях точности и кучности.

Боекомплект основного вооружения самоходки состоит из 80 выстрелов, размещенных в нескольких укладках. В первую очередь предлагается использовать т.н. оперативные укладки, вмещающие 28 снарядов. После израсходования этой части боекомплекта расчет может применять боеприпасы из других укладок. Также, при необходимости, возможна перегрузка боекомплекта из одних укладок в другие.

Типы предлагаемых к использованию боеприпасов пока не уточнялись, но на этот счет можно сделать некоторые предположения. САО «Флокс» оснащается орудием, унифицированным с системой 2А80. Напомним, 120-мм орудие 2А80 используется в составе самоходки 2С31 «Вена» и имеет ряд характерных черт. Благодаря некоторым особенностям конструкции такое орудие с нарезным стволом может использоваться в качестве пушки-гаубицы или миномета. В боекомплект «Вены» могут входить снаряды нескольких типов, в том числе управляемые. Также возможно применение минометных мин калибра 120 мм любых существующих моделей, в том числе зарубежной разработки.

Учитывая использование существующих наработок и возможную тактическую нишу, предлагаемую для САО «Флокс», можно предположить, что в случае с новым проектом речь вновь идет о применении оригинальной системы с широкими возможностями. Если это действительно так, то новая самоходка способна применять самое разное вооружение с различными характеристиками. Эта особенность в значительной мере расширяет круг решаемых боевых задач.

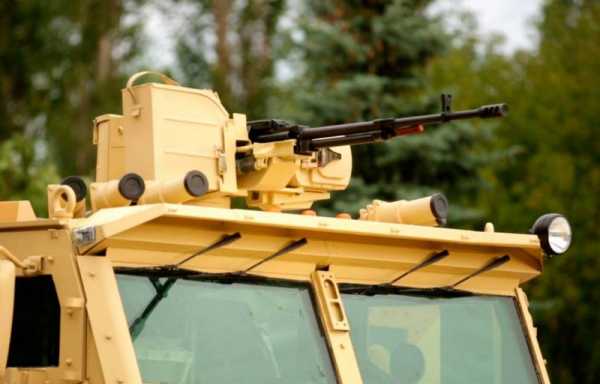

Крыша кабины и боевой модуль

Управление всеми системами артиллерийской части должно осуществляться с пульта, установленного в кабине экипажа. Для контроля за работой систем и введения команд предлагается использовать блок, имеющий в своем составе жидкокристаллический монитор с кнопочным обрамлением. Также предусматриваются некоторые другие органы управления. К этому же пульту присоединяется аппаратура для управления вспомогательным вооружением.

Для самообороны и борьбы с живой силой или легкобронированной техникой противника экипаж самоходного артиллерийского орудия «Флокс» должен использовать дистанционно управляемый боевой модуль. В ходе подготовки к выставке «Армия-2016» прототип самоходки получил систему с крупнокалиберным пулеметом «Корд». Модуль имеет системы для горизонтального и вертикального наведения, а также оснащается креплениями для патронного ящика и блока оптико-электронного оборудования. Модуль соединяется с пультом управления на рабочем месте оператора. Член экипажа, управляющий боевым модулем, имеет возможность получать видеосигнал с оптики модуля, а также полностью управлять работой всех механизмов.

В качестве дополнительного средства защиты предлагается использовать набор дымовых гранатометов. Эти устройства монтируются на крыше кабины в достаточно большом количестве. Установка осуществляется с незначительным углом возвышения. Для постановки дымовой завесы в передней полусфере предлагается использовать два набора из трех гранатометов. Еще два подобных набора размещаются по бортам и предназначены для стрельбы вперед и в стороны. При помощи 12 дымовых гранатометов экипаж может осуществить маскировку и относительно безопасно уйти от столкновения с противником.

Еще одной системой, предназначенной для повышения живучести в боевой обстановке, является аппаратура обнаружения лазерного облучения. Несколько блоков такого оборудования установлены на крыше кабины и, возможно, на некоторых других агрегатах машины. Система обнаружения лазерного облучения позволяет своевременно заметить противника, готовящегося к атаке, и принять необходимые меры.

Для размещения экипажа на марше и во время боевой работы предназначается защищенная кабина с двухрядным расположением сидений. В передней ее части предусматриваются места для механика-водителя и наводчика. Между ними помещается стойка с некоторым радиоэлектронным оборудованием. Водитель имеет полный набор органов управления для контроля за работой всех основных систем шасси. Наводчик, в свою очередь, располагает пультом управления артиллерийским и пулеметным вооружением. Остальные члены экипажа помещаются на сиденьях заднего ряда, позади наводчика и водителя.

Проект самоходного артиллерийского орудия «Флокс» имеет ряд характерных черт, необычных для подобной техники российской разработки. Некоторые из них, при определенных оговорках, даже позволяют считать проект «Флокс» революционно новым для отечественных артиллерийских систем. По словам Г. Закаменных, размещение 120-мм артиллерийского орудия на автомобильном шасси является абсолютно новым решением для отечественных вооруженных сил. Фактически этот образец может быть отнесен к совершенно новому для нашей страны классу техники. Этот новый класс позволяет заметно повысить мобильность артиллерийских подразделений. Кроме того, имеются положительные особенности конструкции в виде максимально возможной автоматизации процессов подготовки к стрельбе и последующего ведения огня.

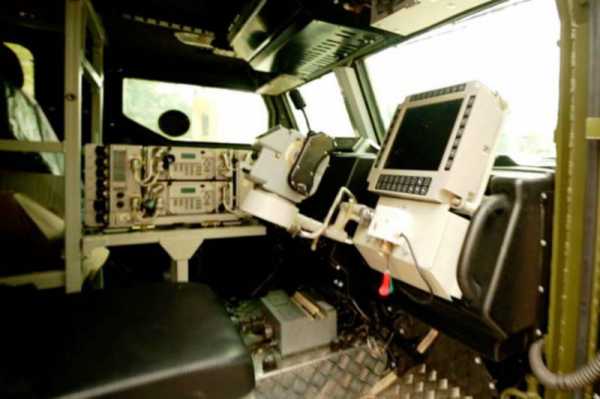

Вид на рабочее место наводчика

Уже сейчас понятно, что оригинальная концепция, реализованная в рамках проекта САО «Флокс», позволяет обеспечить достаточно высокую огневую мощь и повысить эффективность боевой работы при решении самых разных задач. В зависимости от типа цели и других факторов, расчет самоходного орудия может использовать боеприпасы того или иного вида, наиболее соответствующего имеющейся обстановке. Для атаки целей прямой наводкой или для стрельбы с малыми углами возвышения могут применяться артиллерийские снаряды, аналогичные применяемым другими орудиями. В прочих случаях могут использоваться 120-мм мины, способные «накрывать» окопы или другие специфические цели.

В случае с САО 2С31 «Вена» орудие, сочетающее в себе качества миномета и пушки-гаубицы, имеется возможность использования нескольких десятков боеприпасов разного назначения с отличающимися характеристиками. Максимальная дальность стрельбы может достигать 8-10 км. Кроме того, некоторые зарубежные активно-реактивные снаряды способны поражать цели на дальностях до 15-17 км. Можно предположить, что имеющаяся унификация существующей и перспективной артиллерийской системы обеспечивают сохранение основных параметров стрельбы.

Подведем предварительные итоги. Предложенная концепция, воплощенная в металле в виде первого прототипа САО «Флокс», имеет некоторые положительные особенности, а также может демонстрировать определенные преимущества перед другой техникой более привычного облика. Колесное шасси должно обеспечивать высокую мобильность и скорость переброски на новые позиции, а также облегчать и упрощать эксплуатацию техники. Максимальная автоматизация основных процессов подготовки к стрельбе и ведения огня, в свою очередь, позволяет упростить и ускорить основные процессы боевой работы, положительным образом сказываясь на общей эффективности, а также оказывая влияние на живучесть.

Идея орудия с расширенными возможностями, сочетающего в себе качества систем нескольких классов, уже достаточно давно прошла проверку практикой и заинтересовала военных. Кроме того, к настоящему времени эта концепция была воплощена в нескольких проектах самоходок на гусеничном шасси. Теперь все преимущества таких орудий предлагается объединить с положительными чертами колесного шасси и современных систем управления.

Итогом использования ряда интересных идей и решений не так давно стало появление самоходного артиллерийского орудия «Флокс». К настоящему времени проект был доведен до строительства образца, которому в ближайшие несколько дней предстоит быть экспонатом выставки вооружений и военной техники. В будущем работы по проекту должны продолжиться, что в итоге может привести к появлению контрактов на поставку перспективной техники тем или иным заказчикам, как отечественным, так и зарубежным.

В отечественных вооруженных силах в настоящее время отсутствуют прямые аналоги САО «Флокс», обладающие схожими чертами, хотя имеются несколько образцов гусеничных самоходок с подобным вооружением. По результатам испытаний и анализа возможностей новая колесная машина может устроить российских военных, результатом чего станет появление контракта на поставку серийной техники. Также новая разработка корпорации «Уралвагонзавод» может представлять интерес для зарубежных заказчиков. САО «Флокс» имеет ряд положительных черт, а также, по-видимому, не отличается высокой стоимостью. Этими особенностями самоходка может заинтересовать армии зарубежных стран.

В будущем самоходное артиллерийское орудие «Флокс» может дойти до серийного производства в интересах того или иного заказчика. Тем не менее, подобные события стоит ожидать не ранее, чем через несколько месяцев или даже лет. Делом менее отдаленной перспективы является первый публичный показ самоходки. Площадкой для «премьеры» перспективной разработки станет форум «Армия-2016». С 6 по 11 сентября специалисты и широкая общественность смогут ознакомиться с новейшими образцами техники и вооружения отечественной разработки, в том числе и с САО «Флокс».

По материалам сайтов:
http://uvz.ru/
https://facebook.com/alexey.zharich/
http://izvestia.ru/
http://bastion-opk.ru/
http://arms-expo.ru/

topwar.ru

Новое 120-мм самоходное артиллерийское орудие «Флокс»

С 6 сентября подмосковный парк «Патриот» принимает посетителей форума «Армия-2016». Основной целью этого мероприятия является демонстрация новейших отечественных разработок в области вооружений и военной техники. В частности, несколько образцов современной техники в этот раз представила корпорация «Уралвагонзавод». Одной из самых интересных ее разработок, впервые демонстрируемых публично, является перспективное самоходное артиллерийское орудие (САО) «Флокс».

Общий вид машины

В качестве основы для САО «Флокс» используется трехосное полноприводное шасси бронеавтомобиля «Урал-ВВ». В исходном виде «Урал-ВВ» является броневиком, предназначенным для перевозки личного состава или некоторых грузов. Автомобиль строится по капотной компоновке и, как показывают последние проекты, может оснащаться специальным оснащением нужного типа. Под капотом машины находится дизельный двигатель ЯМЗ-6565 мощностью 270 л.с. Трансмиссия обеспечивает передачу крутящего момента на все шесть ведущих колес.

Кормовая часть самоходки

Основные сведения об орудии, использованном на новой самоходке, были оглашены гендиректором ЦНИИ «Буревестник» Г. Закаменных. Он рассказал, что на машине «Флокс» устанавливается новая артиллерийская система, частично основанная на существующих агрегатах. По баллистике и затвору орудие «Флокса» унифицировано с системой 2А80. Одновременно с этим использованы некоторые новые агрегаты. Утверждается, что при помощи новых технических решений удалось повысить кучность стрельбы и снизить нагрузку на базовое шасси.

Боекомплект основного вооружения самоходки состоит из 80 выстрелов, размещенных в нескольких укладках. В первую очередь предлагается использовать т.н. оперативные укладки, вмещающие 28 снарядов. После израсходования этой части боекомплекта расчет может применять боеприпасы из других укладок. Также, при необходимости, возможна перегрузка боекомплекта из одних укладок в другие.

Крыша кабины и боевой модуль

Вид на рабочее место наводчика

Использованы фотографии: Алексей Жарич / корпорация «Уралвагонзавод»

/Кирилл Рябов, topwar.ru/

army-news.ru

САУ Флокс — описание, характеристики, конструкция, история создания

На форуме «Армия-2016» Россия продемонстрировала новейшую колёсную самоходную артиллерийскую установку «Флокс».

На самом деле, публике стало известно о ней чуть раньше, когда А. Жарич, работающий на Уралвагонзаводе, разместил в своём твиттере фотографии новинки.

Устройство

САУ «Флокс» создана на базе бронированной машины «Урал-4320ВВ» с колёсной формулой 6х6. Для увеличения проходимости предусмотрены блокировки среднего и заднего дифференциалов. Двигатель ЯМЗ-536 работает на дизельном топливе и развивает мощность 310 л.с.

Автомобиль бронирован, его защита спереди соответствует шестому классу, что предусматривает неуязвимость для выстрелов СВД и бронебойно-зажигательных пуль.

Борта защищены по пятому классу, моторно-трансмиссионный отдел защищён кожухом из брони, соответствующим третьему классу.

Шасси защищено от мин, например, на проводившихся испытаниях подрыв 2 килограммов тротила привёл к отрыву колеса, но не повлияла на работоспособность двигателя, а 5 килограммов тротила оказалось недостаточно для вывода из строя экипажа.

Экипаж, состоящий из артиллерийского расчёта и водителя, располагается в кабине, рассчитанной на пять мест и защищённой бронёй.

Интересными особенностями являются поворотная платформа, на которой расположен орудийный модуль и отсутствие выдвижных опор, выдвигаемых перед стрельбой.

Вооружение

Нарезное орудие имеет унифицированный с пушкой 2А80 калибра 120 миллиметров затвор, аналогичную баллистику и способно выступать как в роли гаубицы или миномёта. Оно расположено в необитаемом орудийном модуле, находящемся в задней части САУ на поворотной платформе.

Дистанция стрельбы достигает 13 километров при использовании осколочно-фугасных снарядов, для управляемых снарядов дистанция снижается до 10 километров. Стрельба полностью автоматизирована благодаря автомату заряжания, что позволило довести скорострельность до 8-10 выстрелов в минуту.

В автомате заряжания расположено 28 выстрелов, то есть, готовы к стрельбе в любой момент, ещё 52 находятся в укладках.

В научно-исследовательском институте «Буревестник» намекнули, что отказ от опор стал возможен благодаря установленной противооткатной системе. Такое решение вместе с современной электроникой позволяет сократить время готовности к стрельбе до 20 секунд и значительно повышает мобильность новейшей российской САУ «Флокс».

Также на крыше находится отечественный боевой модуль, управляемый дистанционно. В нём установлен пулемёт «Корд» калибра 12,7 миллиметров.

Особенности

Используется современный цифровой орудийно-вычислительный комплекс, способный выполнять множество задач, снимая их с экипажа. К таким задачам относятся:

передача и получение данных между машинами;
обработка полученной информации и подготовка данных для расчёта параметров стрельбы;
корректировка стрельбы установки по первому выстрелу;
переключение различных средств наблюдения в зависимости от окружающих условий;
хранение в памяти до 30 целей одновременно и переключение между ними.

Полученная и обработанная информация в реальном времени непрерывно поступает на ЖК мониторы в кабине, что позволяет экипажу оперативно реагировать на обстановку вокруг и следить за состоянием всех систем.

Благодаря применению орудийного модуля с малой отдачей, быстроходной и маневренной колёсной базы и современного цифрового оборудования, новая самоходная установка от «Уралвагонзавода» должна стать малоуязвимой.

Также снижению уязвимости способствует применение систем обнаружения облучения лазером и КАЗ, аналогичного «Шторе», ставшей отличительной чертой Т-90.

Эпилог

Прежде всего, колёсная самоходная артиллерийская установка видится в какой-нибудь Сирии, где способность преодолевать водные преграды не нужна, зато ценится мобильность.

Также колёсное шасси заметно дешевле гусеничного, что даёт отличные перспективы экспортным вариантом.

tanksdb.ru

УВЗ представит новую самоходную установку «Флокс» » Военное обозрение

ЦНИИ «Буревестник» (Входит в «Уралвагонзавод») представит на форуме «Армия-2016» новейшую самоходную артиллерийскую установку «Флокс», оснащённую уникальным 120-мм орудием, соединяющим в себе возможности дальнобойной пушки, гаубицы и миномёта, сообщают Известия со ссылкой на гендиректора предприятия Георгия Закаменных.

По словам гендиректора, «это первая отечественная самоходная артиллерийская установка (САУ) подобного калибра, размещенная на высокопроходимом шасси автомобиля семейства «Урал»». Установка призвана заменить все устаревшие буксируемые орудия аналогичного калибра.

«Концепция размещения 120-миллиметрового орудия на шасси автомобиля абсолютно новое решение для нашей армии. Фактически это новый класс вооружения, позволяющий существенно поднять мобильность артиллерийских подразделений российской армии. Главная отличительная особенность новой САУ – орудие, унифицированное по баллистике и затвору с орудием 2А80, но обеспечивающее за счет новых конструктивных решений уменьшенную нагрузку на шасси при выстреле и повышенную кучность стрельбы», – рассказал Закаменных.

«На крыше бронированной кабины водителя и артиллерийского расчета установлен дистанционно управляемый автономный артиллерийский модуль с пулеметом «Корд» калибра 12,7 мм. Само орудие состоит из ствола, комбинированного полуавтоматического затвора, люльки, обеспеченной ограждением, устройств противодействия откату и подъемного секторного механизма», – пишет газета со ссылкой на специалистов ЦКБ.

«Вертикальные углы контролирует специальный привод, который восстанавливает наводку после проведенного выстрела. Возимый боезапас САО «Флокс составляет более 80 выстрелов, в том числе 28 готовых к стрельбе в оперативных укладках. Всё это обеспечивает высокую мобильность САО и автоматизацию процессов подготовки и ведения огня», – говорится в статье.

Как отметил военный историк Алексей Хлопотов, сегодня только российская армия располагает уникальными артсистемами, «объединяющими в себе возможности пушек, гаубиц и минометов».

«На вооружении ВДВ и Сухопутных войск стоят самоходки «Нона» и «Хоста», а «Флокс», хотя и использует их идеологию, но превосходит своих предшественниц по дальности и точности стрельбы, а также по мощи своего боеприпаса. Пушки-минометы стреляют не только обычными артиллерийскими снарядами, но и минометными минами. Также они способны в вертикальной плоскости поднимать ствол в диапазоне от -2 градусов до +80. Благодаря таким решениям пушки-минометы могут не только поражать цели на дальности до 10 км по навесной траектории, как гаубица, но и поражать цели прямой наводкой, как обычные пушки, и даже забрасывать мины, как мортиры, практически вертикально в окопы противника», – рассказал Хлопотов.

topwar.ru

«Флокс» и «Дрок» по-восточному. «Цветочную» артиллерию впервые показали за рубежом

Впервые за рубежом на международной выставке вооружений IDEX 2019, проходящей в Абу-Даби, российская научно-производственная корпорация «Уралвагонзавод» (УВЗ, входит в состав Ростеха) представила свои новейшие перспективные разработки, в числе которых — самоходные минометы «Флокс» и «Дрок».

Разработчики отмечают, что это не только первые комплексы, способные поражать высокозащищенные цели как на удалении в десятки километров, так и буквально в нескольких метрах от себя, но еще и мобильные боевые системы, практически неуязвимые для противника.

Мобильность и простота «цветов»

Транспортная база у 120-миллиметрового самоходного артиллерийского орудия (САО) «Флокс» — армейский бронеавтомобиль «Урал-4320» с колесной формулой 6х6, у 82-миллиметрового миномета «Дрок» — «КамАЗ» (четырехколесный бронеавтомобиль «Тайфун-ВДВ»), что делает их не только мобильными, но и сверхпроходимыми.

«Размещение орудия на шасси автомобиля — решение абсолютно новое для Российской армии. Фактически это новый класс вооружения, позволяющий существенно поднять мобильность артиллерийских подразделений», — сообщил ТАСС генеральный директор ЦНИИ «Буревестник» Георгий Закаменных.

Этот нижегородский институт (в составе УВЗ) специализируется на создании различного высокоэффективного артиллерийского и минометного вооружения, здесь же была создана новейшая самоходная гаубица «Коалиция-СВ», которая должна стать прообразом робототехники в Сухопутных войсках России. Теперь появилось целое «цветочное» семейство высокомобильных образцов артиллерийского вооружения батальонного звена с различными вариантами базового шасси — все они созданы в рамках опытно-конструкторской работы «Набросок».

Как рассказал ТАСС кандидат военных наук Сергей Суворов, самоходное орудие, созданное на базе машины «Урал», начало разрабатываться еще в 2015 году. «Однако первые 120-миллиметровые орудия ЦНИИ «Буревестник» делал еще на базе бронемашины «Волк» с колесным шасси 6×6″, — говорит эксперт. Оно представляло собой модифицированную качающуюся часть 120-миллиметрового буксируемого орудия 2Б16 «Нона-Б».

«Флокс» — первое отечественное САО подобного калибра, созданное на базе модернизированного армейского автомобиля «Урал-4320» с бронированной каркасно-панельной кабиной. Впервые широкой публике было представлено на форуме «Армия-2016». «Это артиллерийская система нового поколения. За счет примененных конструктивных решений орудие обеспечивает уменьшенную нагрузку на шасси при выстреле, что позволяет устанавливать его на автомобильную технику», — говорит Закаменных.

Главная особенность нового САО — комбинированное полуавтоматическое нарезное орудие, которое обеспечивает ведение стрельбы всеми типами минометных мин и снарядами с готовыми нарезами. Особенностью этого орудия является многофункциональность — оно может использоваться не только в качестве гаубицы, миномета, но и успешно стрелять прямой наводкой. Кучность стрельбы обеспечивается специальным приводом, который восстанавливает наводку после каждого выстрела

Георгий Закаменных

генеральный директор ЦНИИ «Буревестник»

Об этой же уникальной «фишке» «Флокса» рассказывает и военный эксперт Суворов. «Его пушка может работать как миномет (то есть как имеющиеся на вооружении нашей армии орудия «Вена» и «Нона», которые могут стрелять как минометными минами, так и снарядами), также у него есть и специальные снаряды, то есть применяется как самоходное орудие, в боекомплекте есть кумулятивные снаряды. Может стрелять по танкам, различным артиллерийским установкам и бронетранспортерам. А поскольку имеются колеса, может достаточно быстро передвигаться», — говорит он.

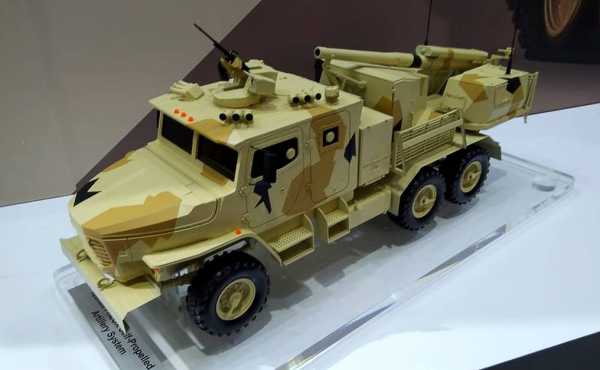

Модель самоходного артиллерийского орудия «Флокс»

Автомобиль имеет бронированную кабину, включая стекла, в которой размещается артиллерийский расчет, а также бронированные отсеки, предназначенные для перевозки боеприпасов и размещения аппаратуры обеспечения наведения и стрельбы. Это, по словам гендиректора «Буревестника», обеспечивает защищенность экипажа и боезапаса при перемещении машины.

Малое время перевода «Флокса» из походного в боевое положение, а также отсутствие необходимости специальной подготовки огневой позиции позволяет вести стрельбу с коротких остановок в движении

Георгий Закаменных

генеральный директор ЦНИИ «Буревестник»

Впервые в отечественной практике для защиты от управляемых снарядов и противотанковых управляемых ракет САО получило систему обнаружения лазерного облучения и постановки оптических помех. «В качестве дополнительного вооружения используется дистанционно управляемый пулеметный модуль 7,62 мм, размещенный на крыше кабины», — добавляет гендиректор «Буревестника».

120-миллиметровая пушка может вести огонь с дистанции от 100 м до 10 км. Возимый боезапас «Флокса» составляет более 80 выстрелов, 28 из которых постоянно готовы к стрельбе и находятся в оперативных укладках.

«Дрок» создан для поддержки десантно-штурмовых групп Воздушно-десантных войск (ВДВ) РФ. Его транспортной базой служит бронеавтомобиль «Тайфун-ВДВ», благодаря чему экипаж машины и ее боезапас защищены от воздействия поражающих факторов противника.

«Основное вооружение — 82-миллиметровый казнозарядный миномет с ручным заряжанием. Расчет может вести огонь по целям, не выходя из боевого отделения. Стрельба производится как штатными, так и новыми минами — с увеличенной дальностью и могуществом», — рассказывает Закаменных, отмечая, что возимый боезапас размещается в боевом отделении.

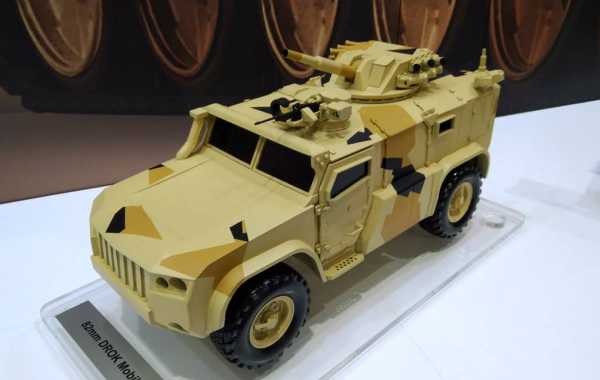

Модель самоходного миномета «Дрок»

По его словам, «Дрок» может оснащаться дополнительным 82-миллиметровым минометом 2Б24 для стрельбы с грунта и дистанционно управляемым пулеметным модулем, размещенным на передней части крыши. Благодаря невысокой боевой массе (на уровне базового бронеавтомобиля) — 14 т — новая система отличается высоким уровнем мобильности.

На крыше также располагаются блоки аппаратуры комплекса оптико-электронного противодействия, включая приборы обнаружения и предупреждения об атаке и нескольких пусковых установок дымовых гранат

Георгий Закаменных

генеральный директор ЦНИИ «Буревестник»

Дальность стрельбы миномета — от 100 м до 6 км, скорострельность — порядка 12 выстрелов в минуту, боекомплект — 40 мин. Управляет машиной и ее вооружением расчет из четырех человек.

Конкуренты «цветов»

Стоит отметить, что портфолио самоходных минометов, представленных Россией на выставке IDEX 2019, является одним из самых полных, так как в его состав входят как 120-миллиметровые, так и 82-миллиметровые системы. Среди иностранных аналогов, продемонстрированных в ходе салона, можно отметить 120-миллиметровый миномет Nemo разработки финской компании Patria и 120-миллиметровый испанский Alakran разработки консорциума, состоящего из испанских компаний Everis Aerospace и NTGS (New Technologies Global Systems).

Nemo выполнен по стандартной схеме боевой машины (бронированное шасси + необитаемая башня). Он отличается невысокой скорострельностью — порядка 6 выстрелов в минуту в режиме непрерывного ведения огня — и дальностью, не превышающей 10 км. В отличие от «Флокса» он не оснащен какими-либо средствами оптоэлектронного противодействия.

Самоходный миномет Nemo

Испанский Alakran выполнен на шасси автомобиля Land Cruiser производства Toyota, что, с одной стороны, увеличивает его мобильность, а с другой — заметно снижает боекомплект. Дальность ведения огня этой артиллерийской системы проигрывает не только российским аналогам, но и финскому Nemo — всего 8,2 км.

Кстати, подобная машина с минометом есть и в Израиле — SandCat («Песчаный кот»). Он производится на базе шасси тяжелого пикапа Ford F350 и имеет миноустойчивое дно. В последних своих версиях SandCat предназначен для решения самых сложных задач и оснащен системой наблюдения с термокамерой, обеспечивающей полную ситуационную осведомленность.

В настоящее время машины приняты на вооружение в более чем 15 странах, в их числе — Болгария, Канада, Колумбия, Мексика, Нигерия и Швеция. Недавно несколько модификаций этих автомобилей купил Азербайджан. Они укомплектованы боевым модулем Mini Samson, оснащенным пулеметом НСВТ калибра 12,7 мм. На другой машине установлен боевой модуль Samson MLS с управляемой противотанковой ракетой.

«Сменил позицию, пока летят мины»

Концепция размещения 120-миллиметровых орудий на шасси автомобиля — абсолютно новое решение для Российской армии. На вооружении ВДВ и Сухопутных войск находятся гусеничные самоходки «Нона», «Хоста» и «Вена», имеется также буксируемый 120-миллиметровый миномет «Сани».

«Что такое «Сани»? Это машина «Урал», в кузов которого загружен миномет и необходимое количество боеприпасов, — рассказывает Суворов. — Чтобы из него стрелять, необходимо остановиться, спустить на колесах миномет, развернуть его, разложить — на это уйдет времени, даже при очень хорошо обученном расчете, около пяти минут. И то же самое потом: сложить его и обратно поместить в машину, при том что весит он достаточно много (порядка 200 кг — прим. ТАСС), и покинуть позицию».

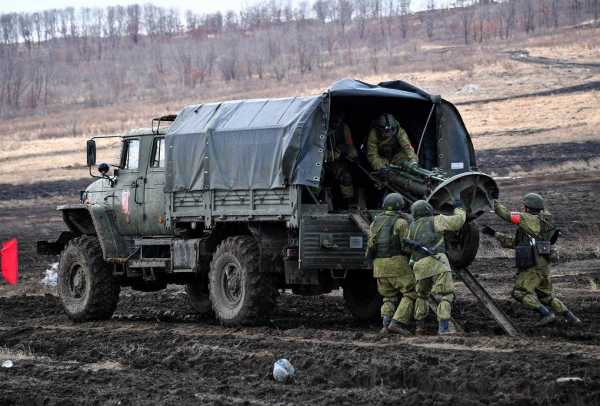

Военнослужащие во время развертывания миномета «Сани»

А когда артиллерия отработала, необходимо сразу, что называется, уносить ноги, чтобы остаться живым. С этим связано и создание подобной машины «Дрок». Это не что иное, как установка миномета внутри машины. Удобно: остановился, где необходимо, ввел данные цели, закинул мины, и пока они еще летят, машина может сменить местоположение

Сергей Суворов

кандидат военных наук

По его мнению, это очень важная особенность, так как даже гусеничное шасси хоть и более проходимо, но менее мобильно по сравнению с колесной техникой. Произведя залп, такие машины могут быстро покинуть огневую позицию, переехать на новое место и повторно нанести огневой удар. Это не позволяет противнику ответить огнем на огонь, а может и деморализовать его, ведь непонятно, откуда конкретно и какими силами наносятся удары.

Эксперт также напоминает, что на базе буксируемого пехотного миномета «Сани» был создан комплекс с рабочим названием «Горец». Практические стрельбы показали высокие перспективы этой системы. Известно, что впервые «Горец» на шасси бронеавтомобиля «Тигр» демонстрировался на закрытой экспозиции форума «Армия-2016», а через год был уже представлен широкой публике на научно-техническом форуме силовых структур в подмосковном Красноармейске.

Кстати, с «Флоксом» схожа 120-миллиметровая самоходная артиллерийско-минометная установка «Вена», выполненная на гусеничном шасси БМП-3. Кстати, она тоже впервые была представлена на IDEX в ОАЭ — только в 1997 году. В 2007-м машина прошла государственные испытания, и через три года первая партия поступила на вооружение Российской армии.

Самоходная артиллерийско-минометная установка «Вена»

Подобные самоходные минометы сегодня могут быть достаточно востребованы. «Например, в горах без миномета воевать просто невозможно. Носить его на себе — тоже далеко не убежишь. Поэтому тут легкие колесные артиллерийские системы очень необходимы», — заключает Суворов. Он также подчеркивает, что «характер современных вооруженных конфликтов сильно меняется и времена широкомасштабных войн прошли, поэтому такие машины особенно актуальны при проведении современных контртеррористических операций, подобных в Сирии».

Такие минометы способны поднимать ствол в диапазоне от –2 до +80 °C. Они не только поражают цели на дальности до десятков километров как гаубицы, но и забрасывают мины практически вертикально, благодаря чему способны уничтожить противника в оврагах и окопах.

‘ ТАСС/Минобороны России’

В настоящее время «цветочная» серия проходит финальную стадию испытаний. Ожидается, что уже совсем скоро самоходная артиллерия начнет пополнять подразделения Российской армии, серьезно усилив огневую мощь и повысив их мобильность.

Роман Азанов, Дмитрий Федюшко

tass.ru

на что будет способна новая колесная САУ «Флокс»

В семействе «цветочных» наименований самоходных артиллерийских установок очередное пополнение. Номенклатуру отечественных САУ с красивыми именами «Гвоздика», «Акация», «Хоста» предлагается пополнить огневой установкой «Флокс» – боевой машиной совершенно новой концепции, обладающей возможностями сразу нескольких видов артиллерийского вооружения и к тому же смонтированной на шасси бронированного грузовика высокой проходимости.

Сама идея «колесных танков» в мире не нова. Однако именно российские инженеры и конструкторы предлагают унифицированный образец, сочетающий в себе и мощное вооружение, и мобильность, и уверенную броневую защиту. Первый образец новой огневой установки уже выставлен на проходящем сейчас в Подмосковье Международном военно-техническом форуме «Армия-2016». «Флокс» должен стать одним из самых ярких «цветков» этой своеобразной «выставки достижений» российских вооруженных сил и оборонной промышленности.

Премьера в «Патриоте»

О том, что 120-миллиметровое самоходное артиллерийское орудие «Флокс» (так эта установка называется официально) выставляется в парке «Патриот», «Звезде» сообщила начальник отдела по связям с общественностью АО «Научно-производственная корпорация «Уралвагонзавод» Юлия Колмакова. По ее словам, всего компания представляет на статической экспозиции форума 56 единиц военной техники, в том числе 37 натурных образцов и полноразмерных макетов.

«В целом на наших стендах экспонируется продукция восьми предприятий, – отметила представитель «Уралвагонзавода». – В их числе АО «Уралтрансмаш», АО «Омсктрансмаш», АО «ЦНИИ «Буревестник», АО «НПО «Электромашина», АО «ЧТЗ – Уралтрак» и другие. Общая выставочная площадь, арендованная корпорацией на открытой площадке, составляет 1360 квадратных метров».

Тем не менее в числе новинок, приковавших к себе внимание знатоков военной техники, первой оказалась именно система «Флокс». Хотя справедливости ради стоит заметить, что предприятия, входящие в структуру «Уралвагонзавода», представили на этот раз довольно широкий ряд оригинальных моделей. Чего стоит, к примеру, установленный на шасси мотовездехода РМ 500 (квадроцикла) 82-миллиметровый миномет или миномет калибра 120 миллиметра, размещаемый на платформе грузовичка УАЗ Cargo (внедорожника «Патриот»).

И все же роль своеобразного хедлайнера экспозиции по праву досталась «Флоксу». Тем более что еще в преддверии выставки статс-секретарь – заместитель гендиректора УВЗ Алексей Жарич разместил на своей странице в одной из соцсетей фото данной самоходной установки. На снимке хорошо видно расположение орудия (в кормовой части шасси), легко узнаваем и тип базы – полноприводный трехосный грузовой автомобиль типа Урал-43206 грузоподъемностью более десяти тонн. От каких-то более подробных характеристик автор фото воздержался.

Оружейные инновации

В АО «ЦНИИ «Буревестник» корреспонденту «Звезды» подтвердили факт производства самоходного орудия «Флокс» на базе их предприятия, однако не смогли чем-либо существенным дополнить информацию, ранее уже озвученную по этому поводу гендиректором Георгием Закаменных. Тот, в частности, рассказал, что главной отличительной особенностью новой самоходной установки является его орудие, обеспечивающее за счет новых конструктивных решений уменьшенную нагрузку на шасси при выстреле и повышенную кучность стрельбы.

Отступая, стоит сказать, что именно эта проблема – неустойчивое положение орудия на колесной платформе – мешает развитию «колесных танков» на Западе. Решением здесь становится либо усиление массы основной платформы (путем ее превращения в полноценный бронетранспортер), либо применение дополнительных опор при стрельбе со стационарной огневой позиции.

Надо сказать, что на «Флоксе» эти вопросы решены более изящно. Выдерживать повышенные нагрузки при ведении огня из орудия со столь мощным калибром здесь удается за счет применения современной противооткатной системы со вспомогательным гидравлическим эффектом. Механическая энергия выстрела превращается в тепловую и служит для поглощения толчков и ударов. В результате ударные нагрузки на лафет орудия – поворотную платформу, смонтированную на шасси «Урала», – значительно смягчаются.

«Главным калибром» «Флокса» выступает орудие 2А80 – уникальное сочетание пушки-гаубицы и миномета. Огонь ведется 120-миллиметровыми минами и снарядами с готовыми нарезами. Интересно, что орудие оснащено инновационной системой охлаждения, а кроме того, в ней применен индикатор, указывающий максимально допустимый уровень нагрева ствола. Отдельных слов заслуживает шасси артиллерийской установки – автомобиль «Урал», изготовленный в особом бронированном варианте и оснащенный усиленным двигателем мощностью свыше 300 лошадиных сил.

Кабина здесь сварная, из металлических листов различной толщины, а моторный отсек оснащен собственным бронекожухом. Производитель гарантирует безопасность экипажа даже при подрыве взрывного устройства мощностью до двух килограммов в тротиловом эквиваленте. Отражать нападения диверсионно-разведывательных групп расчет «Флокса» сможет не только штатным оружием, но и установленным на кабине 12,7-миллиметровым пулеметом «Корд».

В строю «самоходок»

Размещение самоходной артиллерийской установки (а «Флокс» в какой-то мере подходит и под это определение) на колесной базе грузового автомобиля – действительно новое слово в отечественном ВПК. На память приходит разве что батальонное самоходное артиллерийское орудие «Нона-СВК», установленное на шасси плавающего колесного бронетранспортера БТР-80.

Принятая на вооружение в 1990 году, эта САУ представляет собой 120-миллиметровую нарезную полуавтоматическую пушку-гаубицу-миномет и колесную базу бронетранспортера. «Нона-СВК» способна с ходу преодолевать окопы, траншеи, водные преграды. По могуществу осколочно-фугасного снаряда ее выстрел сопоставим с действием 152-миллиметровых боеприпасов.

Наиболее близкими «Флоксу» современными образцами можно считать 120-миллиметровое самоходное артиллерийское орудие «Хоста» и систему такого же калибра «Вена». Обе на гусеничном ходу, обе используют нарезную полуавтоматическую пушку, обе выпущены на производственной базе ПАО «Мотовилихинские заводы». При этом, учитывая, что «Вена» – САУ относительно новой модели, есть все основания полагать, что «Флокс» возьмет именно от нее наиболее передовые технологии.

В их числе, к примеру, использование орудийно-вычислительного комплекса. Он позволяет осуществлять обмен информацией между боевой машиной и машиной управления, готовить исходные данные для стрельбы по самостоятельно разведанным целям или по информации, полученной от пункта управления батареи. Также система выполняет корректировку установок для стрельбы по засечке первого выстрела, управляет элементами наведения в различных режимах, хранит в памяти (не зависящей от наличия или отсутствия энергии) сведения о трех десятках целей.

Вся необходимая информация выводится на мониторы командира, которыми оборудована кабина САУ «Флокс». Благодаря этой системе можно в режиме реального времени контролировать техническое состояние комплекса, управлять приводами горизонтального и вертикального наведения орудия. С компьютером орудийно-вычислительного комплекса сопряжен и лазерный целеуказатель-дальномер, а система топопривязки обеспечивает автоматическое определение координат даже при движении машины.

Время готовности к стрельбе, благодаря наличию орудийно-вычислительного комплекса, может составлять… не более 20 секунд с момента получения сведений о цели!

Приоритет – в мобильности

Большинство экспертов, имеющих отношение к ракетно-артиллерийской тематике, сходятся во мнении, что «Флокс» – весьма своевременное и потенциально востребованное боевое средство современных Сухопутных войск. Бывший начальник артиллерии мотострелкового полка 27-й гвардейской мотострелковой дивизии подполковник запаса Леонид Будьздоровенко признается: будь у его подчиненных такое оружие, решать вопросы огневой поддержки в ходе выполнения задач на Северном Кавказе было бы куда проще.

Основным преимуществом офицер называет именно колесную базу: та же «Гвоздика», находившаяся в середине 1990-х годов на вооружении артдивизионов мотострелковых полков, имела гусеничный привод и отличалась сложностью в обслуживании, ограничением в скорости, а самое главное, имела большой вес, что зачастую не позволяло пересекать некоторые мосты в той же Чечне.

Кроме того, как полагают специалисты в области артиллерии, в современном бою не столь востребованы такие преимущества САУ, как мощная броня. Применение самоходок в атаке, стрельба прямой наводкой – редкость, следовательно, наличие защиты от противотанковых средств поражения уже не является необходимостью.

Огонь чаще всего ведется с отдаленных от линии соприкосновения закрытых огневых позиций, где контакт с бронебойными средствами противника отсутствует. Что же касается защиты от нападений, к примеру на марше, то здесь вполне справится и штатное бронирование автомобиля. От огня стрелкового оружия и самодельных взрывных устройств оно защитит, а ПТУРы в засаду, как правило, не берут.

С другой стороны, в чем «Флокс» уступает традиционным САУ, выполненным на шасси тех же БТР или гусеничных машин, так это в возможности преодоления водных преград. «Урал», как ни крути, не плавает, а значит, в мобильности он все же ограничен… Тем не менее на «Уралвагонзаводе» рассчитывают, что новое боевое средство найдет своего потребителя. И далеко не случайным выглядит тот факт, что представленный в «Патриоте» образец самоходного орудия окрашен в защитную маскировку под цвет пустыни. Это одно из тех мест на планете, где проблема водных преград не стоит…

Автор: Дмитрий Сергеев

tvzvezda.ru

Рассекречена новая 120-мм САУ «Флокс»

Сама идея «колесных танков» в мире не нова. Однако именно российские инженеры и конструкторы предлагают унифицированный образец, сочетающий в себе и мощное вооружение, и мобильность, и уверенную броневую защиту. Первый образец новой огневой установки «Флокс» должен стать одним из самых ярких «цветков» своеобразной «выставки достижений» российских вооруженных сил и оборонной промышленности.

Фото 2.

В АО «ЦНИИ «Буревестник» подтвердили факт производства самоходного орудия «Флокс» на базе их предприятия, однако не смогли чем-либо существенным дополнить информацию, ранее уже озвученную по этому поводу гендиректором Георгием Закаменных. Тот, в частности, рассказал, что главной отличительной особенностью новой самоходной установки является его орудие, обеспечивающее за счет новых конструктивных решений уменьшенную нагрузку на шасси при выстреле и повышенную кучность стрельбы.

Фото 3.

Стоит сказать, что именно эта проблема – неустойчивое положение орудия на колесной платформе – мешает развитию «колесных танков» на Западе. Решением здесь становится либо усиление массы основной платформы (путем ее превращения в полноценный бронетранспортер), либо применение дополнительных опор при стрельбе со стационарной огневой позиции.

Фото 4.

Данная САО весит около 20 т. Ее расчет 4 (3 артиллериста и водитель) человека. Она отличается очень высоким уровнем автоматизации, благодаря чему время перевода в боевое положение достигает рекордных 30 сек (по другим данным 20 сек). В распоряжении расчета имеются новейшие средства наведения, навигации и связи.

Имеющийся боекомплект также бьет рекорды – 80 выстрелов, которые находятся в защищенных специальных бронированных надстройках.

Самоходное орудие способно применять различные типы боеприпасов. Например, осколочно-фугасные снаряды, могут поражать цели на дальности в 13 км, управляемые, на дистанции в 10 километров. Возможно также применение 120-мм мин. Скорострельность орудия достигает до 10 выстрелов минуту.

Для бесперебойной работы САО при выключенном основном двигателе смонтирован автономный агрегат энергоснабжения. Благодаря этому у «Флокса» не только повысится ресурс основной силовой установки, но и уменьшится тепловая заметность, что повысит выживаемость на поле боя.

Этому также будет способствовать комплекс оптико-электронного противодействия от высокоточного оружия противника, с датчиками обнаружения и специальной гранатометной защитной системой.

Фото 5.

Фото 6.

Фото 7.

Фото 8.

Фото 9.

Фото 10.

Фото 11.

Фото 12.

[источники]
источники
http://tvzvezda.ru/news/forces/content/201609070733-p5va.htm
http://baavar.mn/t/armiya-2016-uzesgelen-foto-tailan-2.htm
http://warfiles.ru/show-128875-noveyshaya-sao-floks-osobennosti-konstrukcii-foto.html

Посмотрите, что это за Самой мощная самоходная артиллерийская установка в мире, а вот такая интересная Самодвижущаяся пушка и Ontos — многоствольная противотанковая самоходная установка

masterok.livejournal.com

Миномет флокс – Новейшее 120-мм самоходное артиллерийское орудие «Флокс» » Военное обозрение

Новейшее 120-мм самоходное артиллерийское орудие «Флокс» » Военное обозрение

Новое 120-мм самоходное артиллерийское орудие «Флокс»

САУ Флокс — описание, характеристики, конструкция, история создания

Устройство

Вооружение

Особенности

Эпилог

УВЗ представит новую самоходную установку «Флокс» » Военное обозрение

«Флокс» и «Дрок» по-восточному. «Цветочную» артиллерию впервые показали за рубежом

Мобильность и простота «цветов»

Конкуренты «цветов»

«Сменил позицию, пока летят мины»

на что будет способна новая колесная САУ «Флокс»

Рассекречена новая 120-мм САУ «Флокс»

Добавить комментарий Отменить ответ
