40 лет легендарному боевому вертолёту Ми-24 (часть 6) Модификации Р, К и ВМ

МИ-24Р

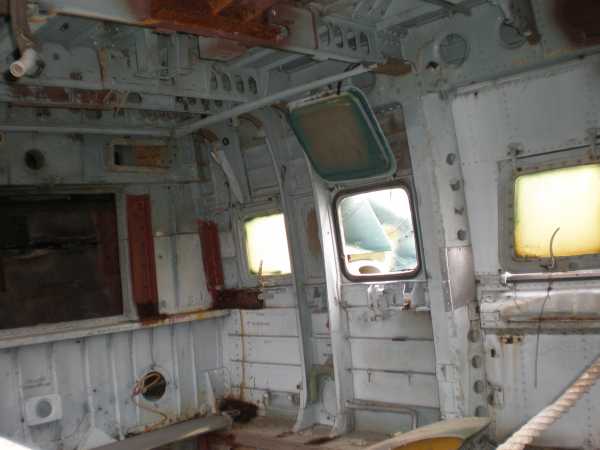

Для ведения разведки на заражённой территории в конце 1978 г. Ми-24В модифицировали в Ми-24Р (изделие 2462) с двумя дополнительными местами для радиста и техника. С вертолёта демонтировали комплекс 9К113 и шкворневые установки. Прицел АСП-17В заменили (1KB. На первой точке подвески установили контейнер со специмуществом. В грузовой кабине появились две стойки с аппаратурой анализа и передачи результатов радиационно-химической и биологической разведки, систему кондиционирования заменили системой жизнеобеспечения, укомплектовали машину оборудованием для взятия проб воздуха и грунта, в том числе дистанционно-управляемыми экскаваторами на законцовках крыла -пробоотборниками грунта СПГ, на хвостовой опоре установили блок СХТ с десятью сигнальными ракетами. С 1983 по 1989 г. было выпущено 110 таких машин. Ми-24Р использовались при ликвидации последствий аварии на Чернобыльской АЭС. В 1989 г. вертолёт оборудовали современной аппаратурой связи и обработки информации, исключив из экипажа радиста. Эта модификация именовалась Ми-24РА.

Ми-24К

Для корректировки артиллерийской стрельбы и фоторазведки в 1979 г. построили Ми-24К (изделие 201). Вместо «Радуги» он получил систему наблюдения «Ирис» с увеличенным сектором обзора. В его грузовой кабине установили бортовой разведывательно-корректировочный комплекс «Рута», состоящий из оптического наблюдательного прибора, бортовой вычислительной машины и устройства преобразования информации, а также фотоаппарат АФА-100 для съёмки через специальное окно с правой стороны фюзеляжа. Управление комплексом осуществлял оператор из своей кабины. С 1983 по 1989 г. построили 92 корректировщика.

Ми-24ВМ

Возможность закупок новой авиационной техники для нужд Вооруженных сил РФ из-за отсутствия необходимого финансирования превращает проблему модернизации существующего боевого парка авиации Сухопутных войск (СВ) в одну из ключевых на нынешнем этапе военной реформы. В настоящее время промышленностью разработан ряд ударных боевых вертолетов нового поколения, однако их серийное производство, по сути дела, так и не началось.

В рамках правительственной программы модернизации Ми-24 вчера Московский вертолетный завод имени М.Л. Миля представил боевой вертолет Ми-24ВМ (экспортный вариант — Ми-35М). На нем установлены несущий и рулевой винты со стеклопластиковыми лопастями, разработанные для Ми-28Н, более мощное высокоточное оружие, а также бортовое оборудование, обеспечивающее круглосуточное боевое применение. Модернизация обеспечит продление срока эксплуатации существующего парка вертолетов Ми-24 (Ми-35) как минимум на 10-15 лет. Существенное улучшение летно-технических характеристик, повышение эффективности вооружения, возможность боевого применения ночью увеличат боевую эффективность Ми-24ВМ в 1,7-2,2 раза по сравнению с Ми-24.

Первый полет Ми-24ВМ выполнил 4 марта 1999 года экипажем Г. Ананьева.

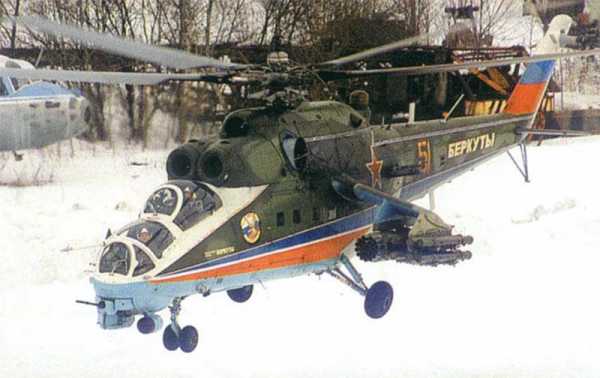

Крыло модернизированного вертолета также подверглось доработкам: размах его уменьшили до внешнего пилона. При этом количество более совершенных ПТУР ╚Атака╩, устанавливаемых на внешних пилонах на двух АПУ-8-4У, осталось прежним — шестнадцать. Для повышения автономности боевого применения вертолета предлагается установить встроенную в крыло систему подвески вооружения. Если расположение устанавливаемой прежде СОЭП-1В ╚Липа╩ диктовалось условиями защиты от ракет ╚воздух-воздух╩ с ИК-ГСН, то положение более совершенной станции защиты ╚Мак-УФМ╩, установленной на нижней поверхности хвостовой балки, продиктовано в первую очередь обеспечением защиты от ракет ПЗРК.

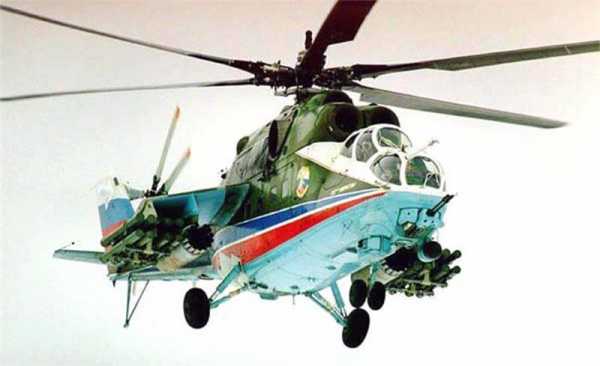

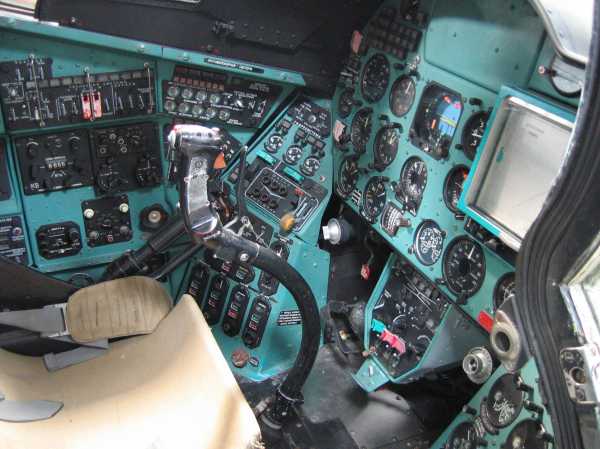

Ми-24ВМ оборудован современным высоэффективным комплексом вооружения: несъемной подвижной пушечной установкой НППУ-23 с пушкой ГШ-23 (боекомплект — 470). Подвижность пушки по азимуту находится в пределах +10…-40, по углу места — +60…-60. На балочных держателях под каждой консолью предусматривается подвеска вооружения (до 16 ПТУР комплекта «Атака-В», «Малютка» или «Фаланга-М»; до 10 НУР С-13; до 80 НУР С-8, до 2 УР класса «воздух-воздух», бомб калибра до 500 кг). Для боевой работы в любое время суток вертолет оснащен круглосуточным оптико-электронным обзорно-прицельным комплексом, очками ночного видения и тепловизионным прицелом; для повышения боевой живучести вертолет может быть оборудован бортовым комплексом обороны — экранно-выхлопным устройством, станцией активных помех «Липа», кассетами ИК-ловушек, а также станцией сигнализации об облучении вертолета РЛС противника Л006ЛМ.

Опыт эксплуатации Ми-24, в том числе и во время боевых действий в локальных конфликтах при отсутствии современной ПВО показал, что убирающееся шасси ему, кроме неприятностей, ничего не дают. Правда, это справедливо лишь в том случае, если пренебречь тем выигрышем, который дает уборка шасси. С убранным шасси вертолет Ми-24 на 30% в радиолокационном диапазоне волн, имеет на 10 км/ч большую максимальную скорость полета и меньшие километровые расходы топлива на крейсерской скорости. В случае, когда шасси не удавалось выпустить или просто об этом забывали, это нередко приводило к выходу машины из строя на длительный срок, а экипаж получал тяжелые травмы. Поэтому решили сделать шасси неубирающимся, да и лишние высвободившиеся 120 кг не помешают.

Усовершенствовали радиооборудование и вооружение, в том числе и аппаратуру радиокомандного наведения ПТУР ╚Атака╩ — ╚Тор-24╩, заменивших прежние ╚Штурмы╩ и аппаратуру ╚Радуга-Ш╩. Да и их комплект возрос до 16 ракет. Новые ракеты позволили не только повысить вероятность поражения целей и расширить их номенклатуру. Поскольку можно будет использовать ПТУРы с различными боевыми частями (кумулятивная, осколочно-фугасная), то их целями будут не только бронемашины и танки, но и долговременные укрепленные огневые точки противника. ПТУРами можно бороться и с летательными аппаратами, так как предусмотрена их комплектация неконтактным радиовзрывателем. А запланированная установка бортового вычислительного комплекса БВК-24 и лазерного дальномера значительно повысят эффективность вооружения. Кроме того, в процессе модернизации вертолета предлагается включить в состав вооружения малогабаритные зенитные ракеты 9М39 ╚Игла-В╩ в варианте ╚воздух-воздух╩.

Предусматривается создание десантно-транспортной модификации, предназначенной для высадки тактического десанта до 8 человек и разведывательных диверсионных групп, снабжения передовых частей боеприпасами, перевозки войсковых подразделений и грузов внутри кабины массой до 1500 кг. Санитарный вариант предназначен для эвакуации с поля боя раненых и перевозки больных. На вертолете предусмотрены места для двух носилок, двоих сидячих больных и одного медработника. В машине размещаются средства для оказания первой медицинской помощи, кислородное оборудование. Для оповещения экипажа об аварийном остатке топлива, пожаре в двигательных отсеках, отказе гидросистем и других аварийных ситуациях на вертолете может быть установлен речевой информатор и системы световой сигнализации. Радиосвязное оборудование обеспечивает надежную двухстороннюю радиосвязь вертолета с другими летательными аппаратами в воздухе, а также связь вертолета с наземными пунктами в МВ1-МВ2-ДМВ-КВ диапазонах частот. Управление полетом, стабилизация его угловых положений (по курсу, крену, тангажу и высоте) обеспечивается САУ-В24-1.

В сравнении с базовым вариантом Ми-24 конструкция вертолета Ми-24ВМ значительно облегчена. Предусматривается применение отдельных систем, агрегатов, узлов, оборудования и вооружения вертолета Ми-28Н. Крыло вертолета укороченное и облегченное с уменьшенным количеством точек подвески и применением облегченных балочных держателей. Шасси неубирающееся, что тоже ведет к облегчению конструкции. Для защиты экипажа передняя кабина оборудуется пуленепробиваемым лобовым стеклом и бронированной стенкой сидения летчика. Бронеплиты могут быть установлены по бокам обеих кабин и на капотах двигателей. Для обеспечения возможности пилотирования вертолета в случае ранения летчика предусматривается установка дублирующих органов управления. Рулевой винт — Х-образный, четырехлопастной. Лопасти несущего и рулевого винтов снабжены электротепловой противообледенительной системой. Вертолет может быть оснащен пылезащитным устройством. Программой модернизации предусматривается проведение организационных мероприятий по продлению сроков эксплуатации вертолета.

Для потенциальных заказчиков разработано пять вариантов модернизации Ми-24, причем предложенная программа позволяет реализовать сочетание любых из них. Работы по модернизации могут выполняться непосредственно в строевых частях, на ремпредприятиях и серийных заводах. Для зарубежных заказчиков, которые эксплуатируют свыше 300 вертолетов данного типа, стоимость доработки Ми-35 в Ми-35М составит от 1 до 1,5 миллиона долларов.

Продолжение следует …

topwar.ru

Армейский ударный вертолёт Ми-24 (ВМ, ПН, У, ДУ)

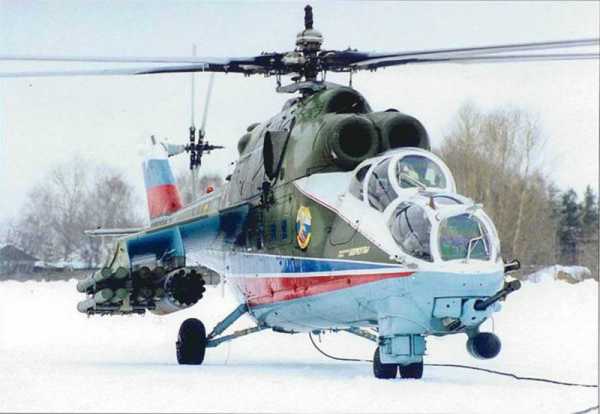

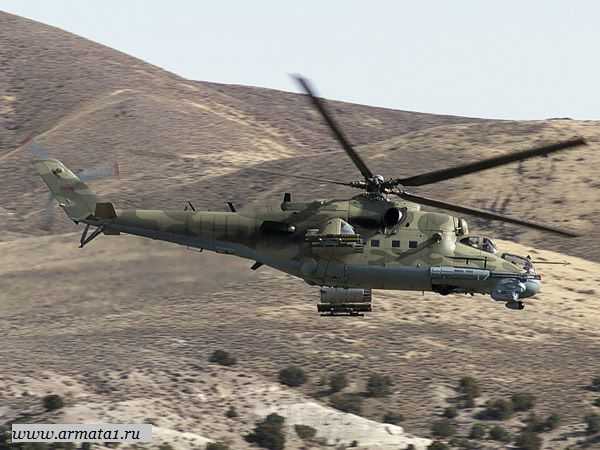

Армейский ударный вертолёт Ми-24ВМ стал последней модификацией боевой машины, которую впервые поднял в воздух в марте 1999 года экипаж летчика-испытателя на Ми-24В Г. Ананьева. Создавая эту машину, сотрудники МВЗ имени Миля впервые сделали попытку максимально приблизить ее к современным образцам зарубежных боевых машин. Для этого необходимо не только расширить состав его вооружения с использованием последних разработок промышленности, но и оснастить вертолет оборудованием для круглосуточного применения. Сразу следует уточнить, что речь идет не о строительстве новых машин, а о модернизации существующего парка.



Армейский ударный вертолёт Ми-24 — видео



А для этого прежде всего следует продлить жизненный цикл Ми-24. После восстановления планера модернизируются несущий и рулевой винты. И здесь не обошлось без опыта создания Ми-28. Старые металлические лопасти несущего винта заменяют стеклопластиковыми с улучшенными аэродинамическими характеристиками, достаточно отработанными на Ми-28.

Вместе с ними на Ми-28ВМ перекочевала и эластомерная, не требующая смазки втулка несущего винта. И еще одно новшество — замена трехлопастного рулевого винта четырехлопастным Х-образным с Ми-28. Такая схема винта позволила одновременно повысить его эффективность и снизить уровень шума. По заявлению фирмы, лишь эти два мероприятия позволили облегчить машину на 300 кг и поднять статический потолок на 600 м.

Крыло модернизированного вертолета также подверглось доработкам: размах его уменьшили до внешнего пилона, При этом количество более совершенных ПТУР «Атака», устанавливаемых на внешних пилонах на двух АПУ-8-4У, осталось прежним — шестнадцать. Для повышения автономности боевого применения вертолета предлагается установить встроенную в крыло систему подвески вооружения. Если расположение устанавливаемой прежде СОЭП- 1В «Липа» диктовалось условиями защиты от ракет «воздух — воздух» с инфракрасным наведением, то положение более совершенной станции «Мак-УФМ», расположенной на нижней поверхности хвостовой балки, продиктовано в первую очередь обеспечением защиты от ракет переносных зенитно-ракетных комплексов.

Вертолет круглосуточного применения Ми-24ПН
Так, в начале 2000 года появился вертолет Ми-24ПН с новой несущей системой, включающей втулку для стеклопластиковых лопастей и Х-образный рулевой винт от Ми-28, и двигателями ВК-2500. Шасси сделали неубирающимся, что упростило эксплуатацию вертолета. В отличие от предшественника, машину оснастили противотанковым ракетным комплексом 9К113Н с ночной обзорно-прицельной станцией 9С475Н «Радуга» интегрированной с инфракрасным пеленгатором «Зарево» (ранее именовавшимся «Ноктюрн-В») и лазерным дальномером, обеспечивающим круглосуточное применение ракет 9М120 и 9А-2200, в состав бортового радиоэлектронного комплекса ввели системы индикации и информации на базе многофункциональных жидкокристаллических цветных дисплеев, ЦВМ, спутниковую систему навигации и очки ночного видения. На укороченном крыле со встроенным устройством подъема грузов и новыми балочными держателями ДБЗ-УВ расположили многоместные пусковые установки АПУ-8/4-У для ракет комплексов «Штурм-ВМ» и «Атака».

При этом в арсенале машины сохранили неуправляемые авиационные ракеты и подвесные контейнеры УПК-23-250, но отказались от бомбового вооружения.
В 2004 году сообщалось, что испытания Ми-24ПН подтвердили возможность круглосуточного боевого применения всех штатных систем вооружения и пилотирования машины ночью на высотах 50—200 метров. Первые пять Ми-24ПН, доработанные в Ростове-на-Дону, в январе 2004 года поступили Центр боевого применения и переучивания летного состава в Торжке. Летом 2005 года они были продемонстрированы в подмосковном Монино, когда отмечали юбилей Военнотранспортной авиации. Ми-24П — поистине универсальная машина. Она способна не только высаживать десант и поддерживать огнем наземные войска, но и в поисково-спасательном варианте Ми-24ПС решать спасательные задачи и даже использоваться для борьбы с пожарами. Для этого достаточно укомплектовать ее соответствующим оборудованием.

Учебные и опытные модификации Ми-24
Первой учебной машиной стал Ми-24У, построенный в 1971 году на базе боевого «Крокодила». Как принято на учебных машинах, курсант размещался на месте летчика, а инструктор — в кресле оператора, при этом его рабочее место оснастили необходимым пилотажнонавигационным оборудованием и полноценным постом управления. С вертолета сняли пулеметное вооружение, оставив крыльевые подвески. Именно с этих «летающих парт» первые подготовленные пилоты пересаживались в боевые машины. В 1980 году поднялся в воздух еще один учебный вертолет — Ми-24ДУ с двойным управлением. На нем, как и на предшественнике, отсутствовал носовой пулемет. В 1975 году на облегченном варианте Ми-24 под обозначением А-10 экипаж Г. Расторгуевой установил ряд женских мировых рекордов скороподъемности, а спустя три года, 21 сентября, летчик-испытатель Г. Карапетян установил мировой рекорд скорости — 368,4 км/ч. Безусловно, мировые достижения свидетельствуют о возможностях машины, но они все же далеки от жизни.

В 1976 году на базе Ми-24 сделали летающую лабораторию для исследований фенестрона — рулевого винта в кольцевом канале. Однако это устройство, по мнению специалистов МВЗ имени Миля, оказалось менее эффективно по сравнению с классическим винтом для машин данной весовой категории. Примерно в то же время разрабатывались модификации вертолетов для ВМФ. Среди них проект вертолета корабельного базирования Ми-24М, построенный в единственном экземпляре, и минный тральщик Ми-24БМТ. В 1977 году появился Ми-24Р, а в 1989-м — Ми-24РА — радиационно-химические разведчики на базе Ми-24В, предназначенные для отбора проб как воздуха, так и грунта. Для последних целей на крыльевом пилоне устанавливался специальный экскаватор. Для корректировки артиллерийской стрельбы и фоторазведки в 1979 году построили Ми-24К, а спустя два года на базе боевой машины сделали летающую техникоэксплуатационную часть, позволяющую выполнять значительный объем ремонтных и регламентных работ в полевых условиях.

Ми-24РХР предназначался для радиохимической разведки. При этом демонтировали контейнеры ПТУР и на их месте разместили экскаваторы забора грунта. Участие этого вертолета в ликвидации аварии на Чернобыльской АЭС позволило надежно оценивать уровень заражения местности.
Экспортные варианты.

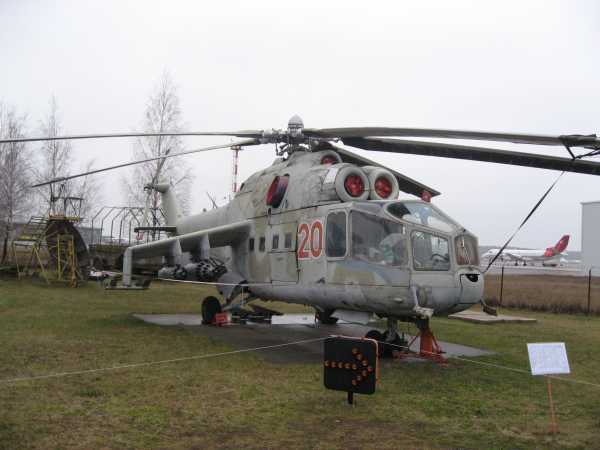

Поставки за рубеж начались с машины Ми-24А, причем в доработанном виде с хвостовым винтом, перенесенным на левую сторону хвостовой балки, и ПТУР «Фаланга». Затем последовали Ми-25 (Ми-24Д), Ми-35 (Ми-24В) и Ми-35П (Ми-24П). От советских машин они отличались составом вооружения и оборудования. Так, Индия в 1984 году для поддержки своих наземных войск приобрела сначала 40 Ми-25, сведенных в три эскадрильи, а затем еще 20 Ми-35.
Несмотря на солидный возраст, Ми-35 до сих пор представляет интерес для многих стран и поэтому постоянно совершенствуется, разрабатываются программы по модернизации вертолетов и повышению их ресурса.

Тактико-технические характеристики

Экипаж, чел	3
Скорость, км/ч	максимальная — 330 крейсерская 217—270
Максимальная скороподъемность, м/с	12,5
Потолок, м	статический — 1500 динамический — 5000
Дальность полета, км	перегоночная — 1000 действия (от нагрузки) 160—295
Масса, кг	максимальная взлетная — 11500 нормальная взлетная — 6200 пустого вертолета — 8500
Максимальная внешняя нагрузка, кг	2500
Максимальная боевая нагрузка, кг	2500
Число перевозимых людей, чел.	десантников — 8 раненых — 4
Габариты вертолета, м	диаметр несущего винта — 17,1 длина — 18,8 высота — 4,173
Двигатель	ТВД ТВЗ-117, 2 по 2200 л.с.
Вооружение	Встроенное пушечное: в зависимости от модификации Число точек подвески: 6 (4) Подвесное пушечное: 2 контейнера УПК-23-250 или 2 ГУВ с пулемётами или 2 (4) ГУВ с гранатомётами. Управляемое ракетное: Штурм-В, Атака-М, Гермес-А Неуправляемое ракетное: С-5, С-8, С-13, С-24 «Воздух-воздух»: Р-60М, Р-63В, «Игла-В», 9М220О «Атака» Бомбовое: бомбы и кассеты калибром от 50 до 500 кг.
