МАЗ-537 технические характеристики и устройство, двигатель и расход топлива

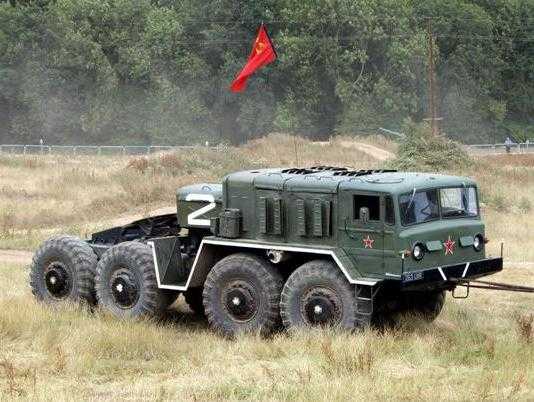

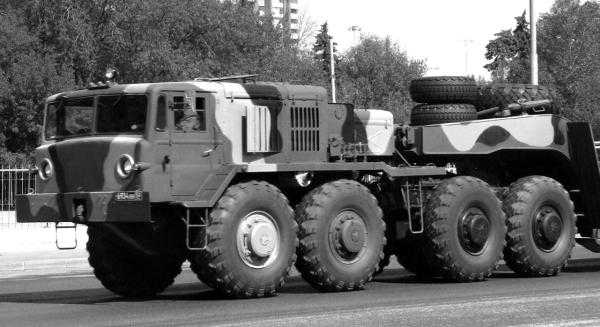

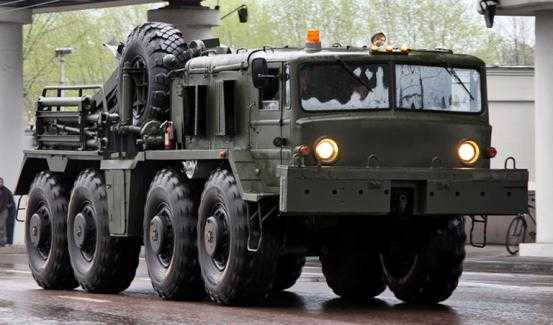

Тягач МАЗ-537 представляет собой военный тягач оригинальной компоновки. Многие в детстве восторгались, видя эти огромные военные машины, своим дизайном напоминающие космические луноходы. Мало кто знал, что это были тягачи МАЗ-537, которые выпускались на Минском автомобильном заводе с 1959 по 1965 годы.
В 1963 году производство было освоено Курганским заводом колёсных тягачей, где они продолжали выпускаться вплоть до 1989 года. Тягач МАЗ-537 обладает грузоподъёмностью до 50 тонн, поэтому в советское время их использовали для транспортировки тяжёлых танков, огромных бульдозеров и для перемещения тяжёлых крупногабаритных грузов, которые нельзя было перевести с помощью стандартной грузовой техники.
История 537-й серии
Первый курганский транспорт был собран в 1963 году. Тогда сборка осуществлялась по «белорусской» технологии из полученных деталей. Отсутствие необходимого оборудования и опыта массового производства не позволили начать выпуск 537-х в срок, старт был дан только в 1965 году. Первые экземпляры были полной копией минских моделей. Такой же двигатель, коробка, тормоза и подвеска.

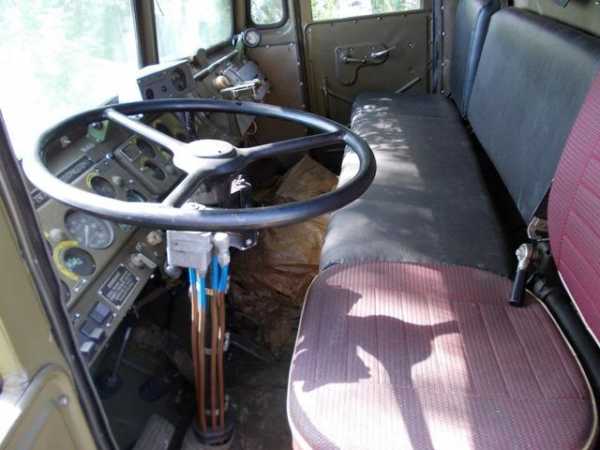

Кабина была цельнометаллической и вмещала четырёх человек. На потолке есть люк для дополнительного проветривания салона. В ночное время суток можно включить прожектор, размещённый на крыше. Водитель может регулировать своё кресло и вертикально и горизонтальной плоскостях. Стандартная версия тягача МАЗ-537 — двухфарная. Модель с тремя фонарями производилась по заказу. Перевозка грузов осуществлялась на прицепах, выдерживающих 50-52 тонны.
На протяжении 15 лет в техническом плане различные версии 537-го имели небольшие различия. Они сводились к перестановке конструкций, их модернизации или полному упразднению. Определить ту или иную модификацию можно было по отделке кабины. С каждой новой моделью она становилась проще. На эксплуатацию это никак не влияло.
Первое поколение
История насчитывает 6 версий с индексами А, Г, Д, В, Е, К. Первые три собирались в Минске, остальные разрабатывались на СКБ-1, но производство осуществлялось в Кургане. Курганские версии унаследовали от минских некоторые черты внешнего вида, которые не заметишь с первого взгляда.
К ним относятся вертикальные воздухозаборники, благодаря которым в моторный отсек поступал дополнительный воздух и охлаждал двигатель. Вентиляционные отсеки, через которые в салон попадал воздух, размещались рядом с круглыми фарами. Схожими были зеркала заднего вида.
Второе поколение
В 70-х годах появилось второе поколение. Воздухозаборник стал коробчатым, под ним находились простые щели. Обзор дороги был улучшен за счёт увеличения зеркал заднего вида. Крылья стали плоскими и были продлены до средних мостов. Добраться до сцепки и лебёдки можно было по лестнице. Некоторые экземпляры оснащались экспериментальными декоративными элементами, но широкого распространения они не получили.
Третье поколение
В конце 70-х годов появилось третье поколение тягачей МАЗ-537. Изменения в устройстве были незначительными, зато в плане дизайна автомобиль стал «суровым» — он был лишён всех декоративных элементов. Некоторые изменения коснулись воздухозаборника и подфарников.
Четвёртое поколение
Четвёртое поколение появилось в 80х годах. Основным отличием было отсутствие защитных кожухов на топливных баках.

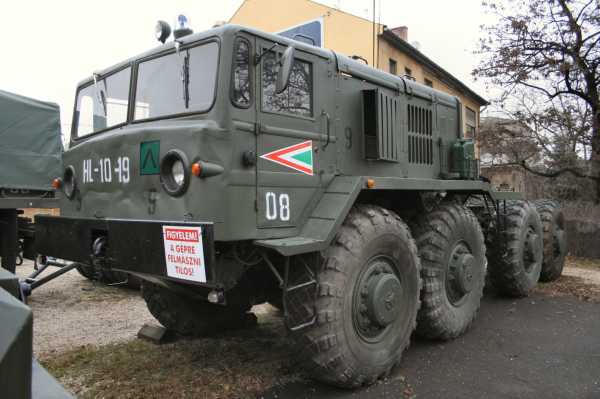

После насыщения тягачами этого типа Советской Армии был налажен экспорт машины в дружественные страны: Африка, Азия, Ближний и Средний Восток. За многие годы сборки авто было выпущено 8-10 тысячи экземпляров. Многие из них продолжают нести службу в наши дни.
Применение транспорта в армии
Для армии Советского Союза производилось несколько основных модификаций МАЗ-537.

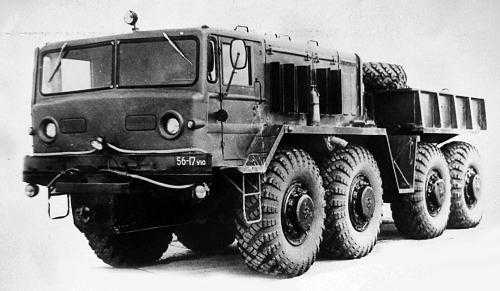

«А»
Выпускалась с 1964 по 1969 года. Цельнометаллическая платформа была укороченной, грузоподъёмность составляла 15 тысяч килограмм. Лебёдка находилась между кузовом и моторным отсеком, могла тянуть грузы до 15 тонн.
Машину использовали на аэродромах и в ракетных войсках. Она легко перевозила самолёты по взлётным полосам, а также транспортировала тяжёлые баллистические ракеты. С помощью гидравлического толкающего бруса водитель мог помогать передвигаться тяжёлым транспортным средствам.
«В»
Производилась с 1965 по 1985 годы. Модификация представляла собой седельный тягач, который мог перевозить автопоезд весом до 62 тонн. Максимальная нагрузка на сцепное устройство была понижена до 18 тонн из-за некоторых конструкционных изменений. Седельное устройство было передвинуто назад. Такое изменение дало возможность перевозить грузы с нестандартной формой корпуса.

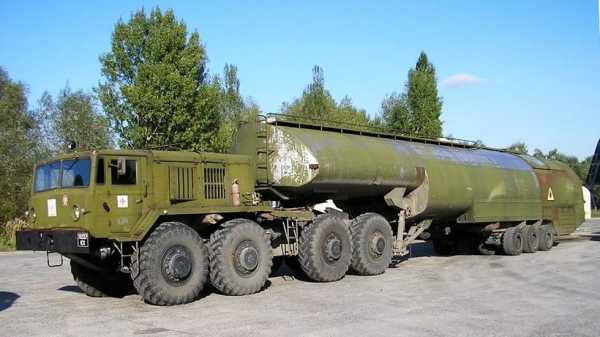

С помощью этого транспорта перевозили полуприцепы с ракетным оборудованием для различных подразделений ракетных войск. Также была возможность перевозить топливные цистерны, которые вмещали в себя до 30 тысяч литров горючего.
«Г»
Производилась с 1964 по 1969 года. Данная модификация из Минска была получена в недоделанном виде. Кое-что в ее конструкции пришлось изменить, но никаких глобальных нововведений не было. Тягач МАЗ-537Г применялся для разрешения разных стратегических задач.

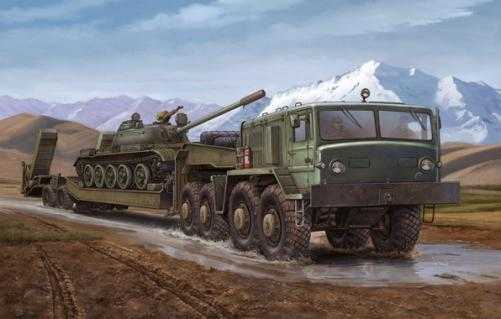

С помощью него перевозили бронированную технику весом до 68 тонн, а также была возможность двигаться в составе автопоезда весом до 91 тонны. Ещё одна функция стала возможна за счёт использования прочной лебёдки: на низкорамные прицепы можно загружать грузы массой до 15 тонн.
Ввод грузовиков в эксплуатацию был проблематичным из-за проблем в чертежах, полученных из Минска. Первые контрольные тесты выявили более 100 недочётов различной степени. После доработки конструкции количество недочётов снизилось на 30, но всё равно оставалось значительным. Пока инженеры занимались исправлением недостатков, в Кургане приступили к поштучной сборке тягачей, так как Советской Армии срочно нужна была подобная техника.
С третьего раза этой версии удалось пройти все испытания, никаких недоработок выявлено не было. В итоге авто стало самым востребованным у наших военных: его использовали для перевозки гусеничной бронированной техники по асфальтированной дороге, грунту и бездорожью. Появление автомобиля позволило отказаться от медленной и стратегически ненадёжной транспортировки тяжёлой техникой поездами.
«Д»
Выпускалась с 1965 по 1986 годы. Главной особенностью грузовика стало наличие автоматической электронной системы, которая управляла рабочими и буксировочными механизмами. Максимальная масса автопоезда составляла 88 тонн. За моторным отсеком установили генератор мощностью 75 кВт.
«Е»

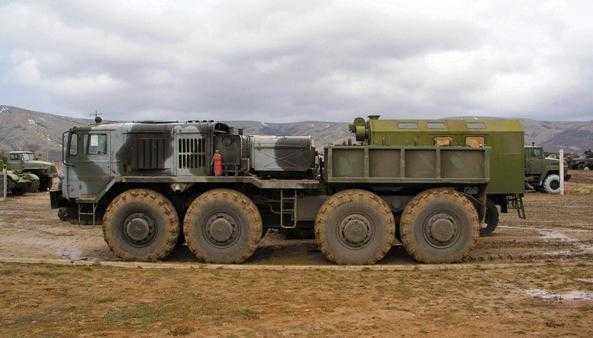

Выпускалась с 1966 по 1989 годы. Данная модель представляет собой симбиоз несколько версий. Она была оснащёна сдвинутой назад кабиной, но имела возможность перевозить прицепы. Также был установлен генератор с защитным кожухом. Он позволял передавать энергию на различные системы управления полуприцепом.
В армии машину использовали как источник жизнеобеспечения ракетных комплексов и механизмов запуска. Он также выполнял роль тягача, буксируя различную бронированную технику. На время мог стать источником питания для другого транспорта.
«К»

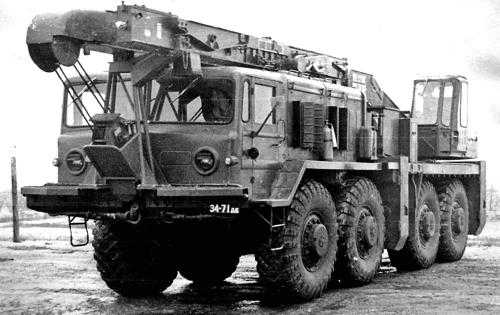

Производилась с 1965 по 1969 годы. Использовалась в качестве автокрана. Гидравлический кран выдерживал груз до 16 тонн, устанавливался на заднюю часть шасси. Для устойчивости во время работы крана использовались четыре аутригера.
После начала производства был выявлен ряд недостатков, который не позволил стать автокрану распространённой моделью. Его конструкция имела лишнюю массу, из-за чего проходимость машины была низкой. Главным недостатком была высокая вероятность бокового падения в процессе работы. Единственным применением модели стала погрузка зарядов на ракетные установки.
«Т»
Данная модель получила несколько опытных образцов. Её планировали экспортировать в страны с жарким климатом и повышенной влажностью. Для этого кузов, кабина и все технические узлы были покрыты изолирующими материалами, которые должны были защищать их от влаги. Итоговая себестоимость оказалась высокой, поэтому от серийного производства отказались.

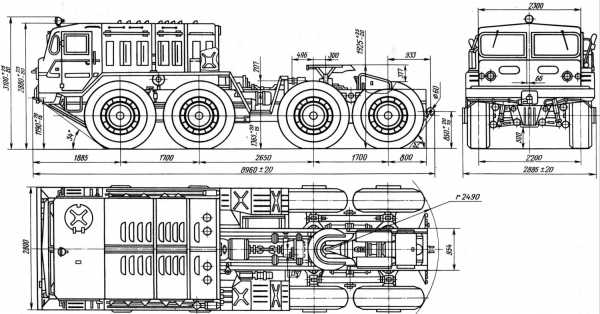

Технические характеристики
- Кабина вмещала в себя четырёх человек и находилась перед двигателем;
- Двигатель имел 12 цилиндров и развивал 525 лошадиных сил;
- Максимальная скорость — 55 км/ч;
- Коробка передач имела 3 скорости;
- Длина — 8,96 метров;
- Ширина — 2,885 метра;
- Высота — 2,88 метра;
- Дорожный просвет — 50 сантиметров;
- Вес — 21 600 килограмм;
- Два бака по 420 литров.
Тягач МАЗ-537 имеет большие колёса на литых дисках с уникальным рисунком протектора, благодаря чему обладает высокой проходимостью.
Описание конструкции

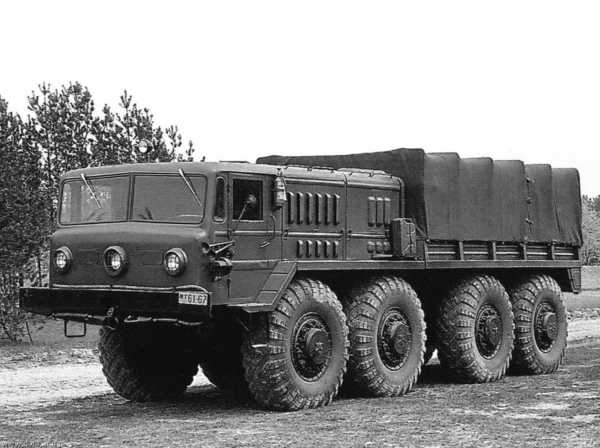

От модели «535» тягач МАЗ-537 отличался незначительно. Правда, колёсную базу тягача увеличили, а раму усилили. Четырёхместная кабина, установленная на переднем свесе рамы, осталась неизменной. Первоначально на ней сохранялись два лючка для вентиляции и инфракрасная фара в центре. Позже их упразднили.
В «салоне» грузовика имелась не только обычная «печка», но и независимый бензиновый отопитель.
За кабиной размещался двигатель Д-12А-525, 12-цилиндровый дизель, выпускающийся в Барнауле на базе конструкции легендарного танкового мотора В-2. С таким двигателем контрольный расход топлива МАЗ-537 на 100 км составлял 125 литров. Форсированный мотор потребовал изменить системы охлаждения и смазки, пришлось перенести подогреватель.
Коробка передач – трёхступенчатая гидромеханическая, с блокируемым гидротрансформатором. Третья передача – прямая, повышающая отсутствует. Раздаточная коробка с двумя передачами – механическая. Межосевые дифференциалы с включаемой блокировкой, межколёсные – самоблокирующиеся. Передаточные числа из-за возросшего крутящего момента изменились.
Передние пары колёс тягача МАЗ-537 имели независимую торсионную подвеску с гидравлическими амортизаторами, задние пары упругих элементов в подвеске не имели. Торсионы по сравнению с МАЗ-535, стали длиннее и больше в диаметре. Карданный привод компрессора заменили на ременной.
Систему изменения давления в шинах решили не использовать, а 16-слойные шины заменили новыми, с 24 слоями.
Рулевой механизм типа «винт-шариковая гайка» с гидравлическим усилителем заимствовали от карьерного самосвала МАЗ-525. Напряжение в электрической сети грузовика -24 вольт, использовались 4 аккумуляторные батареи и генератор постоянного тока.
Количество отзывов Оставить отзывСортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка
Будьте первым, чтобы оставить отзыв.
Проверенный отзыв
{{{ review.rating_title }}} Показать еще Оставить отзывspectekhnika.info
Тягач МАЗ-537 — фото, история
С развитием, в послевоенные годы, тяжелых буксируемых артиллерийских систем и ракетного вооружения потребовалось создание средств доставки их к месту запуска на огневые позиции.
ОГЛАВЛЕНИЕ СТАТЬИ
История создания
Исходя из этого, КБ сверхтяжелых грузовых автомобилей Минского автозавода, под руководством Б.Л. Шапошника, было поручено задание по созданию седельного тягача с полуприцепом для транспортировки тяжелой техники, крупногабаритных грузов и ракетных систем. На то время уже существовал четырехосный тягач МАЗ-535, но его мощности, тяговых и динамических характеристик было явно недостаточно для буксировки вновь создаваемых комплексов вооружения. Конструкция нового тягача во многом базировалась на узлах и агрегатах предшествующей машины. МАЗ-537 отличался от предшественника усиленной рамой, увеличенной колесной базой и более мощным четырехтактным V-образный 12-цилиндровым дизельным двигателем жидкостного охлаждения Д-12А-525 мощностью 525 л.с. Этот двигатель был дальнейшим развитием знаменитого танкового двигателя В-2, который в годы войны ставился на танк Т-34 и другие бронемашины. На новом тягаче была изменена система охлаждения и смазки двигателя, изменено питание воздухом и топливом, система выпуска выхлопных газов. Если конструкция подвески осталась практически без изменений, то тормозная система была кардинально переработана. Для более эффективного действия тормозов была увеличена ширина тормозных накладок, увеличилось рабочее давление тормозной жидкости в цилиндрах. МАЗ-537 оснастили четырехместной цельнометаллической кабиной с независимой системой отопления. В конце 1958 года в опытном цеху собрали первые прототипы МАЗ-537, которые с успехом прошли заводские и Государственные испытания. В марте 1959 года, на Минском автозаводе, была запущена в производство опытная партия МАЗ-537, а с начала 1960г. началось серийное производство тягачей. На вооружение Советской Армии тягач МАЗ-537 приняли 30 июля 1962г. В конце 1963 года техническая документация по машине была передана на Курганский завод колесных тягачей (КЗКТ), где затем было налажено производство МАЗ-537. Тягач МАЗ-537 предназначался для буксировки полуприцепов ЧМЗАП-9990 или ЧМАЗП-5247Г с тяжелой гусеничной или бронетанковой техникой массой до 50т, по дорогам с твердым или грунтовым покрытием. В ракетных войсках МАЗ-537 использовался для буксировки ракет на специальном прицепе, в качестве установщика ракет в шахты, заправщика комплексов горючим, в качестве базы для транспортно-перегрузочного агрегата ракет. Автомобиль и по сей день стоит в строю РВСН России.
Технически характеристики МАЗ-537:
Длина: 8960 мм
Высота: 2880 мм
Ширина: 2885 мм
Дорожный просвет (клиренс): 500 мм
Снаряженная масса: 21600 кг.
Колесная база: 1700+2650+1700 мм
Колея передних колес: 2200мм
Колея задних колес: 2200мм
Двигатель: Д12А-525 ( V12)
Мощность: 525 л.с. при 2100 об/мин
Рабочий объем 38880см3
Коробка передач: ГМП 3
Максимальная скорость (по дороге): 55 км/ч;
Запас хода: 1525 км
Расход топлива: 125 л/100км
Грузоподъемность: 3000 кг (в кузове возможна перевозка 25 человек)
Преодолеваемый брод: 1,3 м
Преодолеваемый угол подъёма: 15o
Масса буксируемого прицепа: 65000 кг (МАЗ-537А -75000кг)
Фотографии walkaround

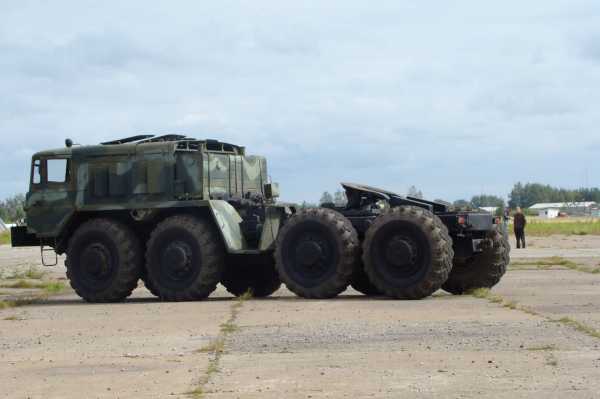

Сейчас представляю Вам фото обзор walkaround МАЗ-537 из двух частей, сделанный мной 25 июня 2014 года в Техническом музее АвтоВАЗ. На сегодняшний день модели этого тягача выпускаются из пластика в масштабе 1:35 фирмой Trumpeter и из смолы в масштабе 1:72 фирмой Armada Hobby.Галерея 1
Галерея 2
hobby-models.ru
| 1965–1990 | 1965–1990 | |
| основные | ||
|---|---|---|
| расположение руля | слева | |
| количество дверей | 2 | |
| количество мест | ||
| всего | 4 | |
| конструкция | рамная | |
| геометрия | ||
| габариты | ||
| длина | 8 960 мм | 9 130 мм |
| ширина | 2 885 мм | |
| высота | 3 100 мм | 2 880 мм |
| колёсная база | ||
| колея | ||
| передняя | 2 200 мм | |
| задняя | 2 200 мм | |
| дорожный просвет | ||
| стандарт | 500 мм | |
| масса | ||
| снаряженная | 22 300 кг | 22 500 кг |
| полная | 49 300 кг | |
| двигатель | ||
| название | Д12А-525 | Д12А |
| расположение | центральное, продольно | |
| цилиндры/клапаны | 12/4 | |
| объем | 38 880 см³ | |
| мощность | ||
| мощность | 525 л.с. | |
| в диапазоне от | 2 100 об/мин | |
| в диапазоне до | 2 100 об/мин | |
| крутящий момент | ||
| крутящий момент | 2 200 Нм | |
| в диапазоне от | 1 000 об/мин | |
| в диапазоне до | 1 400 об/мин | |
| топливо | дизель | |
| охлаждение | жидкостное | |
| трансмиссия | ||
| привод | полный | |
| коробка передач | полуавтомат 3 | АКПП 3 |
| подвеска и рулевое управление | ||
| передняя подвеска | ||
| тип упругого элемента | торсионная | |
| тип направляющего аппарата | независимая | |
| амортизаторы | ||
| наличие | да | |
| принцип действия | гидравлический | |
| задняя подвеска | ||
| тип направляющего аппарата | зависимая | |
| тип рулевого управления | Винт-шариковая гайка, гидроусилитель поршневого типа со встроеным распределителем | |
| тип передней подвески (уст.) | Независимая торсионная | |
| тип задней подвески (уст.) | Безрессорная балансирная | |
| электрика | ||
| напряжение бортовой сети | 24 V | |
| динамические характеристики | ||
| максимальная скорость | 55 км/ч | 60 км/ч |
| ограничитель скорости | нет | |
| эксплуатационные характеристики | ||
| угол въезда | 34 ° | |
| угол съезда | 52 ° | |
| объем топливного бака | 420+420 л | 840 л |
| расход топлива | ||
| Неустановленный метод | ||
| смешанный режим | 125 л/100км | |
| грузоподъемность | 15 000 кг | |
| тормозная система | ||
| ABS | нет | |
| передние тормоза | ||
| описание | С пневмогидравлическим приводом | |
| тип | барабанные | |
| материал | металл | |
| перфорированные | нет | |
| задние тормоза | ||
| описание | С пневмогидравлическим приводом | |
| тип | барабанные | |
| материал | металл | |
| перфорированные | нет | |
| колёса и диски | ||
| материал дисков | сталь | |
| передние | ?J × 24 ???/?? R24 | |
| задние | ?J × 24 ???/?? R24 | |
| место производства | г. Минск | |
www.autowp.ru
Варианты исполнения МАЗ-537. Секретные автомобили Советской Армии
Варианты исполнения МАЗ-537
Различные версии достаточно простого базового седельного тягача МАЗ-537 можно разделить на два поколения. В первое входили специализированные автомобили МАЗ-537А, 537Г и 537Д, разработанные в СКБ-1 и собранные в прототипах или выпущенные пробными партиями в Минске, а затем в 1964 – 1965 годах поставленные на производство в Кургане. По сравнению с продукцией Минского завода они не имели существенных изменений и носили маркировку МАЗ. Исключением являлись специальные седельные тягачи МАЗ-537В, 537Е и крановое шасси 537К, тоже спроектированные в СКБ-1, но собирали их только в Кургане. Для экспорта в тропические страны был построен опытный образец 537Т. Единственной машиной, не выпускавшейся на КЗКТ, стало шасси МАЗ-537Б, не оправдавшее себя при несении ракетного оружия. Во второе поколение входили тягачи, разработанные на Курганском заводе и имевшие маркировку КЗКТ. В приведенном ниже перечне специальных версий этих автомобилей указаны только их конструктивные особенности и параметры, отличавшиеся от базового варианта, а все остальные характеристики соответствовали машине МАЗ-537.
МАЗ-537А (1964 – 1966 гг.) – балластный тягач с 4,5-метровой металлической платформой грузоподъемностью 15 т и компактной лебедкой с тяговым усилием 15 тс минского изготовления, которая размещалась под грузовой платформой. Автомобиль был рассчитан на буксировку по шоссе или на местности тяжелых артиллерийских орудий, прицепов и ракетных систем массой до 75 т, а на практике применялся также для перемещения на аэродромах летательных аппаратов со взлетной массой до 200 т. В его комплектацию входил гидравлический толкающий брус, превращавший его во вспомогательный толкач сверхтяжелых транспортных средств. В кузове с задним откидным бортом имелись два люка для доступа к узлам ходовой части и лебедке, а на некоторых версиях предусматривалась установка тента и продольных скамеек для перевозки экипажа буксируемой техники. Его погрузочная высота составляла 1875 мм. С балластом тягач преодолевал подъемы крутизной до 23? и 1-метровые броды. В Кургане была собрана только пробная партия таких машин, которых вскоре заменили собственные тягачи КЗКТ-537Л.
МАЗ-537В (1965 – 1985 гг.) – седельный тягач целевого назначения на шасси 537 с допустимой нагрузкой на сцепное устройство, уменьшенной на 7 т (с 25 до 18 т). Во всем 537-м семействе этот вариант обладал самым высоким запасом мощности, выражавшимся в ее удельной величине 8,47 л.с./т – на 40% больше, чем у модели 537. Автомобиль служил для буксировки особых крупногабаритных полуприцепных транспортных средств, весивших не более 40 т, и работал в составе автопоездов полной массой 62 т. Его собственная масса с полной нагрузкой также сократилась на 7 т, а единственной конструктивной особенностью являлось седельное устройство, передвинутое назад на 345 мм, что объяснялось в основном специфической конфигурацией корпусов буксируемых систем. Тягач выпускался ограниченными партиями по заказам Минобороны и применялся для буксировки специальных двухосных восьмиколесных транспортных полуприцепов с контейнерами для стратегических ракет УР-100 и комплекса А-35 противоракетной обороны (ПРО), а также двухосного полуприцепа-топливозаправщика ТЗ-30 (АТЗ-30) вместимостью 30 тыс. л.
МАЗ-537В со сдвинутым назад сцепным устройством и контейнером с ракетой комплекса А-35. 1975 год
МАЗ-537Г (1964 – 1989 гг.) – многоцелевой вариант седельного тягача МАЗ-537 с увеличенной до 27 т нагрузкой на опорно-сцепное устройство и новой 15-тонной лебедкой. Предназначался для буксировки транспортных средств массой до 68 т с полной массой автопоездов до 90,7 т, обеспечивая дополнительную возможность подтягивания поврежденной техники и несамоходных грузов на платформу низкорамных полуприцепов. Переданный на КЗКТ минский прототип 537Г с лебедкой собственной конструкции оказался слишком сырым, и потому первоначально работа над «столь сложной» машиной в Кургане продвигалась с большими трудностями. Камнем преткновения являлась механическая лебедка, заимствованная у гусеничного артиллерийского тягача АТС-59, выпускавшегося на соседнем КМЗ. Она имела привод от специальной шестеренчатой коробки отбора мощности автомобиля, сблокированной с раздаточной коробкой, и устанавливалась в защитном кожухе на особом подрамнике за моторным отсеком и топливными баками. В лебедочный комплект входили редукторы, тормоза и предохранительные муфты, два тяговых ролика, два разгруженных укладочных барабана и трос длиной 100 м. С ее установкой снаряженная масса тягача возросла до 22,3 т, полная составила 49,7 т.
Первые контрольные испытания в 21 НИИИ, проведенные в 1966 – 1967 годах в сцепе с полуприцепами МАЗ-5247Г, новые тягачи просто не выдержали. После устранения дефектов и проведения 118 доработок вторичные испытания 1968 – 1969 годов выявили еще 84 неисправности. Испытания были вновь провалены, но, учитывая острую потребность Советской Армии в такой технике, в конце 1960-х годов в Кургане приступили к мелкосерийной сборке машин 537Г. В результате после очередных доработок МАЗ-537Г стал самым востребованным буксировщиком тяжелых полуприцепных систем и со временем превратился в наиболее распространенный советский тяжелый полноприводный тягач-танковоз для доставки по шоссе и на местности различной гусеничной техники. Благодаря ему в Советской Армии впервые удалось быстро перебрасывать по дорогам общего пользования и оперативно развертывать крупные бронетанковые формирования, не прибегая к услугам медлительной и уязвимой железнодорожной сети.

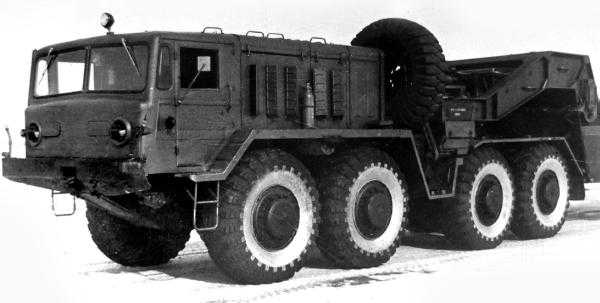

Серийный тягач МАЗ-537Г с лебедкой и упрощенной внешностью из серии конца 1980-х годов
Автомобиль МАЗ-537Г использовался со всеми типами тяжелых войсковых полуприцепов, буксировал мощные ракетные комплексы и установочные агрегаты, послужил базой эвакуационного тягача КЭТ-Т, машины техпомощи МТП-А4 и основой новых поколений седельных тягачей. В 1975 году в 21 НИИИ на шасси 537Г был создан макетный образец машины высокой проходимости с двумя параллельно работавшими силовыми системами. Дополнительно к штатным агрегатам вместо лебедки на ней смонтировали второй газотурбинный двигатель ТВ2-117 мощностью 1000 л.с. от вертолета Ми-8, который посредством понижающего редуктора подключался к основной трансмиссии при переходе автомобиля в тяжелые дорожные условия. Управление обеими системами осуществлялось раздельно. Полная масса такого автомобиля с полуприцепом достигала 90 т.
МАЗ-537Д (1965 – 1986 гг.) – специализированный многоцелевой седельный тягач с автономной электрической системой для питания различных рабочих механизмов и устройств буксируемых систем. По основным параметрам был сходен с базовой машиной 537: имел ту же допустимую нагрузку 25 т, тоже мог буксировать полуприцепы массой до 65 т, но полная масса груженого автопоезда чуть возросла, достигнув величины 88,4 т. Главной технической особенностью являлся установленный за моторным отсеком синхронный трехфазный генератор переменного тока ПС-93-4М мощностью 75 кВт с карданным приводом от коробки отбора мощности, аппаратурой пуска, регулирования и агрегатом для зарядки аккумуляторов. При буксировке специальных полуприцепных систем запасные колеса обычно помещались непосредственно на тягаче – вертикально за отсеком с топливными баками с левой стороны машины. Ее снаряженная масса увеличилась до 23,0 т, полная – до 48,4 т. Тягач использовался с различными полуприцепами, оснащенными спецоборудованием с потребителями электроэнергии средней мощности.
Специализированный вариант МАЗ-537Д с электропитанием буксируемых систем. 1975 год
МАЗ-537Е (1966 – 1989 гг.) – специальный седельный тягач РВСН, конструктивно являвшийся комбинацией машин 537В, 537Г и 537Д. От первой он получил сдвинутое на 345 мм назад сцепное устройство с той же допустимой нагрузкой (18 т), но мог буксировать полуприцепы массой до 68 т (как 537Г) и работать в составе автопоездов полной массой до 90 т. Как и на машине 537Д, на нем стоял генератор переменного тока, размещавшийся в специальном кожухе с правой стороны машины за топливными баками. Кроме того, в отличие от этой модели, тягач 537Е снабжался дополнительным отбором мощности на вспомогательные электрогенераторы, гидронасосы и компрессоры для питания различных полуприцепных систем. Они размещались в пространстве между моторным отсеком и седельным устройством, поэтому одно-два запасных колеса обычно устанавливали вертикально на ограждении топливных баков с левой стороны шасси. Автомобиль применялся в основном в РВСН и обеспечивал дополнительное питание многочисленных потребителей буксируемой техники, в том числе систем жизнеобеспечения ракетных комплексов, приводов исполнительных механизмов и устройств или ведущих колес многоосных полуприцепных транспортировщиков тяжелых ракет. Его доработанный вариант со смещенной назад деревометаллической платформой с тентом, электрогенератором, передним гидравлическим толкающим брусом и длинным жестким дышлом применялся как тягач-толкач и дополнительный источник электроэнергии в составе сверхтяжелого многозвенного транспортно-перегрузочного автопоезда 15Т284 для перевозки контейнера с межконтинентальной ракетой РТ-23.

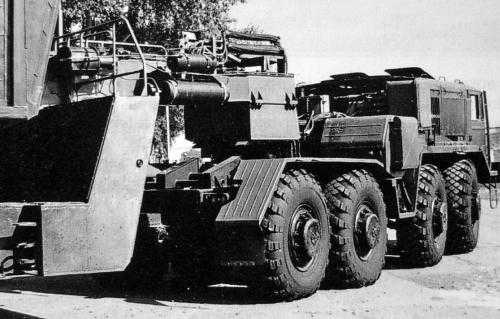

Спецтягач РВСН МАЗ-537Е с комплектом вспомогательных средств для привода полуприцепных систем

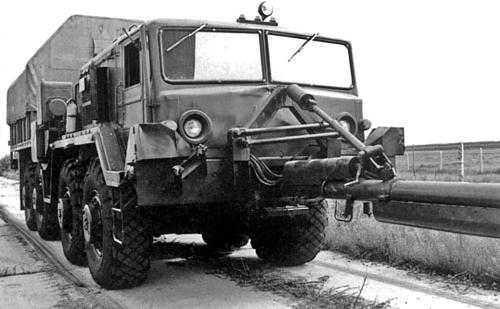

Специальный бортовой тягач-толкач на шасси МАЗ-537Е с генератором и толкающим брусом
МАЗ-537К (1965 – 1969 гг.) – специальное крановое шасси, унифицированное с тягачами серии 537. Спроектировано в 1962 году в СКБ-1 и с 1965 года выпущено опытной партией на КЗКТ. Его единственным назначением была установка войскового гидравлического автокрана 9Т35 грузоподъемностью 16 т с двухсекционной телескопической стрелой, специально предназначенного для РВСН. Он входил в состав ракетного комплекса 9К76 «Темп-С», где являлся штатным средством для перегрузки ракет и контейнеров с боевыми частями с транспортных машин 9Т215 и 9Т219 на пусковую установку. Разработкой и изготовлением надстройки занимался завод «Баррикады». Крановое оборудование с закрытой металлической кабиной оператора с системой отопления монтировалось на полноповоротной платформе в задней части шасси с четырьмя откидными аутригерами. Двухконтурный привод всех рабочих органов осуществлялся гидравлическими лебедками и гидроцилиндрами, получавшими масло под давлением от главного гидронасоса с приводом от дополнительного 4-цилиндрового 50-сильного дизельного двигателя Д-37М (Д-144) воздушного охлаждения, который выпускал Владимирский тракторный завод. Снаряженная масса крана составляла 40,7 т, полная с экипажем – 41,1 т. Габаритные размеры в транспортном положении – 11 210x3070x3312 мм. Максимально допустимая скорость передвижения по шоссе не превышала 38 км/ч, на местности – не более 8 км/ч. В зависимости от вида работ и качества дорожного полотна расход топлива колебался от 93 до 226 л на 100 км. На зимних испытаниях в 21 НИИИ, проведенных с ноября 1968-го по февраль 1969 года, проявились главные недостатки крана: излишняя масса, недостаточная проходимость и склонность к боковому опрокидыванию. Серийно он не выпускался и вскоре был заменен более легкими и простыми автокранами на шасси «Урал-375Д».
16-тонный войсковой автокран 9Т35 с телескопической стрелой на шасси МАЗ-537К. 1968 год
МАЗ-537Т (конец 1960-х гг.) – опытный образец экспортного варианта седельного тягача для поставки в страны с жарким и влажным тропическим климатом, где его предполагалось использовать для транспортировки танков и в составе ракетных комплексов. В отличие от базовой машины снабжался защитными покрытиями основных агрегатов, узлов и деталей для повышения их антикоррозионной стойкости и долговечности с использованием специальных материалов и технологий. Например, детали гидротрансформатора подвергались химическому оксидированию, медные прокладки – лужению, посадочные места подшипников были хромированными, рукоятки и тяги управления кадмированы, емкости системы охлаждения анодированы и т. д. Автомобиль успешно прошел испытания во всех климатических зонах СССР, но получился буквально золотым. Для заказчика КБ «Мотор» он оказался непосильно дорогим, и работы по теме 537Т были прекращены.
КЗКТ-537Л (1976 – 1990 гг.) – первый многоцелевой 15-тонный бортовой балластный тягач, полностью разработанный и построенный на КЗКТ под руководством конструктора В. А. Пискарёва с использованием шасси и лебедки от модели МАЗ-537Г. Первый образец был собран в 1976 году, серийное производство началось через два года. Автомобиль заменил первую балластную машину МАЗ-535А и формально считался аэродромным тягачом для перемещения самолетов массой до 200 т, хотя служил также для буксировки по шоссе различных 75-тонных прицепных систем. В снаряженном состоянии он весил 23,7 т и при полной массе 39,1 т работал на дорогах и территориях с твердым покрытием в составе многозвенных автопоездов массой около 240 т. Тягач снабжался укороченной сварной грузовой платформой с внутренней длиной 3165 мм, но установка лебедки между кабиной и кузовом заставила сдвинуть его назад, что привело к увеличению габаритной длины до 9250 мм при сохранении остальных размерных параметров. Кроме того, на удлиненной с обеих сторон раме монтировали унифицированные буксирные приспособления с двойной амортизацией. Бортовая платформа снабжалась неоткидными бортами, причем для пропускания троса лебедки в передних и задних бортах имелись отверстия с направляющими роликами. В комплектацию машины входили два прожектора, специальные светосигнальные огни, переговорное устройство для общения с экипажами буксируемых машин и самолетов. Максимальная скорость одиночного тягача на шоссе осталась на уровне 60 км/ч, но при буксировке различных систем по разным покрытиям находилась в границах 5 – 20 км/ч. После испытаний в 21 НИИИ автомобиль был принят на вооружение и применяется до сих пор. Его вариантом стал опытный седельный тягач 537М с лебедкой, построенный в 1978 году. На нем впервые была предпринята попытка заменить силовой агрегат Д-12А на автомобильный дизельный двигатель ЯМЗ-240НМ V12 (22,3 л, 500 л.с.), обеспечивавший машине максимальную скорость 65 км/ч.
Многоцелевой 15-тонный балластный тягач КЗКТ-537Л на шасси МАЗ-537Г. 1976 год
КЗКТ-537П (1981 – 1985 гг.) – модернизированный и существенно упрощенный многоцелевой 15-тонный балластный тягач без лебедки, служивший для буксировки прицепных систем массой до 75 т. По сравнению с моделью 537Л отказ от лебедки позволил снизить снаряженную и полную массу на 1 т (до 22,7 и 38,1 т соответственно) и вернуться к удлиненной сварной металлической платформе многоцелевого назначения с задним откидным бортом и возможностью установки на ней продольных откидных скамеек для личного состава, деревянных надставных бортов и тента. В остальном вариант 537П соответствовал модели 537. Автомобиль применялся в основном в РВСН как буксировщик транспортных ракетных систем.
Поделитесь на страничкеСледующая глава >
tech.wikireading.ru
Евгений Кочнев. Семейство МАЗ/КЗКТ-537. (1963 – 1990 гг.). Секретные автомобили Советской Армии. История России. Библиотека.
Основу 537-го семейства составляли серийные многоцелевые седельные тягачи МАЗ-537 и МАЗ-537Г, на которые приходилась 80 – 90% всего производства. В военном деле они служили в первую очередь для выполнения общих транспортных операций и работали со специальными многоцелевыми полуприцепами для скоростной доставки по дорогам общего пользования и на местности бронетанковой техники, крупногабаритных грузов и специального оборудования. Для агрегатирования с ними на МАЗе и на Челябинском машиностроительном заводе автомобильных и тракторных прицепов (ЧМЗАП) был налажен серийный выпуск специальных низкорамных полуприцепов со средствами погрузки и разгрузки перевозимых грузов. Первым в этом ряду в конце 1950-х годов стал двухосный полуприцеп-танковоз МАЗ-5247Г (3-ППТ-50) грузоподъемностью 50 т с восемью односкатными бездисковыми колесами на балансирной безрессорной подвеске с шинами размером 15,00 – 20, откидными задними аппарелями и средствами крепления груза на платформе. В 1963 – 1979 годах он выпускался в Челябинске под маркой ЧМЗАП-5247Г. Максимальная скорость такого автопоезда на шоссе была ограничена величиной 50 км/ч. Вторым полуприцепом являлась 25-тонная модель МАЗ-5248, созданная для тягачей МАЗ-535, но агрегатировавшаяся также с машинами серии 537. Она отличалась четырьмя задними односкатными колесами, унифицированными с тягачами. С 1976 года выпускался новый войсковой трехосный 52-тонный полуприцеп-трейлер ЧМЗАП-9990 оригинальной конструкции с 12 колесами с широкопрофильными шинами на независимой балансирной подвеске и восемью запасными топливными баками общей вместимостью 1000 л со специальным электрическим насосом для перекачивания горючего на тягач. Скорость движения этого автопоезда возросла до 60 км/ч. В 1991 году для работы с машинами МАЗ-537 и новыми тягачами КЗКТ-7428 в Кургане был разработан собственный двухосный низкорамный полуприцеп КЗКТ-9101 грузоподъемностью 53,5 т.Серийный седельный тягач МАЗ-537Г первой серии с 50-тонным полуприцепом МАЗ-5247Г
Кроме выполнения общих транспортных операций и доставки бронетехники, тягачи серии 537/537Г буксировали специальные низкорамные полуприцепные двух– и трехосные транспортные тележки системы РВСН. На них из хранилищ или железнодорожных вагонов на стартовые позиции транспортировали различные баллистические ракеты, которые регулярно появлялись на парадах на Красной площади, демонстрируя всему миру действительно гигантскую военную мощь Страны Советов. Среди них были межконтинентальные ракеты Р-9А (8К75) и РТ-2П (8К98П), стратегические гаммы УР-100, морские баллистические двухступенчатые серии Р-29 (РМС-40) для подводных лодок и другие. Балластные тягачи 537А и 537Л вывозили на прицепных тележках тяжелые баллистические ракеты серии Р-36 (8К67), а двухосные транспортные тележки 8Т139 применяли для доставки межконтинентальных ракет Р-16 (8К64) и орбитальных ГР-1 (8К713), весивших до 150 т. В середине 1970-х годов тягачи МАЗ-537В применяли в опытной эксплуатации для транспортировки контейнеров с противоракетами А-350, входившими в систему А-35 противоракетной обороны (ПРО) Москвы и Центрального региона. С появлением в советском военном арсенале еще более крупных и тяжелых ракетных комплексов для их транспортировки и установки на стартовых позициях были разработаны мощные транспортно-перегрузочные и установочные системы, для буксировки которых также применяли многоцелевые и специальные тягачи МАЗ-537.

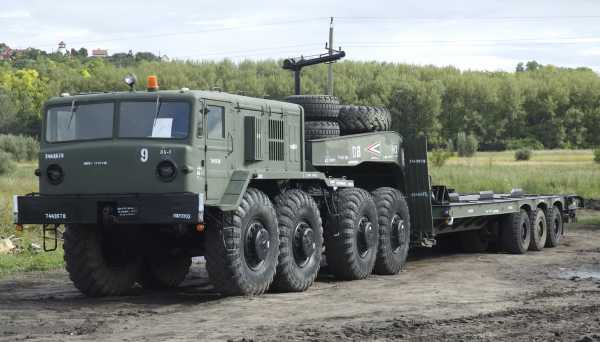

Серийный тягач МАЗ-537Г последнего выпуска с 52-тонным полуприцепом ЧМЗАП-9990

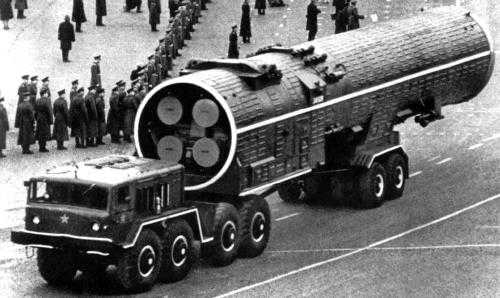

На военном параде в Москве МАЗ-537 буксирует транспортную тележку с ракетой Р-9А
В 1977 году на базе тягачей МАЗ-537Г со специально оборудованными полуприцепами МАЗ-9994 в Институте ядерной энергетики Академии наук Белорусской ССР была разработана единственная в мире мобильная атомная электростанция «Памир-630Д» военного назначения, предназначенная для оперативной доставки всеми видами транспорта и способная работать практически при любых температурах и в самых тяжелых дорожных условиях. В первой половине 1980-х годов были построены два комплекта таких станций. Каждая состояла из двух тягачей с полуприцепами полной массой по 60 т, на которых монтировали оборудование компактного ядерного реактора мощностью 630 кВт и турбореактивных блоков. Пульты управления с первыми советскими компьютерами «Минск» и отсеки для персонала из 28 человек располагались еще на двух автомобилях. Запаса ядерного топлива хватало на пять лет работы. После аварии на Чернобыльской АЭС по соображениям безопасности обе электростанции «Памир» были уничтожены.
Вторым менее распространенным назначением седельных тягачей МАЗ-537 являлась буксировка топливных и специальных заправочных полуприцепов-цистерн для ВВС и РВСН. На крупных военных аэродромах применялись автономные полуприцепные топливозаправщики вместимостью от 30 до 60 тыс. л. Для транспортировки и заправки топливом различных ракетных комплексов служили две специальные полуприцепные теплоизолированные цистерны со средствами его очистки, раздачи, перемешивания, подогрева и охлаждения, приспособленные к эксплуатации при температурах от – 40 до +50 ?С и при влажности воздуха 98%. Они агрегатировались с седельными тягачами МАЗ-537Д, оборудованными генераторной станцией для питания их систем, и базировались на специальных двухосных полуприцепах с четырехколесными тележками, унифицированными с задними колесами тягачей. Первая заправочная автоцистерна ЗАЦ-1 (15Г95) доставляла 39 т ядовитого амила (окислителя ракетного топлива) и снабжалась собственной перекачивающей станцией, системами поддержания постоянной температуры и перемешивания топлива в пути, тремя боковыми шкафами с аппаратурой контроля и управления, емкостями для шлангов и вспомогательного оборудования и рабочими площадками. На стоянке и во время движения максимальное внутреннее давление в цистерне регулировалось в пределах от 2,7 до 4,0 кгс/см2 при помощи пневматической системы из шести баллонов емкостью по 130 л каждый. Вторая аналогичная цистерна ЗАЦ-2 (15Г96) перевозила 31 т гептила для заправки ракетных систем и по общей конструкции не отличалась от модели ЗАЦ-1. На стоянке максимальное давление в ней устанавливалось на уровне 2,5 кгс/см2. Полная масса таких автопоездов достигала 77,3 и 71,0 т, габаритная длина – 19,1 и 19,8 м соответственно. Высота – 4,0 и 4,25 м при единой габаритной ширине 3,0 м. Максимально допустимая скорость передвижения по шоссе – 40 км/ч, по грунтовым дорогам – 20 км/ч. Экипаж обеих автоцистерн состоял из двух специально экипированных человек с противогазами, средствами индивидуальной защиты и спецприборами.
Полуприцепная автоцистерна-заправщик ракетным топливом ЗАЦ-1 (15Г95) с тягачом МАЗ-537Д
Для расширения возможностей новых зенитных ракетных систем (ЗРС) С-300ПТ и С-300ПС, принятых на вооружение в 1981 и 1983 годах соответственно, в конце 1970-х были созданы мобильные подъемные антенные вышки, буксировавшиеся тягачами МАЗ-537. Их монтировали на специальных двухосных длиннобазных полуприцепах с двумя мощными гидравлическими цилиндрами для их подъема в вертикальное положение. На вышках устанавливали оборудование постов радиосвязи, радиолокации, разведки и целеуказания, позволявших в условиях лесистой пересеченной местности и при скорости ветра до 30 м/ч обнаруживать маловысотные воздушные цели и обеспечивать их сопровождение и наведение средств ПВО. Первой на вооружение поступила универсальная передвижная вышка 40В6 высотой 24,4 м, за которой последовал модернизированный 25-метровый вариант 40В6М. Низковысотные обнаружители 5Н66 и специальное радиолокационное оборудование на них устанавливалось при помощи тяжелого автокрана КТ-80 и позволяло фиксировать цели на расстоянии свыше 43 км. В 1980-е годы для комплексов С-300ПС и С-300ПМ была создана двухсекционная 39-метровая вышка 40В6МД с дополнительной съемной секцией длиной 13 м, которую на необорудованной позиции можно было привести в рабочее положение в течение двух часов. На ней монтировали модернизированный обнаружитель 5Н66М. С 1993 года в состав ЗРС С-300ПМ (С-300ПМУ-1) входила вышка 40В6М, а в более поздних системах С-300ПМУ-2 «Фаворит» и С-400 «Триумф» она применялась для подъема всевысотных обнаружителей 96Л6Е и 96Л6Е2.
Тягач МАЗ-537Г в сцепе с полуприцепной 25-метровой антенной вышкой 40В6М
На седельные тягачи МАЗ-537 со специальными полуприцепными средствами приходится третий этап создания принципиально новых, наиболее крупных и мощных мобильных систем для предстартовой транспортировки и перегрузки частей или полностью собранных новых видов стратегических ракет, а также помещения их в шахтные пусковые установки (ШПУ). К тому времени ракетные установщики успели пройти короткий путь развития от простых перегрузочных средств первого поколения на тяжелых грузовиках до более сложных систем с применением одноосных тягачей. Уже к середине 1960-х годов быстрое развитие стратегических средств поражения противника, укрывшегося на других континентах, привело к появлению еще более тяжелых многоступенчатых межконтинентальных ракет и соответственно – к рождению третьего поколения специальных подвижных транспортеров-установщиков. При этом за довольно короткий исторический период они также претерпели серьезную трансформацию от простых полуприцепных перегружателей до уникальных сверхтяжелых многозвенных автопоездов оригинальной концепции и конструкции.
Сегодня известно как минимум о десятке различных систем самоходных полуприцепных установщиков и транспортировщиков стратегических ракет в специальных ТПК, каждый из которых служил для обслуживания только одного определенного типа или нескольких однотипных видов ракет. Существенное повышение нагрузки со стороны «носимых спецсредств», передвижение по шоссе и дорогам не ниже пятой категории или на закрытых территориях с бетонным покрытием и введение более простой и дешевой горизонтальной системы бескрановой перегрузки привели к появлению специальных низкорамных полуприцепов со сравнительно небольшим дорожным просветом, собственными погрузочно-разгрузочными средствами и компактным электрическим приводом управляемых колес. Основным разработчиком и изготовителем таких систем являлось московское КБ «Мотор» – бывший завод «Машиностроитель» (п/я 3127).
Самоходные автономные установщики баллистических ракет в ШПУ вместе с ТПК или транспортно-загрузочные машины имели принципиально одинаковую конструкцию и работали в сцепе с тягачами МАЗ-537 и 537Г. Они базировались на шасси специальных двухосных низкорамных полуприцепов с блокируемой рессорно-балансирной подвеской, пневмогидравлической тормозной системой от тягача, мощной несущей сварной швеллерной конструкцией и подъемной стреловой рамой с продольными направляющими из двух железнодорожных рельсов (рельсовый путь), на которую с транспортной машины горизонтально передвигался ТПК с ракетой. При помощи гидроцилиндров рама вместе с ними поднималась в вертикальное положение, после чего при помощи тросовой системы ТПК опускался в ШПУ или извлекался из нее. Все установщики являлись всепогодными и могли эффективно выполнять свои обязанности при температурах от – 50 до +50 ?С и при максимальной скорости ветра до 20 м/с. В их состав обычно входили собственные электрическая и гидравлическая системы для привода лебедок, полиспастной системы и опорных домкратов, пульты управления, блокировочные средства крепления ТПК и всей системы, средства связи, комплекты расходных частей и шанцевый инструмент.
Для доставки ТПК с ракетами со складов или из специальных железнодорожных вагонов на технологическую площадку стартового комплекса и последующей их бескрановой перегрузки на установочные средства служили специальные многоосные автопоезда – транспортно-перегрузочные агрегаты (ТПА), работавшие в основном с тягачами МАЗ-537Е. Для них были созданы наиболее оригинальные низкорамные многоосные полуприцепы с ведущими или неведущими колесами и рельсовым путем на специальной неподъемной раме, сваренной из стальных швеллеров, длина которой определялась параметрами перевозимого груза. Самый крупный, длинный и, по всей видимости, единственный в мире автопоезд-ТПА состоял из четырех транспортных средств с 48 односкатными колесами. Конструктивными особенностями основных видов ТПА являлись тормозной привод колес полуприцепа от тягача, собственная насосная станция для гидропривода тяговой лебедки с тросоукладчиком и опорных домкратов, электросистема с питанием от генератора тягача или от внешней сети переменного тока напряжением 380 В, лестницы и рабочие площадки для обслуживания систем ТПА и ракеты, радиостанция, комплекты запчастей и инструмента, маскировочные чехлы на съемных дугах или специальные теплоизолированные кузова. Тягачи МАЗ-537В использовались со специальными двухосными полуприцепными агрегатами с цилиндрическими ТПК, в которых находились стратегические ракеты УР-100 (8К84) или противоракеты УР-96 и УР-96М комплексов ПВО А-35 и А-35М соответственно. Запас хода всех видов ТПА обычно не превышал 300 км, их максимально допустимая скорость по шоссе находилась в границах 30 – 40 км/ч, на грунтовом или бетонном покрытии – не выше 20 км/ч.
В целях особой скрытности все транспортно-перегрузочные системы базировались в подземных укрытиях, имели маскировочные чехлы, тенты или специальные кузова, а все операции по транспортировке и установке ракет происходили в темное время суток и занимали не более двух дней, а точнее ночей, когда места перегрузки и нахождения ШПУ оказывались недосягаемыми для наблюдения со спутников потенциального противника. В течение первой ночи транспортировщик доставлял ракету из хранилища в подземное укрытие, во вторую ночь выезжал на открытую монтажную площадку, куда из своего укрытия прибывал установщик и помещал контейнер с ракетой в шахтную установку. На всех переездах такие машины сопровождали резервные тягачи.
Конструктивной основой активных установщиков и транспортировщиков баллистических ракет считается экспериментальный автопоезд СО-7 (14×14) оригинальной конструкции с комбинированным электромеханическим приводом, разработанный в 1965 году предприятием п/я А-3590 совместно со специалистами 21 НИИИ. Вся его электрическая система была спроектирована и изготовлена на московском заводе «Динамо» имени С. М. Кирова. Автопоезд состоял из дооборудованного тягача МАЗ-537 и трехосной низкорамной 50-тонной полуприцепной платформы со всеми ведущими и управляемыми односкатными колесами. На автомобиле размещался серийный генератор постоянного тока ДК-510Д мощностью 215 кВт с приводом от коробки отбора мощности с угловым редуктором. Электрический ток напряжением 360 В подавался от него на два тяговых электромотора ДК-308А мощностью по 75 кВт. Каждый из них через систему редукторов и муфт передавал крутящий момент на один из крайних мостов полуприцепа и на одно из колес среднего моста. Управление положением всех колес осуществлялось из кабины водителя или с дистанционного пульта и производилось при помощи двух силовых гидроцилиндров с электромагнитными клапанами, получавших питание от установленного на автомобиле насоса НШ-39 с приводом от редуктора коробки отбора мощности. Электропривод активировался автоматически при включении первой ступени в коробке передач или пониженной передачи в раздаточной коробке. Снаряженная масса тягача составила 24,3 т, автопоезда – 41,6 т. Полная масса всего комплекта с полной нагрузкой – 88,5 т, габаритная длина – 23 250 мм. На дороге с твердым покрытием автопоезд развивал скорость 44 км/ч, имел радиус поворота 18 – 19 м и на местности преодолевал снежную целину глубиной около 1 м.
Несмотря на особую сложность, полуприцепная платформа опытного автопоезда СО-7 послужила основой первых установщиков с активными трехосными полуприцепами, разработанными в КБ «Мотор» в 1968 году. Для их буксировки использовался специальный тягач МАЗ-537Д с собственной генераторной станцией. Речь идет о двух идентичных транспортно-загрузочных машинах 15У39 и 15У40 с характерными цилиндрическими герметичными ТПК с ребрами жесткости и задними откидными крышками, служивших для доставки и установки в ШПУ межконтинентальных ракет РТ-2 (8К98) и РТ-2П (8К98П) длиной 21,2 м и диаметром 1840 мм. На вооружение их приняли в 1968 и 1972 годах соответственно. В отличие от системы СО-7, все колеса полуприцепов снабжались более компактными и легкими электромотор-колесами, работавшими на переменном токе. Их шасси оснащалось двумя задними гидравлическими домкратами, для подъема контейнера служил один рабочий гидроцилиндр и еще два боковых гидростабилизатора. Масса комплектного автопоезда 15У40 длиной 20,7 м без ракеты составляла 56,8 т. По договору ОСВ-2 обе ракеты, получившие общее наименование РС-12, были сокращены и уничтожены вместе с системами их обеспечения.
Активный поезд СО-7 для ракетного установщика с тягачом МАЗ-537 и трехосным полуприцепом. 1965 год
Тягач МАЗ-537Д с транспортно-загрузочной машиной 15У39 для установки ракет РТ-2. 1968 год
Развитием прежних простых перегрузочных систем стал многоцелевой полуприцепной двухосный установщик транспортно-пусковых контейнеров УТПК-1 образца 1975 года с тягачом МАЗ-537Г, оборудованный сварной подъемной стрелой с рельсовыми направляющими, двумя подъемными гидроцилиндрами и полиспастовой системой погрузки ракеты и опускания ее в ШПУ. Габаритные размеры полуприцепа в транспортном положении без ракеты составляли 18 800x3240x3300 мм, собственная масса – 46 т. Общая длина автопоезда – 23,3 м, полная масса – 67,6 т. Экипаж состоял их двух человек. Установщик поступал на вооружение в составе нескольких стратегических ракетных комплексов шахтного базирования для перегрузки с транспортных систем и установки основного цилиндрического «стакана» сходных типов ТПК для модернизированных межконтинентальных ракет серии УР-100 длиной до 24 м – МР-УР-100 (15А15) и УР-100 УТТХ (15А16) со стартовой массой 71,1 т, а также более тяжелых УР-100Н (15А30) и УР-100НУ (15А35), весивших 103 – 106 т. Модернизированный вариант установщика с пониженной высотой расположения рамы, снабженный удлиненной стрелой и загрузочным механизмом, применялся для помещения в ШПУ специальных цилиндрических обитаемых контейнеров командного пункта ракетного комплекса. Полная масса такого автопоезда возросла до 69,9 т, длина – до 26,5 м. Радиус поворота всей системы достигал 35 м. Сходный с ним новый более мощный установщик 15У164 применялся для работы с модернизированными 34-метровыми ракетами Р-36М (15А14) шахтного комплекса 15П014 второго поколения и Р-36М УТТХ (15А18) комплекса 15П018, принятого на вооружение в декабре 1980 года для замены системы 15П014. Все эти ракетные системы в международных договорах о сокращении стратегических вооружений имели обозначения РС-16, РС-18, РС-20 и впоследствии были разукомплектованы и уничтожены.
Полуприцепная машина УТПК-1 для установки стратегических ракет серии УР-100. 1975 год
Установщик 15У164 для монтажа ракет Р-36М
Для перевозки ТПК с 24-метровыми ракетами модернизированных серий МР-УР-100 и МР-УР-100 УТТХ использовался унифицированный трехосный длиннобазный ТПА с тягачом МАЗ-537Е и электропитанием от генератора автомобиля или от внешней сети. Он был оборудован шестью односкатными управляемыми колесами уменьшенного диаметра, четырьмя задними гидравлическими опорами, низкобортными боковыми решетчатыми рамами-ограждениями с маскировочным тентом и сварным основанием с продольным рельсовым путем. Эта конструкция являлась типичным отражением внедрения системы бескрановой перегрузки ракеты, которая через открытую заднюю секцию полуприцепа загружалась горизонтальным способом со складских эстакад или из вагонов и доставлялась на монтажную площадку, где ее перемещали назад и монтировали на пристыкованном установщике. Габаритные размеры ТПА составляли 40 900x3850x4550 мм, масса без ракеты – 43,75 т. Боевой расчет – четыре человека.
Для доставки и перегрузки частей многоступенчатых межконтинентальных ракет Р-36М и Р-36 УТТХ длиной 34,3 м и стартовой массой 210 – 211 т применялся специальный агрегат 15Т145М с тягачом МАЗ-537Д и открытым длиннобазным пятиосным 36-тонным полуприцепом-шасси, имевший оригинальную колесную формулу 18×16. Для транспортировки 211-тонной ракеты Р-36М2 (15А18М) шахтного комплекса 15П018М «Воевода», принятой на вооружение в 1989 году, служил модернизированный вариант 15Т145МД. Оба агрегата представляли собой пространственную решетчатую конструкцию с длинным задним свесом и проложенными вдоль нее рельсами, опиравшуюся передком на седельно-сцепное устройство и своей средней лонжеронной частью – на специальный односкатный 10-колесный ход. Управление всеми колесами осуществлялось системой гидроприводов, для питания которых на тягаче был смонтирован гидронасос с приводом от коробки отбора мощности. Две пары крайних ведущих колес имели встроенные электромоторы, получавшие энергию от дополнительного генератора переменного тока, также смонтированного на автомобиле. В комплект ТПА входили приборы наведения при погрузочно-загрузочных операциях, лестницы и смотровые площадки, специальные чехлы и радиостанция Р-148. Общие габариты агрегата – 40 950x3850x5600 мм, полная масса – 125 т.
Тягач МАЗ-537Д с пятиосным транспортером 15Т145МД для доставки ракет Р-36М2. 1989 год
Сходный по общей концепции с моделью УТПК-1 тяжелый установщик УТПК-2 (15У165) с тягачом МАЗ-537Е применялся для монтажа в ШПУ контейнера с самой совершенной советской межконтинентальной баллистической ракетой РТ-23 УТТХ (15Ж60) длиной 23,4 м и стартовой массой 104,5 т. Она была разработана днепропетровским КБ «Южное» и входила в состав шахтного варианта 15П060 ракетного комплекса «Молодец», поставленного на боевое дежурство в августе 1988-го и принятого на вооружение в 1990 году. По Договору СНВ-2 ракета имела обозначение РС-22. Новый установщик представлял собой длиннобазный двухосный полуприцеп с несущим лонжеронным основанием и пространственной сварной подъемной системой (кран-балкой) с тросовыми лебедками и нескольким гидроцилиндрами для проведения всех погрузочно-разгрузочных операций, подъема ТПК с ракетой в вертикальное положение над открытой шахтой и помещения ее в ШПУ. Под его рамой помещались четыре двускатных опорных колеса малого диаметра на балансирной подвеске, блок управления, средние и задние гидроопоры. Для маскировки установщик был оборудован облегченным закрытым кузовом (внешней облицовкой), собранным из плоских модульных панелей, игравших также роль теплоизолятора. Погрузка ракеты с ТПА 15Т284 производилась через его заднюю торцевую стенку с несколькими откидными панелями и брезентовой завесой. Габаритные размеры комплектного установщика в транспортном положении – 29 900x4240x5670 мм. Масса полуприцепа – 80,9 т, всего автопоезда – 102,5 т.
Тяжелый автопоезд УТПК-2 (15У165) для установки 105-тонной ракеты РТ-23 УТТХ. 1990 год
Наиболее солидный четырехзвенный транспортно-перегрузочный автопоезд 15Т284 служил для доставки из хранилищ и загрузки на машину УТПК-2 контейнера с баллистической ракетой РТ-23 УТТХ. В его состав входили два тягача МАЗ-537Е и специальные активные четырехосный полуприцеп для транспортировки ракеты и промежуточная четырехосная седельно-подкатная тележка. Головной седельный тягач-лидер оснащался генераторной станцией, гидравлическими насосами, компрессором, пневматическими баллонами, дополнительными топливными баками и другими специальными средствами. Задний бортовой тягач-толкач с собственным электрогенератором служил для дополнительного питания агрегатов автопоезда и создания дополнительного тягового усилия при передвижении всей системы в усложнившихся дорожных условиях, например, в процессе прохождения небольших подъемов трассы. Кроме того, в его кузове размещали сцепные приспособления, подъемное устройство и комплект запчастей, а через дышло проходили электрические кабели и система синхронизации работы моторов обоих тягачей. Основой ТПА являлся длиннобазный полуприцепной агрегат с высоким крытым теплоизолированным кузовом с задними дверями и продольными рельсовыми направляющими для бескрановой перегрузки ТПК, боковыми пультами управления и площадками обслуживания. Своим передним сцепным устройством он опирался на короткую промежуточную тележку, которая в свою очередь соединялась с седельным опорным приспособлением тягача и воспринимала часть огромной массы сверхтяжелого ракетовоза. Каждый активный полуприцепной агрегат снабжался четырьмя четырехколесными тележками с двумя парами односкатных ведущих колес от грузовика КрАЗ-255Б, между которыми устанавливали продольные тяговые электромоторы с системой вентиляции, приводившие угловые и бортовые редукторы наружных и внутренних колес. Каждая тележка подвешивалась на независимой балансирной системе с индивидуальными продольными качающимися рычагами и объединенными на каждую пару колес наклонными гидропневматическими амортизаторами. Таким образом, на ТПА в общей сложности насчитывалось 48 колес, из них 32 на полуприцепах и 16 на тягачах. Вместо ТПК на полуприцепе мог устанавливаться прямоугольный корпус-контейнер с оборудованием шахтного командного пункта 15В223А. Снаряженная масса автопоезда составляла 135 т, максимальная с установленными ракетой и ТПК – 261 т. Полная габаритная длина всей системы с двумя тягачами – 49,9 м, без заднего тягача – 35,6 м, ширина – 4550 мм, высота без груза по кузову – 5800 мм. На шоссе этот уникальный ТПА с полной нагрузкой мог передвигаться со скоростью 40 км/ч, по дорогам пятой категории – 20 км/ч. Его боевой расчет включал семь человек. В ходе развертывания шахтного комплекса «Молодец» транспортно-перегрузочный автопоезд 15Т284 был построен как минимум в 2 – 3 экземплярах и стал самым крупным и тяжелым советским колесным агрегатом военного назначения с несамоходными прицепными звеньями.
Уникальный четырехзвенный активный автопоезд 15Т284 для доставки и перегрузки ракет РТ-23 УТТХ
Ограниченную гамму нехарактерных для серии 537 машин составили доработанные шасси седельных тягачей МАЗ-537Г с лебедками, на базе которых были созданы эвакуационные тягачи КЭТ-Т и машины технической помощи МТП-А4.1. В конце 1980-х годов они были приняты на вооружение Советской Армии, но серьезного распространения получить не успели. В 1990-е годы их сменили серийные машины, выполненные на шасси новых тягачей КЗКТ-7428 и поступающие в различные подразделения Вооруженных Сил России.

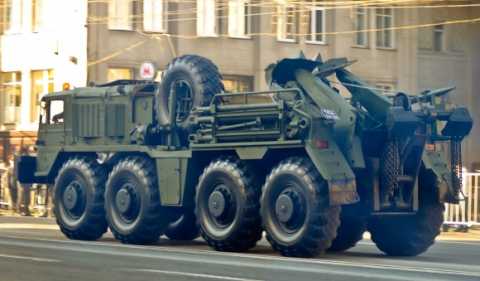

Тяжелый колесный эвакуационный тягач КЭТ-Т на шасси МАЗ-537Г. 1987 год
КЭТ-Т (1987 – 1990 гг.) – тяжелый колесный эвакуационный тягач на шасси МАЗ-537Г с открытым размещением рабочего оборудования. Первый вариант под обозначением ТК-7 был разработан в 21 НИИИ в середине 1980-х годов и собран на 38 ОПЗ. Мелкосерийный выпуск доработанной модели с военным индексом КЭТ-Т с 1987 года осуществлял воронежский Центральный авторемонтный завод № 172 (172 ЦАРЗ). Тягач снабжался специальным ремонтным и буксировочным оборудованием для оказания технической помощи в пути тяжелым многоосным автотранспортным средствам и их эвакуации на ремонтные базы на жестком буксире или в полупогруженном положении с использованием 15-тонной лебедки и подъемного приспособления с упорным сошником. Усиленный передний бампер позволял осуществлять функции толкача при перемещениях поврежденной техники и тяжелых грузов. В его комплект входили несколько жестких буксиров, такелажное оборудование, набор тросов, аппарат для резки металла, переднее буксирное устройство, домкрат, специальный инструмент, осветительные прожекторы и спецсигналы. До сих пор КЭТ-Т состоит в Российской Армии и используется при сопровождении крупных войсковых автоколонн.
МТП-А4.1 (1988 – 1990 гг.) – многоцелевая машина технической помощи на базе МАЗ-537Г с коротким бортовым кузовом и остекленным тентом. Ее первый вариант МТП-4 (изделие 3823) в 1984 году также был разработан в 21 НИИИ. До 1987-го 38 ОПЗ построил несколько прототипов, которые после доработок получили индекс МТП-А4.1 и с 1988 года выпускались небольшими партиями на заводе № 172. Машина с экипажем из трех человек снабжалась штатной лебедкой с тяговым усилием 15 тс, буксирным устройством с сошником, ремонтным и такелажным оснащением, инструментом, комплектом запасных частей, материалами и емкостями с различными жидкостями. Это оборудование позволяло оказывать помощь военным водителям в устранении мелких неисправностей тяжелых автомобилей и специальных шасси, заправлять их топливом, маслами и спецжидкостями, эвакуировать технику на жесткой тяге или в полупогруженном состоянии, а также оперативно устанавливать на колеса опрокинувшиеся тяжелые самоходные системы. При эвакуации по дорогам с твердым покрытием допустимая масса поврежденной техники составляла 45 т, по грунтовым покрытиям – до 30 т. В начале 1990-х годов эту модель сменила модернизированная машина МТП-А4.2 на новом шасси КЗКТ-74281.
Машина технической помощи МТП-А4.1 с лебедкой и коротким кузовом. 1988 год
Достаточно широкое распространение тягачей МАЗ-537 во всех видах Вооруженных Сил СССР странным образом сочеталось с их постоянно проявлявшимися недостатками и конструктивными ошибками. К ним относились прежде всего невысокая экономичность и крайне малый ресурс танкового двигателя Д-12А, едва достигавший 1500 часов работы, недостаточная для ряда операций мощность, высокий расход масел и смазок буквально во всех агрегатах, частые, сложные и трудоемкие работы по регулярному обслуживанию и ремонту, сокращавшие время эксплуатации машин и требовавшие наличия под рукой мощной ремонтно-технической базы с квалифицированным персоналом. Постепенно одним из важнейших стал вопрос о необходимости перевозки в кабинах седельных тягачей экипажей буксируемой боевой техники.
statehistory.ru
МАЗ 537: фото. МАЗ 537 (Ураган): технические характеристики
МАЗ 537 «Ураган» — тяжелый четырехосный тягач седельного типа, военного назначения. Выпускался на Минском автомобильном заводе с 1959 по 1965 гг. С 1963 года выпускается на КЗКТ, Курганском заводе колесных тягачей. Грузоподъемность до 50 тонн на полуприцепах типа ЧМЗАП-5247Г.
Устройство МАЗ 537
Конструкция тягача достаточно простая, а значит надежная. Кабина МАЗ 537, фото которого первое время были недоступны из-за военной секретности, четырехместная, двухдверная, металлическая, оборудованная автономным отопителем. Двигатель находится за кабиной в моторно-трансмиссионном отсеке, далее расположена раздаточная коробка, передающая вращение на восемь независимых полуосей. В задней части грузовой платформы находится седельно-сцепное устройство. Отдельные модификации машины оснащены лебедкой. Тягач движется на восьми колесах, четыре передних являются поворотными. Бескамерные шины оснащены подкачкой, в случае прокола включается механизм компенсации потери давления. Автомобиль МАЗ 537 «Ураган», технические характеристики которого говорят о мощи и надежности, является хорошим примером достижений военной техники.
Силовая установка
Двигатель дизельный быстроходный Д-12А-525А, адаптированный под топливо ГОСТа 4749-73. Мощность 525 л.с. при 2100 об/мин. Цилиндры — объем 38 880 куб/см, количество 12, расположение V-образное. Диаметр — 150 мм, степень сжатия 14,5.
Мотор оборудован предпусковым подогревателем.
Охлаждение — принудительная циркуляция антифриза.
Трансмиссия — трехступенчатая, с гидромеханическим переключением.
Габариты
Длина — 8960 мм, высота — 2880 мм, ширина 2885 мм. Колесная база — между первой и второй осями 1700 мм, между второй и третьей 2650 мм, между третьей и четвертой 1700 мм.
Колея — 2200 мм для всех мостов. Дорожный просвет (клиренс) — 500 мм.
Масса — 21,6 тонн.
Модификации
- МАЗ 537А — тягач бортовой, способен нести 15 тонн в кузове, 65 тонн общей массы с прицепом по шоссе или 30 тонн по грунтовой дороге.
- МАЗ 537Д — оснащен генераторной установкой переменного тока.
- МАЗ 537Г — оборудован лебедкой.
- МАЗ 537К — тягач, рассчитанный на транспортировку длинномерного кранового оборудования.
- МАЗ 537Л — для буксировки самолетов, оснащенный компактным металлическим кузовом.
Проект по созданию нового мощного тягача
В начале 50-х годов 20 века в СССР возникла необходимость в новых мощных транспортных средствах для военных. Ракетные комплексы, тяжелые бронированные машины на гусеничном ходу, фортификационные экскаваторы и другая техника нуждались в транспортировке как на ближние, так и на дальние расстояния. Особенно тяжело давалась передислокация войсковых соединений, которая проводилась регулярно. До полугода уходило на переезды по железной дороге и малогабаритным автомобильным транспортом.
Проектирование универсального тягача началось осенью 1954 года, а к лету 1956-го были готовы опытные образцы. Четырехосное длинномерное полноприводное шасси стало базой для нескольких модификаций военного седельного буксировщика. Характеристики машины были рассчитаны на дальние переезды со скоростью 40 — 50 км/час. Мощности тягача хватало на транспортировку платформы с баллистической межконтинентальной ракетой. Однако автопоезд мог следовать только по дороге с твердым покрытием и исключительно на ровной местности. Преодолеть даже небольшой подъем не получалось, поскольку прицеп не обладал инерцией.
Применение
Тягач МАЗ 537 «Ураган», технические характеристики которого свидетельствовали о его надежности, широко использовался также в регулярных войсках для транспортировки различных боевых систем дальнего действия. Однако буксировка длинномерных платформ была затруднена из-за чрезмерно удаленной сцепки. Автопоезд не вписывался в повороты, маневренность была ограничена.
Каждый переезд на другое место дислокации представлял для военных архисложную задачу, автопоезд приходилось часто останавливать, путем сложных манипуляций выравнивать курс следования. Трудности возникали по причине узкой проезжей части. В послевоенном СССР все дороги были предельно узкими, автотранспорт двигался в один ряд, в обоих направлениях. Опасность съехать в кювет была ежеминутной. Тяжелый тягач занимал полностью свою полосу и еще выезжал на встречную. От гражданского населения сыпались жалобы, но ситуация не менялась.
В конце концов, военные ведомства стали предупреждать о готовящейся транспортировке ракетных комплексов заранее. Извещения о предстоящей передислокации получали дорожные службы и госавтоинспекция. Милиция перекрывала движение на трассе, в пределах 25-30 километров, тягач с прицепом занимал всю ширину проезжей части и благополучно проезжал свободный участок до следующего поста. Затем перекрывался следующий перегон.
Спустя два года, конструкторское бюро Минского автомобильного завода приступило к разработке седельной версии тягача с индексом МАЗ 535В. Кузов упразднили, на его месте установили сцепное устройство с автоматическим замком-фиксатором и двумя степенями радиального поворота. Вертикальная нагрузка на заднюю часть тягача при этом резко возросла, конструкторам пришлось пересмотреть параметры задней подвески. Остановились на мостах с планетарным механизмом и дифференциалом. Таким образом задние оси приняли на себя основную нагрузку.
МАЗ 537
Последний вариант седельного тягача отличался более совершенной системой питания и охлаждения двигателя. Были усилены фланцы карданных валов раздаточной коробки. Необходимость этого была продиктована частыми поломками, когда загруженный тягач не мог преодолеть размытый дождями участок дороги и крутящий момент двигателя рвал карданные соединения.
Создание семейства тяжелых танковых тягачей марки МАЗ 537, характеристики которого повторяли основные параметры моделей МАЗ 535 и МАЗ 536, стало началом эпохи автопоездов нового класса, с высоким коэффициентом грузоподъемности. Появился мощный стимул для разработки все более совершенных тяжелых полуприцепов и прицепов для транспортировки многотонных неделимых грузов.
Необходимость перемещения массивных конструкций существовала всегда. За рубежом автопоезда появились намного раньше, чем в СССР, и это обстоятельство ускорило процесс разработки советских транспортных средств повышенной грузоподъемности, так как никому не хотелось отставать от передовых технологий. Для начала конструкторские бюро предприятий автомобильной промышленности разработали тягач ЗиС-10 с седельно-сцепным устройством, на базе известного самосвала ЗиС-5. Грузоподъемность новой машины составила всего 6 тонн. Было выпущено небольшое количество буксировщиков, широкого распространения ЗиС-10 не получил.
Зарубежные аналоги
В конце 30-х годов прошлого века автотранспортники познакомились с двумя тяжелыми автопоездами зарубежного производства, седельными тягачами Daimond T-980 и REO 28XS, переданными в СССР по ленд-лизу. Заграничные буксировщики работали в паре с трехосными полуприцепами Roden Trailer, грузоподъемность которых составляла 45 тонн. Машины были оборудованы лебедками и перевозили бронетанковую технику.
В то время в Советском Союзе танки и другие тяжелые военные машины передвигались исключительно своим ходом или их везли на железнодорожных платформах. Оба способа представлялись нерациональными, однако никакой альтернативы тогда не было.
Послевоенный период
После окончания Второй мировой войны в СССР всерьез взялись за разработку отечественных тяжелых тягачей для армии и развивающегося народного хозяйства. В 1951 году автозавод в Ярославле освоил производство трехосных автомобилей ЯАЗ-210Г с платформой и мощной лебедкой. Широкомасштабный выпуск этих машин наладить не удалось, и к тому же тягачи не могли пройти по бездорожью, особенно в сезон дождей или весенней распутицы.
Таким образом, задачи по созданию тяжелых транспортных средств по-прежнему требовали решения, тем более что в стране разворачивалось бурное промышленное строительство, а в военном ведомстве зарождались стратегические ракетные комплексы, которым была необходима мобильность. Бронетанковые войска также нуждались в надежных тягачах большой грузоподъемности.
Конструкторское бюро
Совет Министров СССР в июне 1954-го принял постановление о создании СКБ (специальных конструкторских бюро) для разработки особо мощных тягачей военного назначения с возможностью последующей модификации в гражданском промышленном варианте. Сразу стало ясно, что имеющихся на тот момент заводских технологий и оборудования в автомобильном производстве будет недостаточно.
Начинать пришлось со станочного парка, закупать за рубежом современное оборудование и создавать новые технологии. При Минском автомобильном заводе было организовано крупное СКБ МАЗ, под руководством главного конструктора Бориса Львовича Шапошника. Перед специалистами поставили задачу сконструировать и запустить в производство тяжелый колесный тягач. Так появился буксировщик МАЗ 535, который вскоре превратится в МАЗ 537, модель с несколькими модификациями.
Производство
Изначально средства, заложенные в разработку суперавтомобиля, были недостаточными, поскольку такая машина не может быть дешевой. После корректировки финансового обеспечения проекта работа закипела. Были приняты нестандартные решения, которые до этого никогда не применялись в отечественном автомобилестроении. Приходилось учитывать особые условия эксплуатации большегрузных тягачей, адаптацию агрегатов к диапазону температур от плюс 50 до минус 50 градусов, профильную проходимость и многие другие параметры.
Тяжелый седельный тягач МАЗ 537 начали выпускать серийно в 1965 году. Автомобиль предназначался для буксировки прицепов и полуприцепов массой до 40 тонн. От базового варианта 537-я модель отличалась смещенным назад (на 345 мм) седельно-сцепным механизмом и усиленной задней подвеской. Автомобиль МАЗ 537 находился в режиме постоянного рестайлинга. В процессе производства были расширены функции раздаточной коробки, установлена передача вращения на привод генератора. Грузоподъемность автомобиля существенно повысилась и составила 68 тонн.
Параллельно с большегрузными седельными тягачами разрабатывались и выпускались ограниченными сериями бортовые тягачи для перемещения грузов, до 22 тонн, по шоссе. Кузов такого автомобиля не оборудовался сиденьями, не имел дуг и тента, использовался исключительно для перевозки грузов. Под кузовом размещалась лебедка для самовытаскивания, на случай, если тягач увязнет.
Модернизация
Через некоторое время военный МАЗ 537 модернизировали, и автомобилю был присвоен индекс «П». Технические характеристики остались без изменения, но лебедка была упразднена, а кузов переоборудовали для транспортировки личного состава. Вдоль откидных бортов установили продольные скамьи и дуги для тента, которые регулировались по высоте — в нижнем положении тент прикрывал груз, в верхней позиции служил защитой от дождя и снега для людей. В соответствии со своим прямым назначением, тягач МАЗ 537П мог буксировать платформы с ракетными комплексами.
Эксплуатация колесных тягачей требовала специалистов по обслуживанию, квалифицированных водителей и соответствующей материальной базы. Поэтому в 70-х годах были сформированы специализированные предприятия по централизованной перевозке крупногабаритных и сверхтяжелых грузов. Объединение «Спецтяжавтотранс» занималось транспортировкой нестандартных грузов, разрабатывая при этом оптимальные маршруты. С помощью тягачей «МАЗ 537» перевезли мраморную глыбу, весом 300 тонн, для сооружения памятника В.И. Ленину в Ленинграде. За этой уникальной транспортной операцией следила вся страна.
Широко применялись тягачи «МАЗ 537» на севере, где велась прокладка нефте-газопроводов. Неприхотливая машина хорошо зарекомендовала себя в холодном климате. Специально для перевозки длинномерных газопроводящих сочленений был создан трубоплетевоз ПВ-481 на базе буксировщика «МАЗ 537». Также для работы в северных условиях создавались опытные образцы пожарных машин, технических передвижных пунктов, вездеходы скорой медицинской помощи. Однако в серийное производство пробные экземпляры не поступали.
В 1991 году на Курганском заводе колесных тягачей начался серийный выпуск тяжелого полуприцепа КЗКТ-9101, грузоподъемностью 54 тонны, для буксировщика МАЗ 537, технические характеристики которого полностью совпадали с данными полуприцепа. Сочетание компонентов оказалось удачным, покупатели получили возможность в рамках одного заказа приобрести сразу и тягач, и полуприцеп.
За долгие годы производства буксировщики МАЗ 537, фото которых представлены на странице, постепенно устарели, как морально, так и технически. Машина исчерпала себя, потенциал дальнейшего развития иссяк. Стали проявляться скрытые ранее недостатки, много нареканий вызывал низкий моторесурс силовой установки. Эксплуатация тягача была связана с частыми перерывами на ремонт, армейские МАЗ 537 при транспортировке танков и других бронемашин не вмещали экипаж, который вынужден был следовать отдельно. Для этого приходилось привлекать дополнительные автомобили.
В конце концов, на базе 537-й модели был создан новый тягач КЗКТ-7428, который полностью отвечал задачам перевозки боевых гусеничных машин. В настоящее время семейство мощных колесных тягачей успешно решает все задачи по транспортировке тяжелой военной техники, а также гражданских крупногабаритных промышленных конструкций.
autogear.ru
Символ советской эпохи — самый мощный МАЗ военнопромышленного комплекса.: safaniuk — LiveJournal
МАЗ 537 с колесной формулой 8х8 — пожалуй самый узнаваемый отечественный тягач, он же — главный герой военных парадов на Красной площади. Ему доверялась буксировка огромных балистических ракет демонстрируя и наводя страх на весь мир действительно гигантскую военную мощь Страны Советов.
На МАЗ-537 возлагались слишком большие и разнообразные задачи, одной из которых была задача доставлять на полуприцепах тяжелую гусеничную бронетехнику, с целью сохранения ее моторесурса. Ходить по любым дорогам и там где их нет. Тягачи семейства МАЗ-537 спользовались во многих отраслях народного хозяйства для транспортировки кранов и экскаваторо на гусеничном ходу, тяжеловесных станков, бурового оборудования и прочего негабарита.

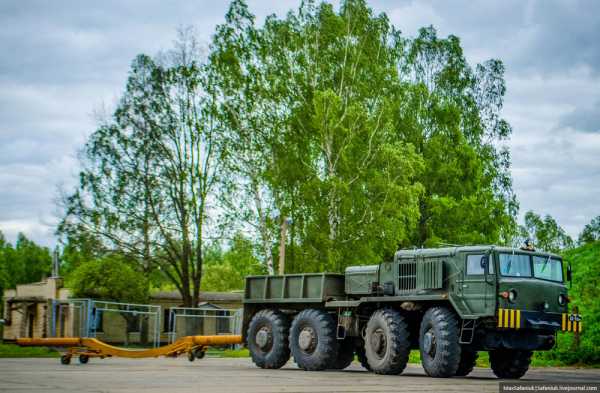

Внешний вид определенно внушает уважение:
Серийно МАЗ 537 начал производиться с 1960 г. и оставался более 30 лет на конвейере. До 1964 на Минском автозаводе, а после производство было переведено на Курганский завод колесных тягачей. В год выпуск МАЗ-537 достигал до 200 штук.
На нем стоит дизельный 525-сильный V12. На 100 км у него недетский аппетит — 125/150 литров солярки и 6 литров масла 🙂 Pапас хода – до 650 километров. Агрегат, практически полностью копировал мотор В-2 танка Т-34. Оснащался трехступенчатой гидромеханической трансмиссией. Кабина предусматривает места до 4 человек. МАЗ-537 является дальнейшим продолжением МАЗ-535. С созданием новейших ракетных комплексов, грузоподъёмность и тяговые возможности МАЗ-535 не соответстовали высокими эксплуатационным параметрам, тягово-динамическим свойствам и увеличению максимальной нагрузки, поэтому была поставлена задача, создать новое шасси соответствующее заявленным требованиям. МАЗ-537 без подготовки тягач может форсировать 1-метровые водные преграды (с подготовкой – до 1,3 м). Способен преодолевать подъемы крутизной до 30º, но для полностью груженого автопоезда эта цифра уменьшалась до 8º.
Параллельно с базовым тягачем МАЗ-537 было разработано и произведено целое семейство модификаций:
МАЗ-537А с бортовой платформой. Буксировал прицепы полной массой 75 т. по шоссе и 30 т. по грунтовым дорогам. Имел лебедку для самовытаскивания(На базовых тягачах МАЗ-537 лебедка не устанавливалась). После модернизации тягач получил индекс 537П. Платформу оборудовали дугами, тентом и надставными деревянными бортами с откидными продольными сиденьями, приспособив её для личного состава.
МАЗ-537Б — опытный образец шасси, на базе которого монтировался первый прототип подвижной грунтовой колесной пусковой установки, которая, по замыслу заказчика, должна была служить дополнением к стоявшим тогда на вооружении ОТРК на гусеничном ходу. После сравнительных испытаний колесных и гусеничных ПУ, первые доказали большую практичность — они обеспечивали минимальные вертикальные ускорения при движении по различным дорогам и местности, имели более долговечную ходовую часть, экономическую эффективность, меньшую удельную трудоемкость обслуживания и т.д. В итоге были выработаны новые требования к машинам такого назначения, а затем, уже на их основе, создано оригинальное специальное колёсное шасси МАЗ-543.
МАЗ-537В — предназначенный для буксировки полуприцепов общей массой до 40 т. Применяли в опытной эксплуатации для транспортировки контейнеров с противоракетами А-350, входившими в систему А-35 противоракетной обороны
МАЗ-537Г — модель с мощной лебедкой, для вытаскивания застрявшей техники, погрузки поврежденных гусеничных машин на полуприцеп, а также для самовытаскивания. Использовался со всеми типами тяжелых войсковых полуприцепов, буксировал мощные ракетные комплексы и установочные агрегаты. Был даже создан макетный образец высокой проходимости с двумя параллельно работавшими силовыми системами. Дополнительно к штатным агрегатам вместо лебедки на ней смонтировали второй газотурбинный двигатель ТВ2-117 с 1000 сильным двигателем от вертолета Ми-8.
МАЗ-537Д с генераторной установкой для буксировки специальных полуприцепов общей массой до 65 т. А также использовался для комплектования ракетных комплексов.
МАЗ-537Е, отличался от базового МАЗ-537 наличием отбора мощности от повышающей передачи на редуктор привода генераторной установки. Тягач предназначался для буксировки полуприцепов с активным приводом общим весом до 68 т. Было изготовлено также несколько машин для установки кранового оборудования, которые имели индекс МАЗ-537к, по серийно они не производились.
МАЗ-537К — специальное крановое шасси.
МАЗ-537Л (КЗКТ-537Л) — Многоцелевой 15-тонный балластный аэродромный тягач с двигателем ЯМЗ-240НМ-1Б (500 л.с.). Предназначался для буксировки самолётов массой до 200 тонн. В комплектацию машины входили два прожектора, специальные светосигнальные огни, переговорное устройство для общения с экипажами буксируемых машин и самолетов. Отличался небольшим металлическим кузовом. Он же на фото. Так же применялся для буксировки по шоссе различных 75-тонных прицепных систем.
МАЗ-537М (КЗКТ-537М) — седельный тягач с двигателем ЯМЗ-240НМ-1Б (500 л.с.)
МАЗ-537Р — тягач-
МАЗ-537Т — опытный образец экспортного варианта седельного тягача для поставки в страны с жарким и влажным тропическим климатом. Был созднан в единичном экземпляре. После того как этот образец успешно прошел испытания во всех климатических зонах СССР, для заказчика КБ «Мотор» машина оказалась непосильно золотой. Работы над 537Т была прекращена.
Практически весь этот ряд вариантов специализированного назначения был заблаговременно разработан и испытан в минском СКБ-1.
Регулярно возрастающие требования к повышению мобильных характеристик и дальнейшее работы по модернизации МАЗов-537 привели к созданию тягачей нового поколения семества КЗКТ-7428, которые в 1990 году сменили на заводском конвейере заслуженных ветеранов.
В опытном порядке на базе МАЗ-537 создавались специализированные пожарные машины для тушения пожаров на нефтепромыслах, техника для ремонта и обслуживания нефтяных и газовых скважин, но эти машины так и остались в виде единичных образцов.
Автомобили семейства МАЗ-537 поставлялись на экспорт в десятки стран мира. Их можно было встретить в финской армии, в африканских странах, на Ближнем Востоке и даже в военной крепости Мазари-Шариф афганского лидера генерала Достума.
Баластные и седельные тягачи МАЗ-537 по сегодняшний день широко применяются в Вооруженных Силах бывшего севетского союза.
Видео: аэродромный тягач МАЗ-573Л буксирует самолет Ил-76 (Мачулищи):

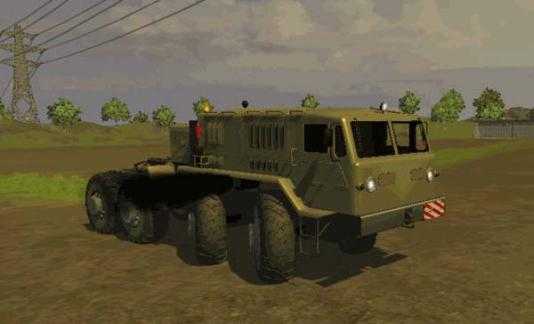

Любители видеоигр могут на таком МАЗе помесить говнище в игре SpinTires:
источники информации:
http://www.military-informer.narod.ru/MAZ537.html
http://русская-сила.рф/guide/army/tr/maz537.shtml
http://aviaros.narod.ru/maz-537a.htm
http://www.russianarms.ru/forum/index.php/board,107.0.html
safaniuk.livejournal.com
