Осколочная граната Ф-1 Лимонка
Подборка фото с гранатой Ф-1
За основу осколочной гранаты Ф-1 была взята французская граната F-1 образца 1915 года и английской гранаты системы Лемона (по другой версии за основу взята граната Миллса), отсюда и второе название «Лимонка», так же солдаты называли ее «Фенюшей». В 1941 на гранате стали использовать более простой запал УЗРГ (унифицированный запал ручных гранат) системы Е.М. Вицени вместо запала Ф.В. Ковешникова.
Граната Ф-1 была принималась на вооружение в два этапа. РККА была необходима отечественная граната, а на складах было много иностранных гранат периода Перовой Мировой Войны системы Лемона, запал для данных гранат был не надежен и в 1928 году для них прошли испытания и принят на вооружение запал Ф. В. Ковешникова, а с 1930 года Советский Союз стал сам выпускать данные гранаты. В 1941 на гранате стали использовать более простой запал УЗРГ (унифицированный запал ручных гранат) системы Е.М. Вицени вместо запала Ф.В. Ковешникова. А после войны запал заменили на УЗРГМ (унифицированный запал ручных граната модернизированный).
Граната Ф-1 относится к оборонительным гранатам, так как убойный разлет осколков составляет 200 метров, и масса осколков в несколько раз больше наступательных гранат. Разлет 200 метров не значит, что в радиусе 200 метров будет все в осколках, так как половина осколков уйдет в землю, большая часть осколков имеют незначительный вес, что не позволяет им иметь энергию для причинения вреда за 50 метров, а «словить» осколок-(и) на расстояние 200 метров мало вероятно, так плотность осколков будет совсем мала. При броске солдат должен обязательно укрыться от осколков.

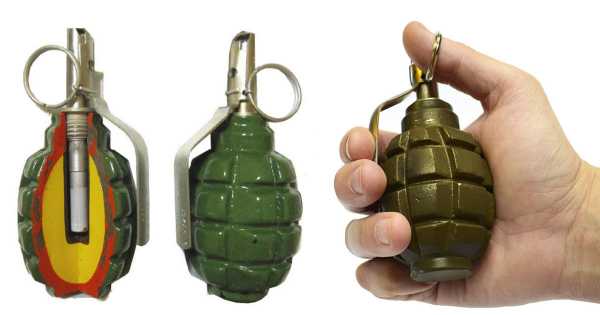

Гранаты Ф-1 «Лимонка» в армии бывают нескольких видов: учебная и боевая. Учебно-имитационная служит для обучения броскам, ее снаряжению, так как некоторые личности из-за психологических особенностей не могут бросить ее дальше 5-10 метров, при этом бросок простого человека должен составлять не менее 25-30 метров. Учебная граната красится в черный цвет, рычаг от учебного запала в алый цвет.
Гранаты хранятся в деревянных ящиках (фото) по 20 штук с эбонитовой крышкой в гранате, запалы хранятся в двух герметичных банках по 10 штук. Перед использованием их снаряжают. Перед броском гранаты необходимо прижать рычаг запала, разогнуть усики предохранительной чеки и выдернуть ее, затем бросит гранату в сторону противника, сразу после броска рычаг отлетает и освобождает ударник, который пробивает капсюль поджигающий замедлитель, который через 3,5-4,5 секунды производит взрыв детонатора и самой гранаты.
Во время ВОВ войны гранаты часто носили на ремнях снаряжения или в подсумках на 2 гранаты. После войны гранаты часто переносят в разгрузочных жилетах от 2-6 штук.
Благодаря кино у людей появилось, мнение, что чеку гранаты можно выдернуть зубами-это очень трудно проделать в реальности, а также мощность взрыва, когда граната разносит машину на куски.
Граната сочетала в себе дешевизну производства, снаряжение многим взрывчатыми веществами, возможность кустарного изготовления корпуса из чугуна и других металлов, так же у гранаты были хорошие поражающие свойства.

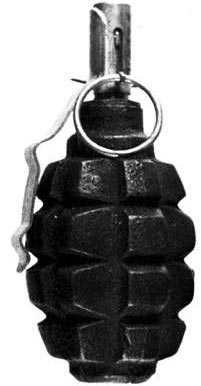

Гранта Ф-1 «Лимонка» имеет корпус ребристый корпус, но данное действие сделано не для того, чтобы получались осколки определенной формы, а для удобства метания гранаты, а также использование гранаты в качестве противопехотной мины-растяжки, так как корпус легко крепить проволокой или веревкой к дереву. если делать «растяжку» по уму то желательно ликвидировать замедляющий запал в УЗРГМ, чтобы не дать жертве спасительных 4 секунд, потому как во время отлета предохранительного рычага боек бьет по капсюлю зажигания со звонким хлопком и солдат противника успеет среагировать, что бы отпрыгнуть в безопасное место.
При взрыве нарезы на гранате не влияют на количество осколков, при взрыве гаранта Ф-1 «Лимонка» создает 270-300 крупных осколков со скоростью разлета 700-730 м/с. Мощность взрыва достигается за счет, того что корпус гранаты прочный и во время взрыва взрывчатки происходит на тысячные секунды аккумуляция энергии в гранате и резкий взрыв, когда корпус не выдерживает энергии взрыва, так для примеру у РГД-5 сразу происходит тонкостенного корпуса, тонкий корпус не может аккумулировать силу взрыва.
Граната активно использовалась во время ВОВ и во многих военных конфликтах и за это морально не изжила и состоит на вооружение многих стран мира.
Скорость взрыва | 700-730 м/с |
Разлет осколков | 200 метров |
Радиус сплошного поражения | 10 метров |
Взрыватель | дистанционный 3,2-4,5 секунд |
Масса взрывчатки | 60-90 грамм, как правило тротил |
Вес | 0,6 кг |
Размеры | 55х86 мм |
war-time.ru
Граната Ф-1 — это… Что такое Граната Ф-1?
Ручная противопехотная граната Ф-1 | |
---|---|
Ручная противопехотная граната Ф-1 | |
Тип: | ручная противопехотная граната |
Страна: | СССР |
Характеристики | |
Масса: | 0,6 |
Длина: | 130 |
Диаметр: | 55 |
Взрывчатое вещество: | тротил |
Вес взрывчатого вещества: | 60 г |
Граната Ф-1 (индекс ГРАУ — 57-Г-721) — ручная противопехотная граната. Предназначена для поражения живой силы в оборонительном бою. Из-за значительного радиуса разлёта осколков метать её можно только из-за укрытия, с бронетранспортёра или из танка.
Названия «Ф-1» и «лимонка» произошли от французской осколочной гранаты F-1 модели 1915 года массой 572 г и английской гранаты системы Лемона, которые поставлялись в Россию во время Первой мировой войны.
Первоначально гранаты Ф-1 снаряжались запалом Ф. В. Ковешникова. В 1941 году Е. М. Вицени и А. А. Бедняков разработали универсальный запал УЗРГ, после войны УЗРГ был доработан и служит по сей день под названием УЗРГМ.
История
В связи с многочисленными техническими недостатками состоявшей на то время на вооружении в Советском Союзе гранаты РГД-33 было принято решение о разработке надёжной и технологичной оборонительной пехотной гранаты. Разработка данного устройства была поручена конструктору Храмееву Ф. И. В 1939 году, через два месяца после получения технического задания, им была разработана граната Ф-1. По словам самого конструктора, наибольшую сложность для него при разработке данной модели гранаты представили подборка материала оболочки и обеспечение надёжности работы запала.[1]
Предварительные испытания данного образца оружия были минимальны, было изготовлено 10 опытных образцов, которые были вскоре испытаны, а затем конструкция была запущена в серийное производство. Вот что говорил в интервью журналистам по этому поводу сам Храмеев Ф. И.:
— Была создана какая-то приёмная комиссия? — Да нет! Опять же я один. Дал мне начальник завода майор Будкин бричку-параконку и послал на наш полигон. Бросаю гранаты одну за другой в овраг. И на тебе — девять взорвались, а одна — нет. Возвращаюсь, докладываю. Будкин на меня с криком: мол, секретный образец без присмотра оставил! Еду обратно, снова один.
— Боязно было?
— Не без того. Лёг я на край оврага, увидел, где граната в глине лежит. Взял длинную проволоку, сделал на конце петлю и аккуратно зацепил ею гранату. Подёргал. Не взорвалась. Оказалось, запал подвёл. Так и вытащил её, разрядил, привез, зашёл к Будкину и положил ему на стол. Он заорал и из кабинета выскочил пулей. А дальше мы передали чертежи в Главное артиллерийское управление (ГАУ), и гранату пустили в массовое производство. Без всяких опытных серий.[1]
Наиболее распространено мнение, что граната Ф-1 произошла от английской гранаты времен Первой мировой войны, известной в России под названием «граната Мильса». Для тех времён это была самая разрушительная граната. Формой и принципом запала они схожи. Ф. Леонидов в журнале «Оружие» (№ 8, 1999 г.) в статье «Подготовить гранаты» утверждает, что основой для разработки Ф-1 послужили французская F-1 модели 1915 года и английская системы Лемона. Так ли это, установить не удалось.
Храмеев в интервью журналу «Коммерсантъ» признал происхождение гранаты от французского образца F-1. Ниже приведена выдержка из данного интервью.[1]
В феврале 1939 года я получил задание на разработку оборонительной гранаты… в Москве я видел альбом, выпущенный российским Генштабом в 1916 году, где были представлены изображения всех применявшихся в первую мировую войну гранат. Немецкие и французские были рифлёные, яйцеобразной формы. Особенно мне понравилась французская F-1. Она точно соответствовала полученному заданию: удобная в бросании, безопасный запал, достаточное количество осколков. В альбоме был только рисунок. Я разработал все рабочие чертежи. Пришлось помучиться. Заменил простой чугун, из которого была сделана F-1, на сталистый — для увеличения убойной силы осколков.
Также эту версию подтверждает сравнительный анализ конструкции французской гранаты F-1, английской гранаты системы Лемона и современной гранаты Ф-1. Конструктивно ранние варианты Ф-1 фактически идентичны французскому аналогу, и отличия только в массе гранаты, конструкции запала и материале металлической оболочки. Взаимное расположение узлов и форма гранат идентичны. Граната Лемона имеет шарообразную или, в более позднем варианте, овоидную форму, без оребрения оболочки, и с несколько другим расположением взрывателя в корпусе гранаты. Считается, что граната Лемона образца 1906/1913 года, действительно несколько похожая на Ф-1, была создана как раз под влиянием французской гранаты F-1. Также связь происхождения советской гранаты с французской F-1 подтверждается в учебном пособии Артиллерийской академии Красной Армии, вышедшем в 1943 году под названием «Ручные гранаты».
Показана французская ручная граната Ф-1 обр. 1915 г. весом 550гр… Граната марки Ф-1 у нас в СССР употребляется с 1926 г. с запалом Кавешникова, обеспечивающем более надёжное действие, безопасность при метании и удобство в обращении.
Это является ещё одним подтверждением версии о происхождении советской гранаты от французской F-1.
При создании граната Ф-1 имела запал Кавешникова, затем он был заменен стандартным унифицированным запалом УЗРГ, после окончания Великой Отечественной войны запал был усовершенствован, повышена надёжность срабатывания, и он получил обозначение УЗРГМ.
Конструкция

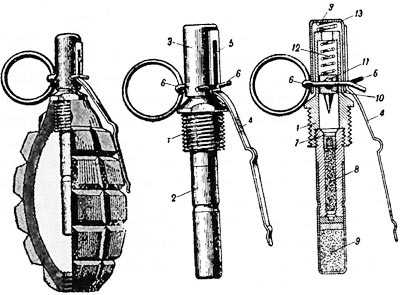

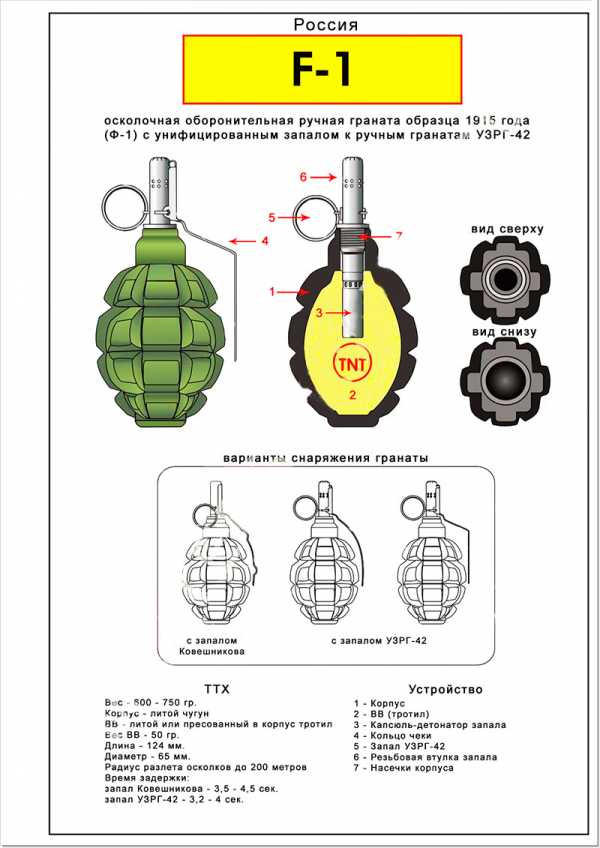

Принципиальная схема гранаты Ф-1 с запалом УЗРГ
Принципиальная схема устройства запала УЗРГ
Граната Ф-1 обладает следующими тактико-техническими характеристиками.
- Дальность броска: 35—40 м
- Радиус поражения осколков: 30 м (наиболее вероятно попадание осколками в противника), 200 м (максимальная дальность полёта осколков)[3]
- Время замедления запала: 3,5—4,5 сек
- Количество осколков до 300 шт.[4]
Граната Ф-1 относится к ручным противопехотным осколочным оборонительным гранатам дистанционного действия. Конструкция её оказалось настолько удачной, что без принципиальных изменений просуществовала до настоящего времени. Несколько изменялась и дорабатывалась с целью повышения надёжности эксплуатирования конструкция запала.
- Ручная — доставляется к цели за счёт броска рукой солдата.
- Противопехотная — предназначена для поражения живой силы противника.
Осколочная — поражение производится преимущественно с помощью осколков металлического корпуса гранаты.- Оборонительная — радиус разлёта осколков превышает среднюю дальность броска гранаты с помощью мышечной силы бойца, что обуславливает необходимость броска гранаты из укрытия во избежание поражения осколками своей же гранаты.
- Дистанционного действия — подрыв гранаты происходит через некоторое время после броска (от 3.2 до 4.2 секунды).[5]
Как и основная масса противопехотных гранат, Ф-1 состоит из 3 основных частей.[6]
- Запал. Граната имеет универсальный запал УЗРГМ (или УЗРГ), подходящий также к гранатам РГ-41, РГ-42, РГД-5. Запал УЗРГМ отличатся от УЗРГ изменениями в форме пусковой скобы и конструкции ударника, позволившими снизить частоту отказов оружия.
- Взрывчатое вещество. Заряд взрывчатого вещества — 60 г тротила.
- Металлическая оболочка. Внешне граната имеет овальный ребристый корпус из сталистого чугуна. Изначально оребрение создавалось для образования при взрыве осколков определённого размера и массы, также оребрение выполняет эргономическую функцию, способствуя лучшему удержанию гранаты в руке. Впоследствии некоторыми исследователями были высказаны сомнения в эффективности подобной системы формирования осколков. Общий вес гранаты с запалом — 600 г.

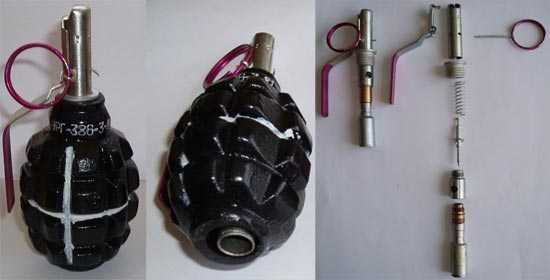

В состав запала УЗРГ входят, помимо непосредственно корпуса, следующие элементы:
- Предохранительная чека, представляющая собой кольцо с двумя отрезками проволоки, которые, проходя через отверстия в корпусе запала, закрепляются разгибанием в отверстии с противоположной стороны запала и защищают чеку от случайного выпадения. При этом чека блокирует боёк, не давая ему ударить по капсюль-детонатору.
- Боёк представляет собой металлический стержень, заострённый со стороны, направленной на капсюль, и имеющий выступ с противоположной стороны, которым он держится за спусковую скобу. Также к бойку крепится ударная пружина, обеспечивающая его удар по капсюлю.
- Спусковая скоба — изогнутая металлическая пластина, которая после удаления предохранительной чеки блокирует боёк в исходном положении. После того, как граната брошена, спусковая скоба выталкивается давлением пружины бойка, и тот бьёт по капсюлю, активируя его.
- Капсюль поджигает замедляющий фитиль, который, прогорая некоторое время, активирует непосредственно детонирующую смесь — происходит подрыв гранаты.
- Замедляющий фитиль создаёт временной интервал между броском и подрывом гранаты.
- Детонирующая смесь подрывает взрывчатое вещество гранаты.
[5]
Использование
Для применения гранаты необходимо разогнуть усики предохранительной чеки, взять гранату в правую руку так, чтобы пальцы прижимали рычаг к корпусу. Перед метанием гранаты, продев указательный палец левой руки в кольцо чеки, выдернуть её. Граната может продолжать оставаться в руке сколь угодно долго, так как пока не отпущен рычаг, ударник запала не может разбить капсюль. После выбора момента броска и цели бросить в цель гранату. В этот момент рычаг под воздействием пружины ударника повернётся, освобождая ударник, и отлетит в сторону. Ударник наколет капсюль и через 3,2 — 4,2 сек произойдет взрыв. Оборонительного типа — означает, что осколки гранаты имеют достаточно большую массу и летят на дальность, превышающую возможную дальность броска (то есть при взрыве граната опасна для самого солдата, её бросившего, если он не укрылся в окопе, за стеной и т. п.).
Граната предназначена для поражения живой силы и не бронированной техники. Поражающими факторами являются непосредственное фугасное действие взрывчатки и осколки, формирующиеся при разрушении металлической оболочки гранаты.[5][7]
Маркировка и хранение
Боевая граната окрашивается в зелёный цвет (от хаки до тёмно-зеленого). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет.
Гранаты Ф-1 упаковываются в деревянные ящики по 20 штук. Запалы УЗРГМ хранятся в этом же ящике отдельно в двух металлических герметично запаянных банках (по 10 штук в банке). Вес ящика — 20 кг. Ящик комплектуется консервным ножом, предназначенным для открытия банки с запалами. Гранаты снаряжаются запалами непосредственно перед боем, при переводе из боевого положения запал изымается из гранаты и хранится отдельно.
Целью упаковки запалов в герметичную тару является обеспечение максимальной сохранности в течении всего времени хранения. Предотвращение коррозии и окисления компонентов детонирующей смеси.
Боевое применение
Тактические особенности боевого применения
В условиях открытой местности дальность эффективная дальность поражения противника при взрыве гранаты непосредственно фугасным действием боеприпаса 3—5 метров. На расстоянии до 30 метров, чем дальше от эпицентра взрыва находится противник, тем ниже шансы его успешного поражения осколками. Шансы на ранение осколками гранаты сохраняются на дистанции до 70—100 метров, но это утверждение верно только для крупных фрагментов оболочки. Чем более крупным является осколок, тем выше его потенциальная дальность поражения. Начальная скорость осколков гранаты составляет 700—720 метров в секунду, масса в среднем 1-2 грамма, хотя встречаются как более крупные, так и более мелкие.[7]
Особенности поражающих факторов гранат закономерно определяют области применения в современных конфликтах. Наибольшим эффектом гранаты обладают в помещениях и замкнутых пространствах. Это связанно с следующими факторами. Во-первых, в относительно небольшом помещении, размерами до 30 метров, всё пространство находится в зоне поражения осколков, также осколки могут рикошетить от стен потолка и пола, что опять же увеличивает шансы поражения противника, даже если он находится в укрытии. Во-вторых, фугасное действие гранаты в замкнутом помещении многократно усиливается, вызывая контузии, баротравму, дезориентируя противника, что позволяет, воспользовавшись моментом, проникнуть в помещение и воспользоваться другим оружием для его уничтожения.[7][5]
Граната Ф-1 более эффективна по сравнению с наступательными гранатами при штурме замкнутых пространств и помещений, из-за более высокой массы она даёт больше количество осколков и обладает более выраженным фугасным действием, всё это позволяет с большей вероятностью выводить противника из строя.[7][5]
Тактические особенности диверсионного применения
Также гранаты Ф-1 часто используются при постановке растяжек, это обусловлено количеством осколков, повышающим шансы на поражение противника, и надёжным запалом, которому не повредит длительное нахождение в неблагоприятных условиях перед тем, как ловушка сработает.
Применение в военных конфликтах
В начале Второй мировой войны корпуса гранат снаряжали вместо тротила имевшимися под рукой взрывчатыми веществами; поисковики находят в районе Ленинграда гранаты, снаряженные чёрным порохом. Граната с такой начинкой вполне эффективна, хотя и менее надёжна.[8]
Во время Великой Отечественной войны Ф-1 широко применялась на всех фронтах.[9]
В конце 30-х и в начале 40-х годов XX века тактические наставления для пехотных частей рекомендовали Ф-1 в том числе и в качестве противотанкового средства. Несколько гранат плотно увязывались в мешок так, чтобы детонатор одной из них оставался снаружи, мешок бросался под гусеницы или колёса вражеской бронетехники с целью вывода из строя ходовой части. В последствии данный метод не получил широкого распространения из-за своей отностиельно низкой эффективности.[10]
Состоит на вооружении
Гранта Ф-1 состоит на вооружении в армиях стран СНГ, также она получила широкое распространение в странах Африки и Латинской Америки.
Ф-1 в кино
В боевиках можно часто увидеть гранаты, подвешенные за предохранительную чеку на поясе или жилете. В реальности здравомыслящий человек так поступать не будет: во время боя приходится передвигаться по пересечённой местности, где высок риск зацепиться чем-нибудь за гранату и выдернуть из неё предохранительную чеку. После этого граната вполне закономерно взорвётся, скорее всего уничтожив бойца или как минимум демаскировав его. Во время боя гранаты находятся в гранатном подсумке или разгрузочном жилете, а при их отсутствии — в карманах одежды.[6]
В художественных фильмах часто можно увидеть главного героя, выдёргивающего чеку гранаты зубами. В реальности в большинстве случаев подобное действие приведет к потере зубов. Это связано с тем, что для удаления предохранительной чеки требуется значительное физическое усилие: это сделано намеренно для предотвращения случайных подрывов гранат.[6]
Во многих голливудских боевиках можно увидеть сопровождающие взрыв гранаты вспышку пламени и клубы дыма и услышать грохот взрыва. На самом деле подрыв гранаты на открытой местности — это резкий отрывистый хлопок, после которого остаётся редкое облачко серого дыма. Наблюдаемые в фильмах пиротехнические эффекты достигаются взрывом горючей смеси: например, дизельного топлива и небольшого заряда взрывчатки; это гораздо более безопасно и зрелищно.[6]
Также во многих фильмах можно увидеть, как граната, падающая в группу людей, разбрасывает их в разные стороны, убивая бо́льшую их часть. На практике это далеко не так. При подрыве гранаты не образуется мощной взрывной волны: действительно, люди, находящиеся в радиусе 2—3 метров от места подрыва, получают баротравмы, контузии, зачастую они падают на землю, но никого не отбрасывает от места взрыва на десяток метров. Осколки же поражают только непосредственно близко стоящих к месту подрыва. Обладая небольшой массой и низкой проникающей способностью, подавляющее большинство осколков не способно пробить тело человека насквозь. На этом и основан принцип спасения товарищей путём накрытия гранаты своим телом.[5][6]
Ф-1 в компьютерных играх
Благодаря своей многолетней истории и популярности по всему миру граната Ф-1 получила широкое распространение в игровой индустрии. В частности, её можно встретить в следующих играх.
Ф-1 в современном обществе
При поражении осколками гранаты велика доля случая: так, подрыв гранаты в непосредственной близости от бойца может только оглушить его; также известны случаи, когда одиночный осколок гранаты поражал бойца, находящегося в укрытии на дистанции 70—80 метров от места подрыва гранаты.[5]
Для новобранцев метание гранаты часто представляет психологическую проблему: основываясь на представлениях, полученных из боевиков, они считают гранату оружием чудовищной разрушительной силы и испытывают панический страх, что приводит к глупым и абсурдным действиям, которые действительно могут представлять угрозу их жизни. Так, например, они могут метнуть вместо гранаты чеку, а гранату оставить в окопе; уронить активированную гранату себе под ноги и, будучи парализованными страхом, стоять, дожидаясь взрыва, вместо того, чтобы отбежать и залечь. Также важно соблюдать технику безопасности при метании гранат в зимнее время: граната при броске может зацепиться за торчащие части одежды и полететь в опасном для бойца направлении, или даже закатиться в рукав.[5]
В пейнтболе используются имитаторы гранат, в том числе и Ф-1, представляющие собой ёмкость с краской и небольшой взрыватель, радиус разлёта краски составляет 1—1,5 м, что, в принципе, позволяет имитировать радиус поражения фугасным действием гранаты.[11]
Оценка проекта
В целом, данный образец противопехотной гранаты следует считать удачным. Ф-1 прошла проверку временем, имеет простое, надёжное устройство, технологична и проста в изготовлении, эффективно справляется с поставленными перед данным типом оружия задачами. Закономерно, что недостатки проекта вытекают из его достоинств.
Достоинства
Благодаря своей простой и надёжной конструкции граната Ф-1 просуществовала на вооружении уже около 70 лет без существенных изменений и, вероятно, ещё долго не будет снята с вооружения. Достоинства, обеспечивающие такой долгий службы, следующие:[12]
- Корпус естественного дробления, из которого успешно формируются поражающие элементы даже при повреждениях металлической рубашки.
- Дистанционный запал обладает относительно простой конструкцией и отличается высокой надежностью.
- Цельнометаллический корпус прост в изготовлении и может быть изготовлен практически на любом промышленном предприятии.
- Простота внутренней конструкции позволяет в условиях войны использовать вместо штатного тротила любую имеющуюся в распоряжении взрывчатку.
Недостатки
Недостатки данной гранаты обусловлены преимущественно устареванием её конструкции, а не недочётами при конструировании. К ним относятся:[12]
- Рифление корпуса не всегда может обеспечить равномерное формирование осколков.
- Дистанционный запал не приводит ко взрыву при попадании в цель, а срабатывает через некоторое время.
- Граната относительно тяжёлая, что несколько снижает предельную дальность броска.
Примечания
- ↑ 1 2 3 Журнал Коммерсантъ Власть. № 47(348) от 30 ноября 1999
- ↑ Анатомия армии. Веремеев Ю. Происхождение «лимонки»
- ↑ Очень часто при описании этого типа боеприпасов указывается расстояние 200 м. Теоретически осколки гранаты могут улететь на такое расстояние, однако вероятность попадания этих осколков в цель стремится к нулю. Скорее всего, под дистанцией в 200 м понимается расстояние, на котором должен находится наблюдатель для того, чтобы ни при каких условиях не получить ранение. В реальности о более-менее гарантированном поражении стоящего в рост человека можно говорить на дистанции не более 5—10 метров. На дистанциях более 50 м поражение человека крайне маловероятно.
- ↑ Опасными считаются осколки массой не менее 2 г. Осколки меньшей массы, даже обладая большой скоростью, не в состоянии причинить сколь нибудь значительных повреждений. Таким образом, теоретически одна граната массой 540 г (масса заряда взрывчатого вещества 60 г) при идеальных условиях может дать до 270 осколков обладающих убойным действием. В реальности количество и масса осколков колеблются в очень больших пределах, и число убойных осколков не превышает 150—200. В случае, если граната взрывается на земле, число убойных осколков уменьшается примерно вдвое, так как осколки, уходящие в нижнюю полусферу, не представляют опасности.
- ↑ 1 2 3 4 5 6 7 8 Анатомия армии. Веремеев Ю. Советская оборонительная граната Ф-1
- ↑ 1 2 3 4 5 ЛКИ. Ручные гранаты.
- ↑ 1 2 3 4 Анатомия армии. Веремеев Ю. Гранатная Арифметика
- ↑ battlefront.ru — оборонительная граната Ф-1
- ↑ Журнал «Братишка». Граната для войскового разведчика
- ↑ ВОВ-60. РПГ-40 — ручная противотанковая граната сист. Пузырёва
- ↑ Пейнтбол, гранта с краской «Лимонка»
- ↑ 1 2 Граната Ф-1
Источники
Wikimedia Foundation. 2010.
dic.academic.ru
Граната Ф-1 | Военное оружие и армии Мира
Ручная граната Ф-1 («лимонка») появилась на вооружении РККА в 1920-е годы. Претерпев ряд изменений, гранаты Ф-1 служат по сию пору.
Получив в наследство от Русской армии большое разнообразие образцов ручных гранат, РККА в 1920-е годы занялась отбором и разработкой образцов для дальнейшего производства. Наиболее подходящим прототипом для оборонительной осколочной ручной гранаты оказалась французская F.1 модели 1915 года.
ОТ F-1 К Ф-1
Французская F.1, однако, имела ненадежный и не слишком удобный запал. Задачу создания нового запала дистанционного действия удалось решить конструктору Ф. В. Ковешникову. Запал его конструкции снабжался ударниковым воспламенительным механизмом с предохранительным рычагом. Сократившееся с 5-7 до 3,5-4,5 секунд время замедления запала уменьшало шансы противника укрыться или отбросить гранату. Чугунная оборонительная граната с запалом Ковешникова была принята на вооружение в 1928 году, причем поначалу это были старые французские гранаты — массовое производство и снаряжение отечественных корпусов наладили только в 1930-е годы. Кроме индекса Ф-1 граната получила прозвище «лимонка». Оно происходит, видимо, от британской гранаты «Лемон» того же 1915 года, с которой корпус F.1 также имеет некоторое сходство. Как и F.1, граната «Лемон» (она же «английская овальная») поставлялась в Россию в годы Первой мировой войны.
Граната Ф-1 получила от Артиллерийского Управления РККА индекс 57-Г-721. В 1939 году инженер Ф. И. Храмеев модернизировал гранату. С изменением способа снаряжения корпус «лимонки» утратил нижнее окно, ранее закрывавшееся чугунной пробкой.
МАССОВЫЙ ВЫПУСК

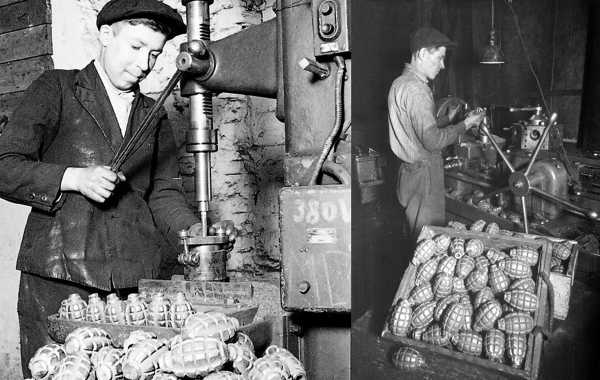

Производство ручных гранат резко расширилось в ходе Великой Отечественной войны с привлечением малых и средних предприятий и в глубоком тылу, и в прифронтовых городах. Так, в Москве ряд заводов делал корпуса гранат Ф-1, запалы к ним изготавливали Московский протезный завод им. Семашко, завод ЭМОС организации слепых. Владимирский патефонный завод. В докладе Первого секретаря МК и МГК ВКП(б) А. С. Щербакова от 6 декабря 1941 года говорилось, в частности: «…В производстве ручных гранат Москва занимает особое место… Тормозной завод и НАТИ не выполнили задания по гранате Ф-1… мы можем резко увеличить производство ручных гранат, особенно лимонок. .. Работа снаряжательных заводов в ноябре лимитировалась недостатком взрывчатки. Поэтому наряду с усилением завоза организовано производство взрывчатки на ряде московских химических заводов». Наращивание производства лимитировалось и недостатком запалов. Это породило ряд новых предложений.
В частности, в том же 1941 году московский инженер Чарушин (в документах именуется также «Чашников») предложил конструкцию терочного запала с использованием недефицитных материалов. Запал Чарушина обеспечивал замедление 3,8-4,6 с, использовался обычное гранатами Ф-1, снаряженными суррогатными взрывчатыми веществами. В блокадном Ленинграде для снаряжения Ф-1 использовали созданные на месте суррогатные ВВ, включая аммиачно-селитряные. Предприятия осажденного Севастополя уже к ноябрю 1941 года в числе других боеприпасов изготовили 50 тыс. гранат Ф-1. В тыловом Кирове и области гранаты Ф-1 делали Кировский агрегатный завод, союзная мастерская №608. Перечень можно продолжать. В 1942 году был принят более простой в изготовлении и обращении универсальный запал УЗРГ системы Е. М. Вицени и А. А. Беднякова.
Ф-1 была приспособлена под этот запал (УЗРГ использовался также с наступательными гранатами РГ-42 и РГД-5).
УСТРОЙСТВО ГРАНАТЫ
Граната Ф-1 состоит из корпуса, разрывного заряда и запала. Корпус с толщиной стенок до 10 мм выполнен из литого чугуна с внешней насечкой. Навинтованное отверстие для запала при хранении закрывалось пластмассовой пробкой (в годы войны использовались и деревянные пробки). Запал УЗРГ включает ударный механизм с предохранительным рычагом и чекой с кольцом и собственно запал, включающий капсюль-воспламенитель, замедлитель и капсюль-детонатор. Ударник заранее взведен. Запал носится отдельно и ввинчивается в отверстие корпуса перед применением. После извлечения чеки ударник удерживается рычагом, прижатым к корпусу ладонью метающего. При броске рычаг отделяется, спущенный ударник разбивает капсюль-воспламенитель, передающий луч огня составу замедлителя. Последний после выгорания инициирует капсюль-детонатор, который и вызывает детонацию разрывного заряда.
С 1955 года ставился модернизированный запал УЗРГМ с малогазовым, более стабильным замедлительным составом (вместо прессованного черного пороха в УЗРГ). Впоследствии запал был еще модернизирован и получил обозначение УЗРГМ-2.
Корпус при разрыве дает 290-300 крупных тяжелых осколков с начальной скоростью около 730 м/с. Приведенная площадь разлета осколков — 75-82 мг. Большой радиус убойного действия осколков и определял характер гранаты как «оборонительной», метаемой из-за укрытия. По мнению специалистов, впрочем, на образование убойных осколков идет только 38-40 % массы корпуса Ф-1, остальное просто распыляется.
ВЕТЕРАН «КАРМАННОЙ АРТИЛЛЕРИИ»
В войсках гранате Ф-1 кроме «лимонки» присвоили также прозвища «Фенюша» и «Фенька». Благодаря массовому производству Ф-1 составляли значительную долю осколочных ручных гранат Красной армии. О масштабах же расходования гранат можно судить по таким цифрам: в боях в Сталинграде с 12 июля по 19 ноября \ 942-го советскими войсками, поданным Главного артиллерийского управления, израсходовано около 2,3 млн ручных гранат, в ходе Курской битвы с 5 июля по 23 августа 1943-го — почти 4 млн, в ходе Берлинской операции с 16 апреля по 9 мая 1945-го — около 3 млн. Без ручных гранат не обходился ни один вид боя. Гранаты имели при себе не только стрелки и автоматчики, но и пулеметчики, снайперы, танкисты, артиллеристы, водители, связисты, саперы, летчики. Экипажи боевых машин учили метать гранаты через верхние люки для поражения противника в мертвом пространстве. Гранаты использовали и в качестве осколочных мин.
Достаточно простая в производстве «лимонка» выпускалась в больших количествах и осталась массовой на долгие годы не только в СССР, но и в ряде других стран.
Оставить эмоциюНравится Тронуло Ха-Ха Ого Печаль Злюсь
8937warfor.me
Ф-1 (граната) — Википедия. Что такое Ф-1 (граната)
Ф-1 (Индекс ГРАУ 57-Г-721); в просторечии — «фенюша»[1]) — ручная противопехотная оборонительная граната. Предназначена для поражения живой силы в оборонительном бою. Из-за значительного радиуса разлёта осколков (до 200 м) метать её можно только из-за укрытия, из бронетранспортёра или из танка[2].
Что же касается наименования «лимонка», то оно появилось в годы Первой мировой войны. Многие считают, что граната получила это название за характерную форму, однако это не соответствует действительности. Дело в том, что та Ф-1, которую мы сегодня привычно называем «лимонкой», — не что иное, как копия французской ручной гранаты образца 1915 года той же марки, только на французском языке — F.1. Однако у такой гранаты был очень несовершенный запал, который подрывал ее при ударе и потому требовал большой осторожности в обращении.
Англичане обзавелись осколочной гранатой — с гладким корпусом и более надежным запалом с чекой —- конструкции капитана Лемона. Название оказалось «говорящим», а поскольку в русской армии применялись гранаты различных систем, но больше всего среди них было французских, то и название «лимонка» перешло к ним, хотя первоначально так называли английские гранаты — однако единого мнения на сегодня не существует.
Первоначально гранаты Ф-1 снаряжались запалом Ф. В. Ковешникова. В дальнейшем взамен запала системы Ковешникова, в 1941 году на снабжение гранаты Ф-1 был принят запал УЗРГ («унифицированный запал к ручным гранатам») советских конструкторов Е. М. Вицени и А. А. Беднякова., после войны он был доработан и служит по сей день под названием УЗРГМ (универсальный запал ручных гранат модернизированный).
История
Французская граната F-1 модели 1915 годаВ 1922 году артиллерийское ведомство РККА взялось за наведение порядка на своих складах. Согласно отчётам артиллерийского комитета на вооружении Красной Армии в то время находились гранаты семнадцати различных типов. Осколочной оборонительной гранаты собственного производства в СССР на тот период не было. Поэтому временно на вооружение была принята граната системы Миллса, запасы которой на складах имелись в большом количестве (200 000 штук по состоянию на сентябрь 1925 года). В крайнем случае, допускалась выдача войскам французских гранат F-1. Дело было в том, что запалы французского образца отличались ненадёжностью. Их картонные корпуса не обеспечивали герметичности и детонационный состав отсыревал, что приводило к массовым отказам гранат, а того хуже и к прострелам, что было чревато взрывом в руках.[3]
В 1925 году Артиллерийский комитет констатировал, что потребность в ручных гранатах РККА удовлетворена всего на 0,5 % (!). Для исправления ситуации Артком 25 июня 1925 года постановил:
- Артиллерийскому Управлению РККА произвести всестороннее испытание существующих образцов ручных гранат, ныне состоящих на вооружении.
- Необходимо внести усовершенствования в гранату образца 1914 года, с целью увеличения её поражающей способности.
- Сконструировать гранату осколочного действия типа Миллс, но более совершенную.
- В ручных гранатах F-1 швейцарские запалы заменить запалами Ковешникова.
В сентябре 1925 года проводились сравнительные испытания гранат основных типов, имеющихся на складах. Основным проверяемым критерием было осколочное поражение гранат. Выводы, сделанные комиссией, звучали следующим образом:
…таким образом, положение вопроса о типах ручных гранат для снабжения РККА в настоящее время представляется следующим: ручная граната образца 1914 года, снаряжённая мелинитом, значительно превосходит своим действием все другие виды гранат и по характеру своего действия является типичным образцом наступательной гранаты; требуется лишь уменьшить число отдельных далеко (свыше 20 шагов) летящих осколков настолько, насколько это позволит состояние техники этого дела. Это усовершенствование предусматривается прилагаемыми «Требованиями о новых образцах ручных гранат». Гранаты Миллса и F-1 при условии снабжения их более совершенными запалами признаются удовлетворительными как оборонительные гранаты, при этом гранаты Миллса несколько сильнее по действию, нежели F-1. Ввиду ограниченных запасов этих двух видов гранат надлежит разработать новый тип оборонительной гранаты, удовлетворяющей новым требованиям…[3]
В 1926 году были проведены испытания гранат F-1 из имеющихся на хранении (на складах в тот момент имелся 1 млн гранат данной системы) с запалом Ковешникова разработки 1920 года. По результатам испытаний конструкция запала была доработана и после войсковых испытаний в 1927 году граната F-1 с запалом Ковешникова под наименованием ручная граната марки Ф-1 с запалом системы Ф. В. Ковешникова в 1928 году была принята на вооружение РККА[3][4][5][6].
Все имевшиеся на складах гранаты были снабжены запалами Ковешникова уже к началу 1930-х годов, а в скором времени в СССР было налажено собственное производство корпусов гранат[3].
В 1939 году инженер Ф. И. Храмеев доработал гранату — корпус лимонки стал несколько проще, утратил нижнее окно[6].
Существует ещё одна версия появления гранаты Ф-1. В 1999 году полковник в отставке Федор Иосифович Храмеев сообщил в интервью журналу «Коммерсантъ Власть», что в 1939 году им была сконструирована граната Ф-1[7].
В феврале 1939 года я получил задание на разработку оборонительной гранаты… в Москве я видел альбом, выпущенный российским Генштабом в 1916 году, где были представлены изображения всех применявшихся в первую мировую войну гранат. Немецкие и французские были рифлёные, яйцеобразной формы. Особенно мне понравилась французская F-1. Она точно соответствовала полученному заданию: удобная в бросании, безопасный запал, достаточное количество осколков. В альбоме был только рисунок. Я разработал все рабочие чертежи. Пришлось помучиться. Заменил простой чугун, из которого была сделана F-1, на сталистый — для увеличения убойной силы осколков.
Как сообщил в интервью Ф. И. Храмеев, предварительные испытания гранаты были минимальны, было изготовлено всего 10 опытных образцов, которые были вскоре испытаны, а затем конструкция была запущена в серийное производство:
— Была создана какая-то приёмная комиссия?
— Да нет! Опять же я один. Дал мне начальник завода майор Будкин бричку-пароконку и послал на наш полигон. Бросаю гранаты одну за другой в овраг. И на тебе — девять взорвались, а одна — нет. Возвращаюсь, докладываю. Будкин на меня с криком: мол, секретный образец без присмотра оставил! Еду обратно, снова один.
— Боязно было?
— Не без того. Лёг я на край оврага, увидел, где граната в глине лежит. Взял длинную проволоку, сделал на конце петлю и аккуратно зацепил ею гранату. Подёргал. Не взорвалась. Оказалось, запал подвёл. Так и вытащил её, разрядил, привез, зашёл к Будкину и положил ему на стол. Он заорал и из кабинета выскочил пулей. А дальше мы передали чертежи в Главное артиллерийское управление (ГАУ), и гранату пустили в массовое производство. Без всяких опытных серий[7].
В 1942—43 годах запал Ковешникова заменили стандартным унифицированным запалом УЗРГ; после окончания Великой Отечественной войны запал был усовершенствован, повышена надёжность срабатывания и он получил обозначение УЗРГМ.[3]
Конструкция
Граната Ф-1 с запалом УЗРГ (учебный образец) Граната Ф-1 с запалом УЗРГ (учебный образец) Принципиальная схема гранаты Ф-1 с запалом УЗРГ Принципиальная схема устройства запала УЗРГГраната Ф-1 обладает следующими тактико-техническими характеристиками:
- Общий вес: 600 граммов
- Вес ВВ: 60 граммов
- Дальность броска: 50—60 м
- Расчетный радиус поражения: осколками — 50-40 м; ударной волной (70—80 кПа) — менее 0,5 м.
- Безопасное расстояние — 200 м[8].
- Время замедления запала: 3,2—4,2 сек[9][10].
- Количество осколков до 300 штук[11].
Граната Ф-1 относится к ручным противопехотным осколочным оборонительным гранатам дистанционного действия. Конструкция её оказалось настолько удачной, что без принципиальных изменений просуществовала до настоящего времени. Несколько изменялась и дорабатывалась с целью повышения надёжности эксплуатирования конструкция запала.
- Ручная — доставляется к цели за счёт броска рукой солдата.
- Противопехотная — предназначена для поражения живой силы противника.
- Осколочная — поражение производится преимущественно с помощью осколков металлического корпуса гранаты.
- Оборонительная — радиус разлёта осколков превышает среднюю дальность броска гранаты с помощью мышечной силы бойца, что обуславливает необходимость броска гранаты из укрытия во избежание поражения осколками своей же гранаты.
- Дистанционного действия — подрыв гранаты происходит через некоторое время после броска (3,2…4,2 сек.)[9].
Подобно большинству противопехотных гранат, Ф-1 состоит из 3-х основных частей[12].
- Запал. Граната имеет универсальный запал УЗРГМ (или УЗРГ), подходящий также к гранатам РГ-42, РГД-5. Запал УЗРГМ отличается от УЗРГ изменениями в форме спусковой скобы и конструкции ударника, позволившими снизить частоту отказов оружия.
- Взрывчатое вещество. Заряд взрывчатого вещества — 60 г тротила. Возможно снаряжение тринитрофенолом. Такие гранаты имеют увеличенную поражающую способность, но и срок хранения на складах жёстко ограничен, по истечению граната представляет собой значительную опасность. Шашка ВВ изолируется от металла корпуса лаком, парафином или бумагой. Известны случаи снаряжения гранат пироксилиновыми смесями.
- Металлическая оболочка. Внешне граната имеет овальный ребристый корпус из сталистого чугуна, профиль напоминает букву «Ж». Корпус — сложная отливка, льётся в землю, возможно и кокильное литьё (отсюда и форма). Изначально оребрение создавалось для образования при взрыве осколков определённого размера и массы, также оребрение выполняет эргономическую функцию, способствуя лучшему удержанию гранаты в руке. Впоследствии некоторыми исследователями были высказаны сомнения в эффективности подобной системы формирования осколков (чугун дробится на мелкие осколки независимо от формы корпуса). Нарезка корпуса облегчает привязывание гранаты к колышку. Общий вес гранаты с запалом — 600 граммов.
В состав запала УЗРГ входят, помимо непосредственно корпуса, следующие элементы:
- Предохранительная чека, представляющая собой кольцо с двумя отрезками проволоки, которые, проходя через отверстия в корпусе запала, закрепляются разгибанием в отверстии с противоположной стороны запала и защищают чеку от случайного выпадения. При этом чека блокирует ударник, не давая ему ударить по капсюль-воспламенителю.
- Ударник представляет собой металлический стержень, заострённый со стороны, направленной на капсюль, и имеющий выступ с противоположной стороны, которым он держится за спусковой рычаг. Также к бойку крепится ударная пружина, обеспечивающая его удар по капсюлю.
- Спусковой рычаг — изогнутая металлическая пластина, которая после удаления предохранительной чеки блокирует боёк в исходном положении. После того, как граната брошена, спусковая скоба выталкивается давлением пружины бойка, и тот бьёт по капсюлю, активируя его. То есть гранату с выдернутой предохранительной чекой можно держать перед броском неопределённо долго. Данная особенность позволяла сократить дистанцию замедления до минимума и практически исключить обратный переброс гранаты противником в отличие, например, от германских образцов с тёрочным запалом.
- Капсюль-воспламенитель поджигает замедлитель.
- Замедлитель передаёт за определённое время форс пламени от капсюля-воспламенителя к капсюлю-детонатору и создаёт временной интервал между началом броска (момент высвобождения ударника) и подрывом гранаты. В то же время в отличие от гранат с ударным взрывателем, граната весьма безопасна в производстве и хранении, поставляется заводами в готовом к бою состоянии, чем выгодно отличается от последних, снаряжаемых обычно в войсковых мастерских.
- Детонирующая смесь капсюля-детонатора подрывает взрывчатое вещество гранаты[9].
Использование
Для применения гранаты необходимо разогнуть усики предохранительной чеки, взять гранату в правую руку так, чтобы пальцы прижимали рычаг к корпусу. Перед метанием гранаты, продев указательный палец левой руки в кольцо чеки, выдернуть её. Опытные инструкторы утверждают, что левша без проблем может держать и метать гранату левой, а чеку выдёргивать правой. Граната может продолжать оставаться в руке сколько угодно долго, пока не отпущен рычаг, ударник запала не может разбить капсюль (в принципе, если потребность в броске гранаты отпала, а чека не выброшена, её можно (не отпуская рычаг!) вставить обратно; после загибания усиков чеки граната пригодна к нормальному хранению).[источник не указан 320 дней] После выбора момента броска и цели — бросить в цель гранату. В этот момент рычаг под воздействием пружины ударника повернётся, освобождая ударник, и отлетит в сторону. Ударник наколет капсюль и через 3,2 — 4,2 секунды произойдёт взрыв.
Граната предназначена для поражения живой силы и небронированной техники. Поражающими факторами являются непосредственное фугасное действие взрывчатки и осколки, формирующиеся при разрушении металлической оболочки гранаты[9][13].
Маркировка и хранение
Боевая граната окрашивается в зелёный цвет (от хаки до тёмно-зелёного). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет.
Гранаты Ф-1 упаковываются в деревянные ящики по 20 штук. Запалы УЗРГМ хранятся в этом же ящике отдельно в двух металлических герметично запаянных банках (по 10 штук в банке). Вес ящика — 20 кг. Ящик комплектуется консервным ножом, предназначенным для открытия банки с запалами. Гранаты снаряжаются запалами непосредственно перед боем, при переводе из боевого положения запал изымается из гранаты и хранится отдельно.
Целью упаковки запалов в герметичную тару является обеспечение максимальной сохранности в течение всего времени хранения, предотвращение коррозии и окисления компонентов детонирующей смеси.
Боевое применение
Тактические особенности боевого применения
В условиях открытой местности эффективная дальность поражения противника при взрыве гранаты непосредственно фугасным действием боеприпаса составляет 3-5 метров. Радиус сплошного поражения живой силы осколками — 7 метров. Шансы на поражение осколками гранаты сохраняются на дистанции до 200 метров, но это утверждение верно только для крупных фрагментов гранаты. Как правило, это элементы запала, реже — фрагменты днища гранаты; основная часть чугунного корпуса (более 60 %) при взрыве распыляется на мелкие неопасные осколки[14]. Чем более крупным является осколок, тем выше его потенциальная дальность поражения. Начальная скорость осколков гранаты составляет 700-720 метров в секунду; масса осколков в среднем 1-2 грамма, хотя встречаются как более крупные, так и более мелкие[13].
Особенности поражающих факторов гранат закономерно определяют области применения в современных конфликтах. Наибольшим эффектом гранаты обладают в помещениях и замкнутых пространствах. Это связано со следующими факторами. Во-первых, в относительно небольшом помещении, размерами до 30 метров, всё пространство находится в зоне поражения осколков, также осколки могут рикошетить от стен, потолка и пола, что опять же увеличивает шансы поражения противника, даже если он находится в укрытии. Во-вторых, фугасное действие гранаты в замкнутом помещении многократно усиливается, вызывая контузии, баротравму, дезориентируя противника, что позволяет, воспользовавшись моментом, проникнуть в помещение и воспользоваться другим оружием для его уничтожения[9][13].
Граната Ф-1 более эффективна по сравнению с наступательными гранатами при штурме замкнутых пространств и помещений, из-за более высокой массы она даёт большее количество осколков и обладает более выраженным фугасным действием, всё это позволяет с большей вероятностью выводить противника из строя[9][13].
Тактические особенности диверсионного применения
Также гранаты Ф-1 часто используются при постановке растяжек, это обусловлено количеством осколков, повышающим шансы на поражение противника, и надёжным запалом, которому не повредит длительное нахождение в неблагоприятных условиях перед тем, как ловушка сработает. Комбинация из 2-х гранат Ф-1 создаёт растяжку, обладающую ещё и некоторыми противосапёрными свойствами — она взрывается при перерезании тросика (проволоки).
В спецподразделениях запалы гранат Ф-1 «дорабатывают», перед установкой в качестве растяжки спиливают детонирующий заряд и убирают фитиль-замедлитель. Также можно снарядить гранату минным взрывателем мгновенного действия, подходящим по размерам. Тем самым добиваются практически мгновенного взрыва и лишают противника 3—4-х секунд на спасение.
Применение в военных конфликтах
В начале Второй мировой войны корпуса гранат снаряжали вместо тротила имевшимися под рукой взрывчатыми веществами; поисковики находят в районе Санкт-Петербурга гранаты, снаряженные дымным порохом. Граната с такой начинкой вполне эффективна, хотя и менее надёжна.
Во время Великой Отечественной войны Ф-1 широко применялась на всех фронтах[15].
В конце 1930-х и в начале 1940-х годов тактические наставления для пехотных частей рекомендовали Ф-1 в том числе и в качестве противотанкового средства. Несколько гранат плотно увязывались в мешок так, чтобы детонатор одной из них оставался снаружи, мешок бросался под гусеницы или колёса вражеской бронетехники с целью вывода из строя ходовой части. Впоследствии данный метод не получил широкого распространения из-за своей относительно низкой эффективности[16].
Состоит на вооружении
Граната Ф-1 состоит на вооружении во всех армиях стран СНГ, также она получила широкое распространение в странах Африки и Латинской Америки. Также существуют болгарская, китайская и иранская копии.
Ф-1 в кино и явные несоответствия действительности
В боевиках можно часто увидеть гранаты, подвешенные за кольцо предохранительной чеки на поясе или жилете. В реальности здравомыслящий человек так поступать не будет: во время боя приходится передвигаться по пересечённой местности, где высок риск зацепиться чем-нибудь за гранату и выдернуть из неё предохранительную чеку. После этого граната вполне закономерно взорвётся, скорее всего уничтожив бойца или как минимум демаскировав его. Во время боя гранаты находятся в гранатном подсумке или разгрузочном жилете, а при их отсутствии — в карманах одежды[12].
В художественных фильмах часто можно увидеть главного героя, эффектно выдёргивающего чеку гранаты зубами. В реальности в большинстве случаев подобное действие приведёт к потере зубов. Это связано с тем, что для удаления предохранительной чеки требуется значительное физическое усилие: это сделано намеренно для предотвращения случайных подрывов гранат[12].
Также во многих фильмах можно увидеть, как граната, падающая в группу людей, разбрасывает их в разные стороны, убивая большую их часть. На практике это далеко не так. При подрыве гранаты не образуется мощной взрывной волны: действительно, люди, находящиеся в радиусе 2-3 метров от места подрыва, получают баротравмы, контузии, зачастую они падают на землю, но никого не отбрасывает от места взрыва на десяток метров. Осколки же поражают только непосредственно близко стоящих к месту подрыва. Обладая небольшой массой и низкой проникающей способностью, подавляющее большинство осколков не способно пробить тело человека насквозь. На этом и основан принцип спасения товарищей путём накрытия гранаты своим телом[9][12].
В некоторых фильмах и многих иллюстрациях граната Ф-1 — чёрного цвета, что создает мнение о стандартности чёрной окраски гранаты. На самом же деле чёрная окраска означает что граната учебная или является муляжом, боевые гранаты окрашены в зелёный цвет.
Обучение бойцов
При поражении осколками гранаты велика доля случайности: так, в некоторых случаях подрыв гранаты в непосредственной близости от бойца может только оглушить его; однако известны случаи, когда одиночный осколок гранаты поражал бойца, находящегося в укрытии на дистанции 70-80 метров от места подрыва гранаты[9].
Для новобранцев метание гранаты часто представляет психологическую проблему: основываясь на представлениях, полученных из боевиков, они считают гранату оружием чудовищной разрушительной силы и испытывают панический страх, что приводит к глупым и абсурдным действиям, которые действительно могут представлять угрозу их жизни. Так, например, они могут метнуть вместо гранаты чеку, а гранату оставить в окопе; уронить активированную гранату себе под ноги и, будучи парализованными страхом, стоять, дожидаясь взрыва, вместо того, чтобы отбежать и залечь. Также важно соблюдать технику безопасности при метании гранат в зимнее время: граната при броске может зацепиться за торчащие части одежды и полететь в опасном для бойца направлении, или даже закатиться в рукав[9].
Оценка проекта
В целом, данный образец противопехотной гранаты следует считать удачным. Ф-1 прошла проверку временем, имеет простое, надёжное устройство, технологична и проста в изготовлении, эффективно справляется с поставленными перед данным типом оружия задачами. Закономерно, что недостатки проекта вытекают из его достоинств.
Достоинства
Благодаря своей простой и надёжной конструкции граната Ф-1 состоит на вооружении уже около 70 лет без существенных изменений и, вероятно, ещё долго не будет снята с вооружения. Достоинства, обеспечивающие такой долгий срок службы, следующие:[17]
- Корпус естественного дробления, из которого успешно формируются поражающие элементы даже при повреждениях металлической рубашки.
- Дистанционный запал обладает относительно простой конструкцией и отличается высокой надёжностью.
- Цельнометаллический монолитный корпус прост в изготовлении и может быть изготовлен практически на любом промышленном предприятии, даже не специализированном. Материал корпуса — сталистый чугун — очень дёшев.
- Простота внутренней конструкции позволяет в условиях войны использовать вместо штатного тротила любую имеющуюся в распоряжении взрывчатку.
- Мощь взрыва данной гранаты такова, что, будучи брошенной в колодец, буквально «выбрасывает» все находящиеся в нём предметы, включая воду. Это свойство полезно при штурмах различных шахт и тоннелей среднего диаметра. Если скрывающегося за поворотом, углом или иным препятствием на дистанции ближе 30 метров от взрыва противника не заденут осколки, то его почти гарантированно убьёт резким пневматическим ударом, вызванным взрывной волной[18]. Атакующему при этом запрещено находиться в туннеле, так как он сам может пострадать.
- Дистанционное действие подрыва позволяет забрасывать гранату к противнику, используя отскок от стен, потолка и прочего.
Недостатки
Недостатки данной гранаты обусловлены преимущественно устареванием её конструкции, а не недочётами при конструировании. К ним относятся:[17]
- Низкая эффективность образования осколков при дроблении корпуса. Большая часть массы корпуса (до 60 %) образует слишком мелкие неубойные осколки. В то же время, часто образуется и несколько слишком крупных осколков, повышающих опасную дистанцию и снижающих число осколков оптимального размера. Рифление корпуса, имеющее, в общем, случайный характер, не может обеспечить формирование осколков удовлетворительной формы и оптимальное распределение их по массе (сама идея формирования осколков предсказуемого размера за счёт рифления корпуса оказалась не совсем верной).
- Дистанционный запал не приводит к взрыву при попадании в цель, а срабатывает через некоторое время (это свойство любого дистанционного запала, а не только УЗРГ).
- Граната относительно тяжёлая, что несколько снижает предельную дальность броска.
См. также
Примечания
- ↑ Вернидуб И. И. Ручные гранаты — «карманная» артиллерия пехоты // Боеприпасы победы. Очерки. — Москва: ЦНИИНТИКПК, 1998. — С. 95. — 200 с.
- ↑ Наставление по стрелковому делу. Ручные гранаты. — М.:Военное издательство Министерства обороны СССР. 1965 — 65, стр.15
- ↑ 1 2 3 4 5 Б. В. Прибылов, Е. Н. Кравченко. Ручные и ружейные гранаты. — М.: «Арктика 4Д», 2008. — 776
- ↑ Краткое описание устройства и применения ручных гранат марки Ф-1 с запалом системы Ф. В. Ковешникова. Артиллерийское Управление РККА. М. 1937 г.
- ↑ А. А. Благонравов, М. В. Гуревич. Боеприпасы стрелкового вооружения. Патроны, ручные и ружейные гранаты. Их устройство. Л.: Издание военно-технической академии РККА имени тов. Дзержинского, 1932 г., стр. 159
- ↑ 1 2 Федосеев С. Л. Метательные снаряды советской пехоты. Военно-промышленный курьер. Выпуск № 39 (355) за 6 октября 2010 г.
- ↑ 1 2 Журнал Коммерсантъ Власть. № 47(348) от 30 ноября 1999 года
- ↑ Очень часто при описании этого типа боеприпасов указывается расстояние 200 м. Теоретически осколки гранаты могут улететь на такое расстояние, однако вероятность попадания этих осколков в цель стремится к нулю. Скорее всего, под дистанцией в 200 м понимается расстояние, на котором должен находиться наблюдатель для того, чтобы ни при каких условиях не получить ранение. В реальности о более-менее гарантированном поражении стоящего в рост человека можно говорить на дистанции не более 5—10 метров. На дистанциях более 50 м поражение человека крайне маловероятно
- ↑ 1 2 3 4 5 6 7 8 9 Анатомия армии. Веремеев Ю. Советская оборонительная граната Ф-1
- ↑ Граната ручная противопехотная Ф-1
- ↑ Опасными считаются осколки массой не менее 2 грамм. Осколки меньшей массы, даже обладая большой скоростью, не в состоянии причинить сколь нибудь значительных повреждений. Таким образом, теоретически одна граната массой 540 г (масса заряда взрывчатого вещества 60 г) при идеальных условиях может дать до 270 осколков, обладающих убойным действием. В реальности количество и масса осколков колеблются в очень больших пределах, и число убойных осколков не превышает 150—200. В случае, если граната взрывается на земле, число убойных осколков уменьшается примерно вдвое, так как осколки, уходящие в нижнюю полусферу, не представляют опасности
- ↑ 1 2 3 4 ЛКИ. Ручные гранаты.
- ↑ 1 2 3 4 Анатомия армии. Веремеев Ю. Гранатная Арифметика
- ↑ Журнал «Оружие» № 8 за 1999 г., статья «Подготовить гранаты»
- ↑ Журнал «Братишка». Граната для войскового разведчика
- ↑ ВОВ-60. РПГ-40 — ручная противотанковая граната сист. Пузырёва
- ↑ 1 2 Граната Ф-1 Архивировано 24 февраля 2007 года.
- ↑ Какова специфика взрыва в метро?
Литература
- Шунков В. Н. Оружие пехоты 1939—1945. — Минск: Харвест, 1999. — 624 с. — ISBN 985-433-803-7.
- Описание ручной гранаты Ф.1 с запалом Ковешникова.. — М.: Издание Артиллерийского управления РККА., 1931. — 16 с.
- А. А. Благонравов, М. В. Гуревич. Боеприпасы стрелкового вооружения. Патроны, ручные и ружейные гранаты. Их устройство.. — Л.: Издание военно-технической академии РККА имени тов. Дзержинского., 1932. — 210 с. — 1000 экз.
- Краткое описание устройства и применения ручных гранат марки Ф-1 с запалом системы Ф. В. Ковешникова.. — М.: Артиллерийское Управление РККА., 1937. — 6 с.
- Б. В. Прибылов, Е. Н. Кравченко. Ручные и ружейные гранаты.. — М.: «Арктика 4Д», 2008. — 776 с. — 3000 экз. — ISBN 978-5-902835-04-2.
- Наставление по стрелковому делу (НСД-38). Ручные гранаты.. — М.: Государственное военное издательство Наркомата обороны Союза ССР., 1939. — 47 с.
- Наставление по стрелковому делу. Ручные гранаты. / Под наблюдением Козлова Д. И.. — М.: Военное издательство Министерства обороны СССР., 1965. — 65 с.
Ссылки
Револьверы | |
---|---|
Пистолеты | |
Пистолеты-пулемёты | |
Автоматы Калашникова | |
Прочие автоматы | |
Винтовки и карабины | |
Снайперские винтовки | |
Пулемёты | |
Гранатомёты и реактивные гранаты | |
Огнемёты и штурмовые гранаты | |
ПТРК | |
ПЗРК | |
Ружья | |
Ручные гранаты | |
Оружейные патроны |
|
Курсивом выделены экспериментальные (не принятые на вооружение) образцы |
wiki.sc
Почему гранату Ф-1 называют «лимонкой»?
Я сегодня узнал для себя две вещи, которые до этого представлял совсем иначе. «Лимонка» — это не потому, что похожа на лимон. «Лимонка» разделена на квадратики не для того, чтобы лучше разделяться на осколки. Хотите знать как там все на самом деле по этим вопросам?
В 1922 году артиллерийское ведомство РККА взялось за наведение порядка на своих складах. Согласно отчётам артиллерийского комитета на вооружении Красной Армии в то время находились гранаты семнадцати различных типов. Осколочной оборонительной гранаты собственного производства в СССР на тот период не было. Поэтому временно на вооружение была принята граната системы Миллса, запасы которой на складах имелись в большом количестве (200 000 шт. по состоянию на сентябрь 1925 года). В крайнем случае, допускалась выдача войскам французских гранат F-1. Дело было в том, что запалы французского образца отличались ненадёжностью. Их картонные корпуса не обеспечивали герметичности и детонационный состав отсыревал, что приводило к массовым отказам гранат, а того хуже и к прострелам, что было чревато взрывом в руках.В 1925 году Артиллерийский комитет констатировал, что потребность в ручных гранатах РККА удовлетворена всего на 0,5 % (!). Для исправления ситуации Артком 25 июня 1925 года постановил:
Артиллерийскому Управлению РККА произвести всестороннее испытание существующих образцов ручных гранат ныне состоящих на вооружении.
Необходимо внести усовершенствования в гранату образца 1914 года, с целью увеличения её поражающей способности.
Сконструировать гранату осколочного действия типа Миллс, но более совершенную.
В ручных гранатах F-1 швейцарские запалы заменить запалами Ковешникова.
В сентябре 1925 года проводились сравнительные испытания гранат основных типов, имеющихся на складах. Основным проверяемым критерием было осколочное поражение гранат. Выводы, сделанные комиссией звучали следующим образом:
…таким образом, положение вопроса о типах ручных гранат для снабжения РК КА в настоящее время представляется следующим: ручная граната образца 1914 года снаряжённая мелинитом, значительно превосходит своим действием все другие виды гранат и по характеру своего действия является типичным образцом наступательной гранаты; требуется лишь уменьшить число отдельных далеко (свыше 20 шагов) летящих осколков настолько, насколько это позволит состояние техники этого дела. Это усовершенствование предусматривается прилагаемыми «Требованиями о новых образцов ручных гранат». Гранаты Миллса и F-1 при условии снабжения их более совершенными запалами признаются удовлетворительными как оборонительные гранаты, при этом гранаты Миллса несколько сильнее по действию нежели F-1. В виду ограниченных запасов этих двух видов гранат надлежит разработать новый тип оборонительной гранаты, удовлетворяющей новым требованиям…
В 1926 году были проведены испытания гранат F-1 из имеющихся на хранении (на складах в тот момент имелся 1 млн гранат данной системы) с запалом Ковешникова разработки 1920 года. По результатам испытаний конструкция запала была доработана и после войсковых испытаний в 1927 году граната F-1 с запалом Ковешникова под наименованием ручная граната марки Ф-1 с запалом системы Ф. В. Ковешникова в 1928 году была принята на вооружение РККА.
Все имевшиеся на складах гранаты были снабжены запалами Ковешникова уже к началу 1930-х годов, а в скором времени в СССР было налажено собственное производство корпусов гранат.
В 1939 году инженер Ф. И. Храмеев доработал гранату — корпус лимонки стал несколько проще, утратил нижнее окно.
Существует ещё одна версия появления гранаты Ф-1. В 1999 году полковник в отставке Федор Иосифович Храмеев сообщил в интервью журналу «Коммерсантъ Власть», что 1939 году им была сконструирована граната Ф-1.
В феврале 1939 года я получил задание на разработку оборонительной гранаты… в Москве я видел альбом, выпущенный российским Генштабом в 1916 году, где были представлены изображения всех применявшихся в первую мировую войну гранат. Немецкие и французские были рифлёные, яйцеобразной формы. Особенно мне понравилась французская F-1. Она точно соответствовала полученному заданию: удобная в бросании, безопасный запал, достаточное количество осколков. В альбоме был только рисунок. Я разработал все рабочие чертежи. Пришлось помучиться. Заменил простой чугун, из которого была сделана F-1, на сталистый — для увеличения убойной силы осколков.
Вот интересная история:
Как сообщил в интервью Ф. И. Храмеев, предварительные испытания гранаты были минимальны, было изготовлено всего 10 опытных образцов, которые были вскоре испытаны, а затем конструкция была запущена в серийное производство:
— Была создана какая-то приёмная комиссия?
— Да нет! Опять же я один. Дал мне начальник завода майор Будкин бричку-пароконку и послал на наш полигон. Бросаю гранаты одну за другой в овраг. И на тебе — девять взорвались, а одна — нет. Возвращаюсь, докладываю. Будкин на меня с криком: мол, секретный образец без присмотра оставил! Еду обратно, снова один.
— Боязно было?
— Не без того. Лёг я на край оврага, увидел, где граната в глине лежит. Взял длинную проволоку, сделал на конце петлю и аккуратно зацепил ею гранату. Подёргал. Не взорвалась. Оказалось, запал подвёл. Так и вытащил её, разрядил, привез, зашёл к Будкину и положил ему на стол. Он заорал и из кабинета выскочил пулей. А дальше мы передали чертежи в Главное артиллерийское управление (ГАУ), и гранату пустили в массовое производство. Без всяких опытных серий
В России, Германии и Польше ее называли «лимонкой» , во Франции и в Англии — «ананасовкой» , в Балканских странах — «черепахой».
Так как граната была разработана на основе французской осколочной гранаты F-1 модели 1915 г. (не путать с современной моделью F1 с пластиковым корпусом и полуготовыми осколками) и английской гранаты системы Лемона (Эдуард Кент-Лемон (Edward Kent-Lemon)) с терочным запалом , поставлявшихся в Россию в годы первой мировой войны. Отсюда — обозначение Ф-1 и прозвище «лимонка» .
В войсках граната кроме «лимонки» была прозвана также «фенюшей». С появлением винтовочных наствольных и подствольных гранатометов искусство боя ручными гранатами стало забываться. А зря. Действие по цели малоосколочных подствольных гранат не идет ни в какое сравнение с работой ручной осколочной гранаты Ф-1, известной и военным, и гражданскому населению под кодовым названием «лимонка» . С незначительными конструкционными изменениями эта граната производится в разных странах мира уже 80 лет. «Лимонка» является наиболее могущественной из всех ручных гранат по убойному действию осколков и самой удобной в обращении.
Ребра на ее корпусе — черепахе — существуют cовсем не для разделения на осколки, как принято думать, а для «ухватываемости» в ладони, для удобства удержания и возможности привязки к чему-либо при постановке на растяжку в качестве мины. Корпус гранаты Ф-1 отлит из так называемого «сухого» чугуна, который при взрыве бризантного (дроблящего) заряда раскалывается на осколки размером от горошины до спичечной головки, неправильной рваной формы с рваными острыми краями. Всего таких осколков образуется до четырехсот!. Форма корпуса выбрана именно такой не только для удобства удержания. До сих пор никто не может объяснить почему, но при взрыве «лимонки» на поверхности земли разлет осколков происходит преимущественно в стороны и очень мало — вверх. При этом трава «выкашивается» полностью в радиусе 3 м от места взрыва, сплошное поражение ростовой цели обеспечивается в радиусе 5 м, на дистанции 10 м ростовая цель поражается 5—7 осколками, в 15м — двумя-тремя.
Диаметр — 55 мм
Высота корпуса — 86 мм
Высота с запалом — 117 мм
Масса гранаты — 0,6 кг
Масса ВВ — 0,06-0,09 кг
Время замедления — 3,2-4,2 сек
Радиус сплошного поражения — 10 м
Конструкция гранаты оказалась настолько хорошей, что она до сих пор выпускается и находится на вооружении многих стран. Доказательством того, что Ф-1 является высококачественным оружием, может служить и то, что ее взяли в качестве прототипа китайские «умельцы», став выпускать подделку в свойственной им форме. А это, как известно, лучший знак качества. Кроме того, Ф-1 выпускают и в Иране, также полностью скопировав советский образец.
Во время Великой Отечественной Ф-1 стала основной противопехотной гранатой, применяемой во всех родах войск. Несмотря на то, что она считается гранатой осколочного действия, Ф-1 использовали и для подрыва танков, складывая несколько гранат в один мешок и подбрасывая его под гусеницу.
Еще одним свойством «лимонки» можно назвать ее способность использования в качестве мины-растяжки. Ф-1 легко установить, натянув проволоку-растяжку, тем самым отпадала необходимость носить с собой специальные мины, а это, особенно для диверсионных групп, имело большое значение.
Известность Ф-1 добавило и кино. Эта граната является обязательным атрибутом любого «киношного» боя. Но режиссеры, используя в кадре Ф-1, не очень задумывались о реалистичности показываемого в фильмах, поэтому определенные киноляпы стали восприниматься как реальные факты, хотя таковыми не являлись.
Например, очень часто можно видеть, как «лимонки» носят на поясе или на груди, обвешавшись ими. Но при перемещении по пересеченной местности велика вероятность за что-то зацепиться и вызвать непроизвольный подрыв. Поэтому гранату носили или в подсумке или в карманах, но никогда — в открытую. Кроме того, часто чеку в кадре вырывают зубами. В жизни так сделать не выйдет, потому что усилие, необходимое для срыва чеки нужно приложить значительное.
Стала «лимонка» и самым популярным оружием в лихие 90-е. Очень многие группировки использовали ее наряду с автоматом Калашникова как основную ударную силу при бандитских разборках.
Ф-1 еще раз доказала пословицу «Все гениальное – просто». Ведь, существуя уже более 70 лет, граната еще долго останется на вооружении.
mensby.com
На смену легендарной гранаты Ф-1
После войны делались многократные попытки улучшить конструкцию ручных гранат, однако, после всех попыток, на вооружении армии все еще стоит знаменитая «фенька» Ф-1.
Ручные гранаты за прошедшие сто лет стали одним из наиболее распространенных видов вооружения пехоты, они применялись во всех войнах, больших и малых. Первое массовое применение ручных гранат, по всей видимости, относится к Русско-японской войне, а во время Первой мировой войны были разработаны и пущены в широкое производство многие типы гранат, в том числе и такие, которые и до сего дня стоят на вооружений. Среди таких долгожителей можно назвать знаменитую гранату F-1/Ф-1, разработанную в 1915 году во Франции, а потом принятую на вооружение Красной Армии. Во Вторую мировую войну производство ручных гранат в СССР достигло 138 млн. штук, а в Германии — 136 млн. штук. Расход гранат мог достигать десятков тысяч штук в день.Ручные гранаты на войне стали своего рода «карманной артиллерией» пехоты. С ее помощью можно было штурмовать окопы, огневые точки, здания, уничтожать небронированную и легкобронированную технику, ставить в качестве противопехотной мины, отбиваться от наступающего противника. Последущие вооруженные конфликты сильно обогатили арсенал тактических приемов использования гранат, так что теперь применение гранат стало целой наукой, существенно расширяющей боевые возможности пехотинца.
После войны делались многократные попытки улучшить конструкцию ручных гранат, однако, после всех попыток, и даже после появления ручных и подствольных гранатометов, на вооружении российской армии все еще стоит знаменитая «фенька» Ф-1.
Причины долгожительства «феньки»
В этом месте стоит задуматься о причинах феноменального долгожительства Ф-1, воюющей уже сто лет кряду. Ее не смогли вытеснить ни более совершенные гранаты (например РГН и РГО), ни удачная военная разработка РГ-42. Первая причина состоит в простоте конструкции. Ф-1 состоит из трех частей: корпуса из сталистого чугуна, заряда тротила и взрывателя УЗРГМ. Отливка корпуса из чугуна не требует полуфабрикатов (в отличие от РГ-42, для производства которых требовался листовой прокат), может осуществляться на любом предприятии, где есть литейная мастерская. Для сравнения, гранаты РГН и РГО — это технологический шедевр, который требует точной штамповки полусфер (двух алюминиевых у РГН и четырех стальных у РГО), изготовления и сборки сложного по устройству ударно-дистанционного взрывателя. Применение полуфабрикатов и гораздо более сложные производственные операции не позволяли производить массовой серией эти типы гранат даже в рамках мощного советского ВПК. Вторая причина долгожительства Ф-1 состоит в том, что при наименьшем среди всех типов гранат заряде — 60 граммов тротила, она обеспечивает поражение осколками в радиусе 7 метров, а фугасным действием в радиусе 3-5 метров. РГН добивается того же эффекта при заряде взрывчатки 114 граммов. Ничего удивительного: менее хрупкие, чем чугун, сталь и алюминий, в ручных гранатах показывают куда меньшую эффективность. Есть еще и другие причины популярности Ф-1, состоящие в эргономичности гранаты, удобстве для броска, возможности использовать гранату в рукопашной схватке в качестве ударного предмета, ну и привычке к использованию гранат именно этого типа.
Таким образом, можно сказать, что причина столь долгого срока военной службы Ф-1 состоит в технологических и военно-хозяйственных моментах: более простая технология изготовления, отсутствие необходимости в полуфабрикатах, хрупкий материал, дающий хорошие осколки, меньший заряд взрывчатки. Для военной экономики все это очень существенно.
Можно сделать интересное наблюдение, что послевоенные попытки усовершенствовать ручную гранату явно шли по неверному пути. Выбор материала с гораздо меньшей хрупкостью, чем чугун, существенно ухудшил тактико-технические характеристики гранат. Это ухудшение не компенсировалось ни более легким весом гранат (РГН весит 310 граммов против 600 граммов Ф-1), ни более совершенным взрывателем. Не говоря уже о значительно более сложной технологии изготовления.
Но это не значит, что ручную гранату нельзя усовершенствовать. Можно. Усовершенствованная граната должна быть еще проще и технологичнее, чем Ф-1, а также иметь более широкие тактические возможности.
Технологические и мобилизационные новшества
Первым делом — материал корпуса гранаты. Это должен быть хрупкий, легко дробящийся материал. Первый кандидат на роль — тот же самый сталистый чугун, испытанный войнами материал для производства боеприпасов. Однако, есть и другие материалы. Например, фенопласты (смесь фенол-формальдегидной смолы с наполнителями), которые могут быть значительно более хрупкими, чем чугун (2-6 кДж/м2, при том же показателе для чугуна 80-100 кДж/м2), а могут иметь сопоставимую с ним хрупкость. Подобрав наполнитель, можно получить смолу прекрасной хрупкости, но при этом с хорошей твердостью, что важно для получения осколков. Осколки по весу будут сопоставимы с чугунными осколками, а кроме того, поэкспериментировав с наполнителями и структурой пластмассы, можно добиться образования большого количества крупных осколков. Сталь и алюминий не слишком подходят для гранат.
Технологичность изготовления зависит от конструкции самой гранаты. Сами по себе схему можно взять от Ф-1: корпус, заряд и взрыватель УЗРГМ. Однако, литье корпуса Ф-1 имеет свои недостатки, связанные со свойствами чугуна, и дает довольно высокий процент брака. Корпус ручной гранаты лучше всего штамповать. Эта технология подходит и для чугуна, и для его заменителей. Корпус в этом случае представляет собой трубку длиной 25-30 см, внутренним диаметром, соответствующим диаметру очка гранаты Ф-1 (около 2 см), толщина стенок может быть 3-4 мм. На одном конце трубки имеется внутренняя резьба, с этой стороны в гранату вставляется взрыватель, а с другой стороны — внешняя резьба, на которую можно навернуть дополнительную рубашку для увеличения числа осколков.
Однако, тут стоит получше рассмотреть вопрос заменителей чугуна хрупкими неметаллами. Чугун довольно тяжел в обработке. Трубку из него можно отлить, выдавить прессованием или экструзией, но это довольно сложная технология, требующая расплавления металла или нагрева заготовок до 900 градусов (стало быть, расхода топлива или энергии), а также мощных прессов. Формовка трубки из фенопластов значительно проще и технологичнее, поскольку может штамповаться, выдавливаться экструзией, формоваться наматыванием полос, склеиваться из двух штампованных половинок или еще каким способом. Осколочную рубашку также можно сделать неметаллической, например, из стекла, которое обладает замечательной хрупкостью и дает осколки с острыми, режущими краями, трудноизвлекаемые из тела. В принципе, годится для производства корпуска гранаты почти любая пластмасса, очень многие ее виды имеют большую хрупкость. Хотя фенопласты имеют определенную предпочтительность, можно провести полигонные испытания пластмасс разных типов и рецептур, чтобы подобрать наилучшую для изготовления гранат.
Трубка заполняется тротилом, который заранее может быть сформован в виде прутка соответствующих размеров и завернут в промасленную бумагу. Противоположный от взрывателя конец трубки закрывается пробкой. В трубку приведенных выше размеров вмещается около 100 граммов тротила. Взрыватель стандартный — УЗРГМ, с той лишь разницей, что спусковой рычаг делается не изогнутым, а прямым. Соответственно, граната берется в руку взрывателем вниз, рычаг прижимается рукой к корпусу гранаты.
Что нам это дает? Во-первых, это дает существенное упрощение технологии изготовления корпуса гранаты. Наиболее наглядно это видно в случае применения фенопластов, легко поддающихся механической обработке. Отказ от литья чугуна позволяет полностью автоматизировать изготовление ручных гранат, что позволит производить их в очень больших количествах. Для войны избыток ручных гранат скорее благо, чем недостаток. Во-вторых, у этой конструкции есть мобилизационный потенциал. Если приспичит, то корпус гранаты можно изготовить кустарными методами из любой подходящей по размеру трубы (например, стальной водопроводной трубы 3/4 дюйма), свернуть из любого подвернувшегося под руку железного листа, изготовить трубку из стекла, и даже использовать картонные трубки (тогда граната будет действовать как тротиловая шашка). Эффективность таких гранат будет существенно отличаться от стандартных, но иногда военные нужды заставляют прибегать и к таким импровизациям.
Еще одно преимущество конструкции гранаты состоит в возможности варьировать мощность заряда. Трубку можно сделать покороче или подлиннее, вложить в нее меньше или больше взрывчатки. Можно уменьшить заряд и в уже готовой гранате, закрепив его внутри дополнительной пробкой. С Ф-1 и всеми разновидностями сферических гранат такого сделать нельзя. Опытным путем можно подобрать оптимальные размеры гранаты и вес заряда, так, чтобы при минимальном весе достигался максимальный эффект.
Тактические преимущества
Прототипом вышеописанного образца ручной гранаты послужила известная немецкая граната Stielhandgranate 24. Она тоже из породы гранат-долгожителей, появилась в Германии в 1916 году, успешно отвоевала в Первой и Второй мировой войнах, получив прозвища «колотушка» или «толкушка». Потом она воевала во Вьетнаме, и состояла на вооружении швейцарской армии до начала 1990-х годов. Хотя она была довольно сложной по конструкции и не была образцом эффективности (главным образом из-за эрзац-взрывчатки), тем не менее, она имела целый ряд тактических преимуществ. Во-первых, более дальний бросок, по некоторым данным, тренированный гренадер бросал «колотушку» за 80 метров. Это весьма существенное преимущество при штурме окопов и зданий. Во-вторых, граната легко превращалась в противопехотную мину, а также, на нее надевалась чугунная рубашка, обращавшая ее в оборонительную гранату. В-третьих, несколько гранат можно было связать в связку (Ф-1 в таком случае складывались в сумку). В-четвертых, она была весьма удобна при ношении, гранату можно было заткнуть за поясной ремень, или засунуть в сапог, а кроме того, гранаты оснащались иногда специальным зажимом для ношения на ремне.
Все эти тактические преимущества немецкой ручной гранаты есть и у предложенного выше образца, причем в еще более выраженной форме.
Первое. Граната, путем навинчивания на обратный конец трубки дополнительных частей, легко модифицируется. Дополнительная чугунная рубашка, изготовленная в виде стакана с внутренней резьбой, превратит ее в оборонительную гранату. Вместо рубашки можно привернуть также дополнительный заряд взрывчатки или небольшую емкость с легковоспламеняющейся жидкостью. Это штатные варианты. Можно также модифицировать ее подручными средствами, примотав к ней скотчем гайки, шурупы и т.п. металлическую мелочь.
Второе. Она превращается в противопехотную мину еще проще немецкой. Для этого ее достаточно воткнуть в землю, чтобы взрыватель торчал вверх, наподобие противопехотной мины ПОМЗ, и зацепить за кольцо проволоку. Получится всем хорошо знакомая «растяжка». Опционально, для вящего огорчения оккупанта, можно примотать скотчем металлической мелочи к той части гранаты, которая остается торчать над землей. Вообще, такая граната гораздо лучше годится для установки «растяжек», чем Ф-1. Трубку проще привязать к чему-либо, приклеить тем же скотчем, защемить каким-нибудь предметом.
Третье. Такого рода ручная граната может быть элементом более мощного взрывного заряда. Во время Великой Отечественной войны саперы часто подрывали здания и сооружения, доты и другие огневые точки с помощью больших зарядов взрывчатки, которым обычно был мешок с аммоналом или аммиачной селитрой. Однако установка такого заряда и взрывателя под огнем противника часто вела к потерям; того небольшого времени, пока саперы устанавливали заряд, вставляли и приводили в готовность взрыватель, было достаточно, чтобы противник их заметил и начал обстреливать. Соединение заряда взрывчатки с вышеописанной гранатой позволяет серьезно облегчить задачу саперам; им достаточно поднести заряд к цели, прицепить к кольцу шнур или тросик, и дернуть за него из укрытия. Для этого потребуется меньше времени, и это меньшая вероятность попасть под вражеский обстрел. Вместо штатного УЗРГМ для этих целей может использоваться электровзрыватель, устанавливаемый в гранату с помощью переходного кольца. Подобные заряды могут изготовляться саперами импровизированно, на месте, но можно разработать и штатный инженерный заряд, оснащенный ручкой для переноски и гнездом для гранаты.
Четвертое. Ручные гранаты с трубчатым корпусом несравненно легче поддаются связыванию в связки, чем любые другие ручные гранаты, тем более Ф-1. Их можно связать вместе до десяти штук, что, при массе взрывчатки каждой гранаты в 100 граммов, даст килограммовый заряд, с которым можно выйти против бронированной техники или которым можно уничтожить огневую точку. Это легко сделать любым подручным средством: шпагатом, проволокой, скотчем или изолентой, бинтом, но можно разработать также специальные зажимы или скрепляющие кольца.
Наконец, пятое. Удобство в упаковке и в ношении. Трубчатые гранаты потребуют более компактного ящика, чем Ф-1 и любые другие сферические ручные гранаты, что позитивно скажется на военной логистке. Такие гранаты легче носить с собой, заткнув за ремень, положив в любой подходящий карман формы или разгрузки. Например, две или три такие гранаты можно положить в гнездо разгрузки, предназначенное для рожка к автомату. На разгрузке могут быть пришиты специальные гнезда для них. Наконец, гранаты можно просто примотать скотчем к рукаву или штанине.
Тактические преимущества ручной гранаты с трубчатым корпусом вполне очевидны по сравнению с легендарной «фенькой». При этом, все тактические приемы и привычки, связанные с Ф-1, легко переходят на новую гранату.
Поскольку, как показывает опыт, военные конфликты все еще не стали достоянием истории, это вынуждает заниматься усовершенствованием образцов вооружения и боеприпасов. Не стоит ударяться в крайность, занимаясь только наиболее продвинутыми образцами, военным хай-теком. В большой войне огромное значение имеют виды вооружения, простые по конструкции и массовые в изготовлении, такие как ручные гранаты.
Автор: Дмитрий Верхотуров
mensby.com
Ручная граната Ф-1 (Россия (СССР))
Граната Ф-1 имеет французские корни и давнюю историю. Под таким обозначением, но в латинской транскрипции — F-1 — граната была принята на вооружение французской армии в 1915 г.
Французская граната F-1 имела запал ударного действия. Простота и рациональность конструкции корпуса гранаты сыграли свою роль — граната вскоре была принята на вооружение в России. При этом недостаточно надежный и безопасный в обращении ударный запал был заменен более простым и надежным дистанционным отечественным запалом конструкции Ковешникова.
Ф-1
с запалом Ковешникова
В 1939 году военный инженер Ф.И. Храмеев завода Наркомата обороны по образцу французской ручной осколочной гранаты F-1 разработал образец отечественной оборонительной гранаты Ф-1, которая вскоре была освоена в массовом производстве.
У гранаты Ф-1 конструкции Храмеева чугунный корпус гранаты был несколько упрощен, он утратил нижнее окно.
Граната Ф-1, как и французский образец F-1, предназначена для поражения живой силы противника в оборонительных действиях. При ее боевом использовании бросающему бойцу необходимо было укрываться в окопе или других защитных сооружениях.
Первоначально в гранате Ф-1 использовался запал конструкции Ф.В. Ковешникова, который был значительно надежней и удобней в применении французского запала. Время замедления запала Ковешникова составляло 3.5-4.5 сек.
В 1941 году конструкторы Е.М. Вицени и А.А. Бедняков разработали и сдали на вооружение взамен запала Ковешникова новый более безопасный и более простой по конструкции запал к ручной гранате Ф-1.
В 1942 году новый запал стал единым для ручных гранат Ф-1 и РГ-42, он получил название УЗРГ — «унифицированный запал к ручным гранатам».
Запал гранаты типа УЗРГМ предназначался для взрыва разрывного заряда гранаты. Принцип действия механизма был дистанционный.
После Второй мировой войны на гранатах Ф-1 стали применять модернизированные более надежные запалы УЗРГМ и УЗРГМ-2.
Граната Ф-1 состоит из корпуса, разрывного заряда и взрывателя.
Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывалась на осколки.
В верхней части корпуса имелось нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске гранаты в это отверстие вворачивали пластмассовую пробку.
Разрывной заряд заполнял корпус и служил для разрыва гранаты на осколки.
Корпус служил для соединения частей гранаты и для поражения противника осколками при взрыве.
Для увеличения числа осколков поверхность корпуса делали рифленой. Корпус при разрыве давал 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с. При этом на образование убойных осколков шло 38% массы корпуса, остальное попросту распылялось. Приведенная площадь разлета осколков — 75 — 82 м2.
запал УЗРГ:
1 — трубка воспламеняющего механизма; 2 — соединительная
втулка; 3 — направляющая шайба; 4 — боевая пружина;
5 — ударник; 6 — шайба ударника; 7 — спусковой рычаг;
8 — предохранительная чека с кольцом; 9 — втулка замедлителя;
10 — капсюль-воспламенитель; 11 — пороховой замедлитель;
12 — капсюль-детонатор.
Взрыватель состоял из запала и воспламеняющего (ударного) механизма, собранных вместе в остове взрывателя. В стенках остова имелось отверстия для шарика-предохранителя и предохранительной чеки.
Запал УЗРГ состоял из капсюля-воспламенителя, дистанционного состава и капсюля-детонатора. Воспламеняющий механизм состоял из ударника, боевой пружины, шарика-предохранителя, предохранительного колпачка с наружным рычагом, пружины колпачка и предохранительной чеки с кольцом. Ударник помещался внутри остова. Внизу ударник имел боек, а сбоку — полукруглый выем для шарика-предохранителя. Время замедления запала УЗРГ составляло 3.2-4.2 сек.
Гранаты Ф-1 хранили и переносили без взрывателей, с ввинченными вместо них холостыми пробками. Воспламеняющий механизм взрывателя всегда находился на боевом взводе, ударник взведен, боевая пружина сжата. Ударник удерживался во взведенном положении предохранительной чекой, которая проходит через отверстия остова и ударника, и шариком-предохранителем, который одной своей половиной входил в отверстие остова, а другой — в выем ударника. В таком положении шарик удерживался предохранительным колпачком.
Для заряжания гранаты необходимо: вывинтить холостую пробку, взять взрыватель и осторожно ввинтить его в отверстие гранаты.
Ф-1
с запалом УЗРГМ-2
Для бросания гранаты необходимо: взять гранату правой рукой и пальцами крепко прижать наружный рычаг предохранительного колпачка к корпусу гранаты; удерживая рычаг, левой рукой вытянуть предохранительную чеку; при этом ударник и предохранительный колпачок освобождаются, но ударник остается на боевом взводе, удерживаемый шариком-предохранителем; размахнуться и бросить гранату.
Метание гранаты производилось из-за укрытия.
Гранаты поступали в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладывались отдельно в металлических коробках. Для вскрытия коробок имелся нож. На стенках и крышке ящика была нанесена маркировка, в которой указывается: количество гранат в ящике, их вес, наименование гранат и запалов, номер завода-изготовителя, номер партии гранат, год изготовления и знак опасности. Все запасы гранат и запалов, кроме носимых, хранились в заводской укупорке.
Гранаты солдатами переносились в гранатных сумках. Запалы помещались в них отдельно от гранат, при этом каждый запал должен был быть завернут в бумагу или чистую ветошь.
В танках (бронетранспортерах, самоходно-артиллерийских установках) гранаты и отдельно от них запалы укладывались в сумки.
Граната Ф-1 широко использовалась во время советско-финского военного конфликта 1939 — 1940 гг., на фронтах Великой Отечественной войны, в других войнах и военных конфликтах.
Во время Великой Отечественной войны гранату Ф-1 бойцы ласково называли «фенюша» и «лимонка», потому что она по внешнему виду похожа на лимон. Обычно при ведении штурмовых действий на одного бойца приходилось пять — десять гранат Ф-1.
Гранатой Ф-1 в качестве трофея охотно пользовались и немецкие солдаты, поскольку подобных гранат оборонительного назначения не было на вооружении вермахта.
Изготовление гранат Ф-1 в годы войны выполнялось на заводе № 254 (с 1942 г.), 230 («Тизприбор»), 53, в мастерских Повенетского судоремонтного завода, механическом заводе и железнодорожном узле в Кандалакше, центрально-ремонтных мастерских Сороклага НКВД, артеле «Примус» (Ленинград), других отечественных предприятиях.
К изготовлению гранат Ф-1 во время войны привлекались многие предприятия и организации не профильного назначения. По указанию Горкома ВКП(б) от 28 декабря 1941 года в опытных мастерских Ленинградского политехнического института было организовано производство (литье и механическая обработка) корпусов ручной гранаты Ф-1. Всего мастерскими было отлито 11 000 корпусов. 5000 необработанных корпусов были сданы заводу № 103, 4800 из них прошли механическую обработку и были переданы фабрике «Пятилетка». Заказ на изготовление корпусов гранат был приостановлен по указанию горкома ВКП (б).
Во время войны ленинградскими предприятиями был освоен в производстве вариант запала для гранаты с использованием одной из марок охотничьего пороха вместо особого трубчатого пороха. В 1942 году на АНИОПе («Ржевский полигон») производились испытания такого запала под обозначением «РР-42» для гранаты Ф-1. Гранаты с запалами РР-42 были запущены в серийное производство только на предприятиях Ленинграда. Эти внедрения были временными. Были и другие примеры не совсем обычного производства гранат в годы войны.
С гранатой Ф-1 связано много изобретений и конструкторских предложений. В августе 1942 года сержант минометного батальона 284 стрелкового полка Н.К. Дерябин разработал проект «гранаты-блохи». Она предназначалась для поражения живой силы противника. В состав «гранаты-блохи» входили: вышибной заряд, ударник с бойком и гайкой, граната Ф-1 со снятым запалом. Разрыв гранаты производился в воздухе на высоте 10-15 метров. С парашютом гранату предлагалось использовать для минирования. Но система Дерябина оказалась слишком сложной. По заключению военных экспертов, проект не был реализован из-за отсутствия практической ценности.
Для обучения личного состава войск обращению с ручными осколочными гранатами дистанционного действия, приемам и правилам их метания была создана учебно-имитационная ручная граната УРГ весом 530 г, внешне похожая на боевую гранату Ф-1. Граната УРГ комплектуется имитатором запала УЗРГ.
учебно-имитационная ручная граната УРГ с имитационным запалом |
Боевая граната Ф-1 окрашивается в зелёный цвет (от хаки до темно-зеленого). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет. Внешне граната имеет овальный ребристый корпус из сталистого чугуна.
учебная разрезная граната Ф-1-А с запалом Ковешникова:
1 — остов запала; 2 — наперсток капсюля-детонатора;
3 — предохранительный колпачок; 4 — наружный рычаг
колпачка; 5 — задерживающий выступ на остове запала;
6 — предохранительная чека; 7 — капсюль-воспламенитель;
8 — пороховой состав; 9 — капсюль-детонатор; 10 — ударник;
11 — шарик-предохранитель; 12 — боевая пружина;
13 — пружина колпачка.
Другая учебная разрезная граната Ф-1-А (57-Г-7214У) была разработана заводом учебных приборов № 1 в январе 1940 года. Граната имела вырез четверти корпуса, вместо взрывчатого вещества был залит гипс. Она предназначалась для демонстрации устройства боевой гранаты Ф-1. Граната Ф-1-А долго использовалась для обучения в Красной и Советской армиях.
Граната Ф-1 широко применялась в военных конфликтах 1940-1990-х годов в разных частях света.
Копиями Ф-1 можно считать китайскую гранату «Type 1», польскую F-1, тайваньскую оборонительную гранату, чилийскую Мк2.
Недостатки гранаты Ф-1 — не столько относятся к данному образцу, сколько обусловлены общим устареванием данного поколения гранат. Рифление корпуса, как один из способов заданного дробления, не может в полной мере обеспечить формирование осколков удовлетворительной формы и оптимальное распределение осколков по массе. Дробление корпуса во многом имеет случайный характер. К достоинствам дистанционного запала относятся безотказность действия, независящая от энергии удара при падении гранаты, от того, упадет ли она на землю, в снег, в воду или в болотистую почву. Но его недостаток заключается в том, что он не может обеспечить мгновенного подрыва гранаты при касании цели: замедлитель имеет заданное время горения.
Масса гранаты, гр | 600 |
Масса заряда, гр | 60 |
Тип ВВ | тротил |
Длина корпуса гранаты, мм | 86 |
Длина гранаты с запалом, мм | 117 |
Диаметр гранаты, мм | 55 |
Дальность метания, м | 30 — 40 |
Радиус разлета осколков, м | 200 |
Время горения замедлителя, с | 3.2 — 4.2 |
И граната Ф-1, как один из выдающихся представителей классического типа ручных гранат с цельнолитым чугунным корпусом фактически естественного дробления и простым, надежным дистанционным запалом, не может соперничать с современными гранатами того же назначения — как по оптимальному осколочному действию, так и по универсальности действия запала. Все эти задачи по-иному решаются на современном техническом, научном и производственном уровнях. Так, в Российской Армии создана граната РГО (ручная граната оборонительная), во многом унифицированная с гранатой РГН (ручная граната наступательная). Унифицированный запал этих гранат имеет более сложное устройство: в его конструкции объединены дистанционный и ударный механизмы. Существенно большую эффективность осколочного действия имеют и корпуса гранат.
Однако граната Ф-1 с вооружения не снята и вероятно еще долго будет в строю. Тому есть простое объяснение: простота, дешевизна и надежность, а также проверенность временем — ценнейшие качества для оружия. И в боевой обстановке этим качествам не всегда есть возможность противопоставить то техническое совершенство, которое требует больших производственных и экономических затрат.
shooting-iron.ru
