Малютка ракета – ПТРК Малютка противотанковый ракетный комплекс

Соз­да­те­лям ра­ке­ты по­тре­бо­ва­лось реа­ли­зо­вать не­ма­ло нов­шеств для то­го, что­бы при вы­пол­не­нии за­дан­ных бое­вых ха­рак­те­ри­стик уло­жить­ся в при­ем­ле­мое зна­че­ние стар­то­во­го ве­са. Пре­ж­де все­го уп­ро­сти­ли сис­те­му управ­ле­ния ра­ке­той. «Ма­лют­ка» ста­ла пер­вой в на­шей стра­не ра­ке­той с од­но­ка­наль­ной сис­те­мой управ­ле­ния, до­ве­ден­ной до при­ня­тия на воо­ру­же­ние и по­ста­нов­ки в се­рий­ное про­из­вод­ст­во.

При раз­ра­бот­ке ком­плек­са уде­ля­лось боль­шое вни­ма­ние сни­же­нию тру­до­ем­ко­сти из­го­тов­ле­ния ра­ке­ты и сни­же­нию ее стои­мо­сти. В кор­пу­се бое­вой час­ти и крыль­е­во­го от­се­ка ра­ке­ты ши­ро­ко ис­поль­зо­ва­лись пла­ст­мас­сы, из стек­ло­пла­сти­ка из­го­тав­ли­вал­ся че­мо­да­н-ра­нец для пе­ре­нос­ки ра­ке­ты.

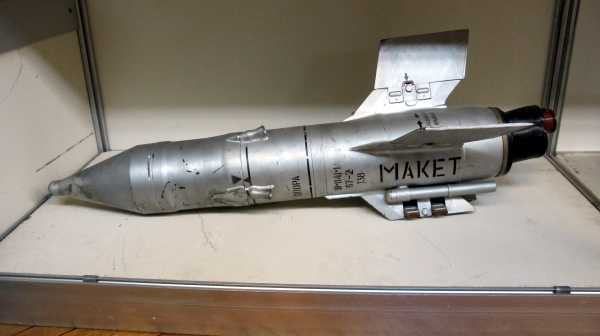

Пе­ре­нос­ной ва­ри­ант ком­плек­са, а так­же ма­кет­ный об­ра­зец бое­вой ма­ши­ны про­шли боль­шой объ­ем ис­пы­та­ний с пус­ка­ми ра­кет еще в 1961 г. Од­на­ко к кон­цу го­да бы­ло при­ня­то ре­ше­ние по­вы­сить сте­пень уни­фи­ка­ции пе­ре­нос­но­го и са­мо­ход­но­го ком­плек­сов, что по­тре­бо­ва­ло вне­се­ния ря­да до­ра­бо­ток и не­сколь­ко за­мед­ли­ло про­ве­де­ние со­вме­ст­ных ис­пы­та­ний. Тем не ме­нее, к 20 де­каб­ря сле­дую­ще­го го­да ком­плек­сы ус­пеш­но за­вер­ши­ли ис­пы­та­ния и 16 сен­тяб­ря 1963 г. бы­ли при­ня­ты на воо­ру­же­ние.

С 1963 г. про­во­ди­лись ра­бо­ты по раз­ме­ще­нию шес­ти «Ма­лю­ток» на вер­то­ле­те Ми-1МУ. В 1974 г. был соз­дан и в даль­ней­шем вы­пус­кал­ся для по­ста­вок на экс­порт вер­то­лет Ми-8ТБ, от­ли­чав­ший­ся от Ми-8ТВ при­ме­не­ни­ем шес­ти «Ма­лю­ток» вме­сто че­ты­рех «Фа­ланг». Мо­ди­фи­ка­ция­ми этой ра­ке­ты ос­на­ща­лись со­вет­ские вер­то­ле­ты Ми-8 и Ми-24.

Как из­вест­но, про­из­вод­ст­во вер­то­ле­тов Ми-2 бы­ло пе­ре­да­но в Поль­шу, где был раз­ра­бо­тан ряд бое­вых мо­ди­фи­ка­ций Ми-2, в том чис­ле соз­дан­ный в 1979 г. Mi-2URP, воо­ру­жен­ный че­тырь­мя ПТУР «Ма­лют­ка».

В СССР ком­плек­сы ти­па «Ма­лют­ка» вы­пус­ка­лись до 1984 г. По ли­цен­зии раз­лич­ные ва­ри­ан­ты ком­плек­са про­из­во­ди­лись и про­из­во­дят­ся в Поль­ше, Че­хо­сло­ва­кии, Бол­га­рии, Ки­тае, Ира­не, Тай­ва­не и дру­гих стра­нах. Все­го же ком­плекс «Ма­лют­ка» со­сто­ял на воо­ру­же­нии бо­лее со­ро­ка пя­ти стран ми­ра (Ал­ба­ния, Ал­жир, Ан­го­ла, Ар­ме­ния, Аф­га­ни­стан, Банг­ла­деш, Бос­ния и Гер­це­го­ви­на, Бол­га­рия, Венг­рия, Вьет­нам, Гви­нея, Гви­нея-Би­сау, Еги­пет, Зам­бия, Ин­дия, Ирак, Иран, КНДР, КНР, Кон­го, Ку­ба, Ли­вия, Ма­ке­до­ния, Ма­ли, Ма­рок­ко, Мо­зам­бик, Мон­го­лия, Ни­ка­ра­гуа, Пе­ру, Поль­ша, Рес­пуб­ли­ка Сер­бия, Ру­мы­ния, Си­рия, Су­дан, Уган­да, Хор­ва­тия, Че­хо­сло­ва­кия, Эфио­пия).

ПТРК «Ма­лют­ка» пред­на­зна­чен для борь­бы с бро­ни­ро­ван­ны­ми це­ля­ми, раз­ру­ше­ния ук­ры­тий и унич­то­же­ния ог­не­вых средств и то­чек про­тив­ни­ка.

Со­став пе­ре­нос­но­го ком­плек­са:

пульт управ­ле­ния 9С415 с мо­но­ку­ляр­ным ви­зи­ром 9Ш16 мас­сой 12,4 кг.

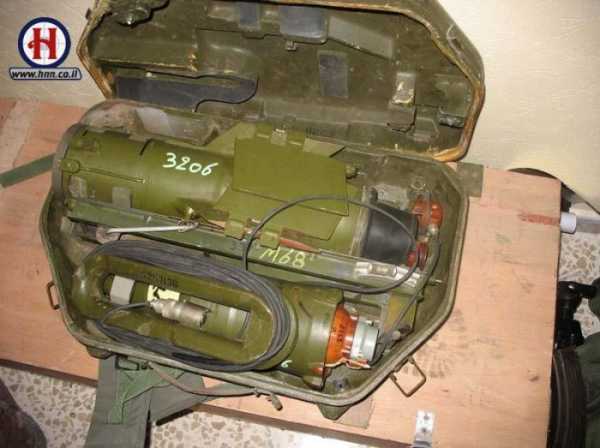

2 ПТУР 9М14 в че­мо­да­на­х-ран­цах 9П111 мас­сой по 18,1 кг.

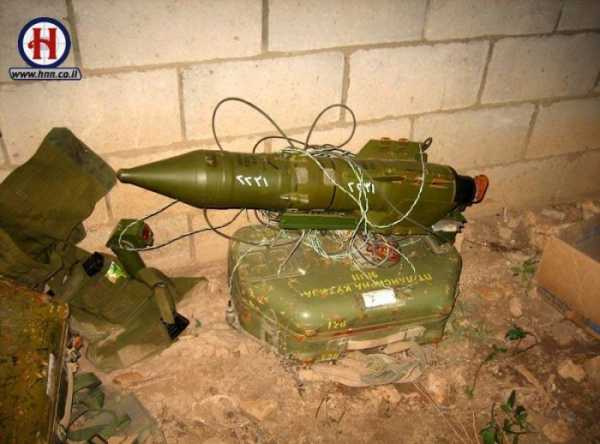

Для пе­ре­нос­но­го ком­плек­са 9К11 бы­ла при­ня­та пе­ре­нос­ка ра­ке­ты с пус­ко­вой на­прав­ляю­щей в за­плеч­ном че­мо­да­не-ран­це 9П111. В бое­вом по­ло­же­нии кор­пус че­мо­да­на-ран­ца слу­жил ос­но­ва­ни­ем пус­ко­вой ус­та­нов­ки. Два бой­ца про­ти­во­тан­ко­во­го рас­че­та не­сли вью­ки №2 и №3 — че­мо­да­ны-ран­цы с ра­ке­та­ми и пус­ко­вы­ми ус­та­нов­ка­ми, а их ко­ман­дир, он же стар­ший опе­ра­тор (на­вод­чик), нес вьюк №1 — пульт управ­ле­ния 9С415 с мо­но­ку­ляр­ным ви­зи­ром 9Ш16 и ап­па­ра­ту­рой на­ве­де­ния. Днев­ной оп­ти­че­ский ви­зир 9Ш16 име­ет вось­ми­крат­ное уве­ли­че­ние с по­лем зре­ния 22,5°. Но­си­мый ком­плекс пе­ре­во­дил­ся из по­ход­но­го по­ло­же­ния в бое­вое по­ло­же­ние за 1 ми­ну­ту 40 се­кунд. Ра­ке­ты мо­гут раз­ме­щать­ся на уда­ле­нии до 15 м от цен­траль­но­го по­ста управ­ле­ния.

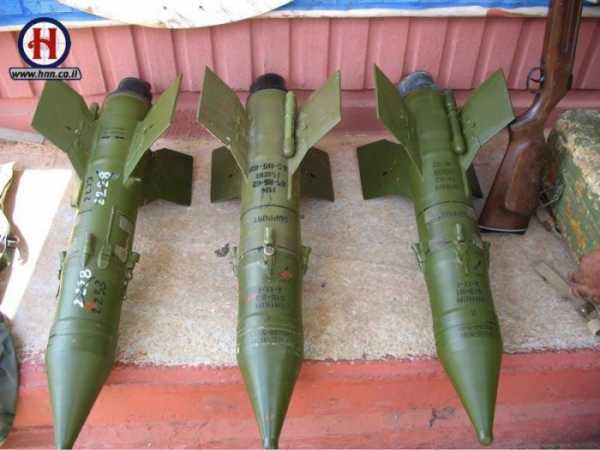

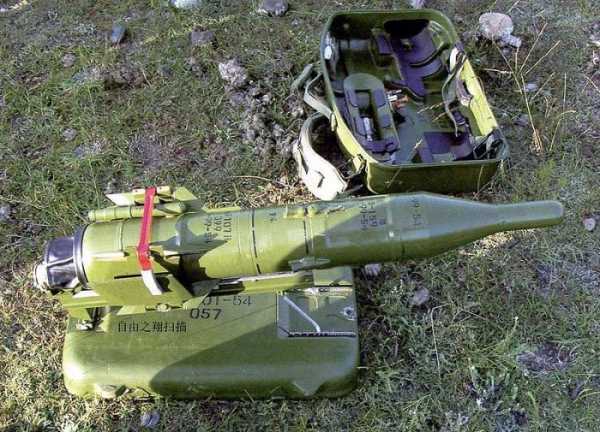

Про­ти­во­тан­ко­вая управ­ляе­мая ра­ке­та 9М14

Даль­ность стрель­бы — 500-3000 м. Бое­вая часть 9Н110: ку­му­ля­тив­ная, бро­не­про­би­вае­мость — 200 мм при 60°, 400-460 мм при 90°; мас­са БЧ — 2,6 кг, ВВ — 2,2 кг. Взры­ва­тель — кон­такт­ный, даль­ность взве­де­ния — 70-200 м. Сис­те­ма управ­ле­ния — руч­ная ко­манд­ная по про­во­дам. Ве­ро­ят­ность по­па­да­ния в танк — 0,7. Дви­га­тель — РДТТ. Ско­рость по­ле­та: мак­си­маль­ная — 140 м/с., сред­няя — 115 м/с. Вре­мя по­ле­та на мак­си­маль­ную даль­ность — 26 с. Мас­са: ра­ке­ты — 10,9 кг. Раз­ме­ры: дли­на — 860 мм, диа­метр — 125 мм, раз­мах кры­ла — 393 мм.

Ра­ке­та 9М14 со­сто­ит из при­сты­ко­вы­вае­мых пе­ред пус­ком бое­вой час­ти 9Н110 и крыль­е­во­го от­се­ка. Со­еди­не­ние их про­из­во­дит­ся очень бы­ст­ро, с ис­поль­зо­ва­ни­ем спе­ци­аль­ных зам­ков. В крыль­е­вом от­се­ке по оси по­сле­до­ва­тель­но рас­по­ла­га­ют­ся: мар­ше­вый дви­га­тель, ру­ле­вая ма­шин­ка и ги­ро­скоп. В коль­це­вом про­стран­ст­ве во­круг мар­ше­во­го дви­га­те­ля раз­ме­ща­ет­ся ка­ме­ра сго­ра­ния стар­то­во­го дви­га­те­ля с мно­го­ша­шеч­ным за­ря­дом, а за ней — ка­туш­ка про­вод­ной ли­нии свя­зи. На на­руж­ной по­верх­но­сти кор­пу­са ра­ке­ты ус­та­нов­лен трас­сер.

Ра­ке­та 9М14 ос­на­ще­на од­но­ка­наль­ной сис­те­мой управ­ле­ния. На ра­ке­те ус­та­нов­ле­на все­го од­на ру­ле­вая ма­шин­ка, пе­ре­ме­щаю­щая на­сад­ки (де­флек­то­ры) на двух про­ти­во­по­лож­ных ко­со­на­прав­лен­ных со­плах мар­ше­во­го дви­га­те­ля. При этом по­пе­ре­мен­но осу­ще­ст­в­ля­ет­ся управ­ле­ние по тан­га­жу и кур­су, так как ра­ке­та в по­ле­те вра­ща­ет­ся от­но­си­тель­но про­доль­ной оси с по­сто­ян­ной уг­ло­вой ско­ро­стью — 8.5 обо­ро­тов в се­кун­ду. Пер­во­на­чаль­ный про­во­рот по кре­ну при­да­ет­ся при ра­бо­те стар­то­во­го дви­га­те­ля с со­от­вет­ст­вую­щей ори­ен­та­ци­ей осей сопл. Да­лее вра­ще­ние под­дер­жи­ва­ет­ся за счет ус­та­нов­ки плос­ко­сти крыль­ев под уг­лом к про­доль­ной оси ра­ке­ты. Для увяз­ки уг­ло­во­го по­ло­же­ния ра­ке­ты с на­зем­ной сис­те­мой ко­ор­ди­нат ис­поль­зу­ет­ся трех­сте­пен­ной ги­ро­скоп с ме­ха­ни­че­ской рас­крут­кой, осу­ще­ст­в­ляе­мой в про­цес­се стар­та по­сред­ст­вом лен­ты. На ра­ке­те от­сут­ст­ву­ют бор­то­вые ис­точ­ни­ки элек­тро­пи­та­ния, а един­ст­вен­ная ру­ле­вая ма­шин­ка ра­бо­та­ет от то­ка, по­сту­паю­ще­го от на­зем­ной ап­па­ра­ту­ры по од­ной из це­пей во­до­стой­ко­го трех­жиль­но­го про­во­да.

Кры­лья ра­ке­ты в транс­порт­ном по­ло­же­нии скла­ды­ва­ют­ся на­встре­чу друг дру­гу, так что по­пе­реч­ные га­ба­ри­ты не пре­вы­ша­ют 185х185мм при раз­ма­хе раз­ло­жен­но­го кры­ла 393мм.

Со­став са­мо­ход­но­го ком­плек­са:

бое­вая ма­ши­на 9П110 на ба­зе БРДМ;
ПТУР 9М14 — до 14 ед.

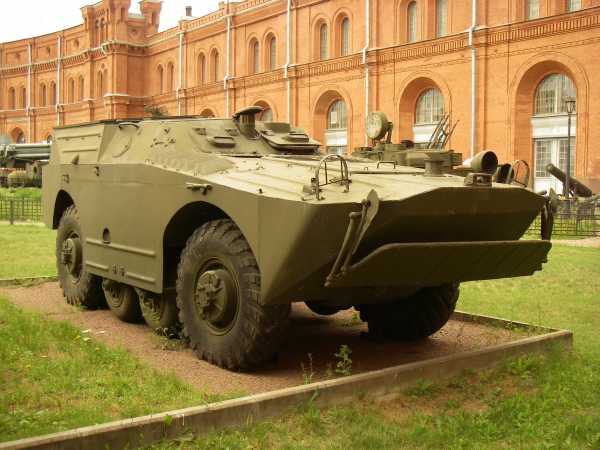

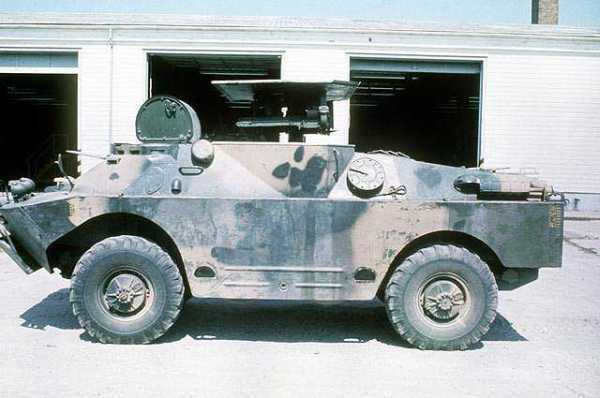

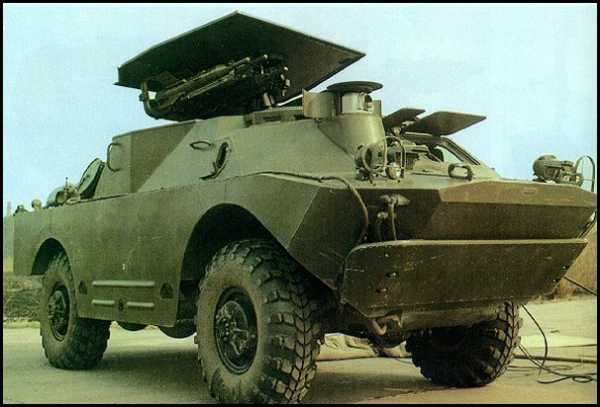

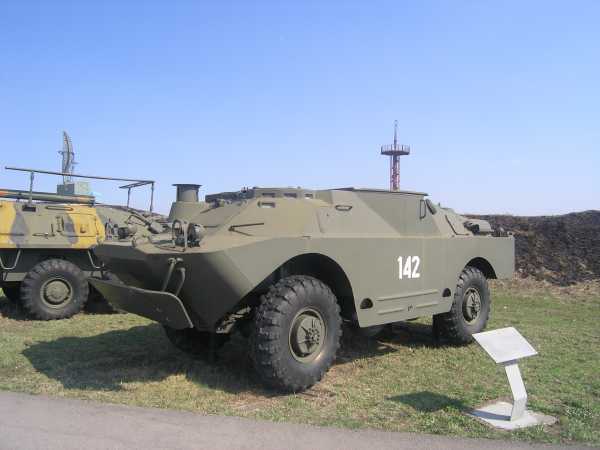

Бое­вая ма­ши­на 9П110

Ба­за — БРДМ. Ко­лес­ная фор­му­ла — 4х4. Эки­паж — 2 чел. Чис­ло ра­кет на ПУ — 6. Об­щий бое­ком­плект — 14 ра­кет. Бое­вая ско­ро­стрель­ность — 2 пус­ка в ми­ну­ту. Уг­лы на­ве­де­ния ПУ: го­ри­зон­таль­ная на­вод­ка — 56°, вер­ти­каль­ная на­вод­ка — -1…+1,5°. Вре­мя пе­ре­хо­да: в бое­вое по­ло­же­ние — 20 с, в по­ход­ное по­ло­же­ние — 2 мин 30 с, для стрель­бы с вы­нос­но­го пунк­та — 3 мин, пе­ре­за­ря­жа­ния на­прав­ляю­щих — 1 мин. Ап­па­ра­ту­ра на­ве­де­ния 9С414: пульт опе­ра­то­ра 9В832 и др. ап­па­ра­ту­ра, вы­нос­ной пульт опе­ра­то­ра 9В833М (до 30 м) с ви­зи­ром 9Ш16.

Ком­плекс «Ма­лют­ка» мно­го и весь­ма ус­пеш­но вое­вал. Наи­бо­лее эф­фек­тив­ным ока­за­лось пер­вое мас­со­вое при­ме­не­ние ком­плек­сов ти­па «Ма­лют­ка» в хо­де «Вой­ны суд­но­го дня» на Ближ­нем Вос­то­ке.

К не­дос­тат­кам ком­плек­са сле­ду­ет от­не­сти:

-руч­ное управ­ле­ние и, сле­до­ва­тель­но, за­ви­си­мость эф­фек­тив­но­сти при­ме­не­ния ком­плек­са от сте­пе­ни тре­ни­ро­ван­но­сти и пси­хо­фи­зи­че­ско­го со­стоя­ния опе­ра­то­ра.
-не­дос­та­точ­но вы­со­кий уро­вень бое­го­тов­но­сти — при всем дос­тиг­ну­том удоб­ст­ве экс­плуа­та­ции пе­ред бое­вым при­ме­не­ни­ем ра­ке­та тре­бу­ет из­вле­че­ния из че­мо­да­на-ран­ца, при­сты­ков­ки бое­вой час­ти, рас­кры­тия кон­со­лей крыль­ев, раз­ме­ще­ния ра­ке­ты на на­прав­ляю­щей пус­ко­вой ус­та­нов­ки, ко­то­рую, в свою оче­редь, так­же нуж­но раз­вер­нуть при пе­ре­хо­де из по­ход­но­го по­ло­же­ния в бое­вое.
-для обес­пе­че­ния безо­пас­но­сти опе­ра­то­ра от воз­дей­ст­вия га­зо­вой струи дви­га­те­ля ра­ке­ты пульт управ­ле­ния от­но­сит­ся по­даль­ше от пус­ко­вой ус­та­нов­ки. Для вы­ве­де­ния стар­тую­щей сбо­ку ра­ке­ты на ли­нию ви­зи­ро­ва­ния так­же тре­бу­ет­ся вре­мя. Оно-то в зна­чи­тель­ной ме­ре и оп­ре­де­ля­ет ог­ра­ни­че­ние по ми­ни­маль­ной даль­но­сти пус­ка.
-не­дос­та­точ­но вы­со­кая ско­рость по­ле­та по­зво­ля­ет про­тив­ни­ку пред­при­нять эф­фек­тив­ные ме­ры про­ти­во­дей­ст­вия.

Китайский противотанковый ракетный комплекс HJ-73

Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

super-arsenal.ru

«Малютка». Отечественные противотанковые комплексы

Комплекс «Малютка» можно отнести к несомненным удачам отечественного ракетостроения. Помимо «службы» на протяжении нескольких десятилетий в Советской Армии он экспортировался в десятки зарубежных стран и неоднократно использовался в локальных конфликтах, в ходе которых подтвердил свою высокую боевую эффективность и надежность в эксплуатации. Наряду с «Калашниковым», истребителем МиГ-21 и зенитным ракетным комплексом С-75 он стал своего рода визитной карточкой присутствия советских военно-политических интересов в зарубежных странах.

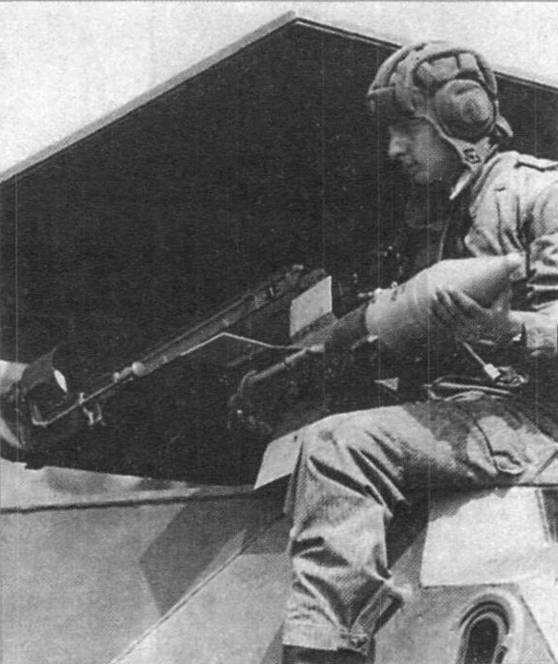

Загрузка боекомплекта в боевую машину 9П122 комплекса «Малютка»

Надо отметить, что путь от «Шмеля» к «Малютке» не был прямым. Как уже отмечалось, в пятидесятые годы разработка легких пехотных противотанковых ракет из-за отсутствия опыта и необходимых малогабаритных комплектующих и элементной базы вынужденно трансформировалась в создание ракет для самоходных комплексов. Тем не менее, армия нуждалась в носимом комплексе, и еще до завершения разработки «Шмеля» коллектив коломенского СКВ во главе с Шавыриным в соответствии с постановлением от 30 мая I960 г. приступил к проектированию новой противотанковой ракеты «Скорпион» с весовыми показателями и характеристиками бронепробиваемости, соответствующими первоначальным требованиям к «Шмелю» при вдвое большей максимальной дальности – 3 км. Предусматривалось представление на комплексные испытания пехотного комплекса в конце I960 г., а самоходного комплекса на БРДМ – на полгода позже.

Однако разработка «Скорпиона» не была доведена до конца. После проведения сотен успешных испытательных пусков руководство коломенского СКВ мужественно пошло на нелегкий шаг – отказаться от дальнейших работ по этой теме и переключить все средства и силы на создание принципиально новой, в полтора раза более легкой ракеты СКВ-129, в дальнейшем получившей наименование «Малютка».

Хотя июльским постановлением 1959г. тематика пехотных противотанковых комплексов была закреплена за СКВ, тульское ЦКБ-14 не осталось в стороне и предложило свою ракету под наименованием «Овод», практически не уступающую «Малютке» по уровню массо-габаритных показателей.

В результате правительственным постановлением от 6 июля 1961 г. была задана конкурсная разработка комплексов «Овод» и «Малютка», а работы по «Скорпиону» прекратили. Оба новых комплекса должны были создаваться в переносном и самоходном вариантах, иметь максимальную дальность 3 км, бронепробиваемость 180…200 мм при угле встречи 60°. Масса ракет ограничивалась величиной 8… 10 кг.

Забегая вперед, отметим, что в конечном счете тулякам не удалось выиграть конкурс, хотя в их разработке было реализовано немало перспективных решений. В частности, пуск ракеты производился непосредственно из коробчатого транспортно-пускового контейнера, в котором она поставлялась промышленностью и эксплуатировалась в войсках. В ракете предусматривалось применение разогреваемой газами стартового двигателя ампульной электрической батареи и гироскопа с пиротехнической раскруткой. Но в целом ракета 9М12 по большинству технических решений представляла собой исправленное и уменьшенное «переиздание» «Шмеля». Проигрыш тульских конструкторов предопределили отставание от «Малютки» по ходу отработки, не отвечающая заданным требованиям максимальная дальность пуска, а также меньшая бронепробиваемость боевой части.

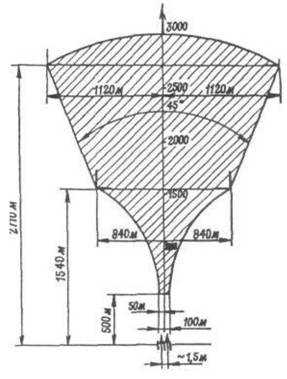

Зона поражения при стрельбе ПТУР «Малютка»

Создателям «Малютки» потребовалось реализовать немало новшеств для того, чтобы при выполнении заданных боевых характеристик уложиться в приемлемое значение стартового веса.

Прежде всего упростили систему управления ракетой. Если на «Шмеле» было установлено в общей сложности шесть рулевых машин, то на «Малютке» удалось обойтись всего одной, перемещающей насадки (дефлекторы) на двух противоположных косонаправленных соплах маршевого двигателя. При этом попеременно осуществлялось управление по тангажу и курсу, так как ракета в полете вращалась относительно продольной оси с постоянной угловой скоростью 8,5 об./с. Первоначальный проворот по крену придавался при работе стартового двигателя с соответствующей ориентацией осей сопл. Далее вращение поддерживалось за счет установки плоскости крыльев под углом к продольной оси ракеты. Для увязки углового положения ракеты с наземной системой координат использовался трехстепенной гироскоп с механической раскруткой, осуществляемой в процессе старта посредством ленты – по схеме, аналогичной запуску тросом лодочного мотора. На ракете вообще отсутствовали бортовые источники электропитания, а единственная рулевая машина работала от тока, поступающего от наземной аппаратуры по одной из цепей трехжильного провода.

Следует отметить, что «Малютка» стала первой в нашей стране ракетой с одноканальной системой управления, доведенной до принятия на вооружение и постановки в серийное производство.

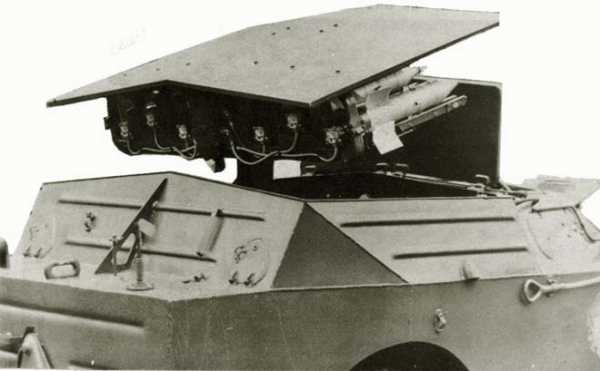

Боевая машина 9П122 комплекса «Малютка»

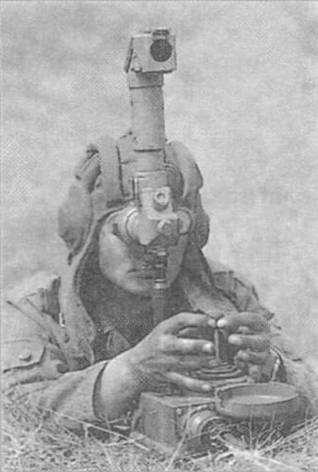

Оператор 9С415 комплекса «Малютка» с пультом управления

В целом ракета 9М14 состояла из пристыковываемой перед пуском боевой части 9Н110 и крыльевого отсека. Соединение их производилось очень быстро, с использованием замков. В крыльевом отсеке по оси последовательно располагались маршевый двигатель, рулевая машина и гироскоп. В кольцевом пространстве вокруг маршевого двигателя размещалась камера сгорания стартового двигателя с многошашечным зарядом, а за ней – катушка проводной линии связи. На наружной поверхности корпуса ракеты установлен трассер.

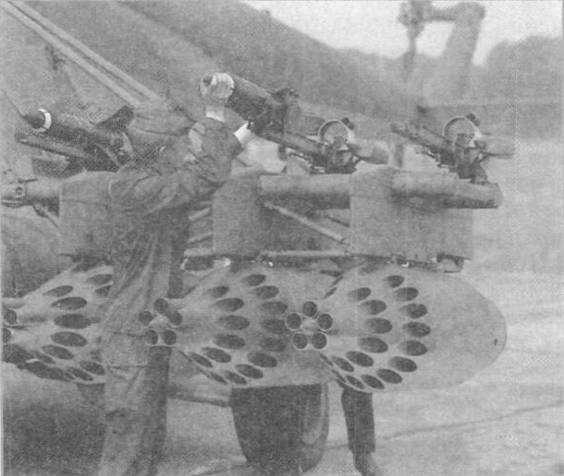

ПТУР «Малютка» на вертолете Ми-8 (армия ГДР)

Крылья ракеты 9М14 в транспортном положении складывались навстречу друг другу, так что поперечные габариты не превышали 185×185 мм при размахе разложенного крыла 393 мм. Длина собранной ракеты составляла 860 мм при диаметре 125 мм, масса – 10,9кг. Ракета обеспечивала поражение целей с толщиной брони 200 мм под углом 60° к нормали на дальностях от 500 до 3000 м.

Для переносного комплекса 9К11 была принята переноска ракеты с пусковой направляющей в заплечном чемодане-ранце 9П111. В боевом положении корпус чемодана-ранца служил основанием пусковой установки. Два бойца противотанкового расчета несли вьюки № 2 и № 3 – чемоданыранцы с ракетами весом 18,1кг и пусковыми установками, а их командир, он же старший оператор (наводчик), нес вьюк №1 – пульт управления 9С415 с монокулярным визиром 91П16 и аппаратурой наведения, весивший 12,4 кг. Комплекс переводился в боевое положение за 1 мин 40 с.

Самоходный вариант комплекса размещался на БРДМ. Боевая машина 9П110 имела боекомплект из 14 ракет, 6 из которых размещались на направляющей пусковой установки. Скорострельность составляла 2 выстр./мин. Боевая машина оснащалась комплектом аппаратуры 9С414, в который входили пульт оператора 9В832 и ряд других блоков. Кроме того, машине придавался выносной пульт оператора 9В833М с визиром 9Ш16. Перевод из походного поло жения в боевое занимал 20 с, обратные операции 2 мин 30с. Экипаж 9П110 состоял из двух человек, масса составляла 6,1 т.

Разработчики комплекса придавали большое внимание снижению трудоемкости изготовления ракеты и снижению ее стоимости. В корпусе боевой части и крыльевого отсека ракеты широко использовались пластмассы, из стеклопластика изготавливался чемодан-ранец для переноски ракеты.

Загрузка боекомплекта в БМ комплекса «Малютка»

Компоновка ПТУР «Малютка»

Переносной вариант комплекса, а также созданный в инициативном порядке макетный образец боевой машины прошли большой объем испытаний с пусками ракет еще в 1961 г. Однако к концу года было принято решение повысить степень унификации переносного и самоходного комплексов, что потребовало внесения ряда доработок и несколько замедлило проведение совместных испытаний. Тем не менее, к 20 декабря следующего года комплексы успешно завершили испытания и 16 сентября 1963 г. были приняты на вооружение.

В дальнейшем ракету модернизировали с присвоением обозначения 9М14М. При этом ее оснастили более совершенной боевой частью, контакты взрывателя перенесли с боевой части на двигатель; был введен дополнительный бугель.

Совершенствовалась и наземная часть комплекса. В 1968 г. была разработана новая боевая машина 9П122 на шасси БДРМ-2. Еще раньше комплекс «Малютка» вошел в состав вооружения первой в мире боевой машины пехоты БМП-1. Боекомплект составил 4 ПТУР, которые вручную устанавливались на направляющую, закрепленную над стволом 73-мм гладкоствольного орудия. Наведение обеспечивалось аппаратурой 9С420.

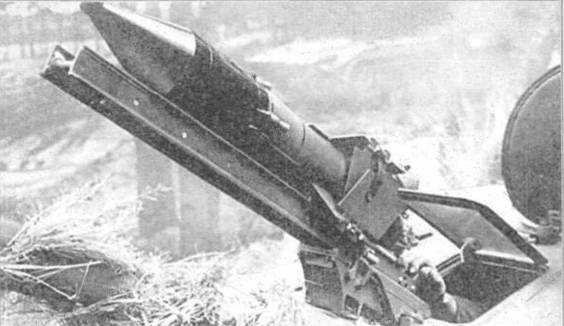

Установка ПТУР 9М14 «Малютка» на направляющую пусковой установки БМП-1

Позднее аналогичное вооружение получила и боевая машина десанта БМД-1, но боекомплект включал только три ракеты.

В 1969 г. завершилась разработка полуавтоматического варианта комплекса – «Малютка-П». Вес собственно ракеты, получившей наименование 9М14П, возрос незначительно – до 11,4 кг. Специально для нового комплекса была создана боевая машина 9П133 на шасси БРДМ-2. Новая ракета 9М14П могла применяться и в составе переносного комплекса, но только в прежнем, ручном, режиме наведения. Наземная аппаратура полуавтоматического комплекса оказалась более громоздкой, что исключило ее применение в переносном комплексе.

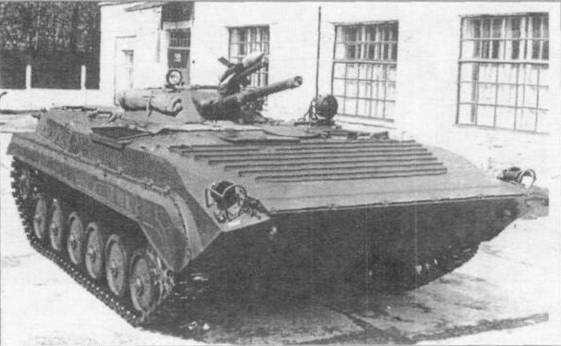

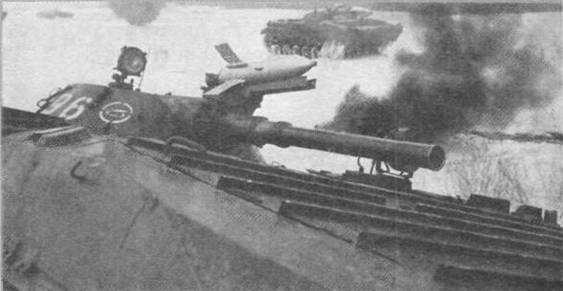

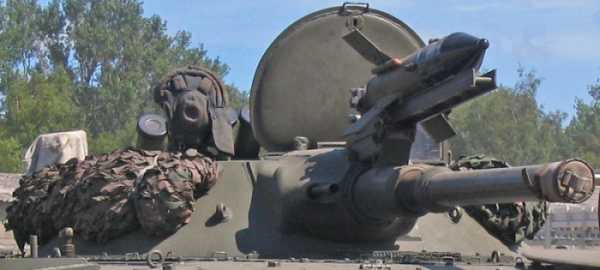

ПТУР «Малютка» на БМП-1

Наибольший показатель бронепробиваемости – 520 мм – был достигнут в модификации ракеты 9М14МП1. [27]

Наиболее эффективным оказалось первое массовое применение комплексов типа «Малютка» в ходе «Войны судного дня» на Ближнем Востоке в 1973 г. По оценкам арабской стороны, этими комплексами уничтожили около 800 израильских танков [21].

Помимо использования в переносных и самоходных комплексах в первой половине шестидесятых годов проводились работы по оснащению комплексами «Малютка» танков ПТ-76, Т-62, Т-10М, но до принятия на вооружение эта техника не дошла.

Уже в 1963 г. проводились работы по размещению шести «Малюток» на вертолете Ми-1МУ. В 1974г. был создан и в дальнейшем выпускался для поставок на экспорт вертолет Ми-8ТБ, отличавшийся от Ми-8ТВ применением шести «Малюток» вместо четырех «Фаланг».

Как известно, производство вертолетов Ми-2 было передано в Польшу, где был разработан ряд боевых модификаций Ми-2, в том числе созданный в 1979 г. M1-2URP, вооруженный четырьмя «Малютками».

Собственно ракетный комплекс производился в Болгарии, Иране, Югославии и Китае.

В нашей стране комплексы типа «Малютка» выпускались до 1984 г.

«Малютка» была известна под наименованием АТ-3 SAGGER.

Следующая глава >

tech.wikireading.ru

Малютка — противотанковый ракетный комплекс — Энциклопедия безопасности

В пя­ти­де­ся­тые го­ды ХХ ве­ка раз­ра­бот­ка лег­ких пе­хот­ных про­ти­во­тан­ко­вых ра­кет из-за от­сут­ст­вия опы­та и не­об­хо­ди­мых ма­ло­га­ба­рит­ных ком­плек­тую­щих и эле­мент­ной ба­зы вы­ну­ж­ден­но транс­фор­ми­ро­ва­лась в соз­да­ние ра­кет для са­мо­ход­ных ком­плек­сов. Тем не ме­нее, со­вет­ская ар­мия ну­ж­да­лась и в но­си­мом ком­плек­се. Пра­ви­тель­ст­вен­ным по­ста­нов­ле­ни­ем от 6 ию­ля 1961 г. бы­ла за­да­на кон­курс­ная раз­ра­бот­ка ком­плек­сов. В кон­кур­се при­ня­ли уча­стие ПТРК «Овод» туль­ско­го ЦКБ-14 (ны­не КБП) и ПТРК «Ма­лют­ка» ко­ло­мен­ско­го СКБ (ны­не КБМ). Оба но­вых ком­плек­са долж­ны бы­ли соз­да­вать­ся в пе­ре­нос­ном и са­мо­ход­ном ва­ри­ан­тах, иметь мак­си­маль­ную даль­ность 3000 м, бро­не­про­би­вае­мость 180-200 мм при уг­ле встре­чи 60°. Мас­са ра­кет ог­ра­ни­чи­ва­лась ве­ли­чи­ной 8-10 кг.

В ко­неч­ном сче­те ту­ля­кам не уда­лось вы­иг­рать кон­курс, хо­тя в их раз­ра­бот­ке бы­ло реа­ли­зо­ва­но не­ма­ло пер­спек­тив­ных ре­ше­ний. Про­иг­рыш туль­ских кон­ст­рук­то­ров пре­до­пре­де­ли­ли: от­ста­ва­ние от «Ма­лют­ки» по хо­ду от­ра­бот­ки, не от­ве­чаю­щая за­дан­ным тре­бо­ва­ни­ям мак­си­маль­ная даль­ность пус­ка, а так­же мень­шая бро­не­про­би­вае­мость бое­вой час­ти.

Соз­да­те­лям ра­ке­ты по­тре­бо­ва­лось реа­ли­зо­вать не­ма­ло нов­шеств для то­го, что­бы при вы­пол­не­нии за­дан­ных бое­вых ха­рак­те­ри­стик уло­жить­ся в при­ем­ле­мое зна­че­ние стар­то­во­го ве­са. Пре­ж­де все­го уп­ро­сти­ли сис­те­му управ­ле­ния ра­ке­той. «Ма­лют­ка» ста­ла пер­вой в на­шей стра­не ра­ке­той с од­но­ка­наль­ной сис­те­мой управ­ле­ния, до­ве­ден­ной до при­ня­тия на воо­ру­же­ние и по­ста­нов­ки в се­рий­ное про­из­вод­ст­во.

При раз­ра­бот­ке ком­плек­са уде­ля­лось боль­шое вни­ма­ние сни­же­нию тру­до­ем­ко­сти из­го­тов­ле­ния ра­ке­ты и сни­же­нию ее стои­мо­сти. В кор­пу­се бое­вой час­ти и крыль­е­во­го от­се­ка ра­ке­ты ши­ро­ко ис­поль­зо­ва­лись пла­ст­мас­сы, из стек­ло­пла­сти­ка из­го­тав­ли­вал­ся че­мо­да­н-ра­нец для пе­ре­нос­ки ра­ке­ты.

Пе­ре­нос­ной ва­ри­ант ком­плек­са, а так­же ма­кет­ный об­ра­зец бое­вой ма­ши­ны про­шли боль­шой объ­ем ис­пы­та­ний с пус­ка­ми ра­кет еще в 1961 г. Од­на­ко к кон­цу го­да бы­ло при­ня­то ре­ше­ние по­вы­сить сте­пень уни­фи­ка­ции пе­ре­нос­но­го и са­мо­ход­но­го ком­плек­сов, что по­тре­бо­ва­ло вне­се­ния ря­да до­ра­бо­ток и не­сколь­ко за­мед­ли­ло про­ве­де­ние со­вме­ст­ных ис­пы­та­ний. Тем не ме­нее, к 20 де­каб­ря сле­дую­ще­го го­да ком­плек­сы ус­пеш­но за­вер­ши­ли ис­пы­та­ния и 16 сен­тяб­ря 1963 г. бы­ли при­ня­ты на воо­ру­же­ние.

С 1963 г. про­во­ди­лись ра­бо­ты по раз­ме­ще­нию шес­ти «Ма­лю­ток» на вер­то­ле­те Ми-1МУ. В 1974 г. был соз­дан и в даль­ней­шем вы­пус­кал­ся для по­ста­вок на экс­порт вер­то­лет Ми-8ТБ, от­ли­чав­ший­ся от Ми-8ТВ при­ме­не­ни­ем шес­ти «Ма­лю­ток» вме­сто че­ты­рех «Фа­ланг». Мо­ди­фи­ка­ция­ми этой ра­ке­ты ос­на­ща­лись со­вет­ские вер­то­ле­ты Ми-8 и Ми-24.

Как из­вест­но, про­из­вод­ст­во вер­то­ле­тов Ми-2 бы­ло пе­ре­да­но в Поль­шу, где был раз­ра­бо­тан ряд бое­вых мо­ди­фи­ка­ций
Ми-2, в том чис­ле соз­дан­ный в 1979 г. Mi-2URP, воо­ру­жен­ный че­тырь­мя ПТУР «Ма­лют­ка».

В СССР ком­плек­сы ти­па «Ма­лют­ка» вы­пус­ка­лись до 1984 г. По ли­цен­зии раз­лич­ные ва­ри­ан­ты ком­плек­са про­из­во­ди­лись и про­из­во­дят­ся в Поль­ше, Че­хо­сло­ва­кии, Бол­га­рии, Ки­тае, Ира­не, Тай­ва­не и дру­гих стра­нах. Все­го же ком­плекс «Ма­лют­ка» со­сто­ял на воо­ру­же­нии бо­лее со­ро­ка пя­ти государств ми­ра (Ал­ба­ния, Ал­жир, Ан­го­ла, Ар­ме­ния, Аф­га­ни­стан, Банг­ла­деш, Бос­ния и Гер­це­го­ви­на, Бол­га­рия, Венг­рия, Вьет­нам, Гви­нея, Гви­нея-Би­сау, Еги­пет, Зам­бия, Ин­дия, Ирак, Иран, КНДР, КНР, Кон­го, Ку­ба, Ли­вия, Ма­ке­до­ния, Ма­ли, Ма­рок­ко, Мо­зам­бик, Мон­го­лия, Ни­ка­ра­гуа, Пе­ру, Поль­ша, Рес­пуб­ли­ка Сер­бия, Ру­мы­ния, Си­рия, Су­дан, Уган­да, Хор­ва­тия, Че­хо­сло­ва­кия, Эфио­пия).

ПТРК «Ма­лют­ка» пред­на­зна­чен для борь­бы с бро­ни­ро­ван­ны­ми це­ля­ми, раз­ру­ше­ния ук­ры­тий и унич­то­же­ния ог­не­вых средств и то­чек про­тив­ни­ка.

Со­став пе­ре­нос­но­го ком­плек­са:

пульт управ­ле­ния 9С415 с мо­но­ку­ляр­ным ви­зи­ром 9Ш16 мас­сой 12,4 кг.
2 ПТУР 9М14 в че­мо­да­на­х-ран­цах 9П111 мас­сой по 18,1 кг.
Для пе­ре­нос­но­го ком­плек­са 9К11 бы­ла при­ня­та пе­ре­нос­ка ра­ке­ты с пус­ко­вой на­прав­ляю­щей в за­плеч­ном че­мо­да­не-ран­це 9П111. В бое­вом по­ло­же­нии кор­пус че­мо­да­на-ран­ца слу­жил ос­но­ва­ни­ем пус­ко­вой ус­та­нов­ки. Два бой­ца про­ти­во­тан­ко­во­го рас­че­та не­сли вью­ки №2 и №3 — че­мо­да­ны-ран­цы с ра­ке­та­ми и пус­ко­вы­ми ус­та­нов­ка­ми, а их ко­ман­дир, он же стар­ший опе­ра­тор (на­вод­чик), нес вьюк №1 — пульт управ­ле­ния 9С415 с мо­но­ку­ляр­ным ви­зи­ром 9Ш16 и ап­па­ра­ту­рой на­ве­де­ния. Днев­ной оп­ти­че­ский ви­зир 9Ш16 име­ет вось­ми­крат­ное уве­ли­че­ние с по­лем зре­ния 22,5°. Но­си­мый ком­плекс пе­ре­во­дил­ся из по­ход­но­го по­ло­же­ния в бое­вое по­ло­же­ние за 1 ми­ну­ту 40 се­кунд. Ра­ке­ты мо­гут раз­ме­щать­ся на уда­ле­нии до 15 м от цен­траль­но­го по­ста управ­ле­ния.

Про­ти­во­тан­ко­вая управ­ляе­мая ра­ке­та 9М14

Даль­ность стрель­бы — 500-3000 м. Бое­вая часть 9Н110: ку­му­ля­тив­ная, бро­не­про­би­вае­мость — 200 мм при 60°, 400-460 мм при 90°; мас­са БЧ — 2,6 кг, ВВ — 2,2 кг. Взры­ва­тель — кон­такт­ный, даль­ность взве­де­ния — 70-200 м. Сис­те­ма управ­ле­ния — руч­ная ко­манд­ная по про­во­дам. Ве­ро­ят­ность по­па­да­ния в танк — 0,7. Дви­га­тель — РДТТ. Ско­рость по­ле­та: мак­си­маль­ная — 140 м/с., сред­няя — 115 м/с. Вре­мя по­ле­та на мак­си­маль­ную даль­ность — 26 с. Мас­са: ра­ке­ты — 10,9 кг. Раз­ме­ры: дли­на — 860 мм, диа­метр — 125 мм, раз­мах кры­ла — 393 мм.

Ра­ке­та 9М14 со­сто­ит из при­сты­ко­вы­вае­мых пе­ред пус­ком бое­вой час­ти 9Н110 и крыль­е­во­го от­се­ка. Со­еди­не­ние их про­из­во­дит­ся очень бы­ст­ро, с ис­поль­зо­ва­ни­ем спе­ци­аль­ных зам­ков. В крыль­е­вом от­се­ке по оси по­сле­до­ва­тель­но рас­по­ла­га­ют­ся: мар­ше­вый дви­га­тель, ру­ле­вая ма­шин­ка и ги­ро­скоп. В коль­це­вом про­стран­ст­ве во­круг мар­ше­во­го дви­га­те­ля раз­ме­ща­ет­ся ка­ме­ра сго­ра­ния стар­то­во­го дви­га­те­ля с мно­го­ша­шеч­ным за­ря­дом, а за ней — ка­туш­ка про­вод­ной ли­нии свя­зи. На на­руж­ной по­верх­но­сти кор­пу­са ра­ке­ты ус­та­нов­лен трас­сер.

Ра­ке­та 9М14 ос­на­ще­на од­но­ка­наль­ной сис­те­мой управ­ле­ния. На ра­ке­те ус­та­нов­ле­на все­го од­на ру­ле­вая ма­шин­ка, пе­ре­ме­щаю­щая на­сад­ки (де­флек­то­ры) на 2-ух про­ти­во­по­лож­ных ко­со­на­прав­лен­ных со­плах мар­ше­во­го дви­га­те­ля. При всем этом по­пе­ре­мен­но осу­ще­ст­в­ля­ет­ся управ­ле­ние по тан­га­жу и кур­су, потому что ра­ке­та в по­ле­те вра­ща­ет­ся от­но­си­тель­но про­доль­ной оси с по­сто­ян­ной уг­ло­вой ско­ро­стью — 8.5 обо­ро­тов в се­кун­ду. Пер­во­на­чаль­ный про­во­рот по кре­ну при­да­ет­ся при ра­бо­те стар­то­во­го дви­га­те­ля с со­от­вет­ст­вую­щей ори­ен­та­ци­ей осей сопл. Да­лее вра­ще­ние под­дер­жи­ва­ет­ся за счет ус­та­нов­ки плос­ко­сти крыль­ев под уг­лом к про­доль­ной оси ра­ке­ты. Для увяз­ки уг­ло­во­го по­ло­же­ния ра­ке­ты с на­зем­ной сис­те­мой ко­ор­ди­нат ис­поль­зу­ет­ся трех­сте­пен­ной ги­ро­скоп с ме­ха­ни­че­ской рас­крут­кой, осу­ще­ст­в­ляе­мой в про­цес­се стар­та по­сред­ст­вом лен­ты. На ра­ке­те от­сут­ст­ву­ют бор­то­вые ис­точ­ни­ки элек­тро­пи­та­ния, а един­ст­вен­ная ру­ле­вая ма­шин­ка ра­бо­та­ет от то­ка, по­сту­паю­ще­го от на­зем­ной ап­па­ра­ту­ры по од­ной из це­пей во­до­стой­ко­го

survincity.ru

Противотанковый ракетный комплекс «Малютка» | Энциклопедия оружия

Описание

Противотанковый ракетный комплекс «Малютка» предназначен для борьбы с бронированными целями, разрушения укрытий и уничтожения огневых средств и точек противника. Разработан в КБМ (г. Коломна) под руководством главного конструктора С. Н. Непобедимого в 1960 году. Переносной вариант комплекса 9К11, а также созданный в инициативном порядке макетный образец боевой машины 9П110 прошли большой объем испытаний с пусками ракет в 1961 году и 16 сентября 1963 г. были приняты на вооружение.

В дальнейшем ракету модернизировали с присвоением индекса 9М14М (комплекс 9К14М). В 1968 году под этот комплекс была разработана новая боевая машина 9П122 на шасси БДРМ-2. Комплекс вошел и в состав вооружения боевой машины пехоты БМП-1. Боекомплект БМП-1составлял 4 ПТУР, которые вручную устанавливались на направляющую, закрепленную над стволом 73- мм гладкоствольного орудия. Наведение обеспечивалось аппаратурой 9С420. Позднее аналогичное вооружение получила и боевая машина десанта БМД-1, но боекомплект составлял только три ракеты.

В 1969 году завершилась разработка полуавтоматического варианта комплекса — 9К14П «Малютка-П». Вес собственно ракеты, получившей наименование 9М14П, возрос незначительно до 11,4 кг. Специально для нового комплекса была создана боевая машина 9П133 на шасси БРДМ-2. Новая ракета 9М14П могла применяться и в составе переносного комплекса 9К11, но только в прежнем, ручном режиме наведения. Наземная аппаратура полуавтоматического комплекса оказалась более громоздкой, что исключило ее применение в переносном комплексе.

Помимо использования в переносных и самоходных комплексах в первой половине шестидесятых годов проводились работы по оснащению комплексами «Малютка» танков ПТ-76, Т-62, Т-10м, но до принятия на вооружение эта техника не дошла.

Уже в 1963 г. проводились работы по размещению шести «Малюток» на вертолете Ми-1У. В 1974 году был создан и в дальнейшем выпускался для поставок на экспорт вертолет Ми-8ТБК, отличавшийся от Ми-8ТВ применением шести «Малюток» вместо четырех «Фаланг». Производство вертолетов Ми-2 было передано в Польшу, где был разработан ряд модификаций Ми-2, в том числе созданный в 1979 г. Mi-2URP, вооруженный четырьмя «Малютками».

Комплекс «Малютка» можно отнести к несомненным удачам отечественного ракетостроения. Помимо «службы» на протяжении нескольких десятилетий в Советской Армии он экспортировался в десятки зарубежных стран и неоднократно использовался в локальных конфликтах, в ходе которых подтвердил свою высокую боевую эффективность и надежность в эксплуатации. За время производства ПТРК этого типа их поставлено в отечественные Вооруженные силы и за границу (в более чем 35 стран мира) более 300 000 штук.

Собственно ракетный комплекс производился в Болгарии, Иране, Югославии и Китае. В нашей стране комплексы типа «Малютка» выпускались до 1984 года. В настоящее время КБМ предлагает вариант модернизации комплекса, получивший обозначение «Малютка-2».

На западе комплекс и его модификации имел обозначение AT-3 «Sagger».

Состав комплекса:

Ракета 9М14 состоит из пристыковываемых перед пуском боевой части 9Н110 и крыльевого отсека. Соединение их производится очень быстро, с использованием специальных замков. В крыльевом отсеке по оси последовательно располагаются — маршевый двигатель, рулевая машинка и гироскоп. В кольцевом пространстве вокруг маршевого двигателя размещается камера сгорания стартового двигателя с многошашечным зарядом, а за ней — катушка проводной линии связи. На наружной поверхности корпуса ракеты установлен трассер.

Ракета 9М14 оснащена одноканальной системой управления. На ракете установлена всего одна рулевая машинка, перемещающая насадки (дефлекторы) на двух противоположных косонаправленных соплах маршевого двигателя. При этом попеременно осуществляется управление по тангажу и курсу, так как ракета в полете вращается относительно продольной оси с постоянной угловой скоростью — 8,5 оборотов в секунду. Первоначальный проворот по крену придается при работе стартового двигателя с соответствующей ориентацией осей сопл. Далее вращение поддерживается за счет установки плоскости крыльев под углом к продольной оси ракеты. Для увязки углового положения ракеты с наземной системой координат используется трехстепенной гироскоп с механической раскруткой, осуществляемой в процессе старта посредством ленты. На ракете отсутствуют бортовые источники электропитания, а единственная рулевая машинка работает от тока, поступающего от наземной аппаратуры по одной из цепей водостойкого трехжильного провода.

Крылья ракеты в транспортном положении складываются навстречу друг другу, так что поперечные габариты не превышают 185х185 мм при размахе разложенного крыла 393 мм.

Для переносного комплекса 9К11 переноска ракеты с пусковой направляющей осуществляется в заплечном чемодане-ранце 9П111. В боевом положении корпус чемодана-ранца служит основанием пусковой установки. Два бойца противотанкового расчета несут вьюки №2 и №3 — чемоданы-ранцы с ракетами весом 18,1 кг и пусковыми установками, а командир расчета, он же старший оператор (наводчик), несет вьюк №1 — пульт управления 9С415 с монокулярным визиром 9Ш16 и аппаратурой наведения, весом 12,4 кг. Оптический визир имеет восьмикратное увеличение, только дневной режим, поле зрения 22,5°.

Разработчики комплекса придавали большое внимание снижению трудоемкости изготовления ракеты и снижению ее стоимости. В корпусе боевой части и крыльевого отсека широко использовались пластмассы, из стеклопластика изготавливался чемодан-ранец для переноски ракеты.

Модернизированный вариант ракеты 9М14М был оснащен более совершенной боевой частью, контакты взрывателя перенесли с боевой части на двигатель, был введен дополнительный бугель. Наибольший показатель бронепробиваемости — 520 мм — был достигнут в модификации ракеты 9М14МП1.

К недостаткам комплекса следует отнести:

• ручное управление (кроме 9М14П) и, следовательно, зависимость эффективности применения комплекса от степени тренированности и психофизического состояния оператора.
• недостаточно высокий уровень боеготовности — при всем достигнутом удобстве эксплуатации перед боевым применением ракета требует извлечения из чемодана-ранца, пристыковки боевой части, раскрытия консолей крыльев, размещения ракеты на направляющей пусковой установки, которую, в свою очередь, также нужно развернуть при переходе из походного положения в боевое.
• для обеспечения безопасности оператора от воздействия газовой струи двигателя ракеты пульт управления относится подальше от пусковой установки. Для выведения стартующей сбоку ракеты на линию визирования также требуется время. Оно-то в значительной мере и определяет ограничение по минимальной дальности пуска.
• недостаточно высокая скорость полета позволяет противнику предпринять эффективные меры противодействия.

war-arms.info

Противотанковый ракетный комплекс (ПТРК) «Малютка-2»

Описание

Противотанковый ракетный комплекс (ПТРК) «Малютка-2»представляет собой модернизированный вариант комплекса 9К14 «Малютка» и отличается от последнего применением усовершенствованной ракеты с различными типами боевых частей. Разработан в Коломенском КБ Машиностроения.

Комплекс предназначен для поражения современных танков и другой бронированной техники, а также инженерных сооружений типа ДОТ и ДЗОТ при отсутствии и наличии естественных или организованных инфракрасных помех.

Его предшественник — комплекс «Малютка» — один из первых отечественных ПТРК изготавливался, примерно, в течение 30 лет и находится на вооружении более чем в 40 странах мира. Различные варианты комплекса производились и производятся в Польше, Чехословакии, Болгарии, Китае, Иране, Тайване и других странах. КБМ предлагает продлить срок эксплуатации всех ранее выпущенных вариантов ракет независимо от года и места их выпуска не менее чем на 10 лет. «Малютка-2» позволит не утилизировать своих предшественников, а модернизировать их на территории государства-заказчика. При этом существенно повышается пробиваемость брони танков, а также облегчается работа оператора за счет введения помехозащищенного полуавтоматического управления. Исключается необходимость переучивать расчеты комплексов, поскольку принципы управления — прежние. Стоимость модернизации вдвое ниже по сравнению с приобретением аналогичной новой ПТУР.

На западе комплекс и его модификации получил обозначение AT-3 «Sagger».

Противотанковый ракетный комплекс «Малютка-2» состоит из оптического визира 9Ш16 и противотанковой ракеты 9М14 . Оптический визир имеет только дневной режим. Комплекс переносится в трех вьюках. В одном вьюке ПУ с оптическим визиром, аккумуляторная батарея и ЗИП (масса 12,4 кг), два других вьюка — это ракеты 9М14 с контейнерами — пусковыми установками (масса по 18,1 кг каждый). Боевой расчет — 2 – 3 человека.

Борт ракеты предельно упрощен и основные функции управления перенесены на наземную аппаратуру, в том числе блок формирования команды управления, источники питания и приемно-усилительные приборы. Передача сформированной команды и энергопитание осуществляется по специальному водостойкому трехжильному микрокабелю длиной 3200 метров, упрочненному тридцатью шестью шелковыми нитями. Катушка с кабелем размещена на ракете и разматывается в процессе полета. Система управления — одноканальная. Планер и корпус боевой части ракеты выполнен из специальной пластмассы, а двигательная установка, гироскоп, газовые рулевые машинки и воронка боевой части — из металла. Это позволило весьма значительно снизить издержки и себестоимость производства ракеты. Наведение на цель полуавтоматическое или ручное (по трем точкам). При климатических испытаниях комплекс в течение трех месяцев выдерживал без деформаций температуру +50° и мог храниться не менее 10 лет.

Ракета «Малютка-2» имеет повышенную бронепробиваемость и увеличенную среднетраекторную скорость полета. Может использоваться со всех штатных пусковых установок, транспортируется в штатных укупорках и проверяется штатной контрольно-поверочной аппаратурой комплекса «Малютка». Оснащается различными видами боевых частей (кумулятивной, тандемной кумулятивной, термобарической) и усовершенствованным трассером. Двигатель — двухкамерный РДТТ имеет модернизированные заряды маршевого и стартового двигателей.

«Малютка-2М» — вариант ракеты 9М14 с тандемной кумулятивной боевой частью имеет специальную пусковую установку с расположенными на ней органами управления и наведения ракеты.

Кроме переносного варианта разработан авиационный вариант комплекса на базе вертолета Ми-8ТВ3.

В состав оптической аппаратуры управления 9С428 входит:

• пульт оператора 9В332
• блок автоматики 9В329
• распределительная коробка 9В351
• стабилизатор напряжения 9В119
• прибор проверки ПТУР 9В452
• прибор проверки бортовой аппаратуры управления 9В453

Общий вес аппаратуры — 15 кг.

ПТУР «Малютка» очень популярны и поныне, даже производятся без лицензии в Китае, Пакистане, Иране и на Тайване. Среди таких копий можно отметить ПТРК «Susong-Po»(КНДР), «Kun Wu» (Тайвань) и «Hongjian (Red Arrow)-73» (Китай). ПТУР «Raad» — иранская версия ПТУР 9М14 «Малютка» в производстве с 1961-го года. В Иране для этой ПТУР также создана тандемная кумулятивная БЧ с повышенной бронепробиваемостью, эффективная против многослойной брони и брони под динамической защитой.

ТТХ

war-arms.info

Малютка (ПТРК) — Википедия

«Малютка» (Индекс ГРАУ — комплекс 9К11, ракета 9М14, по классификации МО США и НАТО — AT-3 Sagger, англ. тигель) — советский противотанковый управляемый реактивный снаряд первого поколения.

История комплекса[править]

Был разработан в КБМ (г. Коломна) в 1960 году. Главный конструктор — С. П. Непобедимый. 16 сентября 1963 года был принят на вооружение. В СССР выпускались до 1984 года, произведено более 300 тыс. штук, также производился серийно в Китае и Югославии.

Предназначен для поражения танков, инженерных и фортификационных сооружений, надводных целей.

Различные варианты комплекса производились и производятся в Болгарии, Иране, Польше, Чехословакии, Китае, Тайване и других странах.

В конце 1960-х годов ракету модернизировали с присвоением индекса 9М14М. В дальнейшем КБМ предлагал вариант модернизации комплекса, получивший обозначение «Малютка-2».

Тактико-технические характеристики[править]

• Система наведения: командная, по проводам, ручная
• Длина: 860 мм
• Калибр: 125 мм
• Размах крыльев: 393 мм
• Масса ракеты: 10,9 кг
• Скорость полёта: 120 м/с
• Дальность пуска: 500-3000 м
• Время полета на максимальную дальность: 26 с
• Скорость вращения снаряда в полете: 8,5 об./мин^[1]
• Боевая часть: кумулятивная
• Масса боевой части: 2,6 кг
• Бронепробиваемость:
  • под углом 0° — 400 мм
  • под углом 60° — 200 мм
• Вероятность поражения цели типа танк: 0,7

Индексы комплексов и ракет ГРАУ МО СССР

Базовая модель — ПТРК «Малютка» 9К11 с ракетой 9М14 в составе боевой машины 9П110 «Овод» на шасси БРДМ-1

• ПТРК «Малютка-М» 9К11М с ракетами 9М14М и 9М14М1
• ПТРК «Малютка-П» 9К11П с ракетами 9М14П и 9М14П1
• ПТРК «Малютка-2» 9К11-2 с ракетой 9М14-2
• Малютка М2Т (Maliutka M2T;Румыния) — вариант модернизации путем замены кумулятивного заряда на заряд от ПТРК Milan 2T, модернизации двигателя и систем управления, повысив бронепробиваемость до 880 мм. ПТРК устанавливался на БМП MLI-84M и RN-94, а также на БТР ZIMBRU 2000, но в серию так и не пошел.^[2]

Боевое применение[править]

Война во Вьетнаме (1957—1975)[править]

Первое боевое применение ПТУР «Малютка» было отмечено 23-го апреля 1972 года во Вьетнаме, в ходе захвата города Тан Чанх, когда этими комплексами были уничтожены танк M48A3 и бронетранспортёр M113 2-го эскадрона 20-й танковой группы армии южного Вьетнама. Отмечен интересный случай, когда попаданием «Малютки» был выведен из строя узел связи, в результате чего вся 22-я пехотная дивизия лишилась контроля. Немногим позже «Малютками» были уничтожены пять танков M41 и ещё несколько бункеров. Через несколько дней, 27-го апреля, ПТУР-ами были уничтожены три танка M48A3 3-го эскадрона 20-й танковой группы, занимавшие оборонительные позиции на линии Донг Ха.^[13]. Всего во время войны во Вьетнаме при помощи 9М14М войска Северного Вьетнама уничтожили не менее восьми танков М41 и М48, не считая другой техники.^[14][15][16]

Арабо-израильский конфликт[править]

ПТУР «Малютка» активно использовались в арабо-израильской войне 1973 года, поразив большое количество бронированной и вспомогательной техники. Значительных успехов в этой войне достигли египетские операторы, наиболее успешными из которых стали: Мохамед Ибрагим Абд эль-Монейм аль-Мусри (поразил 27 танков, в том числе «Центурион» подполковника Асафа Ягури), Абдель Моти Абдалла Исса (поразил 26 танков), Мухаммед Абдель Ати Шараф (поразил 23 танка и 4 единицы другой техники)^{[17][неавторитетный источник? 2989 дней]}. Другой египетский ракетчик Абдул Аата за один день 6 октября уничтожил 23 танка, причём 8 танков M60 он поразил в течение одного часа.^[18] Всего в 1973 году, по оценке арабской стороны с помощью ПТУР 9М14 было выведено из строя порядка 800 израильских танков^[19]. Броня израильских танков американского производства пробивалась в 60% от попаданий «Малюток», в каждом из них погибало в среднем два танкиста.^[20]

В ходе войны 2006 года бойцы Хезболлы с помощью ПТРК «Малютка» уничтожили почти 40 единиц различной израильской техники. Также ракеты применялись против израильской пехоты, засевшей в домах.^[21][22]

Афганская война[править]

В Афганистане имелись эпизоды, когда ПТУР «Малютка» использовался советскими войсками в борьбе расчётами крупнокалиберных пулемётов противника.

…И вот, только Задорожный разобрался с растяжками этих двух мин, смотрит, еще какие-то покрытые инеем нити. — Пока одну нить за другой потихонечку перерезал, жути наглотался, что мама не хочу, — говорит Николай. Потом только выяснилось, что были нити от ПТУРСов, которые запускал прапорщик Лукьянов. Евгений Петрович Лукьянов, командир хозяйственного взода, в свое время оканчивал Печорскую школу прапорщиков войск специального назначения, и прекрасно разбирался в различных системах вооружения и в том числе мог запускать ПТУРСы (противотанковые управляемые реактивные снаряды). Наши БМП-1 были оснащены ПТУРСами «Малютка», которые при запуске тащат за собой до самой цели, тонкую проволоку, посредством которой они и управляются оператором наводчиком с башни боевой машины. Стрельбу этими установками можно вести на удалении до трех тысяч метров, бывает и наземный вариант, но у нас они были только на БМП. Предназначались они для стрельбы по танкам противника. Поскольку снаряды были очень дорогостоящими, по тем временам равнялись стоимости автомашины «Жигули», операторов-наводчиков учили только теоретически, без практического запуска, поэтому у наших бойцов никаких навыков пользования ими не было.
Учитывая все эти обстоятельства, еще до наступления зимы, подполковник Керимбаев приказал именно Лукьянову вести охоту за вражеским крупнокалиберным пулеметом ДШК, который досаждал нам и, кстати, который тогда им и был уничтожен. И эти нити, доставившие столько хлопот Николаю Задорожному, оказались проводами от тех снарядов….

— «Отряд Кара-майора». Жантасов Амангельды. Воспоминания офицера 177-го ооСпН

Балканский конфликт[править]

ПТУР «Малютка» применялись в ходе войны за независимость Хорватии. Известен случай, когда хорватский танк Т-34-85 времён Второй мировой войны успешно выдержал два попадания этих ПТУР^[23].

• Ангельский Р. Д. Отечественные противотанковые комплексы: Иллюстрированный справочник. — М.: ООО «Издательство ACT», 2002. — 192 с. — (Военная техника). — 10 000 экз. — ISBN 5-17-011744-2.
• Широкорад А. Б. Энциклопедия отечественного ракетного оружия 1918-2002 / Под общей ред. А. Е. Тараса. — Мн.: Харвест, 2003. — 544 с. — (Библиотека военной истории). — 5100 экз. — ISBN 985-13-0949-4.
• Шунков В. Н. Ракетное Оружие. — Мн.: Попурри, 2003. — (Военное дело). — ISBN 985-483-062-4.
