Спортивное оружие. Феномен пистолета Марголина

Представлять это оружие нет необходимости. Из него стреляли и школьники, и генералы. Оно безотказно служило многим поколениям стрелков-спортсменов.
Промахнуться из этого пистолета невозможно. Работа его точна и безупречна. Из него легко стрелять и легко попадать. Его приятно держать в руке. Он завораживает
геометрией вороненой стали и притягивает особым оружейным магнетизмом. И, кажется, нет мужчины, который в тайне не мечтал бы иметь его.
Переоценить пистолет Марголина трудно. И мало кто знает, что конструктор его был … слепым! Русский моряк Михаил Васильевич Марголин, потеряв зрение на боевом корабле при взрыве немецкого снаряда, не сдался и нашел свой путь в кромешной жизненной тьме. Скрытые резервы человека велики и непредсказуемы. Изувеченный моряк сумел то, что оказалось под силу лишь очень немногим. Он стал конструктором-оружейником. И ему удалось создать такую оружейную систему, какую не удалось сконструировать никому ни до, ни после него.
Попытки создать многозарядный учебно-тренировочный малокалиберный пистолет безуспешно предпринимались с конца прошлого столетия. В основном это были переделки армейских и гражданских боевых пистолетов под малокалиберный патрон.
В России, а затем в СССР сначала переделали под патрон кольцевого воспламенения калибра 5,6 мм револьвер системы Наган, затем пистолет ТТ, появились системы Ракова, Севрюгина, Блюма. На Западе под калибр 22 подогнали Вальтер, Беретту, Кольт, Сэвидж.
Но в спортивной практике это оружие не приживалось. Пистолеты, переделанные из боевых, неудобно «сидели» в руке, имели тяжелые спуски с «провалом», были сбалансированы для стрельбы сильными боевыми патронами в боевых условиях. Даже сама техника стрельбы из боевых систем принципиально отличается от выполнения спортивного выстрела. Но, главное, отсутствовала необходимая для спортивного оружия
повышенная кучность боя, а также возможность быстрого внесения пристрелочных поправок по ходу стрельбы. Все это не соответствовало спортивно-тренировочному процессу. К тому же в пистолетах, переделанных из боевых, малокалиберные патроны,
имеющие «шляпку»-закраину «перекашивало» в магазинах при вертикальной подаче, и автоматика отказывала сплошь и рядом. Были и другие недостатки, устранить которые никак не удавалось. Оригинальную автоматическую систему спортивного класса разработать не мог никто. Конструкторская мысль зашла в тупик.

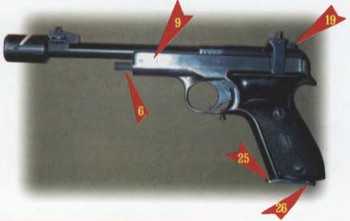

Фото 2. Разборка пистолета
Курок 19 спущен. Защелку магазина 26 отвести назад (от ствола). Магазин 25 извлечь из рукоятки вниз. Головку штока 6 вытянуть (к стволу), до упора повернуть на 90 градусов, поставить на стопор (отпустить), замыкатель 9 извлечь (на себя)

Марголин пошел своим путем – у него не было другого пути. Взять какую-либо конструкцию за основу он не мог, он ее просто не видел. Он мог мыслить только нешаблонными категориями и мог придумать только что-то свое. И то, что он придумал,

не имело аналогов тогда, не имеет и сегодня.
Марголин сконструировал автоматический пистолет, полностью отвечающий спортивным
требованиям. Ему удалось в одной системе объединить мало совместимые вещи – автоматику перезарядки и точность боя. Он увеличил количество нарезов и сделал их пологими — и пуля спокойнее пошла по стволу. Ствол высверливался на легкий конус, и
кучность его резко повысилась. Сам ствол неподвижен, наглухо запрессован в корпус и закреплен шпилькой. Главной общепризнанной «изюминкой» конструкции является
регулируемый по горизонтали прицел на неподвижной стойке, наглухо посаженный на корпус.
Мушка, регулируемая по высоте, основанием запрессована на стволе. Отсутствие люфтов и смещений между всеми этими деталями устраняет расхождения прицельной линии и оси ствола. Конструктором был выбран самый оптимальный принцип перезарядки для
малокалиберного высокоточного пистолета — автоматику отдачи свободного затвора, не связанного с постановкой на нем прицельного приспособления и не влияющего на
процесс прицеливания. Конструкционная «изюминка» № 2 — магазин с однорядным, но
«полушахматным» расположением патронов и «косыми» подающими губками (фото 6-Б),
«поднимающими» шляпку малокалиберного патрона при его продвижении из магазина в ствол.
Патроны в таком магазине, слегка расширенном с тыльной стороны, смещаются шляпками по отношению друг к другу, что удерживает их в строго горизонтальном положении и не позволяет перекашиваться при вертикальной подаче снизу-вверх.
Автоматика пистолета работала безукоризненно.
Рукоятку Марголин наклонил на оптимально-балансовый для стрельбы угол, придав ей идеальную естественную ортопедичность, и пистолет «сел» в руку стрелка, как влитый. Но главное было не в этом. Точность боя любого оружия в основном зависит от его весового и механического баланса, который трудно поддается математическим расчетам и
определяется по наитию конструктора. Баланс можно только прочувствовать. И создать идеально сбалансированное оружие, каким является пистолет Марголина, мог только незрячий человек, с характерным для слепых обостренным и безошибочным чувством
равновесия, человек, по жестокой необходимости развивший в себе почти
сверхъестественную способность ощущать сопротивляемость металла, силу пороха. Чувствовать импульс массы каждой детали, смещающий оружие при стрельбе. Марголин смог абстрактно «увидеть» взаимодействие этих импульсов и «состыковать» их так, что они взаимно поглощали друг друга при движении деталей в момент выстрела. Только слепой конструктор с обостренным чувством баланса мог подогнать стальную конструкцию к живой плоти человеческой руки, безукоризненно приспособив подсистему «техника» к подсистеме «человек», образовав условия для создания системы «стрелок-оружие». И дальше все зависело только от самого стрелка. Слепой моряк резко обошел других


Фото 3. Разборка пистолета
— головку штока 6 с возвратной пружиной извлечь вперед (к стволу)
— затвор 5 извлечь назад (от ствола)
— 9 — замыкатель


Фото 4. Разобранный пистолет
Затвор показан в «перевернутом» состоянии
А — выточка для разобщителя
Б — выточка для предохранителя (в режиме затворной задержки)
— замыкатель 9 вставлен для наглядности
— механизм поставлен на предохранитель 17 (он опущен)

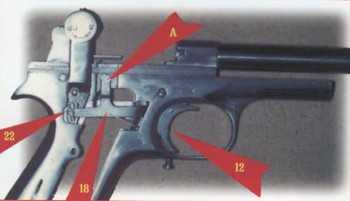

Фото 5. Схема работы разобщителя (до выстрела) курок взведен
Выступ разобщителя А поднят и находится в выточке затвора. Тяга курка 18 упирается в
выступ шептала 22.
Б — косые подающие губки магазина


Фото 6. Схема работы разобщителя (после выстрела)
Курок спущен. Спусковой крючок 12 нажат.

При движении затвора назад выступ разобщителя А «Выдавливается» из выточки затвора

вниз, при этом спусковая тяга 18 опущена вниз и разобщена с шепталом. При этом взведенный курок снова сможет встать на боевой взвод оружейников.

Сконструированный им пистолет имел изумительную точность боя, мягкий и легкий
спуск без «провала», был приятно удобен в руке, прост в обращении, несложен в сборке и разборке. По ходу стрельбы легко и просто вводились пристрелочные поправки. Возможность ведения автоматического огня при безотказной работе механизма делала стрельбу из этого оружия необычайно интересной и открывала новые перспективы
развития стрелково-спортивной практики. Преимущества этой системы перед другим оружием такого класса и назначения были очевидны и неоспоримы.
То, что происходило дальше, сейчас уже мало кому известно. Хода пистолету не дали. Приговор тупых чиновников в погонах и без погон (извечное бедствие России) был категоричен: «Конструкция слепого не может приниматься всерьез». Того, что никогда не

было, не может быть никогда».
Завистливые твари подставили Марголину подножку. Далее события развивались так, как им и положено было развиваться в те непростые времена. Кто-то положил на стол всемогущего Берии опытный образец пистолета с полной справкой о его боевых качествах. Лаврентий пострелять любил, хотя из-за импульсивности характера у него это получалось довольно скверно. Опробовав самолично пистолет в тире, глава грозного ведомства с удивлением констатировал, что сразу попал туда, куда стрелял. Это ему
понравилось настолько, что он провел в тире остаток дня, изведя при этом кучу патронов.
Сталину было доложено о разоблачении группы вредителей, саботирующих внедрение
перспективного оружия. Пистолет был запущен в серийное производство. Конструкция его была настолько удачной, законченной и совершенной, что с 1949 года и до нашего времени он выпускается практически без изменений.
Требования к стандартам спортивного оружия изменялись, и в разные времена пистолет выпускался с различной длиной ствола – от 140 до 180 мм. Автор статьи видел пистолет с длиной ствола 300 мм, из него стреляли многоборцы, и с очень коротким стволом — для оперативных целей поражения противника в руку, ногу, плечо. Емкость магазина тоже изменялась – от 10 до 6 патронов. С 1955 года выпускался вариант пистолета для скоростной стрельбы по нескольким силуэтам укороченными патронами, с затвором из легкого сплава, так называемый МЦУ. Эти пистолеты применялись в спортивной практике с заводскими и самодельными компенсаторами – дульными тормозами для уменьшения отдачи. Скоростное стрелковое упражнение, которое выполнялось по олимпийской программе (оно так и называлось — «Олимпийка»), было очень сложным и
ответственным. Попытки создать для скоростной стрельбы другие пистолеты предпринимались и у нас, и за границей. Но мастера-стрелки, поработав с этими системами, заявляли, что в общем-то оружие неплохое, но чего-то в нем не хватает


Фото 7. Курок 19 чуть «привзведен» и поставлен на предохранительный (предварительный) взвод. Предохранитель 17 поднят. В таком положении он выключен.


Фото 8. Курок 19 взведен. Предохранитель 17 опущен до отказа. В таком положении он
включен. Курок заперт.


Фото 9. Заряжение пистолета «по одному патрону» захватить затвор большим (А) и средним (Б) пальцами и отвести его назад до упора


Фото 10. Заряжание «по одному» — открытый затвор свободным указательным пальцем прижать в заднем крайнем положении..

И возвращались к Марголину. Баланс у него был все-таки лучше. Поэтому-то он и выпускается до сих пор.
Особенно хорошего качества были пистолеты выпуска конца 50-х начала 60-х годов. У них была качественнее сталь и чище обработка канала ствола. Разброс они имели «по десятке» спортивной мишени на дистанции 25 метров. Спортсмены старших поколений помнят это оружие, которое поставлялось в красивых деревянных футлярах, с набором запчастей, инструментов, принадлежностей для чистки и смазки. В наше время пистолет Марголина производится под маркировкой МЦ.

Имеется также газовый пистолет «Марго» и экспериментальный короткий вариант
малокалиберного пистолета — тоже «Марго». В основу обеих конструкций положен
пистолет Марголина.
Автоматические малокалиберные пистолеты появлялись и на Западе – они имели красивый и грозный вид, но как спортивное оружие не годились. Появлялись и малокалиберные револьверы — бой их был точнее, чем у пистолетов, но конкуренции с
Марголиным они не выдерживали. Там не любят хвалить русское оружие, потому что
оно русское, но пистолет Марголина есть в каждом спортивном тире, много их и в
частном пользовании. Стиснув зубы, один западный спортсмен как-то признался автору статьи: «Все-таки он лучше других».
Кстати, прицел Марголина практически без изменений тихо и молча перекочевал на
немецкий «Вальтер», итальянскую «Беретту», на ряд спортивных моделей бельгийского, французского, испанского производства.
Владельцы оружейных магазинов с удовольствием закупают пистолет Марголина для реализации. В странах Латинской Америки, где в шоу-бизнесе не запрещены смертельные номера, этот пистолет используется цирковыми артистами для демонстрации номеров
сверхметкой стрельбы.
Многие из наших офицеров — и служивый люд, и оперсостав, часто говорили, что будь
«Марголин» большего калибра, они с удовольствием носили бы его на службу, уж очень из него легко попадать.
Принцип работы автоматики пистолета, основанный на работе свободного затвора,
чрезвычайно прост. Затвор запирает ствол своей массой, при выстреле под действием
силы отдачи отходит назад, извлекая и выбрасывая стреляную гильзу. Движущимся
затвором взводится курок и производится разобщение спусковой тяги с шепталом (фото
5-6), чтобы курок смог встать на боевой взвод.
После полного отката затвор возвратной пружиной возвращается в крайнее переднее
положение, подхватывая из магазина очередной патрон и досылая его в ствол. При
нажиме на спусковой крючок курок срывается с шептала, ударяет по ударнику, который
разбивает капсюль-закраину патрона, происходит выстрел и все начинается сначала.
И так до тех пор, пока в магазине есть патроны. При расходовании последнего патрона затвор не останавливается в заднем крайнем положении, как у боевых пистолетов.
Предохранитель «Марголина» является одновременно и приспособлением для ручной
фиксации затвора в заднем крайнем положении для стрельбы «по одному патрону»
(фото 9-12). Момент этот явно неудобен, и за прошедшие десятилетия различными
конструкторами неоднократно предпринимались попытки сделать предохранитель и затворную задержку раздельными, как у боевых пистолетов, но нарушалось что-то, предусмотренное конструктором, что-то расбалансировывалось в механизме, и бой пистолета заметно ухудшался.
Порядок сборки и разборки оружия представлен на серии фото 2-4. Сборка производится в обратном порядке.
Внимание!
Замыкатель 9 (фото 3-4) вставляется в посадочные места затвора, обозначенной на
нем стрелкой вперед-вверх! При правильной эксплуатации ресурс пистолета составляет 100.000 выстрелов. Его надо почаще разбирать и чистить от


Фото 11. Заряжание «по одному»
— Указательным пальцем (А) удерживать затвор в крайнем заднем положении
— Освободившимся средним пальцем (Б) «утопить» предохранитель вниз до отказа.
После этого затвор застопорится в заднем крайнем положении.


Фото 12. Заряжание по одному
— Вставить патрон в ствол
— Поднять предохранитель вверх до отказа. При этом затвор освободится от стопора и
уйдет вперед. Курок взведен, пистолет готов к выстрелу


Фото 13. Для тренировки «вхолостую» курок должен ударять только по кусочку резины А


Фото 14. А — маховик введения  горизонтальных поправок
Б — стопорный винт целика набивающейся патронной осалки и частиц несгоревшего пороха. Ствол чистится только с казенной части во избежание растирания его со стороны дульного среза и связанного с этим понижения кучности. Для чистки ствола применяется жесткая ветошь или винтовочная кострица, такой материал снимает свинец, налипающий на стенки канала ствола. Слишком большое наволакивание свинца рано или поздно
вызывает раздутие ствола. Поэтому необходимо вычищать ствол очень тщательно и не применять патроны с высохшей или стертой осалкой пули.
После чистки пистолет смазывается любым машинным маслом.
При тренировках вхолостую под курок необходимо подкладывать кусочек резинки (фото
13). Иначе ударником будет медленно, но верно разбиваться передняя упорная кромка патронника, и оружие будет делать осечки.
При необходимости сделать поправку по горизонтали вращают маховичок целика (фото 14-а). Один «щелчок» трещотки маховичка на дистанции 25 м равен 1/4 габарита круглой
пистолетной мишени № 4. При вращении маховичка по часовой стрелке целик перемещается вправо, в том же направлении перемещается и средняя точка попадания. Если поправку нужно дать влево — маховик вращают против часовой стрелки. При
необходимости поднять среднюю точку попадания мушку опускают, ее маховик вращают в сторону буквы «Н» (низ). При необходимости опустить среднюю точку попадания маховик вращают в сторону буквы В (верх) (фото 15-А). Перед введением поправок не забывайте отпускатьстопорные винты на целике и мушке (фото 14-Б, 15-
Б). После введения поправок эти винты следует снова затянуть.
Внимание! Пистолет Марголина, разработанный 50 лет назад не рассчитан на стрельбу
появившимися в последнее время на Западе усиленными патронами калибра 22 с оболочечными и полуоболочечными пулями. При стрельбе такими боеприпасами затвор может выбить назад!

Сам Михаил Васильевич Марголин был и остается загадкой. Был ли у него дар изобретателя свыше или же он развил его, оказавшись в тисках жестокой необходимости — мы уже не узнаем.
Известно, что у слепых необычайно остро развивается слух, осязание, чувство равновесия и опасности, ощущение пространственной ориентации и особое интуитивное понятие сути вещей. Но все это появляется только у тех, кто этого очень хочет, у кого срабатывает
рефлекс цели — высший человеческий рефлекс к преодолению преграды. Мобилизация в
экстремальных условиях внутренних резервов человека вызывает к действию способности
высшего уровня. Точно так же жестокая необходимость развивает звериное чутье у
фронтовых разведчиков, постоянно работающих ночами и балансирующих по лезвию ножа между жизнью и смертью.
Марголин не просто выиграл поединок с темнотой — он стал хозяином своей жизни. Про
него рассказывали, что по улицам он ходил без палки и поводыря. Мог стрелять из
пистолета на шорох — быстро и без промахов. На ощупь определял размеры деталей с
точностью до 0,001 мм. Всего у него было 28 (!) сконструированных им оружейных систем.
В серийное производство пошли не все, но в каждой его разработке были оригинально
сконструированные механические узлы и технические концепции, которые нашли
дальнейшее применение в артиллеристской и оружейной практике.
На чужой опыт в конструировании оружия Марголин не опирался. Он обладал
собственным непревзойденным абстрактным мышлением, его конструкции были
концептуально новыми и необычными. В любом случае это был феномен — в мировой
практике слепых оружейников не было, и по всей видимости, уже не будет.
Михаил Васильевич стал легендой и при жизни создал себе памятник — его пистолет
признан Русской национальной оружейной системой. Он стал неотъемлемой
принадлежностью спортивных секций в школах, ДОСААФ, военкоматах, в системе
боевой подготовки армии, милиции, контрразведки. Как спортивно-тренировочное
оружие — пистолет Марголина идеален и непревзойден. По всему земному шару из него
стреляют на протяжении 50 лет и, наверное, будут стрелять еще очень долго.
Спортивного автоматического пистолета лучшей конструкции не изобрел пока еще никто.

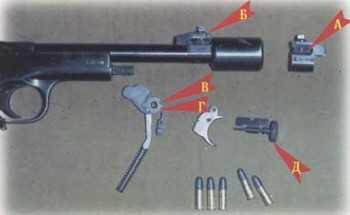

Фото 15. А — маховик мушки для  вертикальных поправок
Б — стопорный винт маховика мушки
В — выступ предварительного (предохранительного) взвода
Г — выступ боевого взвода
Д — извлеченные из прицела целик и маховик горизонтальных поправок


Фото 16. Для облегчения снаряжения магазина кнопку подавителя А опустить вниз.
Очередной патрон вкладывать шляпкой в разрез магазина Б под фиксирующие губки (пулей вперед, к стволу)

Тактико-технические данные малокалиберного автоматического пистолета Марголина
Таблица 1
Длина (разных выпусков) — от 230 до 270 мм
Вес без патронов — 900-940 гр.
Дульная энергия — 9,1/10,5 кгм (в зависимости от партии патронов)
Калибр — 5,6 мм патрон кольцевого воспламенения
Начальная скорость пули — 230-245 м/сек. (в зависимости от партии боеприпасов)
Длина ствола — 140-180 мм
Количество и направление нарезов — 6 правое
Шаг нарезов — 437
Ширина полей нарезов — 0,9-1,2 мм
Предельная дальность полета пули — 900-1000 метров
Эпсекция гильз — вправо назад
Емкость магазина — от 6 до 10 патронов
Спусковой механизм — с разобщителем
Стреляющий механизм-курково-ударникового типа
Возвратный механизм — расположен под стволом
Предохранитель-флажковый и постановка курка на предварительный предохранительный взвод
Выбрасыватель — одноплечий со спиральной пружиной
Отражатель — выступ на рамке
Прицельное приспособление — регулируемые мушка и целик.

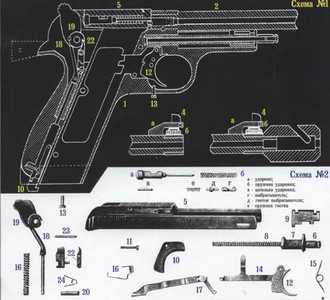

Схема №1. Технический разрез пистолета Марголина.
Схема №2. Детали пистолета Марголина, общие для пистолетов МЦ и МЦУ


Схема №3. Положения предохранителя.
а — ударник;
б — пружина ударника;
в — шпилька ударника;
г — выбрасыватель;
д — гнеток выбрасывателя;
е — пружина гнетка
Нумерация деталей пистолета Марголина
1 — рама, 2 — ствол, 3 — прицел, 4 — мушка, 5 — затвор, 6 – головка штока с муфтой, 7 — муфта, 8 — возвратная пружина, 9 — замыкатель, 10 — щиток, 11 — винт щитка, 12 — спусковой крючок, 13 – винт ограничения провала, 14 — спусковая тяга, 15 — пружина спуска,
16 — пружина спусковой тяги, 17 — предохранитель, 18 — тяга курка, 19 — курок, 20 — ось курка, 21 — боевая пружина, 22 — шептало, 23 — ось шептала, 24 — пружина шептала, 25 — магазин, 26 – защелка магазина, 27 — щечки рукоятки с винтами.

Предохранитель в положениях:
1. «Предохранение» 2. «Огонь

А.А.Потапов
Журнал «Боевые искусства планеты»

vipv.ru

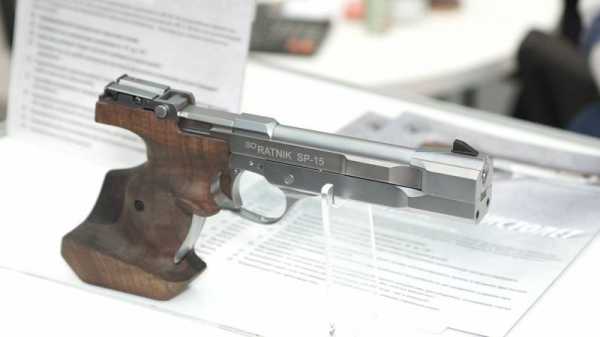

Спортивный пистолет СП-15 «Соратник» » Военное обозрение

В последние десятилетия наша страна утратила прежние позиции в области создания малокалиберных спортивных пистолетов. В наши дни большая часть стрелков использует оружие итальянского, немецкого или швейцарского производства. Вернуть утраченные позиции пробует предприятие РОСТ («Русские оружейные системы и технологии»). На состоявшейся в октябре 2016 года выставке Arms & Hunting 2016, которая прошла в Москве в Гостином дворе, были представлены макеты новых спортивных пистолетов, в том числе малокалиберный самозарядный пистолет СП-15 «Соратник» под патрон .22 LR (5,6х15,6 мм) кольцевого воспламенения.

Патрон .22 LR был создан еще в 1887 году и с тех пор не утратил популярности. Сегодня это наиболее распространенный тренировочный и спортивный боеприпас в мире. Своей популярностью данный патрон обязан целому ряду факторов: очень низкой стоимости, почти отсутствующей при выстреле отдаче и боле чем приемлемой баллистике на небольших дистанциях. Все это позволяет расходовать существенно большее число боеприпасов (в сравнении с патронами центрального боя) для проведения спортивных тренировок, а также развлекательной стрельбы.


На сегодняшний день в мире существует не так много фирм, которые занимаются выпуском спортивного оружия высокого класса, которое было бы востребовано олимпийцами. К таким компаниям относят немецкие Hämmerli, Carl Walther и Feinwerkbau, швейцарскую Morini и итальянскую Pardini. В этом списке нет компаний, представляющих Россию. В последнее время наши стрелки вынуждены были приобретать себе оружие за границей, несмотря на то, что еще два десятилетия назад дела обстояли иначе. Возможно, новый малокалиберный спортивный пистолет СП-15 «Соратник» поможет вернуть утраченные на этом рынке позиции.

Стоит отметить, что на выставке Arms & Hunting 2016 было представлено два пистолета «Соратник». «Если «Соратник 9×19» мы делали для практической стрельбы, то СП-15 изначально создавался для спортивных организаций и школ», — отмечает Игорь Немов, секретарь экспертного совета Минспорта, а также один из инициаторов программы популяризации в России стрелкового спорта. В спортивных школах «Пятнадцатый» должен будет сменить давно изношенные прежние модели и позволить готовиться к соревнованиям российским стрелкам от начального уровня до мастеров и выше. Пистолет СП-15 может успешно применяться для выполнения таких олимпийских упражнений, как «МП-5», «МП-8», а также не олимпийского упражнения «МП-10» по правилам международной стрелковой федерации. Перечисленные дисциплины требует от стрелка не только высокого искусства (ему необходимо за считанные секунды поразить удаленную на 25 метров мишень), но и предъявляют серьезные требования к оружию. В частности наряду с высокой меткостью, оружие должно также обладать минимальными подбросом дульной части ствола и отдачей при выстреле, высокой безотказностью работы.

СП-15 был готов уже в конце прошлого года — отсюда и цифра 15 в его названии. СП расшифровывается как «стандартный пистолет». Пистолет был создан практически за 1,5 месяца, но история его гораздо длиннее, она берет свое начало еще в 1964 году. Именно в этом году специально для Олимпиады в Токио тренером сборной Советского Союза Е. Л. Хайдуровым и оружейным мастером В. А. Разореновым был создан спортивный пистолет Иж-ХР-30 (первоначально носил название ХР-64). Пистолет был по-настоящему революционной и гениальной разработкой, которая на голову превосходила своих конкурентов. С этим оружием советские спортсмены завоевали в Токио все медали. Первоначально спортивный малокалиберный пистолет ХР-64 выпускался поштучно в мастерских ДОСААФ, а позднее с 1972 по 1980 год его выпуск был налажен Ижевским механическим заводом. Здесь пистолет производили серийно под обозначениями Иж-XP-30 и Иж-ХР-31 (под укороченный патрон). Еще позже он был заменен моделями, разработанными в Ижевске: Иж-34 и Иж-35.

Пистолеты конструкции В. А. Ярыгина Иж-34/35 были адаптированы под условия серийного производства. Безусловно, данные модели уступали пистолетам Хайдурова-Разоренова. Но, несмотря на это, позволили нашим спортсменам завоевать 12 медалей на Олимпиадах, чемпионатах Европы и мира. Параллельно с этим конструкторский тандем Хайдурова и Разоренова продолжал работы по совершенствованию пистолета Иж-ХР-30. К Олимпийским играм в Москве была создана модель ХР-79, а к играм в Лос-Анджелесе (1984) и в Сеуле (1988) — соответственно спортивные пистолеты ХР-82 и ХРБ-88. С началом перестройки интерес к производству спортивного оружия в СССР существенно снизился, и ижевское предприятие перешло к выпуску Иж-34/35 по заказам. Немного помогло сгладить ситуацию совместное с немецкой компанией Carl Walther производство в рамках проекта KSP 200. Когда поставленные из Ижевска спортивные пистолеты Иж-35 подвергались тюнингу, немцы дорабатывали механизмы и дизайн оружия.

Иж-XP-30

Новый малокалиберный спортивный пистолет СП-15 является логичным развитием идей знаменитого ИЖ-ХР-30. В нем были улучшены массо-центровочные характеристики, появилась возможность разборки оружия одной рукой, реализована возможности настройки автоматики пистолета под условия выполнения соответствующего стрелкового упражнения, улучшены возможности регулировки прицельных приспособлений и спускового механизма. Отдача СП-15 близка к прямолинейной, что позволяет лучше контролировать мушку в прорези при выполнении стрелком скоростных упражнений. Это не простая модернизация ранее существующих в стране моделей спортивных пистолетов, это итог научно-технического подхода, основной целью которого было достижение самых высоких результатов.

Немаловажным показателем, который оказывает влияние на результат и точность выстрела, является удобство в обращении с пистолетом. Благодаря тому факту, что в создании спортивного пистолета «Соратник» СП-15 приняли участие российские стрелки-спортсмены, конструкция и дизайн оружия идеальным образом соответствуют области применения данного пистолета. Оружие обладает оптимальными показателями массы и габаритов, а благодаря эргономичной рукояти, выполненной из натурального дерева, пистолет отлично лежит в руке стрелка в независимости от того является последний правшой или левшой. Пистолет СП-15 легко можно подстроить под индивидуальные особенности стрелка-спортсмена, оружие отличает наличие регулируемого целика, а также возможность регулировки спускового механизма без снятия рукоятки.

Предприятие РОСТ возглавляет Кирилл Емельяненко, являющийся одним из руководителей группы компании «ЦЭК». Данная группа компания сегодня является крупнейшим поставщиком дневных, тепловизионных и ночных прицелов и оптических приборов известных зарубежных марок, а также разработчиком и производителем оптоэлектроники под собственной торговой маркой FORTUNA. Именно поэтому проект СП-15 «Соратник» может рассчитывать на очень серьезную поддержку, в том числе в лице торгового дома компании TUT.RU, который входит в группу компания «ЦЭК», и уже взял на себя обязательства по распространению нового спортивного пистолета. Торговый дом будет реализовывать модель под ее экспортным обозначением — FORTUNA SNAPSHOT SP15.

На выставке Arms & Hunting 2016 малокалиберный спортивный пистолет СП-15 «Соратник» был представлен в виде прототипа с серийным номером 0001. Внешне оружие отличается от пистолетов Иж-ХР-30 главным образом применением в конструкции современных материалов и более качественной отделкой. При этом пистолет сохранил основные конструктивные особенности своего прародителя: автоматику на основе свободного затвора, выполненного составным и снабженного дополнительным пружинным амортизатором, низко расположенную ось канала ствола, регулируемый ударно-спусковой механизм со скрытым курком, регулируемые прицельные приспособления со смещенным назад целиком (что позволяет увеличить длину прицельной линии), анатомическую рукоятку сложной формы. Введенные в конструкцию пистолета изменения напрямую касаются удобства регулировки, разборки, обслуживания и ремонта оружия.

Появления «Соратников» на рынке и их массового производства следует ждать не раньше середины 2017 года. До этого момента обе модели пистолетов в нескольких вариантах будут проходить различные испытания. В рамках этих испытаний создатели оружия постараются как можно больше работать с российскими тренерами и стрелками. По заверениям разработчиков, спортивный пистолет СП-15 соответствует всем стандартам международной федерации спортивной стрельбы, оружие относится к классу стандартных спортивных пистолетов. Малокалиберный пистолет СП-15 «Соратник» может использоваться стрелками на Олимпийских играх, кубках мира по спортивной стрельбе, чемпионатах мира и Европы, а также региональных чемпионатах.


Тактико-технические характеристики пистолета СП-15:
Калибр — 5,6 мм.
Патрон — .22LR (5,6х15,6 мм).
Габаритные размеры — 272,5х128х50 мм.
Длина ствола — 153 мм.
Масса — 1,2 кг.
Емкость магазина — 5 патронов.
Длина прицельной линии — 218 мм.
Начальная скорость пули — 285 м/с.
Диапазон рабочих температур — от -30 до +50°C.

Источники информации:
https://www.all4shooters.com/ru/strelba/pistolety/ROST-SP-15-Soratnik
http://riafan.ru/560543-izrailskii-kalashnikov-i-rossiiskie-soratniki-novinki-arms-hunting-2016
http://tut.ru/sporting-guns/43267

topwar.ru

Малокалиберные пистолеты — Арсенал — Республиканский стрелково-спортивный клуб ДОСААФ России

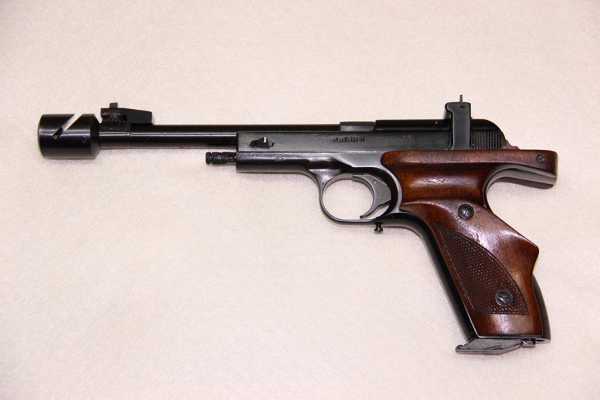

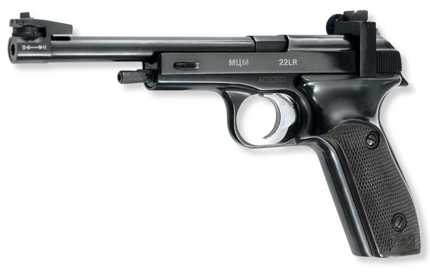

Пистолет «Марголина» (МЦМ)

Пистолет Марголина Целевой под патрон .22 «длинный», разработанный Марголиным в 1948 году на Ижевском Машиностроительном Заводе, по сегодняшний день считается одним из лучших в мире спортивно-целевым пистолетом. По своим параметрам короткоствольное оружие соответствует пистолету стандартного класса для соревнований по правилам Международного стрелкового союза.

  • Калибр 5,6
  • Длина, мм 245
  • Длина ствола, мм 130
  • Масса, гр 900
  • Емкость магазина, шт 5

Описание…

Описание…

Описание…

Описание…

Описание…

Спортивный пистолет ИЖ-35

Разработка этих пистолетов для скоростной стрельбы была начата на Ижевском механическом заводе в 1973 году. Непосредственным исполнителем работы был молодой в то время конструктор В.А.Ярыгин. Пистолеты ИЖ-35 (ИЖ35М) долгое время были основными пистолетами сборной команды страны. С ним завоевано 12 олимпийских медалей. В 1998-2000 гг. совместно с фирмой «Вальтер» был реализован совместный проект KSP200, представлявший собой ИЖ-35, который подвергался тюнингу на «Вальтере» (замена рукоятки и перепокрытие металлических деталей).

Калибр, мм — 5,6; 22LR Длина ствола, мм — 153 Длина прицельной линии, мм — 220 Усилие спуска, регулируемое, H — 10-25 Регулируемая длина рабочего хода спускового крючка, мм — 1-2,5 Вместимость магазина, патронов — 6 Габаритные размеры, мм — 300х150х50 Масса пистолета с магазином, без патронов, кг, не более — 1,34.

Описание…

Описание…

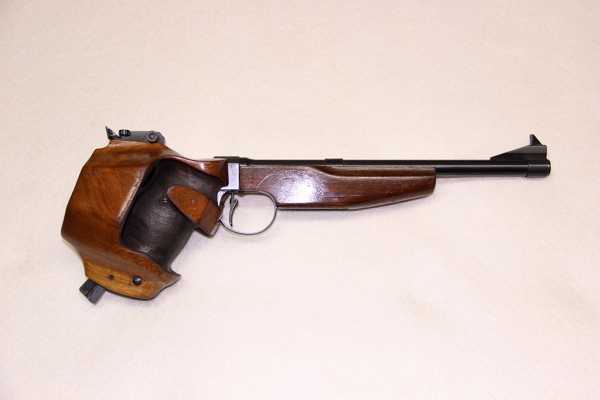

Пистолет ТОЗ-35М

ТОЗ-35М — произвольный (целевой) пистолет. Разработан в 1959-1961 годах, производится с 1962 года (модифицированный — с 1978-го).Калибр — 5,6 мм. Вес -1200 -1400 г. Кучность стрельбы (средний поперечник рассеивания) — 25 мм, что приближается к показателям спортивных винтовок. Снабжен эжекторным механизмом (выброса гильзы), а также шнеллером (ускорителем спуска) с регулировкой усилия от 5 до 30 г. Имеет регулятор рабочего хода спускового крючка и положения последнего в зависимости от длины пальцев. Уникальная для пистолетов особенность — ось крючка может поворачиваться относительно вертикальной плоскости в зависимости от желаемого направления нажима.

  • Калибр 5,6
  • Масса, гр 1200-1400
  • Емкость магазина, шт — однозарядный.

Описание…

tir-dosaaf.ru

rrulibs.com : Справочная литература : Справочная литература : Малокалиберные пистолеты : Владимир Пилюгин : читать онлайн : читать бесплатно

Малокалиберные пистолеты

Пистолет Коровина (ТК, Тула—Коровин)


Рис. 56. Пистолет ТК


Надо сразу сказать, что ни одному из авторов держать в руках пистолет Коровина не довелось – не вышли ни возрастом, ни чином. Поэтому судить о нем приходится исключительно по опубликованным техническим характеристикам и описаниям. При этом сразу бросается в глаза ряд утверждений, которых иначе как «искажением истины» назвать трудно.

Во-первых, в большинстве публикаций пистолет ТК позиционируется как «карманный» и «гражданский». Ну, если с карманным как-то еще можно согласиться, то назвать «гражданским» оружие, с самого начала предназначенное исключительно для высшего командного состава РККА, НКВД, партийных и советских работников СССР в самый расцвет мрачного террора 30-х годов, может человек только с очень гибкой совестью.

Во-вторых, заявленные технические характеристики этого оружия столь назойливо сравниваются с Браунингом образца 1906 г., что возникает закономерное подозрение, что сравнения с более современными образцами оружия ТК просто не выдерживал. Но давайте по порядку…

Советская власть со сложившейся с первых же лет работы тенденцией к стандартизации оружия нуждалась в компактном пистолете скрытого ношения для высших военных и партийных работников. В 1920-е такой пистолет под маломощный 6,35 мм патрон Браунинга, создал конструктор С. А. Коровин (1884-1946), который в молодости ряд лет работал в Льеже (Бельгия) на оружейной фабрике Дж. Браунинга. Он стал первым отечественным серийным пистолетом и первым (и на 65 лет – единственным) отечественным образцом оружия самообороны гражданского типа. Пистолет Коровина был принят в 1927 году под обозначением ТК (Тула-Коровин) как спортивный (!) и гражданский (!) пистолет. ТК выпускался в небольшом количестве, использовался в 30-е годы как личное оружие высших сотрудников НКВД, комсостава РККА и в качестве наградного оружия.

Согласно информации, опубликованной в открытых источниках, пистолет ТК заменил популярный до его появления пистолет Браунинга обр.1906 г. При близких к нему габаритах ТК имеет большую дульную энергию, большее количество патронов в магазине, более удобную рукоятку, лучшее прицельное приспособление и более удобно расположенный предохранитель. Однако если разобраться всерьез, то все эти «превосходные показатели» при ближайшем рассмотрении превращаются в фикцию.

Начнем с «более удобной рукоятки» – фикция сплошная! Рукоять совершенно не удобная! Угол рукояти в 93° не соответствовал эргономическим представлениям даже начала XX века.

« Большая дульная энергия » приобретена исключительно за счет увеличения порохового заряда в упоминавшемся уже патроне 6.35 мм Браунинг (6.35х16 SR) и увеличении длины ствола (67,5 мм против 53,5 мм у Браунинга 1906 г.). В результате такого «усовершенствования» пуля, выпущенная из пистолета ТК, с 25 м пробивала аж 2 сосновые доски и застревала в третьей. Браунингу обр. 1906 года при тех же условиях были под силу 1-2 доски. «Убойная сила» и останавливающее действие такого оружия – смехотворны! Для сравнения, пуля пистолета ТТ при стрельбе с расстояния 25 м по пакету сосновых досок (толщиной по 25,4 мм (1 дюйм), промежуток между досками 75 мм – стандартные условия «теста) пробивала 8-10 досок.

Заявления авторов ряда изданий, повествующих о том, что «несмотря на короткую прицельную линию и небольшую рукоятку, пистолет благодаря удачной компоновке и форме рукоятки, обеспечивающей надежное его удержание, отличается хорошей меткостью стрельбы. «Мягкий» спуск и отсутствие курка, ударяющего по рамке пистолета в момент взведения, положительно сказываются на кучности стрельбы» – не более чем попытка выдать желаемое за действительное.

Но особенно умиляет фраза, кочующая из издания в издание – «простота конструкции позволяет самостоятельно производить мелкий ремонт оружия ». Это что же за « надежное оружие », конструкция которого подразумевает мелкий кустарный ремонт?

Но давайте приведем объективные характеристики оружия…


Основные тактико-технические характеристики:



Особенности кинематической схемы

Автоматика пистолета работает за счет использования отдачи свободного затвора. Ударно-спусковой механизм ударникового типа. Пистолет имеет неавтоматический предохранитель, запирающий спусковой крючок. Прицел открытого типа. Конструктивной особенностью пистолета является отсутствие разобщителя как отдельной детали, его заменяет пружинность самого шептала.


Впечатления эксперта по стрельбе

Малые размеры и масса пистолета могли бы сделать его удобным для длительного скрытого ношения, если бы не низкое качество исполнения и конструктивные особенности:

• Отсутствие самовзвода делает невозможным быстрое и внезапное применение оружия.

• Ношение постоянно взведенного пистолета опасно для владельца (!), так как довольно часто наблюдались случаи срыва ударника с боевого взвода (особенно при износе шептала) в связи с тем, что предохранитель блокирует только спусковой крючок и не воздействует на ударник.

♦ При ношении постоянно взведенного пистолета часто возникали осечки из-за «осаживания» боевой пружины (в связи с низким качеством металла).

♦ Пистолет характеризуется низким останавливающим действием пули и невысокой дульной энергией (около 84 Дж – по другим данным, до 104 Дж). Подобные величины не обеспечивают надежного вывода противника из строя даже при попадании пули в жизненно важные органы. Раненный противник способен произвести ответный выстрел.

♦ Дальность эффективного действия пистолета ТК не превышает 15-20 метров, реальная прицельная дальность – 7-8 метров.

Последний довод почерпнут из публикаций невысокой степени надежности, но поверить в его правдивость заставляет логичная согласованность со всеми вышеприведенными недостатками ТК: живучесть пистолета составляла порядка 1500-2000 выстрелов. Другими словами, у владельца не было ни малейшей возможности «привыкнуть» и «набить руку» в использовании этого оружия, если его живучесть исчерпывалась максимум десятком (!) полноценных стрелковых тренировок.

Вывод: реальное применение подобного оружия исчерпывалось двумя возможностями: выстрелить в воздух при пьяном скандале на коммунальной кухне и застрелиться при ночном стуке в дверь…

Пистолет Марголина


Рис. 57. Пистолет Марголина


Пистолет м.В. Марголина разработан в 1946 году и серийно выпускается с 1948 года. Для стрельбы используются так называемые «длинные» 5,6 мм патроны бокового воспламенения. С 1952 года пистолет выпускается под «короткий» патрон (МЦ-1). Пистолет подвергался незначительной модернизации и, по имеющимся данным, в настоящее время выпускается под наименованием МЦМ.

Самозарядный пистолет Марголина (МСМ) разрабатывался для начального обучения стрельбе по мишеням на дистанции 25 м. В связи с этим имеет прицельное приспособление, которое позволяет регулировать положение прицельной линии по горизонтали (целиком) и вертикали (мушкой).

Пистолет Марголина является универсальным спортивным оружием. Его применяют как для начального обучения, так и для соревнований, в том числе для скоростной стрельбы по появляющимся мишеням. Пистолет комплектуется дульным компенсатором, дополнительными грузиками для изменения балансировки, ортопедическим приспособлением к рукоятке.


Основные тактико-технические характеристики:



Особенности кинематической схемы

Автоматика пистолета работает за счет использования энергии отдачи свободного затвора. Ударно-спусковой механизм курковый с открытым его расположением. Курок имеет боевой и предохранительный взвод. Кожух-затвор не закрывает ствол. Возвратная пружина со штоком размещена под стволом. Затвор сцеплен с возвратным механизмом посредством замыкателя. Пистолет хорошо сбалансирован. Большой наклон рукоятки (111°) обеспечивает удобство прицеливания с минимальным напряжением мышц руки. Прицел открытый, с регулируемыми целиком и мушкой.


Впечатления эксперта по стрельбе

Отличный во всех отношениях пистолет – жаль, нет никакой возможности приобрести его в легальной продаже. Несмотря на свою «спортивную биографию», имеет нераскрытый потенциал как гражданское оружие – и это подтверждают его имеющиеся современные «доработки», речь о которых пойдет чуть дальше…

Так, ижевское объединение «Ижмаш» в начале 90-х годов создало малогабаритный пистолет Дрель, который является фактической переделкой Марголина под пистолетный патрон ПСМ (5,45х18) с укороченным стволом, простейшими прицельными приспособлениями и упрощенными щечками рукояти. По той же схеме одновременно разработан 5,6-мм пистолет Марго под спортивный «длинный винтовочный (Long Rifle)» патрон (.22 LR).

Марго позиционировался как гражданское оружие, Дрель – как оружие оперативных работников правоохранительных органов и специальных служб.

Недостатки Марго и Дрели проистекают из их «происхождения» от спортивного пистолета, и состоят в отсутствии «самовзвода» и специальных предохранителей. Кроме того, угловатость внешних форм, большая длина и широкая рукоятка не соответствуют «карманному» назначению пистолетов, к которому их «обязывает» калибр.

Пистолет Марго

Основные тактико-технические характеристики:



Пистолет Марго создан в начале 90-х годов на базе спортивного пистолета Марголина обр. 1948 году. От базовой модели отличается более коротким стволом, наличием простого открытого прицела. «Открытым» остается вопрос о наличии регулятора усилия спуска – по одним публикациям, он отсутствует, по другим – имеется возможность регулировки усилия спуска от 1 до 2,5 кг.



Рис. 58. Пистолет Марго


Хорошая балансировка и удобная рукоятка обеспечивают высокую кучность стрельбы. Для стрельбы используются малокалиберные спортивно-охотничьи и целевые патроны калибра 5,6 мм (.22 LR).

Сравнительно невысокая стоимость боеприпаса, хорошая кучность, сравнимая с ПСМ дульная энергия, высокое останавливающее действие мягкой безоболочечной пули при малой ее пробивной способности делают спортивный патрон удобным для гражданского оружия самообороны. За рубежом спортивные патроны уже давно и широко используют для гражданского оружия, например, в «карманных» пистолетах Ивер-Джонсон ТР-22, Вальтер ТРН, Беретта мод.21.

Пистолет Дрель


Основные тактико-технические характеристики:



Рис. 59. Пистолет Дрель


Особенности кинематической схемы

Малогабаритный 5,45-мм пистолет Дрель создан в начале 90-х годов для оперативных работников правоохранительных органов и специальных служб. От Марголина его отличают, кроме боеприпаса, укороченный ствол, простейшие прицельные приспособления, отсутствие ряда специальных приспособлений и упрощенная форма щечек рукоятки. Автоматика действует на основе отдачи свободного затвора-кожуха. Ударный механизм – курковый, с открытым курком. Спусковой механизм включает спусковой крючок, шарнирно связанный со спусковой тягой, поворачивающей подпружиненное шептало курка. Выступ тяги служит для разобщения ее с шепталом и затвором при его движении назад. Предохраняет от случайного выстрела особый паз на курке. Когда боевой взвод шептала попадает туда, происходит взаимная блокировка курка и шептала. Рукоятка пистолета имеет наклон 111° и фигурные щечки, обеспечивающие удобное удержание оружия. Постоянный прицел расположен на затворе-кожухе, мушка – на стволе.

Пистолет при достаточном для своего назначения поражающем действии пули выгодно отличается от применявшегося в МВД пистолета Макарова компактностью и удобством в обращении. По уравновешенности он превосходит равнокалиберный ПСМ, а более удобная рукоятка способствует большей точности стрельбы. К недостаткам надо отнести уже упомянутое отсутствие самовзвода и специальных предохранителей.


Впечатления эксперта по стрельбе

Хороший пистолет по многим заявленным показателям: и для оперативной работы и для целей самообороны. Однако стоит уточнить, что заявленная прицельная дальность 50 метров соответствует в основном испытательным стрельбам на стенде завода. А в условиях оперативной работы сочетание «убойная сила/прицельная дальность» оптимально реализуется на расстоянии максимум 30 метров.

Пистолет ПСМ


Рис. 60. Пистолет ПСМ


Пистолет ПСМ (Пистолет Самозарядный Малогабаритный) разработан в 1970-х годах как оружие самообороны высшего командного состава армии, МВД и КГБ – т.е. фактически для того же самого контингента, что и пистолет Коровина. Как пишет в своей статье, посвященной истории этого оружия, Сергей Монетчиков, «советские оружейники из Центрального научно-исследовательского института точного машиностроения (ЦНИИТОЧМАШ) в 1969 году по заказу отечественных спецслужб начали работы по проектированию нового комплекса «образца малогабаритного служебного пистолета, предназначенного для скрытого ношения в одежде, и малокалиберного патрона под него». В тактико-технических требованиях на новый комплекс «боеприпас – оружие», разработанных в 1971 году, предусматривались минимальные габариты будущего оружия. В частности, в требованиях указывалось, что толщина пистолета «не должна превышать толщины спичечного коробка», т.е. 17 мм, кроме того, пистолет не должен был иметь выступающих деталей. Особенно, честно говоря, в формулировке требований к будущему оружию поразила технически точная формулировка толщины – «не толще спичечного коробка».

Для выполнения задания партии и правительства по созданию оружия толщиной со спичечный коробок, были привлечены значительные силы и в результате сначала был разработан уникальный 5,45х18 пистолетный патрон с бутылочной гильзой МПЦ (малогабаритный пистолетный центрального боя). Несмотря на свои малые массо-габаритные характеристики, этот патрон обеспечивал практически равную эффективность с 9-мм патроном пистолета Макарова. Пуля патрона МПЦ обладала значительным останавливающим действием и неплохой пробиваемостью.

Уникальность этого патрона озадачивала многих. Так, к примеру, Ян Хогг в своей книге « Боеприпасы » пишет: « Что лежит за созданием этого патрона – непонятно, и, возможно никогда не станет известно. Отчасти это можно объяснить желанием русских иметь патрон, который нельзя использовать ни в каком другом оружии. Патрон был создан в 1970-е годы для пистолета ПСМ, малогабаритного оружия для милиции и армии. Бутылочная форма патрона бросает вызов разуму, утверждающему, что гильзы с шейкой нельзя использовать в маломощном оружии со свободным затвором, так как их часто перекашивает и возможны сбои при выбросе стреляной гильзы. Однако пистолет ПСМ, судя по всему, все-таки работает. И все же остается загадкой, зачем нужно было тратить столько сил, чтобы создать оружие, выбрасывающее пулю весом 2,6 г с начальной скоростью 315 м/с. Патрон выпускается только в России». Без комментариев.

В 1972 году пистолет прошел испытания и был принят на вооружение. Уже вскоре пистолет ПСМ прилично зарекомендовал себя в правоохранительных органах, и в первую очередь, за свою исключительную компактность и минимальную толщину, а также за способность его малокалиберной остроконечной пули на небольших дальностях пробивать некоторые мягкие бронежилеты, успешно защищающие от более мощных патронов, таких как 9х18 ПМ или 9х19 Para. Единственный вопрос, который возникает, – а что за «противники в бронежилетах» противостояли нашим правоохранительным органам в 70-е годы XX века? Если дать этому вопросу повиснуть в воздухе, то в «сухом остатке» получим – оружие высшего командного состава и наградное, с малым останавливающим действием пули.

Надо думать, что способность ПСМ пробивать бронежилеты не беспокоила российские спецслужбы, а озаботила западные правоохранительные органы уже после распада СССР, когда ПСМ стал попадать на рынок – и активно делать дырки в полицейских кевларовых бронежилетах. У склонных к громким названиям европейских журналистов ПСМ получил прозвище «пистолет для покушений».

Единственный существенный недостаток пистолета ПСМ – малое останавливающее действие пуль, обусловленное заданными характеристиками самого оружия.

Есть сведения, что бойцы спецподразделений используют ПСМ в качестве «второго», резервного пистолета, размещая его на разных частях тела – на бедре, лодыжке, сзади и т.д. Те же бойцы спецподразделений (обычно – ребята очень не маленькие) отмечали в частных разговорах, что ПСМ «слишком плоский, чтоб быть удобным». Малая толщина рукоятки делает ее посадку в ладонь недостаточно плотной – и нажимать на спусковой крючок приходится средней, а не передней фалангой указательного пальца, что закономерно ухудшает прицельность стрельбы. Некоторые пользователи ПСМ даже приспосабливали к нему кустарные щечки, чтобы добиться более плотного удержания.


Основные тактико-технические характеристики:



Особенности кинематической схемы

Автоматика ПСМ действует за счет отдачи свободного затвора-кожуха. Возвратная пружина затвора надета на ствол. С обеих сторон затвора на его поверхности сделана насечка. Ударный механизм – курковый, с открытым курком, изогнутой тягой курка и винтовой боевой пружиной. Спусковой механизм допускает ведение одиночного огня как с предварительным взведением курка, так и самовзводом за счет специальных выступов спусковой тяги и курка. Кроме того, оригинальное расположение флажка предохранителя, выступающего над тыльной частью затвора, позволяет выключать предохранитель и взводить курок одним движением большого пальца стреляющей руки или ладони другой руки. Курок имеет предохранительный взвод, что позволяет переносить готовое к выстрелу оружие с выключенным предохранителем. Флажковый предохранитель запирает шептало курка и спусковой крючок в переднем положении, одновременно спуская курок с боевого взвода и блокируя ударник от воздействия курка.



Рис. 61. Неполная разборка пистолета ПСМ


Плоский однорядный магазин на 8 патронов размещается в рукоятке, стенки магазина имеют большие боковые окна. В них движутся насеченные выступы подавателя, облегчающие снаряжение магазина. Задний выступ спусковой скобы упирается в переднюю стенку магазина, так что разобрать пистолет без извлечения магазина невозможно. На затворе размещены простейшие постоянные прицельные приспособления. Процесс неполной разборки ПСМ подобен разборке ПМ.


Впечатления эксперта по стрельбе

О данном пистолете могу сказать только одно: пистолет для ребенка или для женщины. Большинство оперативных сотрудников не лестного мнения об этом оружии – но выбор не велик. Удобен при применении как второй запасной пистолет скрытого ношения, например на ноге. Эффективен при стрельбе в упор на расстоянии до 5 метров. Прицельная дальность 50 метров сильно преувеличена.

Пистолет ОЦ-23 Дротик


Рис. 62. Пистолет ОЦ-23 Дротик


Пистолет Дротик ОЦ-23 или АП СБЗ (автоматический пистолет Стечкина, Бальцера, Зинченко) разработан Тульским КБП. Является личным оружием нападения и защиты. В Дротике применен патрон калибра 5,45 мм от пистолета ПСМ.

Для отечественных пистолетов Дротик во многом необычен – в первую очередь, своим стремлением к продуманности и широте функциональных возможностей. Пистолет представляет собой автоматическое оружие – он может вести огонь как одиночными выстрелами, так и короткими очередями, имеет механизм отсечки очереди по 3 выстрела. Автоматический огонь может вестись в высоком темпе. Неавтоматический предохранитель имеет два флажка, расположенных с левой и правой стороны затвора. Это позволяет пользоваться пистолетом как правой, так и левой рукой. Спусковая скоба имеет упор для пальца, обеспечивающий удобство стрельбы с двух рук.

С помощью наружных сигнализаторов можно на ощупь, не извлекая магазин, определить количество оставшихся патронов и наличие патрона в патроннике. Подобно многим современным пистолетам, Дротик оснащен пазами для установки лазерных целеуказателей. В Дротике частично использованы конструктивные принципы, применяемые в пистолетах Беретта, например, открытый кожух затвора, похожий на Беретту, а также кнопка освобождения задержки затвора, расположенная над спусковой скобой.


Основные тактико-технические характеристики:



Особенности кинематической схемы

Автоматика пистолета работает за счет отдачи свободного затвора. Ударный механизм курковый, с открытым его расположением.

Спусковой механизм позволяет вести огонь самовзводом и с предварительным взведением курка. Возвратная пружина размещена под стволом.

По заявлению тульских представителей, этот пистолет может успешно применяться для самозащиты на малых дистанциях, а в специальных операциях – заменить ПСМ. Время покажет.

rulibs.com

Мелкокалиберный пистолет Марголина МЦМ и звездные войны

Как говаривал незабвенный Ильич, который Ленин «из всех искусств важнейшим для нас является кино», ну а для нас стрелковой общественности всегда интересно знать, как переплетаются стрелковое оружие и киноискусство. Наверно не найдётся человека, который бы не смотрел один из самых кассовых фантастических фильмов «»Звёздные войны», снятый талантливейшем Жорой Лукасом. Очень приятно знать, что в этом фильме засветился легендарный советский пистолет Марголина сконструированный легендарным советским слепым конструктором Михаилом Владимировичем Марголиным.




Безусловно, все кто смотрел 4-й эпизод «Звёздные войны — Новая надежда » помнят, как появилась на экране принцесса Лея. Ее звездолет захвачен имперскими войсками во главе со зловещим Дартом Вейдером и принцесса передав планы «Звезды смерти» андройдам прячется, в каком то отсеке своего звездолета. Ее находят имперские штурмовики, с которыми она вступает в неравный бой и уничтожает одного из них своим изящным бластером.

Как не удивительно, но основой для ее бластера послужил советский спортивный пистолет конструктора Марголина. Тонкое изящное оружие под стать принцессе Леи, конечно, пришлось подвергнуть пистолет небольшому тюнингу, дабы придать ему фантастический облик.

В следующий раз принцесса Лея появляется с пистолетом Марголина уже в 6-м эпизоде «Возвращение Джедая», в сцене с туземцем-эвоком и во время захвата бункера.



Но пистолет Марголина в фантастическом мире «Звездных войн» предпочитают не только главари повстанцев, но космические гангстеры. Так вот, в сцене, когда Хан Соло встречается с инопланетянином Гридо, который являлся шестёркой местного криминального авторитета Джабы Хатта, Гридо тоже вооружен пистолетом Марголина. Правда это его не спасло Хан Соло оказался быстрее и прицельнее стрелял (Кстати, в первой версии фильма стрелял только Хан, а версии 1997 года, первым стреляет Гридо и промахивается, а Хан убивает его через мгновение).

Вот так, советский спортивный пистолет стал мировой знаменитостью и кинозвездой.

Краткая справка:



Пистолет Марголина (МЦ 1; модернизированные варианты: МЦМ, МЦУ) — самозарядный малокалиберный пистолет для спортивной стрельбы. Пистолет отличают хорошие стрелковые качества, низкая цена, простота и долговечность конструкции.Разработан Михаилом Владимировичем Марголиным. Выпускался на Ижевском машиностроительном заводе с 1948 по 1979 год.

Применялся (с модификациями) на соревнованиях международного уровня с 1954 по 1974 год. Для обучения стрельбе используется по настоящее время.Автоматика пистолета построена на принципе отдачи свободного затвора. Ударно-спусковой механизм куркового типа, с открытым расположением курка. Спусковой механизм позволяет регулировать свободный ход спускового крючка. Возвратная пружина со штоком размещена под стволом. Однорядный магазин на 10, 5 или 6 патронов калибра .22LR размещён в рукоятке. Микрометрический прицел пистолета регулируется перемещением целика по горизонтали и мушки по вертикали, обеспечивает точную и стабильную пристрелку.Пистолет может комплектоваться дульным компенсатором, дополнительными грузиками для изменения балансировки и ортопедическим приспособлением к рукоятке.

gunsa.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
