M2HB Browning | збірка кулемета (відео)

22 Views

Відео інструкція від українського військового з розконсервування, розбірка та збірка американського кулемета M2HB Browning (Heavy Barrel).

Дуже детальний огляд кулемета М2 Браунінг. Показані і розказані корисні аспекти з використання і роз’ясненні такі питання:

  • розбірка та збірка кулемета і затворної групи
  • як вставити бойок після консервації
  • як правильно встановити ствол кулемета
  • як переключити режим вогню з одиночних на чергу
  • як вставити патронну стрічку
  • поради з правильної збірки та догляду

Від себе можу порекомендувати  гру/застосунок

World of Guns: Gun Disassembly, в якій можна розібрати віртуальний кулемет і вивчити принципи роботи механізмів.

Характеристики M2 Browning
  • Калібр: .50BMG (12,7х99 мм)
  • Вага: 38 кг
  • Довжина: 1650 мм
  • Довжина ствола: 1143 мм.
  • Кількість нарізів ствола: 8 (правосторонні)
  • Темп стрільби: 450-600 пострілів / хв
Короткі відомості

M2 (Browning Machine Gun, Cal. .50, HB, M2) — важкий кулемет, розроблений в 30-х роках минулого сторіччя Джоном Браунінгом. Він використовувався в різних конфліктах, включаючи Другу світову війну, Корейську війну та війну у В’єтнамі, і залишається на озброєнні сьогодні у багатьох країнах світу. Конструктивно M2 Browning є великокаліберним кулеметом з автоматикою на основі віддачі ствола з коротким ходом та зчеплення затвора за допомогою рухливого у вертикальній площині запираючого клину. Завдяки рухливому стволу, кулемет майже не має віддачі.

Версія кулемета M2HB Heavy Barrel отримала новий ствол з товстими стінками, який прискорювало теплообмін і дозволяв тримати темп стрільби без перегріву ствола. Ці кулемети використовуються піхотою, встановлюються на безліч зразків бронетехніки, а також використовувалися в авіації.

Широке застосування M2 Browning знайшов і у Сил оборони України протягом повномашстабного вторгнення РФ в Україну 24 лютого 2022 року.

Книги, мануали і технічна література:
  • M2 Browning Machine Gun Cal. 50. Wate Cooled And Mounts. TM 9-226 (1943)
  • M2 Browning Aircraft Basic TM 9-225 (1947)
  • M2 Browning Manual FM-23-65 (1991)
  • M2HB Browning FM 23-65 C2 (2002)
  • M2 Browning. Щупи, креслення
  • M2 Браунінг. Картка кулеметника
  • M2A1 Browning Machine Gun Caliber 50. Operators Manual. TM 9-1005-347-10 (2011)
  • M2 .50 Browning Machine Gun. Parts Catalog

Скріншоти (фото) з детальними зображеннями конструкції кулемета M2 Heavy Barrel Browning:

» M2 Browning, кулемети

Military References —

це ресурс, на якому публікуються матеріали присвячені бронетехніці: фото, відео, креслення, 3д-моделі, корисні посилання.

Контакти

Military-References.com 2022-2023

Браунинг M2 | это… Что такое Браунинг M2?

У этого термина существуют и другие значения, см. Браунинг (оружие).

Для термина «M2» см. другие значения.

M2 Browning machine gun — станковый пулемёт системы Браунинг. Был разработан в завершающей стадии Первой мировой войны[1]. Состоит на вооружении ряда стран до сих пор. Дизайн имеет много официальных обозначений, в частности для современной пехотной модификации Browning Machine Gun, Cal. .50, M2, HB, Flexible. Этот пулемет эффективен против пехоты, небронированного и легкобронированного транспорта, лодок и самолетов на низких высотах.

Различные модификации этого пулемета широко использовались армией США с 1920-х годов по сегодняшний день — в течение Второй мировой, Корейской, Вьетнамской, Иракской и других войн. Этот пулемет состоит на вооружении многих стран НАТО и ряда других государств. Он, с очень немногочисленными модификациями, остается в использовании дольше, чем любые другие ручные типы вооружения в США. По конструкции подобен пулемету Браунинг M1919.

Браунинг M2 на истребителе P-51

Широко применялся в авиации США во время Второй мировой войны (P-40, P-47, P-51). Рекордным для истребителя является установка восьми пулеметов M2 на истребителе-штурмовике P-47 Thunderbolt. Защитное вооружение бомбардировщика B-17 «Летающая крепость» состояло из 13 единиц M2 Browning.

Пуля типа .50 BMG меньше подвержена воздействию ветра, по сравнению с более лёгкими пулями меньших калибров, и широко применяется в крупнокалиберных снайперских винтовках.

Содержание

  • 1 Зенитный пулемёт
  • 2 Снайперская стрельба из M2
  • 3 Примечания
  • 4 Ссылки

Зенитный пулемёт

Зенитный пулемёт M2HB танка M46 снабжался диоптрическим прицелом и размещался в съёмной вертлюжной турельной установке, на стойке впереди или позади люка командира, чтобы обеспечивать стрельбу, соответственно, в лобовом или кормовом секторах. Хотя пулемёт предназначался для использования в качестве зенитного, в реальности чаще всего он применялся как оружие с высокой маневренностью огня для стрельбы по наземным целям. Стрельбу из пулемёта командир вёл, стоя в открытом люке, что делало его уязвимым для стрелкового оружия.

M2HB в турельной установке

В ходе войны некоторые экипажи заменяли одиночный зенитный пулемёт на спаренную 12,7-мм установки, а иногда и заменяли 7,62-мм курсовой пулемёт на 12,7-мм M2, предпочитая последний из-за лучшей точности на бо́льших дистанциях и большего поражающего действия[2].

Снайперская стрельба из M2

Пулемет M2 использовался и для снайперской стрельбы на большие дистанции, с использованием оптического прицела. Такая практика началась в Корейскую войну, но наибольшую известность получил снайпер морской пехоты США Карлос Хэскок во Вьетнаме. Используя прицел Unertl и раму своей конструкции он мог быстро превратить свой пулемет в снайперскую винтовку. При стрельбе одиночными он попадал по целям размером с человека на дистанции более 2000 ярдов (1830 м), т.е. вдвое дальше,чем для обычных винтовок (.30-06 Winchester Model 70). Он установил рекорд, продержавшийся до 2002, поразив цель (попадание было подтверждено) на 2460 ярдов, т.е. 2250 м.[3][4]

Примечания

  1. ↑ M2 .50 Caliber (12,7 mm) Machine Gun
  2. ↑ S. Dunstan. Armour of the Korean War 1950—53. — London: Osprey Publishing, 1982. — P. 26. — 48 p. — (Vanguard № 27). — ISBN 0-85045-428-X
  3. ↑ Sniper Rifles. GlobalSecurity. — «When a 24-year old Marine sharpshooter named Carlos Norman Hathcock II chalked up the farthest recorded kill in the history of sniping—2,500 yards (1.42 miles, a distance greater than 22 football fields) in February 1967, he fired a Browning M2 .50 Cal. Machine Gun.»  Проверено 24 марта 2008.
  4. ↑ Sgt. Grit Marine Corps Sniper Carlos N. Hathcock II (2006).
     — «Viet Cong shot dead by a round fired from a scope-mounted Browning M-2 .50 caliber machine gun at the unbelievable range of Шаблон:Convert/yd.»  Архивировано из первоисточника 20 февраля 2012. Проверено 24 марта 2008.

Ссылки

  • Browning M2.
  • Browning M2HB.
  • M2 .50 Caliber Machine Gun.
  • M2 .50 cal. Machine Gun.

Браунинг M2HB | Weaponsystems.net



Обзор

M2HB

M2HB на HMMWV, используемом армией США.
Источник: Армия США (неизвестный фотограф) — © общественное достояние

Происхождение

США

Тип

Крупнокалиберный пулемет

Поступил на вооружение

1933 для M2HB
1978 для M2HB-QCB

2010 г. для M2A1

Статус

В эксплуатации

Разработка

1920-е годы

Разработчик

Джон Мозес Браунинг

Производство 9001 6

1933 – настоящее время

Производитель

США — Боеприпасы США
США — Сако Дефенс

США — Кольт
Бельгия — Национальная фабрика
Великобритания — Мэнрой

Стоимость единицы

Около 14 000 долларов США

Произведено

Около 3 миллионов

Обозначения

Ma Deuce (народное прозвище)
Fifty-cal (популярное прозвище)
L2A1 (M2HB на вооружении Великобритании)

L111A1 (M2HB-QCB на службе в Великобритании)
Тксп/Tung kulspruta (шведское обозначение)
M2E2 (раннее название M2A1)

Известные пользователи

США

Великобритания
Израиль
Япония

Описание

Введение

M2HB — крупнокалиберный пулемет американского производства. Он был разработан после Первой мировой войны и является наиболее широко используемым крупнокалиберным пулеметом в мире.

Дизайн

M2HB является развитием более раннего пулемета .30-06 Browning M1919. Ранние версии M2 имели водяное охлаждение, но M2HB с тяжелым стволом стал стандартной версией. За последнее десятилетие M2HB был оснащен различной дневной и ночной оптикой для повышения его эффективности.

Огневая мощь

M2HB стреляет патронами 12,7×99 мм с циклической скорострельностью около 550 выстрелов в минуту. В зависимости от крепления максимальная эффективная дальность составляет 1,8 км. Возможна стрельба различными типами боеприпасов. Ствол можно заменить, если станет слишком жарко.

Пользователи

M2HB широко использовался вооруженными силами США во время Второй мировой войны. Во время холодной войны M2HB стал стандартным крупнокалиберным пулеметом НАТО и широко экспортировался в Южную Америку, Африку и Азию. Он остается в производстве и активно используется.

Детали

Варианты M2HB
M2HB

M2HB создан на основе оригинальной модели M2 с водяным охлаждением. M2HB имеет «тяжелый ствол» вместо водяного охлаждения. Он питается лентой и приводится в действие рукоятками-лопастями и спусковым крючком-бабочкой. У M2HB сменный ствол, но для его замены требуется некоторая осторожность и асбестовые перчатки. Последние модели оснащены направляющими для крепления оптики.

M2HB-QCB

M2HB-QCB очень похож на M2HB, но оснащен быстросменным стволом. Он был разработан FN Herstal в Европе. Вариант QCB можно узнать по фиксированной ручке для переноски на быстросменном стволе. Для замены ствола не нужны асбестовые перчатки, и при установке нового ствола не возникает проблем с зазором между головками.

M2A1

M2A1 в улучшенном M2HB, разработанном в соответствии со спецификациями США. Он оснащен быстросменным стволом, пламегасителем с четырьмя выступами, модифицированным затвором и предохранителем.

Факты M2HB M2HB-QCB

Общий

Происхождение

США

Тип

Крупнокалиберный пулемет

Калибр

Калибр 9 0016

12,7×99 мм НАТО

Система питания

Ленточная подача

Длина ствола

1,143 мм

Нарезы

8 нарезов, крутка 381 мм

Начальная скорость

887 м/с

Действие

Действие

Короткая отдача, закрытый затвор

Переключатель огня

0 — 1 — F

Скорострельность

450 — 575 об/мин

Размеры

Длина

9001 0 1650 мм

Вес

38,0 кг без штатива

Прицелы

Механические

Прицельные приспособления, лезвие спереди и створка сзади

Медиа

M2HB


Французский солдат с 12,7-мм крупнокалиберным пулеметом M2HB на треноге.

Источник: Davric

Авторское право: GNU Attribution — Share Alike license

M2HB


M2HB на треноге, используемой Армией обороны Израиля.

Источник: Армия обороны Израиля

Авторское право: GNU Attribution — Лицензия Share Alike

M2HB


M2HB на HMMWV, используемом армией США.

Источник: Армия США (Гертруда Зак)

Авторские права: общественное достояние

M2HB

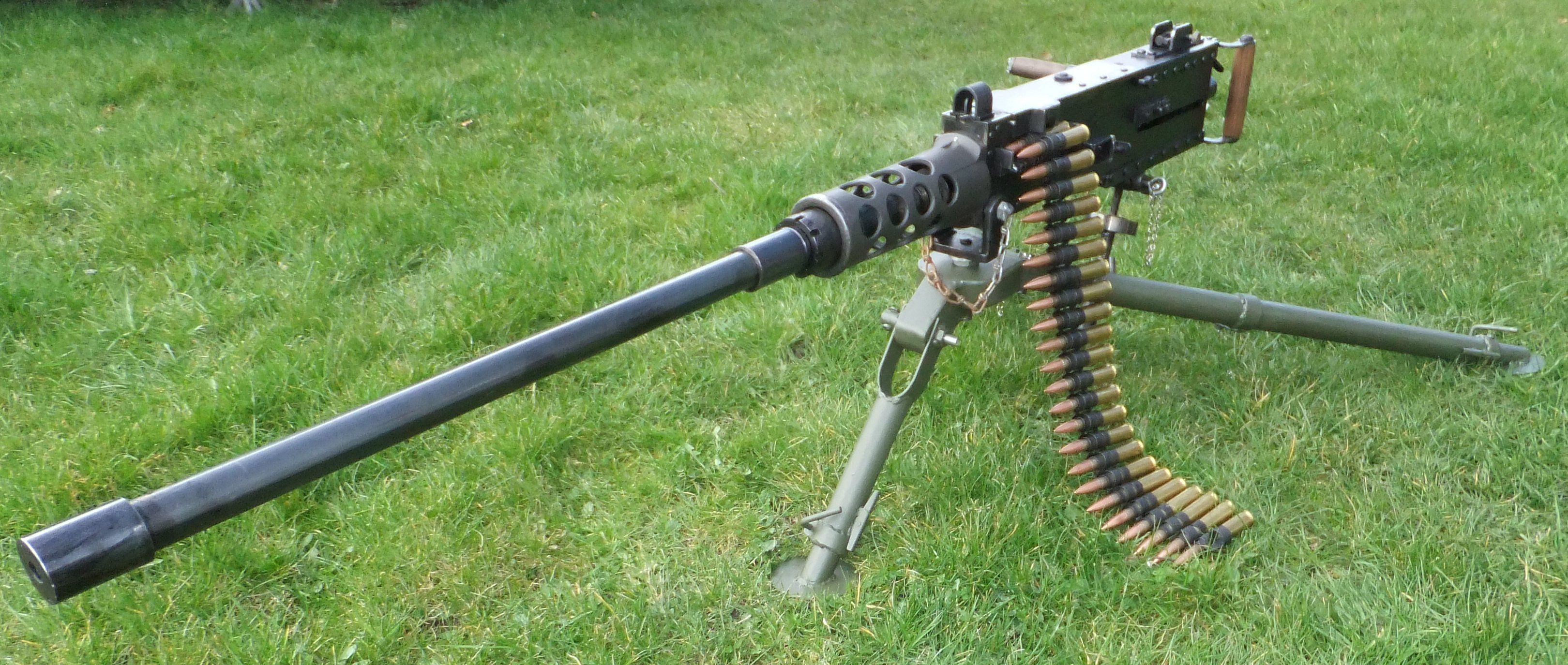

M2HB армии США на треноге на полигоне.

Источник: Армия США (фотограф неизвестен)

Авторские права: общественное достояние

M2HB

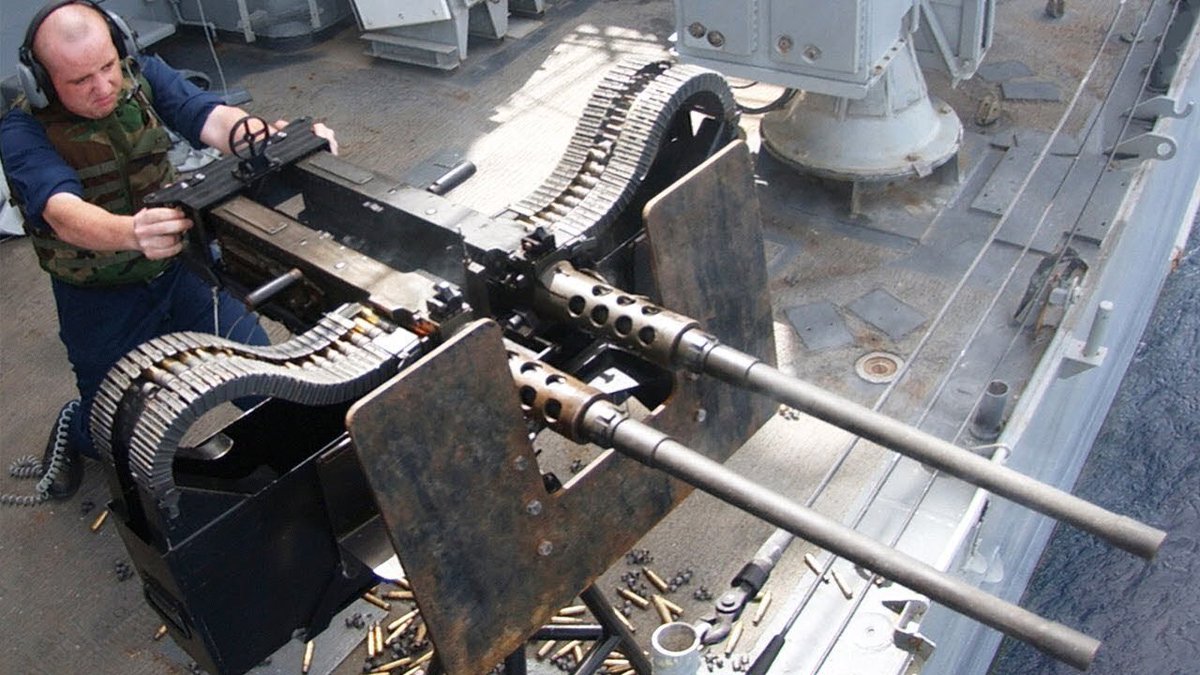

M2HB на цапфе с орудийным щитом на корабле ВМС США.

Источник: ВМС США (MCS2 Dominique Pineiro)

Авторские права: общественное достояние

FN M2HB-QCB


Крупнокалиберный пулемет M2HB-QCB, вид слева.

Источник: FN Herstal

Авторские права: Авторские права принадлежат первоначальному владельцу

FN M2HB-QCB


Крупный пулемет M2HB-QCB, вид сбоку.

Источник: FN Herstal

Авторские права: Авторские права принадлежат первоначальному владельцу

FN M2HB-QCB


Крупный пулемет M2HB-QCB, вид сбоку.

Источник: FN Herstal

Авторские права: Авторские права принадлежат первоначальному владельцу

FN M2HB-QCB


Крупнокалиберный пулемет M2HB-QCB, вид справа.

Источник: FN Herstal

Авторские права: Авторские права принадлежат первоначальному владельцу

< Предыдущий > Следующий

Статьи по теме

FN M3M

M3M и M3P являются производными от M2 Browning, разработанными FN. Оба оружия имеют более тяжелый ствол и более высокую скорострельность.

Чтение больше о крупнокалиберном пулемете FN M3M

M2 | Military-Today.com

Страна происхождения США
Поступил на службу 1933
Калибр 12,7 x 99 мм (0,50 BMG)
Вес (пустой) 38 кг
Длина 1 650 мм
Длина ствола 1 140 мм
Начальная скорость ~ 820 м/с
Циклическая скорострельность 450–600 об/мин
Практическая скорострельность 80–100 об/мин
Емкость магазина Ленточная подача
Прицельная дальность ?
Дальность эффективного огня 1 830 м



Браунинг крупнокалиберный пулемет был разработан ближе к концу Первой мировой войны. Начата разработка крупнокалиберного пулемета в США по прямой просьбе генерала Першинга, командующего американскими экспедиционный корпус в Европе. Он запросил крупнокалиберный автомат орудие, способное поражать боевые самолеты и наземные цели, такие как как броневики и танки. Задача разработки такой пушки была перешел к Джону Браунингу. Задача разработки боеприпасов для этого новое оружие было передано компании Winchester Arms.

Эта машина пистолет похож на более ранний пулемет Джона Браунинга M1919, который был под стандартный винтовочный патрон. Примерно в 1917 году Браунинг начал переделывать свое оружие под больший калибр. Его новый пулемет был под патрон гораздо большего и гораздо более мощного калибра 12,7×99 мм (.50 калибр) патрон, который был разработан вместе с этим оружием фирмой Wincherster. Это почему иногда это оружие называют просто Browning .50 калибра пулемет. После смерти Джона Браунинга в 19 г.26, дизайн это оружие было доработано другими конструкторами.

Эта машина Пистолет поступил на вооружение вооруженных сил США в 1933 году и был производства Кольт. Конструкция этого оружия оказалась на редкость удачной. Поскольку 1930-х годов он широко используется и по сей день. Это замечательное оружие видел службу во время бесчисленных войн по всему миру. Только во время Второй мировой войны было произведено около 2 миллионов этих крупнокалиберных пулеметов. Это было в производство дольше, чем любой другой пулемет и его производство все еще продолжается. Кроме того, использовался пулемет М2. длиннее любого другого стрелкового оружия на вооружении вооруженных сил США, кроме М1911, который также был разработан Джоном Браунингом. Пулемет M2 в настоящее время производится General Dynamics и Артиллерийские компании США. С 1930-х годов это оружие произведено по лицензии FN Herstal из Бельгии. В настоящее время M2 используется около 100 страны по всему миру. Это основной тяжелый пулемет стран НАТО.

М2 это обычно используется в качестве вооружения транспортного средства или вертолета. Может быть также используется со штатива. Этот крупнокалиберный пулемет очень эффективен против пехоты, небронированной или легкобронированной автомобили, катера, легкие укрепления и вертолеты. Это ближе по мощности небольшой пушке.

Это оружие обычно используется со стандартными шаровыми, трассирующими, бронебойными, бронебойно-зажигательный или бронебойно-зажигательно-трассирующий раунды. Существует также M962 SLAP-T (подбитая легкая броня). Penetrator) круглый, снабженный вольфрамовым пенетратором.

М2 это питается от распадающейся ленты. Потраченный гильзы извлекаются вниз. Его можно приспособить для питания от левой или правой стороны оружия путем переустановки некоторых деталей. Этот преобразование занимает две минуты. Рукоятка зарядки может быть также изменена с правой на левую сторону.

У М2 есть медленный и быстрый режимы стрельбы. Он может стрелять в полностью автоматическом режиме, а также одиночные выстрелы. Это оружие стреляет из закрытого болт.

При использовании в качестве оружие, обслуживаемое экипажем, M2 устанавливается на треногу M3. Этот штатив веса 20 кг. Так что полный вес пулемета на треноге составляет 58 кг. При стрельбе с треноги этот пулемет имеет эффективную дальность 1 830 м. Максимальная эффективная дальность составляет 2 000 м.

М2 приходит со стандартными прицельными приспособлениями. Однако различные типы телескопических и ночные прицелы могут быть установлены с использованием соответствующих креплений.

Оригинал M2 не имел ручных предохранителей. Однако последние версии этого тяжелого пулемет оснащен ручным предохранителем, расположенным рядом с курок.

Цена этот пулемет стоит около $14 000.

Базовый М2 имеет множество вариантов. Этот крупнокалиберный пулемет был специально разработан работать во многих конфигурациях. Основные пехотные версии изложены ниже.

Варианты

M2HB, «Тяжелый «Ствол». Это базовая пехотная модель, оснащенная ствол с более толстыми стенками. Он также используется на боевых бронированных машинах. и танки. Стоит отметить, что первые версии М2 имел водяное охлаждение. Первоначальный ствол с воздушным охлаждением был слишком легким для устойчивый огонь в наземных приложениях.
