С карабином в руках. М1 Carbine (часть 2) » Военное обозрение

Оказавшись в действующей армии в 1941 году, после того как США вступили во Вторую мировую войну, М1 стал очень быстро пользоваться среди солдат большой популярностью и быстро перекочевал из «второй линии» в «первую». Он с успехом применялся в бою на короткой дистанции, и на ней превосходил по кучности и меткости своего огня все тогдашние пистолеты-пулеметы.
Приклад с вырезом для крепления ремня.

Отмечалось удобство работы его затвора и то, что стрелял он при запертом затворе. Сравнительно мягкая (в сравнении с винтовкой Гаранда) отдача позволяла вести из него частый и потому достаточно результативный огонь, но американские солдаты проблем с недостатком патронов не испытывали. Прицельная дальность стрельбы была невелика, да, это правда, поскольку она составляла всего 275 м, это, во-первых, зависело от баллистики пули, а во-вторых, это и было оружие как раз для ближнего боя. То есть согласно каким требованиям армия его заказывала – такое оружие она и получила!


Поздняя модель в армейском снаряжении.

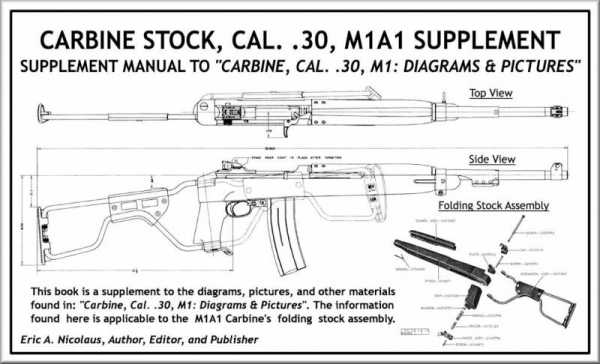

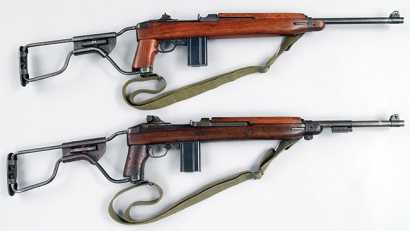

Графическая схема карабина M1A1 со складывающимся прикладом для парашютистов.

В 1944 году на основе опыта боевого применения родился карабин M2, в котором в ударно-спусковой механизм внесли изменения, позволившие ему теперь стрелять очередями. Это был рычажок, установленный слева на ствольной коробке, который двигался вперед-назад. Соответственно к нему сделали и секторный магазин повышенной емкости на 30 патронов. Считается, что это был американский ответ на немецкий StG-44. Причем войска получили так называемый «кит» — набор деталей, позволявший переделать существующие карабины в полевых условиях. Наборов было два T17 и T18. Однако оказалась, что эффективность нового образца в варианте пистолета-пулемета невысока. К тому же ведение автоматического огня негативным образом отражалось на долговечности оружия, вследствие чего М2 не получил столь широкого распространения, как М1. «Переделок» было изготовлено около 600 тысяч экземпляров, включая сделанные на заводах и те, что переделывались из М1 в частях.

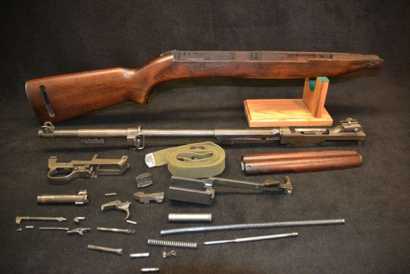

М1 – частичная разборка. Обратите внимание на канавку на цевье для визирования мушки. Диоптрический прицел был расположен на крышке ствольной коробки в ее задней части, что создавало прицельную линию достаточной длины.

Целик оружия складной L-образный с двумя прицельными отверстиями для стрельбы на 137 и 274 метра (150 и 300 ярдов). На поздних образцах прицел был усложнен, он крепился на монтажную планку и изготавливался при помощи штамповки или фрезерованием. Мушка карабина фиксированная, защищена по бокам ушками.

Одним из недостатков конструкции считалось очень близкое расположение кнопок предохранителя и отсоединения магазина, находившихся очень близко друг к другу перед спусковой скобой. Случалось, что в самый напряженный момент боя у солдата из-за этого выпадал магазин. Поэтому предохранитель был модифицирован и выполнен в виде рычажка для избегания подобных инцидентов.


Модифицированный переводчик огня.

Когда США приняли участие в войне в Корее, M2 Carbine использовался там как автомат. И опять-таки отмечалось, что на коротких дистанциях пуля обеспечивает хорошее останавливающее действие. Но при стрельбе очередями столь легкое оружие подбрасывает очень уж сильно, поэтому длинные дистанции ему противопоказаны. И вышло, что M2 Carbine уступал пистолетам-пулеметам по управляемости при стрельбе очередями, а из-за особенностей баллистики стрельба одиночными выстрелами из него была менее точной, чем из винтовки M1 Garand. Да еще и в морозную погоду, а в Корее морозы зимой бывают очень сильными, автоматика карабина давала сбои.

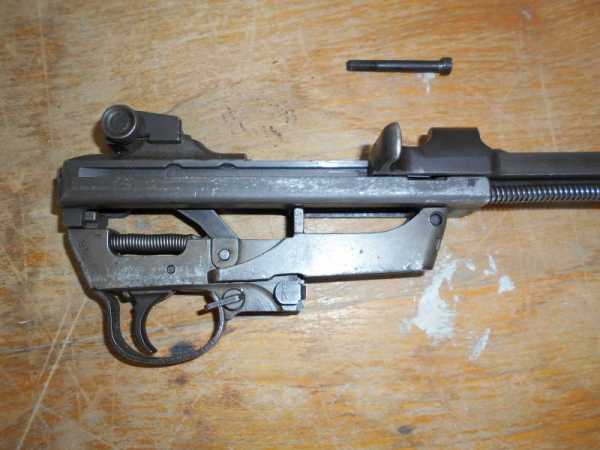

Затворная рама и ствольная коробка. Вид справа: проще не придумаешь.

Что же касается устройства карабина, то оно было на редкость простым, а сама его конструкция отличалась высокой технологичностью и была хорошо адаптирована под массовое производство в военных условиях. Оружие действовало за счет газоотводного двигателя, имевшего очень короткий ход поршня – всего лишь около 8 мм. Причем поршень этот располагался под стволом. В момент выстрела давлением пороховых газов поршень сдвигался назад, и коротким и энергичным толчком передавал энергию затворной раме, после чего автоматика карабина начинала работать за счет инерции его подвижных деталей, а также остаточного давления газа в канале ствола, действующего на донышко гильзы. При этом затворная рама с возвратной пружиной находилась внутри цевья под стволом, вне ствольной коробки, и скользила по выступу на ее боковой пластине, расположенной справа и выступавшей из цевья. Это позволило минимизировать размеры ствольной коробки, и соответственно, общий вес оружия. Слева же на затворной раме рядом с рукояткой перезаряжания находился фигурный выступ, вращавший затвор при движении вперед-назад. При движении рукоятки вперед происходило запирание затвора его поворотом против часовой стрелки. Два его боевых упора при этом заходили за вырезы в ствольной коробке. Соответственно его отпирание происходило в обратном порядке…

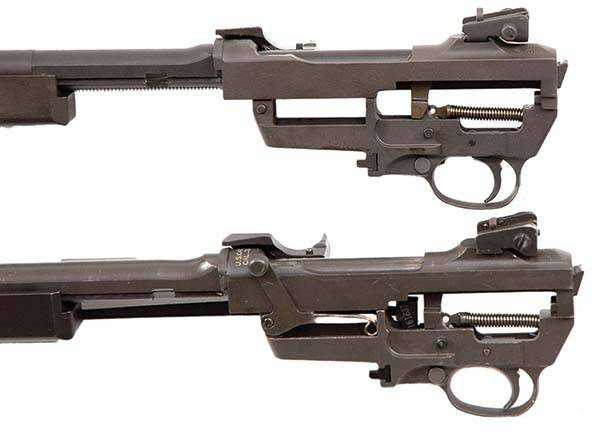

Ствольная коробка. Вид слева. Хорошо виден курок УСМ.
На нижнем фото из двух этих фото хорошо виден переключатель стрельбы очередями. Это рычажок слева на ствольной коробке.

М1 имел курковый УСМ и кнопочный предохранитель в передней части спусковой скобы, блокировавший спусковой крючок и шептало нажатием на его кнопку; на поздних выпусках кнопку заменили рычажком, так как ее можно было довольно легко перепутать с кнопкой защелки магазина, которая была рядом. На М2, как об этом сообщалось выше, был смонтирован переводчик видов огня, и тоже в виде рычажка на ствольной коробке слева возле окна для выброса стреляных гильз. Интересно, что была предусмотрена возможность фиксации затворной рамы в заднем положении, для чего следовало нажать кнопку у основания рукоятки. Для 15-патронных магазинов были предусмотрены обоймы на 15 патронов, при этом каких-то особых устройств для снаряжения магазинов с помощью обойм не требовалось — направляющие для них были предусмотрены на самом магазине. Магазины на 30 патронов могли снаряжаться при помощи двух обойм.

Хотя детали карабина и делались на металлорежущих станках, по американским стандартам М1 считали вполне технологичным и не слишком недорогим в производстве оружием. Каждый карабин стоил армии 45 долларов, тогда как винтовка М1 стоила $85, а пистолет-пулемета Томпсона был исключительно дорог— $209 в начале войны. Правда к концу его цена тоже упала до $45, но вот вес, особенно с 50-патронным магазином, был у него совсем не мал, особенно по сравнению с 2,36 кг карабина М1. Всего за все годы пока М1 находился в производстве их было выпущено более 6 миллионов единиц. Еще и сегодня они используются в полиции (например, в полиции Ольстера), а в США его выпускают сразу несколько фирм в качестве гражданского оружия, занимаясь при этом и переделками в конструкции, и изменениями его внешнего дизайна.


Пользоваться карабином, то есть по крайней мере держать его в руках и целиться из него лично мне было удобно!

Следует отметить и то, что карабин можно было относительно быстро и достаточно просто разобрать. Для этого требовалось ослабить винт на ложевом кольце (у ранних выпусков было неразрезное кольцо с пружинной защелкой), и сдвинуть его вперед, после этого можно было извлечь механизм из ложи, отсоединить спусковую коробку, удерживаемую шпилькой, снять затворную раму и после этого вынуть из нее затвор.

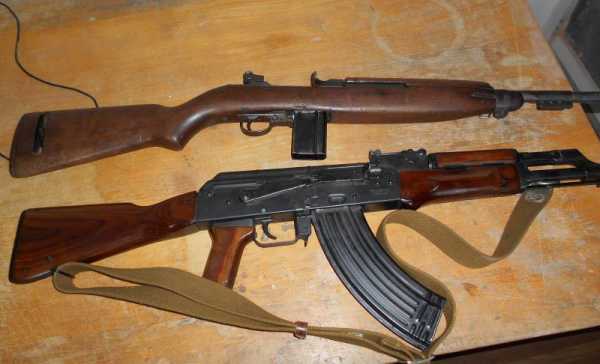

Размеры, как это хорошо видно, сопоставимы. Наш АК несколько больше, но зато и мощнее.

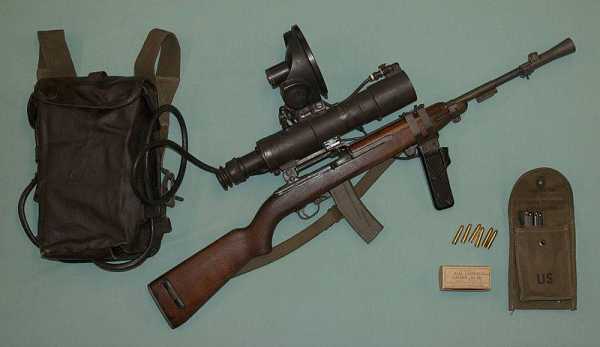

Известна также и модель М3, выпущенная в количестве 2100 единиц, и оснащавшаяся большим инфракрасным прожектором и инфракрасным снайперским прицелом. Распространения она не получила, но в джунглях Юго-Восточной Азии применялась.

Сначала на карабинах штык не предусматривался. Но начиная с 1944 года на стволе стали все-таки делать прилив для штыка М4. Также предусматривалось использование гранатомета М8. Интересно, что после войны карабины М1 кроме США выпускались в Японии (арсеналом в городе Нагоя), и предприятием «Chiappa Firearms» в Италии.


А вот это очень интересный «документ» с привкусом той, далекой эпохи: страница №1 из «Наставления» Рокайлендского арсенала по обслуживанию и ремонту карабинов М1 и М1А1.

Производство карабина М1 началось в сентябре 1941 года с незначительными отличиями от оригинальной конструкции Уильямса. Поначалу производством карабина занималась только компания Winchester, но после нападения на Пёрл-Харбор и вступления США в войну, потребовалось значительно увеличить производство карабина. В результате производством данного карабина занялись не только специализированные оружейные предприятия, но и различные предприятия, не связанные с производством оружия вообще: Rock-Ola (музыкальные автоматы), U.S. Postal Meter, Quality Hardware, Inland Division (подразделение General Motors), Underwood (печатные машины), Standard Products (автомобильные запчасти), International Business Machines, Irwin-Pedersen Arms Co. (производство мебели) и Saginaw Steering Gear (подразделение General Motors).

Вначале карабин М1 вообще не имел штыка, но к апрелю 1944 года было решено оснастить его штыком М3 Fighting Knife с длиной лезвия 171 мм. Производство этой версии карабина началось лишь в сентябре 1944 года. Тем не менее, необходимо отметить, что карабин даже с примкнутым к нему штыком был весьма короток (общая длина 904 мм) и вероятно давал не много шансов его владельцу на победу в штыковом бою.

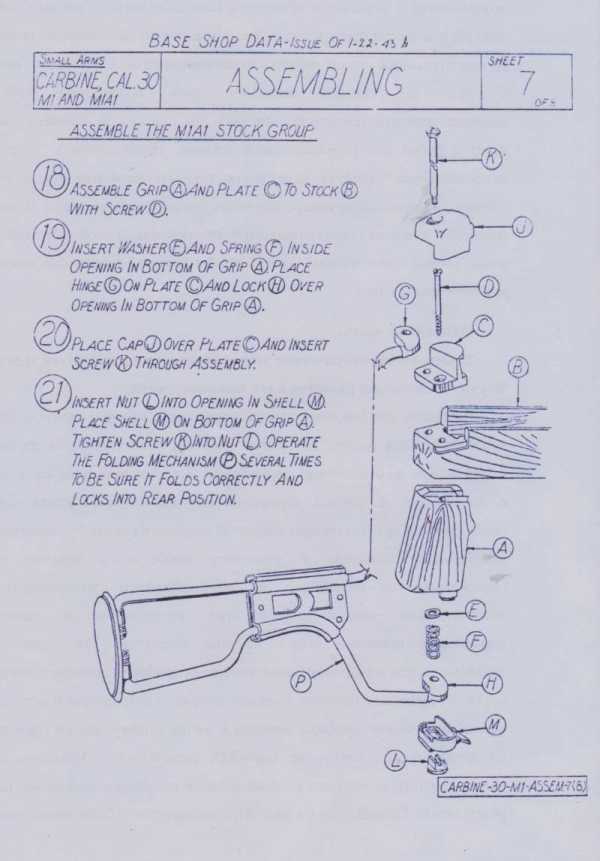

Страница №7. Приведена не только для того, чтобы показать устройство приклада карабина М1А1, но и то, как много, оказывается, разных деталей, от крупный и до самых мелких, требует это довольно-таки простое устройство. И все их надо изготовить из выплавленной стали, обточить, нарезать, отфрезеровать, закалить, вырезать из дерева…

Кстати, на известной фотографии, изображающей подъем американского флага на острове Иводзима, один из морских пехотинцев держит в руках именно карабин М1.


Водружение первого флага над Иводзимой. Снимок штаб-сержанта Льюиса Лоуэри. Наиболее популярное фото первого флага, поднятого над Сурибати.

topwar.ru

Карабин М1 (США). История создания и применения

Произведенный в количестве свыше 6 миллионов этот полуавтоматический карабин продавался гражданским лицам в рамках программы Civilian Marksmanship Program (аналог отечественных Ворошиловских стрелков) и это не удивительно, поскольку карабин под патрон .30 (7,62×33 мм) по прежнему широко используется в качестве спортивной винтовки сегодня.


История создания

В 1938 году, незадолго до начала Второй мировой войны в США начали разработку «легкой винтовки» для вооружения инженеров, артиллеристов, связистов, штабистов и т.д. Предполагалось дать этим военнослужащим большую огневую мощь, чем мог обеспечить штатный пистолет Кольт М1911 или револьвер S&W М1917 .45ACP при этом не обременяя их тяжелой винтовкой М1 Garand. В результате, в 1940 году появился карабин М1 под патрон калибром .30.

Конструктором карабина был Дэвид Маршал Уильямс, который сформулировал основные идеи карабина, отбывая наказание в тюрьме за убийство второй степени. После освобождения он устроился на работу в компанию Winchester и в сотрудничестве с другими конструкторами представил новое оружие. Уильямс даже удостоился того, что о нем был снят художественный фильм компанией MGM, где его роль исполнил Джеймс Стюарт. Справедливости ради стоит сказать, что карабин М1 не был полностью уникальным оружием. Во многом он был создан посредством творческой переработки конструкции существующих образцов.

Конструкция и применение карабина М1

Автоматика карабина работала с использованием энергии пороховых газов, запирание ствола осуществлялось поворотом затвора, имеющем в своей передней части боевые выступы. Ударный механизм курковый.

Целик оружия складной L-образный с двумя прицельными отверстиями для стрельбы на 137 и 274 метра (150 и 300 ярдов). На поздних этапах войны, прицел был усложнен, крепился на монтажную планку и изготавливался штамповкой или фрезерованием. Мушка карабина фиксированная, защищённая по бокам ушками.

Одним из недостатков конструкции отмечалось близкое расположение друг к другу кнопки предохранителя и кнопки остегивания магазина, перед спусковой скобой. Часто в пылу битвы солдаты вместо снятия оружия с предохранителя отстегивали магазин. Впоследствии предохранитель был модифицирован и выполнен в виде рычажка для избегания подобных инцидентов.

На протяжении всей своей жизни карабин М1 подвергался различным изменениям и усовершенствованиям. К примеру, менялась технология изготовления ложа, в результате от дорогих сортов дерева перешли к дешевым.

Производство карабина М1 началось в сентябре 1941 года с незначительными отличиями от оригинальной конструкции Уильямса. Поначалу производством карабина занималась только компания Winchester, но после нападения на Пёрл-Харбор и вступления США в войну, потребовалось значительно увеличить производство карабина. В результате производством данного карабина занялись не только специализированные оружейные предприятия, но и различные предприятия не связанные с оружием: Rock-Ola (музыкальные автоматы), U.S. Postal Meter, Quality Hardware, Inland Division (подразделение General Motors), Underwood (деловые машины), Standard Products (автомобильные запчасти), International Business Machines, Irwin-Pedersen Arms Co. (производство мебели) и Saginaw Steering Gear (подразделение General Motors).

Изначально, карабин М1 не имел штыка, но к апрелю 1944 года было решено оснастить его штыком М3 Fighting Knife с длиной лезвия 171 мм. Производство этой версии карабина фактически началось в сентябре 1944 года. Тем не менее, стоит отметить, что карабин даже с примкнутым штыком был весьма коротким оружием и вероятно оставлял не много шансов владельцу в штыковом бою.

Вероятно, наиболее заметной модификацией карабина М1 является версия М1А1 (эта версия пользуется наибольшей популярность и у коллекционеров). Этот вариант карабина представлял модификацию для воздушно десантных войск и имел пистолетную рукоятку и складывающийся вбок приклад.

В 1944 году была разработана полностью автоматическая версия карабина М2. Модификация выглядела как классический карабин М1, но имела переводчик огня и темп стрельбы 750 выстрелов в минуту. Эта версия комплектовалась специально разработанными для нее 30-и зарядными магазинами.

В 50-х годах появился версия М3. По существу это был классический карабин М2 с возможность установки инфракрасного прицела.

Карабин М1 весил 2,28 кг, имел общую длину 904 мм при длине ствола 458 мм. Не смотря на то, что карабин не предназначался для подразделений непосредственно участвующих в боевых действиях, он активно использовался американскими десантниками (вариант М1А1 со складывающимся в бок прикладом) и морскими пехотинцами. Небольшой вес, размеры, промежуточный патрон и относительно большое количество переносимых боеприпасов сделали возможным использование карабина М1 в этих войсках. На фотографии подъема американского флага на Иводзиме, один из морских пехотинцев держит в руках именно карабин М1.

По окончании второй мировой М1 нашел работу на другой войне, в Корее и на ранней стадии войны во Вьетнаме. Отзывы об оружие были смешанные от положительных до отрицательных. Например, сообщалось о том, что оружие отказывалось работать в холодных условиях зимы и пуля калибром .30 была не достаточно эффективна против солдат Северной Кореи и Китая, которые были одеты в толстую теплую одежду. Сегодня, карабин М1 по-прежнему можно встретить на вооружении полицейских сил ряда стран Южной Америки.

Отслужив положенное М1 оказался востребованным на гражданском рынке оружия, поскольку небольшой вес и относительно маломощный патрон делали его идеальным оружием для начального обучения стрельбе. С ним легко было обучаться и женщинам и детям. В отличие от семейства AR карабин М1 имеет классическое ружейное ложе без пистолетной рукоятки, что по мнению многих владельцев этого карабина делает его идеальным оружием для начальной подготовки. Карабин может комплектоваться магазинами на 15 или 30 патронов. Будучи полуавтоматическим, карабин позволяет новичкам легко и быстро прицеливаться после каждого выстрела благодаря малой отдаче. Опять-таки, по мнению большинства владельцев карабина, он более предпочтителен для обучения по сравнению с оружием аналогичного назначения под патрон .22 (5,6 мм).

Коллекционирование

Порою создается впечатление, что отдельные образцы стрелкового оружия были как будто специально созданы для последующего коллекционирования и карабин М1 один из таких образцов. М1 настолько популярен, что порою забывают, что этот небольшой карабин производился огромной серией и хорошо послужил США в различных войнах. Не считая винтовки М16 карабин М1 был самым массовым оружием в истории США.

Сегодня стоимость карабина М1 на оружейном рынке США колеблется от 500 до 2000 долларов в зависимости от состояния. Хорошие реплики карабина М1 производит Auto-Ordnance подразделение Kahr Arms.

Тактико-Технические характеристики карабина М1

Тип патрона .30
Принцип действия автоматики отвод пороховых газов
Длина, мм с прикладом 904
Длина ствола 458
Масса, кг 2,36
Емкость магазина, патронов 15-30
Вид огня одиночный
Прицельная дальность, м 300

gunsa.ru

Карабин US M1 Carbine. Как «оружие военнослужащих, которым не положена винтовка» стало «ночным снайперским»?

US M1 Carbine — лёгкий американский армейский карабин.
Создал его, видимо от нечего делать, отбывавший 20-летний срок за жестокое убийство Дэвид Уильямс. Наряду с английским пистолет-пулемётом Стэн, немецким MP 38/40 и советским ППШ был одним самых массовых образцов стрелкового оружия во второй мировой войне.

Те времена ушли в лету, как и Стэн, MP-38, ППШ… А M1 Carbine, американский карабин времён второй мировой выпускается до сих пор, как и патрон к нему.

История создания этого интересного оружия полна интригующих подробностей.

Впервые концепция создания «вспомогательного оружия» для водителей машин, орудийных расчетов и всем, кому не положена обычная армейская винтовка была выдвинута в США в 1938 г. Кроме того, этот легкий карабин должен был стать штатным учебным оружием, поскольку научить стрелять новичка из легкого и удобного оружия с небольшой отдачей можно гораздо быстрее, чем из тяжелой и «лягающеся» при выстреле армейской винтовки. Кроме этого, в стеснённых условиях окопной и городской войны карабин имеет заметно большую эффективность, чем длинные тяжелые винтовки. Кроме того, карабин и боеприпас к нему предполагалось сделать гораздо технологичнее и дешевле, чем все виды пехотного оружия того времени, кроме пистолета. Напомню что армейская винтовка M1 Garand (US Rifle, Caliber .30) покупалась армией США за 85$, а пистолет-пулемёт Томпсона за 209$.

Конкурс на разработку нового патрона, промежуточного по мощности между пистолетным .45 ACP и винтовочным .30-06 Springfield был выигран фирмой Winchester Repeating Arms Company. Новый патрон .30 M1 carbine был по мощности ровно в два с половиной раза выше пистолетного и примерно во столько же раз слабее винтовочного. Кроме того, использование готовой пистолетной пули и цилиндрическая конструкция гильзы позволила выпускать его на очень простом оборудовании, много и за достаточно низкую цену. Подробнее о патроне .30 M1 carbine (.30 US Carbine) можно прочесть здесь.

Затем был объявлен конкурс оружия под этот патрон, тоже выигранный фирмой Winchester. На конкурс было представлено лёгкое и элегантное оружие. При выстреле часть пороховых газов энергично толкала газовый поршень, который ударял в массивную раму. Под действием инерции от удара рама некоторое время шла назад, отпирая канал ствола, выкидывая стреляную гильзу, затем с помощью пружины подавалась вперёд, захватывая патрон из магазина, вставляя его в патронник. Эта же рама принимала на себя большую часть отдачи оружия. Расположенный справа на затворной раме отросток, совмещённый с рукояткой взвода, непосредственно осуществлял открывание-закрывание канала ствола при помощи паза с фигурным скосом. Такая оригинальная конструкция позволила до минимума уменьшить как отдачу оружия, так и размеры ствольной коробки, что существенно облегчило оружие и увеличило комфортность выстрела по сравнению со стандартной армейской самозарядной винтовкой M1 Garand .

Конструктор данной конструкции (каламбурчик, звиняйте) Дэвид Уильмс. Нет, не тот , о котором пишут в энциклопедиях и Википедии:

«Сэр Дэвид Уильямс — британский государственный и военный деятель, губернатор Гибралтара.»

а его полный однофамилец, осуждённый за жестокое убийство на 20 лет. Именно он сформулировал основные принципы конструирования такого оружия и основные узлы будущего карабина. За столь удачную идею он был помилован и после освобождения он устроился на работу в компанию Winchester и в сотрудничестве с другими конструкторами «доводил до ума» новое оружие.

Характеристики.

Патрон; .30 US Carbine;
Длина, мм с прикладом; 904;
Длина ствола; 458;
Масса, кг; 2,36;
Емкость магазина, патронов; 15-30;
Вид огня; одиночный;
Прицельная дальность, м; до 300.

Достоинства.

Компактные размеры. Карабин было удобно хранить и носить.

Небольшой вес. Менее 2.4 кг без магазина, 2,6 кг с пристёгнутым магазином на 15 патронов. Для сравнения. Советский ППШ весил 3,5 кг без магазина. А сам магазин на 71 патрон ещё прибавлял 0,6 кг! Довольно неудобный немецкий MP 38/40 с заряженным магазином весил около 5 кг из-за массивной стальной фрезерованной рамы. А в бою и дальних походах вес оружия очень важный показатель. Воюет солдат или не воюет, оружие всегда должно находится при нём. Кроме того, карабином вооружались прежде всего технические специалисты и вспомогательные службы, которые кроме оружия постоянно таскали на своём горбу что-то ещё: радисты — рацию,


артиллерийская прислуга — ящики со снарядами и т.д. В случае ранения из карабина можно было стрелять с одной руки, как из пистолета.

Высокая точность стрельбы на небольшие расстояния.

Эргономика, аналогичная самой массовой американской винтовке М1 Гаранд. Неудивительно, и то, и другое оружие разработано фирмой Winchester. Уже обученных стрельбе из винтовки солдат не надо было специально переучивать.

Высокая практическая скорострельность (за счет отъемных магазинов большей емкости, а также благодаря меньшей отдаче).

Невысокая цена. Карабин М1 закупался армией США за жалкие 45$.

Недостатки.

Автоматика отказывала в условиях низких температур. Правда, выяснилось это только во время заключительной части второй мировой и войны в Корее.

Тем, кому интересно посмотреть применение карабина на практике, советую посмотреть фильм Джона Ву «Говорящие с ветром». Один из главных героев фильма, шифровальщик Бен Яхзи был вооружен именно этим оружием.

US M1 Carbine был практически идеальным вспомогательным оружием. Легкий, эргономичный, точный. Как пехотное оружие широко использовался на тихоокеанском театре военных действий,
 в условиях джунглей, где война идёт на расстоянии нескольких десятков метров. За вторую мировую было выпущено свыше 6 млн стволов этого замечательного оружия. Мало того, с самого начала «службы» карабин неоднократно подвергался модернизации.

Первая модернизация. M1A1 — вариант со складным прикладом для воздушно-десантных подразделений. Отличается от классической  пистолетной рукояткой и складывающимся вбок прикладом из толстой металлической проволоки. Выпускался по заказу, очень ограниченными партиями. Всего было выпущено примерно 200 тысяч штук.


Вторая модернизация. M2 Самозарядный карабин решили переделать в автоматическое оружие. Для него был даже сконструирован свой 30-зарядный магазин, который был совместим со всеми модификациями карабина. Было выпущено примерно 300 тысяч таких карабинов и примерно столько же наборов для переделки самозарядного оружия в автоматическое. Однако, идея оказалась не совсем хорошей, ствол оружия, не предназначенного для автоматической стрельбы быстро перегревался, а автоматика выходила из строя, просто разваливалась.

Третья модернизация. МЗ. Ночной «снайперский» карабин. Оборудован массивным держателем для инфракрасного прицела и пламегасителем. Использовался в Корее и Вьетнаме.


Для военной промышленности карабин был тоже практически идеальным. Выпускался во время второй мировой войны множеством американских фирм, «в том числе и фирмой IBM» (Википедия). После второй мировой войны производство карабина было возобновлено как в «классическом», так и в современном «тактическом» исполнении фирмой Auto-Ordnance. В «тактическом» исполнении, начиная с 2008 г., приклад и цевьё сделано из черного оружейного пластика. Есть так же послевоенные модификации карабина под патроны .45 ACP, 9х19 мм Парабеллум и .22 LR.

Автор: Груздев Михаил.
Mailto: [email protected]
http://rich-smeet.blogspot.com

Мою коллекцию популярных книг по самому разнообразному оружию (206 МБ) можно скачать совершенно бесплатно

 Если Вам понравилась статья, прошу разместить её на своём сайте или блоге, сохранив авторский блок с активной ссылкой.

Или просто послать ссылку на эту статью

по Скайпу или электронной почте друзьям и знакомым.

Если Вам есть что сказать по данной теме - пишите в комментариях или на почту.

Изображения с сайта
https://commons.wikimedia.org/wiki/Category:M1_Carbine

Также использованы кадры из фильмов
"Говорящие с ветром", режиссер Джон Ву;
"Флаги наших отцов", режиссёр Клинт Иствуд.

maleglance.blogspot.com

Карабин US M1 Carbine. Как «оружие военнослужащих, которым не положена винтовка» стало «ночным снайперским»? | Законы и безопасность

Те времена канули в Лету, как и Стэн, MP-38, ППШ… А M1 Carbine, американский карабин времён Второй мировой, выпускается до сих пор, как и патрон к нему. История создания этого интересного оружия полна интригующих подробностей.

Впервые концепция создания «вспомогательного оружия» для водителей машин, орудийных расчетов и всех, кому не положена обычная армейская винтовка, была выдвинута в США в 1938 г. Кроме того, этот легкий карабин должен был стать штатным учебным оружием, поскольку научить стрелять новичка из легкого и удобного оружия с небольшой отдачей можно гораздо быстрее, чем из тяжелой и «лягающейся» при выстреле армейской винтовки. В стеснённых условиях окопной и городской войны карабин имеет заметно большую эффективность, чем длинные тяжелые винтовки. Карабин и боеприпас к нему предполагалось сделать гораздо технологичнее и дешевле, чем все виды пехотного оружия того времени, кроме пистолета. Напомню, что армейская винтовка M1 Garand (US Rifle, Caliber .30) покупалась армией США за 85 $, а пистолет-пулемёт Томпсона за 209 $.

Конкурс на разработку нового патрона, промежуточного по мощности между пистолетным .45 ACP и винтовочным .30−06 Springfield, был выигран фирмой Winchester. Новый патрон .30 M1 Carbine был по мощности ровно в два с половиной раза выше пистолетного и примерно во столько же раз слабее винтовочного. Кроме того, использование готовой пистолетной пули и цилиндрическая конструкция гильзы позволила выпускать его на очень простом оборудовании, много и за достаточно низкую цену.

Затем был объявлен конкурс оружия под этот патрон, тоже выигранный фирмой Winchester. На конкурс было представлено лёгкое и элегантное оружие. При выстреле часть пороховых газов энергично толкала газовый поршень, который ударял в массивную раму. Под действием инерции от удара рама некоторое время шла назад, отпирая канал ствола, выкидывая стреляную гильзу, затем с помощью пружины подавалась вперёд, захватывая патрон из магазина, вставляя его в патронник. Эта же рама принимала на себя большую часть отдачи оружия. Расположенный справа на затворной раме отросток, совмещённый с рукояткой взвода, непосредственно осуществлял открывание-закрывание канала ствола при помощи паза с фигурным скосом. Такая оригинальная конструкция позволила до минимума уменьшить как отдачу оружия, так и размеры ствольной коробки, что существенно облегчило оружие и увеличило комфортность выстрела по сравнению со стандартной армейской самозарядной винтовкой M1 Garand.

Конструктор данной разработки — Дэвид Уильямс. Нет, не тот, о котором пишут в энциклопедиях и Википедии: «Сэр Дэвид Уильямс — британский государственный и военный деятель, губернатор Гибралтара», а его полный однофамилец, осуждённый за жестокое убийство на 20 лет. Именно он сформулировал основные принципы конструирования такого оружия и основные узлы будущего карабина. За столь удачную идею он был помилован и после освобождения устроился на работу в компанию Winchester, где в сотрудничестве с другими конструкторами «доводил до ума» новое оружие.

Характеристики:

Патрон: .30 US Carbine;
Длина, мм с прикладом: 904;
Длина ствола: 458;
Масса, кг: 2,36;
Емкость магазина, патронов: 15−30;
Вид огня: одиночный;
Прицельная дальность, м: до 300.

Достоинства:

Компактные размеры. Карабин было удобно хранить и носить.

Небольшой вес. Менее 2,4 кг без магазина, 2,6 кг с пристёгнутым магазином на 15 патронов. Для сравнения: советский ППШ весил 3,5 кг без магазина. А сам магазин на 71 патрон ещё прибавлял 0,6 кг! Довольно неудобный немецкий MP 38/40 с заряженным магазином весил около 5 кг из-за массивной стальной фрезерованной рамы. А в бою и дальних походах вес оружия очень важный показатель. Воюет солдат или не воюет, оружие всегда должно находиться при нём. Кроме того, карабином вооружались прежде всего технические специалисты и вспомогательные службы, которые кроме оружия постоянно таскали на своём горбу что-то ещё: радисты — рацию, артиллерийская прислуга — ящики со снарядами, и т. д. В случае ранения из карабина можно было стрелять с одной руки, как из пистолета.

Высокая точность стрельбы на небольшие расстояния.

Эргономика, аналогичная самой массовой американской винтовке М1 Гаранд. Неудивительно, и то, и другое оружие разработано фирмой Winchester. Уже обученных стрельбе из винтовки солдат не надо было специально переучивать.

Высокая практическая скорострельность (за счет отъемных магазинов большей емкости, а также благодаря меньшей отдаче).

Невысокая цена. Карабин М1 закупался армией США за жалкие 45 $.

Недостатки:

Автоматика отказывала в условиях низких температур. Правда, выяснилось это только во время заключительной части Второй мировой и войны в Корее.

US M1 Carbine был практически идеальным вспомогательным оружием. Легкий, эргономичный, точный. Использовался он сначала на тихоокеанском театре военных действий, в условиях джунглей, где война идёт на расстоянии нескольких десятков метров. За Вторую мировую было выпущено свыше 6 млн. стволов этого замечательного оружия. Мало того, с самого начала «службы» карабин неоднократно подвергался модернизации.

Первая модернизация M1A1 — вариант со складным прикладом для воздушно-десантных подразделений. Отличается от классической пистолетной рукояткой и складывающимся вбок прикладом из толстой металлической проволоки. Выпускался по заказу, очень ограниченными партиями. Всего было выпущено примерно 200 тысяч штук.

Вторая модернизация, M2. Самозарядный карабин решили переделать в автоматическое оружие. Для него был даже сконструирован свой 30-зарядный магазин, совместимый со всеми модификациями карабина. Было выпущено примерно 300 тысяч таких карабинов и примерно столько же наборов для переделки самозарядного оружия в автоматическое. Однако идея оказалась не совсем хорошей: ствол оружия, не предназначенного для автоматической стрельбы, быстро перегревался, а автоматика выходила из строя, просто разваливалась.

Третья модернизация, МЗ. Ночной «снайперский» автоматический карабин. Оборудован массивным держателем для инфракрасного прицела и пламегасителем. Использовался в Корее и Вьетнаме.

Для военной промышленности карабин был тоже практически идеальным. Выпускался во время Второй мировой войны множеством американских фирм, «в том числе и фирмой IBM» (Википедия). После Второй мировой производство карабина было возобновлено как в «классическом, так и в современном «тактическом» исполнении фирмой Auto-Ordnance. В «тактическом» исполнении, начиная с 2008 г., приклад и цевьё сделано из черного оружейного пластика. Есть послевоенные модификации карабина под патроны .45 ACP, 9х19 мм Парабеллум и .22 LR.

shkolazhizni.ru

Карабин M1 Carbine (США)

Страница 1 из 2


Судьба этого карабина достаточно ярка и необычна, как необычна и судьба его создателя - Дэвида Маршалла Уильямса. Проект знаменитого оружия, принятого осенью 1941 года на вооружение армии США и выпущенного в свет в нескольких модификациях 6-миллионным тиражом, был задуман... в тюрьме. Отбывая срок за убийство, избыток свободного времени заключённый Уильямс посвящал разработке самых разнообразных конструкций огнестрельного оружия. Одному из его эскизов и суждено было вскоре стать легендарным полуавтоматом U.S. Carbine .30 M1, а сам конструктор остался в истории как Дэвид «Карбайн» Уильямс («Сarbine» по-английски - карабин).

Американская программа создания значительно облегчённого по сравнению со штатной винтовкой многозарядного полуавтоматического карабина стала достойной ответом Артиллерийско-технического департамента на выдвинутое армейским командованием пожелание касательно лёгкого, пригодного для постоянного ношения, и удобного в обращении нарезного оружия для части военнослужащих второй линии и специальных родов войск, имеющей в качестве личного оружия пистолет и желающей получить взамен его что-либо более «серьёзное». В основной массе это были так называемые «небоевые штыки» - водители, сапёры, связисты, чуть позже к ним примкнул персонал артиллерийских подразделений и младший командный состав пехотных частей. Понятно, что штатная самозарядная винтовка М1 под мощный патрон .30-06 этих «кратковременных» пользователей личного оружия устраивала мало - слишком уж громоздкой и тяжёлой была система Джона Гаранда. Более компактное серийное оружие, рассчитанное под пистолетные боеприпасы .45ACP, также зачастую не удовлетворяло своими боевыми качествами, в первую очередь, дальностью ведения эффективного огня.

Первые дебаты о перспективах зарождения качественно нового, «промежуточного» между дальнобойной винтовкой и лёгким пистолетом-пулемётом, вида боевого оружия в Артиллерийско-техническом департаменте армии Соединённых Штатов датируются 1938 годом. Однако вплоть до 1940-го всё было «спущено на тормозах» - программа была свёрнута. И только угроза неминуемого для США вступления во Вторую мировую войну заставила вновь вернуться к забытым было обсуждениям, и при этом весьма срочно и оперативно. Время нового прогрессивного патрона и специального оружия под него настало. Гитлеровская Германия доказала это созданием в 1934-1937 гг. опытного боеприпаса 7,75x39,9 мм фирмах Geco и автоматического карабина Фольмера к нему. В 1938 году появился прототип самого настоящего «автоматного» боеприпаса фабрики Polte-Werke - небезызвестного 7,92x33 мм. Будущее принадлежало новому, «промежуточному» оружию, и американцы не могли это не понимать.

К тому времени специалисты фирмы "Winchester Repeating Arms Co" уже прекрасно представляли, как должен выглядеть «боеприпас будущего». К октябрю 1940 года в Нью-Хэйвене на базе опытного охотничьего патрона .32 SL был создан особый «карабинный» боеприпас .30 Carbine с бесфланцевой латунной цилиндрической гильзой длиной 33 мм и 7,1-граммовой оболочечной пулей со свинцовым сердечником и оживальной головной частью. В общем и целом, патрон 7,62x33 мм представлял собой заметно удлинённый пистолетный боеприпас, превосходящей по мощности более чем вдвое большинство пистолетных патронов того времени (имея дульную энергию пули порядка 1300 Дж против 504 Дж у пуль самых «сильных» патронов .45ACP) и проигрывая при этом по этому показателю почти в три раза винтовочно-пулемётному патрону .30-06 (разные типы пуль которого при выстреле обладали энергией от 3261 до 3793 Дж).

В конце 1940 года Артиллерийско-технический департамент уже был готов сформулировать ТТЗ на лёгкое полуавтоматическое оружие под «винчестеровский» патрон. Главные требования - вес не более 2,2 кг, отъёмный коробчатый магазин большой (10-20 патронов) ёмкости, высокая эффективность стрельбы на расстояниях до 300 ярдов (около 275 метров). Подробные описания и спецификации на новые карабины для армии были разосланы всем известным разработчикам и производителям оружия на территории Соединённых Штатов.

После освобождения из тюрьмы Дэвид Уильямс предлагает свои мысли и услуги фирме Winchester. Его выстраданное в неволе своеобразное решение газоотвода с коротким отходом газового поршня (так называемого «газового толкателя» - gas tappet) назад заинтересовало профессиональных оружейников как наиболее подходящее для противоречивых требований «программы 1941 года». Получившаяся в результате переноса проекта Уильямса на уже существовавшую опытную конструкцию лёгкого спортивно-охотничьего «винчестеровского» карабина система была проста и прочна. Короткий газовый поршень, выполненный отдельной деталью и лишённый своей собственной пружины, имел ход в 1/3 дюйма (около 8 мм) и при выстреле резким толчком приводил в движение массивную затворную раму. Тонкая возвратная пружина располагалась в смещённом вправо канале ствольной коробки, упираясь передним концом в «обойму» затворной рамы. Конструкция затвора и способ запирания канала ствола мало чем отличались от применённых Джоном К. Гарандом в знаменитой «самозарядке» М1 образца 1936 года.

К слову сказать, в 1939-м компания Winchester стала вторым по счёту официальным производителем винтовки М1, вслед за её главным разработчиком - массачусетской оружейной фирмой Springfield Armory. Отсюда и поразительное сходство - два запирающих боевых упора в передней части затвора заходили в вырезы ствольной коробки при правом повороте затвора. Курковый ударно-спусковой механизм также во многом напоминал «гарандовский», блок УСМ модульного исполнения крепился к ствольной коробке одним штифтом и полностью отделялся при разборке оружия. Прицельные приспособления были выполнены предельно упрощённо - мушка с ограждением на открытом стволе и диоптрический L-образный перекидной целик на ствольной коробке. Два положения целика обеспечивали прицельную стрельбу на дальностях до 150 и 300 ярдов (140 и 275 м).

Имея при общей длине в 904 мм ствол длиной 458 мм, карабин M1 Carbine был прекрасно сбалансирован, став воплощением слова «удобный». В полностью снаряжённом состоянии он весил всего 2,63 кг, на 2,14 кг легче заряженной винтовки М1 и на 2,5 кг - пистолета-пулемёта Томпсона М1928 с 20-зарядным магазином. При необходимости стрельба из карабина на поражение могла вестись даже с одной руки. Естественно, сильно уступая «Гаранду» по мощи огня на дальние дистанции, он был весьма эффективен в ближнем бою, останавливающая сила пули патрона 7,62x33 мм приблизительно равнялась этому показателю для пули револьверного патрона .38 Special. Прямой коробчатый 20-зарядный магазин карабина был сделан съёмным, изготовлялся штамповкой из стального листа. Снаряжение магазина не представляло особых хлопот благодаря полностью двухрядному расположению в нём патронов.


ПерваяПредыдущая 1 2 Следующая > Последняя >>

www.dogswar.ru

7,62-мм автоматический карабин M-1 - Энциклопедия оружия и боеприпасов


Этот карабин широко известен под наименованием «Бэби Гаранд» («Маленький Гаранд»).

Под аббревиатурой М-1 существует также американская 7,62-мм самозарядная винтовка «Гаранд», производившаяся на фирме «Спрингфильд» начиная с 1936 года. Она разработана оружейным конструктором Джоном Гарандом. который никакого отношения к разработке карабина М-1 «Бэби Гаранд» не имеет. Название «Гаранд» этот карабин получил, возможно, благодаря тому; что его затвор и часть стебля, поворачивающая затвор при запирании и отпирании канала ствола, конструктивно повторяют аналогичные элементы вышеупомянутой самозарядной винтовки.

Миниатюрный патрон к «Бэби Гаранд» появился в октябре 1940 года на конкурсных испытаниях в числе 25 представленных образцов и выиграл этот конкурс.

Достоверных источников о том, кто именно создал «Бэби Гаранд», найти не удалось. По существующей легенде, карабин разработал сотрудник инструментального производства фирмы «Винчестер» по имени Вильяме. Карабин был представлен на конкурсные испытания в числе II претендентов менеджером Паксли в 1941 году. Первоначально это оружие предназначалось для военнослужащих, выполняющих задачи без непосредственного огневого контакта с противником на передовой, то есть для солдат охраны штабов, водителей и т.д. Но впоследствии карабин М-1 получил распространение и в передовых частях.

Серийно карабин выпускался многими американскими фирмами в нескольких модификациях:

  • М-1 — исходная модификация с деревянной ложей;
  • M-1A1 — вариант с пистолетной рукояткой и складывающимся на левую сторону рамочным плечевым упором, планировался для вооружения десантников-парашютистов;
  • М-1 A3 - со складным прикладом;
  • M-1A4 - с выдвижным плечевым упором;
  • М-2 — конструктивно выполненный как М-1, но с магазином на 30 патронов и допускающий ведение автоматического огня.

Согласно приведенным в литературе данным, только фирма «Дженерал Моторс» произвела карабинов М-1, М-1А1 и М-2 общим числом 2.625.000 шт.

Фирма «Винчестер» произвела М-1 в количестве 809.451 шт.

Всего в производстве участвовало десять фирм США, выпустивших совместно около 4 млн. образцов.

По принципу действия карабин относится к оружию газоотводного типа, с жестким запиранием канала ствола поворотным затвором, имеющим два запирающих боевых упора. Особенностью оружия в этой части является газовая камора закрытого типа, расположенная в зоне высокого давления пороховых газов. Она воздействует на стебель затвора не газами, как обычно, а через стальной поршень-вкладыш, имеющий ход в газовой каморе в пределах 3—5 мм.

Величина этого хода (а следовательно и характер воздействия поршня на стебель) регулируется гайкой с помощью специального ключа.

Карабин М-1 имеет деревянную ложу с рукояткой полупистолетного типа и деревянную ствольную накладку.

Ударно-спусковой механизм куркового типа допускает ведение только одиночного огня. Этот механизм имеет оригинальный способ разобщения шептала и спускового крючка без использования дополнительных деталей — за счет «плавающего» шептала, ось вращения которого образует овальную форму.

Предохранитель от несанкционированного выстрела представляет собой цилиндр, который, будучи утопленным с левой стороны, стопорит спусковой крючок.

Питание патронами осуществляется из прямого коробчатого магазина на 15 патронов, располагаемых в шахматном порядке, с двухрядным выходом.

Прицел диоптрический, откидной, на два положения.

Карабин прост по устройству, несложен в уходе и имеет изящный внешний вил. Однако, по мнению некоторых отечественных специалистов, самозарядное оружие под патрон столь небольшого импульса, не нуждается в жестком запирании канала ствола и могло бы быть конструктивно более простым при свободном или полусвободном затворах.

Основные характеристики

  • Калибр, мм................................................7,62
  • Вес с магазином без патр., кг.....................2,57
  • Длина оружия, мм......................................900
  • Длина ствола, мм.......................................424
  • Длина прицельной линии, мм......................545
  • Вес подвижных частей, кг..........................0,312
  • Вес затвора, г............................................83
  • Емкость магазина, патр...............................15
  • Вес патрона, г............................................12,9
  • Вес пули, г.................................................7,1
  • Начальная скорость, м/с.............................590

Солдат удачи № 4 2009 г

weaponland.ru

Карабин, калибра .30 (7,62 мм) М1, М1А1, М2 и М3

Карабин M1 первоначально выпускала фирма «Винчестер», однако затем его выпуск наладили еще с десяток компании. Всего было произведено более шести миллионов экземпляров.

Одними из первых оценили достоинства карабина М1 американские морские пехотинцы, которым приходилось вести боевые действия в джунглях.

В 1940 году американцы пришли к выводу, что для вооружения тыловых подразделений требуется образец, который будет удобен в обращении и хранении в машинах, — что-то вроде карабина. Был объявлен конкурс в ходе которого несколько производителей в предвкушении получения крупного заказа предложили свои разработки оружия. Победила модель компании «Винчестер», которая и была принята на вооружение под обозначением «Карабин, калибр .30, М1».

Промежуточная мощность

В карабине M1 применялась необычная система использования пороховых газов, созданная под специальный патрон, мощность которого превосходила пистолетный, но уступала винтовочному. Система работала за счет отвода пороховых газов из канала ствола через небольшое отверстие в нижней его части, откуда они попадали в герметичную трубку, где давили на двигающуюся деталь типа поршня, которая отводилась назад, производя таким образом отпирание затвора, удаление стреляной гильзы сжатие возвратной пружины, захват и досылание нового патрона и, наконец, запирание затвора.

С самого начала войска, в которые начал поступать карабин M1, высоко оценили его. Он был надежным, легким и удобным в обращении. Не удивительно, что вскоре новое оружие стало распространяться из тыловых частей, кому карабин предназначался во фронтовые где им вооружались даже офицеры и орудийные расчеты. Чтобы повысить темпы производства M1, его выпускали способным вести стрельбу только одиночными выстрелами, существовала также специальная модификация со складывающимся прикладом М1А1для вооружения воздушно-десантных войск.

Позже, во время Второй мировой войны, была добавлена возможность ведения автоматического огня: модификация, получившая обозначение М2 обладала скорострельностью 750 — 775 выстр./мин. Питание осуществлялось с помощью секторного магазина на 30 патронов, который также можно было использовать в карабине M1.

Модификация МЗ, созданная специально для ночной стрельбы, была оснащена большим инфракрасным прицелом, однако выпустили всего 2100 таких образцов.

М13 стала единственным представителем серии карабинов M1 которая не выпускалась массово, однако к окончанию войны общее число карабинов всех модификаций достигло 6, 332 млн единиц, что сделало их одними из самых распространенных времен Второй мировой войны.

Несмотря на все преимущества, карабин имел один недостаток — патрон, под который он и был создан. Будучи патроном промежуточной мощности, пуля его не обладала достаточным останавливающим воздействием. С другой стороны, М1 и не разрабатывался для стрельбы на большие дистанции, он был эффективен на дальности до 100 метров. Но этот недостаток сполна компенсировался достоинствами оружия.

Карабин удобно было хранить даже в тесном пространстве а М1А1 со своим складывающимся прикладом занимал еще меньше места. Оружие хорошо показало себя в боях, а образцы, захваченные на заключительной стадии войны в Европе, использовались немцами под обозначением «Selbstladekarabiner 455(a)»

Стремительное исчезновение

Несмотря на массовое производство и заслуженный успех, карабин M1 сейчас практически нигде не используется войсками. Лишь некоторые полицейские формирования оставпяют его на вооружении, так как слабый патрон дает больше шансов что при выстреле особенно в городских районах, не пострадают посторонние, чем если бы они использовали мощный винтовочный патрон.

Типичным представителем таких полицейских сил может стать полиция Ольстера, использующая карабины М1 (к слову, их противники из ИРА и других террористических организаций используют гораздо более мощные автоматические винтовки «Армалит»).

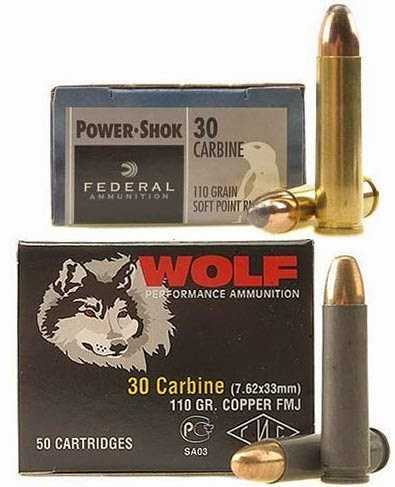

Другой проблемой применения М1 в настоящее время стало исчезновение промежуточного патрона. Во время войны их были выпущены миллионы но теперь его можно встретить крайне редко, и ни одно другое оружие не было разработано под него.

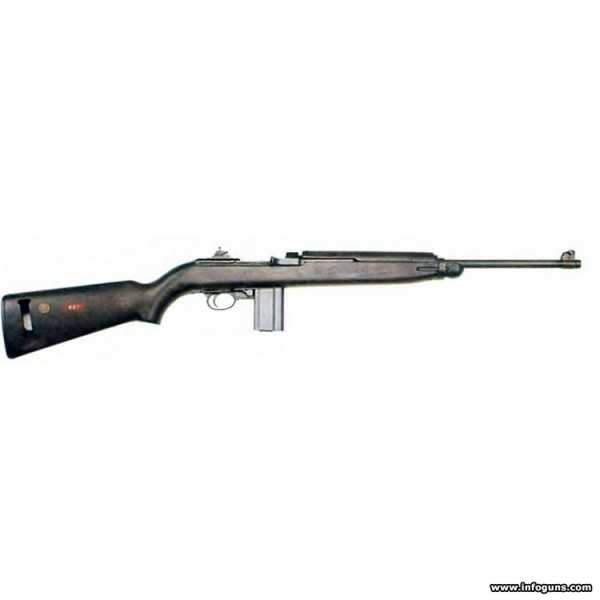

Карабин, калибра .30 (7,62 мм) М1, М1А1, М2 и М3 характеристики:

  • Карабин M1
  • Калибр: 7,62 мм
  • Вес: 2,36 кг
  • Длина общая: 904 мм
  • Длина ствола: 457 мм
  • Начальная скорость полета пули: 600 м/с
  • Магазин: коробчатый, на 15 или 30 патронов
Предыдущая статья:Винтовка калибра .30 (7,62 мм) М1 «Гаранд» Следующая статья:Винтовки Лебеля и Бертье

infoguns.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
