200 — это… Что такое С-200?

ЗРК С-200

С-200
Тип:зенитный ракетный комплекс (ЗРК) дальнего радиуса действия
Страна: СССР/ Россия
История службы
Годы эксплуатации:1967-настоящее время
Использовалось:

См. список пользователей

История производства
Конструктор:Головной разработчик — НПО «Алмаз» им. А. А. Расплетина (Алмаз-Антей).
Разработан:1967
Варианты:С-200А «Ангара»
С-200В «Вега»
С-200ВМ «Вега-M»
С-200ВЭ «Вега-Э»
С-200Д «Дубна»

С-200 (по классификации НАТО — SA-5 Gammon (окорок, обман)) — советский зенитно-ракетный комплекс (ЗРК) дальнего радиуса действия. Предназначен для обороны больших площадей от бомбардировщиков и других стратегических летательных аппаратов.

Первоначальная версия комплекса была разработана в 1964 году (ОКБ-2, гл. конструктор П. Д. Грушин), с целью замены незавершенной противоракеты РЗ-25/5В11 «Даль» (при этом разработка комплекса С-200 маскировалась показами на военных парадах макетов массивных ракет «Даль»). На вооружении с 1967 года.

Следующим комплексом, разработанным в СССР для поражения целей на больших дальностях, стал ЗРК С-300.

Ракеты

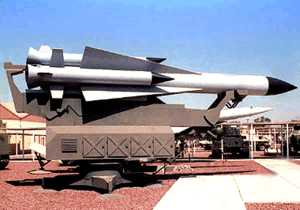

С-200 на ПУ и в разрезном виде. Парк-музей военной истории в Кецеле, Венгрия

Пуск ракеты осуществляется с помощью четырёх твердотопливных ускорителей суммарной тягой в 168 тс устанавливаемых на корпус маршевой ступени ракеты (одной из двух модификаций 5С25 или 5С28). В процессе разгона ракеты ускорителями запускается маршевый жидкостный реактивный двигатель выполненный по открытой схеме, в котором в качестве окислителя используется смесь АК-27, а горючее — ТГ-02 («Самин»). В зависимости от дальности до цели ракета выбирает режим работы двигателя с тем, чтобы ко времени подлёта к цели остаток топлива был минимально достаточным, для повышения маневренности. Максимальная дальность полёта — от 180 до 240 км, в зависимости от модели ракет (5В21, 5В21B, 5В28).

  • Ракета имеет длину 11 м и стартовую массу около 7 т, из них 3 т приходится на ускорители (для С-200В).
  • Скорость полёта ракеты: 700—1200 м/с, в зависимости от дальности.
  • Высота зоны поражения: от 300 м до 27 км для ранних, и до 40 км для более поздних моделей
  • Глубина зоны поражения: от 7 км до 200 км для ранних, и до 400 км для поздних модификаций.
Файл:Схема строения ракеты 5в28.jpg

Схема компоновки ракеты 5в28 (из альбома фотоснимков изделия 5в28. МО СССР)

Бортовая электросеть в полёте питается от бортового источника питания 5И43 (БИП) включающего в себя турбину, работающую на тех же компонентах топлива, что и маршевый двигатель ракеты, гидроагрегат поддерживавшего высокое давление в гидравлической системе рулевых приводов и два электрогенератора.

Ракета наводится на цель, используя отраженный от цели луч радиолокатора подсвета цели (РПЦ). Полуактивная головка самонаведения расположена в головной части ракеты под радиопрозрачным обтекателем (РПО) и включает в себя параболическую антенну диаметром около 600 мм и ламповый аналоговый вычислительный блок. Наведение осуществляется методом с постоянным углом упреждения на начальном участке полёта при наведении на цели в дальней зоне поражения. После выхода из плотных слоёв атмосферы или сразу после старта, при стрельбе в ближнюю зону, ракета наводится по методу пропорционального наведения.

Боевая часть

В ракете 5В21 устанавливается осколочно-фугасная боевая часть 5Б14Ш, область поражения которой представляет собой сферу с двумя коническими вырезами в передней и задней полусферах (см. рисунок).

Файл:Диаграмма разлёта поражающих элементов боевой части 5Б14Ш ракеты 5В21 системы С-200.jpg

Диаграмма разлёта поражающих элементов боевой части 5Б14Ш ракеты 5В21 системы С-200. Рисунок из учебника по ЗРК С-200. Минобороны СССР. 1969. С. 307

Файл:Боевая часть 5Б14Ш ракеты 5В21 системы С-200.jpg

Боевая часть 5Б14Ш ракеты 5В21 системы С-200. Рисунок из учебника ЗРК С-200. Минобороны СССР. 1969 год. С. 308

Углы при вершинах конусов разлёта осколков равны 60°. Статический угол разлёта поражающих элементов (шариков) в боковой плоскости равен 120°. Такая боевая часть в отличие от боевых частей, имеющих узконаправленное поле разлёта поражающих элементов, обеспечивает накрытие цели при всех возможных условиях встречи ракеты с целью.

Поражающими элементами боевой части являются стальные шарики, имеющие начальную скорость разлёта в статике 1700 м/с.

Диаметр шариков 9,5 мм (21 тыс. штук) и 7,9 мм (16 тыс. штук). Всего 37 тыс. штук шариков.

Вес боевой части — 220 кг. Вес взрывчатого вещества «ТГ-20/80» (20 % тротила / 80 % гексогена) — 90 кг.

Подрыв производится по команде активного радиолокационного взрывателя (угол поражения приблизительно 60° к оси полёта ракеты, удаление — несколько десятков метров) при пролёте ракеты в непосредственной близости от цели. При срабатывании БЧ формируется конусообразное поле ГПЭ по направлению полета с наклоном примерно 60° от продольной оси ракеты. В случае большого промаха — БЧ подрывается в конце управляемого полета ракеты, по пропаданию бортового питания.

Для того, чтобы вынудить ракету самоуничтожиться, необходимо, чтобы ракета потеряла цель. С земли команду на самоуничтожение дать нельзя, можно лишь прекратить облучать цель с земли, тогда ракета произведёт попытку поиска цели и, не найдя её, пойдёт на самоуничтожение. Это единственный способ отменить уничтожение цели после пуска ракеты.[источник не указан 332 дня]

Существовали также варианты ракет для поражения групповых целей (боевой блок/блоки МБР в боевом порядке которых присутствуют ложные цели) с ядерной боевой частью (ЯБЧ).[источник не указан 332 дня]

Вероятность поражения цели одной ракетой считается равной 80 %, обычно производится пуск двух, а в условиях радиоэлектронного противодействия и трёх ракет. Вероятность поражения цели двумя ракетами — более 96 %.[источник не указан 332 дня]

Наведение на цель

Ракета 5В21А имеет полуактивную головку самонаведения, основным назначением которой является прием отраженных сигналов от цели, автоматическое сопровождение цели по углам, по дальности и скорости до старта ракеты и после её старта до встречи с целью, выработка команд управления на автопилот для наведения ракеты на цель.

Выработка команд управления в головке самонаведения (ГСН) производится в соответствии с самонаведением по методу пропорционального сближения или с самонаведением по методу постоянного угла упреждения между вектором скорости ракеты и линией визирования «ракета — цель».

Метод самонаведения выбирается цифровой вычислительной машиной радиолокатора подсвета цели (РПЦ) до пуска ракеты.

Если время полёта ракеты до точки встречи больше 70 секунд (стрельба в дальнюю зону), то применяется самонаведение по методу постоянного угла упреждения с автоматическим переключением на 30-й секунде полёта на метод пропорционального сближения. Если время полета ракеты до точки встречи меньше 70 секунд (стрельба в ближнюю зону), то применяется только метод пропорционального сближения.

В обоих случаях независимо от дальности стрельбы встреча ракеты с целью происходит методом пропорционального сближения.

Ракетный дивизион

Каждый дивизион С-200 имеет 6 пусковых установок 5П72, аппаратную кабину К-2В, кабину подготовки к старту К-3В, распределительную кабину К21В, дизельную электростанцию 5Е67, 12 автоматических заряжающих машин 5Ю24 с ракетами и антенный пост К-1В с радиолокатором подсветки цели 5Н62В. В состав зенитно-ракетного полка обычно входят 3-4 дивизиона и один технический дивизион.

Радиолокатор подсвета цели

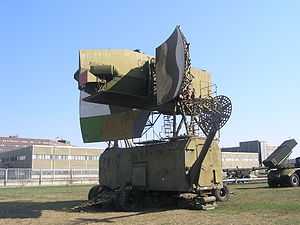

Антенный пост К-1В с радиолокатором подсвета цели 5Н62В системы С-200. Технический музей Тольятти

Радиолокатор подсвета цели (РПЦ) системы С-200 имеет наименование 5Н62 (НАТО: Square Pair), дальность зоны обнаружения около 400 км. Состоит из двух кабин, одну из которых составляет собственно радиолокатор, а во второй находится пункт управления и ЦВМ «Пламя-КВ». Используется для сопровождения и подсвета целей. Является основным слабым местом комплекса: имея параболическую конструкцию, способен сопровождать только одну цель, в случае обнаружения отделяющейся цели вручную переключается на неё. Имеет высокую непрерывную мощность в 3 кВт, с чем связаны частые случаи неверного перехвата более крупных целей. В условиях борьбы с целями на дальностях до 120 км может переключаться в сервисный режим с мощностью сигнала 7 Вт для уменьшения помех. Общий коэффициент усиления пятиступенчатой системы усиления-понижения частоты — около 140 дБ. Основной лепесток диаграммы направленности — двойной, сопровождение цели по азимуту осуществляется по минимуму между частями лепестка с разрешением в 2″. Узкая диаграмма направленности в какой-то мере защищает РПЦ от оружия на основе ЭМП.

Захват цели осуществляется в штатном режиме по команде с КП полка, выдающей информацию об азимуте и дальности до цели с привязкой к точке стояния РПЦ. При этом РПЦ автоматически разворачивается в нужную сторону и в случае не обнаружения цели переключается в режим секторного поиска. После обнаружения цели, РПЦ определяет дальность до неё с помощью фазокодоманипулированного сигнала и сопровождает цель по дальности, в случае захвата цели головкой ракеты выдается команда на пуск. В случае постановки помех, ракета наводится на источник излучения, при этом станция может не подсвечивать цель (работать в пассивном режиме), дальность выставляется в ручную. В случаях когда мощности отраженного сигнала не хватает для захвата цели ракетой на позиции, предусмотрен пуск с захватом цели в воздухе (на траектории).

Для борьбы с низкоскоростными целями существуют специальный режим работы РПЦ с ЧМ, позволяющие их сопровождать.

Другие РЛС

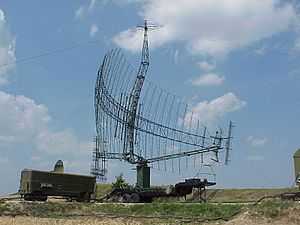

Разведывательная РЛС П-14 (5Н84А)
  • П-14/5Н84А(«Дубрава»)/44Ж6 («Оборона») (Код НАТО: Tall King) — РЛС раннего обнаружения (дальность 600 км, 2-6 оборотов в минуту, максимальная высота поиска 46 км)
  • 5Н87(Кабина 66)[1]/64Ж6 (Небо) (Код НАТО: Back Net или Back Trap]) — РЛС раннего предупреждения (со специальным низковысотным обнаружителем, дальность 380 км, 3-6 оборота в минуту, 5Н87 комплектовался 2 или 4 высотомерами ПРВ-13, а 64Ж6 комплектовался ПРВ-17)
  • 5Н87М — цифровая РЛС (электрический привод вместо гидравлического, 6-12 оборотов в минуту)
  • П-35/37 (Код НАТО: Bar Lock/Bar Lock B) — РЛС обнаружения и сопровождения (дальность 392 км, 6 оборотов в минуту)
  • П-15М(2) (Код НАТО: Squat Eye) — РЛС обнаружения (дальность 128 км)

Модификации комплекса

  • С-200А «Ангара», ракета В-860 (5В21) или В-860P (5В21А), появился в 1967 году, дальность 160 км высота 20 км
  • С-200В «Вега», ракета В-860ПВ (5В21П), появился в 1970 году, дальность 250 км, высота 29 км
  • С-200 «Вега», ракета В-870, дальность увеличена до 240 км и высота до 40 км с новой, более короткой ракетой с твердотопливным ракетным двигателем.
  • С-200М «Вега-M», ракета В-880 (5В28) или В-880Н (5В28Н, с ядерной боевой частью), дальность 240 км, высота 29 км
  • С-200ВЭ «Вега-Э», ракета В-880Е (5В28Е), экспортный вариант, только осколочно-фугасная БЧ, дальность 240 км, высота 29 км
  • С-200Д «Дубна», ракета 5В25В, В-880М (5В28М) или В-880МН (5В28МН, с ядерной БЧ), появился в 1976 году, осколочно-фугасная и ядерная боевые части, дальность 300 км, высота 40 км.

На вооружении

Комплекс С-200 на параде в Баку, 26 июня 2011 года

Как наиболее мощное оружие ПВО система С-200 длительное время была развёрнута только на территории СССР, поставки её за рубеж начались в 1980-х годах, когда на вооружении Войск ПВО СССР уже состояла ЗРС С-300П (с 1979)[2].

Бывшие эксплуатанты

Эксплуатация

Из реальных специфических целей для системы С-200 (недостижимых для прочих ЗРК) оставались только скоростные и высотные разведчики SR-71, а также самолеты дальнего радиолокационного дозора и постановщики активных помех, действующие с большего удаления, но в пределах радиолокационной видимости.

Хотя эти цели не были массовыми, сам факт существования С-200 в значительной мере определил переход авиации США к действиям на малых высотах, где они подвергались воздействию огня более массовых зенитных ракетных и артиллерийских средств. Кроме того, неоспоримым достоинством комплекса было применение самонаведения ракет — даже не реализуя полностью свои возможности по дальности, С-200 дополняла комплексы С-75 и С-125 с радиокомандным наведением, существенно усложняя для противника задачи ведения как радиоэлектронной борьбы, так и высотной разведки. Особенно явно преимущества С-200 над указанными системами могли проявиться при обстреле постановщиков активных помех, служивших почти идеальной целью для самонаводящихся ракет С-200.

По этой причине долгие годы самолеты-разведчики США и стран НАТО, в том числе SR-71, были вынуждены совершать разведывательные полеты только вдоль границ СССР и стран Варшавского договора.

С начавшимся в 1980-е годы переходом войск ПВО на новые комплексы С-300П, система С-200 начали постепенно сниматься с вооружения. К середине 1990-х комплексы С-200 «Ангара» и С-200В «Вега» были полностью сняты с вооружения войск ПВО России, в строю осталось лишь небольшое число комплексов С-200Д. После распада СССР комплексы С-200 остались на вооружении ряда бывших союзных республик.

Инциденты

4 октября 2001 года на учениях, в результате ошибочного наведения, ракета украинского дивизиона С-200, расположенного недалеко от ПГТ Черноморское, потеряла учебную цель и перенацелилась на более сильный отраженный сигнал от гражданского самолёта Ту-154, летевшего из Тель-Авива (Израиль) в Новосибирск, и поразила его. Погибло 78 человек (см.: Авиакатастрофа над Чёрным морем 4 октября 2001 года).

Примечания

Ссылки

  Советские и российские комплексы ПРО, ЗРК, ЗСУ, ЗО и ПЗРК
Комплексы ПРО

А-35 «Алдан» • А-135 «Амур» • А-235

ЗУ ВВС и ПВО
Ближнего действия (до 10 км)
Малой дальности (от 10 до 50 км)

С-25 «Беркут» • С-75 «Двина» • С-125 «Нева»/«Печора»

Средней дальности (от 50 до 200 км)
Дальнего действия (> 200 км)
ЗУ
сухопутных
войск РФ
Ближнего действия (до 15 км)
Малой дальности (от 15 до 30 км)
Средней дальности (от 30 до 100 км)
Дальнего действия (> 100 км)
ЗУ ВМФ РФ
Командные пункты,
средства управления,
разное
Войск ПВО

5Н83С (Командный пункт ЗРК)

Сухопутных войск
Военно-морского Флота
* — производились только на экспорт. Курсивом выделены перспективные, опытные или не пошедшие в серийное производство образцы
