Ил-10М Штурмовик

Ил-10М ✭
Штурмовик
Ильюшин

В октябре 1950 г. Главнокомандующий ВВС СА маршал П.Ф. Жигарев обратился к С.В. Ильюшину с письмом, в котором предлагал рассмотреть вопрос о возобновлении серийного выпуска штурмовика Ил-10 АМ-42 как боевого самолета непосредственной поддержки войск, "еще не утратившего своих боевых возможностей". При этом Главком предлагал "установить новое крыло для упрощения техники пилотирования" и усилить наступательное вооружение штурмовика путем замены пушек НС-23 и пулеметов ШКАС на 4 пушки НР-23 и замены ВУ-9 на модифицированную ВУ-9М.

Поводом для такого решения военных в немалой степени послужило весьма успешное применение штурмовиков Ил-10 корейскими и китайскими летчиками в войне против войск Южной Кореи и ООН.

После недолгих согласований 12 января 1951 г. вышло Постановление Совмина СССР No. 4525-1997 об организации на авиазаводе № 168 (г. Ростов-на-Дону) серийного производства Ил-10. Согласно Постановлению 168-й авиазавод к концу года должен был выпустить 5 штурмовиков, а в следующем году - 150 Ил-10.

2 июля 1951 г. шеф-пилот ОКБ В.К. Коккинаки выполнил на Ил-10М первый полет. К 28 августа Ил-10М успешно прошел программу заводских испытаний.

В качестве основного недостатка серийного Ил-10М летчики ГК НИИ ВВС отмечали неудовлетворительную путевую устойчивость. Данный недостаток был устранен установкой подфюзеляжного гребня.

Состав оборудования Ил-10М обеспечивал боевое применение штурмовика практически в любых метеусловиях и ночью.

Вооружение: четыре 23-мм пушки НР-23, неподвижные, сдвоенные в крыле (600 снарядов), на задней установке у стрелка одна пушка Б-20 ЭН (150 снарядов).

Бомбовая нагрузка: 400-600 кг калибра от 1 до 100 кг в бомбоотсеках центроплана. Под крылом могли подвешиваться восемь снарядов РС-82 или четыре PC-132.

Завод № 168 в период 1952-54 гг. построил 136 экземпляров Ил-10М, из них в 1952 г. - 1 машину, в 1953 г. -100 штук и в 54-м - 35 штурмовиков. В 1953 г. к выпуску Ил-10М был подключен авиазавод No. 47 в Оренбурге, выпустивший в 1953 г. 4 штурмовика этого типа и в 54-м - 6 машин.

По состоянию на 1 января 1955 г. ВВС Советской Армии в своем составе имели 19 штурмовых авиаполков, на вооружении которых состояли 1700 штурмовиков Ил-10 и Ил-10М и 130 реактивных истребителей-бомбардировщиков МиГ-15бис.

Экипаж, чел. 2
Геометрия
Длина самолета, м 11,12 11,87
Высота, м 4,18 4,24
Размах крыла, м 13,4 14
Площадь крыла, м² 30 33
Массы, кг
Пустого 4650 5570
Нормальная взлетная 6300 7100
Силовая установка
Мотор 1 ПД АМ-42
Мощность взлетная, л.с. 2000
Мощность полетная, л.с. 1750
Лётные данные
Максимальная скорость у земли, км/ч 507 476
Максимальная скорость, км/ч 551 512
Практическая дальность, км 800 1070
Практический потолок, м 7250 7000

В апреле 1956 г. министр обороны маршал Г.К. Жуков представил руководству страны подготовленный Генштабом и Главным штабом ВВС доклад о состоянии и перспективах развития штурмовой авиации. В докладе делался вывод о низкой эффективности штурмовиков на поле боя в современной войне и фактически предлагалось ликвидировать штурмовую авиацию, обеспечив решение боевых задач по непосредственной авиационной поддержке наземных войск в наступлении и обороне силами бомбардировочной и истребительной авиации. В результате обсуждения "в верхах" вышел приказ министра обороны от 20.04.56 г., согласно которому в составе ВВС СА упразднялась штурмовая авиация, имеющиеся Ил-10 и Ил-10М списывались, программа разработки перспективного Ил-40 закрывалась.

После громкой славы в Великой Отечественной войне штурмовики Красной Армии "ушли" в небытие до весны 1969 г., когда министр обороны А.А. Гречко обратился в МАП с просьбой начать работы по созданию самолета-штурмовика, отвечающего требованиям современной войны, и объявил конкурс на его разработку. Были разработаны штурмовики Ил-102 (явившийся глубокой проработкой Ил-40) с двумя членами экипажа и победивший в конкурсе ныне хорошо известный Су-25 "Грач".

Источники

  • "История конструкций самолетов в СССР,1938-1950гг." /В.Б. Шавров/
  • "Самолеты сталинских соколов" /К.Ю. Косминков, Д.В. Гринюк/
  • "Энциклопедия военной техники" /Aerospace Publising/

02.04.2018

На фото вверху страницы прототип Ил-10М на испытаниях в НИИ ВВС. Под фюзеляжем еще отсуствует гребень для улучшения продольной устойчивости.
На стабилизаторе можно рассмотреть антенны радиовысотомера.

02.04.2018

Видел Ил-102 в Жуковском под забором, заброшенный стоит. Грят на полигоне на испытаниях "творил чудеса"...

www.airpages.ru

Ил-10М Википедия

Ил-10

Ил-10М в Центральном музее ВВС РФ, Монино.
Тип штурмовик
Производитель ОКБ Ильюшина
Первый полёт 18 апреля 1944 года
Начало эксплуатации 1945 год
Конец эксплуатации 1962 год (Чехословакия)
Эксплуатанты ВВС СССР
Чехословакия
Польша
Годы производства 1944 — 1955
Единиц произведено 6166
(4966 Ил-10 и 1200 В-33)
Базовая модель Ил-2
Варианты Ил-16
 Медиафайлы на Викискладе
Запрос «Ил-1» перенаправляется сюда. На эту тему нужна отдельная статья (англ.).
Внешние видеофайлы
Документальный фильм ГК НИИ ВВС, рассказывающий о самолёте Ил-10 (1945)

Ил-10 (по ификации НАТО: Beast«Зверь») — советский штурмовик конструкции КБ Ильюшина заключительного периода Великой Отечественной войны, создан в 1944 году путём глубокой модернизации самолёта Ил-2.

Первый полёт состоялся 18 апреля 1944 года (лётчик-испытатель В. К. Коккинаки).

Содержание

  • 1 Производство
  • 2 Конструкция
  • 3 Модификации
  • 4 Боевое применение
  • 5 Лётно-технические характеристики
  • 6 Источники
  • 7 Примечания

Производство[ | ]

Серийное производство Ил-10 было орг

ru-wiki.ru

Ил-20М и Ил-20РТ » Военное обозрение

Ил-20 (по натовской кодификации Coot — «Лысуха») — самолет радиоэлектронной разведки и РЭБ, который был создан на базе авиалайнера Ил-18. Самолет оборудован РЛС бокового обзора, ИК-сканером и другими датчиками. Представляет собой еще один удачный пример использования гражданской платформы под создание военного самолета. При этом гражданский вариант Ил-18 совершил свой первый полет еще в 1957 году. Самолеты Ил-20 в СССР производились с 1968 по 1976 годы. На 2012 год в России на вооружении оставалось около 20 различных самолетов Ил-20.

При этом стоит отметить, что самолеты Ил-20 часто окрашивались под принятый в те годы стандарт окраски «Аэрофлота» и носили гражданские регистрационные номера. Более того, на борту самолета в районе кабины, как и на пассажирском варианте, была нанесена надпись «Ил-18». Лишь некоторые из военных самолетов получили шаровый (серый) цвет окраски, как на самолетах Ил-38. Самолет Ил-20РТ в составе ВМФ России по-прежнему несет на себе практически гражданский вариант окраски, в этом можно убедиться, посмотрев на фотографии машины, в том числе сделанные в 2015 году.

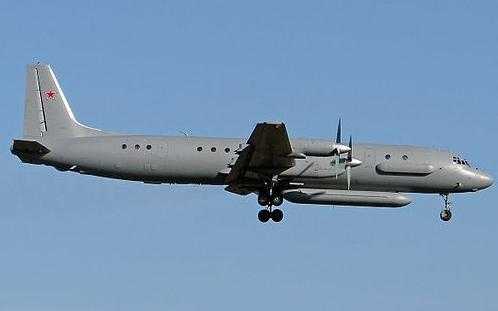

Самолет Ил-20М

Самолет радиотехнической разведки Ил-20М предназначен для вскрытия радиолокационных средств вероятного противника в прифронтовой полосе, перехвата открытых переговоров, перспективной радиолокационной съемки местности. Начиная с конца 1950-х годов, в СССР самолет Ил-18 стал своего рода «визиткой» отечественной гражданской авиации, представляя нашу страну не только в аэропортах по всему миру, но и на международных авиасалонах. При этом мало кто отдает себе отчет, что некоторое количество Ил-18 нашло приют на военных аэродромах. В данном случае речь идет о специальных модернизациях самолета, которые разрабатывались в военных целях. Внешне данные самолеты мало отличались от гражданских лайнеров и очень часто несли на борту те же надписи, оставаясь одними из самых секретных самолетов в СССР.

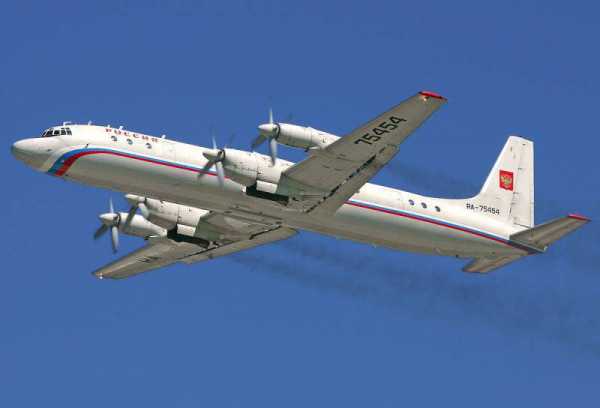

Ил-18

Сведения об этих машинах сохранялись даже более тщательно, чем, к примеру, информация о новых боевых самолетах — бомбардировщиках и истребителях. Машины использовались для ведения радиоэлектронной разведки, в качестве ретрансляторов и воздушных командных пунктов, для передачи телеметрической информации. Самолеты Ил-20 продолжали производить уже после того, как серийное производство авиалайнеров Ил-18 было свернуто.

Самолет Ил-18Д представлял собой последнюю и, как следствие, наиболее совершенную модификацию семейства самолетов Ил-18, выпускающихся серийно с 1957 года. В отличие от модели предшественника Ил-18В, самолет оснащался более экономичными и мощными двигателями АИ-20М VI-серии и установкой дополнительных топливных баков, что обеспечивало самолету увеличение дальности полета. Этот гражданский авиалайнер с максимальным запасом топлива мог преодолеть практически 6400 км (для Ил-18В — 4850 км). Летные испытания самолета начались 26 июля 1965 года, в том же году самолет был отправлен в серийное производство. Его выпуском занимался московский завод «Знамя труда», в цехах завода он сменил Ил-18В. Всего до 1969 года было изготовлено 122 таких самолета, которые стали последними гражданскими авиалайнерами данного типа. Именно машина Ил-18Д стала основой для проектирования всех последующих «военных» вариантов пассажирского самолета.

Самолет-разведчик, созданный на базе Ил-18Д, получил обозначение Ил-20 или «изделие 20». Главным средством разведки на этом самолете была радиолокационная станция бокового обзора «Игла», по этой причине машину нередко именовали просто Ил-18Д «Игла». Некогерентная радиолокационная станция бокового обзора «Игла-1» создавалась в СКБ-1 ленинградского НИИ-131, вскоре преобразованного во Всесоюзный научно-исследовательский институт радиоэлектронных систем, впоследствии вошедший в состав НПО «Ленинец». Главным конструктором РЛС стал В. М. Глушков. Помимо непосредственно радиолокационной станции, комплекс находящегося на борту самолета Ил-20 радиолокационного оборудования «Игла-1» включал в себя средства радиотехнической и фоторазведки, которые были сопряжены с навигационным оборудованием летательного аппарата. Данный комплекс позволял получить на выходе детальное радиолокационное изображение, которое по качеству было близко к аэрофотосъемке, но в любых метеорологических условиях, и, помимо всего прочего, вести аэрофотосъемку и радиотехническую разведку.

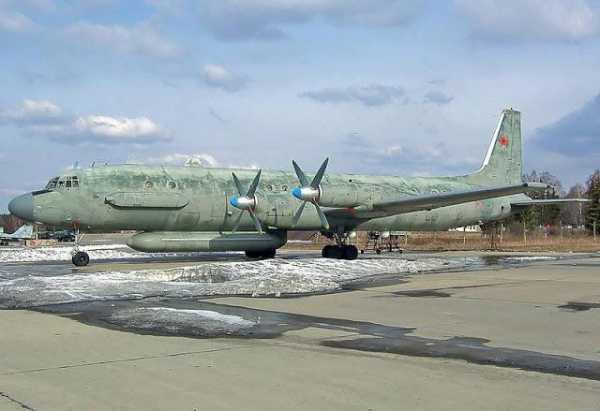

Ил-20М

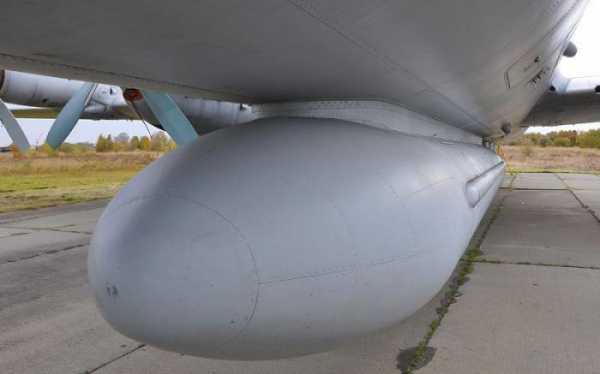

Антенна РЛС «Игла» была расположена в большой (длина — примерно 8 метров) подфюзеляжной гондоле, обладающей сигарообразной формой. Она была установлена между шпангоутами №8 и №27. При этом нижняя часть подфюзеляжной гондолы была изготовлена радиопрозрачной. Блоки РЛС были установлены в переднем багажном отсеке фюзеляжа. Самолет Ил-20 помимо перспективной радиолокационной разведки местности при помощи установленной на борту аппаратуры «Игла» мог осуществлять и традиционную аэрофотосъемку местности. Для этого на борту имелся комплект аэрофотоаппаратов А-87П, которые находились по обоим бортам передней части фюзеляжа самолета в зоне передней пары иллюминаторов. Объективы фотоаппаратов находились под специальными сдвижными шторками на двух боковых обтекателях, которые были другой характерной внешней особенностью самолета Ил-20, отличающей его от гражданской версии. В задней части этих боковых обтекателей устанавливались антенны системы общей радиотехнической разведки «Ромб», предназначенные для обнаружения радиолокационных средств вероятного противника, определения частоты и направления на источник излучения.

Состав спецоборудования Ил-20 перечисленными системами не ограничивался. В нижней части фюзеляжа самолета за крылом были смонтированы антенны станции детальной радиотехнической разведки «Квадрат», которые позволяли, в отличие от системы «Ромб», получать более развернутую информацию об обнаруженных радиоизлучающих объектах противника. Над передней частью фюзеляжа самолета находились антенны системы перехвата открытых радиопереговоров под названием «Вишня». Специальное разведывательное оборудование, которое было установлено на борту самолета Ил-20, должен был обслуживать тактический экипаж, состоящий из 6 операторов, которые сидели в передней и средней кабинах самолета. Помимо всего прочего, как и на всех гражданских Ил-18, в состав экипажа самолета Ил-20 входили: два пилота (командир и второй пилот), штурман, бортрадист и бортинженер. Стандартное для авиалайнера Ил-18 пассажирское оборудование салона было упразднено, но в задней кабине самолета Ил-20 была организована специальная комната, предназначенная для полноценного отдыха экипажа, здесь имелись буфет и кресла, также здесь были помещения туалета и гардероба. Для аварийного покидания Ил-20 членами экипажа с парашютами был предусмотрен аварийный люк, расположенный в правом борту в задней части фюзеляжа.

Самолеты-разведчики Ил-20, а также последовавшие за ними модернизированные версии Ил-20М и Ил-20М1, оснащенные более совершенным оборудованием, не входили в состав разведывательных эскадрилий или авиационных полков ВВС СССР. Они подчинялись непосредственно командованию военных округов (при этом в каждом из округов имелось по несколько самолетов Ил-20).

Ил-20М

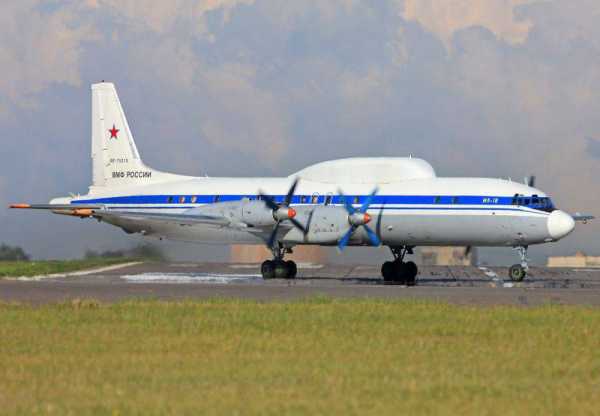

Самолет Ил-20РТ


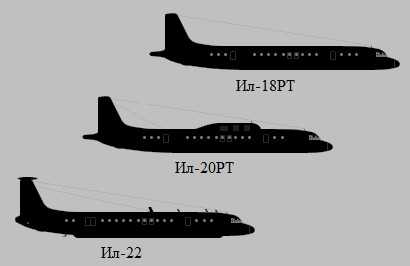

В начале 1970-х годов стало окончательно ясно, что для работы по теме самолетных измерительных пунктов (СИП) самолет Ил-18 требует большого объем переоборудования. Совместить на летающей лаборатории Ил-18 с номером 201 две большие темы представлялось затруднительным. По этой причине в период с 1971 по 1974 годы в ЛИИ состоялись испытания уникального СИП, построенного на базе Ил-18 СССР-27220. Данная машина получила обозначение Ил-18РТЛ и фактически стала прототипом для будущего самолетного измерительного пункта на базе Ил-20.

На самолете Ил-18РТЛ с просто огромным по тем временам обтекателем длиной примерно 11 метров и высотой порядка одного метра исследовались различные летно-технические характеристики. С учетом возможных условий использования СИП проверки осуществлялись в разных климатических зонах Советского Союза с аэродромов Владимировка, Раменское, Ташкент, Андижан, Фергана, Самарканд, Новосибирск, Омск. Комплекс проведенных испытаний позволил выработать необходимые рекомендации по технике пилотирования, а также методике использования СИП Ил-20РТ на любых трассах и испытательных полигонах страны.

На самолетах Ил-18РТЛ отрабатывались конструкции совершенно новых более высокоэффективных антенн. Первоначально на самолетах Ил-20РТ не монтировали хвостовые антенны с полутораметровым обтекателем, однако после проведения первого цикла испытаний головного СИП под номером 480 было принято решение об их монтаже на всех самолетах серии. Руководство испытаниями самолета производила межведомственная комиссия под руководством космонавта номер два Германа Титова. Самолетные измерительные пункты Ил-20РТ поступили в эксплуатацию в 1980 году, первоначально они базировались на аэродроме Ленинск (Байконур). Оттуда данные самолеты использовались при проведении запусков ракет самого различного назначения.

Ил-20РТ

В состав экипажа каждого СИПа входило 6 специалистов летного состава — правый и левый летчики, радист, бортинженер, борттехник, а также инженер, который отвечал за выдачу токов для установленной на борту измерительной аппаратуры, а также 5 человек, занимавшихся эксплуатацией бортового измерительного комплекса — начальник СИПа, оператор АФУ, оператор СЕВ, инженер по МА-9 МКТС и инженер по системе БРС-4С.

В первое время для работы самолетов Ил-20РТ на космодром из Москвы выдавались ограниченные данные по целеуказанию. Позднее приходящая информация стала более полной: стали указывать не только высоту полета ракеты, но и широту и долготу цели через определенные промежутки времени. По этой информации на вычислительном центре космодрома Байконур выбиралась исходная точка полета Ил-20РТ и строилась дальнейшая траектория полета самолетного измерительного пункта для получения максимального объема телеметрической информации на интересующем участке полета ракеты.

Со временем сложилась уникальная методика работы самолетов, которая позволяла достаточно эффективно проводить необходимые измерения. Примерно за час до работы один или два самолета Ил-20РТ выходили в исходный район, где барражировали в небе, ожидая запуска ракеты. При пуске ракеты они сопровождали ее по курсу полета, пролетая в стороне от ракеты на расстоянии в 50-100 километров. При этом выбор антенн, на которые осуществлялся прием телеметрической информации, зависел от высоты полета самой ракеты. При полете ракеты, головной части или спускаемого аппарата на нисходящем участке траектории производился маневр отворота, после чего прием осуществлялся хвостовой антенной. Вместе с тем, как боевые расчеты СИПов осваивали новые методы измерений в разнообразных условиях, происходило увеличение номенклатуры изделий, которые обслуживали самолеты Ил-20РТ.

Ил-20РТ

В первую очередь самолеты Ил-20РТ обеспечивали телеметрическими измерениями запуски, осуществляемые с космодрома Байконур, ракет космического назначения по «необорудованным трассам», когда самолеты становились единственным средством получения необходимой информации на некоторых участках полета ракеты. Самолетные пункты на базе Ил-20 оказались эффективным средством при обеспечении посадки спускаемых аппаратов и капсул с советских спутников фоторазведки. Получая сигнал с капсулы, операторы самолета Ил-20РТ передавали затем информацию авиационным и наземным поисковым командам, что значительно увеличивало оперативность доставки разведывательной информации.

Очень часто Тихоокеанский и Северный флот заказывали самолеты Ил-20РТ для обслуживания собственных запусков. На флоте самолетные измерительные пункты в основном «работали» при осуществлении запусков различных крылатых ракет. При проведении опытно-исследовательских работ и учебно-боевых пусков ракет с боевых позиций ракетных полков из-под Костромы и Татищева самолеты Ил-20РТ становились единственным источником получения телеметрической информации. Редко байконурские самолеты применялись в районе ракетного военного полигона Капустин Яр, обслуживая пуски беспилотных самолетов-разведчиков и ракет класса «воздух-земля». Иногда ракетами с ракетного военного полигона стреляли на достаточно большую дальность — до Балхаша. В этом случае Ил-20РТ базировались во Владимировке, фиксируя развороты летящей ракеты, устойчивость работы ее двигателей, работу рулей и т.д. В свое время все имеющиеся СИПы Ил-20РТ были переданы в состав авиации ВМФ.

Летно-технические характеристики Ил-20РТ:
Габаритные размеры: длина — 35,9 м, высота — 10,17 м, размах крыла — 37,42 м, площадь крыла — 140 кв. м.
Масса пустого самолета — 33 760 кг.
Масса максимальная взлетная — 61 400 кг.
Силовая установка — 4 ТВД АИ-20М, мощностью по 4х4252 л.с.
Максимальная скорость полета — 685 км/ч.
Крейсерская скорость полета — 550 км/ч.
Практическая дальность полета — 5400 км.
Практический потолок — 8800 м.
Экипаж — 11 человек.

Источники информации:
http://www.dogswar.ru/voennaia-aviaciia/samolety/404-samolet-radiotehnich.html
http://www.airwiki.org/enc/spy/il20rt.html
http://avia.pro/blog/il-20
http://bastion-karpenko.ru/il-20

topwar.ru

20М - самолет радиотехнической разведки. Самолет-разведчик Ил-20М: история и современность

В пятидесятые годы XX века произошел технологический прорыв в мировой электронике. Полупроводниковые приборы начали вытеснять привычные всем лампы, размеры оборудования стремительно уменьшались, а возможности аппаратуры расширялись. В военном деле эти процессы также нашли отражение. Связисты получили легкие и компактные технические средства, появились новые возможности шифрования. Разведка тоже не дремала. Вскоре в небо поднялся американский «Орион», который, не нарушая государственных границ, мог обеспечить командованию НАТО большие объемы информации. Нашим ответом стал самолет Ил-20М.

Базовый прототип

Во второй половине пятидесятых годов символом советской пассажирской авиации был Ил-18. Конечно, к тому времени были уже и другие лайнеры, туполевские Ту-104 и Ту-114, но, построенные на базе бомбардировщиков, они не всегда обладали высокой экономичностью, надежностью и комфортом. На Ил-18 часто летал Первый секретарь Хрущев, ему нравился этот самолет. Когда встал вопрос об адекватном ответе не американскую программу радиоэлектронной разведки, выбор был предрешен. Главными критериями для военных специалистов стали два «козырных туза» ильюшинского сугубо мирного авиалайнера: большой внутренний объем, позволяющий размещать в салоне много аппаратуры, и экономичность. Нет, Советская Армия не испытывала недостатка в авиационном керосине. Имела огромное значение способность комплекса технических средств находиться в воздухе до полусуток беспосадочно. Так появился на вооружении Ил-20М, разведчик. Фото этого самолета выявляет даже внешнее сходство с американским «коллегой».

Главное правило - не вызывать подозрений

Разведчик-нелегал должен походить на обычного гражданина, а самолет-разведчик – на пассажирский авиалайнер. Так решили в Генштабе СССР.

В общем и целом этот самолет имел мало различий с базовым Ил-18Д, последней и самой совершенной пассажирской модификацией, особенностью которой была увеличенная дальность полета (6400 против 4850 км у ранее выпускавшегося Ил-18В). Лайнер этот с 1965 года серийно производил московский авиазавод «Знамя труда», здесь же начали строить в 1968-м и Ил-20М. Из соображений сохранности государственной тайны окраску (авиастроители называют ее ливреей) он получил обычную аэрофлотовскую. На носу его осталась надпись «Ил-18», в общем, он внешне не отличался от гражданского борта, и только специалисты, получившие секретный доступ, могли знать, что именно у него внутри. А находились в салоне приборы, позволявшие по интенсивности и характеру радиосигналов судить о степени военной активности армий иностранных государств.

Задачи

Во время учений или при подготовке агрессии вооруженные силы любого государства особенно нуждаются в слаженности, которую обеспечивают войска связи. В идеальном случае сопредельная сторона желает знать весь объем передаваемой информации, но и по интенсивности радиообмена можно очень многое понять. В салоне Ил-20М располагается высококлассный военный лингвист-переводчик, постоянно слушающий открытые каналы связи. Он владеет языком сопредельного государства в совершенстве, знает диалекты и жаргон, используемый военнослужащими армии вероятного противника. Как ни странно, очень большая часть полезных сведений добывается этим немудреным способом. Болтун не только у нас находка для шпиона.

Но не только подслушивать, но и подсматривать может Ил-20М (разведчик). Фото, сделанные высококачественным аппаратом А-87П, за много километров помогут сделать выводы о военной активности, и для этого не нужно пересекать государственную границу. Ну и, конечно же, запеленговать иностранные РЛС тоже не повредит.

Самолет

Как уже было выше указано, Ил-20М-разведчик по своим летным характеристикам и общей схеме идентичен пассажирскому лайнеру Ил-18Д. Это цельнометаллический моноплан с фюзеляжем типа «монокок» круглого сечения. Четыре турбинных винтовых двигателя АИ-20М имеют мощность по 4 250 л. с. каждый. Длина фюзеляжа – 35,9 метра, высота киля над грунтом – 10170 мм, размах несущей поверхности – 17,4 м, ее площадь 140 кв. м. Взлетная масса составляет 64 метрические тонны. Скорость – 640-680 км/ч. Потолок – 10 тысяч.

Разумеется, пассажирские места в салоне Ил-20М совершено излишни, оставлены только кресла персонала обслуживающего сложную электронную аппаратуру. Сиденья (их восемь) тоже особые, предназначенные для укладки парашютов, все-таки военный самолет. Так как полеты предстоят долгие, есть условия для отдыха (буфет, туалет и гардероб). Покинуть борт в случае нештатных обстоятельств экипаж может, воспользовавшись шахтой, ведущей к расширенному грузовому (в пассажирском варианте) люку. Кроме разведчиков-электронщиков, в самолете присутствует, разумеется, и авиационный экипаж в количестве пяти человек (2 пилота, радист, бортинженер и штурман).

Аппаратура при нем

Разведывательный самолет Ил-20М оснащен комплексом радиоэлектронных и оптических средств получения информации. В его состав входит станции «Ромб-4», «Квадрат-2» , перехватывающий прибор ультракоротковолнового диапазона «Вишня», РЛС «Игла-1» бокового обзора и оптическая техника. Всего было произведено два десятка экземпляров Ил-20М. Фото этих самолетов практически идентичны, в большинстве случаев на борту даже нет обычного номера. Каждый из них имеет специфическую комплектацию и предназначен для выполнения конкретного спектра задач, поэтому приняты меры скрытности.

Объективы фотоаппаратов аэрофотосъемки прикрываются в полете специальными шторками, фазированная решетка РЛС заключена в длинный (почти 8 м) радиопрозрачный подфюзеляжный контейнер-гондолу. Оптика размещена в боковых обтекателях, в задней части которых также находятся антенны «Ромба», отвечающего за обнаружение РЛС.

Дальнейшая судьба

Самолет Ил-20М можно назвать небесным ветераном. Для мировой авиации подобные явления не редкость, но в каждом из случаев можно констатировать, что долго летает только настоящий шедевр технической мысли. Электронная аппаратура устаревает, но это не беда, ее можно заменить и установить новую.

Ильюшинский самолет оказался очень удачным, прочным, надежным, легким в управлении и экономичным. В настоящее время его просто нечем заменить. Из всех возможных вариантов роль авиационного электронного разведчика может исполнить только реактивный Ту-214, и то только после тщательной и серьезной перекомпоновки, что является делом неблизкой перспективы. Пока же поддержание Илов в работоспособном состоянии стало заботой военного министерства. Разработана программа их глубокой модернизации.

Ил-20М теперь красят в обычный для военной авиации серый цвет. Гражданской ливреей больше в заблуждение никого не введешь. Когда этот самолет приближается к границе, ВВС соседних стран обычно объявляют тревогу…

fb.ru

технические характеристики, история и фото

Если транспортная система – кровь любой экономики мира, то пассажирские грузоперевозки можно назвать «плазмой» этой самой крови. Чем лучше, быстрее и качественнее государство способно перемещать людей по своей территории, тем меньше «медвежьих углов» остается, тем проще налаживать взаимодействие всего государственного аппарата. Прекрасно понимали это в СССР. Результатом работы многих ОКБ стал ИЛ 62М.

Прорывной на то время пассажирский самолет доказал, что советская промышленность способна не только на производство военной техники во впечатляющих масштабах.

Основные характеристики

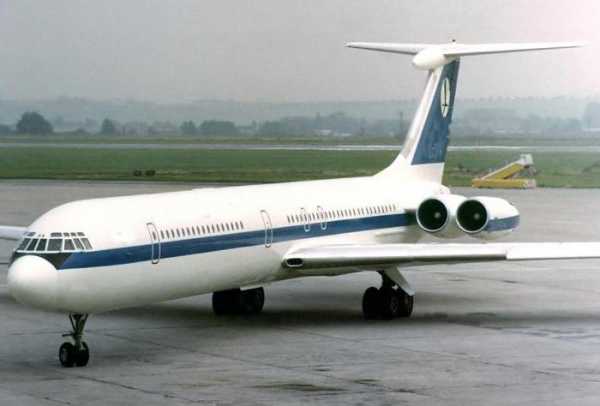

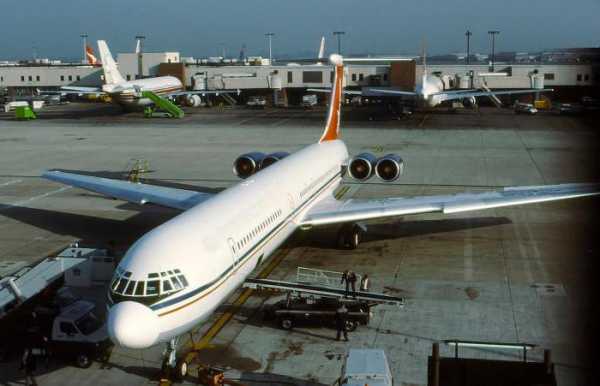

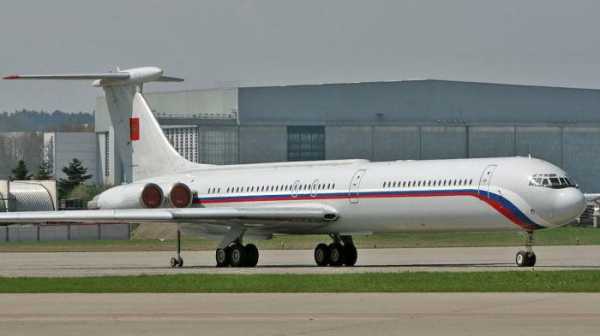

Самолет характеризуется задним расположением двигателей и особой конструкцией подвески. Ее разработали в легендарном ОКБ имени Ильюшина и впоследствии запатентовали в девяти странах. В их число вошла Великобритания, Италия, Франция, ФРГ, Чехословакия, Япония. Неудивительно, что так сильно прославился ИЛ 62М, звезда на фюзеляже которого была своеобразной гарантией высокого качества.

Машина отличается крайне рациональным распределением масс, благодаря чему масса ее практически идентична самолетам с двигателями под крылом. Отличительной особенностью ИЛ 62М, характеристики которого мы рассматриваем, является необычная, ступенчатая реализация передних кромок крыльев (в виде клюва). Это позволило обеспечить самолету превосходную устойчивость, включая критические углы атаки. Крыло также было изготовлено по новейшей кессонной технологии, предполагающей дешевое прессование. Это позволило не только облегчить, но и значительно упрочить всю конструкцию.

Оперение выполнено по Т-образной схеме, причем его массогабаритные характеристики значительно меньше, чем практически у всех аналогов. Несмотря на некоторые недостатки такого подхода, данная реализация позволила в разы улучшить управляемость и надежность новой машины, из конструкции которой были убраны излишне громоздкие и далеко не всегда надежные решения.

Емкости для топлива располагаются на всем размахе крыла, включая центроплан. Самолет ИЛ 62М уникален хотя бы тем, что позволяет выполнить взлет при одном отказавшем двигателе. Лететь же и садиться машина может, вообще имея два отказавших мотора. Многократное резервирование всех систем, позаимствованное из космической и военной техники, позволяет повысить надежность работы всей авионики на порядок.

Причины разработки новой машины

Рост грузопассажирских перевозок в СССР приходится на вторую половину 50-х годов, когда в эксплуатацию стали вводиться самолеты с газотурбинными двигательными установками. Эти машины позволяли перевезти за один раз большое количество груза, причем сделать это можно было в кратчайшие сроки. Именно это стало причиной того, что с 1950 по 1959 год объемы этих грузоперевозок выросли сразу в десять раз.

Неудивительно, что экономисты и специалисты гражданской авиации практически сразу получили приказ в кратчайшие сроки создать дешевый и неприхотливый самолет, позволяющий выполнять перевозку людей и грузов в пределах территории всего Союза.

Успехи КБ Ильюшина

Только у КБ Ильюшина к тому времени уже был достаточный опыт и ресурсы, а потому именно его специалисты первыми приступили к проектированию нового типа самолетов. Уже в 1960 году сам Ильюшин обращается к правительству СССР с предложением о создании машины, которая впоследствии получит наименование ИЛ 62М. Предполагалось оснастить самолет двигателями РД-23-600, разработка которых велась под руководством талантливого С.К. Туманского.

Предполагаемые характеристики

Сперва конструкторы предполагали, что самолет сможет перевозить от 50 до 150 пассажиров. Дальность планировалось «вместить» в пределы 4500-8500 км. Двигатели конструкторы хотели разместить в хвостовой части. Вообще, в основе прототипа ИЛ 62М должна была лежать концепция Ил-18. Также в качестве вдохновения послужила французская машина "Каравелла» с ее расположением стабилизаторов на половине высоты киля.

Так как даже предположительная концепция будущего ИЛ 62М была отлично проработана, Совет Министров СССР быстро это предложение принял. Постановление предполагало разработку самолета, который в эконом-классе мог пролететь расстояние не менее чем 4500 км, иметь при этом 165 пассажирских мест. Было также предусмотрено создание «люксовой» машины первого класса. Ее дальность полета составляла уже 6700 км и 100...125 мест для пассажиров соответственно. В это же время ОКБ под руководством Кузнецова поручили создание нового двигателя НК-8.

Особенности компоновки

Впервые в истории всего советского самолетостроения была выбрана схема с хвостовым расположением двигателя. Это было сделано не случайно. Дело в том, что в результате использования такого конструкторского решения можно было получить "чистое" крыло, обладавшее превосходной аэродинамикой. Эти характеристики были жизненно необходимы для самолета, который предполагалось выпустить даже на дальние магистрали воздушных трасс страны.

Кроме того, такая схема предполагала монтирование более надежной и простой механизации крыла. Учитывая, что двигатели располагались на значительном удалении от баков, резко возрастала безопасность пассажиров, если по какой-то причине возникал пожар. Кроме того, что также крайне важно в условиях продолжительных перелетов, значительно снижался уровень шума в пассажирском салоне, а также сводилось практически к нулю негативное воздействие на конструкцию самолета исходящей реактивной струи, образованной крайне высокотемпературными газами.

Так как силовые установки были расположены максимально близко к продольной оси фюзеляжа, удалось максимально снизить крайне опасный эффект рысканья, который возникал при отказе одного из моторов. Наконец, эта же схема предполагала отказ от излишне большого хвостового оперения, что позволяло значительно снизить общую массу машины (теоретически).

Сегодня можно с уверенностью сказать, что создание пассажирских самолетов ТУ – не в последнюю очередь заслуга ОКБ имени Ильюшина. Именно специалисты этого КБ впервые в отечественном самолетостроении не только воплотили в металле новую концепцию развития, но и довели ее до совершенства.

Недостатки новой компоновки

Но имелись у варианта с хвостовым расположением двигателя и недостатки, причем некоторые из них были достаточно значительными. Во-первых, масса самолета в конечном итоге все же возросла, так как потребовалось дополнительно усиливать всю хвостовую часть. Кроме того, крылья уже не разгружались двигателями (они позволяют снижать напряжения в материале).

Во-вторых, из-за размещения моторов так далеко, приходилось значительно удлинять всю топливную аппаратуру, что негативно сказывалось на общей надежности конструкции. Наконец, из-за «нахлобучивания» двигателей на хвост, резко менялась вся центровка самолета, что также доставляло немало проблем как конструкторам, так и летчикам, которые эксплуатировали этот самолет.

Почему эта схема все же была принята?

Все дело в сопоставлении положительных и отрицательных моментов. Когда инженеры подробно рассмотрели эскизные схемы ИЛ 62М, характеристики которого оказались прорывными для своего времени, они все же приняли положительное решение о запуске в производство именно варианта с задним расположением моторов. Справедливости ради стоит сказать, что произошло это после напряженных дебатов. И специалистов можно понять: чтобы реализовать эту схему, пришлось решить немало сложнейших вопросов по компоновке.

Так, специально для ИЛ 62М (МЧС это особенно оценило) была создана уникальная система навигации, которая позволяет вести и сажать самолет в самых неблагоприятных погодных и метеорологических условиях. Впервые была использована совершенно автоматическая система управления, которая для самолетов такого размера и грузоподъемности даже сегодня не является чем-то рядовым. Высочайшая надежность и неприхотливость – вот основные отличительные черты ИЛ 62М. СССР (86513 борт – одно из немногих печальных исключений) в очередной раз сумел создать действительно простую, но превосходную машину.

Основные ТТХ

  • Полный размах крыла, метров - 43,2.
  • Общая площадь поверхности крыла, м² - 279,55.
  • Максимальная длина фюзеляжа, метров - 53,12.
  • Основная длина корпуса, метров - 49,00.
  • Средняя высота корпуса, метров - 12,35.
  • Стреловидность крыла, градусов - 32,5° (линия 25 % хорд).
  • Дальность полета максимальная, километров - 10 000-11 050.
  • Максимальная полетная масса, тонн - 161,6 (165/167 у модификаций).
  • База шасси, метров - 24,48.
  • Максимальная колея шасси, метров - 6,8.
  • Скорость крейсерская - 850 км/ч.
  • Скоростной максимум - 870 км/ч.
  • Потолок высоты, километров – 12.

Чем отличаются машины с индексом «М» от своих предшественников?

Эти самолеты, являющиеся модификацией простых Ил-62, имеют двигатели ТРДД Д-30КУ. Они намного экономичнее и лучше соответствуют международным нормам в области охраны окружающей среды. Килю и стабилизаторам у этих машин была придана лучшая, с точки зрения аэродинамики, форма. За счет установки нового реверсивного устройства инженеры смогли значительно снизить сопротивление воздуха в полете. За счет увеличения емкости бортовой топливной системы, эти машины могут совершать более длительные перелеты.

Также была заменена некоторая часть полетного оборудования, в конструкцию самолета добавили больше электроники. Кроме того, по многочисленным просьбам пилотов, была добавлена современная система кондиционирования в кабину. Она позволила значительно снизить степень утомляемости летчиков в ходе длительных перелетов, особенно на международных трассах.

В заключение

Машина была неоднократно проверена на соответствие всем международным нормам. До сих пор ИЛ 62М, салон которого знаком многим уроженцам СССР, эксплуатируется как внутри страны, так и на международных линиях. Впервые в истории отечественного гражданского самолетостроения большая часть этих самолетов изготавливалась на экспорт, а некоторые страны предпочитали арендовать эти самолеты для своих внутренних перевозок. Такова история самолета ИЛ 62М.

fb.ru

Ил-78М-90А | Авиация России

Вице-президент по транспортной авиации ПАО «ОАК», Генеральный директор ПАО «Ил» Алексей Рогозин подвёл итоги 2018 года и определил приоритеты работы на текущий год. В ПАО «Ил» отметили лучших из лучших, а также озвучили стратегические планы на 2019 год. Выступая на церемония присвоения почётного звания «Лучший по профессии», Алексей Рогозин отметил, […]

Подробнее

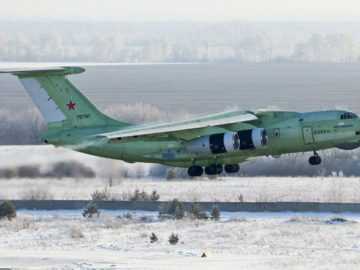

Первый российский топливозаправщик Ил-78М-90А, построенный на ульяновском предприятии АО «Авиастар-СП», после завершения этапа наземных отработок систем с последующим предъявлением заказчику приступил к заводским лётным испытаниям (ЗЛИ) на аэродромном комплексе «Ульяновск – Восточный». Об этом сообщает пресс-служба ульяновского авиазавода. «Сегодня был выполнен первый полёт в рамках заводских лётных испытаний. Пилотировал первый […]

Подробнее

  В настоящее время в Объединённой авиастроительной корпорации проходят испытания сразу несколько новых моделей самолётов, относящихся ко всем четырём дивизионам ОАК — военном, гражданском, транспортном и специальном. А-100 В Таганрогском авиационном научно-техническом комплексе (ТАНТК) им. Г. М. Бериева проходит испытания новейший многофункциональный авиационный комплекс радиолокационного дозора и наведения А-100. Первый […]

Подробнее

Новый топливозапрвщик Ил-78М-90А, вышедший из цехов ульяновского завода "Авиастар-СП", прошёл покраску и передан на лётно-испытательную станцию для прохождения испытаний, которые начнутся в начале августа. Об этом сообщает пресс-служба АО "Авиастар-СП". «Построенный на ульяновском самолётостроительном предприятии АО «Авиастар-СП» новейший российский топливозаправщик Ил-78М-90А успешно прошёл все наземные испытания, покрашен и передан на […]

Подробнее

В Ульяновске новый топливозаправщик Ил-78М-90А готовят к передаче на лётно-конструкторские испытания. В АО «Спектр-Авиа» самолёт уже прошёл окраску с применением новых лакокрасочных материалов, не содержащих вредных компонентов. Покрытие для Ил-78М-90А – грунт ВГ-27, производится на основе нового матового грунта, разработанного российской компанией «Авион». По словам директора АО «Спектр-Авиа» Сергея Карташова, […]

Подробнее

Начало заводских лётных испытаний новейшего российского топливозаправщика Ил-78М-90А запланировано на июль, сообщает пресс-служба ПАО "Ил". В настоящее время продолжается этап наземных отработок – на воздушном судне завершена проверка топливной системы и герметичности топливных баков. «Сейчас самолёт Ил-78М-90А, построенный на ульяновском авиационном предприятии «Авиастар-СП», проходит этап наземных испытаний, куда входит, в […]

Подробнее

На ульяновском предприятии АО «Авиастар-СП», входящем в Дивизион транспортной авиации ПАО «ОАК», завершены наземные частотные испытания новейшего российского топливозаправщика Ил-78М-90А, сообщает пресс-служба предприятия. Результаты испытаний станут базой для анализа возможных отклонений от норм эксплуатации в течение всего срока службы самолёта. «Успешное завершение очередного этапа испытаний Ил-78М-90А для нас является показателем […]

Подробнее

Начался новый этап испытаний воздушного танкера Ил-78М-90А, сообщает "Интерфакс-АВН" со ссылкой на пресс-службу компании "Ильюшин". "Наземные частотные испытания новейшего российского топливозаправщика Ил-78М-90А начались в Ульяновске на заводе "Авиастар-СП" с участием специалистов Центрального аэрогидродинамического института (ЦАГИ) им. Жуковского по заказу ПАО "Авиационный комплекс им. Ильюшина", - заявил сотрудник пресс-службы. По его […]

Подробнее

В Ульяновске в специализированном окрасочном комплексе «Спектр-Авиа» завершены работы по грунтованию первого лётного образца перспективного самолёта-топливозаправщика Ил-78М-90А. Воздушное судно разработано Авиационным комплексом им. С.В. Ильюшина и построено на заводе «Авиастар-СП», сообщает пресс-центр предприятия. Перед нанесением грунта специалистами «Спектр-Авиа» была проведена изоляция узлов и агрегатов, не подлежащих окраске, а так же […]

Подробнее

25 января в Ульяновске лётный образец самолёта-топливозаправщика Ил-78М-90А (бортовой 78741, зав. 0201) совершил первый полёт. Пилотировал самолёт шеф-пилот «Ильюшина» Герой Российской Федерации, заслуженный лётчик-испытатель РФ Николай Дмитриевич Куимов. Эта машина стала первым самолётом-топливозаправщиком, произведённым в России в постсоветский период. Ранее производство самолётов Ил-78 базировалось в Узбекистане, сообщает пресс-служба ПАО "Ил" […]

Подробнее







aviation21.ru

78 - это... Что такое Ил-78?

Ил-78 (по кодификации НАТО: Midas) — самолёт-заправщик. Создан на базе самолёта Ил-76МД и предназначен для дозаправки в воздухе военных самолётов. В настоящее время это единственный специализированный тип самолётов-топливозаправщиков на вооружении ВВС России. Также может использоваться в качестве военно-транспортного самолёта (утратил данную способность в модификации Ил-78М).

История

В связи с необходимостью замены устаревших самолётов-заправщиков Ту-16Н, М-4-2 и 3М-3 в начале 70-х годов начались работы по созданию новой специализированной машины на базе Ил-76. Однако по-настоящему пригодным для этой роли самолет стал лишь с появлением в 1981 году модификации Ил-76МД со взлетной массой, повышенной до 190 тонн, в фюзеляже которого установили две цилиндрические ёмкости на 23460 литров, включенные в общую топливную систему. Прототип нового самолёта-заправщика (регистрационный номер СССР-76556) совершил первый полёт 26 июня 1983 года[1] (командир корабля — лётчик-испытатель В. С. Белоусов). Серийное производство развернули в 1984 году на Ташкентском авиационном производственном объединении параллельно с Ил-76.

Характерным отличием новой разработки от прежних самолетов-заправщиков, преимущественно ориентированных на обслуживание дальней авиации, являлось возможность взаимодействия и с самолетами фронтовой авиации, а также авиации ПВО. На машину установили три устройства (два на крыльях и один в кормовой части фюзеляжа с правой стороны) УПАЗ-1 (Унифицированный подвесной агрегат заправки) который был разработан в НПП «Звезда» под руководством Г. И. Северина и В. И. Харченко[2].

УПАЗ-1

Помимо дозаправки в воздухе Ил-78 может служить и танкером для перевозки горючего. При отдаче топлива „на земле“ УПАЗы не используются, вместо них к внутрифюзеляжным бакам подводятся до 4-х топливопроводов, которые выводятся наружу через погрузочный люк. Также для Ил-78 была предусмотрена конвертация в транспортный самолёт, для чего УПАЗы и два фюзеляжных бака были сделаны съёмными, а на борту имеются две грузовые лебёдки ЛПГ-3000А с тянущим усилием 3000 кгс, тельферное, рольганговое и швартовочно-такелажное оборудование[4].

7 марта 1988 года под управлением В. С. Белоусова совершил первый полёт модифицированный самолёт-заправщик Ил-78М с повышенной до 210 тонн взлётноё массой. Новая машина утратила возможность быстрой конвертации в транспортный самолёт так как для увеличения объёма перевозимого топлива разработчики внесли изменения в конструкцию. Так в грузовом отсеке были установлены три несъёмных цилиндрических бака на 36 тонн горючего, отсутствует десантно-транспортное оборудование и задний погрузочный люк что позволило снизить собственную массу конструкции самолёта на 5 тонн[5]. Так же было усилено крыло, изменено крепление фюзеляжного агрегата заправки с установкой более производительной модификации ПАЗ-1М[1] (производительность перелива топлива до 2900 л/мин, в отличие от 2200 л/мин у УПАЗ-1).

Управление заправкой в воздухе на Ил-78 (-78М) происходит от специально оборудованного места оператора заправки, находящегося на месте кормовой стрелковой установки. Одновременно могут дозаправляться в воздухе один „тяжёлый“ самолет или одновременно две „лёгкие“ машины от подкрыльевых УПАЗов[1].

  • Ил-78 при взлётной массе в 190 тонн и удалении от аэродрома вылета в 1000 км в состоянии передать 60-65 тонн топлива, а при удалении в 2500 км — 32-36 тонн[1].
  • Ил-78М при взлётной массе в 210 тонн и удалении от аэродрома вылета в 1800 км в состоянии передать 60-65 тонн топлива, а при удалении в 4000 км — 32-35 тонн[5].

При работе с грунтовых ВПП эти цифры уменьшаются примерно вдвое[1].

На конец 1991 года было выпущено 45 самолётов модификаций Ил-78 и Ил-78М[4]. Позднее, в 2003-2006 годах, было построено ещё 6 машин (Ил-78МКИ) для экспорта в Индию.

Эксплуатация

См. также: Список самолётов-заправщиков Ил-78

В СССР

В 1985 году первые пять серийных машин поступили в Иваново в Учебный центр ВТА, откуда четыре из них летом 1986 года переданы в Узин и были включены в состав Дальней авиации.

В июне 1987 года Ил-78 был официально принят на вооружение ВВС СССР[6].

В СССР помимо работы с бомбардировочной и фронтовой авиацией в числе задач Ил-78 было обеспечение патрулирования и боевого дежурства стратегических ракетоносцев над Арктикой, Тихим и Атлантическим океанами, для чего часть самолётов перелетали на арктические и дальневосточные аэродромы.

Авиаполки, вооружённые самолётами-заправщиками Ил-78:

  • 106-я тяжелая бомбардировочная авиационная дивизия им. 60-летия СССР
  • 409-й авиационный полк самолётов-заправщиков

По состоянию на 1992 год в полку находилось 24 Ил-78. При нём была организована техническая база для обслуживания самолётов и обучения личного состава.

  • 201-я тяжелая бомбардировочная авиационная дивизия
  • 1230-й авиационный полк самолётов-заправщиков

Модификации

Нередко за Ил-78 принимают летающую лабораторию Ил-76 (рег. CCCP-76501), на которой проводились испытания УПАЗов. Сейчас эта машина находится на хранении в Кировоградской лётной академии.

Модификации самолёта Ил-78
Модификация Описание Ед.
Ил-78 Базовая модификация 32
Ил-78М Усиленное шасси. Не герметичная грузовая кабина (отсутствуют внутренняя обшивка, грузовой люк с погрузочной рампой и гермоперегородка), добавлен третий фюзеляжный бак. 13
Ил-78МКИ (МКИ — модернизированный, коммерческий, индийский), модификация Ил-78М, поставляющаяся по государственному контракту индийским ВВС. 6
Ил-78МП Переоборудовались серийные машины. 4
Ил-78МК-90
(проект)
Проект самолёта-заправщика на базе Ил-76МД-90А (Ил-476) с двигателями ПС-90А-76[7].

Помимо СССР работы по модернизации Ил-76 в самолёт-заправщик проводились в Ираке. В 1988 году на один из Ил-76МД, состоявших на вооружении ВВС Ирака, был установлен приобретённый в Советском Союзе УПАЗ, который закрепили на центральной стойке грузолюка. Из-за этой особенности при взлёте и посадке створку грузолюка приходилось поднимать вверх. Самолёт-заправщик был способен единовременно заправлять только один самолёт МиГ-27 или Су-22М4.

Лётно-технические характеристики

Ил-78М. 3 заправочных шланга в выпущенном положении Имитация дозаправки Ту-95 в воздухе. Парад в честь Дня Победы.

Источник данных: Владимир Ильин „Боевые и военно-транспортные самолеты и вертолеты ВВС России“[4]

Технические характеристики

  • Из этого в фюзеляжных баках: 28 т (36 т для Ил-78М)

Лётные характеристики

  • Рабочая скорость при выполнении дозаправки: 430-590 км/ч
  • Рабочая высота при выполнении дозаправки: 2000-9000 м
  • Длина разбега: 1700 м (2080 м для Ил-78М)
  • Длина пробега: 1000 м (с реверсом)

Потери

Дата Бортовой номер Место аварии Жертвы Краткое описание
25.03.1993 76736 Узин 0/н.д. Кабина самолёта была разрушена крылом рулящего мимо Ил-78 №76653. Так как при этом была повреждена перегородка гермокабины борт списали и порезали на металлолом.
17.07.1998 UR-UCI близ Асмэры 10/10 Столкнулся с холмом во время захода на посадку из-за перегруза самолёта и ошибки экипажа[9].

См. также

Примечания

dvc.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
