Пистолет Luger P08
(P08, Parabellum, Borchardt-Luger)
Пистолет Люгера (Люгер, Парабеллум; нем. P08, Parabellum, Borchardt-Luger) — пистолет калибра 9 мм, разработанный в 1898 году австрийцем Георгом Люгером на основе конструкции пистолета Хуго Борхардта.
Главным достоинством «Парабеллума» является высокая точность стрельбы, достигнутая за счёт удобной «анатомической» рукояти с большим углом наклона и легкого (почти спортивного) спуска.
Сложный и дорогой в производстве, «Парабеллум», тем не менее, оказался очень удачным, и стал передовой оружейной системой для своего времени. Производится по настоящее время.
Пистолет Люгера был талантливой конструкторской переделкой пистолета Борхардта, из-за чего до 1904 года в европейских странах он назывался пистолетом системы Борхардта — Люгера. Хуго Борхардт и Георг Люгер были коллегами на немецкой оружейной фирме «Людвиг Леве и КО» в Карлсруэ, где Георг Люгер занимался доводкой самозарядного пистолета.
Затем, в 1896 году, Георг Люгер возглавил группу разработчиков в DWM и все работы стал вести самостоятельно.
Георг Иоганн Люгер
06/03/1849 -22/12/1923 г.(Тироль, Австрия)
DWM — Deutsche Waffen und Munitionsfabriken (англ.)русск. — германская фабрика по производству оружия и боеприпасов, основана в 1889 году, г. Карлсруэ, земля Баден-Вюртемберг. С 1896 года штаб-квартира в г. Берлин на Кайзерин-Августа-аллее.
В пистолете Люгера, в отличие от пистолета Борхардта, рычаги при складывании упирались не в пластинчатую возвратную пружину, а в выступ рамки пистолета. Пластинчатая возвратная пружина переместилась в рукоятку и потом была заменена на витую. Эти изменения дали возможность значительно сократить габариты и массу пистолета без ухудшения служебно-эксплуатационных характеристик.
В 1898 году 49-летний инженер Георг Иоганн Люгер представил образец своего пистолета калибра 7,65 мм с длиной ствола 122 мм, под наименованием Versuchsmodelle III (экспериментальная модель № 3) швейцарскому правительству для закупки. Испытания этого оружия прошли в 1899 году,
30 сентября 1899 г. Георг Люгер запатентовал ряд своих идей, заложенных в новой модели пистолета.
4 мая 1900 г. парламентским указом пистолет был принят на вооружение швейцарской армии под названием «Pistole, Ordonnanz 1900, System Borchardt-Luger». Фирма DWM обязалась произвести 3000 пистолетов этой системы для швейцарской армии.
После этого, пистолеты Люгера калибра 7,65 мм поступили на вооружение ряда других стран, их закупали Бразилия, Голландия, Португалия, Россия и Турция. В 1902 году1000 пистолетов Люгера модели 1900 года закупило правительство США для испытаний в вооружённых силах.
Летом 1902 года в Германии в окрестностях Берлина начались конкурсные испытания для отбора и принятия на вооружение кайзеровской армии самозарядного пистолета.
В них участвовали: 7,65-мм пистолет Borchardt С93, 7,65-мм пистолет Люгера образца 1900 г., 7,63-мм пистолет «Маннлихер» М.1900, 9-мм пистолет «Марс», 7,63-мм пистолет «Шварцлозе» М.1893 «Стандарт», 9-мм пистолет «Браунинг» и 7,63-мм пистолет Маузер C-96.
Испытания проводились довольно долго: лишь к 1904 году был объявлен победитель — доработанный пистолет Люгера.
В 1903 году, в ходе испытаний, был изменен калибр оружия, поскольку в 1902 году был разработан более мощный 9×19 мм пистолетный патрон цилиндрической формы с бездымным порохом, переделанный из «бутылочного» 7,65 мм.
В том же году руководитель компании DWM дал пистолету название «Парабеллум» — от известной латинской пословицы «Si vis pacem, para bellum» (с лат. — «Хочешь мира, готовься к войне»), служившей девизом компании DWM. Такое название получил и его патрон — 9×19 мм «Парабеллум».
12 декабря 1904 года 9-мм пистолет Люгера «Морская модель 1904 г. системы Борхардта-Люгера» был принят германским морским штабом на вооружение германского флота.
22 августа 1908 года 9-мм пистолет Люгера под названием P08 (Pistole 08) был принят на вооружение кайзеровской армии в качестве штатного короткоствольного оружия.
Стоит сказать, что DWM, после принятия на вооружение пистолета в Германии, использовала название «Парабеллум» только для коммерческих пистолетов.
Автоматика пистолета работает по схеме использования отдачи при коротком ходе ствола. Запирание канала ствола осуществляется при помощи системы шарнирно соединённых рычагов, находящихся в обычном положении и при производстве выстрела в положении «мертвой точки». В таком состоянии исключается складывание рычагов под воздействием прямолинейного давления затвора при выстреле.
Подвижную систему оружия составляет ствол со ствольной коробкой, внутри которой монтируются детали механизма запирания и ударного механизма. Ствол (с мушкой на дульной части) соединяется со ствольной коробкой при помощи резьбового соединения.
Ствольная коробка со стволом имеют форму камертона. Внутри вилки камертона помещается и движется затвор с ударным механизмом и выбрасывателем. Затвор сочленен с шатуном (передний рычаг запирающей системы), а последний с мотылем (задний рычаг). Мотыль в месте соединения с шатуном имеет два ролика с насеченной поверхностью, выполненных с ним как одно целое, которые и придают оружию характерный узнаваемый вид. При закрытом затворе мотыль и шатун ложатся на ствольную коробку так, что ось среднего шарнира становится ниже осей переднего и заднего шарниров и таким образом осуществляется надёжное запирание затвором канала ствола, поскольку шатун и мотыль образуют между собой тупой угол, обращенный вершиной вниз. Вся шарнирно-рычажная система пистолета по устройству является кривошипно-шатунным механизмом, в котором ползуном является затвор. Собранные со своими деталями ствол и ствольная коробка могут двигаться в пазах рамки в продольном направлении.
Ударно-спусковой механизм ударникового типа, оснащён разобщителем, который позволяет вести только одиночный огонь.
Ударник находится внутри затвора, взводится при складывании рычагов и сжатии боевой пружины передним выступом рычага затвора за боковой выступ ударника.
Боевая пружина находится в цилиндрической полости ударника и концом упирается в заднюю стенку затвора. Боковой выступ ударника находится слева, в задней части ударника, и может перемещаться в продольном окне затвора. Часть профиля этого выступа является боевым взводом. Взведенный ударник удерживается на боевом взводе подпружиненным спусковым рычагом.
Выбрасыватель расположен в затворе сверху, выполняет также функцию индикатора наличия патрона в патроннике. Гильза выбрасывается влево вверх при помощи пружинного отражателя, расположенного справа.
На левой стороне тыльника рамки находится флажковый предохранитель. При опускании флажка предохранителя вниз запирается спусковой рычаг и шептало, стопорится ствольная коробка со стволом и движение затвора назад невозможно. Ударник при этом может находиться на боевом взводе.
В модели 1904 года присутствовал и клавишный автоматический предохранитель, выключаемый при обхвате рукоятки, но в дальнейшем от него отказались в целях безопасности. Он являлся причиной пренебрежения постановкой на ручной предохранитель и, как следствие, возможности случайного выстрела при падении пистолета.
Магазин пистолета коробчатый, однорядный, рассчитанный на 8 патронов (барабанный на 32 патрона в «артиллерийской» версии, вставляется как и коробчатый). Защелка магазина расположена на левой стороне рукоятки у основания спусковой скобы.
Пистолет имеет затворную задержку, которая, при отведенном назад затворе, под воздействием подавателя пустого магазина поднимается вверх и входит в зацепление с вырезом в затворе пистолета. Чтобы снять затвор с задержки, нужно вынуть пустой магазин (и можно также вставить снаряженный) и немного оттянуть затвор за ролики и отпустить. Ударник останется на боевом взводе.
Рукоятка пистолета с удобным хватом, что обеспечивает комфортное прицеливание. Пистолет Люгера отличается необычно большим, по сравнению с современными пистолетами, наклоном рукоятки — под углом 120°. Это способствует меткой стрельбе «навскидку» и уменьшает подброс ствола при стрельбе прицеливанием из-за уменьшения плеча момента импульса.
Спусковой рычаг расположен на ствольной коробке слева, вдоль неё. Заднее плечо спускового рычага имеет уступ, который является шепталом. При движении затвора вперед боевой взвод ударника входит в этот уступ. Пластинчатая пружина спускового рычага опирается на его хвост и ствольную коробку и удерживает рычаг, не давая боевому взводу ударника сняться с шептала.
При нажатии спускового крючка передающий рычаг (на рамке слева под спусковой крышкой) поворачивается в вертикальной к стволу плоскости и давит на переднее плечо спускового рычага. Спусковой рычаг поворачивается в горизонтальной плоскости. Заднее плечо спускового рычага, отходя влево, преодолевает усилие пластинчатой пружины и освобождает ударник. Под действием боевой пружины ударник накалывает капсюль и происходит выстрел, в результате которого давление пороховых газов передается через гильзу на затвор.
Рычажная система препятствует увеличению тупого угла между шарниром и мотылем, и под действием силы отдачи ствол со ствольной коробкой и затвором в запертом состоянии движутся назад примерно на 6 мм. После вылета пули из ствола, когда ролики мотыля «наедут» на профильные поверхности рамки, выполненные в виде горки, ось среднего шарнироного соединения уходит вверх, шатун и мотыль складываются, затвор открывается. При складывании рычагов шатун взводящим зубом взводит ударник. После прекращения действия отдачи находящаяся в рукоятке возвратная пружина, соединённая с мотылём через систему «передаточный рычаг-серьга», закрывает затвор и возвращает ствол со ствольной коробкой в первоначальное положение.
При движении вперед затвор подхватывает патрон из магазина и досылает его в ствол. Так как при движении ствола со ствольной коробкой назад относительно рамки разобщитель «наезжает» на боковую поверхность передаточного рычага и устанавливается внутрь корпуса, в таком положении стрельба ещё невозможна — нужно отпустить спусковой крючок.
При этом передаточный рычаг отходит в сторону и освобождает разобщитель, который под действием пружины входит из корпуса спускового рычага и становится под передаточный рычаг. Если теперь нажать на спуск, выстрел произойдет. Спусковой механизм позволяет вести только одиночный огонь. Предохранитель в положении «Gesichert» — флажок опущен, планка предохранителя блокирует спусковой рычаг. Запирание взведенного ударника происходит очень надежно.
В случае осечки можно взвести ударник без перезаряжания. Для этого нужно потянуть за ролики рычагов до начала движения ствола и отпустить. При выстреле сначала отходит ствол, потом затвор. Если же взяться за ролики и потянуть, то рычаги выйдут из положения мертвой точки и сначала откроется затвор. Боевая пружина при этом сжимается и ударник встает боевым взводом на шептало.
Если требуется произвести плавный спуск ударника, то потянув за ролики до начала движения ствола, и удерживая ими затвор, нужно нажать на спусковой крючок и плавно отпустить затвор до первоначального положения.
Пистолет обладает прочной и, при регулярном уходе, надёжной конструкцией, отличается качественным изготовлением.
Боевые характеристики
Пуля, выпущенная из P08, на расстоянии 50 м пробивает сосновое дерево толщиной 150 мм. При попадании под углом 90 градусов с расстояния 10 м, пробивала германскую стальную каску.
P08 обладает высокой точностью. Кучность боя на 50 м составляет r 50-53 мм. Это оружие имеет высокую скорострельность — 48 неприцельных выстрелов за 28 секунд.
В пистолетах «Люгер» образца 1900 года использовался патрон 7,65×21 мм с гильзой бутылочной формы, переделанный из патрона Борхардта укорочением гильзы на 5 мм. Для этого патрона используют названия 7,65 мм Люгер или 7,65 × 21 мм Парабеллум. С этим патроном пистолет был принят в 1900 году на вооружение швейцарской армии.
В 1902 году был создан 9-мм патрон 9×19 мм Парабеллум. Под этот патрон на вооружение было принято два варианта пистолета. В конце 1904 года на вооружение германского флота, а в 1908 году на вооружение кайзеровской армии под названием P08.
| Патрон | Вариант | Калибр | Начальная скорость пули | Кинетическая энергия пули | Вес пули | Вес порохового заряда | Длина патрона | Длина гильзы |
|---|---|---|---|---|---|---|---|---|
| 7,65×21 мм | М.1900 | 7,65 | 370 м/с | 410 Дж | 6 г | 0,36 г | 29,85 мм | 21,59 мм |
| 9×19 мм Парабеллум | М.1902;М.1904;М.1908 | 9×19 мм | 300-580 м/с | 380-700 Дж | 8 г | 0,32-0,36 г | 29,70 мм | 19,15 мм |
Все «Люгеры» имели отделку довольно высокого качества и точную пригонку подвижных частей. Металлические поверхности были воронёные, некоторые образцы этого оружия были украшены гравировкой. Щёчки рукояток изготавливались в основном из древесины грецкого ореха, с аккуратной мелкой насечкой, однако пистолеты, изготовлявшиеся во время Второй мировой войны, могли иметь щёчки, изготовленные из пластика.
Модели, произведённые на экспорт, были гравированы гербом страны заказчика. Многие модели гравированы гербом завода производителя.
Материалы и их обработка
При производстве пистолетов Люгера использовалась легированная сталь, обладающая повышенной прочностью и коррозионной стойкостью. Основные детали оружия, такие как рама, ствол, затвор, а также другие, подвергались обычной термообработке закаливанием до нужной твёрдости. При этом разные детали закаливались до необходимой им прочности. Детали ударно-спускового механизма и соединительные оси проходили термическую обработку методом цементации (науглероживания), то есть диффузионном насыщении поверхностного слоя стали углеродом при нагреве в науглероживающей среде. Обработанные таким образом детали приобретают свои окончательные свойства после закалки и низкого отпуска. Целью такой обработки является придание поверхностному слою высокой твердости и износостойкости, повышения предела контактной выносливости и предела выносливости при изгибе с сохранением достаточно вязкой сердцевины — основного тела детали. Толщина науглероженного слоя не превышала одного миллиметра. В результате эти детали обладали как прочностью, так и необходимой пластичностью, что позволяло им постоянно выдерживать самые сильные нагрузки.
Во время Первой мировой войны Парабеллумы защищали от коррозии методом кислотного оксидирования (так называемый «ржавый лак» или «ржавое воронение»), при котором сталь защищает покрытие из оксидной пленки, подобное ржавчине, с глубоким чёрным цветом. Далее, в период между двумя мировыми войнами и во время Второй мировой войны, использовался более прогрессивный метод нанесения защитного покрытия — оксидирование, значительно экономившее время и средства. Ещё один вид покрытия, применявшийся для защиты поверхностей стальных деталей Люгеров — фосфатное покрытие, наносившееся способом горячего фосфатирования, использовавшееся в 1920-х гг.
Достоинства и недостатки
Достоинства
Достаточно совершенная конструкция военного пистолета на момент создания.
Прекрасное функционирование в затрудненных условиях эксплуатации.
Удобная форма рукоятки.
Отличная контролируемость при стрельбе.
Очень малый подброс и отдача при выстреле.
Исключительная точность и кучность стрельбы, как прицельной, так и навскидку.
Прочная и надёжная конструкция.
Мощный патрон (см.выше), высокое убойное и останавливающее действие.
Высокая скорострельность.
Недостатки
Очень сложная в производстве и применении конструкция. Даже спусковой крючок имеет замысловатую форму полумесяца. Второй его конец является ограничителем, у которого должно быть другое место. При спуске сверху опускается другой конец полумесяца, не давая стрелять в перчатках. Конструкция не позволяет закрыть запирающие рычаги, защитив их от попадания в механизм грязи или песка, из-за чего может произойти задержка, если в механизм забьется много грязи.
Задержки при использовании патронов с пулями неоживальной формы.
Нельзя применять для стрельбы патроны с усиленным зарядом пороха во избежание повреждения оружия.
При стрельбе «от живота» гильзы нередко летят стрелку в лицо.
Очень дорогостоящее оружие.
Как и другое оружие начала XX века, «Люгер» не отличался высокой технологичностью. На изготовление одного «Люгера» фирма Mauser-Werke A. G. в период наибольшей интенсивности выпуска затрачивала 12,5 человеко-часа; его производство являлось достаточно трудоёмким. При массе самого пистолета 0,87 кг для производства его требовалось 6,1 кг металла. При изготовлении выполнялось 778 отдельных операций: 642 операции на станочном оборудовании и 136 вручную.
В 1939 году себестоимость производства одного пистолета «Люгер» фирмой Mauser-Werke A. G. составляла 11,5 рейхсмарки, а магазина к нему — 3,15 рейхсмарки. Себестоимость комплектного пистолета «Люгер» с двумя магазинами равнялась 17,8 рейхсмарки, вермахту Mauser продавал дороже — за 32 рейхсмарки, в то время когда винтовка Mauser 98k стоила 70 рейхсмарок, a пулемёт MG-34 (сам по себе дорогостоящий и заменённый по этой причине на MG-42) стоил Вермахту 300 рейхсмарок.
Модели и их различия
М.1900
Модель 1900 года являлась самым ранним вариантом пистолета «Люгер». Она была принята на вооружение швейцарской армии в 1900 году. Эта модель унаследовала одну особенность, присущую пистолетам Борхарда — небольшую скобу с правой стороны шарнира затвора. Её задачей было предотвратить отскок затвора после его закрытия. В действительности же она оказалась излишней, потому что, когда шарнир рычажного затвора закрыт, он находится немного ниже линии, вдоль которой действует сила отдачи, и поэтому любое действие, направленное на открытие затвора, только больше прижимало шарнир к ствольной коробке.
Важными элементами М.1900 являлись флажковый предохранитель, блокирующий ствольную коробку, который был слева в задней части рамки и пружинный выбрасыватель, который располагался на плоской верхней поверхности затвора. М.1900 был рассчитан под патрон 7,65×21 мм. Длина ствола 122 мм.
М.1902
М.1902 является дальнейшим развитием варианта М.1900. Эта модель создавалась под патрон 9×19 мм Парабеллум, вследствие чего ствол пришлось сделать несколько толще и короче, чем у предыдущей модели. Длина ствола 102 мм. Также были несколько изменены затвор и магазин. Число нарезов в стволе увеличено с четырёх до шести, а размеры рамки и ствольной коробки стали одинаковыми. В конечном варианте у М.1902 рамка, ствольная коробка и резьбовая втулка ствола были укорочены примерно на 2 мм.
М.1904
Вариант М.1904 стал первым массовым вариантом пистолета «Люгер». Первая закупка этого оружия произошла после того, как германским флотом был принят на вооружение «9-мм Зельбстладепистоле 1904» с длиной ствола 147.32 мм, впоследствии известный как «морская модель».
В вариант М.1904 были внесены определённые нововведения, которые затем стали стандартными для всех пистолетов «Люгер». Обычный пружинный выбрасыватель был заменён выбрасывателем нового типа с вертикальным зубом. Выбрасыватель совмещен с указателем наличия патрона в патроннике. Находящийся в патроннике патрон поднимает выбрасыватель вверх. Данная модель имеет перекидной прицел на дистанции 100 и 200 м. Внизу тыльной части рукоятки сделан паз для крепления кобуры-приклада. Калибр 9 мм, длина 262 мм, длина ствола 147 мм, вес 915 г, начальная скорость пули 350 м/с.
С 1905 г. по 1918 г. фирмой DWM было изготовлено 81250 пистолетов Модели 1904 г. для военно-морских сил Германии.
М.1906
В вариант М.1906 впервые были внесены серьёзные изменения. Пластинчатую возвратную пружину в рукоятке заменили витой, цилиндрической. Также была изменена конструкция предохранителя; сам он был перемещён вниз и стал запирать шептало. Верхняя часть затвора теперь стала иметь полукруглую форму, захваты шарнира выполнялись с плоской, рифлёной в форму ромба поверхностью, а скоба для предотвращения отскоков была удалена. М.1906 (или, как его стали называть, «Парабеллум новой модели») изготовлялся в двух вариантах — под патрон 7,65 мм с длиной ствола 122 мм и под 9 мм патрон с более толстым стволом длиной 102 мм.
М.1908
Пистолет Люгера образца 1908 года отличается от М.1906 тем, что автоматический предохранитель был удалён и остался только флажковый. М.1908 чаще всего назывался просто «Пистолет 08», или P08. Подобно пистолету образца 1906 года, он имеет витую возвратную пружину цилиндрической формы и экстрактор, который совмещён с указателем наличия патрона в патроннике. Со всеми изменениями новая «морская модель» 1904 года выпускалась с прежним названием. Всего до 1918 года оружейной компанией DWM было выпущено 908 275 P08 для вооружения армии и 1500 пистолетов для гражданских целей. В Эрфурте с 1911 до 1918 года их произвели 663 600 единиц.
Артиллерийская модель
Так называемая «Артиллерийская модель» — вариант 9 мм пистолета Люгера, получивший название Lange Р08 (LP 08), был принят 3 июня 1913 года на вооружение частей Пруссии, Саксонии и Вюртемберга. Это пистолет-карабин, имеющий следующие характеристики:
длина ствола 203 мм, длина 317 мм, вес 1,070 кг, начальная скорость пули 370 м/c. Рассчитан на стрельбу до 800 м с приставной деревянной кобурой-прикладом. Пистолет предназначен для вооружения расчетов орудий полевой артиллерии и унтер-офицеров пулеметных команд.
источник статьи:https://ru.wikipedia.org/

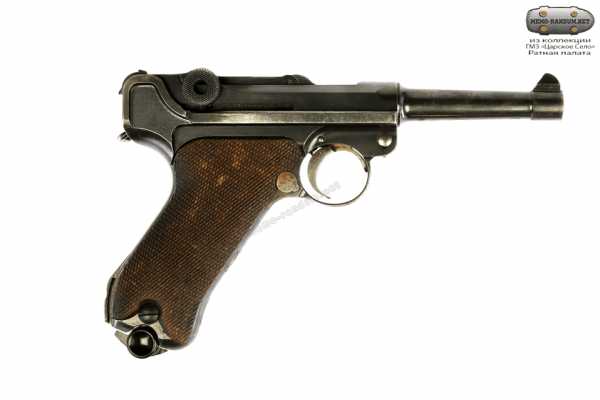

Фотография содержит изображение предмета, принадлежащего собранию (коллекции) Государственного музей-заповедника Царское Cело.
ГМЗ «Царское Село» обладает правом разрешать или запрещать его использование на основании статьи 36 Федерального закона от 26.05.1996 № 54-ФЗ «О Музейном фонде Российской Федерации и музеях в Российской Федерации».
По вопросам получения разрешения на использование изображения данного предмета Вы можете обратиться по адресу [email protected]
Экспонат размещен в
Государственном музей-заповеднике Царское Cело в Государевой Ратной палате,
первом в современной России музее, посвящённом Первой мировой войне.
ГМЗ «Царское Село»
196601
Санкт-Петербург
г. Пушкин, ул. Садовая, дом 7
Факс: (812) 465-21-96
[email protected]
Особая благодарность за поддержку и содействие:
Директору музея — Таратыновой Ольге Владиславовне
Заместителю директора по научной и просветительской работе — Ботт Ираиде Куртовне
Ответственному хранителю экспозиции «Россия в Великой войне» в ратной палате — Оноприенко Николаю Ивановичу
Хранителю фонда «Оружие» ГМЗ «Царское Село» — Глебу Викторовичу Арлюку
Старшему научному сотруднику ГМЗ «Царское Село», хранителю музейной коллекции «Мужской костюм» — Рогатневу Алексею Сергеевичу
memo-randum.net
Luger P08 Parabellum
Для вооружения германской армии, нуждавшейся в современном и эффективном личном оружии, в 1906 году были начаты новые испытания пистолета Парабеллум модель 1906. Новый образец для вооруженных сил, по сравнению с моделью 1906 года, имеет несколько отличий. Из конструкции оружия по требованиям военных был исключен автоматический рукояточный предохранитель с целью повышения в войсках безопасности обращения с оружием. Длинна ствола равнялась 100 мм. Испытания показали незначительное количество задержек в стрельбе, вызванное в основном использованием некачественных патронов и небрежным обращением с оружием малоопытными солдатами.
22 августа 1908 года пистолет был принят на вооружение в качестве штатного образца короткоствольного оружия кайзеровской армии под названием «Pistole Parabellum P.08». Потребности армии в короткоствольном личном оружии были столь велики, что с 1911 года к изготовлению P.08 подключились заводы Эрфуртского арсенала. Затем и государственный арсенал в Шпандау начал производство деталей и комплектующих. Стрельба была наиболее эффективной на дистанции до 50 метров. При попадании с 10 метров под углом 90°, пуля пробивала германскую стальную каску, с 25 метров – сосновое дерево толщиной 150 мм. Кучность боя на дистанции 50 метров составляла 50 мм. Пистолет продемонстрировал высокую скорострельность – 48 неприцельных выстрелов за 28 секунд.
Начало войны и большие потери в ходе боев стали причиной еще большей необходимости крупных поставок в войска стрелкового оружия. Однако даже привлечение к производству Парабеллумов других заводов не исправило положение с нехваткой личного оружия. Всего с 1908 по 1918 гг. было произведено более полутора миллионов пистолетов P.08.
После окончания Первой мировой войны, ограничения наложенные на военную промышленность и армию германии, не позволяли производить пистолеты калибра большего чем 8 мм и длинной ствола свыше 100 мм. Лишь одна, имеющая разрешение на производство стрелкового оружия, фирма Simson und Co, расположенная в Зуле, смогла наладить производство пистолетов Люгера после получения станков, инструментов и документации от Эрфуртского арсенала. Фирма Зимсон выпускала пистолеты малыми партиями, в основном собирая оружие из больших запасов деталей, оставшихся на складах и производя ремонт старых P.08.
С середины 1930-х гг., для соблюдения секретности в условиях перевооружения армии и подготовки к новому военному конфликту, фирма Mauser-Werke A.G. ввела новые правила маркировки оружия и начала ставить на пистолеты новые клейма, такие как «S/42» и «byf». P.08 фирмы Маузер, выпускавшиеся с 1941 по 1942 гг., с клеймом «byf», снабженные черными щечками рукоятки из бакелита известны под неофициальным наименованием «Black Widow», в переводе «Черная Вдова». Самой большой проблемой при массовом производстве P.08, имевшейся и в Первую мировую войну, стала трудоемкость и высокая стоимость. Так на изготовление одного пистолета уходило 12,5 человеко-часов, 778 отдельных операций, из которых 136 выполнялись вручную, а также было необходимо 6,1 кг металла, в то время как масса самого оружия составляла 890 г.
Примечательно, что при себестоимости одного P.08 с двумя магазинами составлявшей 17,8 рейхсмарки, фирма Маузер поставляла его государству по цене 32 рейхсмарки. Такая ситуация с закупочными ценами приносила владельцам и акционерам производителя P.08 огромные прибыли, но и в то же время вызвала постоянные нарекания со стороны управления вооружений. Именно высокая закупочная цена, большие затраты времени и значительная доля ручного труда при производстве стали основными причинами начала работ по проектированию нового пистолета для германской армии и в последствии принятии его на вооружение взамен P.08. В результате фирмойWalther был создан пистолет P.38, принятый на вооружение в 1939 году, который, однако, не смог полностью заменить P.08 вплоть до 1942 года. Да и после прекращения серийного изготовления Парабеллумы собирались из запасов деталей и, продолжая состоять на вооружении Вермахта, Люфтваффе и Кригсмарине, использовались офицерами, унтер-офицерами, солдатами различных воинских специальностей, войсками СС, спецслужбами и полицией до конца Второй мировой войны.
С 1970 года Маузер возобновила производство пистолетов Люгера благодаря полному комплекту технической документации на P.08, спасенному от оккупационных властей в 1945 году сотрудником фирмы Августом Вайсом. По началу велось серийное производство, которое со временем уступило место выпуску пистолетов ограниченных серий в элитном исполнении с превосходной отделкой поверхности и искусной гравировкой. Копии Парабеллума из нержавеющей стали производились в США фирмой Митчелл Армз (Mitchell Arms). Отдельные мастера-оружейники, такие как Джон Марц, Майк Крауз и Герберт Верле занимались изготовлением и усовершенствованием различных вариантов пистолета Люгера и продолжают работать с этим оружием. Даже в настоящее время трофейные P.08 встречаются в некоторых подразделениях специального назначения российских правоохранительных структур, при чем пользуются большой любовью бойцов, наряду с отечественными пистолетами Стечкина и знаменитыми австрийскимиGlock 17. Основные причины такого отношения к этому оружию заключаются в его качествах – отличной точности и кучности, как при стрельбе в низком темпе, так и при скоростной стрельбе, а так же точности «инстинктивной» стрельбы навскидку. И все это при высокой надежности, не смотря на солидный возраст. Впечатление владельца P.08: «Песня в металле. Пистолет удивительно удобно сидит в руке и не смотря на широкую и толстую рукоятку, исключительно точен. При использовании патронов нормальной длины с весом пули не более 8 гр. очень надежен. При стрельбе, благодаря чрезвычайно удобному наклону рукояти, на мишень возвращается быстрее Colt M1911 и Walther P.38. Из-за специфической формы и центра тяжести удобно носить только в кобуре».
Основные характеристики:
- Калибр: 9mm Parabellum
- Длина оружия: 217 мм
- Длина ствола: 100 мм
- Высота оружия: 135 мм
- Ширина оружия: 40 мм
- Масса без патронов: 890 г.
- Емкость магазина: 8 патронов
7pistols.com
P-08 Luger «Parabellum»
Германия
Если и есть в мире второй пистолет, не менее узнаваемый, чем Mauser C96 — это Luger Parabellum, созданный в 1898 году 49-летним Георгом Люгером, работавшего тогда в компании DWM, на основе конструкции своего учителя — Хуго Борхарда. Отдельно стоит отметить творческий полет технической мысли ученика, превзошедшего своего учителя — пистолет Люгера, при тех же боевых качествах, отличался меньшими габаритами и весом.
Первыми на самозарядный пистолет Люгера обратила внимания Швейцарская армия, закупив в 1899 году 3 000 пистолетов для испытаний, и в 1900 году приняв пистолет Люгера под боеприпас 7,65х21 мм на вооружение под обозначением Ordonnanzpistole 00. Эта модель отличалась некоторыми «пережитками», оставшимися в конструкции еще от пистолета Борхарда, в частности — скобу с правой стороны шарнира затвора, призванную предотвратить отскок затвора после его закрытия. Позже практика показала отсутствие необходимости этой детали. Также модель М1900 отличалась ручным предохранителем флажкового типа, размещенного на левой стороне рамки, и пружинным выбрасывателем в верхней части затвора.
Далее — американцы — в 1900 году для испытаний было закуплено 1 000 пистолетов Люгера, тогда еще под боеприпас 7,65 мм с бутылочной гильзой, представляющий собой модернизированный патрон Борхарда. Впрочем очень скоро, отметив высокую точность пистолета, американские военные разочаровались в нем, причем в первую очередь — из-за калибра, посчитав боеприпас 7,65 мм недостаточно мощным — уже был опыт боевых действий на Филиппинах, по результатам которых рекомендовалось принять на вооружении армии США пистолет калибра не менее .45, что и было сделано в 1911 году — в строй встал пистолет Colt M1911. В 1907 году, была предпринята попытка адаптировать пистолет Люгера под патрон .45 калибра, не увенчавшаяся успехом — конструкция не отличалась высокой живучестью — до нашего времени дожило только два таких пистолета. Немаловажными моментами в отказе принятия на вооружение пистолета Люгера послужила низкая надежность подачи магазина, связанная с большим углом наклона рукоятки, и необходимость оперирования двумя руками для перезаряжания пистолета, что было совершенно недопустимо для кавалерии, которая — не будем забывать! — в те времена была основной ударной силой.
В 1902 году начались испытания пистолета Люгера для принятия его на вооружение армии Германии. В ходе этих же испытаний была предпринята попытка увеличить калибр до 9 мм — для этого гильза патрона 7,65х21 мм была укорочена на 2 мм, потеряв свою бутылочную форму. Так родился самый распространенный сегодня пистолетный патрон 9х19 mm Luger/Parabellum. Кстати, точно таким же путем — уменьшением длины гильзы 7,62х25 мм ТТ, был создан еще один боеприпас-долгожитель — 9х18 мм ПМ. Для оптимизирования пистолета под этот новый патрон ствол был выполнен более коротким и с более толстыми стенками, количество нарезов увеличилось с 4 до 6. Помимо этого изменениям подверглась конструкция затвора и магазина.
В 1904 году пистолет Люгера, со значительными изменениями, наконец был принят на вооружение Германских ВМС под обозначением «9x19mm Pistole, Marine-Model 1904, systeme Borchard Luger», позже известный как «морская модель». Кстати, именно эта модель, модель 1904 года, впервые была названа Люгером Parabellum. Здесь следует сделать небольшое отступление и пояснить, что само «Parabellum» является частью латинской пословицы Si vis pacem, Para bellum — хочешь мира — готовься к войне.
Эта модель стала первой массовой моделью пистолетов Parabellum, и отличалась увеличенным до 150 мм стволом, пазом для установки приклада. Изменилась и конструкция выбрасывателя — теперь вместо пружинного был введен выбрасыватель с вертикальным зубом, который играл еще и роль индикатора наличия патрона в патроннике. Вместо постоянного прицела на 25 метров был введен перекидной целик, размеченный на 100 и 200 метров.
В 1906 году появилась очередная модификация, известная как «Парабеллум новой модели», выпускавшаяся в двух вариантах — под патрон 7,65х21 мм, с длиной ствола 120 мм, и 9х19 мм, с длиной ствола 100 мм. Люгер продолжал совершенствовать свой пистолет — пластинчатая возвратная пружина была заменена витой, предохранитель заметно сместился вниз, верхняя часть затвора приобрела полукруглую форму, исчезла такая бесполезная деталь как скоба с правой стороны шарнира затвора, призванную предотвратить отскок затвора после его закрытия.
Модель 1906 года активно закупалась Российской Империей для полиции, а кроме этого офицерам было разрешено иметь пистолет Люгера в строю:
С.-Петербургъ. Февраля 7-го дня 1907 года. Государь Император, в 4-й день Февраля, высочайше повелеть соизволил: 1. Разрешить офицерам иметь в строю и вообще при исполнении служебных обязанностей, когда установлено быть при револьверах, револьверы и автоматические пистолеты следующих систем: 3-х лин. револьверы обр. 1895 года, пистолеты Браунинга, калибром 9 мм, и пистолеты Бохардт-Люгера (Парабеллум), также калибра 9 мм с тем, чтобы отпускать патронов для практической стрельбы офицеров и впредь производить только для 3-х лин. револьверов обр. 1895 года.
И, наконец, в 1908 году пистолет Parabellum приобретает свой «современный» вид со стволом длиной 102 мм. Одним из основных отличий является отказ от автоматического предохранителя, выключающегося при обхвате рукоятки рукой, в пользу ручного — т.е. остался только флажковый предохранитель на левой стороне рамки. В 1908 году Pistole-08 был принят на вооружении Германии вместо револьвера Reichsrevolver, и продолжал оставаться в строю в ходе двух мировых войн, пока не был заменен в 1938 году на Walther P38 (производство продолжалось до 1943 года).
На базе P-08 была создана «артиллерийская модель» (P-08 Lange) с удлиненным до 203 мм стволом, регулируемым целиком, размеченным до 800 метров с шагом в 100 метров и пазом для установки приклада. Именно для этой версии был разработан 32-зарядный магазин барабанного типа (Trommelmagazin 08).
Помимо прочего, на базе пистолета P-08 Luger разрабатывались карабины с удлиненным стволом и отъемным прикладом.
Всего до конца Первой Мировой Войны было произведено около 910 000 Люгеров на предприятии DWM и порядка 660 000 — в Эрфусе.
После поражения Германии немецкие производители оружия, в связи с наложенными ограничениями, переживает нелегкие времена. Конечно, для нужд полиции и армии производство оружия продолжалось, и пистолет Люгера — не исключение. «Парабелулмы» с 1920 года, с длиной ствола 98 мм, под боеприпас 7,65х21 мм, выпускались в городе Зуль, а с 1925 года — на фирме «Хенрих Кригхоф». Примерно в это же время производство пистолетов Люгера было возобновлено в Швейцарии и Финляндии.
На самой компании DWM (реструктуризированной в Берлин-Карлсруэ Индустрие-Верк — BKIW) производство Люгеров было возобновлено в 1922 году, но подавляющее большинство продукции уходило на экспорт в США, и гораздо меньше — в Финляндию и Голландию, которая щедро снабжала «Парабеллумами» свои колонии в Индии.
В 1929 году Советское руководство начало переговоры о поставке пистолетов P-08 для военно-морского флота, но под более привычный у нас пистолетный патрон 7,62х25мм ТТ. «Перестволять» пистолет немцы отказались, но поставили в СССР 300 Люгеров, переделанных уде в Советском Союзе на Сестрорецком заводе.
Всего с 1920 по 1930 годы в Германии, всеми компаниями, в сумме было произведено около 35 000 пистолетов «Парабеллум», что не идет ни в какое сравнение с полуторамиллионным выпуском за неполное прошлое десятилетие.
В 1930м году компания BKIW перешла под контроль фирмы Mauser-Werke A.G., и производство пистолетов P-08 Luger было перенесено в город Оберндорф-на-Неккаре. Стоит отметить, что несмотря на очередную смену производителя, клеймо на пистолетах «Парабеллум» все еще оставалось от фирмы DWM — вплоть до 1934 года, когда на всем стрелковом оружии, производившемся в Германии, стали указывать не название или товарный знак производителя/продавца, а шифр — код изготовителя. Так за компанией Mauser было закреплено обозначение S/42. Забегая вперед, можно отметить, что в 1942 году этот шифр сменился на «byf».
Но еще несколько лет Люгеры производились, главным образом, на экспорт — в США, Португалию, Швецию, Турцию, около 1 000 единиц заказала Латвия и порядка 4 000 — Персия. За эти годы было выпущено около 10-15 тыс. P-08.
Ситуация кардинально изменилась с приходом к власти Гитлера — с 1934 года возобновилось производство «Парабеллумов» с креплениями для установки приклада, появились модификации, рассчитанные на применение с глушителем, для полиции был разработан вариант с затворной задержкой.
До снятия с конвейера в 1942 году было выпушено около 1 000 000 пистолетов Люгера, но и после войны этот замечательный пистолет не остался забытым — в 1945 году производство продолжилось на производственных мощностях фирмы Mauser, сперва — под контролем французов, позже — как самостоятельное производство, продолжавшееся до 1986 года. В 2000 году «Парабеллум» вновь начал производиться, но уже в качестве гражданского и спортивного оружия.
С технической точки зрения пистолет P-08 Luger «Parabellum» представляет собой самозарядный пистолет, построенный по схеме с коротким ходом ствола и его запиранием системой рычагов. УСМ ударниковый, одинарного действия. В конструкции присутствует ручной предохранитель флажкового типа, расположенный на левой стороне рамки, ранние варианты — с автоматическим предохранителем на тыльной стороне рукоятки. Питание патронами осуществляется от отъемных магазинов коробчатого типа, размещающихся в рукоятке, емкостью 8 патронов. Как уже было отмечено выше — для Люгера были разработаны и барабанные магазины емкостью 32 патрона. Помимо этого выпускались модификации с удлиненным стволом, отъемным прикладом и карабины на его базе.
Пистолеты P-08 Luger «Parabellum» и их модификации состояли на вооружении в Турции, Германии, Персии, Финляндии, Швеции, Эфиопии, Голландии и других стран, производились в Швеции и Финляндии (финальная сборка из импортных компонентов), помимо этого послужил образцом для создания финского пистолета Lahti L-35, японского Nambu Type 14 и некоторых пистолетов, участвовавших в конкурсе на армейский пистолет на замену ТТ в конце 1930х годов. Большое количество Люгеров попало в войска РККА и союзников в качестве трофейного оружия.
P-08 Luger «Parabellum» применялись в ходе Первой мировой войны, Второй мировой (Великой Отечественной) войны, Гражданских войнах в Испании и Китае, Зимней войне, войне в Корее, Вьетнамской войне, отдельные образцы продолжали встречаться даже в ходе Афганской войны. В настоящее время часто встречается в частных коллекциях.
В целом пистолет Люгера — достаточно удачное оружие, едва ли не самый совершенный пистолет своего времени, отличается высокой точностью и комфортным удержанием благодаря большому углу наклона рукоятки, с другой стороны большой угол наклона рукоятки приводил к большому количеству задержек при подаче патрона в патронник, кроме того — отличался высокой сложностью (и, соответственно — стоимостью) производства. Также из недостатков можно выделить большое количество самопроизвольных выстрелов при падении.
Интересные факты:
— В результате покушения на президента США Гарри Трумэна в 1950 году, из P-08 Luger был застрелен сотрудник спецслужб Лесли Коффелт. Кроме самого факт применения «Парабеллума» можно отметить, что это был первый случай гибели агента секретной службы США при исполнении служебных обязанностей. «Люгер», из которого был совершён выстрел, до сих пор находится в музее президента Трумэна.
— P-08 Luger под патрон 7,65 мм был подарен компанией Маузер Л. И. Брежневу и в настоящее время находится в коллекции фонда вооружения Центрального Музея Вооружённых Сил России.
— Лаврентий Берия был расстрелян Павлом Батицким из табельного «Парабеллума» одним выстрелом в лоб.
— На изготовление одного «Люгера» фирма Mauser-Werke A. G. затрачивала 12,5 человеко-часа, т.е. пистолет был достаточно трудоемким в производстве. Для сравнения — на изготовление одного пистолета-пулемета ППШ-41 уходило 5,6 человеко-часов. Кроме того — при массе самого пистолета 0,87 кг для производства его требовалось 6,1 кг металла.
— Вермахт в 1939 году закупал пистолеты Люгер по цене 32 рейсхмарки (для сравнения — карабин Mauser 98k — за 70 рейхсмарок). Причем себестоимость производства пистолета и двух магазинов к нему составляла 17,8 рейхсмарок — т.е. компания Mauser-Werke A. G. «накручивала» около 80%!
Чертеж пистолета Luger «Parabellum» и сборочная схема
Схема работы затвора пистолета Luger «Parabellum»
Схема пистолета Luger «Parabellum»
Сравнение длины ствола разных модификаций пистолета Люгера
Пистолеты Colt 1905 и Luger калибра .45
Пистолет Люгера, «морская модель», и кобура-приклад к нему
Пистолет Люгера швейцарского производства и кобура к нему
Пистолет P-08 Luger с глушителем
Пистолет P-08 Luger с глушителем
Пистолет P-08 Luger «Parabellum», артиллерийская модель
Пистолет P-08 Luger «Parabellum» с барабанным магазином на 32 патрона
Пистолет P-08 Luger «Parabellum» в разрезе
Пистолет P-08 Luger «Parabellum» в наградном исполнении
Пистолет P-08 Luger «Parabellum»
Пистолет Luger, модифицированный для целевой стрельбы
Пистолет Luger с различной длиной ствола
Пистолет Luger калибра .45
Пистолет Luger M1900 с автоматическим предохранителем
Карабин на базе пистолета Люгера
Карабин на базе пистолета Люгера
Вид на открытый затвор пистолета «Парабеллум»
| Тактико-технические характеристики | |||
| M1900 | M1904 | M1908 | |
| Применяемый патрон | 7,65х21 мм Luger | 9х19 мм Luger/Para | 7,65х21 мм Luger, 9х19 мм Luger/Para |
| Длина, мм | 237 | 267 | 222* |
| Длина ствола, мм | 122 | 148 | 98, 102, 152 и 203 |
| Вес без патронов, г | 835 | 915 | 876* |
| Количество нарезов | 4, правосторонние | 4, правосторонние | 4, правосторонние |
| Начальная скорость пули, м/сек | 340 | 350 | 400* |
| Дульная энергия, Дж | н/д | н/д | н/д |
| Прицельная дальность, м | 50 | 100 | 50* |
| Емкость магазина | 8 | 8 | 8 или 32 |
| Боевая скорострельность, выстр/мин | 32-40 | 32-40 | 32-40 |
| * со стволом 102 мм | |||
Порядок неполной разборки пистолета P-08 Luger «Parabellum»:
1) нажать на защелку магазина и отделить магазин от пистолета,
2) отделить спусковую крышку, для чего нужно оттянуть назад от рамки подвижную часть и повернуть флажком вниз ствольную задержку,
3) отделить подвижную часть от рамки, сдвинув её вперёд,
4) разобрать подвижную часть пистолета, для чего надо сначала выдвинуть ось мотыля влево, а затем вывести мотыль, шатун и затвор из ствольной коробки назад,
5) отделить ударник, повернув упор боевой пружины на четверть оборота.
Сборку производить в обратном порядке.
(с) 2011 Костин К.А.
barrels-n-bullets.ru
